ASUS TUF GRYPHON Z97 mATX Motherboard Review

/ บทความโดย: Venom-Crusher , 20/05/2014 00:23, 19,333 views / view in EnglishEN
«»
Share

asus tuf gryphon z97 ASUS TUF GRYPHON Z97 mATX Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® Z97 Express Chipset ลำดับที่ 10 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์พันธุ์อึด พร้อมการรับประกันที่ยาวนานที่สุดถึง 5 ปีเต็ม ที่มาพร้อมกับขนาดเล็กกระทัดรัดแค่ Micro ATX เพียงเท่านั้น จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS TUF GRYPHON Z97 และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS TUF GRYPHON Z97 mATX Motherboard Review

Specifications

s2 ASUS TUF GRYPHON Z97 mATX Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS TUF GRYPHON Z97

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS TUF GRYPHON Z97 Appearance

Package & Bundle

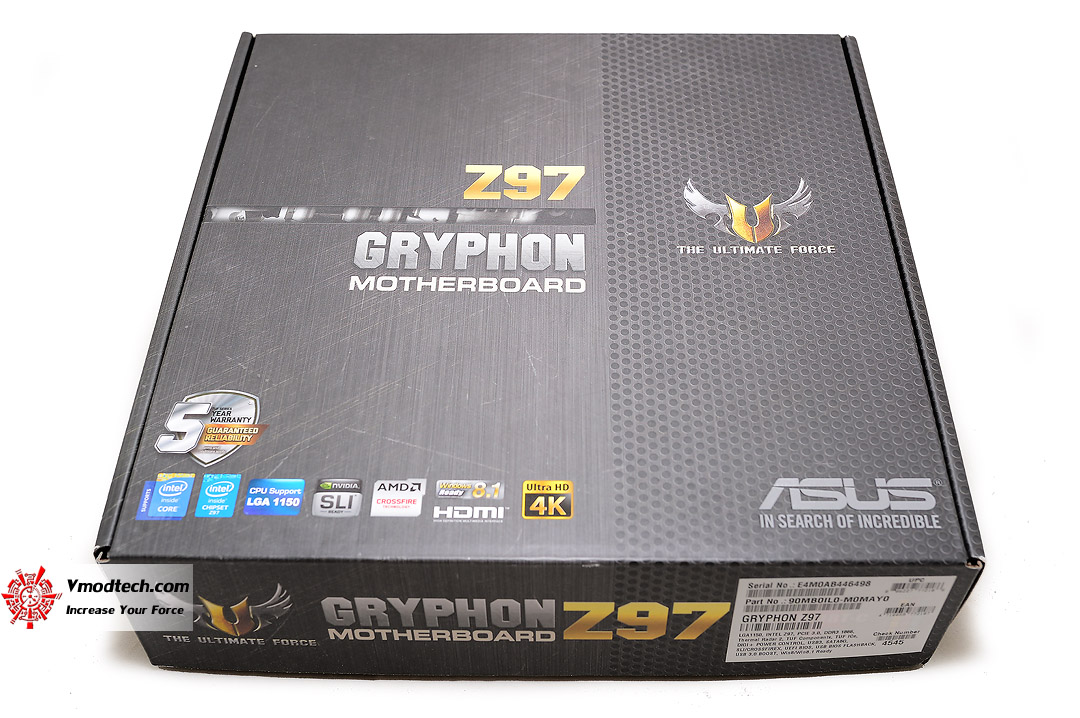

dsc 7628 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีเทาทหาร อันเป็นเอกลักษณ์แห่ง TUF ครับ

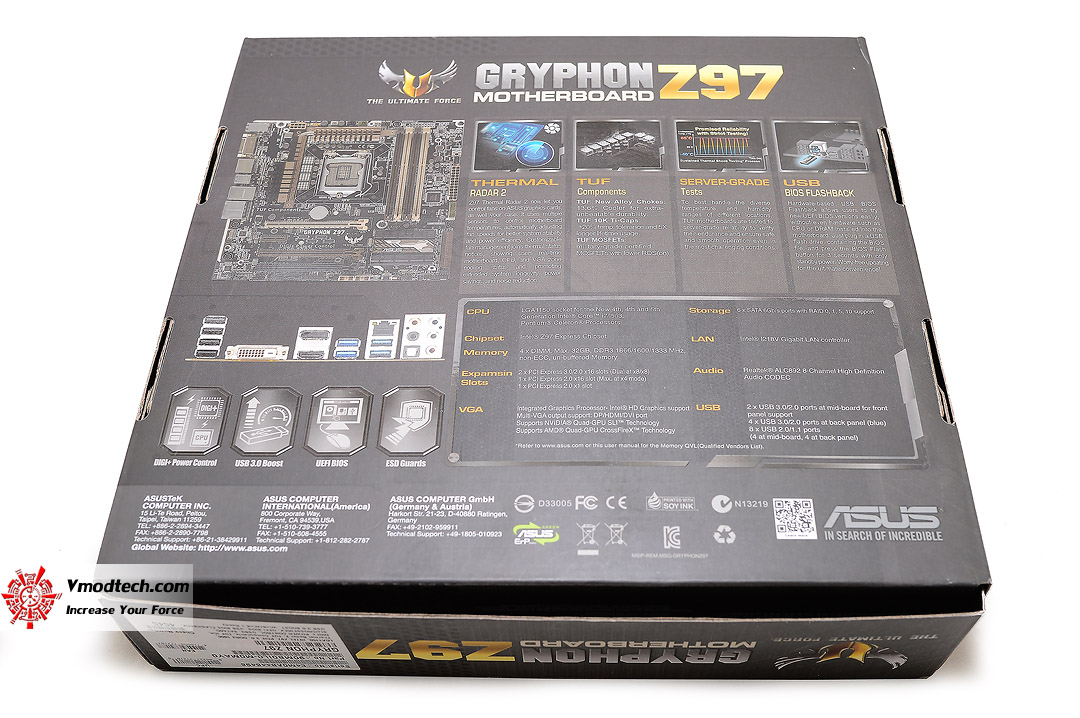

dsc 7630 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 7633 ASUS TUF GRYPHON Z97 mATX Motherboard Review

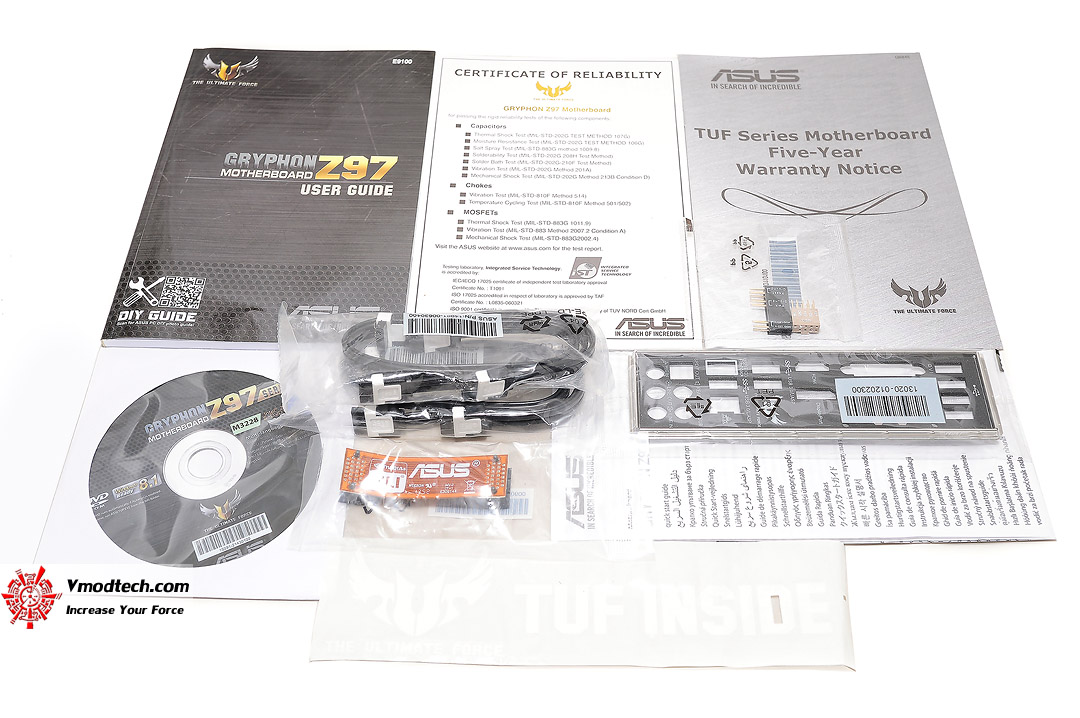

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 7636 ASUS TUF GRYPHON Z97 mATX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมรถถังดำน้ำตาลดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล TUF ครับ

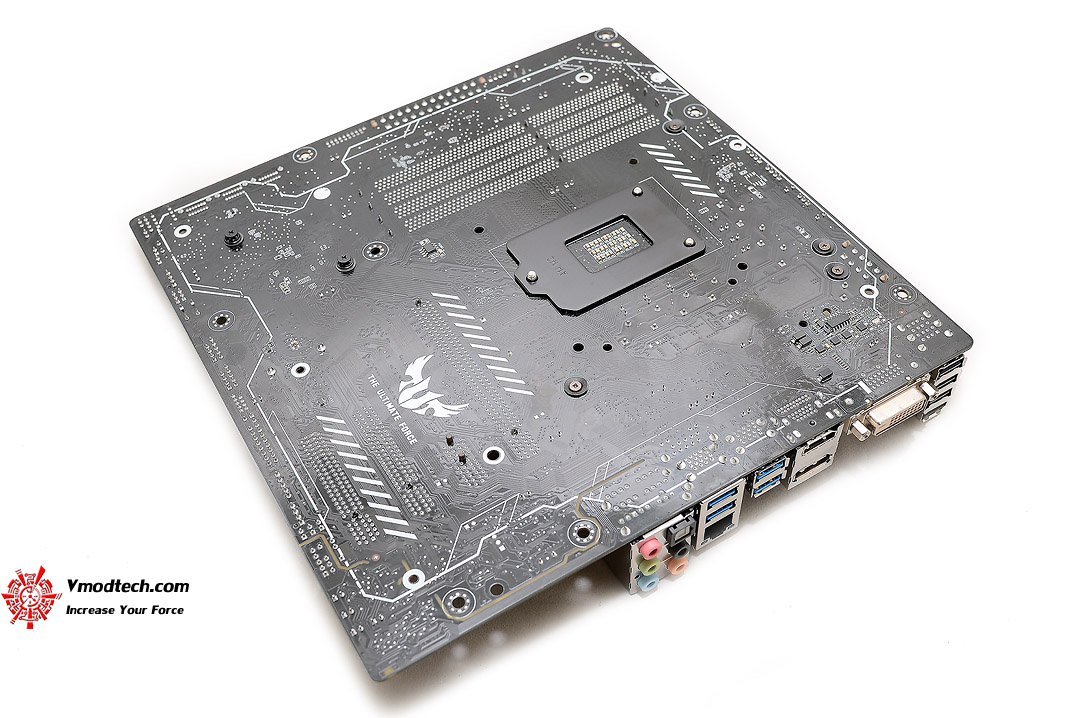

dsc 7641 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำเงางดงามคาดลวดลายสีขาวงดงามครับ

dsc 7646 ASUS TUF GRYPHON Z97 mATX Motherboard Review

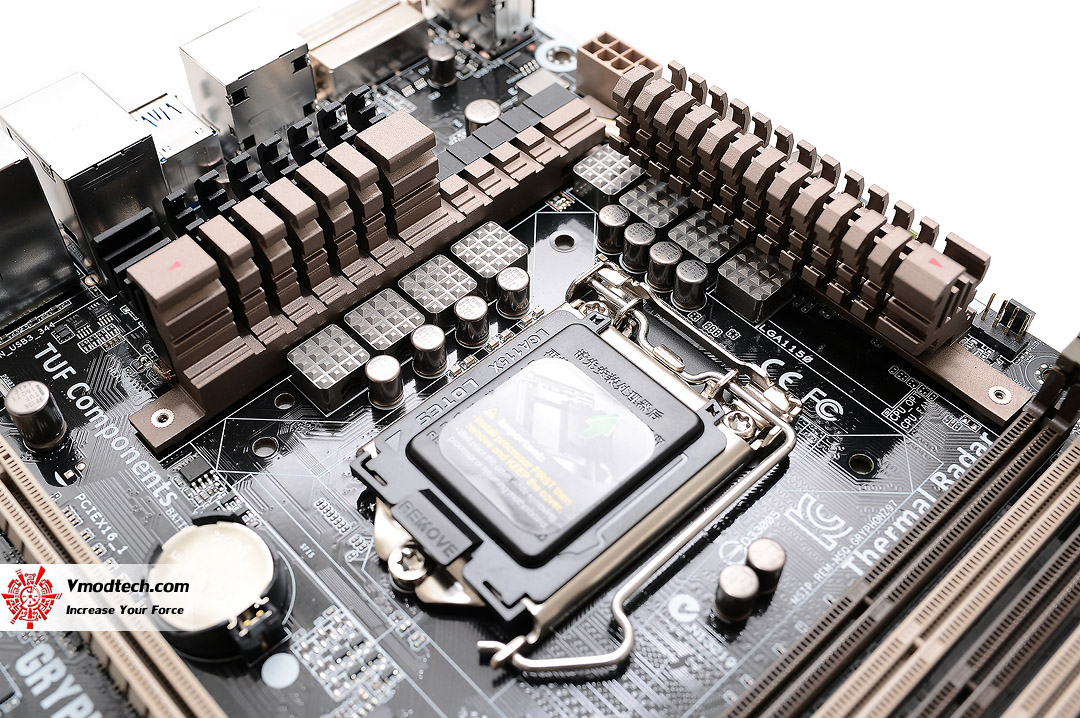

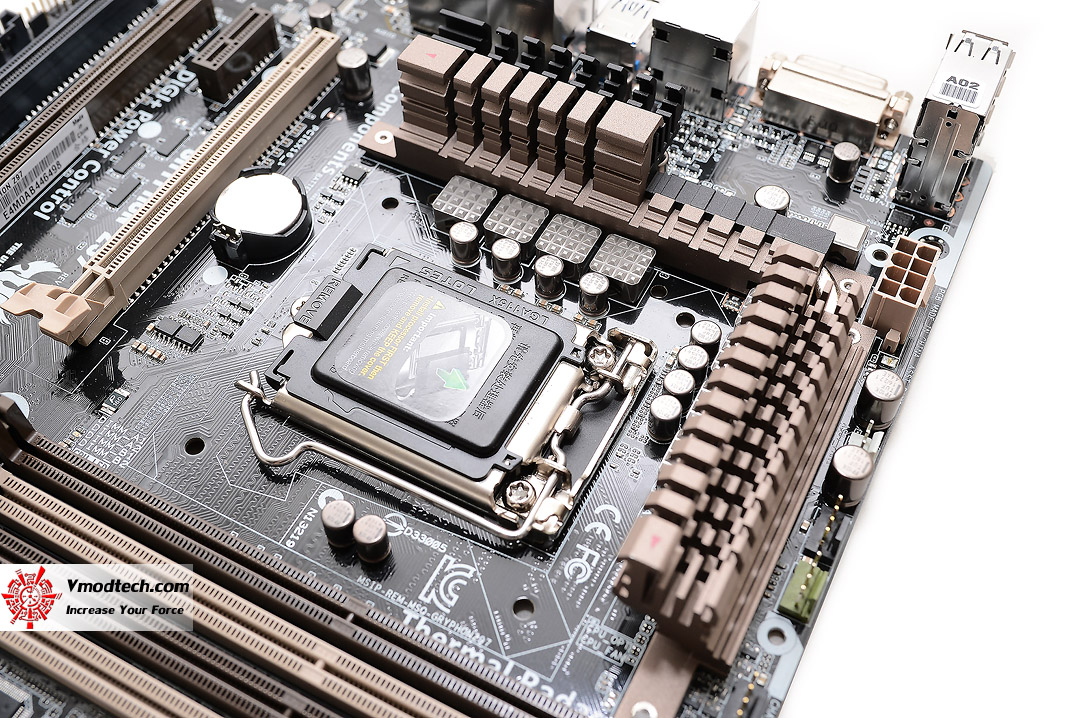

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 7651 ASUS TUF GRYPHON Z97 mATX Motherboard Review

dsc 7655 ASUS TUF GRYPHON Z97 mATX Motherboard Review

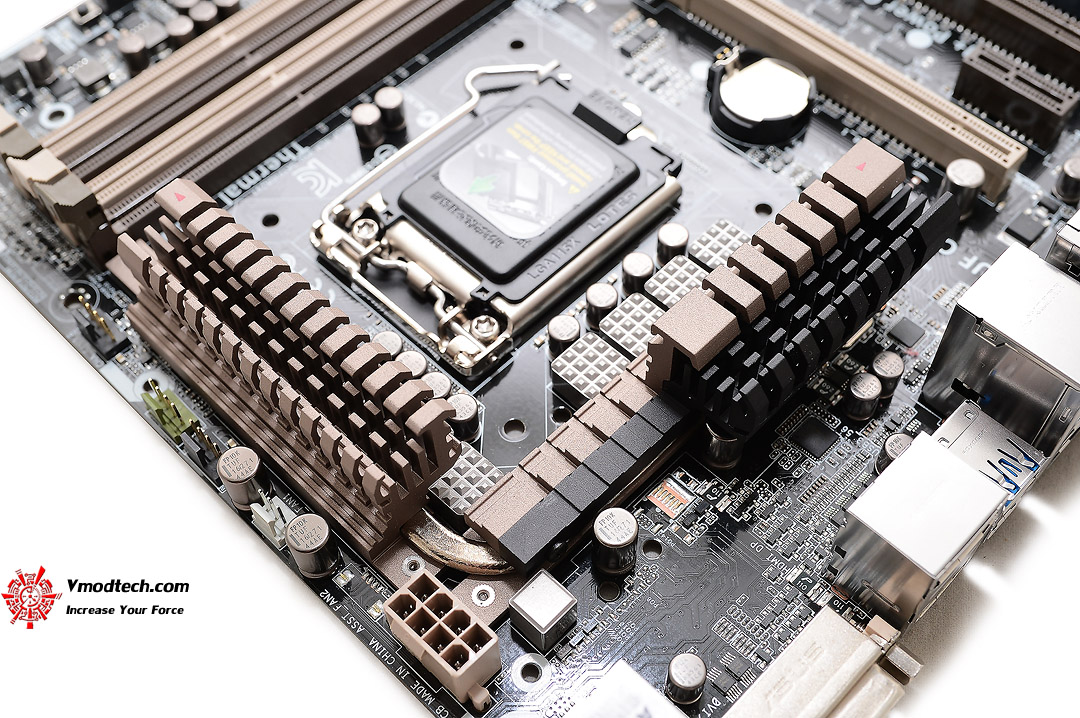

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 7660 ASUS TUF GRYPHON Z97 mATX Motherboard Review

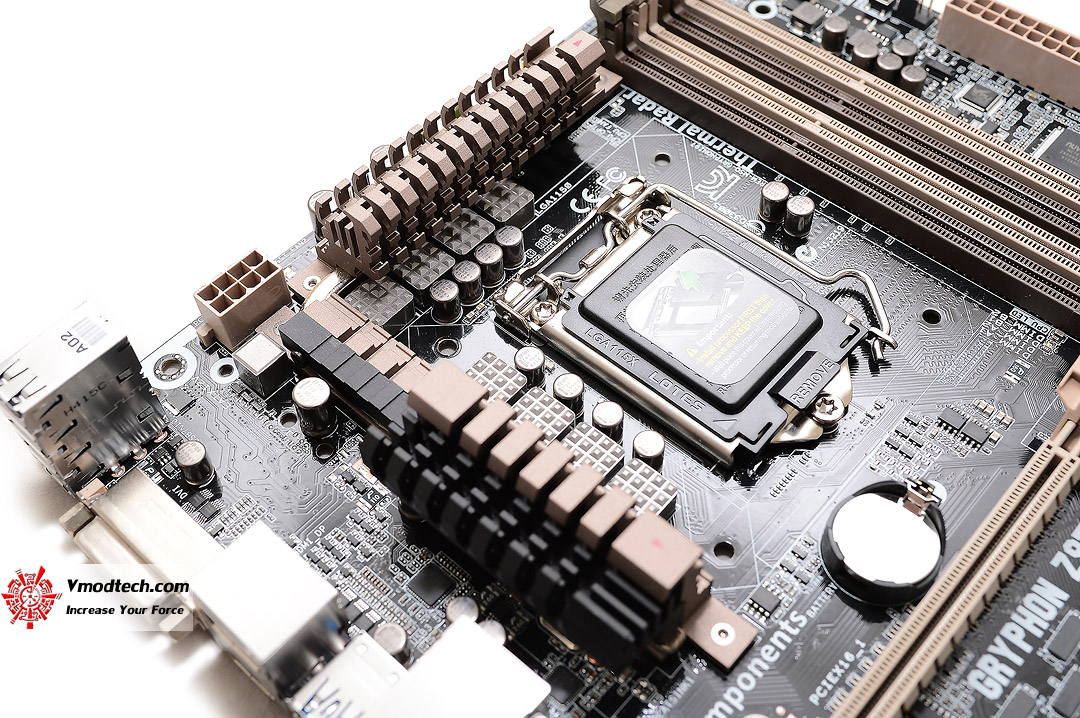

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 7662 ASUS TUF GRYPHON Z97 mATX Motherboard Review

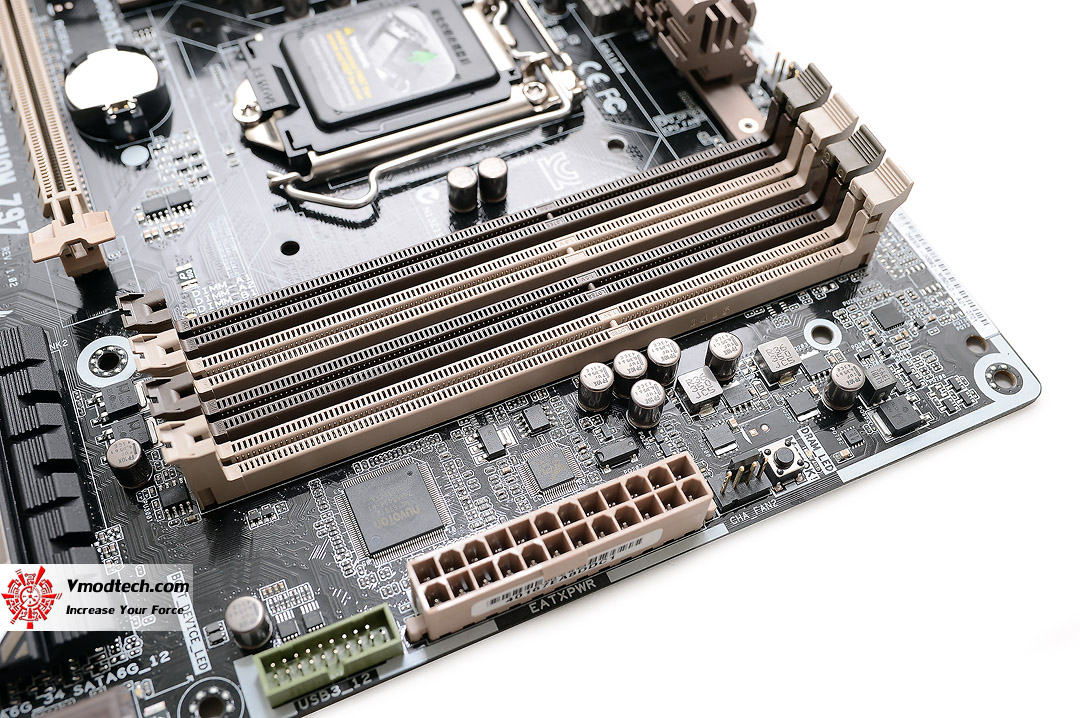

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 7666 ASUS TUF GRYPHON Z97 mATX Motherboard Review

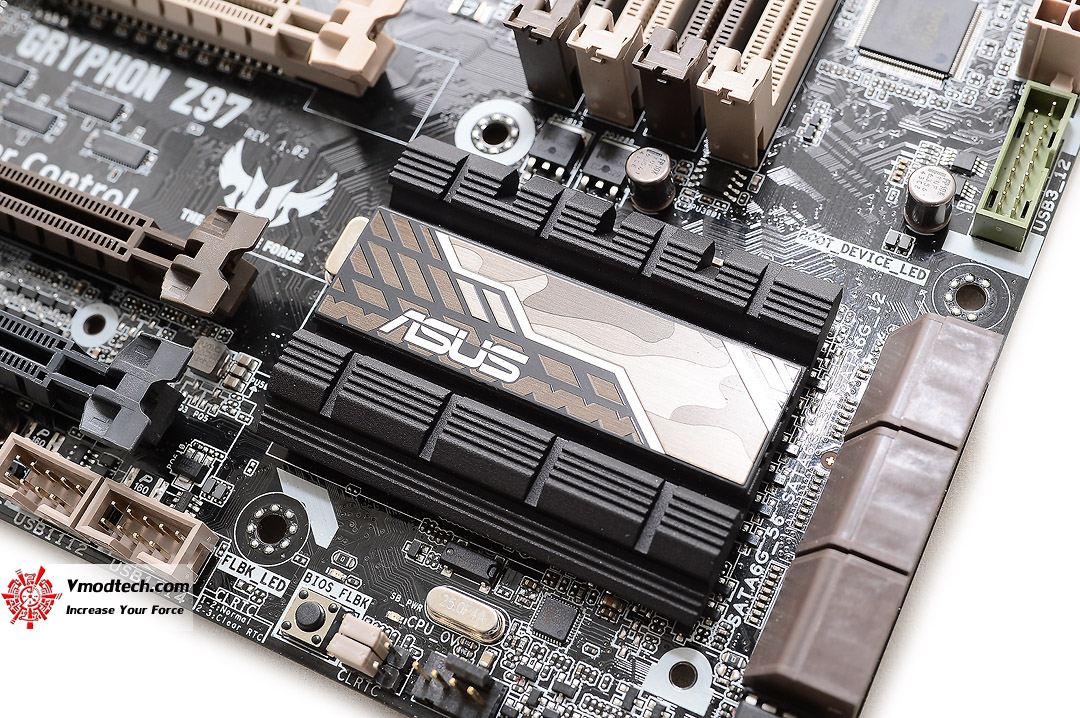

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 7683 ASUS TUF GRYPHON Z97 mATX Motherboard Review

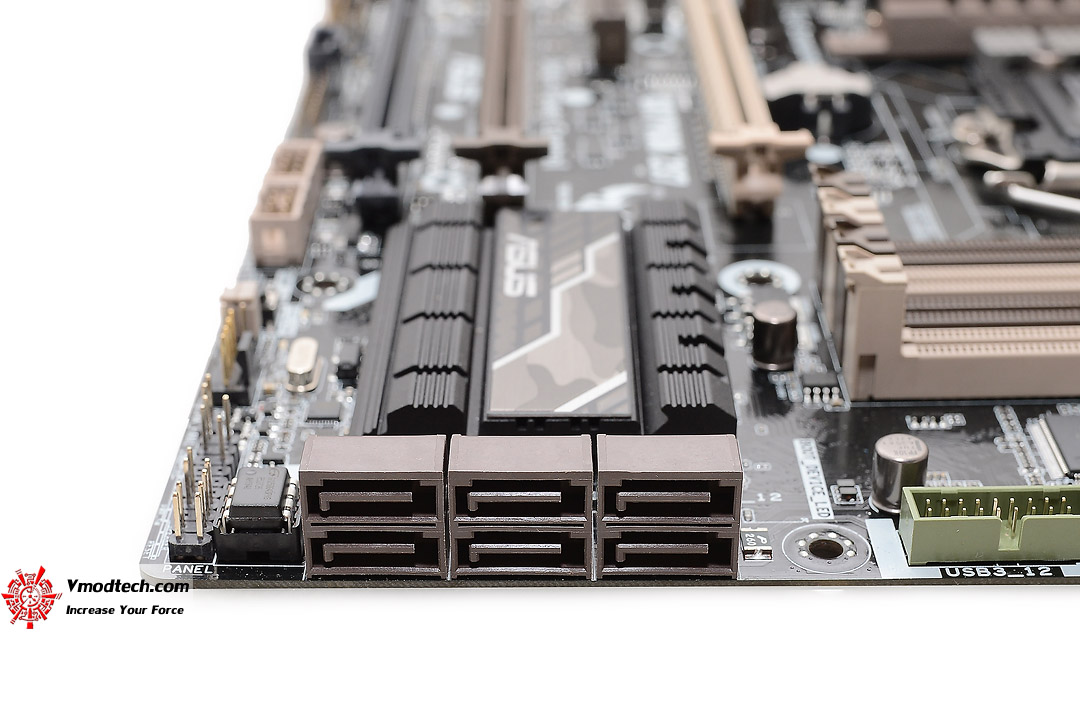

ตามด้วยช่อง SATA3 6.0GB/s อีก 6 ช่องทางครับ

dsc 7680 ASUS TUF GRYPHON Z97 mATX Motherboard Review

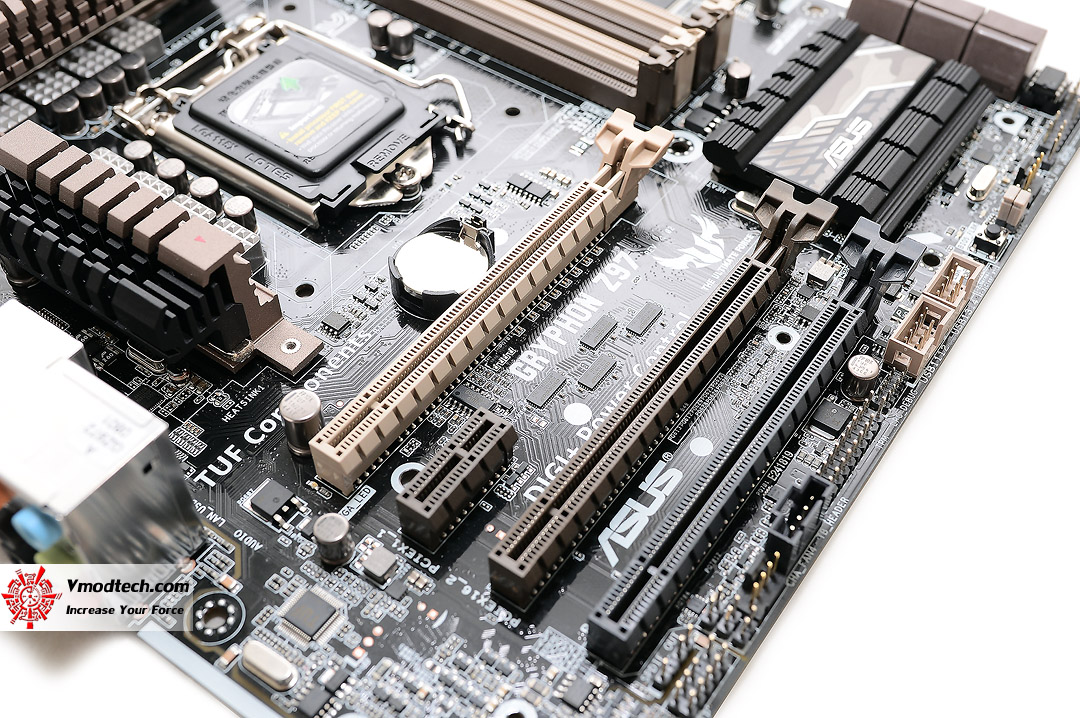

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทางครับ

dsc 7695 ASUS TUF GRYPHON Z97 mATX Motherboard Review

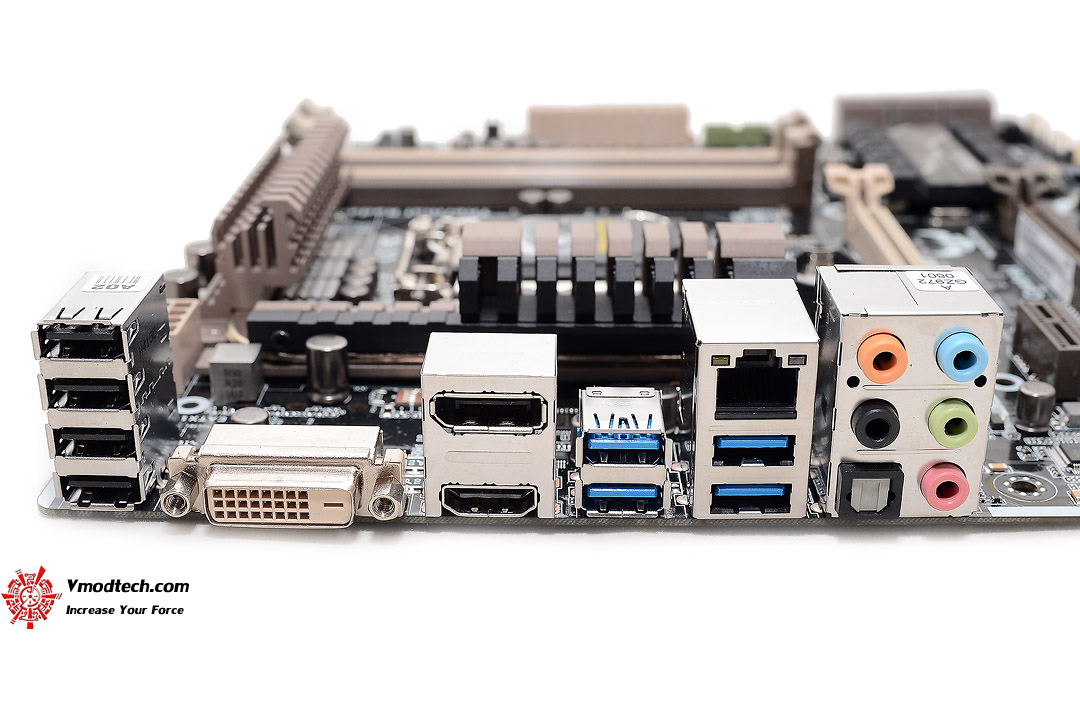

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS TUF GRYPHON Z97
.Memory ..Apacer Thunderbird PC3 23400 DDR3 2933 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 7698 ASUS TUF GRYPHON Z97 mATX Motherboard Review

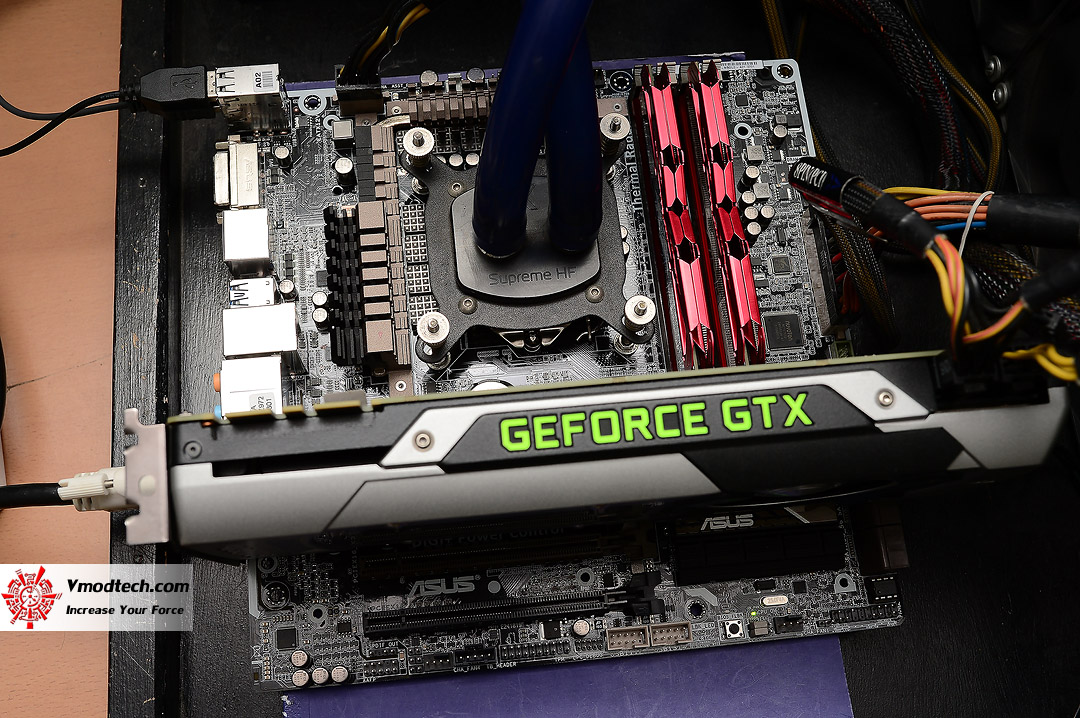

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

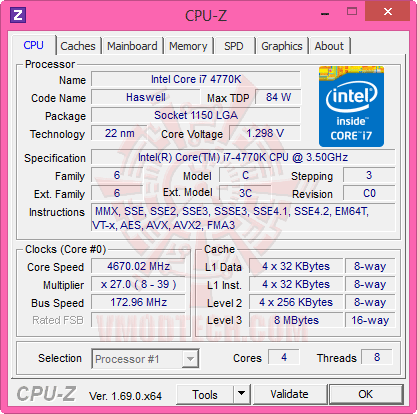

4th Generation Intel® Core™ i7-4770K @ 4,670MHz Bclk 172.96MHz

NB Freq. 4,670MHz DDR3 3,113MHz 12-15-15-35-1T

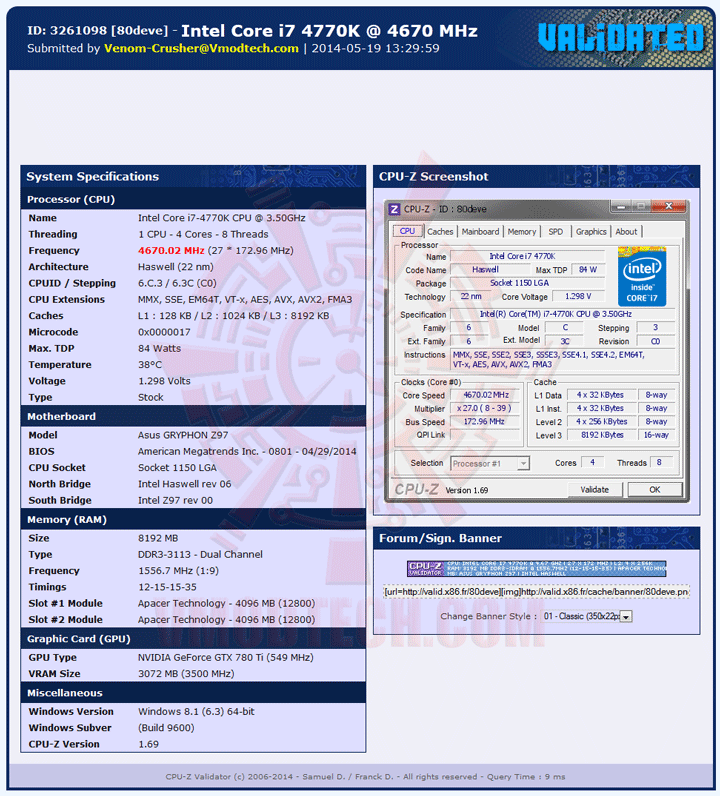

va1 ASUS TUF GRYPHON Z97 mATX Motherboard Review

Validation link >>Click<<

c1 ASUS TUF GRYPHON Z97 mATX Motherboard Review

c2 ASUS TUF GRYPHON Z97 mATX Motherboard Review

c3 ASUS TUF GRYPHON Z97 mATX Motherboard Review

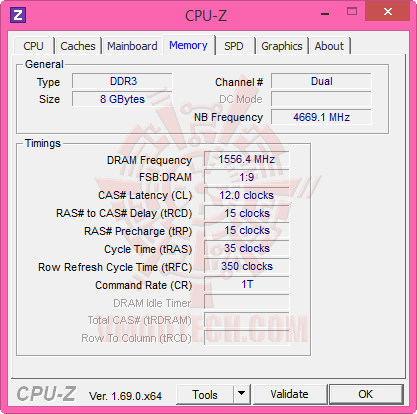

c4 ASUS TUF GRYPHON Z97 mATX Motherboard Review

c5 ASUS TUF GRYPHON Z97 mATX Motherboard Review

c6 ASUS TUF GRYPHON Z97 mATX Motherboard Review

c7 ASUS TUF GRYPHON Z97 mATX Motherboard Review

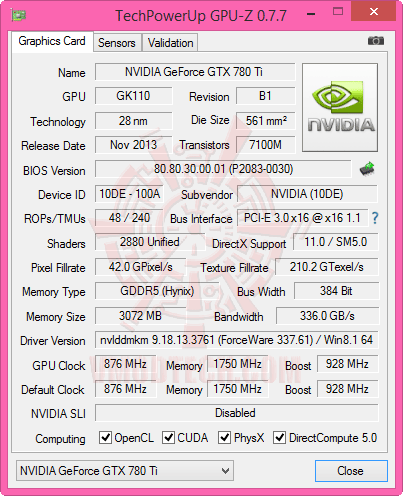

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันต่อครับงานนี้

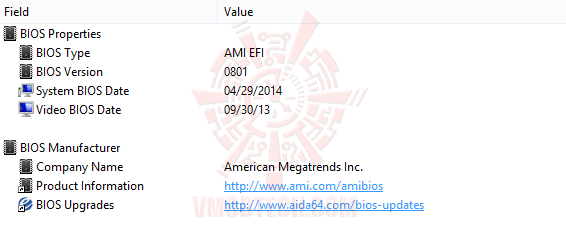

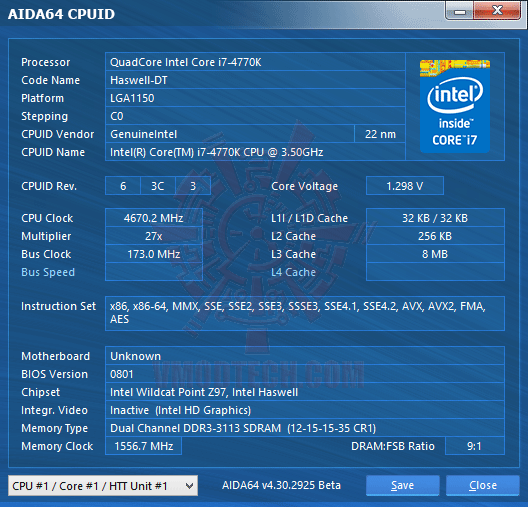

System Properties in AIDA64 Extreme Edition

ed1 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ed2 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ed3 ASUS TUF GRYPHON Z97 mATX Motherboard Review

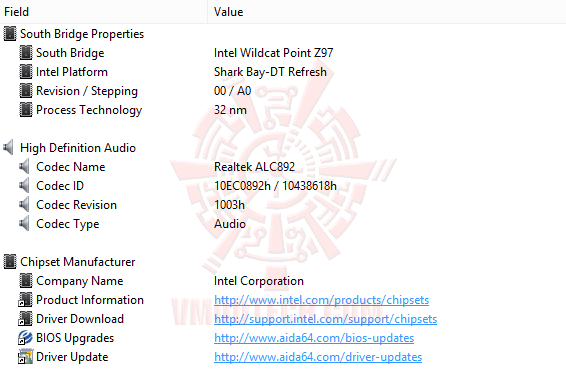

ed4 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ed5 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

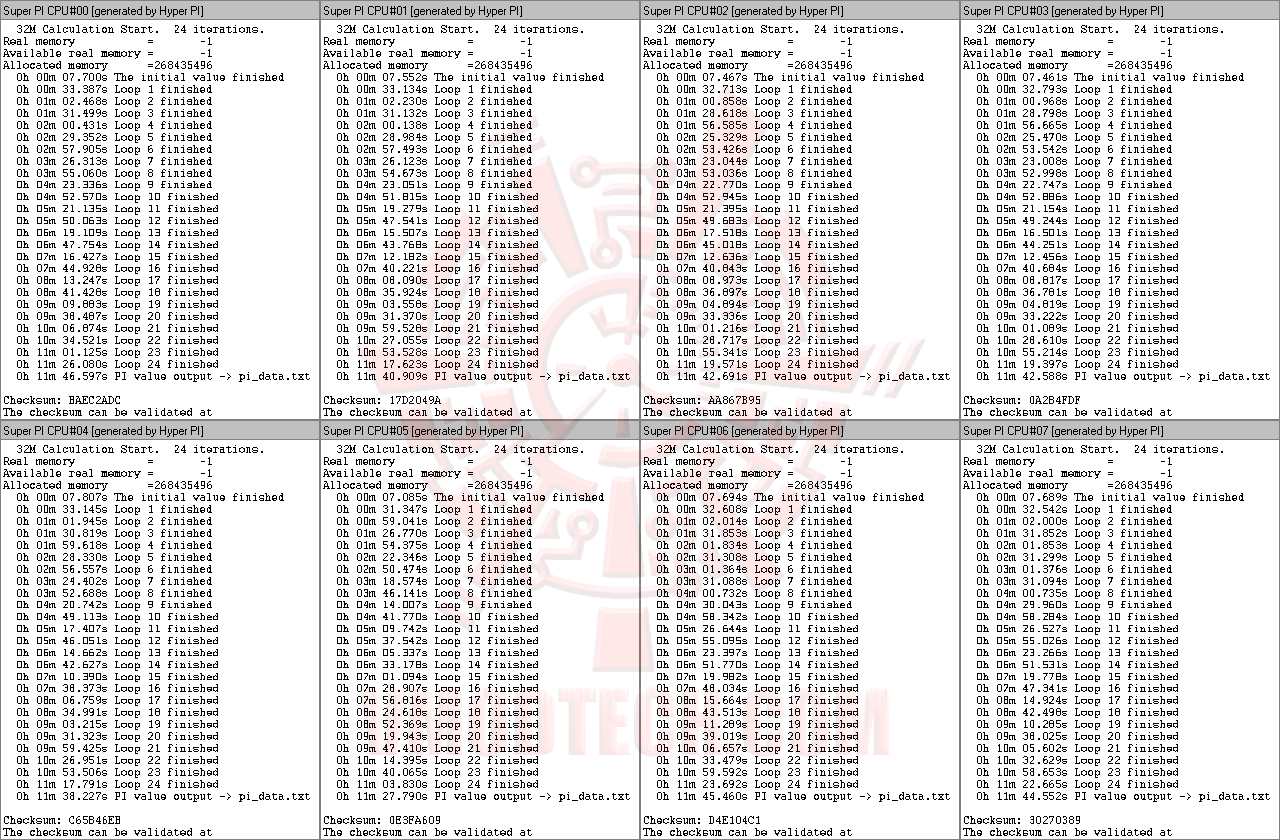

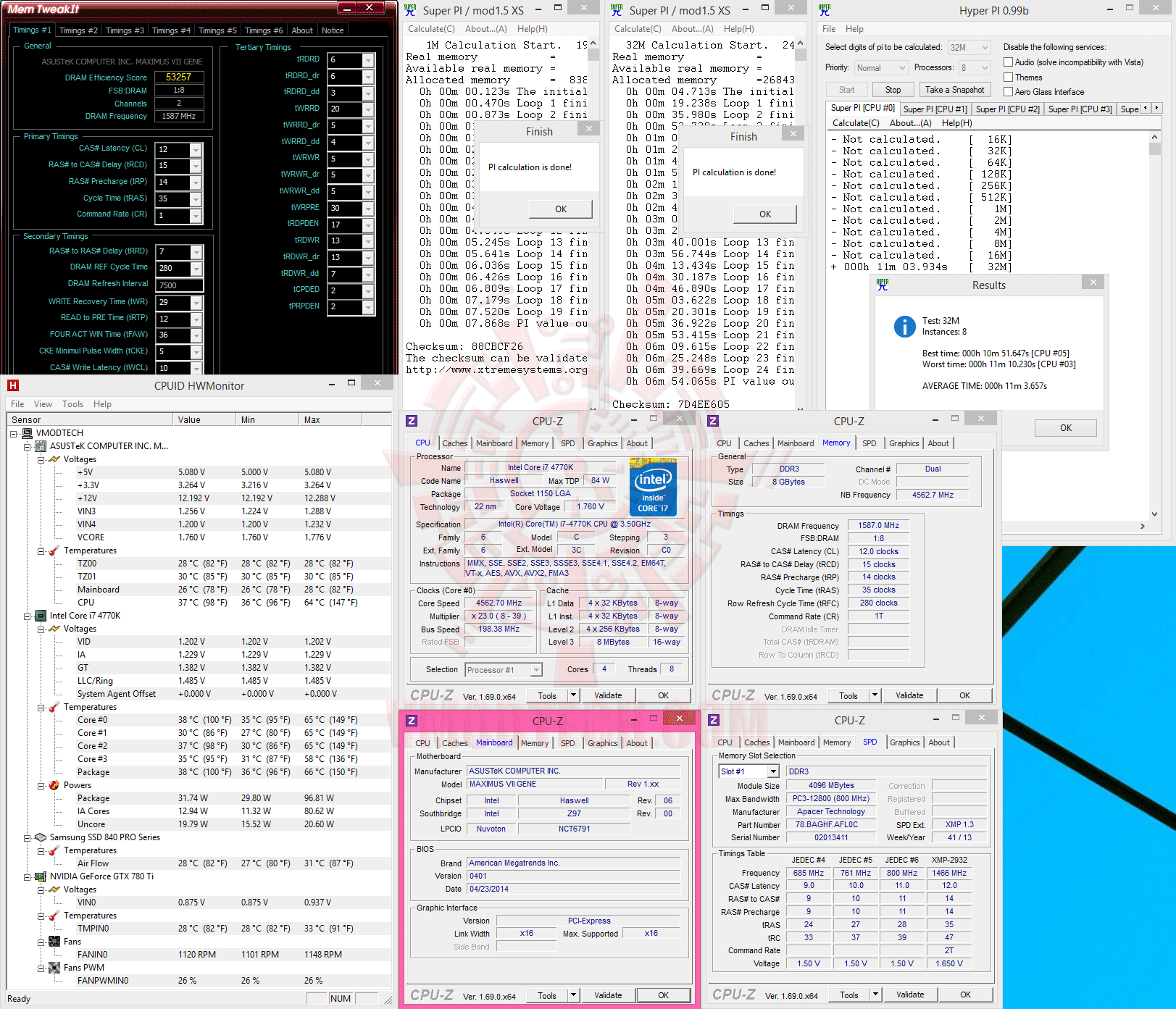

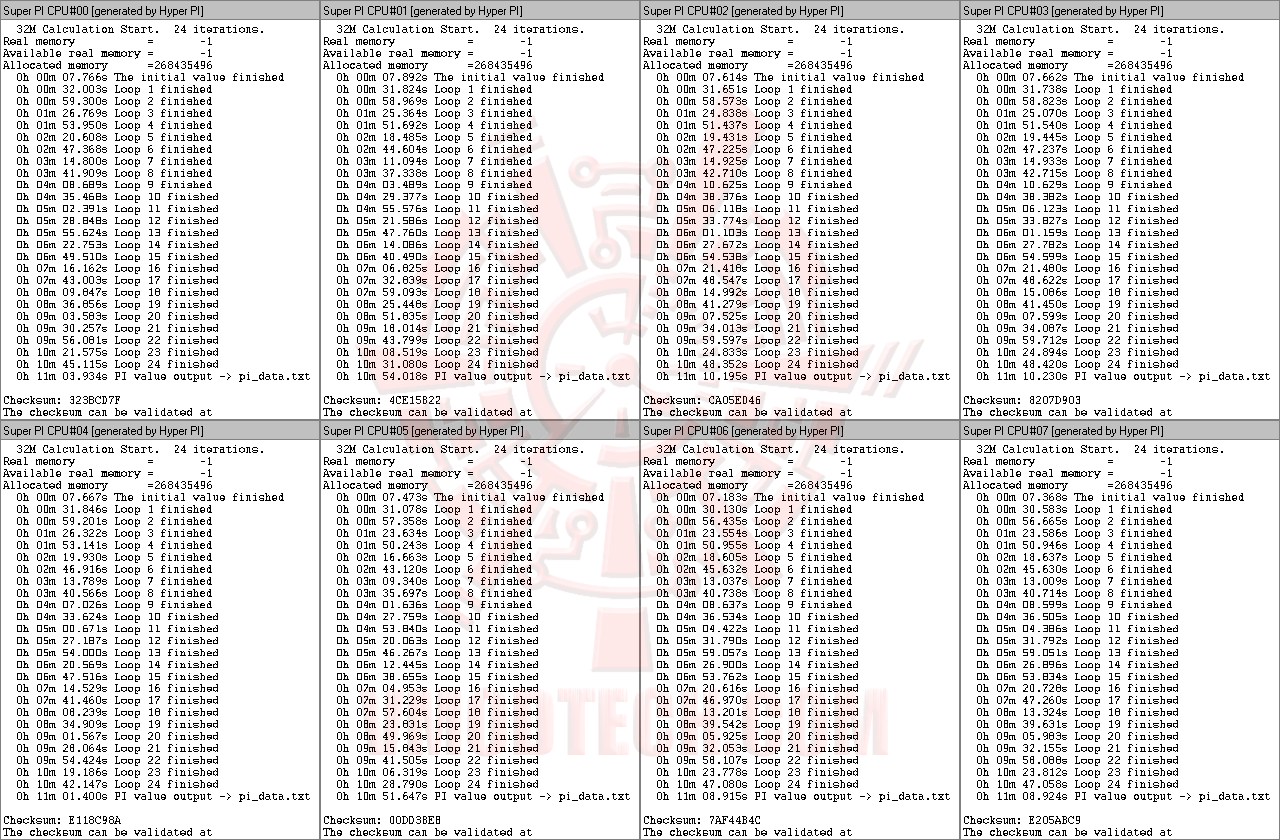

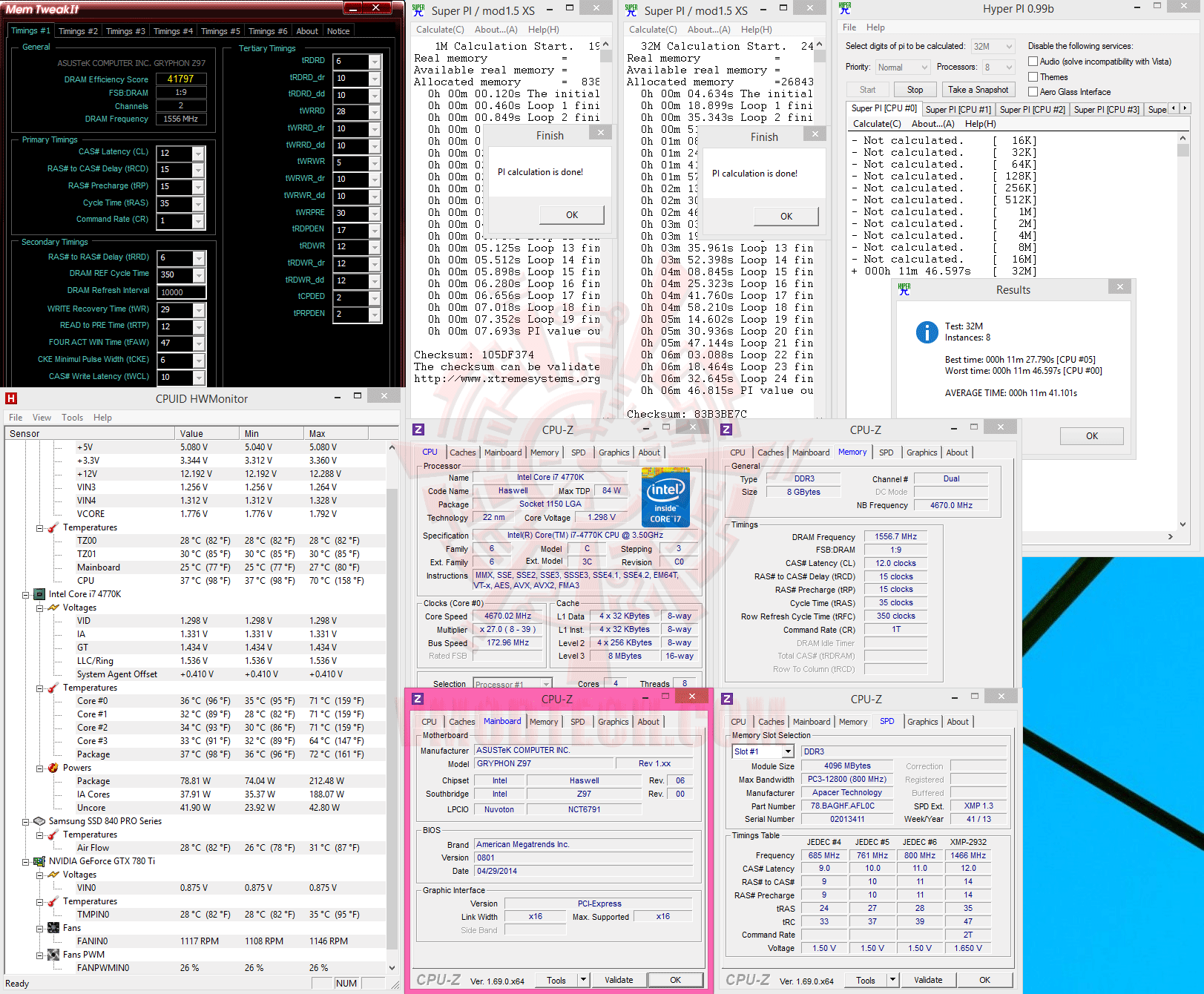

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS TUF GRYPHON Z97 mATX Motherboard Review

hpi 2 ASUS TUF GRYPHON Z97 mATX Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างดีอีกด้วย

————————————————–

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS TUF GRYPHON Z97 mATX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

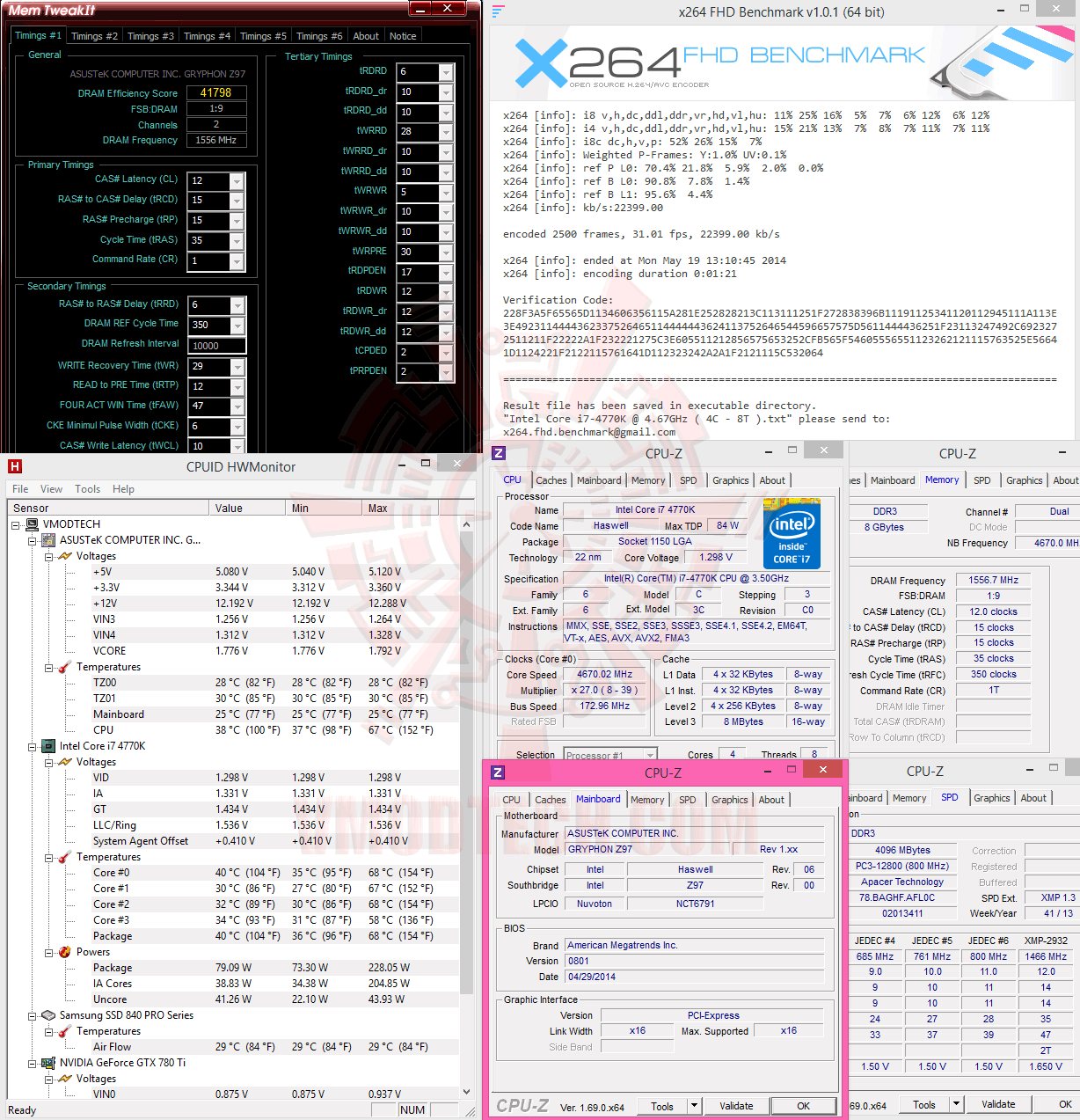

X264 FHD Benchmark

x264 ASUS TUF GRYPHON Z97 mATX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.01 FPS

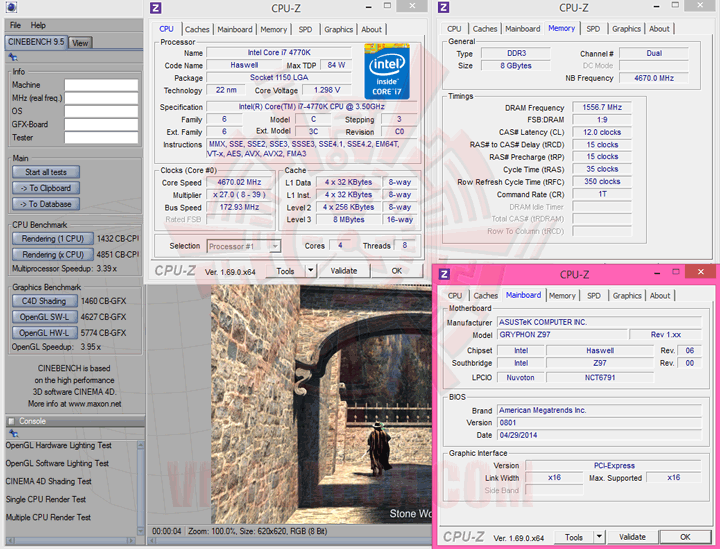

CINEBENCH R9.5

c95 ASUS TUF GRYPHON Z97 mATX Motherboard Review

CINEBENCH R10

c10 ASUS TUF GRYPHON Z97 mATX Motherboard Review

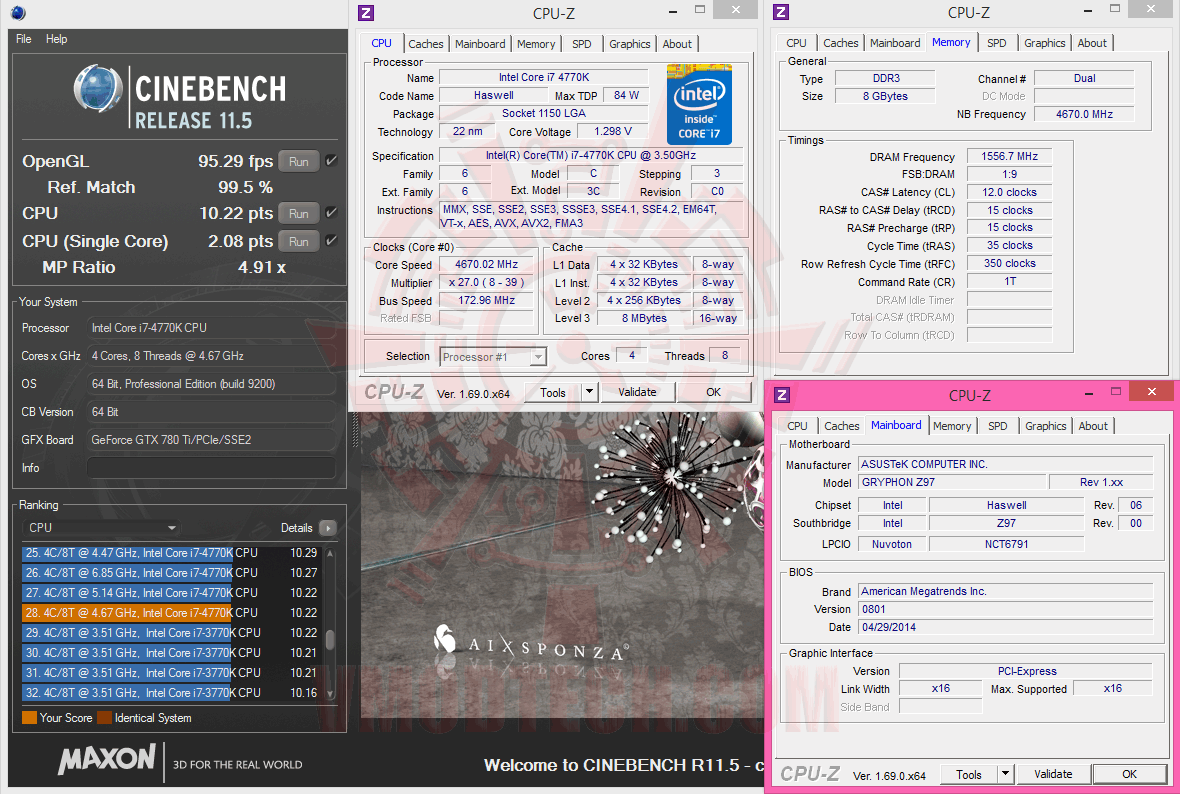

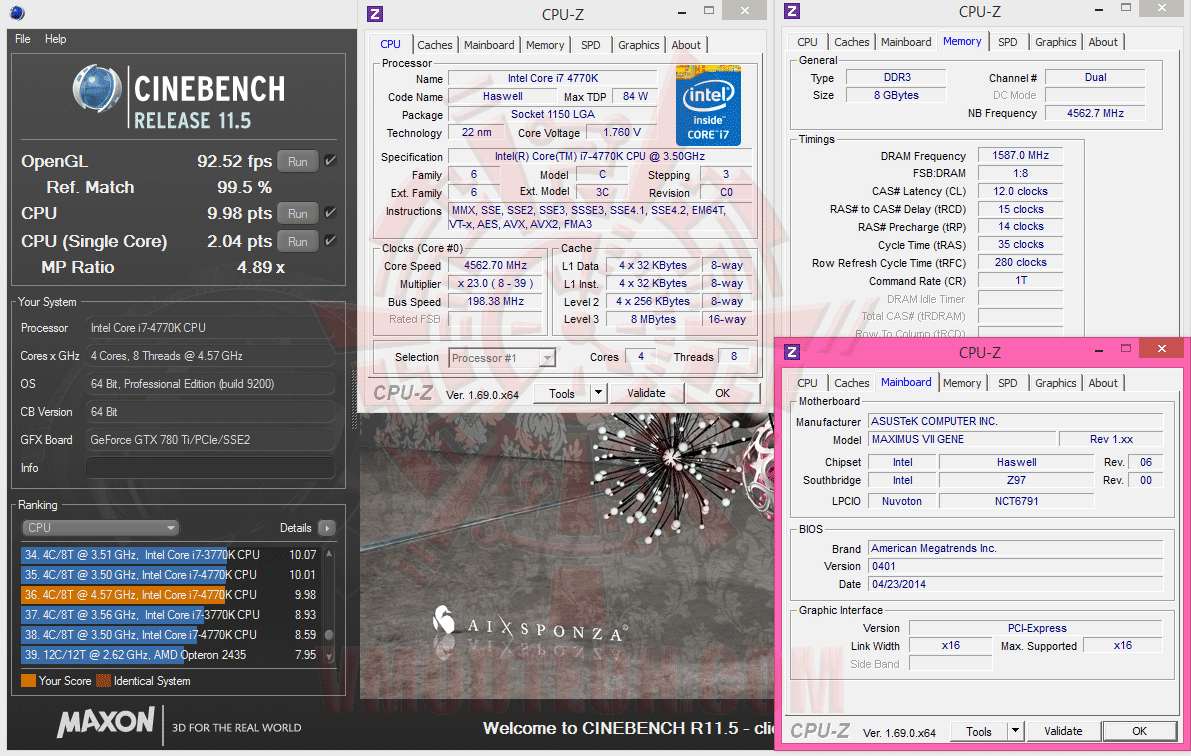

CINEBENCH R11.5

c115 ASUS TUF GRYPHON Z97 mATX Motherboard Review

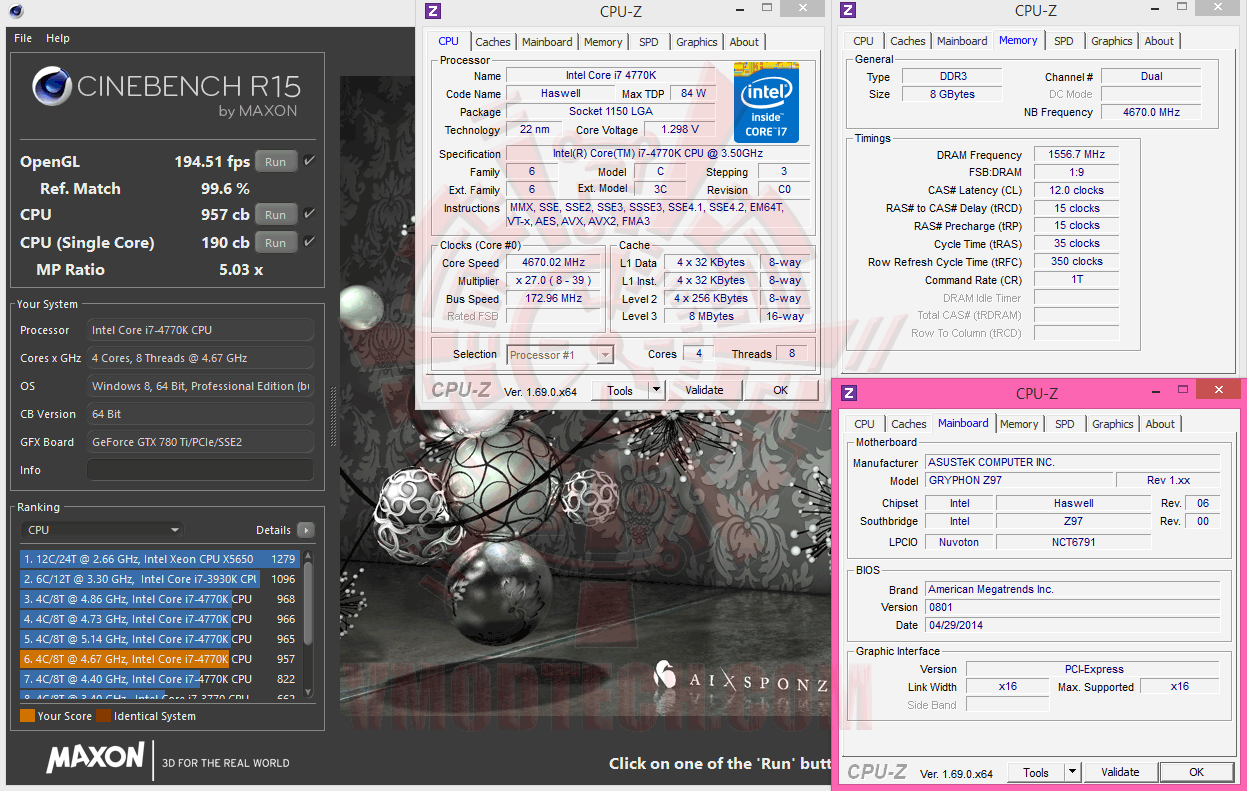

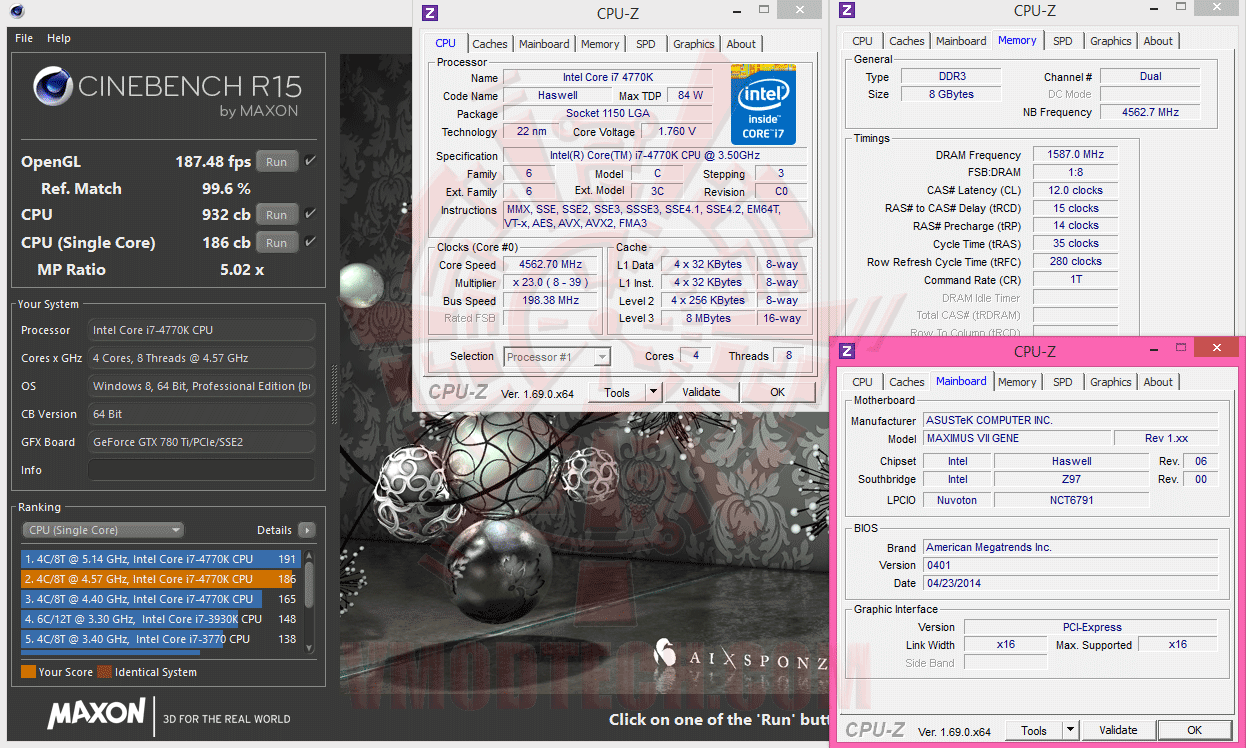

CINEBENCH R15

c15 ASUS TUF GRYPHON Z97 mATX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

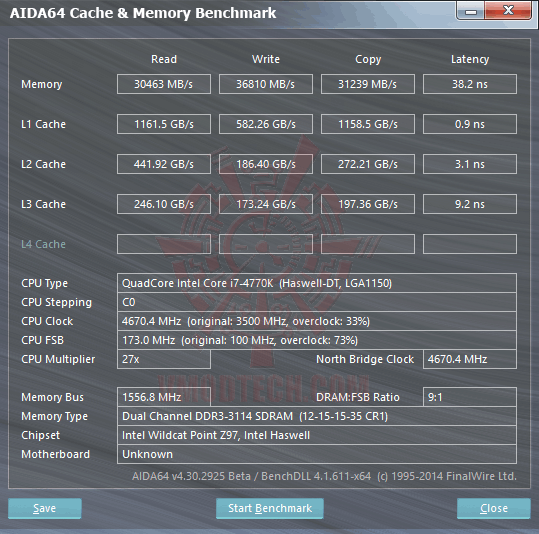

AIDA64 Cache & Memory Benchmark

e1 ASUS TUF GRYPHON Z97 mATX Motherboard Review

CPU Queen

e2 ASUS TUF GRYPHON Z97 mATX Motherboard Review

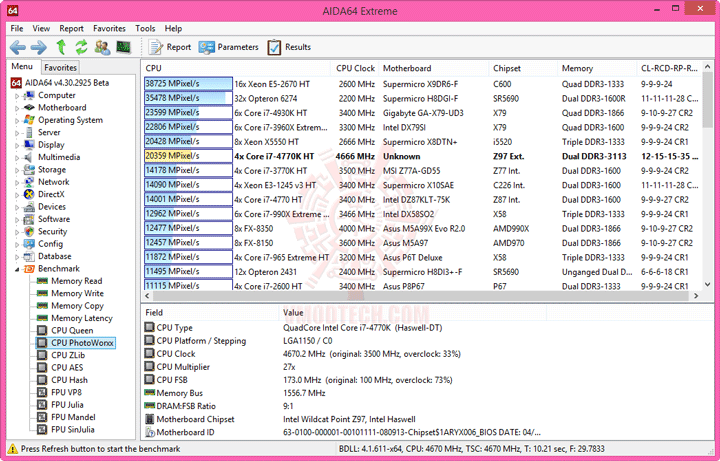

CPU PhotoWorxx

e3 ASUS TUF GRYPHON Z97 mATX Motherboard Review

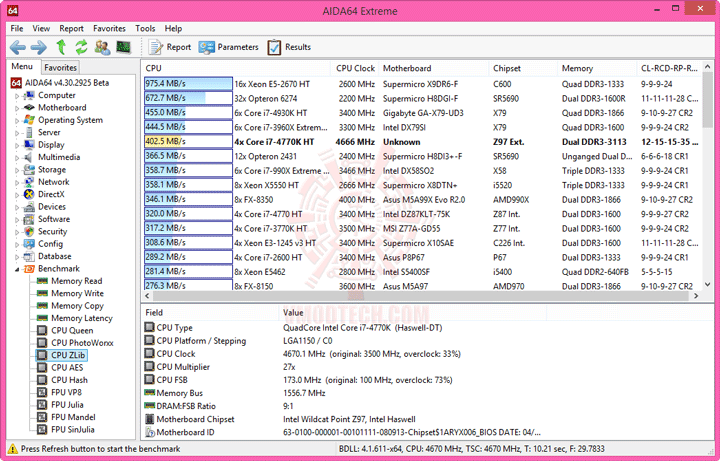

CPU ZLib

e4 ASUS TUF GRYPHON Z97 mATX Motherboard Review

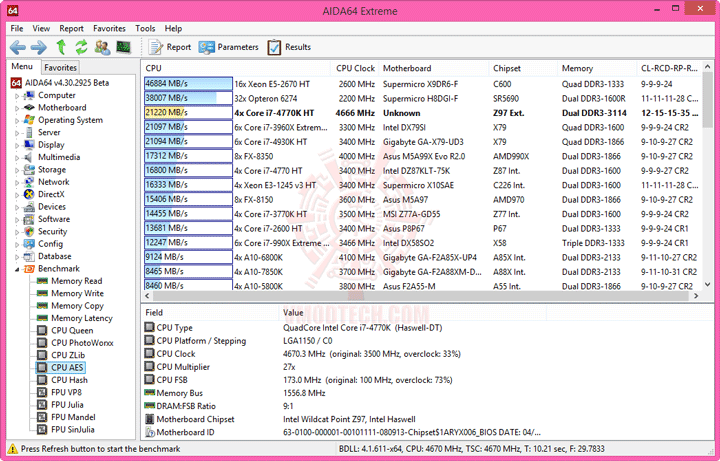

CPU AES

e5 ASUS TUF GRYPHON Z97 mATX Motherboard Review

CPU Hash

e6 ASUS TUF GRYPHON Z97 mATX Motherboard Review

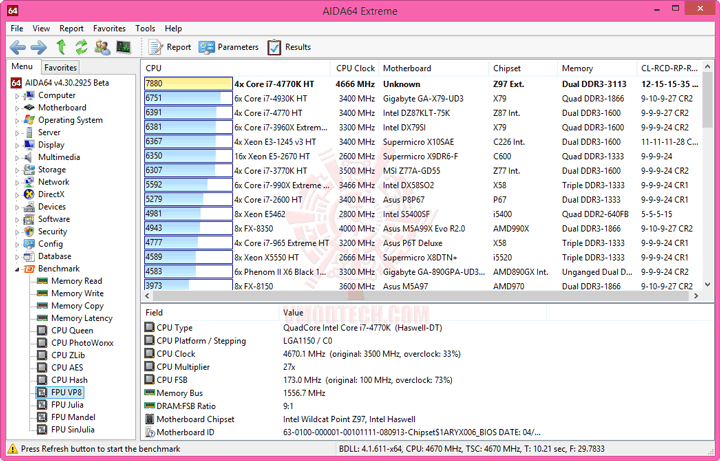

FPU VP8

e7 ASUS TUF GRYPHON Z97 mATX Motherboard Review

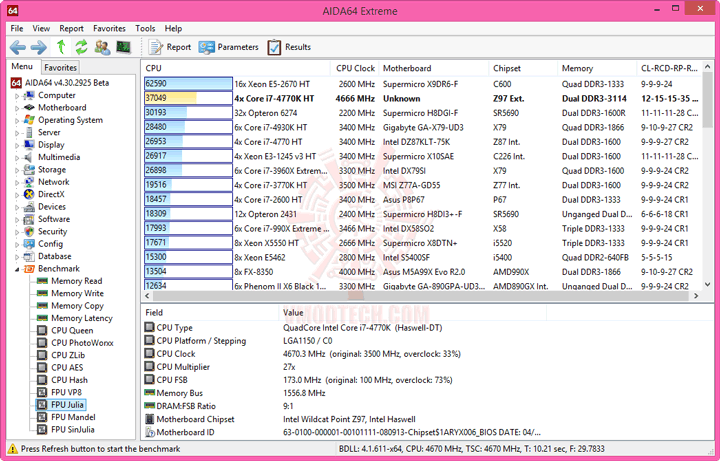

FPU Julia

e8 ASUS TUF GRYPHON Z97 mATX Motherboard Review

FPU Mandel

e9 ASUS TUF GRYPHON Z97 mATX Motherboard Review

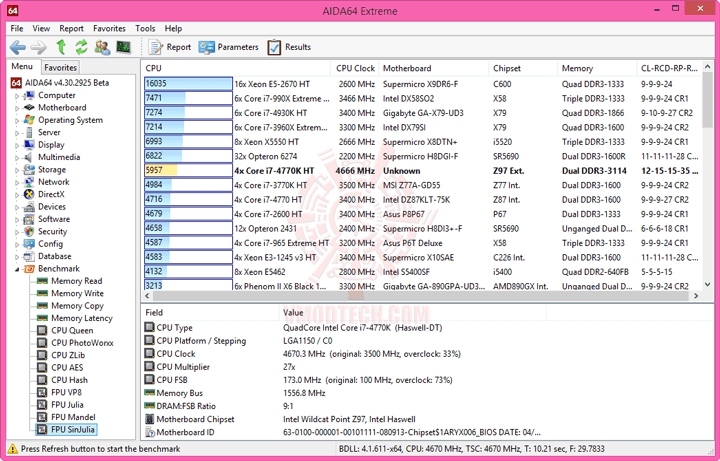

FPU SinJulia

e10 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

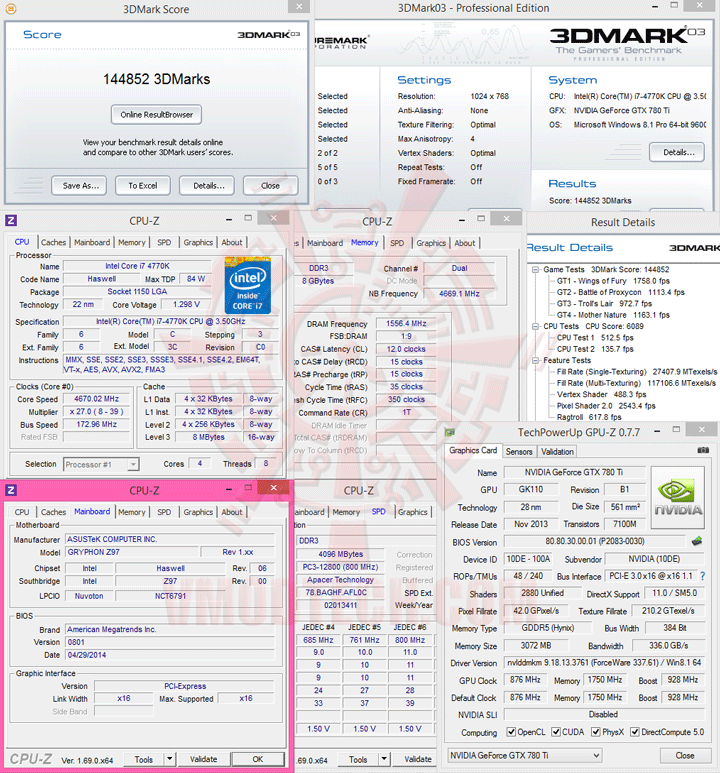

3DMark 03

03 ASUS TUF GRYPHON Z97 mATX Motherboard Review

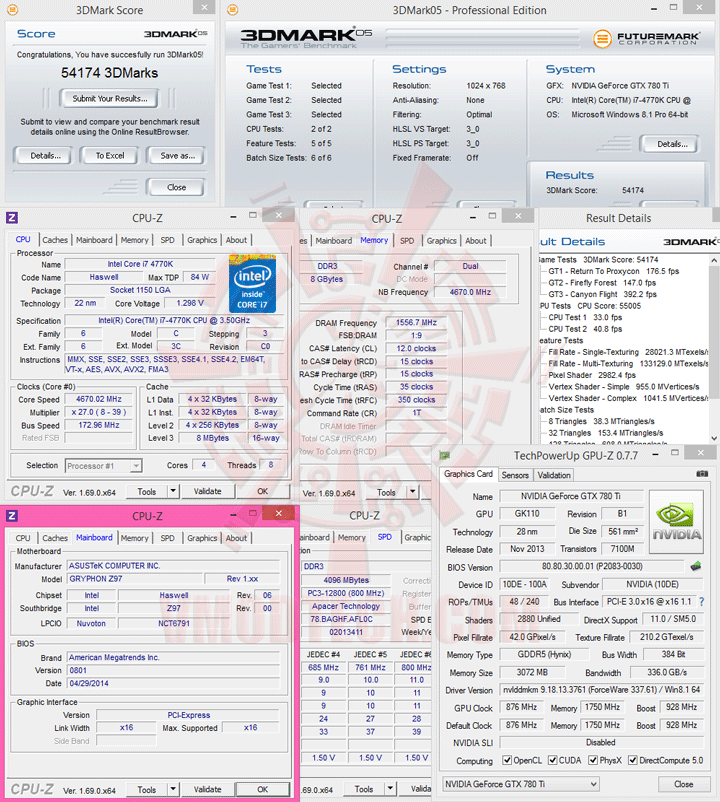

3DMark 05

05 ASUS TUF GRYPHON Z97 mATX Motherboard Review

3DMark 06

06 ASUS TUF GRYPHON Z97 mATX Motherboard Review

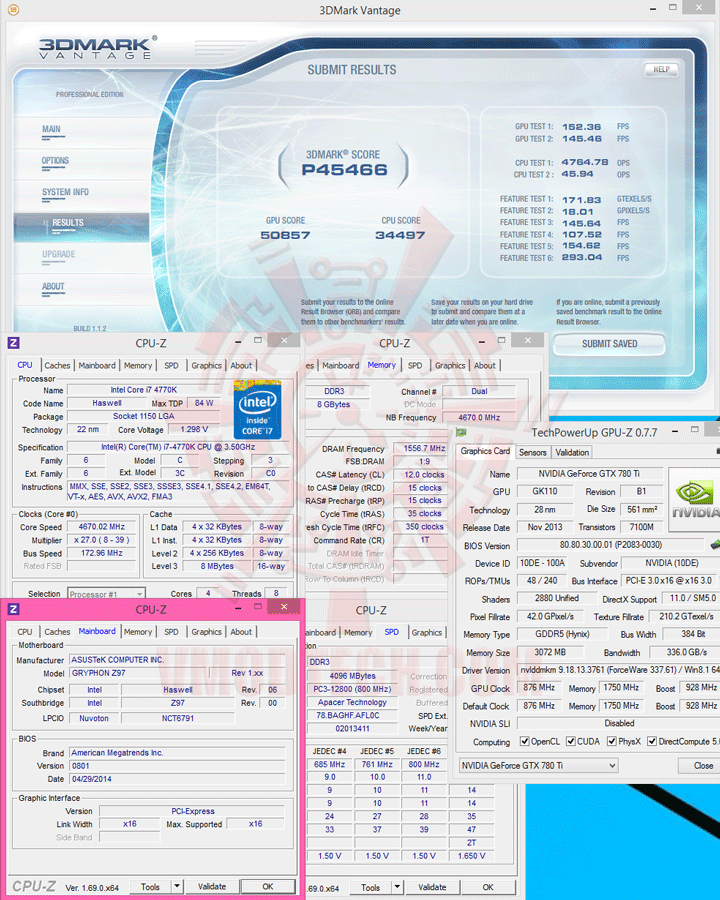

3DMark Vantage

07 ASUS TUF GRYPHON Z97 mATX Motherboard Review

3DMark 11

11 ASUS TUF GRYPHON Z97 mATX Motherboard Review

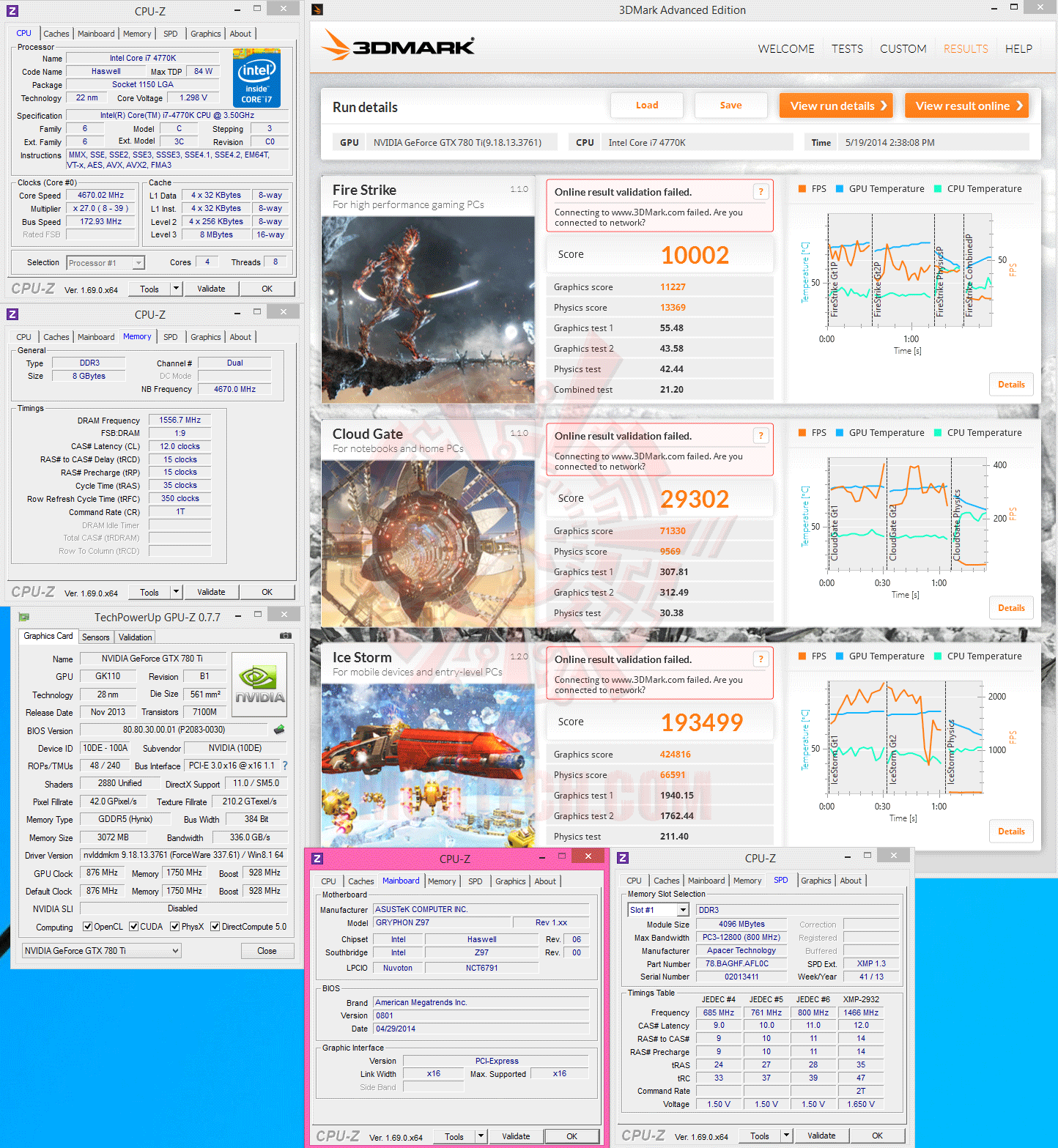

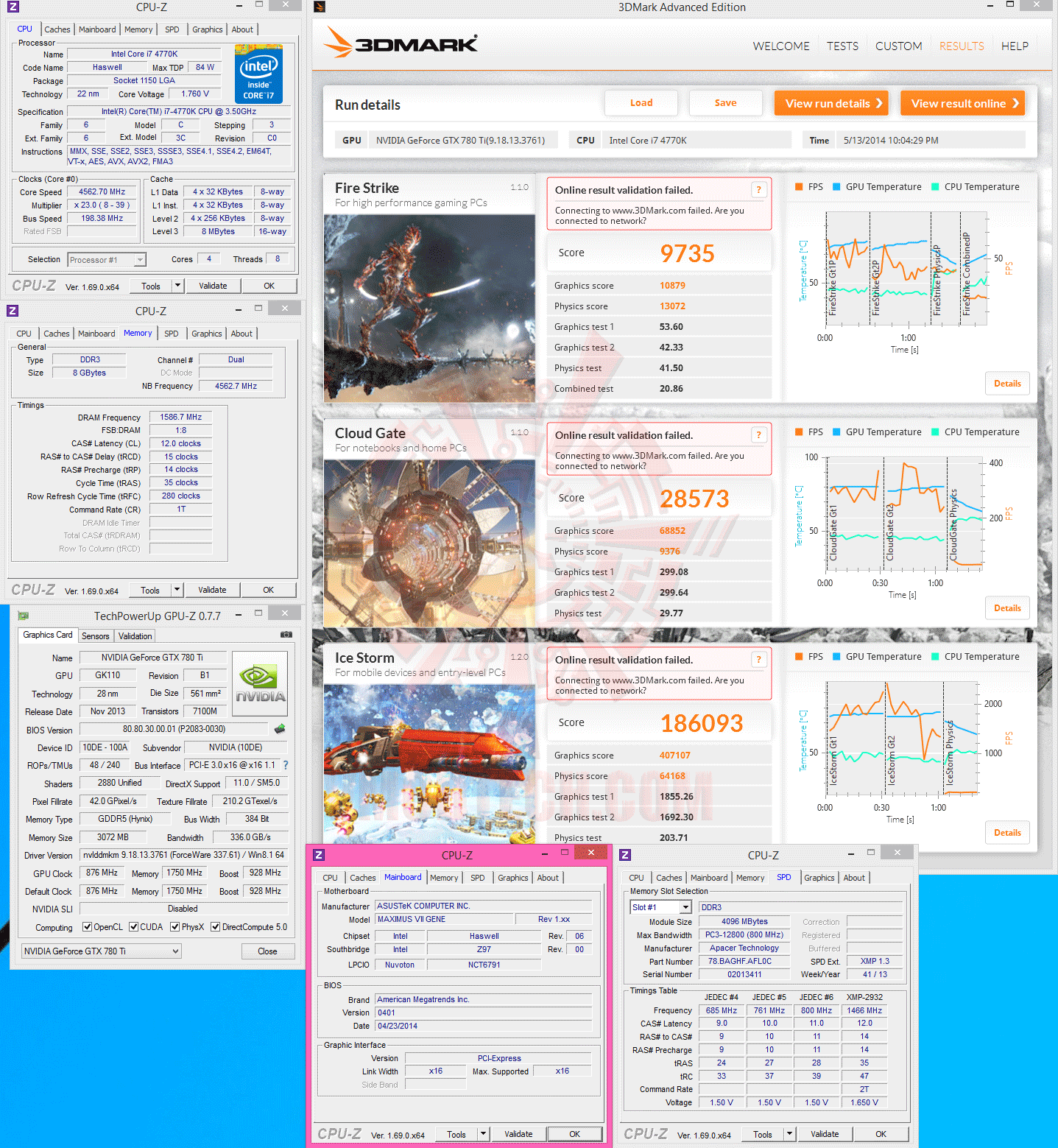

3DMark (2013)

13 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS TUF GRYPHON Z97 mATX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

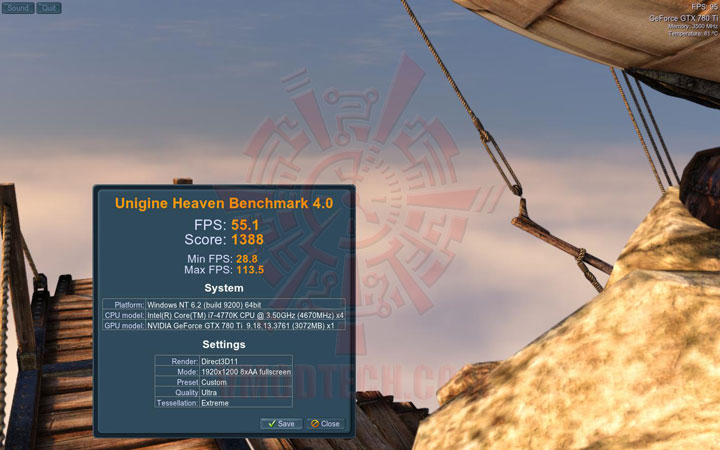

Unigine Heaven DX11 Benchmark 4.0

14 ASUS TUF GRYPHON Z97 mATX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 55.1 FPS

AquaMark3 HWBOT edition

15 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS TUF GRYPHON Z97 mATX Motherboard Review

Settings

16 set ASUS TUF GRYPHON Z97 mATX Motherboard Review

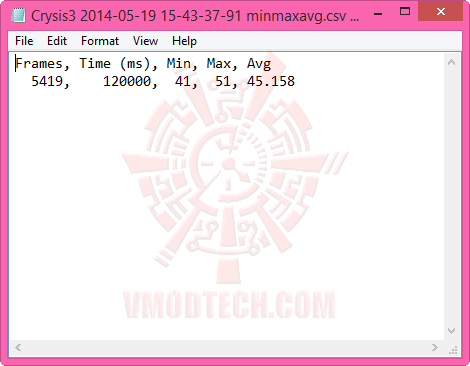

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS TUF GRYPHON Z97 mATX Motherboard Review

แรงงงงงงงง

————————————————–

NB Freq. Faster more than CPU Freq. Settings

uncore ASUS TUF GRYPHON Z97 mATX Motherboard Review

ความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

dsc 7636 ASUS TUF GRYPHON Z97 mATX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS TUF GRYPHON Z97 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคที่ดีเยี่ยม ที่มาพร้อมกับขนาดที่กระทัดรัดและการรับประกันคุณภาพที่ยาวนานที่สุด โดยในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,670MHz Bclk 172.96MHz NB Freq. 4,670MHz DDR3 3,113MHz 12-15-15-35-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 6,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS TUF GRYPHON Z97 mATX Motherboard Reviewvmod award value best ASUS TUF GRYPHON Z97 mATX Motherboard Reviewvmod award innovation good ASUS TUF GRYPHON Z97 mATX Motherboard Review

.

ขอขอบคุณ

ASUS
