…สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานครอบคลุม อึดทนทานอายุการใช้งานยาวนานแถมด้วยการรับประกันที่ยาวนานถึง 5 ปี  จากแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS TUF SABERTOOTH Z170 S และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS TUF SABERTOOTH Z170 S Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีเทาตัดขาวลางพรางแลดูโหดเหี้ยมดีครับ

งดงาม

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมเทาลายพรางคาดขาว ตามคอนเซปต์ใหม่ของบอร์ดในตระกูล ASUS TUF ครับ

งดงามหรูหราดุดันทุกมุมมองจริงๆครับ

ด้านหลังบอร์ดก็ยังคงขาวด้านลางพรางเทางดงามครับ

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

อุปกรณ์เกรดทหารจัดเต็มดีจริงๆครับ

ส่วนระบบการโอเวอร์คล็อคก็ยังจัดเต็มสุดๆดังเช่นมาเธอร์บอร์ด ASUS ROG รุ่นใหญ่ๆครับ

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พิน จัดเต็มกันเลยนะครับ

บริเวณภาคจ่ายไฟ สามารถติดพัดลมขนาด 4 เซนติเมตรเพิ่มได้ด้วยนะครับ เพื่อความเย็นทนอึดมากขึ้นกว่าเดิม

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ MemOK อยู่บริเวณนี้ด้วยครับ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

มีไฟ LED แสดงสถานะการบูตของระบบจาก CPU > DRAM > VGA > BOOT > PWR ดังรูปด้วยนะครับ ดูง่ายมากๆเลยครับตรงนี้ ชอบมากๆ

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 6 ช่องทางครับ

แถมด้วยช่องเชื่อมต่อ M.2 SATA-EXPRESS บนบอร์ดอีกหนึ่งช่องทางอีกด้วยนะครับ

แผงเชื่อมต่อ Front Panel ก็จัดเต็มกันทุกการเชื่อมต่อด้วยครับ

แถมด้วยระบบเสียงเทพ TUF AUDIO เวอร์ชันล่าสุดปี 2015 อีกด้วยนะครับ

อุปกรณ์และการออกแบบเกรดพรีเมียม เสียงดีแน่นอนครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 3.0/2.0 X1 Slot อีก 3 ช่องทางครับ

…ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

USB 3.1 TYPE-A & TYPE-C จัดเต็ม

TUF LANGuard ที่มาพร้อมกันกับวงจรป้องกันกันไฟกระชาก ทนอึดแน่นอน

TUF ESD GUARDS 2 ป้องกันความเสียหายจากอุปกรณ์เชื่อมต่อภายนอกในทุกกรณี แบบนี้ทนอึดใช้ยาวนานแน่นอน

SYSTEMS
.CPU	..6th Generation Intel® Core™ i7-6700K
.Motherboard	..ASUS TUF SABERTOOTH Z170 S
.Memory	..AVEXIR IMPACT DDR4 2666 8GB Kit
.Graphic Card	..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk	..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

ไฟโชว์สถานะการบูตสีขาวอันงดงาม และยังช่วยให้ง่ายในการตรวจสอบปัญหาในการบูตด้วยครับ

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,911.96MHz Bclk 100.24MHz

NB Freq. 4,811.7MHz DDR4 3,876.2MHz 19-20-20-42-2T

Validation link >>Click<<

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

DDR4 3,876.2MHz 19-20-20-42-2T

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

X264 FHD Benchmark เร็วแรงเยี่ยมระดับสุดยอดของซีพียูควอดคอร์ที่ 36.21 FPS

CINEBENCH R9.5

CINEBENCH R10

CINEBENCH R11.5

CINEBENCH R15

PCMark 7

แรงระเบิดเช่นเดิมครับ

AIDA64 Extreme Edition

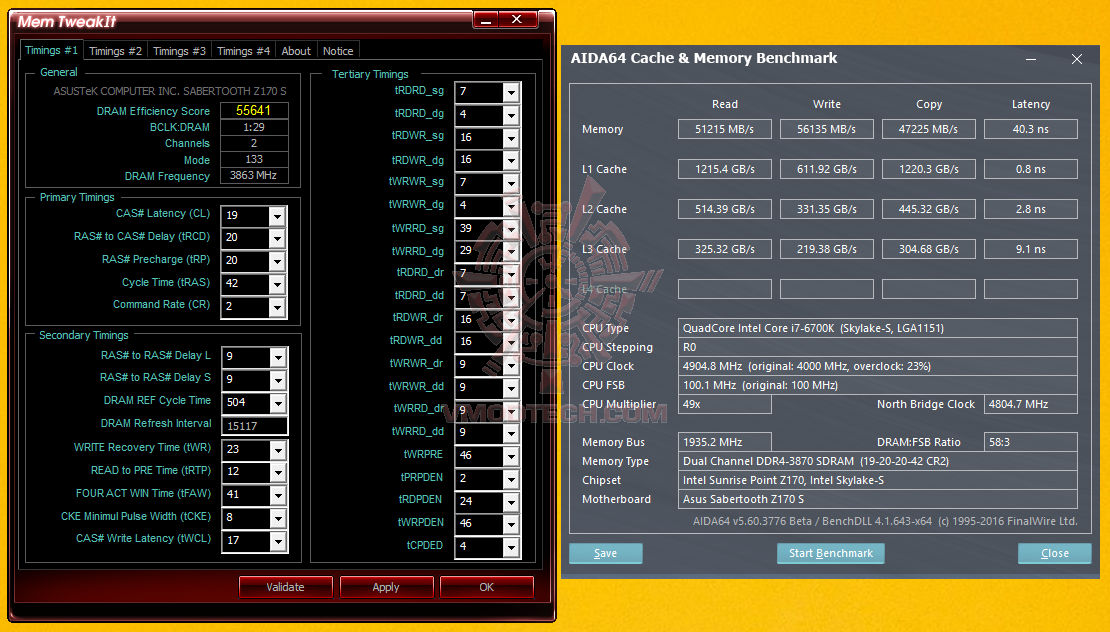

AIDA64 Cache & Memory Benchmark

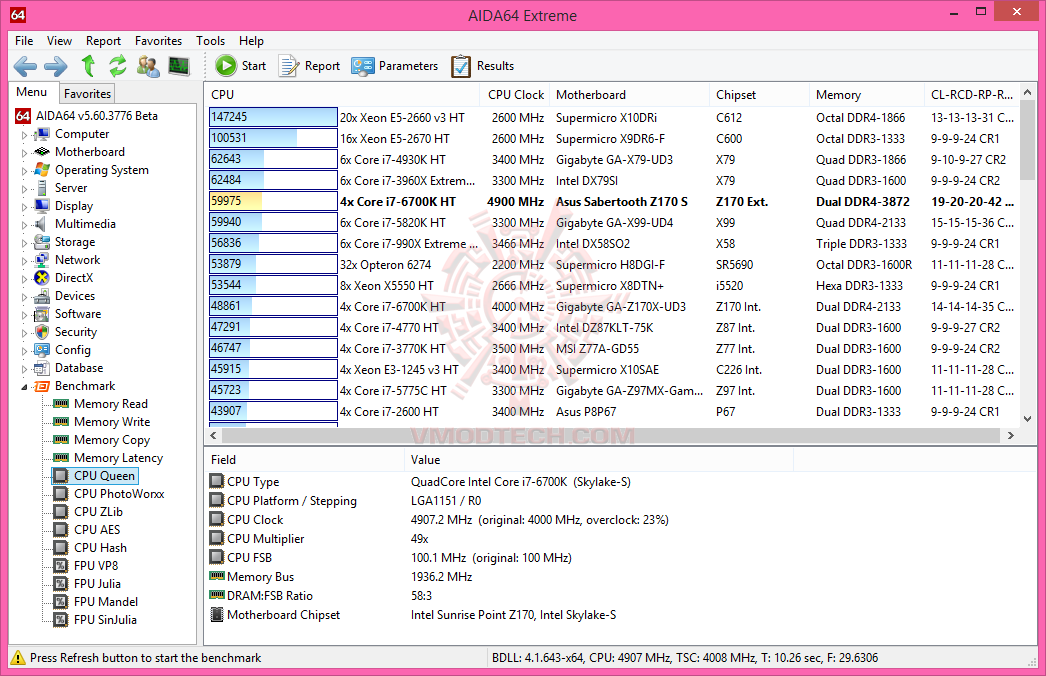

CPU Queen

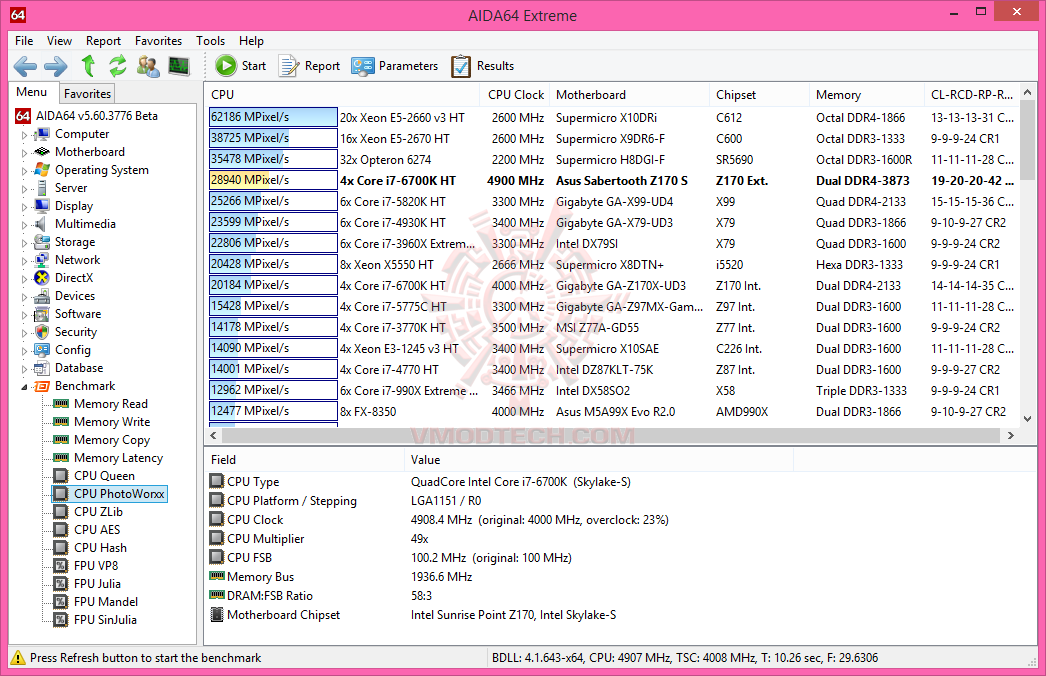

CPU PhotoWorxx

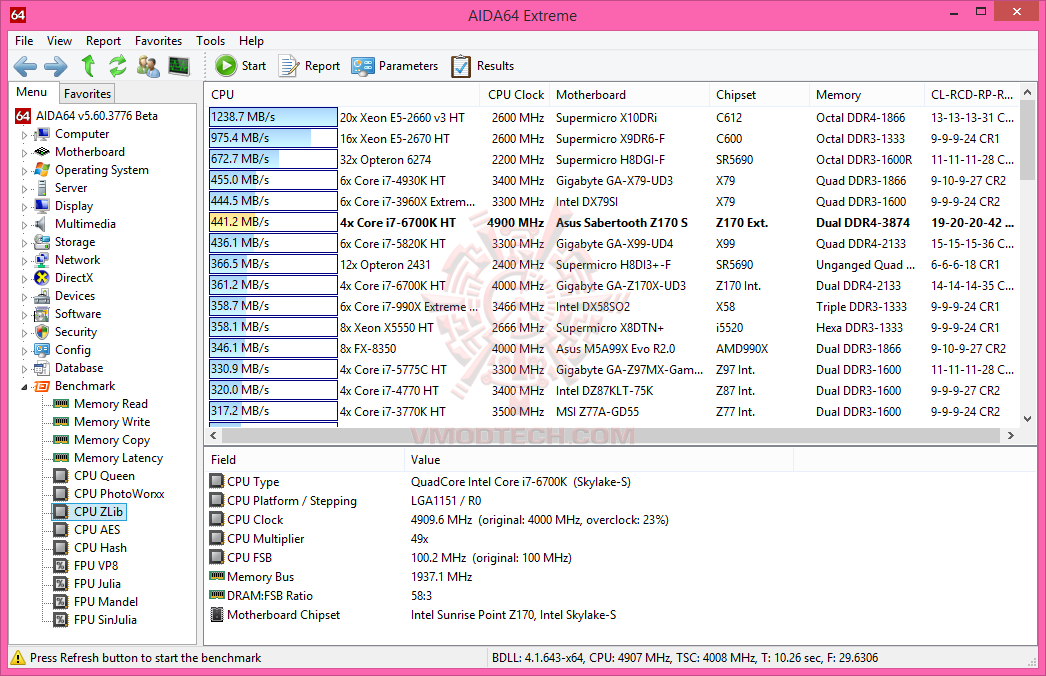

CPU ZLib

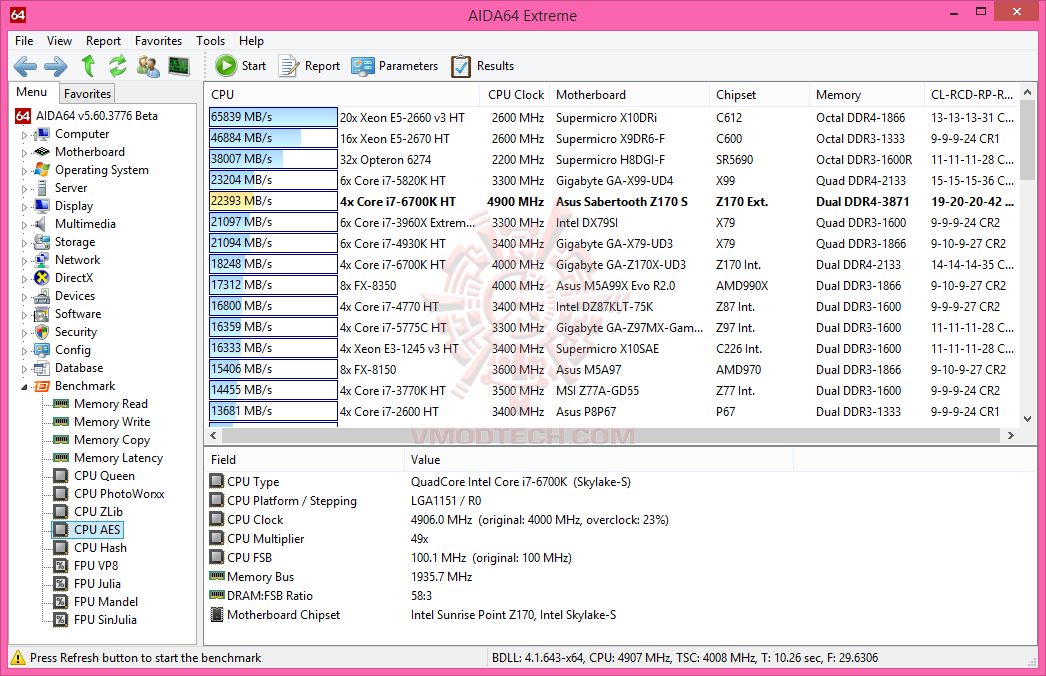

CPU AES

CPU Hash

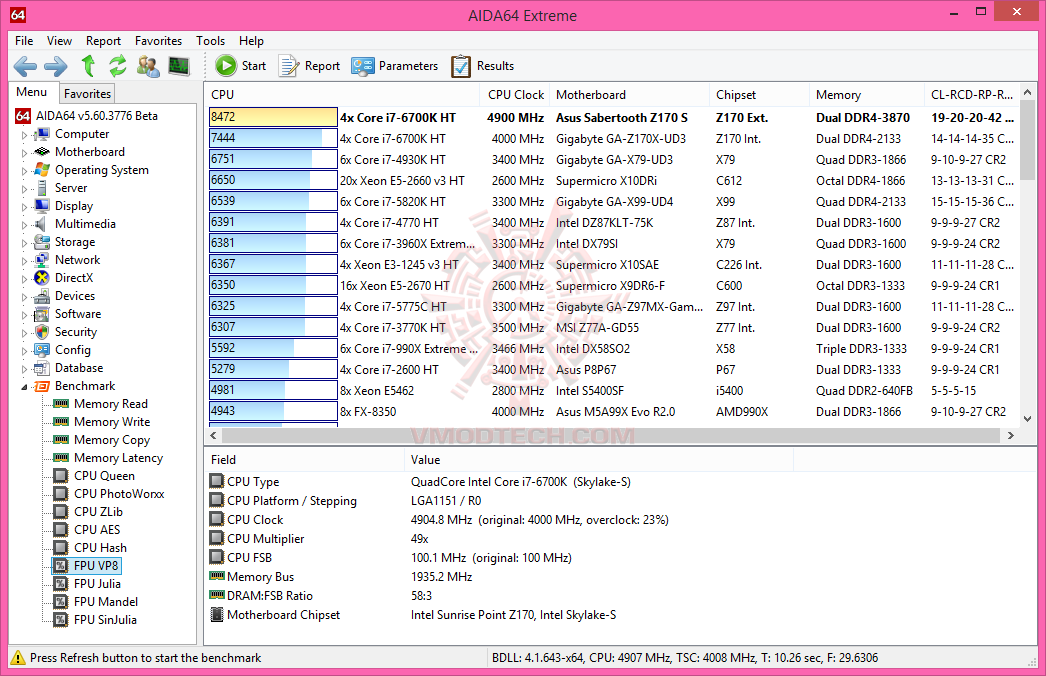

FPU VP8

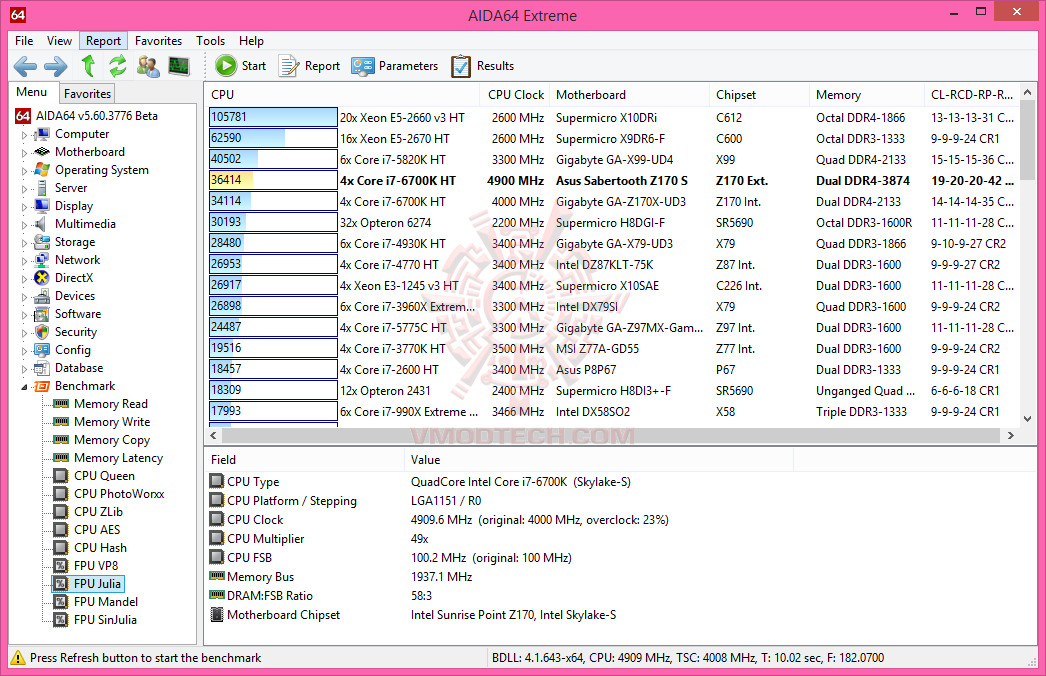

FPU Julia

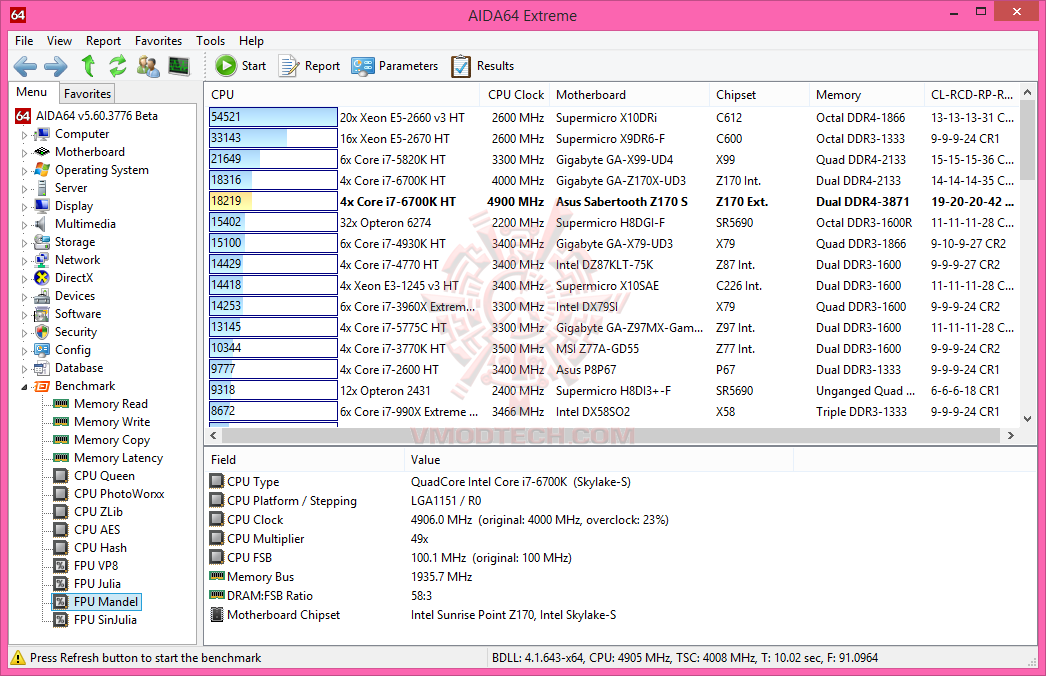

FPU Mandel

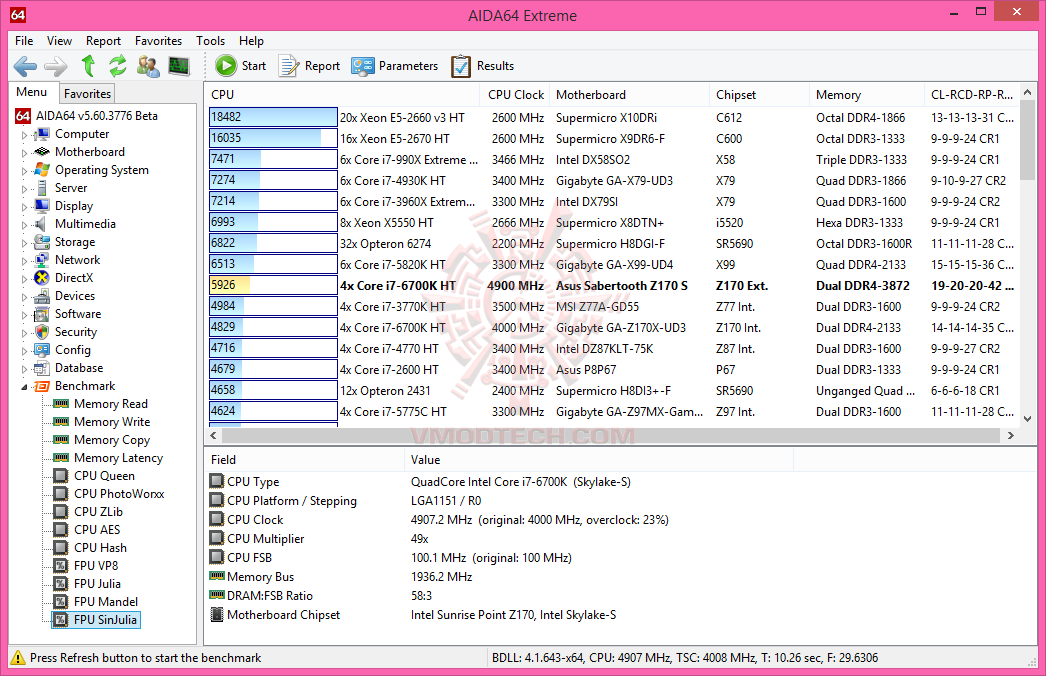

FPU SinJulia

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

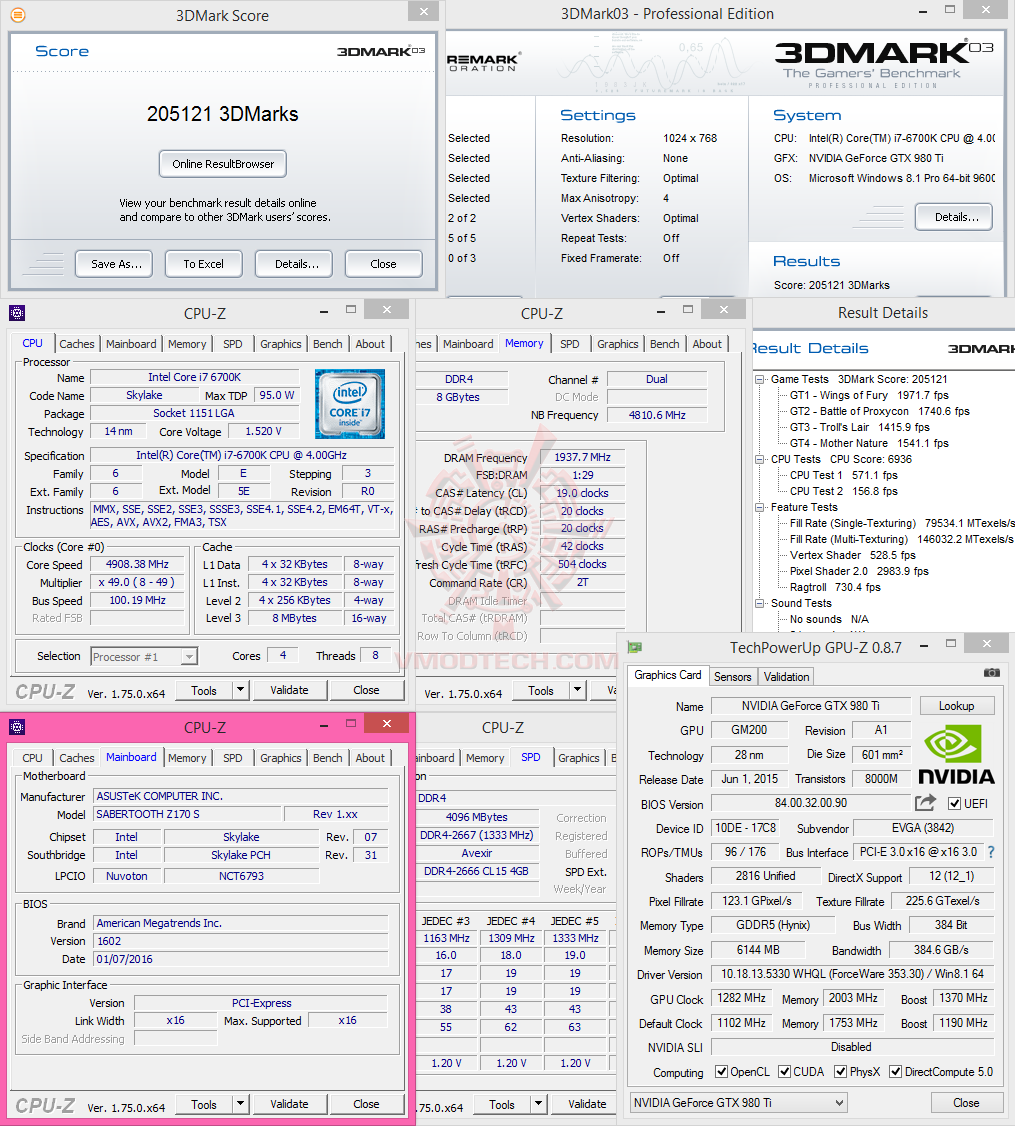

3DMark 03

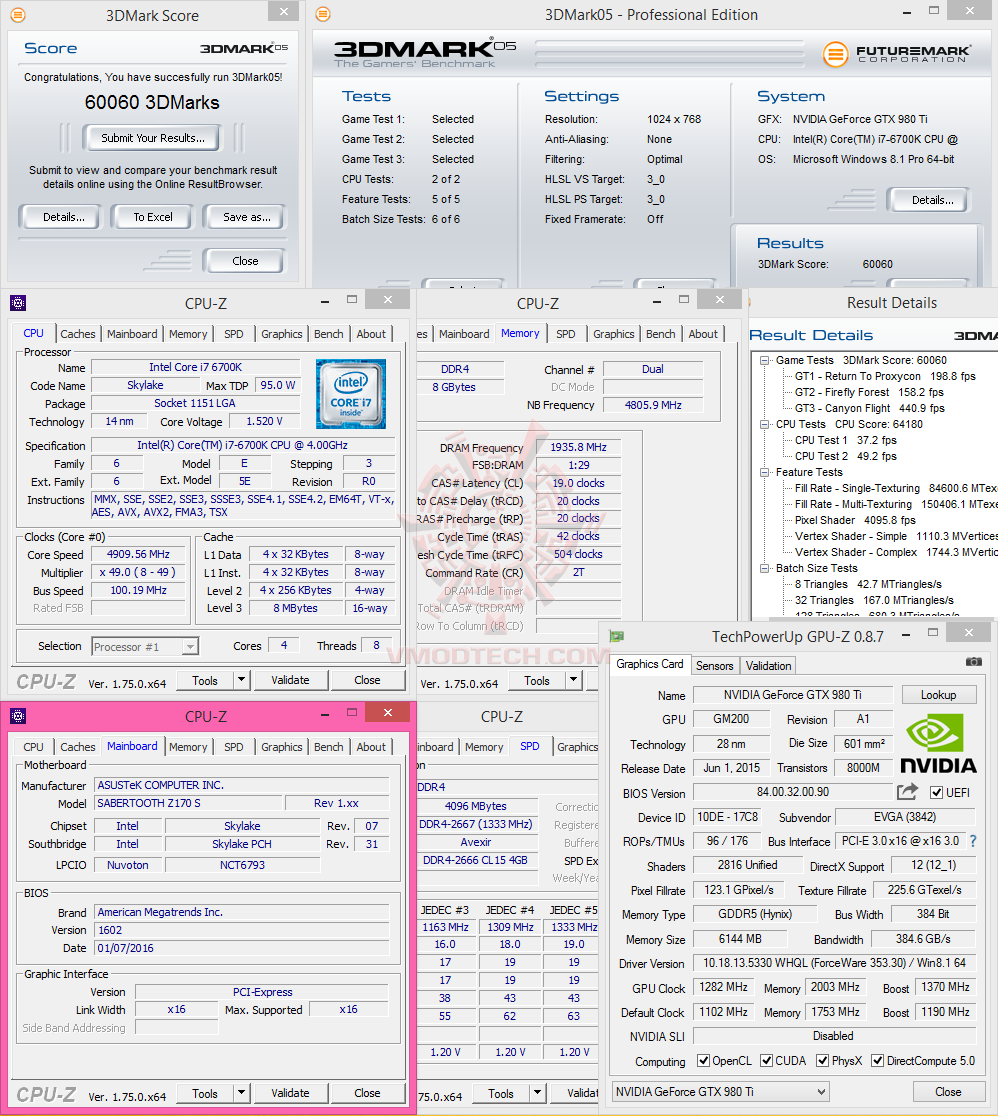

3DMark 05

3DMark 06

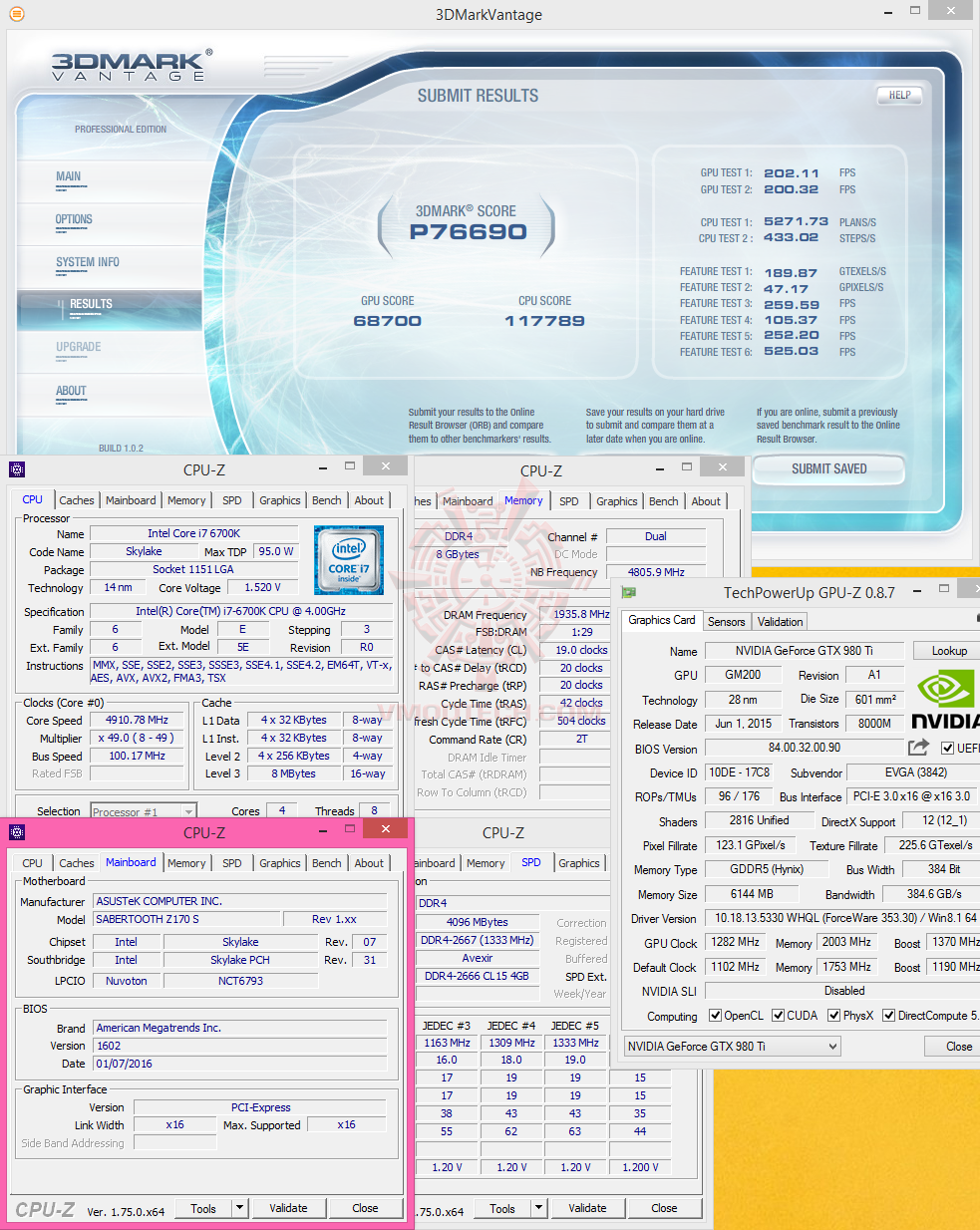

3DMark Vantage

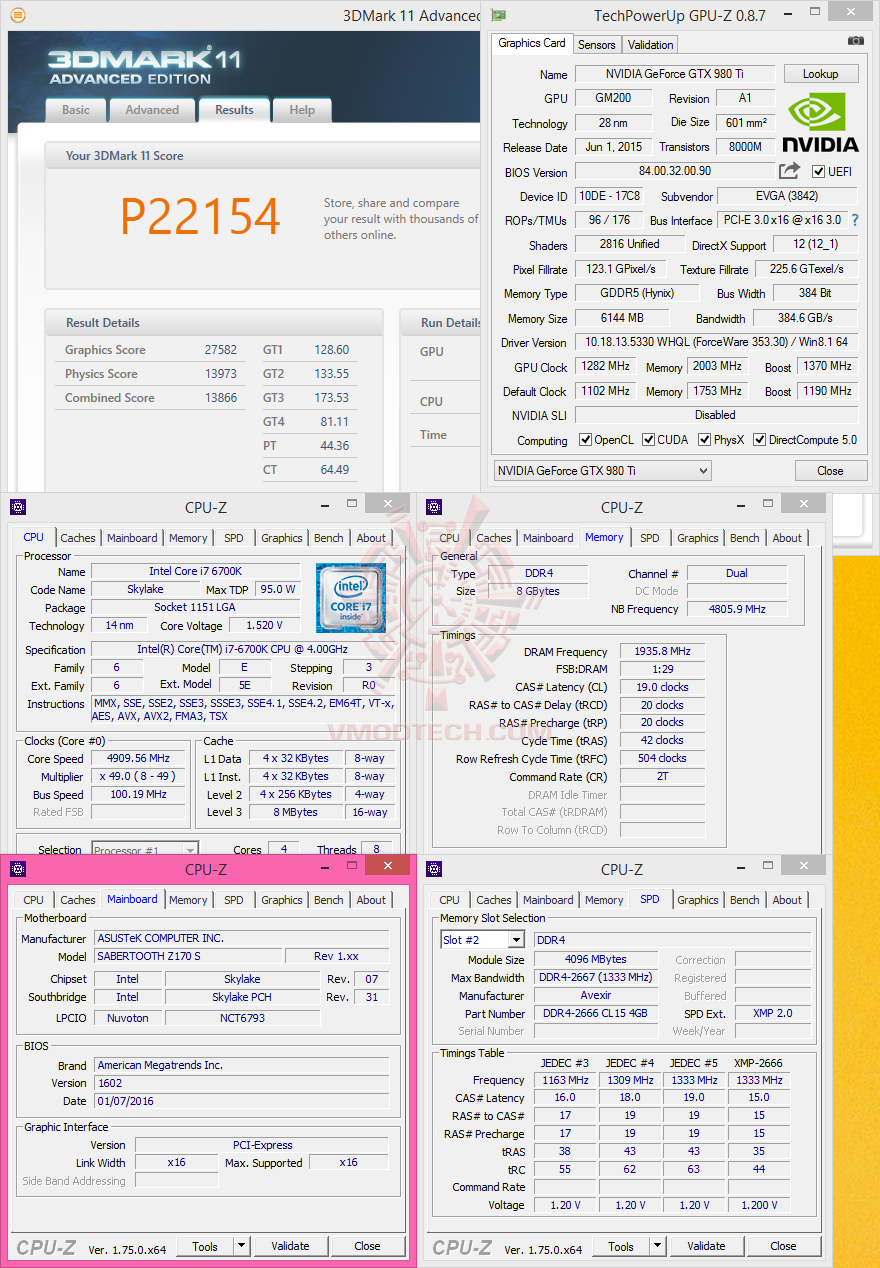

3DMark 11

Validation link >>Click<<

3DMark (2013)

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.4 FPS

AquaMark3 HWBOT edition

Conclusion

…ก็มาถึงบทสรุปของการทดสอบของ ASUS TUF SABERTOOTH Z170 S ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features การใช้งานที่ครอบคลุมและดีเยี่ยม อึดทนทานอายุการใช้งานยาวนานแถมด้วยการรับประกันที่ยาวนานถึง 5 ปี โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,911.96MHz Bclk 100.24MHz NB Freq. 4,811.7MHz DDR4 3,876.2MHz 19-20-20-42-2T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
