ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7-4790K

, / บทความโดย: Venom-Crusher , 09/12/2014 00:03, 22,085 views / view in EnglishEN
«»
Share

sabertooth z97 mark i title ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® 9 Series Express Chipset ลำดับที่ 36 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์ที่ชูธงเรื่องความอึดทนถึกและสวยงาม ที่มาพร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัด จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS TUF SABERTOOTH Z97 MARK 1 และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

Specifications

s2 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS TUF SABERTOOTH Z97 MARK 1

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS TUF SABERTOOTH Z97 MARK 1 Appearance

Package & Bundle

dsc 3701 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีเทาดุดันรถถัง อันเป็นเอกลักษณ์ของบอร์ดในตระกูล TUF The Ultimate Force ครับ

dsc 3706 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ

dsc 3723 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 3753 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมเทารถถังหุ้มเกราะดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล TUF The Ultimate Force ครับ

dsc 3747 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

สวยงามรถหุ้มเกราะทุกมุมมองครับ

dsc 3760 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ด้านหลังบอร์ดก็ยังคงหุ้มเกราะอีกชั้นอย่างแข็งแรงครับ

dsc 3769 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ภาคจ่ายไฟขนาดรวม 8 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 3772 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

dsc 3773 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 3777 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ซิงค์ระบายความร้อนให้ภาคจ่ายไฟ หุ้มเกราะงดงามทุกมุมมองจริงๆครับ

dsc 3779 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

และบริเวณกลางบอร์ดจะมีที่สำหรับติดตั้งพัดลมระบายความร้อนที่แถมมาให้ด้วยนะครับ

dsc 3787 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 3781 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามลายล้อรถ กลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 3797 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ตามด้วยช่อง SATA Express 1 ช่องทาง ใช้ร่วมกับช่อง SATA3 6.0GB/s อีก 8 ช่องทางครับ

dsc 3801 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 3 ช่องทางครับ

dsc 3816 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

จุดเชื่อมต่อ Front Panel ต่างๆก็มากัยอย่างครบครันไม่มีตกหล่นนะครับ

dsc 3812 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4790K
.Motherboard ..ASUS TUF SABERTOOTH Z97 MARK 1
.Memory ..Apacer Thunderbird PC3 23400 DDR3 2933 8GB Memory Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 3597 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4790K @ 4,824.7MHz Bclk 126.97MHz

NB Freq. 4,697.8MHz DDR3 3,047MHz 12-14-14-30-1T

vali ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

Validation link >>Click<<

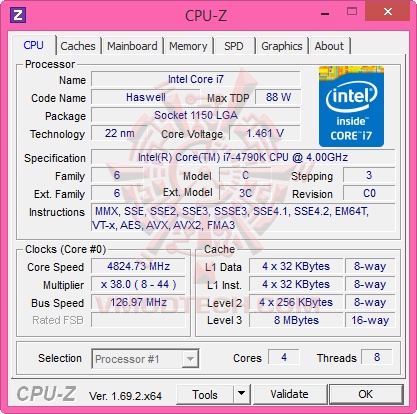

c1 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

4,824.73MHz กันเลยครับงานนี้ โคตรแรง!!

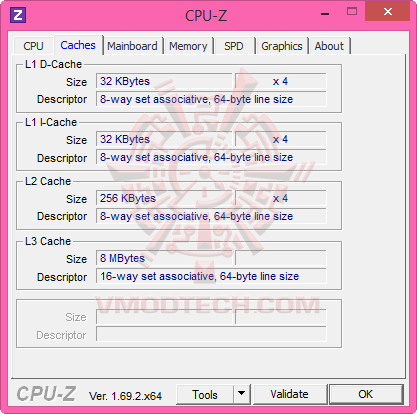

c2 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

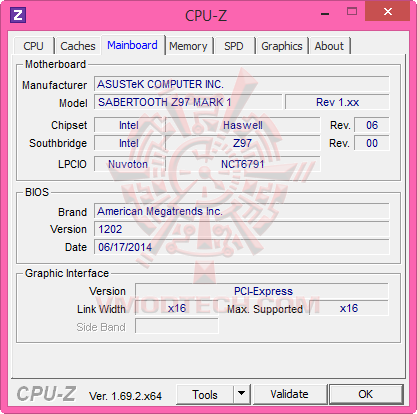

c3 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

c4 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

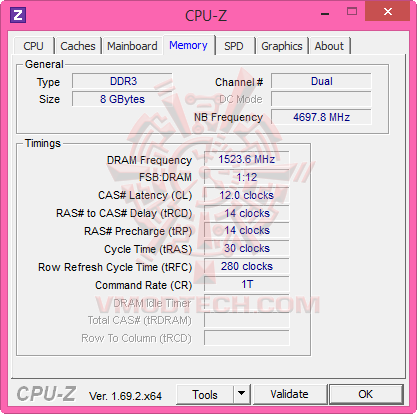

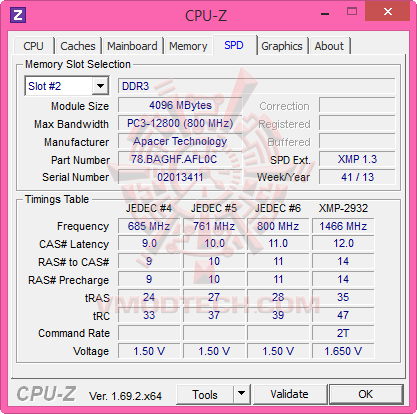

NB Freq. 4,697.8MHz DDR3 3,047MHz 12-14-14-30-1T อย่างเฉ๋ง!!

c5 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

c6 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

c7 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

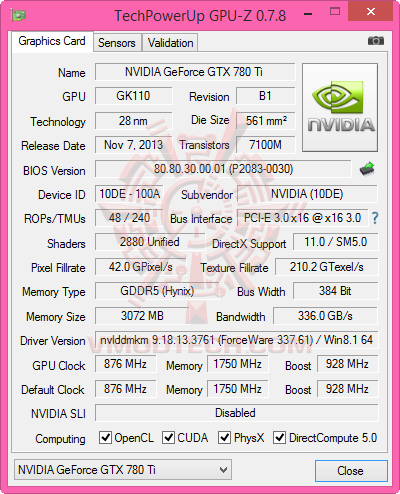

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

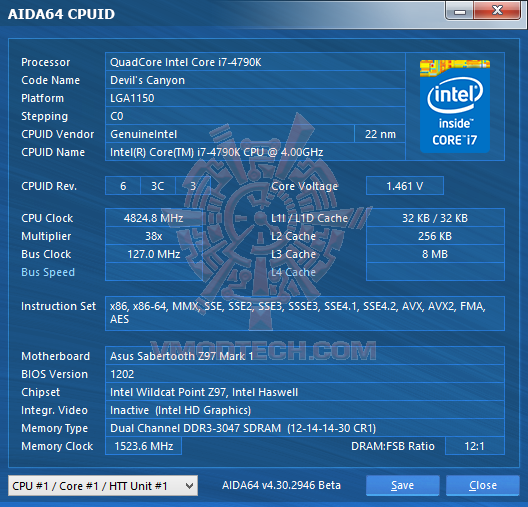

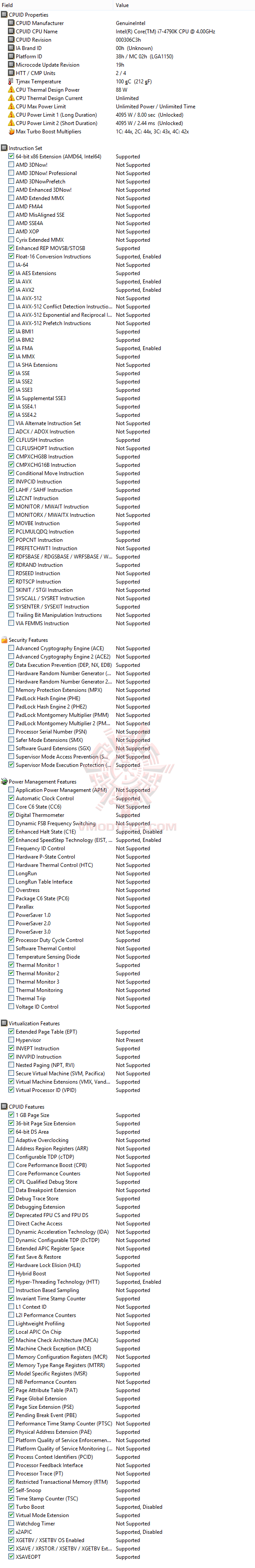

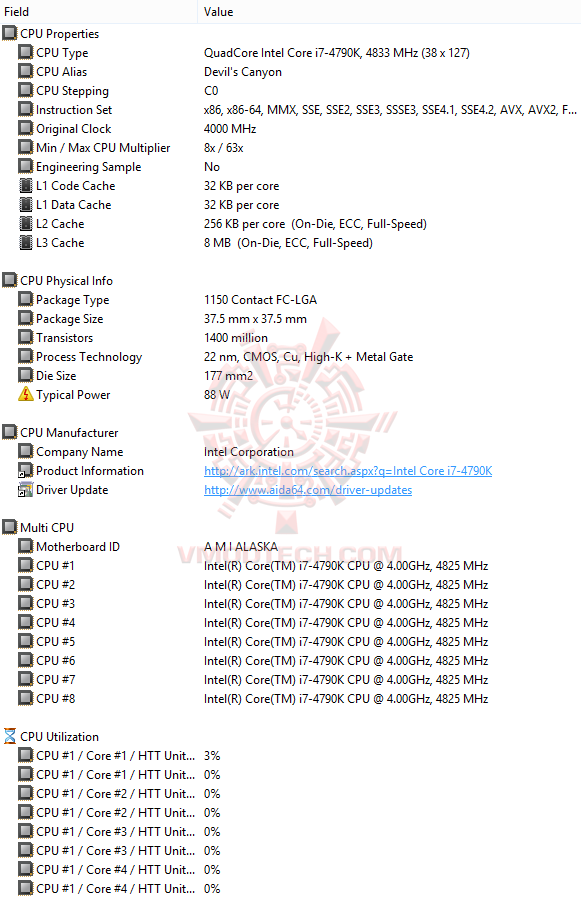

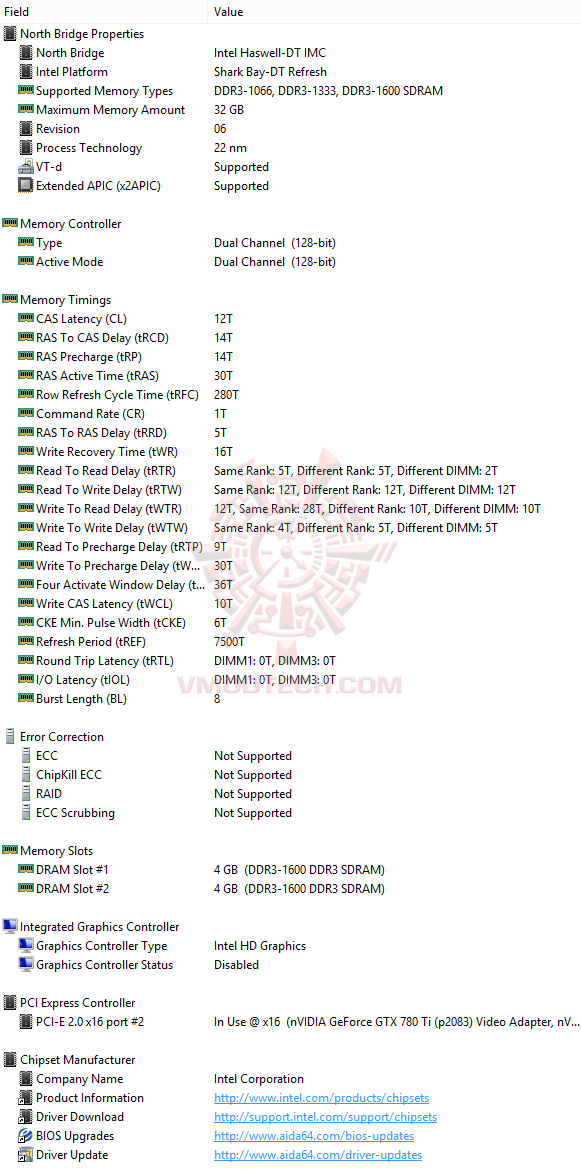

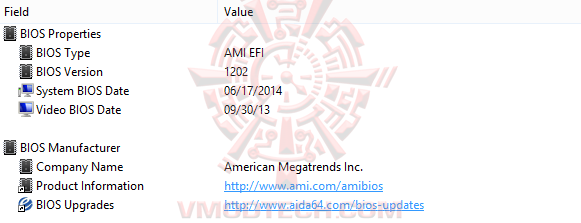

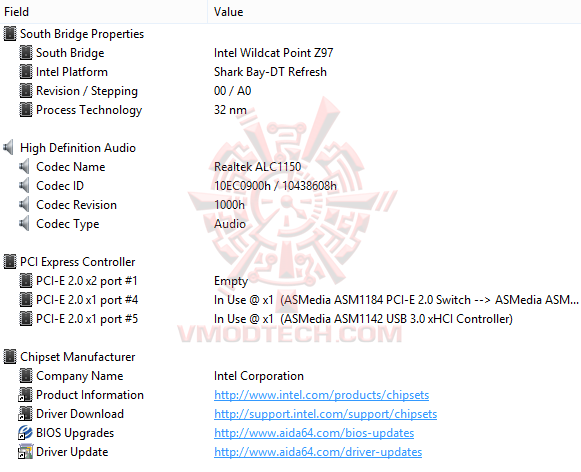

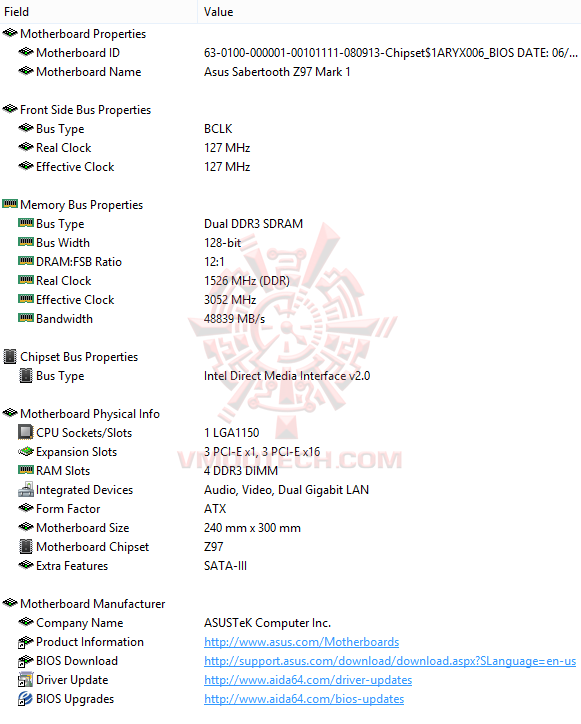

System Properties in AIDA64 Extreme Edition

ed1 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ed2 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ed3 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ed4 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ed5 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ed6 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ed7 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

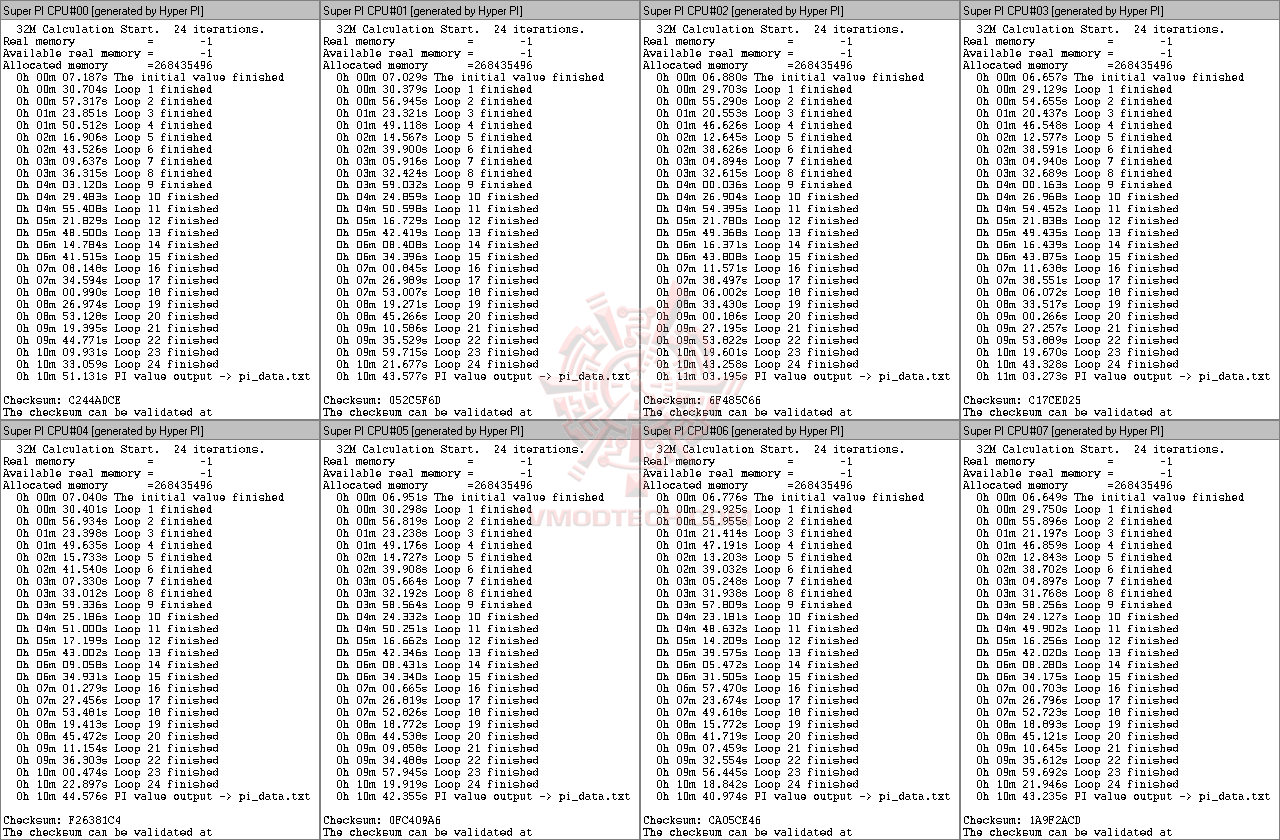

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

hpi 2 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

(Click ScreenShot to Enlarge)

แรงเสถียรผ่านกันแบบนิ่มๆ ด้วยเวลาที่แรงสุดขีดแห่ง DDR 3000+ จริงๆครับ โดยเฉพาะ SuperPI 32M พร้อมกัน 8 เธรด ในระดับเวลาเฉลี่ยที่ 10.49.039 นาที!!

————————————————–

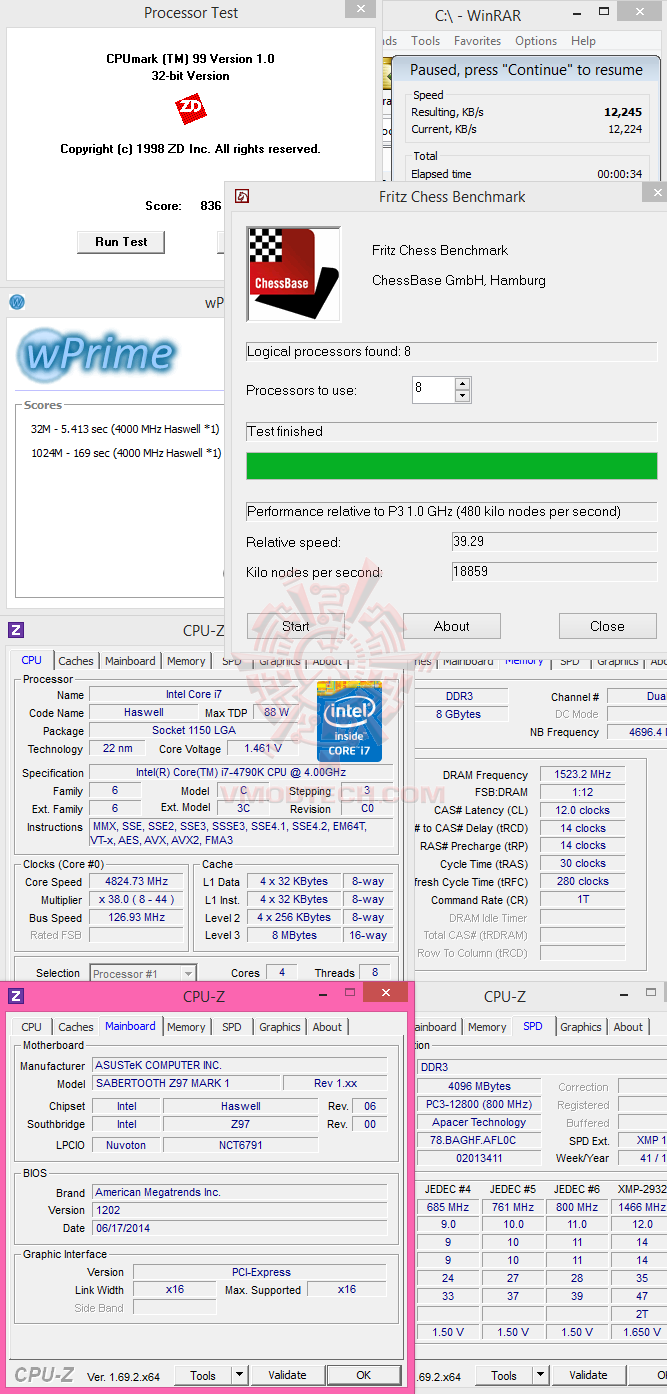

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ WINRAR กดกันไป 12,245 KB/s เลยทีเดียว

X264 FHD Benchmark

x264 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.08 FPS

CINEBENCH R9.5

c95 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CINEBENCH R10

c10 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CINEBENCH R11.5

c115 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CINEBENCH R15

c15 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CPU Queen

e2 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CPU PhotoWorxx

e3 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CPU ZLib

e4 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CPU AES

e5 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

CPU Hash

e6 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

FPU VP8

e7 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

FPU Julia

e8 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

FPU Mandel

e9 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

FPU SinJulia

e10 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

3DMark 05

05 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

3DMark 06

06 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

3DMark Vantage

07 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

3DMark 11

11 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

3DMark (2013)

13 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 55.1 FPS

AquaMark3 HWBOT edition

15 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

Settings

16 set ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

แรงงงงงงงง

————————————————–

NB Freq. Faster more than CPU Freq. Settings

uncore ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

และขอปิดท้ายจริงๆด้วยความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

sabertooth z97 mark i title ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

dsc 3753 ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS TUF SABERTOOTH Z97 MARK 1 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคในระดับยอดเยี่ยมและความสวยงามทหารทนถึกในแบบไม่ซ้ำใคร โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,824.7MHz Bclk 126.97MHz NB Freq. 4,697.8MHz DDR3 3,047MHz 12-14-14-30-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง ส่วนทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามรถถังหุ้มเกราะดุดันกันทุกมุมมอง และปิดท้ายด้วยการรับประกันหลังการขายระดับเทพที่ยาวนานถึง 5 ปีเต็ม ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 10,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790Kvmod award innovation best ASUS TUF SABERTOOTH Z97 MARK 1 Motherboard Review with Intel Core i7 4790K

.

ขอขอบคุณ

ASUS
