Motherboard Appearance

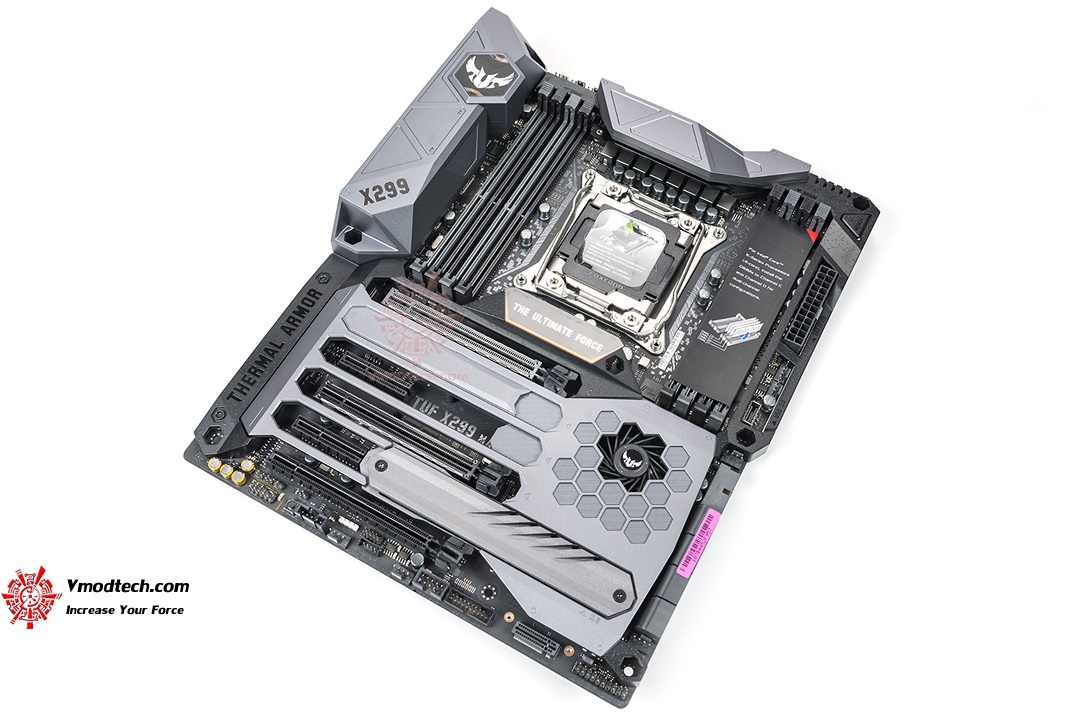

หน้าตาบอร์ด ASUS TUF X299 Mark 1 แบบเต็มๆครับ การปรับแต่งให้มีพื้นฐานเป็นสีดำสลับกับเทาที่สื่อถึงเสถียรภาพในการทำงาน

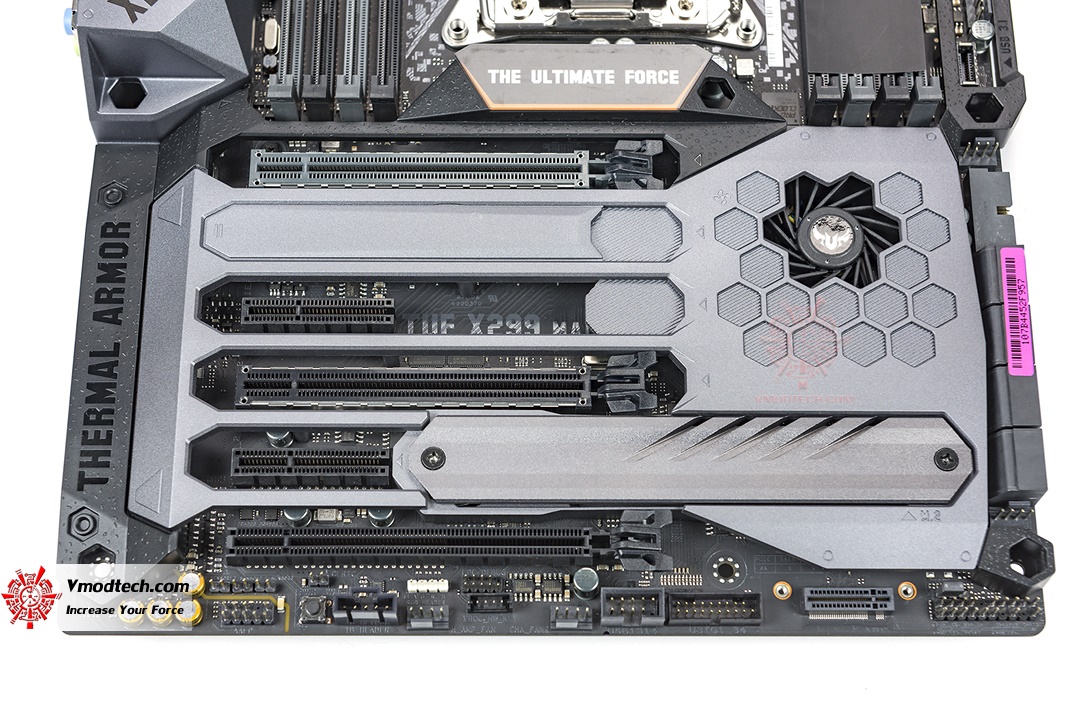

บริเวณสล๊อด PCIe และที่ฝาครอบสีเทาที่เห็นจะช่วยในการป้องกันฝุ่นละอองได้เป็นอย่างดีด้วยครับ และความสามารถในการเสียบใช้งานกราฟฟิกการ์ดที่ขึ้นอยู่กับเลนของ CPU ที่ใช้งานโดยมีรายละเอียดประกอบดังนี้นะคับ

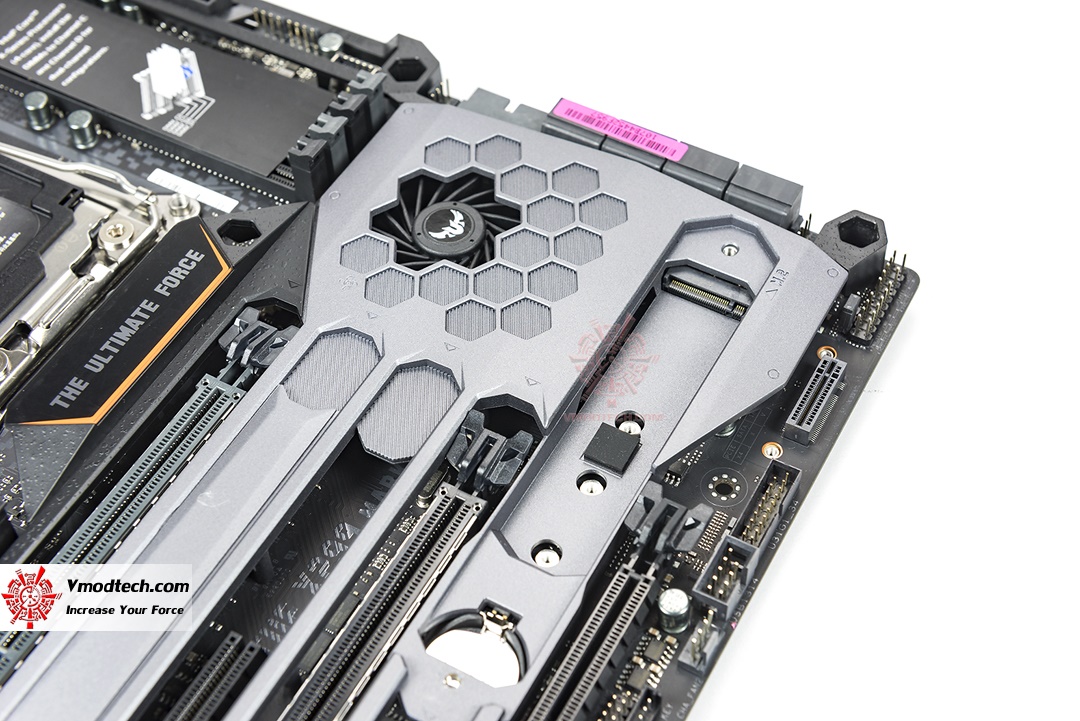

ตรงบริเวณท้ายๆบอร์ดนั้นจะสามารถถอดฝาครอบออกเพื่อทำการติดตั้ง SSD แบบ M.2 ได้หนึ่งตัว และที่ด้านขวามือของรูปนั้นจะสามารถติดตั้งได้อีกหนึ่งตัวด้วยครับ แต่ตรงนี้จะต้องติดตั้งแบบโด่ขึ้นมาจากบอร์ดนะครับ

1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 x4 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

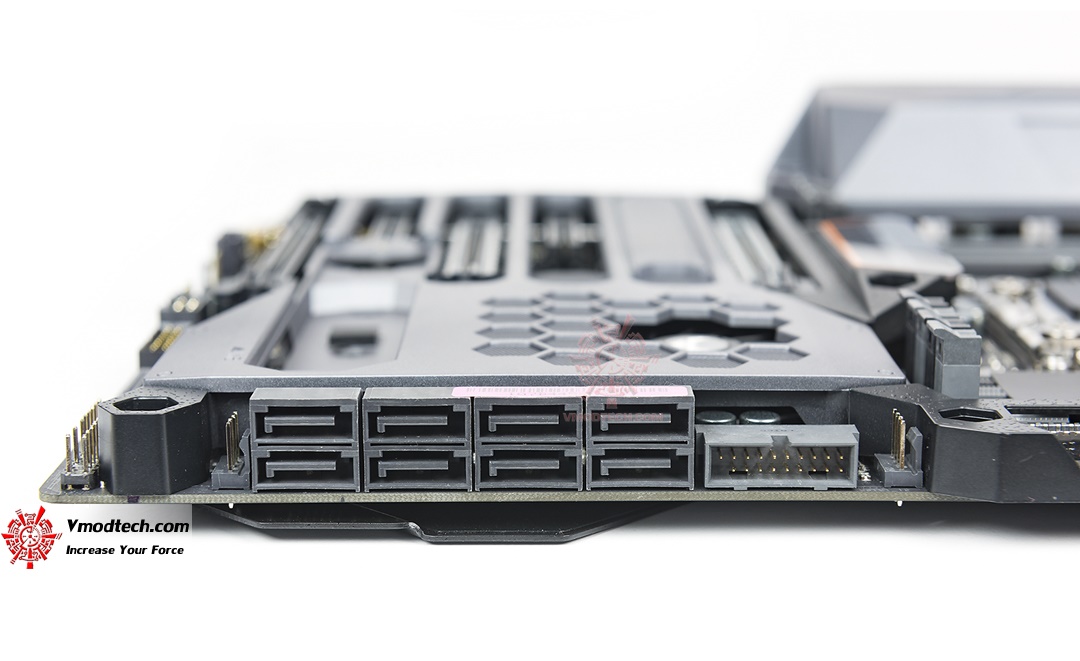

8 x SATA 6Gb/s connectors สำหรับเชื่อมต่อ HDD/SSD แบบ SATA III

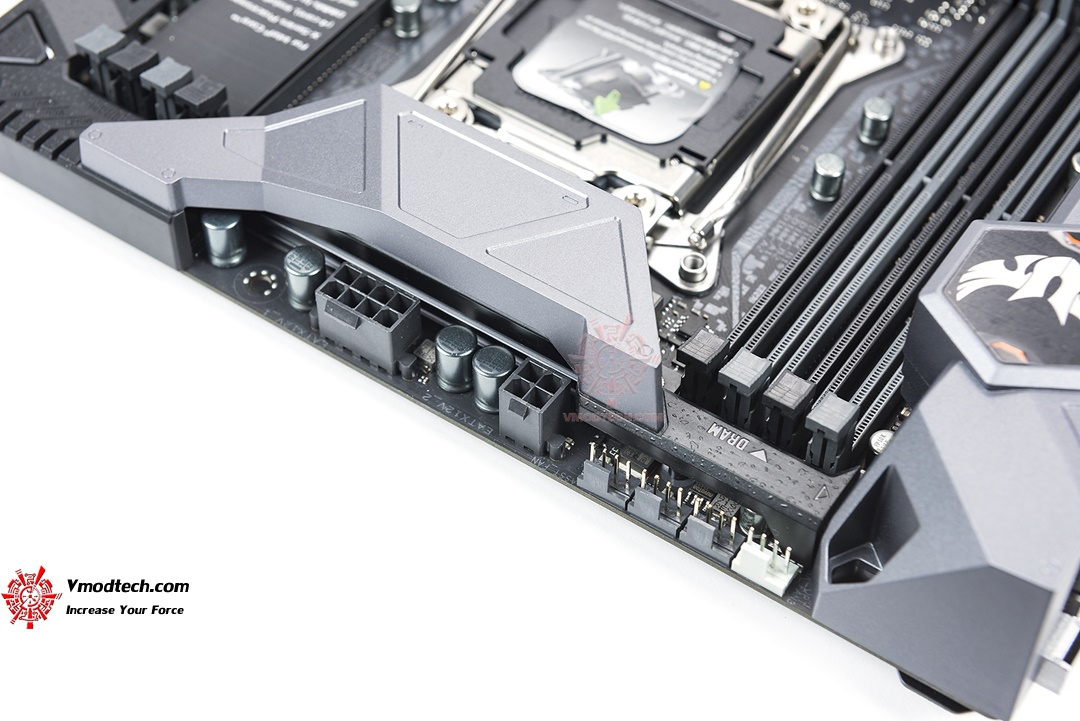

ด้านบนของบอร์ดจะเป็นที่เสียบไฟเลี้ยง CPU แบบแปดพินและหกพินอย่างละหัวครับ

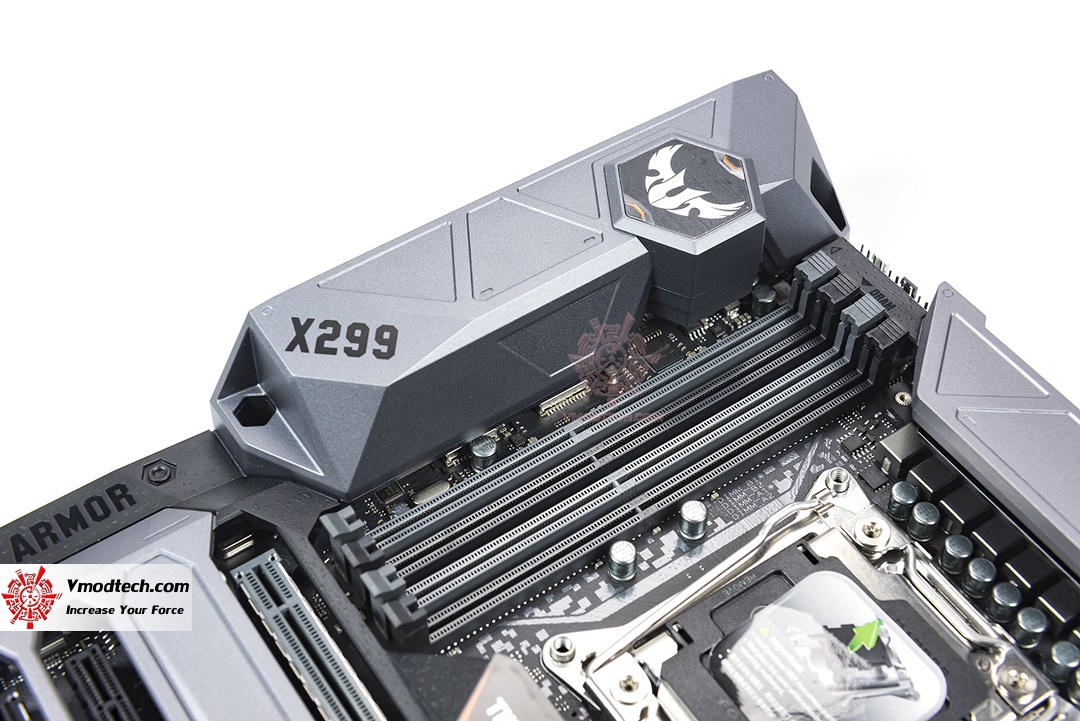

ฝาครอบฮีทซื้งค์ที่สวยงามมาก ด้านแรมนั้น มันรองรับแรมได้ตามรายละเอียดดังนี้ครับ

Intel® Core™ X-series Processors (6-core above)
8 x DIMM, Max. 128GB, DDR4 4000(O.C.)/3600(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Intel® Core™ X-series Processors (4-core)
4 x DIMM, Max. 64GB, DDR4 4000(O.C.)/3600(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
** Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.

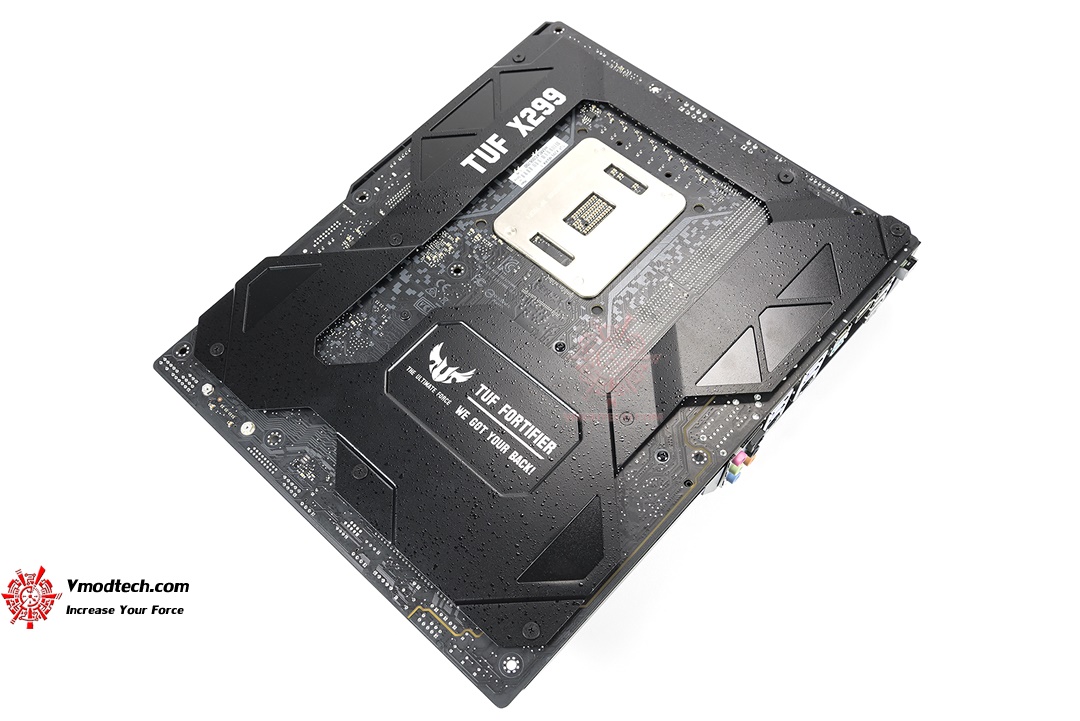

ด้านหลังของบอร์ดมีการติดตั้งแบคเพลทที่เรียกว่า TUF Fortifier ซึ่งจะช่วยระบายความร้อนด้านหลังบอร์ดได้อย่างรวดเร็ว

.
