ASUS TUF X470-PLUS GAMING REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 16/06/2019 19:57, 76,188 views / view in EnglishEN
«»
Share

ASUS TUF X470-PLUS GAMING Appearance

dsc 3107 ASUS TUF X470 PLUS GAMING REVIEW



มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS TUF X470-PLUS GAMING  รุ่นใหม่ล่าสุด ในซีรี่ย์ TUF รุ่นนี้ตัวท๊อป X470 จัดเต็มด้วยฟีเจอร์แบบครบครัน

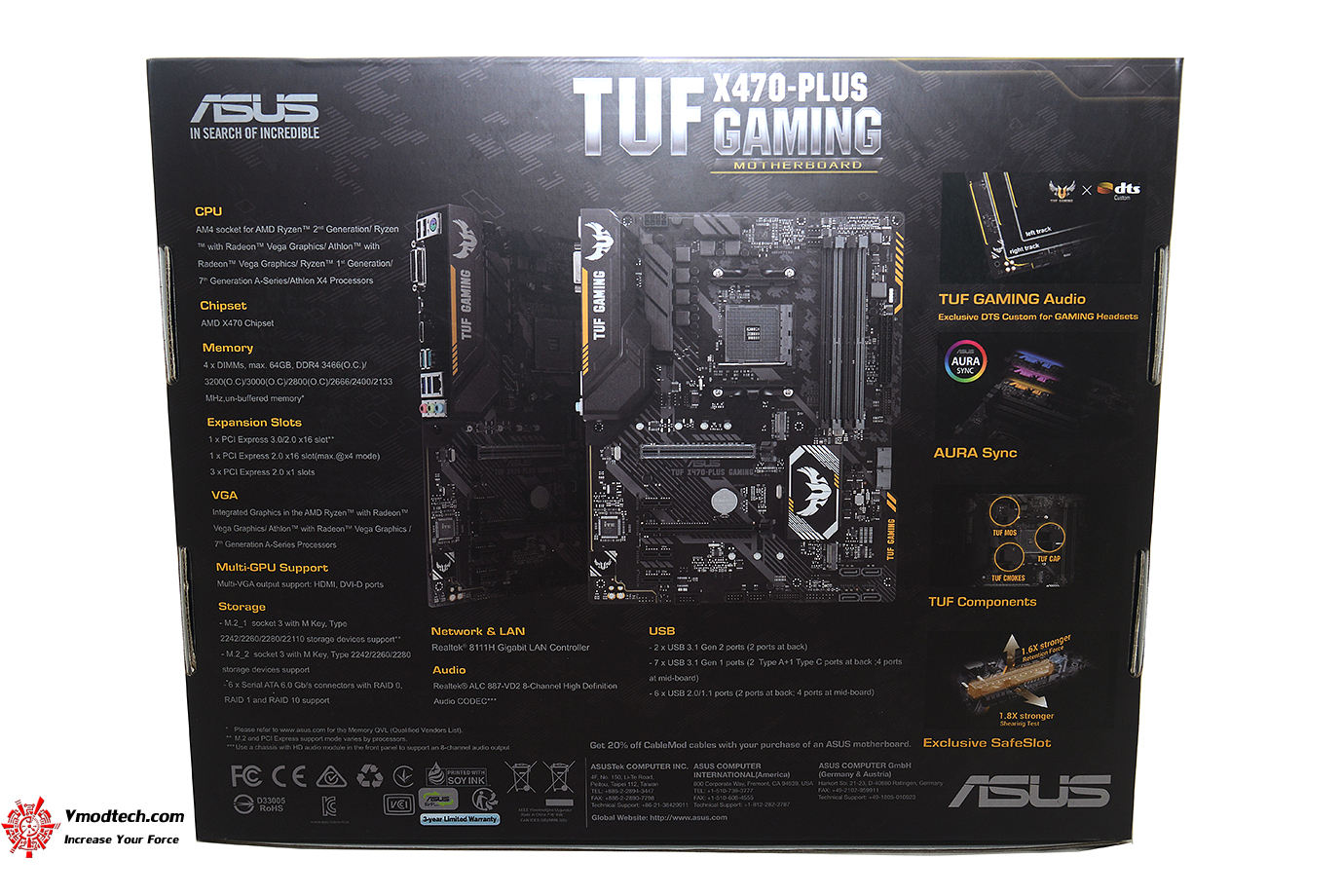

dsc 3116 ASUS TUF X470 PLUS GAMING REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

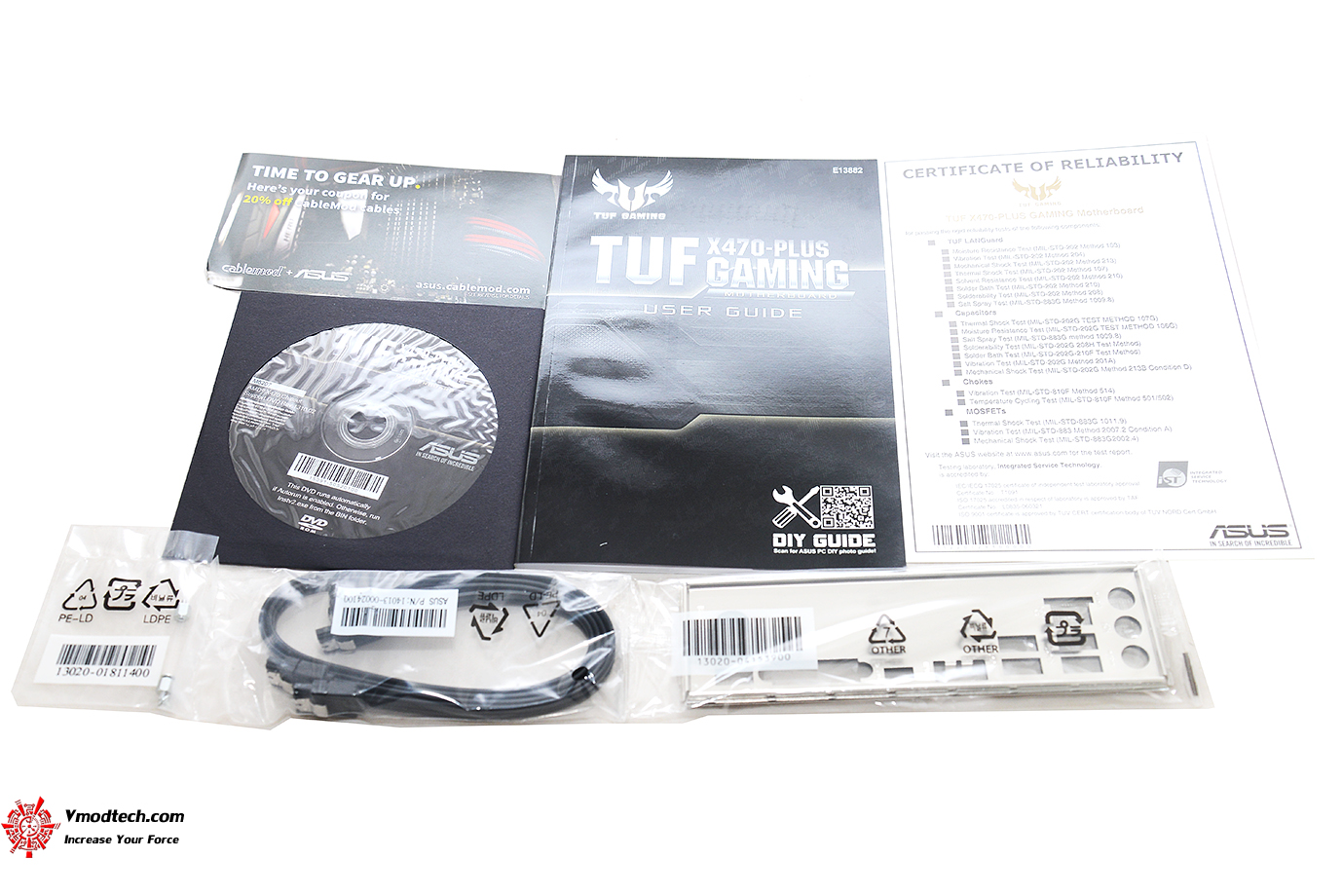

dsc 3130 ASUS TUF X470 PLUS GAMING REVIEW


อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 และโค๊ดต่างๆ

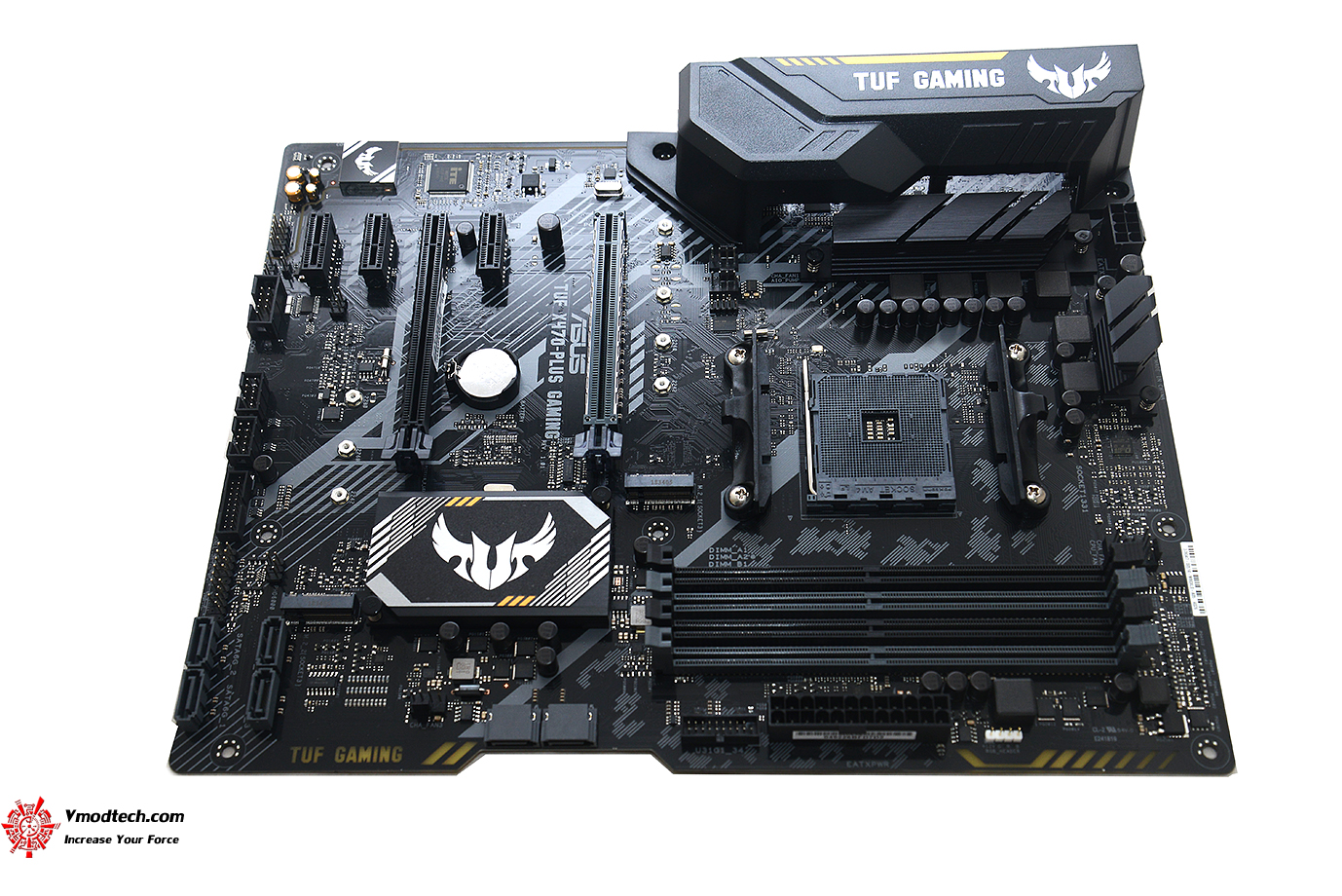

dsc 3139 ASUS TUF X470 PLUS GAMING REVIEW

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทพร้อมลวดลายสีเทาบนตัวเมนบอร์ด ฮีตซิงค์ระบายความร้อนภาคจ่ายไฟมีโลโก้ TUF GAMING ให้สวยงามครับทั้งด้านบนและฮีตซิงค์ชิบเซ็ตตรงด้านล่างครับ

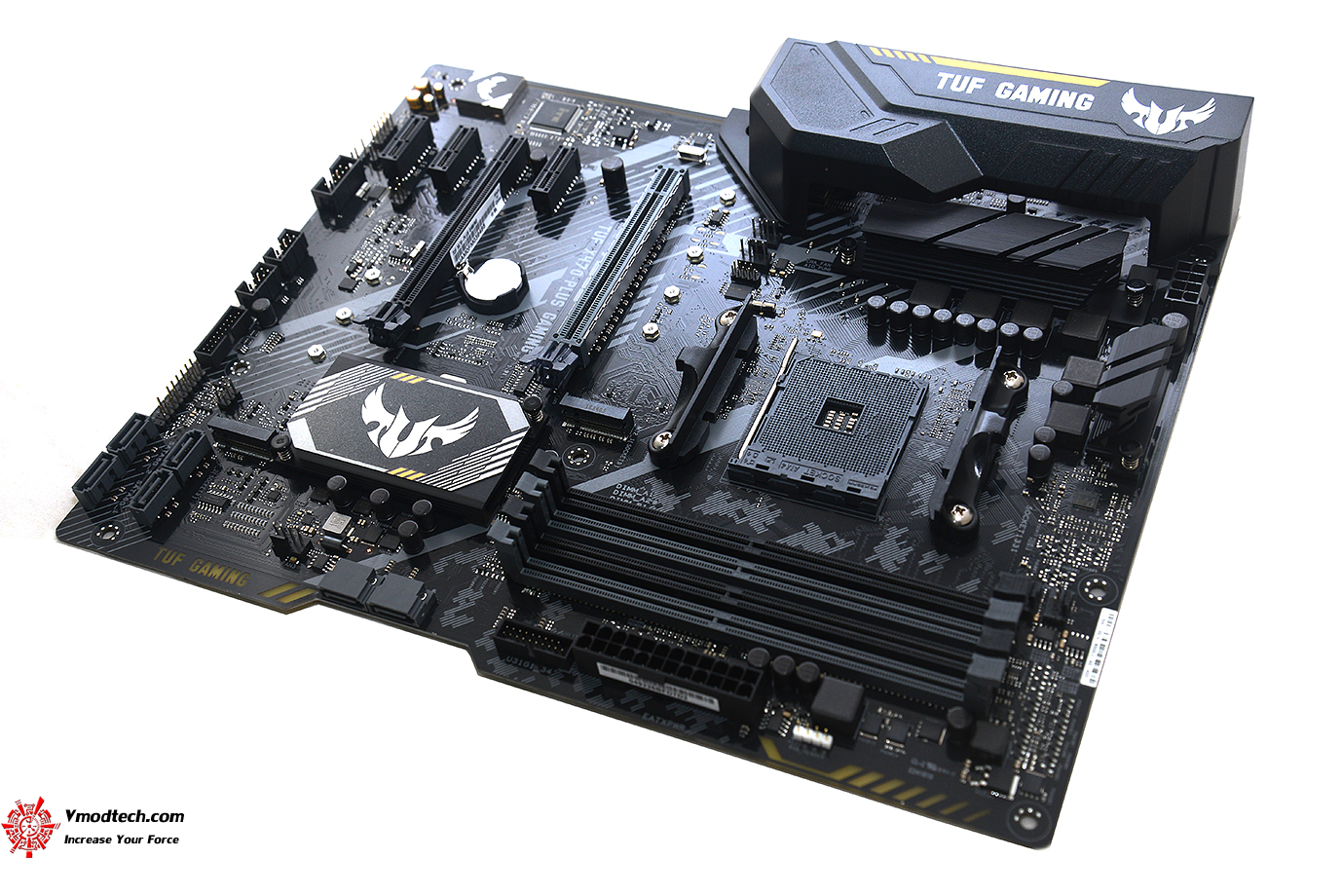

dsc 3142 ASUS TUF X470 PLUS GAMING REVIEW

เมนบอร์ดขนาด ATX Form Factor 12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

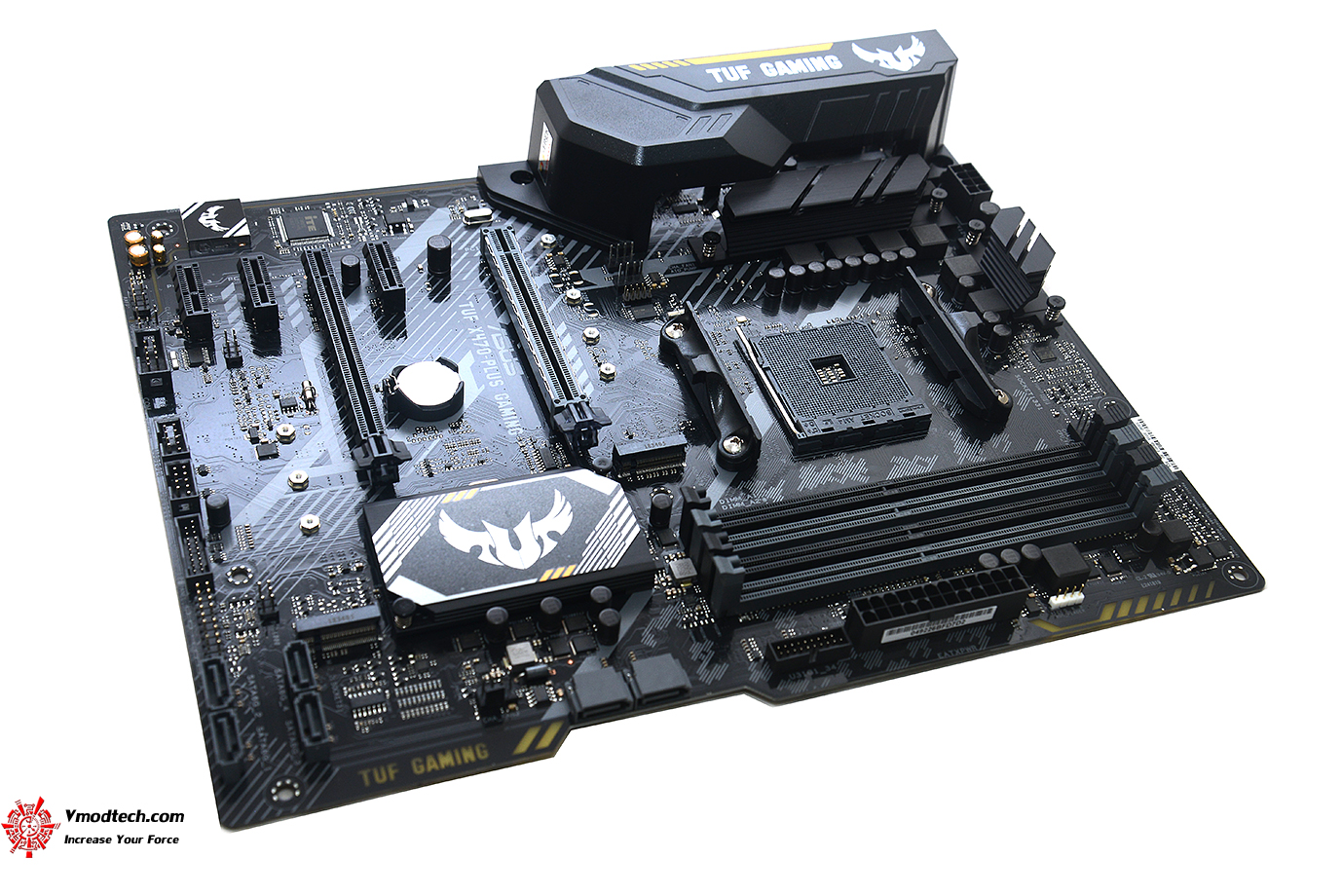

dsc 3152 ASUS TUF X470 PLUS GAMING REVIEW

ดีไซน์ตัวเมนบอร์ดดีไซน์สวยงามดูดุดันเลยครับ ด้านหน้าจะเว้าหักมุมเล็กน้อยเน้นการ DIY กับบรรดาอุปกรณ์อื่นๆได้เป็นอย่างดีครับ

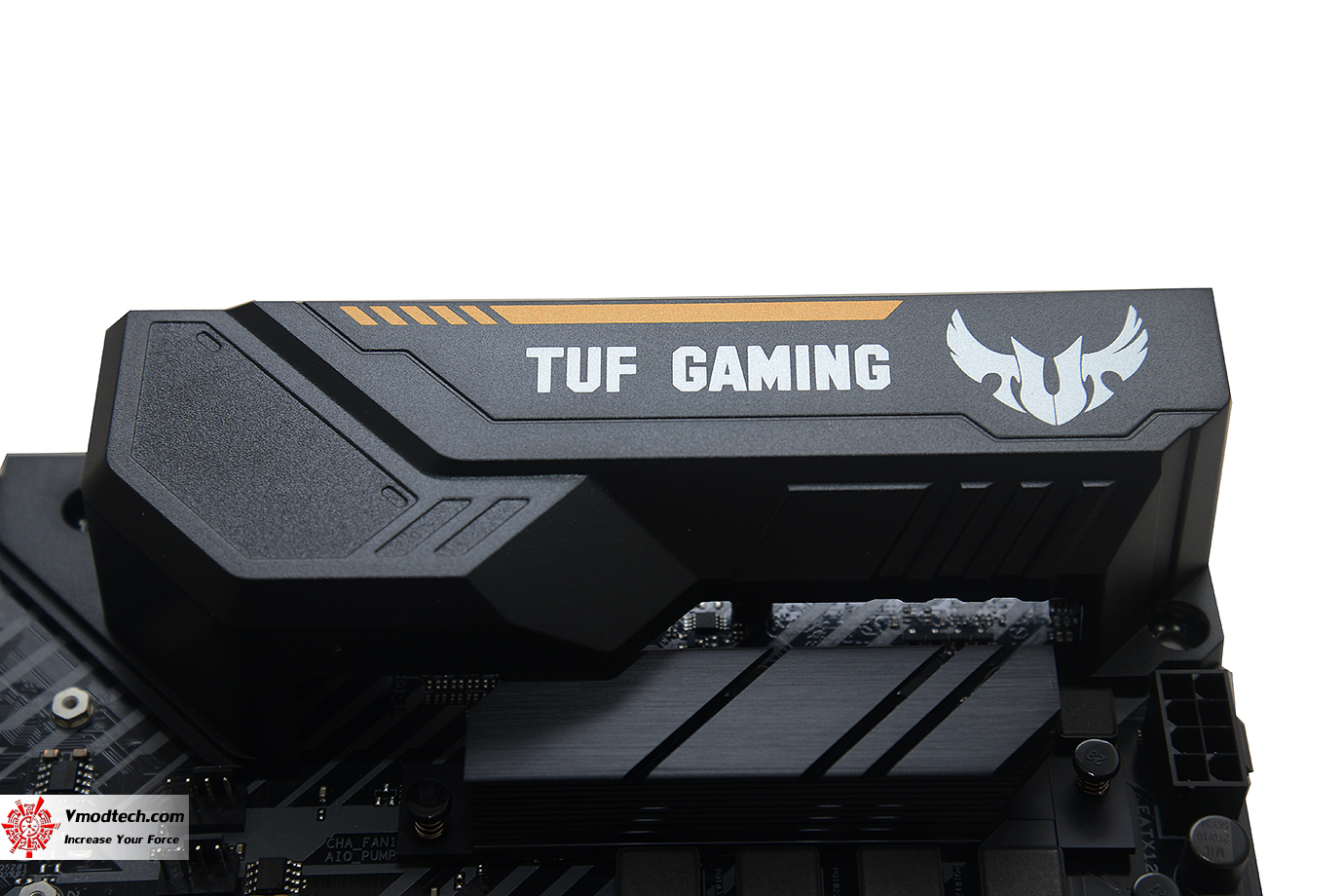

dsc 3162 ASUS TUF X470 PLUS GAMING REVIEW

ด้านบนจะมีฝาคลอปป้องกันบรรดา I/O ให้พร้อมโลโก้ TUF GAMING ครับ

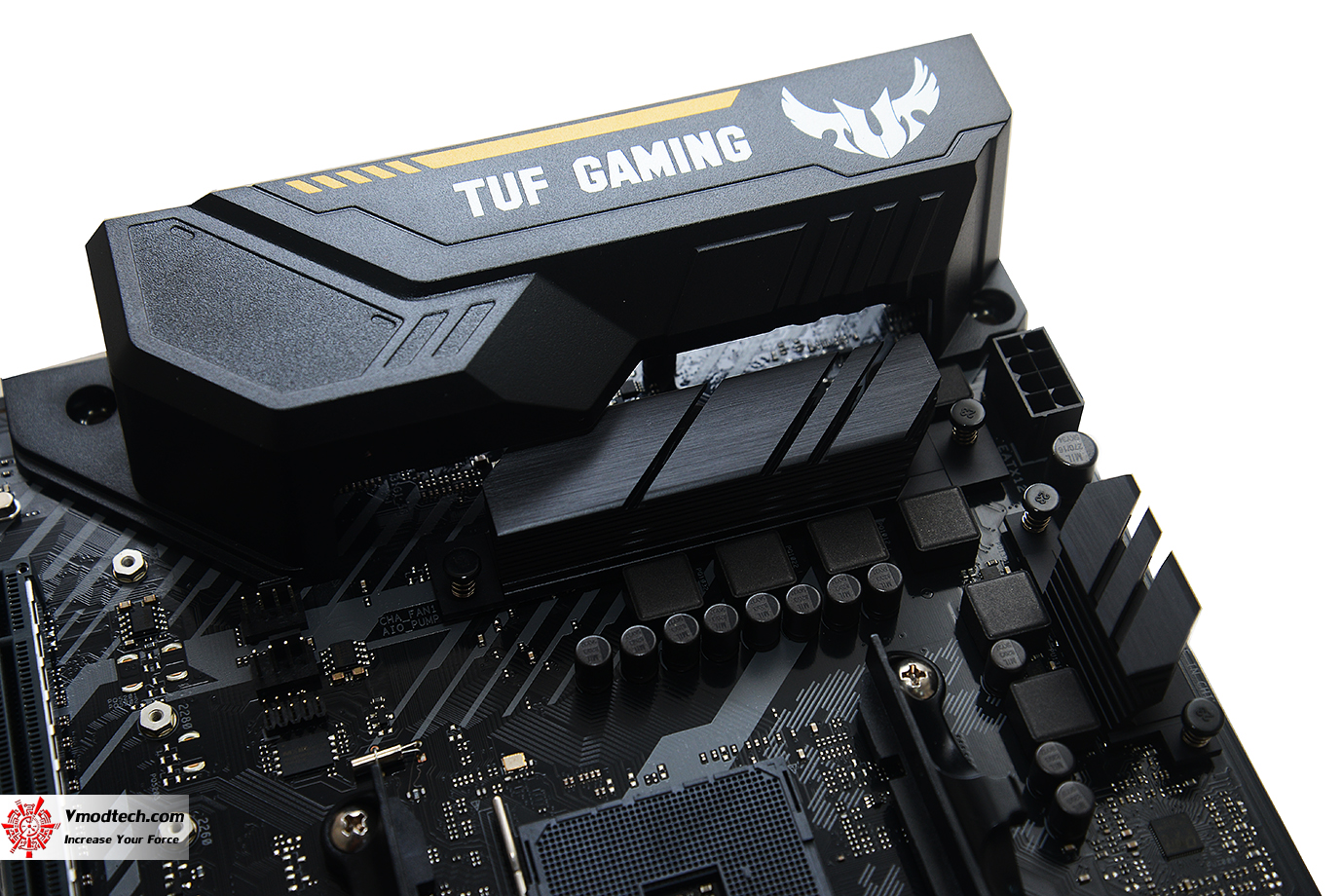

dsc 3166 ASUS TUF X470 PLUS GAMING REVIEW

ด้านบนภาคจ่ายไฟเป็น DIGI+VRM & EPU ใช้มอสเฟสแบบ TUF MOSFETs ที่ได้รับการรับรองมาตรฐานระดับทหารช่วยให้ MOSFETs ที่มีค่า RDS ต่ำ และ TUF Chokes ที่ได้รับการรับรองมาตรฐานระดับทหารช่วยให้ CPU มีเสถียรภาพช่วยเพิ่มเสถียรภาพของระบบและ TUF CAPACITORS ที่เน้นความทนทานผ่านการทดสอบที่ยาวนานถึง 5000ชั่วโมงเลยทีเดียว ภาคจ่ายไฟ 6เฟส DIGI+VRM & EPU พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics/Ryzen™ 1st Generation Processors  Supports CPU up to 8 cores

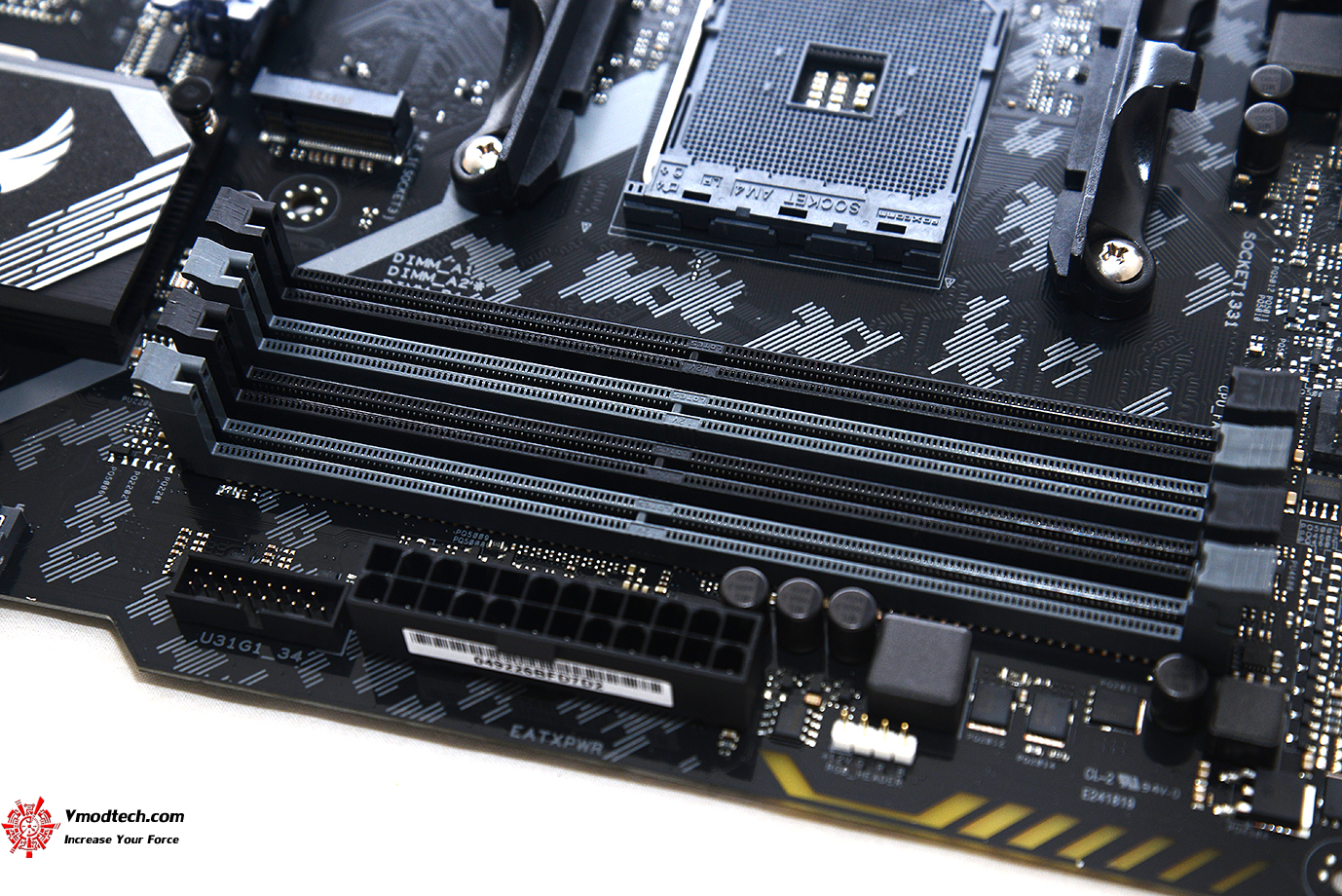

dsc 3170 ASUS TUF X470 PLUS GAMING REVIEW

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory

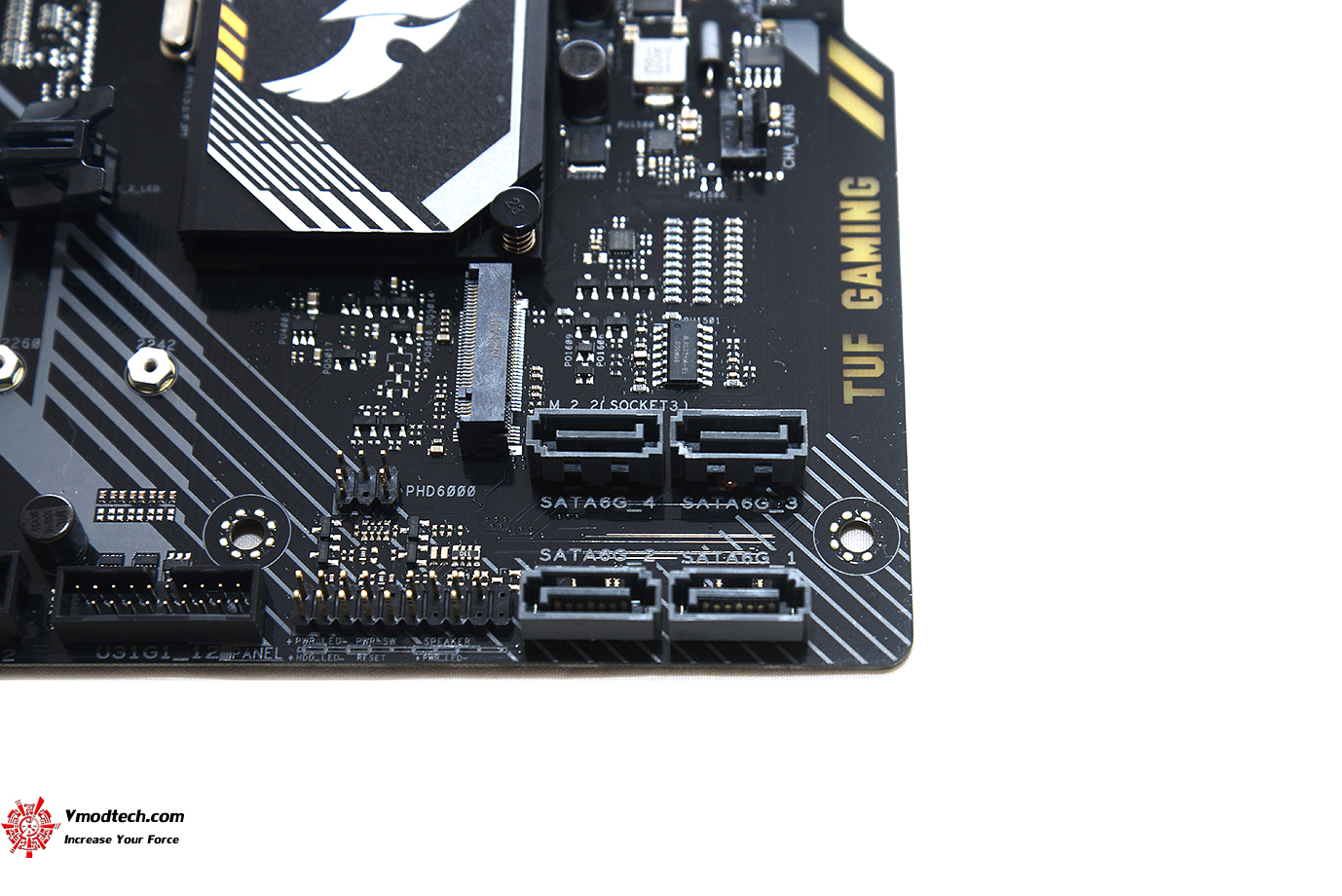

dsc 3216 ASUS TUF X470 PLUS GAMING REVIEW

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port

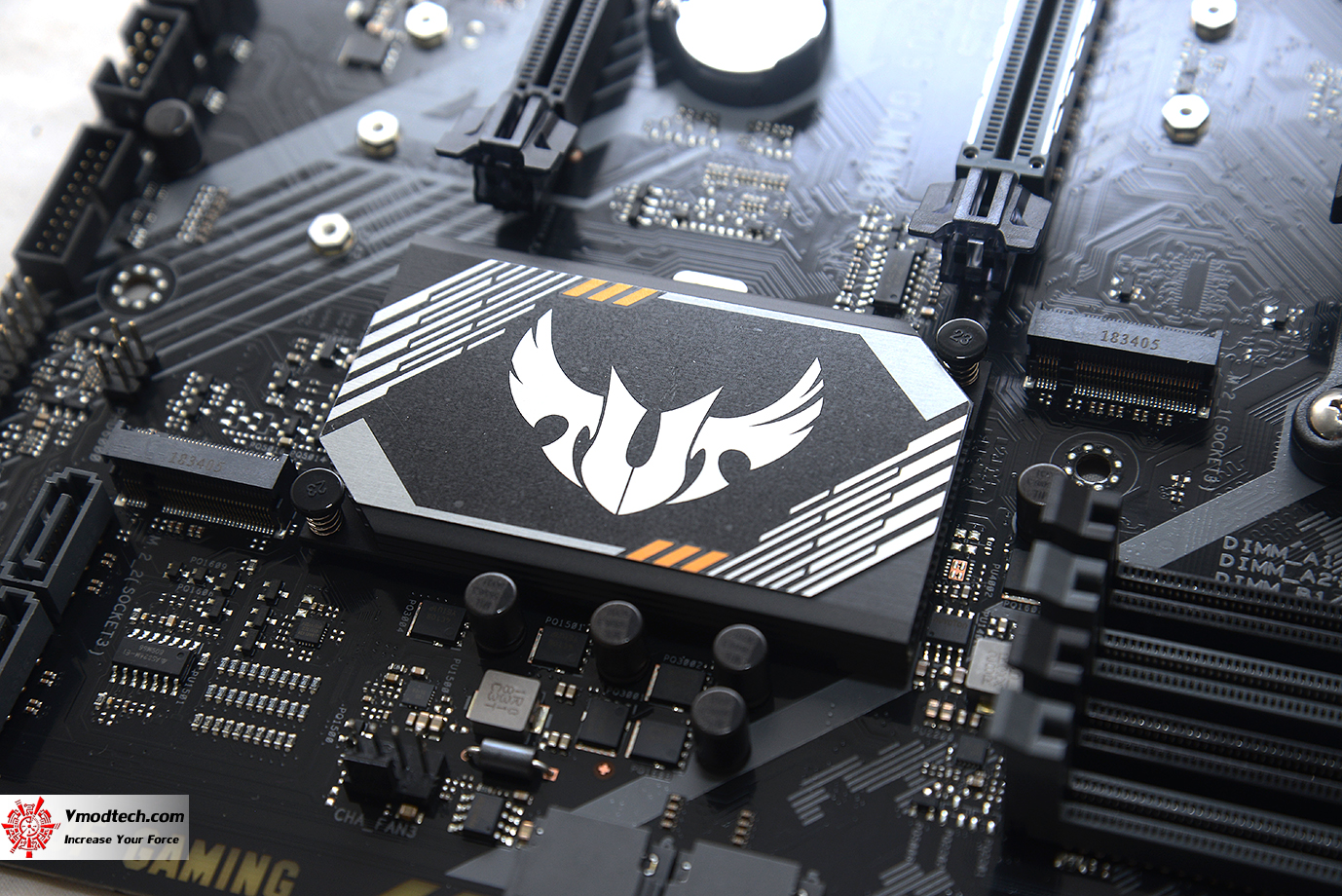

dsc 3197 ASUS TUF X470 PLUS GAMING REVIEW

ด้านบนชิบเซ็ตจะมีโลโก้ TUF GAMING

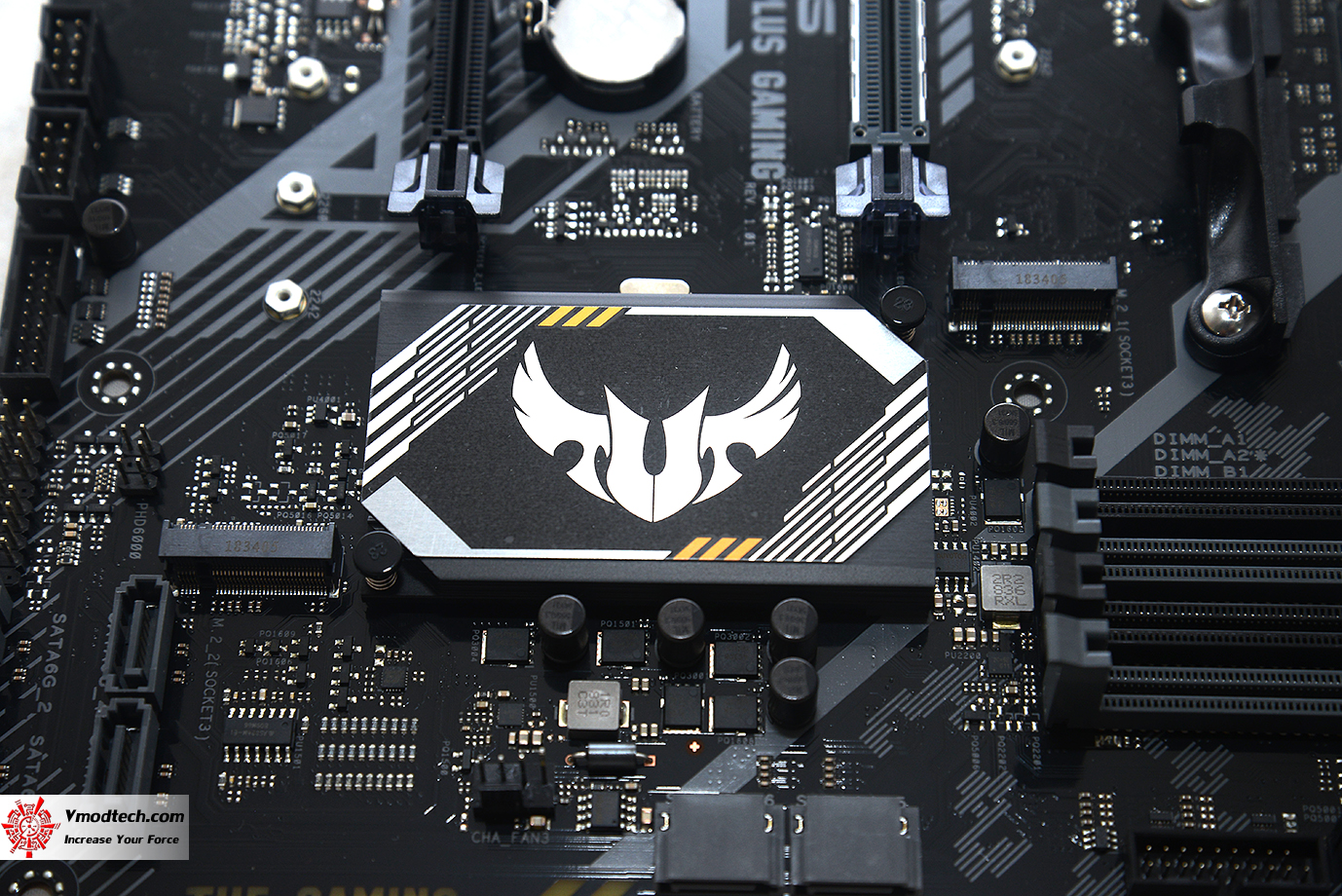

dsc 3178 ASUS TUF X470 PLUS GAMING REVIEW

ฮีตซิงค์ชิบเซ็ต AMD X470 ตัวฮีตซิงค์มีสีดำสลับลวดลายพร้อมโลโก้ TUF GAMING สวยงามโดดเด่นเลยครับ

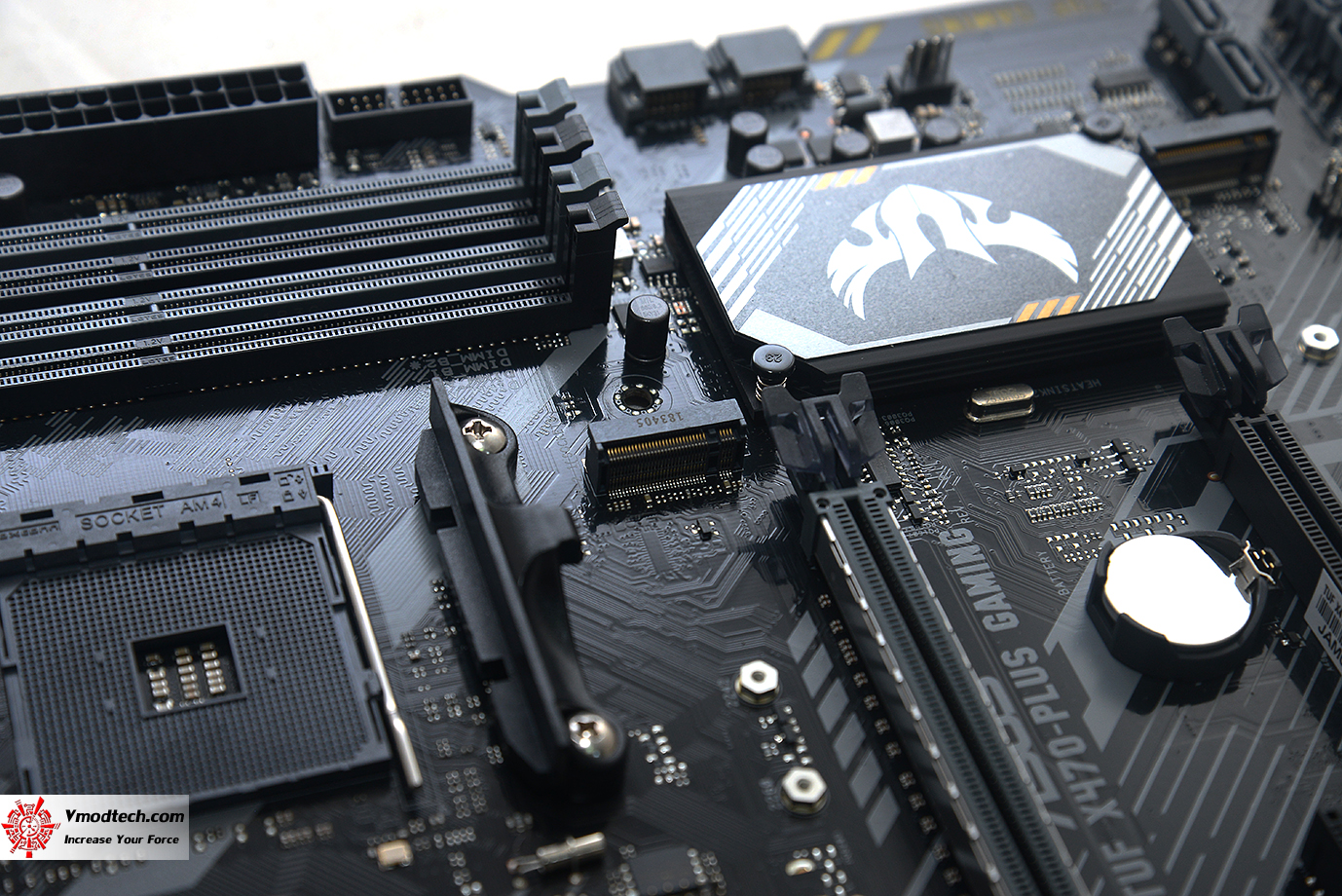

dsc 3244 ASUS TUF X470 PLUS GAMING REVIEW

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)

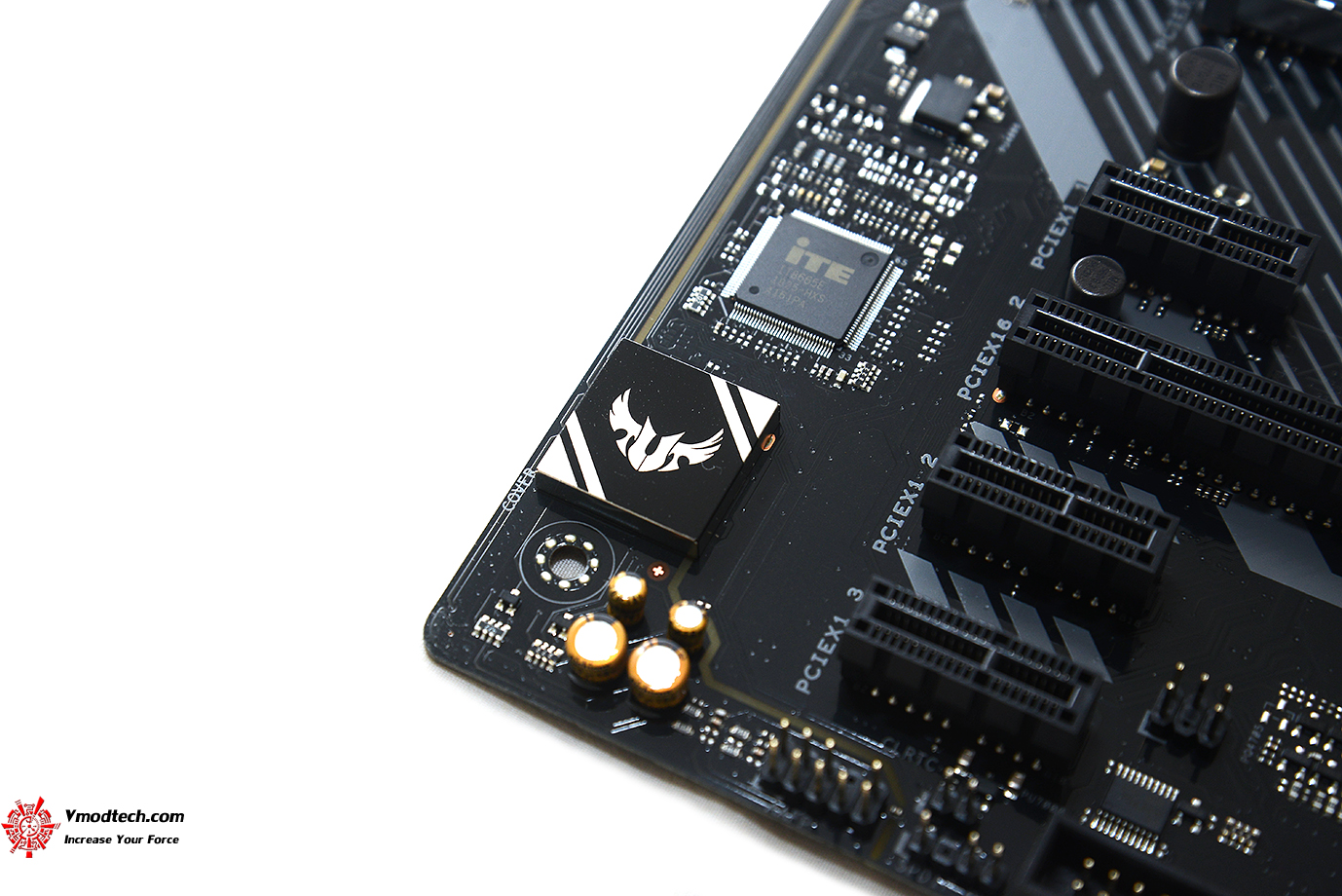

dsc 3233 ASUS TUF X470 PLUS GAMING REVIEW

ระบบเสียงเป็นRealtek® ALC887-VD2 8-Channel High Definition Audio CODEC พร้อมฟีเจอร์ Exclusive DTS Custom for GAMING Headsets พร้อมคาปาซิเตอร์คุณภาพเยี่ยมจากญี่ปุ่นครับกับระบบเสียงที่เป็นเอกลักษณ์เฉพาะตัวส่งมอบความสมจริงให้คอเกมส์มิ่งครับ ด้านบนมี TUF Gaming Audio Cover โลโก้ TUF ให้สวยงาม

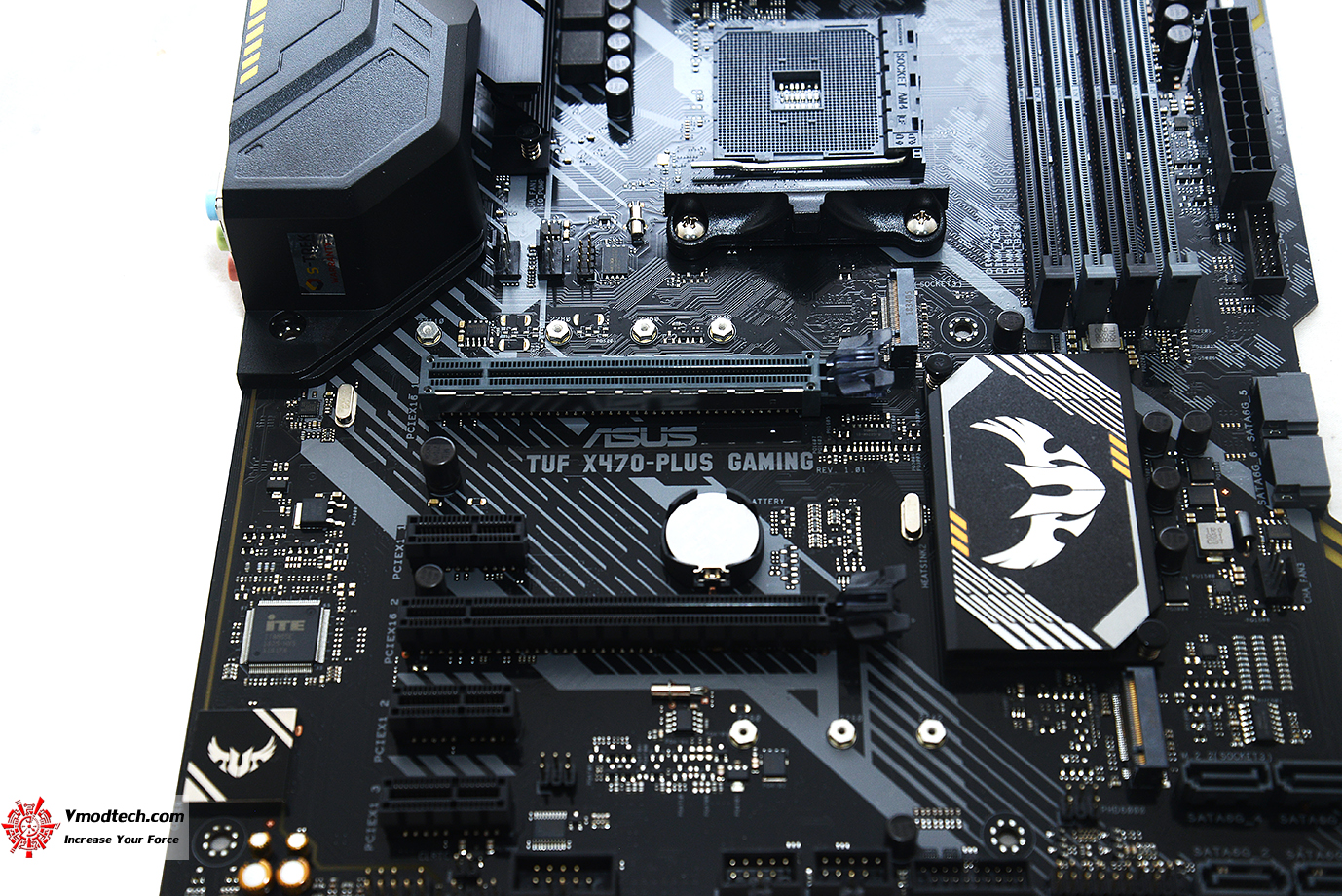

dsc 32231 ASUS TUF X470 PLUS GAMING REVIEW

สล๊อต PCI-E มี SafeSlot ให้ 1ช่องป้องกันอันตรายเสริมแกร่งให้แบบเต็มครับในช่องแรก ประกอบด้วย 1 x PCIe 3.0/2.0 x16 (x16 mode) , 1 x PCIe 3.0/2.0 x16 (x8 mode) , 1 x PCIe 2.0 x16 (max at x4 mode) , 3 x PCIe 2.0 x1

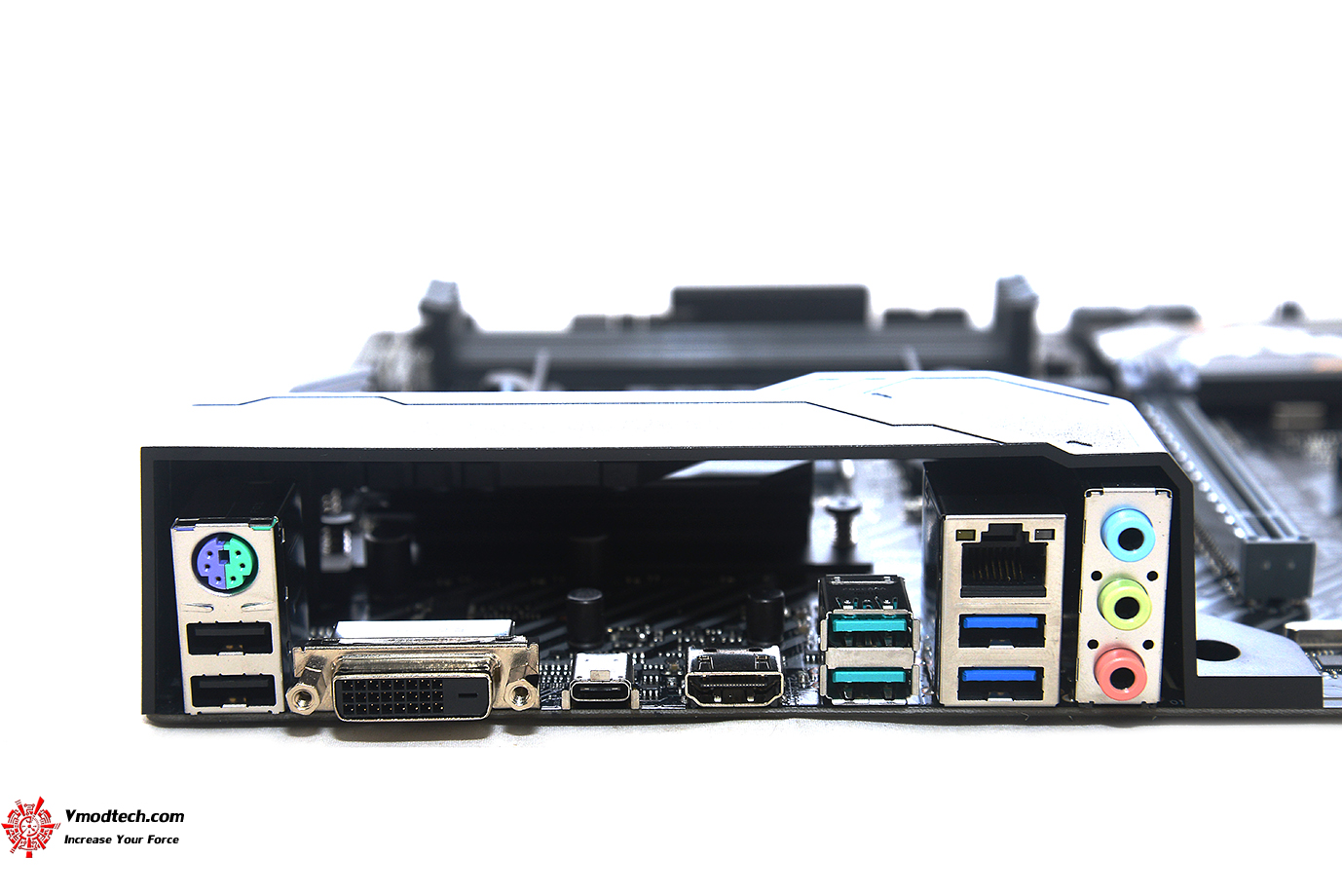

dsc 3249 ASUS TUF X470 PLUS GAMING REVIEW

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.1 Gen 2 Type-A,  , 1 x USB 3.1 Gen 1 (blue) USB Type-CTM,  , 2 x USB 2.0  , 2 x USB 3.1 Gen 1 (blue)  , 3 x Audio jack(s)

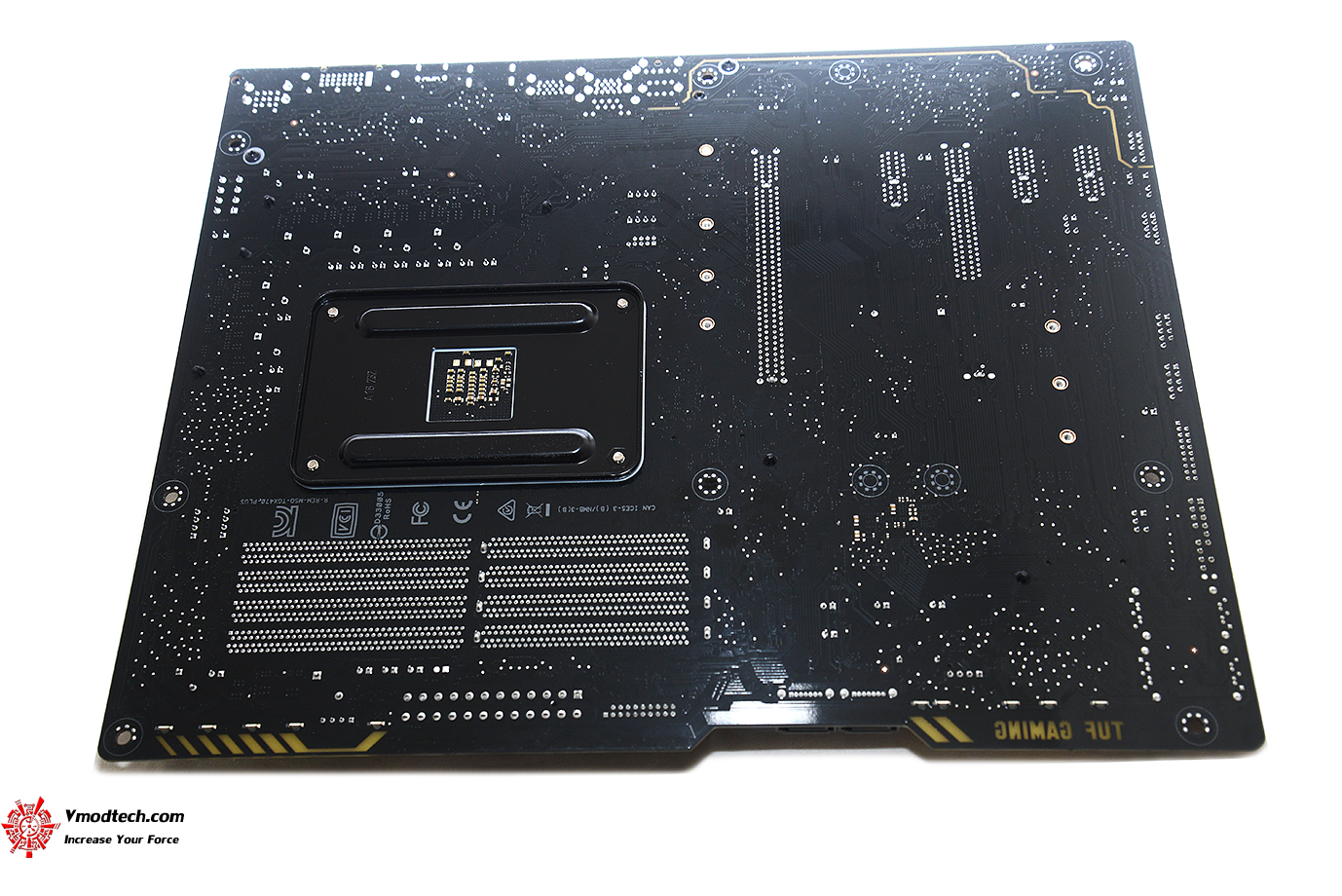

dsc 3281 ASUS TUF X470 PLUS GAMING REVIEW

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
