สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com วันนี้ผมมีรีวิวเมนบอร์ดในซีรี่ย์ X470 รุ่นใหม่ล่าสุดในซ๊อกเก็ต AM4 จากฝั่ง AMD มารีวิวให้ท่านได้ชมกันอีกครั้งครับ กับเมนบอร์ดในแบรนด์ ASUS แบรนด์ดังคุณภาพเยี่ยมระดับโลกที่เรารู้จักคุ้นเคยกันดี มากันในชื่อรุ่นเต็มๆว่า ASUS TUF X470-PLUS GAMING โดยเป็นเมนบอร์ดนาด ATX ขนาดใหญ่จากในรุ่น TUF GAMING ซีรี่ย์ The Ultimate Force (TUF) ซึ่งในคราวที่แล้วผมได้ทดสอบในรุ่น B450 ไปให้ท่านได้ชมกัน โดยในรุ่น X470 นี้ก็จะมีฟีเจอร์ที่คล้ายๆกันครับแต่จะมากกว่าและระบบต่างๆรวมไปถึงการโอเวอร์คล๊อกก็ทำได้ง่ายกว่าและละเอียดกว่า โดยเมนบอร์ดตระกูล TUF นั้นเน้นความทนทานในการใช้งานโดยใช้เทคโนโลยีในการผลิตเดียวกับที่ใช้ในอุสหกรรมทางทหารอย่างมีเสถียรภาพสำหรับตอบสนองการใช้งานและเล่นเกมได้ยาวนานตามที่คุณต้องการ รวมไปถึงระบบ TUF gaming alliance เป็นการร่วมมือระหว่าง ASUS กับผู้ผลิตอุปกรณ์ชั้นนำต่างๆที่ทำให้บรรดาอุปกรณ์ที่ใช้งานร่วมกับเมนบอร์ดมีประสิทธิภาพกับความแข็งแกร่งขึ้นด้วยคุณภาพในด้านการออกแบบที่สูงกว่ามาตราฐานและยังรับประกันความเข้ากันได้ของอุปกรณ์ ซึ่งดีไซน์การออกแบบมาในแนว TUF สวยงามดุดันพร้อมแสงไฟ AURA SYNC RGB ด้านหน้าเมนบอร์ดสามารถซิงค์กับบรรดาอุปกรณ์ที่รองรับได้อย่างสมบรูณ์แบบกันเลยครับ ในส่วนของฟีเจอร์การทำงานนั้นก็จัดเต็มตามแบบฉบับเมนบอร์ดในรุ่นท๊อปของซีรี่ย์เลยครับไม่ว่าจะเป็น Military-grade TUF Components  , TUF LANGuard , TUF Chokes , TUF Capacitors , TUF MOSFETs , Digi + VRM , I/O , ASUS SafeSlot , ESD Guards , GPU Temperature Sensing & Fan Xpert 4 Core ,  Exclusive DTS® Custom audio , ASUS AURA SYNC และอื่นๆอีกมากมายเลยครับ โดยวันนี้ทดสอบกับซีพียู AMD RYZEN 7 2700X ตัวท๊อปให้ชมกันเหมือนเช่นเคยครับ เดี๋ยวเราไปชมในบททดสอบฉบับเต็มได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS TUF X470-PLUS GAMING กันต่อเลยครับ

ASUS TUF X470-PLUS GAMING Appearance

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS TUF X470-PLUS GAMING  รุ่นใหม่ล่าสุด ในซีรี่ย์ TUF รุ่นนี้ตัวท๊อป X470 จัดเต็มด้วยฟีเจอร์แบบครบครัน

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 และโค๊ดต่างๆ

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทพร้อมลวดลายสีเทาบนตัวเมนบอร์ด ฮีตซิงค์ระบายความร้อนภาคจ่ายไฟมีโลโก้ TUF GAMING ให้สวยงามครับทั้งด้านบนและฮีตซิงค์ชิบเซ็ตตรงด้านล่างครับ

เมนบอร์ดขนาด ATX Form Factor 12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ดีไซน์ตัวเมนบอร์ดดีไซน์สวยงามดูดุดันเลยครับ ด้านหน้าจะเว้าหักมุมเล็กน้อยเน้นการ DIY กับบรรดาอุปกรณ์อื่นๆได้เป็นอย่างดีครับ

ด้านบนจะมีฝาคลอปป้องกันบรรดา I/O ให้พร้อมโลโก้ TUF GAMING ครับ

ด้านบนภาคจ่ายไฟเป็น DIGI+VRM & EPU ใช้มอสเฟสแบบ TUF MOSFETs ที่ได้รับการรับรองมาตรฐานระดับทหารช่วยให้ MOSFETs ที่มีค่า RDS ต่ำ และ TUF Chokes ที่ได้รับการรับรองมาตรฐานระดับทหารช่วยให้ CPU มีเสถียรภาพช่วยเพิ่มเสถียรภาพของระบบและ TUF CAPACITORS ที่เน้นความทนทานผ่านการทดสอบที่ยาวนานถึง 5000ชั่วโมงเลยทีเดียว ภาคจ่ายไฟ 6เฟส DIGI+VRM & EPU พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics/Ryzen™ 1st Generation Processors  Supports CPU up to 8 cores

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port

ด้านบนชิบเซ็ตจะมีโลโก้ TUF GAMING

ฮีตซิงค์ชิบเซ็ต AMD X470 ตัวฮีตซิงค์มีสีดำสลับลวดลายพร้อมโลโก้ TUF GAMING สวยงามโดดเด่นเลยครับ

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)

ระบบเสียงเป็นRealtek® ALC887-VD2 8-Channel High Definition Audio CODEC พร้อมฟีเจอร์ Exclusive DTS Custom for GAMING Headsets พร้อมคาปาซิเตอร์คุณภาพเยี่ยมจากญี่ปุ่นครับกับระบบเสียงที่เป็นเอกลักษณ์เฉพาะตัวส่งมอบความสมจริงให้คอเกมส์มิ่งครับ ด้านบนมี TUF Gaming Audio Cover โลโก้ TUF ให้สวยงาม

สล๊อต PCI-E มี SafeSlot ให้ 1ช่องป้องกันอันตรายเสริมแกร่งให้แบบเต็มครับในช่องแรก ประกอบด้วย 1 x PCIe 3.0/2.0 x16 (x16 mode) , 1 x PCIe 3.0/2.0 x16 (x8 mode) , 1 x PCIe 2.0 x16 (max at x4 mode) , 3 x PCIe 2.0 x1

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.1 Gen 2 Type-A,  , 1 x USB 3.1 Gen 1 (blue) USB Type-CTM,  , 2 x USB 2.0  , 2 x USB 3.1 Gen 1 (blue)  , 3 x Audio jack(s)

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ

Bios interface

หน้าจอหลักแสดงรายละเอียดเมนูการทำงานต่างๆแบบ TUF UEFI ที่เน้นการใช้งานที่ง่ายดายครับ

หน้าแรกเมนูแสดงรายละเอียดของการเซ็ตค่าต่างๆ

ระบบปรับแต่งโอเวอร์คล๊อก OC ทั้งบัส ตัวคูณ บัสแรม เซ็ตค่ากันง่ายๆครับ โดยระบบไฟจะเป็นแบบ Off Set +/- เพิ่มเอาครับ

หน้าหลักมีโชว์บรรดาอุณหภูมิ ไฟเลี้ยงจุดต่างๆ สถานะพัดลม และการปรับแต่งส่วนอื่นๆให้แบบครบครันครับ

ค่าเมนู Advanced Setting รายละเอียดต่างๆของระบบภายในตัวเมนบอร์ด

เมนู Boot ในการจัดการบรรดาอุปกรณ์จัดเก็บข้อมูลต่างๆทั้ง HDD SSD M.2 และบรรดาแฟลสไดร์ฟนั่นเองครับ

ระบบ Q-Fan Control ก็มีมาให้ใช้งานครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

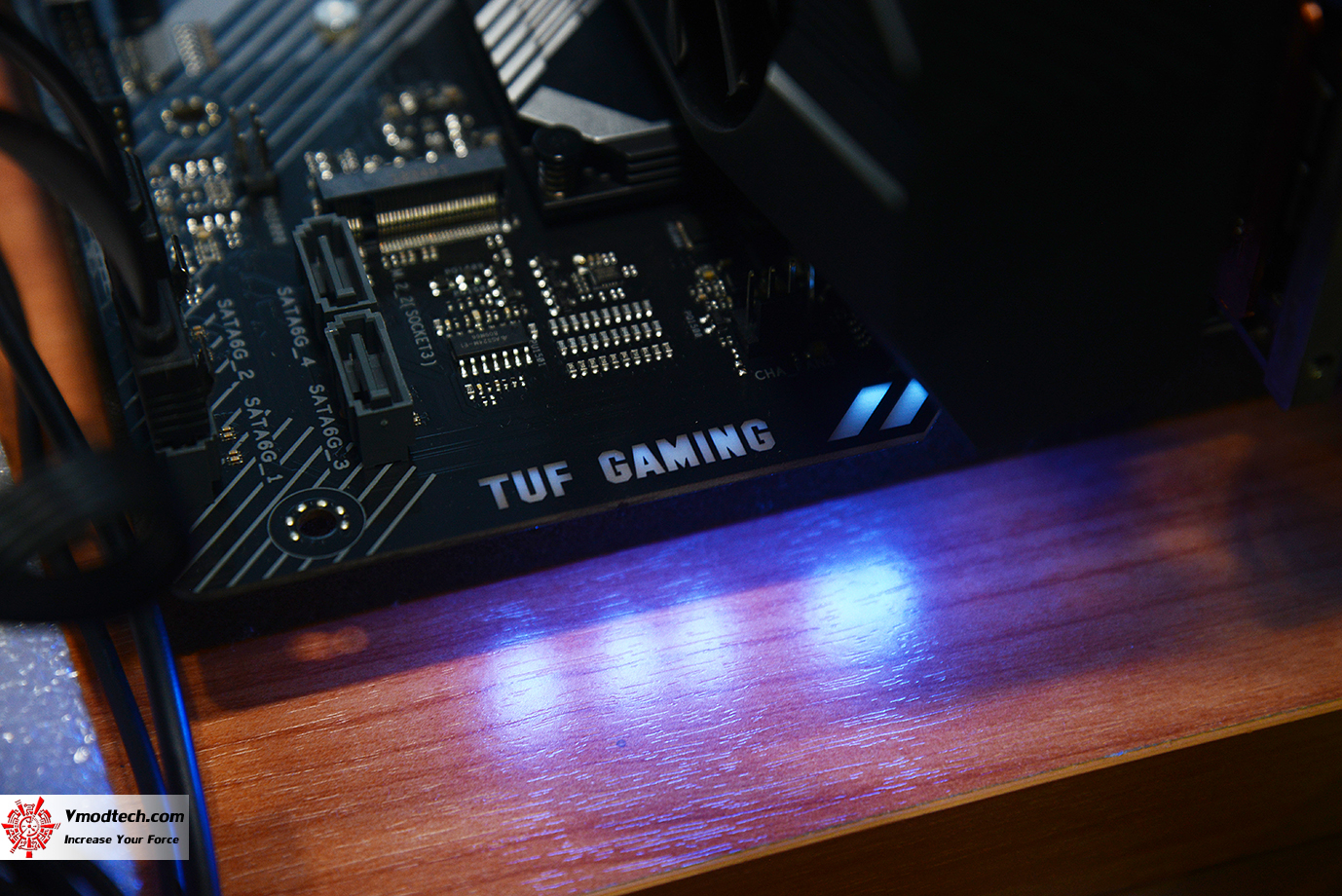

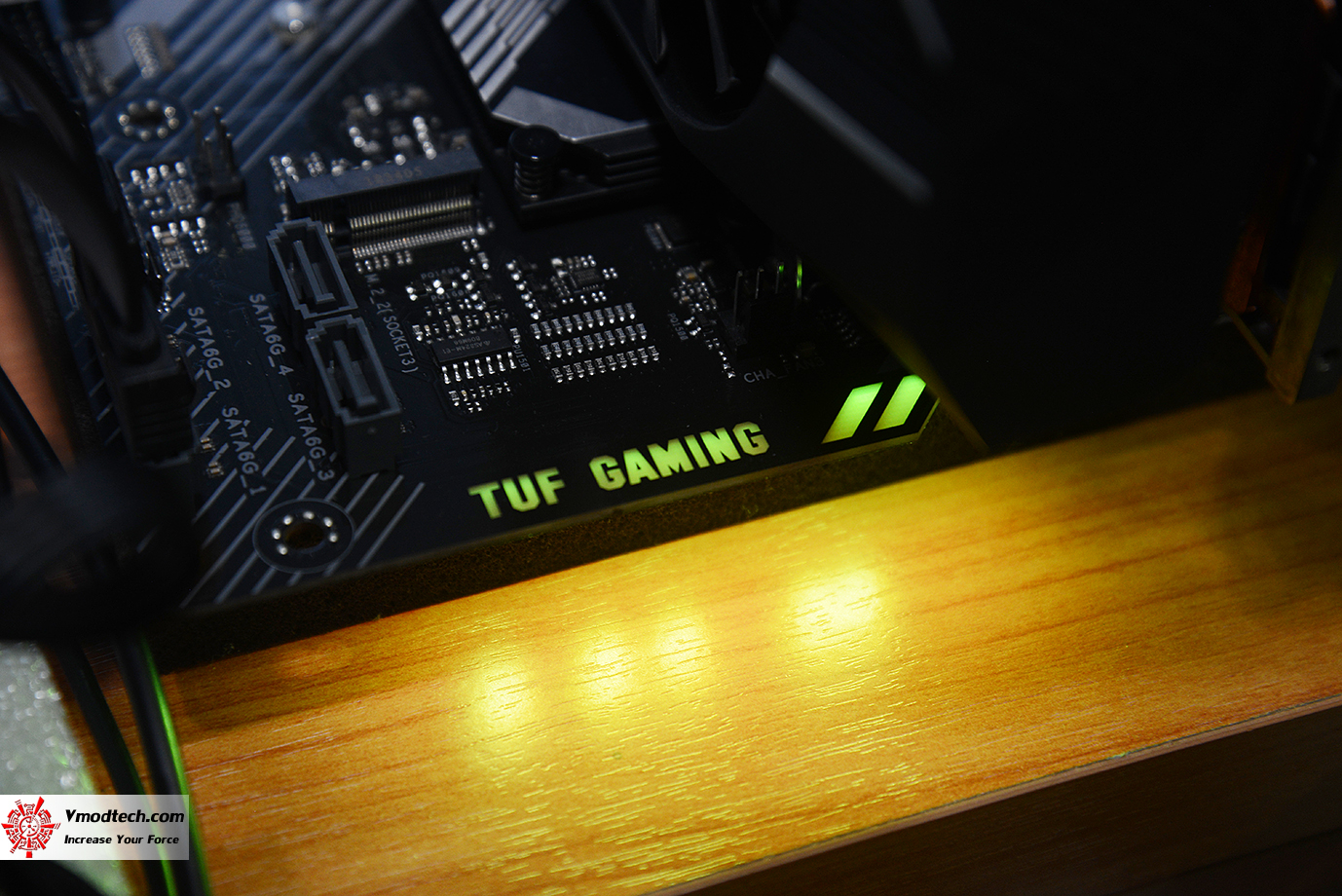

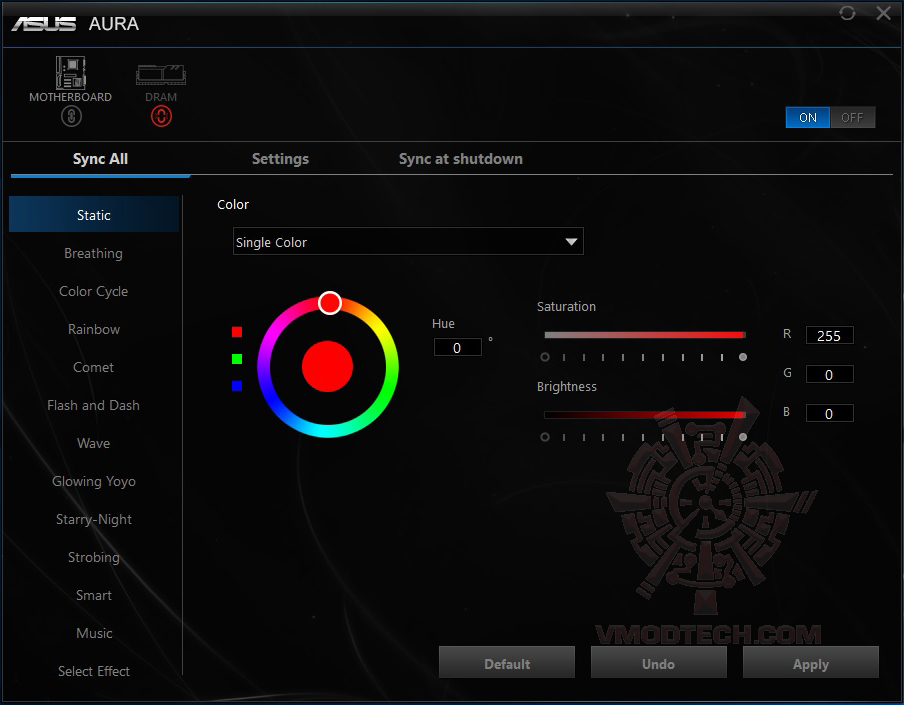

ASUS AURA SYNC RGB

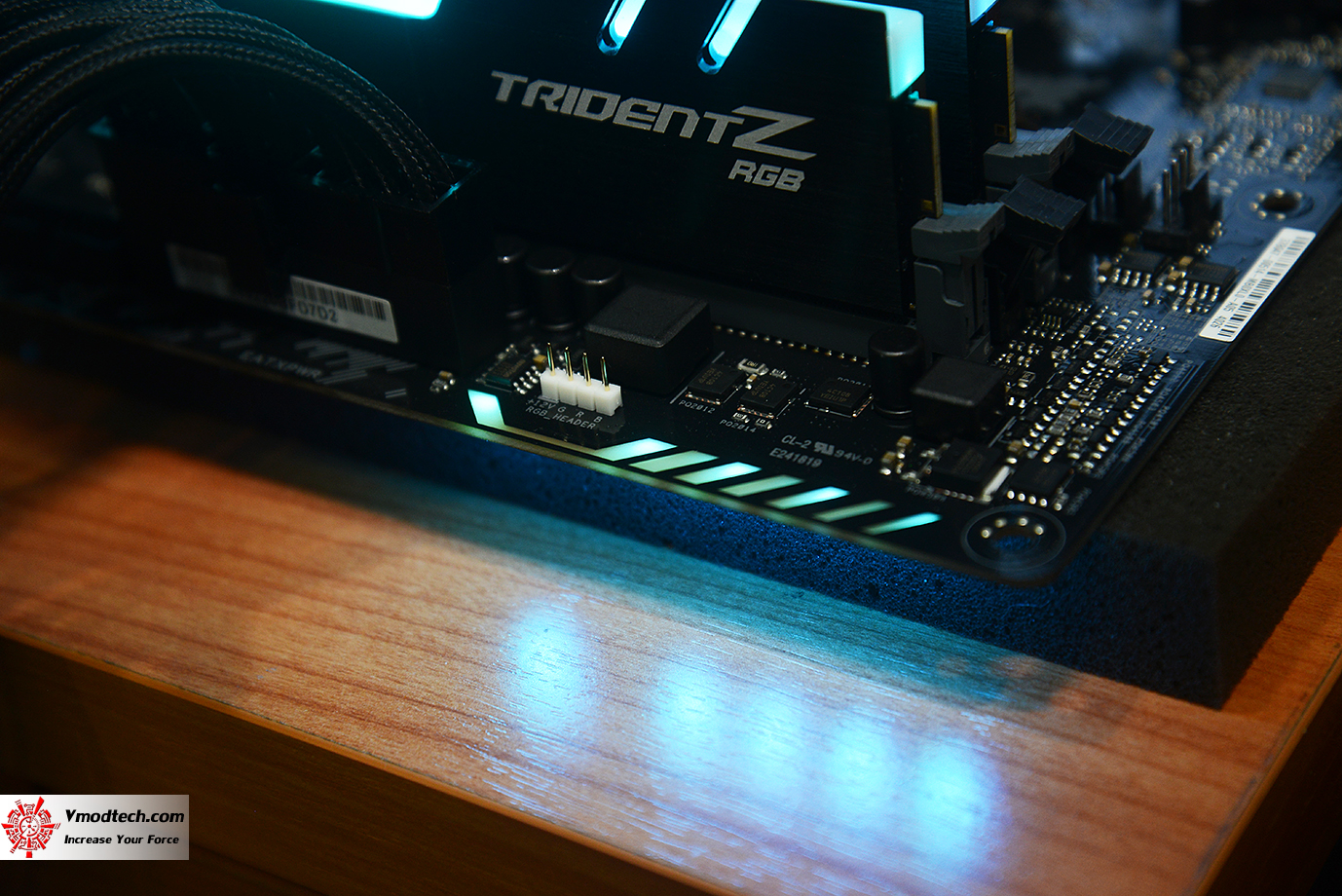

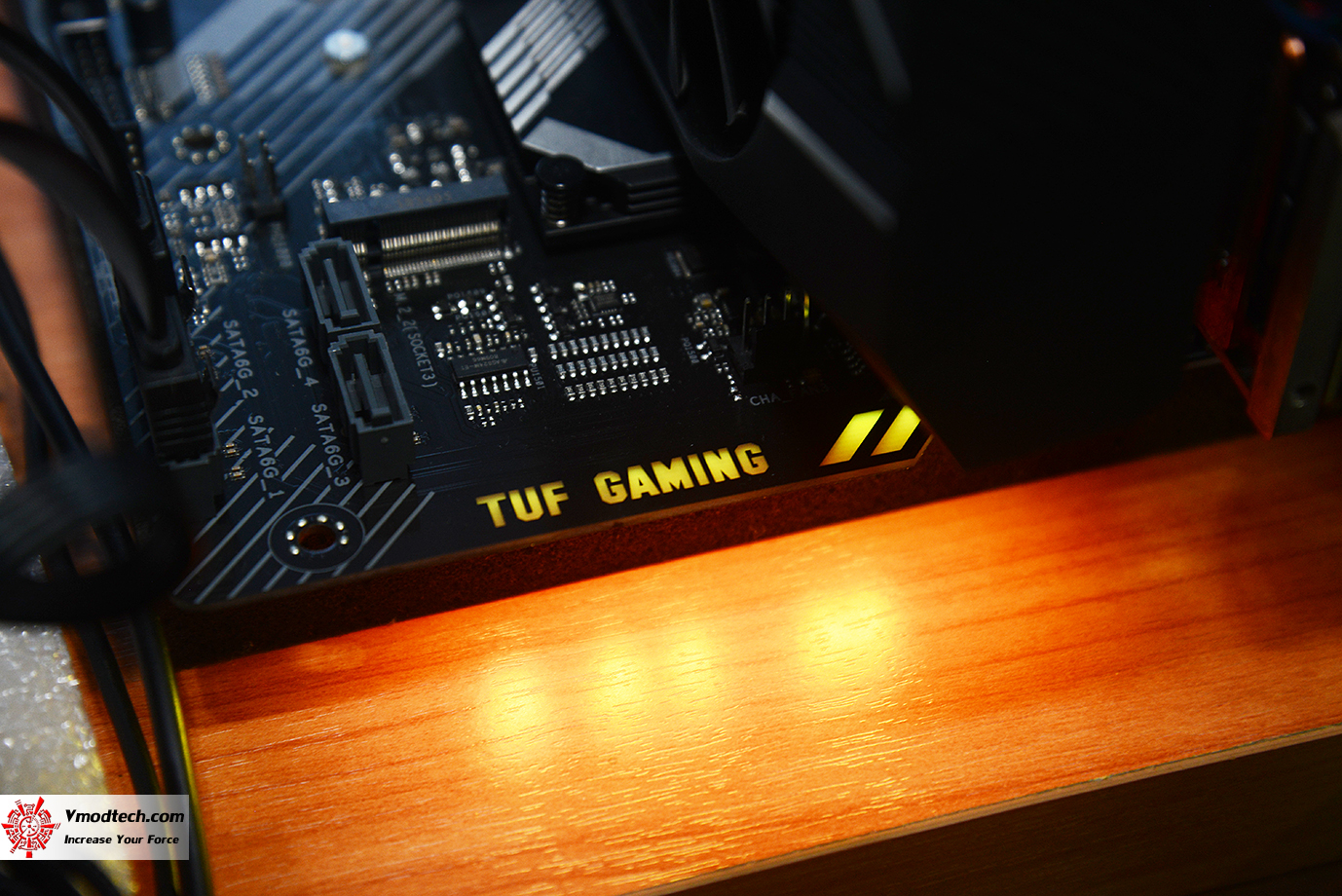

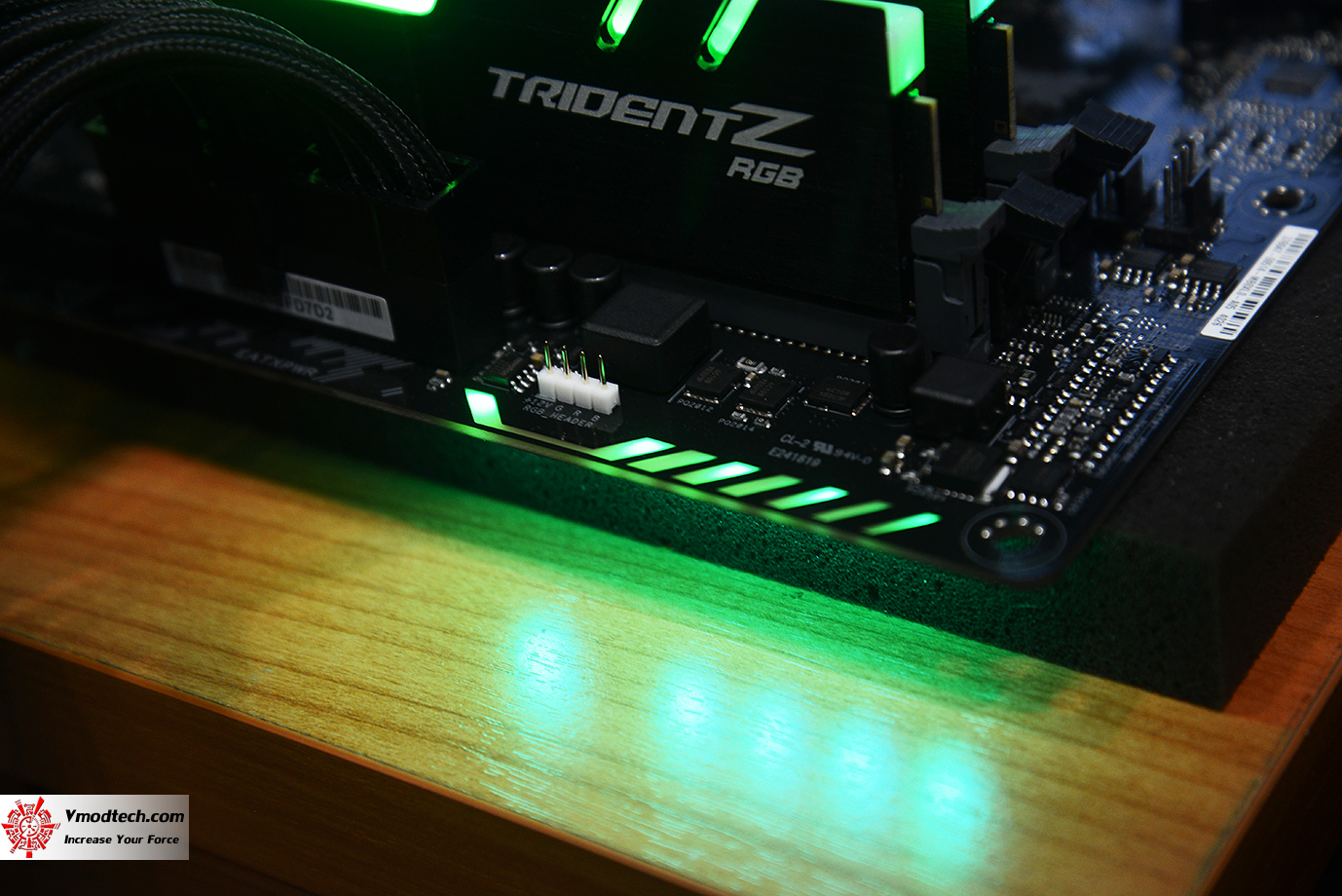

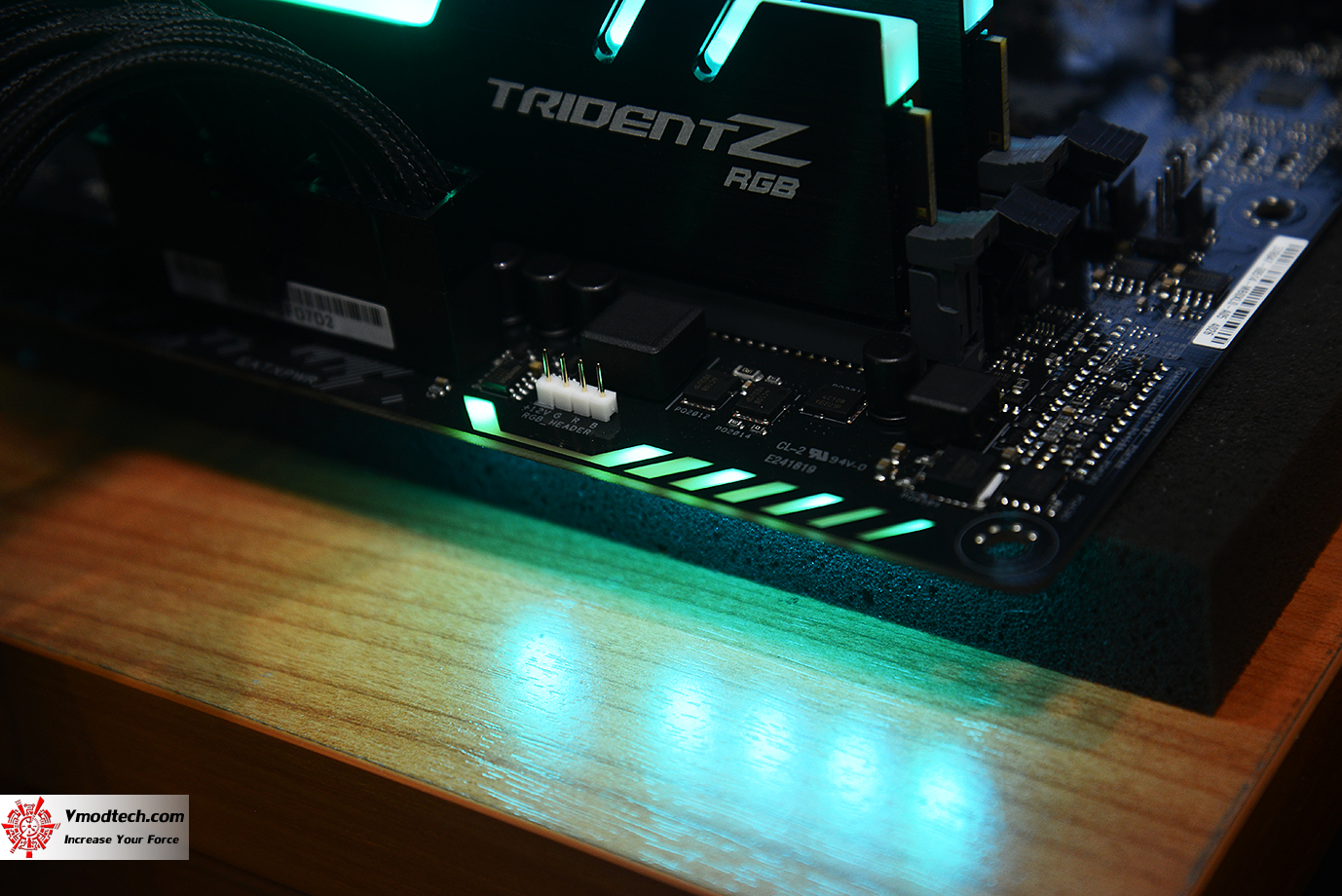

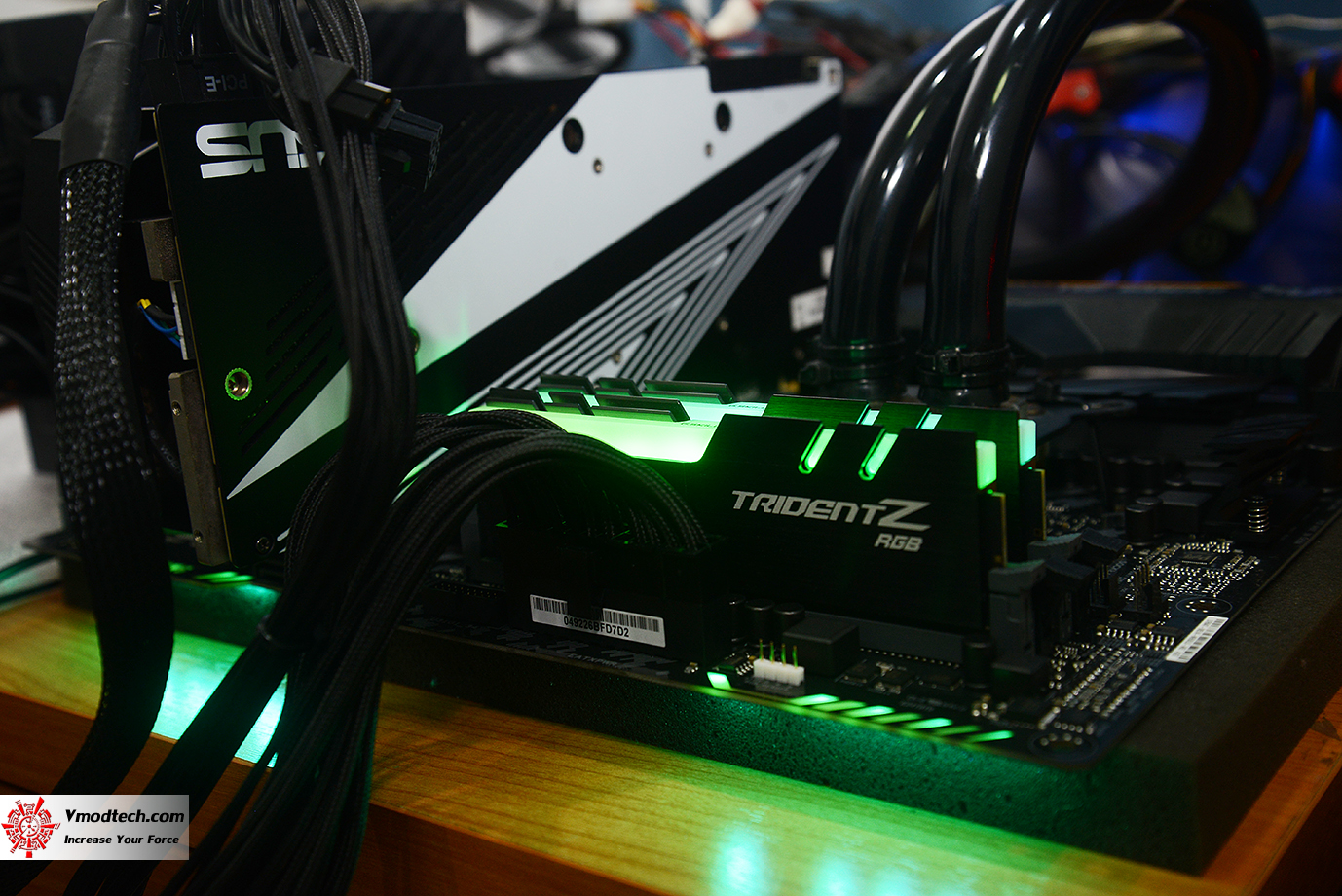

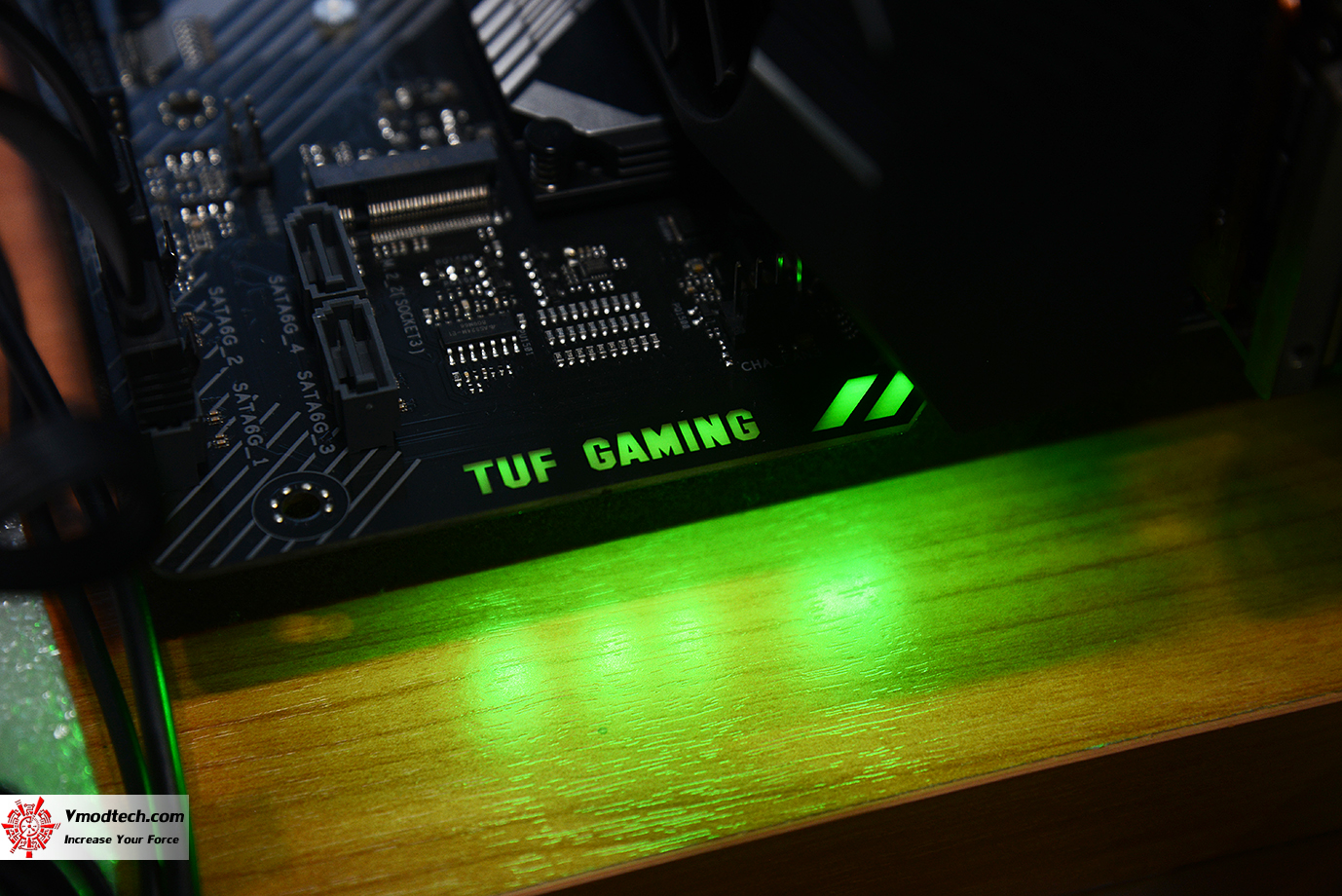

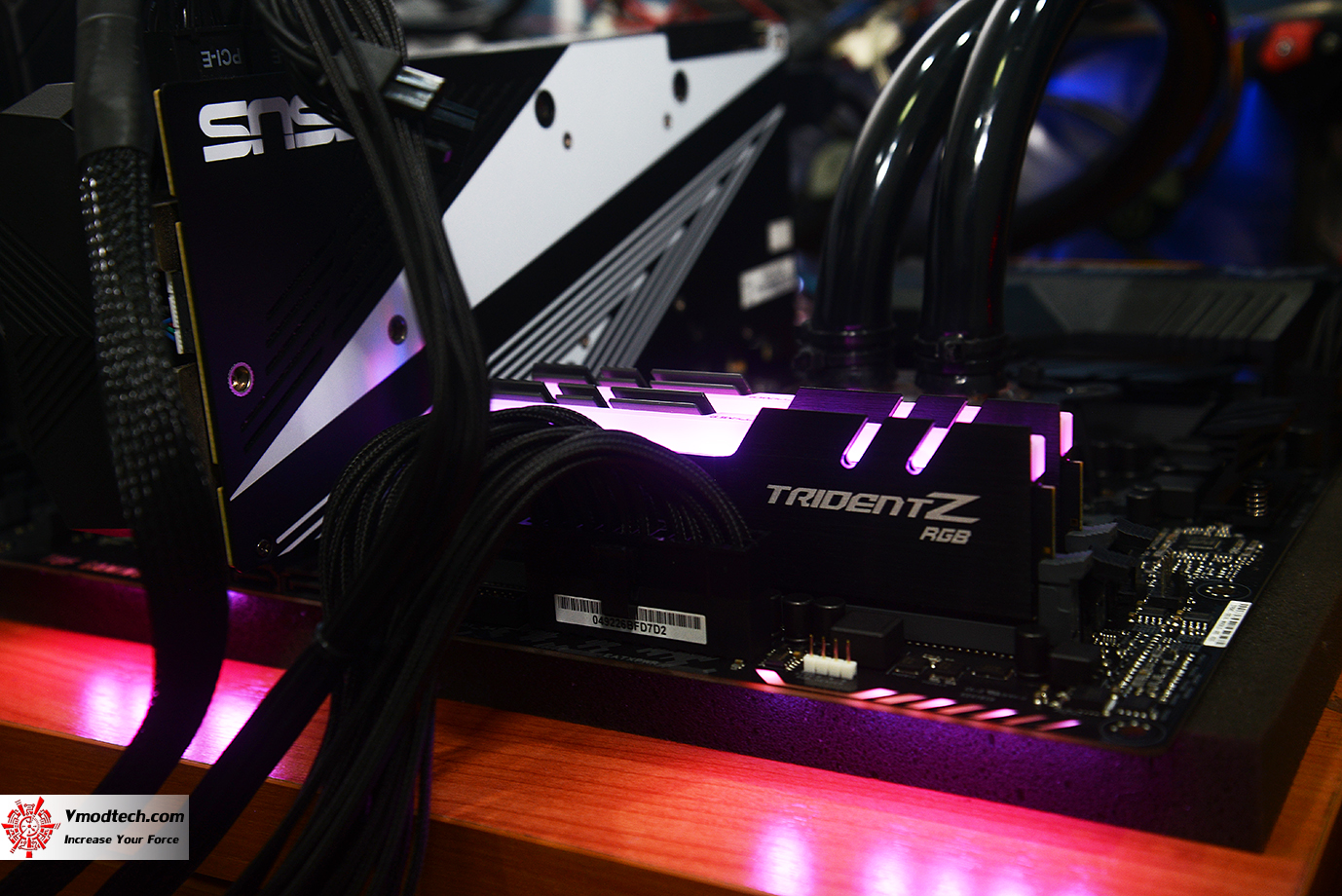

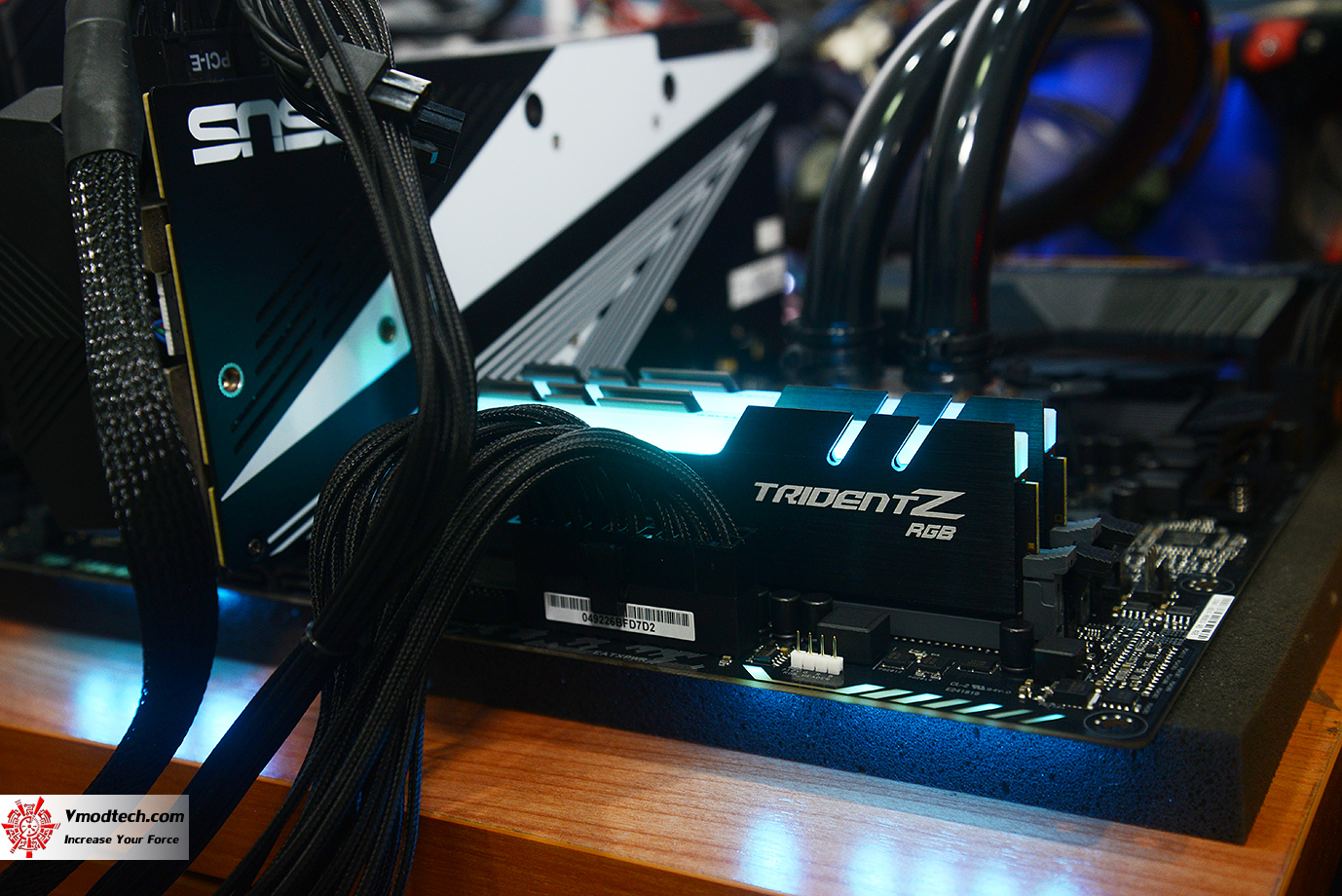

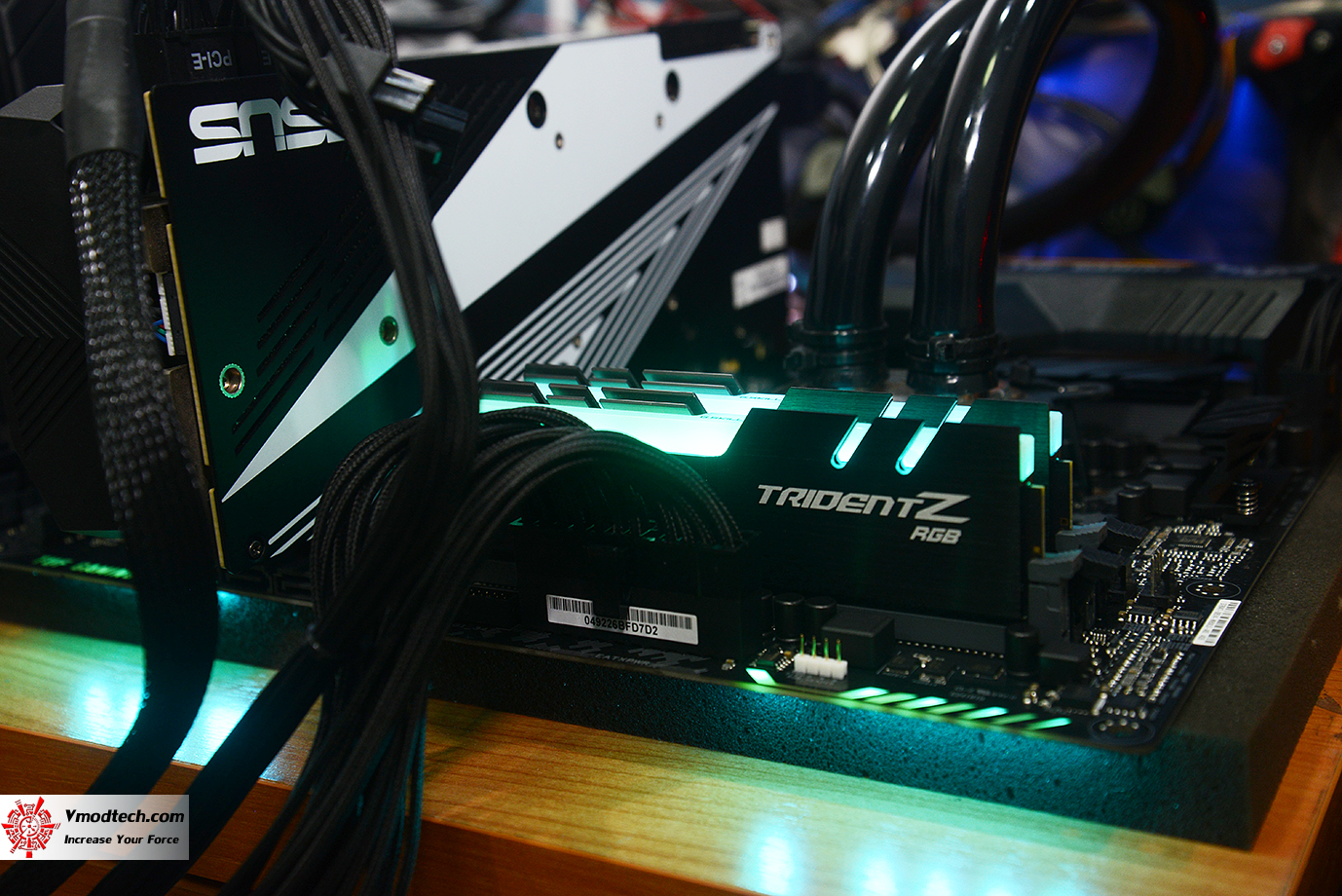

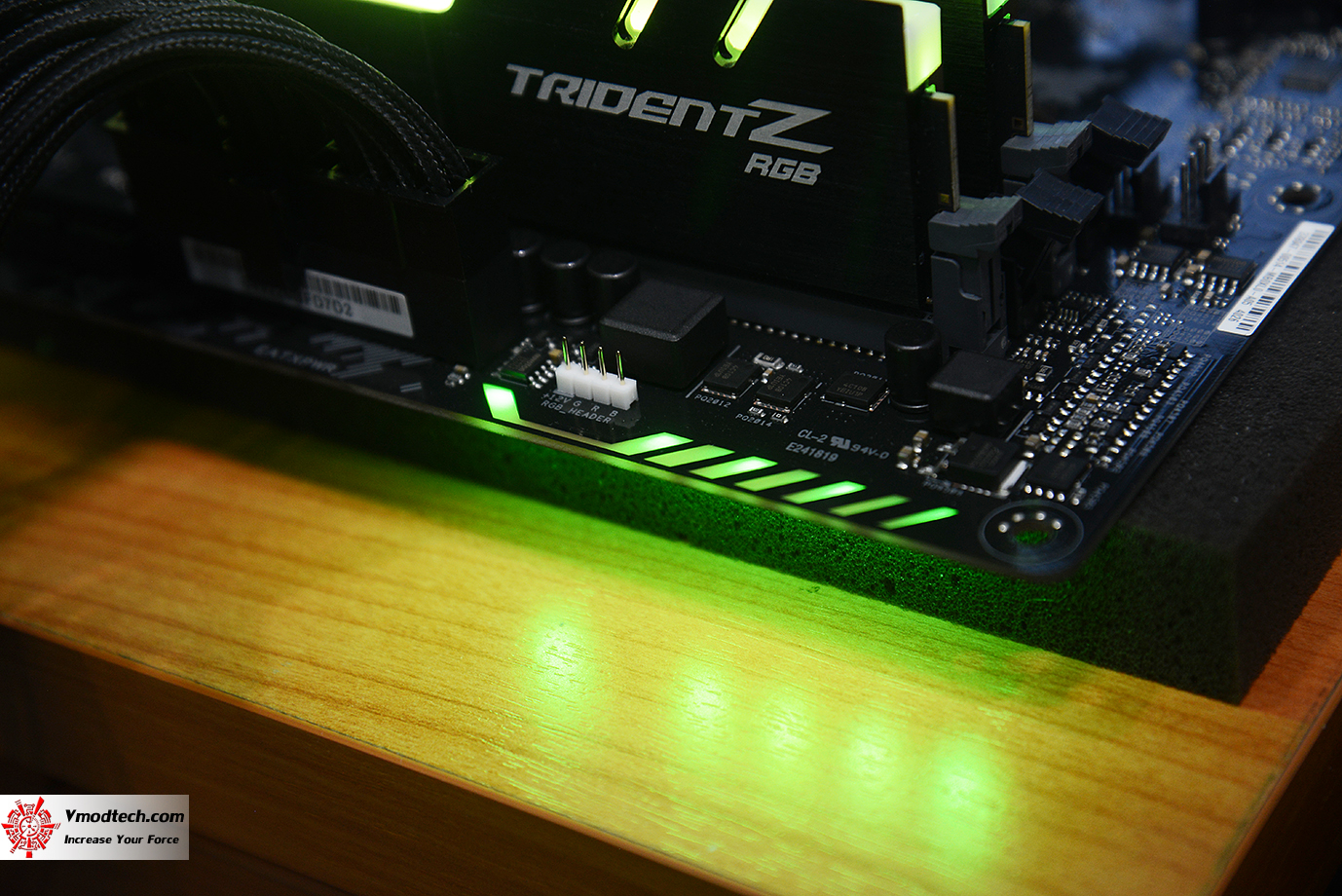

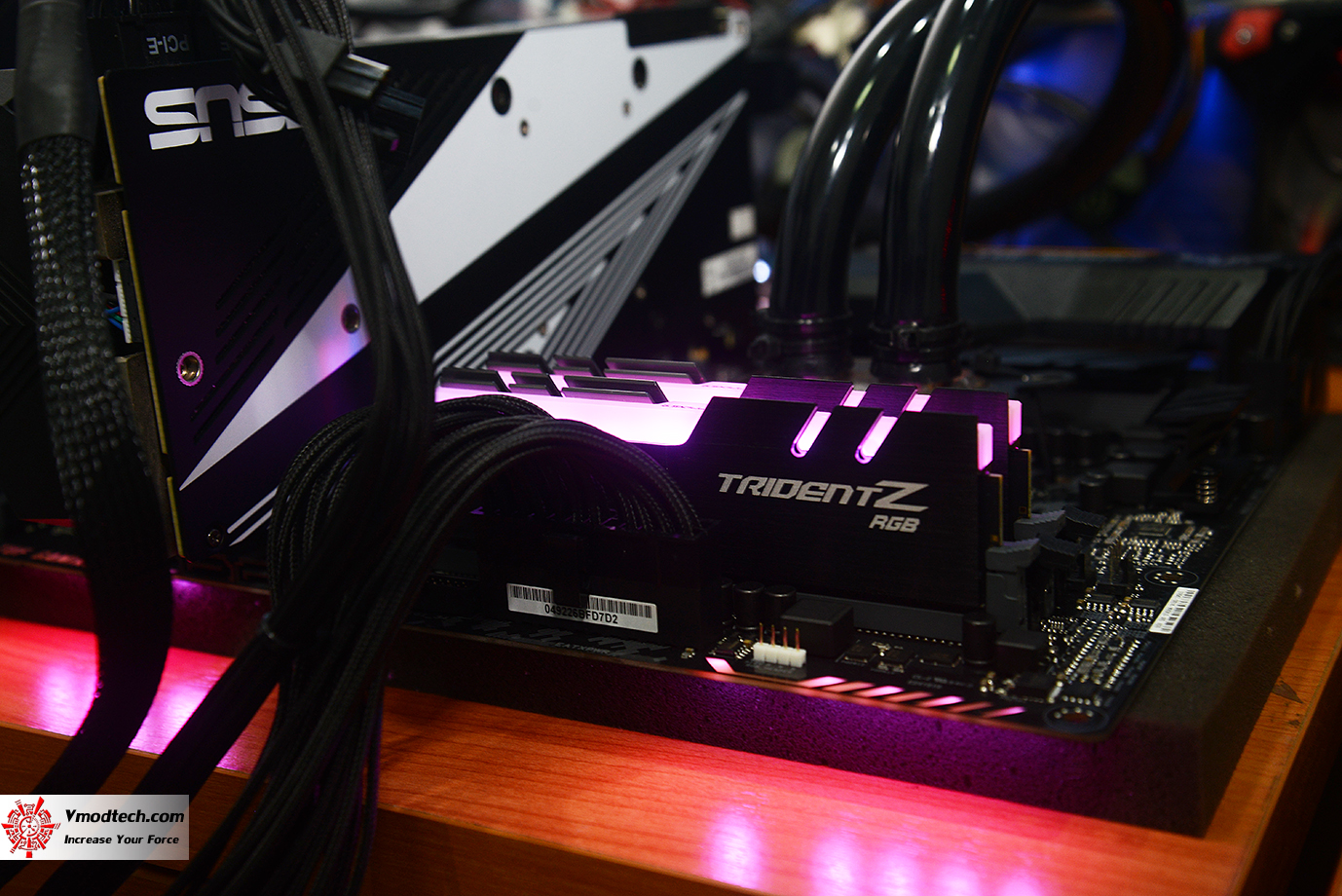

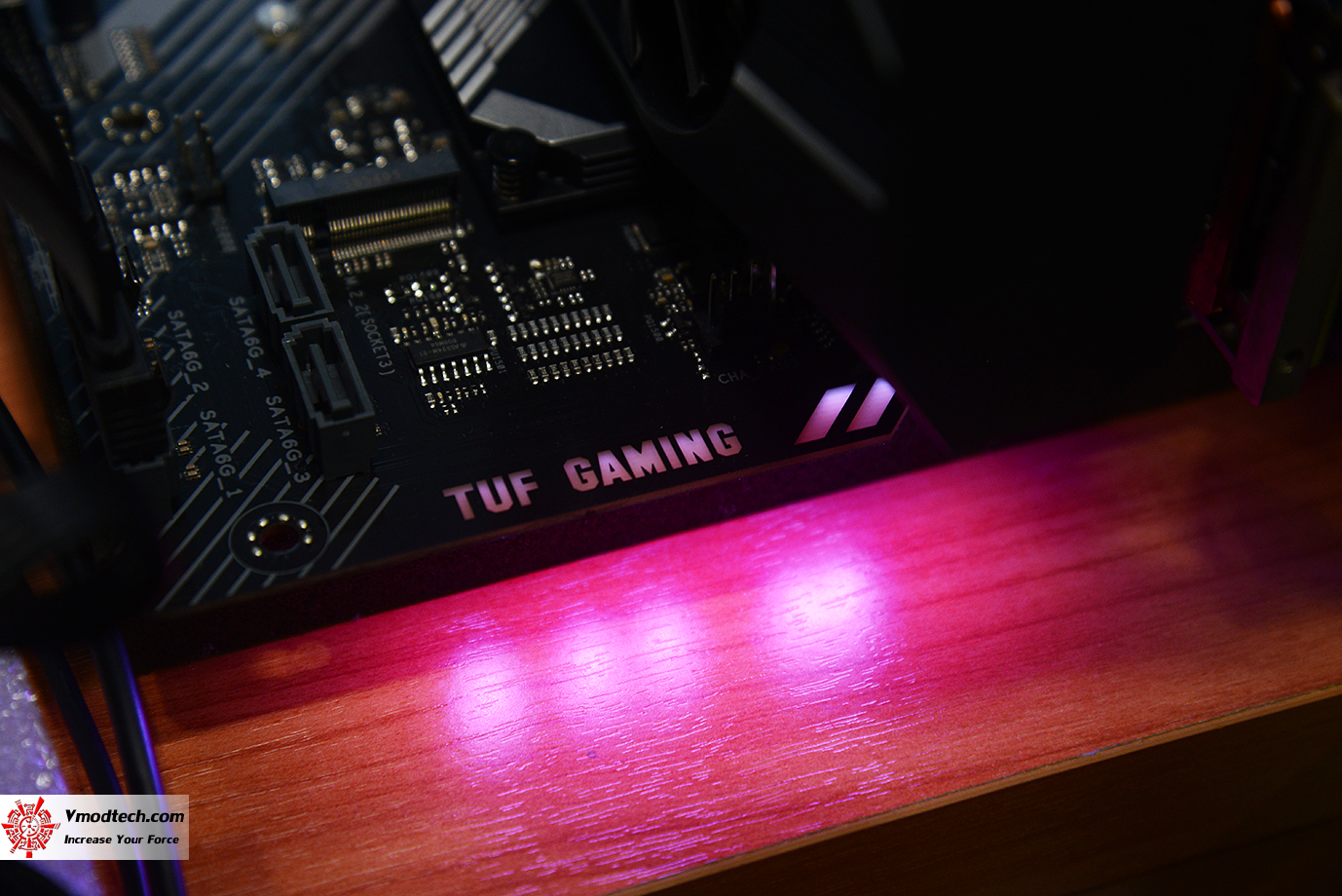

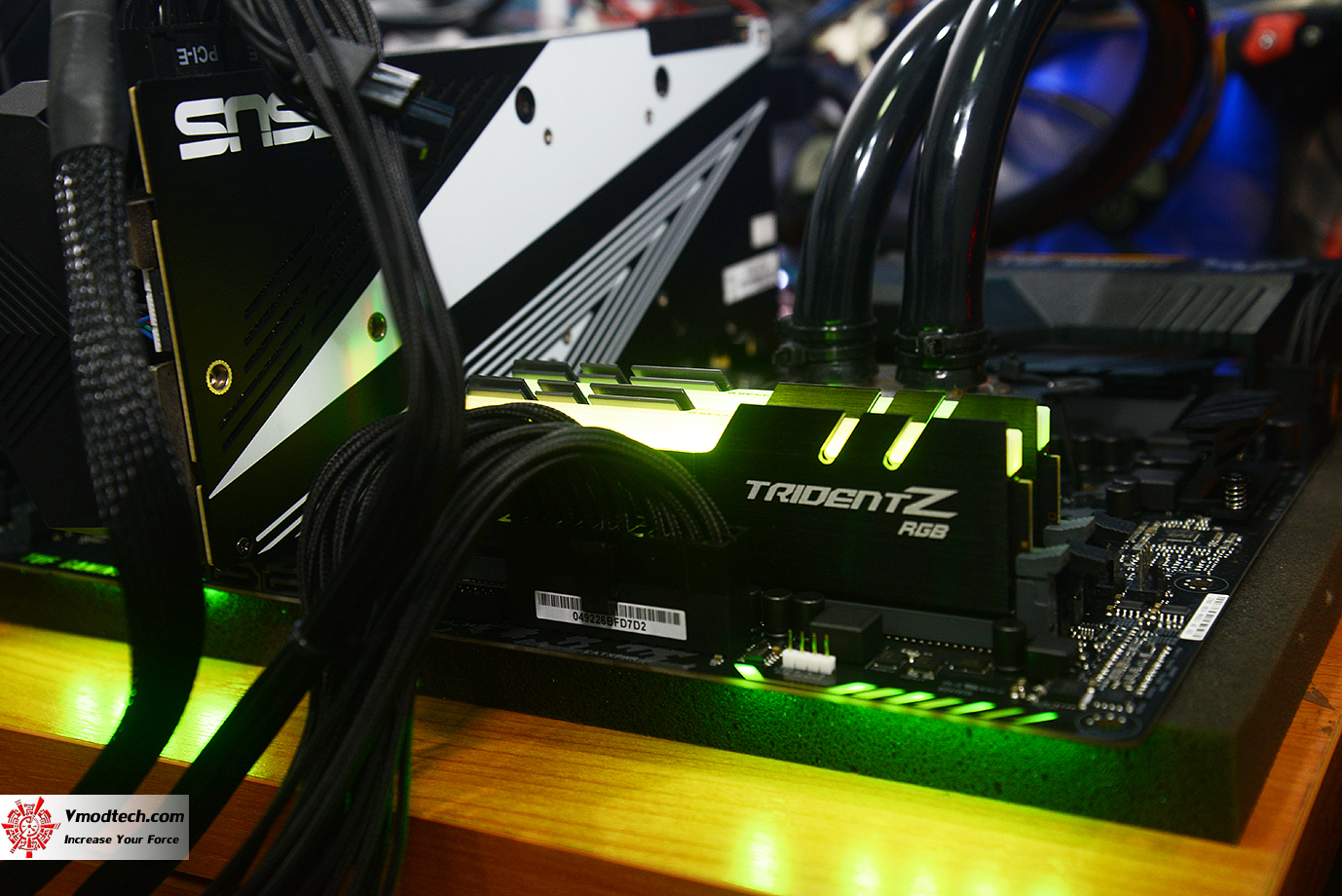

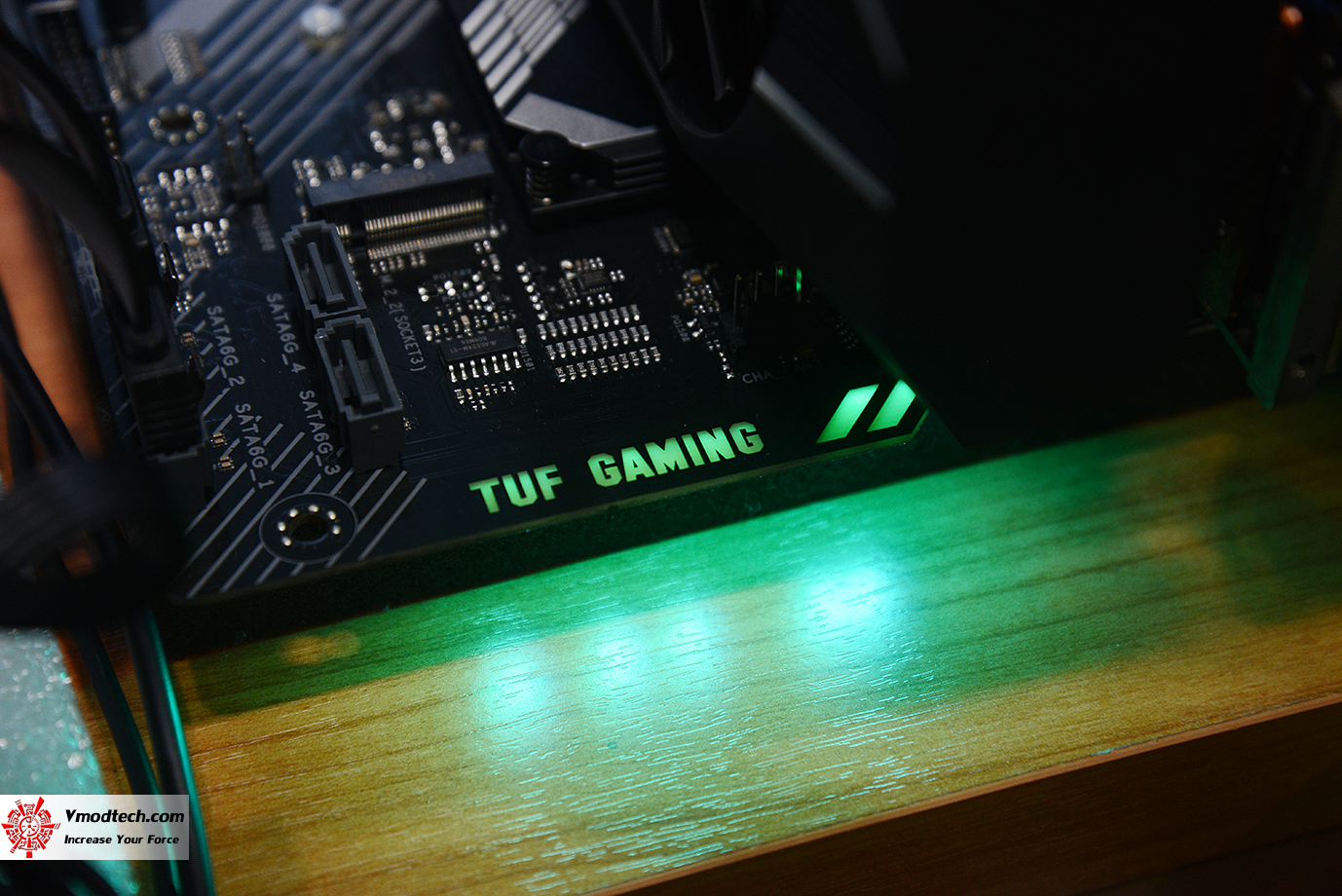

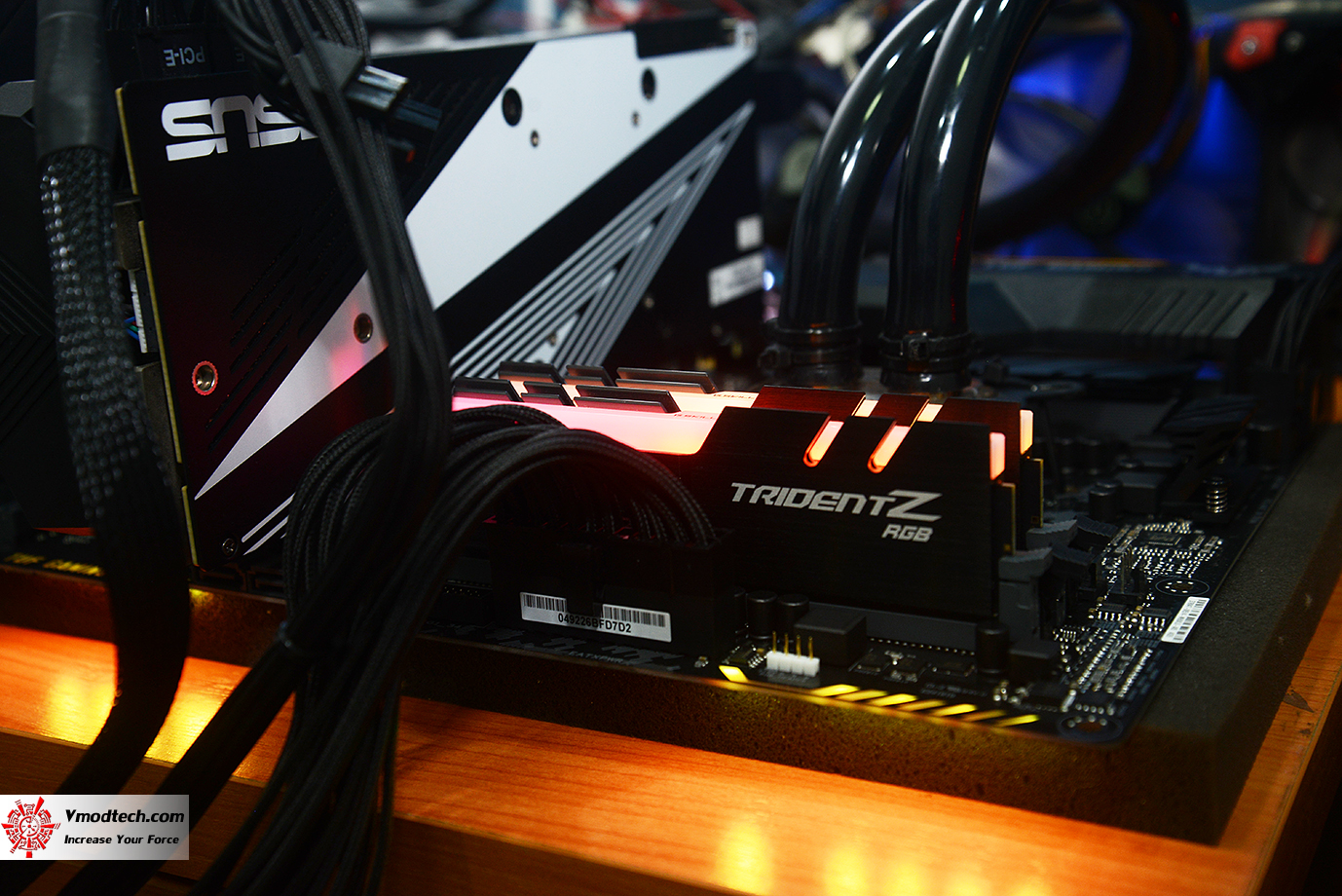

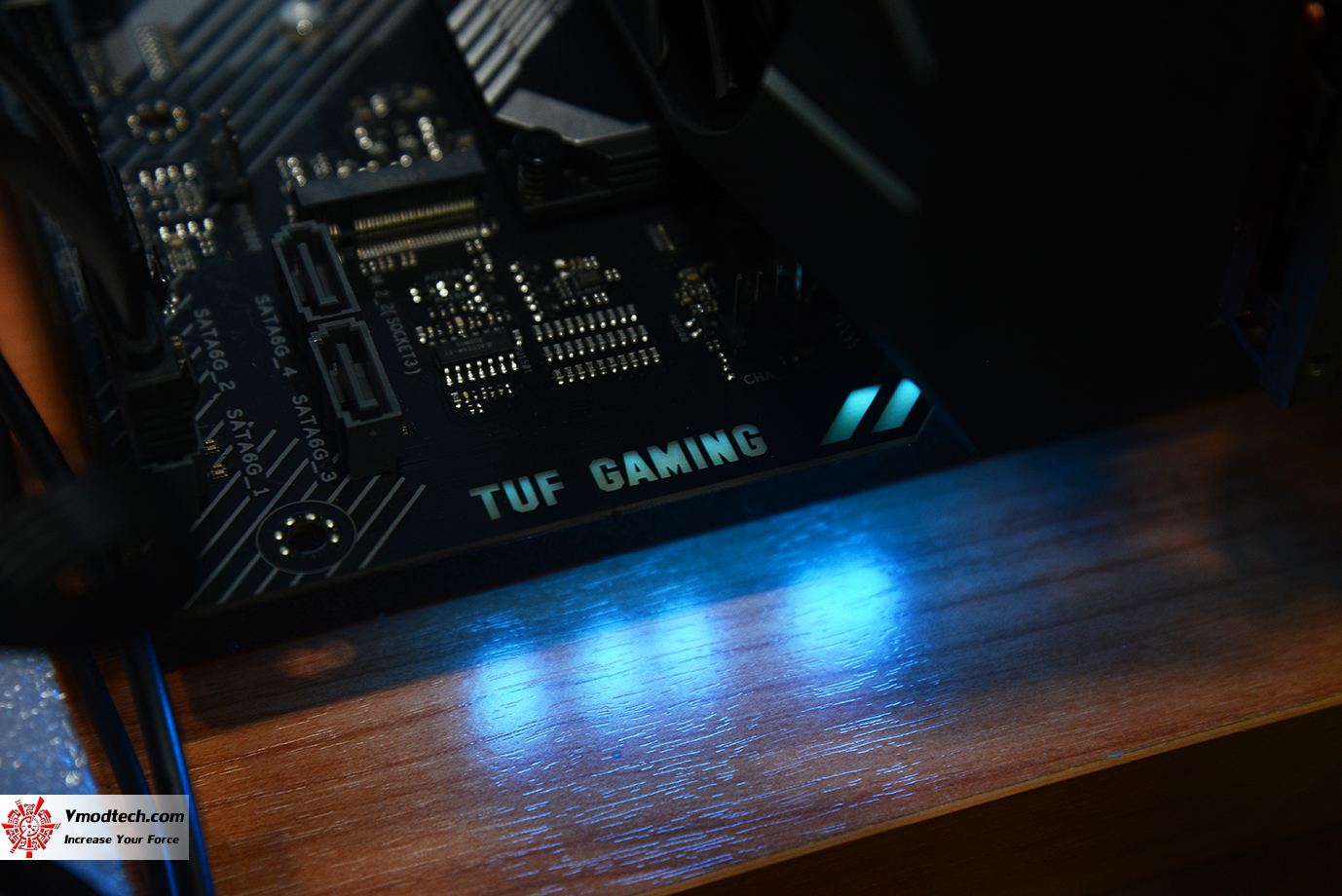

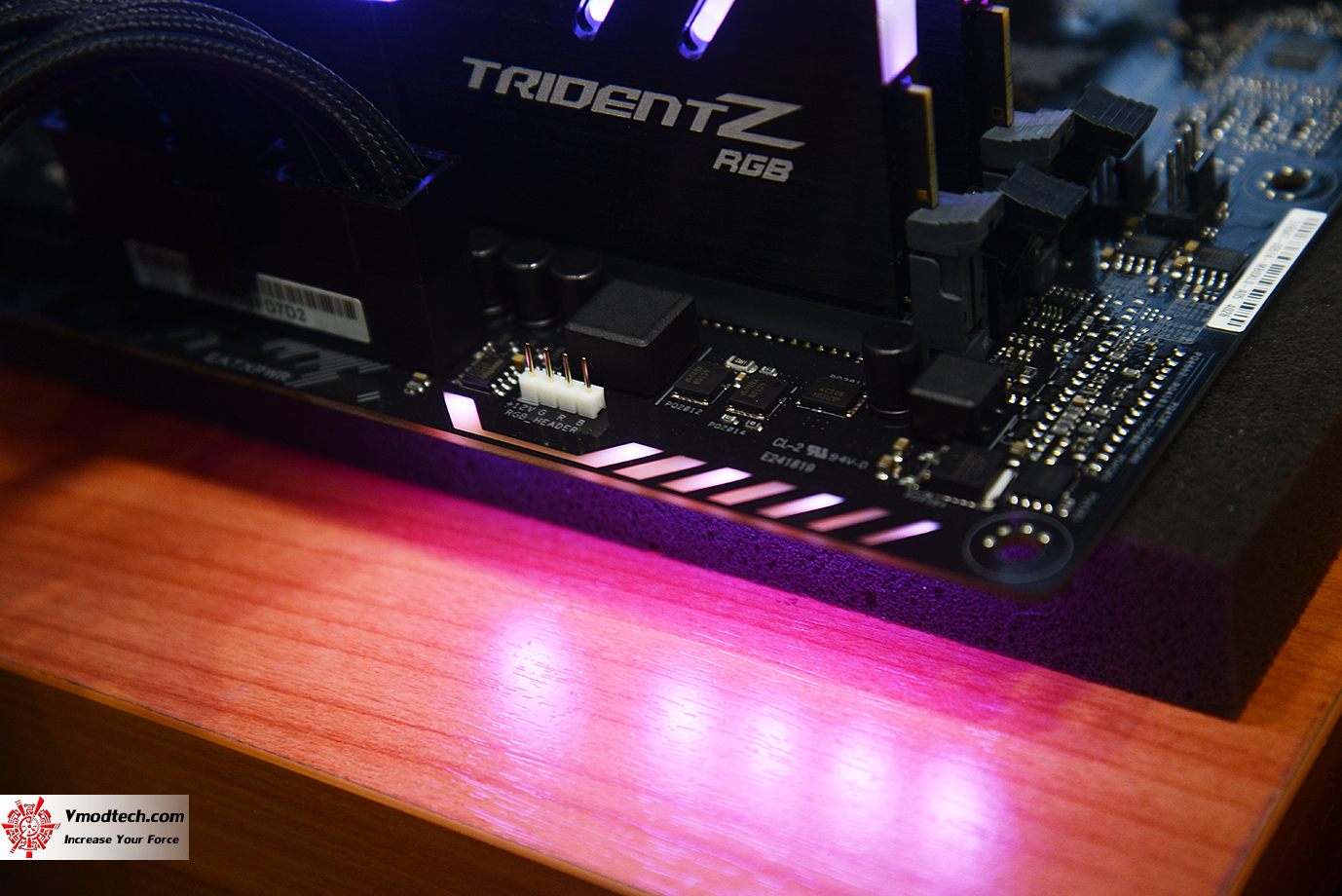

ตัวโปรแกรม ASUS AURA SYNC RGB จะแสดงรายละเอียดของการปรับแต่งโหมดแสดงผลของไฟได้มากถึง 13โหมดการทำงานด้วยกันและกำหนดแสงไฟได้มากถึง 16.8ล้านสีกันเลยทีเดียวครับ พร้อมทั้งเลือก SYNC การทำงานคู่กับอุปกรณ์อื่นๆและปรับความสว่างและความเร็วรวมถึงความสว่างและโปรแกรมสีในการแสดงผลได้อีกด้วย เราไปชมกันเลยครับว่าจะสวยงามมากน้อยขนาดไหนเมื่อใช้งานคู่กับแรม G.SKILL TRIDENT Z RGB ไปชมกันเลยครับ

...

Test Setup

SYSTEMS
.CPU	..AMD RYZEN 7 2700X
.Thermal Grease
.Motherboard	. ASUS TUF X470-PLUS GAMING
.Memory	..G.SKILL FLAREX 3200Mhz
.Graphic Card	. ASUS GeForce RTX 2080 Ti DUAL
.Harddisk	. Plextor M6PRO 256
.CPU Cooler	..Water Cooling
.Power Supply	..Leadtek Super Flower 1200W Platinum
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ เมนบอร์ดตัวแรง ASUS TUF X470-PLUS GAMING รุ่นใหม่ล่าสุดชิบเซ็ต B450 ตัวซีพียูเป็น AMD RYZEN 7 2700X ตัวใหม่ล่าสุดครับและการ์ดจอเป็น ASUS GeForce RTX 2080 Ti DUAL ตัวแรงใบใหญ่อัดแน่นด้วยประสิทธิภาพขับเคลื่อนด้วยขุมพลัง AMD RYZEN ครับ

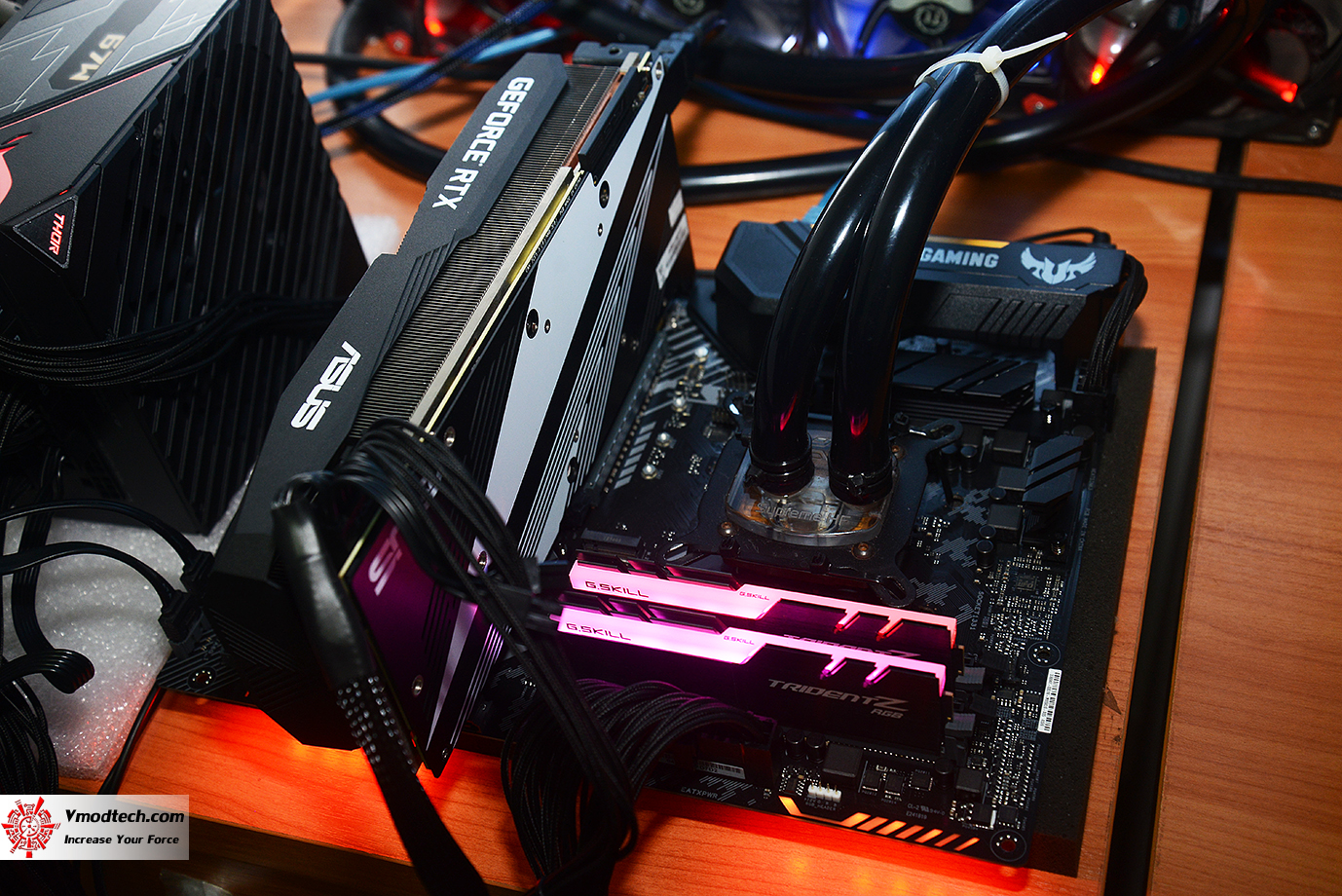

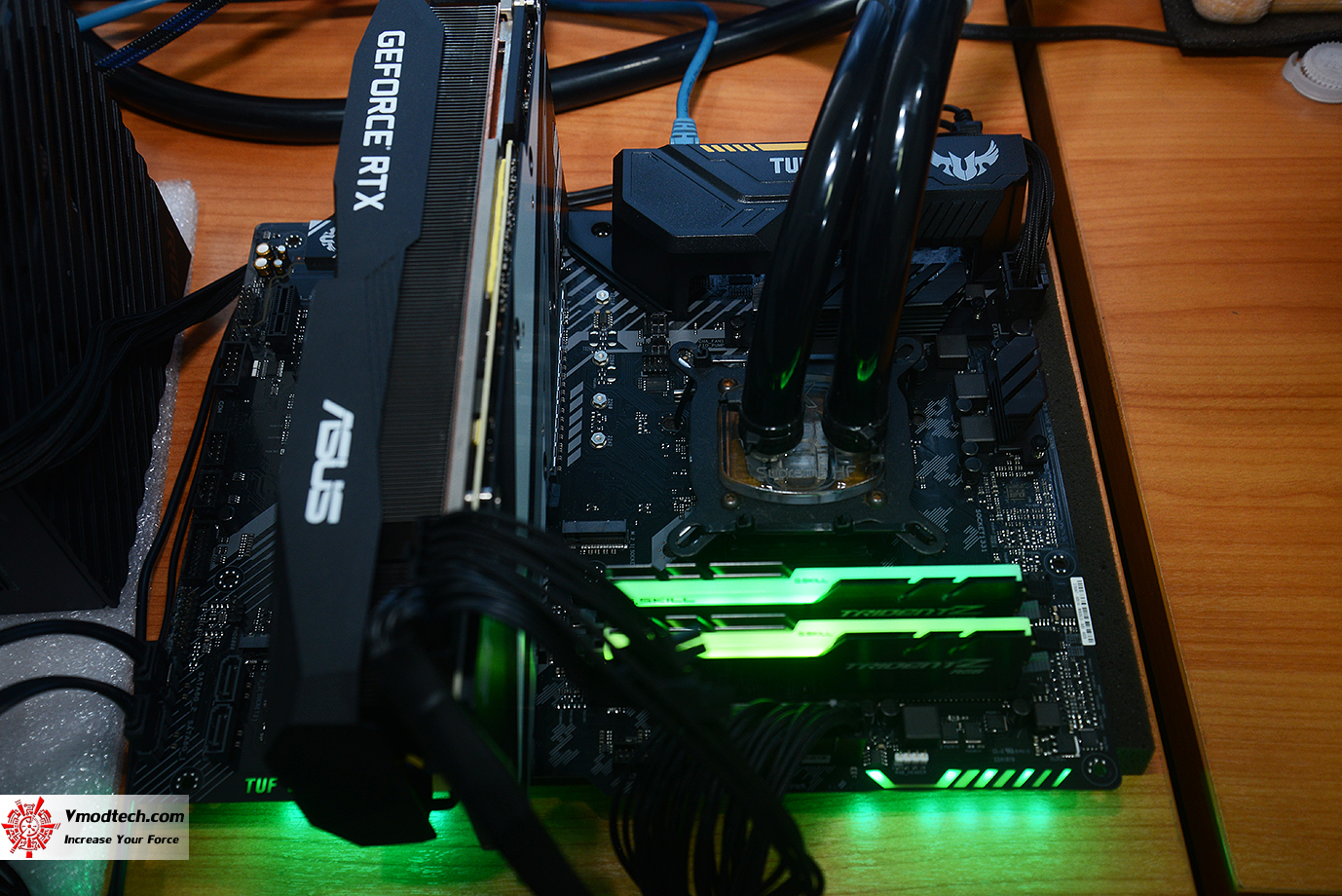

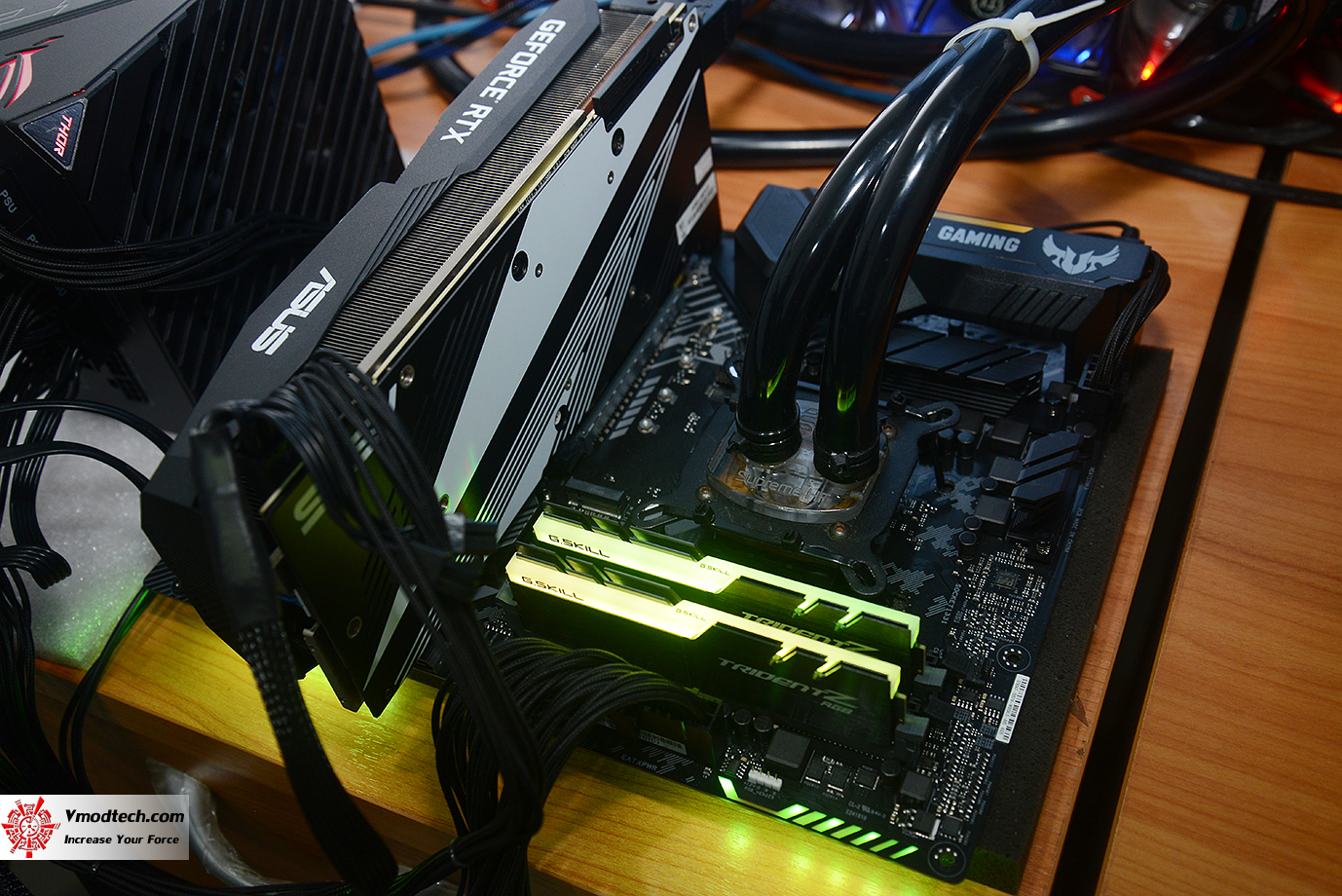

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯด้วยระบบระบายความร้อนด้วยน้ำธรรมดาครับ

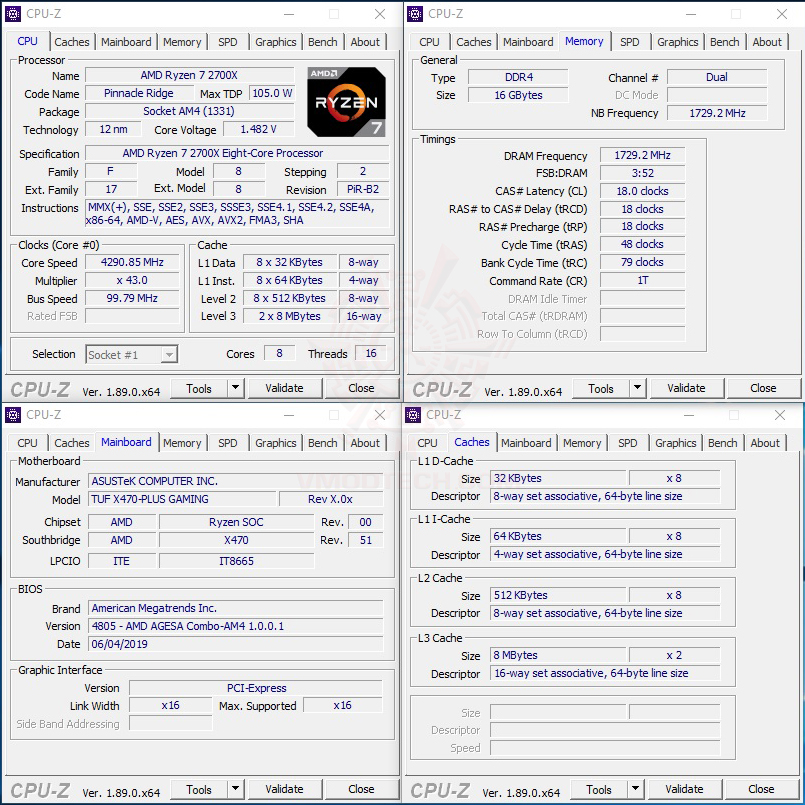

CPU-Z

ในการทดสอบก็สามารถใช้งานที่ความเร็ว 4.3Ghz แบบนิ่งๆได้สบายๆครับกับซีพียู AMD RYZEN 7 2700X รุ่นใหม่ล่าสุดด้วยความเร็ว 4.3Ghz Vcore 1.48v NB 1730Mhz บัสแรม 3466Mhz CL 18-18-18-48-79-1T 1.38v ซึ่งประสิทธิภาพในการโอเวอร์คล๊อกทำได้ดีเยี่ยมมากๆครับ สามารถกดบัสแรมได้ทะลุ 3466Mhz ตามที่เมนบอร์ดได้เคลมกันเอาไว้และใช้งานกันได้จริงๆกับซีพียูรุ่นท๊อปในความเร็ว 4.3Ghz ตลอดการทดสอบ แสดงให้เห็นถึงประสิทธิภาพในการโอเวอร์คล๊อกที่ทำได้อย่างยอดเยี่ยมเลยทีเดียวครับ

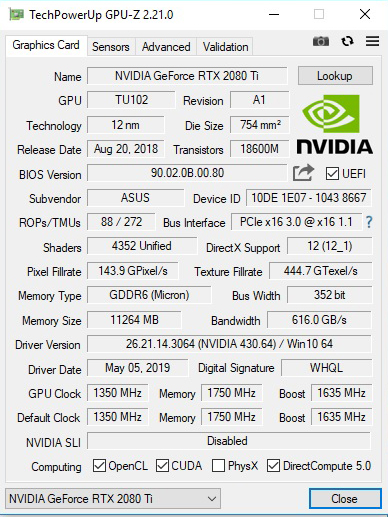

GPU-Z

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080 Ti DUAL รุ่นใหม่ล่าสุดจากทาง ASUS ถือเป็นการืดจอที่แรงที่สุด ณ เวลานี้เลยก็ว่าได้ครับ

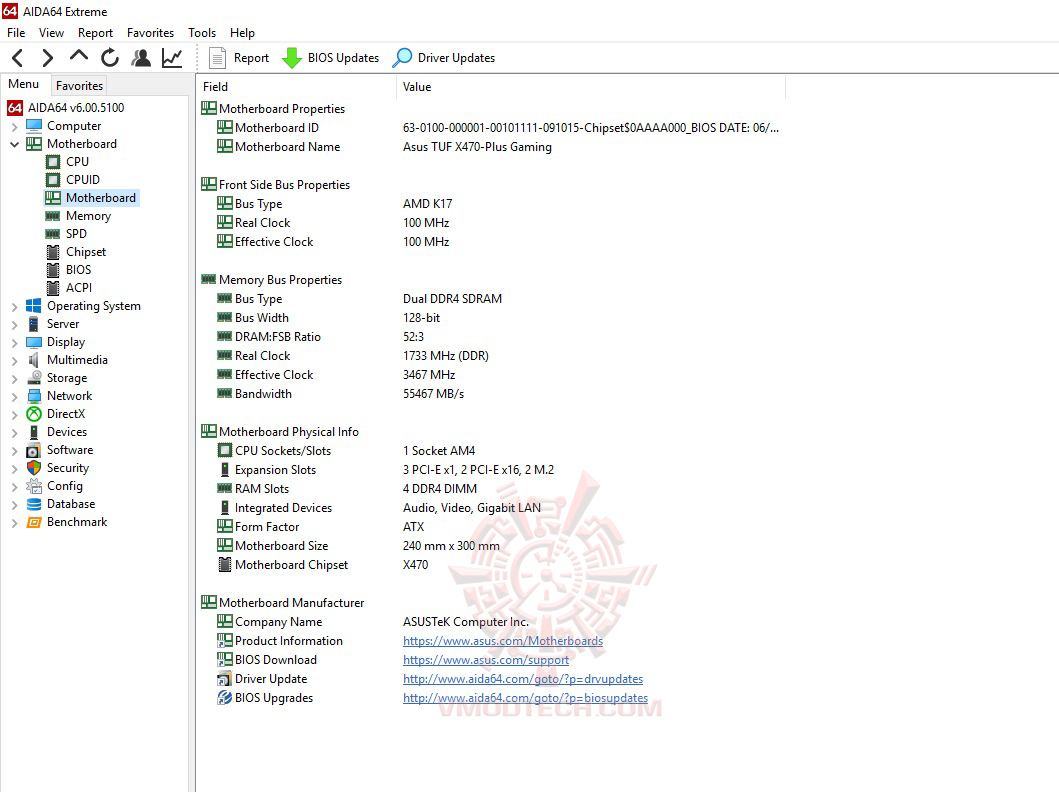

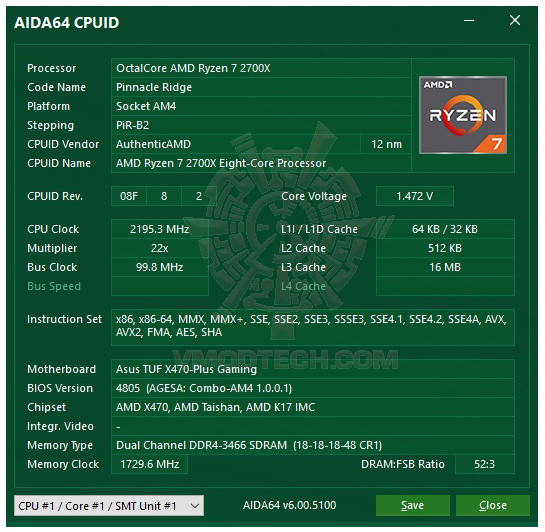

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

SuperPI 32MB

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 10.167นาที SuperPI32 อยู่ที่เวล 9นาที 11.877วินาที HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราว 18นาทีทั้ง 16เทรด แรงเยี่ยมจริงๆครับ ใช้งานได้แรงๆอย่างมีเสถียรภาพกันเลยครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

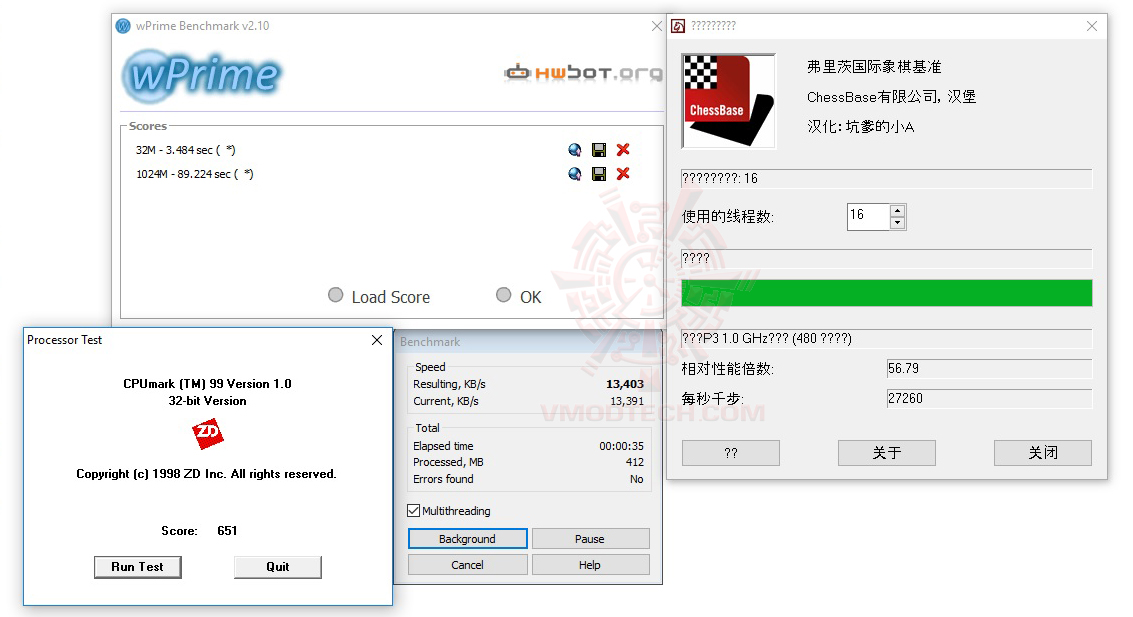

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

Fritz Chess อยู่ที่ 56.79 และ Winrar อยู่ที่ 13403KB/s ครับ แรงเยี่ยมมากๆครับ

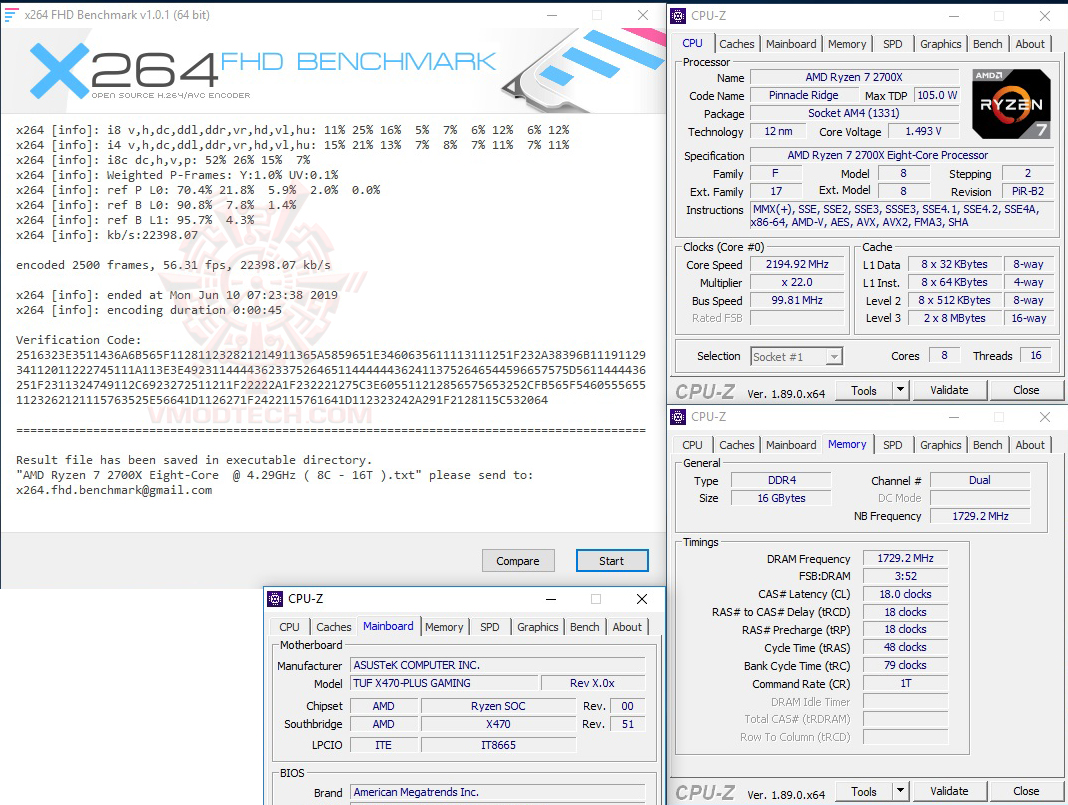

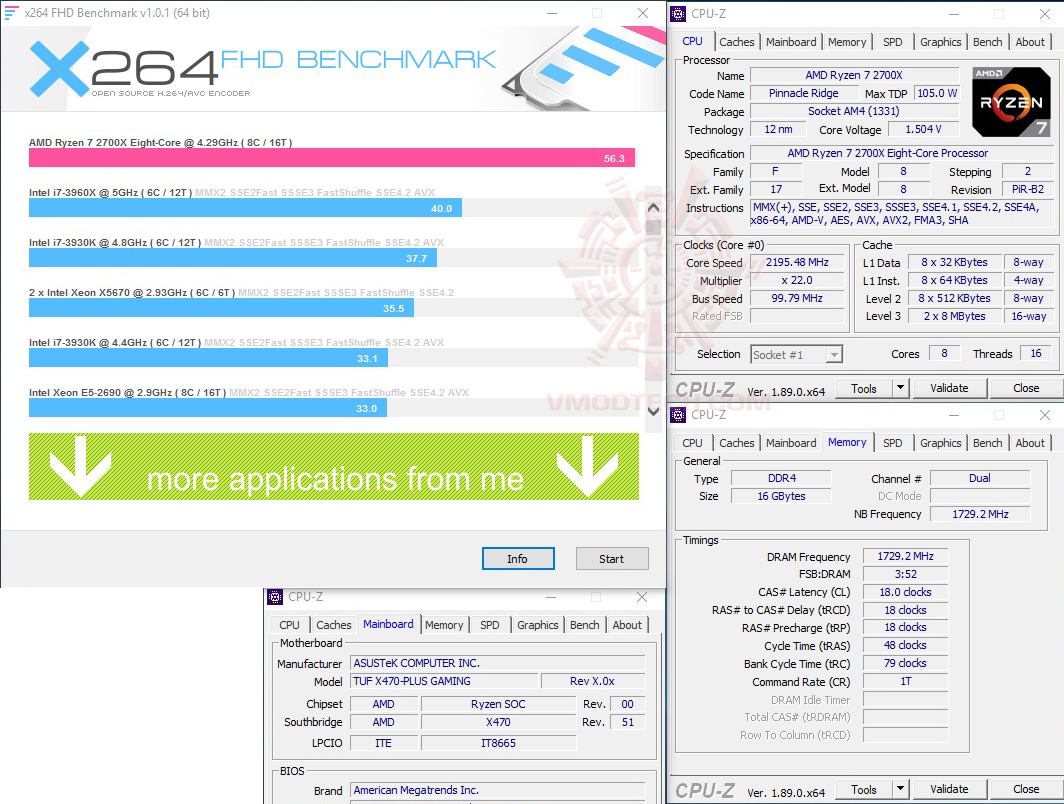

X264 FHD

ผลทดสอบ โดยรวม X264 กดกันไป 56.31FPS แรงเยี่ยมเลยครับ ถอดรหัสกันได้แรงๆใช้งานได้อย่างมีเสถียรภาพครับ

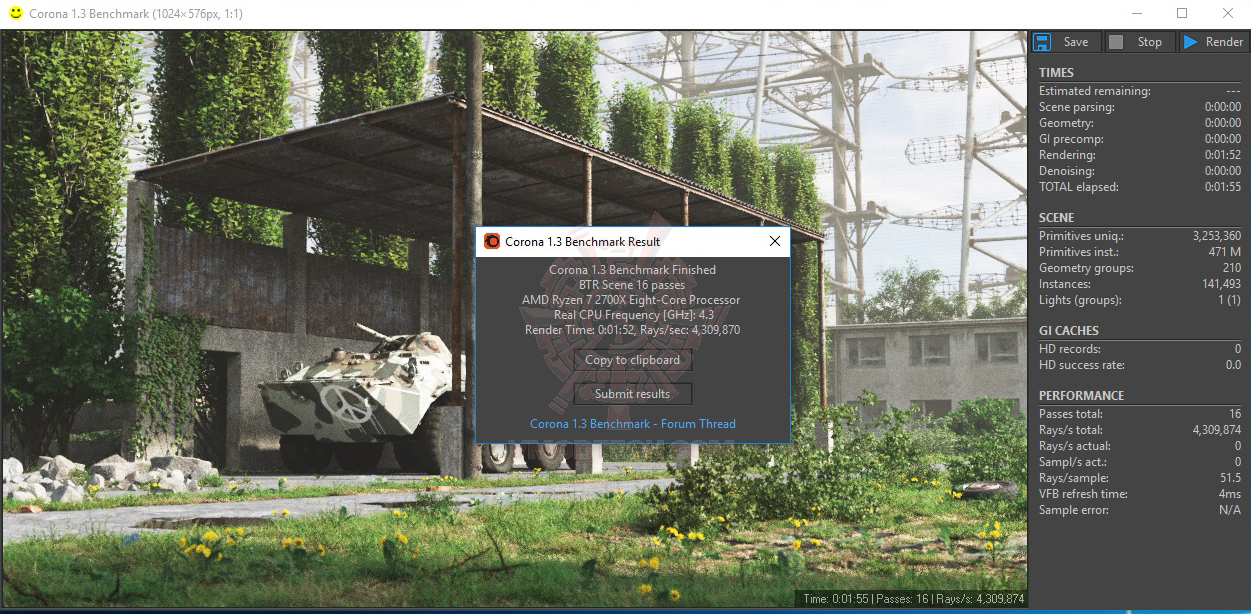

Corona 1.3 Benchmark

Corona เรนเดอร์ทำเวลากันได้ที่เวลา 1นาที 52วินาที เร็วและแรงมากครับ

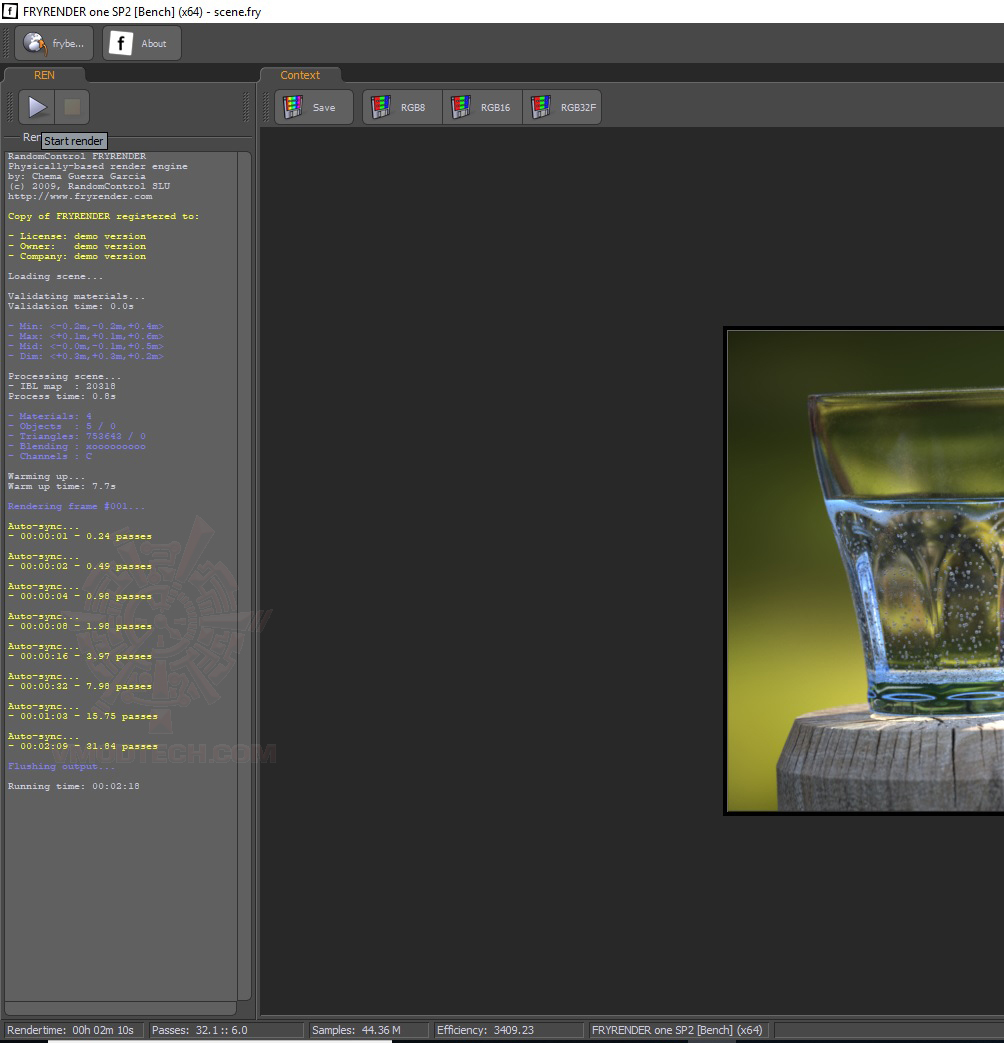

FRYRENDER X64

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 2.18นาที เรนเดอร์ได้เร็วดีมากครับ

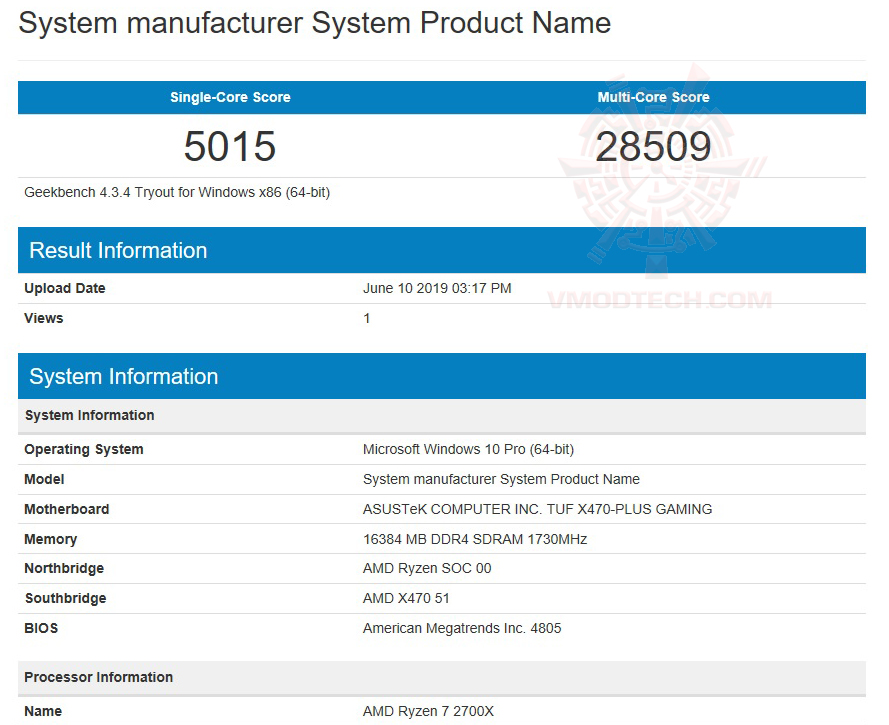

Geekbench 4

Geekbench 4 คะแนนรวมอยู่ที่ 28509คะแนน แรงมากๆครับ

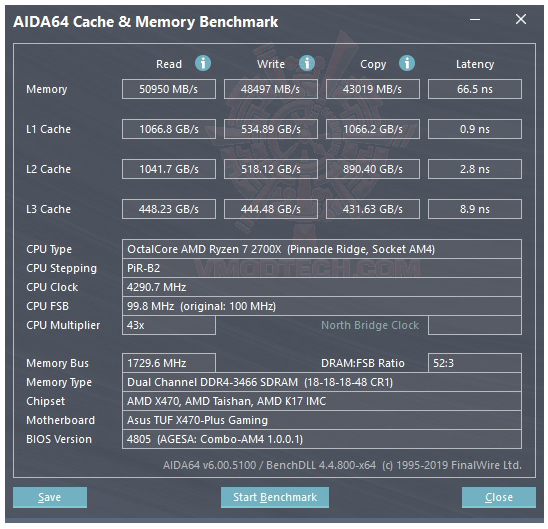

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียนเลยครับ อยู่ที่ 50950MB/s , 48497MB/s แรงเยี่ยมตามมาตรฐานบัสแรม 3466Mhz ใช้งานกันได้ตามที่เปกที่วางเอาไว้ในเมนบอร์ด (3466Mhz) อย่างมีเสถียรภาพแรงและเล่นแรมได้ง่ายมากๆครับ เซ็ตกันง่ายๆไม่ต้องจูนอะไรมากมายยอดเยี่ยมจริงๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

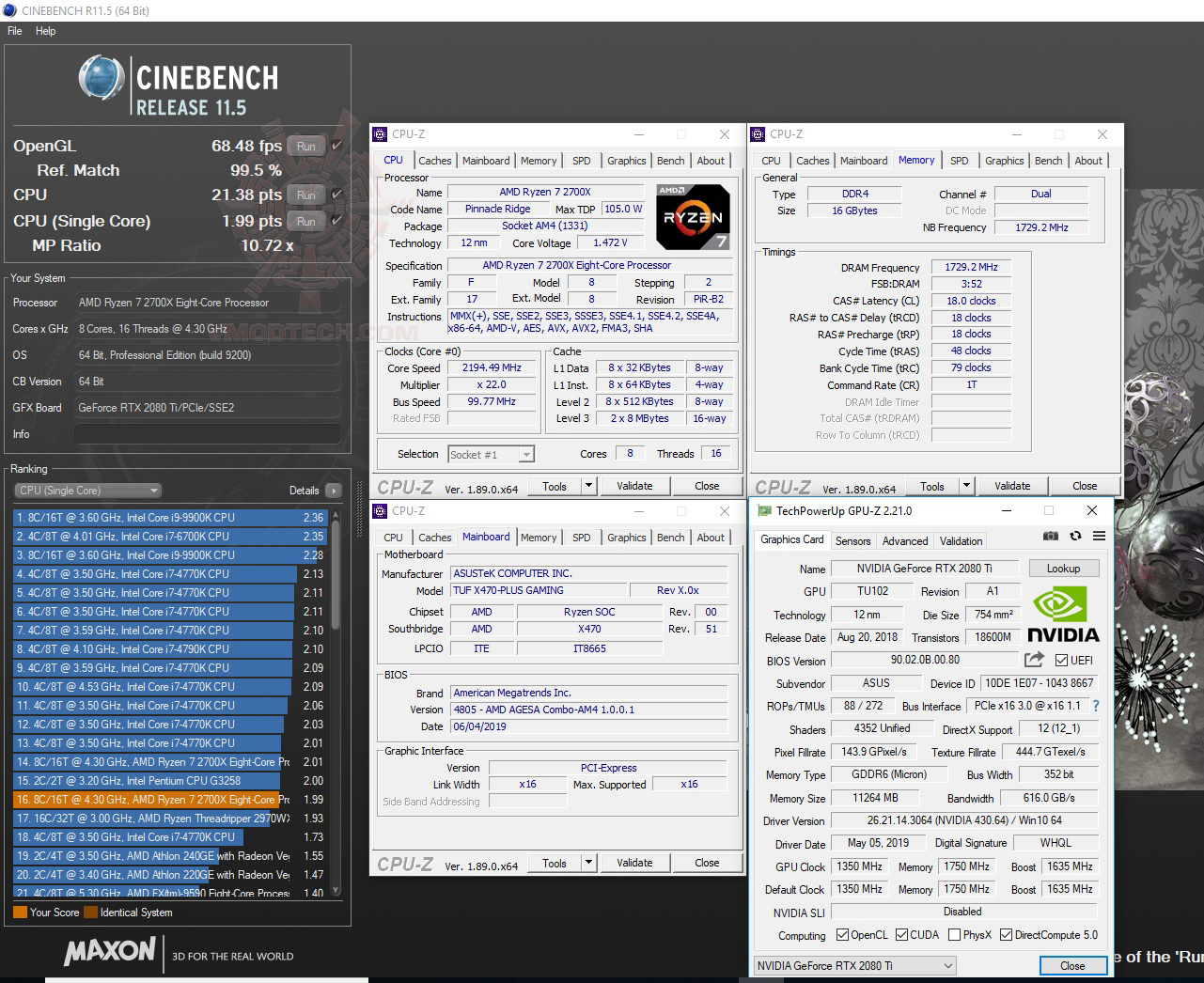

Cinebench 11.5

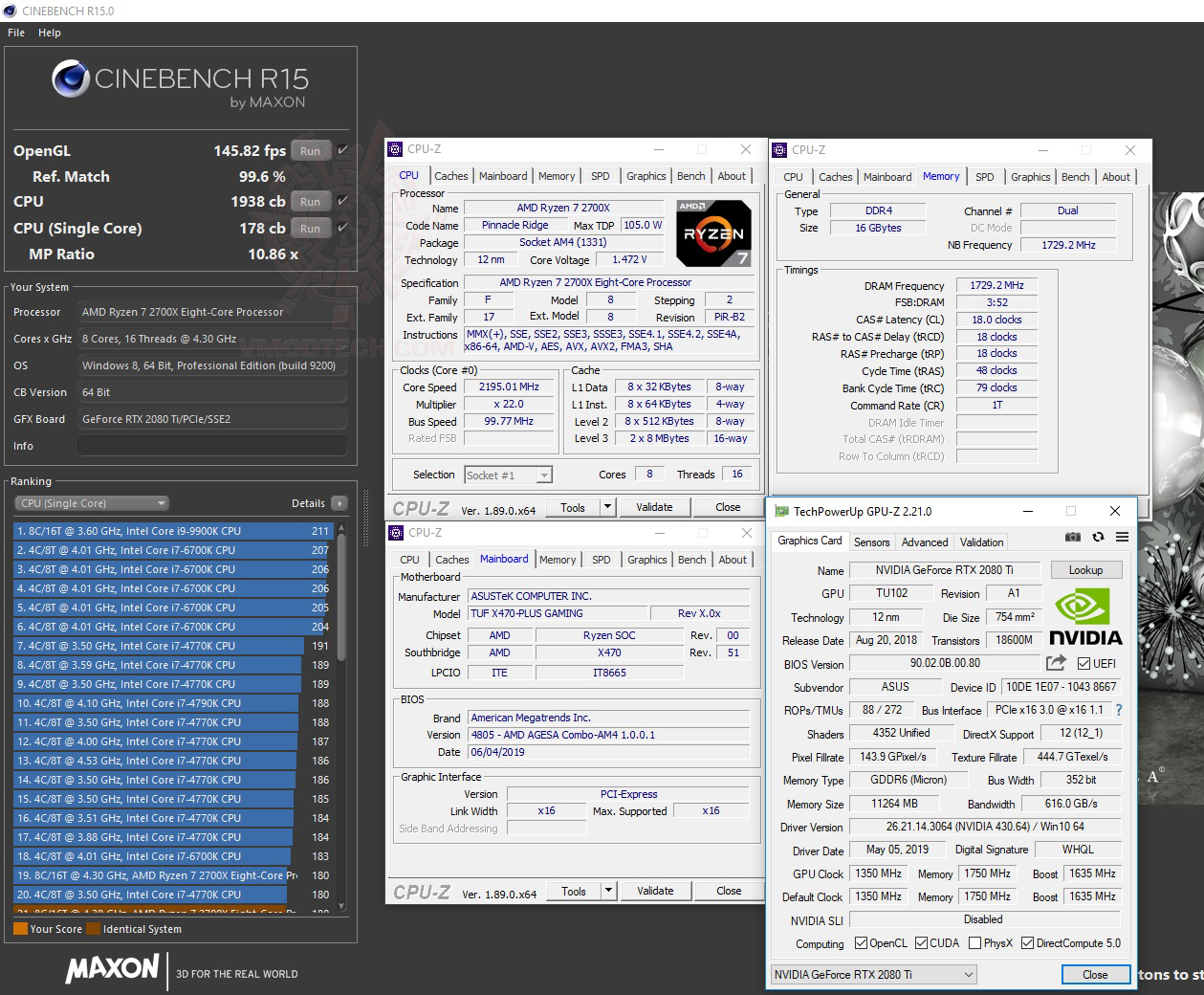

Cinebench 15

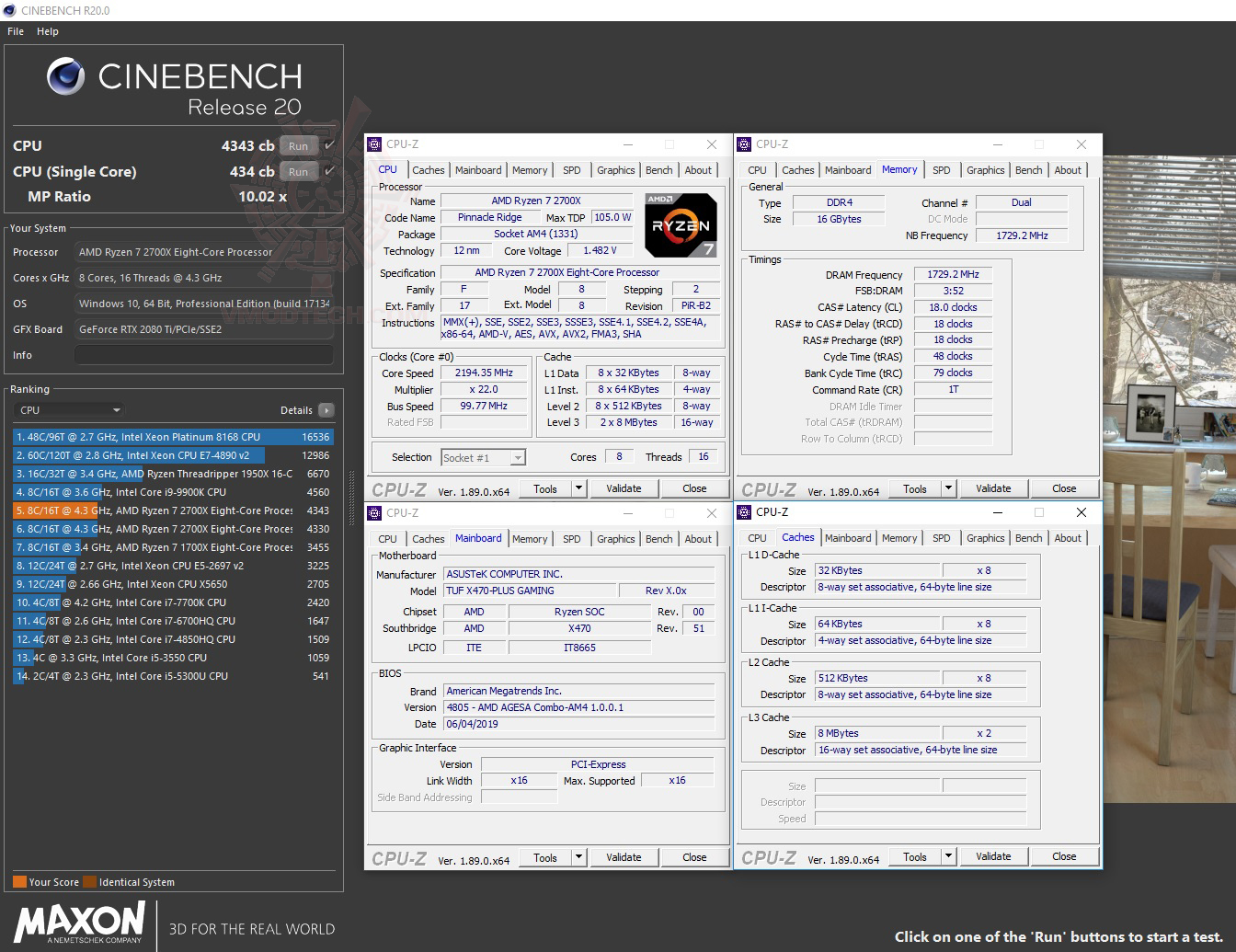

Cinebench 20

Cinebench นี่เรนเดอร์กันได้แรงเต็มประสิทธิภาพทุกเวอร์ชั่นกันเลยครับ งานเรนเดอร์นี่มาเต็มแน่นอนทุกการทดสอบทั้ง Single Core และ Multi-Core แรงดีเยี่ยมทุกการทดสอบเลยครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

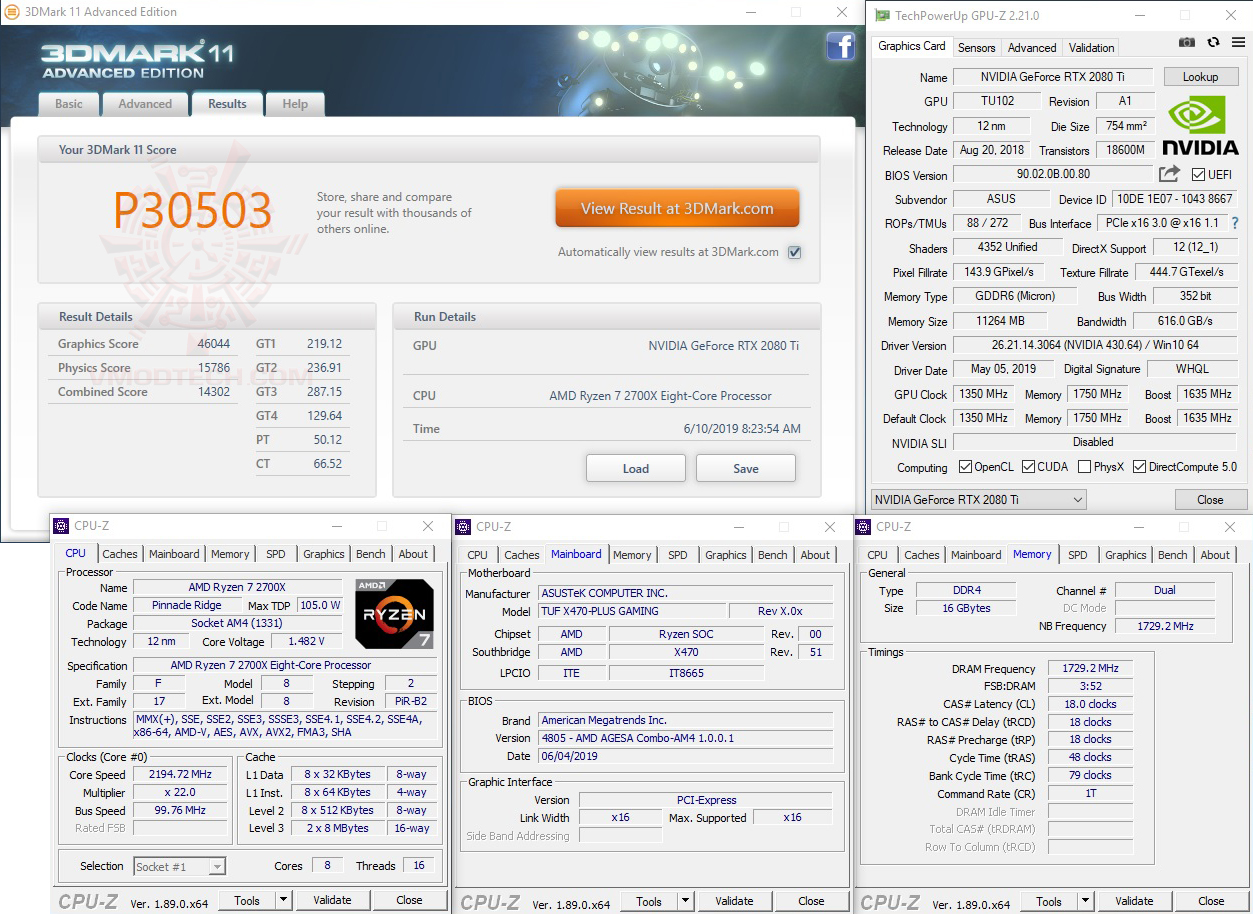

3DMark11

3Dmark11 อยู่ที่ 30503คะแนน แรงสุดๆครับ

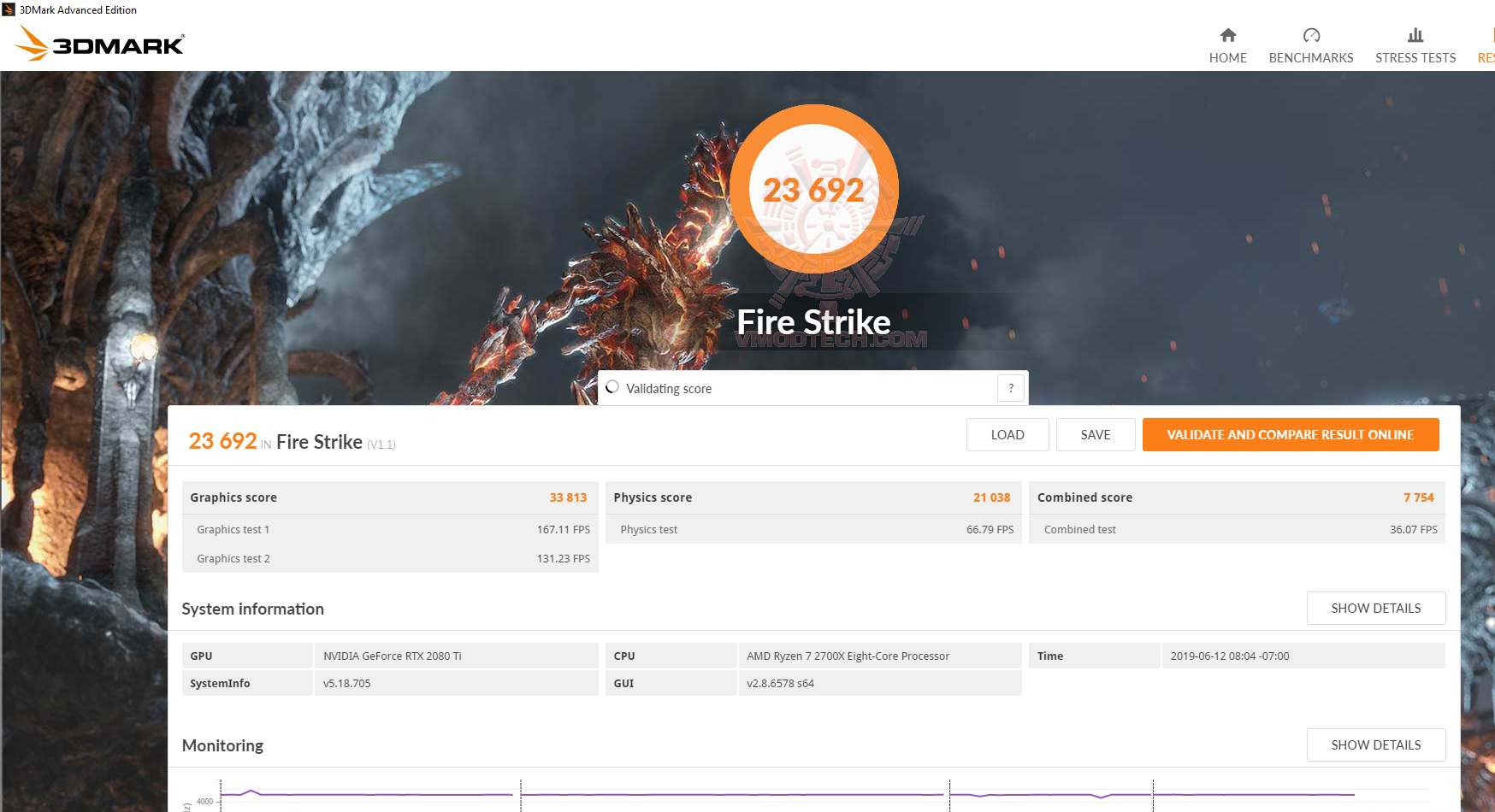

3DMark 2013

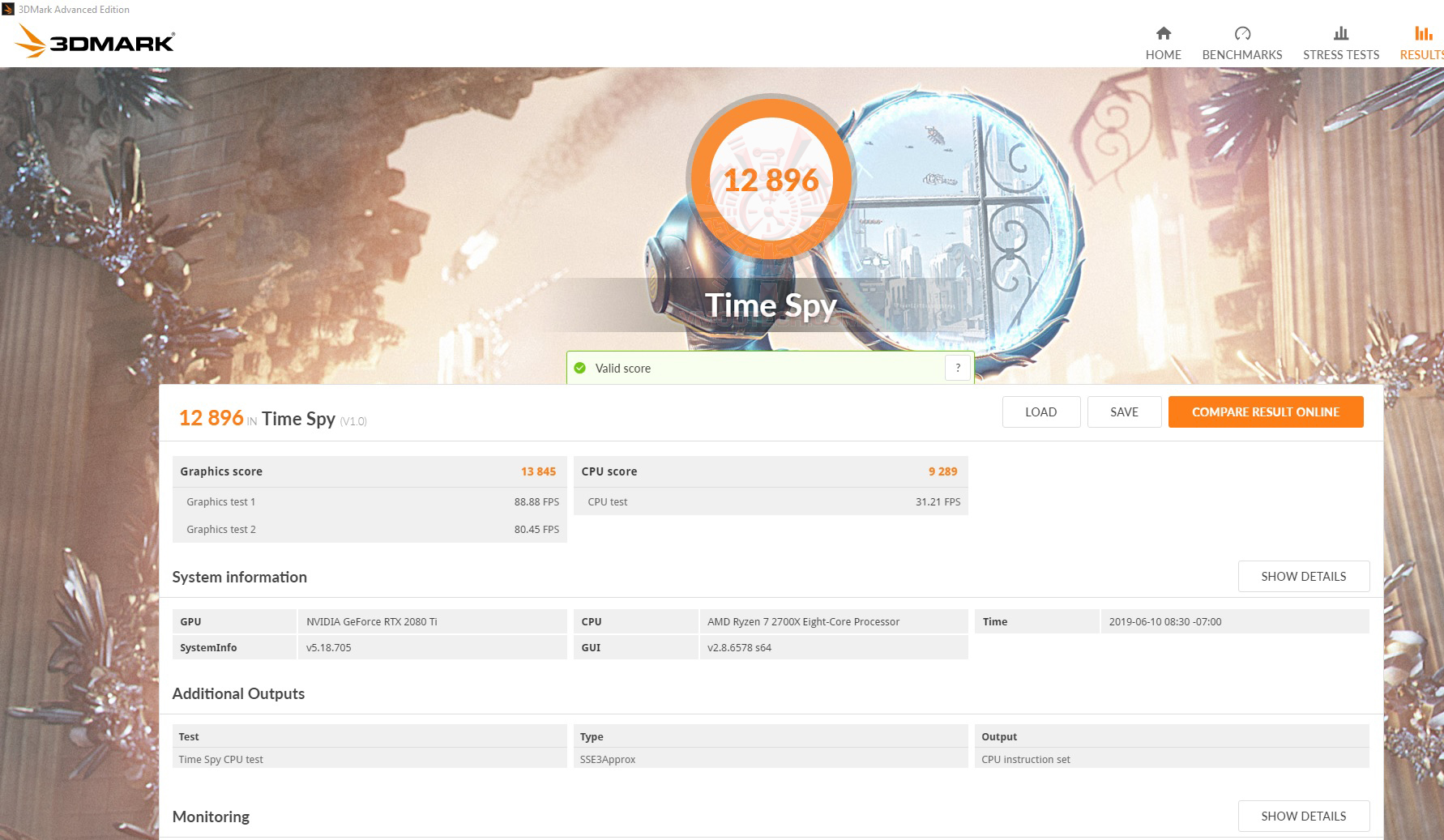

3DMark แรงทุกการทดสอบครับ Fire Strike กดไปทะลุ 23692คะแนน Time Spy 12896คะแนนแรงทั้งผลทดสอบ DX11-12 ออกมาได้ดีมากครับ แรงสะใจกันเลยทีเดียว

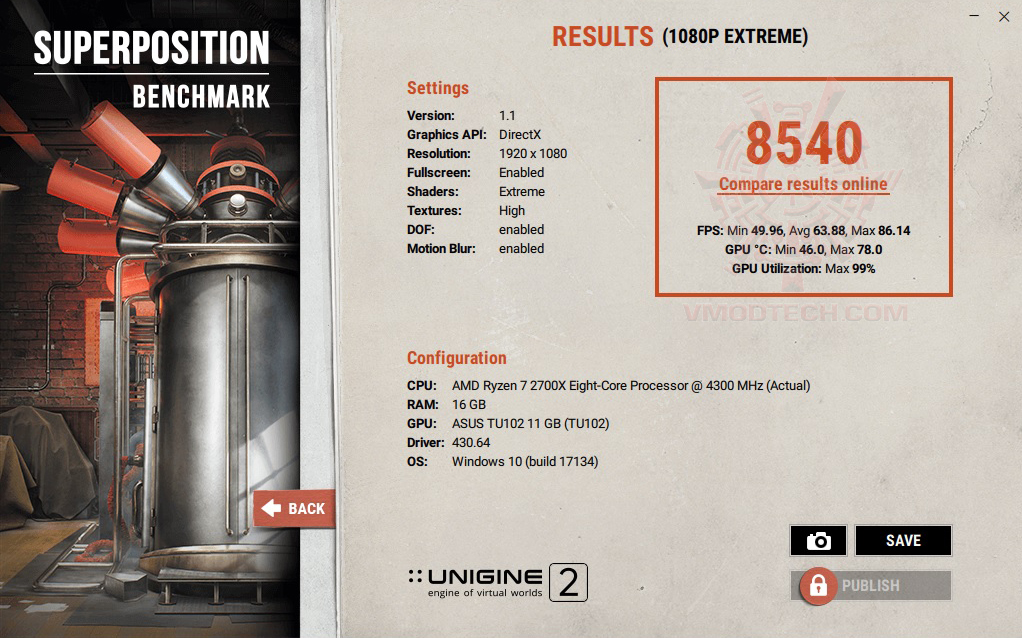

UNIGINE2

Unigine2 คะแนนอยู่ที่ 8540คแนนครับ ทำได้ดีครับกับผลทดสอบ DX12 แรงสุดๆจริงๆ

เราไปชมผลทดสอบโอเวอร์คล๊อกแบบโหดๆ ส่งท้ายกันเลยครับ

Overclock 4.5Ghz DRAM 3533Mhz

CPU-Z

มาถึงช่วงทดสอบส่งท้ายกับการโอเวอร์คล๊อกในความเร็วสูงๆทดสอบประสิทธิภาพเมนบอร์ดกันครับกับ ASUS TUF X470-PLUS GAMING เอาใจสาวก AMD เหมือนอย่างเช่นเคยกับเมนบอร์ด TUF Gaming ซีรี่ย์ชิบเซ็ต X470 ตัวแรงของเราในวันนี้ โดยจัดกันหนักๆที่ความเร็ว 4.50Ghz บัสแรมทะลุ 3533Mhz CL18 ได้สบายๆครับ ในส่วนของบัสแรมก็สามารถเล่นได้ทะลุ 3533Mhz กันเลยทีเดียวครับถือได้ว่าแรงทะลุสเปคที่เมนบอร์ดได้เคลมกันเอาไว้เลยทีเดียว เราไปชมผลทดสอบกันเลยครับ

SuperPi 1MB

SuperPI 1MB อยู่ที่เวลา 9.602วินาทีครับ แรงในระดับ 9วินาที แรงเยี่ยมจริงๆ ลง 9วินาทีได้แรงๆเร็วๆเลยครับ

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียนเลยครับ อยู่ที่ 51934MB/s , 49193MB/s แรงเยี่ยมสุดๆครับกับบัสแรม 3533Mhz อัดกันได้ทะลุเกินค่าเมนบอร์ดที่เคลมเอาไว้ที่ 3200Mhz+ ได้แบบสบายๆเลยครับ แรงแบบนี้นักโอเวอร์คล๊อกไม่ต้องห่วงครับเล่นแรมกันได้ง่ายๆแน่นอนครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS TUF X470-PLUS GAMING ที่นำมาทดสอบรีวิวให้ท่านได้ชมกันในวันนี้ กับตัวเมนบอร์ดในระดับสูงชิบเซ็ต X470 ในซีรี่ย์ TUF GAMING ที่พกพาฟีเจอร์เอาไว้อย่างมากมายรวมไปถึงประสิทธิภาพการทำงานที่ครบครัน โดยสามารถใช้งานร่วมกับซีพียู AMD RYZEN 7 2700X แบบโอเวอร์คล๊อกไปที่ความเร็ว 4.3Ghz บัสแรม 3466Mhz CL18 ได้อย่างมีเสถียรภาพตลอดการทดสอบและสามารถรีดพลังการ์ดจอ ASUS GeForce RTX 2080 Ti DUAL ออกมาได้เต็มประสิทธิภาพอีกด้วยครับและยังสามารถกดกันเต็มๆทะลุความเร็ว 4.5Ghz บัสแรม 3533Mhz CL18 ได้อีกด้วย ถือได้ว่าชุดภาคจ่ายไฟแบบ Digi + VRM จ่ายไฟได้อย่างยอดเยี่ยมมีเสถียรภาพมากๆตามที่ได้เคลมกันเอาไว้เลยครับสมกับเป็นเมนบอร์ดเกรดทหาร Military-grade TUF ที่เน้นวัสดุเกรดเยี่ยมเอาไว้ให้ใช้งานอย่างมากมายจริงๆ ในส่วนของดีไซน์นั้นก็เน้นความเป้น TUF ซึ่งโดดเด่นด้วยแสงไฟ AURA SYNC RGB ในด้านหน้าของเมนบอร์ดที่แสดงผลได้อย่างโดดเด่นสวยงามครับกับดีไซน์ออกแบบที่สวยงามดุดันพร้อมกลิ่นอายของ TUF ที่เราคุ้นเคยกันดี ในส่วนของฟีเจอร์ก็ถือได้ว่าให้มากันเยอะเลยครับ อาทิ Military-grade TUF Components  , TUF LANGuard , TUF Chokes , TUF Capacitors , TUF MOSFETs , Digi + VRM , I/O , ASUS SafeSlot , ESD Guards , GPU Temperature Sensing & Fan Xpert 4 Core ,  Exclusive DTS® Custom audio , ASUS AURA SYNC และอื่นๆอีกมากมายเลยครับ ข้อแตกต่างจากรุ่น B450 ก็คือระบบโอเวอร์คล๊อกการปรับจูนไฟต่างๆนั้นทำได้ละเอียดกว่าครับพร้อมช่องเชื่อมต่อต่างๆนั้น ASUS TUF X470-PLUS GAMING ให้มาเยอะกว่ารวมไปถึงฟีเจอร์บางส่วนกับดีไซน์ที่โดดเด่นด้วยไฟ RGB ที่สวยงามแสดงผลให้อย่างชัดเจนครับ ถือเป็นเมนบอร์ดในซีรี่ย์ TUF GAMNING ในชิบเซ็ต X470 ที่อัดแน่นด้วยคุณภาพเหมาะกับบรรดาคอเกมส์มิ่งที่เน้นฟีเจอร์ครบๆมาตรฐาน Military-grade TUF ที่เน้นความทนทานในการใช้งานตลอดจนฟีเจอร์เกมสืมิ่งที่ครบครันและที่สำคัญโอเวอร์คล๊อกได้แรงอย่างมีเสถียรภาพตามที่ท่านได้เห็นในบททดสอบครับ ถ้าท่านกำลังมองหาเมนบอร์ดสไตล์ดุดันโอเวอร์คล๊อกได้ง่ายมีฟีเจอร์เกมส์มิ่งให้ใช้งานและเน้นความทนทาน ASUS TUF X470-PLUS GAMING คือคำตอบให้คอเกมส์มิ่งที่ต้องการอะไรแบบครบๆและทนๆเลยครับ โดยราคาวางจำหน่ายอยู่ที่ประมาณ 6,6XXบาทครับ ราคานี้น่าพิจารณาเป็นอย่างยิ่ง หวังว่าบทความนี้จะถูกใจสาวก AMD ที่กำลังมองหาเมนบอร์ดในรุ่นท๊อปๆเอาไว้พิจารณากันนะครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ราคาประมาณ 6,6XX บาท  /Price 209USD$

..

…

…
