ASUS TUF Z390M-PRO GAMING REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 02/01/2019 16:36, 98,251 views / view in EnglishEN
«»
Share

ASUS TUF Z390M-PRO GAMING Appearance

dsc 2250 ASUS TUF Z390M PRO GAMING REVIEW



มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS TUF Z390M-PRO GAMING รุ่นใหม่ล่าสุดในซีรี่ย์ TUF ที่เน้นประสิทธิภาพความคงทนด้วยเกรด Military-grade TUF Components กับวัสดุเกรดดีเยี่ยม

dsc 2260 ASUS TUF Z390M PRO GAMING REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc 2266 ASUS TUF Z390M PRO GAMING REVIEW

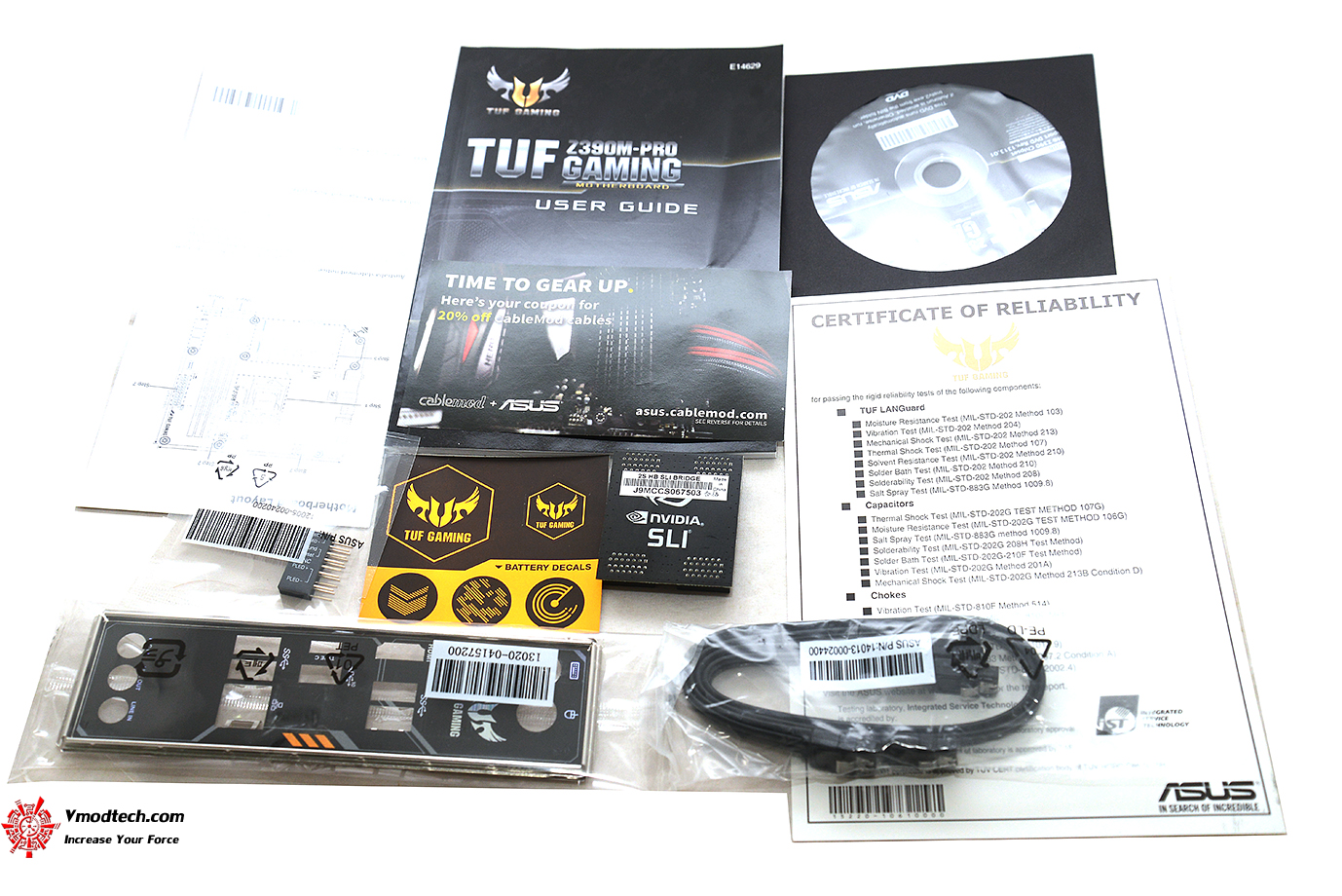

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 บรรดาสติ๊กเกอร์ สายบริดจ์ SLI 1ชุด สติ๊กเกอร์

dsc 2275 ASUS TUF Z390M PRO GAMING REVIEW

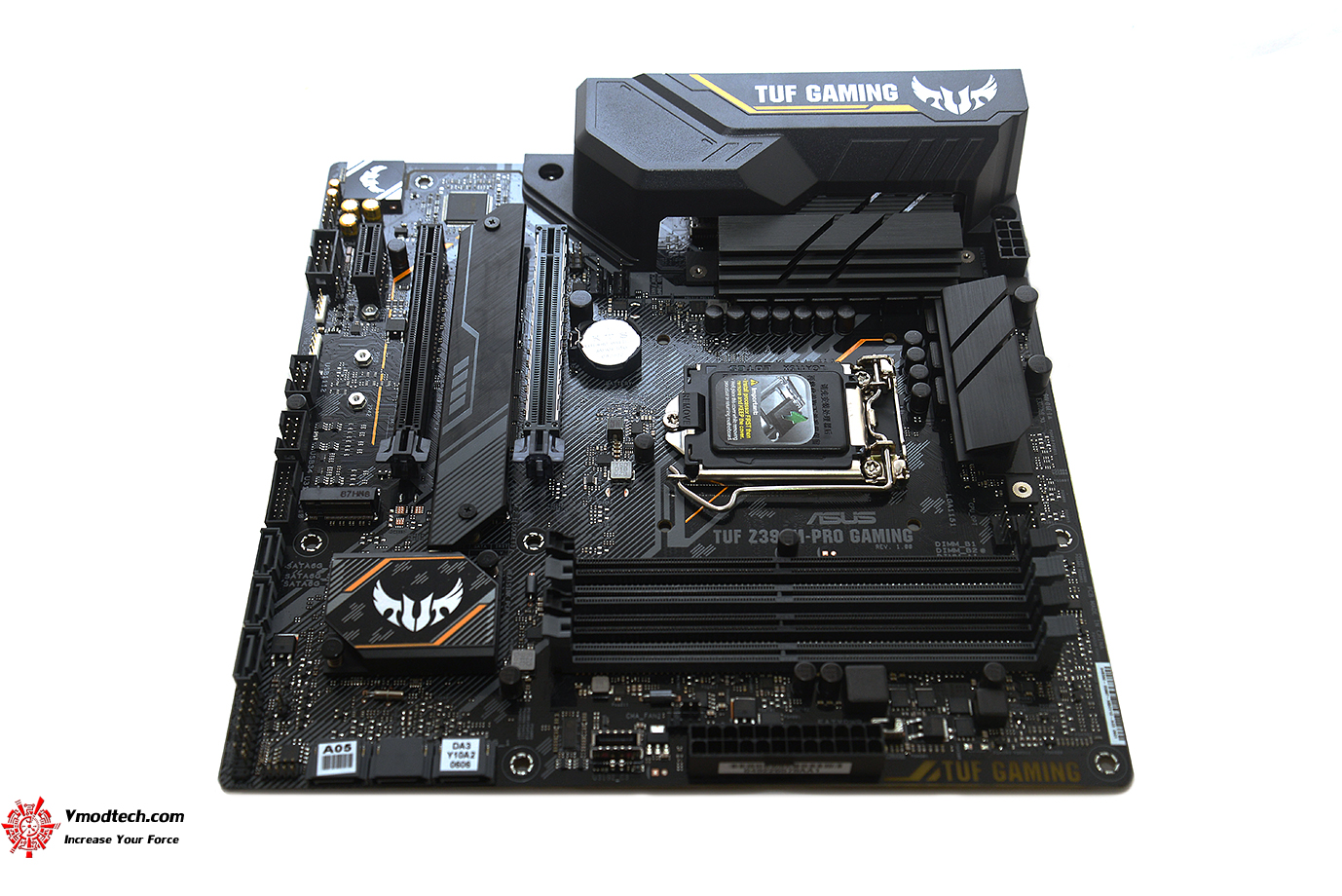

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับด้วยลวดลายสีเหลืองซึ่งก็จะเป็นเอกลักษณ์ของซีรี่ย์ TUF ที่เน้นทั้งโทนสีออกเหลืองๆและสีออกไข่มาเป็นเวลายาวนาน

dsc 2280 ASUS TUF Z390M PRO GAMING REVIEW

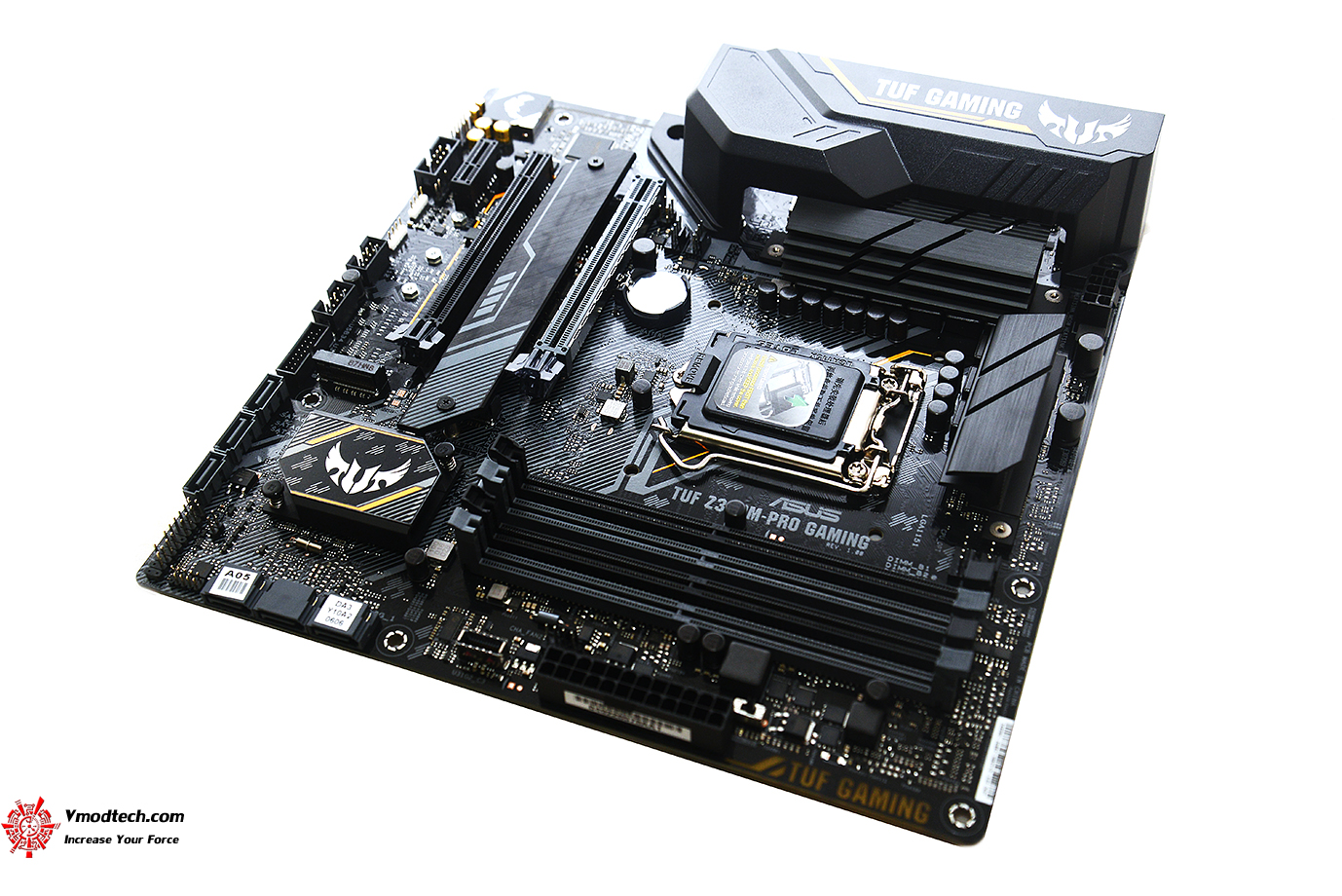

เมนบอร์ดขนาด mATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm ) dsc 2287 ASUS TUF Z390M PRO GAMING REVIEW

ตัวเมนบอร์ดนั้นสีดำสนิทตัวฮีตซิงค์ก็เป็นสีดำพร้อมลวดลายสีเหลืองและมีไฟโลโก้ด้านหน้า TUF GAMING พร้อมทั้งไฟ RGB แบบ AURA SYNC ที่สวยงามครับ

dsc 2293 ASUS TUF Z390M PRO GAMING REVIEW

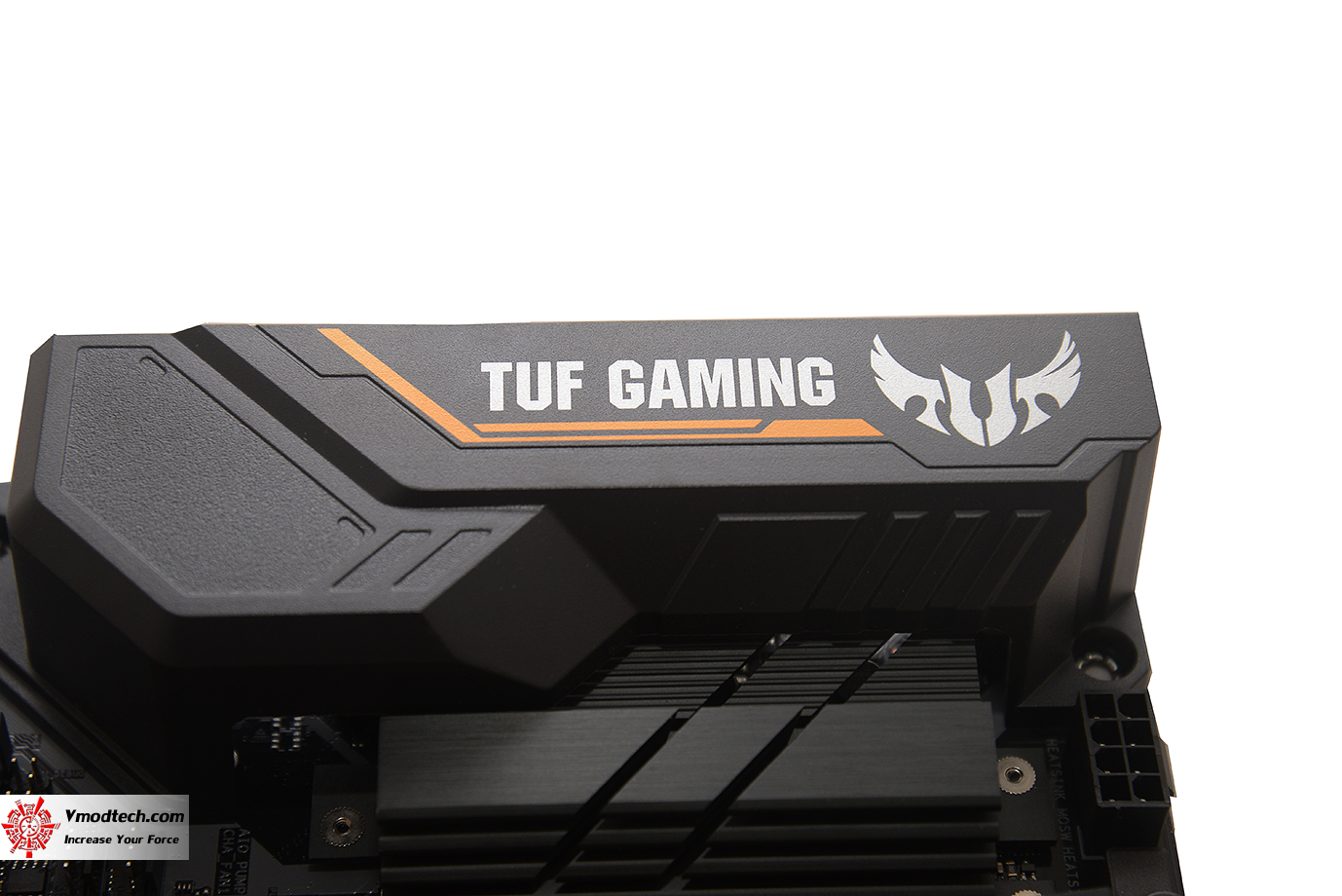

ตัวคลอปด้านบนฮีตซิงค์เฟสไฟจะมีโลโก้ TUF GAMING สวยงามโดดเด่นครับ

dsc 2299 ASUS TUF Z390M PRO GAMING REVIEW

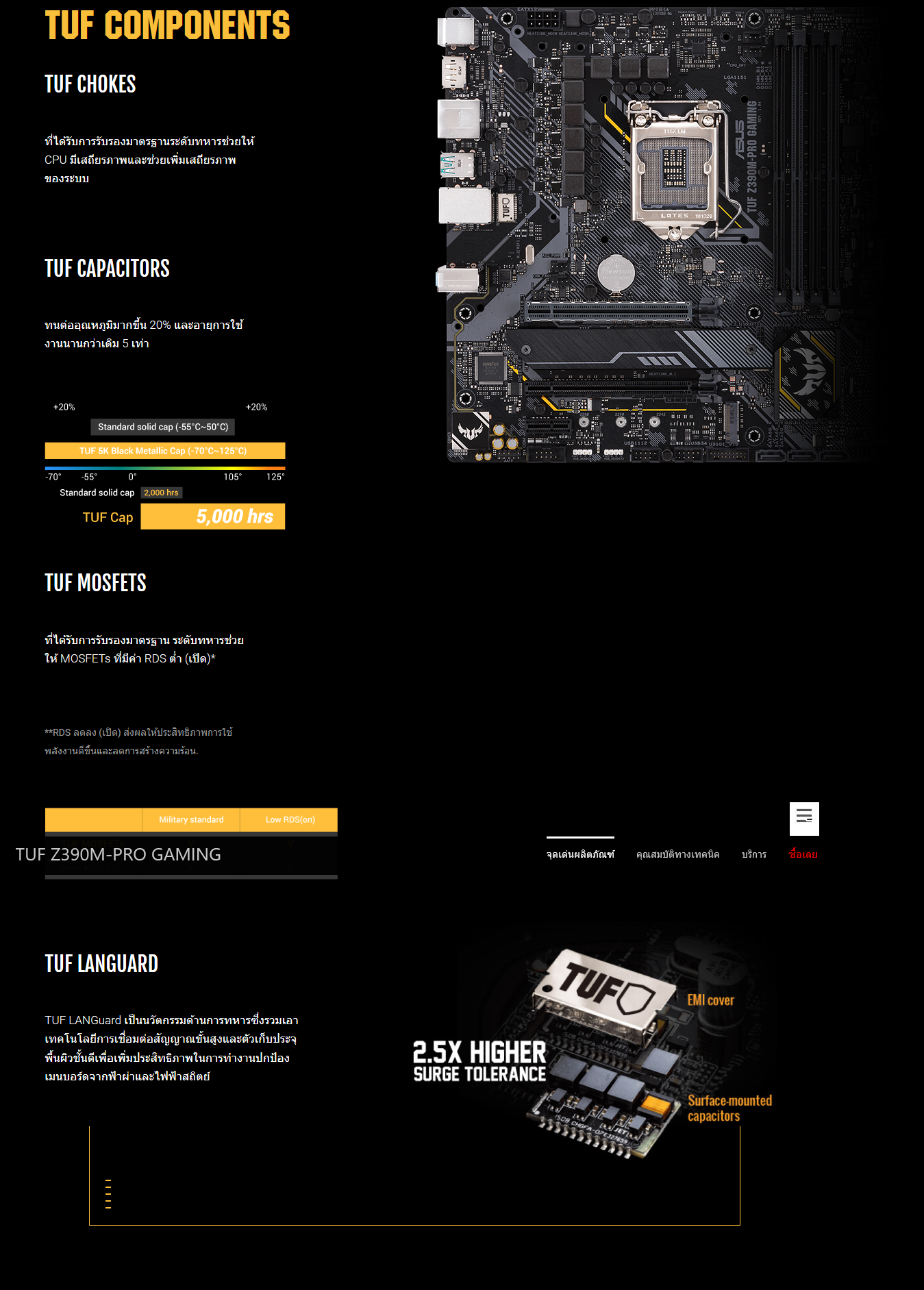

screenshot 2019 01 02 tuf z390m pro gaming e0b980e0b8a1e0b899e0b89ae0b8ade0b8a3e0b98ce0b894 asus e0b89be0b8a3e0b8b0e0b980e0b897e0b8a8e0b984e0b897 ASUS TUF Z390M PRO GAMING REVIEW

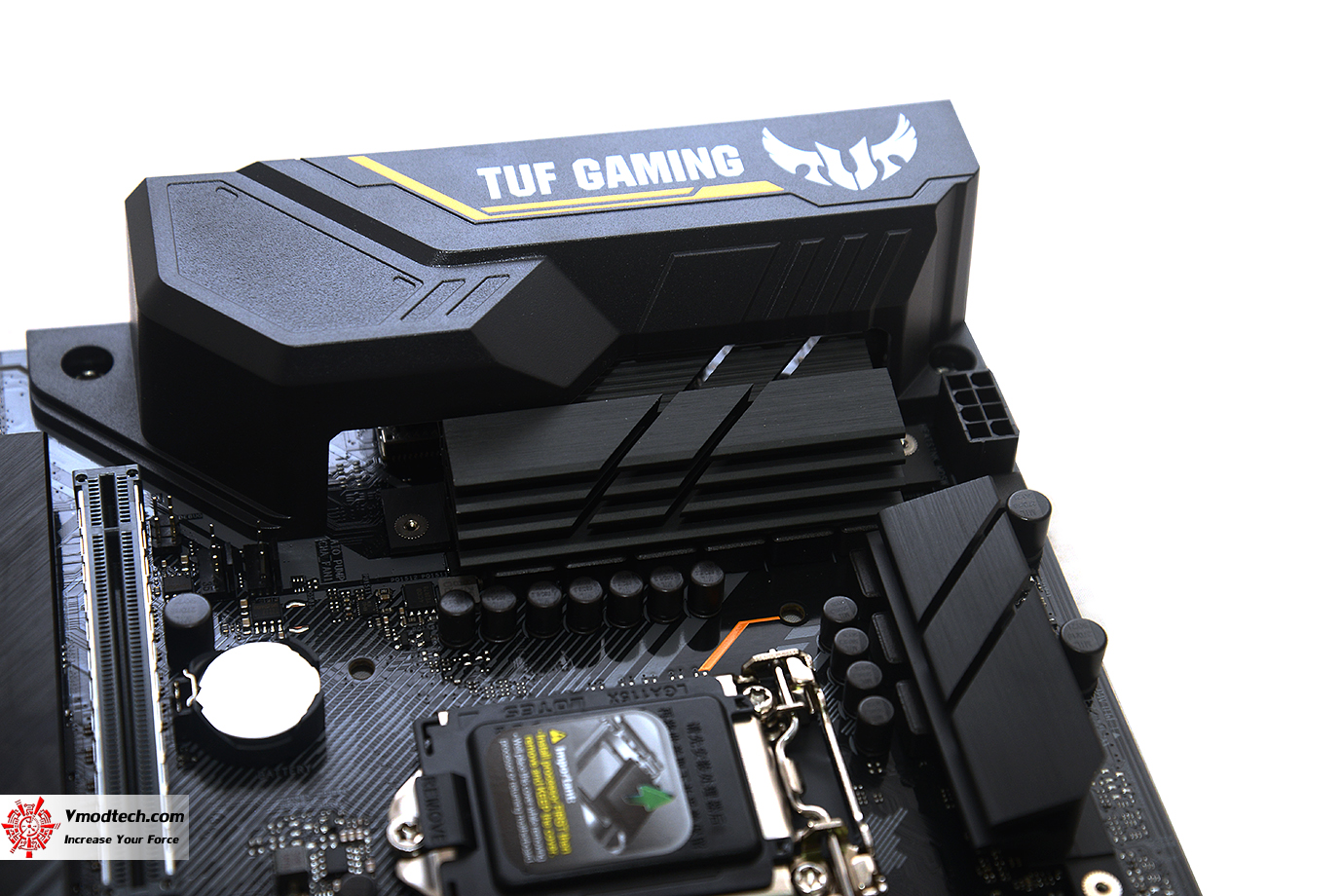

ฮีตซิงค์เฟสไฟที่จัดวางได้เต็มทั้งสองฝั่งพร้อมภาคจ่ายไฟแบบ Digi+ VRM และชุดวัสดุ TUF CHOKES ที่ได้รับการรับรองมาตรฐานระดับทหารช่วยให้ CPU มีเสถียรภาพและช่วยเพิ่มเสถียรภาพของระบบ / TUF CAPACITORS ทนต่ออุณหภูมิมากขึ้น 20% และอายุการใช้งานนานกว่าเดิม 5 เท่า / TUF MOSFETs ที่ได้รับการรับรองมาตรฐาน ระดับทหารช่วยให้ MOSFETs ที่มีค่า RDS ต่ำ (เปิด) พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน Intel® Socket 1151 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® 14 nm CPU

dsc 2303 ASUS TUF Z390M PRO GAMING REVIEW

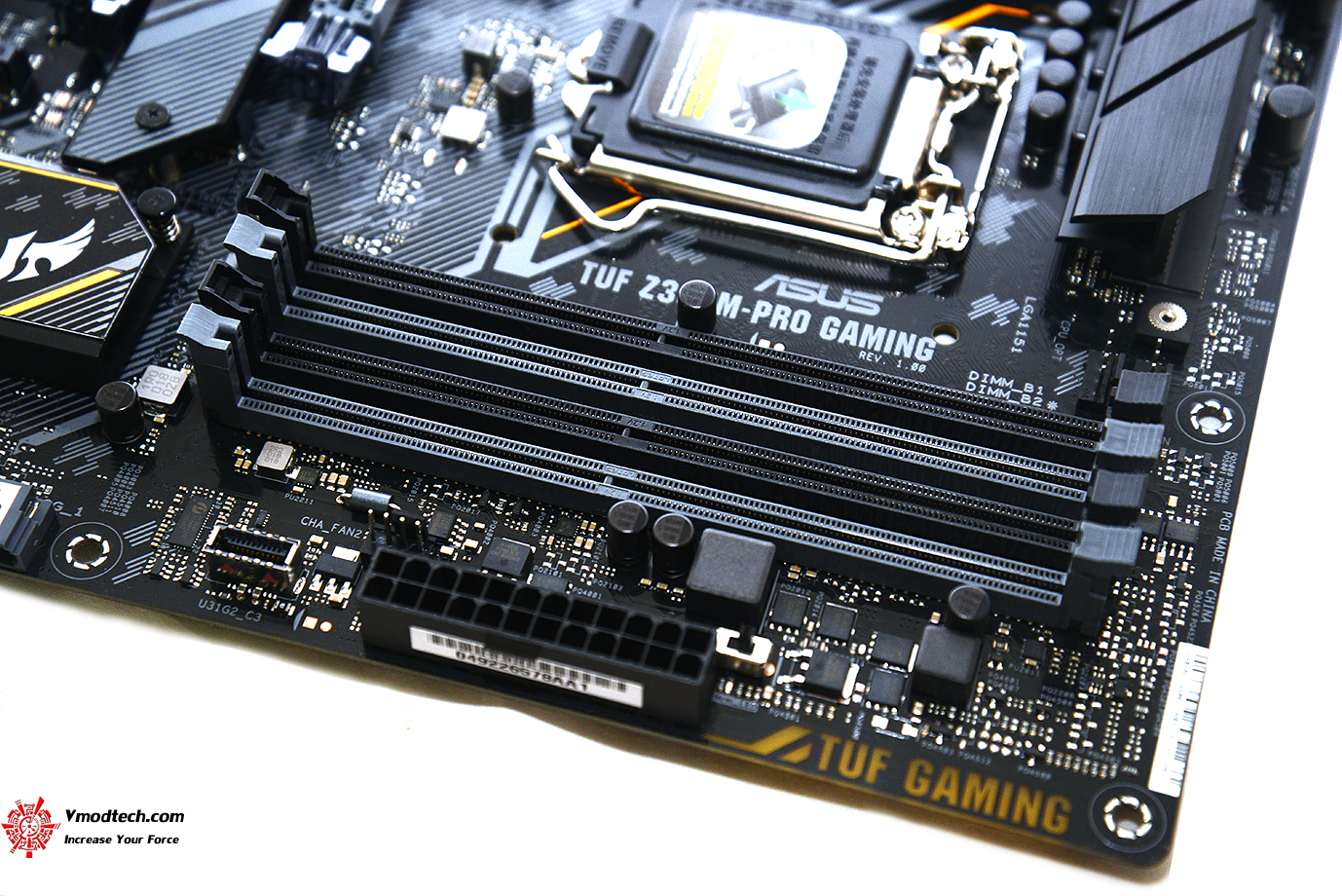

แรมให้กันมา 4ช่องรองรับ ความจุสูงสุด 64GB ครับ 4 x DIMM, Max. 64GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

dsc 2325 ASUS TUF Z390M PRO GAMING REVIEW

dsc 2357 ASUS TUF Z390M PRO GAMING REVIEW

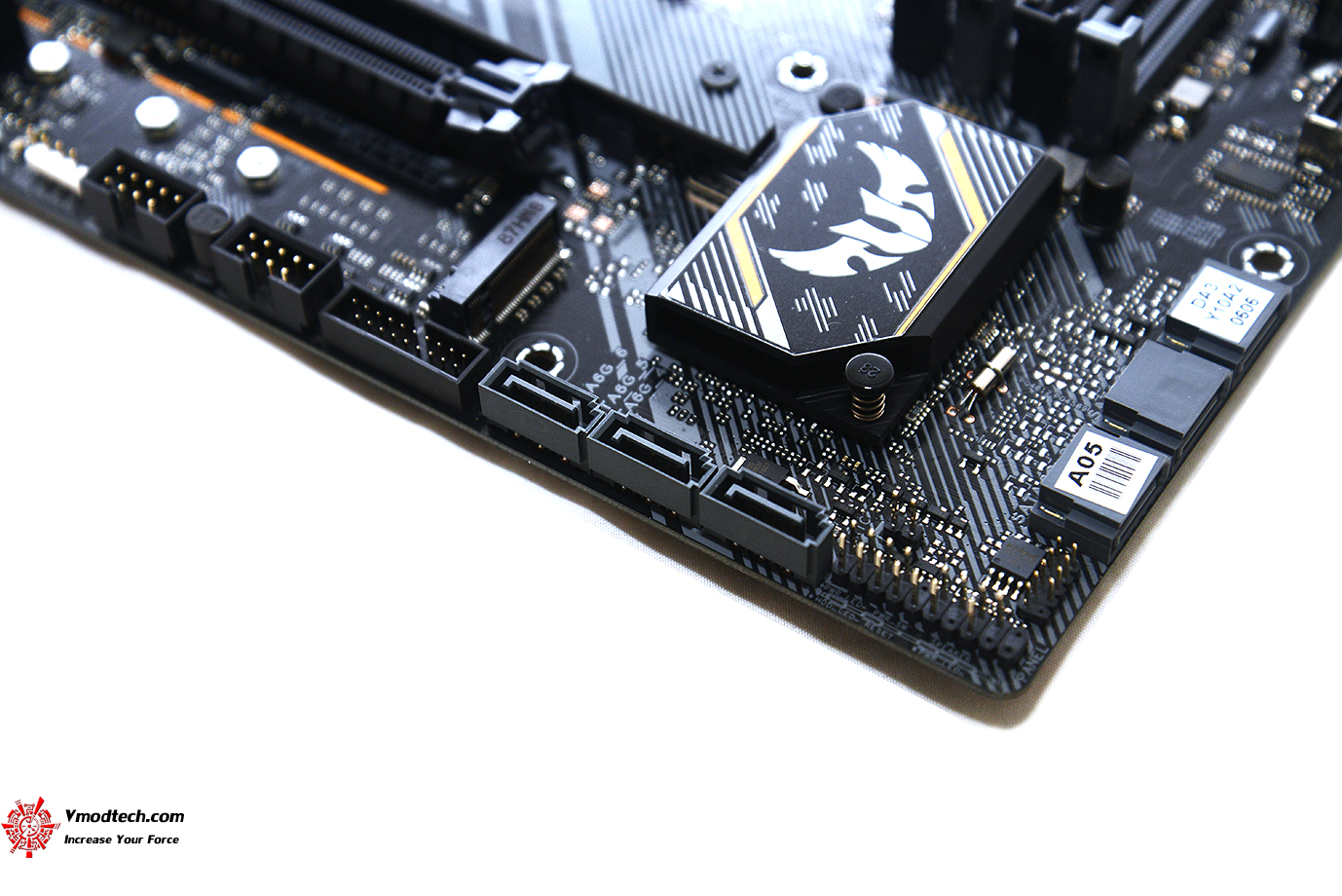

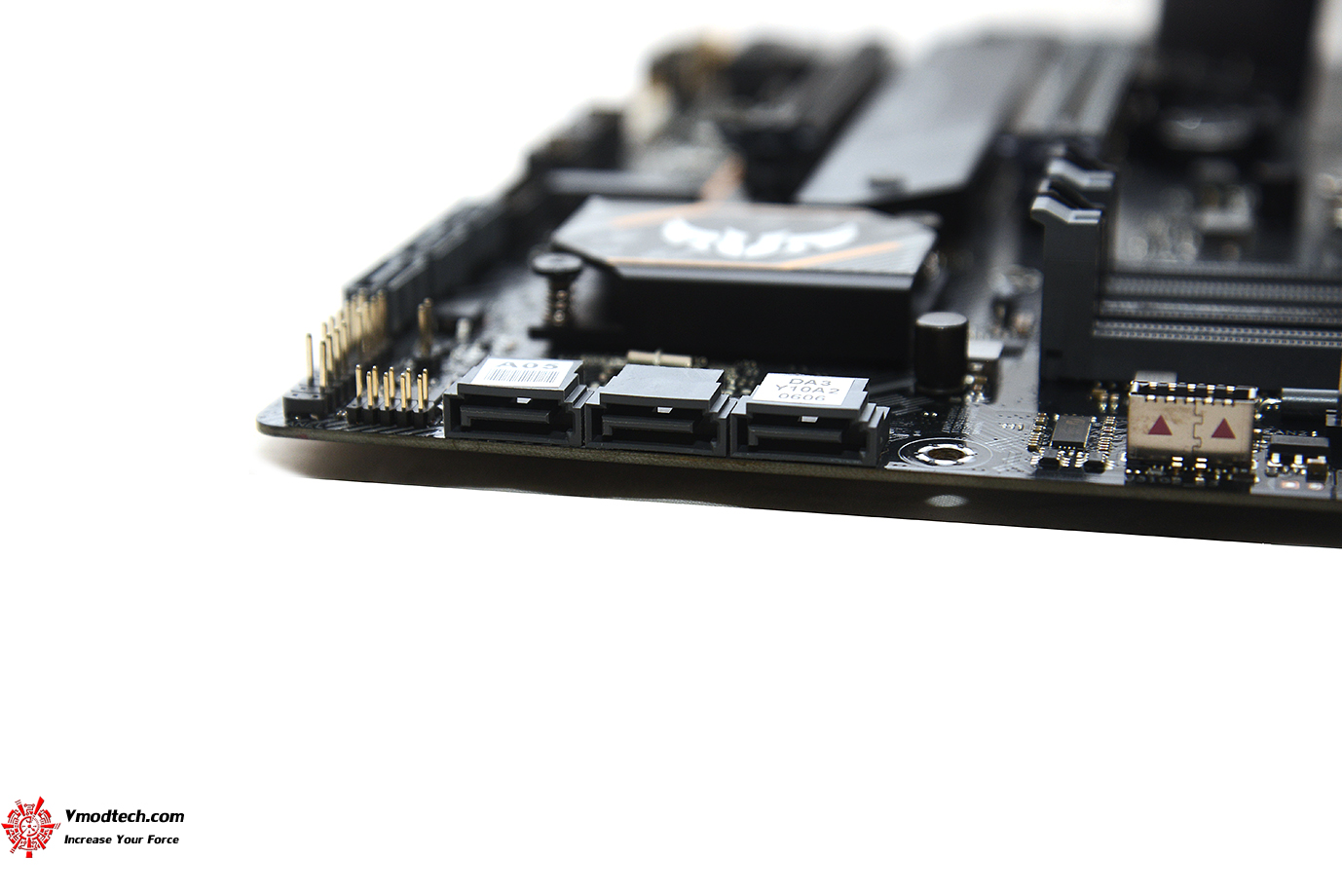

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port

dsc 2307 ASUS TUF Z390M PRO GAMING REVIEW

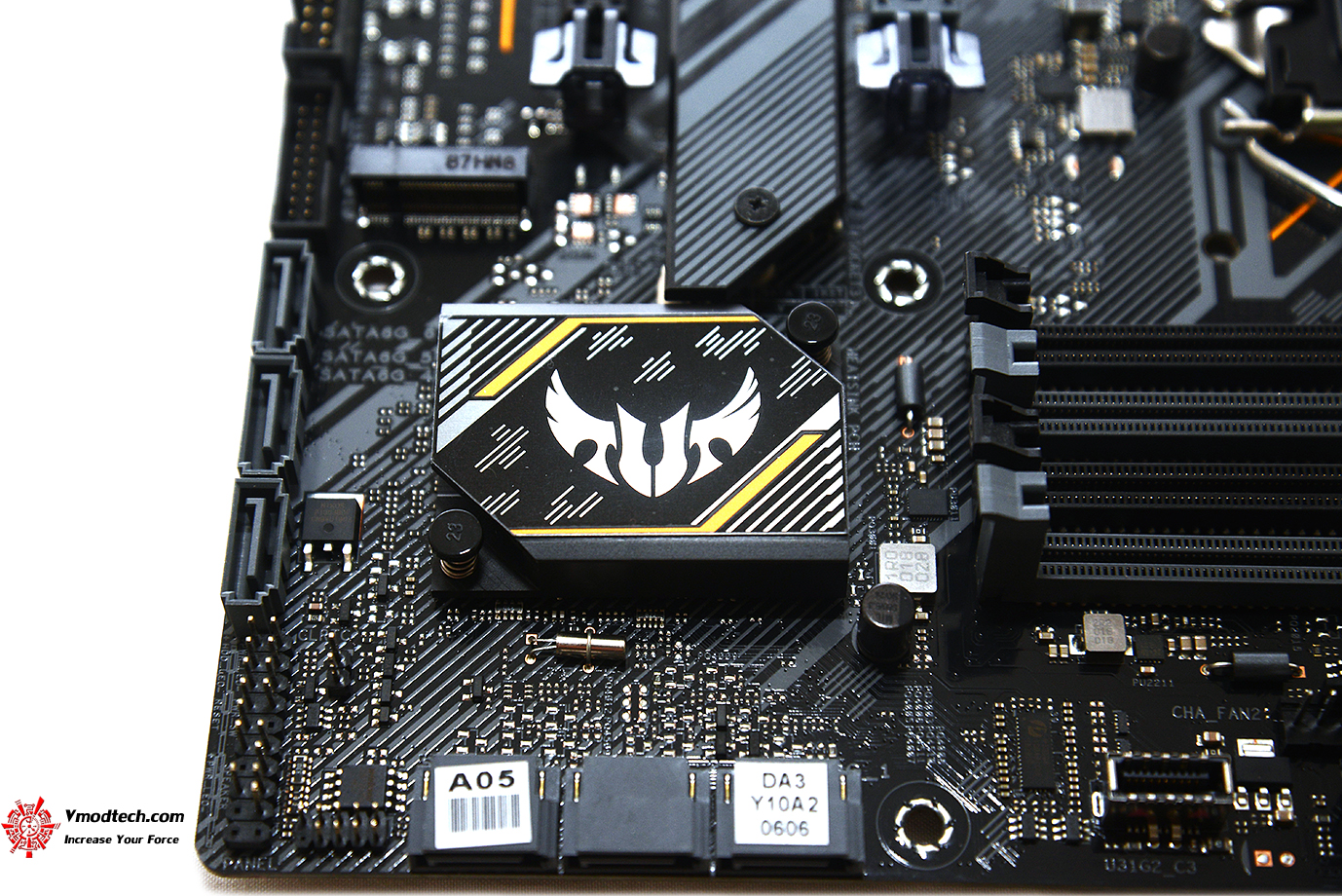

ชิบเซ็ต Z390 รุ่นใหม่ล่าสุดมีโลโก้ ASUS ตัวฮีตซิงค์มีขาวสลับเทาสวยพร้อมมีแสงไฟ RGB ที่สวยงามแสดงผลอยู่ด้านบนครับ

dsc 2395 ASUS TUF Z390M PRO GAMING REVIEW

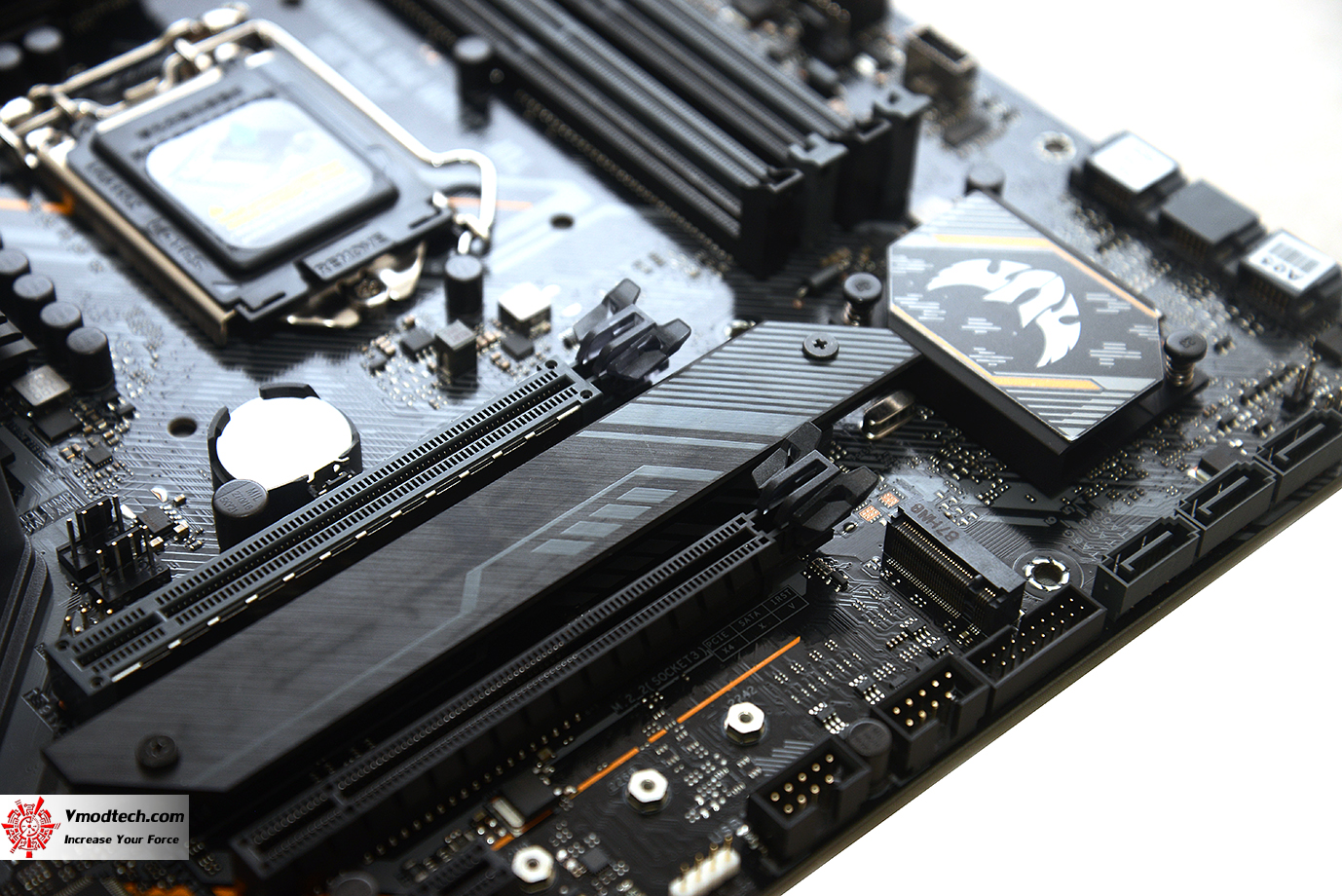

ตัวฮีตซิงค์ M.2 สีขาวมีลวดลายสวยงามพร้อมถอดอัพเกรด M.2 ได้ครับ เน้นการระบายความร้อนอย่างเต็มรูปแบบ ช่องอัพเกรด M.2 มีฮีตซิงค์ให้ทั้งสองช่องครับทั้งด้านบนและด้านล่างตัวเมนบอร์ด 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)*3 , 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)

dsc 2346 ASUS TUF Z390M PRO GAMING REVIEW

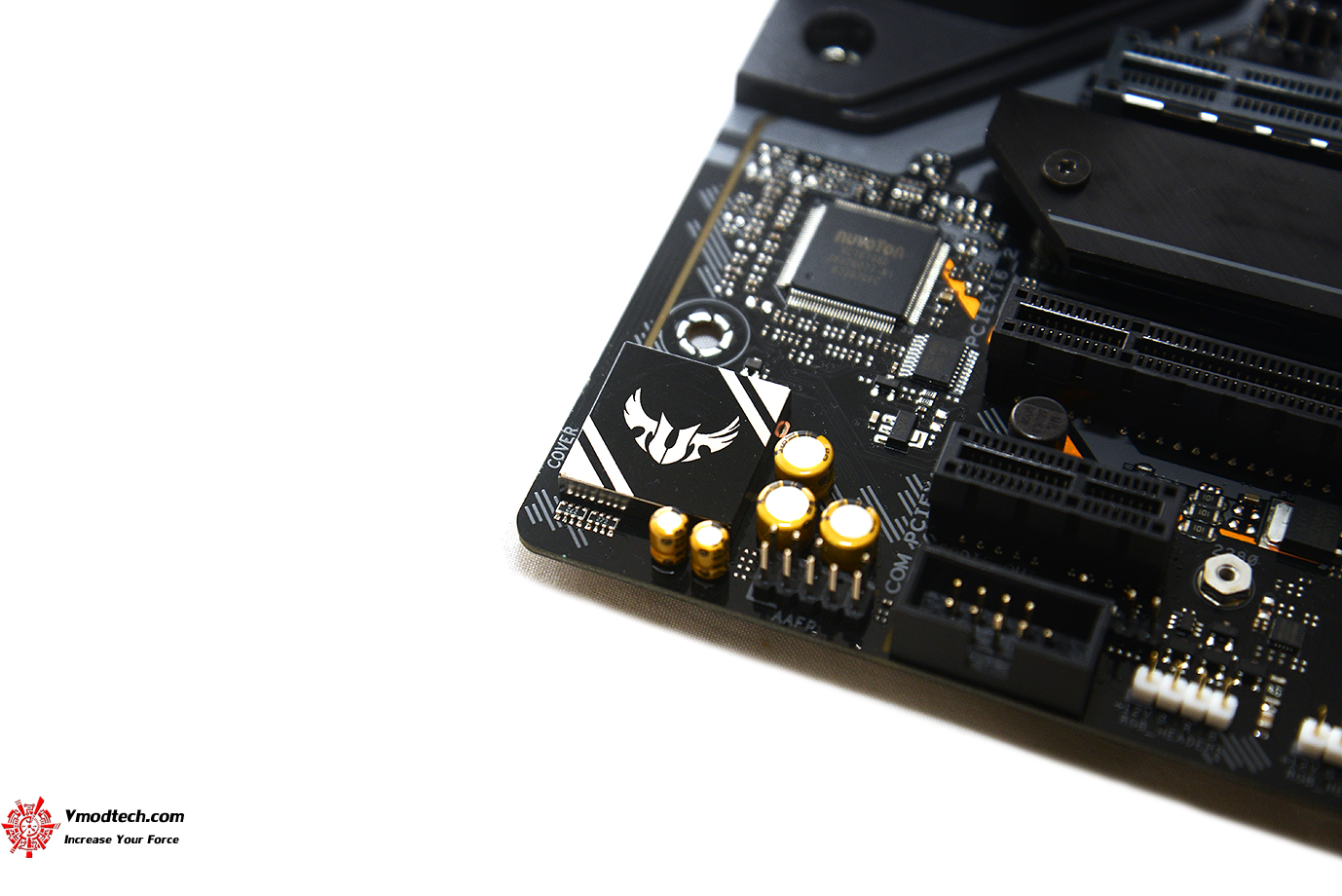

ระบบเสียงเป็น Realtek® ALC S1200A 8-Channel High Definition Audio CODEC มีอัตราส่วนสัญญาณต่อเสียงรบกวน 108dB Sterio Line-Out และ SNR 103dB สำหรับ Sterio Line-In

dsc 2343 ASUS TUF Z390M PRO GAMING REVIEW

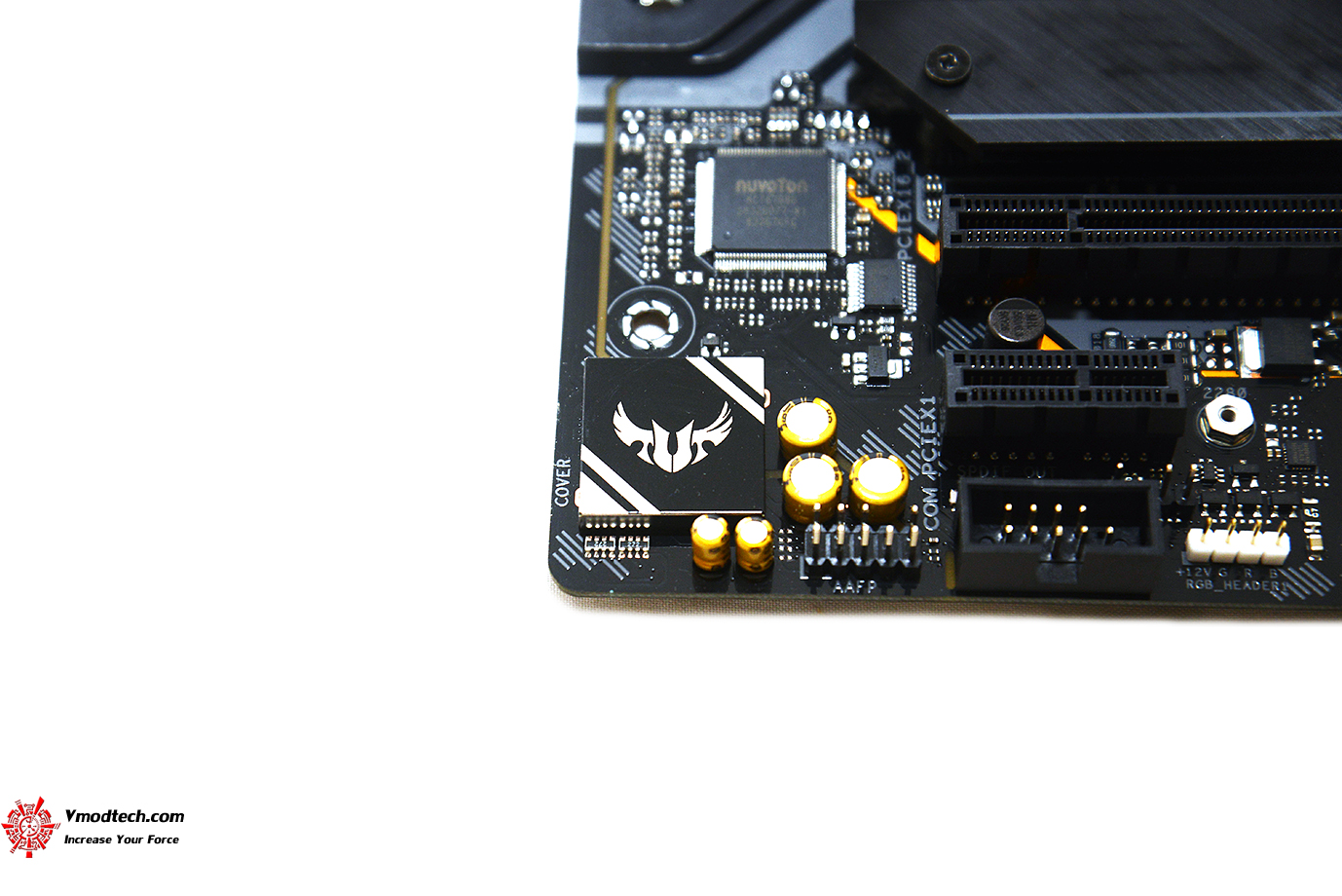

พร้อมด้วยฟีเจอร์การทำงานอื่นๆอาทิ TUF Gaming Audio Cover ,  Audio Shielding , Dedicated audio PCB layers ,  Premium Japanese audio capacitors จัดเต็มให้คอเกมส์มิ่งกันเลยครับ

dsc 2353 ASUS TUF Z390M PRO GAMING REVIEW

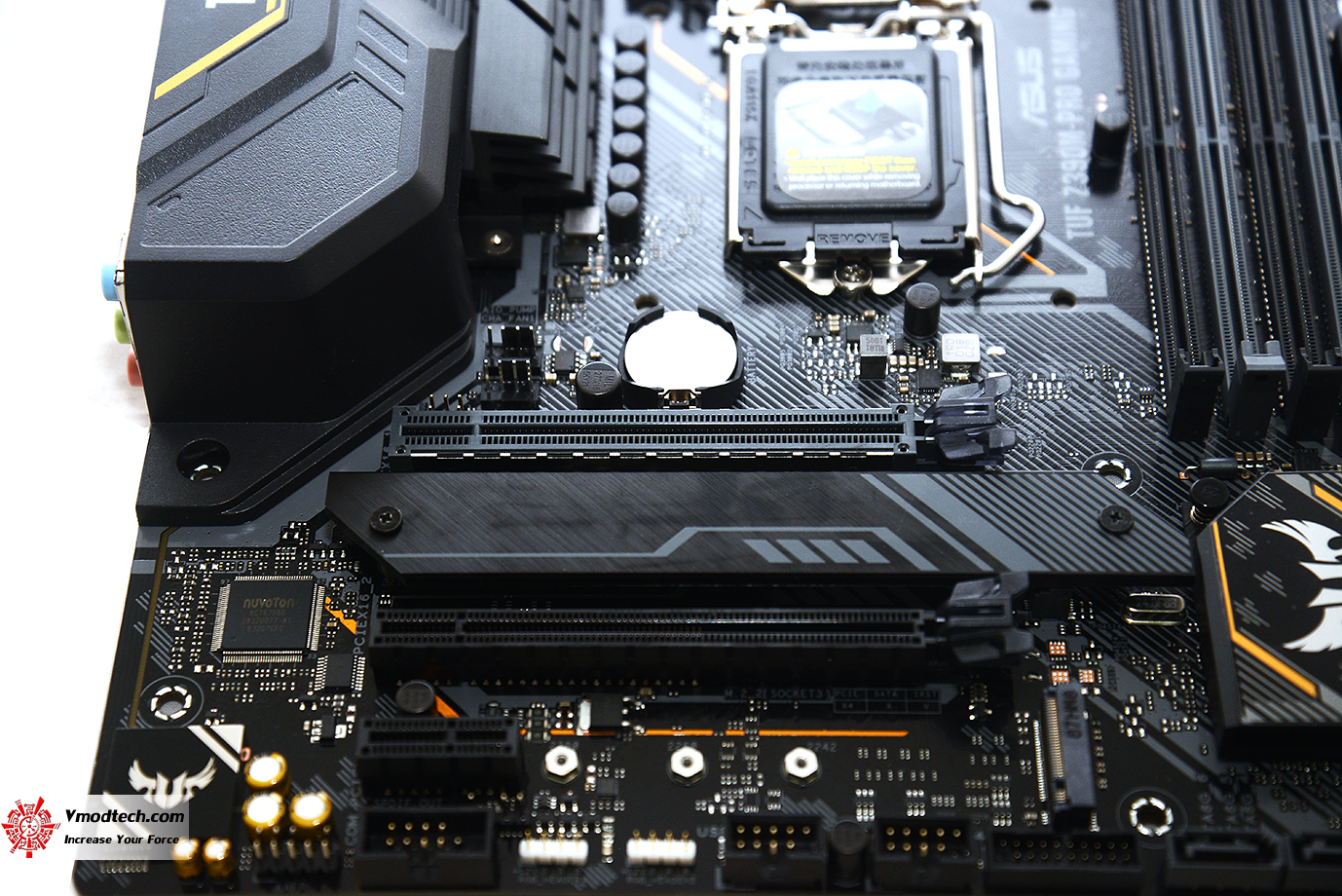

สล๊อต PCI-E มี ASUS SafeSlot ป้องกันอีนตรายเสริมแกร่งให้แบบเต็มครับ

dsc 2354 ASUS TUF Z390M PRO GAMING REVIEW

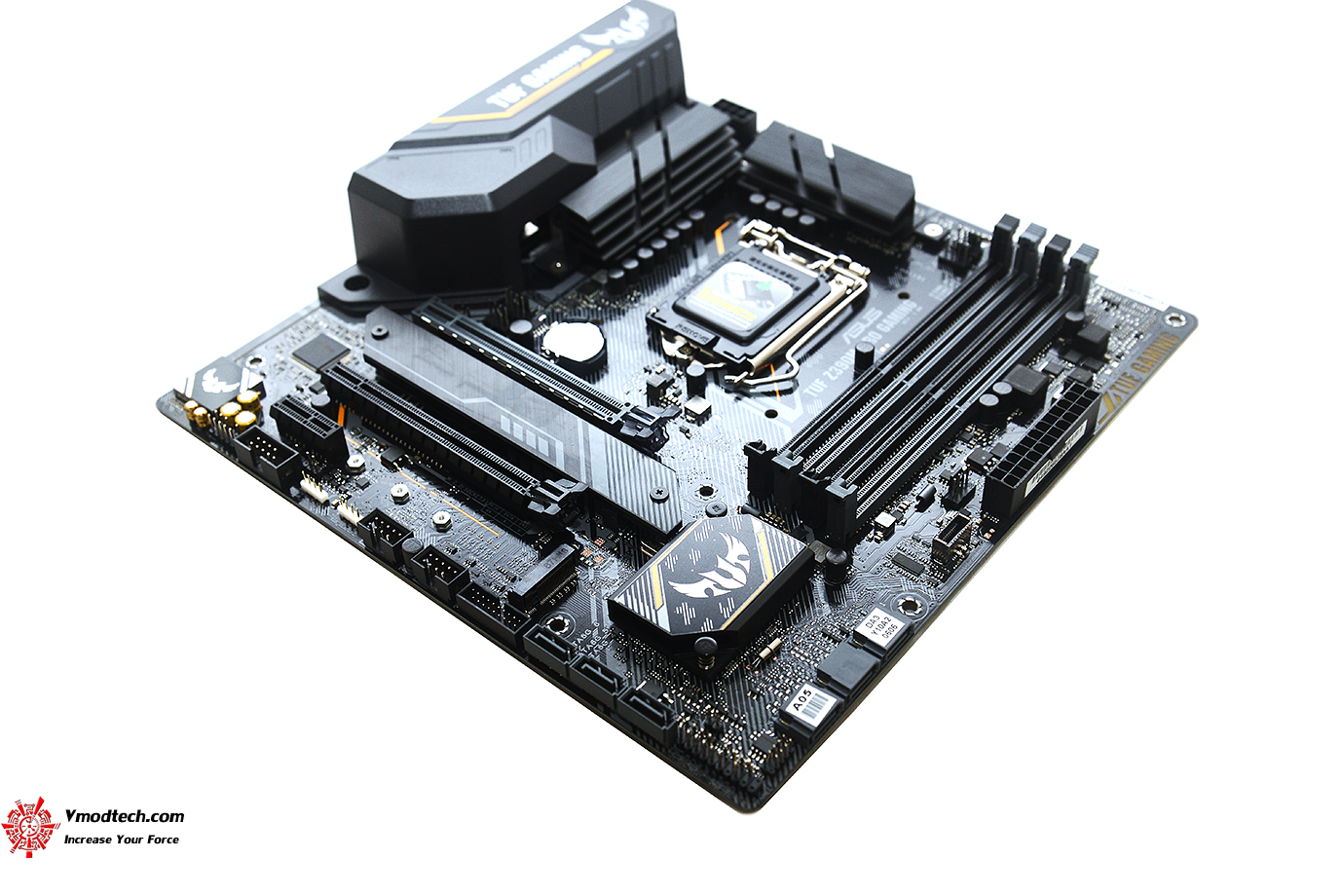

สล๊อต PCI-E ประกอบด้วย 2 x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x4+x4*, x8+x4+x4/x0**)  , 1 x PCIe 3.0 x1

dsc 2378 ASUS TUF Z390M PRO GAMING REVIEW

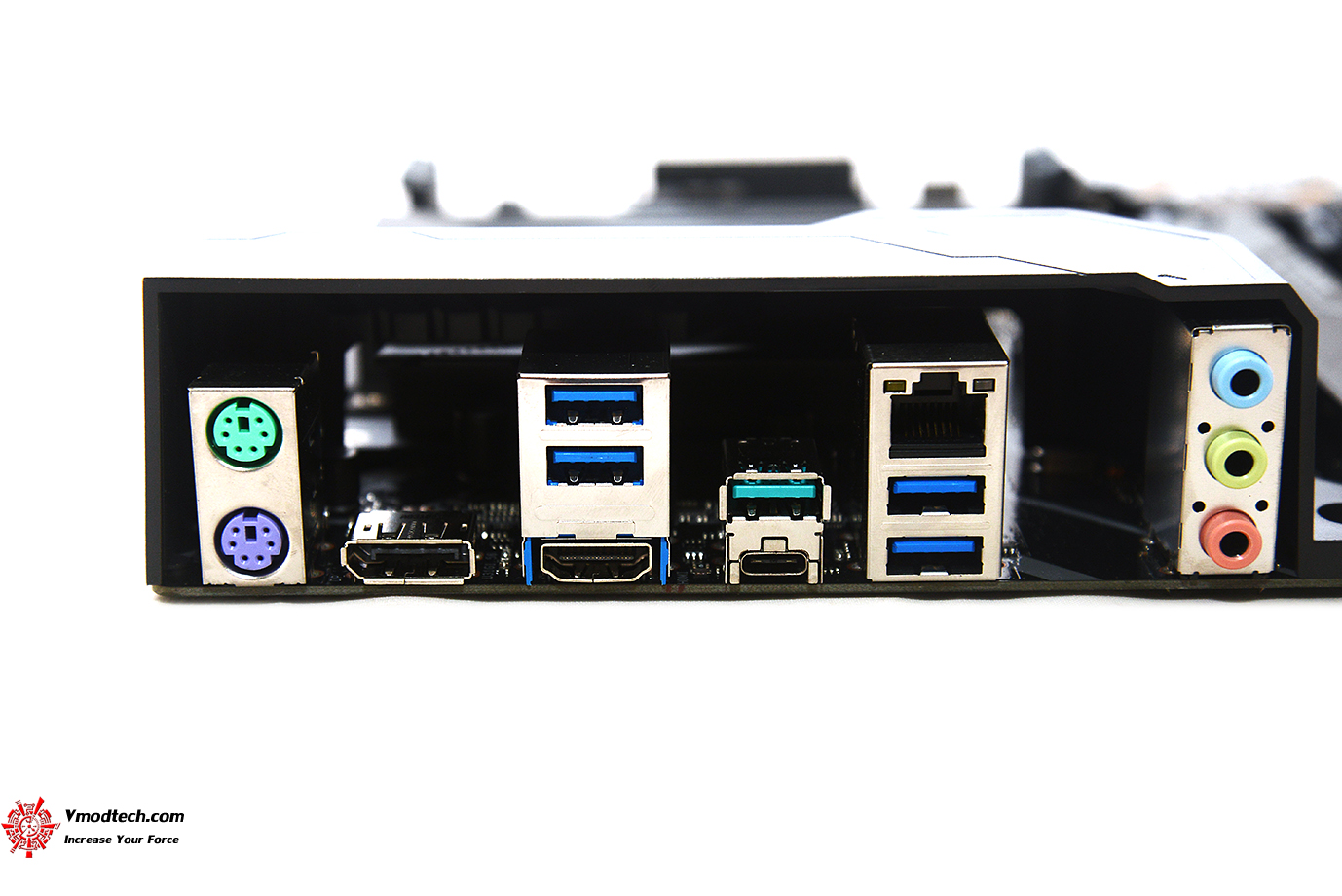

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังมีช่องต่างๆประกอบด้วย 1 x PS/2 keyboard (purple) , 1 x PS/2 mouse (green) , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 1 x USB 3.1 Gen 2 Type-A,  , 4 x USB 3.1 Gen 1 (blue) Type-A,  , 1 x USB 3.1 Gen 1 (black) Type-C,  , 3 x 8-channel Audio I/O

dsc 2388 ASUS TUF Z390M PRO GAMING REVIEW

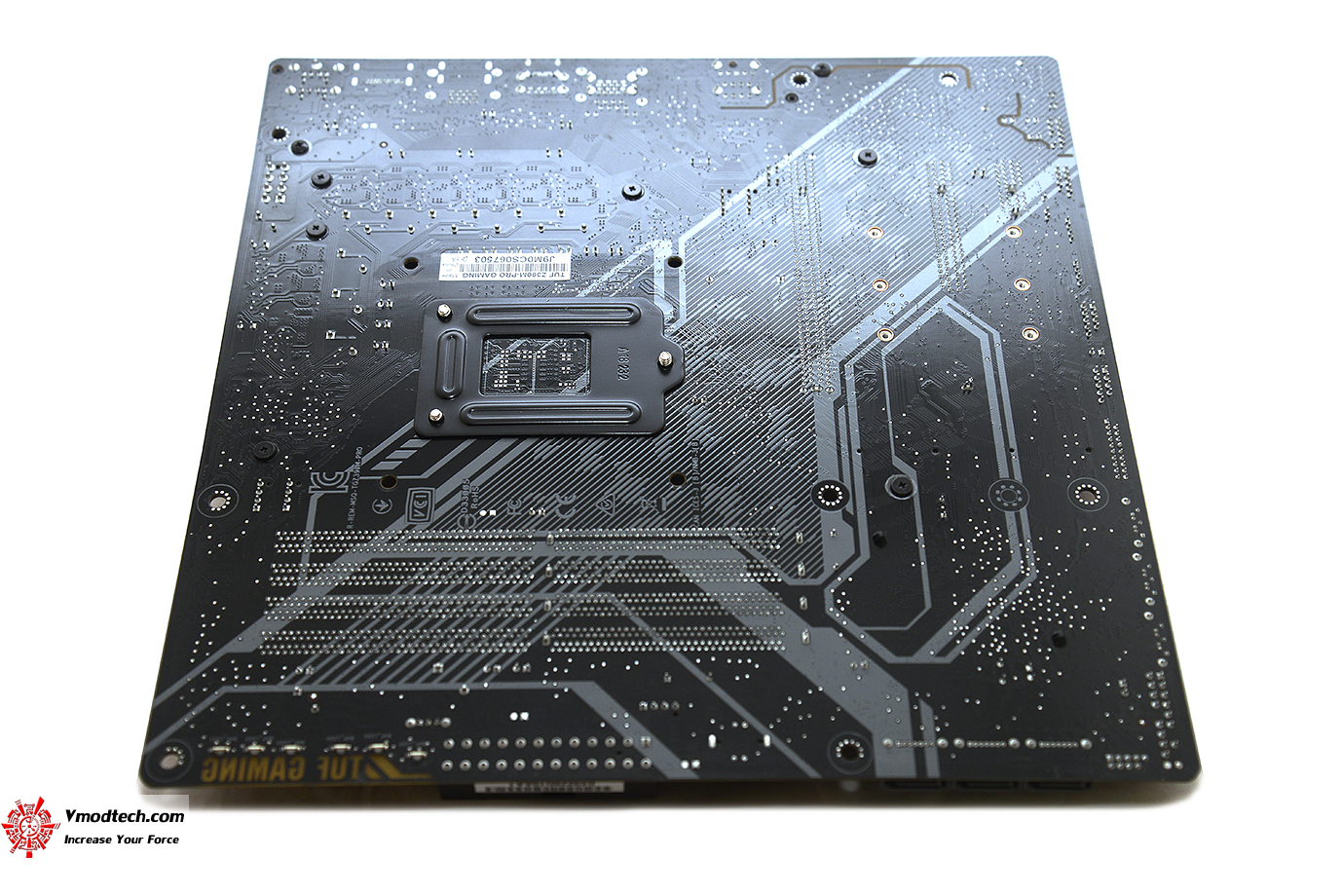

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
