Motherboard Appearance

กล่องบรรจุ ASUS WS X299 SAGE นั้นจะมีขนาดกลางค่อนไปทางใหญ่ตามขนาดมาเธอร์บอร์ด สีสรรออกแบบมาด้วยโทนสีน้ำเงินตัดกับสีดำ ด้านหลังก็จะมีรายละเอียดสำคัญๆของบอร์ดอธิบายมาให้เข้าใจกันครับ

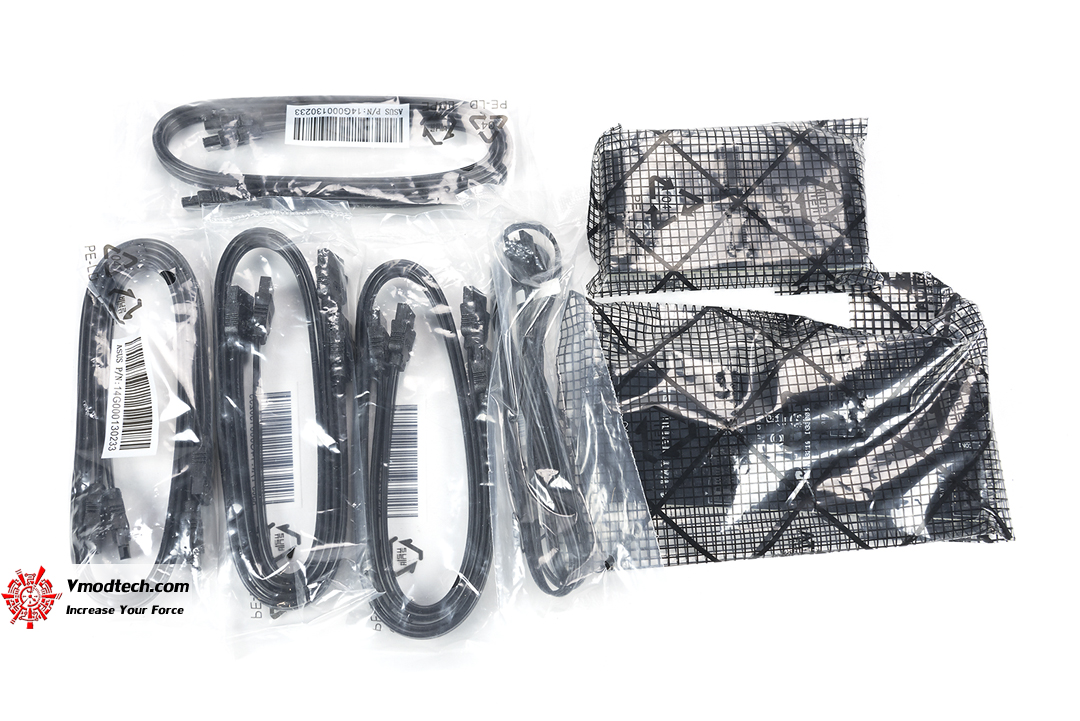

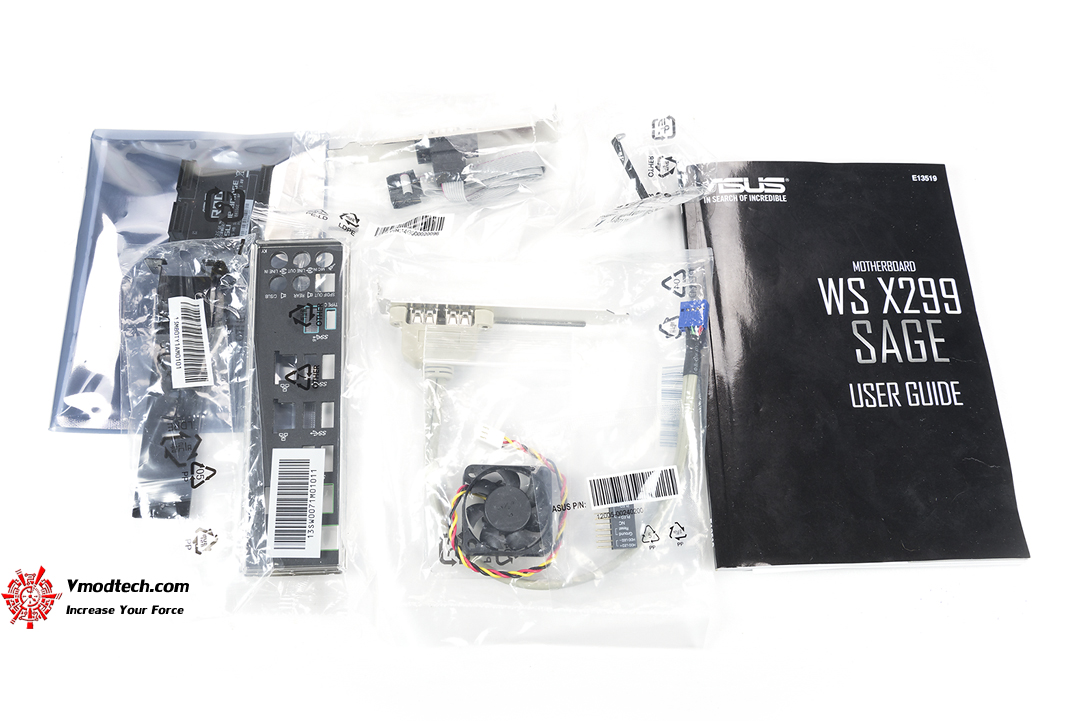

บรรดาสาย และอุปกรณ์ต่างๆรวมถึงคู่มือ แผ่น Driver ที่แถมมาให้ในกล่อง

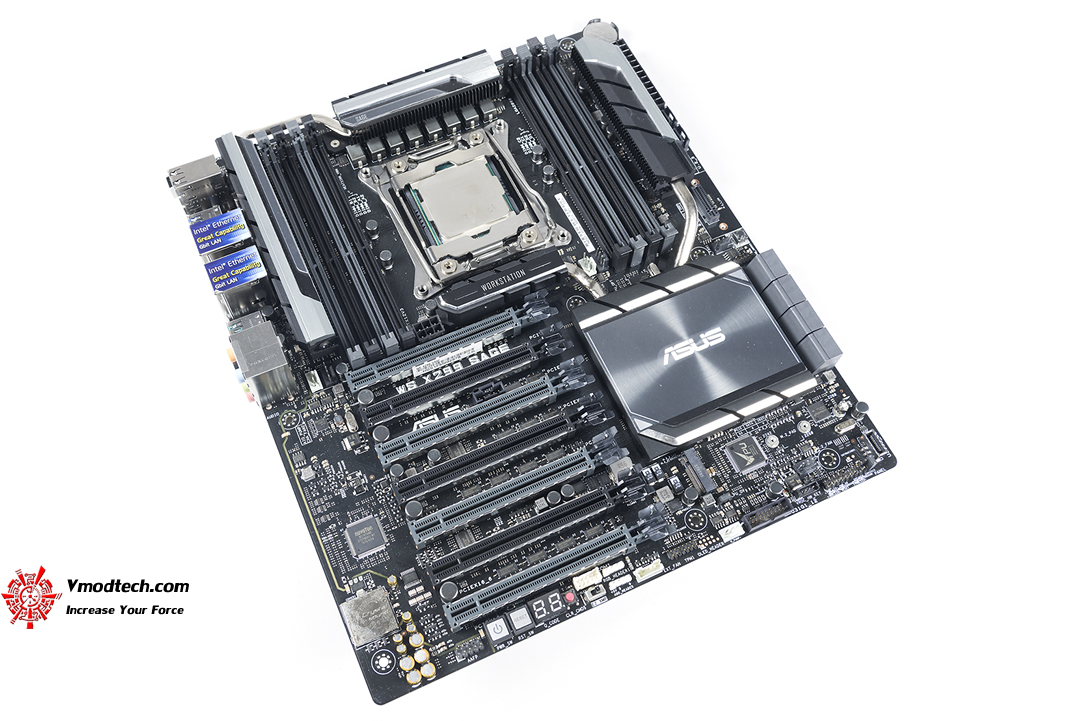

หน้าตาบอร์ดแบบเต็มๆครับ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

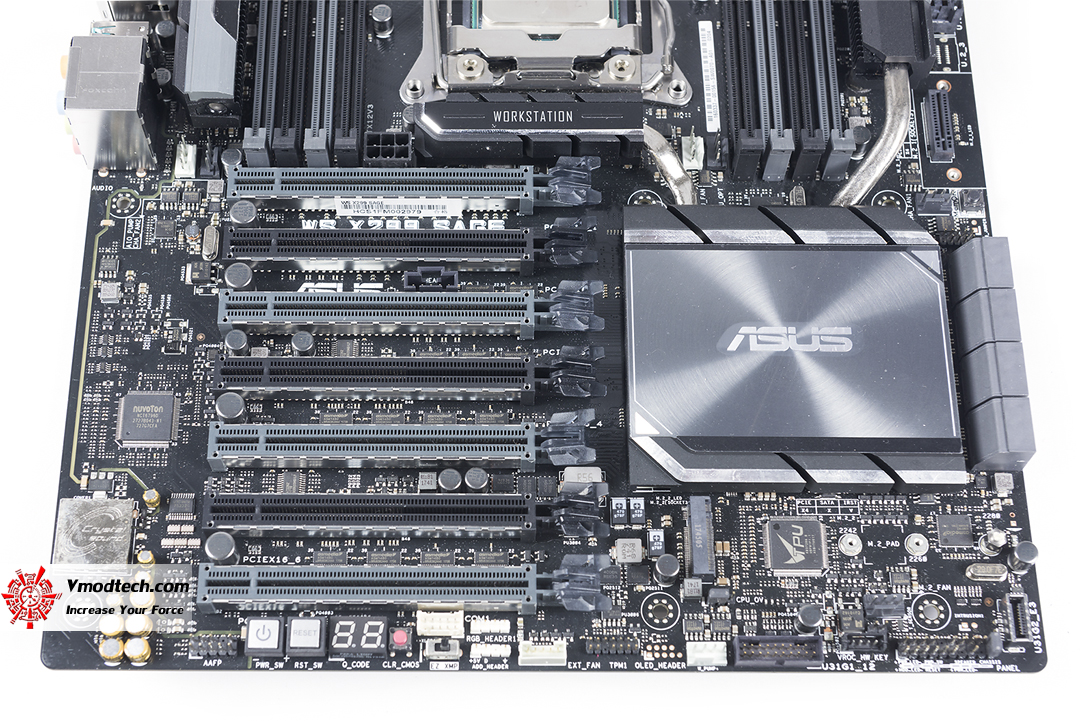

จุดเด่นที่เห็นบนบอร์ดนี้ก็คือพอร์ทเชื่อมต่อแบบ PCIe ที่มีมาให้มากถึง 7 ช่องทำให้สามารถเชื่อมต่อกราฟฟิกการ์ดที่มีความหนาสองสล๊อดได้ 4 การ์ดแบบพอดีๆ โดยเวลาที่เราเสียบใช้งานต้องเสียบการ์ดให้ถูกช่องเพื่อให้ได้แบนด์วิดท์ที่ 16X ทุกครั้ง ตรงนี้สามารถตรวจสอบได้จากคู่มือหน้า1-8 ครับ (single x16 or dual x16/x16 or triple x16/x16/x16 or quad x16/x16/x16/x16 or seven x16/x8/x8/x8/x8/x8/x8) โดยความเร็วนั้นจะไม่ตกเนื่องจากบอร์ดนี้บรรจุ Chip PLX ที่จะช่วยเพิ่มความสามารถในการใช้งานการ์ดจอเข้าไป

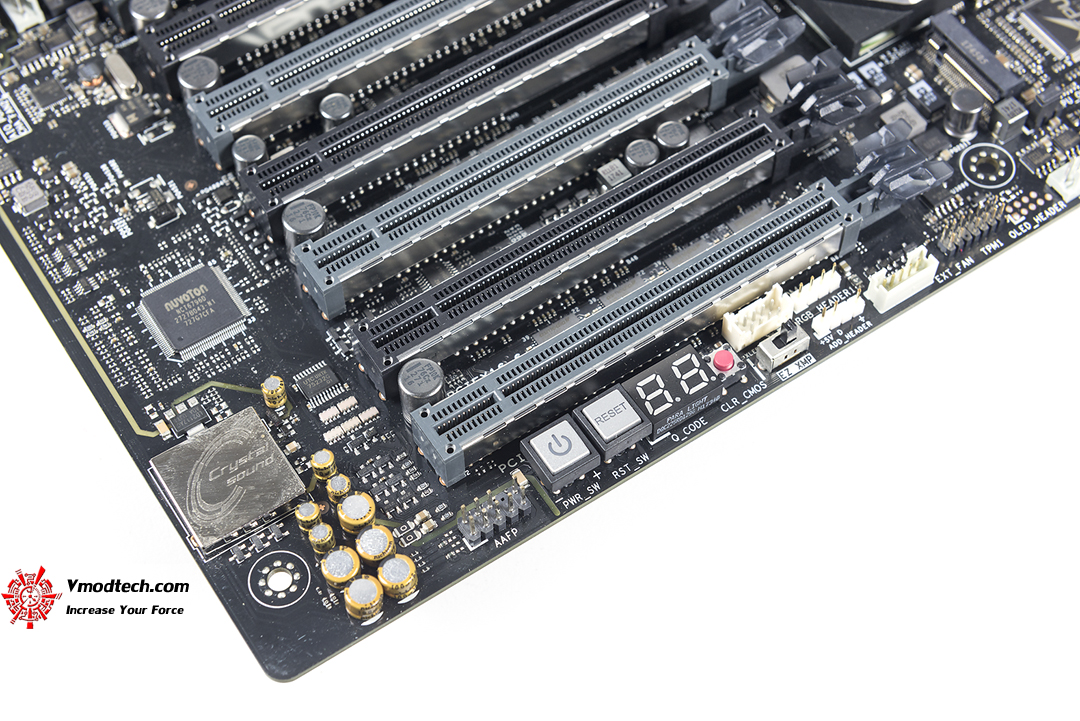

บริเวณด้านซ้ายล่างของบอร์ดนั้นจะเป็นจุดควบคุมที่มีปุ่ม power/reset/debug code/clear CMOS มาให้

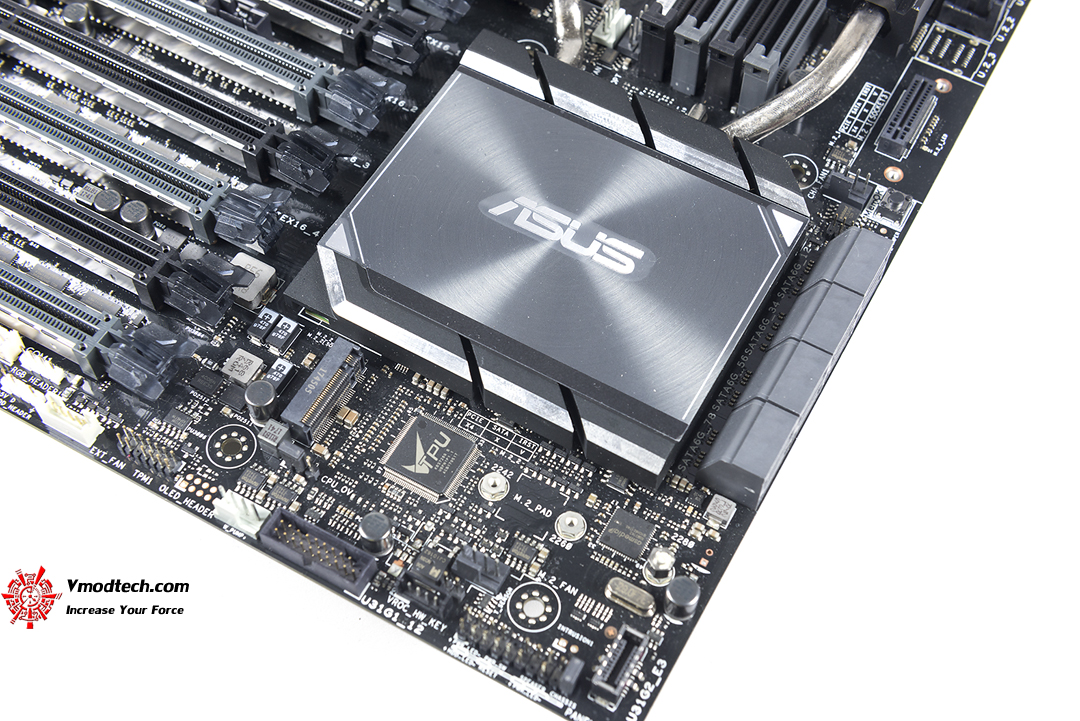

บริเวณสล๊อดฮีทซิ้งค์ PLX นั้นจะมาแบบเรียบๆ บริเวณมุมของบอร์ดในรูปจะเป็นพอร์ทเชื่อมต่อแบบ M.2 พอร์ทแรกครับ

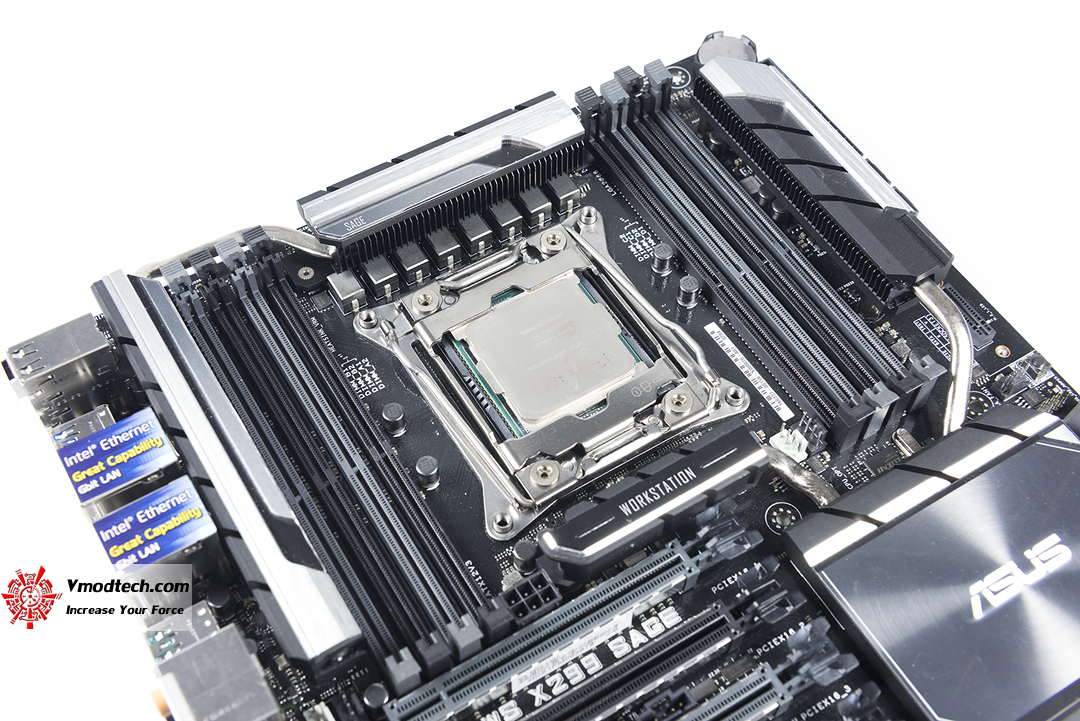

แรมนั้นรองรับการเชื่อมต่อได้ทั้งหมดสี่แถว และรองรับ DDR4 ได้สูงถึง 4200(OC) ขึ้นไป และสามารถใส่ได้ความจุมากที่สุด 128 กิ๊กกะไบท์

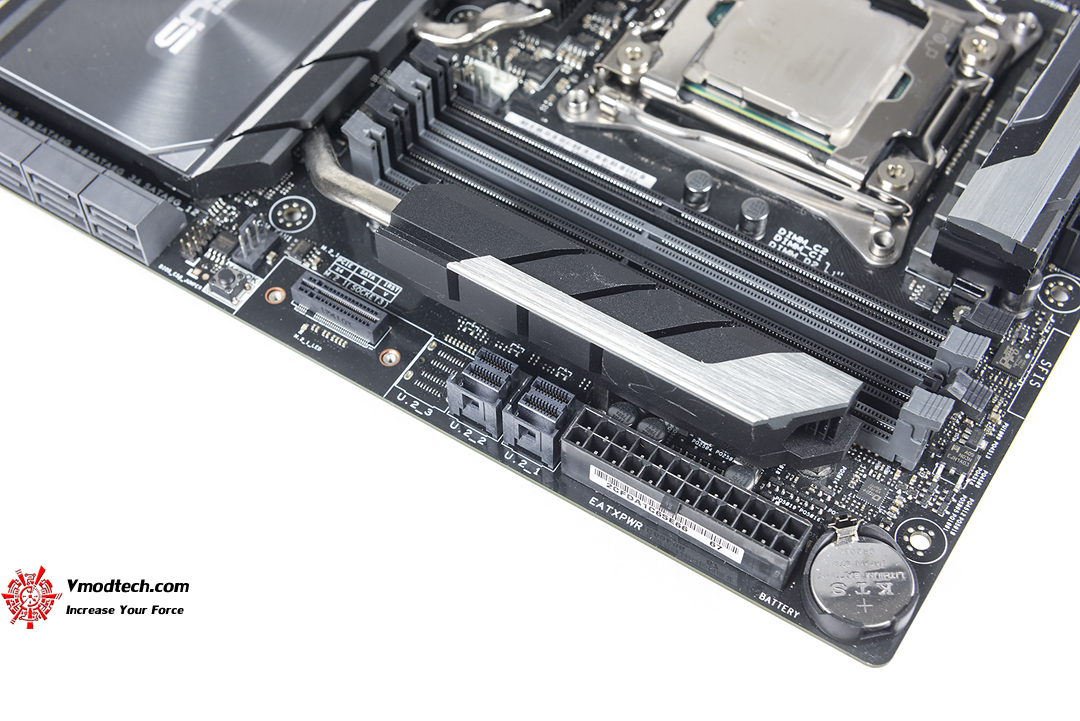

ในภาพด้านบนจะเป็นพอร์ทเชื่อมต่อแบบ M.2 ช่องที่สอง ถัดมาจะเป็น U.2 อีกสองพอร์ท

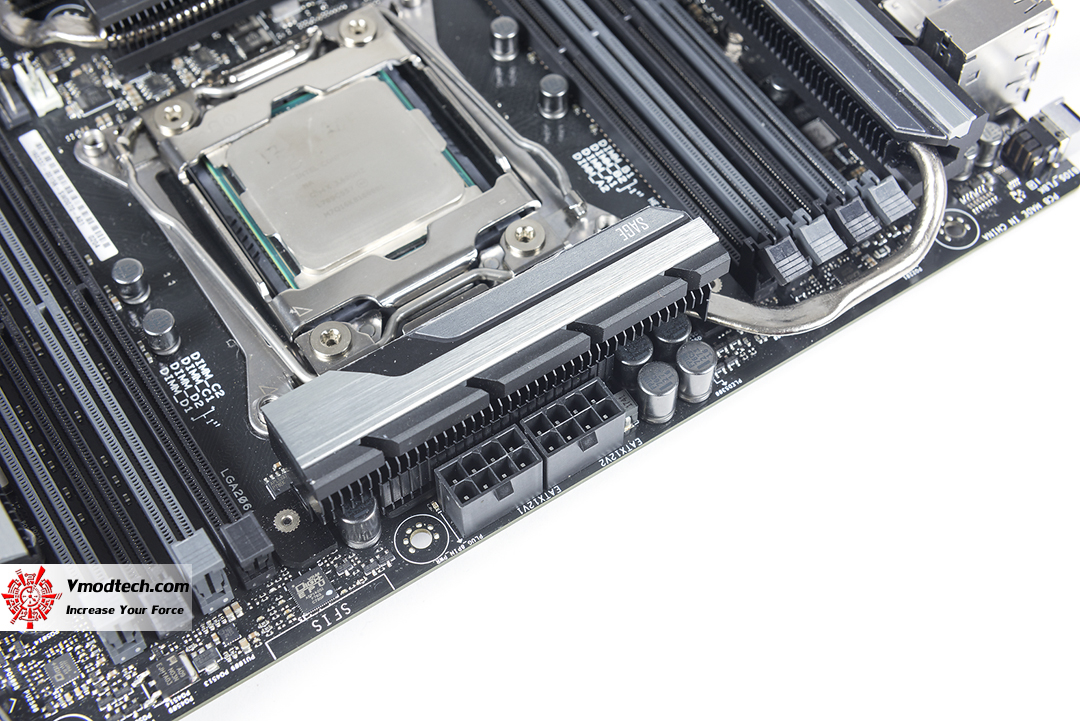

บอร์ดนี้ต้องการไฟเลี้ยง CPU แบบ PCIe แบบ 8 พินจำนวนสองหัว

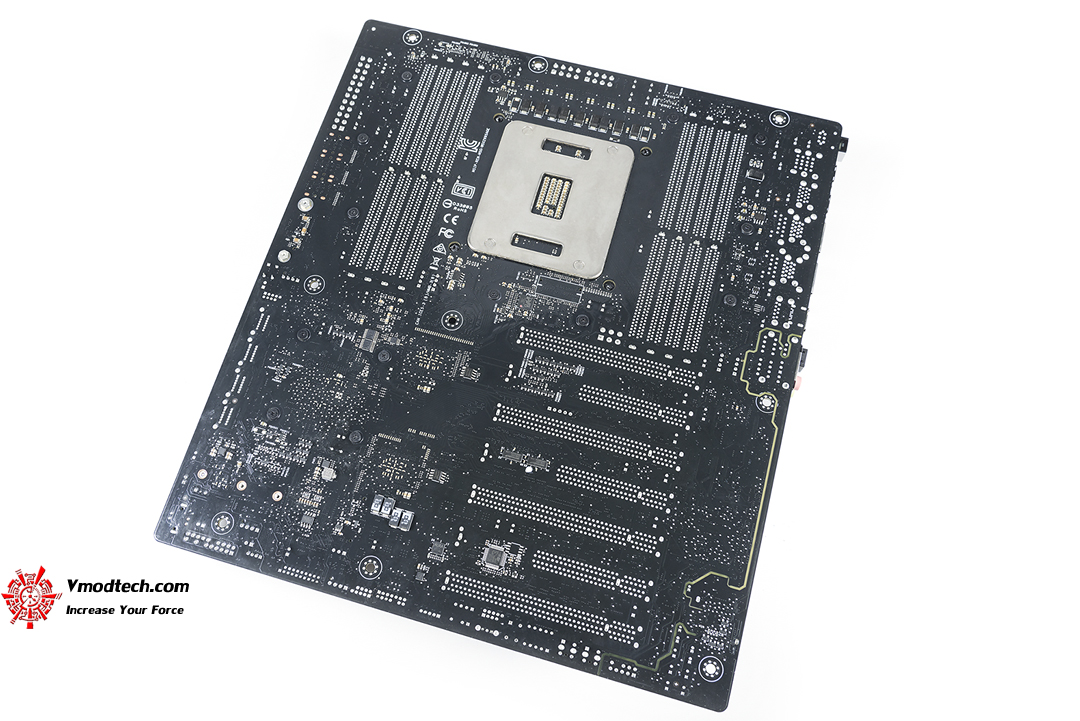

ด้านหลังของบอร์ดก็โล่งๆ

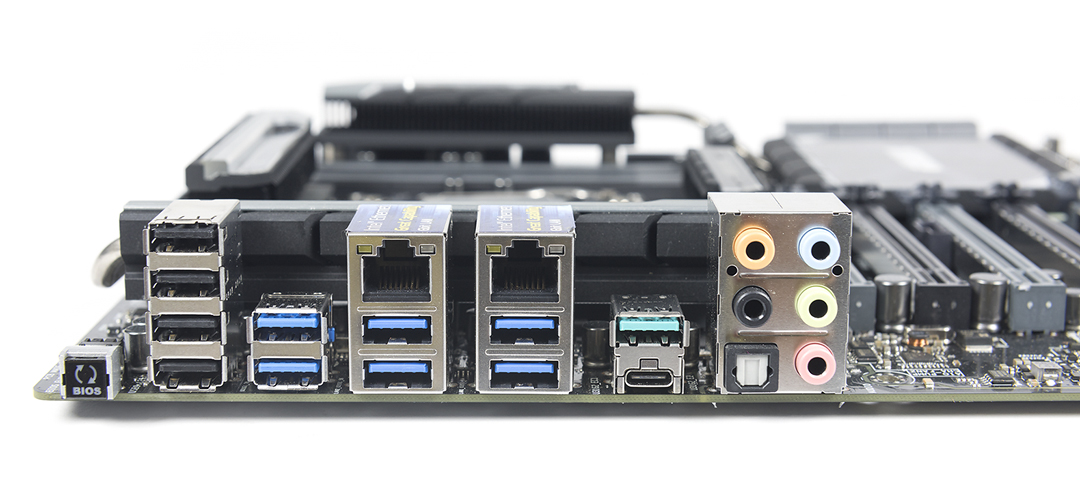

พอร์ทเชื่อมต่อด้านหลังครับ

• 2 x LAN (RJ45) port(s)
• 1 x USB 3.1 Gen 2 (teal blue)Type-A
• 1 x USB 3.1 Gen 2 (black)USB Type-C^TM
• 6 x USB 3.1 Gen 1 (blue)
• 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)
• 1 x Optical S/PDIF out
• 1 x USB BIOS Flashback Button(s)
• 1 x 8-channel Audio I/O
