สวัสดีครับ วันนี้เรานำเอามาเธอร์บอร์ดตัวแรงบนชิพเซต LGA 2066 จากแบรนด์ ASUS มารีวิวให้ได้ชมกันอีกรุ่นนึง โดยวันนี้จะเป็นบอร์ดขนาดใหญ่ที่มีชื่อว่า ASUS WS X299 SAGE คุณสมบัติหลักๆของบอร์ดรุ่นนี้ก็จะเป็นบอร์ดที่ออกแบบมาให้มีพอร์ทการเชื่อมต่อแบบ PCIe จำนวนมากถึง 7 ช่อง ซึ่งมันจะสามารถต่อเชื่อมการ์ดจอที่มีขนาดความหนาที่สองสล๊อดได้สี่ตัวแบบพอดีๆ และหากเราไม่ได้ติดตั้งกราฟฟิกการ์ดจำนวนมากขนาดนั้น เราก็จะสามารถเสียบอุปกรณ์อื่นๆเข้าไปก็ได้เช่นกัน WS X299 SAGE นี้ออกแบบมาให้รองรับการใช้งานกับ CPU Intel Core X-Series เจนเนอร์เรชั่นที่เจ็ดบนพื้นฐาน LGA 2066 สามารถรองรับแรมความแร็วสูงสุดหลังการโอเวอร์คล๊อกได้ที่ DDR4 4000 MHz มีพอร์ดเชื่อมต่อ storage แบบ M.2 สองช่อง และยังรองรับการเชื่อมต่อแบบ U.2 ด้วย เรามาชมรายละเอียดกันเลย

.

>> ASUS Website <<

.

Motherboard Appearance

กล่องบรรจุ ASUS WS X299 SAGE นั้นจะมีขนาดกลางค่อนไปทางใหญ่ตามขนาดมาเธอร์บอร์ด สีสรรออกแบบมาด้วยโทนสีน้ำเงินตัดกับสีดำ ด้านหลังก็จะมีรายละเอียดสำคัญๆของบอร์ดอธิบายมาให้เข้าใจกันครับ

บรรดาสาย และอุปกรณ์ต่างๆรวมถึงคู่มือ แผ่น Driver ที่แถมมาให้ในกล่อง

หน้าตาบอร์ดแบบเต็มๆครับ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

จุดเด่นที่เห็นบนบอร์ดนี้ก็คือพอร์ทเชื่อมต่อแบบ PCIe ที่มีมาให้มากถึง 7 ช่องทำให้สามารถเชื่อมต่อกราฟฟิกการ์ดที่มีความหนาสองสล๊อดได้ 4 การ์ดแบบพอดีๆ โดยเวลาที่เราเสียบใช้งานต้องเสียบการ์ดให้ถูกช่องเพื่อให้ได้แบนด์วิดท์ที่ 16X ทุกครั้ง ตรงนี้สามารถตรวจสอบได้จากคู่มือหน้า1-8 ครับ (single x16 or dual x16/x16 or triple x16/x16/x16 or quad x16/x16/x16/x16 or seven x16/x8/x8/x8/x8/x8/x8) โดยความเร็วนั้นจะไม่ตกเนื่องจากบอร์ดนี้บรรจุ Chip PLX ที่จะช่วยเพิ่มความสามารถในการใช้งานการ์ดจอเข้าไป

บริเวณด้านซ้ายล่างของบอร์ดนั้นจะเป็นจุดควบคุมที่มีปุ่ม power/reset/debug code/clear CMOS มาให้

บริเวณสล๊อดฮีทซิ้งค์ PLX นั้นจะมาแบบเรียบๆ บริเวณมุมของบอร์ดในรูปจะเป็นพอร์ทเชื่อมต่อแบบ M.2 พอร์ทแรกครับ

แรมนั้นรองรับการเชื่อมต่อได้ทั้งหมดสี่แถว และรองรับ DDR4 ได้สูงถึง 4200(OC) ขึ้นไป และสามารถใส่ได้ความจุมากที่สุด 128 กิ๊กกะไบท์

ในภาพด้านบนจะเป็นพอร์ทเชื่อมต่อแบบ M.2 ช่องที่สอง ถัดมาจะเป็น U.2 อีกสองพอร์ท

บอร์ดนี้ต้องการไฟเลี้ยง CPU แบบ PCIe แบบ 8 พินจำนวนสองหัว

ด้านหลังของบอร์ดก็โล่งๆ

พอร์ทเชื่อมต่อด้านหลังครับ

• 2 x LAN (RJ45) port(s)
• 1 x USB 3.1 Gen 2 (teal blue)Type-A
• 1 x USB 3.1 Gen 2 (black)USB Type-C^TM
• 6 x USB 3.1 Gen 1 (blue)
• 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)
• 1 x Optical S/PDIF out
• 1 x USB BIOS Flashback Button(s)
• 1 x 8-channel Audio I/O

.

Test Setup

SYSTEMS
.CPU	..Intel Core i7 7820X LGA 2066 Sky Lake-X
.Motherboard	..ASUS WS X299 SAGE
.Memory	..KINGSTON HYPER X PREDATOR RGB DDR4 2933MHz 8GB x 4
.Graphic Card	..Geforce GTX 1080 Founder Edition
.Harddisk	..APACER Z280 M.2 PCIe Gen 3 x4 SSD 240GB <Review>
.CPU Cooler	..Custom Water Cooling…………………………………..
.Power Supply	..Corsair RM850X 850 Watt
.Operating System.	..Windows 10 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

ภาพขณะทำการทดสอบสวยงามครับ

.

CPUZ Details

อย่างที่ได้กล่าวไปแล้วว่าวันนี้เรานำเอา CPU Intel Core i7-7820X นั้นเป็น CPU ที่มี 8 คอร์ ทำงานทั้งหมด 16 Thread บนพื้นฐานสถาปัตยกรรมขนาด 14nm ใช้ชิบเซต X299 โดยวันนี้บนบอร์ดนี้ ผมสามารถปรับแต่งได้ที่ ตัวคูณ 47 BCLK 100 ได้ความเร็วที่ 4.7 GHz ไฟ 1.27 โวลท์

มาเธอร์บอร์ดวันนี้ผมได้ใช้ Bios เวอร์ชั่น 0601 ซึ่งเป็นตัวล่าสุด

แรมเซตที่ DDR4 3,200 MHz นะครับ และ Uncore ที่ 3.0 GHz

.

GPU ยังคงเลือกใช้ NVIDIA GeForce GTX 1080 FE ครับ

.

.

SuperPI Suites

ผ่านไปทั้งซีรีย์อย่างงดงาม

.

FHD X264 Benchmark

ผลคะแนนที่ได้นั้นอยู่ที่ 60.2 fps แรงสุดๆ

.

WinRAR Benchmark

.

AIDA Cache and Memory Benchmark

.

CPUZ Benchmark

.

.Cinebench R11.5 Benchmark

.

.Cinebench R15 Benchmark

.

Corona 1.3 Benchmark

เรนเดอร์ใช้เวลาประมาณ 1 นาที 43 วินาทีครับ

.

.

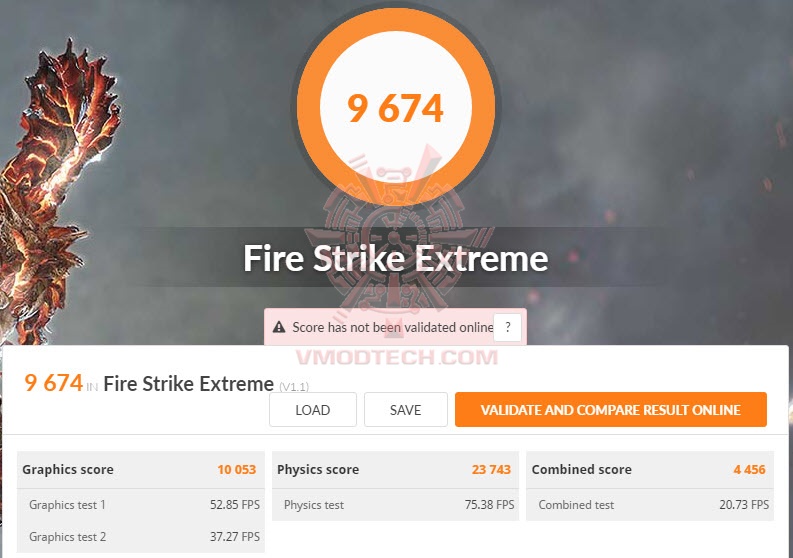

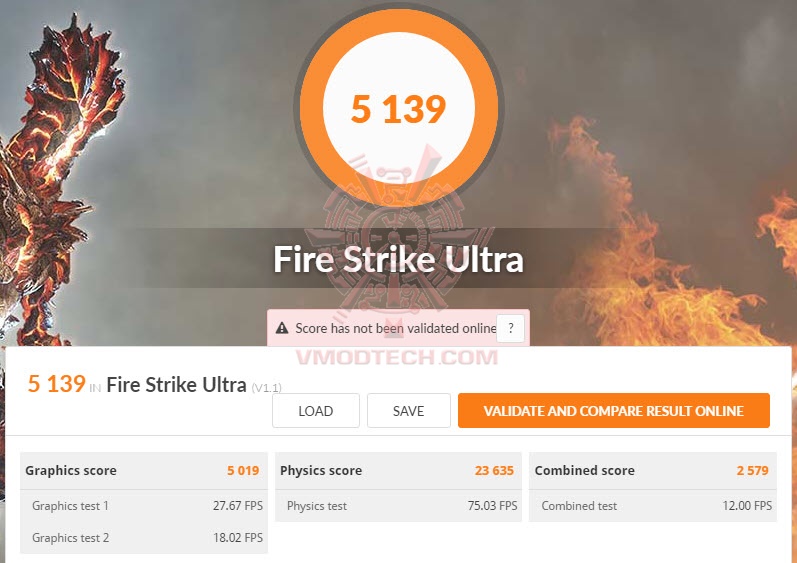

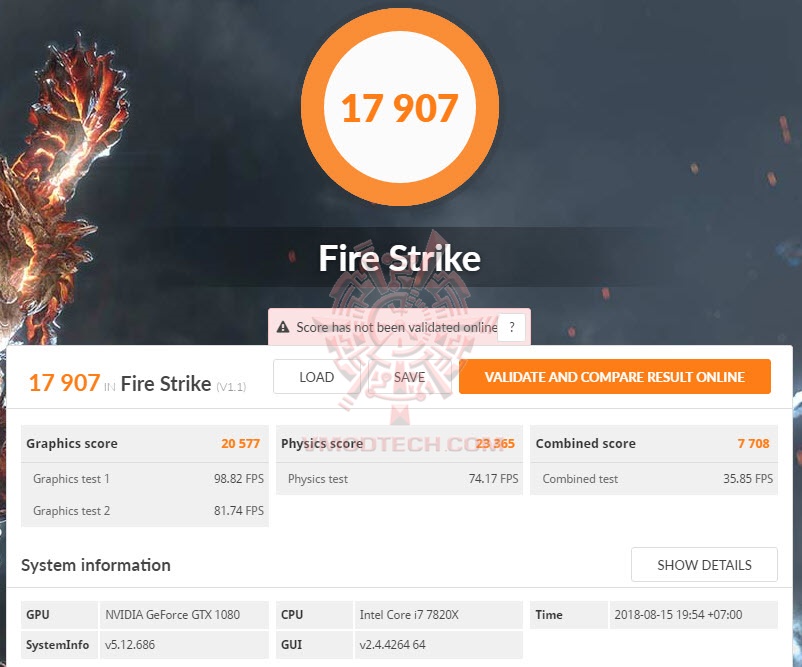

.3DMark Fire Strike Benchmark

.

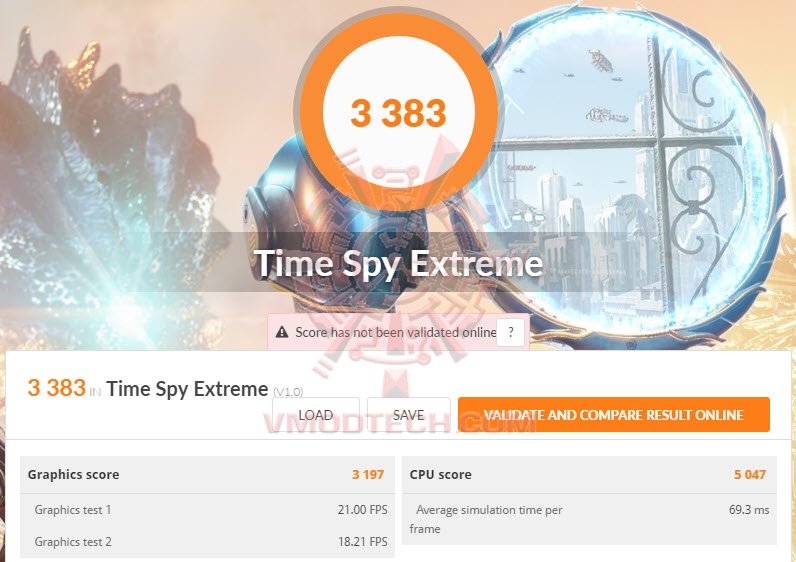

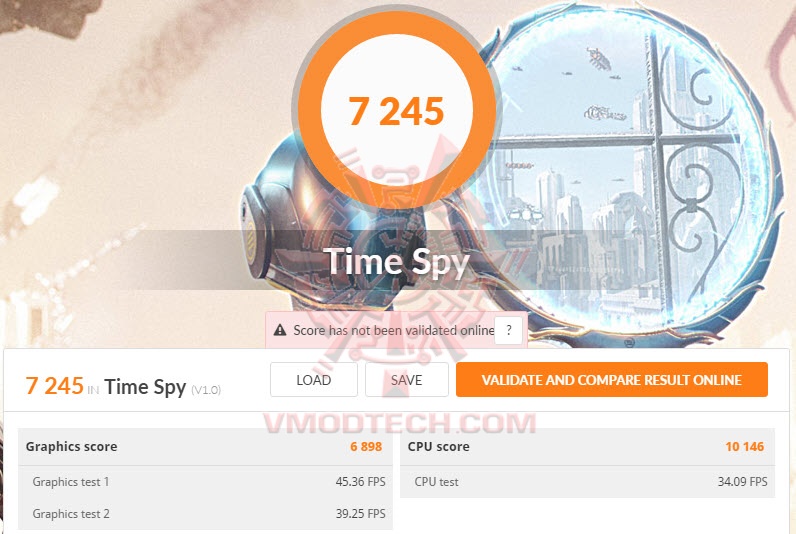

Time Spy

ขับดันพลังกราฟฟิกการ์ดได้เหลือเฟือจริงๆครับ

..

Summary

ทั้งหมดนี้คือความสามารถในการใช้งานMotherboard ASUS WS X299 SAGE เมื่อจับคู่กับ CPU Core i7 7820X ครับ จากที่ได้ทดสอบนั้น การทำงานมีเสถียรภาพมาก ความเร็วต่างๆอยู่ในเกณฑ์ปกติตามความเร็วที่ควรจะเป็น จุดเด่นของบอร์ดตัวนี้คงหนีไม่พ้นพอร์ดการเชื่อมต่อแบบ PCIe ที่มีมาให้ถึง 7 พอร์ท และแม้จะใช้ CPU ที่มีเลนน้อยๆก็สามารถวิ่งได้ที่ X16 ทั้งสี่การ์ดด้วย Chip PLX ที่มีมาให้บนบอร์ดนั่นเอง ทำให้มาเธอร์บอร์ดรุ่นนี้นั้นเหมาะมากสำหรับการนำมาใช้จับคู่กับการ์ดสำหรับงาน GPU Computing ที่ใช้การ์ดเช่น Quadro ครับ แต่หากต้องการใช้งานแบบลำลองในบ้านก็ย่อมได้ครับ บอร์ดตัวนี้มีความสามารถในการเชื่อมต่อที่เพียงพอต่อการใช้งานทั่วๆไปเช่น มันมีพอร์ดเชื่อมต่อกับ storage แบบ M.2 มาให้สองพอร์ด และยังมี U.2 มาให้ด้วยสองพอร์ท พร้อมกับพอร์ทแบบ SATA3 อีก 8 พอร์ทครับ รวมถึงความสามารถในการ overclock ที่ไม่แพ้บอร์ด ROG แต่อย่างใด เรียกว่าสายหมกก็ย่อมได้ อัดได้ไม่ต่างกันเท่าไหร่แต่หน้าตาบ้านๆครับ ด้วยราคาที่น่าจะอยู่ระหว่าง 23000-24000 บาทนั้น หากต้องการนำมาใช้กับงานที่ต้องการพอร์ดแบบ PCIe จำนวนมากสำหรับงานวิจัยหรือคำนวน มันก็คุ้มค่าเลยครับสำหรับ ASUS WS X299 SAGE

.

.

.

..
