ASUS X99-A Appearance

กล่องบรรจุของ ASUS X99-A นั้นมากันแบบง่ายๆเลยครับ บางๆพอแค่ใส่มาไม่ให้มีการกระแทก

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอย่างละเอียด โดยเฉพาะอย่างยิ่งจุดชูโรงอย่าง ASUS O.C. Socket ที่ทางเอซุสบอกไว้ว่ามันได้ถูกเพิ่มพินเข้าไปช่วยให้คุณสามารถโอเวอร์คล๊อกไปได้มากกว่าซ๊อกเก็ตแบบมาตรฐาน

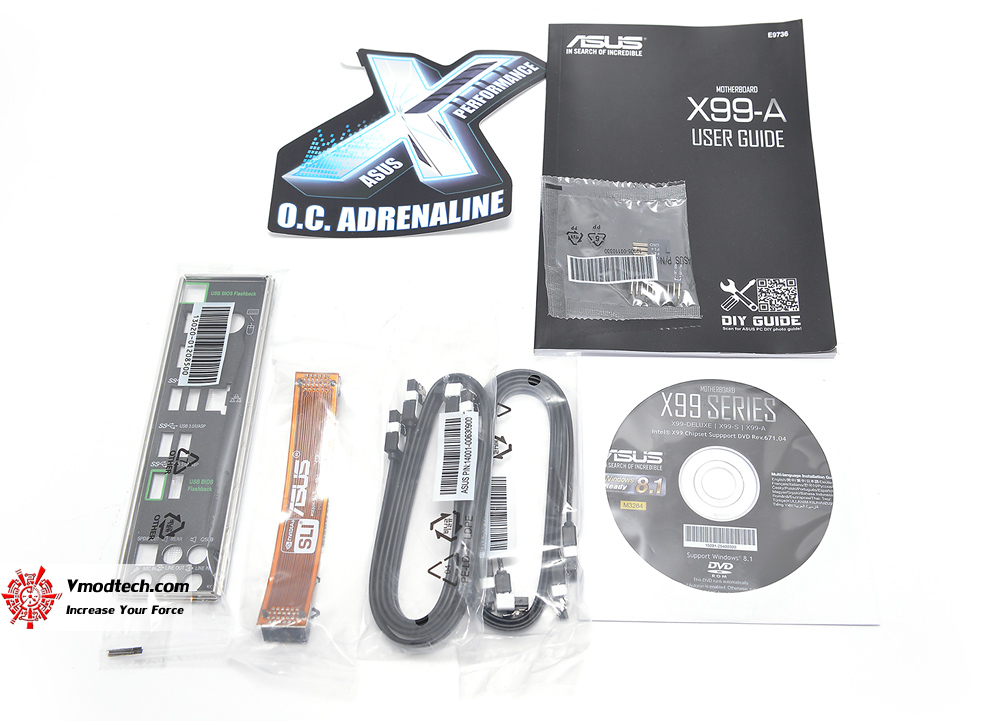

บริดจ์ SLI 2 way, สาย SATA สคู่มือ แผ่น DVD driver รวมถึง Back plate IO สำหรับติดตั้งบอร์ดในเคสครับ มาเท่าที่ต้องการใช้งาน

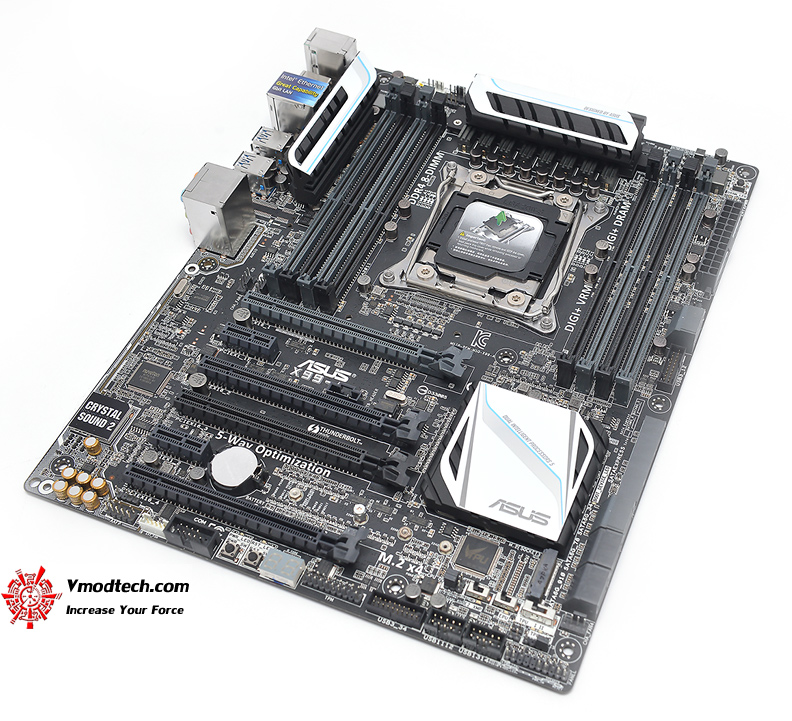

หน้าตาบอร์ดเต็มสวยงามดุดัน ติดหรูเล็กๆด้วยการเคลือบสีขาวเงาๆบริเวณฮีทซิ้งค์ต่างๆ

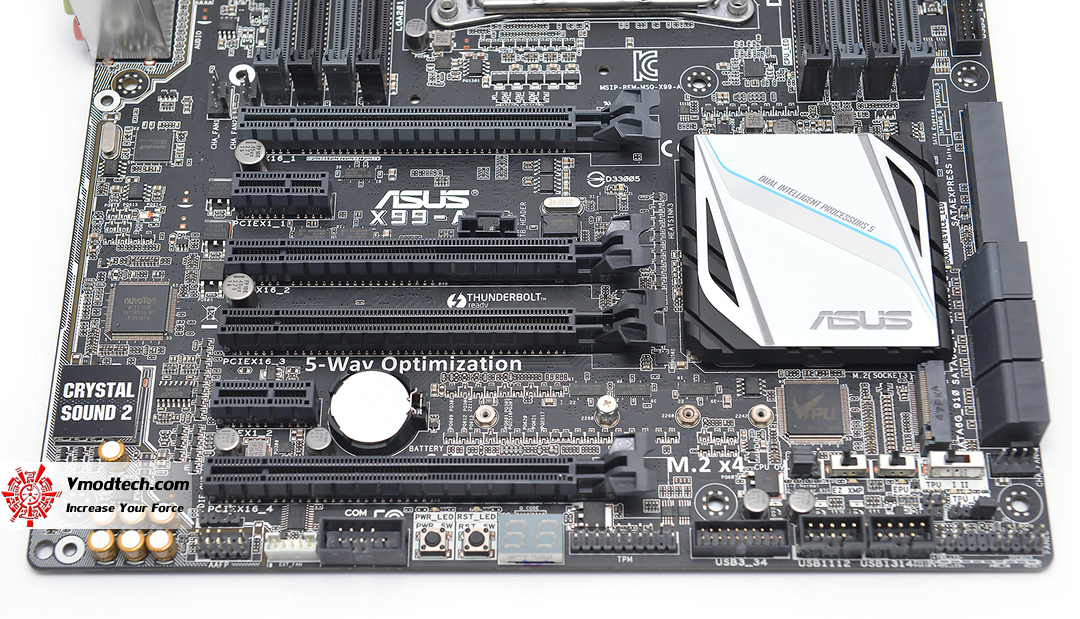

บริเวณ Socket PCI Express เจนสามมีมาให้ 6 ช่อง โดยจะเป็น x16 gen3 ทั้งหมด 4 ช่องและ X1 2 ช่อง โดยที่ช่อง M.2 นั้นจะถูกโยกไปอยู่บริเวณด้านล่างของ Sink PCH  สำหรับความเร็วในการส่งผ่านอินเตอร์เฟส PCIe นั้นก็จะขึ้นอยู่กับ CPU ครับ โดยหากใส่ 5390K หรือ 5960X เข้าไปนั้น เมื่อใช้งานกราฟฟิกการ์ดสองตัวจะวิ่ง 16+16 สามใบจะวิ่ง 16+16+8 ส่วนถ้าเป็น 28 เลนอยาง 5820K ก็จะวิ่งที่ 16X, 16+8X, 16+8+4X โดยจะต่อได้ทั้งหมด 3-Way

บริเวณล่างสุดของบอร์ดนั้นน่าจะเป็นจุดที่สนใจเป็นพิเศษเนื่องจาก ASUS X99-A นั้นได้ทำการติดตั้งสวิทซ์ ON/OFF และ Reset มาให้รวมถึง Debug LED ซึ่งน่าจะช่วยให้คนที่เล่นนอกเคสสามารถเปิดปิดเครื่องได้อย่างสะดวกสบายครับ

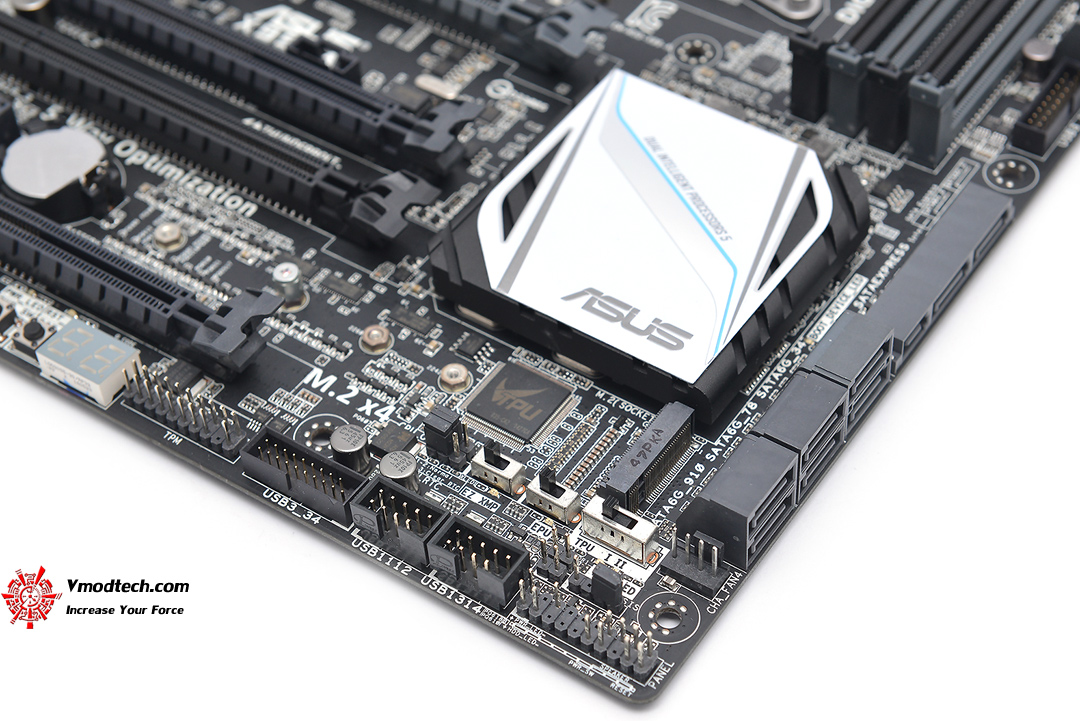

ขวาล่างของบอร์ดนั้นจะเป็นบริเวณที่ติดตั้งบรรดาสวิทซ์ที่เกี่ยวเนื่องกับระบบประหยัดพลังงานทั้งหมด และรวมไปถึงพินต่างๆสำหรับต่อไปยัง Front Panel ด้วย

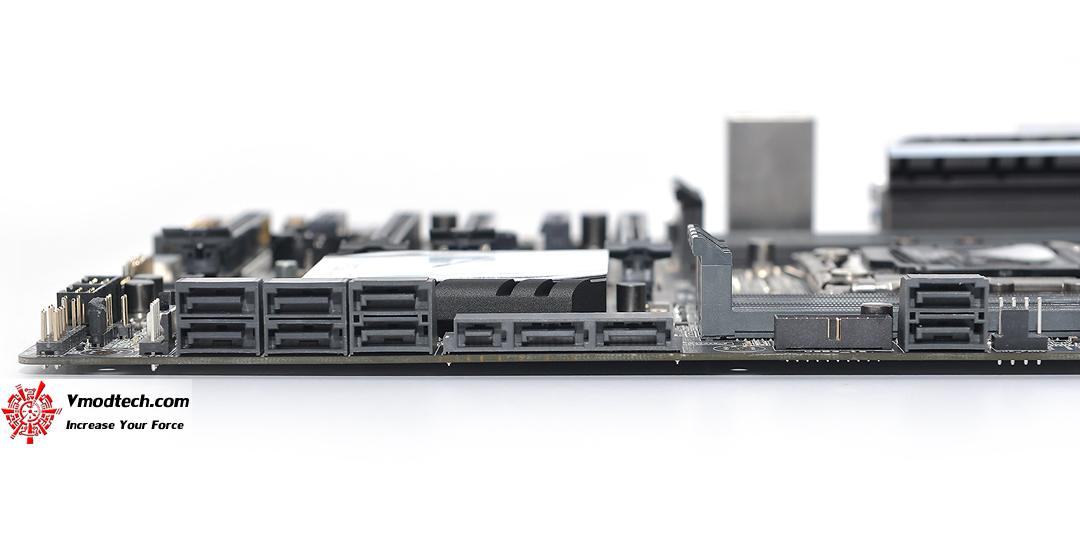

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB และ SATA Express

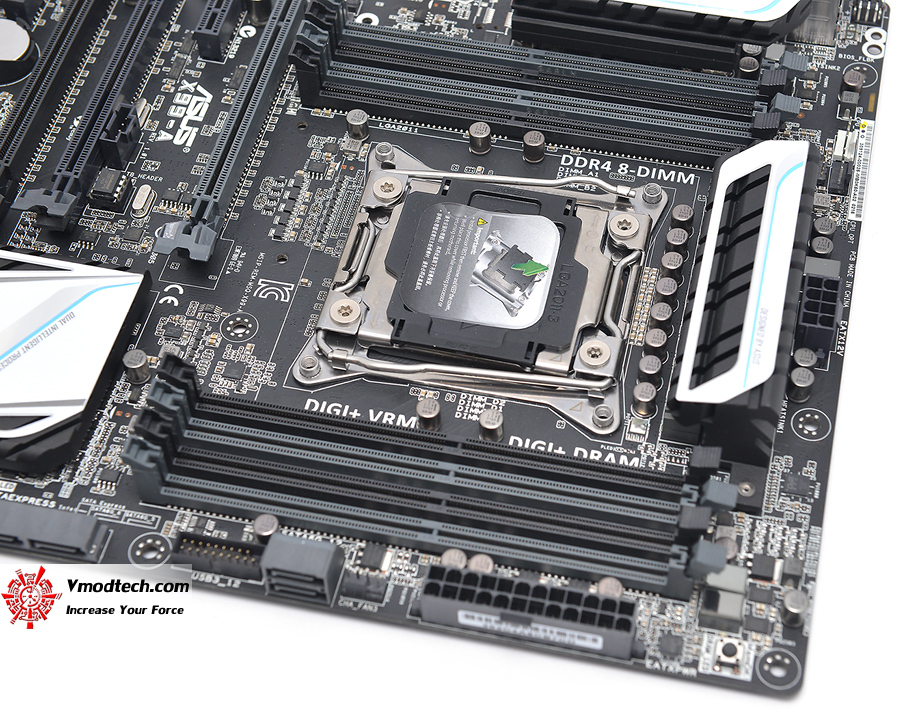

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ซ้ายขวาก็จะเป็นช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 64 GB ตรงกลางนั้นมีการเดินฮีทไปท์เชื่อมระหว่างซิ้งค์กลางบอร์ดไปยัง PCH ครับ

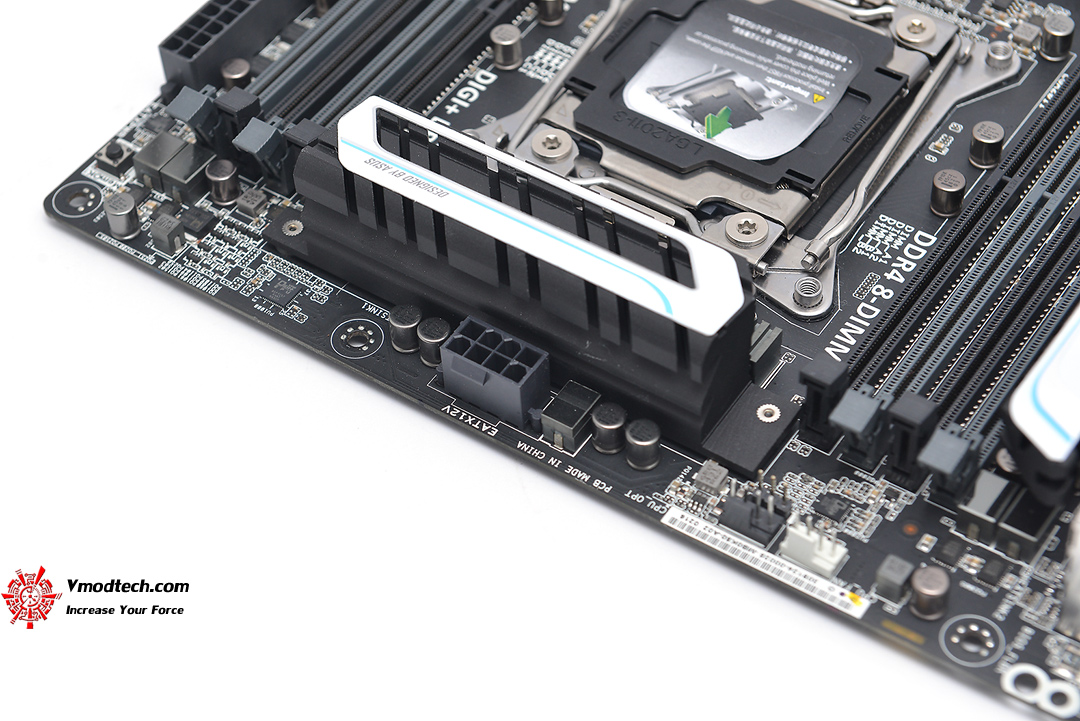

ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟ CPU ที่จัดกันมาเต็มที่

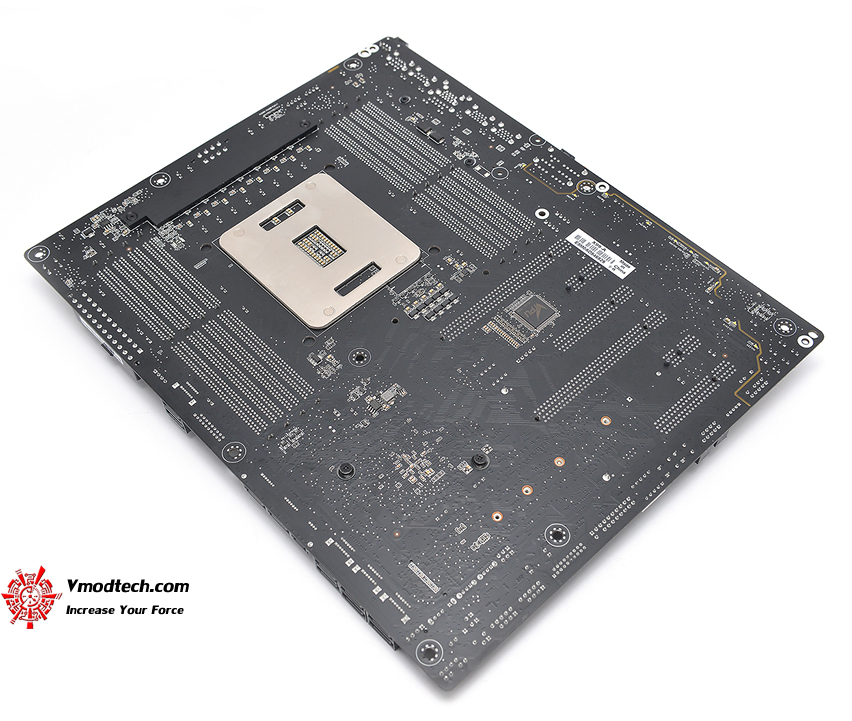

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

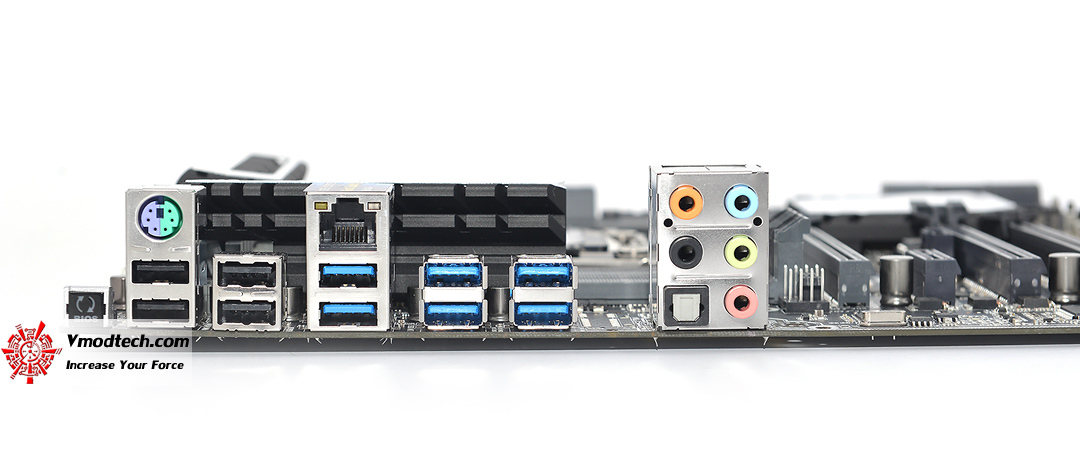

Back Panel ครับ ช่อง USB 3.0 6 ช่อง และ USB 2.0 4 ช่องรวมกันระหว่าง X99 และ ASMedia gigabit lan 1 ช่อง ปุ่มเคลียร์ Bios ส่วนด้านขวามือจะเป็นส่วนของ ภาคเสียงทั้งหมด
