ASUS X99-A USB 3.1 Review

/ บทความโดย: tpp , 06/04/2015 00:51, 21,228 views / view in EnglishEN
«»
Share

main ASUS X99 A USB 3.1 Review

สวัสดีครับ วันนี้พบกับบทความรีวิวเมนบอร์ดรุ่นประหยัดแต่เปี่ยมไปด้วยประสิทธิภาพพร้อมทั้งได้ผนวกเอาพอร์ทการเชื่อมต่อรุ่นใหม่ล่าสุด USB 3.1 เข้าไปทำให้เมนบอร์ดรุ่นประหยัดนี้น่าใช้งานรวมถึงเหมาะกับการโอเวอร์คล๊อกมากพอดูครับ โดยรุ่นนี้จะเป็น ASUS X99-A USB 3.1 ซึ่งจริงๆบอร์ดรุ่นนี้เราได้ทำการทดสอบไปแล้วทว่าในขณะนั้น Bios ยังไม่สามารถปรับแต่งอะไรได้มาก วันนี้น่าจะสมบูรณ์แล้วเรามาชมรายละเอียดกันก่อนก่อนที่จะไปชมผลการทดสอบที่ต้องบอกว่าน่าชมและคุ้มค่ามากมายครับ

.

Introduction to ASUS X99-A USB 3.1 Motherboard

>> ASUS Website <<

2015 04 06 0 07 04 ASUS X99 A USB 3.1 Review

a ASUS X99 A USB 3.1 Reviewb ASUS X99 A USB 3.1 Reviewc ASUS X99 A USB 3.1 Review

ถึงแม้ว่าเจ้า ASUS X99-A USB 3.1 นั้นจะถูกวางตัวมาเป็นเมนบอร์ดราคาไม่สูงนักบนพื้นฐาน 2011-3 แต่ทว่าคุณสมบัติที่อัดแน่นอยู่บนบอร์ดนั้นไม่ได้ต่างจากบอร์ด Performance Flagship อย่าง Rampage V Extreme เลย

.

————————————————–

.

ASUS X99-A USB 3.1 Appearance

tpp 3205 ASUS X99 A USB 3.1 Review

กล่องบรรจุของ ASUS X99-A USB 3.1 นั้นมากันแบบง่ายๆด้วยสีสรรโทนดำตัดด้วยขาว

tpp 3206 ASUS X99 A USB 3.1 Review

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอย่างละเอียด โดยเฉพาะอย่างยิ่งจุดชูโรงอย่าง ASUS O.C. Socket ที่ทางเอซุสบอกไว้ว่ามันได้ถูกเพิ่มพินเข้าไปช่วยให้คุณสามารถโอเวอร์คล๊อก Uncore ไปได้มากกว่าซ๊อกเก็ตแบบมาตรฐาน

tpp 3207 ASUS X99 A USB 3.1 Review

tpp 3208 ASUS X99 A USB 3.1 Review

บริดจ์ SLI 2 way, สาย SATA สคู่มือ แผ่น DVD driver รวมถึง Back plate IO สำหรับติดตั้งบอร์ดในเคสครับ มาเท่าที่ต้องการใช้งาน

tpp 3209 ASUS X99 A USB 3.1 Review

Transfer Express เป็นอีกหนึ่งอุปกรณ์ที่เพิ่มเข้ามาครับ มันทำหน้าที่เป็นคล้ายกับ USB Station ที่มีพอร์ทการเชื่อมต่อแบบ USB ครบครัน

tpp 3210 ASUS X99 A USB 3.1 Review

tpp 3211 ASUS X99 A USB 3.1 Review

สะดวกมากครับ

tpp 3213 ASUS X99 A USB 3.1 Review

หน้าตาบอร์ดเต็มสวยงามดุดัน ติดหรูเล็กๆด้วยการเคลือบสีขาวเงาๆบริเวณฮีทซิ้งค์ต่างๆ

tpp 3214 ASUS X99 A USB 3.1 Review

บริเวณ Socket PCI Express เจนสามมีมาให้ 6 ช่อง โดยจะเป็น x16 gen3 ทั้งหมด 4 ช่องและ X1 2 ช่อง โดยที่ช่อง M.2 นั้นจะถูกโยกไปอยู่บริเวณด้านล่างของ Sink PCH สำหรับความเร็วในการส่งผ่านอินเตอร์เฟส PCIe นั้นก็จะขึ้นอยู่กับ CPU ครับ โดยหากใส่ 5390K หรือ 5960X เข้าไปนั้น เมื่อใช้งานกราฟฟิกการ์ดสองตัวจะวิ่ง 16+16 สามใบจะวิ่ง 16+16+8 ส่วนถ้าเป็น 28 เลนอยาง 5820K ก็จะวิ่งที่ 16X, 16+8X, 16+8+4X โดยจะต่อได้ทั้งหมด 3-Way

tpp 3215 ASUS X99 A USB 3.1 Review

บริเวณล่างสุดของบอร์ดนั้นน่าจะเป็นจุดที่สนใจเป็นพิเศษเนื่องจาก ASUS X99-A USB 3.1 นั้นได้ทำการติดตั้งสวิทซ์ ON/OFF และ Reset มาให้รวมถึง Debug LED ซึ่งน่าจะช่วยให้คนที่เล่นนอกเคสสามารถเปิดปิดเครื่องได้อย่างสะดวกสบายครับ ขวาล่างของบอร์ดนั้นจะเป็นบริเวณที่ติดตั้งบรรดาสวิทซ์ที่เกี่ยวเนื่องกับระบบประหยัดพลังงานทั้งหมด และรวมไปถึงพินต่างๆสำหรับต่อไปยัง Front Panel ด้วย

tpp 3219 ASUS X99 A USB 3.1 Review

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB และ SATA Express

tpp 3221 ASUS X99 A USB 3.1 Review

ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟ CPU ที่จัดกันมาเต็มที่

tpp 3223 ASUS X99 A USB 3.1 Review

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

tpp 3222 ASUS X99 A USB 3.1 Review

Back Panel ครับ ช่อง USB สีเขียวอ่อนจะเป็นช่อง USB 3.1 type A ที่สามารถรองรับการเชื่อมต่อทั้ง 2.0 3.0 และ 3.1 ช่อง USB 3.0 4 ช่องสีฟน้ำเงิน และ USB 2.0 4 ช่องรวมกันระหว่าง X99 และ ASMedia, gigabit lan 1 ช่อง ปุ่มเคลียร์ Bios ส่วนด้านขวามือจะเป็นส่วนของ ภาคเสียงทั้งหมด

————————————————–

ASUS USB 3.1 Enclosure

tpp 3261 ASUS X99 A USB 3.1 Review

สำหรับอุปกรณ์เสริมสำหรับวันนี้ที่จะมาแสดงความสามารถในการส่งผ่านข้อมูลแบบ USB 3.1 จะเป็น SSD Raid ที่ติดตั้งมาบนกล่อง

tpp 3262 ASUS X99 A USB 3.1 Review

เปิดกล่องมาแล้ว

tpp 3263 ASUS X99 A USB 3.1 Review

สำหรับอุปกรณ์นั้นก็จะมี สายเชื่อมต่อแบบ USB 3.1 ซึ่งด้านนึงจะเป็น Type A ส่วนอีกด้านจะเป็น Type C ซึ่งจะเป็นหัวที่แปลกตากว่าปกติ สายไฟพาวเวอร์และอแด๊ปเตอร์ก็เตรียมมาให้พร้อมใช้งาน

tpp 3275 ASUS X99 A USB 3.1 Review

สำหรับภายในกล่องนั้นได้ทำการติดตั้ง SSD แบบ Micro SATA ขนาด 256GB สองตัวและคอนฟิกแบบ Raid0 เอาไว้ครับ

tpp 3264 ASUS X99 A USB 3.1 Review

พอร์การเชื่อมต่อ ซ้ายสุดจะเป็นช่อง USB 3.1 Type C ส่วนด้านขวาสุดจะเป็น Micro-USB  ซึ่งทำหน้าที่รับไฟจากช่อง USB เข้ามาเลี้ยงวงจรครับ

tpp 3268 ASUS X99 A USB 3.1 Review

หัวเชื่อมต่อแบบ USB ด้านซ้ายจะเป็น USB 3.1 Type C ซึ่งไม่มีทิศทางจะเสียบสลับด้านใดก็ได้ ส่วนด้านขวามือนั้นจะเป็น USB Type A ตามมาตรฐานที่เราๆคุ้นเคยกันดี

————————————————–

.

Test Setup

SYSTEMS
.CPU ..Intel Core i7 5960X HASWELL-E LGA 2011-3
.Motherboard ..ASUS X99-A USB 3.1
.Memory ..G.SKILL RIPJAWS4 F4-3000C15Q-16GRR 16GB
.Graphic Card ..NVIDIA Geforce GTX 980
.Harddisk ..SSD 256GB
.CPU Cooler ..Custom Water Cooling …………………………………..
.Power Supply ..Thermaltake Toughpower 1500 Watt
.Operating System. ..Windows 8.1 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

tpp 3259 ASUS X99 A USB 3.1 Review

tpp 3260 ASUS X99 A USB 3.1 Review

สวยงามลงตัวทีเดียว

.

CPUZ Details

cpu1 ASUS X99 A USB 3.1 Review

cpu2 ASUS X99 A USB 3.1 Review

Bios ที่ใช้ในวันนี้เป็นเวอร์ชั่นที่ติดตัวมา และในขณะนี้ยังไม่มีตัวอัพเดท ความเร็วที่โอเวอร์คล๊อกได้สำหรับ ASUS X99-A USB 3.1 ด้วยความเร็ว 4.4 GHz

2015 02 14 2 26 34 ASUS X99 A USB 3.1 Review

cpu3 ASUS X99 A USB 3.1 Review

ในส่วนของบัสแรม วันนี้ขอวิ่งที่บัส 3000 เศษๆด้วยแรม G.SKILL RIPJAWS4 F4-3000C15Q-16GRR 16GB ส่วน Timing ก็มีการปรับแต่งเพิ่มเติมเล็กน้อย ค่า Uncore ก็จะวิ่งอยู่ที่ประมาณ 4.28 GHz ครับ

gpuz ASUS X99 A USB 3.1 Review

กราฟฟิกการ์ดวันนี้ได้นำมาร่วมทดสอบหนึ่งการทดสอบเพื่อชมพลังของบอร์ดพอสังเขปด้วย NVIDIA GeForce GTX 980 Matrix Platinum โอเวอร์คล๊อกขึ้นมาเล็กน้อย

.

————————————————–

..

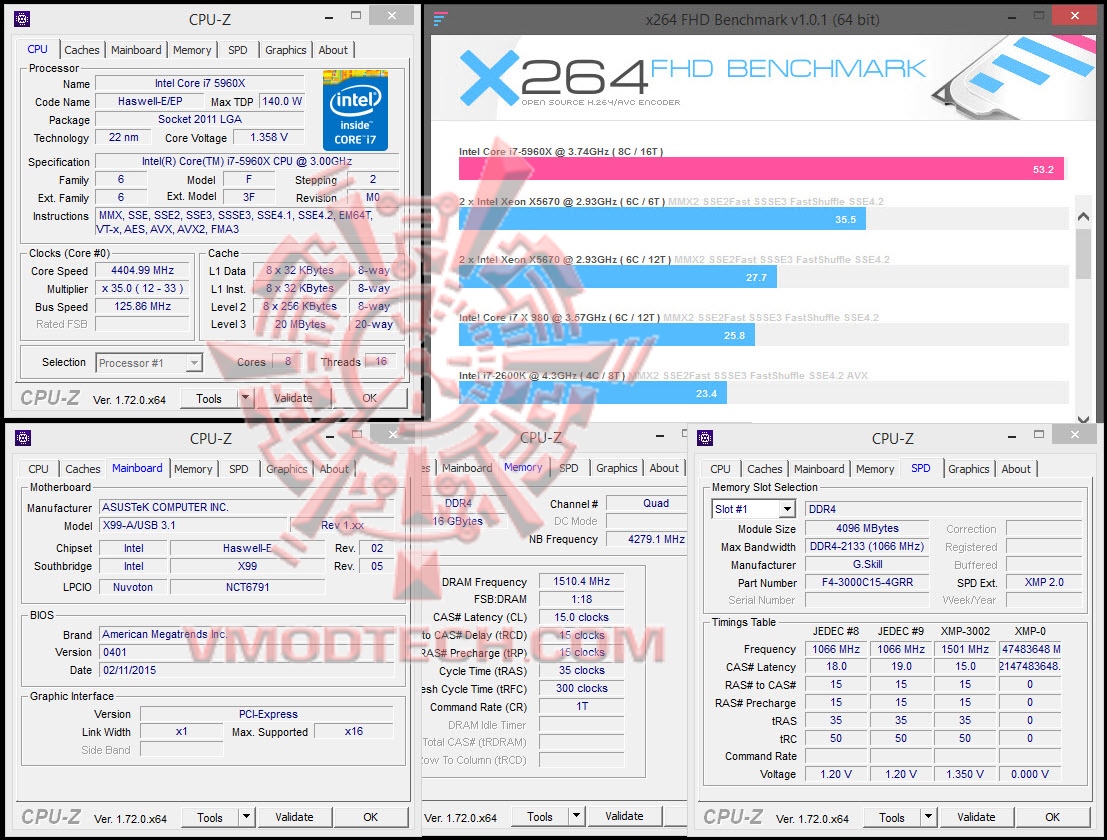

FHD X264 Benchmark

2015 04 01 22 50 24 ASUS X99 A USB 3.1 Review

X294 ผ่านไปด้วยค้วยเฟรมเรท 53.2 ครับ

.

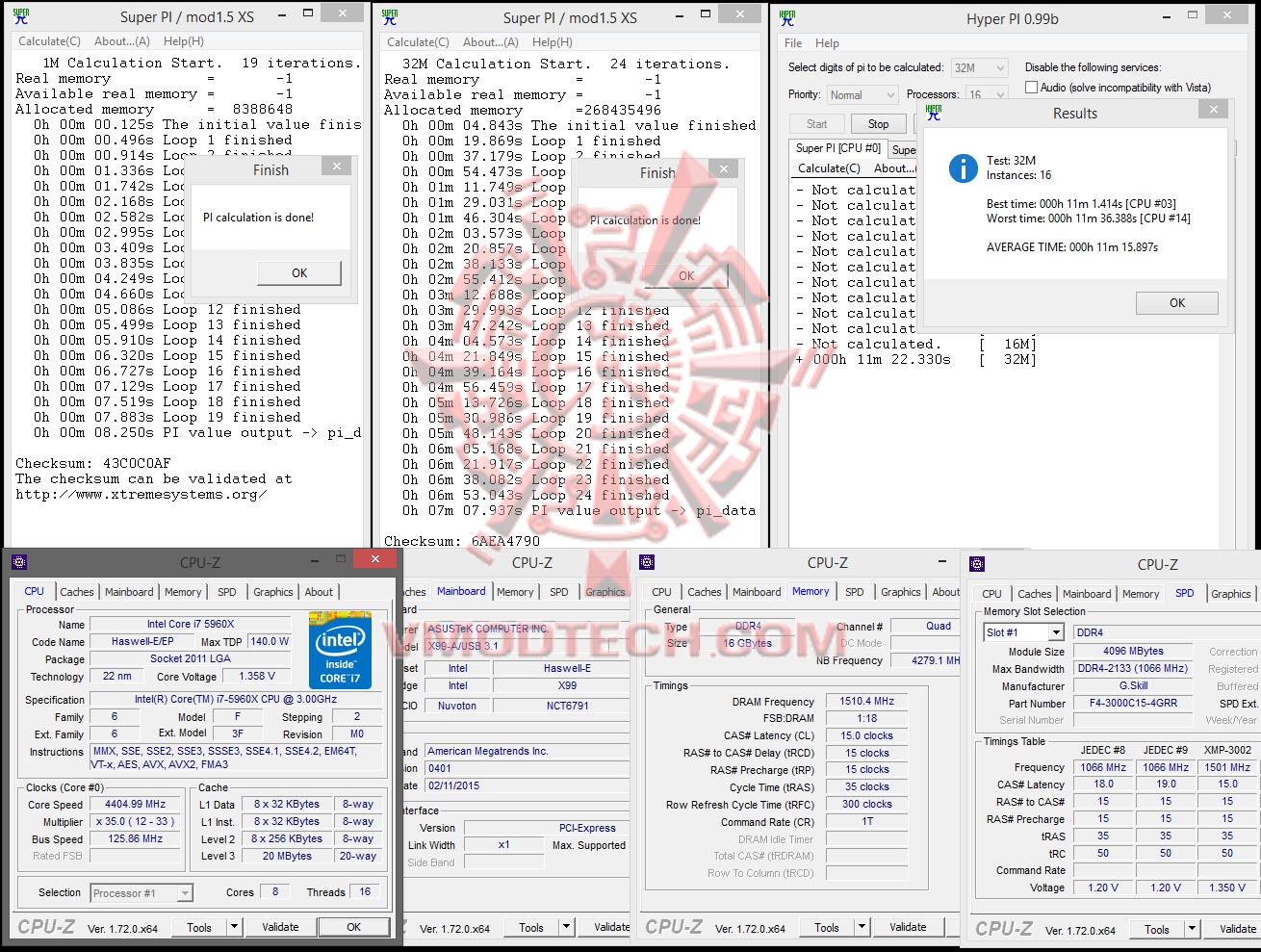

SuperPI

superpi ASUS X99 A USB 3.1 Review

เวลาที่ได้ก็อยู่ในเกณฑ์ที่ดีเลยครับบนความเร็ว 4.4 GHz และบัสแรม 3000 นิดๆ

.

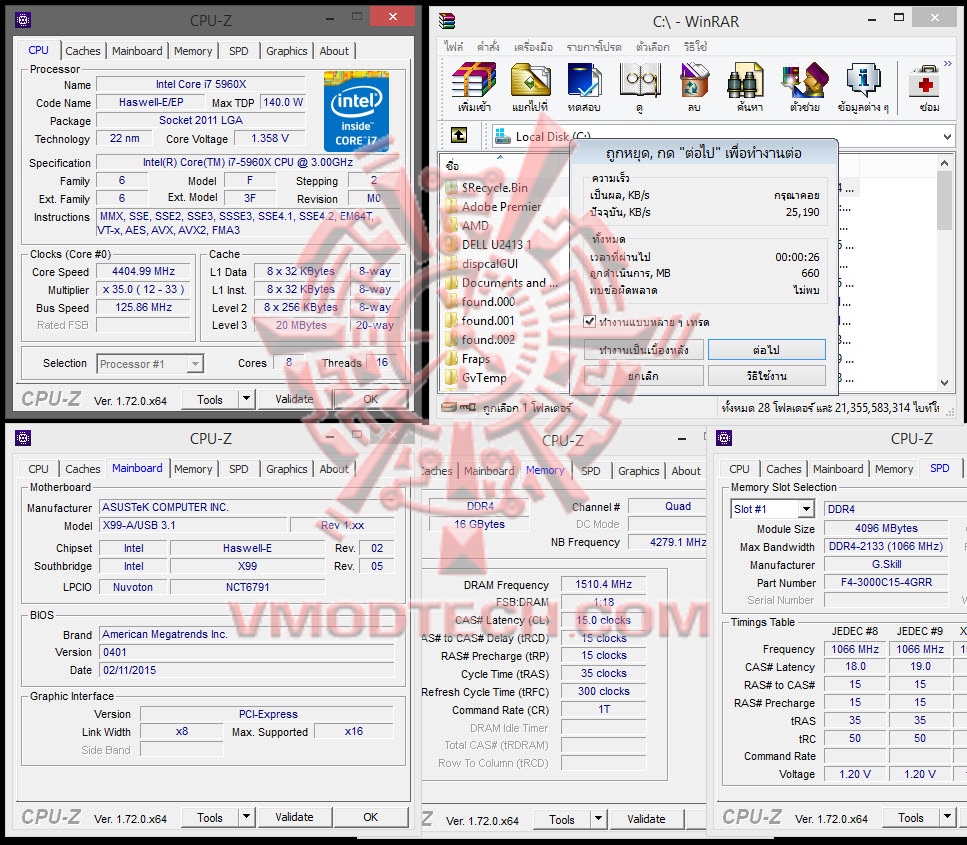

WinRAR Benchmark

2015 04 02 20 28 12 ASUS X99 A USB 3.1 Review

.

————————————————–

.Cinebench R11.5 Benchmark

115 ASUS X99 A USB 3.1 Review

.

..Cinebench R15 Benchmark

15 ASUS X99 A USB 3.1 Review

.

AIDA Memory Benchmark

cache ASUS X99 A USB 3.1 Review

แรมแบนด์วิดท์นี่ทะลุเจ็ดหมื่นครับ

.

————————————————–

3DMark Vantage Benchmark

vantage ASUS X99 A USB 3.1 Review

.

3DMark11 Benchmark

11 ASUS X99 A USB 3.1 Review

.

3DMark Fire Strike

fs ASUS X99 A USB 3.1 Review


————————————————–

Introduction to ASUS USB 3.1

2015 04 05 23 36 41 ASUS X99 A USB 3.1 Review

รายละเอียดของบอร์ดรุ่นใหม่ๆของ ASUS หลากหลาย chipset ที่ได้ผนวกเอาความสามารถด้านการเชื่อมต่อ USB 3.1 เข้าไป ซึ่งความเร็วในการส่งผ่านข้อมูลนั้นจากเดิมที่ USB 3.0 ทำได้ที่ 5 Gb/s แต่สำหรับ USB 3.1 นั้นสามารถทำได้สูงกว่าเท่าตัวคือ 10 Gb/s เลยครับ โดยบนบอร์ดรุ่นใหม่นั้นจะมีพอร์ทเชื่อมต่อนี้ติดตั้งอยู่และจะมีสีเขียวอ่อนให้สังเกตุได้ง่าย และหากจะใช้งานพอร์ทนี้ให้ทำการอัพเดท Bios ตามเวอร์ชั่นที่รองรับตามตารางด้านบน รวมถึงติดตั้ง Driver Asmedia USB 3.1 ซึ่งหาได้จากหน้าเว็บไซด์ของ ASUS เอง >> ที่นี่ครับ <<

usb ASUS X99 A USB 3.1 Review

ซ้าย หัวเชื่อมต่อ USB 3.1 Type C ที่ไม่มีทิศ สามารถเสียบสลับด้านได้ ส่วนด้านขวาเป็นหัวเสียบ type A แบบปกติครับ

.

ASUS USB 3.1 Enclosure

2015 04 02 21 32 41 ASUS X99 A USB 3.1 Review

2015 04 02 21 33 53 ASUS X99 A USB 3.1 Review

รายละเอียดของ SSD แบบ micro SATA ขนาด 256GB สองตัวที่ติดตั้งแบบ Raid0

.

2015 04 02 21 36 15 ASUS X99 A USB 3.1 Review

2015 04 02 21 36 28 ASUS X99 A USB 3.1 Review

ความเร็วในการอ่านเขียนนั้นแลดูว่าจะแรงมากครับ แต่หากมองดีๆแล้ว iops และในส่วนของ 4K นั้นจะไม่ค่อยแรงเท่าไหร่

.

2015 04 02 21 52 01 ASUS X99 A USB 3.1 Review

2015 04 02 21 54 27 ASUS X99 A USB 3.1 Review

พิจารณาจาก CDM กันบ้าง จะเห็นได้ว่าความแรงนั้นจะใกล้เคียงกับ AS SSD แต่จุดนึงที่เห็นความต่างคือ ตัว Enclosure นั้นอ่าน/เขียนไฟล์ขนาดใหญ่ได้ดีกว่าไฟล์ขนาดเล็กครับ

.

USB Speed Comparison

.

USB 3.1 Connection USB 3.0 Connection USB 2.0 Connection
2015 04 02 21 52 011 ASUS X99 A USB 3.1 Review . usb 301 ASUS X99 A USB 3.1 Review usb 20 ASUS X99 A USB 3.1 Review

ผมลองทำการเปรียบเทียบการเชื่อมต่อจากกล่องนี้ไปยังพอร์ทบนบอร์ดนะครับ ง่ายๆแค่เทสบนพอร์ท 3.1 เสร็จแล้วก็เสียบ 3.0 แล้วก็ 2.0 เลย ความแรงจะเห็นได้ชัดครับว่ามีความต่างกันอย่างชัดเจน ผมว่าคะแนนตรงนี้น่าจะต้องรออีกซักพักครับว่าความเร็วตรงนี้นั้นถูกต้องสมบูรณ์มากน้อยแค่ไหน จริงๆอาจจะเร็วกว่านี้อีกก็เป็นได้นะครับ

.

————————————————–

Summary

tpp 3213 ASUS X99 A USB 3.1 Review

ถือว่าโชคดีพอสมควรครับเนื่องจากในช่วงเวลาที่ทำการทดสอบ ASUS X99-A USB 3.1 นั้น หน้าเว็บของ ASUS มีการอัพเดท Bios ตัวใหม่ล่าสุดให้พอดี ซึ่งเวอร์ชั่นนี้นั้นมีผลด้านการปรับเล่นแรมพอสมควรครับเพราะเท่าที่ผมได้ทำการทดสอบ Mainboard ตระกูล 2011-3 มานั้นเห็นได้เลยครับว่า การเล่นแรมบัสสูงๆนั้นแทบเป็นไปไม่ได้เลยไม่ว่าจะบอร์ดไหนก็ตาม ต้องรอมาช่วงหลังๆนี้ประมาณเดือนก่อนถึงจะพอถูไถไปได้ พอโอเวอร์คล๊อกแรมได้แบนด์วิดท์ทะลุเจ็ดหมื่นกว่ากันไปเลย

.

สำหรับคุณสมบัติพิเศษที่ไม่พูดถึงคงจะไม่ถูกต้องนักก็คือ USB 3.1 ในส่วนของ Disk Benchmark นั้นผลทดสอบออกมาก็ถือว่าแรงใกล้เคียงกับ Raid0 บนการเชื่อมต่อ SATA ครับ จุดนี้ขอเวลาอีกนิดหากมีข้อมูลอัพเดทใดๆเกิดขึ้น อาจจะแรงกว่านี้อีกก็เป็นได้ แต่สรุปตรงนี้ว่า ASUS X99-A USB 3.1 นั้นเป็นบอร์ดราคาประหยัดที่เล่นได้หลากหลายถ้า CPU หรือ RAM คุณมีคุณภาพดีเพียงพอ รวมถึง Uncore ที่ปรับได้สูงกว่าแบรนด์อื่นด้วย ASUS นั้นติดตั้ง OC Socket มาให้ ความสามารถก็อย่างที่เห็นครับว่าแรงกว่า Socket แบบปกติขึ้นไปก้าวนึงเลยทีเดียว ฝากไว้พิจารณาครับ

.

.

.

..

CHANE

.

.

vmod award performance best ASUS X99 A USB 3.1 Reviewvmod award innovation best ASUS X99 A USB 3.1 Review

.

Special Thanks.

ASUS

.
