main ASUS X99 DELUXE Motherboard Review

สวัสดีครับหวังว่าคงยังไม่เบื่อกันนะกับบทความรีวิวมาเธอร์บอร์ดบนแพลทฟอร์ม 2011-3 ที่ใช้ Chipset X99 วันนี้มาชมรีวิวตัวนี้ครับ ASUS X99 DELUXE หน้าตาเมื่อเปิดกล่องพบกันครั้งแรกนี้ต้องบอกว่ามันหรูหราแปลกตาจริงๆ จำได้ว่าซีรีย์ก่อนนี้ไม่สวยขนาดนี้นะครับ เอาเป็นว่าเรามาชมรายละเอียดของมันก่อนที่จะไปชมประสิทธิภาพครับ

.

Introduction to ASUS X99 DELUXE Motherboard

>> ASUS Website <<

2014 09 04 0 17 08 ASUS X99 DELUXE Motherboard Review

หน้าตาของบอร์ดนั้นไม่แน่ใจว่าจะใช้คำว่าสวยงาม สุภาพดีหรือเปล่าครับ แต่ด้วย Cover ที่ออกแบบมานี่ ผมว่ามันดูมีคลาสมาก

————————————————–

ASUS RAMPAGE V EXTREME Appearance

dsc 62151 ASUS X99 DELUXE Motherboard Review

กล่องบรรจุของ ASUS X99 DELUXE นั้นมาสไตล์เรียบหรูครับ ดูดีมาก

dsc 62161 ASUS X99 DELUXE Motherboard Review

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอาทิเช่นตัวซ๊อคเก็ต CPU ตั้นไม่ได้ใช้ซ๊อกเก็ตมาตรฐานแต่ใจ ASUS OC Socket ที่มีความพิเศาตรงมีพินมากกว่าปกติที่จะช่วยเติมไฟไปยัง CPU ได้มากกว่า มี Fan Extension Slot มีการ์ดแปลง PCI Express เป็น M.2 และมีโมดูล WiFi AC พร้อมเสาอากาศมาให้ใช้ด้วย

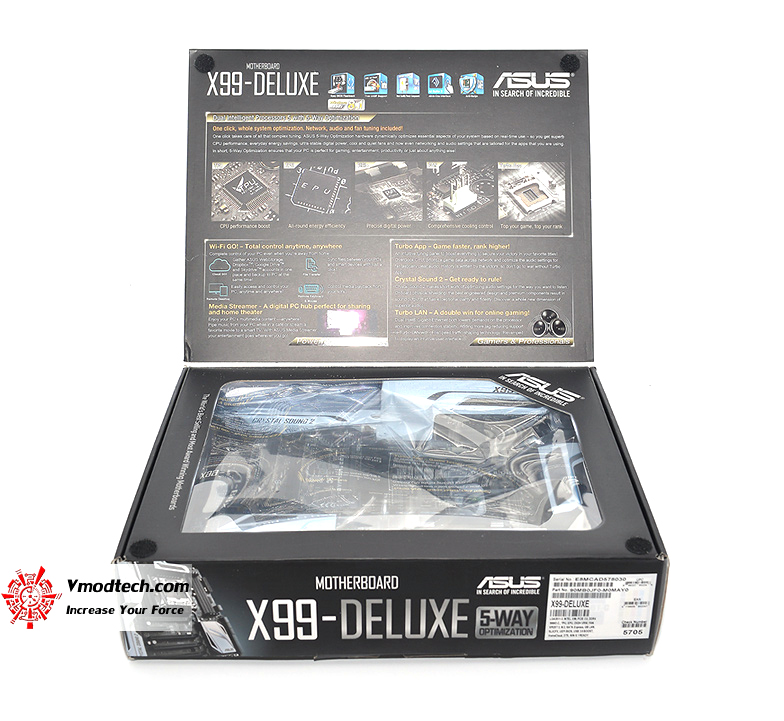

dsc 62181 ASUS X99 DELUXE Motherboard Review

ตามสมัยนิยมครับที่ฝากล่องสามารถเปิดแง้มดูความสวยงามของบอร์ดได้

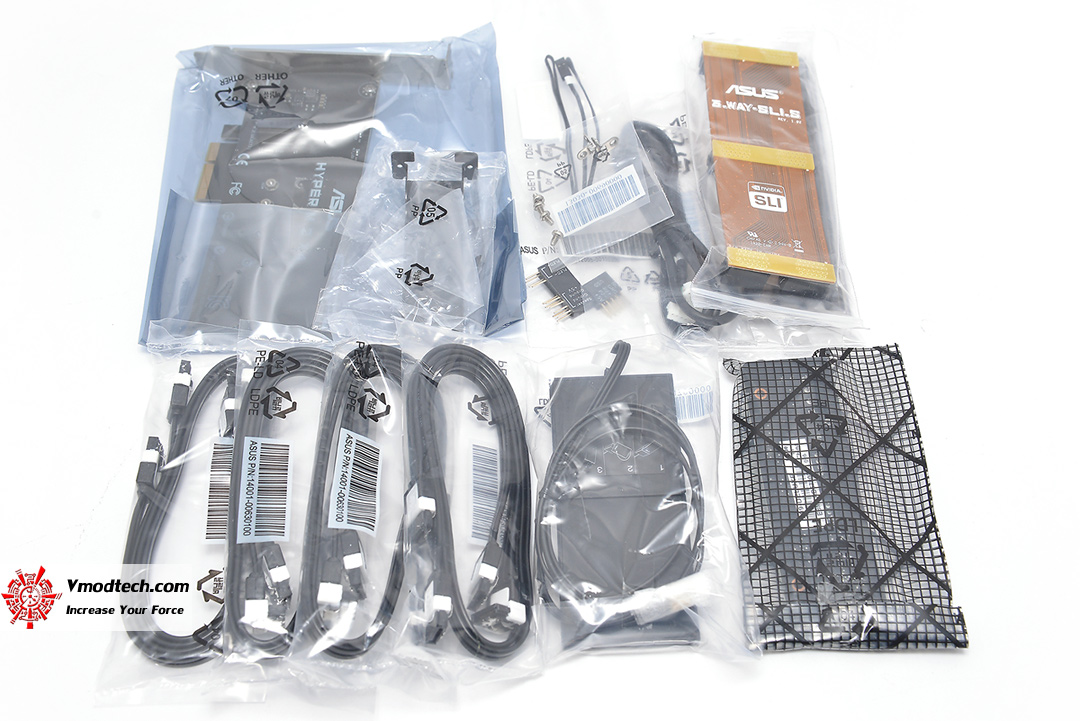

dsc 6219 ASUS X99 DELUXE Motherboard Review

บริดจ์ SLI สาย SATA สายเชื่อมต่อบอร์ดกับ OC Panel Back I/O cover fan Extension Slot มีการ์ดแปลง PCI Express เป็น M.2 และมีโมดูล WiFi AC

dsc 62201 ASUS X99 DELUXE Motherboard Review

คู่มือ Driver สติ๊กเกอร์เก๋ๆ

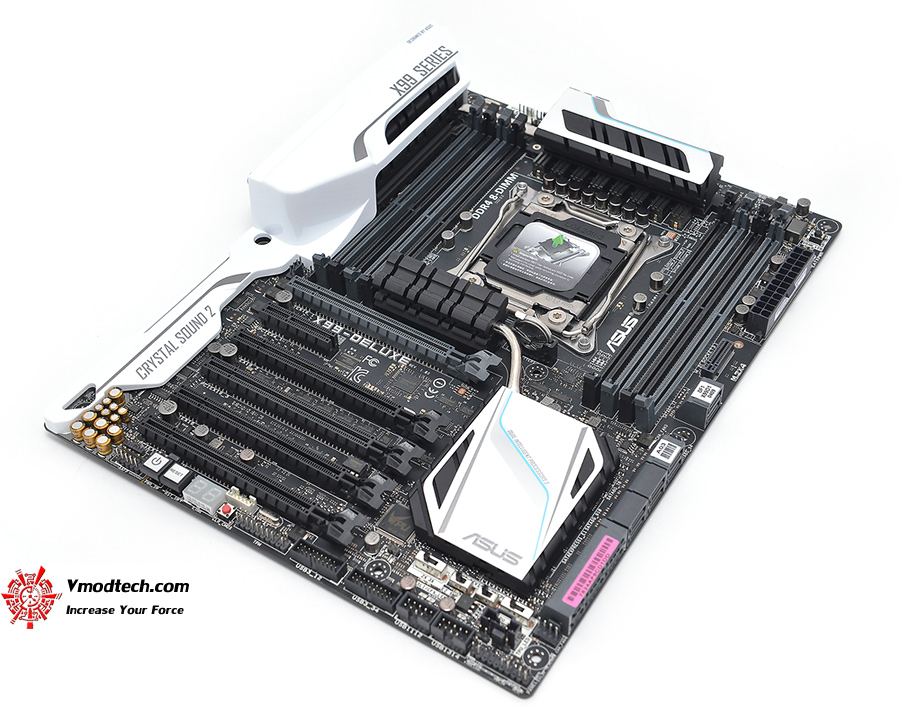

dsc 62211 ASUS X99 DELUXE Motherboard Review

หน้าตาบอร์ดเต็มสวยงามหรูหรามาก บอร์ดเป็นสีดำตัดกับสล๊อดบางช่องที่เป็นสีเท่าเก๋ๆและมี Cover สีขาวเรียบๆ ผมว่าสวยงามลงตัวดีมากครับ

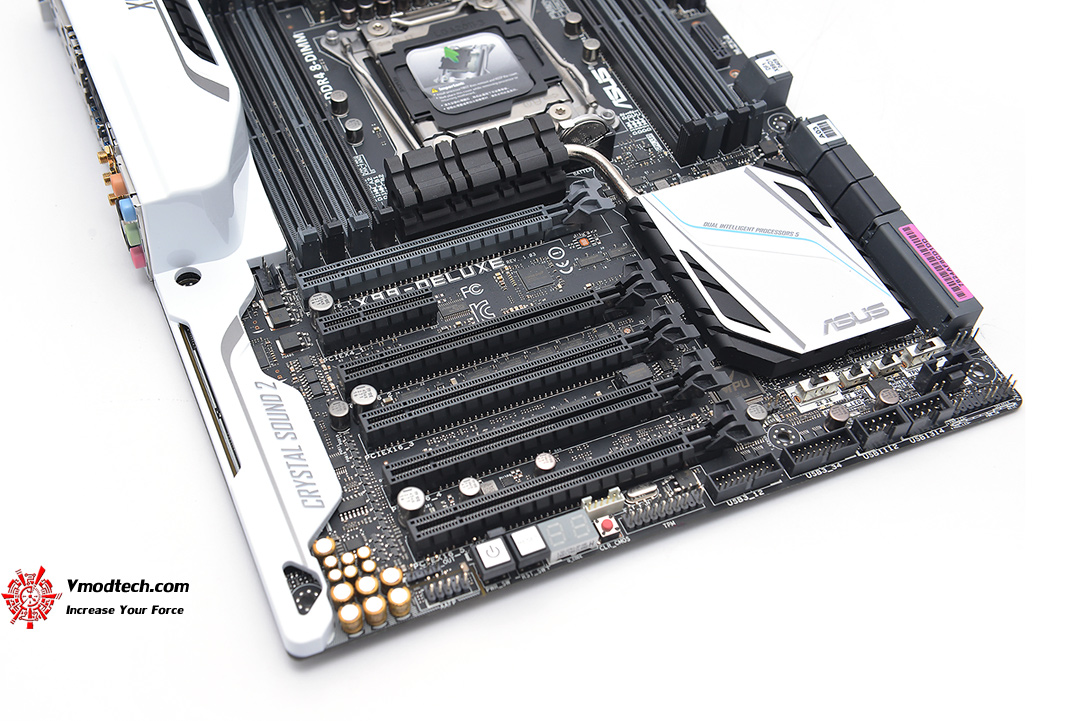

dsc 6222 ASUS X99 DELUXE Motherboard Review

บริเวณ Socket PCI Express เจนสามมีมาให้ห้าช่อง โดยจะเป็น x16 gen3 ทั้งหมด 4 ช่อง จะสังเกตุว่าช่อง M.2 นั้นไม่ได้อยู่บริเวณนี้ครับ ย้ายไปอยู่แถวๆช่องเสียบไฟ 24 พิน ด้านล่างสุดของบอร์ดจะเป็นพื้นที่ของสวิทซ์หลักอย่างปุ่มพาวเวอร์ ปุ่มรีเซต ไฟดีบัค รวมถึงสวิทซ์เคลียร์ไบออสก็อยู่ตรงนี้ด้วย ด้านซ้ายสุดจะเห็น C ออดิโอเกรดงามๆในโซนของซาวน์ออนบอร์ดครับ ออกแบบมาเฉพาะเลยสำหรับ ASUS X99 DELUXE

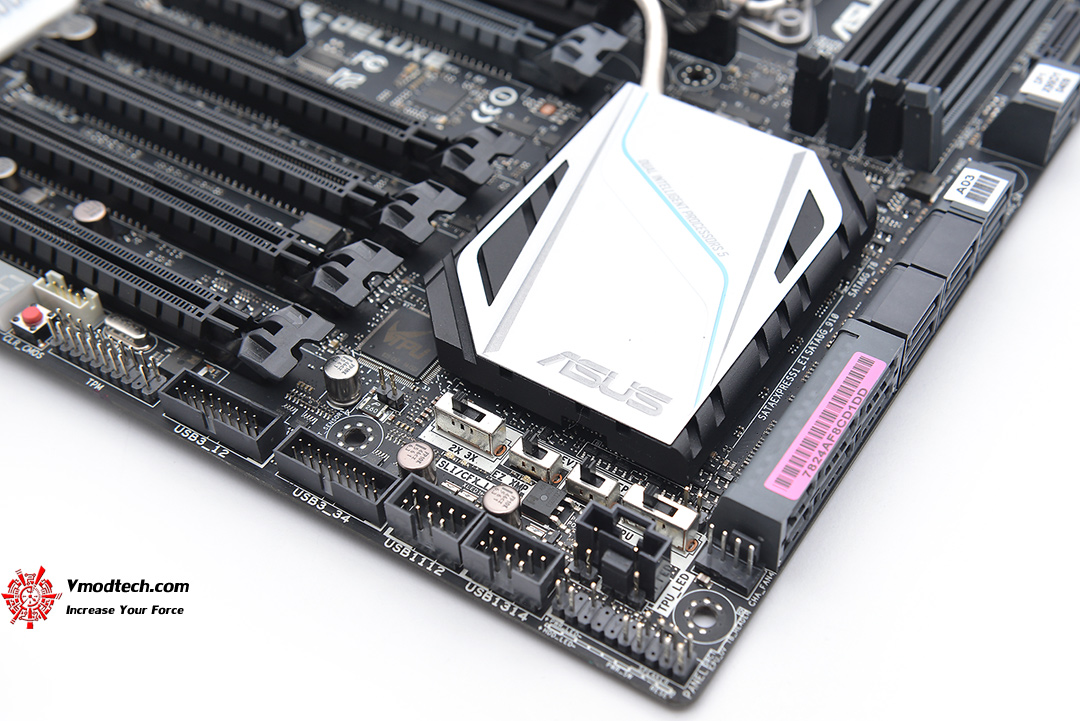

dsc 6223 ASUS X99 DELUXE Motherboard Review

บริเวณฮีทซิ้งค์ของ PCH นั้น Asus ออกแบบมาให้มีเทกเจอร์สวยงามเรียบๆพร้อมๆกับ Cover สีขาวมุขสวยงาม บริเวณนี้จะเป็นบริเวณที่ติดตั้งสวิทซ์สั่งการรองครับ ตรงกลางภาพนั้นจะเป็นสวิทซ์สำหรับเลือกการเชื่อมต่อการืดจอแบบ SLI ใครใช้สอง หรือสามใบก็ต้องมาเลือกตรงนี้ รวมถึงช่องเสียบ USB 3.0 Front panel ครับที่มีมาให้เชื่อมต่อไปหน้าเคสถึงสี่ช่อง

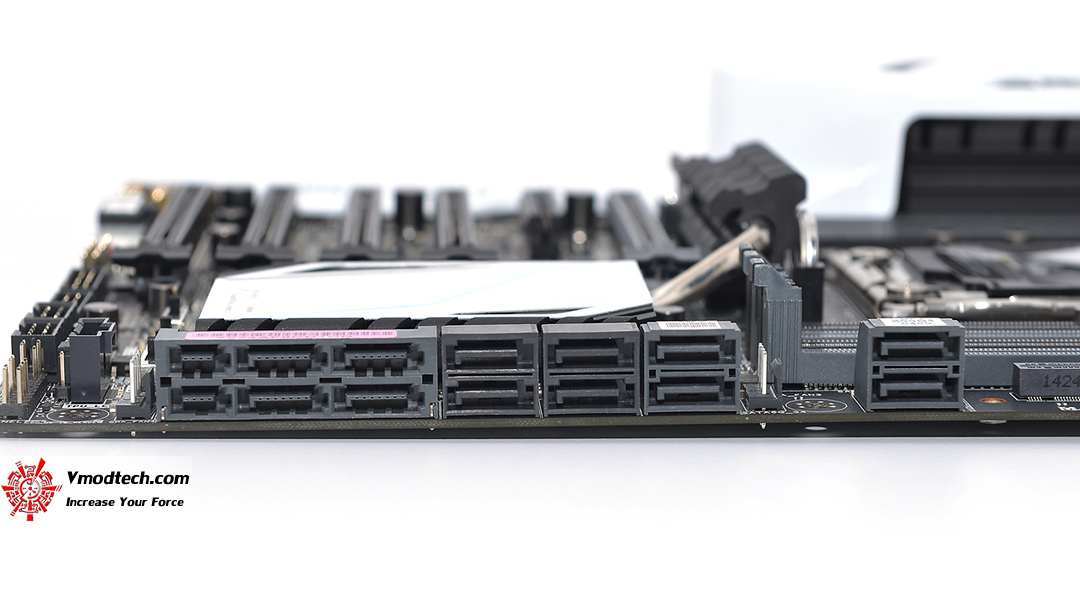

dsc 6226 ASUS X99 DELUXE Motherboard Review

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB และ SATA Express

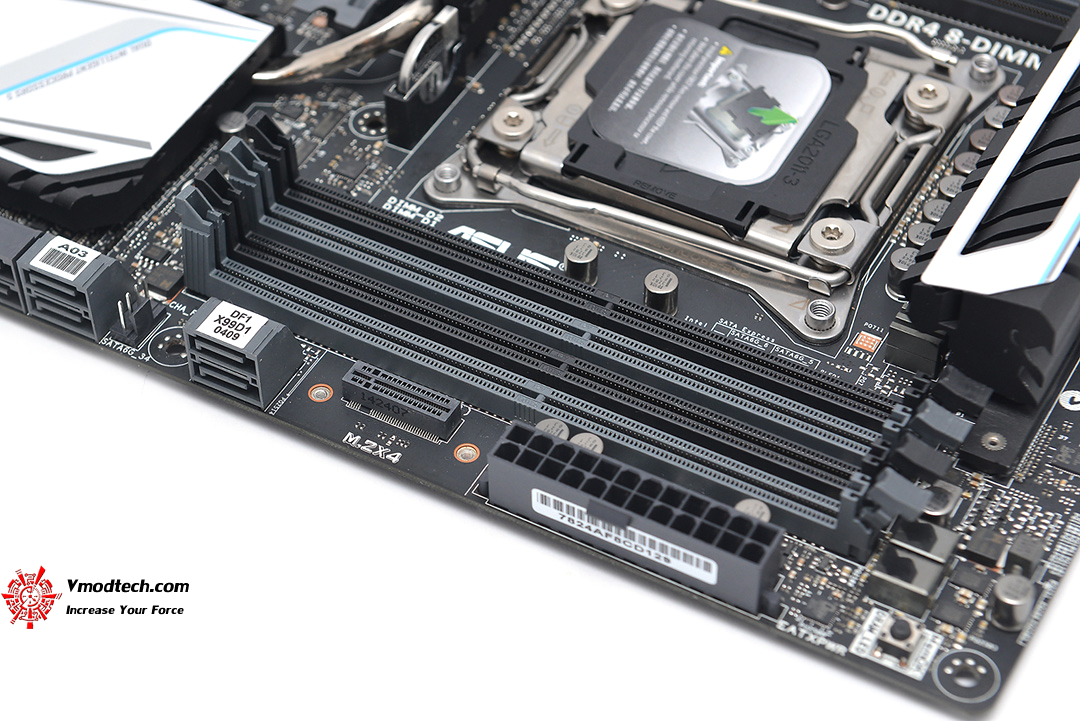

dsc 62271 ASUS X99 DELUXE Motherboard Review

บริเวณด้านซ้ายของช่องเสียบไฟแบบ 24 พินนั้นจะเป็นที่ตั้งของ Slot M.2 ครับ ย้ายมาตรงนี้ก็ดีเพราะหากติดตั้งไว้บริเวณเดียวกับกราฟฟิกการ์ดแล้วบางคนอาจจะทำงานไม่สะดวก

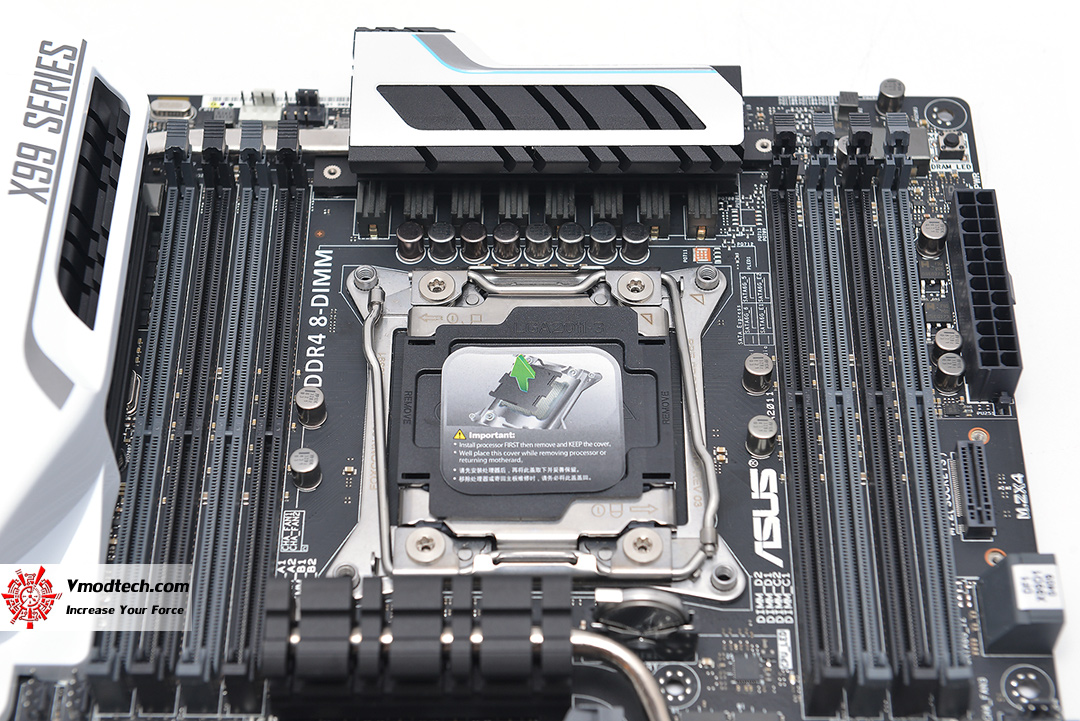

dsc 6228 ASUS X99 DELUXE Motherboard Review

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ซ้ายขวาก็จะเป็นช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 128 GB ตรงกลางนั้นมีการเดินฮีทไปท์เชื่อมระหว่างซิ้งค์กลางบอร์ดไปยัง PCH ครับ

dsc 62301 ASUS X99 DELUXE Motherboard Review

ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟ CPU ที่จัดกันมาเต็มที่เลย

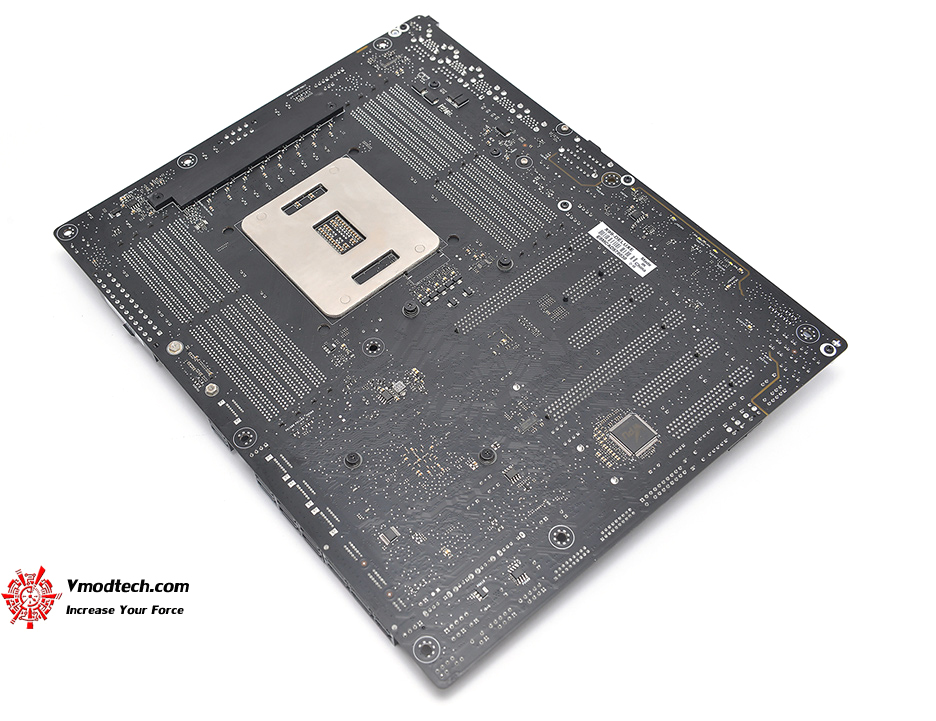

dsc 62311 ASUS X99 DELUXE Motherboard Review

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

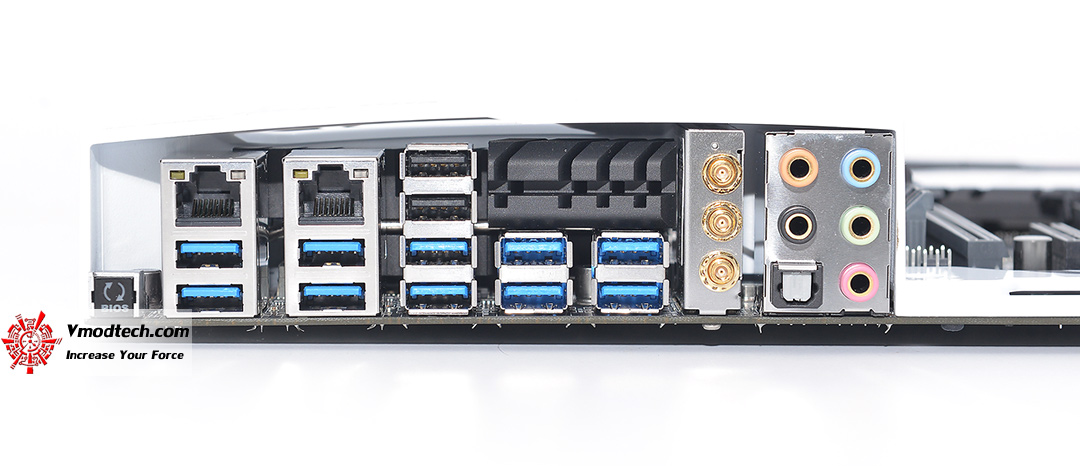

dsc 6232 ASUS X99 DELUXE Motherboard Review

Back Panel ครับ ช่อง USB 3.0 จำนวน 10 ช่อง USB 2.0 2 ช่อง gigabit lan 3 ปุ่มเคลียร์ Bios ถัดไปจะเป็นส่วนของ Wifi Module ส่วนด้านขวานั้นจะเป็นส่วนของภาคเสียงทั้งหมด


————————————————–

.

Test Setup

SYSTEMS
.CPU ..Intel Core i7 5960X HASWELL-E LGA 2011-3
.Motherboard ..ASUS X99 DELUXE
.Memory ..CORSAIR Vengeance LPX 2,800 MHz DDR4 4×4GB
.Graphic Card ..Palit and Gigabyte Geforce GTX 780 Ti SLI
.Harddisk ..SSD 128GB
.CPU Cooler ..Custom Water Cooling …………………………………..
.Power Supply ..Thermaltake Toughpower 1500 Watt
.Operating System. ..Windows 8.1 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

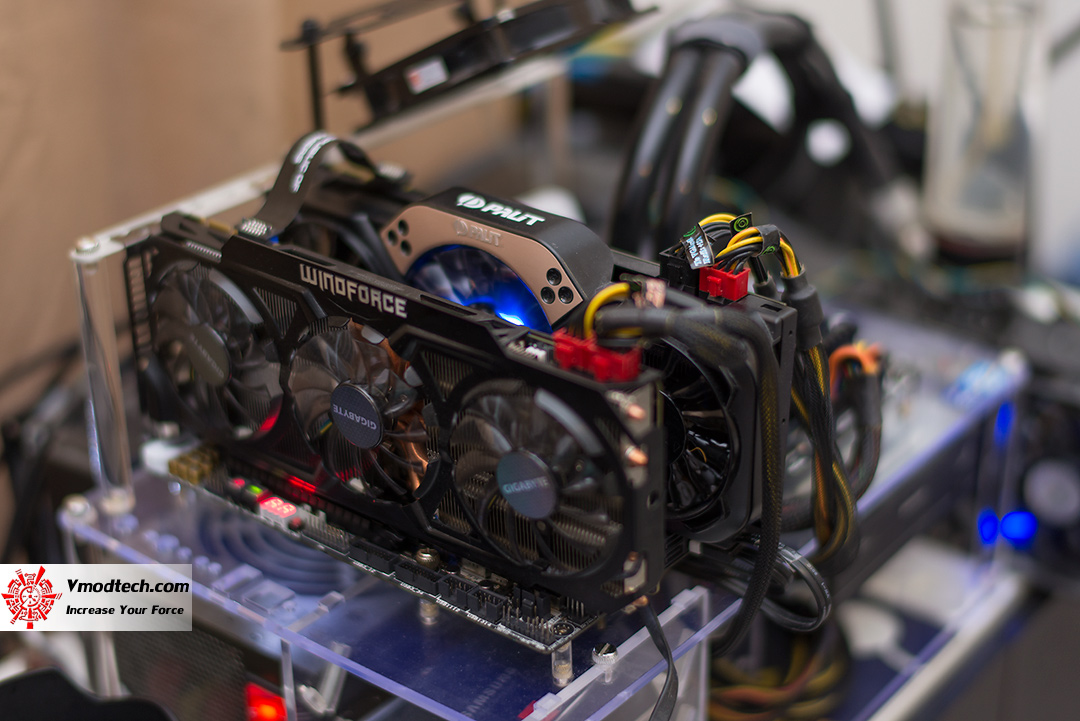

dsc 6294 ASUS X99 DELUXE Motherboard Review

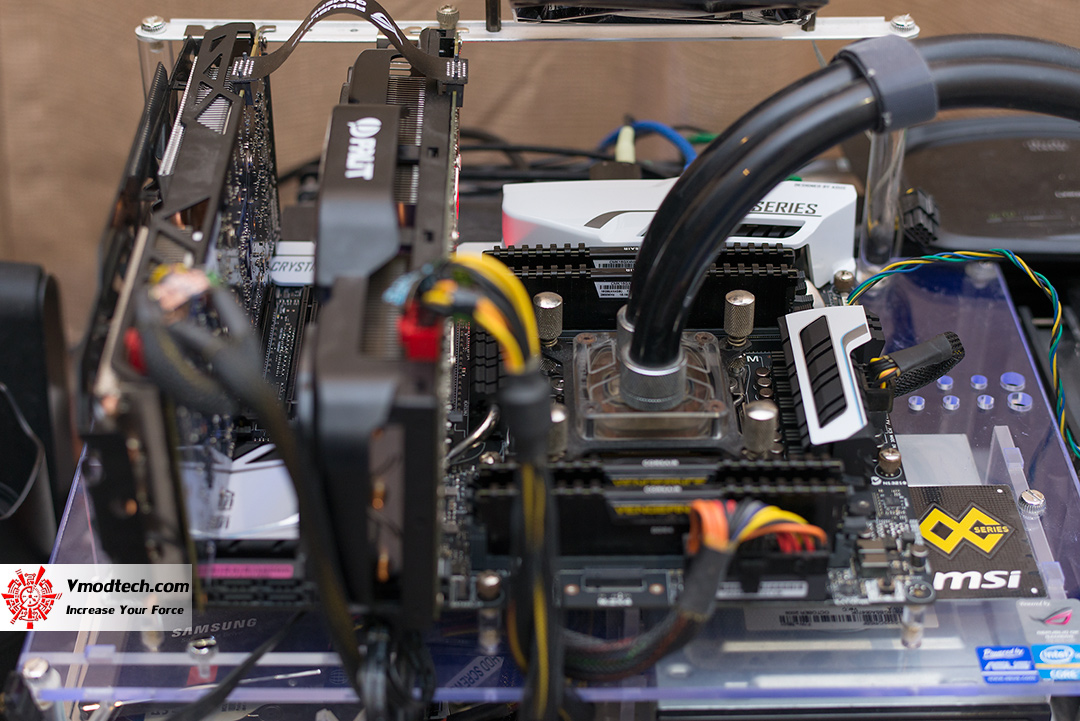

dsc 6287 ASUS X99 DELUXE Motherboard Review

สวยงามลงตัวทีเดียว

.

CPUZ Details

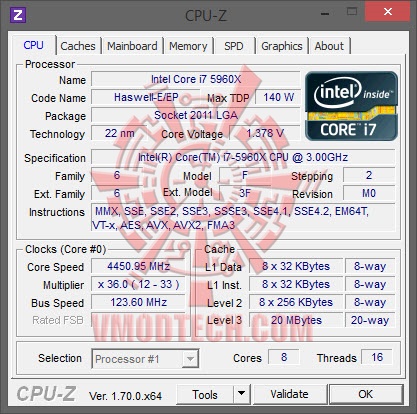

2014 09 03 22 54 34 ASUS X99 DELUXE Motherboard Review

สำหรับผลการทดสอบด้วย CPU Core i7 5960X Retail บน ASUS X99 DELUXE นั้นก็ไม่ทำให้ผิดหวังครับด้วยความเร็วที่ได้คือ 4.445 GHz

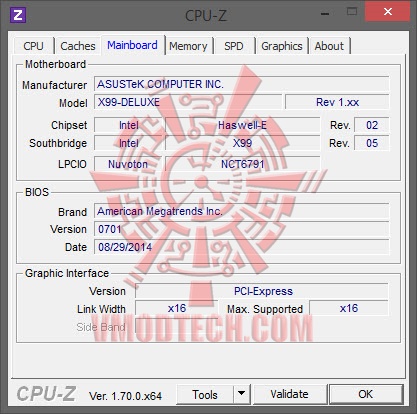

2014 09 03 18 56 17 ASUS X99 DELUXE Motherboard Review

Bios ที่ใช้ในวันนี้เป็นเวอร์ชั่น 0701

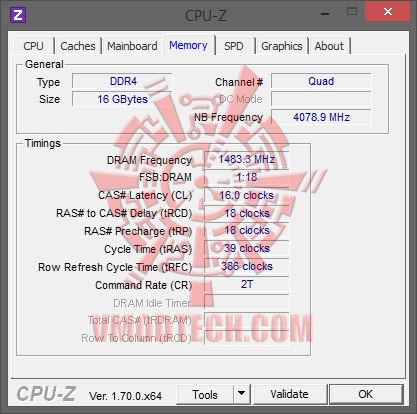

2014 09 03 22 54 52 ASUS X99 DELUXE Motherboard Review

สำหรับแรมวันนี้เราได้นำเอา Corsair DDR4 บัส 2800 MHz มาร่วมทดสอบครับ โดยวันนี้จับวิ่งที่ 2,966 MHz ผลการทดสอบของแรมจะมีตามมาอีกครั้งในบทความต่อๆไป

2014 08 27 19 14 46 ASUS X99 DELUXE Motherboard Review

ความเร็วของ CPU ที่ใช้ทดสอบในวันนี้นั้นเกิดจากการปรับตัวคูณที่ 36 Bus Strap เป็นไปตาม XMP ของแรมที่ความเร็ว 3,000 MHz หลังจากนั้นก็ทดลองปรับ BCLK จนได้ความเร็วค่าที่เสถียรคือผ่าน X264 และ HyperPI คือที่ 4.445 GHz โดยค่านี้สามารถผ่านการทดสอบทุกอย่างสมบูรณ์

.

————————————————–

.

SuperPI Suites

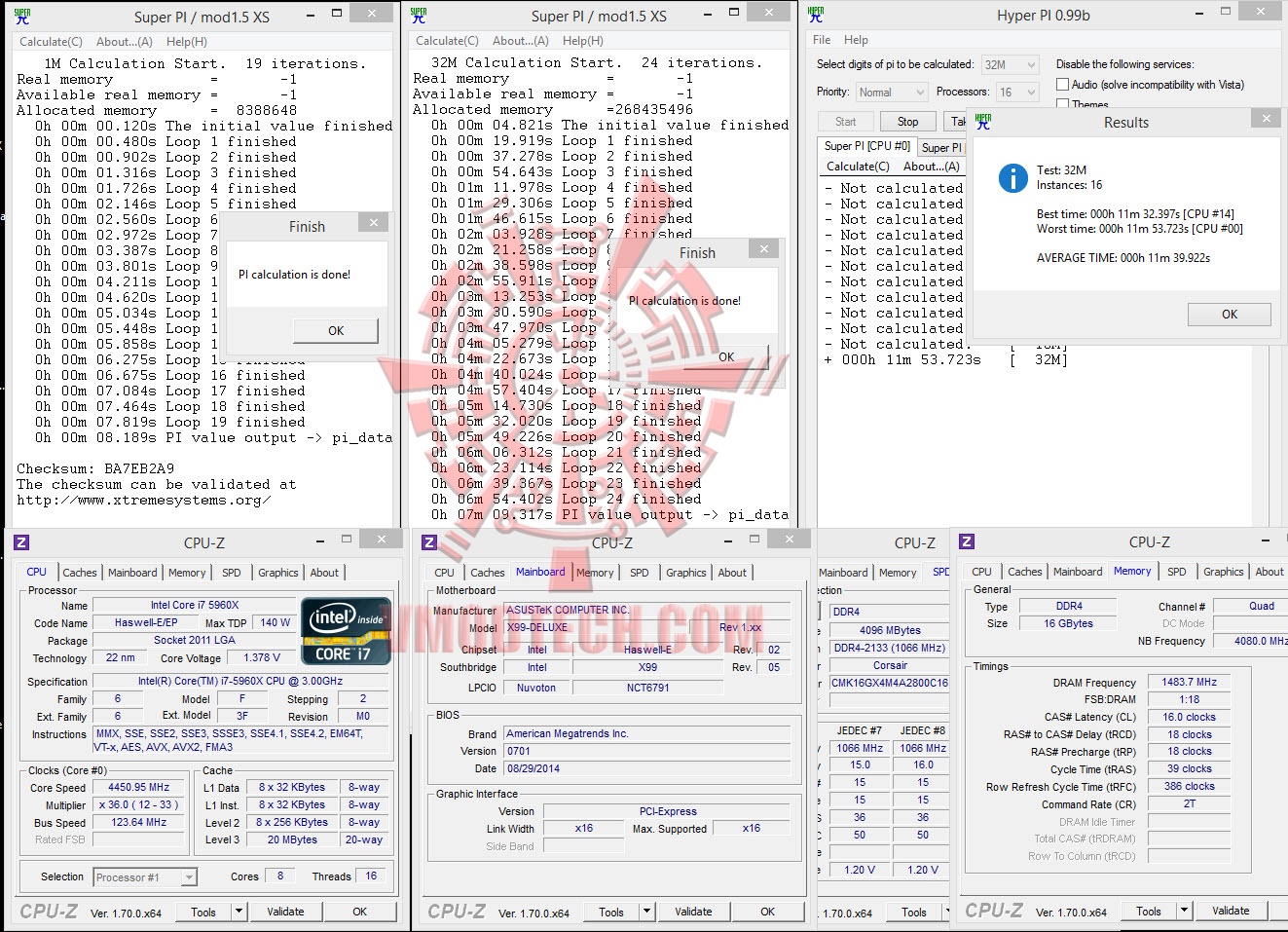

2014 09 03 22 50 58 ASUS X99 DELUXE Motherboard Review

ผ่านเกณฑ์มาตรฐานครับสำหรับความเร็วและสเถียรภาพในการทำงาน

.

FHD X264 Benchmark

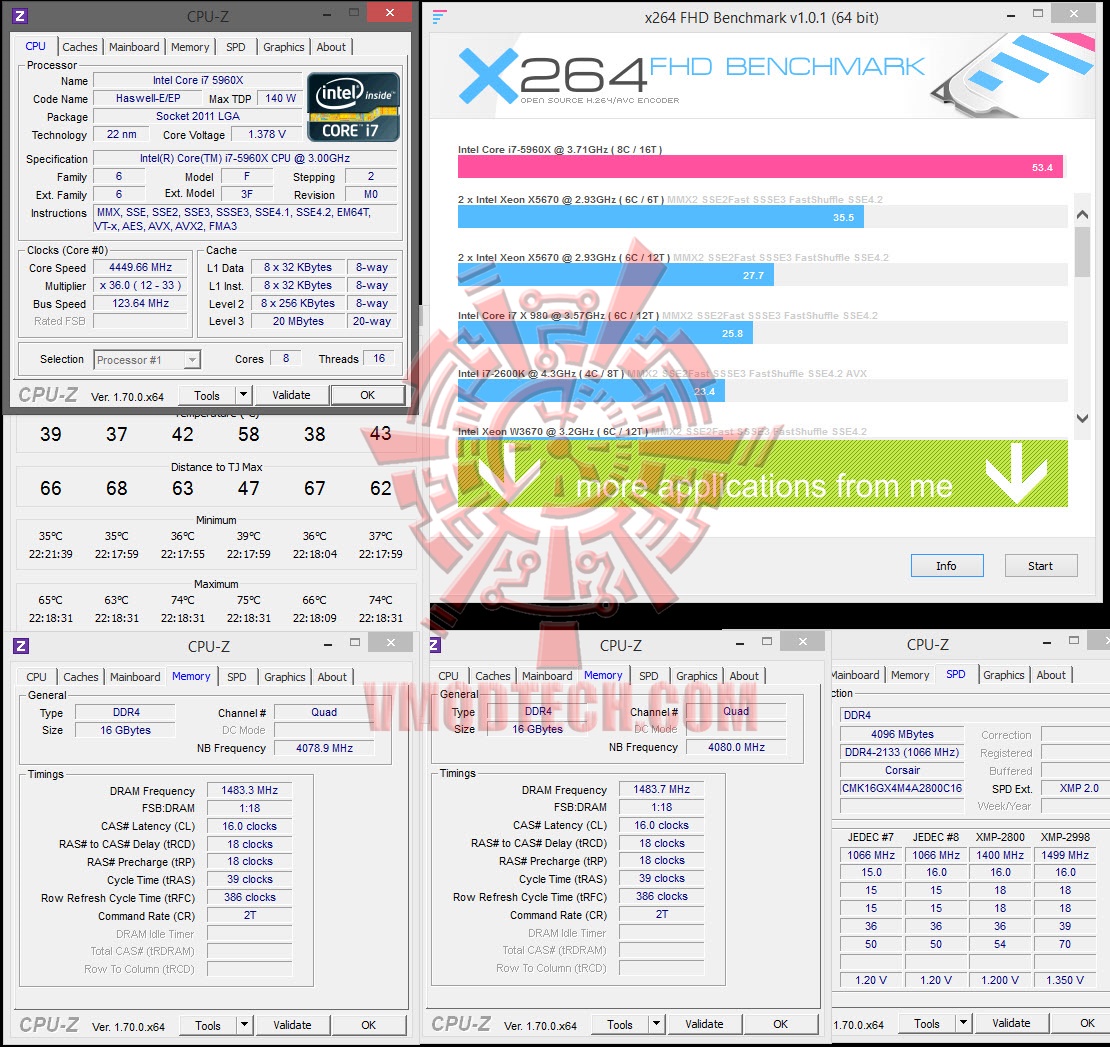

2014 09 03 22 22 54 ASUS X99 DELUXE Motherboard Review

ใช้งานจริงน่าจะไม่มีปัญหาครับไม่โหนดีกับความเร็ว CPU และแรมแบบนี้ คะแนน Benchmark เยี่ยมเลยด้วย

.

WinRAR Benchmark

2014 09 03 22 23 52 ASUS X99 DELUXE Motherboard Review

WinRAR มีความแรงตามยุคสมัยและถือว่าแรงแบบปกติแล้วละครับค่านี้

.

————————————————–

.Cinebench R11.5 Benchmark

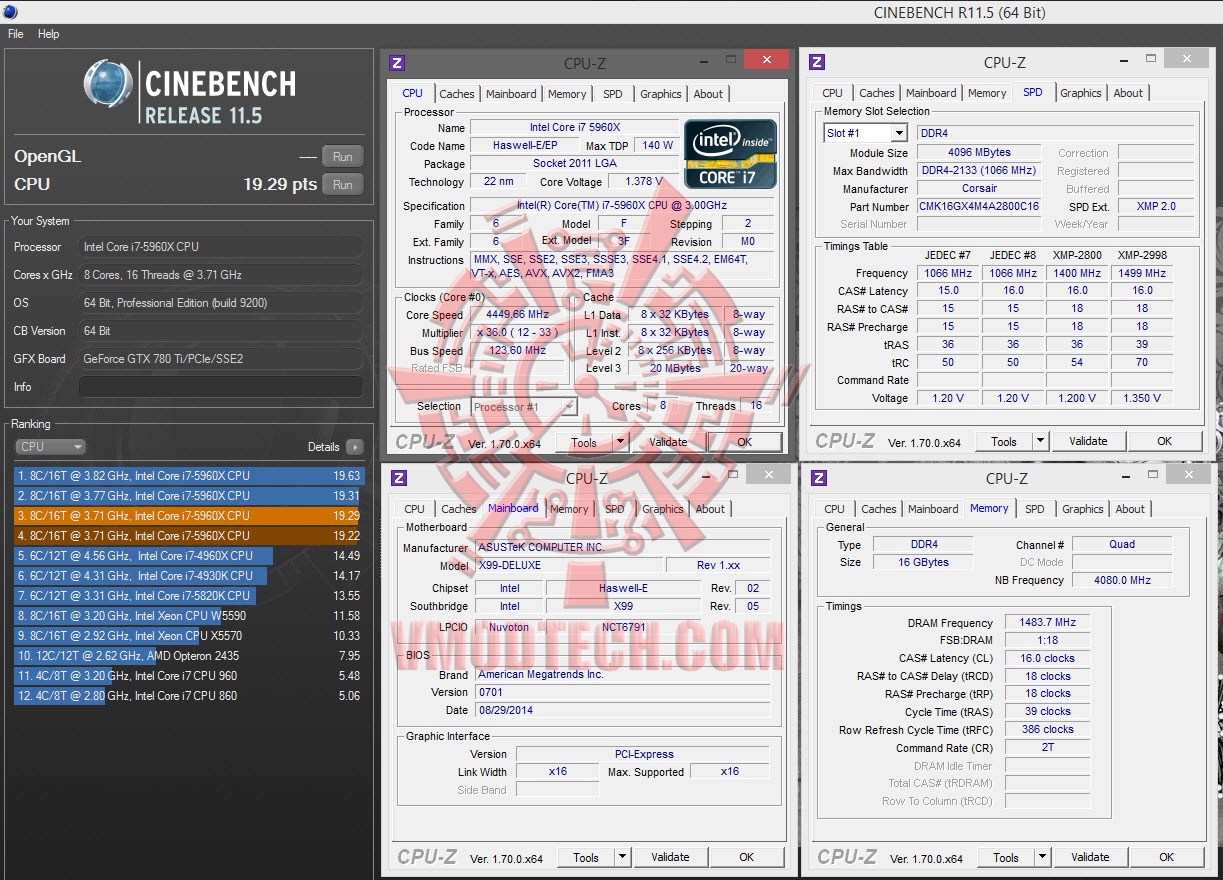

2014 09 03 22 52 34 ASUS X99 DELUXE Motherboard Review

.

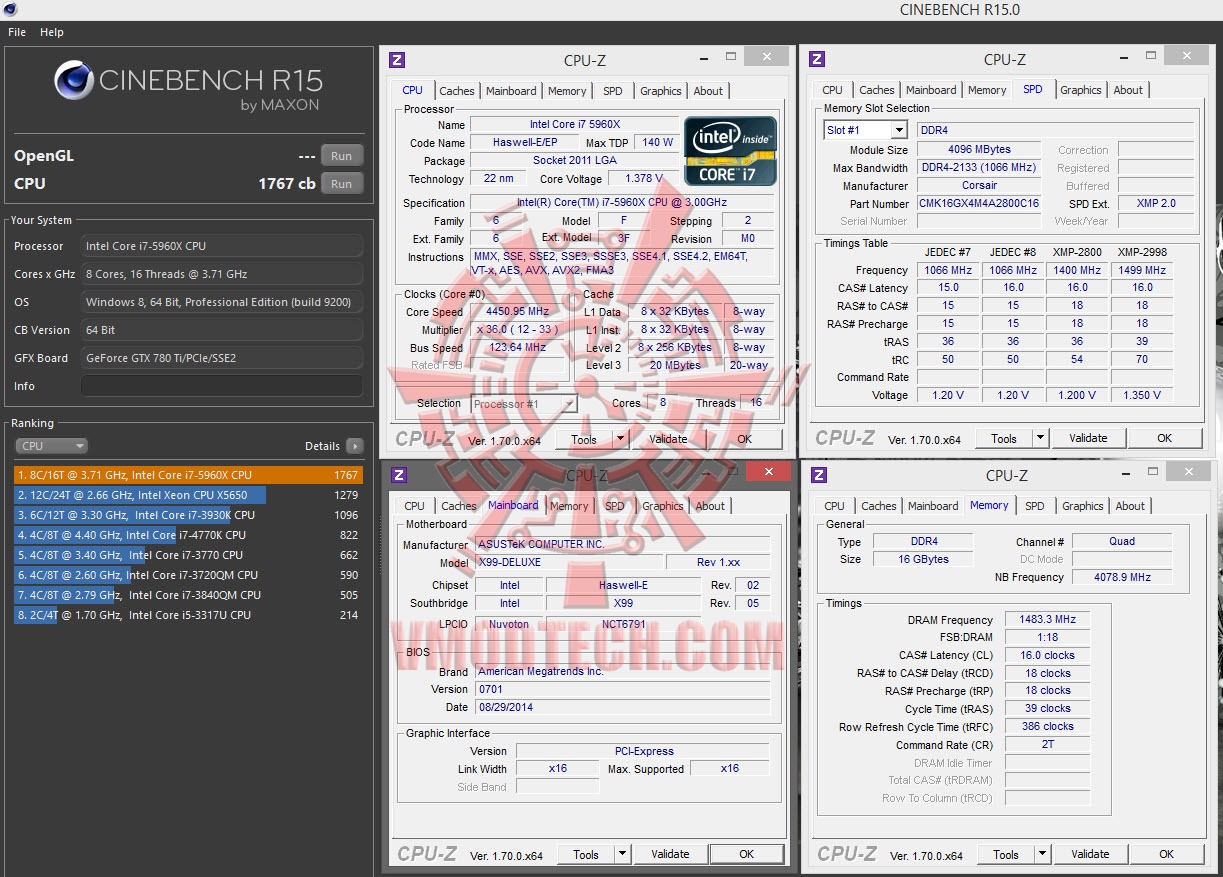

..Cinebench R15 Benchmark

2014 09 03 22 53 231 ASUS X99 DELUXE Motherboard Review

CINEBENCH นั้นก็อย่างที่ทราบครับ หัวมากแรงมากและยิ่งได้รับการโอเวอร์คล๊อกไปด้วยยิ่งแรง

.

AIDA Memory Benchmark

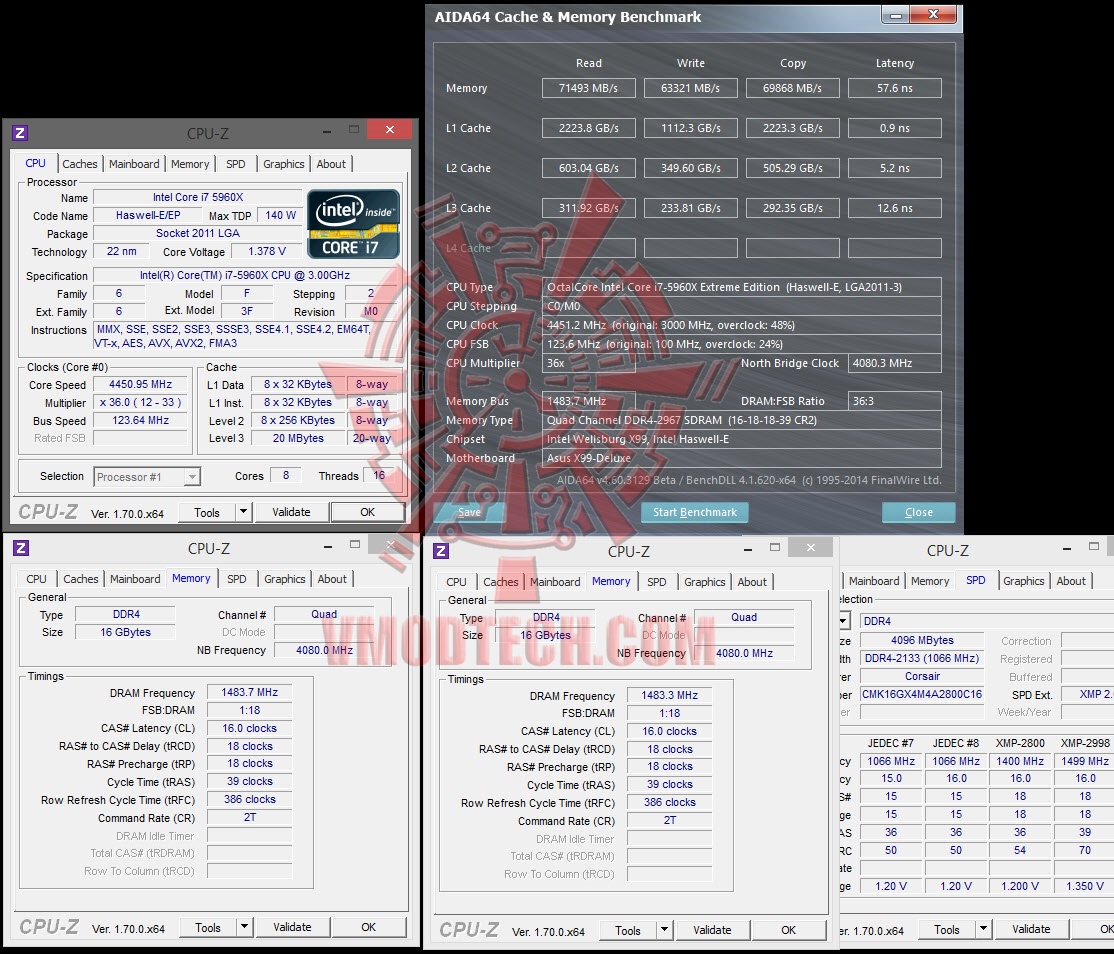

2014 09 03 22 27 24 ASUS X99 DELUXE Motherboard Review

แรมแบนด์วิดท์นี่วิ่งตามบัสและคอนฟิกเลยครับ จ่ายมากคะแนนเยอะทำงานเร็ว

..

————————————————–

3DMark Vantage

2014 09 03 23 21 49 ASUS X99 DELUXE Motherboard Review

คะแนนแวนเทจระดับเจ็ดหมื่นสองครับ เยอะมาก

.

3DMark11 Benchmark

2014 09 03 23 47 36 ASUS X99 DELUXE Motherboard Review

11 ลากกันแบบชาวบ้านได้เกือบๆสองหมื่นห้าด้วยการ์ดแค่ 780Ti SLI ครับ

.

3DMark Fire Strike Benchmark

2014 09 04 0 00 20 ASUS X99 DELUXE Motherboard Review

Fire Strike ด้วยการ์ดบ้านๆเข้าป้ายที่สองหมื่นหนึ่งกว่าๆ

.

————————————————–

Summary

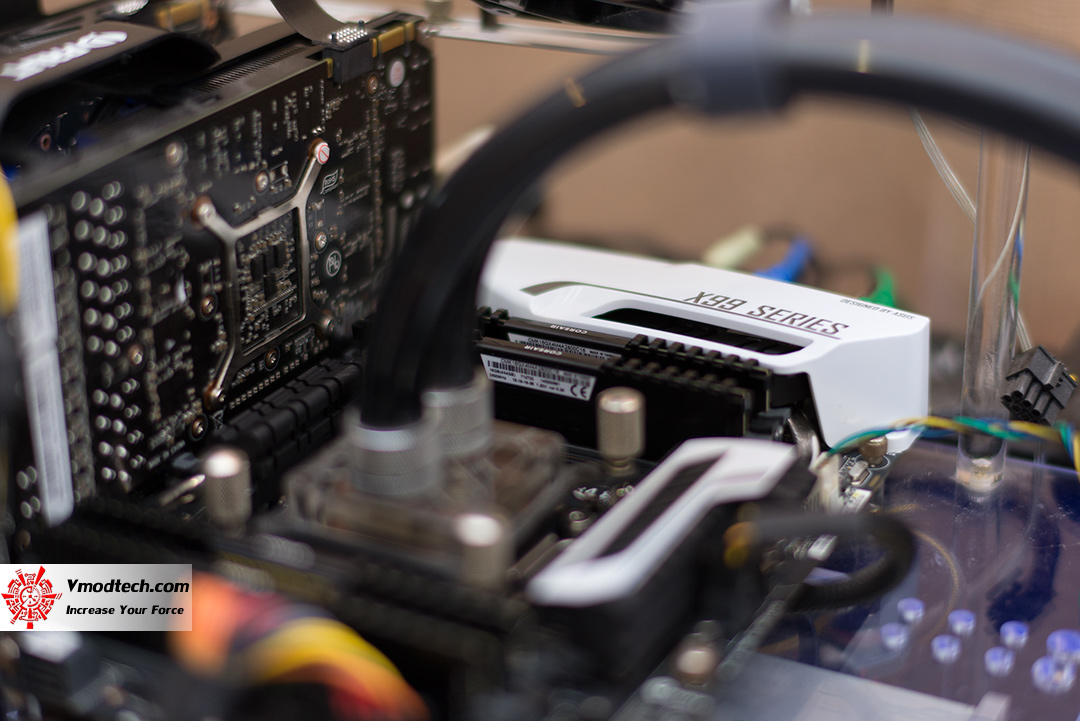

dsc 6288 ASUS X99 DELUXE Motherboard Review

ผมมองอย่างนี้ครับ ASUS X99 DELUXE นั้นสวยงามหรูหราดีมาก การปรับแต่งค่าใน Bios นั้นก็ไม่ยากครับเข้าใจง่ายทีเดียวสำหรับเลย์เอาท์ของ Bios ที่เค้าดีไซน์มา จากที่ผมได้ทดลองเล่น CPU และ Motherboard บนแพลทฟอร์มมีมาสามสี่ใบ ผมว่าความเร็วที่ชาวบ้านสามารถปรับกันได้นั้นน่าจะอยู่ที่ 4.45 บนพื้นฐานไฟที่อยู่ในช่วง 1.35-1.37 ครับ โหนกว่านี้ก็ทำได้แต่มันก็มีอยู่สองปัจจัยก็คือ CPU ดีหรือเปล่าและสำคัญที่สุด VCCIN ครับ แนะนำว่าอย่าให้เกิน 1.92 นะครับ ความเร็วได้แค่ไหนแค่นั้น บนพื้นฐานที่ผมบอก ใช้เวลาในการเข้า Bios แค่ไม่กี่ครั้งก็สามารถบู๊ตและเทส X264 จบได้อย่างสบายๆไม่โหนจนเสี่ยงครับ

.

องค์ประกอบอื่นๆอย่างสีสรรในใช้ตัดกันบนบอร์ดให้มีความน่าสนใจซึ่ง ASUS X99 DELUXE เลือกใช้ Cover สีขาวเนียนตาซึ่งมองไปในตลาด ณ เวลานี้แล้วเนี่ยน่าจะมีรุ่นนี้รุ่นเดียวครับที่ออกแบบให้มีเอกลักษณ์เรียบหรูดูดีแบบนี้ โดยรวมแล้วหากไม่ต้องการโอเวอร์คล๊อกมากมายนักผมว่า ASUS X99 DELUXE ถือเป็นตัวเลือกที่ดีทีเดียวในภาพรวม

.

.

..
