ASUS Z170-A

/ บทความโดย: Nongkoo OverclockTeam , 17/08/2015 00:35, 18,566 views / view in EnglishEN
«»
Share

asus z170 a1 ASUS Z170 A

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในช่วงนี้เรายังอยู่กับเมนบอร์ดของทางฝั่งอินเทลเจนเนอร์ เรชั่นที่ 6th ในซ๊อกเก็ต 1151 ในโค๊ดเนม Skylake กันอยู่ครับโดยในวันนี้มากันในแบรนด์ดังที่หลายๆท่านคุ้นเคยกันดีกับยี่ห้อ ASUS ในชื่อรุ่น ASUS Z170-A ที่มีจุดเด่นในเรื่องของฟีเจอร์ 5-Way Optimization ที่เป็นฟีเจอร์หลักๆของทาง ASUS ในเมนบอร์ดรุ่นนี้ครับ ซึ่งเป็นการออกแบบมาให้ผู้ใช้งานได้ใช้งานกันได้อย่างหลากหลายไม่ว่าจะเป็นการโอเวอร์คล๊อกรวมไปถึงฟีเจอร์การใช้งานต่างๆของบรรดาเกมส์เมอร์ครับ อีกทั้งยังมีฟีเจอร์แรงๆของ M.2 up to 32Gbit/s รวมไปถึง USB 3.1 ให้ใช้งานอีกด้วย สำหรับฟีเจอร์เด่นๆของบรรดาเกมส์เมอร์ก็จัดเต็มครับไม่ว่าจะเป็นระบบเสียง Crystal Sound 3 ระบบแลน Turbo LAN และ ASUS LANGuard ช่วยปกป้องไฟกระชากของพอตแลนอีกด้วย ถือได้ว่าเป็นเมนบอร์ดที่ครบเครื่องจริงๆ เอาเป็นว่าประสิทธิภาพความแรงจะมากน้อยขนาดไหนเดี๋ยวเราไปชมกันครับ ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

spec ASUS Z170 A

ข้อมูลเพิ่มเติม คลิก

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

ASUS Z170-A Appearance

dsc 8879 ASUS Z170 A

มากันในกล่องสีดำมีตราโลโก้ 5-Way Optimization ในซีรี่ย์ใหม่นี้ครับ สำหรับ ASUS Z170-A

dsc 8890 ASUS Z170 A

ด้านหลังกล่องบอกรายละเอียดฟีเจอร์การทำงานต่างๆของเมนบอร์ด

dsc 8870 ASUS Z170 A

ภายใน กล่องให้ อุปกรณ์มามีแผ่นไดร์เวอร์ คู่มือ สาย SATA 2ชุด ฝาหลัง สาย SLI ให้มากันเยอะพอสมควรครับ

dsc 8778 ASUS Z170 A

ตัวเมน บอร์ดในโทนสีดำสลับฮีตซิงค์สีขาวฟ้า สวยงามเด่นเลยครับ

dsc 87831 ASUS Z170 A

ขนาดของเมนบอร์ด ATX Form Factor  12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ก็คือรุ่นใหญ่สุด ATX นั่นเองครับ ตัวบอร์ดรายละเอียดโอเคครับ การวางอุปกรณ์ต่างๆก็แน่นดีครับไม่โล่ง สวยงามดูดีครับ

dsc 8794 ASUS Z170 A

ซ๊อกเก็ต 1151 ใหม่ล่าสุดจากอินเทลรองรับซีพียู Intel® Socket 1151 for 6th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 14 nm CPU กับชุดภาคจ่ายไฟ DIGI+ VRM ที่ควบคุมการจ่ายไฟได้ดีเยี่ยมออกแบบมาสำหรับโอเวอร์คล๊อกกันได้สบายๆครับ

dsc 8796 ASUS Z170 A

สล๊อตแรม 4ช่อง รองรับการทำงาน DDR4 3400(O.C.)/3333(O.C.)/3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory ตามลำดับ  ความจุสูงสุด 64GB

dsc 8807 ASUS Z170 A

ฮีตซิงค์ชิบเซ็ต Intel® Z170 มีตราโลโก้ ASUS เป็นรูปลักษณ์ใหม่ของทาง ASUS ครับ

dsc 8816 ASUS Z170 A

ช่อง SATA ให้กันมา  1 x SATA Express port, Compatible with 2 x SATA 6.0 Gb/s ports , 1 x M.2 x4 Socket 3 , 6 x SATA 6Gb/s port(s), ถือว่าจัดเต็มเลยทีเดียวครับ

dsc 8826 ASUS Z170 A

สล๊อตต่างๆให้มา  2 x PCIe 3.0/2.0 x16 (x16 or dual x8) , 1 x PCIe 3.0/2.0 x16 (max at x4 mode) 3 x PCIe 3.0/2.0 x1 , 1 x PCI  รองรับ Crossfire และ SLI เต็มรูปแบบครับ

dsc 8838 ASUS Z170 A

ระบบเสียง Crystal Sound 3 ที่จัดเต็มด้วยระบบเสียงขั้นเทพที่มีการจัดการระบบที่ดีเยี่ยมลดเสียงรบกวนรวมไปถึงมีแอมป์ในตัวช่วยจัดเรียงสัญญาณให้ดียิ่งขึ้นไปอีกด้วยครับ อีกทั้งยังมีคาปาซิเตอร์เกรดพรีเมี่ยมอย่าง Premium Japanese อยู่ในชุดซาวด์อีกด้วย

dsc 8840 ASUS Z170 A

พาแนลด้าน หลังประกอบไปด้วย  1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x D-Sub , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 1 x USB 3.1 ()Type-C , 1 x USB 3.1 (teal blue)Type-A , 2 x USB 3.0 (blue)  , 2 x USB 2.0
1 x Optical S/PDIF out , 5 x Audio jack(s) ให้กันมาเต็มพิกัดจริงๆ

dsc 8851 ASUS Z170 A

PCB ด้านหลังบอร์ดสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel CORE i7 6700K ES
.Thermal Grease ..MX4
.Motherboard . ASUS Z170-A
.Memory ..Transcend DDR4 2133
.Graphic Card . SAPPHIRE FURY CROSSFIRE
.Harddisk ..OCZ VECTOR 150 SSD 120GB ,
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..THERMALTAKE 1500W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel CORE i7 6700K ES

dsc 8691 ASUS Z170 A

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

CPU-Z

cpuid 47 ASUS Z170 A

วันนี้ทดสอบกันในแบบโอเวอร์คล๊อกกับซีพียู Intel Core i7 6700K ES ตัวใหม่ล่าสุดจากอินเทลครับ โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.4V Uncore 4700 Mhz บัสแรม 3053Mhz CL15-16-16-35-350 2T 1.35V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพ ถือว่าทำได้ดีเลยครับกับการใช้งานกับซีพียูตัว ES ร่วมกับแรมธรรมดาบ้านๆ ใช้งานกันได้นิ่งๆสบายๆครับ


เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

SuperPI 1M 1Thread

superpi 1mb ASUS Z170 A

SuperPI 32M 1Thread

superpi 32 ASUS Z170 A

HyperPI 32M 4Thread

hyperpi32 ASUS Z170 A

hyperpi32 all ASUS Z170 A

hyperpi 32 all ASUS Z170 A

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 7.735วินาที , 32MB จบไป6นาที 45.449วินาที  ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 9นาทีกว่าๆ ทั้ง 8เทรด

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

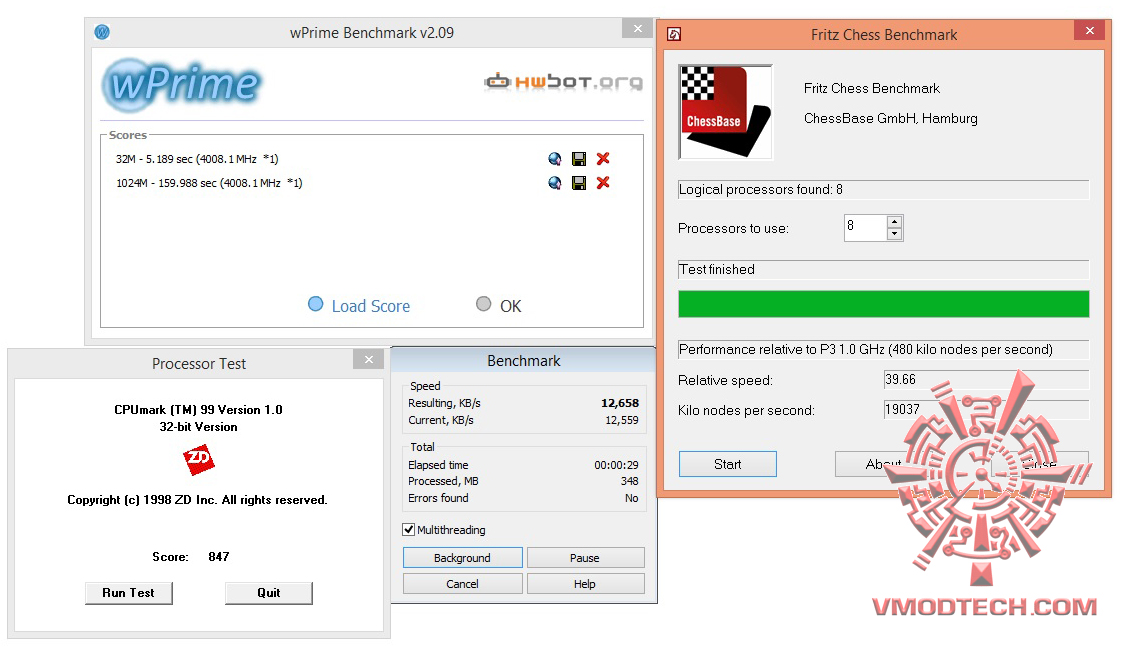

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all ASUS Z170 A

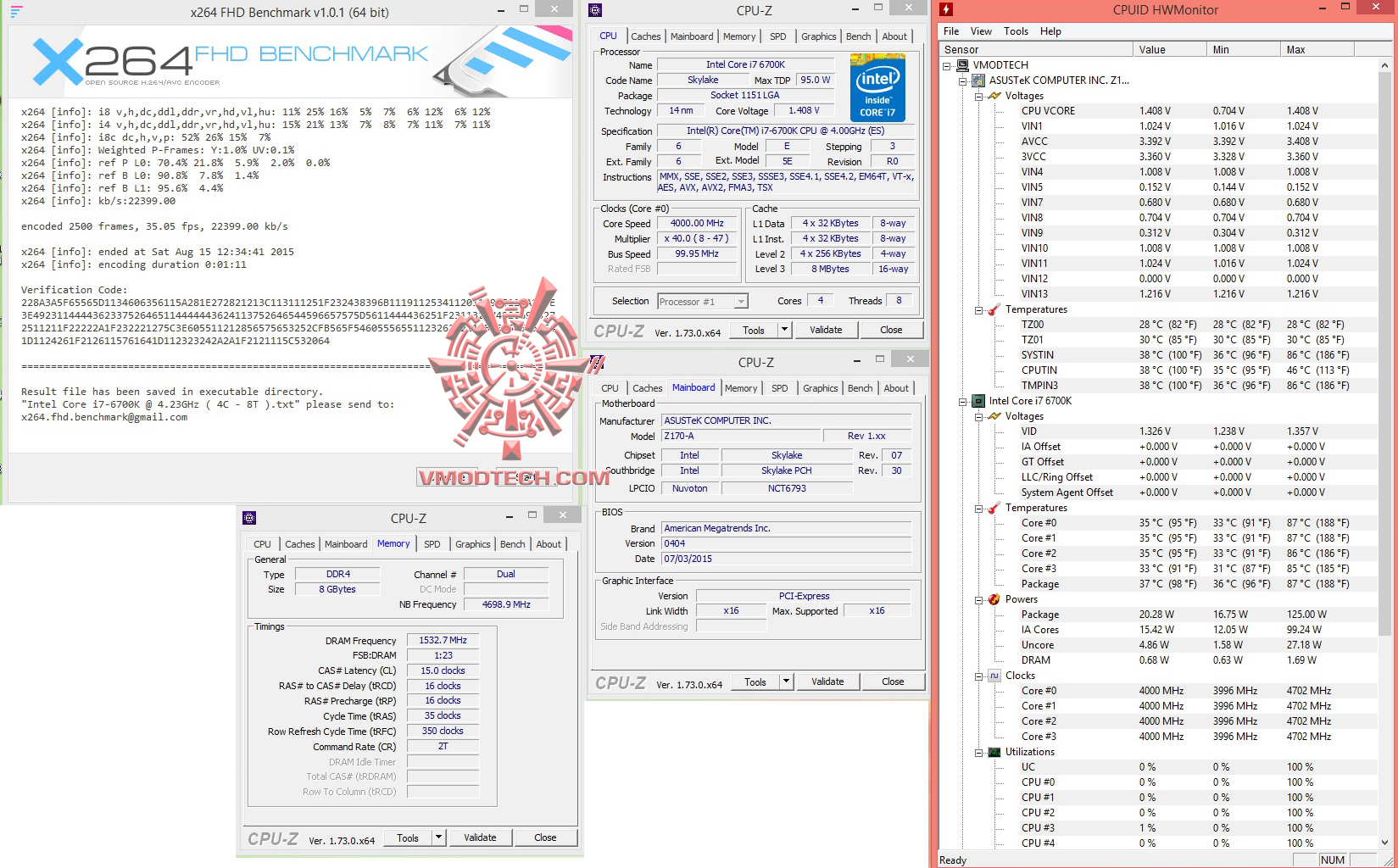

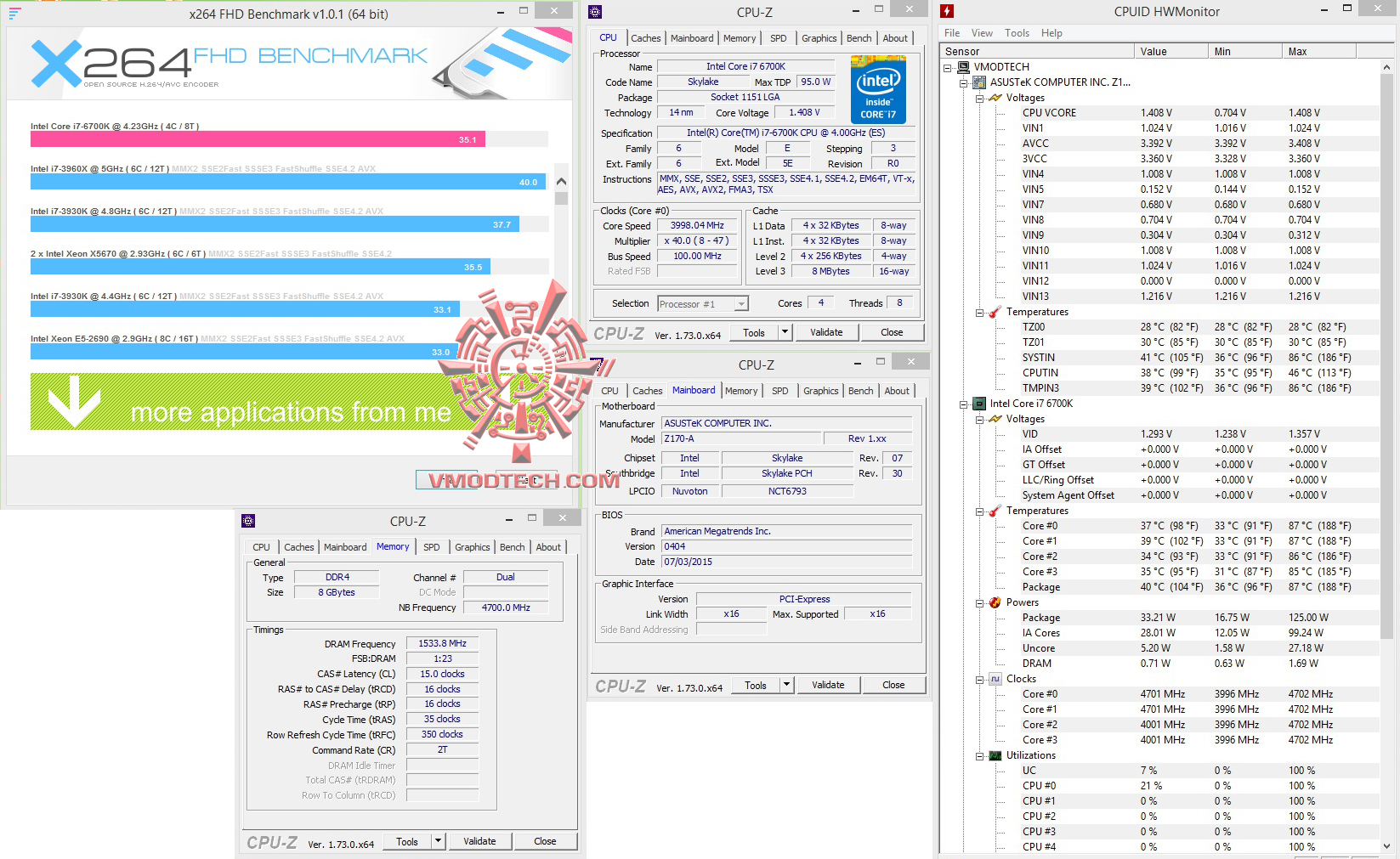

X264 FHD

x264 ASUS Z170 A

x264 1 ASUS Z170 A

แรงกันจริงๆ X264 กดกันไป 30.05FPS ส่วน Fritz Chess อยู่ที่ 39.66และ Winrar อยู่ที่ 12658 KB/s กันเลยทีเดียว

AIDA64 Extreme

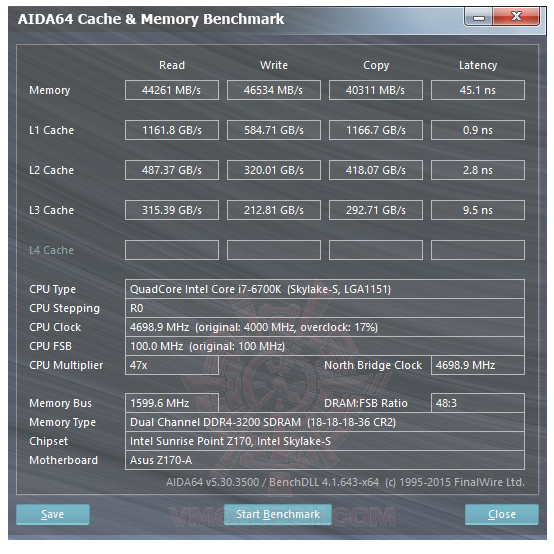

AIDA64 Cache & Memory Benchmark

mem ASUS Z170 A

AIDA64 MEM ก็แรง ทั้งแบรนดวิธต่างๆการอ่านเขียนอยู่ที่ 44261MB/s และ 46534MB/s

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

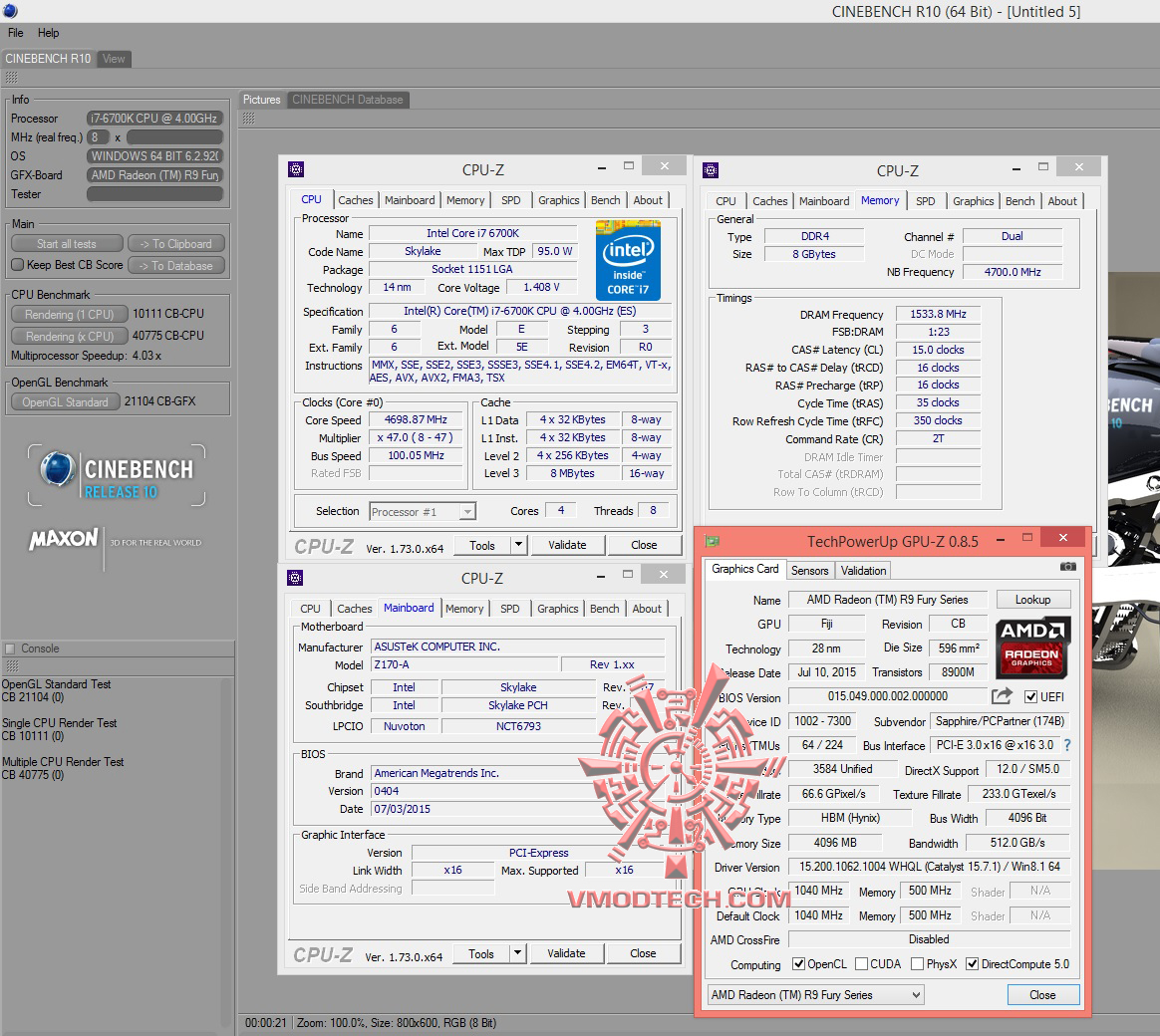

Cinebench 10

cine10 ASUS Z170 A

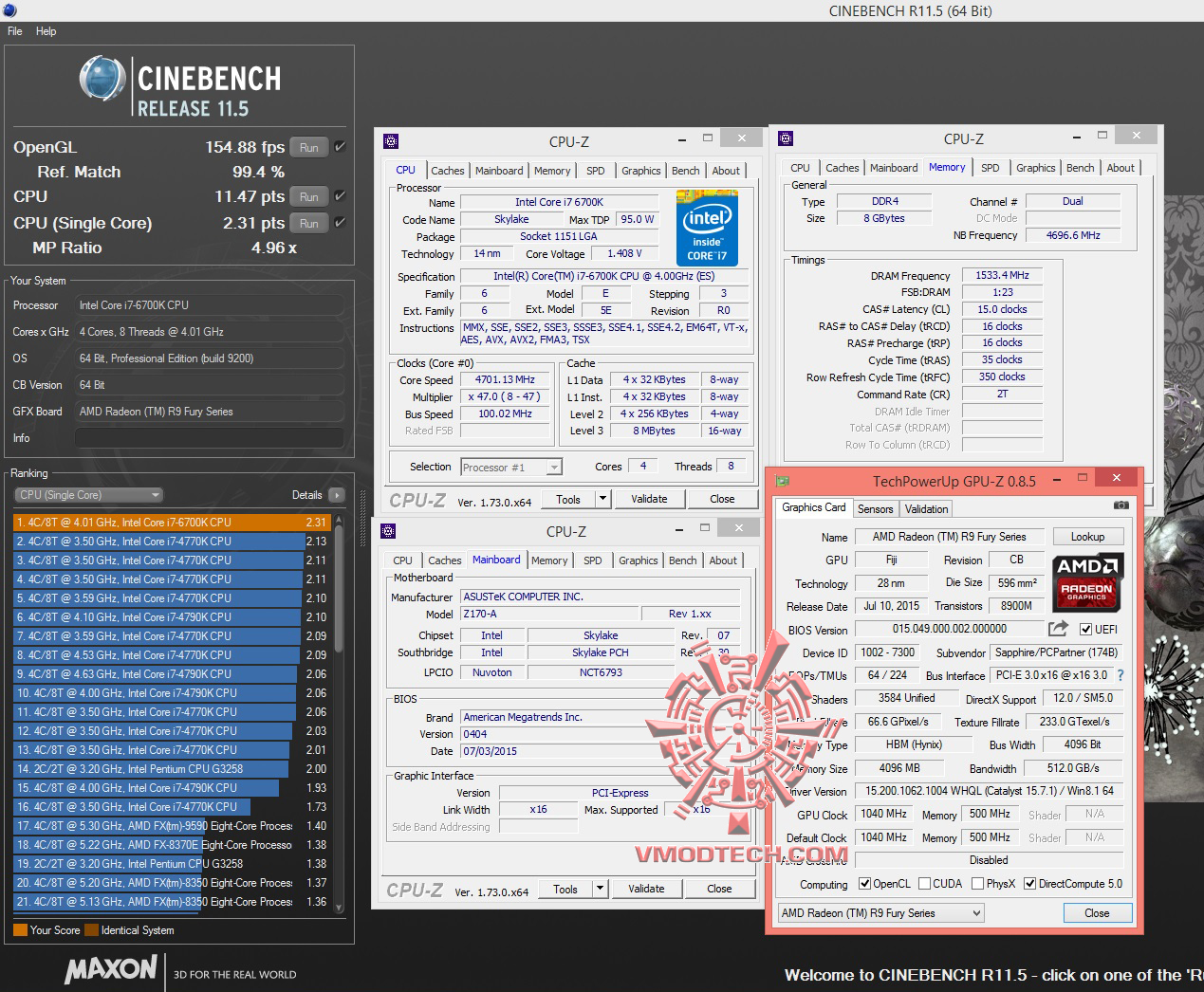

Cinebench 11.5

cine11 ASUS Z170 A

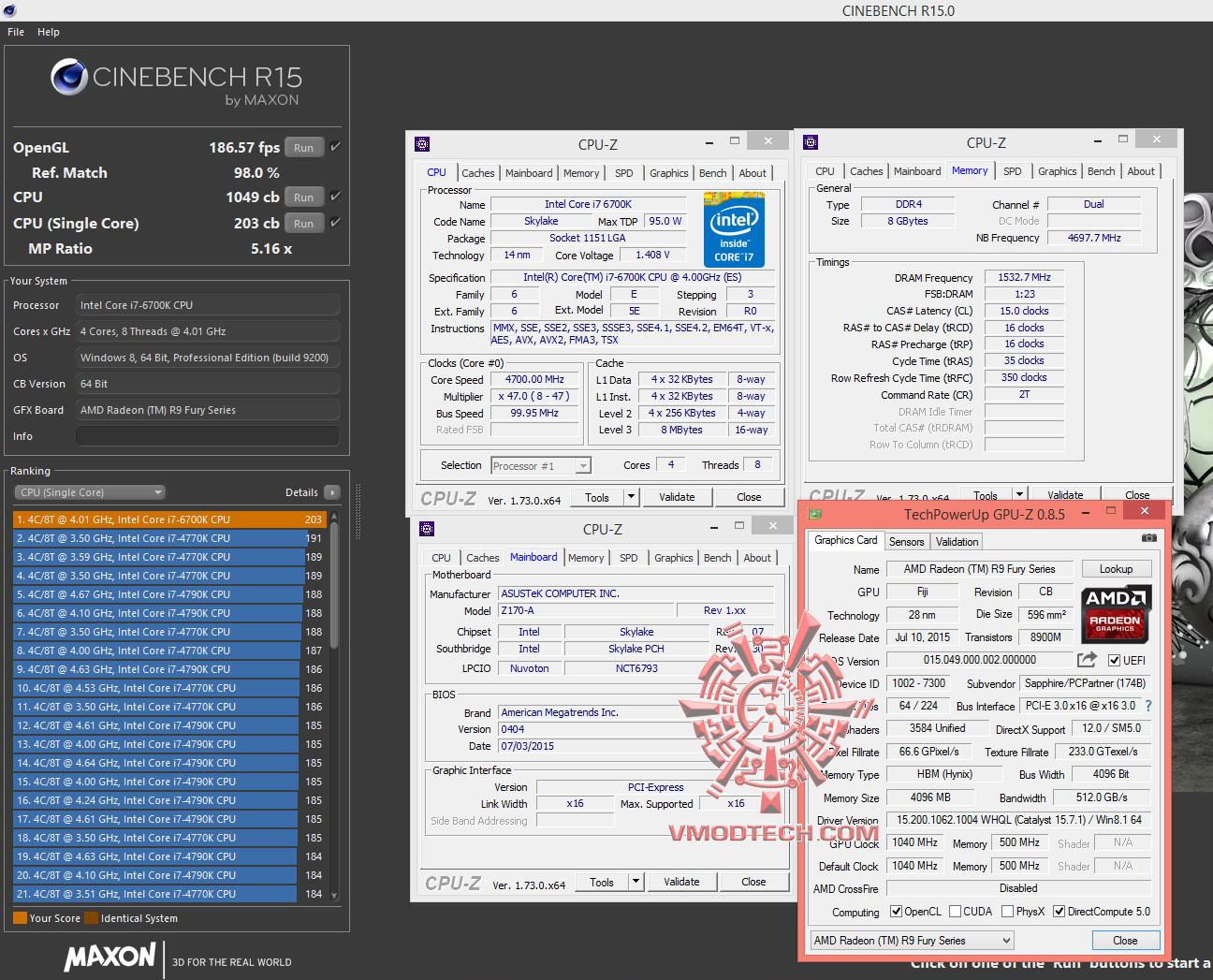

Cinebench 15

cine15 ASUS Z170 A

Cinebench ก็แรงทุกการทดสอบเรนเดอร์กันได้สุดๆกันไปเลยครับ

เราไปชมผลทดสอบ 3D กันบ้างครับ

————————————————–

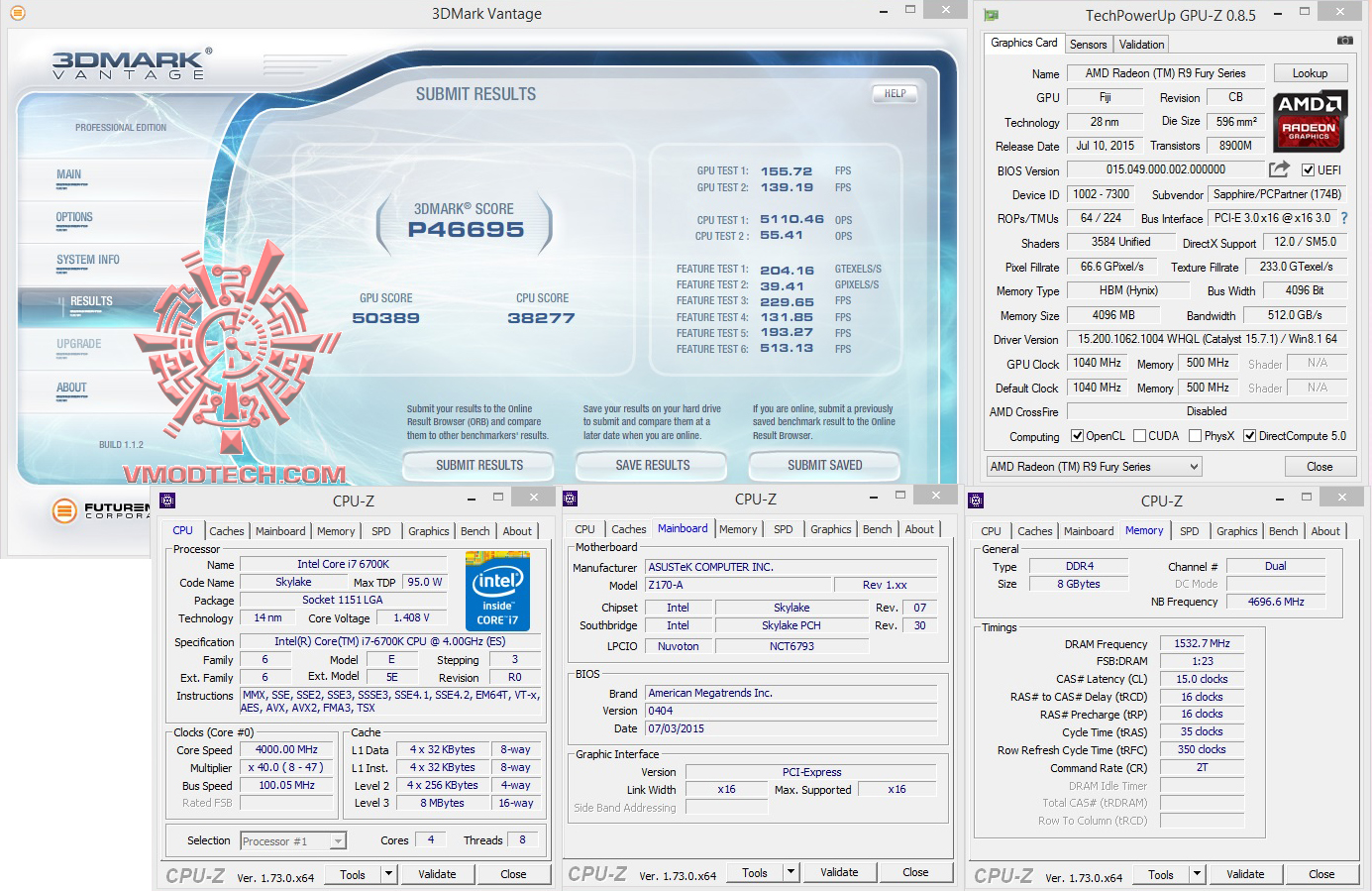

3DMark Vantage

vt ASUS Z170 A

3DMark Vantage คะแนนอยู่ที่ 46695คะแนน แรงเยี่ยมเลยครับ

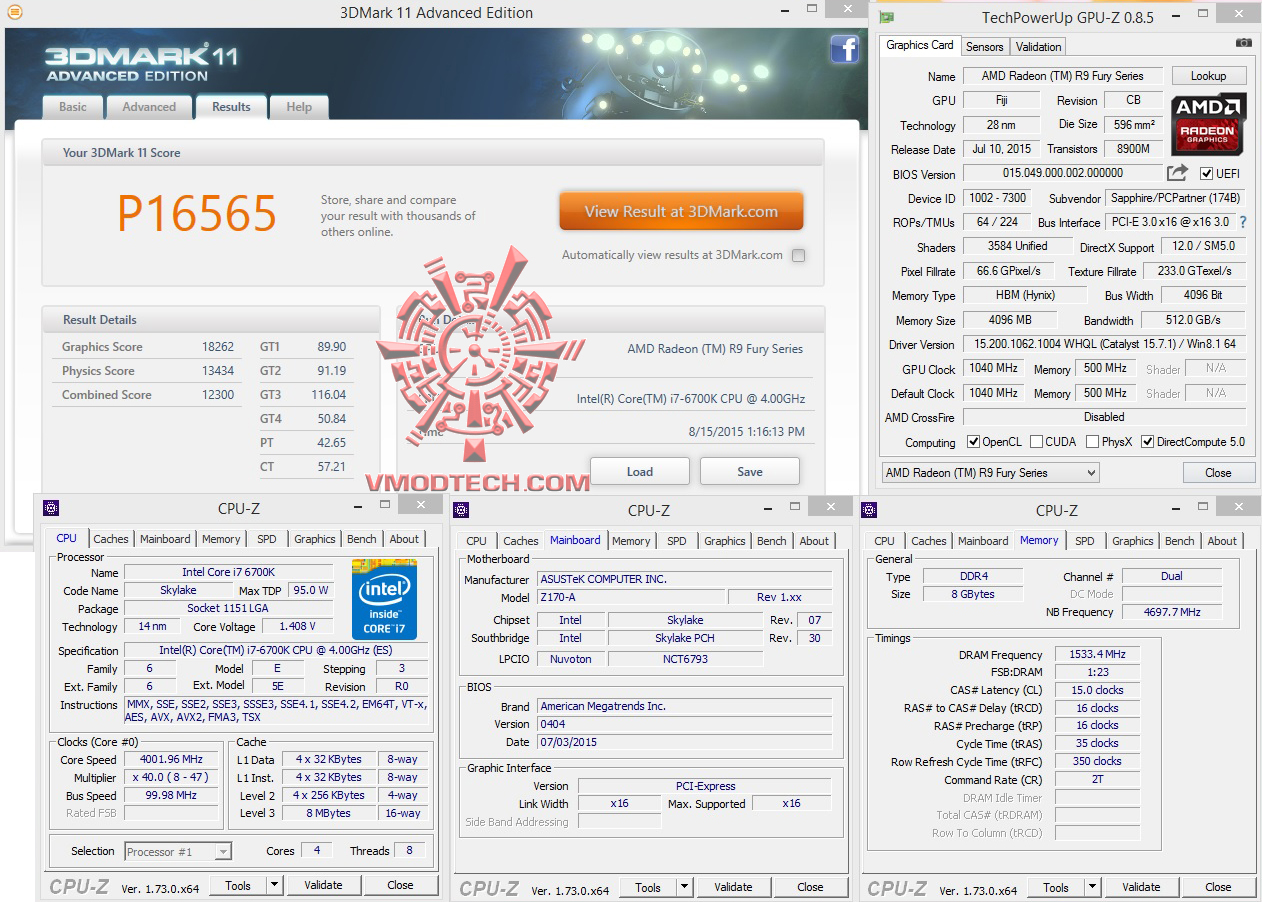

3DMark11

11 ASUS Z170 A

3Dmark11 กดกันแบบโหดๆอยู่ที่ 16565คะแนน แรงจริงๆครับเมื่อประสานงานกับ FURY ที่ได้ไดร์เวอร์ตัวใหม่ๆเข้าไปคะแนนพุ่งอย่างเห็นได้ชัด

3DMark

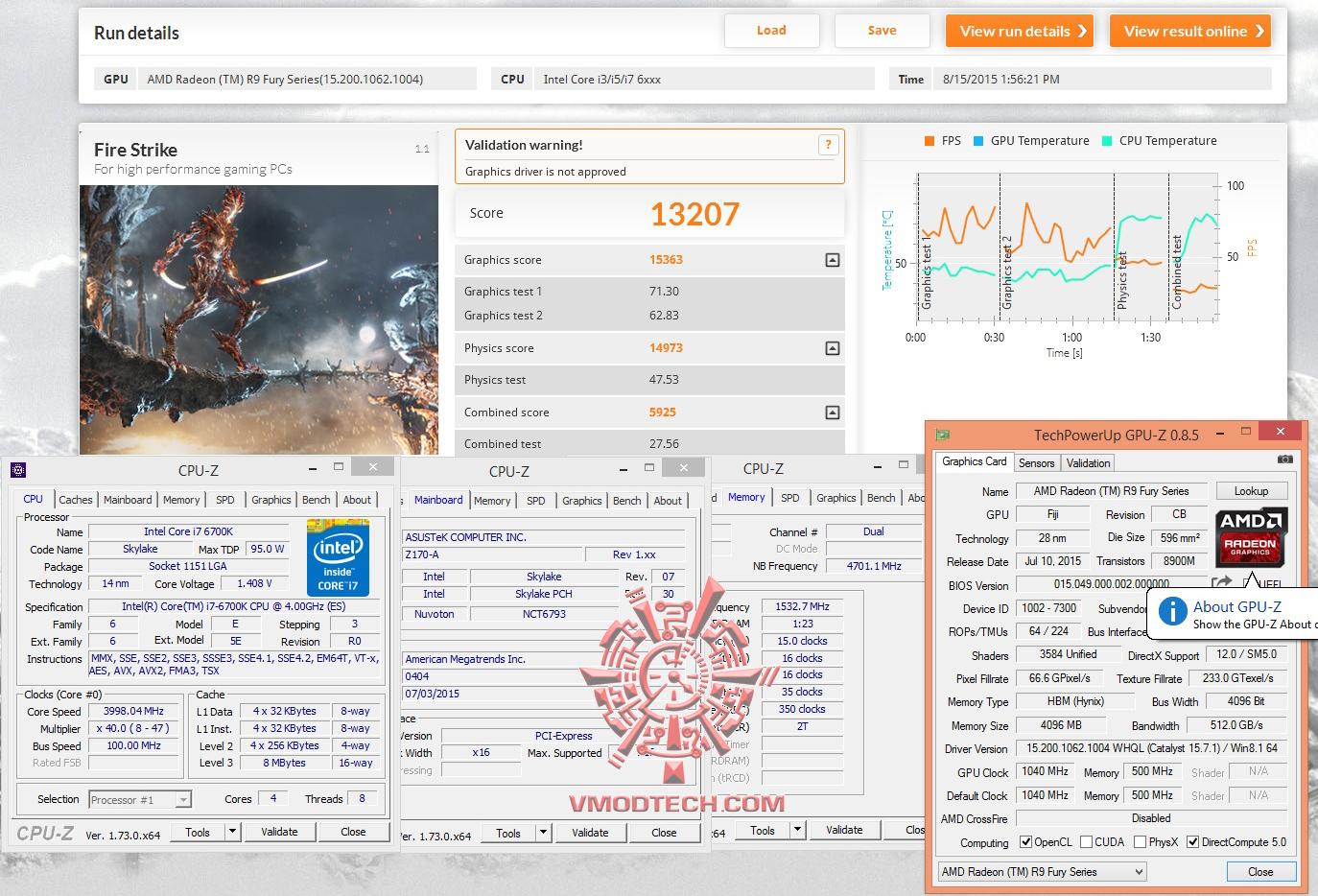

Fire Strike

fire ASUS Z170 A

3DMark แรงทุกการทดสอบ Fire Strike กดไปทะลุ 13207 คะแนนเลยครับ แรงโหดจริงๆ

เราไปชมผลทดสอบโอเวอร์คล๊อกส่งท้ายกันต่อเลยครับ

————————————————–

Maximum Overclock

มาพูดถึงประสิทธิภาพของการโอเวอร์คลีอกในความเร็วสูงๆกันบ้างครับ โดยโอเวอร์คล๊อกซีพียู i7 6700K กดที่ 5Ghz กับเมนบอร์ด ASUS Z170-A ที่ออกแบบมารองรับความแรงของซีพียูรุ่นใหม่ล่าสุดจะเป็นเช่นไรไปชมกันครับ

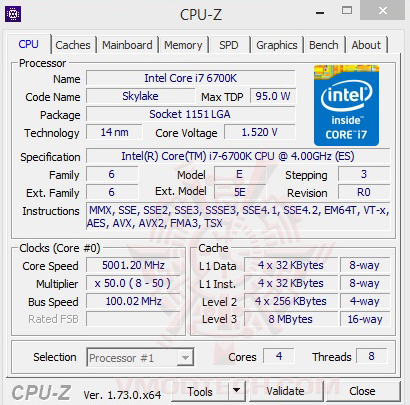

CPU-Z

cpuid 5ghz ASUS Z170 A

โอเวอร์คล๊อกกันที่ความเร็ว 5Ghz ได้อย่างสบายๆด้วยชุดภาคจ่ายไฟ DIGI+ VRM

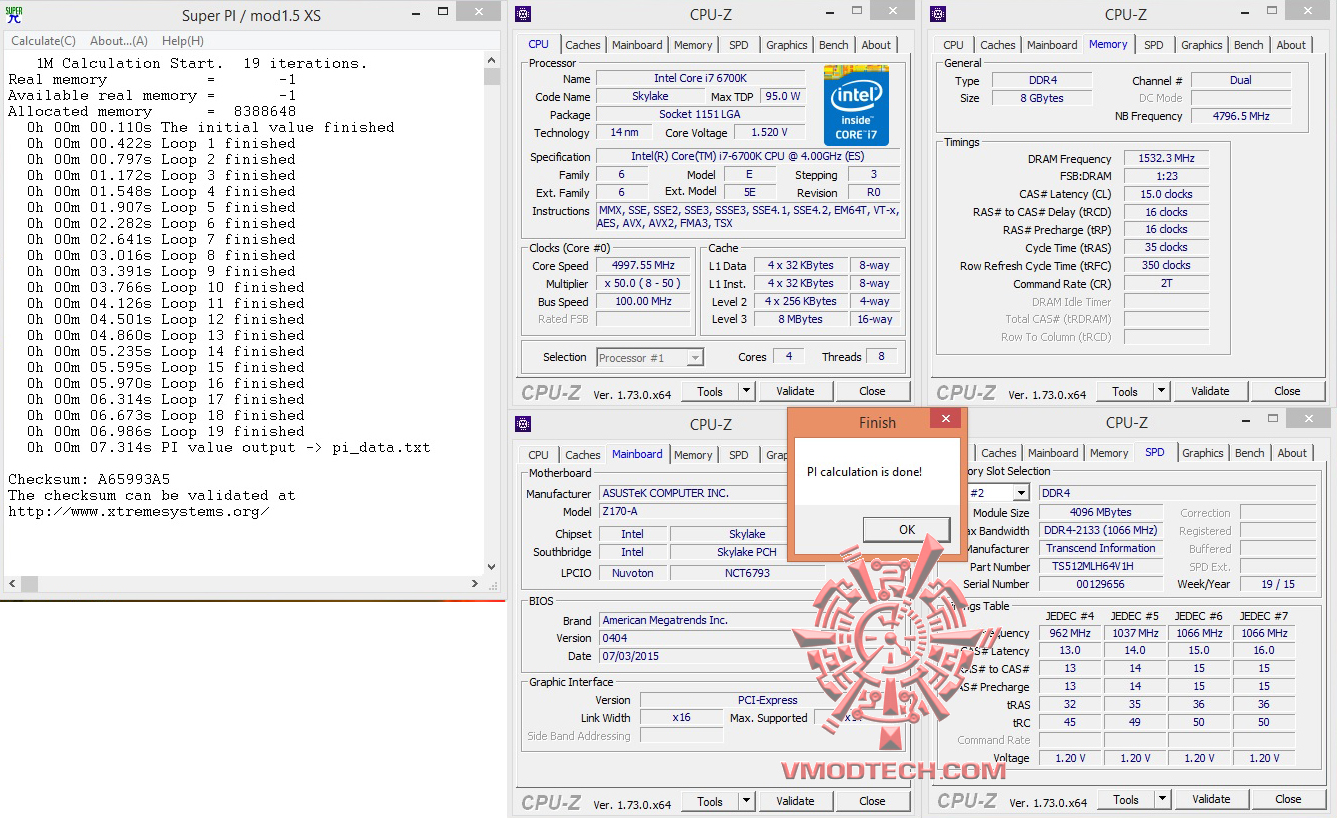

SuperPI 1MB

superpi 1mb 5ghz ASUS Z170 A

SuperPI 1MB ลงที่เวลา 7.314วินาทีครับ ถือว่าโอเคเลยครับกับความเร็ว 5Ghz แรงจัดจริงๆ

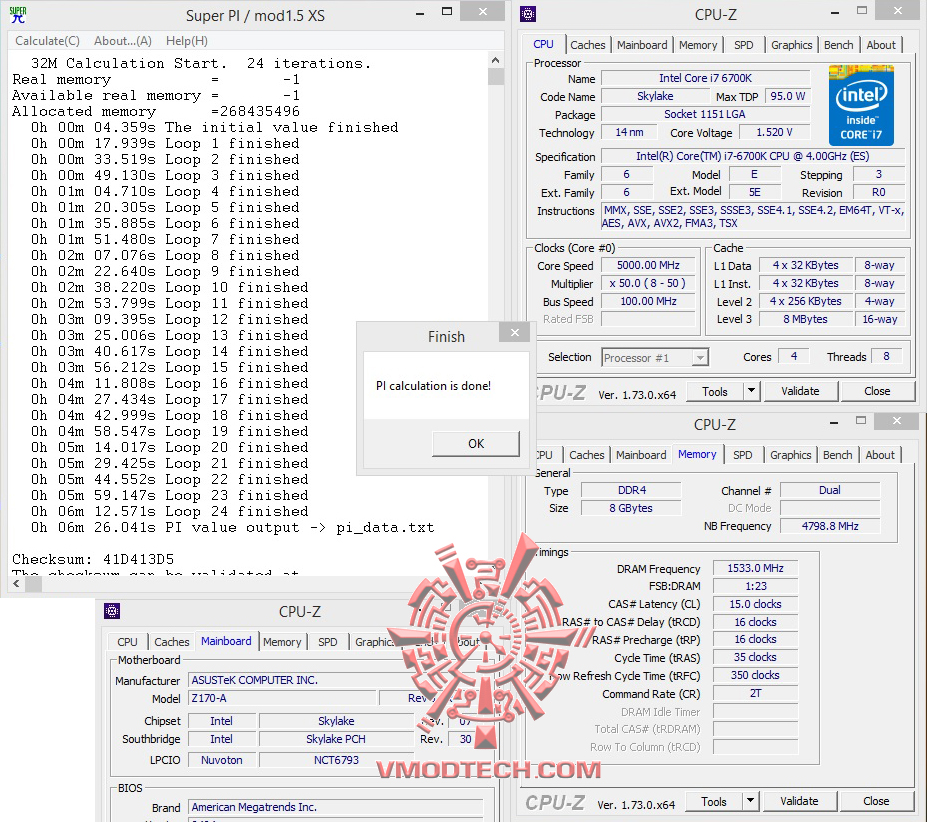

SuperPI 32MB

superpi32 5gz ASUS Z170 A

SuperPI 32MB อยู่ที่ 6นาที 26.041วินาที แรงดีเลยครับ


เราไปชมผลสรุปส่งท้ายกันเลยครับ

————————————————–

asus z170 a1 ASUS Z170 A

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS Z170-A ที่วันนี้ทำผลงานได้อย่างดีเยี่ยมครับ กับมาตรฐาน 5-Way Optimization ที่เอาใจบรรดาขาโอเวอร์คล๊อกและเกมส์เมอร์แบบจัดเต็มจริงๆ กับฟีเจอร์ที่ให้กันมาอย่างจุใจไม่ว่าจะเป็น 5-Way Optimization , ASUS Pro Clock Technology ที่ท่านสามารถโอเวอร์คล๊อกได้ง่ายๆ อีกทั้งยังมีซาวด์ขั้นเทพฯอย่าง Crystal Sound 3 และ Intel LAN and Turbo LAN ไว้ให้บรรดาคอเกมส์เมอร์ไว้ใช้งานอย่างจุใจอีกด้วย ถือได้ว่าเป็นเมนบอร์ดที่ออกมาต้อนรับซีพียูเจนเนอร์เรชั่นใหม่ที่คุ้มค่ามากๆครับด้วยประสิทธิภาพความแรงของชิบเซ็ต Intel® Z170 ที่รองรับความแรง M.2 และ SATA Express ไว้ให้ใช้งานอย่างครบครัน ในส่วนของประสิทธิภาพการโอเวอร์คล๊อกก็ทำออกมาได้ดีเยี่ยมครับสามารถพาซีพียูอินเทล Core i7 6700K ใช้งานที่ความเร็ว 4.7Ghz ได้สบายๆและกดกันแรงๆทะลุ 5Ghz ได้อย่างง่ายดายครับ สมกับเป็นเมนบอร์ดที่ออกแบบมาสำหรับการโอเวอร์คล๊อกรวมไปถึงความทนทานต่างๆในมาตรฐาน 5-Way Optimization ของทาง ASUS น่าจะเหมาะกับบรรดาท่านที่มองหาเมนบอร์ดที่คุ้มค่าอัดแน่นด้วยฟีเจอร์มากมาย ASUS Z170-A น่าจะเป็นตัวเลือกที่น่าสนใจเลยทีเดียวครับ สำหรับราคาวางจำหน่ายในต่างประเทศอยู่ราวๆ 165ดอลล่าสหรัฐฯในไทยราคาน่าจะประมาณ 5-6พันบาทโดยประมาณครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ขอบคุณที่ติดตาม

Dodge Vmodtech


vmod award performance best ASUS Z170 Avmod award innovation best ASUS Z170 A

.
