ASUS Z87-A Motherboard Review

/ บทความโดย: Venom-Crusher , 16/02/2014 23:39, 15,573 views / view in EnglishEN
«»
Share

asus z87 a ASUS Z87 A Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล “มีดี” HASWELL ในลำดับที่ 37 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดขนาด ATX ที่อัดแน่นด้วย Features เทพๆสำหรับการโอเวอร์คล็อคอย่างครบเครื่อง แถมยังลากแรงกระชากใจกันอย่างไม่ธรรมดา ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS Z87-A มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS Z87 A Motherboard Review

Specifications

s2 ASUS Z87 A Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ ASUS Z87-A

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS Z87-A Appearance

Package & Bundle

dsc 6872 ASUS Z87 A Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดทองหรูหรางดงามครับ

dsc 6874 ASUS Z87 A Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 6877 ASUS Z87 A Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 6880 ASUS Z87 A Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลเข้มตัดเหลืองทอง ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก ASUS ครับ

dsc 6879 ASUS Z87 A Motherboard Review

งดงามทุกมุมมองครับdsc 6883 ASUS Z87 A Motherboard Review

ด้านหลังบอร์ดก็ยังคงน้ำตาลเข้มเงางามเช่นเดียวกับด้านหน้าครับ

dsc 6884 ASUS Z87 A Motherboard Review

ภาคจ่ายไฟขนาดรวมถึง 8 เฟสกันเลยนะครับสำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 6886 ASUS Z87 A Motherboard Review

หัวต่อไฟเลี้ยงให้ซีพียูก็มากันแบบรุ่นใหญ่ 8 พินกันเลยทีเดียว

dsc 6889 ASUS Z87 A Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32 GB ครับ

dsc 6891 ASUS Z87 A Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่มีขนาดกระทัดรัดแต่ดีไซน์สวยงามครับ

dsc 6894 ASUS Z87 A Motherboard Review

ช่อง SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานอินเทลครับ

dsc 6896 ASUS Z87 A Motherboard Review

ช่องต่อ Front Panel ต่างๆของมาเธอร์บอร์ดรุ่นนี้ก็มากันอย่างครบถ้วนไม่มีตกหล่นครับ

dsc 6899 ASUS Z87 A Motherboard Review

PCI-E 3.0/2.0 X16 Slot จะมี 3 ช่องทาง รองรับ 2 Way SLI & 3 Way CrossfireX ตามด้วย PCI-E 2.0 X1 Slotอีก 2 ช่องทาง และช่อง PCI 32 bit อีก 2 ช่องทางครับ

dsc 6904 ASUS Z87 A Motherboard Review

Back Panel ด้านหลังก็มากันครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS Z87-A
.Memory ..APACER Thunderbird DDR3-2933 8 GB kits
.Graphic Card ..PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,190/6,600 MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 5704 ASUS Z87 A Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.876 GHz Bclk 125.03MHz

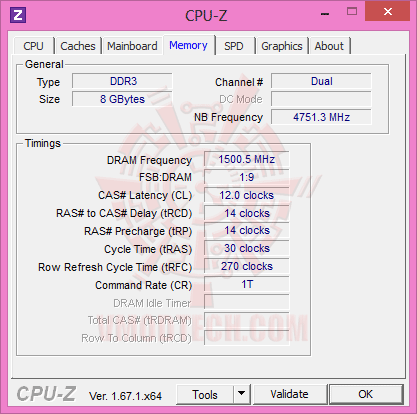

NB Freq. 4,751.3 MHz DDR3 3,001MHz 12-14-14-30-1T

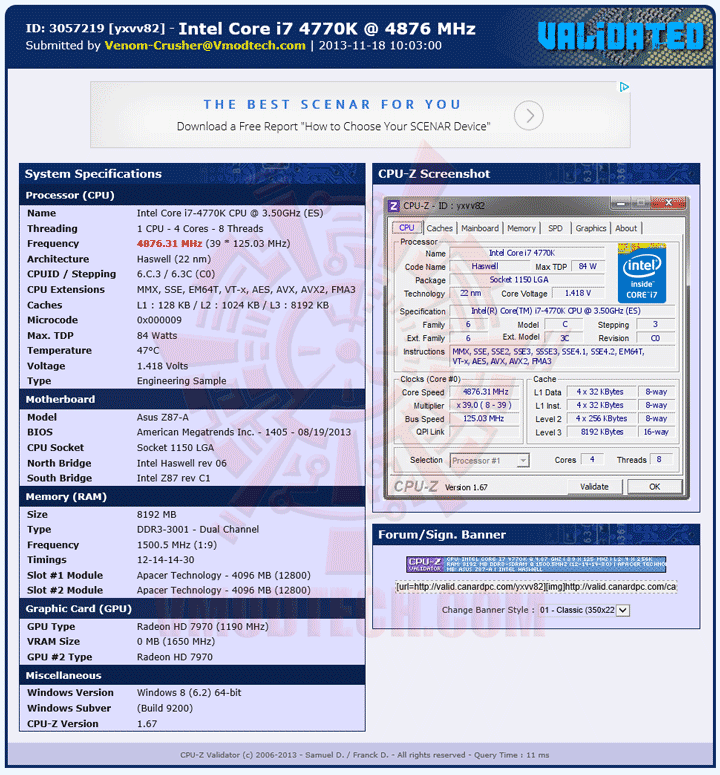

validate ASUS Z87 A Motherboard Review

Validation link >>Click<<

c1 ASUS Z87 A Motherboard Review

c2 ASUS Z87 A Motherboard Review

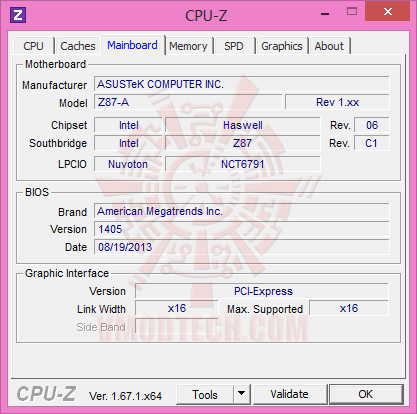

c3 ASUS Z87 A Motherboard Review

c4 ASUS Z87 A Motherboard Review

c5 ASUS Z87 A Motherboard Review

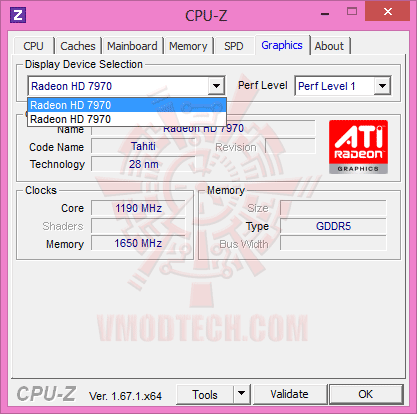

c6 ASUS Z87 A Motherboard Review

c7 ASUS Z87 A Motherboard Review

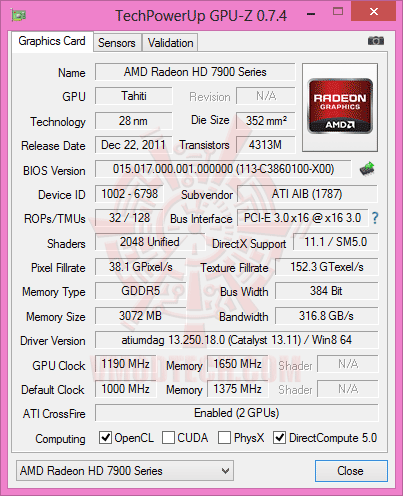

PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,190/6,600 MHz กันต่อครับงานนี้

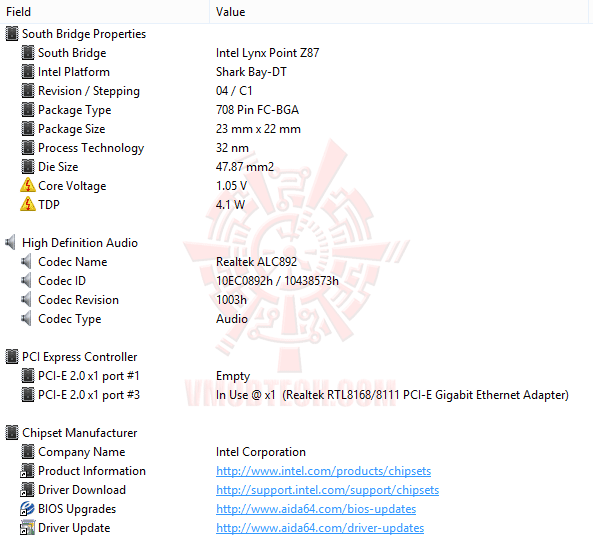

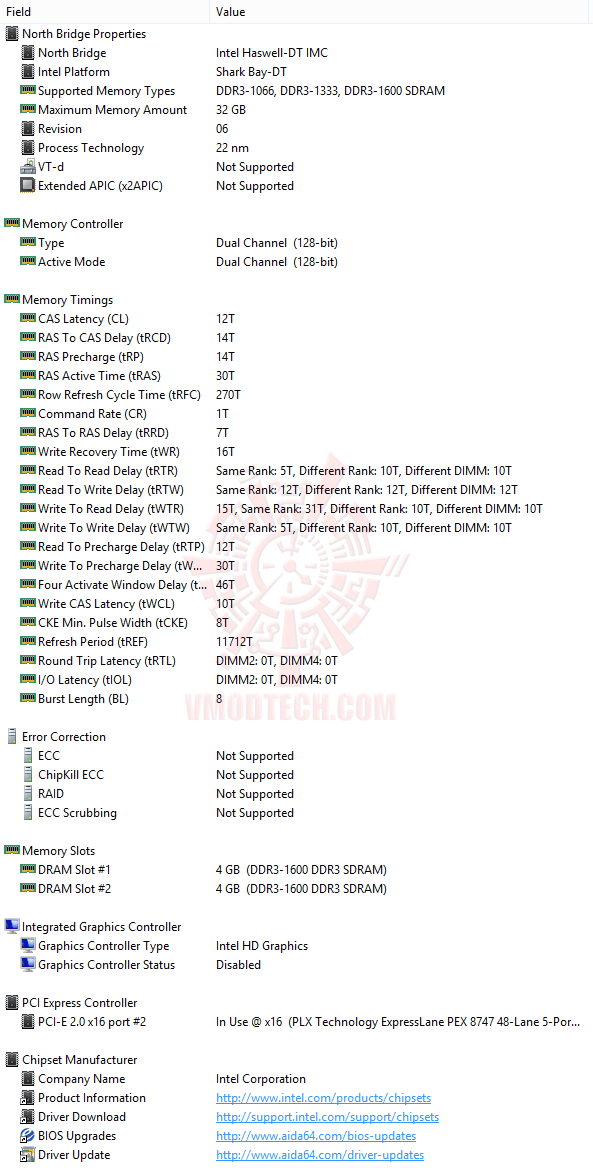

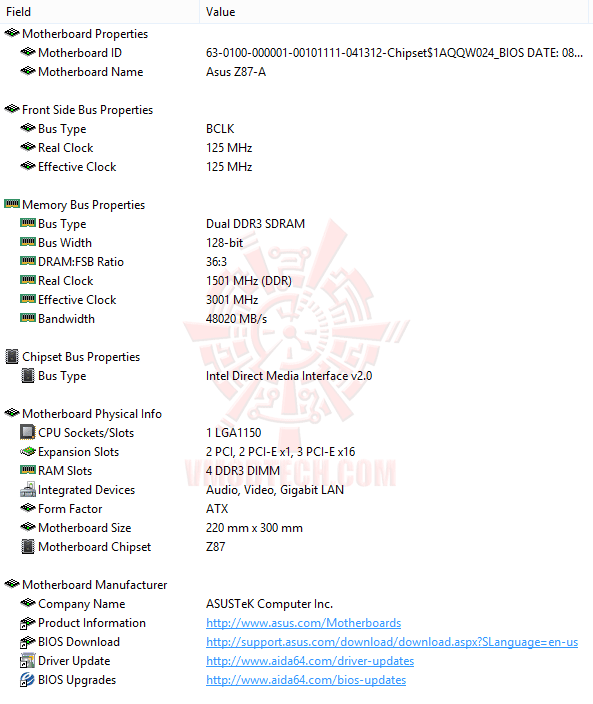

System Properties in AIDA64 Extreme Edition

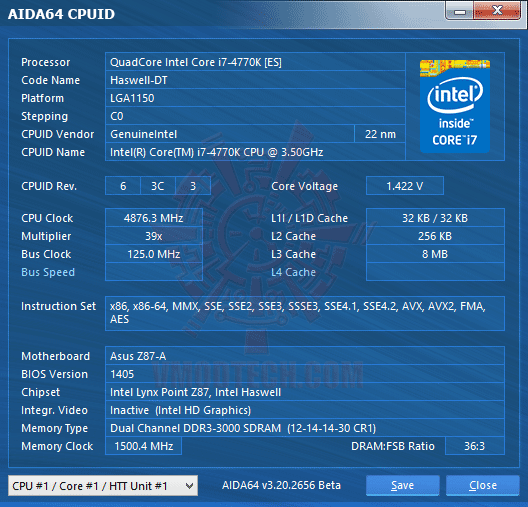

ed1 ASUS Z87 A Motherboard Review

ed2 ASUS Z87 A Motherboard Review

ed3 ASUS Z87 A Motherboard Review

ed4 ASUS Z87 A Motherboard Review

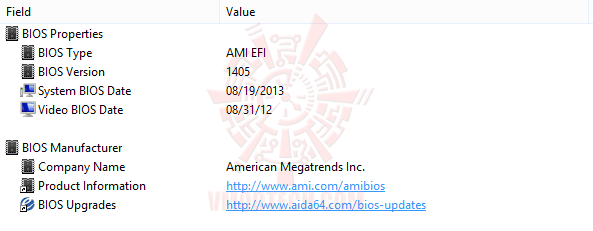

ed5 ASUS Z87 A Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

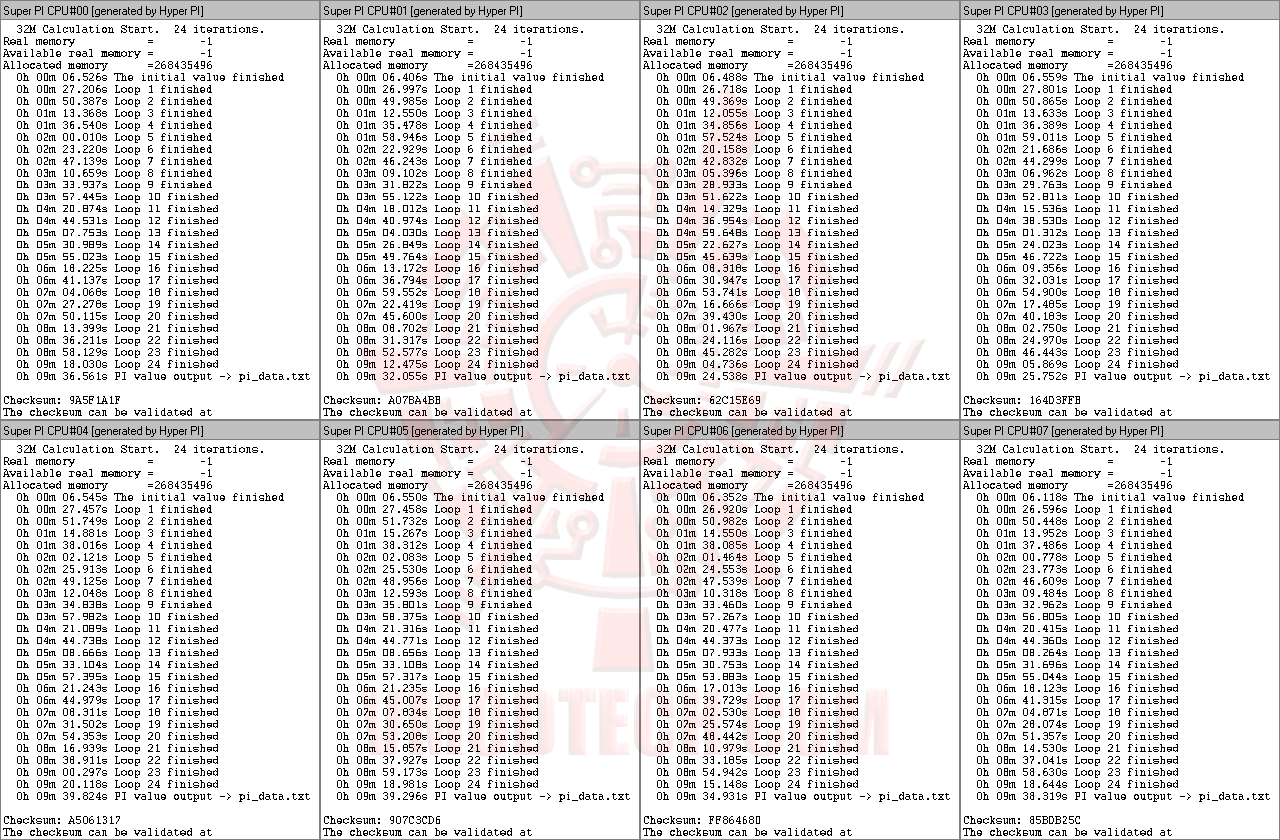

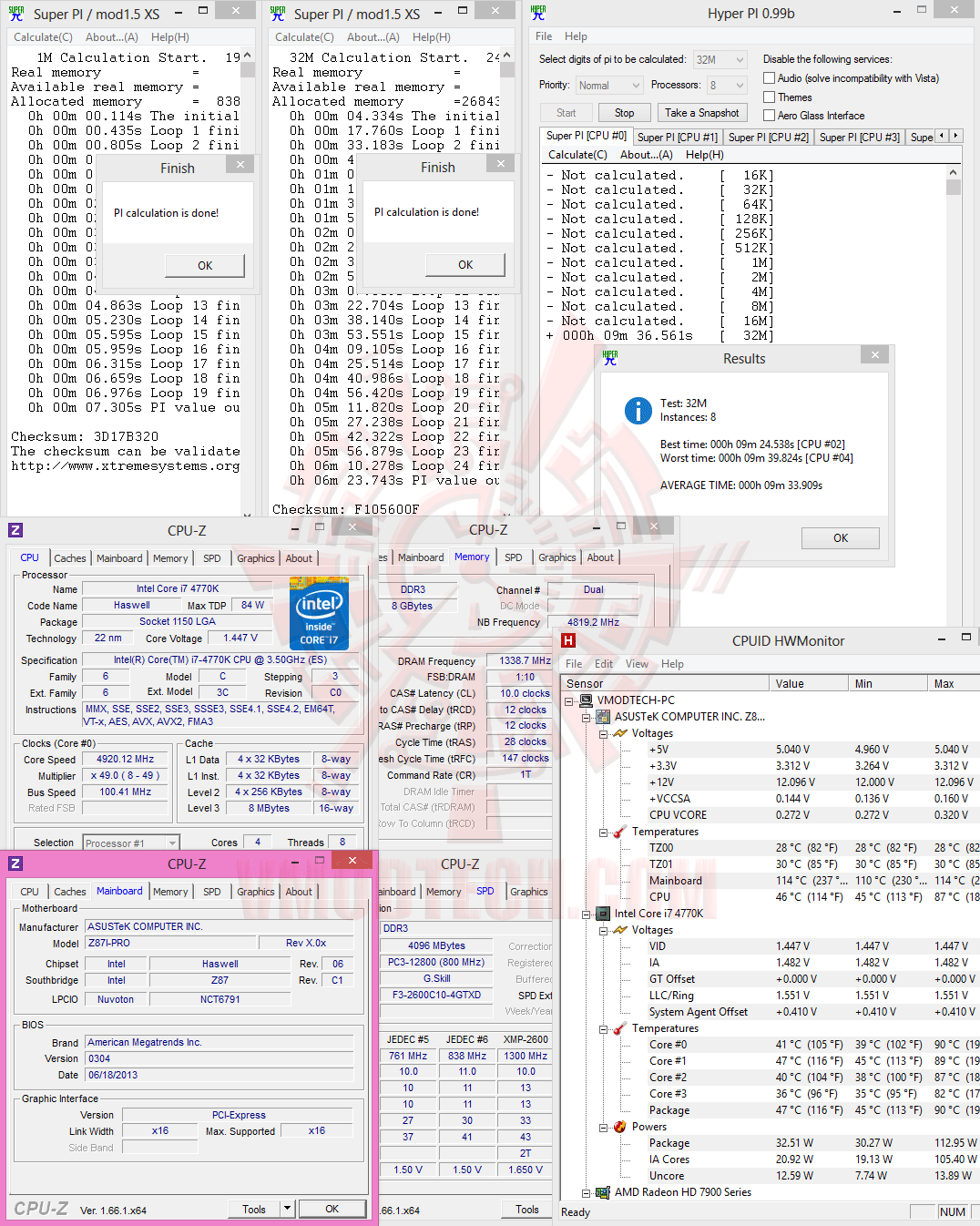

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS Z87 A Motherboard Review

hpi 2 ASUS Z87 A Motherboard Review

(Click ScreenShot to Enlarge)

แรงสุดขีดกันเลยครับงานนี้

————————————————–

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS Z87 A Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS Z87 A Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.9 FPS

CINEBENCH R9.5

c95 ASUS Z87 A Motherboard Review

CINEBENCH R10

c10 ASUS Z87 A Motherboard Review

CINEBENCH R11.5

c115 ASUS Z87 A Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

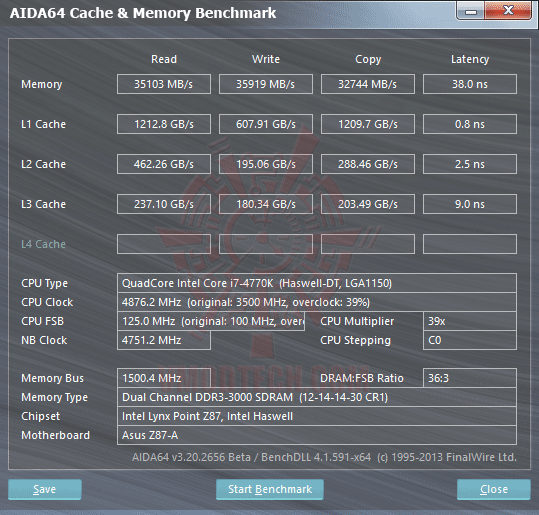

AIDA64 Cache & Memory Benchmark

e1 ASUS Z87 A Motherboard Review

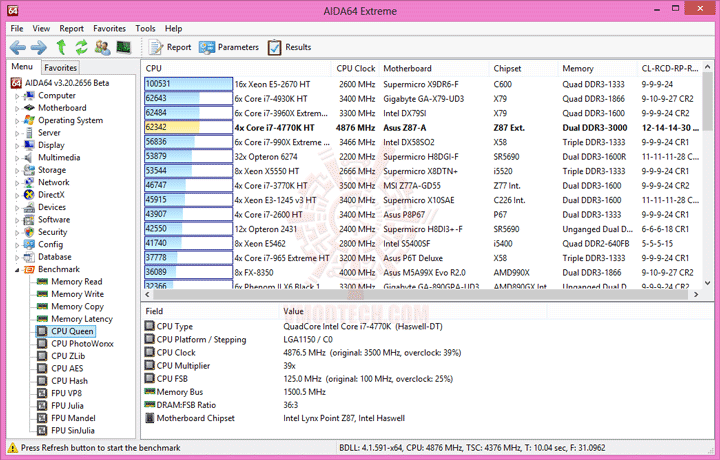

CPU Queen

e2 ASUS Z87 A Motherboard Review

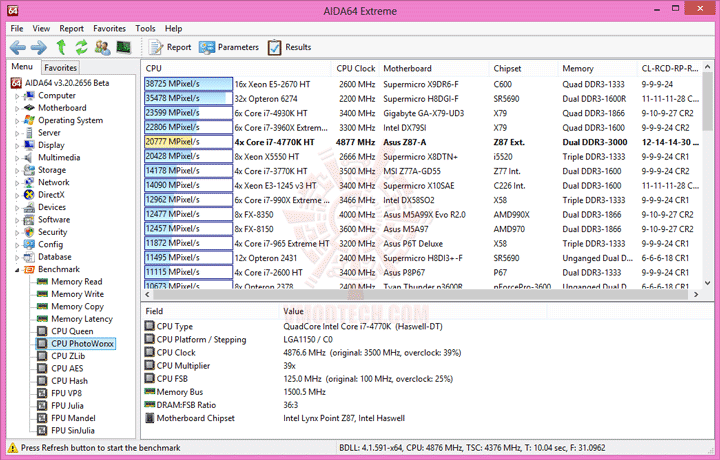

CPU PhotoWorxx

e3 ASUS Z87 A Motherboard Review

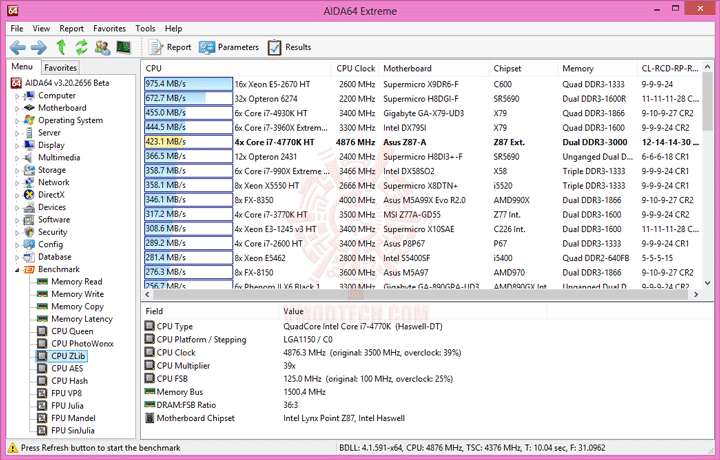

CPU ZLib

e4 ASUS Z87 A Motherboard Review

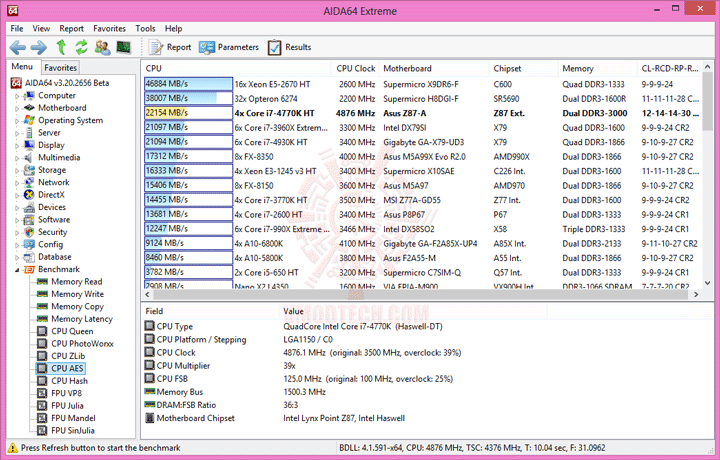

CPU AES

e5 ASUS Z87 A Motherboard Review

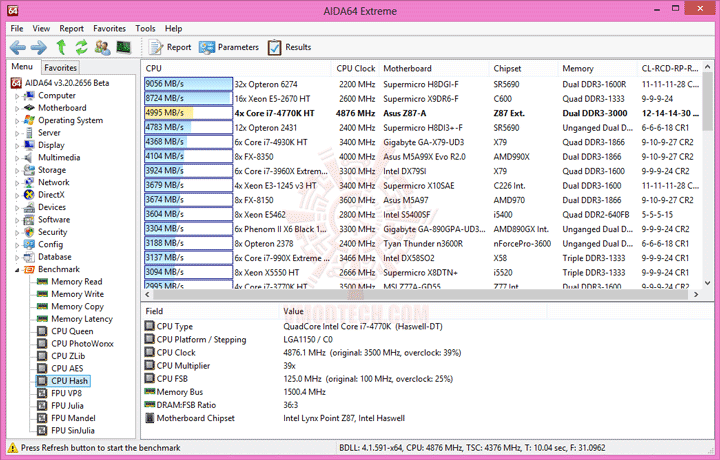

CPU Hash

e6 ASUS Z87 A Motherboard Review

FPU VP8

e7 ASUS Z87 A Motherboard Review

FPU Julia

e8 ASUS Z87 A Motherboard Review

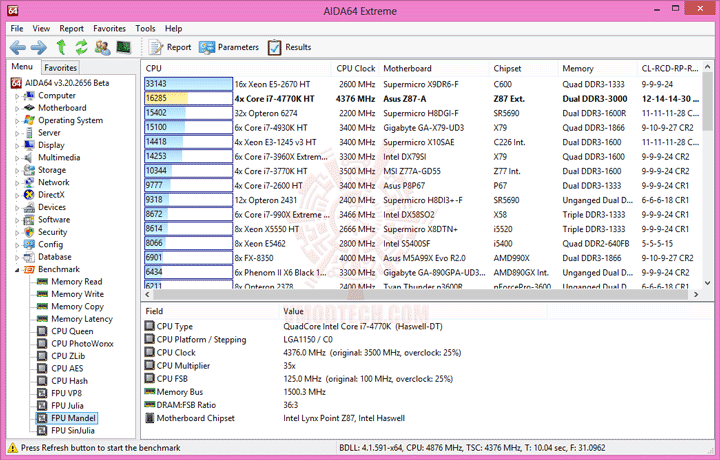

FPU Mandel

e9 ASUS Z87 A Motherboard Review

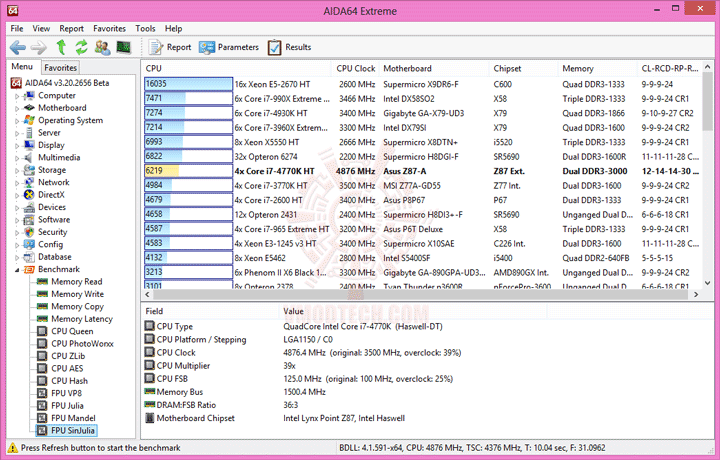

FPU SinJulia

e10 ASUS Z87 A Motherboard Review

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

————————————————–

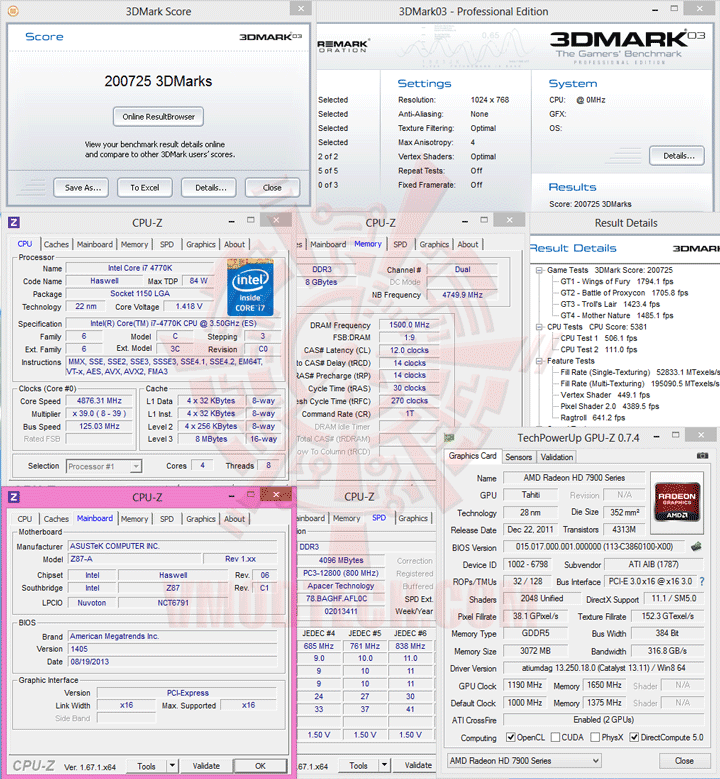

3DMark 03

03 ASUS Z87 A Motherboard Review

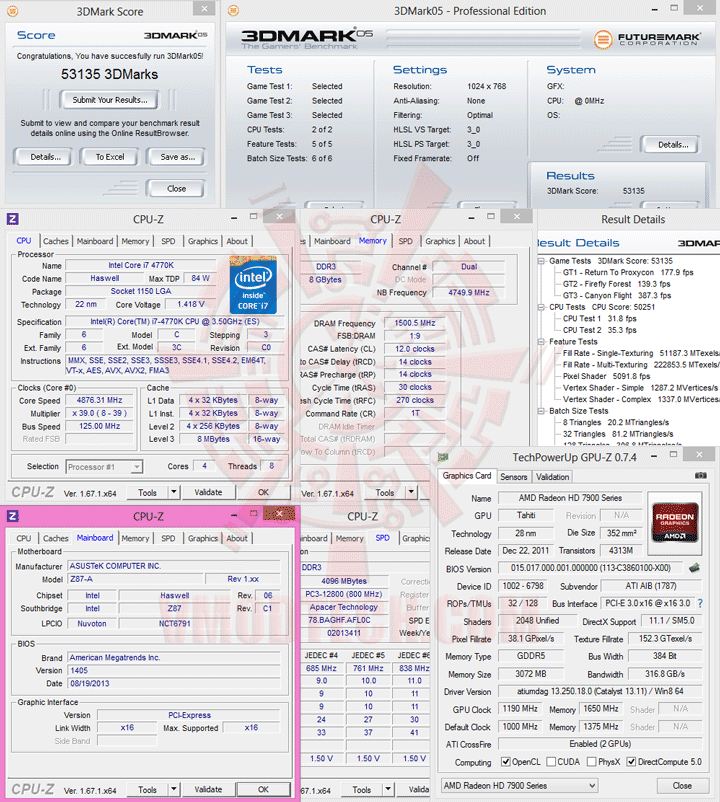

3DMark 05

05 ASUS Z87 A Motherboard Review

3DMark 06

06 ASUS Z87 A Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

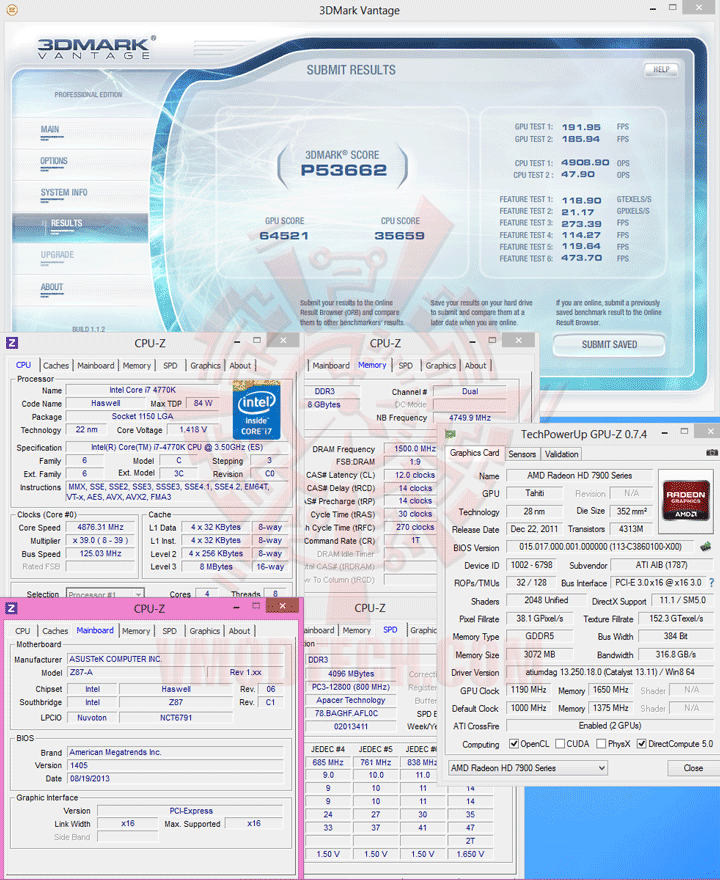

3DMark Vantage

07 ASUS Z87 A Motherboard Review

3DMark 11

11 ASUS Z87 A Motherboard Review

3DMark

13 ASUS Z87 A Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor HD 7990 Devil 13 6GB GDDR5

AquaMark 3 HWBOT Edition

15 ASUS Z87 A Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS Z87 A Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS Z87 A Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 71.5 FPS

Crysis 3

crysis3 ss ASUS Z87 A Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS Z87 A Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS Z87 A Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 6880 ASUS Z87 A Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS Z87-A ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่ต้องการความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่ยอดเยี่ยม โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.876 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS Z87 A Motherboard Reviewvmod award value best ASUS Z87 A Motherboard Reviewvmod award innovation best ASUS Z87 A Motherboard Review

.

ขอขอบคุณ

ASUS
