ASUS Z87-DELUXE/DUAL Motherboard Review

/ บทความโดย: Venom-Crusher , 01/08/2013 10:50, 24,107 views / view in EnglishEN
«»
Share

asus z87 deluxe dual ASUS Z87 DELUXE/DUAL Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล “มีดี” HASWELL ในลำดับที่ 23 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดรุ่นใหญ่ที่อัดแน่นด้วย Features เทพๆอย่างครบเครื่องตั้งแต่ปัจจุบันยันอนาคต แถมยังลากแรงกระชากใจกันแบบสุดขีด ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS Z87-DELUXE/DUAL มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS Z87 DELUXE/DUAL Motherboard Review

Specifications

s22 ASUS Z87 DELUXE/DUAL Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS Z87-DELUXE/DUAL

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS Z87-DELUXE/DUAL Appearance

Package & Bundle

dsc 9254 ASUS Z87 DELUXE/DUAL Motherboard Review

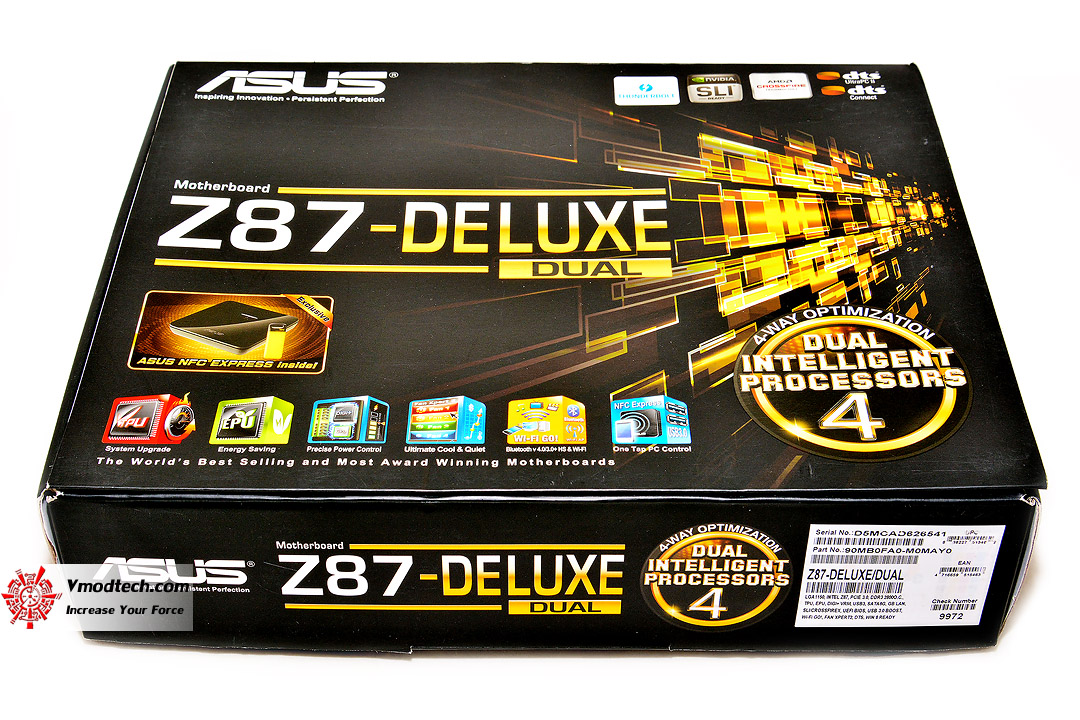

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำทองอันเป็นเอกลักษณ์ใหม่ของทาง ASUS ครับ

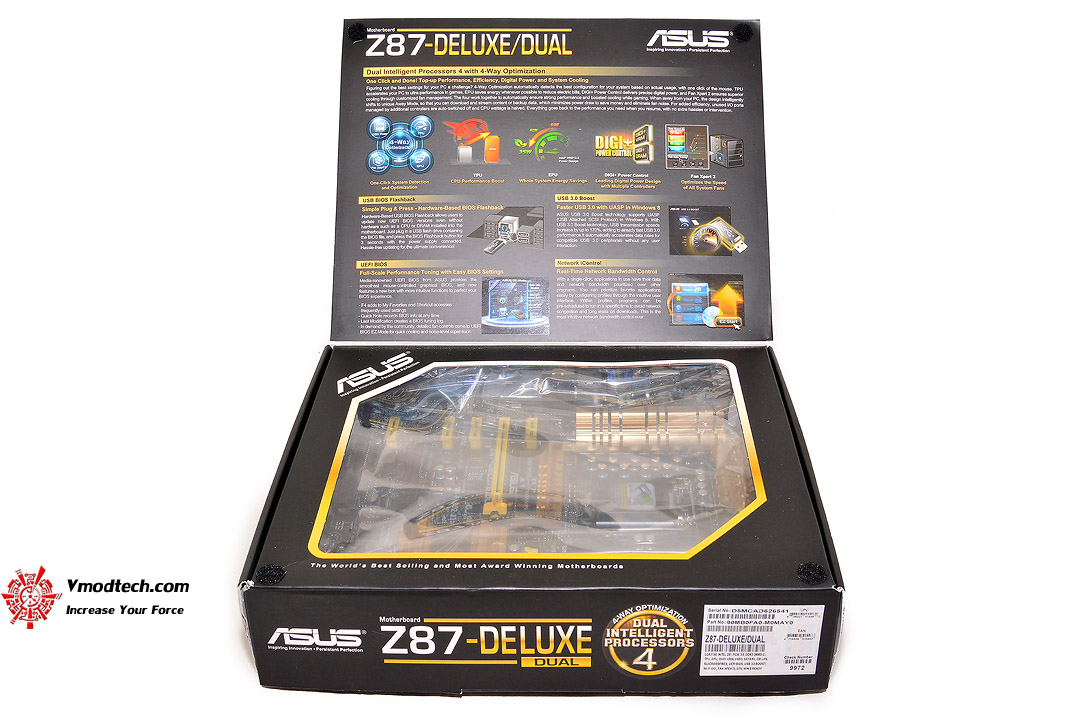

dsc 9256 ASUS Z87 DELUXE/DUAL Motherboard Review

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 9262 ASUS Z87 DELUXE/DUAL Motherboard Review

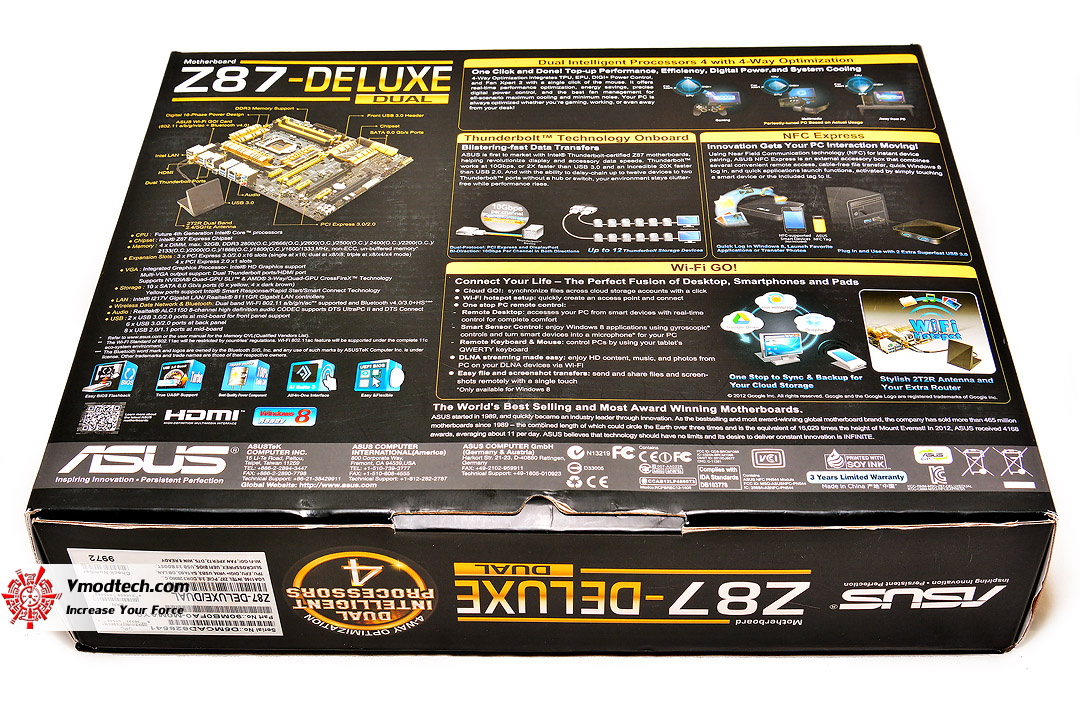

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

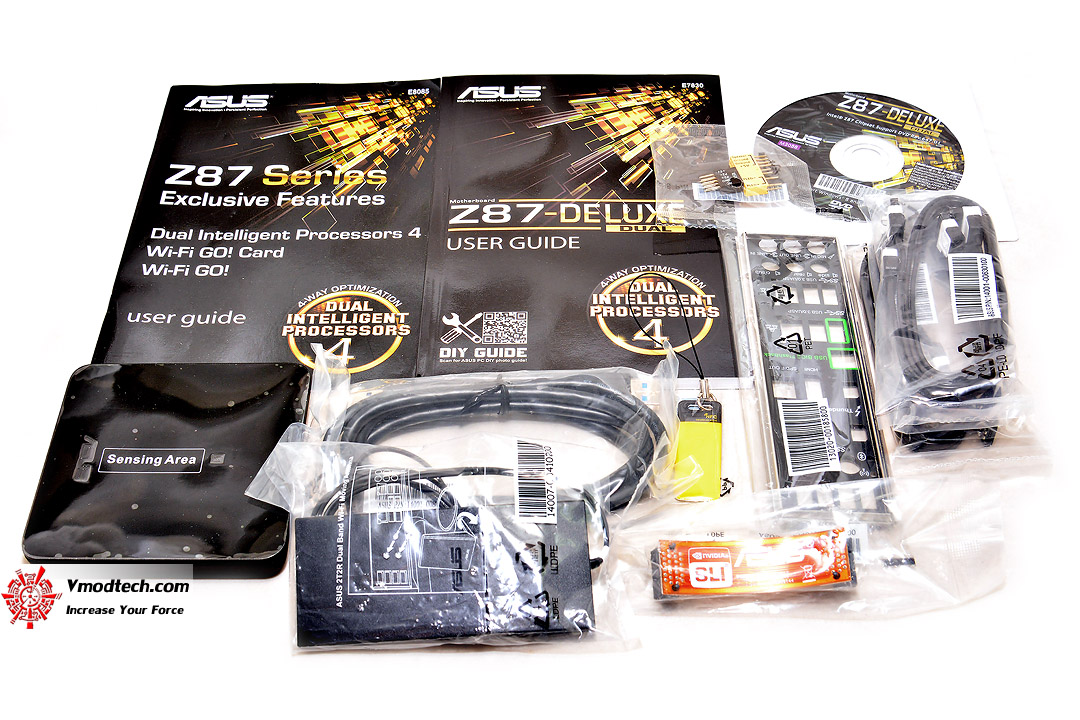

dsc 9251 ASUS Z87 DELUXE/DUAL Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย NFC Express อุปกรณ์ I/O HUB เชื่อมต่อสุดมหัศจรรย์ ที่สามารถวางชาร์จสมาร์ทโฟน โอนถ่ายข้อมูล หรือทำ Remote Desktop กับคอมพิวเตอร์ของคุณได้แบบไร้สาย โดยมีข้อแม้ว่า Devices ที่ใช้เชื่อมต่อต้องสนับสนุน NFC เพียงเท่านั้นครับ แถมยังมีช่อง USB 3.0 มาให้อีกสองช่องในตัวด้วย ครบเซตการเชื่อมต่อดีจริงๆ

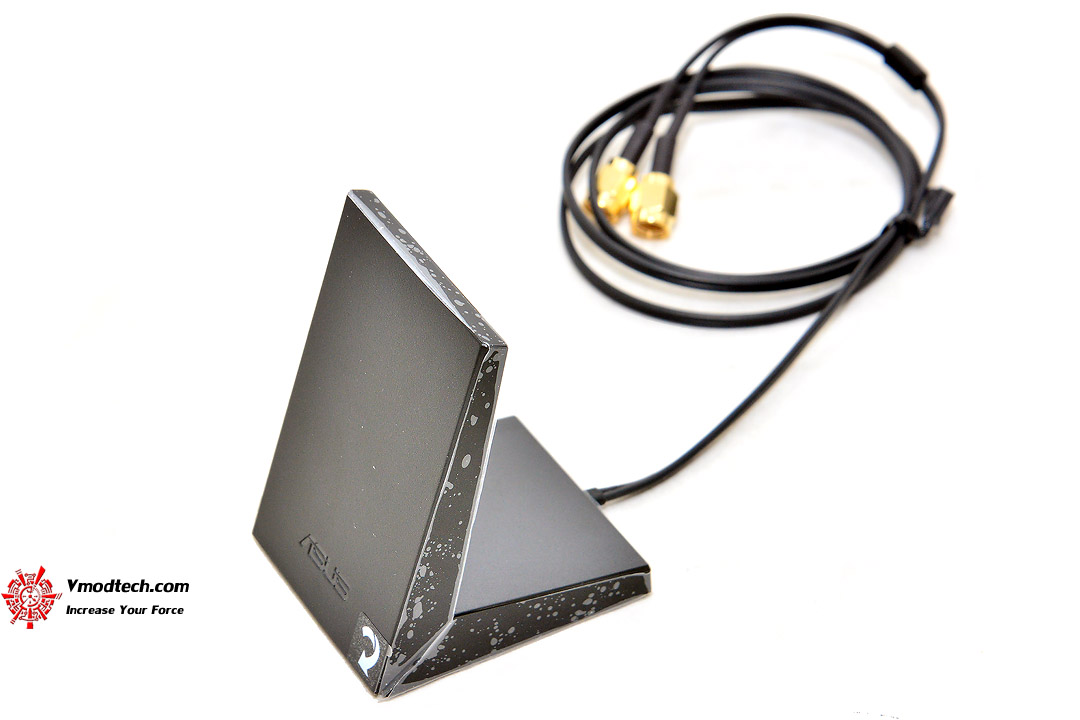

dsc 7793 ASUS Z87 DELUXE/DUAL Motherboard Review

เสา Wi-Fi คู่ในตัวเดียวกัน ที่มาด้วยดีไซน์สุดชิค

Motherboard Appearance

dsc 91999 ASUS Z87 DELUXE/DUAL Motherboard Review

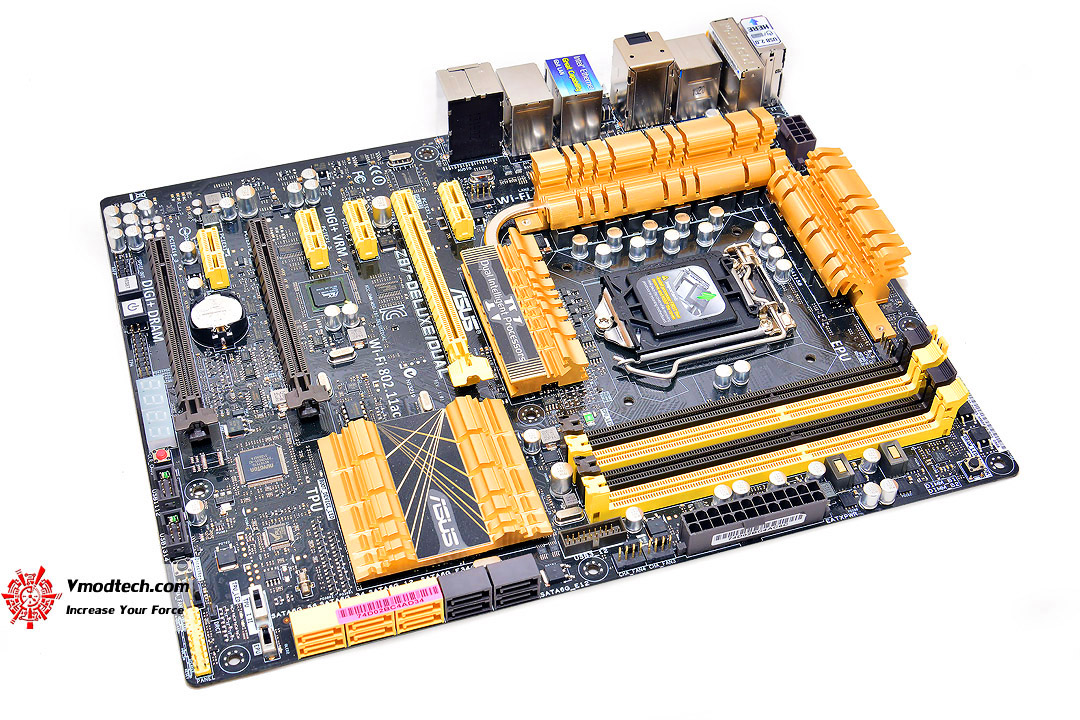

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดทองหรูหรา ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก ASUS ครับ

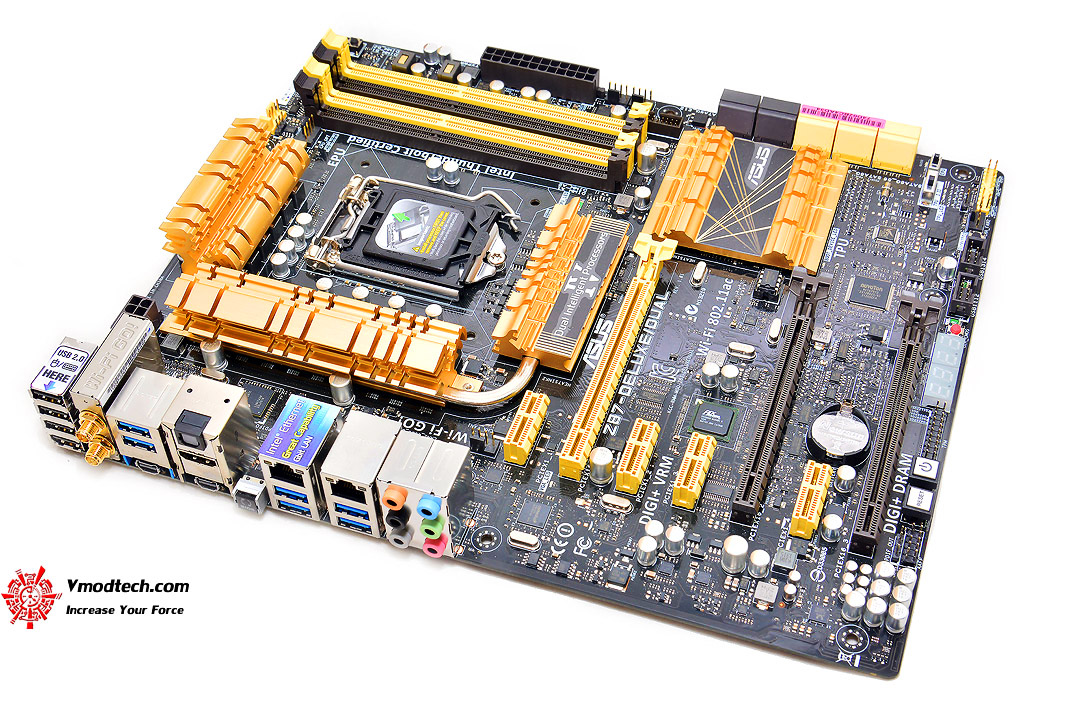

dsc 92011 ASUS Z87 DELUXE/DUAL Motherboard Review

โดดเด่นทองแวววาวทุกมุมมองครับ

dsc 9203 ASUS Z87 DELUXE/DUAL Motherboard Review

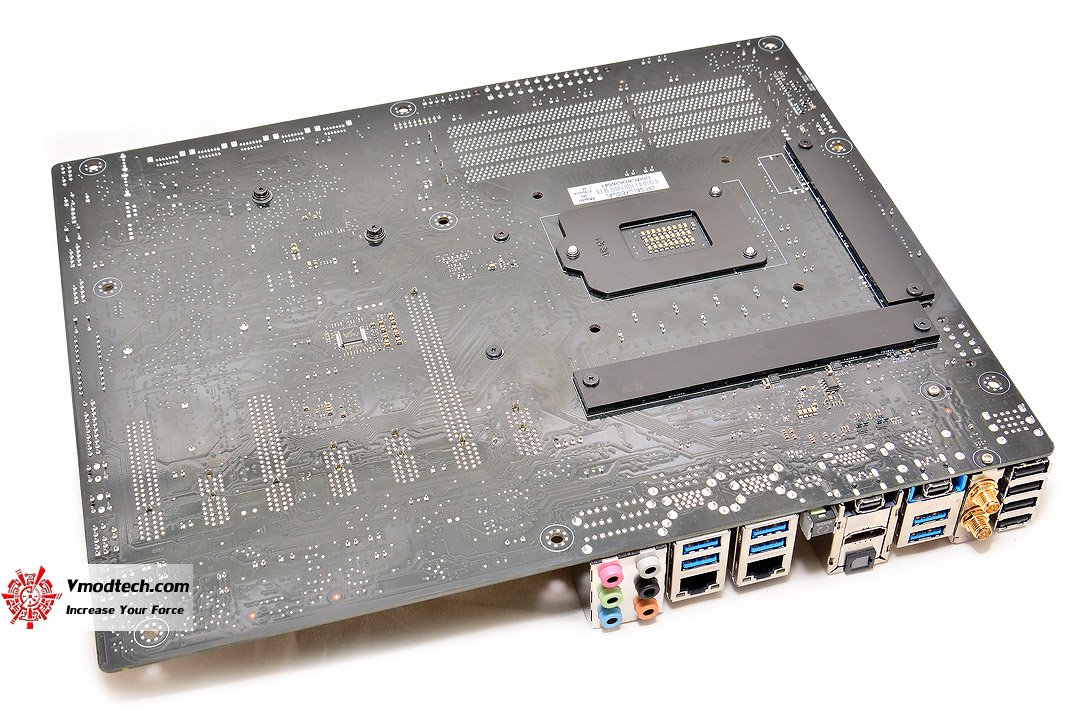

ด้านหลังบอร์ดก็ยังมีแผ่นระบายความร้อนให้ชุดภาคจ่ายไฟด้วยครับ

dsc 9209 ASUS Z87 DELUXE/DUAL Motherboard Review

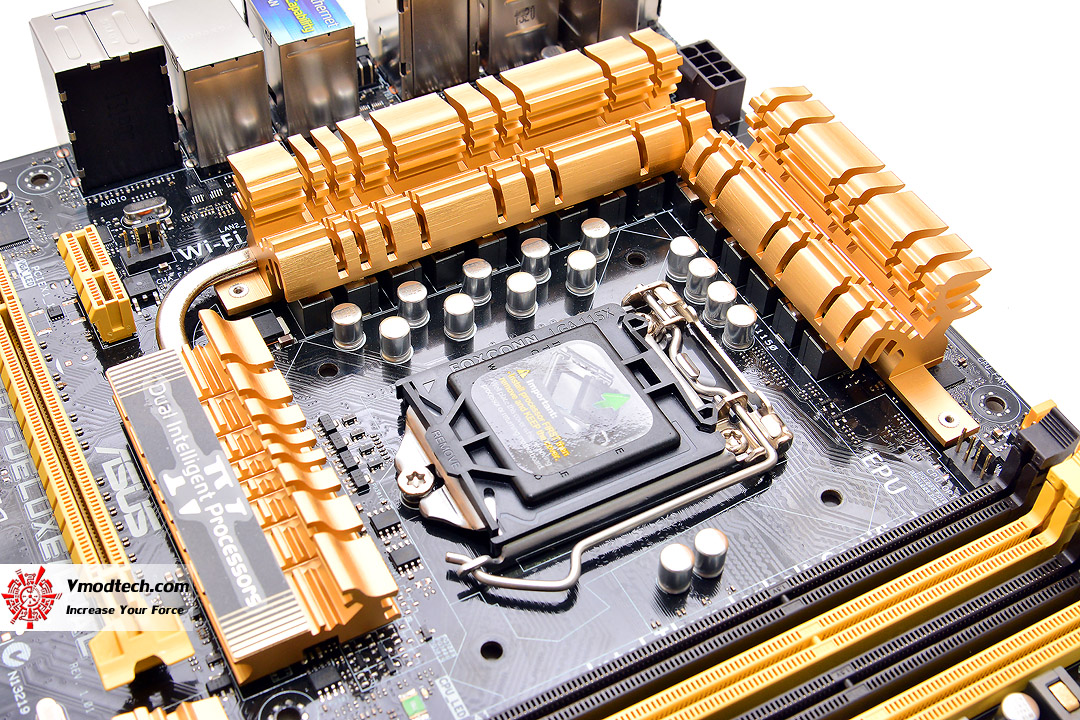

ภาคจ่ายไฟขนาดรวม 16 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้ แรงแน่ๆ

dsc 9211 ASUS Z87 DELUXE/DUAL Motherboard Review

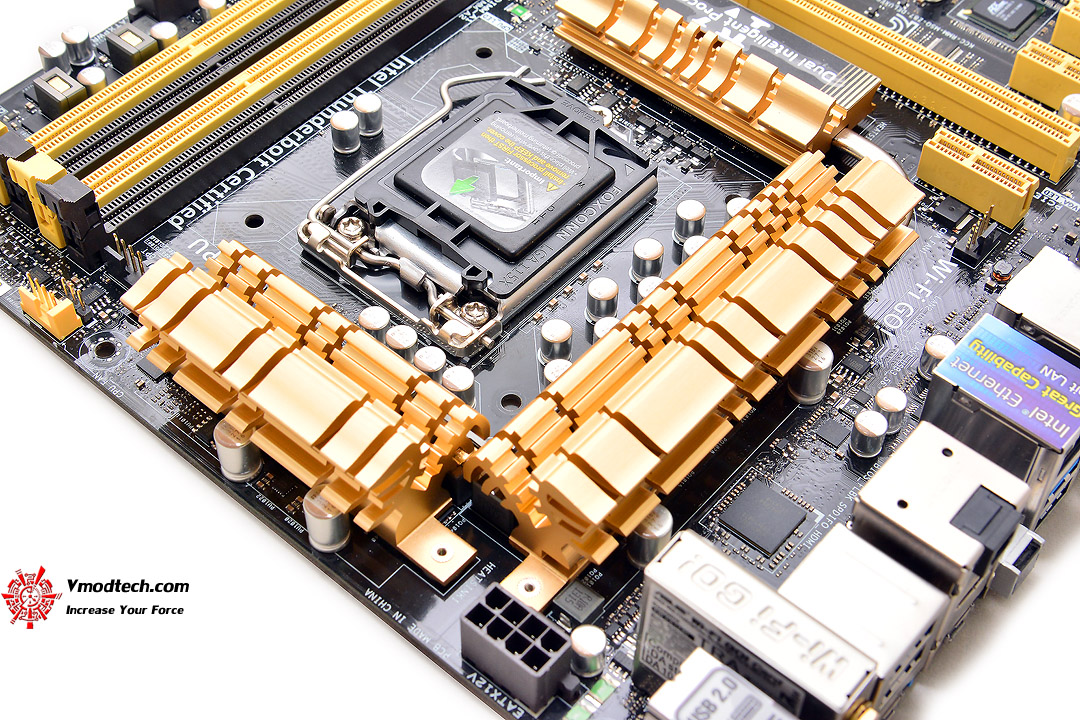

dsc 9212 ASUS Z87 DELUXE/DUAL Motherboard Review

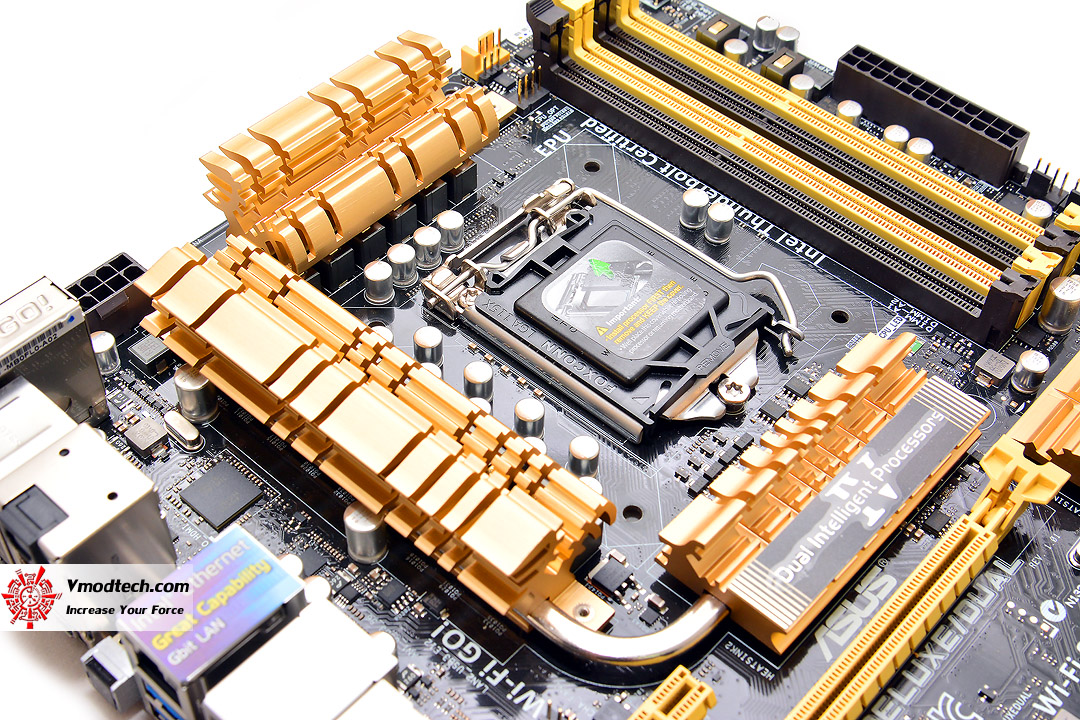

dsc 9215 ASUS Z87 DELUXE/DUAL Motherboard Review

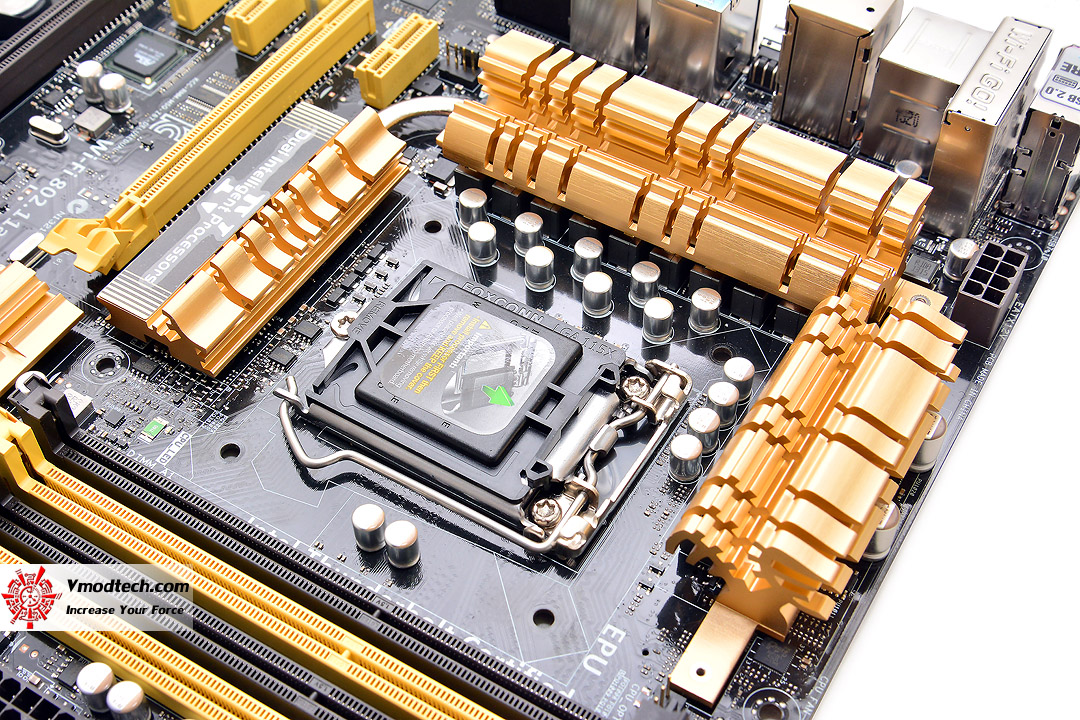

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 9218 ASUS Z87 DELUXE/DUAL Motherboard Review

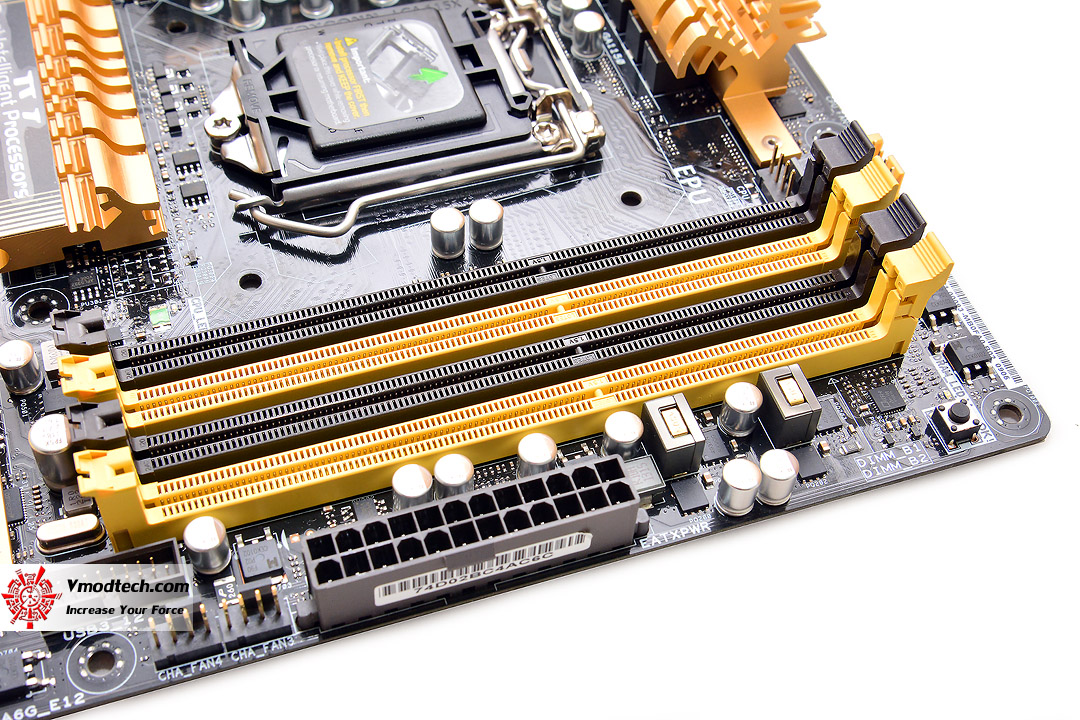

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ MEM OK อยู่บริเวณนี้ด้วยครับ

dsc 9222 ASUS Z87 DELUXE/DUAL Motherboard Review

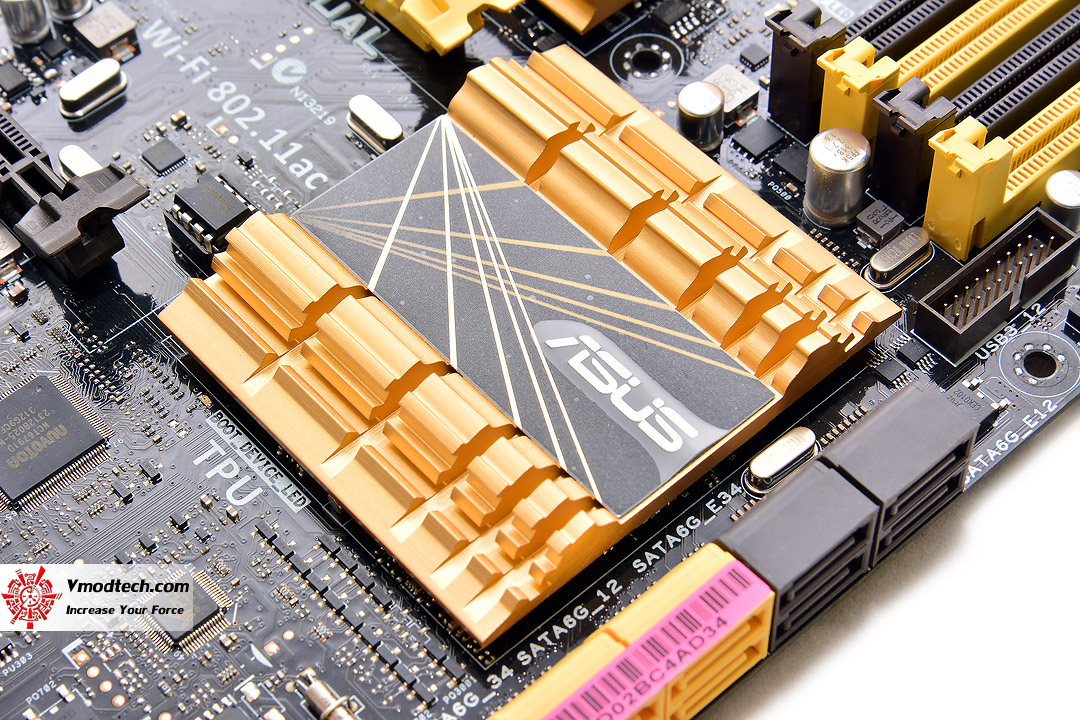

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามทองอร่ามตาหรูหราสุดๆ

dsc 9226 ASUS Z87 DELUXE/DUAL Motherboard Review

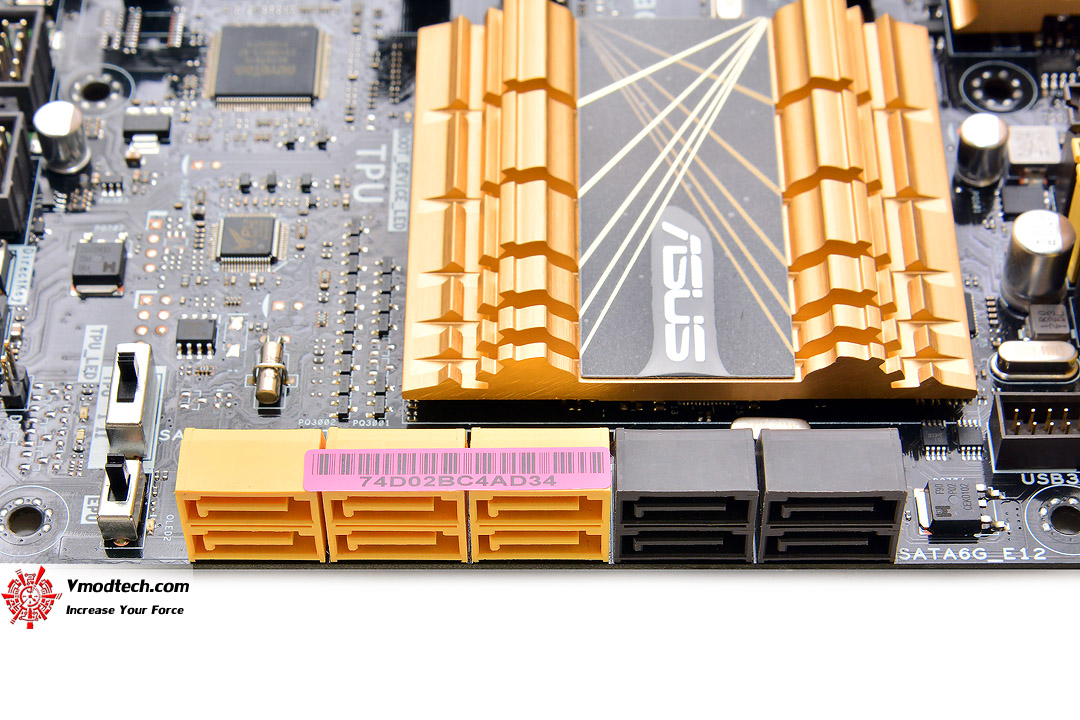

ตามด้วยช่อง SATA3 6.0GB/s มากถึง 10ช่องทาง จัดเต็มครับ

dsc 9235 ASUS Z87 DELUXE/DUAL Motherboard Review

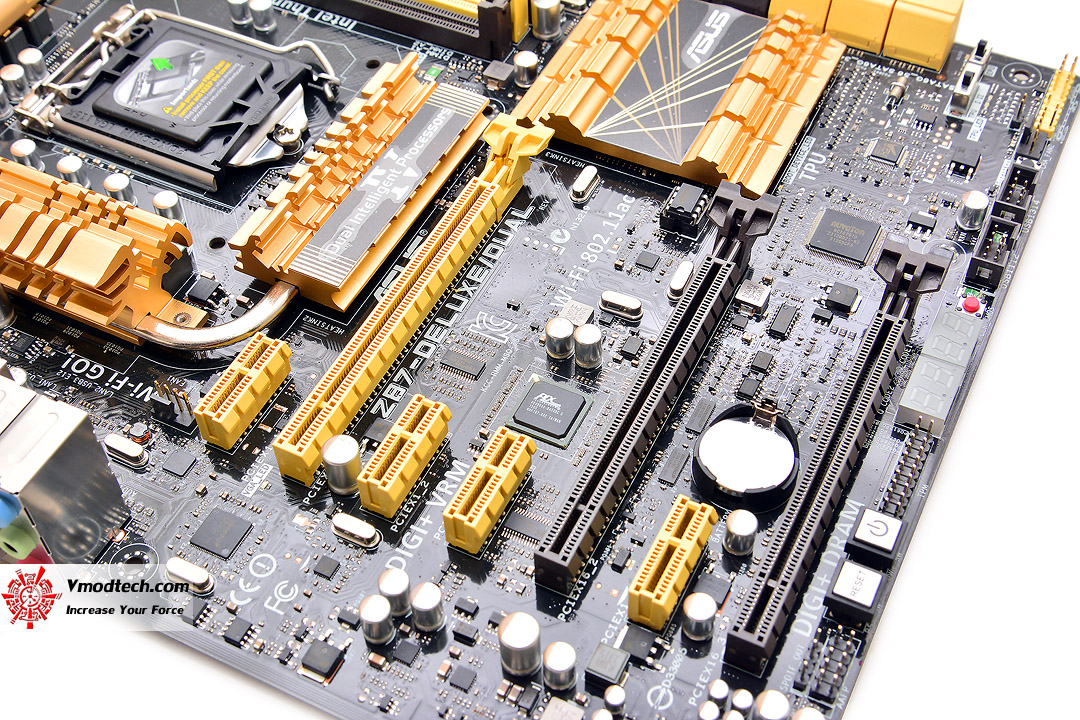

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 4 ช่องทางครับ

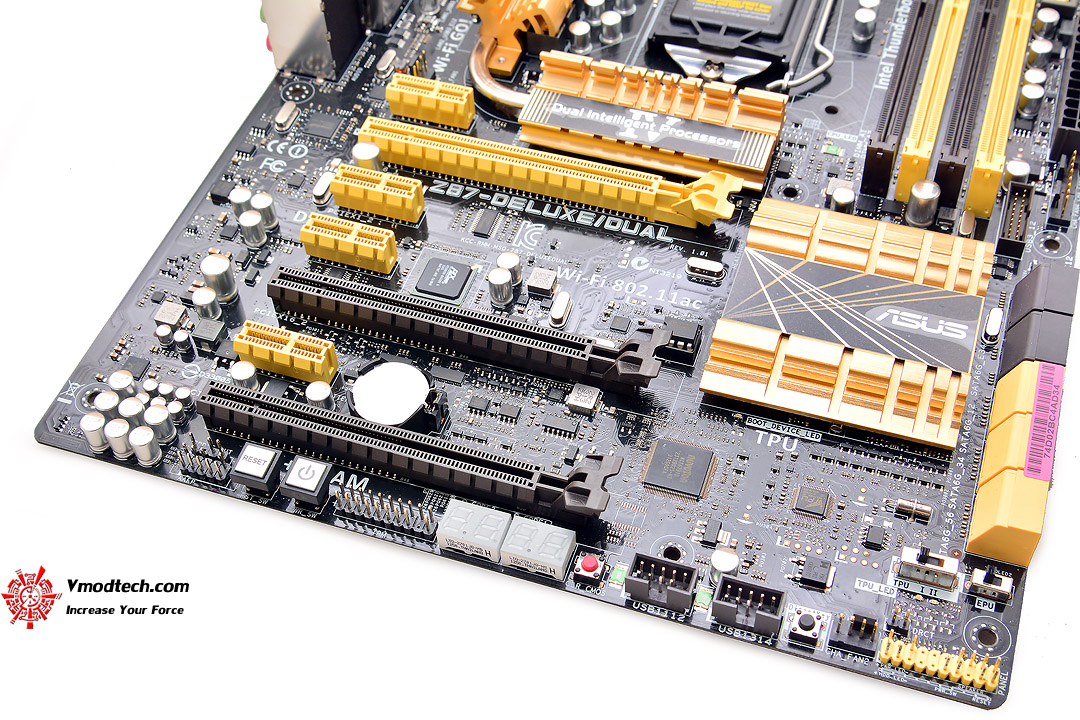

dsc 9229 ASUS Z87 DELUXE/DUAL Motherboard Reviewบริเวณชุดต่อ Front Panel ก็มากันอย่างครบเซต

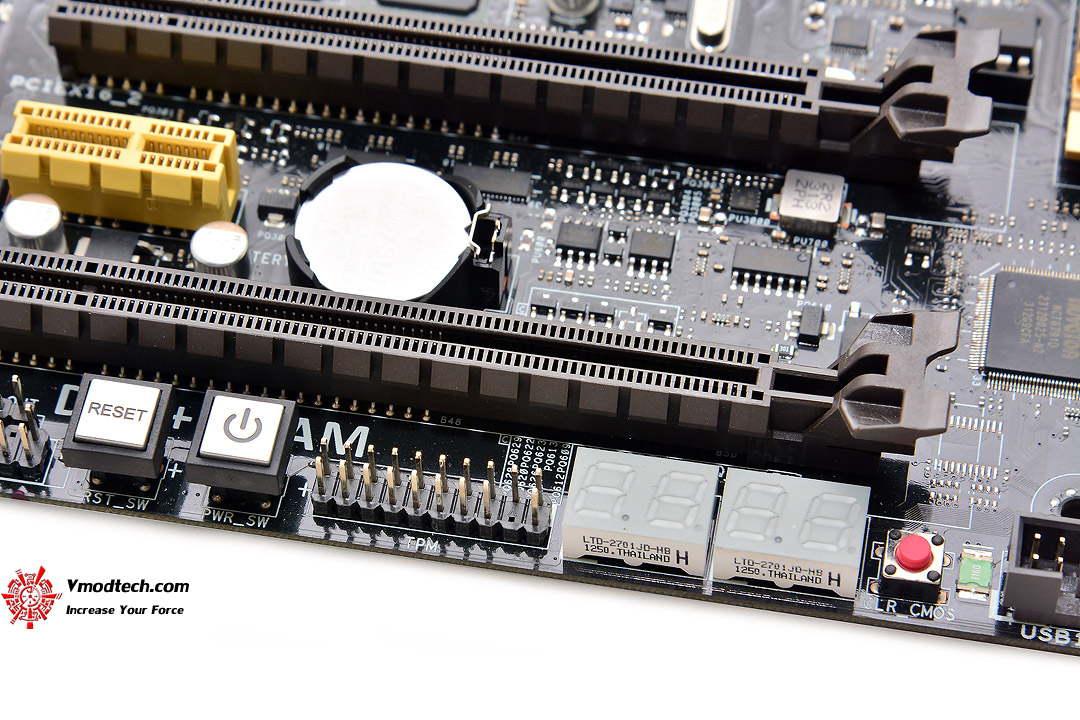

dsc 9246 ASUS Z87 DELUXE/DUAL Motherboard Review และยังมีสวิทซ์ START , RESET & Clear CMOS และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

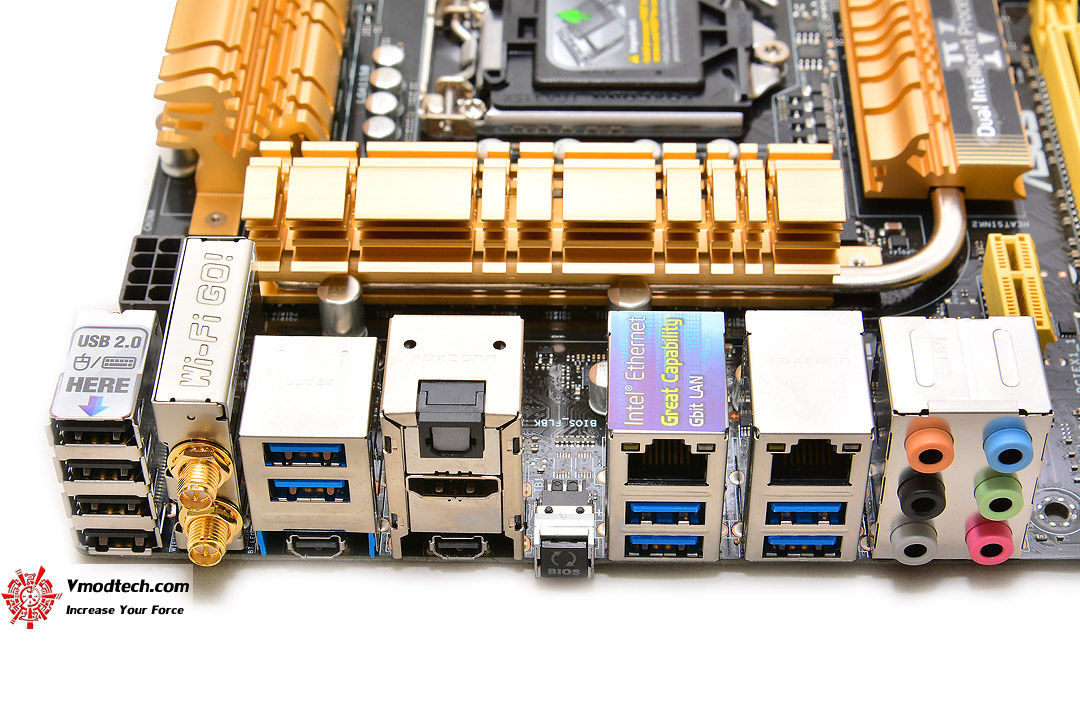

dsc 9243 ASUS Z87 DELUXE/DUAL Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ แถมยังโดดเด่นสุดๆด้วย Dual LAN และชุดเชื่อมต่อสุดแรง Thunderbolt ที่มีมาให้กันถึง 2 ชุด

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS Z87-DELUXE/DUAL
.Memory ..G.SKILL [TridentX] F3-2800C11D-8GTXD DDR3-2800 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ Default
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

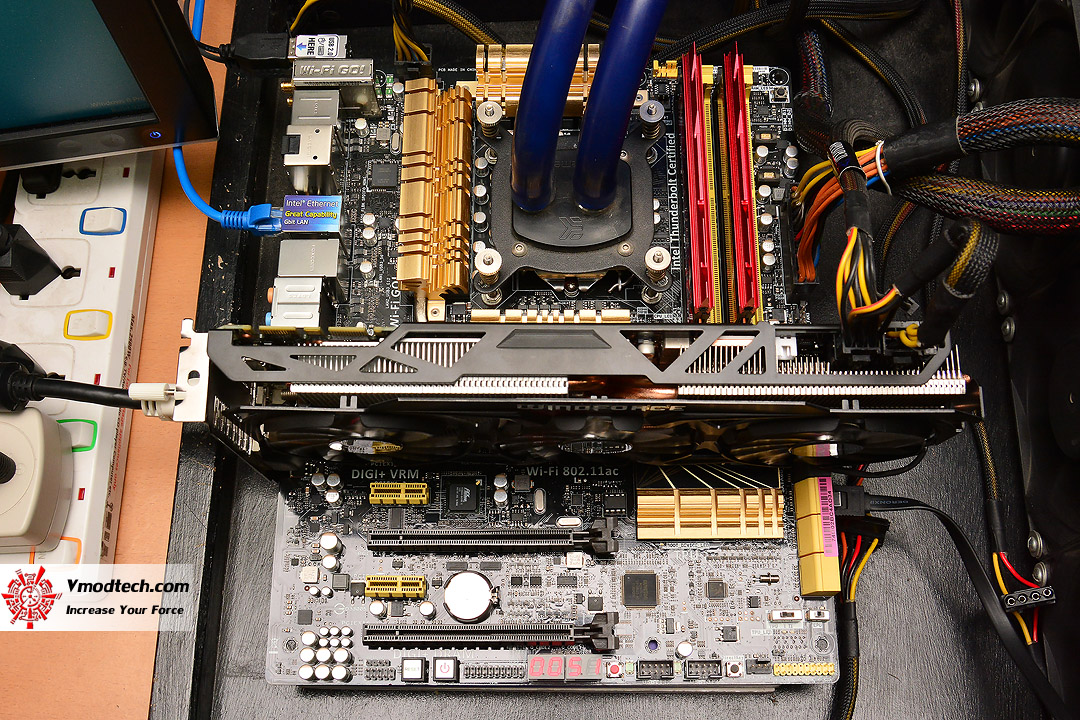

dsc 9101 ASUS Z87 DELUXE/DUAL Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา ไม่มีการงัดกระดองซีพียู

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,901MHz Bclk 100.03MHz

NB Freq. 4,601MHz DDR3 2,800MHz 11-13-13-28-1T

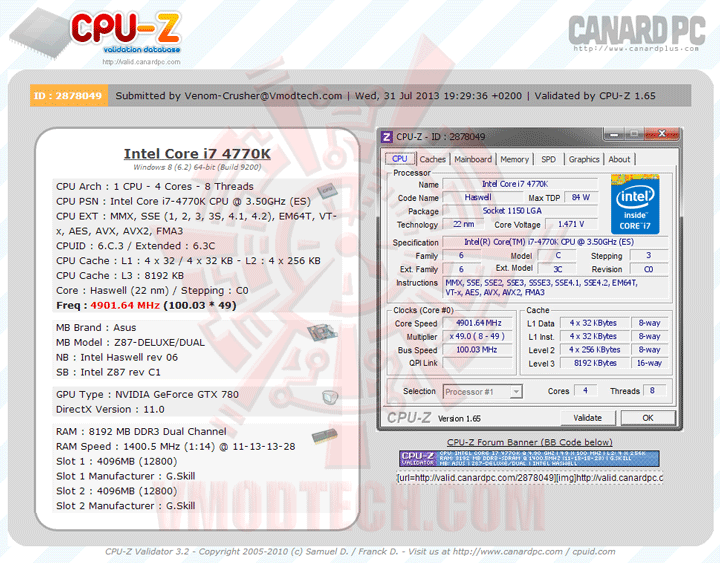

validate ASUS Z87 DELUXE/DUAL Motherboard Review

Validation link >>Click<<

เซตกันง่ายๆ 4.9GHz แบบนี้แหละครับแรงที่สุดแล้ว ไม่เชื่อเดี๋ยวตามไปดูกันครับ

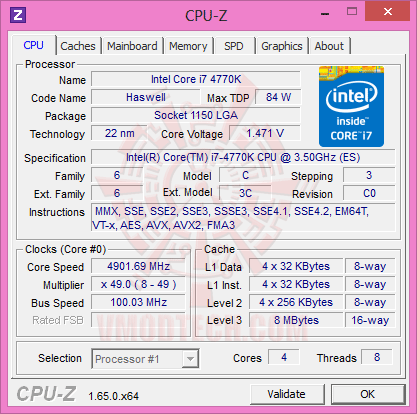

c1 ASUS Z87 DELUXE/DUAL Motherboard Review

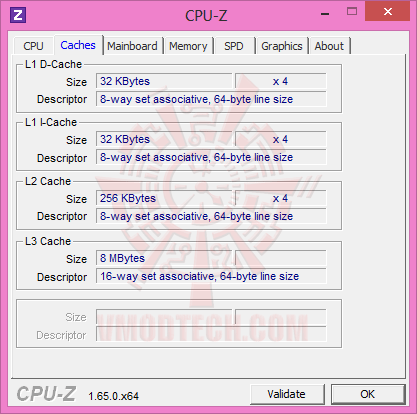

c2 ASUS Z87 DELUXE/DUAL Motherboard Review

c3 ASUS Z87 DELUXE/DUAL Motherboard Review

c4 ASUS Z87 DELUXE/DUAL Motherboard Review

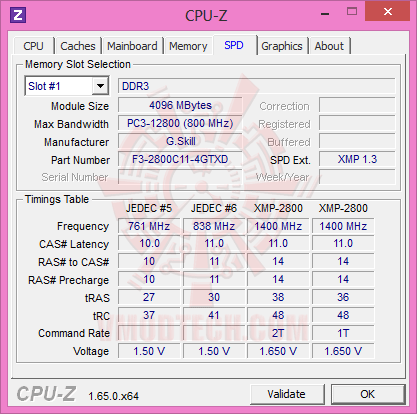

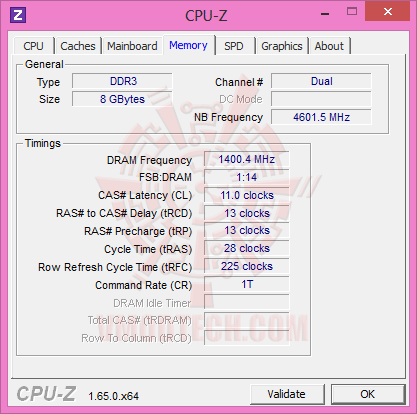

วันนี้แรมก็เล่นกันง่ายๆ ตามค่า XMP กันเลยครับ เปลี่ยนแค่ค่า tRAS จาก 35 เป็น 28 และ CR จาก 2T เป็น 1T เพียงเท่านั้น ไฟเลี้ยงแรมก็ตามเดิมเพียงเท่านั้นที่ 1.65V ก็เพื่อพิสูจน์ให้ดูกันว่า เล่นแรมกันง่ายๆตามค่า SPD แบบนี้ก็แรงแล้วครับสำหรับมาเธอร์บอร์ดรุ่นนี้

c5 ASUS Z87 DELUXE/DUAL Motherboard Review

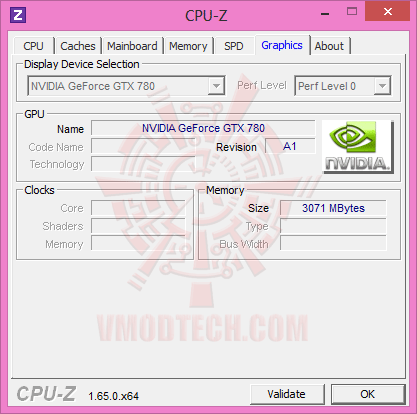

c6 ASUS Z87 DELUXE/DUAL Motherboard Review

c7 ASUS Z87 DELUXE/DUAL Motherboard Review

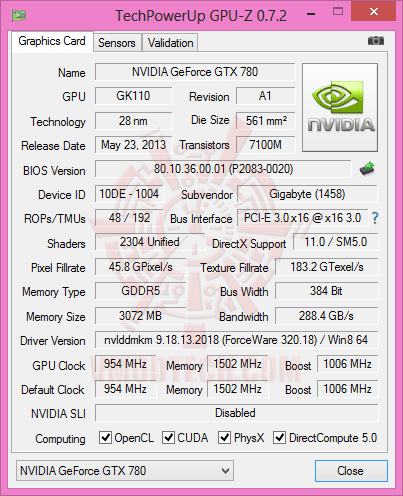

GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ Default กันต่อครับงานนี้

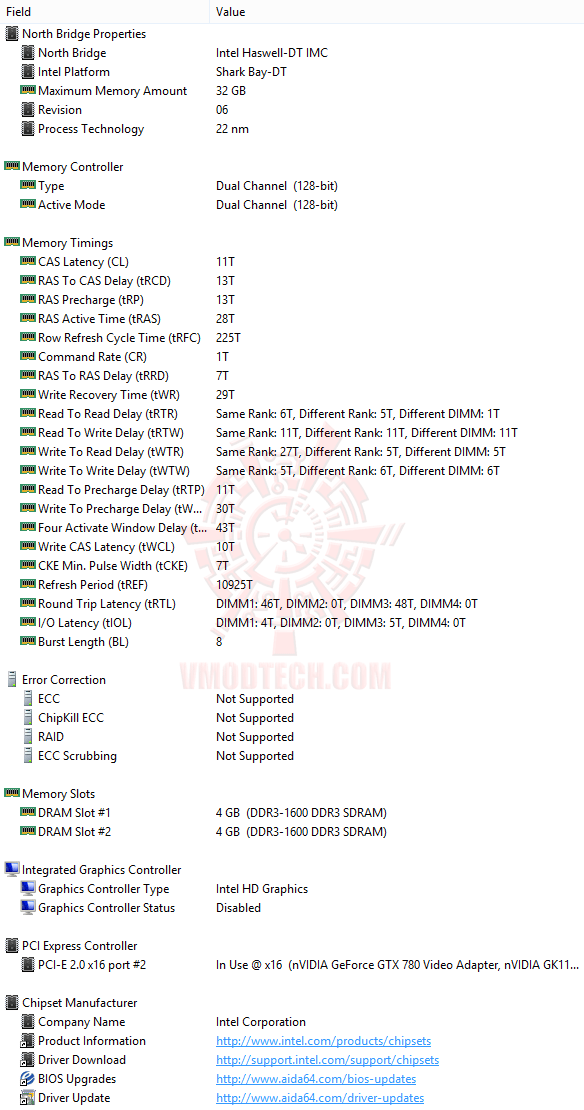

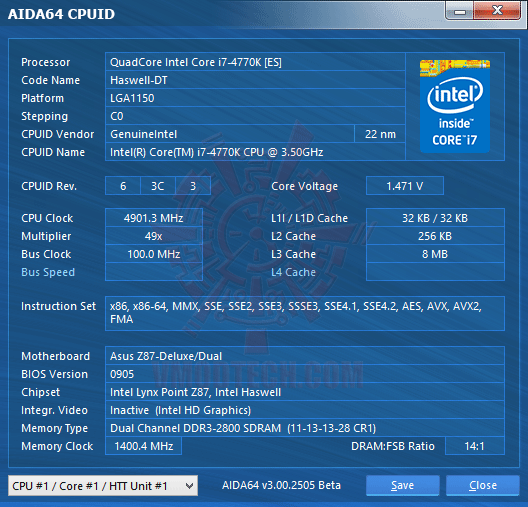

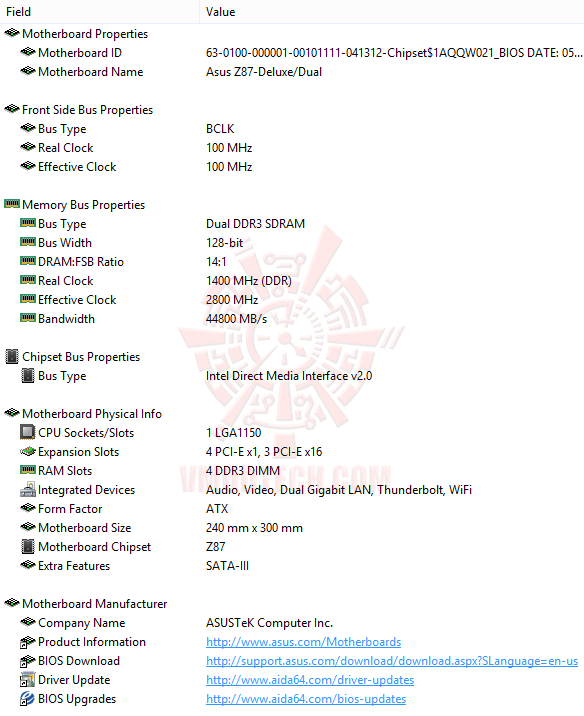

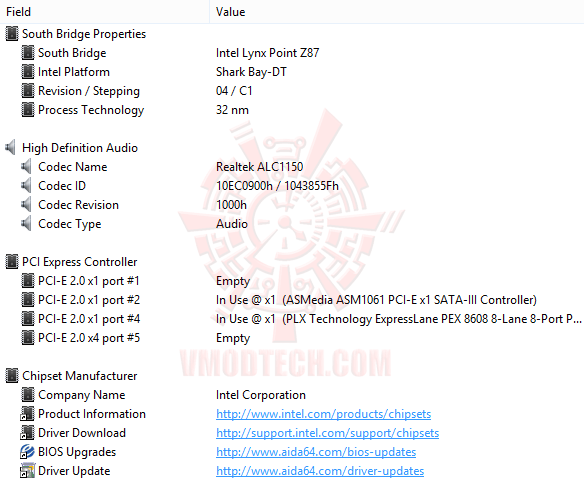

System Properties in AIDA64 Extreme Edition

ed1 ASUS Z87 DELUXE/DUAL Motherboard Review

ed22 ASUS Z87 DELUXE/DUAL Motherboard Review

ed3 ASUS Z87 DELUXE/DUAL Motherboard Review

ed4 ASUS Z87 DELUXE/DUAL Motherboard Review

ed5 ASUS Z87 DELUXE/DUAL Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

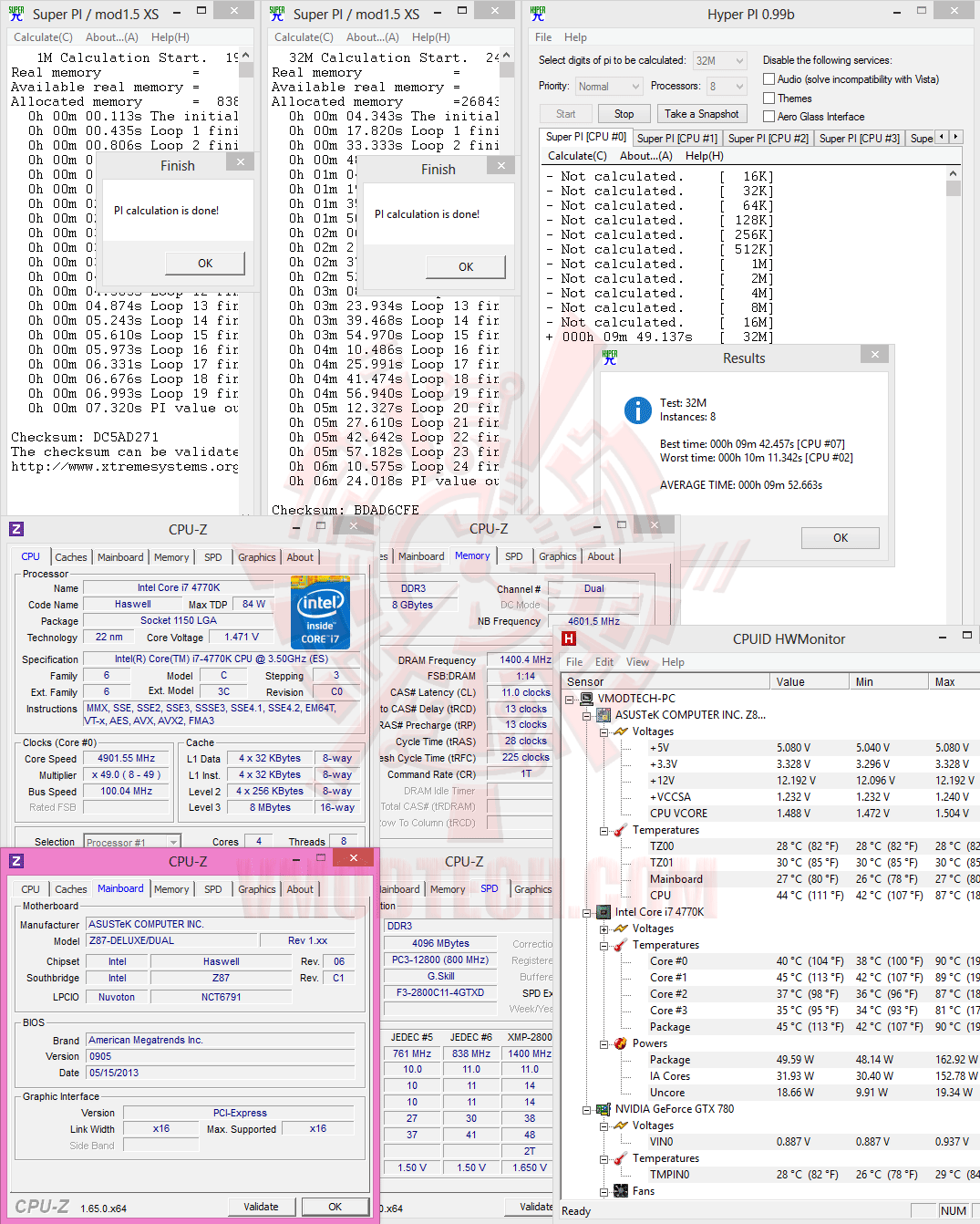

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS Z87 DELUXE/DUAL Motherboard Review

hpi 2 ASUS Z87 DELUXE/DUAL Motherboard Review

(Click ScreenShot to Enlarge)

เวลาเฉลี่ย 8 หัว 9.526 นาที แรมวิ่งตามค่า SPD เองหรือเนี่ย สุดยอดดดด!!

————————————————–

WinRAR 5 BETA 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

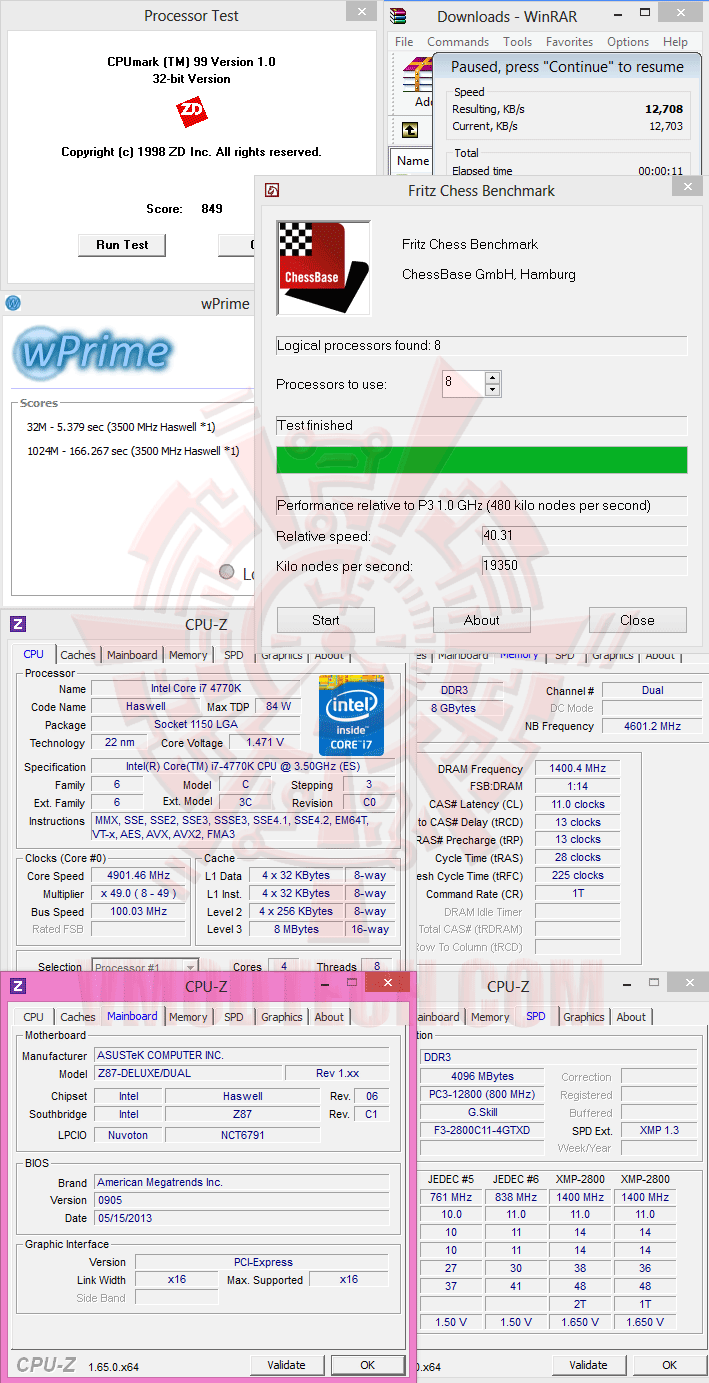

v ASUS Z87 DELUXE/DUAL Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ Winrar ทะลุ 12.7K กันเลยทีเดียว

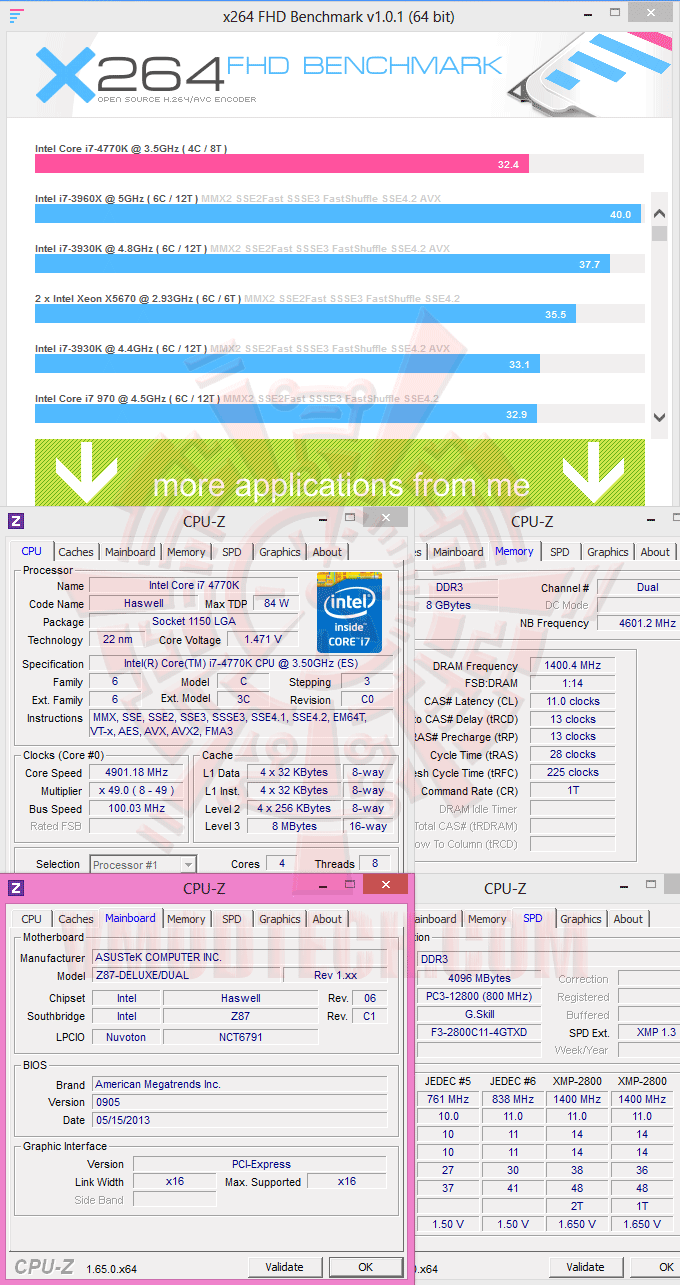

X264 FHD Benchmark

x264 ASUS Z87 DELUXE/DUAL Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.4 FPS

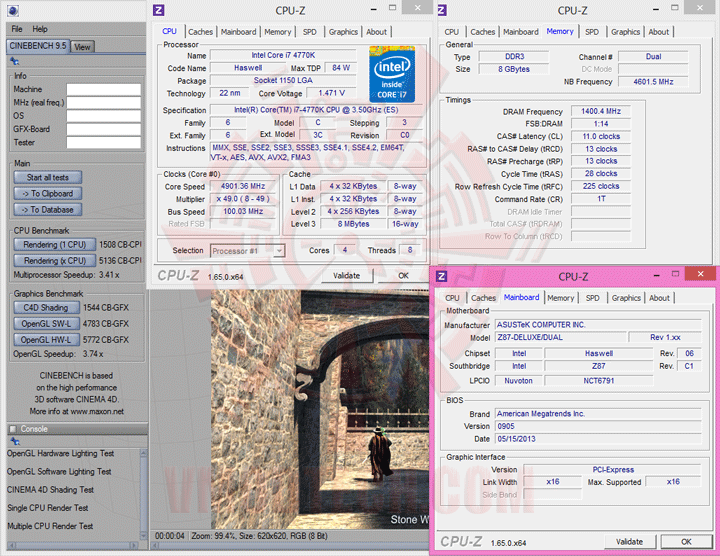

CINEBENCH R9.5

c95 ASUS Z87 DELUXE/DUAL Motherboard Review

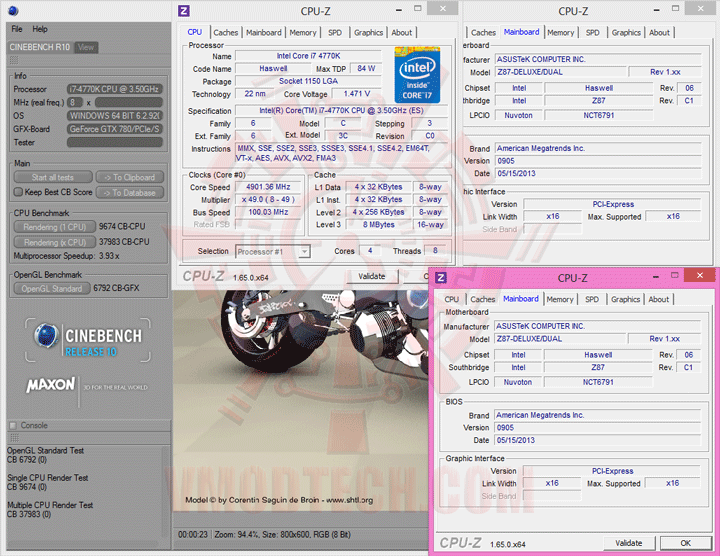

CINEBENCH R10

c10 ASUS Z87 DELUXE/DUAL Motherboard Review

CINEBENCH R11.5

c115 ASUS Z87 DELUXE/DUAL Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

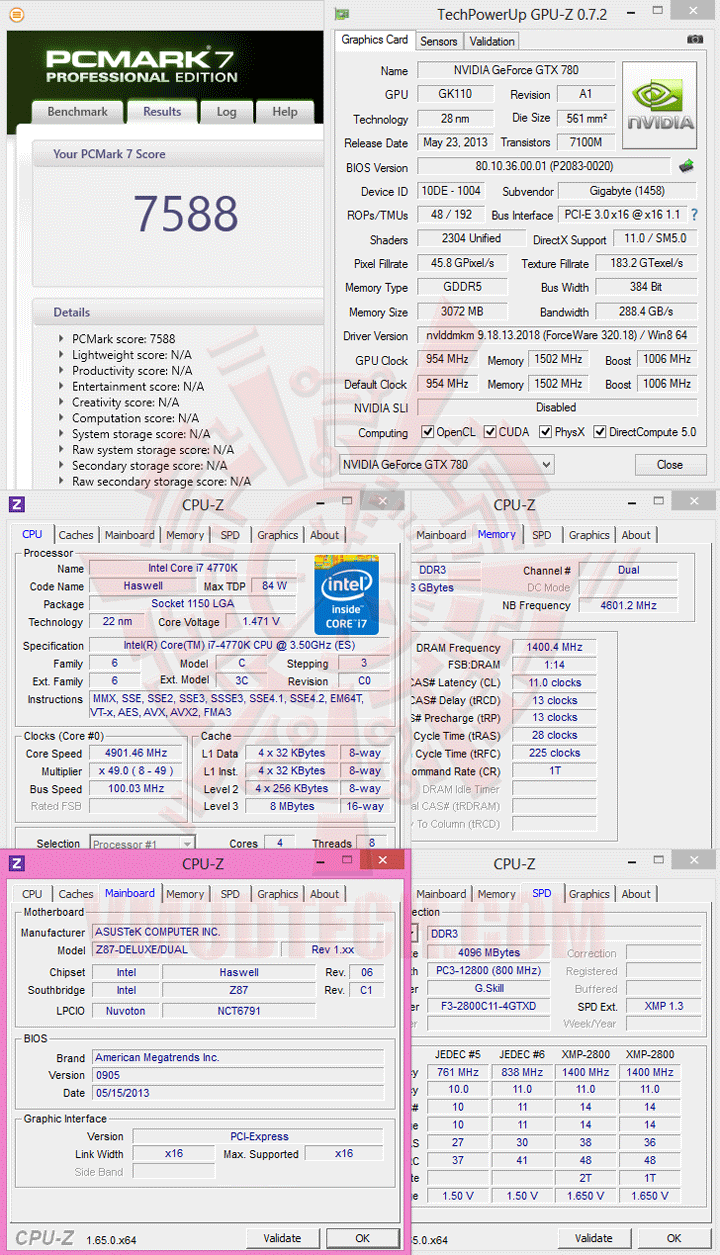

PCMark 7

pcm7 ASUS Z87 DELUXE/DUAL Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

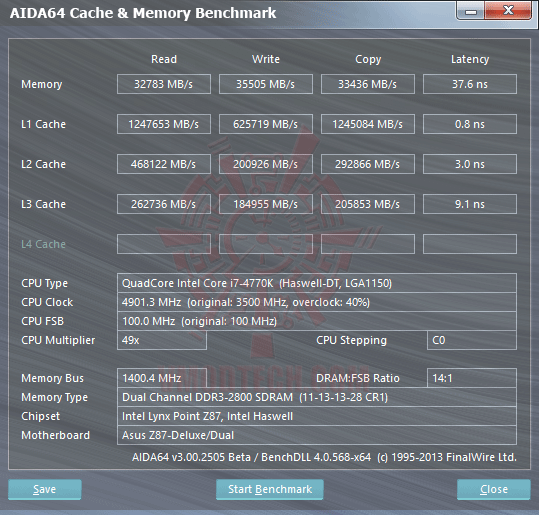

AIDA64 Cache & Memory Benchmark

e1 ASUS Z87 DELUXE/DUAL Motherboard Review

แรงระดับ 30K+MB/s Read/Write/Copy กันแบบไม่ต้องเหนื่อย!!!

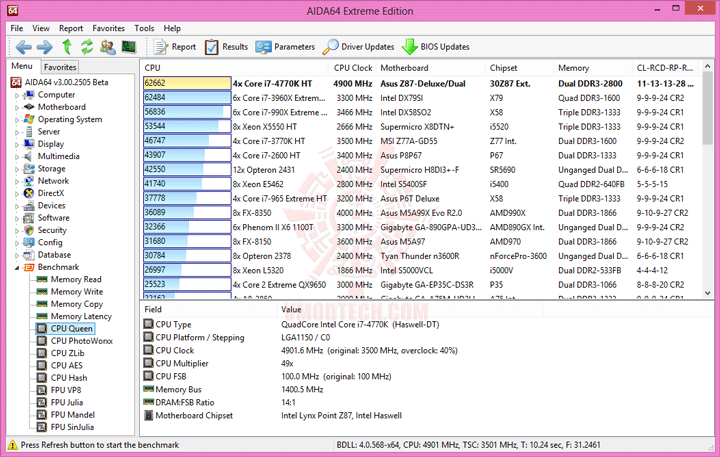

CPU Queen

e2 ASUS Z87 DELUXE/DUAL Motherboard Review

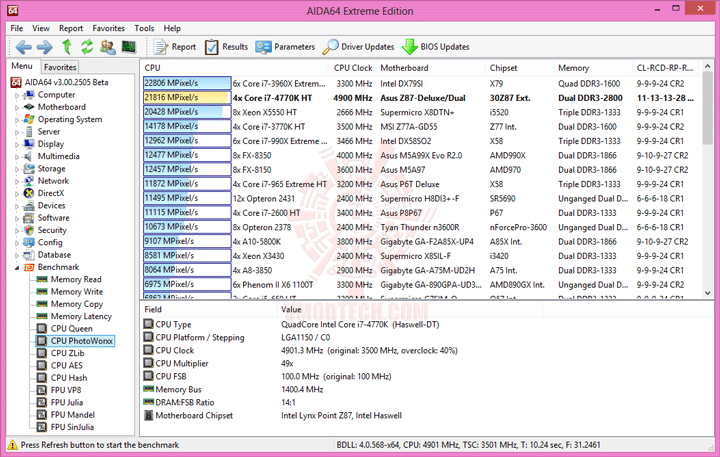

CPU PhotoWorxx

e3 ASUS Z87 DELUXE/DUAL Motherboard Review

CPU ZLib

e4 ASUS Z87 DELUXE/DUAL Motherboard Review

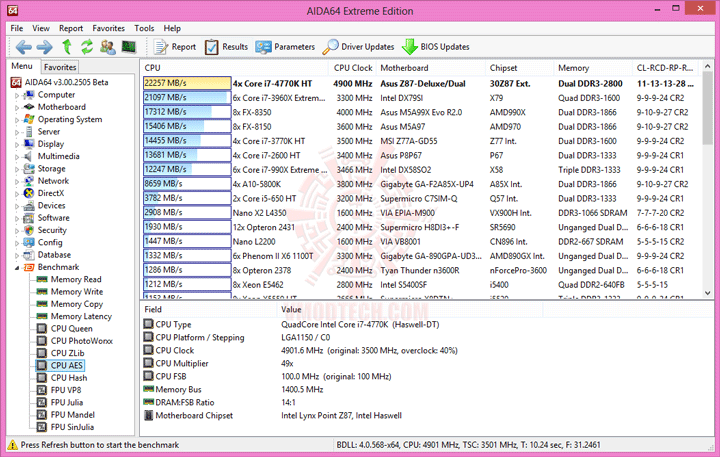

CPU AES

e5 ASUS Z87 DELUXE/DUAL Motherboard Review

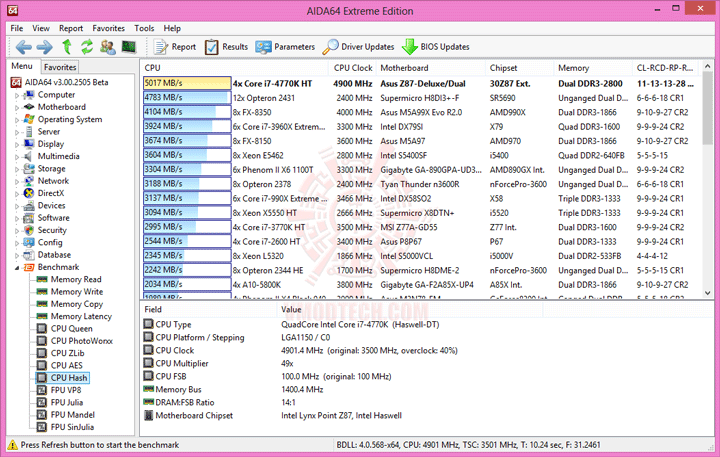

CPU Hash

e6 ASUS Z87 DELUXE/DUAL Motherboard Review

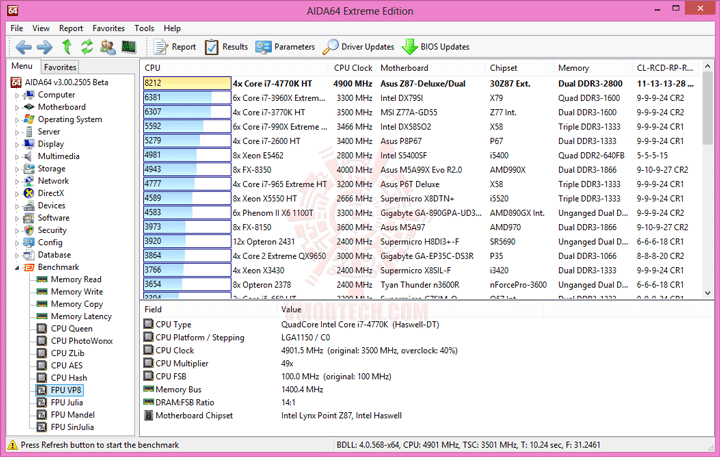

FPU VP8

e7 ASUS Z87 DELUXE/DUAL Motherboard Review

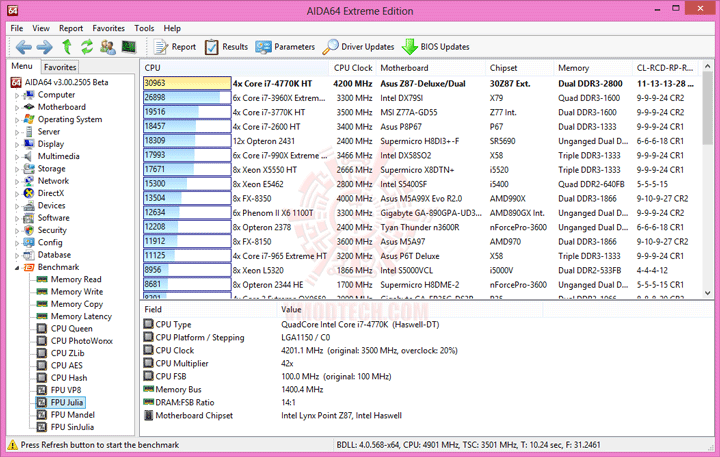

FPU Julia

e8 ASUS Z87 DELUXE/DUAL Motherboard Review

FPU Mandel

e9 ASUS Z87 DELUXE/DUAL Motherboard Review

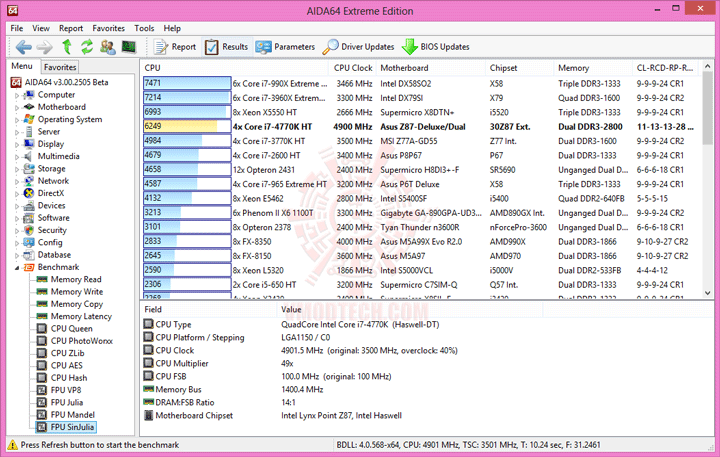

FPU SinJulia

e10 ASUS Z87 DELUXE/DUAL Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเคยครับ

————————————————–

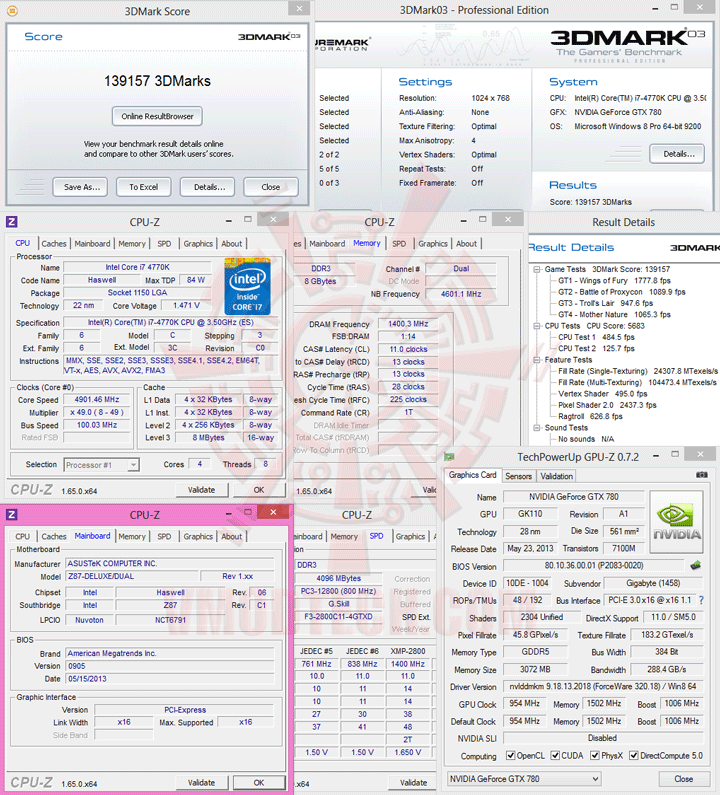

3DMark 03

03 ASUS Z87 DELUXE/DUAL Motherboard Review

3DMark 05

05 ASUS Z87 DELUXE/DUAL Motherboard Review

3DMark 06

06 ASUS Z87 DELUXE/DUAL Motherboard Review

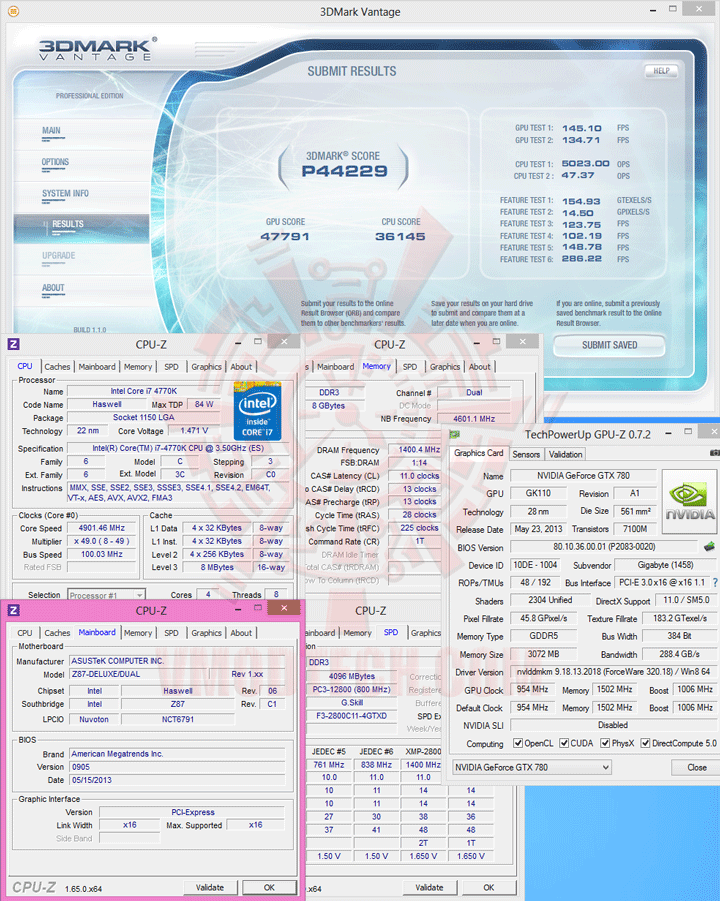

3DMark Vantage

07 ASUS Z87 DELUXE/DUAL Motherboard Review

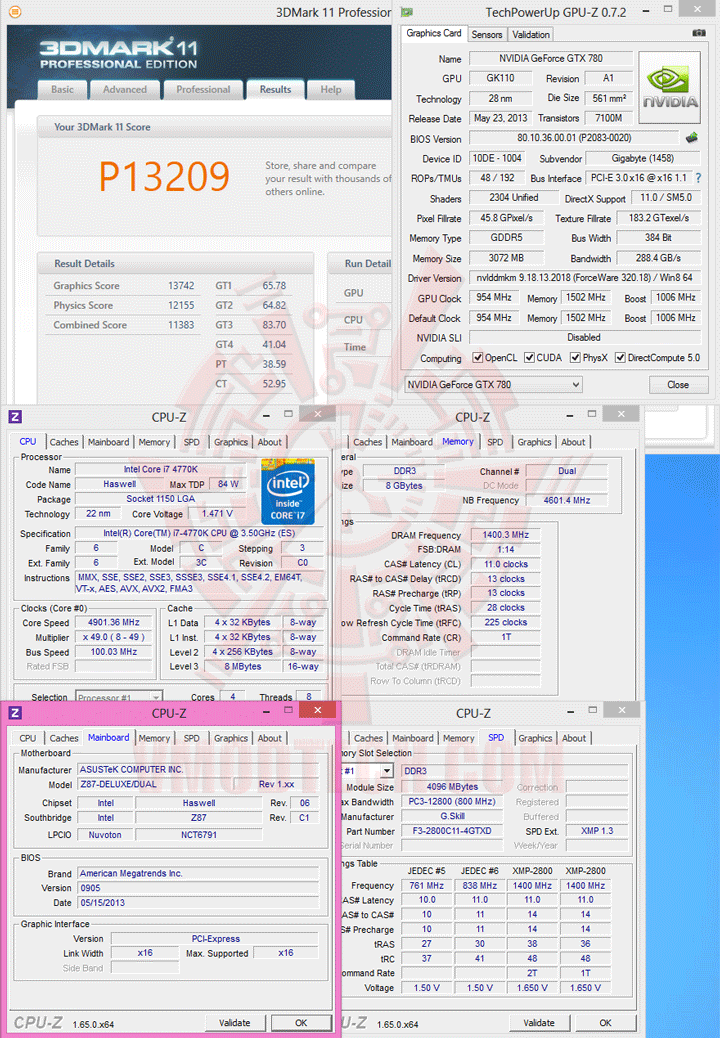

3DMark 11

11 ASUS Z87 DELUXE/DUAL Motherboard Review

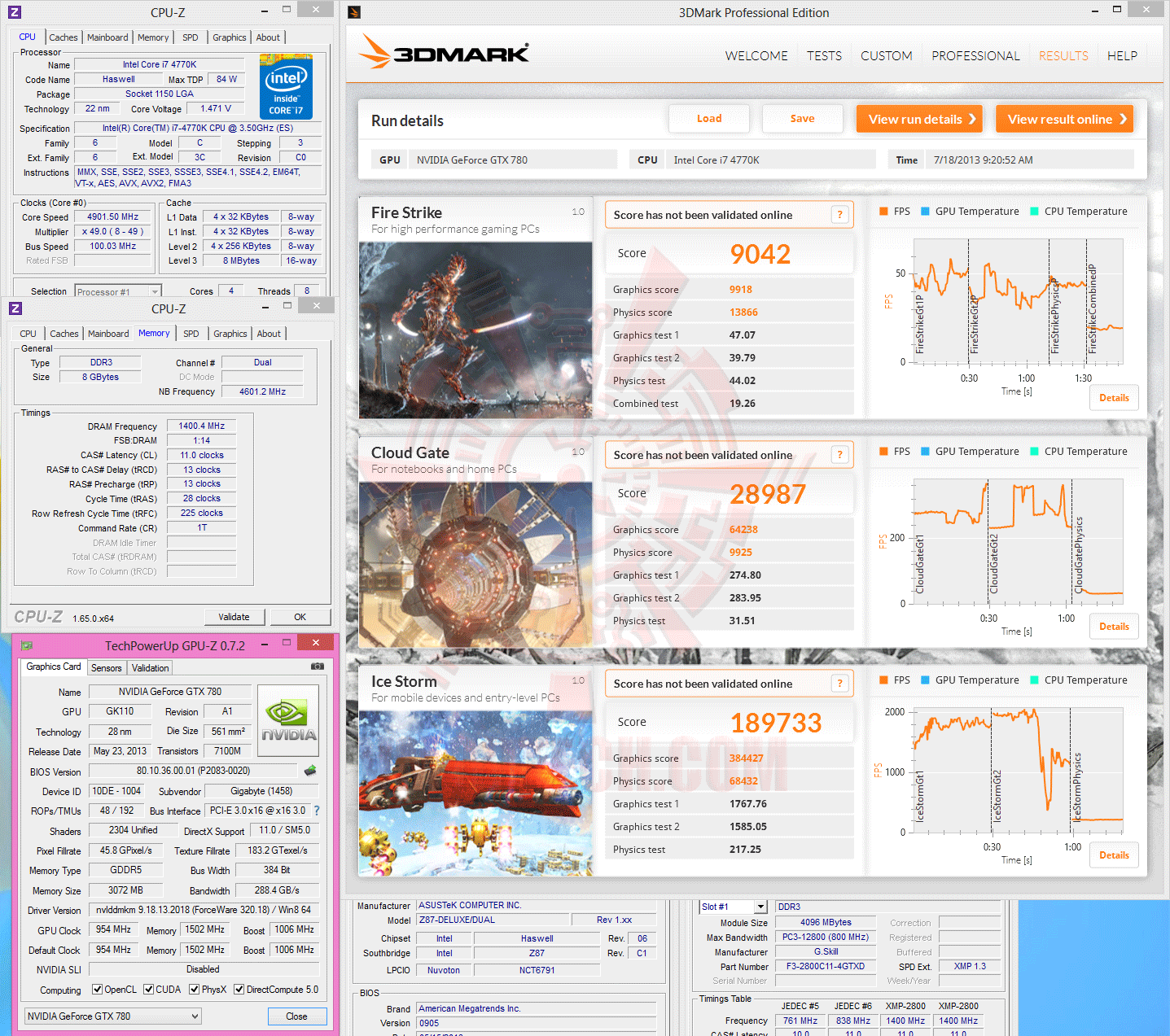

3DMark

13 ASUS Z87 DELUXE/DUAL Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS Z87 DELUXE/DUAL Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS Z87 DELUXE/DUAL Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.7 FPS

AquaMark3 HWBOT edition

15 ASUS Z87 DELUXE/DUAL Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS Z87 DELUXE/DUAL Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS Z87 DELUXE/DUAL Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS Z87 DELUXE/DUAL Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

dsc 92011 ASUS Z87 DELUXE/DUAL Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS Z87-DELUXE/DUAL ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการ Features ต่างๆเทพๆแบบครบครันยันอนาคตอย่าง NFC Express , Dual Thunderbolt ฯลฯ และความรุนแรงในการโอเวอร์คล็อคในระดับสุดยอด โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,901MHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆ แถมคะแนนความแรงในทุกส่วนสัดที่ออกมาก็แรงกันแบบใช้ได้โดยที่ไม่ต้องออกแรงเหนื่อยกันเลยครับ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราทองแววววาวกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่สุดแห่ง Z87 ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS Z87 DELUXE/DUAL Motherboard Reviewvmod award innovation best ASUS Z87 DELUXE/DUAL Motherboard Review

.
