สวัสดีทุก ท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดของทาง INTEL ซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 48 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมากันครับ และคราวนี้ก็จะในแบรนด์ดังอีกยี่ห้อนั่นก็คือ ASUS ที่เราคุ้นเคยกันดีอีกยี่ห้อหนึ่งถึงประสิทธิภาพการทำงานรวมไปถึงรูปลักษณ์ดีไซน์ที่สวยงาม ซึ่งวันนี้เราก็มีความภูมิใจเสนอมาเธอร์บอร์ดรุ่นใหม่ล่าสุด ที่มากันในชื่อรุ่นเต็มๆว่า ASUS Z87-DELUXE/QUAD ซึ่งมีฟีเจอร์การทำงานที่หลากหลายไม่ว่าจะเป็นระบบ Dual Intelligent Processors 4 with 4-Way Optimization ที่สามารถเลือกการทำงานที่เหมาะสมกับการใช้งานเพียงแค่คลิกเดียวก็แรงได้หรือประหยัดพลังงานได้เช่นกัน รวมถึงอุปกรณ์เชื่อมต่อ PC ของท่านให้ง่ายต่อการควบคุมด้วยสมาร์ทโฟนของอุปกรณ์เชื่อมต่ออย่าง NFC EXPRESS ที่ควบคุมการทำงานรวมไปถึงโอนถ่ายข้อมูลได้อีกด้วย และอีกอย่างที่ขาดไม่ได้สำหรับเมนบอร์ดในแบรนด์ยี่ห้อ ASUS นั่นก็คือระบบ 5X Protection ที่เป็นระบบป้องกันเมนบอร์ดของท่านต่อการเสียหายรวมไปถึงวัสดุอุปกรร์ที่นำมาใช้นั้นทนทานมีอายุที่ยาวนานตามแบบฉบับ ASUS กันนั่นเองครับ สำหรับในวันนี้เรามาชมกันครับว่าเมื่อเมนบอร์ด ASUS Z87-DELUXE/QUAD ทำงานร่วมกับซีพียูตัวแรงอย่าง INTEL I7 4770K จะมีประสิทธิภาพความแรงมากน้อยขนาดไหน ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

ASUS Z87-DELUXE/QUAD Appearance

มากันในกล่องสีดำครับบอกฟีเจอร์และชื่อรุ่น

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆ , แผ่นไดร์เวอร์ , สาย SATA 3ชุด , ฝาหลัง,  สาย SLI  , Q-connector(s) (2 in 1) , ครับผม

อุปกรณ์เสริมก็มีมาให้เยอะเช่นกันครับสมกับเป็นเมนบอร์ด DELUXE โดยในรูปจะเป็น ASUS Front Panel USB 3.0 สำหรับเชื่อมต่ออุปกรณ์ต่างๆ

อุปกรณ์เสริมตัวเด่นของเมนบอร์ดอีกตัวนั่นก็คือ NFC EXPRESS box ที่ควบคุมการทำงานด้วยสมาร์ทโฟนรวมไปถึงโอนถ่ายข้อมูลได้อีกด้วย

อุปกรณ์เสริมอีกตัวนั่นก็คือ ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) หรือ WiFi นั่นเองครับหรือในฟีเจอร์เรียกว่า Wi-Fi GO! โดยสามารถเชื่อมต่อการทำงานในระบบ Hotspot ให้กับบรรดาสมาร์ทโฟนและบรรดา Pad ด้วยความแรงถึง 2.4GHz/5GHz เลยทีเดียวครับ

ตัวเมนบอร์ดสีดำสวยงามตัดด้วยซิงค์สีทองสวยงาม

ตัวเมนบอร์ดขนาด ATX ครับขนาด 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ซ๊อกเก็ต 1150 รองรับซีพียูตระกูล Haswell Supports 4th Gen Intel^® Core™ i7 / i5 / i3 / Xeon^® / Pentium^® / Celeron^® in LGA1150 Package เฟสไฟให้มา 16เฟส ASUS DIGI+ VRM แบบเต็มๆพร้อมด้วยฮีตซิงค์ระบายความร้อนสุดสวยสีทองทั้งสองฝั่งเฟสไฟ พร้อมด้วยระบบป้องกันไฟฟ้า ASUS ESD Guards ที่ช่วยปกป้องการจ่ายไฟรวมไปถึงระบบไฟผิดพลาดอีกด้วย

สล๊อตแรม 4ช่องมาตรฐาน Supports 4 x DIMM, Max. 32GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory   ความจุสูงสุด 32GB ครับ และยังรองรับการทำงานระบบ Supports Intel^® Extreme Memory Profile (XMP)

ชิบเซ็ต Intel^® Z87

ช่องเสียบ SATA3 ให้กันมา 10ช่อง แยกเป็นดังนี้ครับ Intel® Z87 chipset : 6 x SATA 6Gb/s port(s),สีเหลือง และ ASMedia® ASM1061 controller : 4 x SATA 6Gb/s port(s), สีน้ำตาลเข้ม

สล๊อตเชื่อมต่ออุปกรณ์มี 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) ถ้าใส่การ์ดจอใบเดียววิ่งที่ 16X ครับถ้าต่อ 2ตัวขึ้นไปไม่ว่าจะ SLI หรือ Crossfire จะวิ่งที่ 8X ครับ  , 4 x PCIe 2.0 x1

Debug Code แสดงผลการทำงานต่างๆ และ Clear CMOS button(s)

สวิตช์ปรับแต่งการทำงานต่างๆ DirectKey Button(s) , TPU switch(es) , EPU switch(es)

ปุ่ม Power-on button(s) และ Reset button(s) ก็มีมาให้ใช้งานแบบสะดวกสบายครับ

ช่อง เชื่อมต่อ อุกรณ์ด้านหลังประกอบด้วย 2 x Thunderbolt™ 2 Ports , 1 x HDMI , 2 x LAN (RJ45) port(s) , 6 x USB 3.0 (blue) , 4 x USB 2.0 , 1 x Optical S/PDIF out , 6 x Audio jack(s) , 1 x USB BIOS Flashback Button(s) , 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0/3.0+HS)

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4770K Retail
.Thermal Grease	..GELID GC-ETREME
.Motherboard	. ASUS Z87-DELUXE/QUAD
.Memory	..Apacer Thunderbird 8GB 2933 CL12-14-14-35 1.65V
.Graphic Card	. AMD R9 290 CROSSFIRE 2GPU
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail ตัวใหม่ล่าสุดจากอินเทลครับผม…

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

CPU-Z

INTEL CORE I7 4770K

วันนี้ทดสอบกันที่ความเร็ว 4.8Ghz ไฟเลี้ยงซีพียู Vcore 1.39V NB Frequency 4800 Mhz บัสแรม 2933Mhz CL11-14-14-35-270 1T 1.78V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ

GPUZ

สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 Crossfire ครับ โดยเล่นกันแบบเดิมๆ

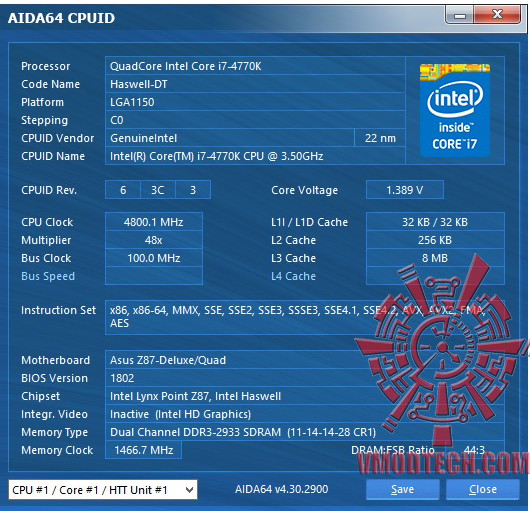

AIDA64

Mainbord

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

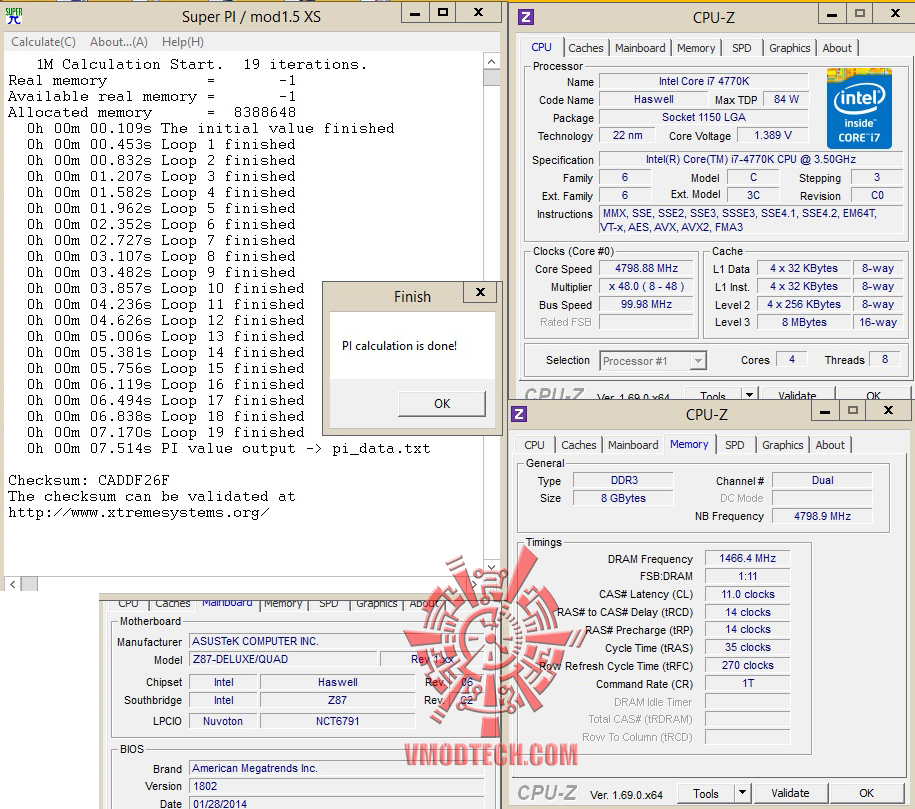

SuperPI 1M 1 Thread

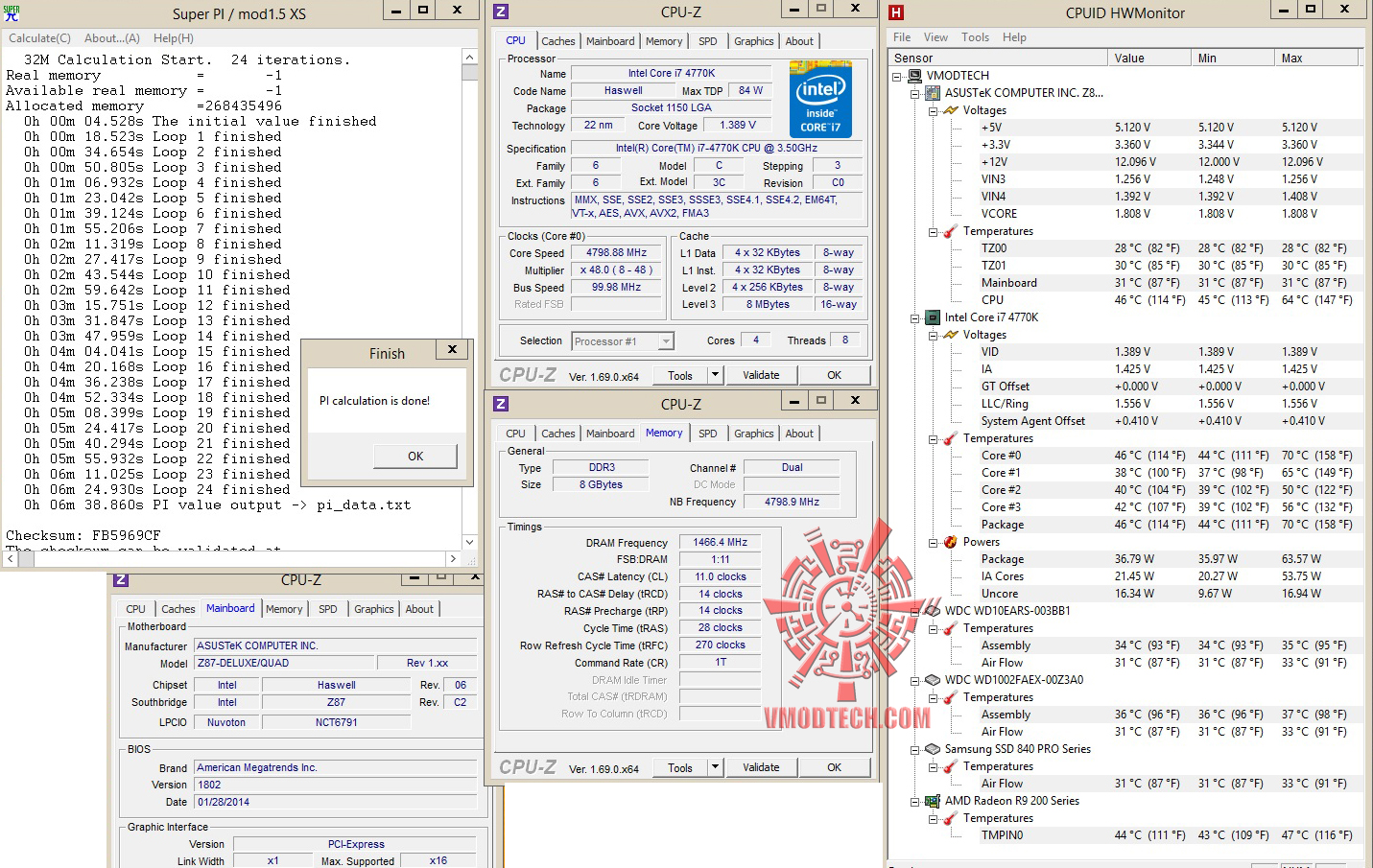

SuperPI 32M 1 Thread

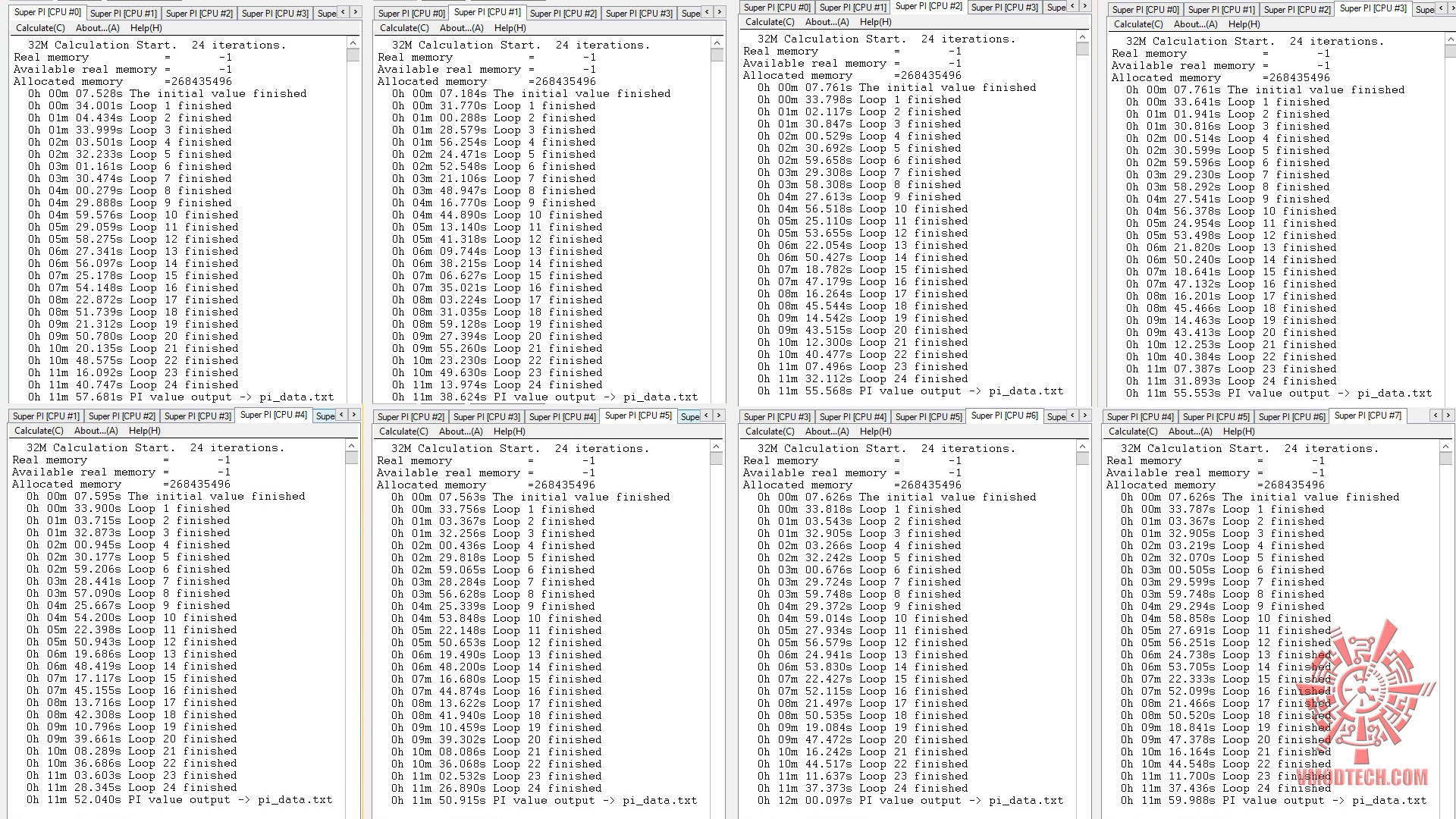

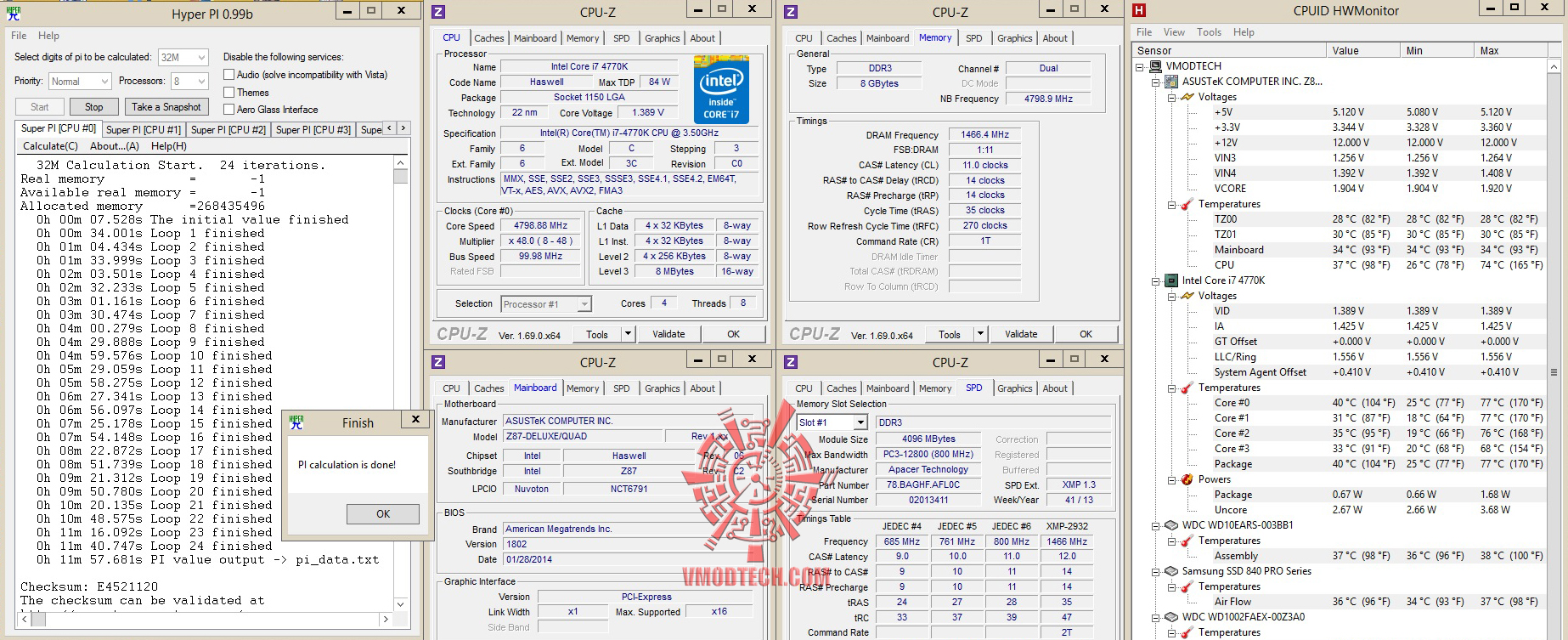

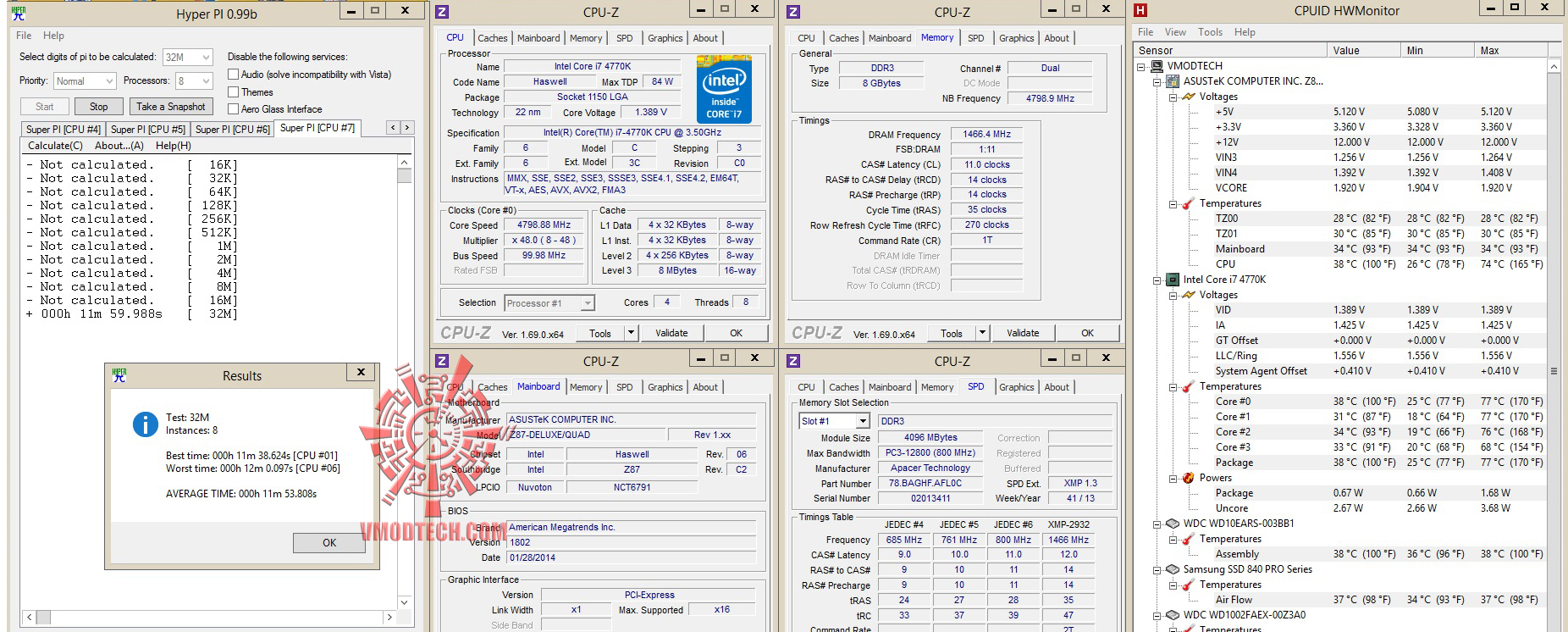

HyperPI 32M 8 Threads

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 7.514วินาที , 32MB จบไป6นาที 38.86วินาที แรงในระดับมาตราฐาน 4.8Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

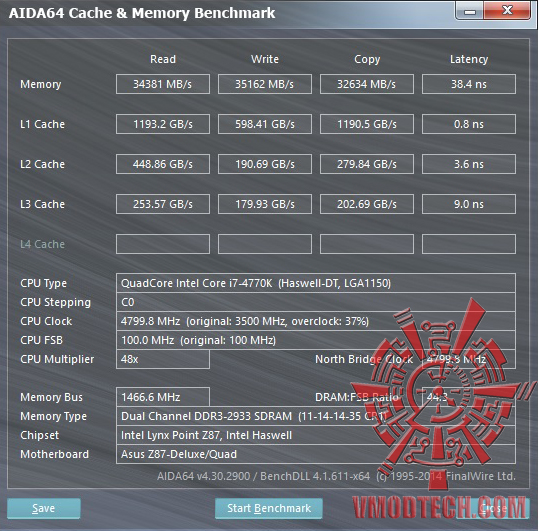

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 34381MB/s เลยทีเดียวครับกับคอนฟิกที่ผมไม่ได้กด Timing สักเท่าไหร่ก็แรงได้ดีเลยทีเดียวด้วยบัสแรม 2933Mhz ค่าCL สบายๆ

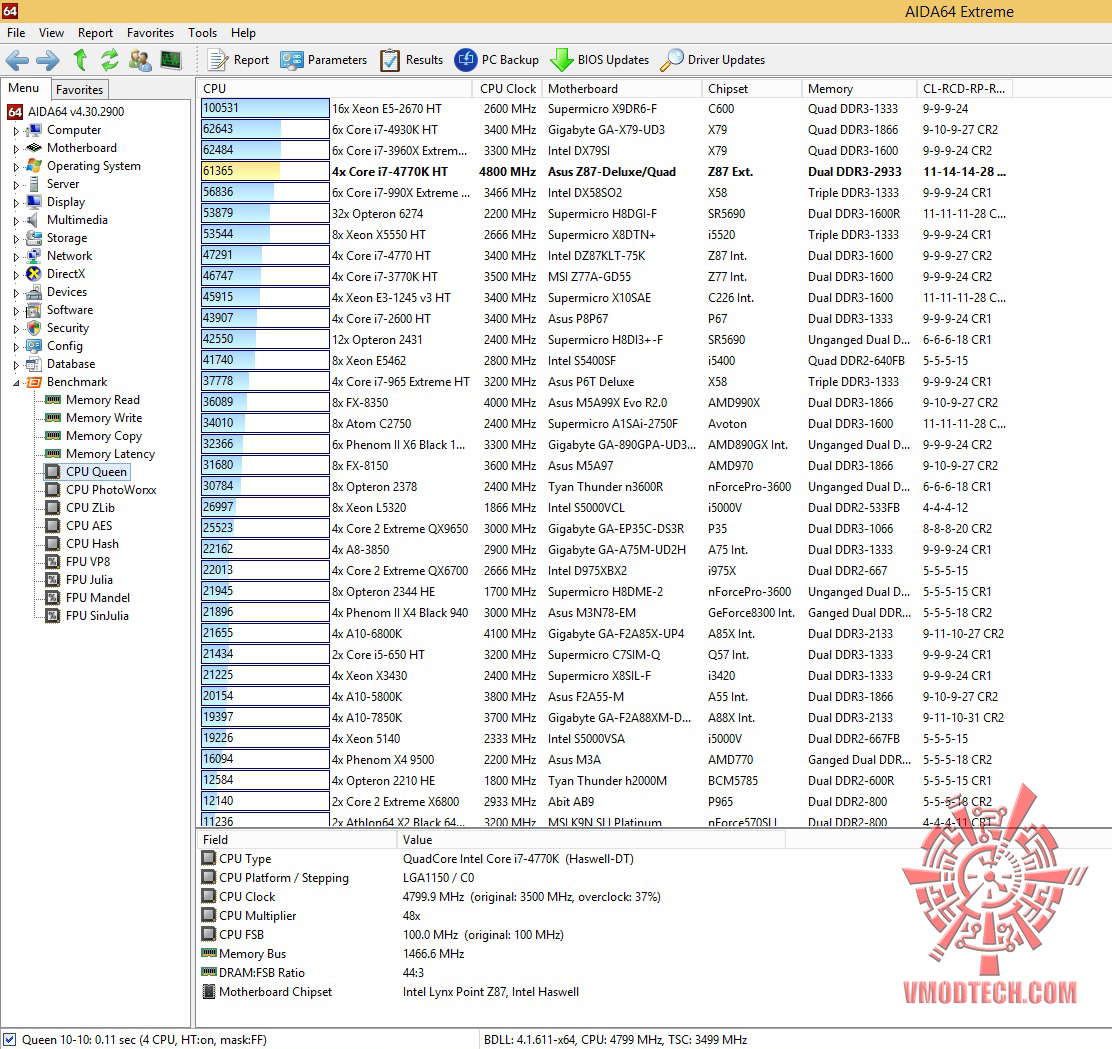

CPU Queen

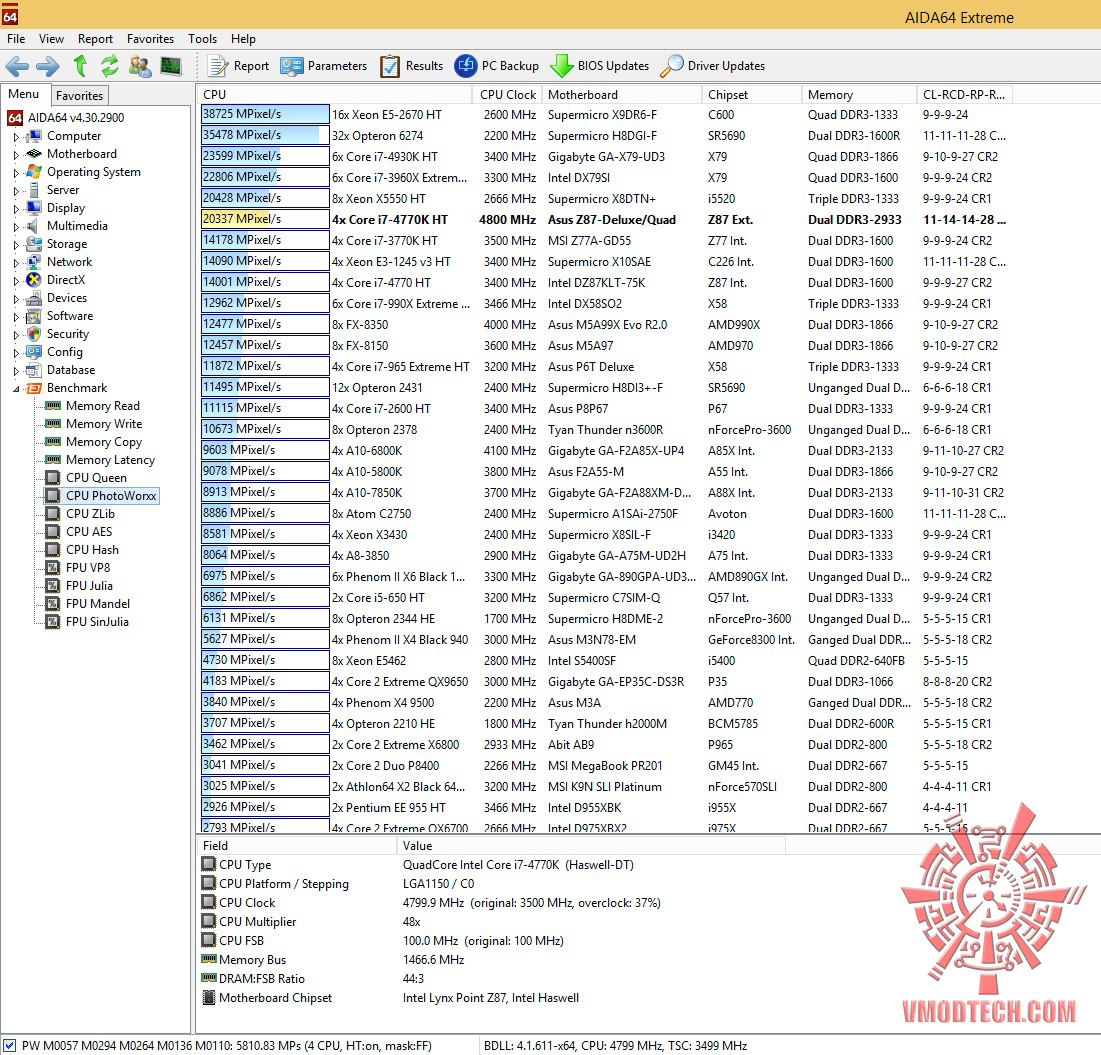

CPU PhotoWorxx

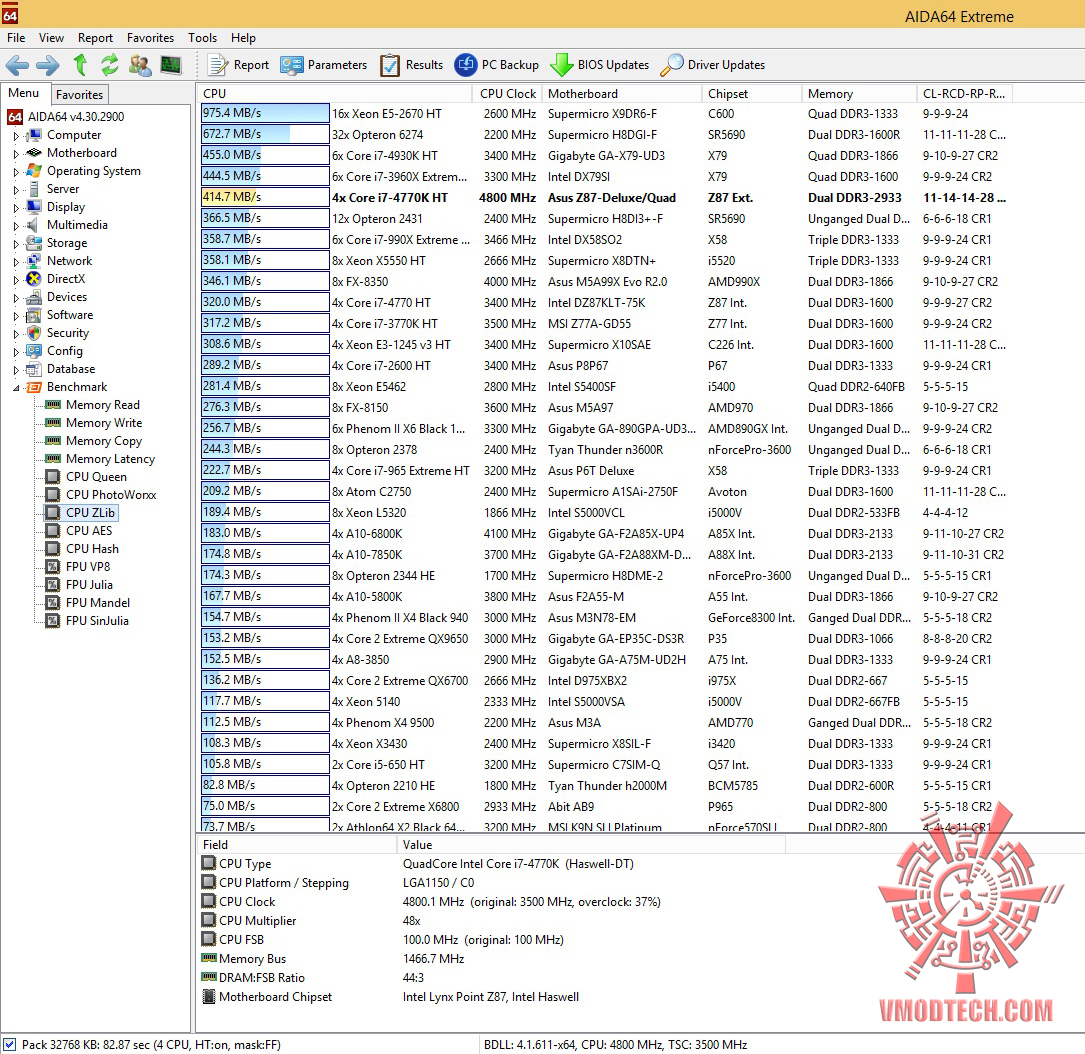

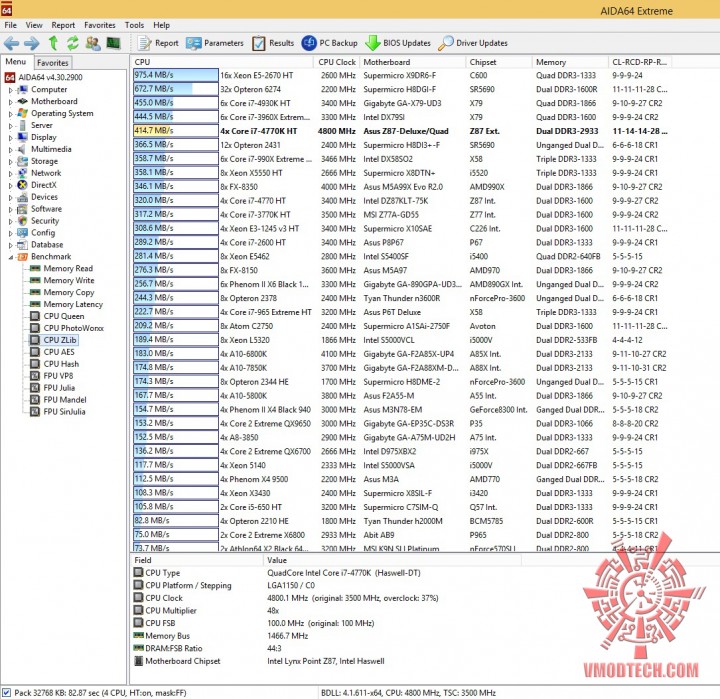

CPU ZLib

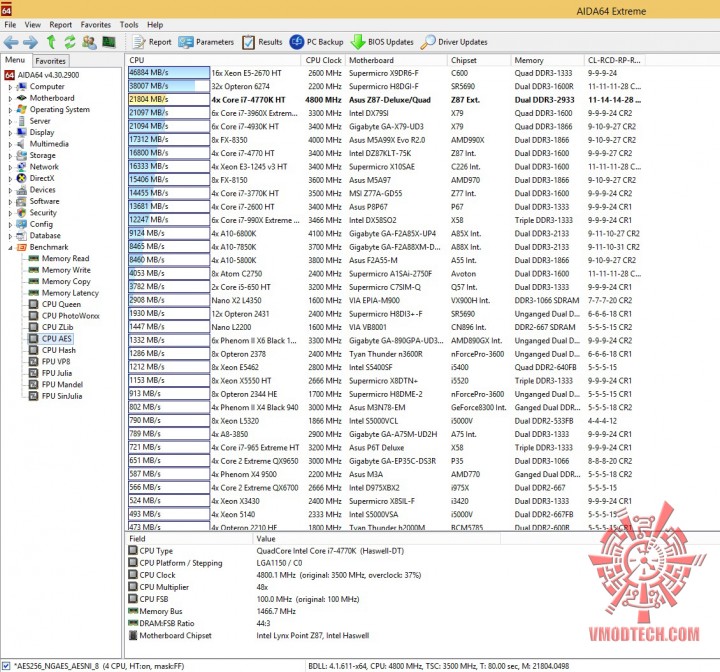

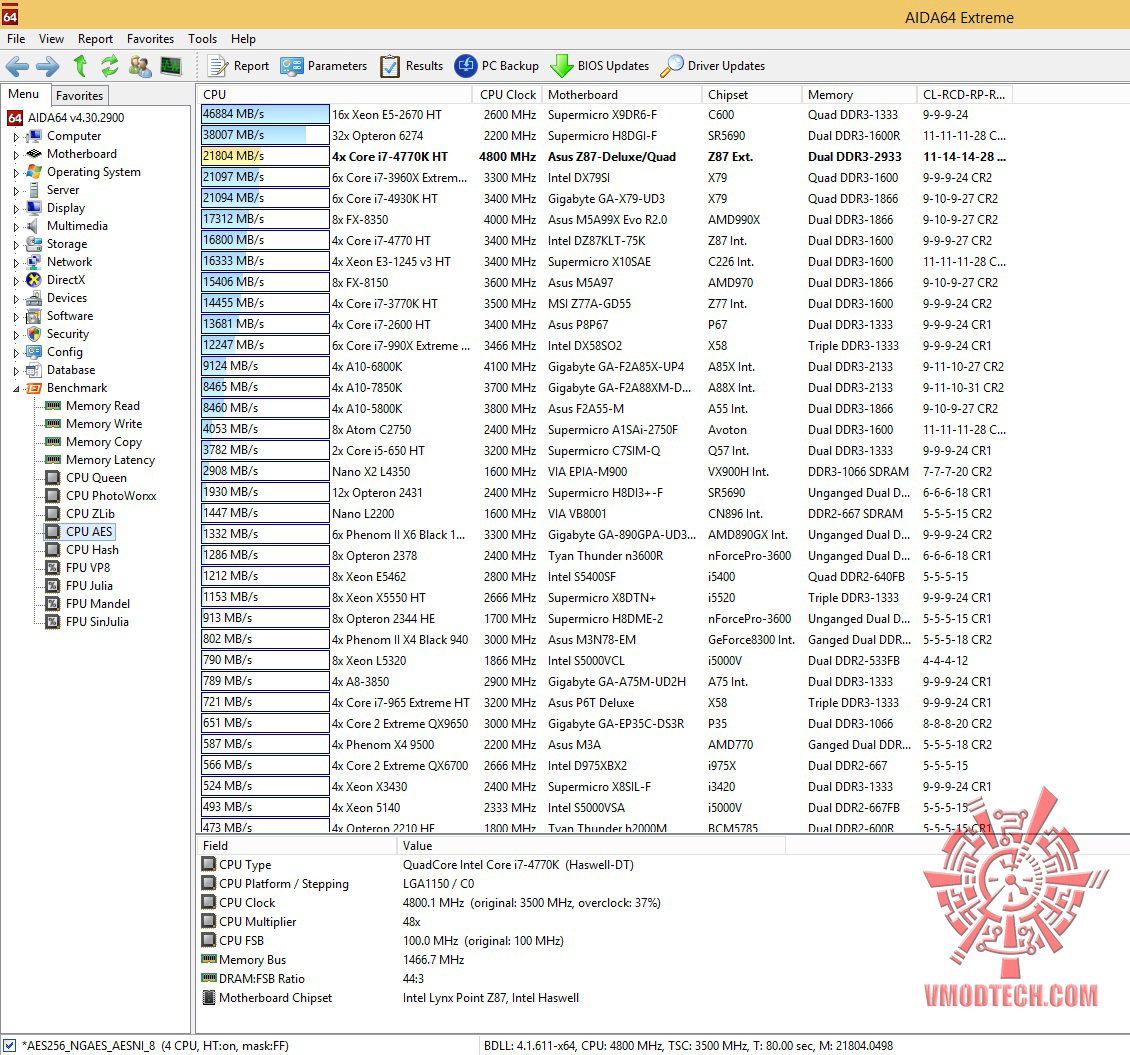

CPU AES

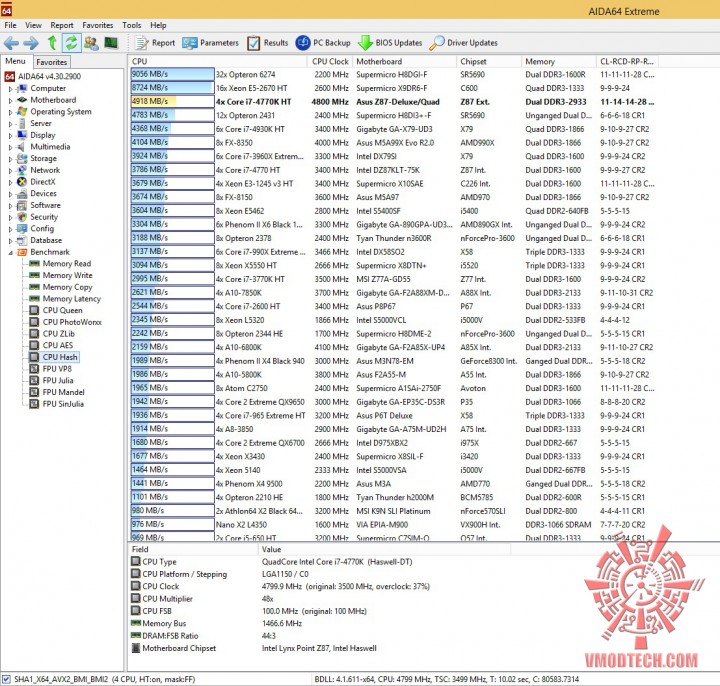

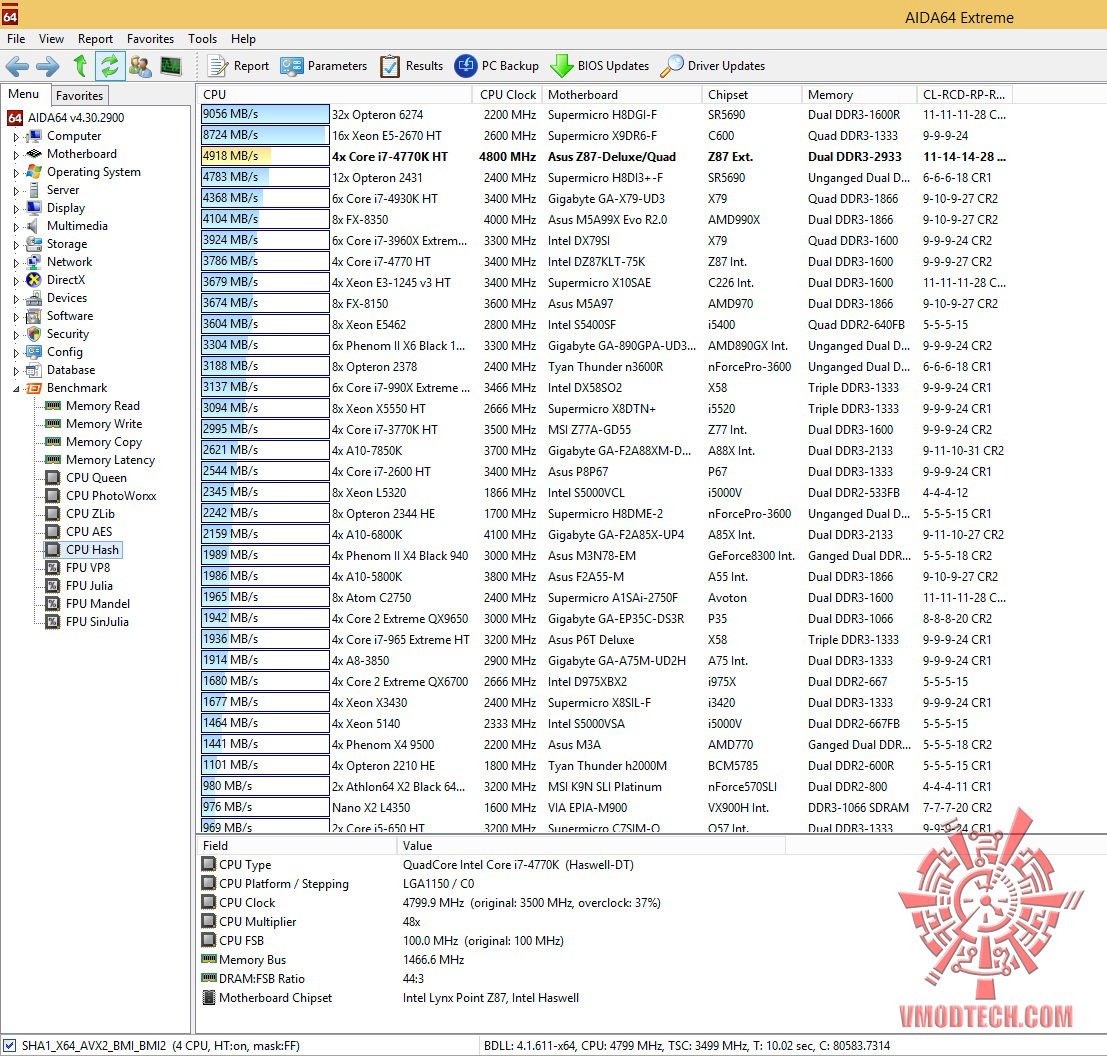

CPU Hash

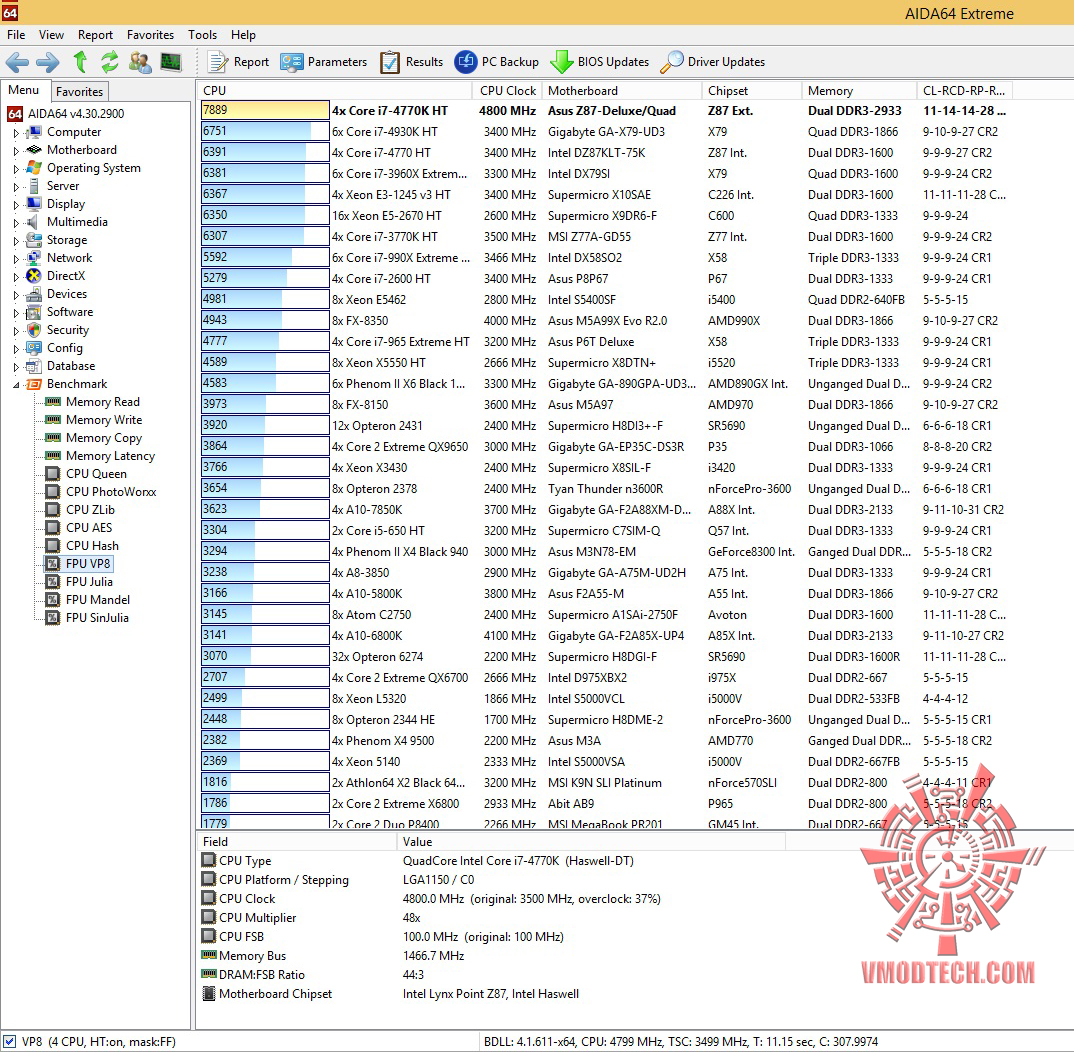

FPU VP8

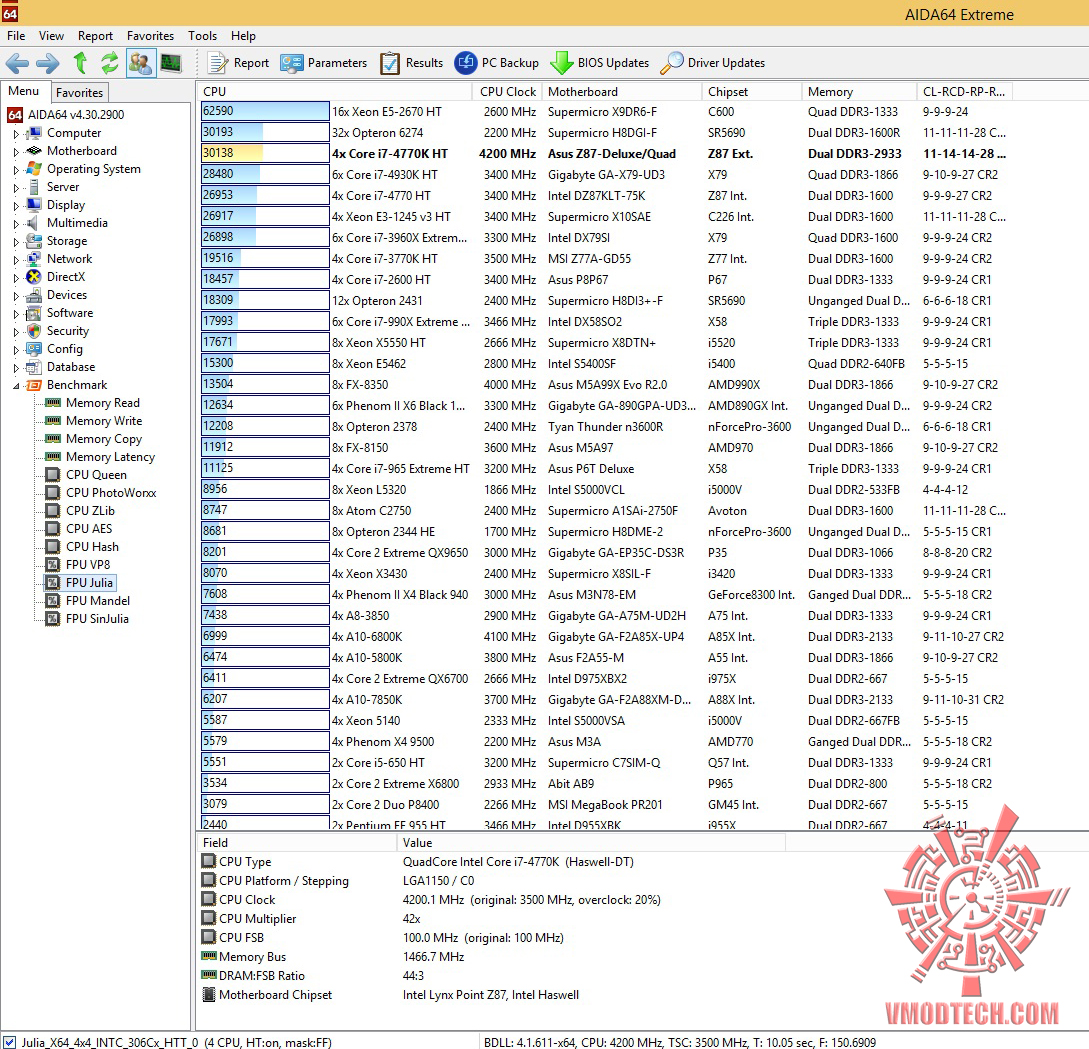

FPU Julia

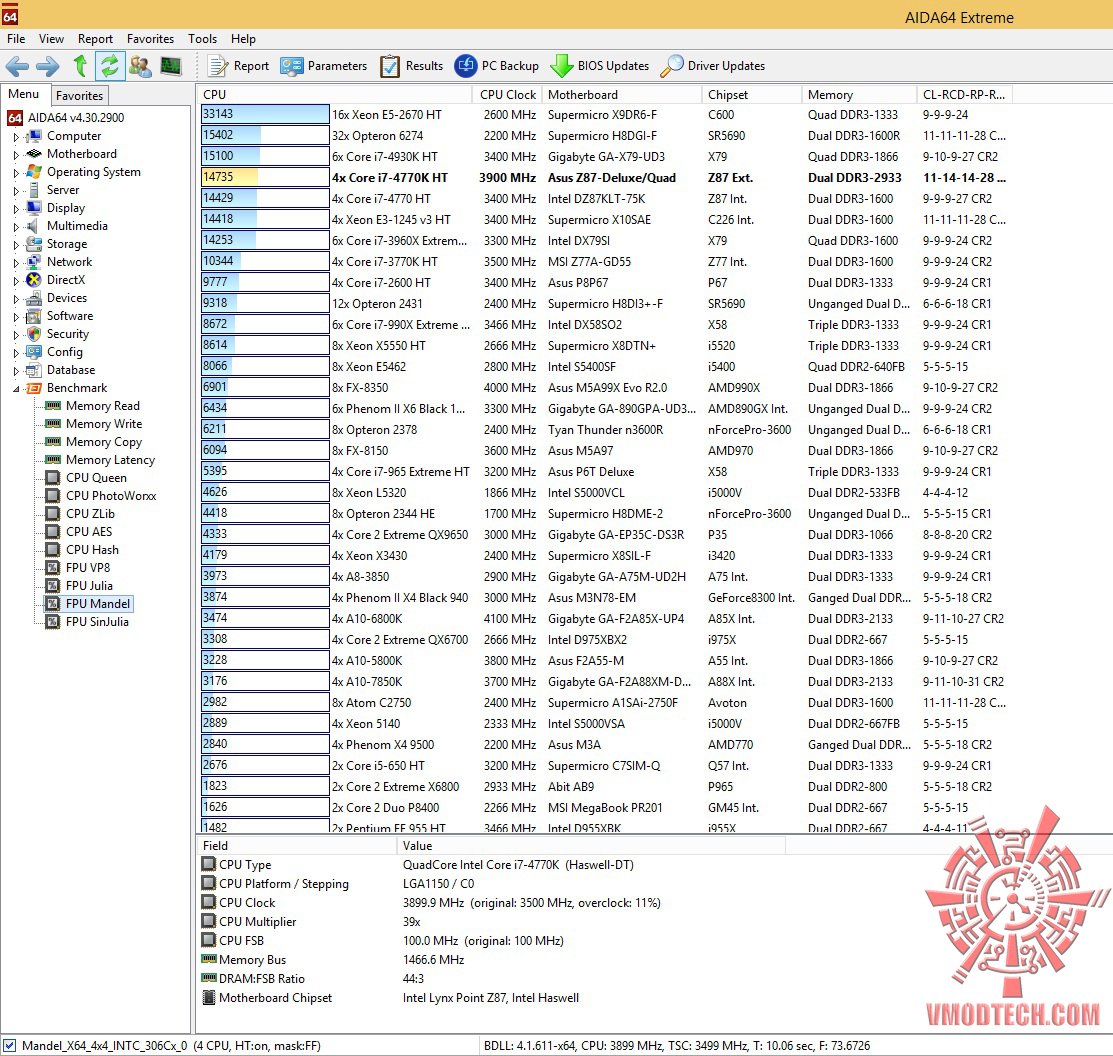

FPU Mandel

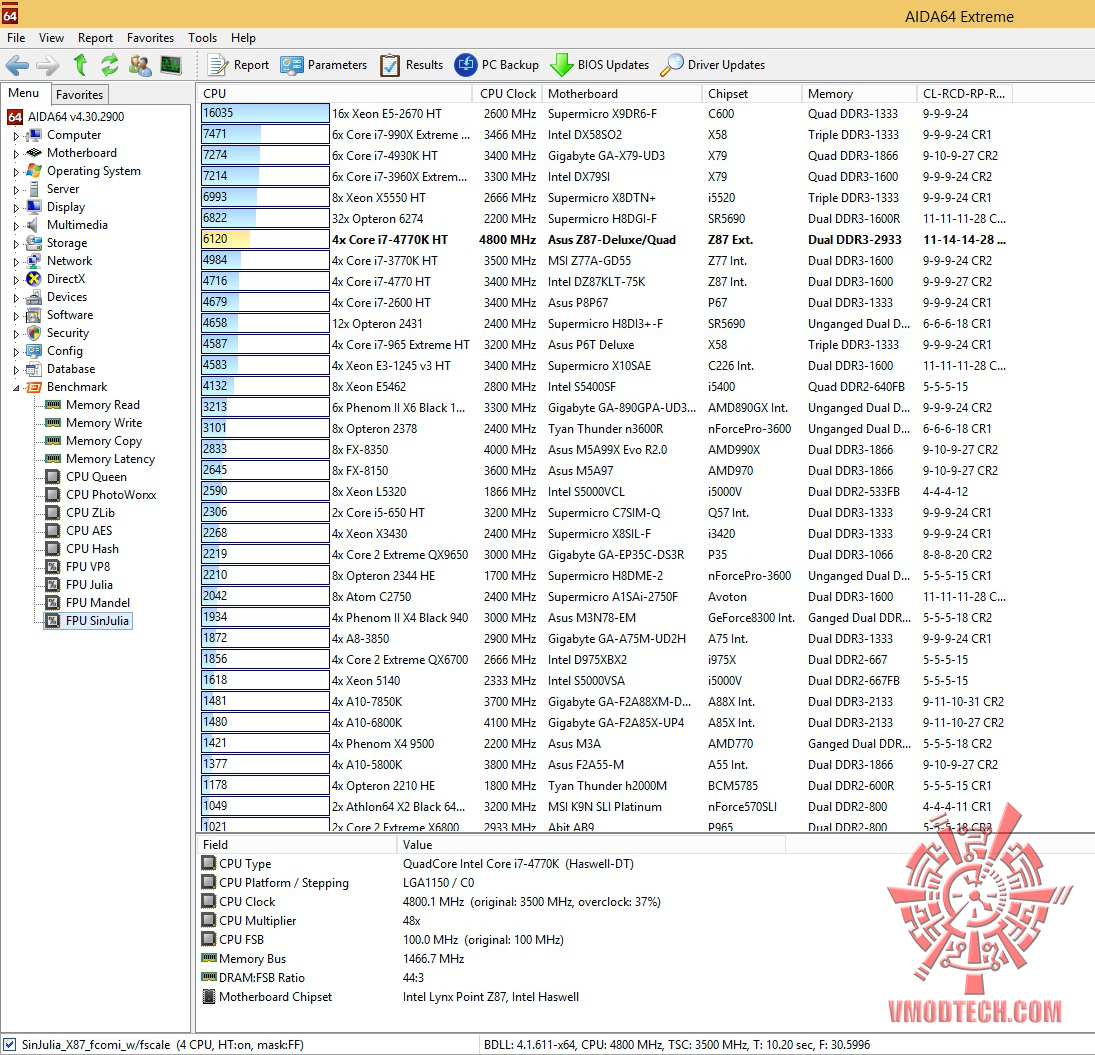

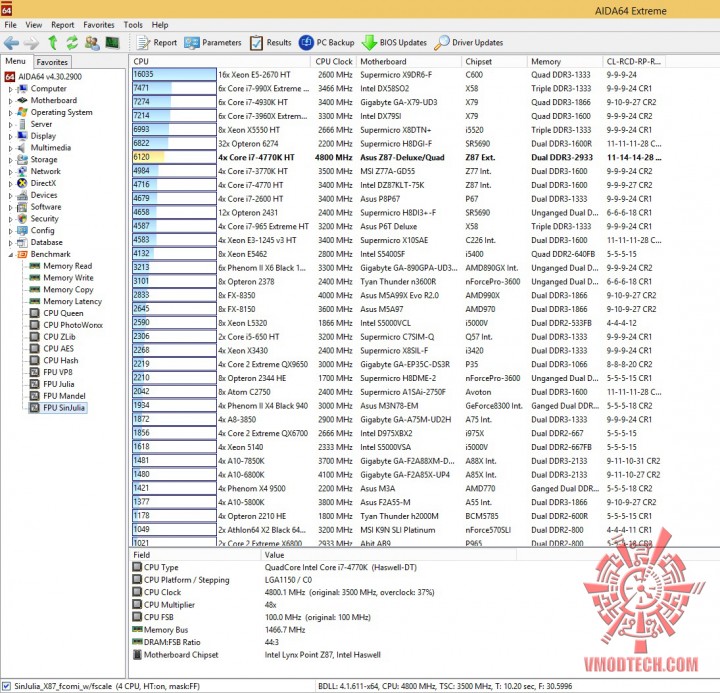

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

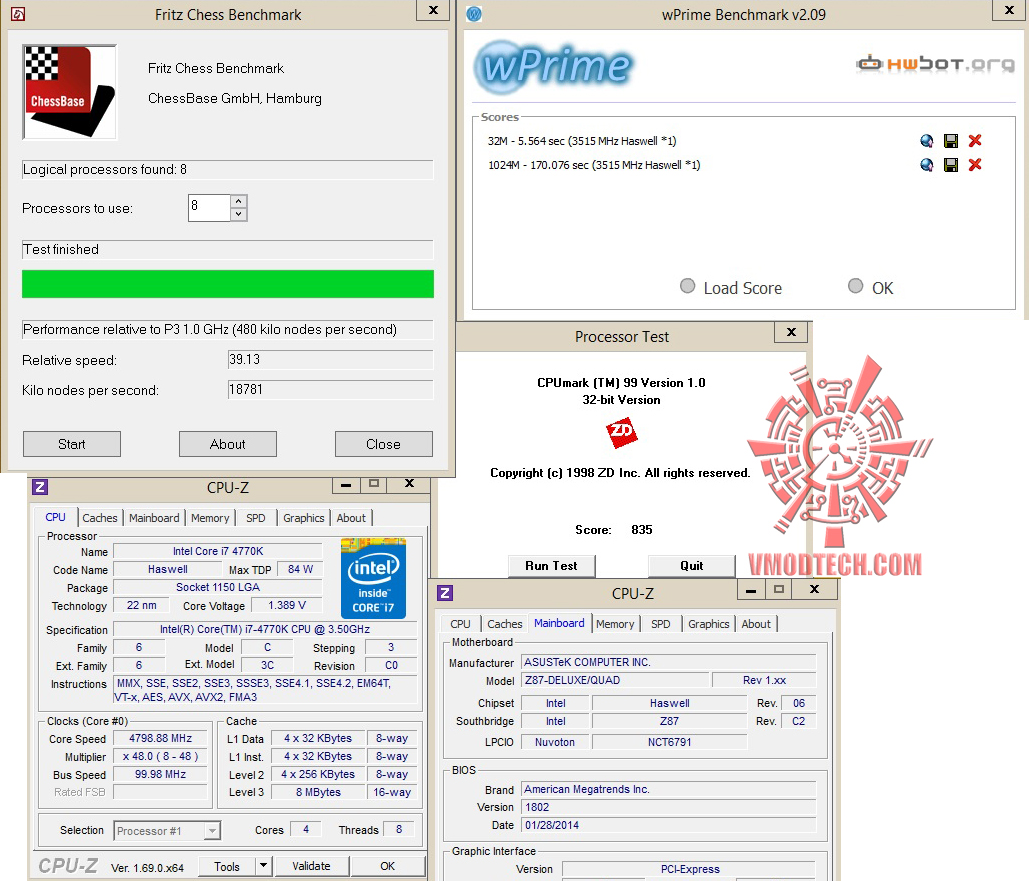

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

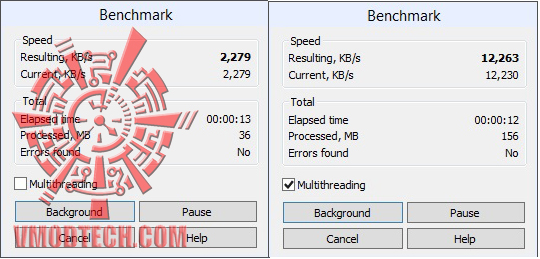

WINRAR 5.0

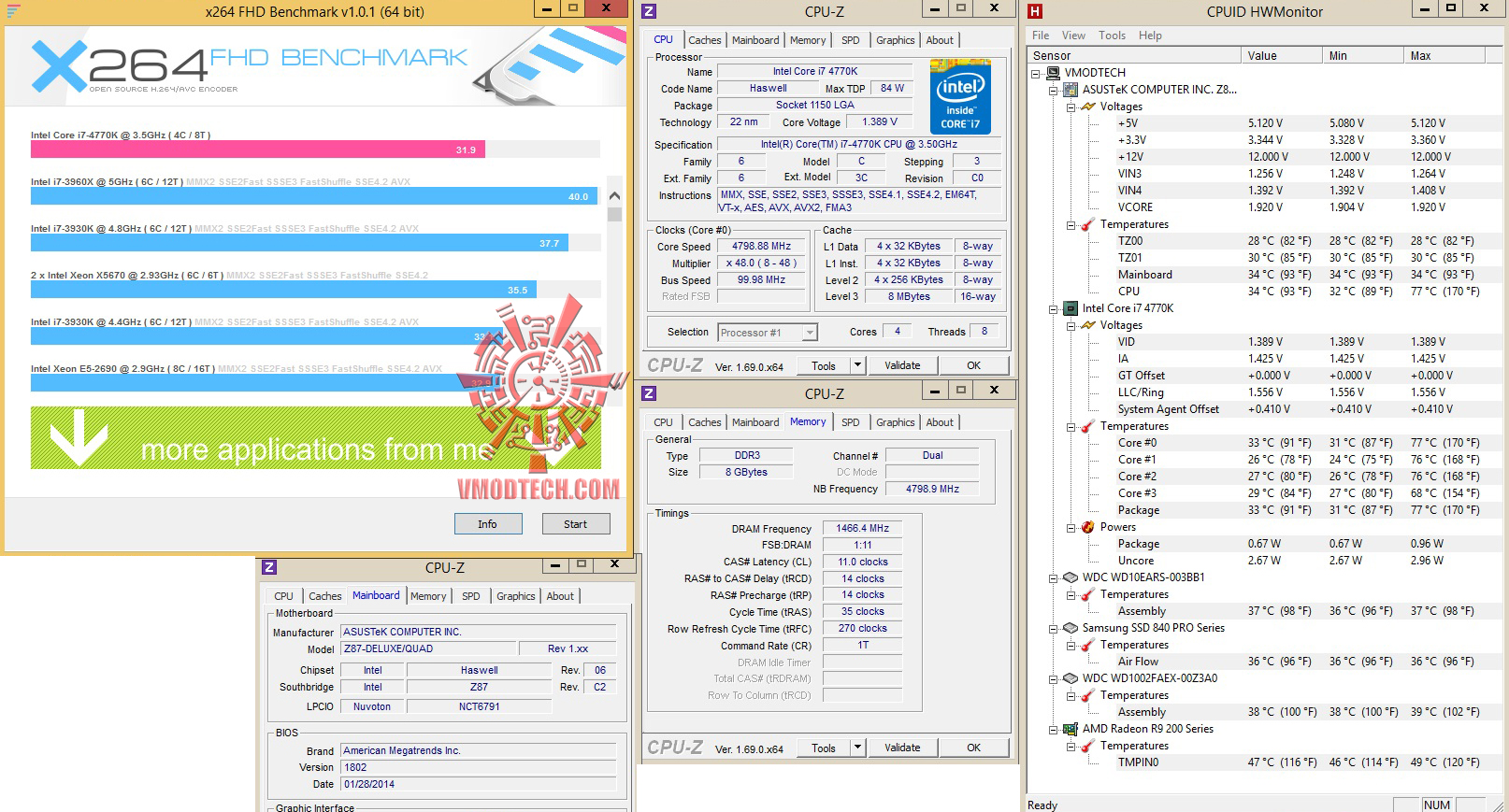

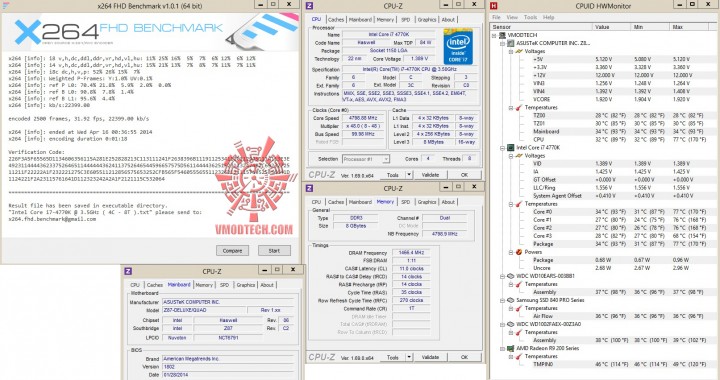

X264 FHD

แรงกัน ถ้วนหน้าจริงๆ X264 กดกันไป 31.92FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 39.13 แรงกันจริงๆและ Winrar กดไป 12K แรงดีเลยทีเดียวครับ

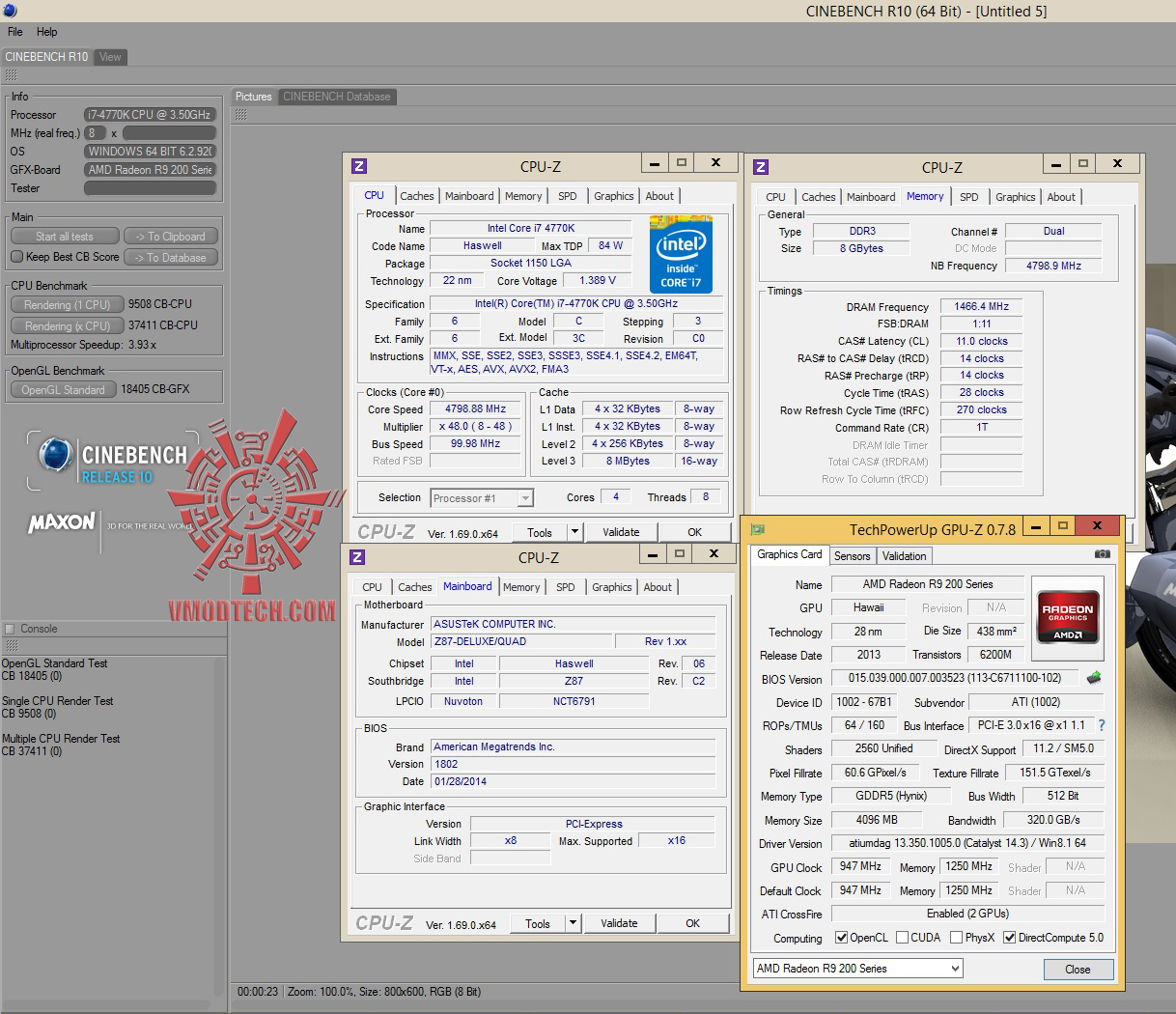

Cinebench 10

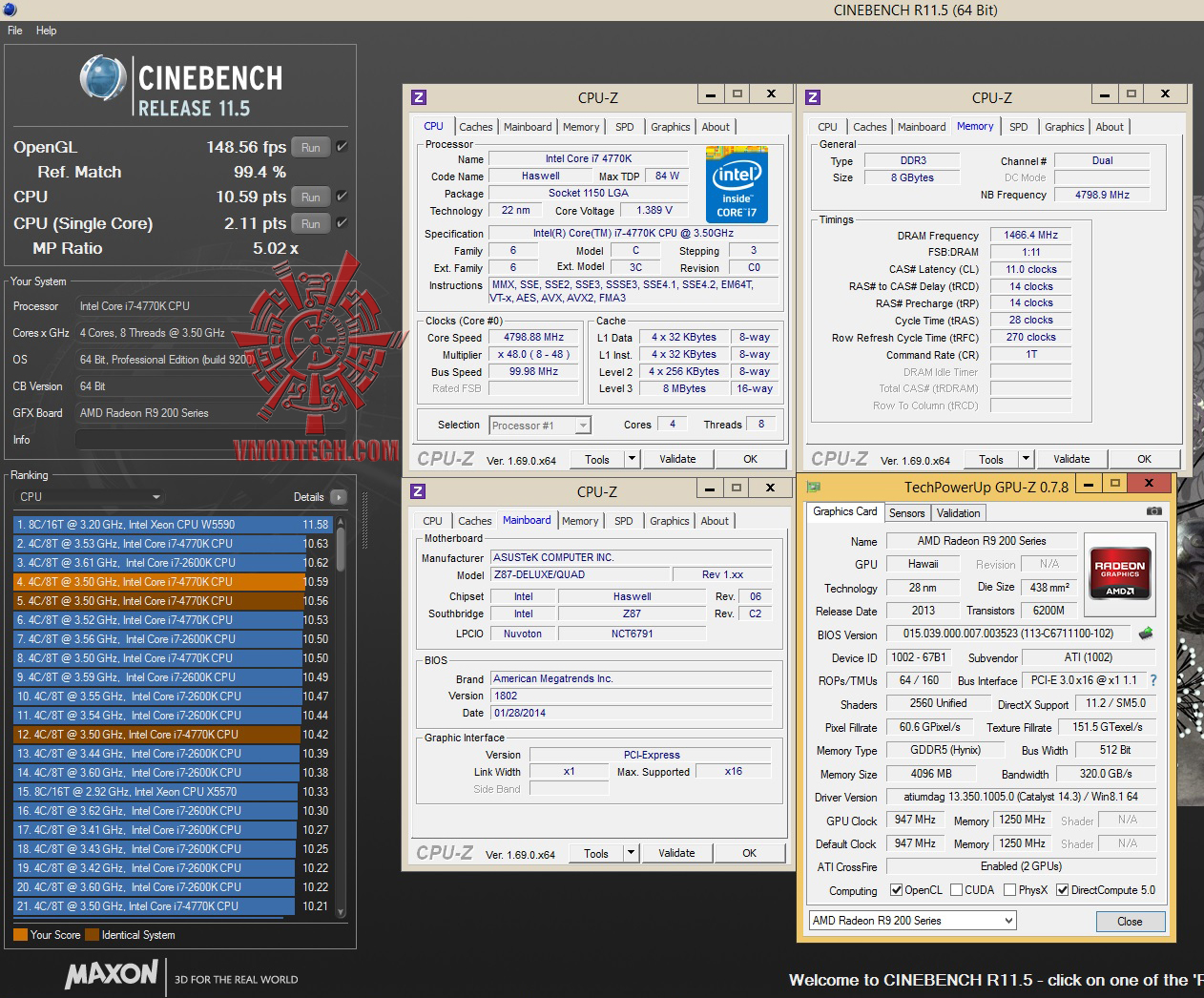

Cinebench 11.5

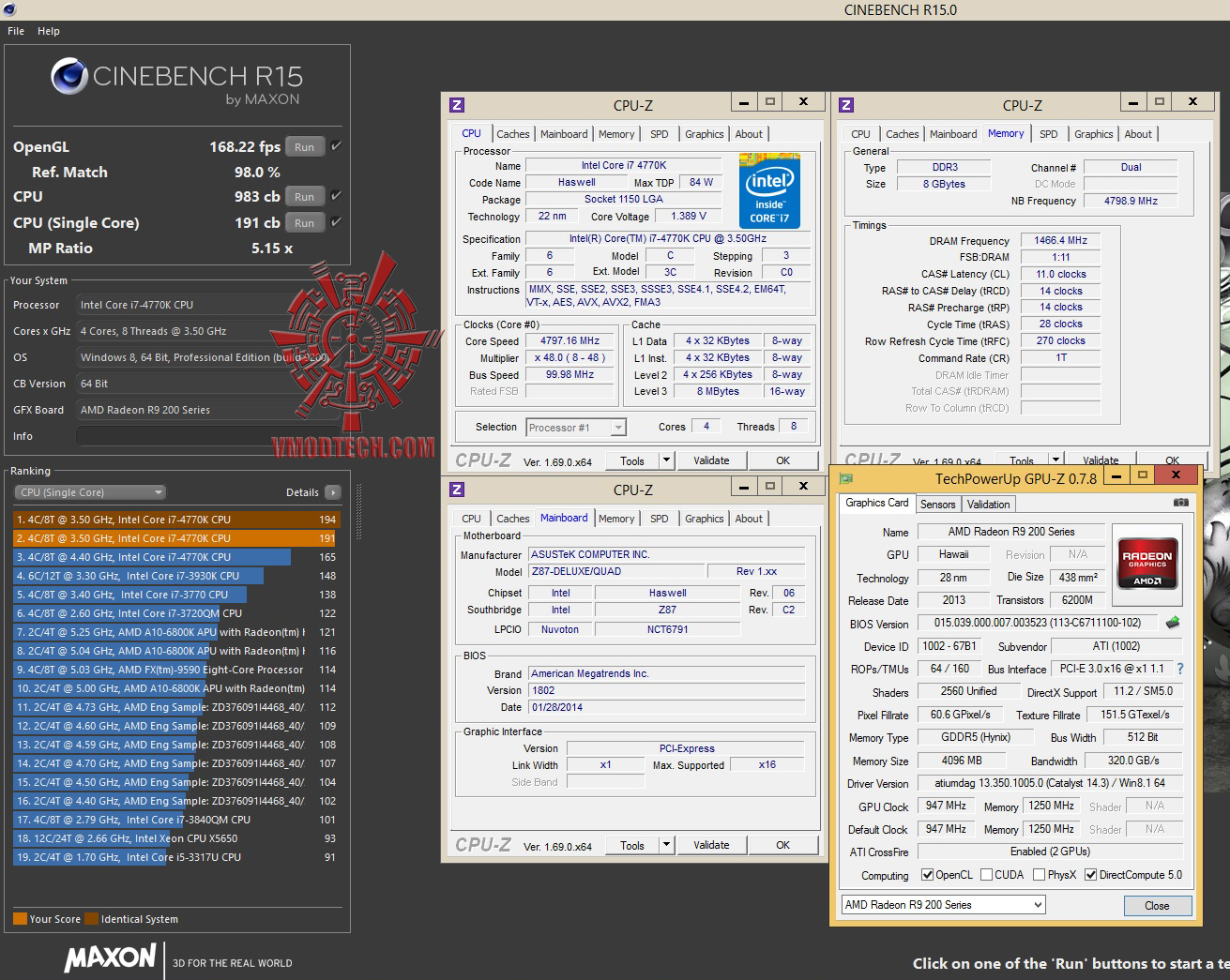

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

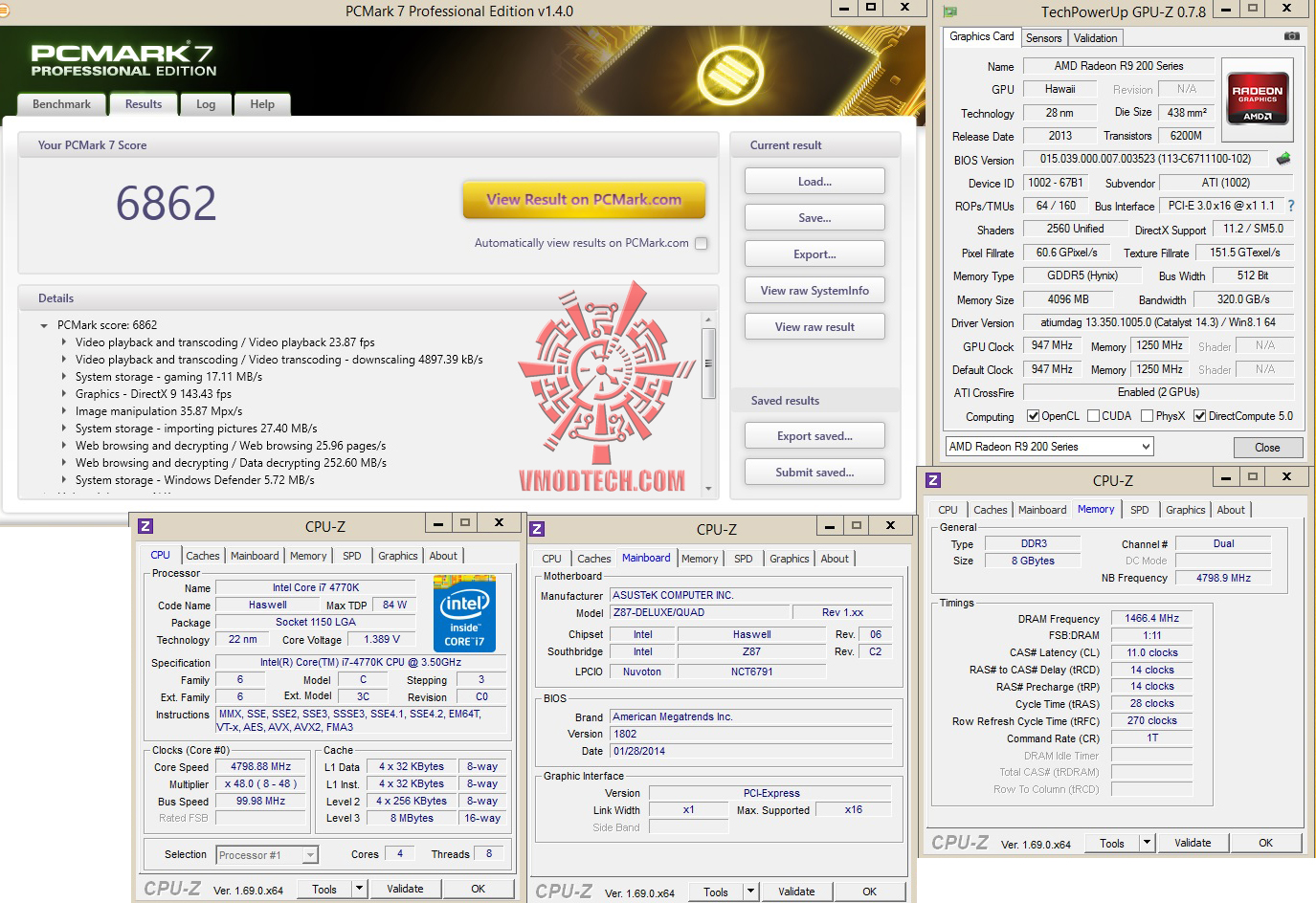

PCMark 7

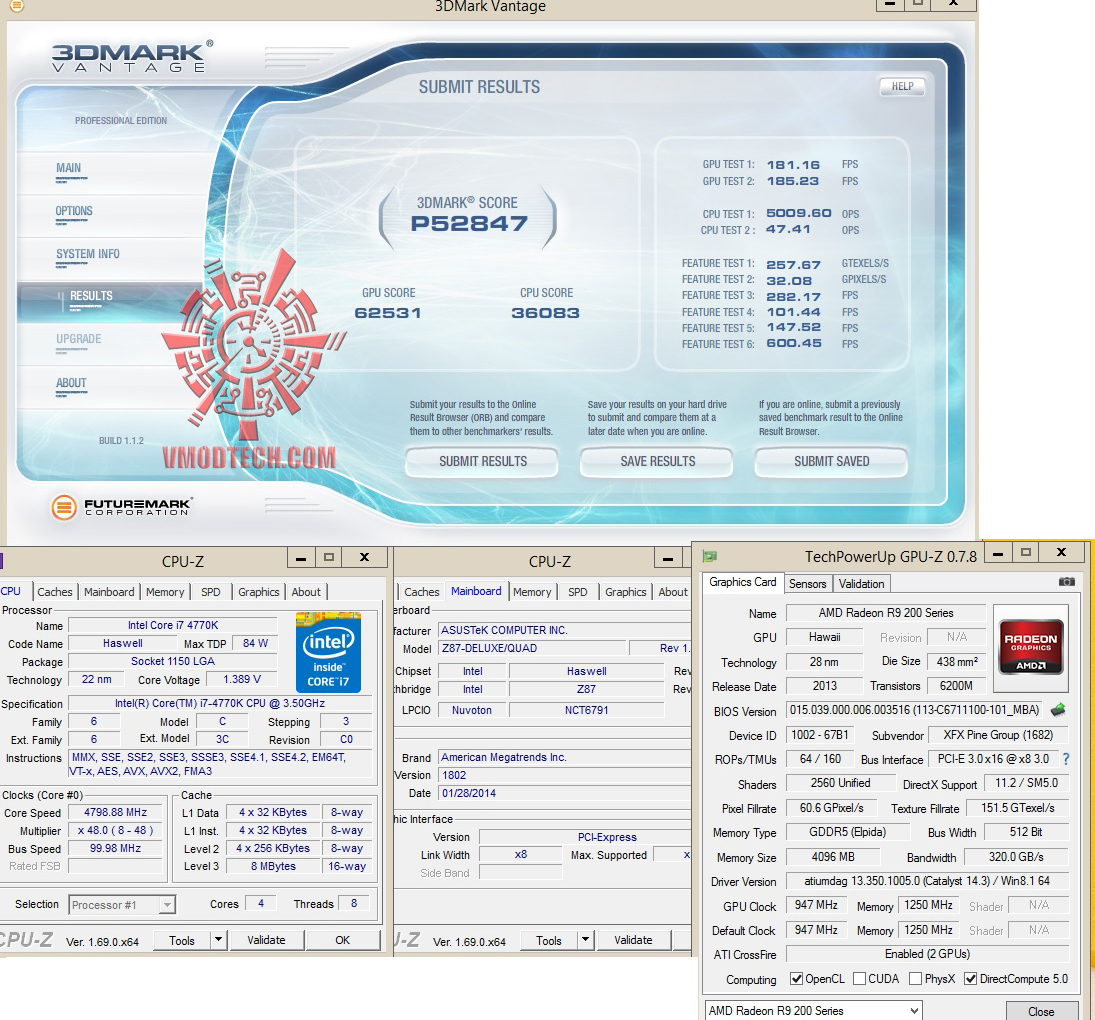

3DMark Vantage

3DMark Vantage กดกันไป 52847คะแนน กันไปแล้วครับ แรงแบบทะลุ 50K กันไปแล้ว

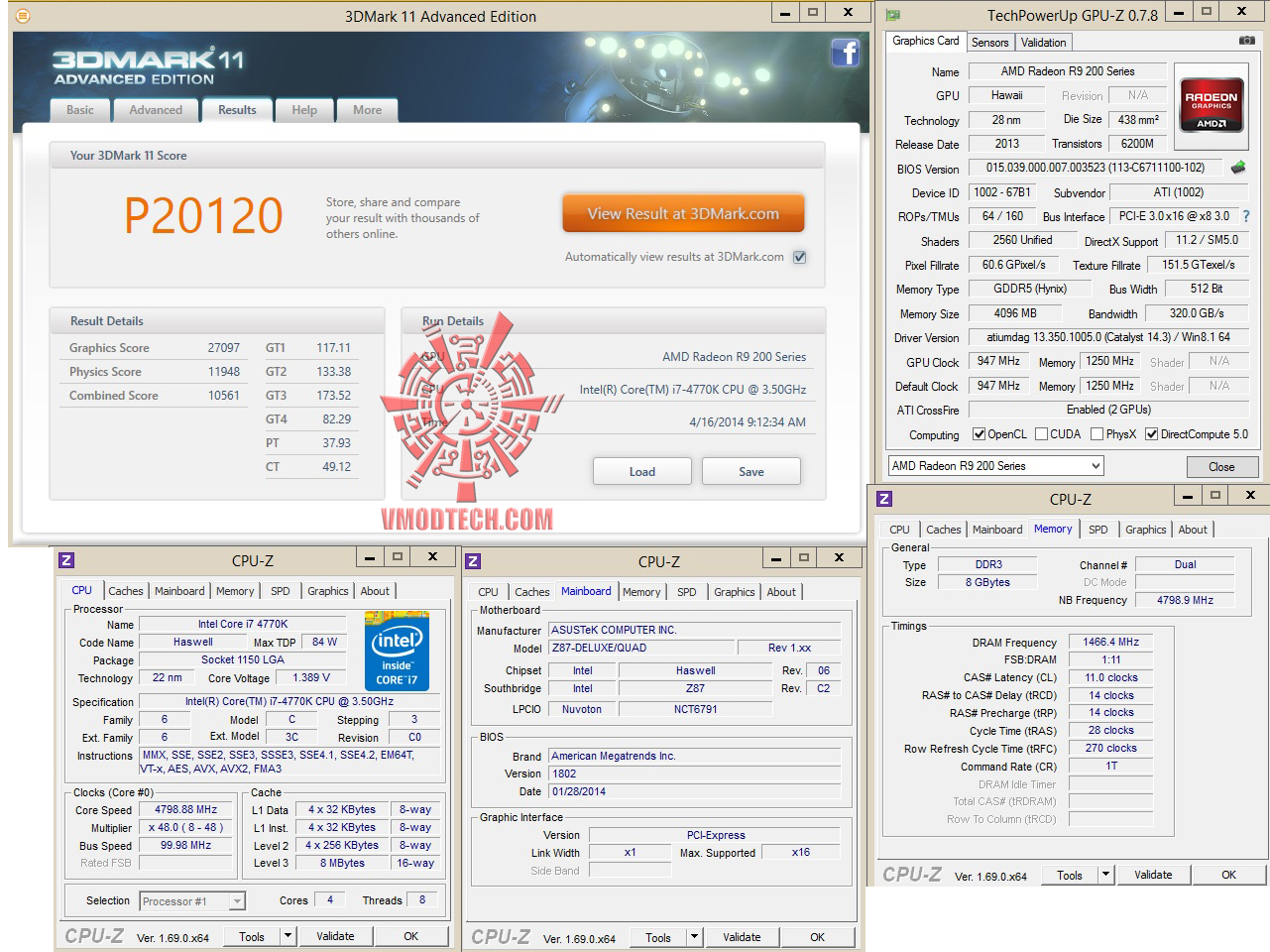

3DMark11

3Dmark11 อยู่ที่ 20120คะแนน แรงแบบทะลุ 20Kกันไปเลยครับ

3DMark

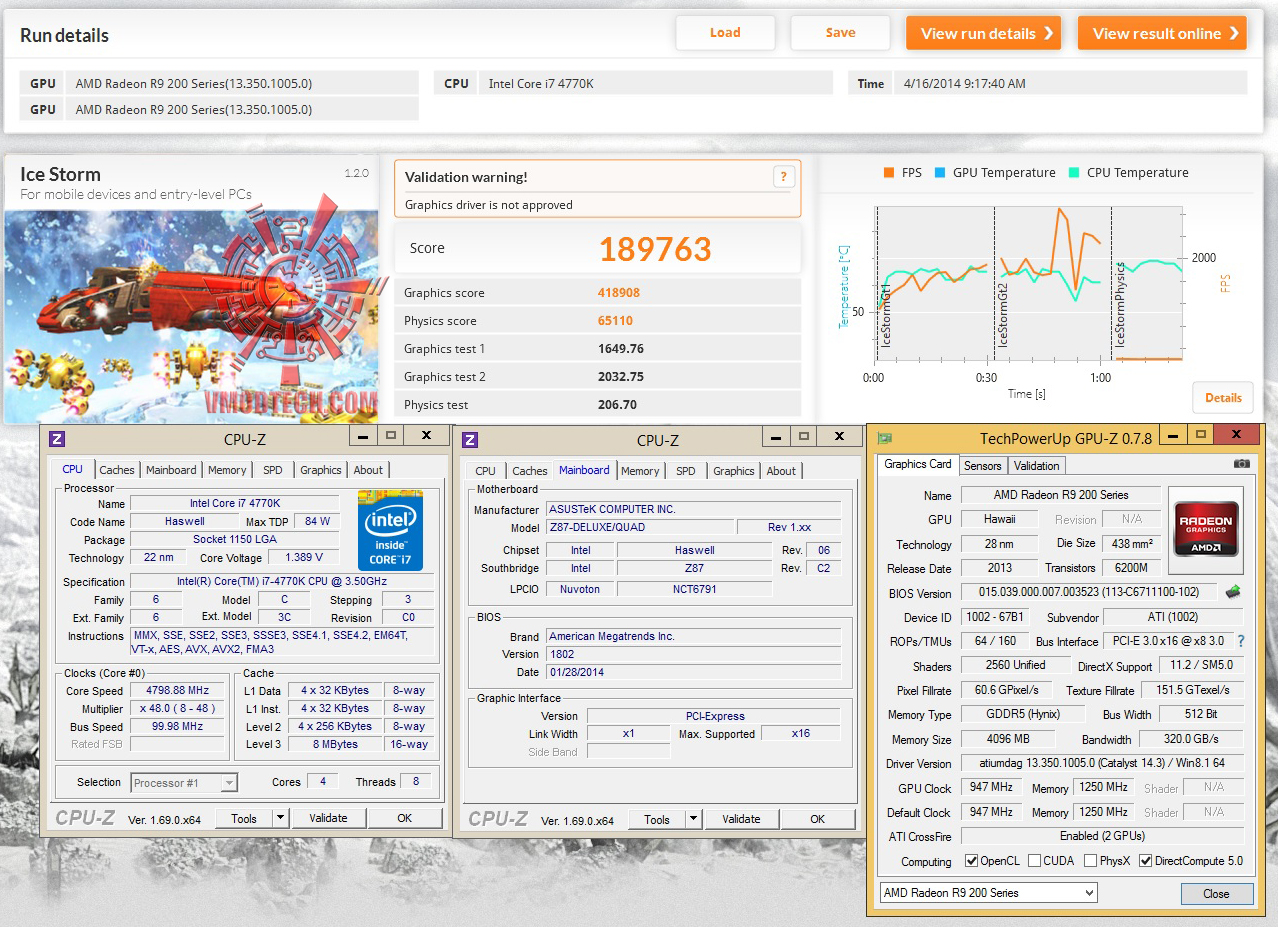

Ice Strom

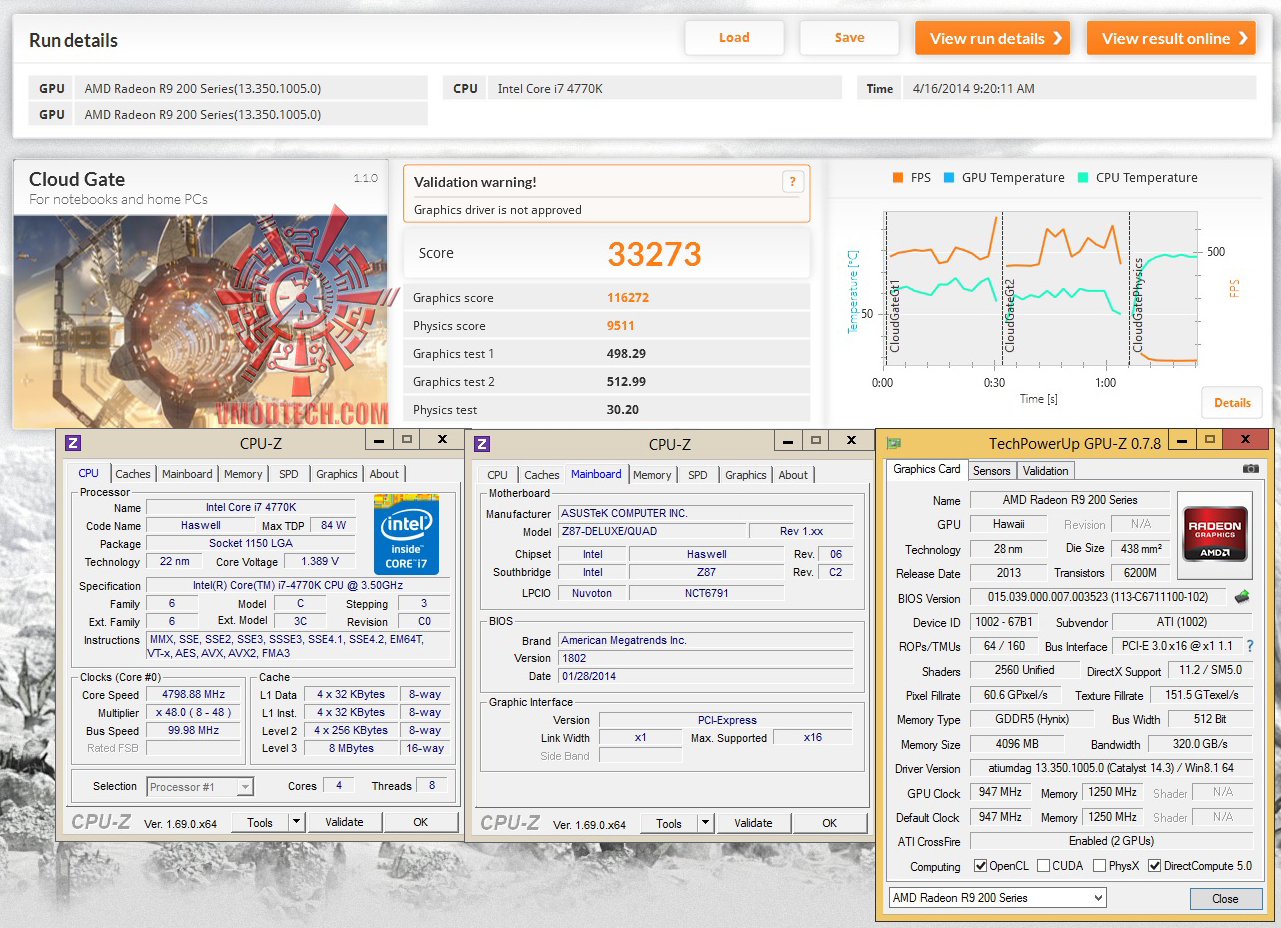

Cloud Gate

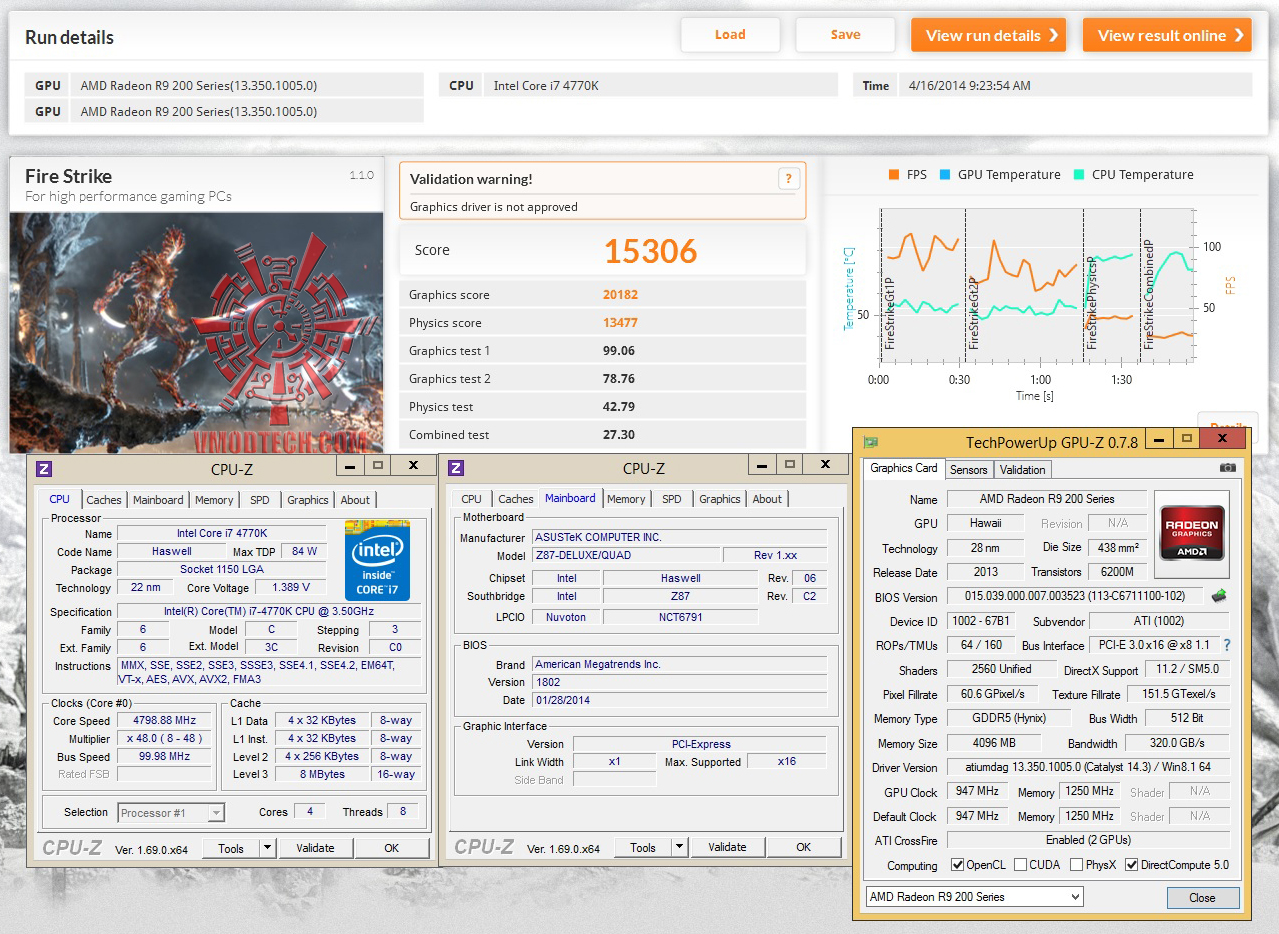

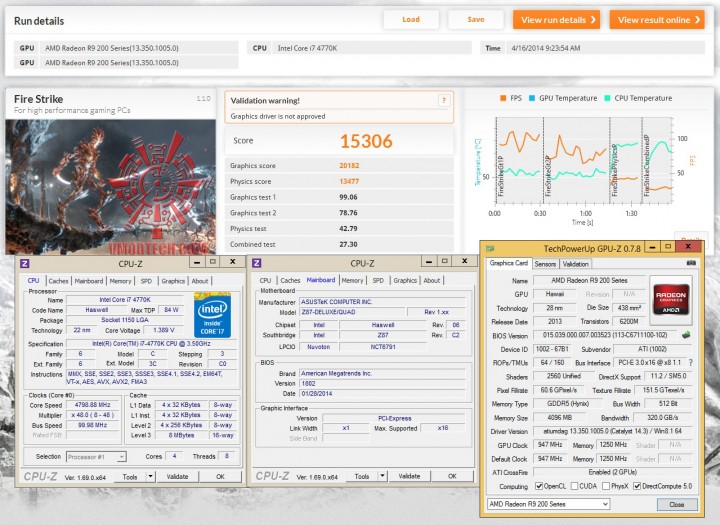

Fire Strike

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15306 คะแนนเลยครับ แรงทะลุ 15K โหดมาก

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

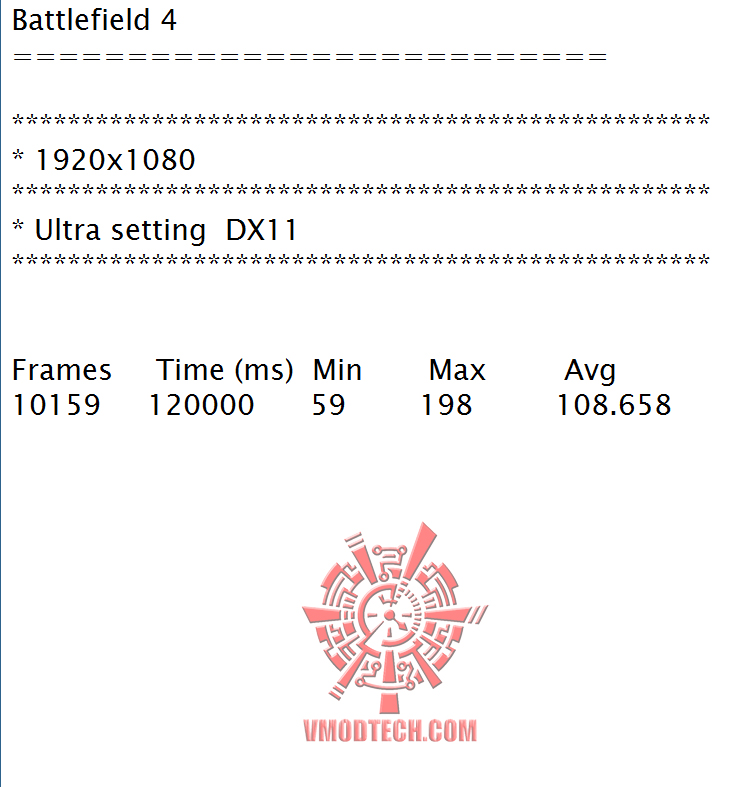

Battlefield 4

BATTLEFIELD 4โดยผลทดสอบ DX11 อยู่ที่ 108เฟรมเรตในค่าเฉลี่ยแรงโหดมากครับ

Crysis3

Welcome to the Jungle

ไครซิส3 ก็แรง 94เฟรมเรตเลยทีเดียว

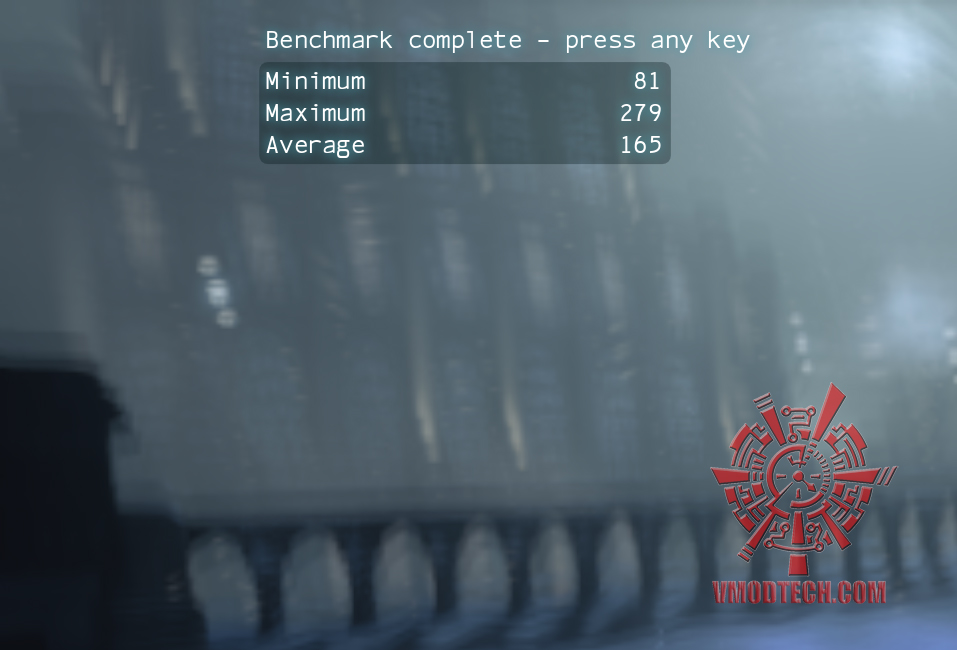

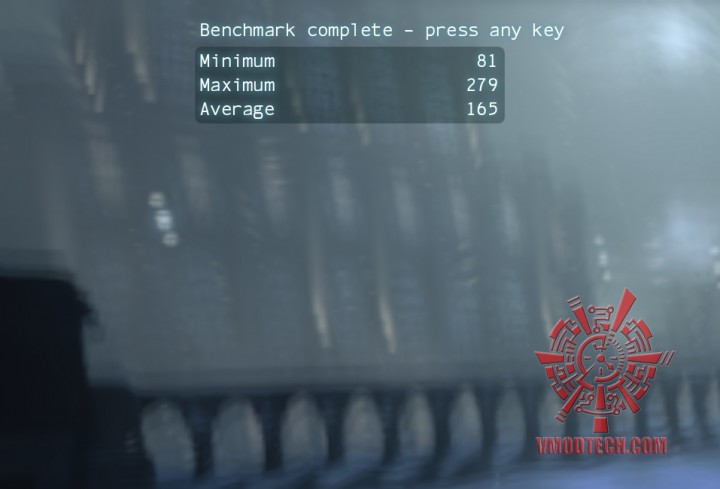

Batman Arkham Origins

แบทแมนทะล 165เฟรมเรตครับ โหดจริงๆ

METRO LAST LIGHT

MTLL แรงอยู่ที่ 98เฟรมเรต

Tomb Raider

TombRaider

1920X1080 Ultimate MSAA 4X

Tomb Raider ก็แรงจัดลื่นๆหรือแม้จะเป็นเต็มๆ 4X ก็แรงแบบลื่นไหลตามผลทดสอบครับ

Maximum Overclock

ก็มาถึงช่วง สุดท้ายกันแล้วนะครับกับการรีดประสิทธิภาพของเมนบอร์ด ASUS Z87-DELUXE/QUAD ว่าจะมีประสิทธิภาพกันขนาดไหนถ้าจับโอเวอร์คล๊อกไปที่ความเร็วสูงๆจะได้กันที่เท่าไหร่ ถึงแม้ว่าซีพียูตระกูลอินเทล haswell นั้นจะขึ้นอยู่กับตัวซีพียูเองด้วยส่วนหนึ่งแต่เมนบอร์ดนั้นก็มีส่วนสำคัญอย่างมากครับในการจ่ายไฟรวมไปถึงรองรับการทำงานของระบบเมื่อทำความเร็วอยู่ในระดับสูงๆ เราไปชมกันครับว่าถ้าจับกดไปที่ความเร็ว 5Ghz จะสามารถไปได้หรือไม่

INTEL CORE I7 4770K 5.0Ghz

อัดกันไปที่ความเร็ว 5Ghz กันไปได้ครับแบบสบายๆ ไม่ต้องอัดไฟมากที่ Vcore 1.495v ครับด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ไม่ธรรมดาจริงๆเมนบอร์ดตัวนี้

http://valid.x86.fr/99kgqq

ลองเทสความแรงของ Memory ที่ความเร็ว 5Ghz ดูสักนิดครับ ก็ไม่ขยับขึ้นมาเท่าใดครับกับความเร็วของซีพียูที่เพิ่มมา 5Ghz ไม่มีผลกับ memory นะครับจะมีแต่ค่า Latency ที่แรงขึ้นมาหน่อยอยู่ที่ 37.7ns

ลองเล่นบัสแรม DDR3-3000 11-14-14-35-270 1T ดูครับ กด Timing ให้แน่นขึ้นมาหน่อยก็แรงขึ้นครับ ใช้ได้เลยครับสำหรับเมนบอร์ดตัวนี้แรงจริงๆ

INTEL CORE I7 4770K 5.0Ghz

SuperPI 1MB

SuperPI 1MB อยู่ที่เวลา 7.231วินาทีครับ ไม่ธรรมดาครับกับความเร็วที่ 5Ghz

เราไปชมผลสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS Z87-DELUXE/QUAD ที่ วันนี้จัดเต็มกันจริงๆโดยสามารถใช้งานกับซีพียู Intel I7 4770K กันที่ความเร็ว 4.8Ghz  Uncore 4800Mhz กันแบบเต็มๆที่ไฟ Vcore1.39v ถือว่าเป็นเมนบอร์ดที่แรงทั้งประสิทธิภาพและยังจัดเต็มในออฟชั่นต่างๆมาให้เพียบในเรื่องของอุปกรณ์เสริมต่างๆที่มีไว้อำนวยความสะดวกไม่ว่าจะเป็น NFC EXPRESS , ASUS 2T2R dual band Wi-Fi moving antennas , ASUS Front Panel USB 3.0 เหล่านี้นั้นมีอยู่ใน ASUS Z87-DELUXE/QUAD ส่วนประสิทธิภาพด้านการทำงานนั้นก็จัดเต็มไม่แพ้กันด้วยระบบ Dual Intelligent Processors 4 with 4-Way Optimization ที่สามารถเลือกเซ็ตค่าได้แบบง่ายๆว่าจะเลือกใช้งานในโหมดแรงๆหรือเลือกใช้งานในแบบประหยัดพลังงานก็สามารถคลิกได้ง่ายๆไม่ต้องเสียเวลามาจูนกันให้วุ่นวายครับถือว่าเป็นฟีเจอร์ที่ครบครันตอบสนองผู้ใช้งานครบทุกรูปแบบจริงๆและด้วยวัสดุอุปกรณ์ที่อยู่ในเกรดมาตรฐาน ASUS 5X Protection ที่มีทัังประสิทธิภาพเสถียรภาพและความคล่องตัวในการใช้งานด้วยวัสดุอุปกรณ์คุณภาพเยี่ยมด้วยชุดจ่ายไฟ DIGI+ VRM digital power designรวมไปถึงระบบป้องกันอันตราย ESD Guards ที่ป้องกันระบบไฟฟ้าขัดข้องหรือไฟฟ้าสถิตต่างๆที่อาจสร้างความเสียหายให้กับเมนบอร์ดทั้งหมดเหล่านี้อยู่ใน ASUS Z87-DELUXE/QUAD เหมาะสำหรับท่านที่ต้องการอะไรที่แบบครบๆทั้งประสิทธิภาพความแรงและฟีเจอร์อุปกรณ์ต่างๆในการใช้งานที่ครบครัน โดยราคาวางจำหน่ายอยู่ประมาณ 360ดอลล่าสหรัฐฯ ส่วนราคาวางจำหน่ายในไทยอยู่ราวๆ 99XX-1XXXXบาท เป็นตัวเลือกที่น่าสนใจมากเลยทีเดียวครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
