…สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 38 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดขนาด ATX ที่อัดแน่นด้วย Features เทพๆสำหรับการโอเวอร์คล็อคอย่างครบเครื่อง แถมยังมี Features สำหรับอำนวยความสะดวกสบายในการใช้งานกันแบบจัดเต็ม ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS Z87-EXPERT มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ ASUS Z87-EXPERT

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS Z87-EXPERT Appearance

Package & Bundle

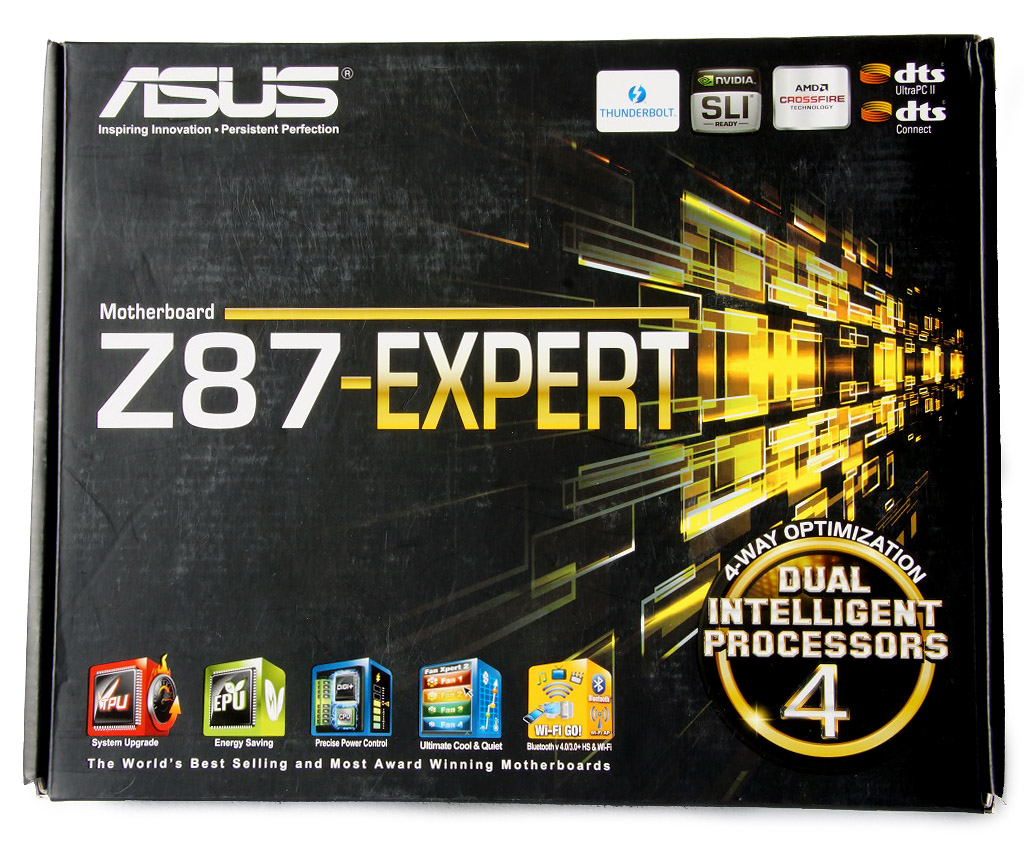

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดทองหรูหรางดงามครับ

…ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม โดยรูปกล่องสองรูปนี้ผมถ่ายเอาไว้แล้ว แต่รูปที่ถ่ายมาไฟล์ดันเกิดเสียหายจึงต้องไปขอยืมรูปสองรูปนี้มาจากเว็บไซต์ greentechreviews.ru นะครับ ก็ขอบคุณไว้ ณ ที่นี้ด้วยนะครับ

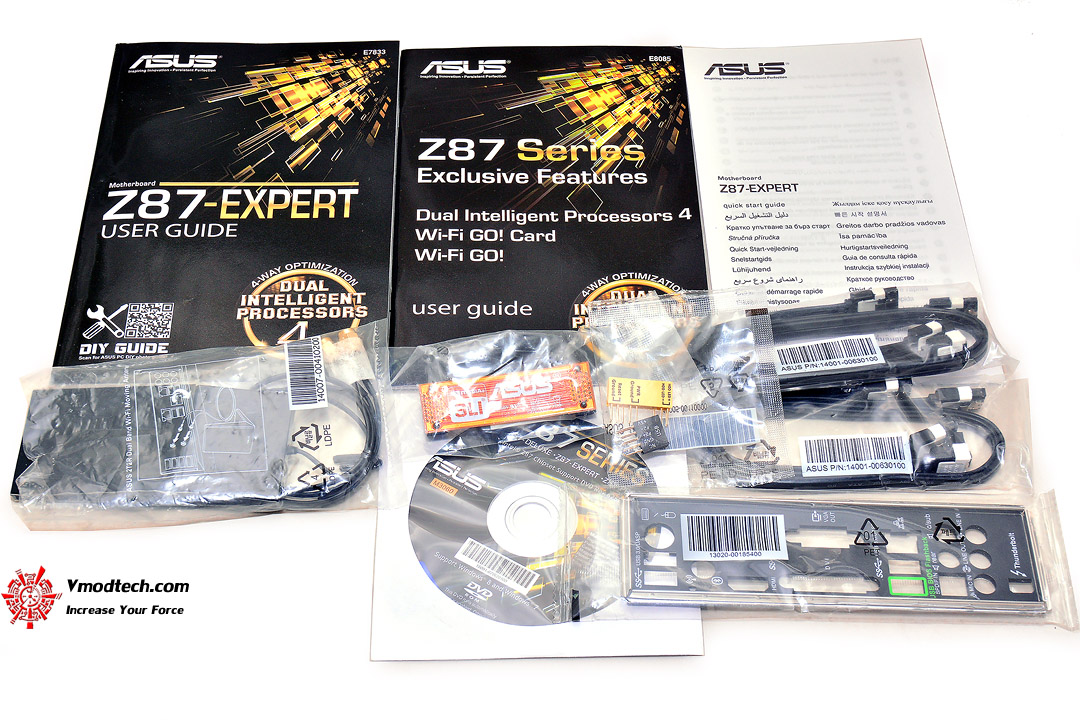

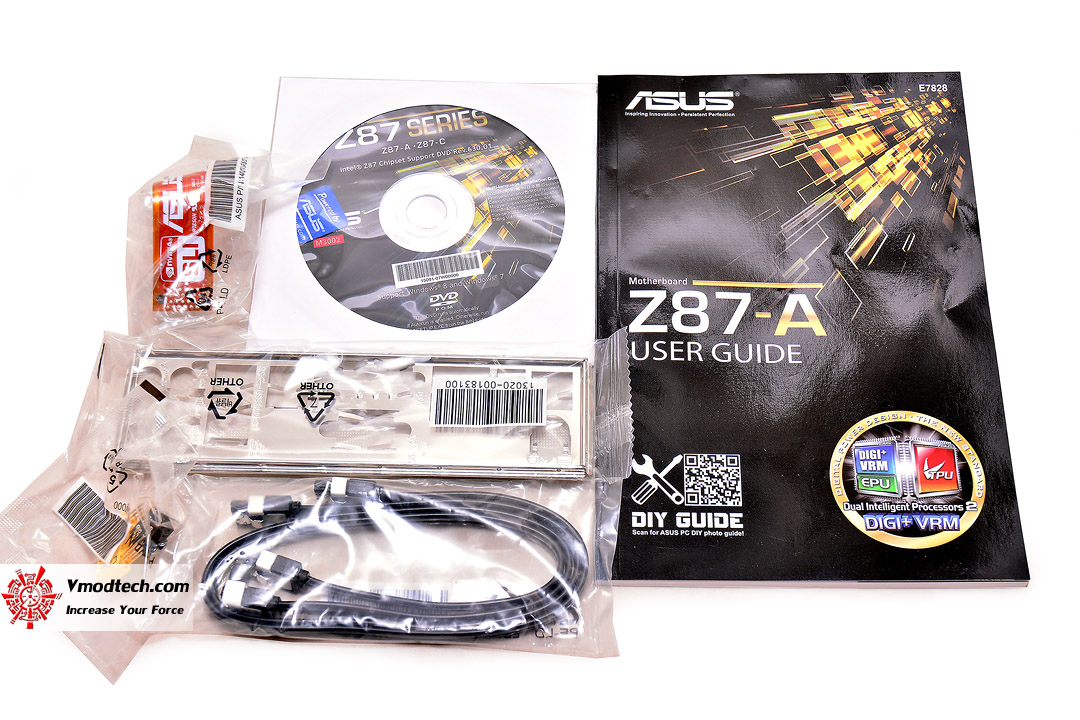

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นกันด้วย เสา Wi-Fi Go! ที่จะเปลี่ยนแปลงให้คอมพิวเตอร์ของท่านกลายเป็นศูนย์กลางความบันเทิงกันไปเลยครับงานนี้

Motherboard Appearance

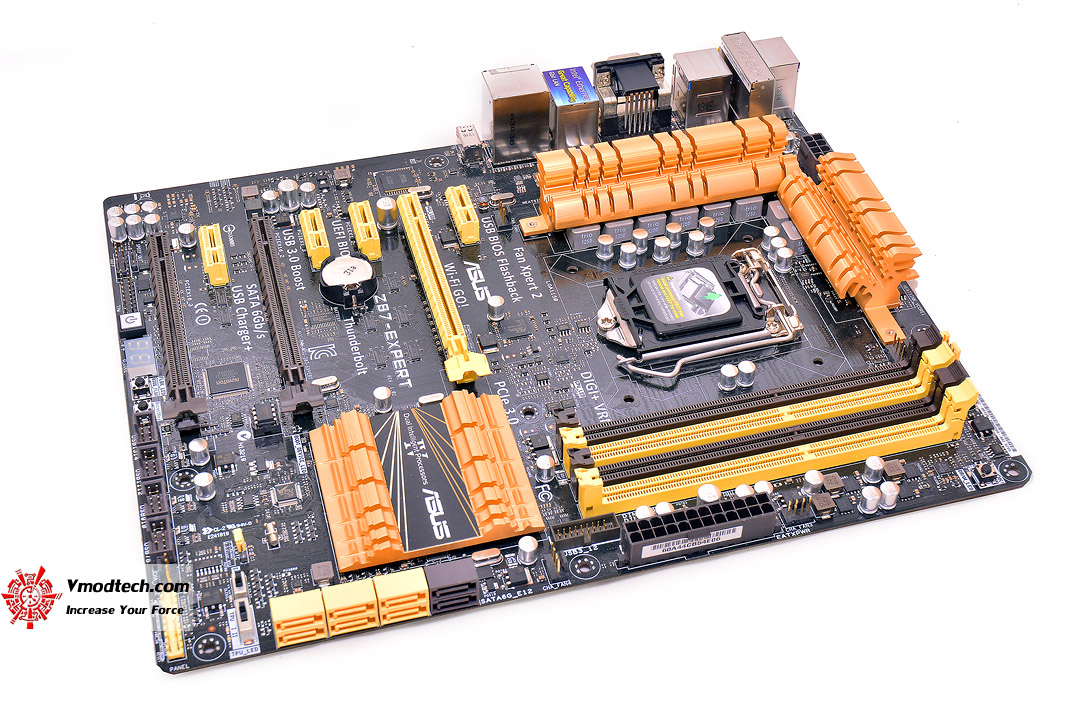

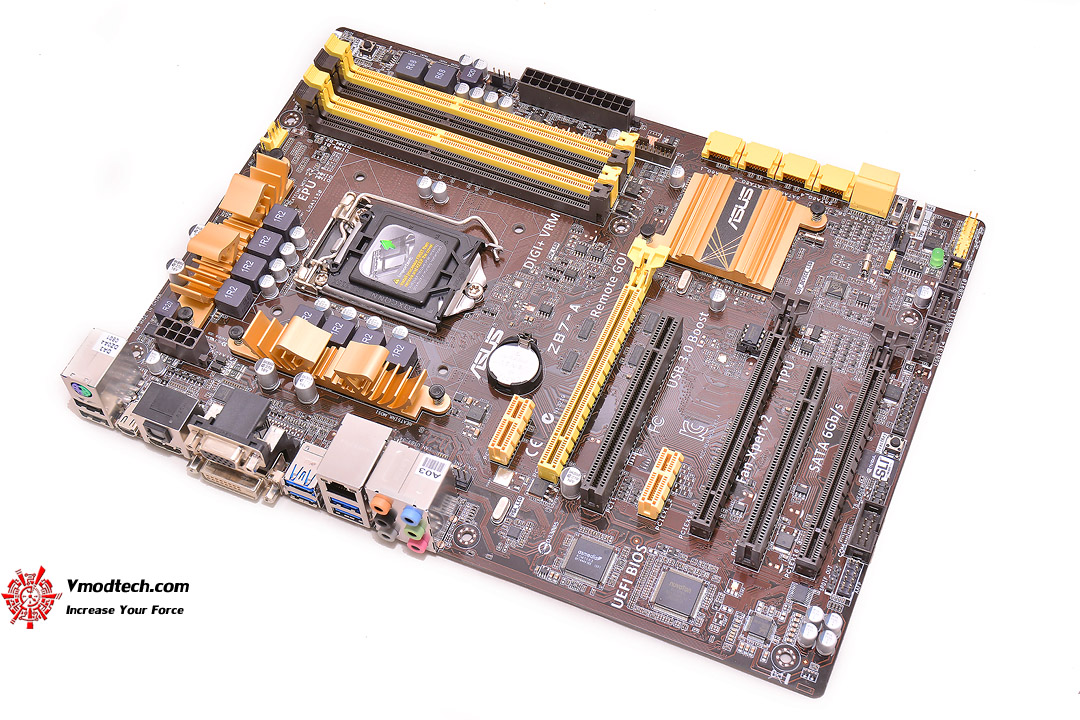

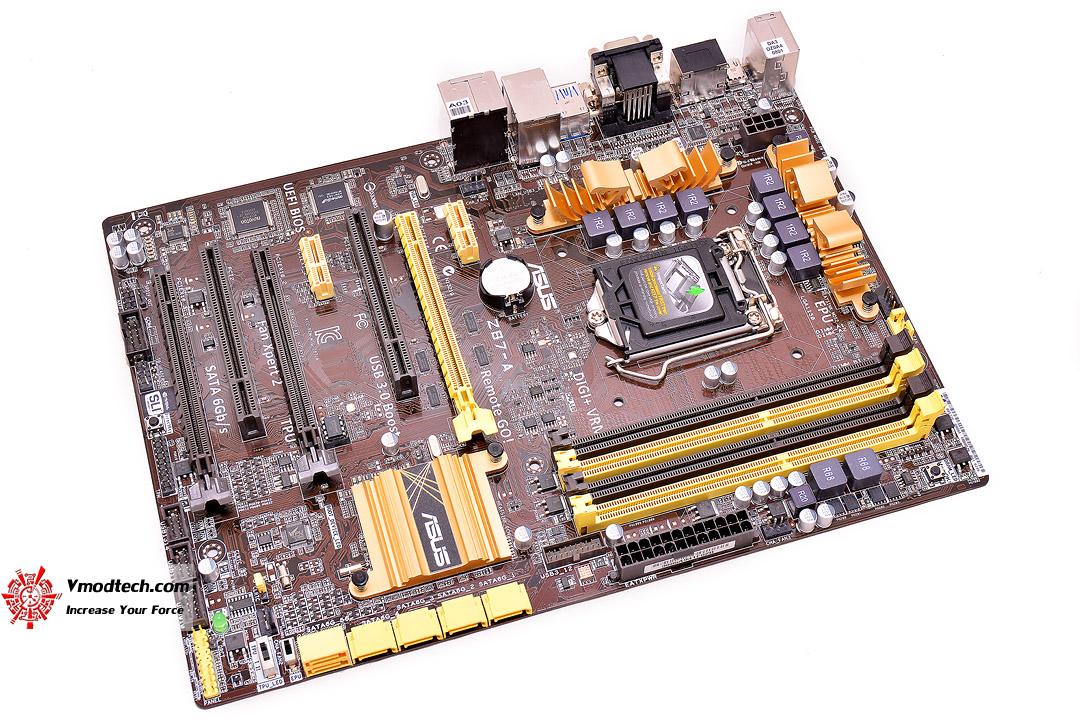

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำเข้มตัดเหลืองทอง ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก ASUS ครับ

งดงามทุกมุมมองครับ

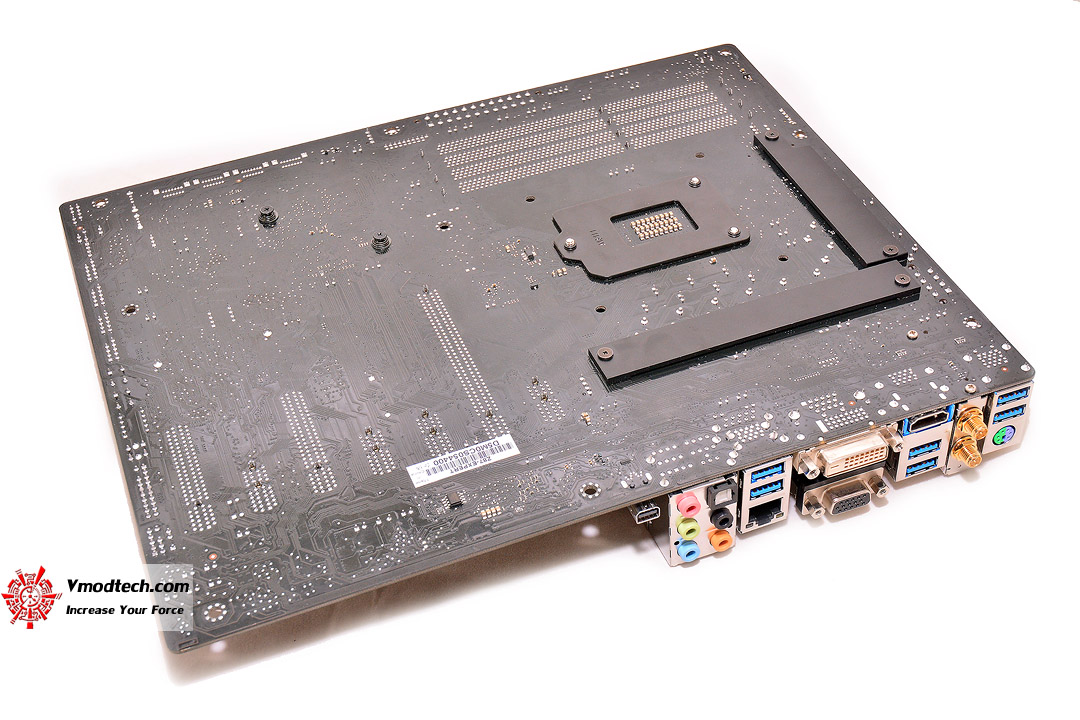

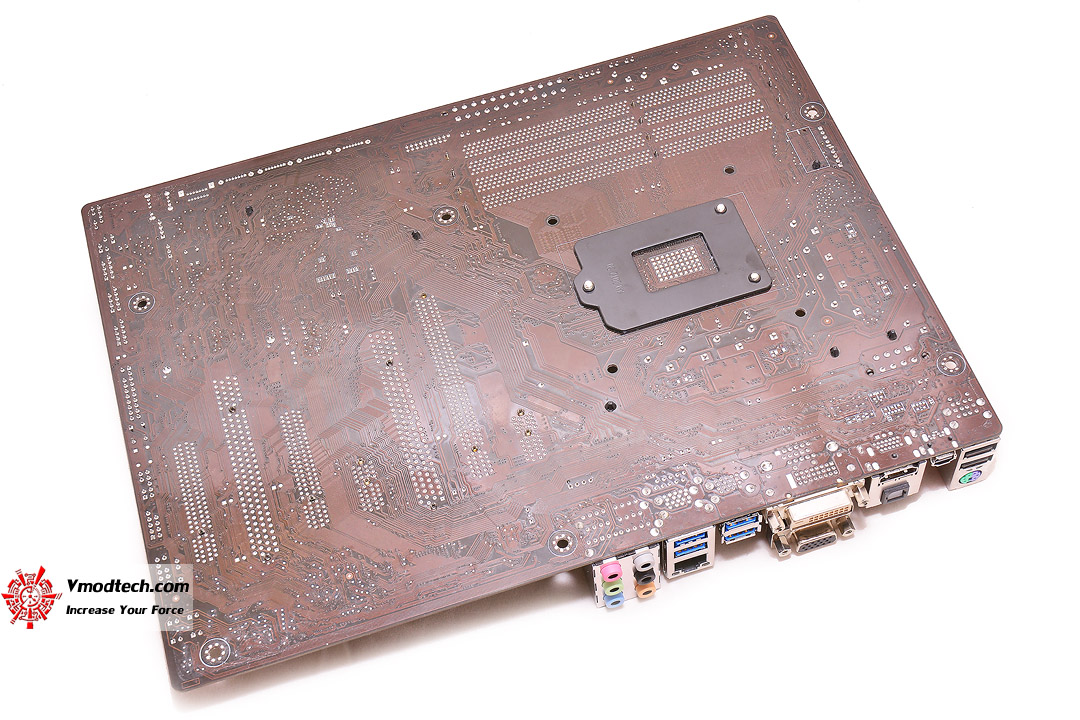

ด้านหลังบอร์ดก็ยังคงดำเข้มเช่นเดียวกับด้านหน้าครับ

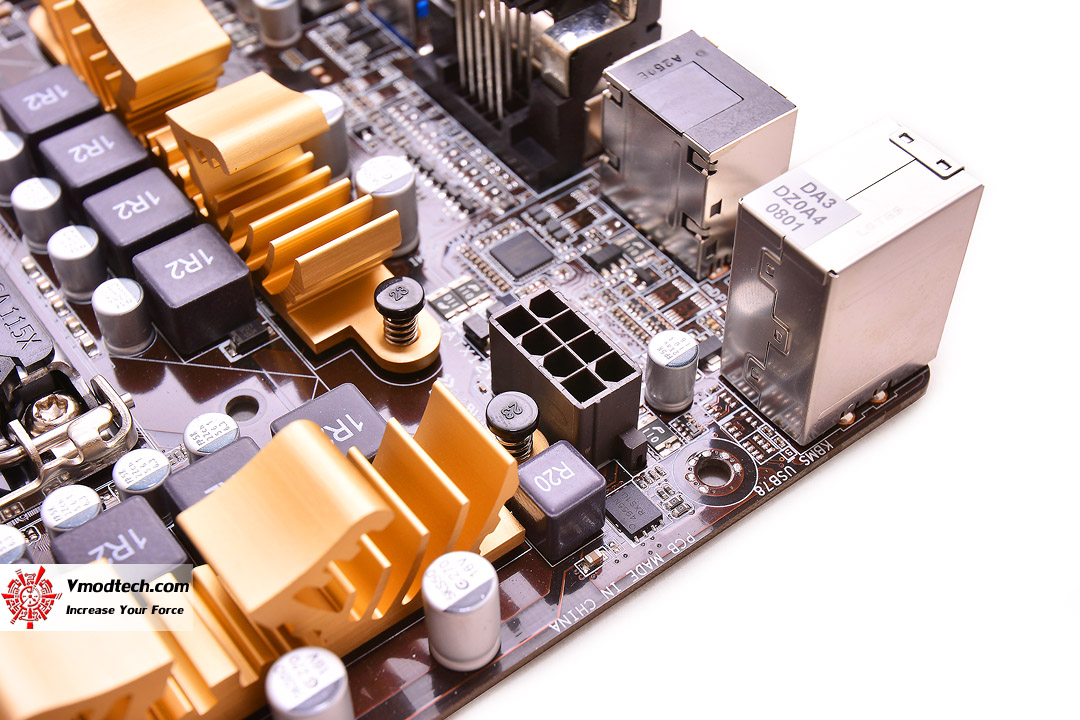

ภาคจ่ายไฟขนาดรวมถึง 8 เฟสกันเลยนะครับสำหรับมาเธอร์บอร์ดรุ่นนี้

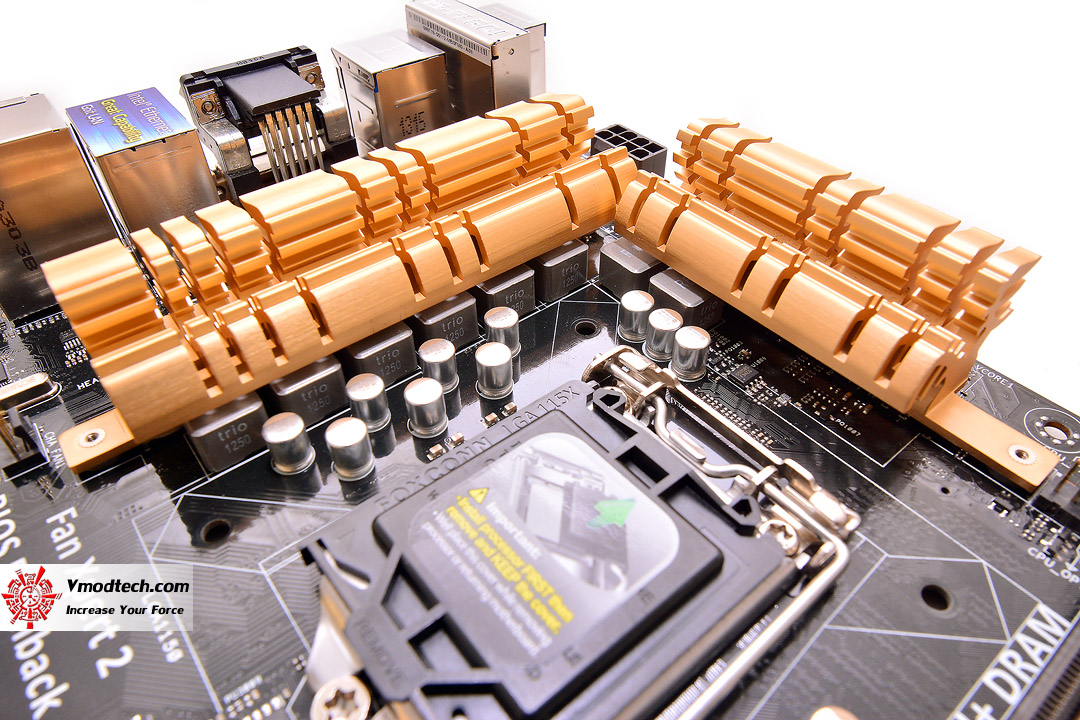

ซิงค์ระบายความร้อนภาคจ่ายไฟก็เหลืองทองงดงามจริงๆครับ

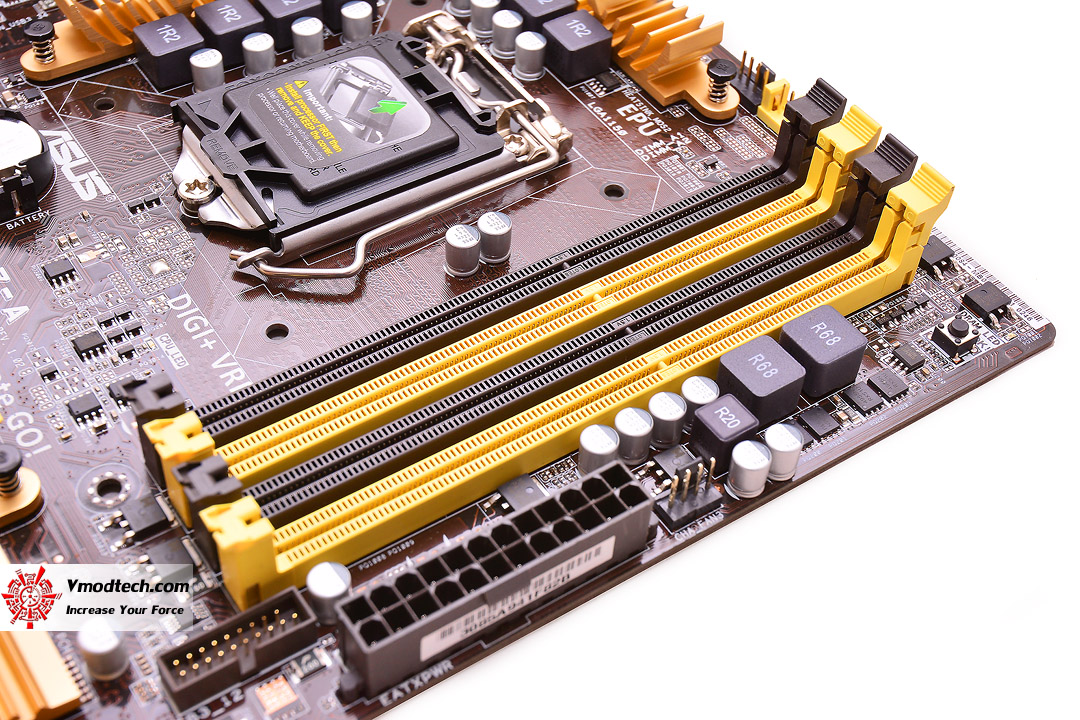

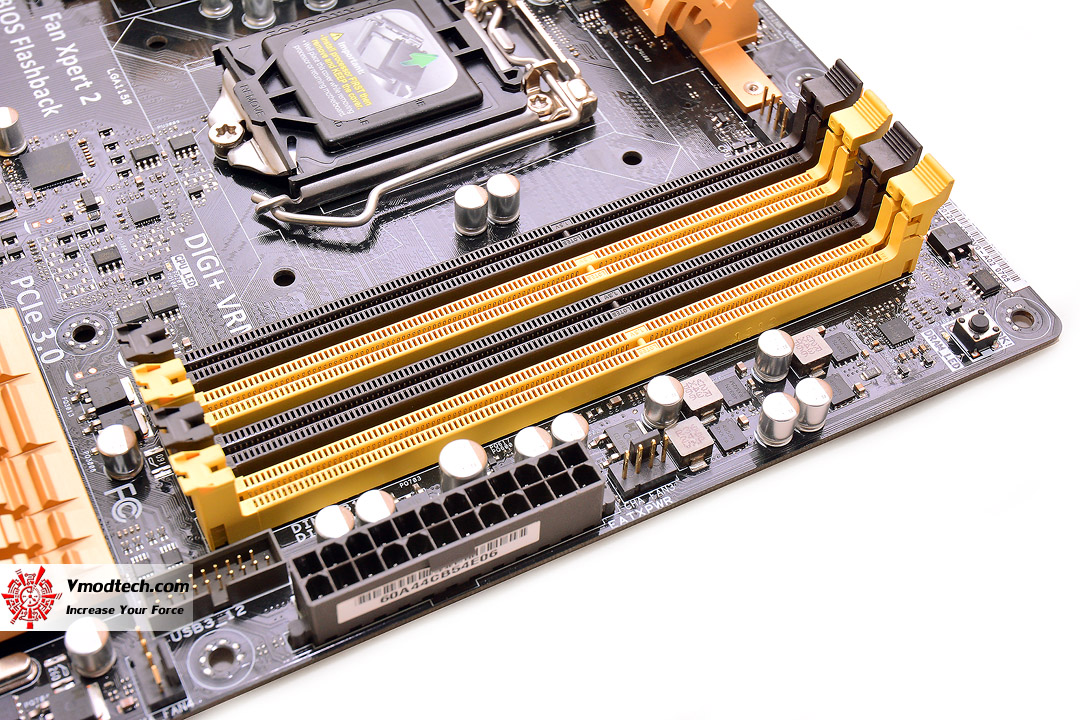

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32 GB ครับ

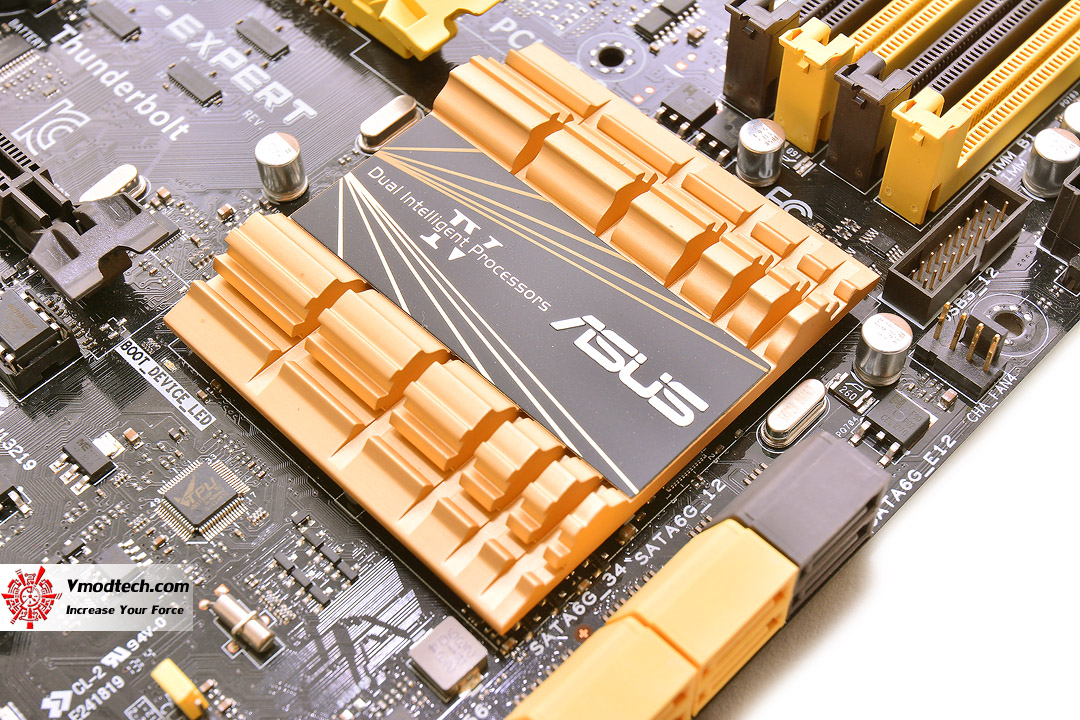

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่มีดีไซน์สวยงามครับ

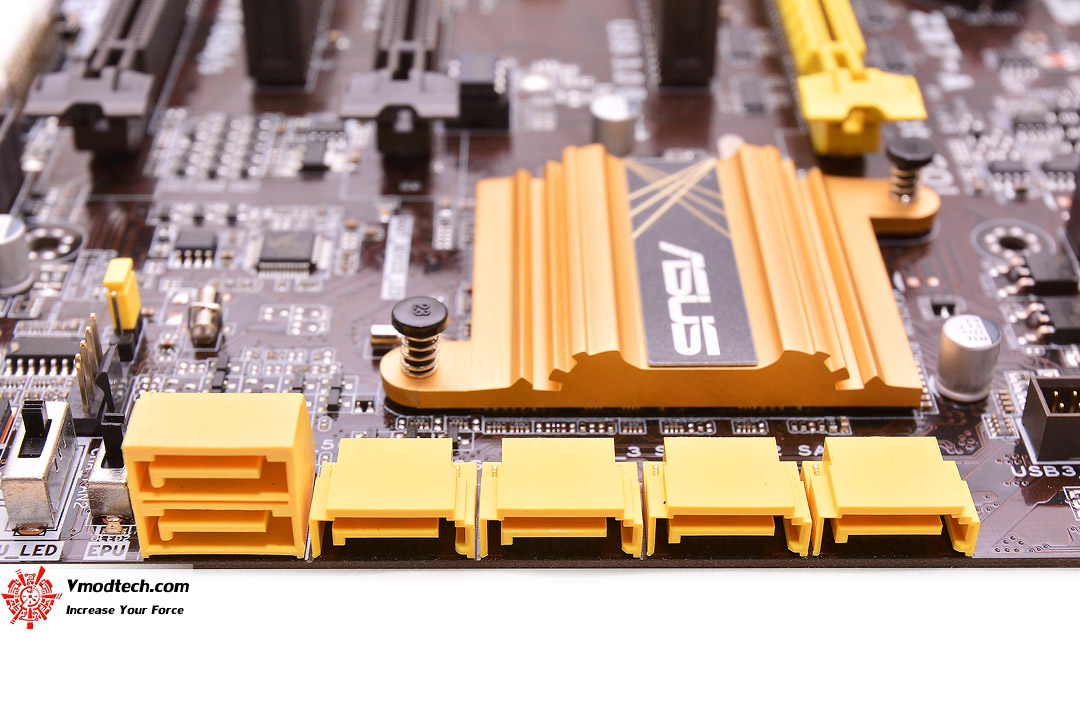

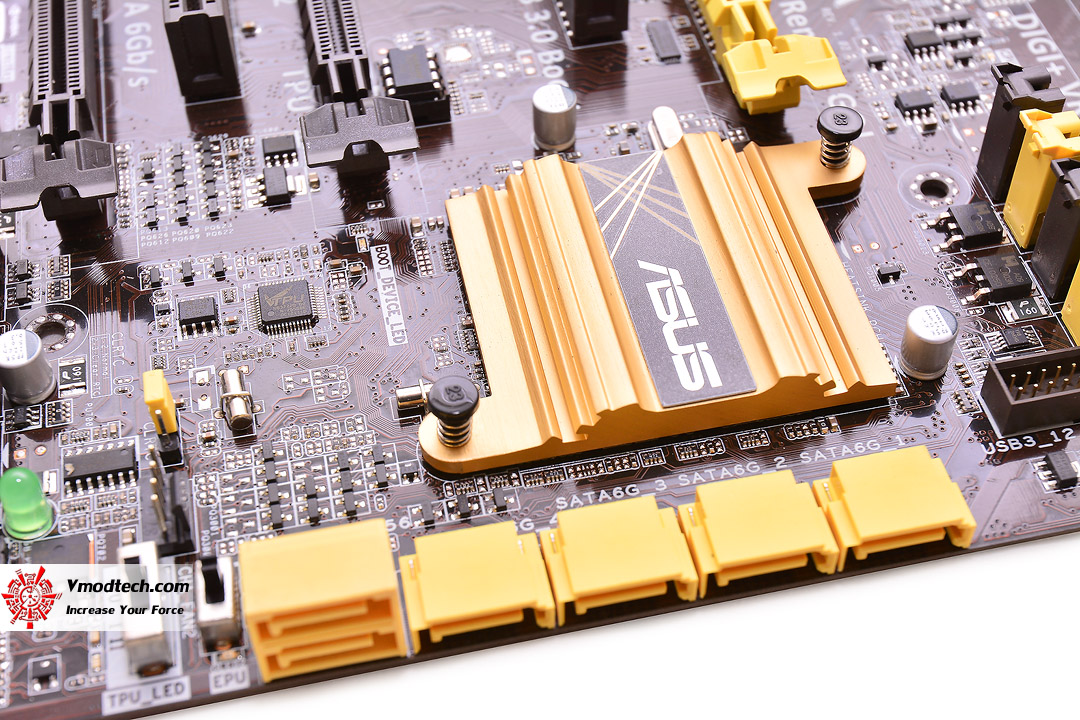

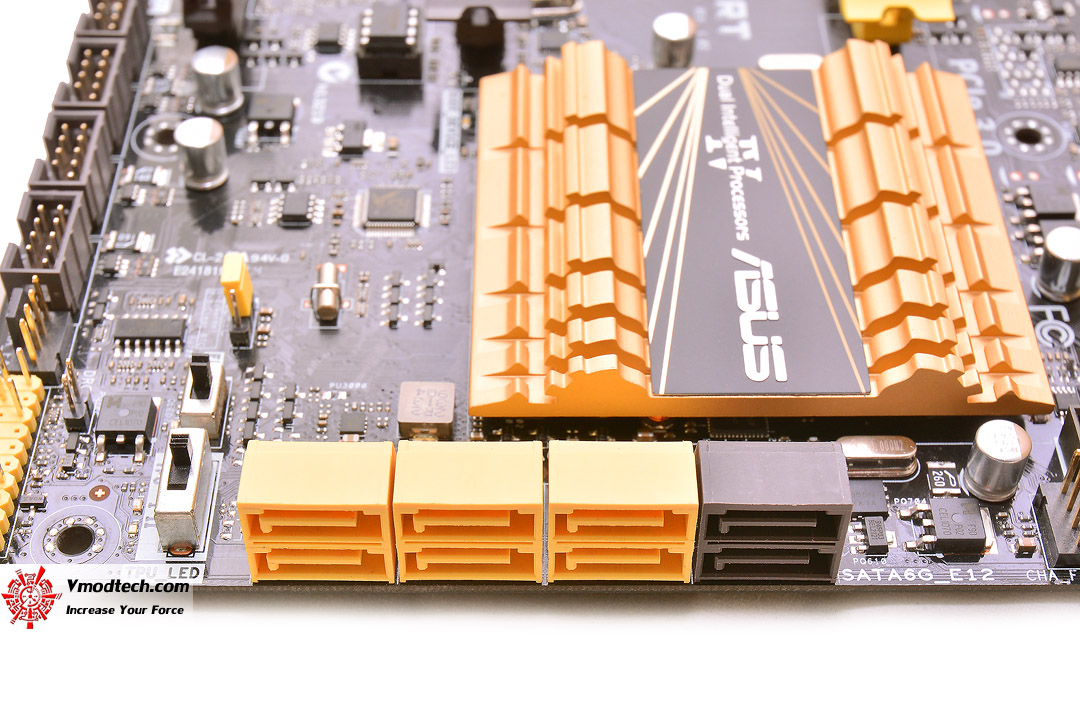

ช่อง SATA3 6.0GB/s 8 ช่องทางครับ จัดเต็ม

ช่องต่อ Front Panel ต่างๆของมาเธอร์บอร์ดรุ่นนี้ก็มากันอย่างครบถ้วนไม่มีตกหล่นครับ

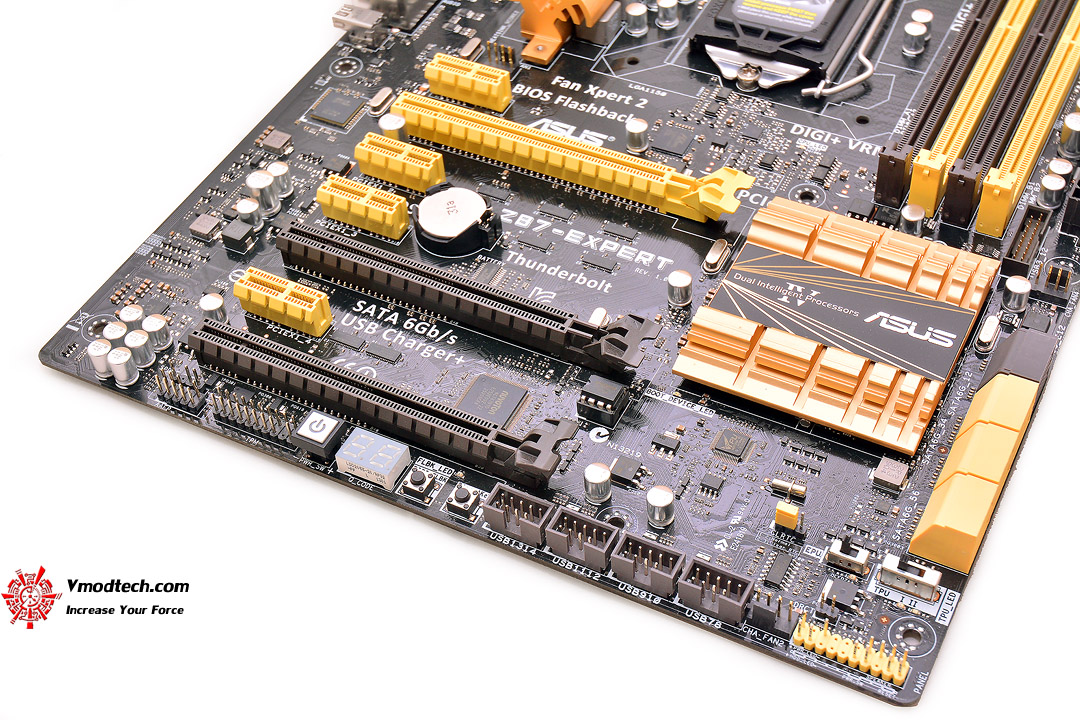

…PCI-E 3.0/2.0 X16 Slot จะมี 3 ช่องทาง รองรับ 2 Way SLI & 3 Way CrossfireX ตามด้วย PCI-E 2.0 X1 Slotอีก 4 ช่องทางครับ

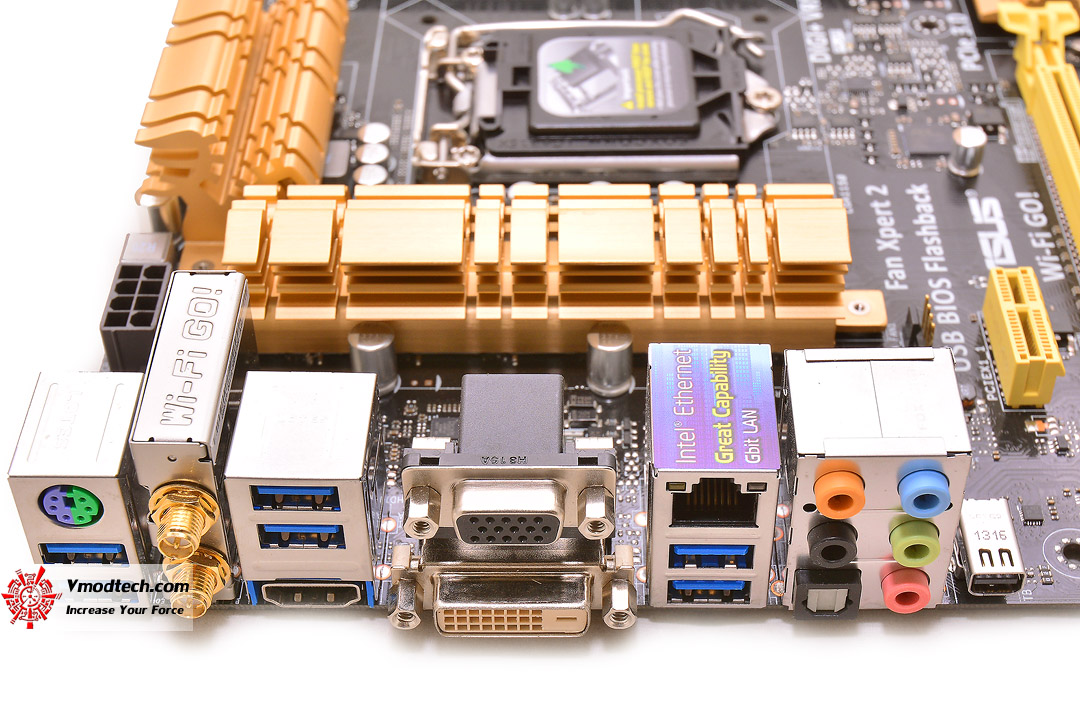

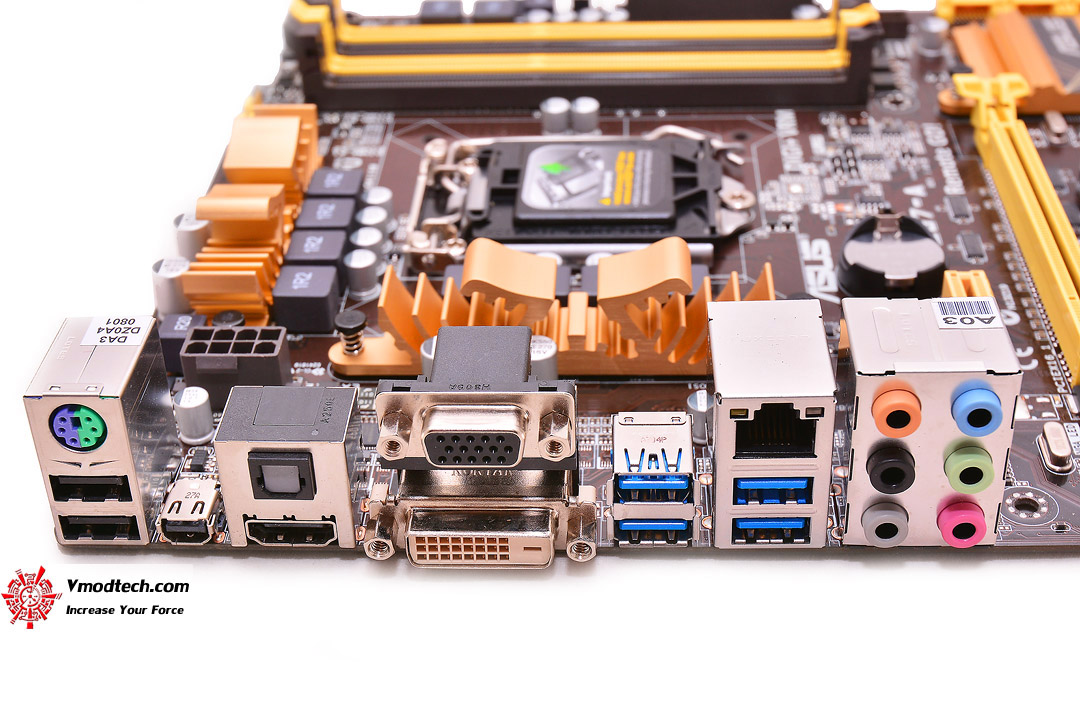

…Back Panel ด้านหลังก็มากันครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ แถมยังโดดเด่นด้วย Wi-Fi Go! และช่อง ThunderBolt

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..ASUS Z87-EXPERT
.Memory	..APACER Thunderbird DDR3-2933 8 GB kits
.Graphic Card	..NVIDIA GeForce GTX 780 Ti 3GB GDDR5 2 Way SLI @ 1,220/7,640 MHz
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.907 GHz Bclk 100.16MHz

NB Freq. 4,807.5 MHz DDR3 2,938MHz 11-14-14-28-1T

Validation link >>Click<<

NVIDIA GeForce GTX 780 Ti 3GB GDDR5 2 Way SLI @ 1,220/7,640 MHz กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

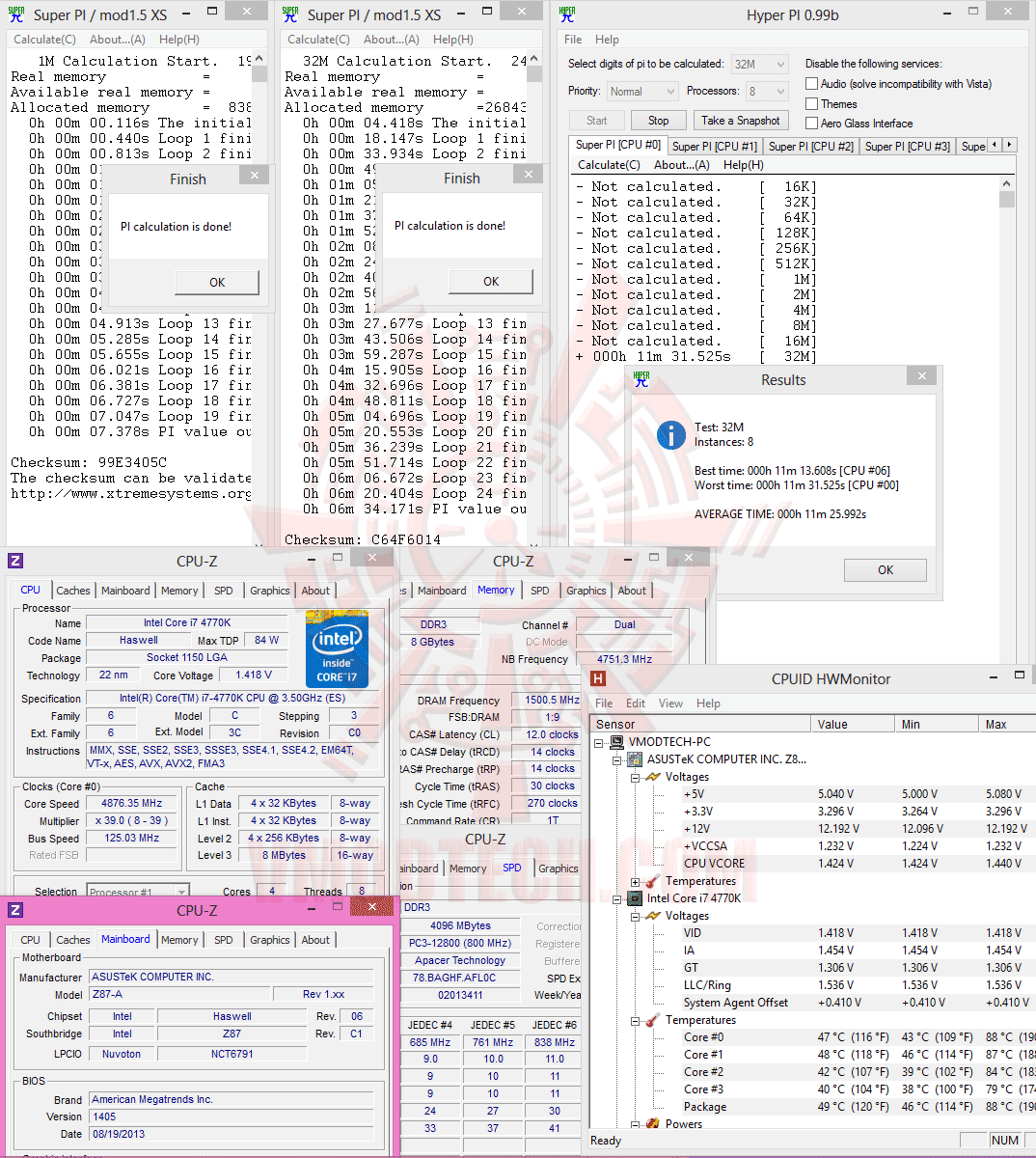

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

แรงสุดขีดกันเลยครับงานนี้

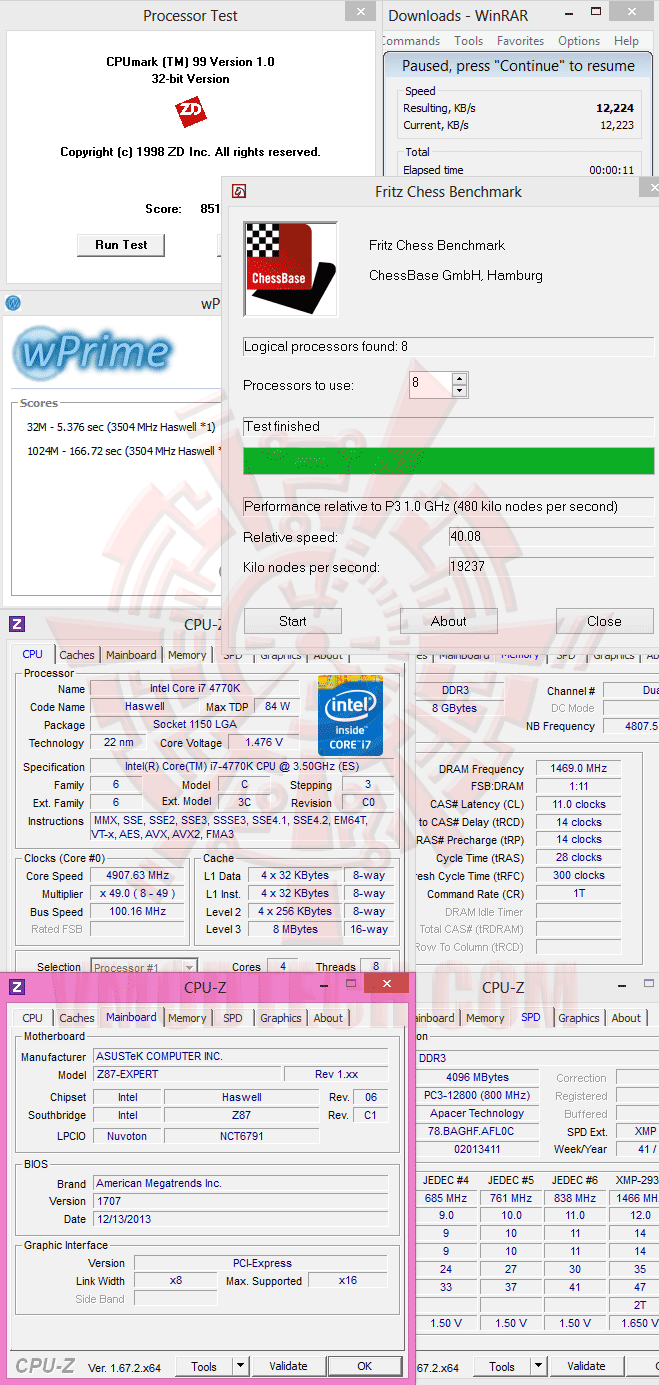

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

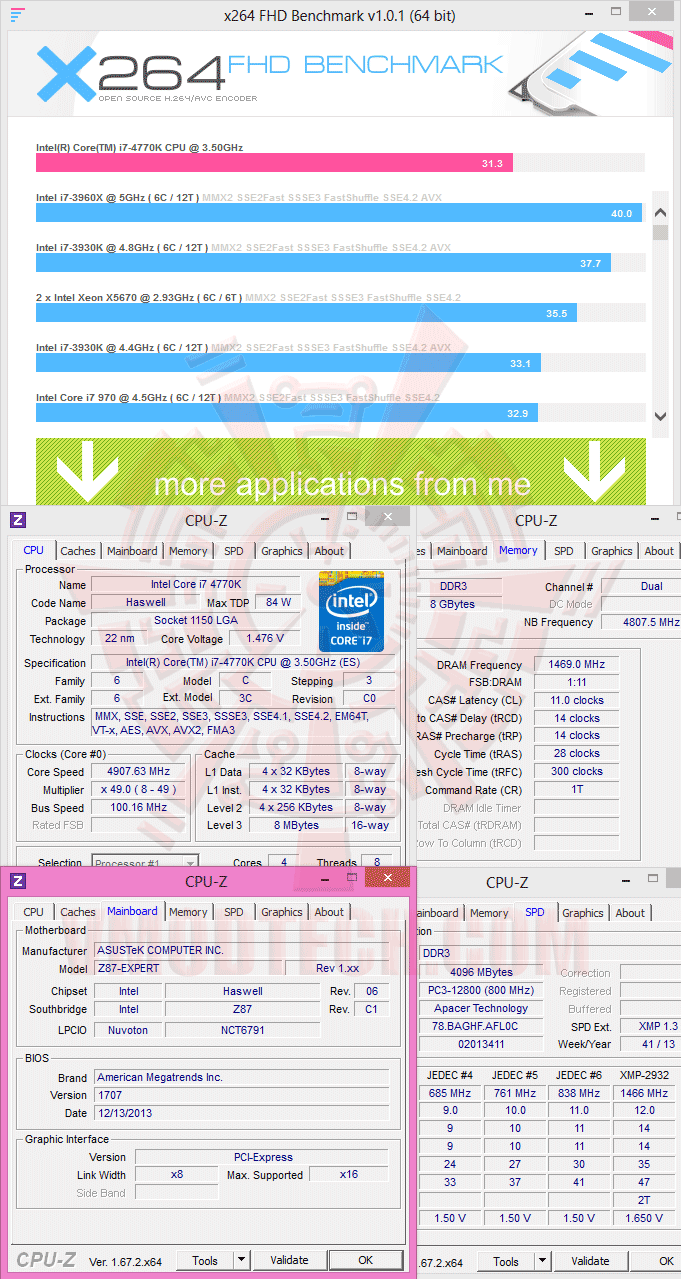

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.3 FPS

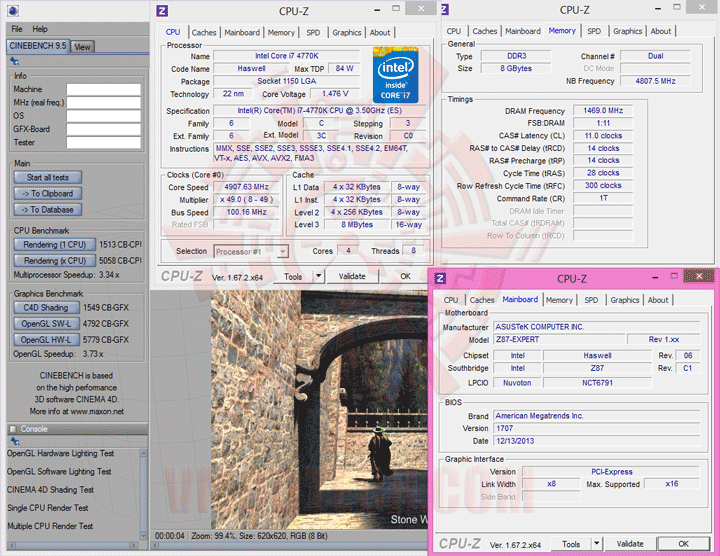

CINEBENCH R9.5

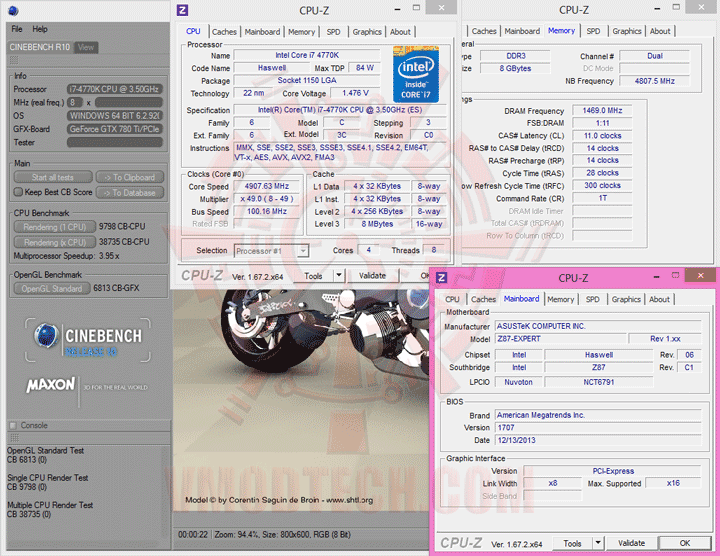

CINEBENCH R10

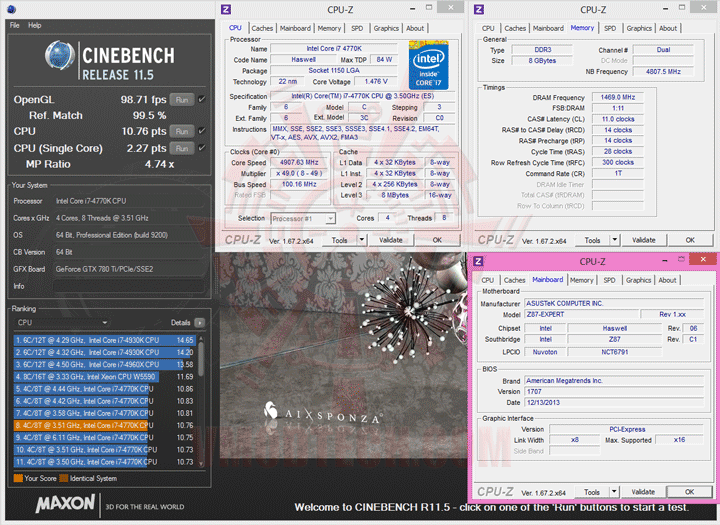

CINEBENCH R11.5

Cinebench Series ก็แรงสุดยอดเลยครับ

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

3DMark 03

3DMark 05

3DMark 06

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

3DMark Vantage

3DMark 11

3DMark (2013)

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780 Ti 3GB GDDR5 2 Way SLI

AquaMark 3 HWBOT Edition

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 125.9 FPS

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS Z87-EXPERT ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่ต้องการความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่ยอดเยี่ยมที่มาพร้อมกับ Features เทพๆสำหรับการใช้งานกันอย่างครบถ้วน โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.907 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
