ASUS Z87-PLUS Motherboard Review

/ บทความโดย: Venom-Crusher , 22/02/2014 00:03, 13,894 views / view in EnglishEN
«»
Share

asus z87 plus ASUS Z87 PLUS Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูตระกูล HASWELL ในลำดับที่ 39 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดขนาด ATX ที่อัดแน่นด้วย Features เทพๆสำหรับการโอเวอร์คล็อคกันอย่างครบเครื่อง แถมยังลากแรงกระชากใจกันในระดับสุดยอด ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS Z87-PLUS มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS Z87 PLUS Motherboard Review

Specifications

s2 ASUS Z87 PLUS Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ ASUS Z87-PLUS

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS Z87-PLUS Appearance

Package & Bundle

dsc 4987 ASUS Z87 PLUS Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดทองหรูหรางดงามครับ

dsc 4991 ASUS Z87 PLUS Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 4980 ASUS Z87 PLUS Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 4940 ASUS Z87 PLUS Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลเข้มตัดเหลืองทอง ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก ASUS ครับ

dsc 4938 ASUS Z87 PLUS Motherboard Review

งดงามทุกมุมมองครับdsc 4945 ASUS Z87 PLUS Motherboard Review

ด้านหลังบอร์ดก็ยังคงน้ำตาลเข้มเงางามเช่นเดียวกับด้านหน้าครับ

dsc 4947 ASUS Z87 PLUS Motherboard Review

ภาคจ่ายไฟขนาดรวมถึง 8 เฟสกันเลยนะครับสำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 4949 ASUS Z87 PLUS Motherboard Review

หัวต่อไฟเลี้ยงให้ซีพียูก็มากันแบบรุ่นใหญ่ 8 พินกันเลยทีเดียว

dsc 4955 ASUS Z87 PLUS Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32 GB ครับ

dsc 4959 ASUS Z87 PLUS Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่มีดีไซน์ที่สวยงาม ตามด้วยช่อง SATA3 6.0GB/s อีก 8 ช่องทางจัดเต็มครับ

dsc 4962 ASUS Z87 PLUS Motherboard Review

ช่องต่อ Front Panel ต่างๆของมาเธอร์บอร์ดรุ่นนี้ก็มากันอย่างครบถ้วน แถมด้วยสวิทซ์ Power อีกต่างหากครับ

dsc 4966 ASUS Z87 PLUS Motherboard Review

PCI-E 3.0/2.0 X16 Slot จะมี 3 ช่องทาง รองรับ 2 Way SLI & 3 Way CrossfireX ตามด้วย PCI-E 2.0 X1 Slotอีก 2 ช่องทาง และช่อง PCI 32 bit อีก 2 ช่องทางครับ

dsc 4969 ASUS Z87 PLUS Motherboard Review

Back Panel ด้านหลังก็มากันครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไป แถมด้วยการเชื่อมต่อระดับเทพ ThunderBolt

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS Z87-PLUS
.Memory ..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card ..PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,170/6,680 MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 4541 ASUS Z87 PLUS Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.933 GHz Bclk 126.5MHz

NB Freq. 4,807.1 MHz DDR3 3,036MHz 12-14-14-35-2T

va ASUS Z87 PLUS Motherboard Review

Validation link >>Click<<

c1 ASUS Z87 PLUS Motherboard Review

c2 ASUS Z87 PLUS Motherboard Review

c3 ASUS Z87 PLUS Motherboard Review

c4 ASUS Z87 PLUS Motherboard Review

c5 ASUS Z87 PLUS Motherboard Review

c6 ASUS Z87 PLUS Motherboard Review

c7 ASUS Z87 PLUS Motherboard Review

PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,170/6,680 MHz กันต่อครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 ASUS Z87 PLUS Motherboard Review

ed2 ASUS Z87 PLUS Motherboard Review

ed3 ASUS Z87 PLUS Motherboard Review

ed4 ASUS Z87 PLUS Motherboard Review

ed5 ASUS Z87 PLUS Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS Z87 PLUS Motherboard Review

hpi 2 ASUS Z87 PLUS Motherboard Review

(Click ScreenShot to Enlarge)

แรงสุดขีดกันเลยครับงานนี้

————————————————–

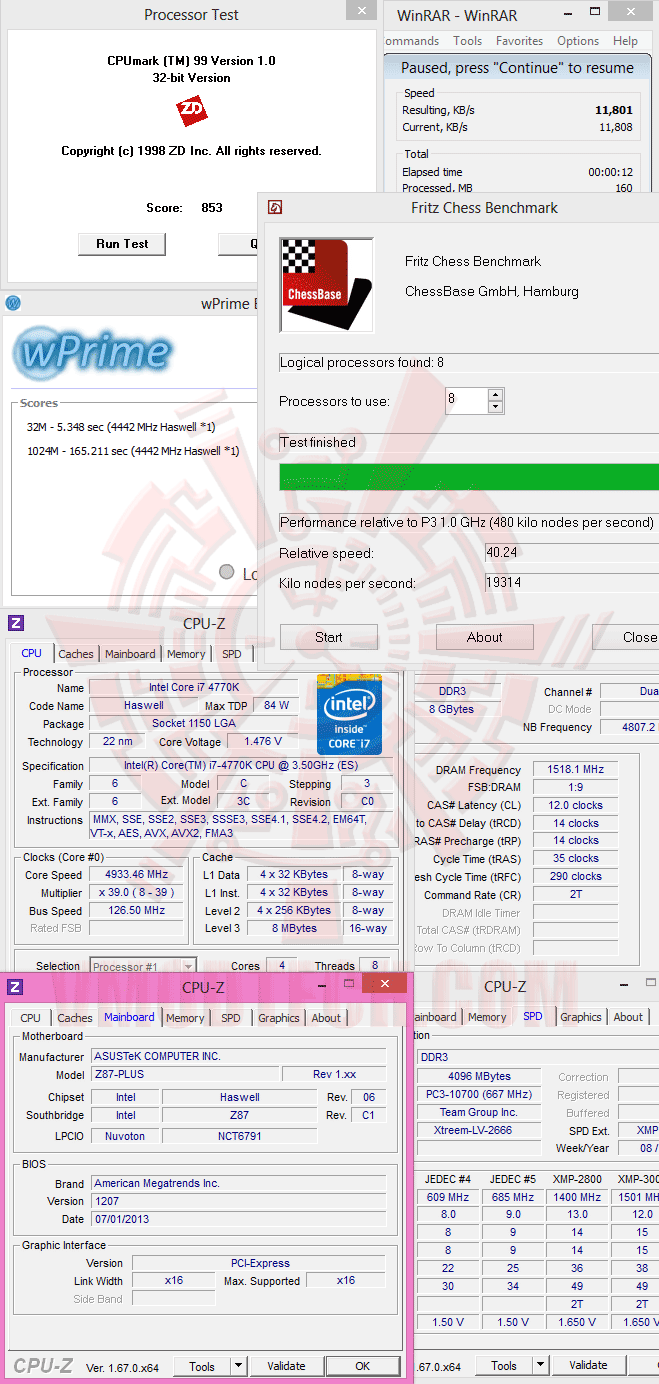

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS Z87 PLUS Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

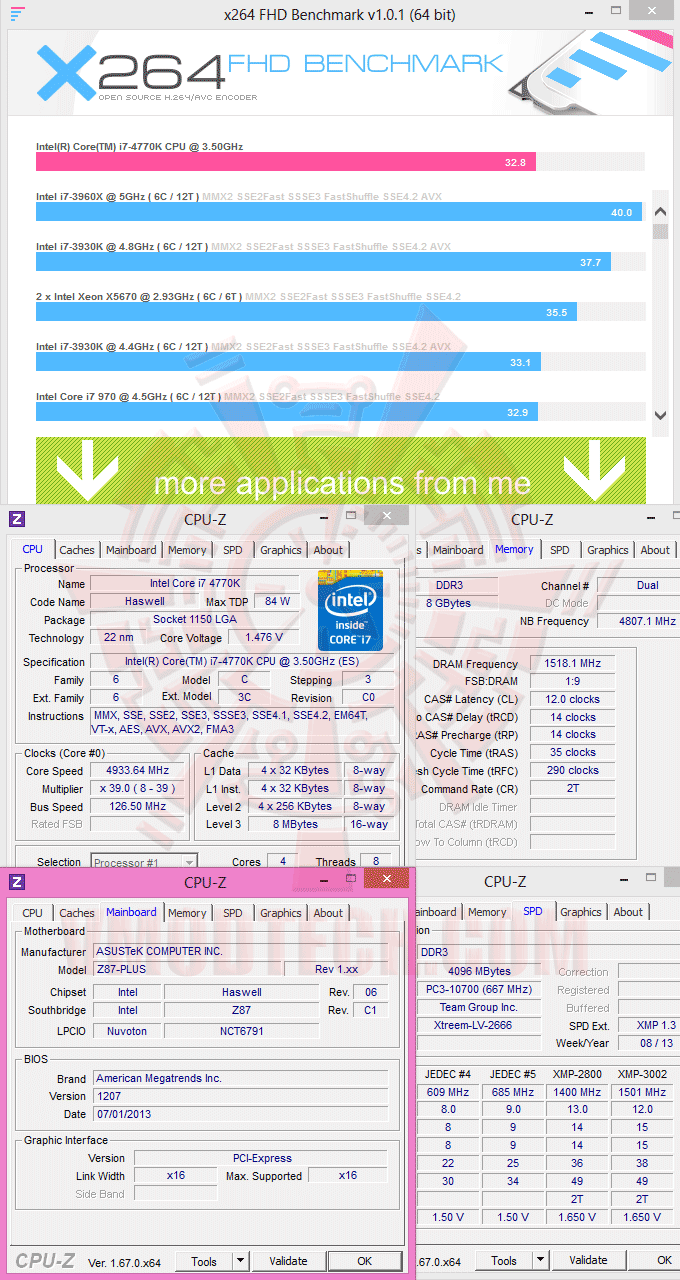

X264 FHD Benchmark

x264 ASUS Z87 PLUS Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.8 FPS

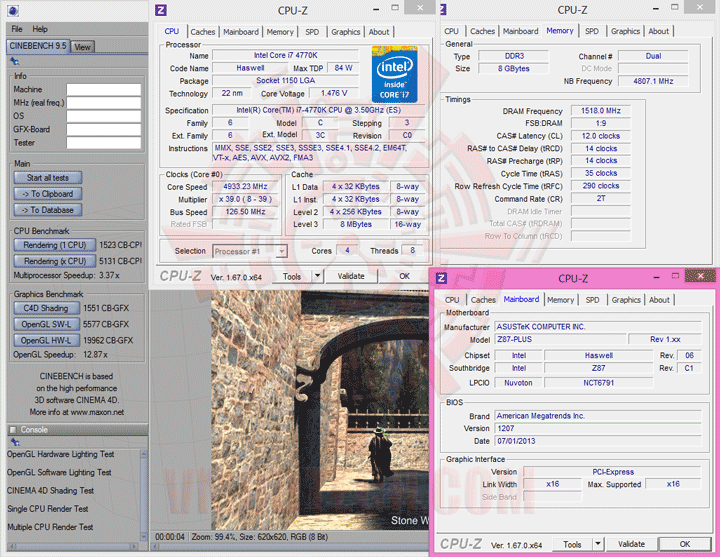

CINEBENCH R9.5

c95 ASUS Z87 PLUS Motherboard Review

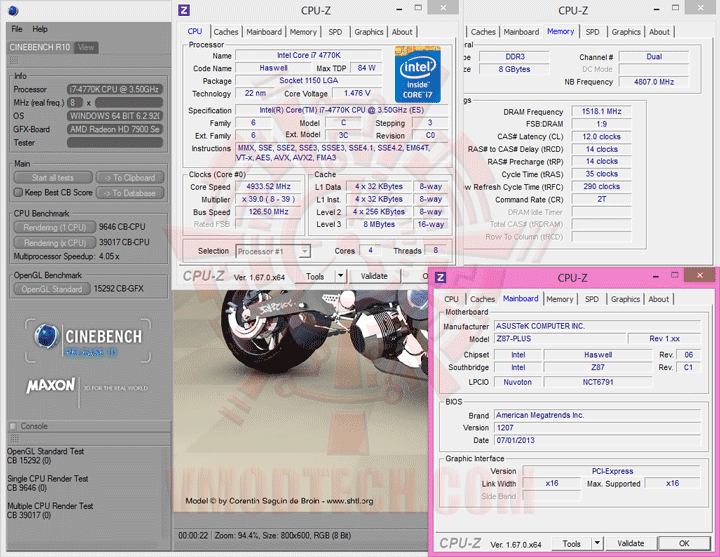

CINEBENCH R10

c10 ASUS Z87 PLUS Motherboard Review

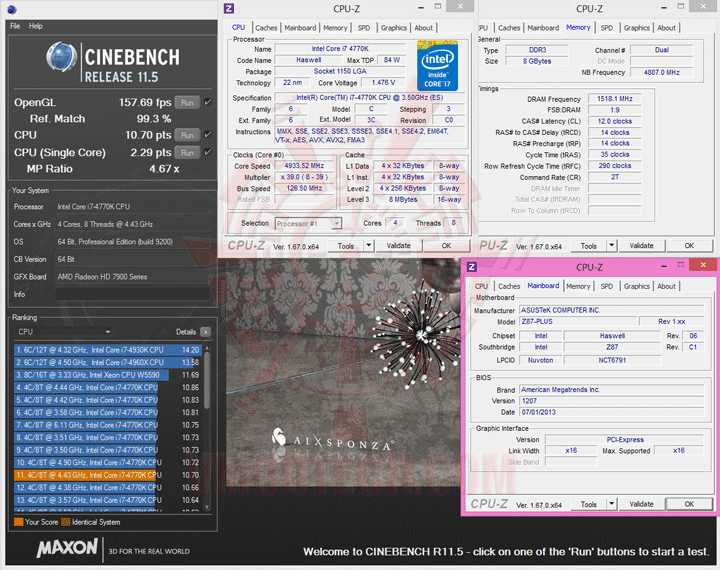

CINEBENCH R11.5

c115 ASUS Z87 PLUS Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS Z87 PLUS Motherboard Review

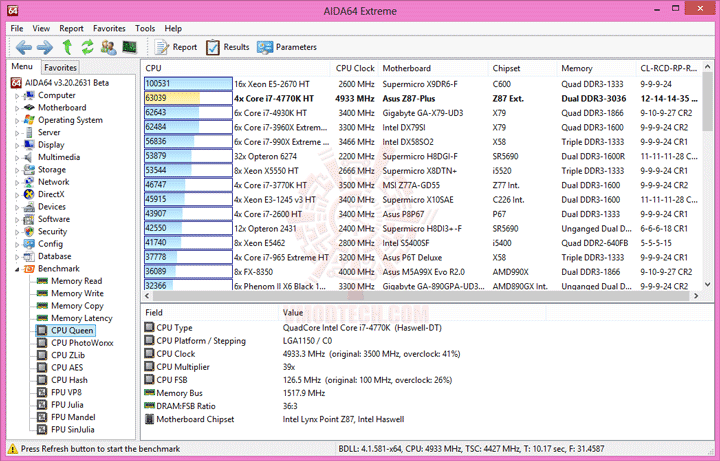

CPU Queen

e2 ASUS Z87 PLUS Motherboard Review

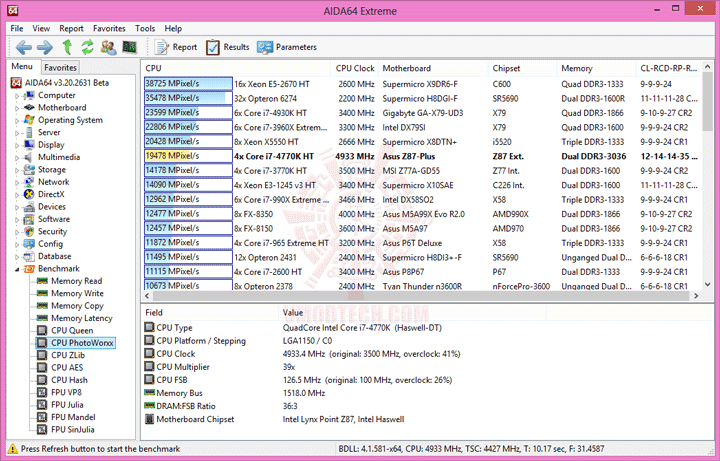

CPU PhotoWorxx

e3 ASUS Z87 PLUS Motherboard Review

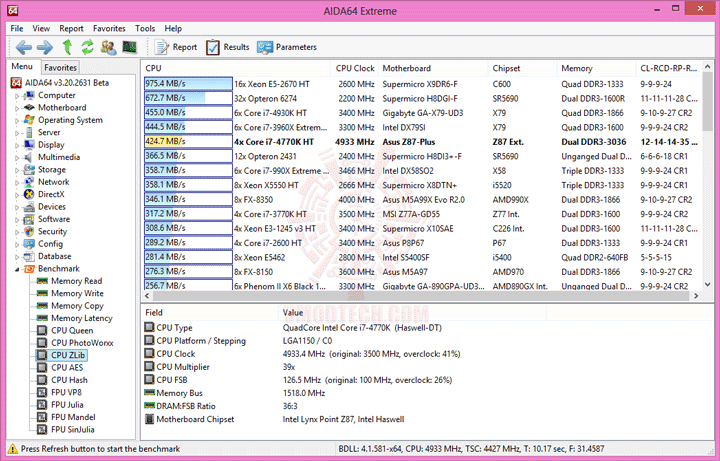

CPU ZLib

e4 ASUS Z87 PLUS Motherboard Review

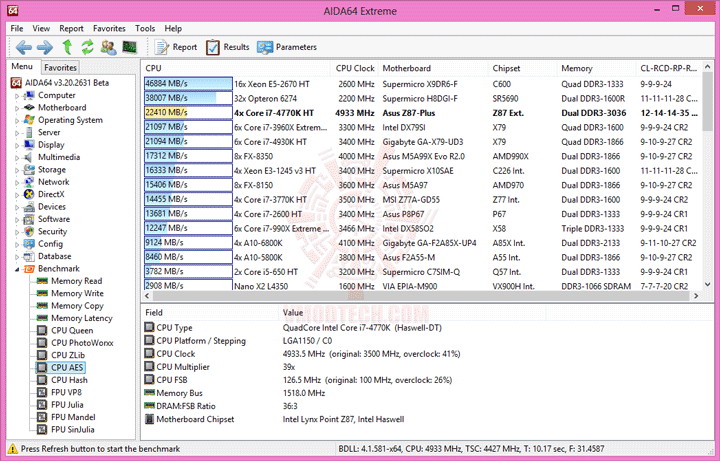

CPU AES

e5 ASUS Z87 PLUS Motherboard Review

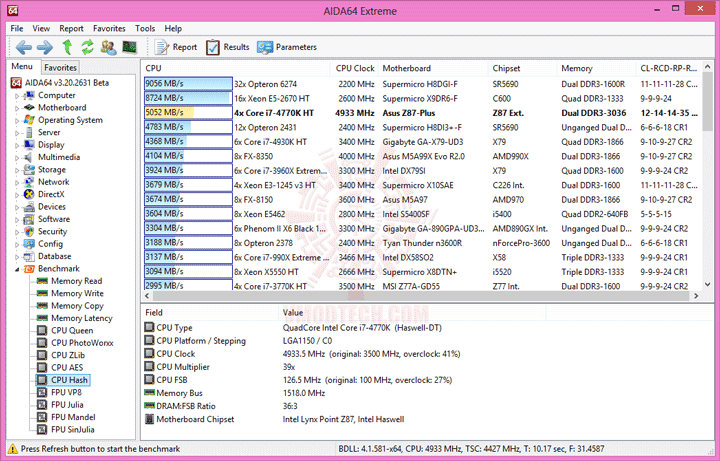

CPU Hash

e6 ASUS Z87 PLUS Motherboard Review

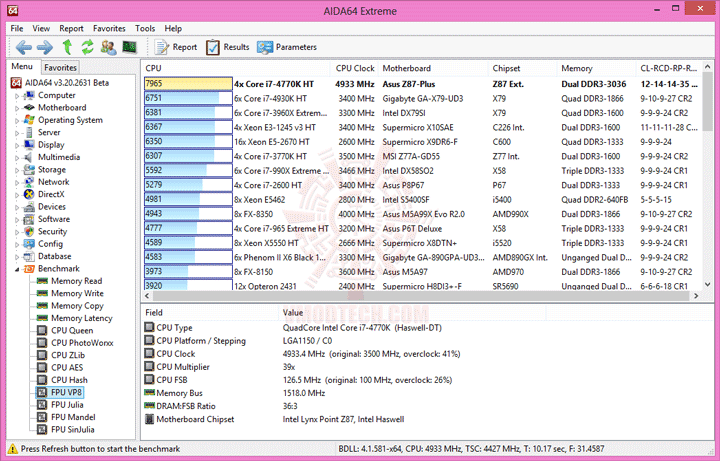

FPU VP8

e7 ASUS Z87 PLUS Motherboard Review

FPU Julia

e8 ASUS Z87 PLUS Motherboard Review

FPU Mandel

e9 ASUS Z87 PLUS Motherboard Review

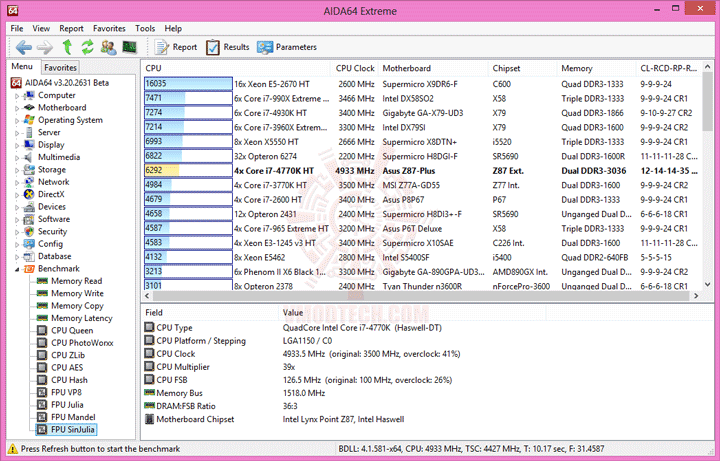

FPU SinJulia

e10 ASUS Z87 PLUS Motherboard Review

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

————————————————–

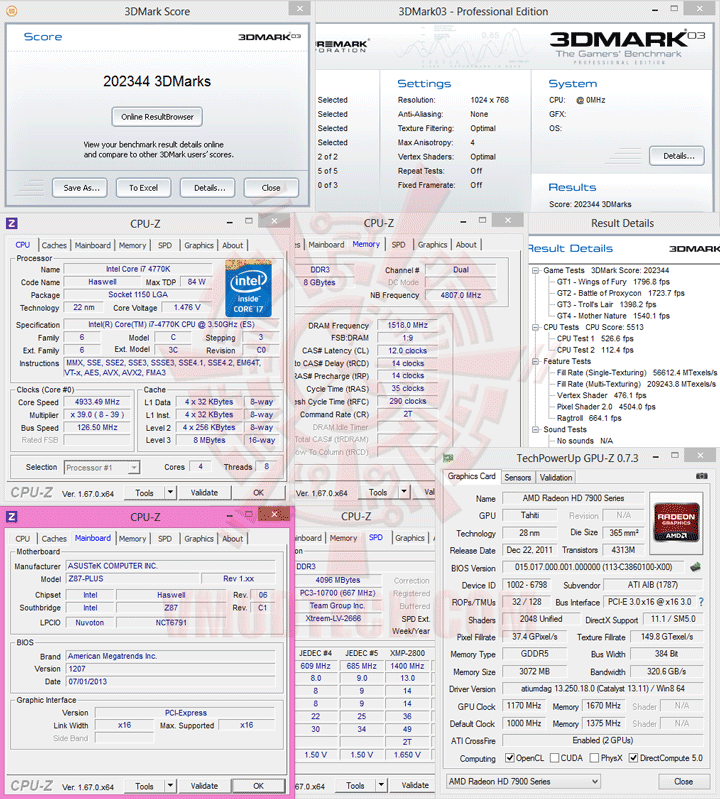

3DMark 03

03 ASUS Z87 PLUS Motherboard Review

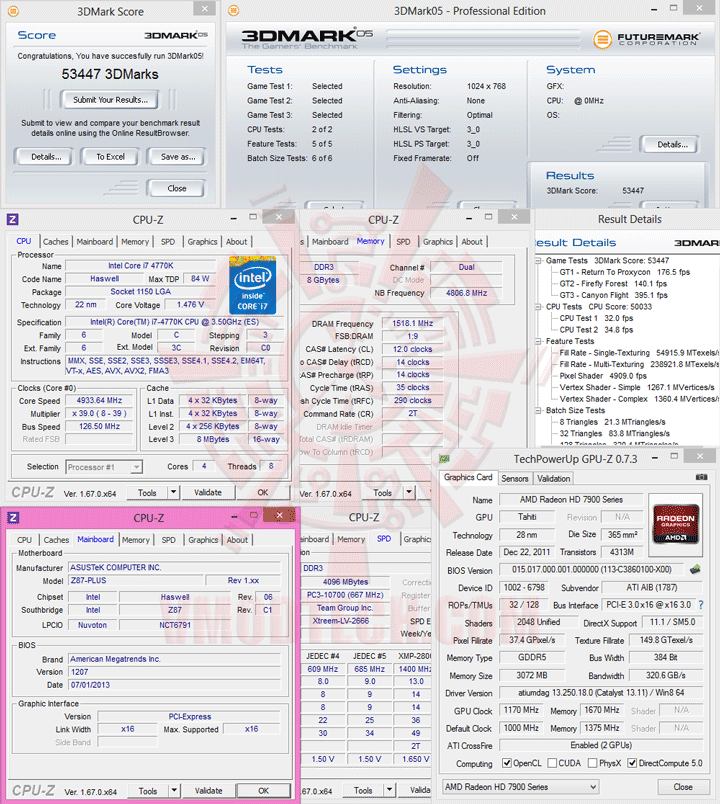

3DMark 05

05 ASUS Z87 PLUS Motherboard Review

3DMark 06

06 ASUS Z87 PLUS Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

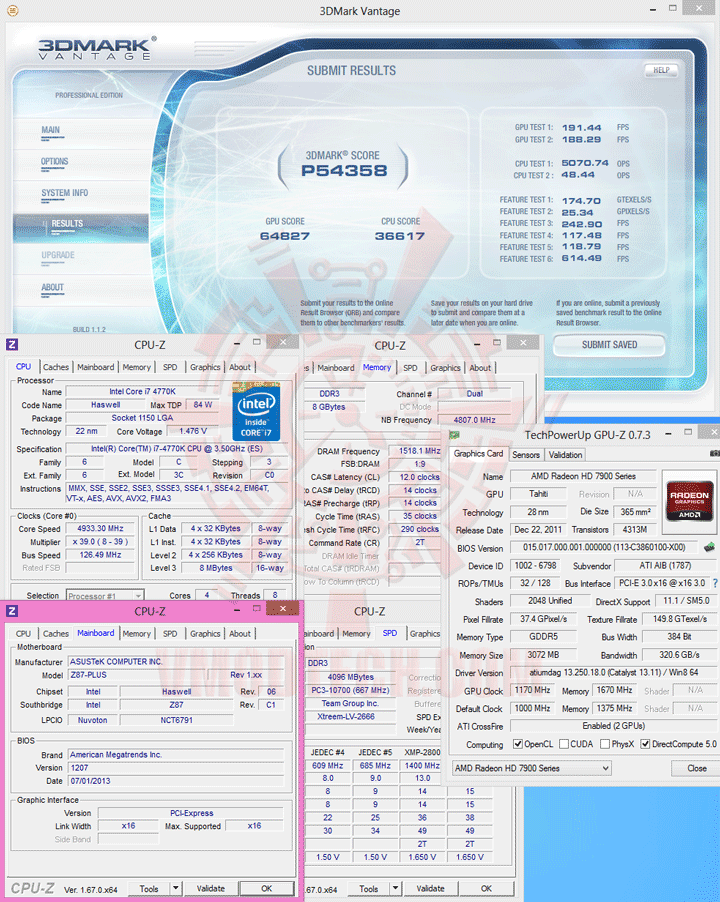

3DMark Vantage

07 ASUS Z87 PLUS Motherboard Review

3DMark 11

11 ASUS Z87 PLUS Motherboard Review

3DMark

13 ASUS Z87 PLUS Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor HD 7990 Devil 13 6GB GDDR5

AquaMark 3 HWBOT Edition

15 ASUS Z87 PLUS Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS Z87 PLUS Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS Z87 PLUS Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 71.1 FPS

Crysis 3

crysis3 ss ASUS Z87 PLUS Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS Z87 PLUS Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS Z87 PLUS Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 4940 ASUS Z87 PLUS Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS Z87-PLUS ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่ต้องการความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่สุดยอด โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.933 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS Z87 PLUS Motherboard Reviewvmod award value best ASUS Z87 PLUS Motherboard Reviewvmod award innovation best ASUS Z87 PLUS Motherboard Review

.
