ASUS Z87I-PRO Mini-ITX Motherboard Review

/ บทความโดย: Venom-Crusher , 04/10/2013 00:01, 23,921 views / view in EnglishEN
«»
Share

asus z87i pro ASUS Z87I PRO Mini ITX Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล “มีดี” HASWELL ในลำดับที่ 26 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดขนาดเล็กจิ๋ว Mini-ITX ที่อัดแน่นด้วย Features เทพๆสำหรับการโอเวอร์คล็อคอย่างครบเครื่อง แถมยังลากแรงกระชากใจกันอย่างเหลือเชื่อ ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS Z87I-PRO มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS Z87I PRO Mini ITX Motherboard Review

Specifications

s2 ASUS Z87I PRO Mini ITX Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ ASUS Z87I-PRO

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS Z87I-PRO Appearance

Package & Bundle

dsc 2163 ASUS Z87I PRO Mini ITX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดทองหรูหรางดงามครับ

dsc 2167 ASUS Z87I PRO Mini ITX Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 2168 ASUS Z87I PRO Mini ITX Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 2169 ASUS Z87I PRO Mini ITX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลเข้มตัดเหลืองทอง ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก ASUS ครับ

dsc 2170 ASUS Z87I PRO Mini ITX Motherboard Review

ด้านหลังบอร์ดก็ยังคงน้ำตาลเข้มเงางามเช่นเดียวกับด้านหน้าครับ

dsc 2171 ASUS Z87I PRO Mini ITX Motherboard Review

ภาคจ่ายไฟขนาดรวมถึง 12+2 เฟสกันเลยนะครับสำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 2172 ASUS Z87I PRO Mini ITX Motherboard Review

แถมออกแบบวางในแนวตั้งฉากกับตัวบอร์ดด้วย ประหยัดพื้นที่แต่ยังแรงจริงๆ แถมซิงค์ภาคจ่ายไฟสีทองงดงามกันเลยทีเดียว

dsc 2173 ASUS Z87I PRO Mini ITX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 2 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 16GB ครับ

dsc 2175 ASUS Z87I PRO Mini ITX Motherboard Review

ช่อง SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานอินเทลครับ

dsc 2174 ASUS Z87I PRO Mini ITX Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่มีขนาดกระทัดรัดแต่ดีไซน์สวยงามครับ

dsc 2176 ASUS Z87I PRO Mini ITX Motherboard Review

PCI-E 3.0/2.0 X16 Slot 1 ช่องทางครับ ตามขนาดของบอร์ด

dsc 2177 ASUS Z87I PRO Mini ITX Motherboard Review

Back Panel ด้านหลังก็โดดเด่นด้วย WiFi GO! ที่เหลือก็ครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS Z87I-PRO
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,130/6,600 MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 2124 ASUS Z87I PRO Mini ITX Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.92 GHz Bclk 100.4MHz

NB Freq. 4,819 MHz DDR3 2,678MHz 10-12-12-28-1T

validate ASUS Z87I PRO Mini ITX Motherboard Review

Validation link >>Click<<

c1 ASUS Z87I PRO Mini ITX Motherboard Review

4.92 GHz กันเลยครับงานนี้ สุดยอดดด

c2 ASUS Z87I PRO Mini ITX Motherboard Review

c3 ASUS Z87I PRO Mini ITX Motherboard Review

c4 ASUS Z87I PRO Mini ITX Motherboard Review

c5 ASUS Z87I PRO Mini ITX Motherboard Review

c6 ASUS Z87I PRO Mini ITX Motherboard Review

c7 ASUS Z87I PRO Mini ITX Motherboard Review

PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,130/6,600 MHz กันต่อครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 ASUS Z87I PRO Mini ITX Motherboard Review

ed2 ASUS Z87I PRO Mini ITX Motherboard Review

ed3 ASUS Z87I PRO Mini ITX Motherboard Review

ed4 ASUS Z87I PRO Mini ITX Motherboard Review

ed5 ASUS Z87I PRO Mini ITX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS Z87I PRO Mini ITX Motherboard Review

hpi 2 ASUS Z87I PRO Mini ITX Motherboard Review

(Click ScreenShot to Enlarge)

แรงสุดขีดกันเลยครับงานนี้

————————————————–

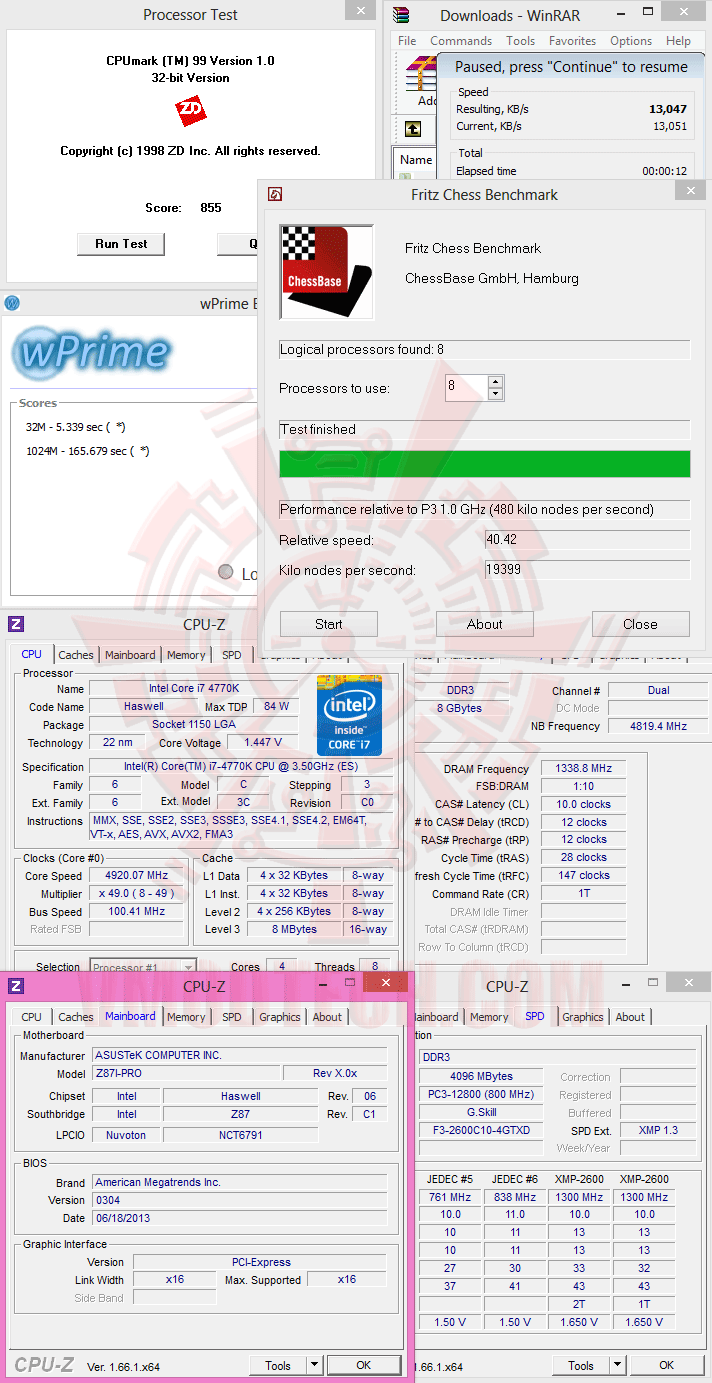

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS Z87I PRO Mini ITX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

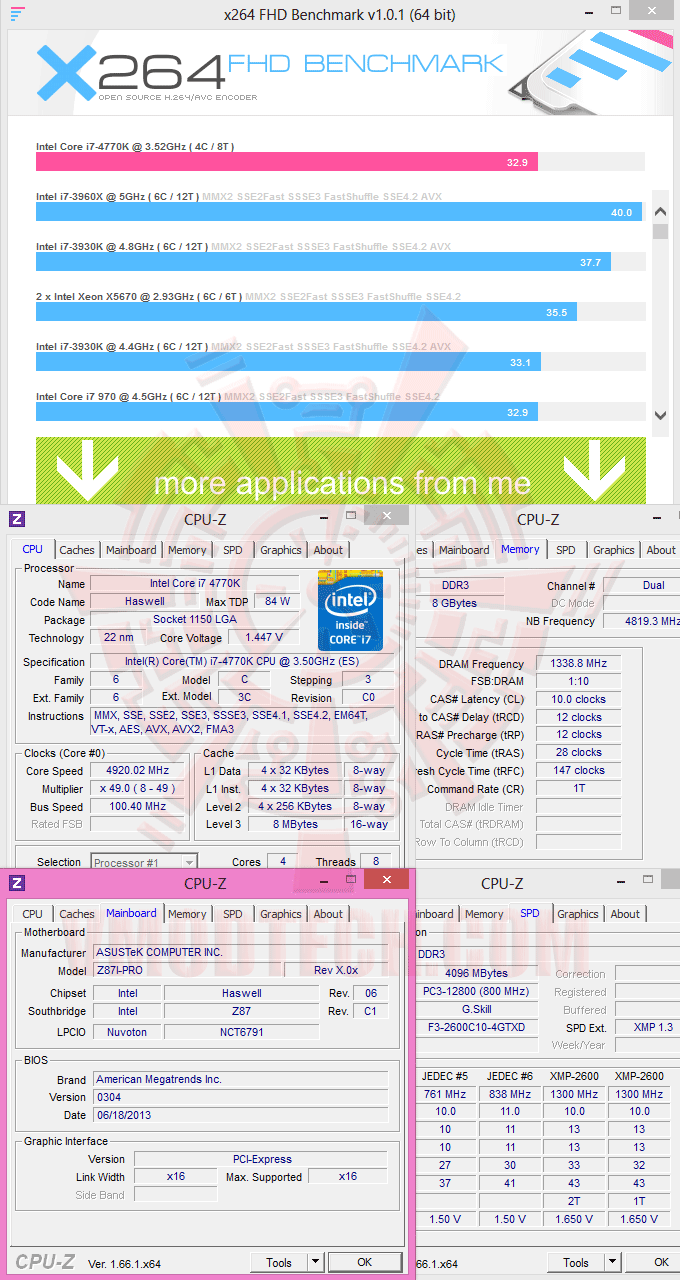

X264 FHD Benchmark

x264 ASUS Z87I PRO Mini ITX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.9 FPS

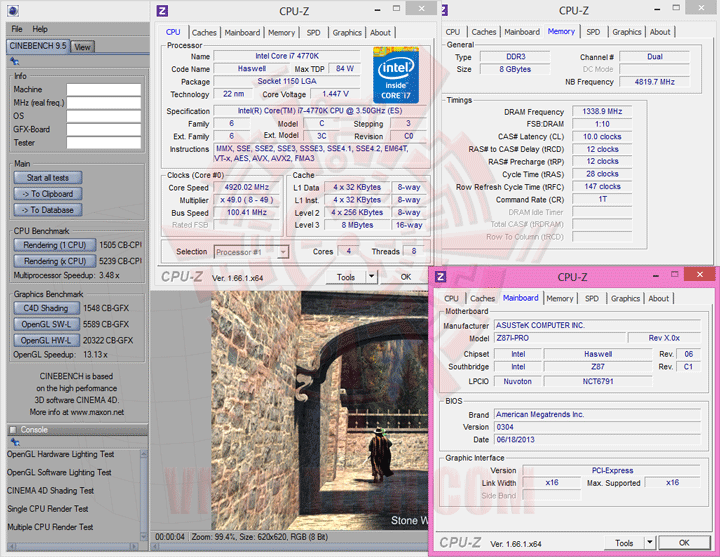

CINEBENCH R9.5

c95 ASUS Z87I PRO Mini ITX Motherboard Review

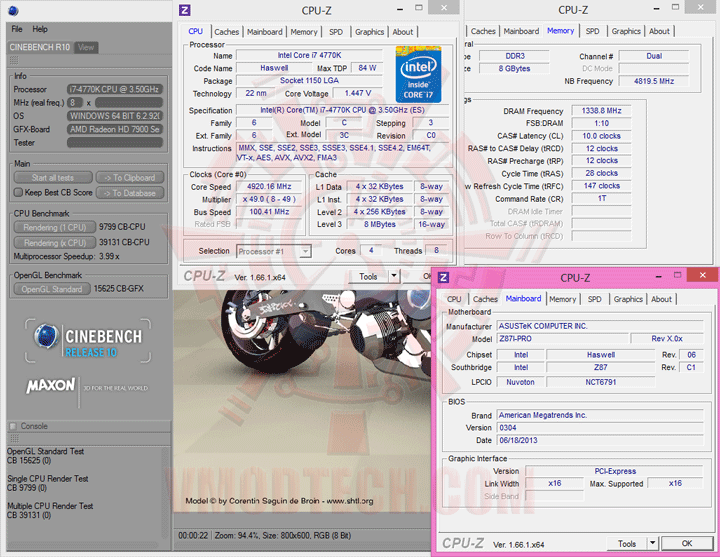

CINEBENCH R10

c10 ASUS Z87I PRO Mini ITX Motherboard Review

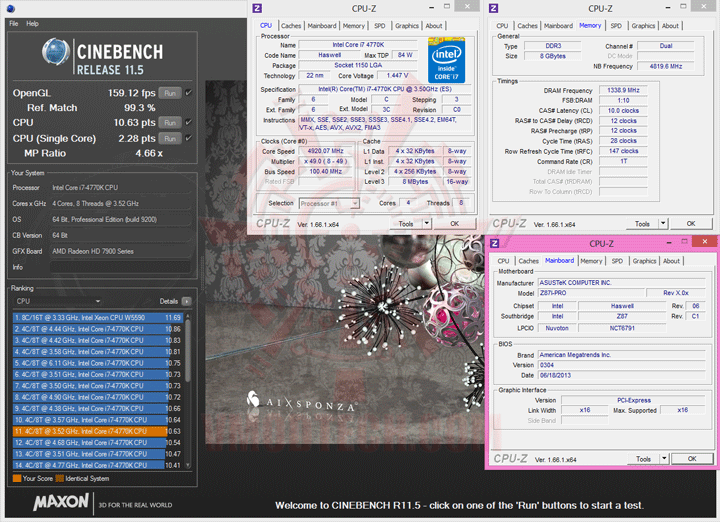

CINEBENCH R11.5

c115 ASUS Z87I PRO Mini ITX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

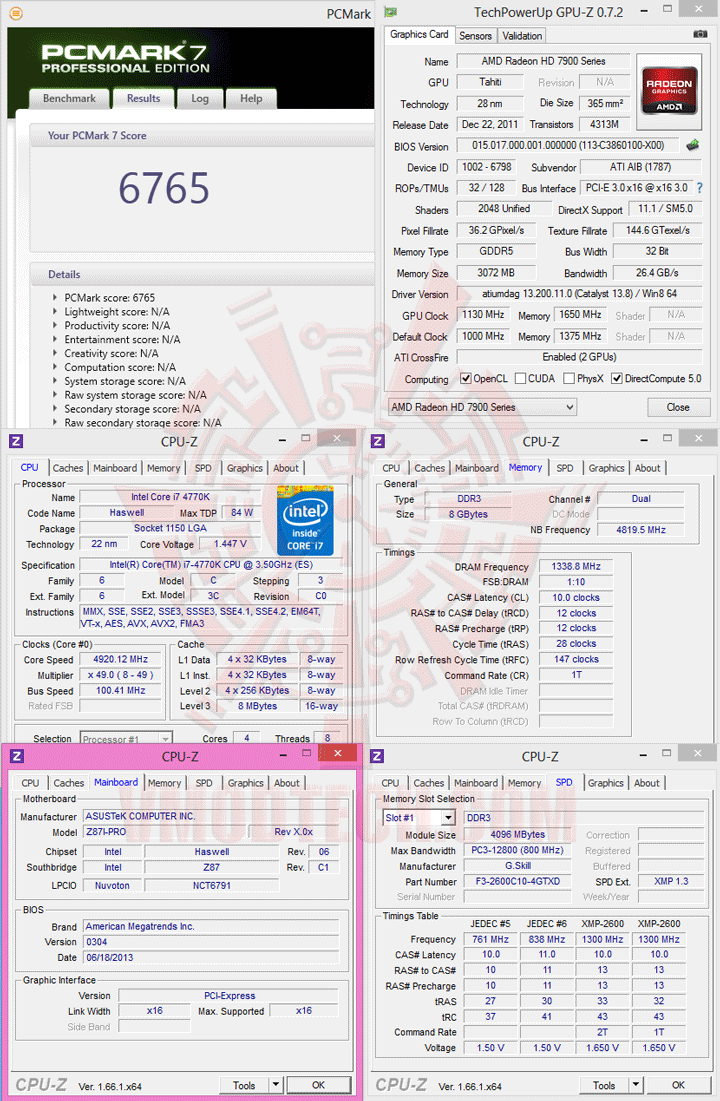

PCMark 7

pcm7 ASUS Z87I PRO Mini ITX Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

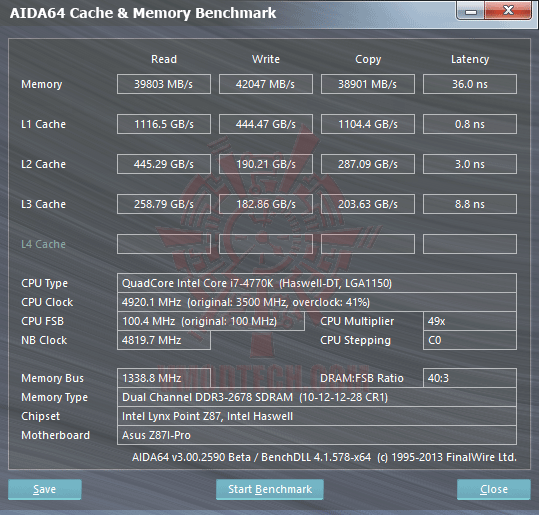

AIDA64 Cache & Memory Benchmark

e1 ASUS Z87I PRO Mini ITX Motherboard Review

Memory Bandwidth ก็แรงสวดยวดเลยครับ แม้จะใช้ความเร็วหน่วยความจำเพียงแค่ DDR 2678

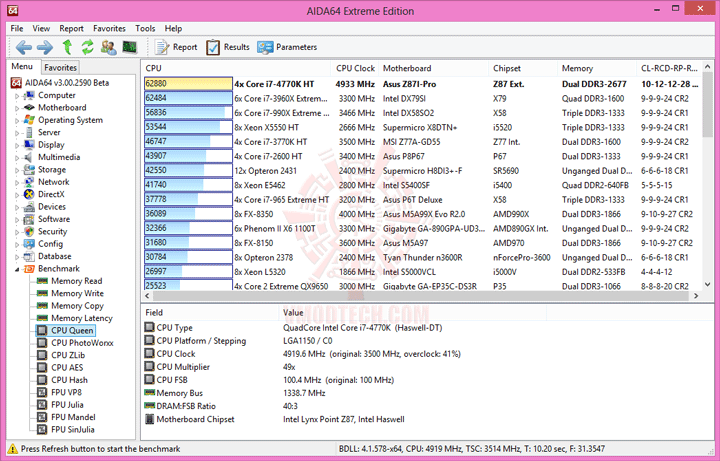

CPU Queen

e2 ASUS Z87I PRO Mini ITX Motherboard Review

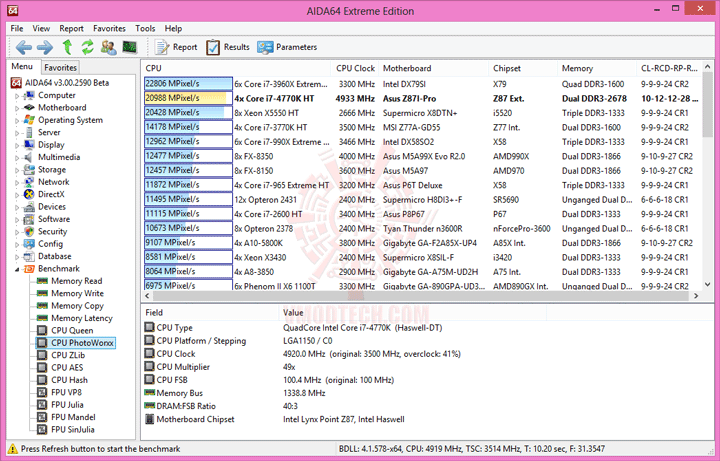

CPU PhotoWorxx

e3 ASUS Z87I PRO Mini ITX Motherboard Review

CPU ZLib

e4 ASUS Z87I PRO Mini ITX Motherboard Review

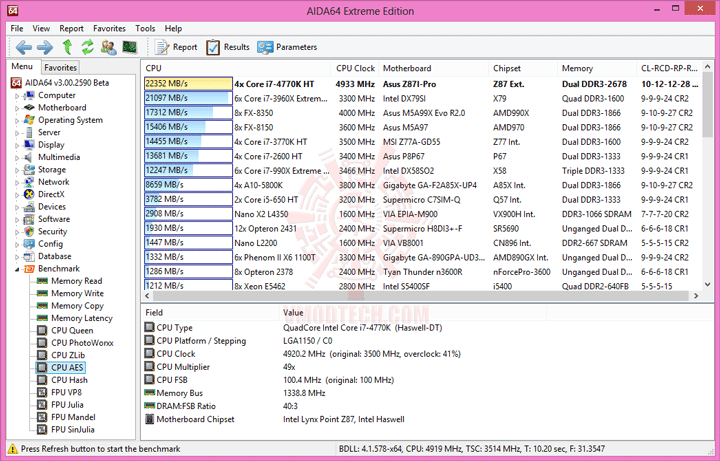

CPU AES

e5 ASUS Z87I PRO Mini ITX Motherboard Review

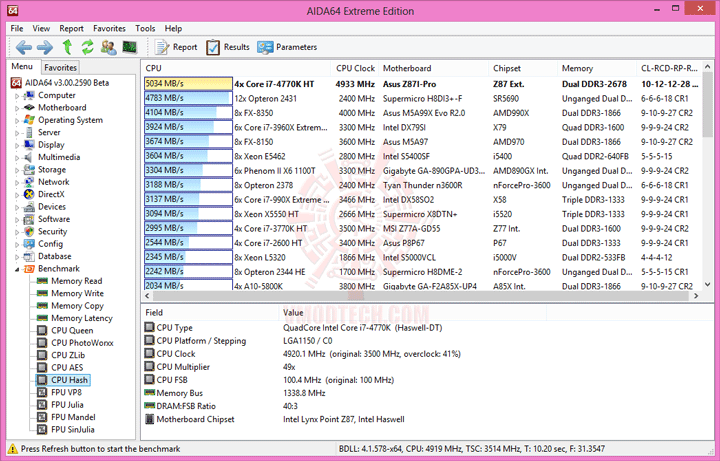

CPU Hash

e6 ASUS Z87I PRO Mini ITX Motherboard Review

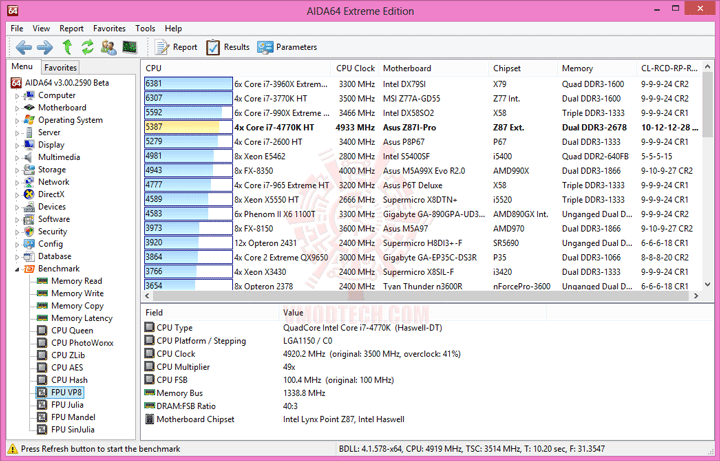

FPU VP8

e7 ASUS Z87I PRO Mini ITX Motherboard Review

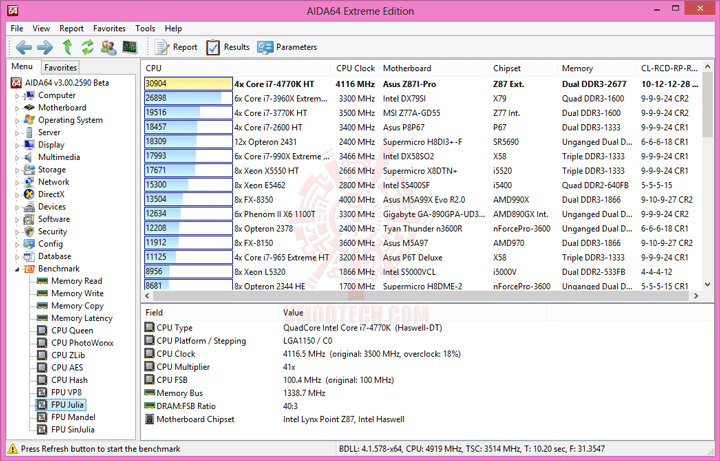

FPU Julia

e8 ASUS Z87I PRO Mini ITX Motherboard Review

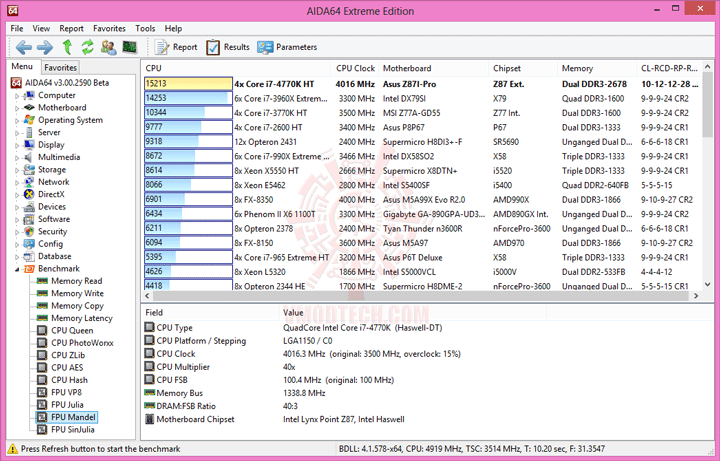

FPU Mandel

e9 ASUS Z87I PRO Mini ITX Motherboard Review

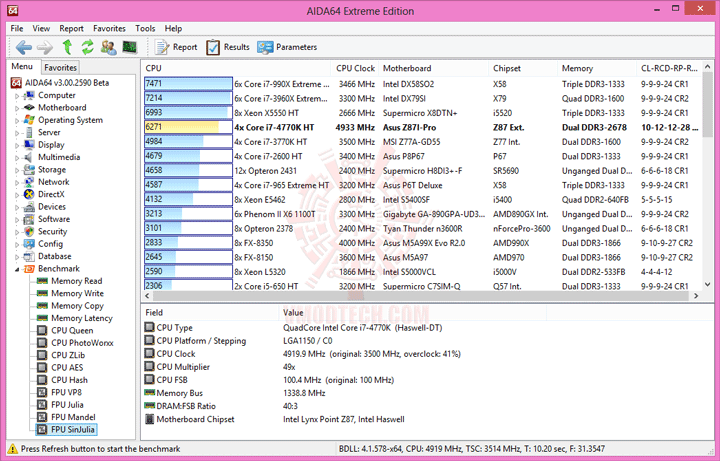

FPU SinJulia

e10 ASUS Z87I PRO Mini ITX Motherboard Review

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

————————————————–

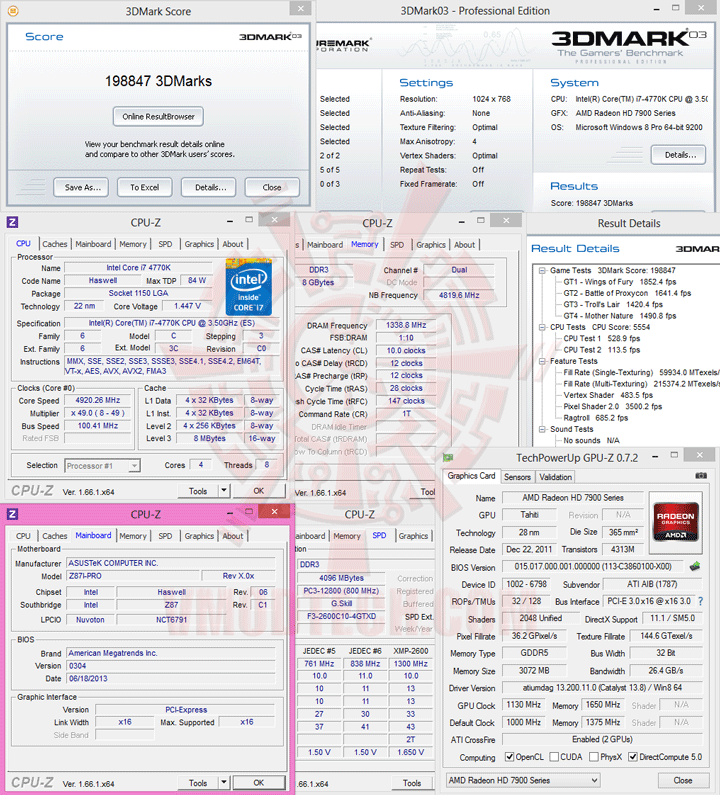

3DMark 03

03 ASUS Z87I PRO Mini ITX Motherboard Review

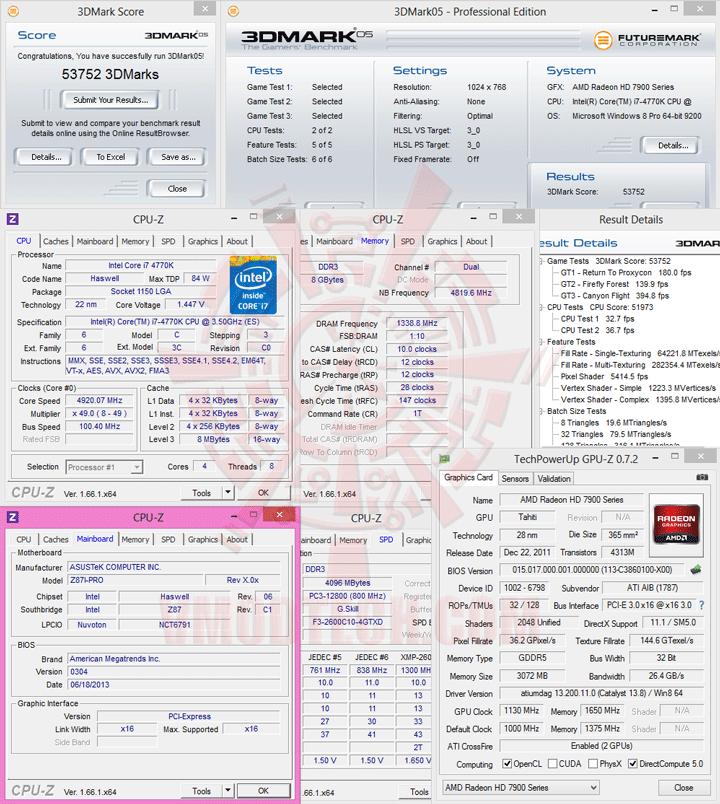

3DMark 05

05 ASUS Z87I PRO Mini ITX Motherboard Review

3DMark 06

06 ASUS Z87I PRO Mini ITX Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

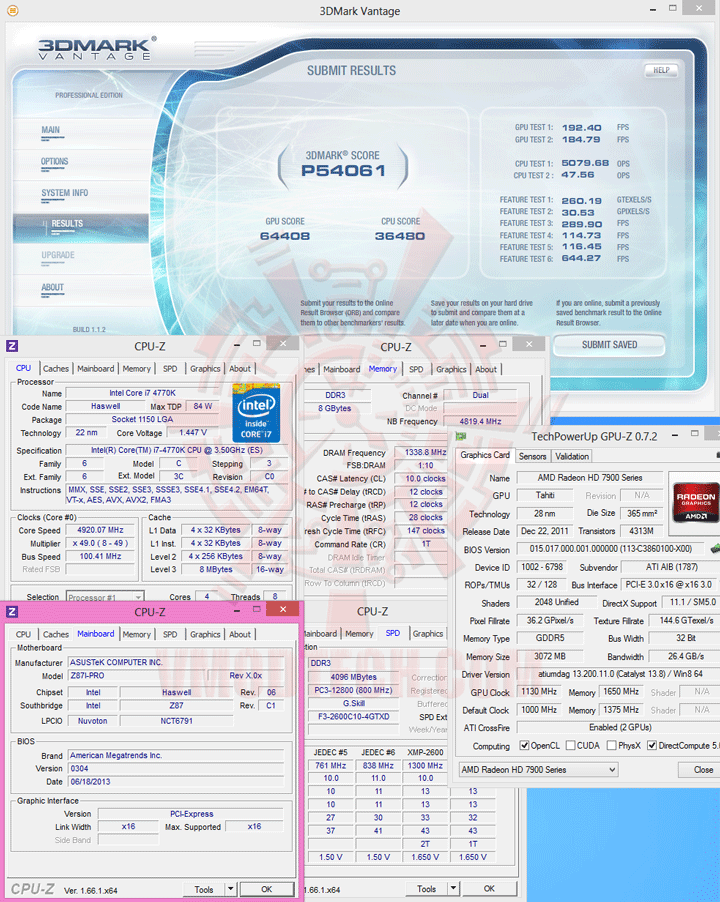

3DMark Vantage

07 ASUS Z87I PRO Mini ITX Motherboard Review

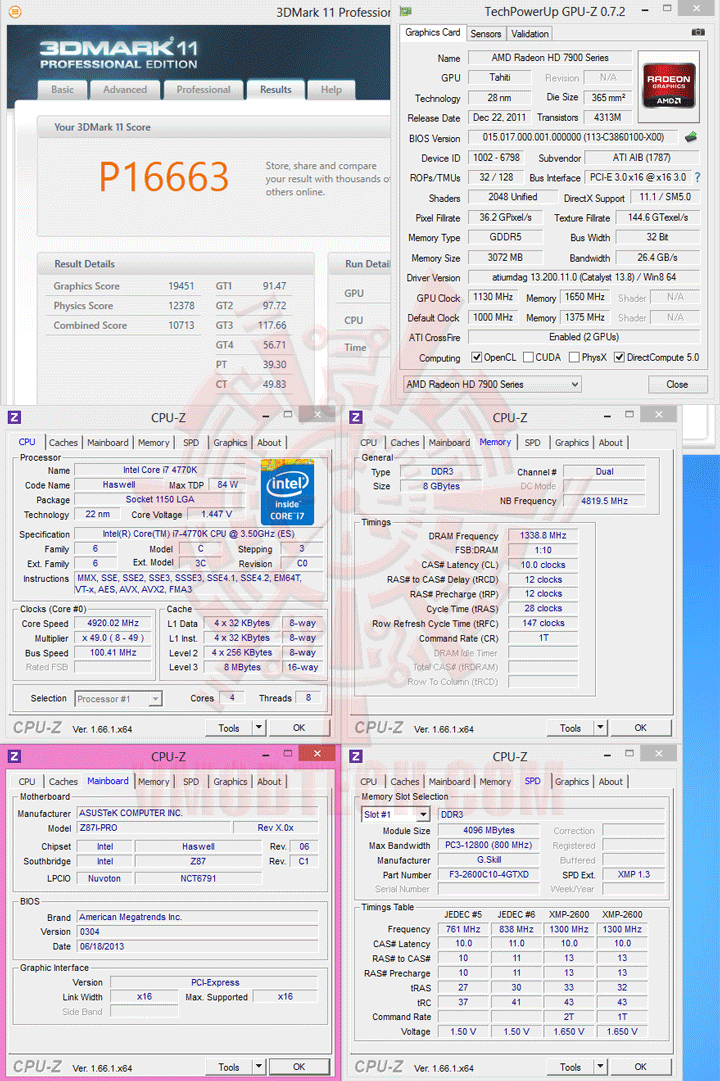

3DMark 11

11 ASUS Z87I PRO Mini ITX Motherboard Review

3DMark

13 ASUS Z87I PRO Mini ITX Motherboard Review

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor HD 7990 Devil 13 6GB GDDR5

AquaMark 3 HWBOT Edition

15 ASUS Z87I PRO Mini ITX Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS Z87I PRO Mini ITX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS Z87I PRO Mini ITX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 68.9 FPS

Crysis 3

crysis3 ss ASUS Z87I PRO Mini ITX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS Z87I PRO Mini ITX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS Z87I PRO Mini ITX Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 2169 ASUS Z87I PRO Mini ITX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS Z87I-PRO ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีขนาดเล็กจิ๋ว Mini-ITX และยังต้องความสามารถในการโอเวอร์คล็อคซีพียูในระดับสุดยอด โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.92 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราเล็กจิ๋วทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS Z87I PRO Mini ITX Motherboard Reviewvmod award innovation best ASUS Z87I PRO Mini ITX Motherboard Review

.

ขอขอบคุณ
