ASUS Z97-A/USB 3.1 Appearance

มากันในกล่องสีดำแดงบอกชื่อรุ่น ASUS Z97-A/USB 3.1

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

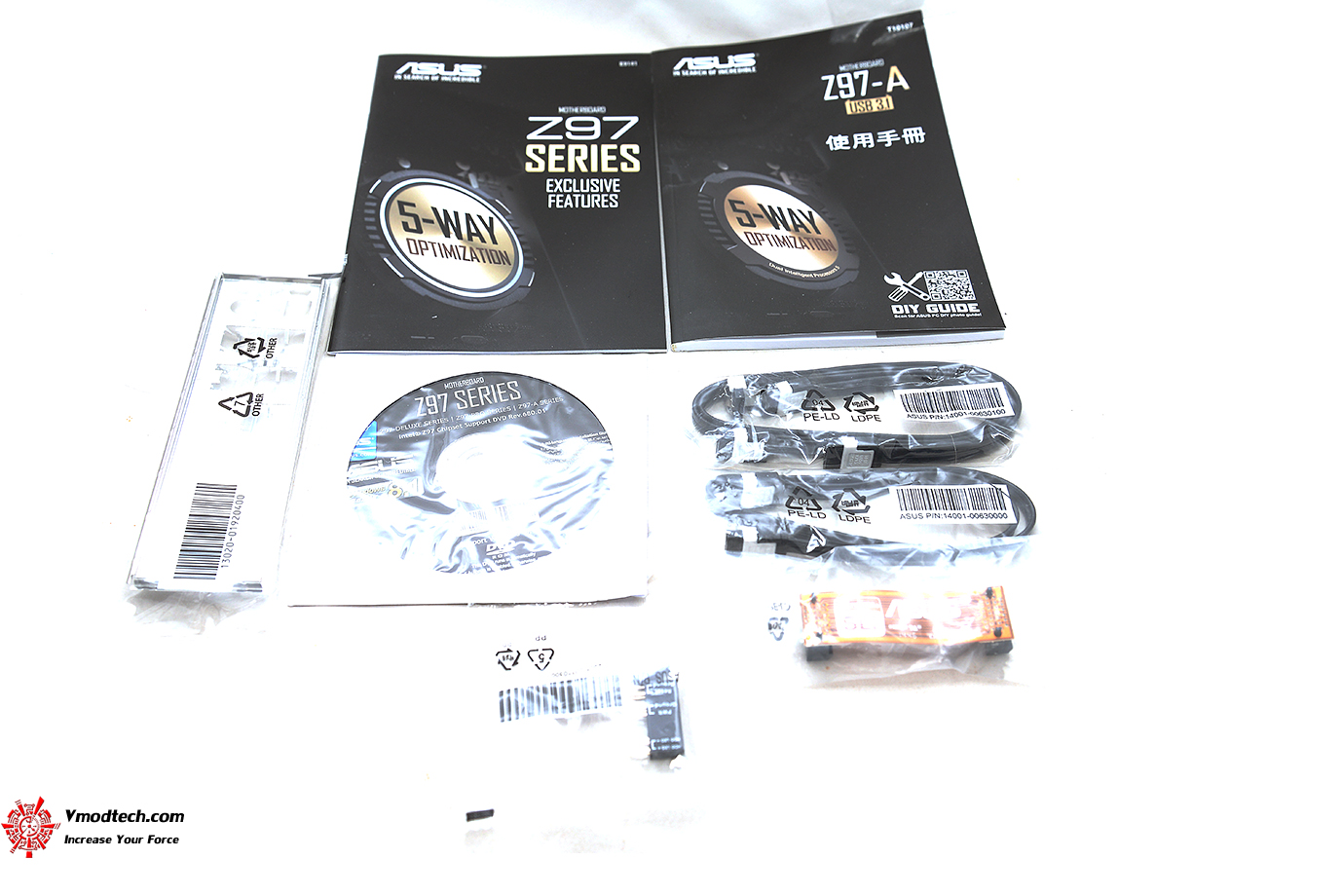

อุปกรณ์ ให้มามีคู่มือต่างๆไดร์เวอร์อุปกรณ์ต่างๆประกอบด้วย สาย 3 x SATA 6Gb/s cable(s) , 1 x SLI bridge(s) , 1 x Q-connector(s) (2 in 1)   และฝาหลัง

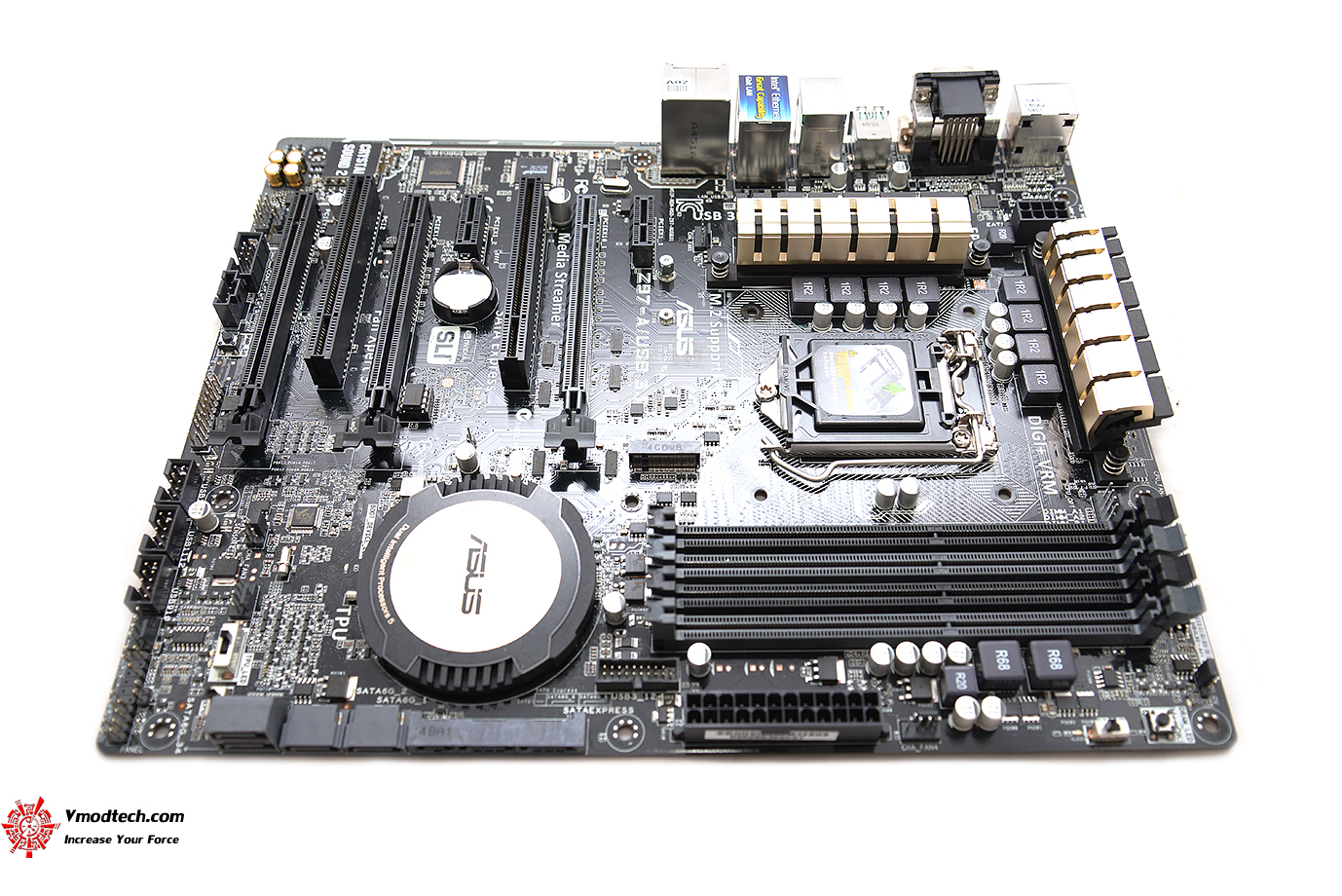

ตัวเมน บอร์ด PCB สีดำครับ เน้นโทนสีดำสลับสีทองออกครีมๆ จะเป็นแนว 5-Way Optimization by Dual Intelligent Processors 5 นั้นเองครับ ตัวเมนบอร์ด นั้นขนาดใหญ่ครับขนาด ATX Form Factor 12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ครับ

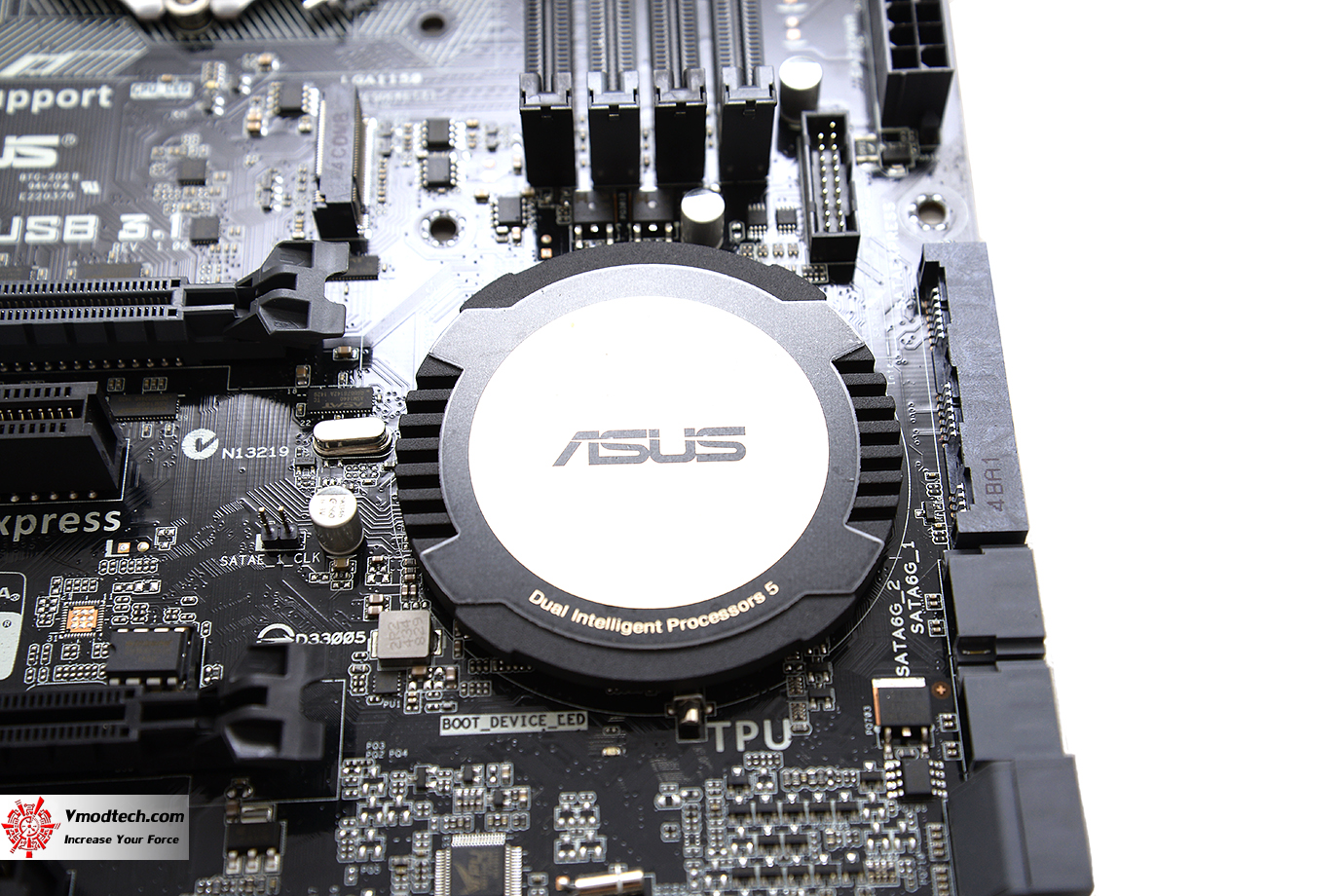

Intel® Z97 chipset ครับ ฮีตซิงค์คลอบสวยงามเลยทีเดียว

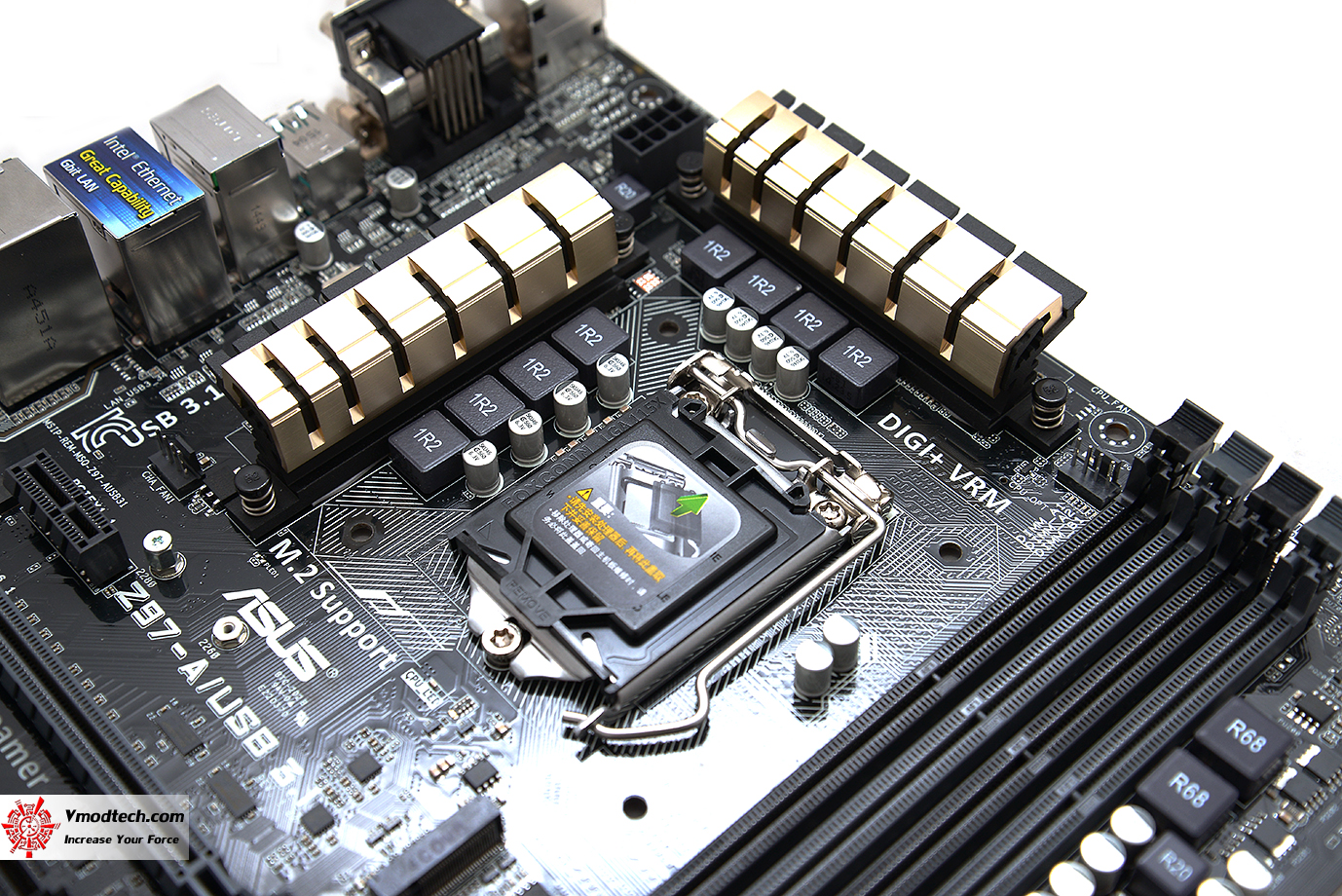

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5^th/New 4^th/4^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU ใส่ได้หมดครับ อีกทั้งภาคจ่ายไฟก็ยังเป็น DIGI+ VRM 8เฟส

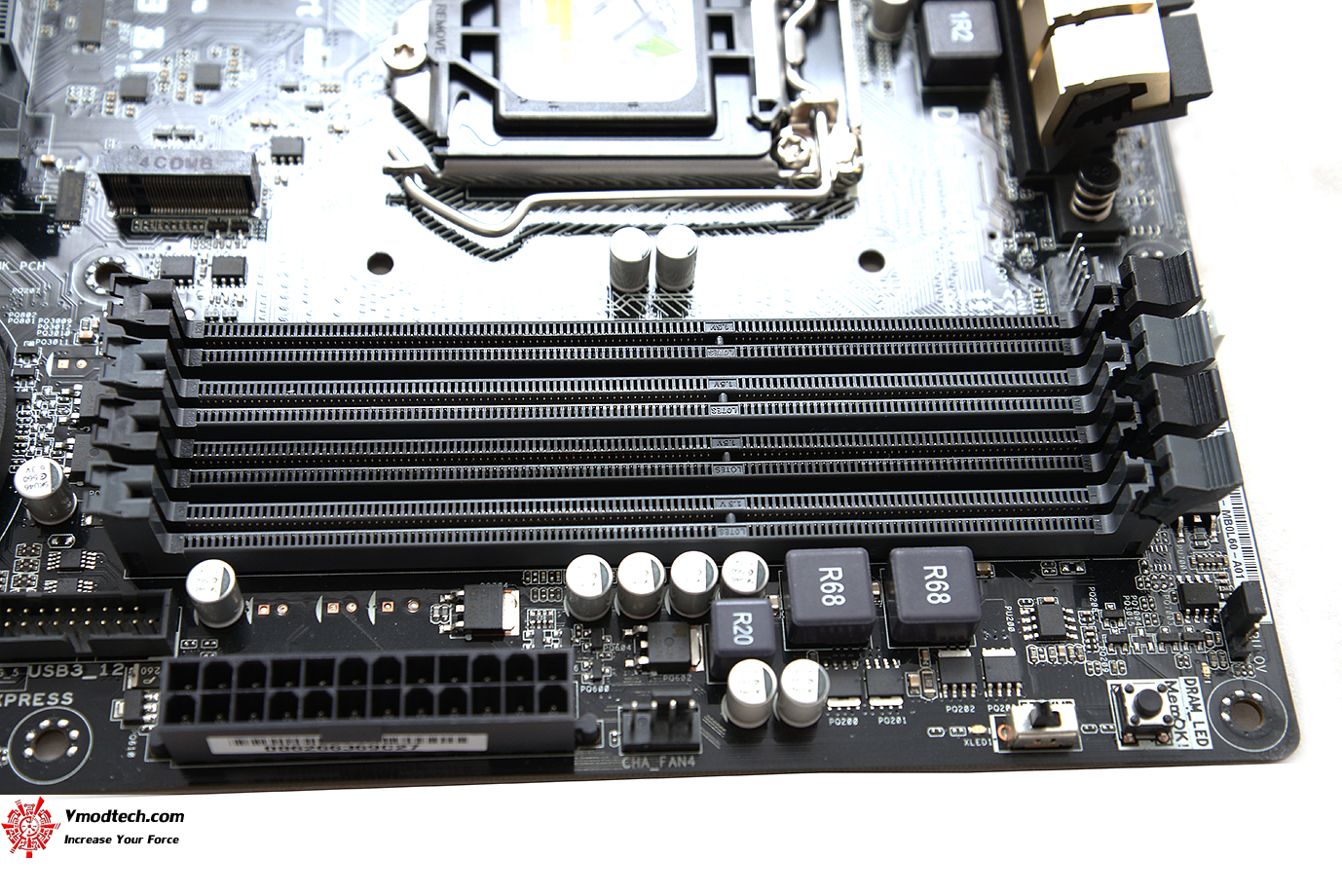

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ

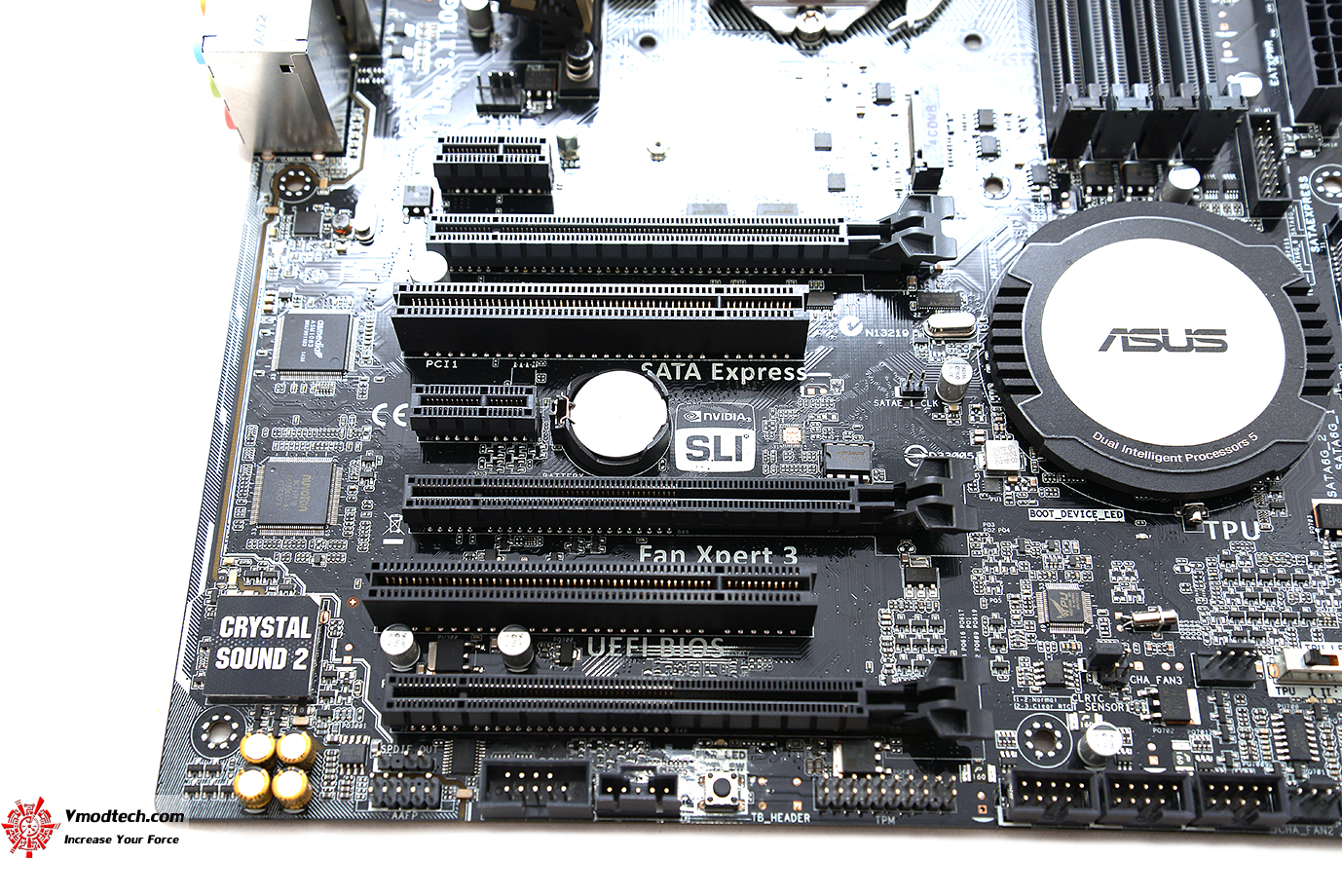

ช่อง เชื่อมต่ออุปกรณ์มี  2 x PCIe 3.0/2.0 x16 (x16 or dual x8)  , 1 x PCIe 2.0 x16 (x2 mode) , 2 x PCIe 2.0 x1 , 2 x PCI ครับ

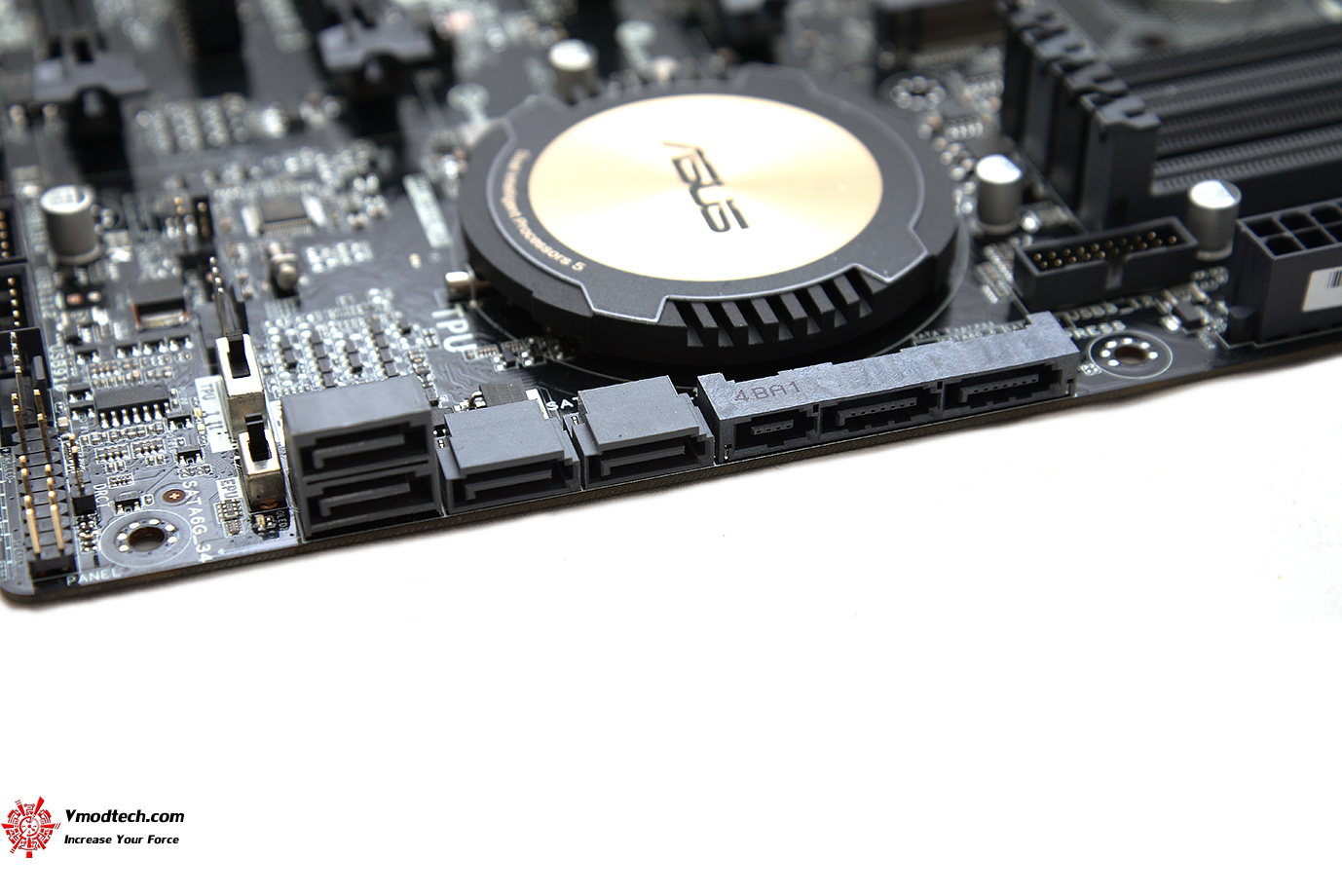

ช่องเสียบ SATA3 ให้กันมา 1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports , 1 x M.2 Socket 3, with M Key, type 2260/2280 storage devices support (PCIE mode) , 4 x SATA 6Gb/s port(s), gray

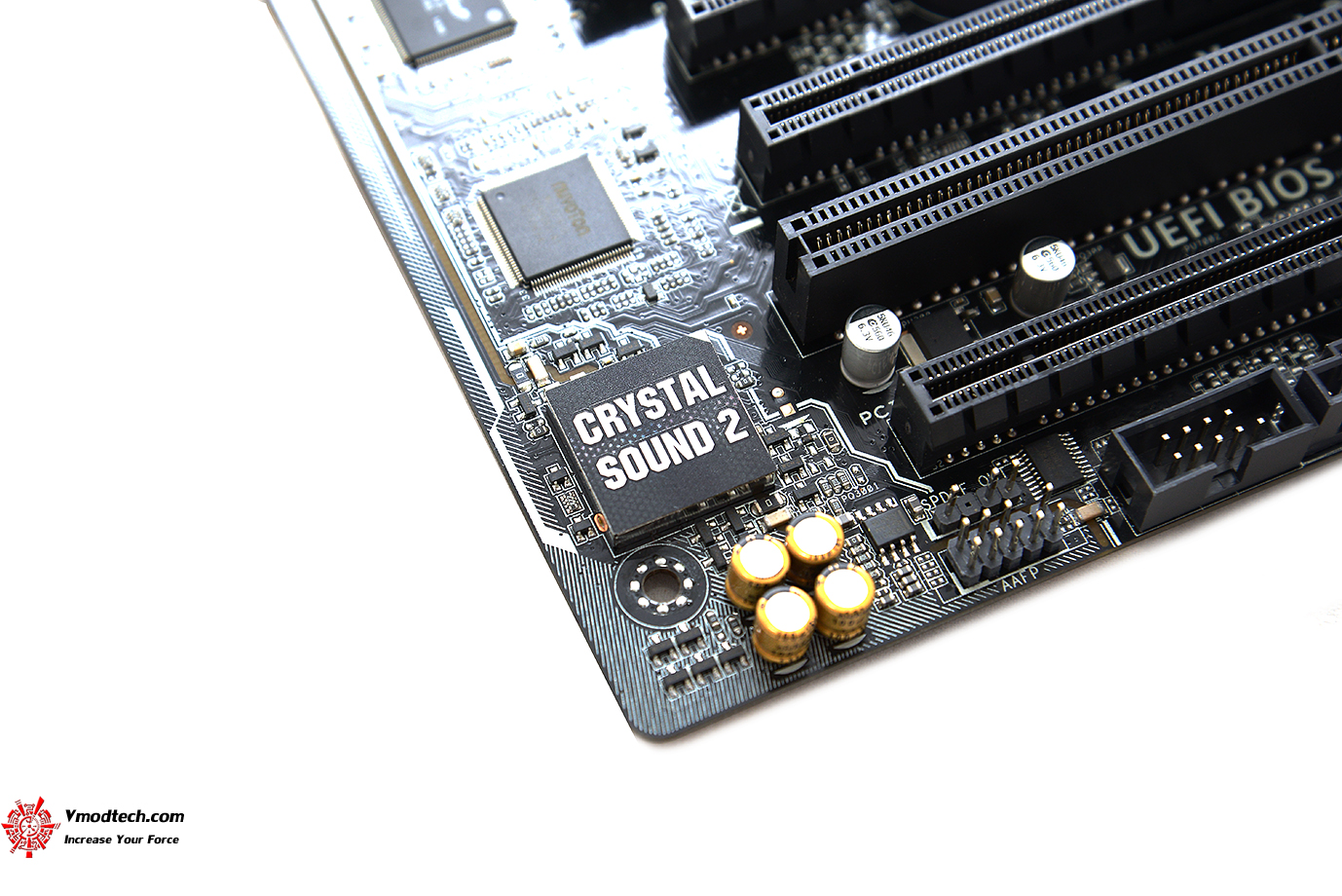

ซาวด์ออนบอร์ดชั้นดี Crystal Sound 2 จัดให้แบบเต็มๆ ด้วยระบบเสียง DTS Ultra PC II จัดเต็มให้กระหึ่มกันเลยทีเดียวครับ

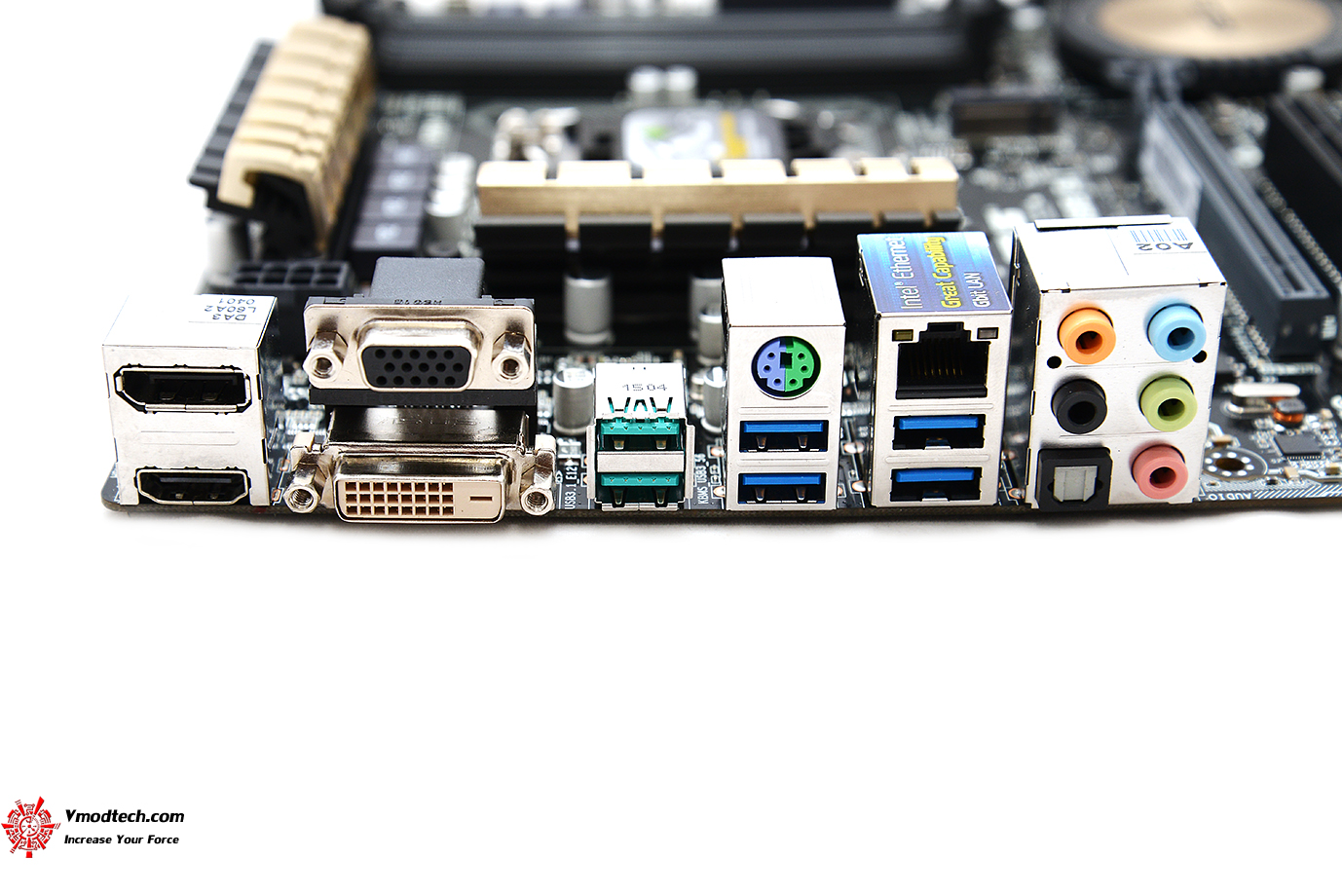

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย - 1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x D-Sub , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.1 (teal blue) , 4 x USB 3.0 (blue)  , 1 x Optical S/PDIF out , 5 x Audio jack(s)

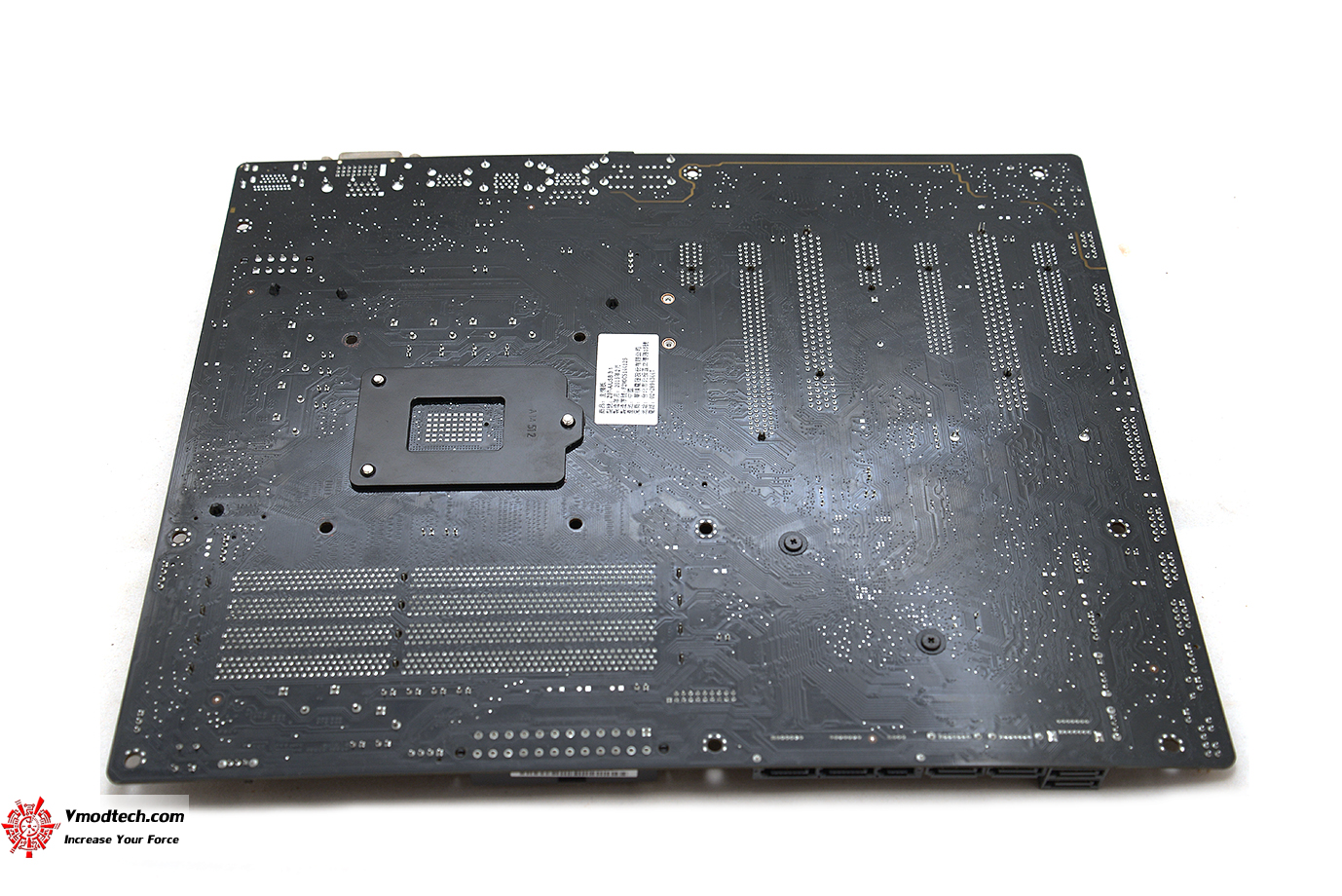

PCB ด้านหลังสีดำครับ

ASUS USB 3.1 Enclosure

อุปกรณ์เสริมที่ใช้ร่วมทำการทดสอบ USB 3.1

สำหรับอุปกรณ์เสริมสำหรับวันนี้ที่จะมาแสดงความสามารถในการส่งผ่านข้อมูลแบบ USB 3.1 จะเป็น SSD Raid ที่ติดตั้งมาบนกล่อง

เปิดกล่องมาแล้ว

สำหรับ อุปกรณ์นั้นก็จะมี สายเชื่อมต่อแบบ USB 3.1 ซึ่งด้านนึงจะเป็น Type A ส่วนอีกด้านจะเป็น Type C ซึ่งจะเป็นหัวที่แปลกตากว่าปกติ สายไฟพาวเวอร์และอแด๊ปเตอร์ก็เตรียมมาให้พร้อมใช้งาน

สำหรับภายในกล่องนั้นได้ทำการติดตั้ง SSD แบบ Micro SATA ขนาด 256GB สองตัวและคอนฟิกแบบ Raid0 เอาไว้ครับ

พอร์การ เชื่อมต่อ ซ้ายสุดจะเป็นช่อง USB 3.1 Type C ส่วนด้านขวาสุดจะเป็น Micro-USB ซึ่งทำหน้าที่รับไฟจากช่อง USB เข้ามาเลี้ยงวงจรครับ

หัวเชื่อม ต่อแบบ USB ด้านซ้ายจะเป็น USB 3.1 Type C ซึ่งไม่มีทิศทางจะเสียบสลับด้านใดก็ได้ ส่วนด้านขวามือนั้นจะเป็น USB Type A ตามมาตรฐานที่เราๆคุ้นเคยกันดี

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
