ASUS Z97-PRO(Wi-Fi ac) Appearance

มากันในกล่องสีดำพร้อมบอกชื่อรุ่น ASUS Z97-PRO(Wi-Fi ac)

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

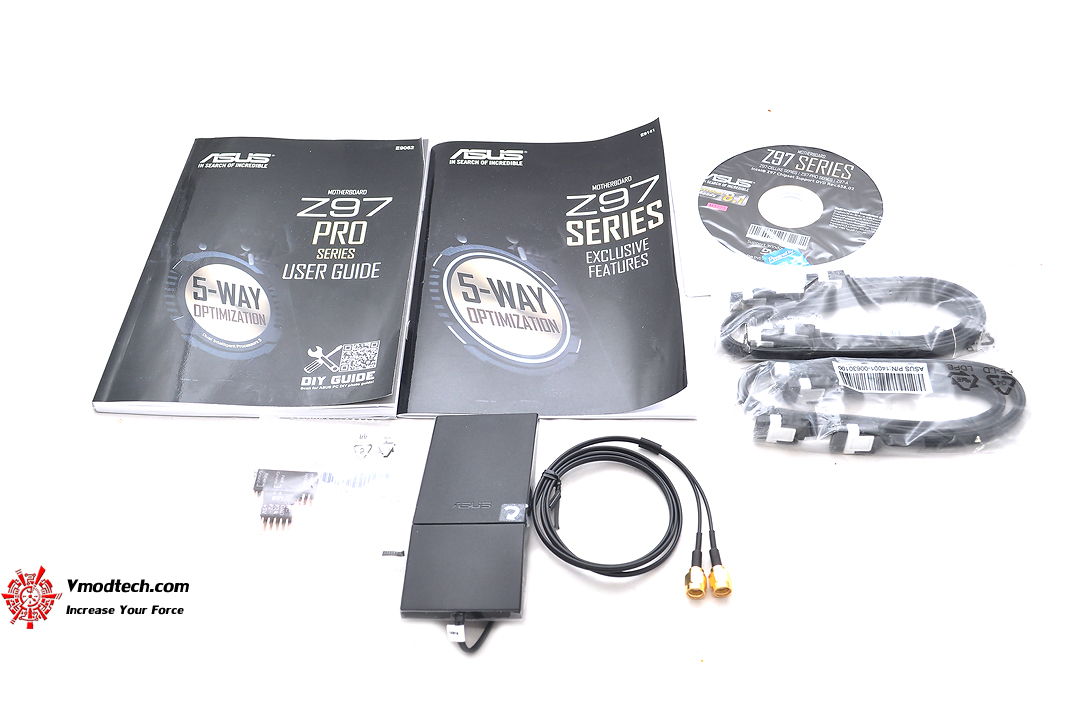

อุปกรณ์ให้มามีคู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุด ชุด Wi-Fi และฝาหลัง

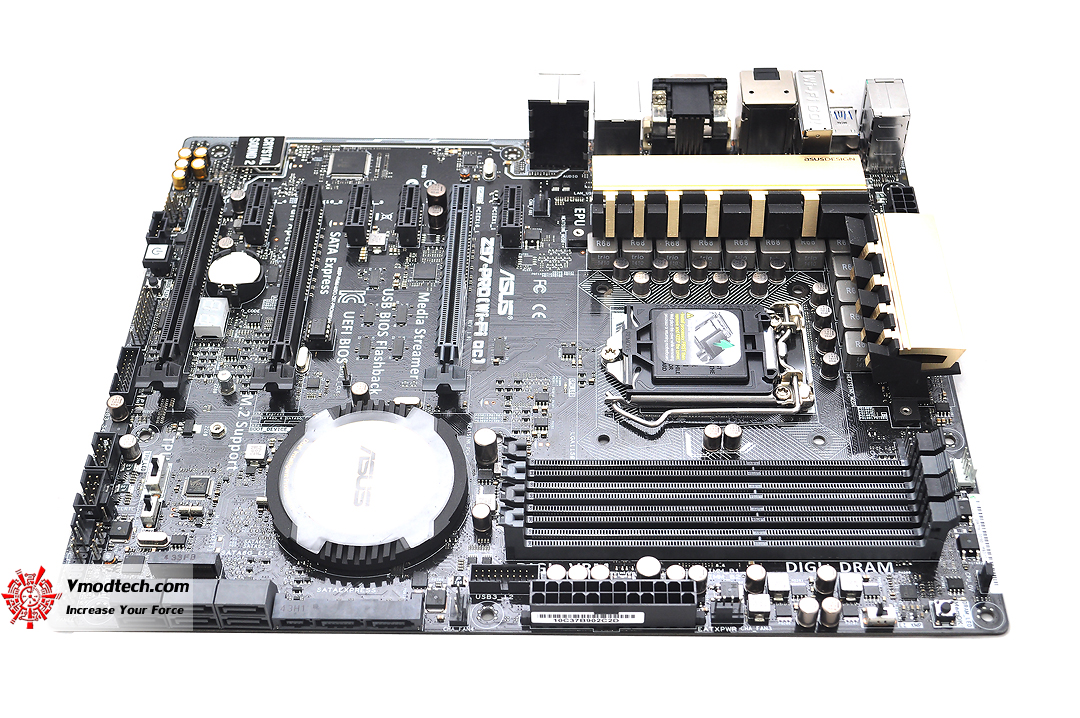

ตัวเมนบอร์ด PCB สีดำสนิท สลับด้วยฮีตซิงค์สีครีมอ่อนสวยงามมากครับ พร้อมโลโก้ ASUS สวยงาม

ตัวเมนบอร์ดนั้นขนาดใหญ่ครับขนาด ATX Form Factor; 12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ครับใหญ่พร้อมอัดแน่นด้วยฟีเจอร์เพียบ

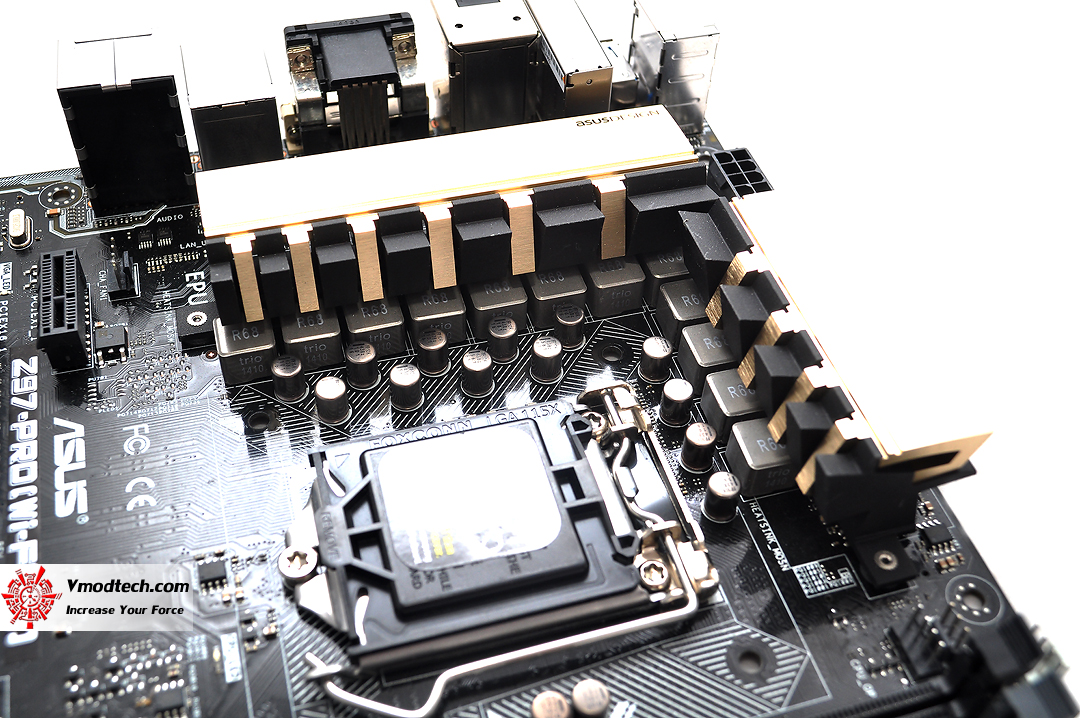

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5^th/New 4^th/4^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU เฟสไฟให้กันมา 12เฟส DIGI+ Power Control พร้อมด้วยฮีตซิงค์สีเปลือกไข่สวยงาม

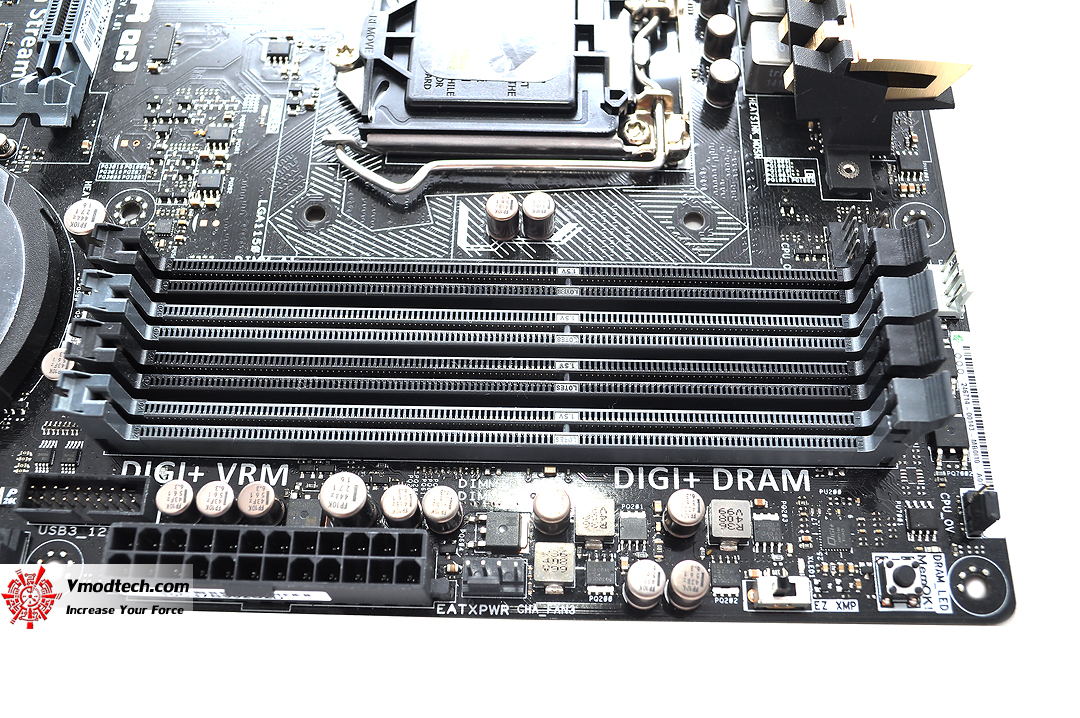

สล๊อตแรม 4ช่องมาตรฐาน DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ และยังมีชุดเฟสไฟ 2เฟสควบคุมการทำงานอีกด้วยครับสำหรับสล๊อตแรม Digital 2 Phase DRAM Power Design

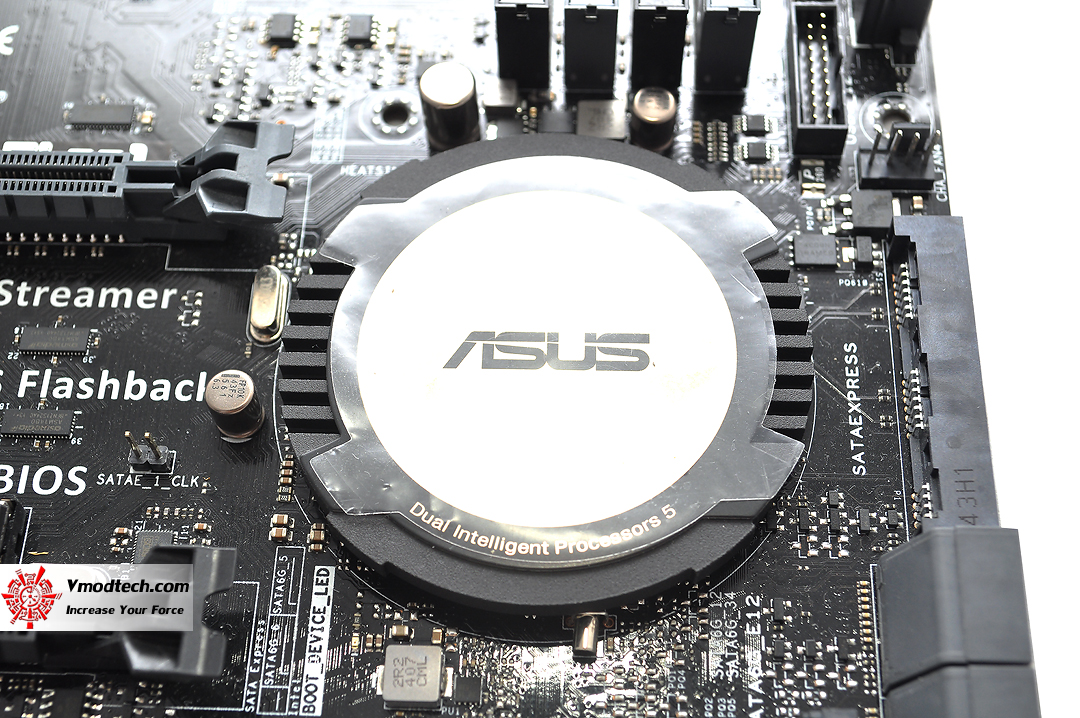

ชิบเซ็ต Intel® Z97 พร้อมฮีตซิงค์สวยงามโลโก้ ASUS

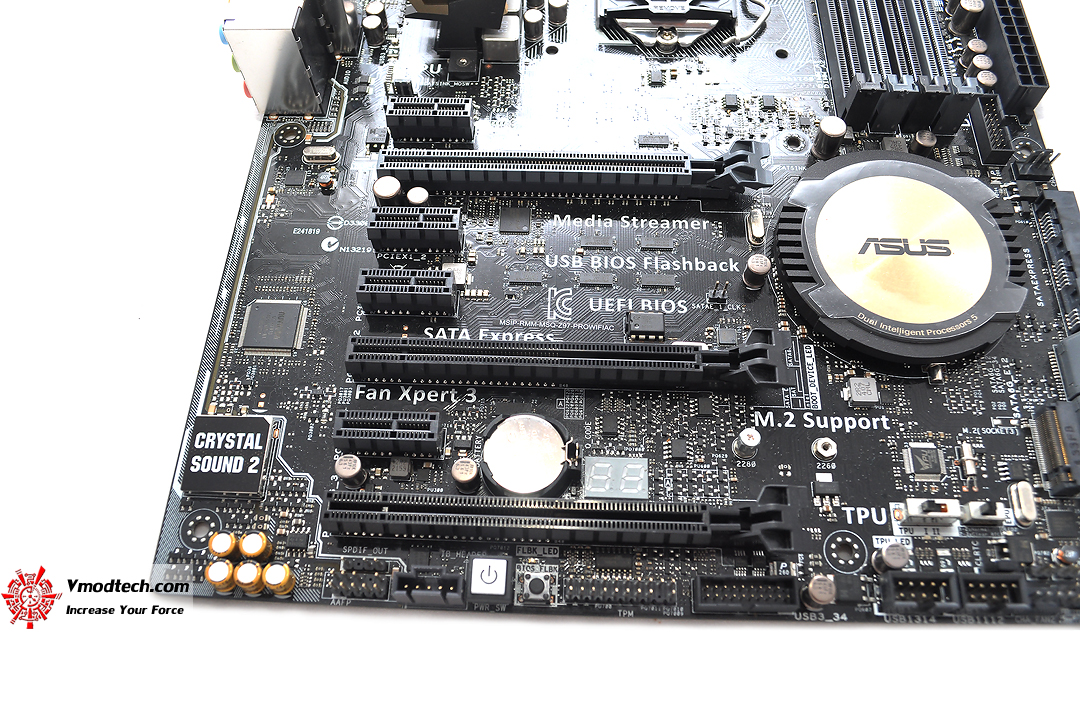

ช่องเชื่อมต่ออุปกรณ์  2 x PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8) , 1 x PCIe 2.0 x16 (x4 mode) , 4 x PCIe 2.0 x1

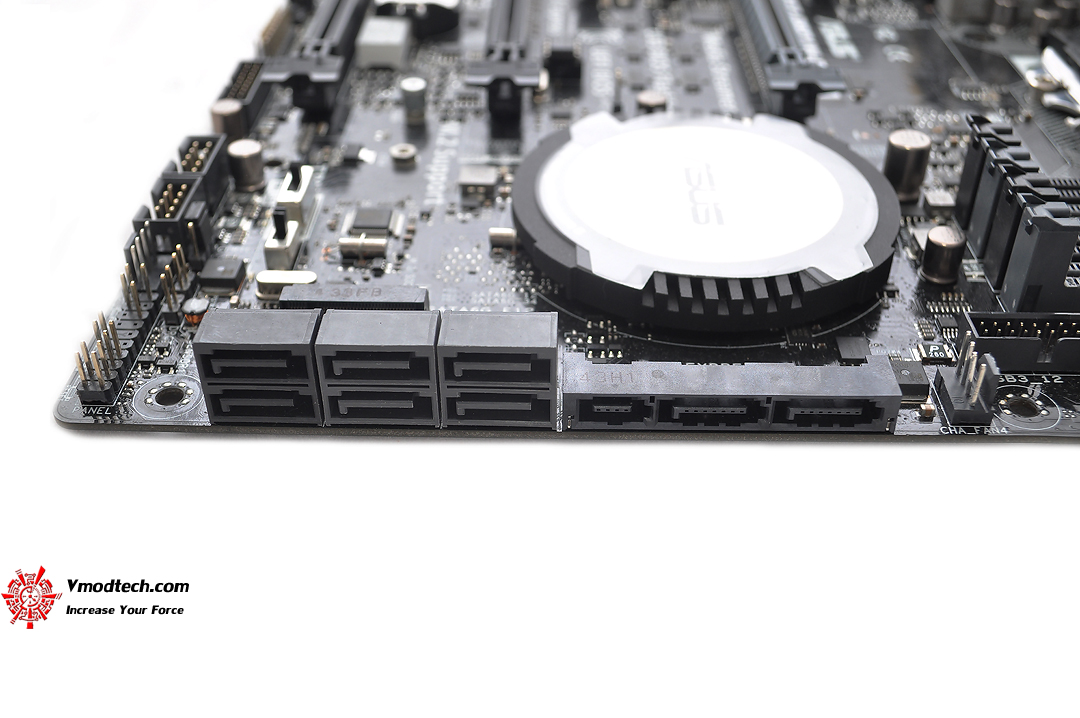

ช่องเสียบ SATA3 ให้กันมา 1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports , 1 x M.2 Socket 3, , with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode) , 4 x SATA 6Gb/s port(s), gray
Support Raid 0, 1, 5, 10 , Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology

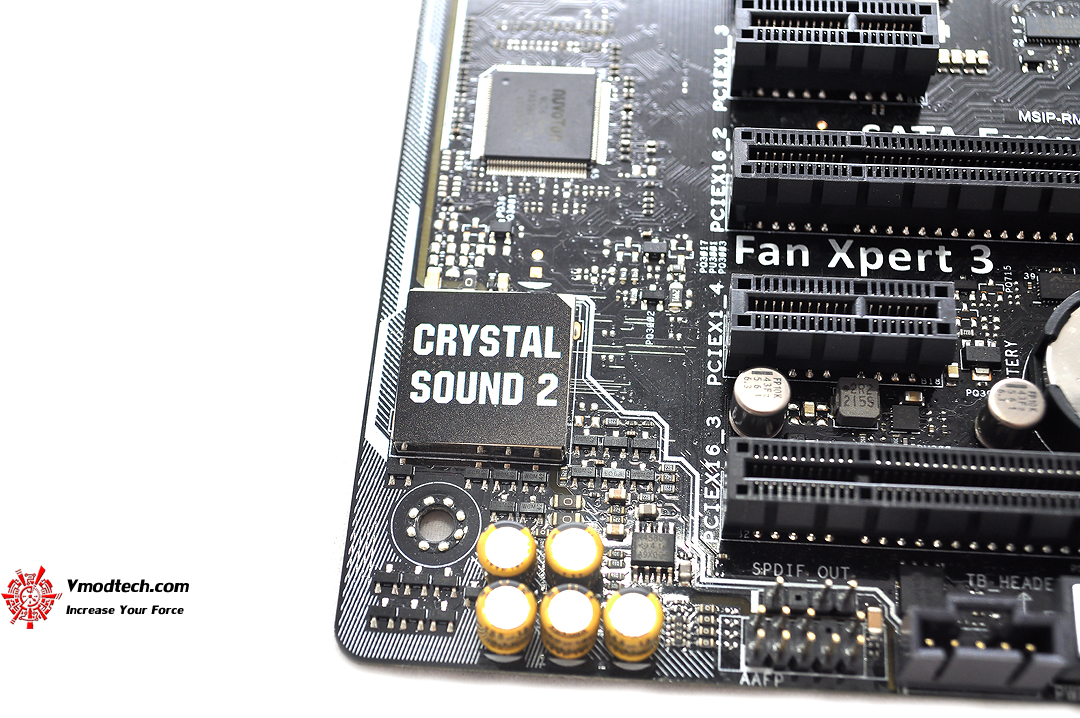

ระบบเสียง Crystal Sound 2  ชุดซาวด์ออนบอร์ดคุณภาพเยี่ยม 8 CH กับคาปาซิเตอร์เกรดเยี่ยมจากญี่ปุ่นครับ กับคุณภาพเสียง 112 dB SNR รวมไปถึงระบบ DTS Ultra PC II แจ่มครับถอดรหัส DTS ได้สบายๆ

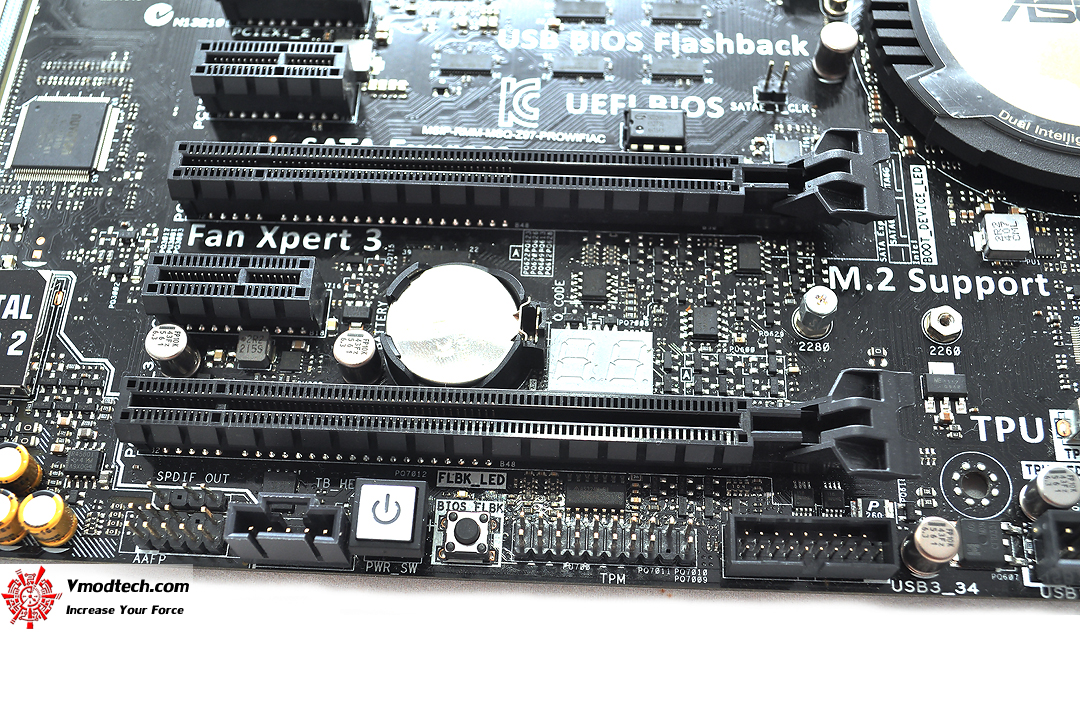

มีปุ่ม Power และ Bios Flbk ไว้ให้ใช้กรณีเรียกคืนค่าไบออสครับและยังมี Debug โค๊ดไว้ให้ดูสถานะการทำงานอีกด้วย

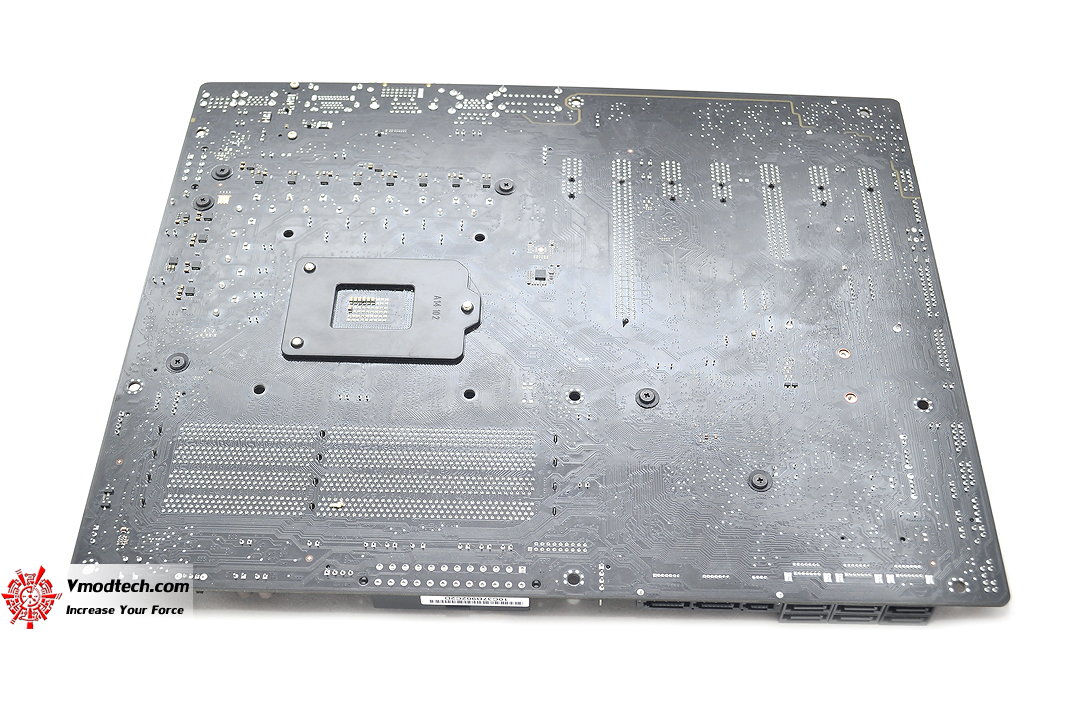

PCB ด้านหลังสีดำล้วน

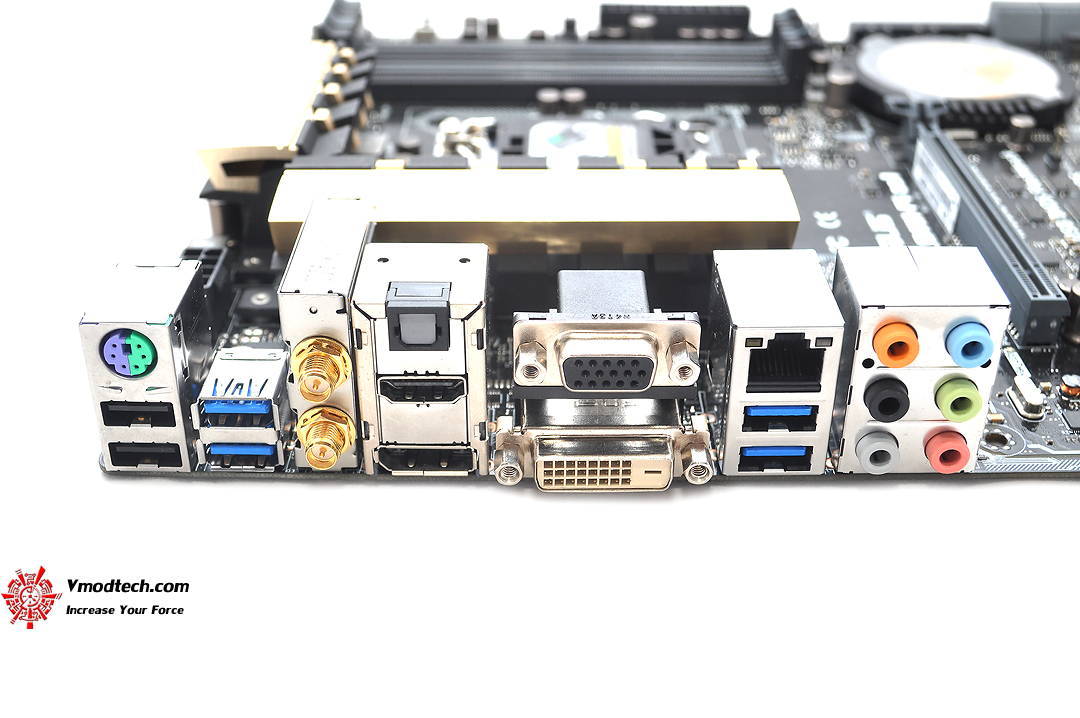

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x D-Sub , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 4 x USB 3.0 (blue)  , 2 x USB 2.0  , 1 x Optical S/PDIF out , 6 x Audio jack(s) , 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0 จุดเด่นก็คือสามารถเชื่อมต่อ Wi-Fi เพื่อใช้งานระบบ ASUS HomeCloud และระบบ Intel Gigabit Ethernet ที่ออกแบบมาสำหรับคอเกมส์เมอร์สามารถใช้งาน Networking boost เพื่อขจัดปัญหาเล่นเกมส์ออนไลน์แล้วแลค LAG สะดุดหรือค้างนั่นเองครับ ออกแบบมาสำหรับเกมส์เมอร์โดยเฉพาะจริงๆ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
