สวัสดีครับ ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 29 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวกันมาเรื่อยๆมาให้ทุกๆท่านได้ชมกันอย่างต่อเนื่องติดต่อกันเลยครับ ซึ่งในวันนี้มากันในยี่ห้อ ASUS ในชื่อรุ่น ASUS Z97I-PLUS ที่เป็นเมนบอร์ดในรุ่นเล็กๆ Mini-ITX แต่ประสิทธิภาพนั้นเทียบเท่าบรรดาเมนบอร์ด ATX กันเลยทีเดียวครับหรือเรียกง่ายๆว่าเล็กแต่ขนาดแต่ประสิทธิภาพนั้นไม่ได้เล็กลงไปเลยครับ ด้วยฟีเจอร์เด่นที่เน้นประสิทธิภาพของ 5X Protection กับระบบป้องกัน 5ประการที่ช่วยปกป้องเมนบอร์ดไม่ว่าจะเป็นระบบจ่ายไฟขั้นเทพฯอย่าง ASUS DIGI+ VRM รวมไปถึงระบบป้องกันความเสียหายของหน่วยความจำ(แรม)อย่างระบบ resettable fuses ป้องกันกระแสไฟฟ้าเกินและความเสียหายกระแสไฟฟ้าลัดวงจร อีกทั้งยังมี Cap หรือ คาปาซิเตอร์ 5K-hr solid-state นั่นก็คือคาฟาซิเตอร์ที่ผ่านการทดสอบว่าใช้งานได้ถึง 5000ชั่วโมงและทนอุณหภูมิความร้อนได้ถึง 105องศาฯกันเลยทีเดียว ที่สำคัญยังมี ESD Guards ป้องกันไฟฟ้าสถิตและพาแนลด้านหลังยังทำจาก Stainless-steel back I/O คงทนขึ้น 3 เท่า เพื่อป้องกันปัญหาคลาบอ๊อกไซด์ต่างๆที่เกิดขึ้นอีกด้วย ที่สำคัญเมนบอร์ดของ ASUS ได้ผ่านการทดสอบเข้มงวดนานกว่า 7,000 ชั่วโมง โดยการทดสอบการใช้งานหนัก การใช้งานร่วมกับอุปกรณ์ต่างๆทั้งฮาดแวร์ , ซอฟต์แวร์ และการทดสอบความปลอดภัย เพื่อยืนยันว่ามาเธอร์บอร์ดมีความแข็งแกร่งเป็นพิเศษ นี่คือฟีเจอร์เด่นๆของ ASUS Z97I-PLUS ที่เราจะทำการทดสอบกันในวันนี้ครับ  เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

ASUS Z97I-PLUS  Appearance

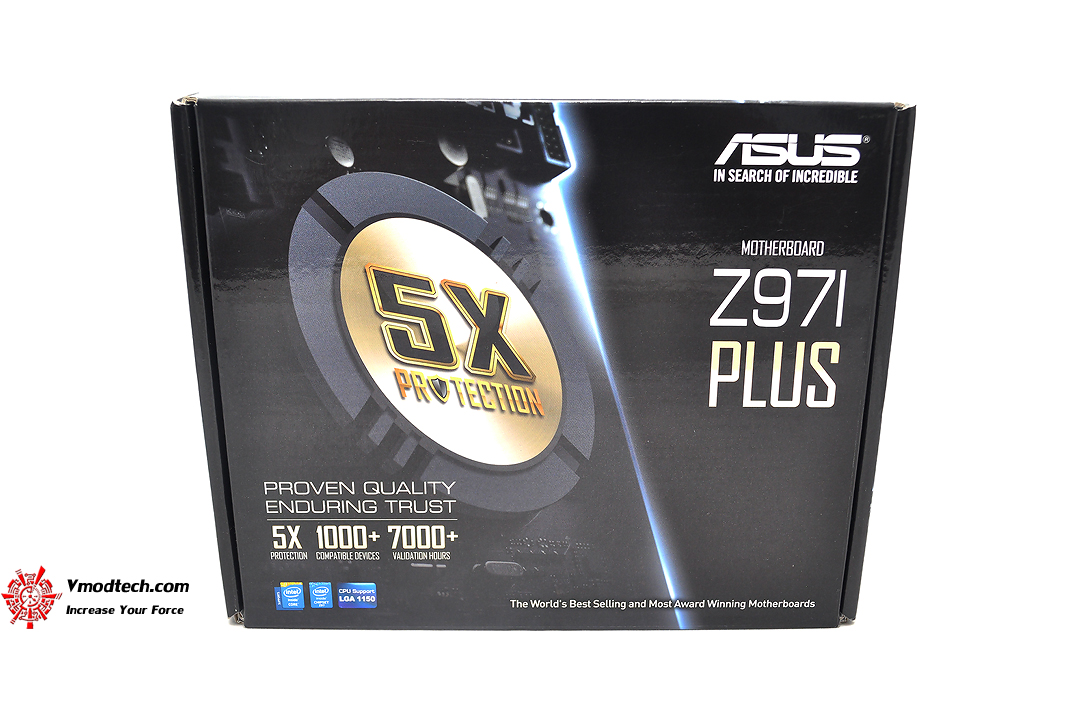

มากันในกล่องสีดำพร้อมโลโก้ 5X Protection บอกชื่อรุ่น ASUS Z97I-PLUS

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

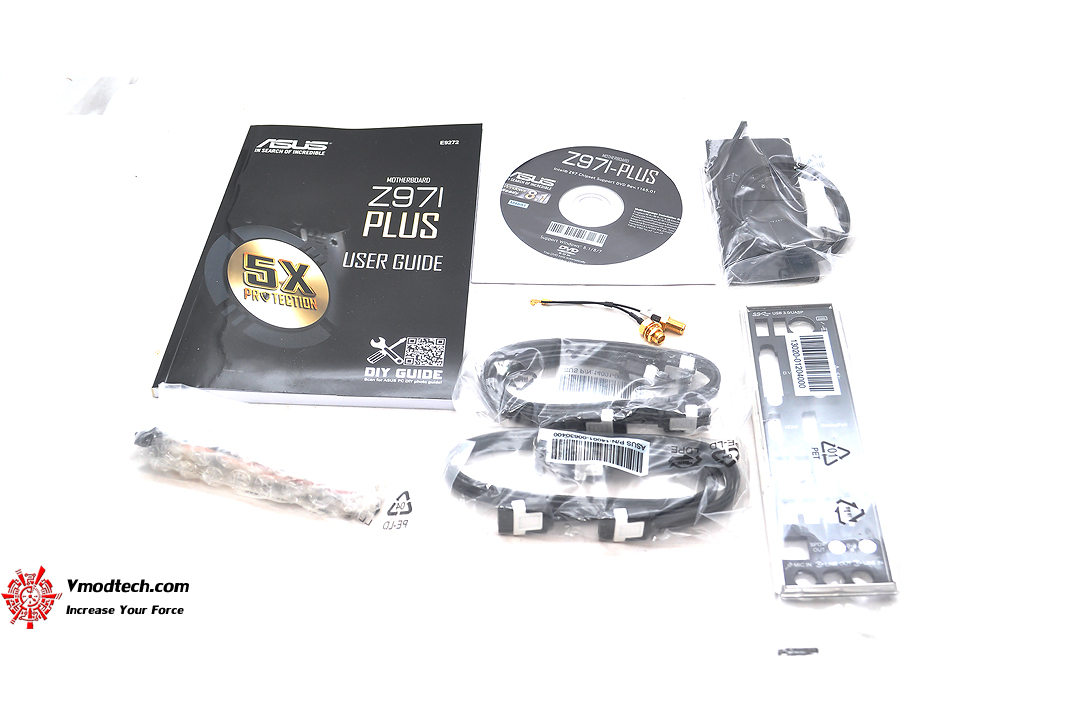

อุปกรณ์ ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุดฝาหลัง  ชุดไวน์เลส

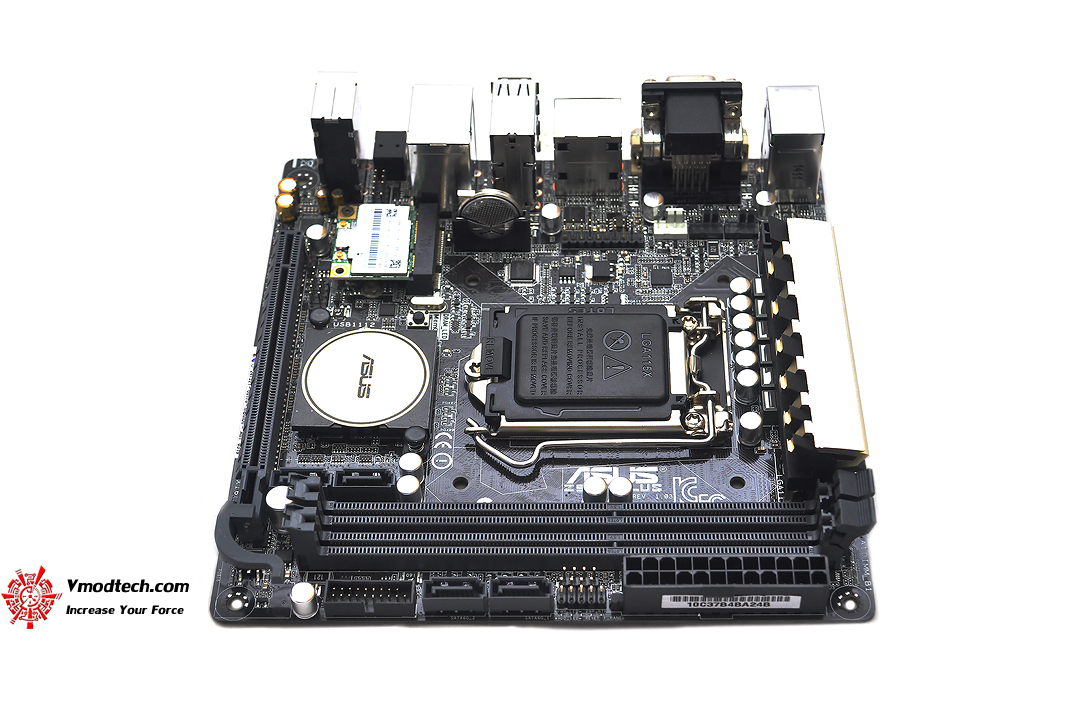

ตัวเมนบอร์ดสีดำครับเข้มเพื่อเข้ากับ 5X Protection ที่บ่งบอกถึงความแกร่ง ทน เต็มประสิทธิภาพ เป็นเมนบอร์ดขนาดเล็ก Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) ครับ

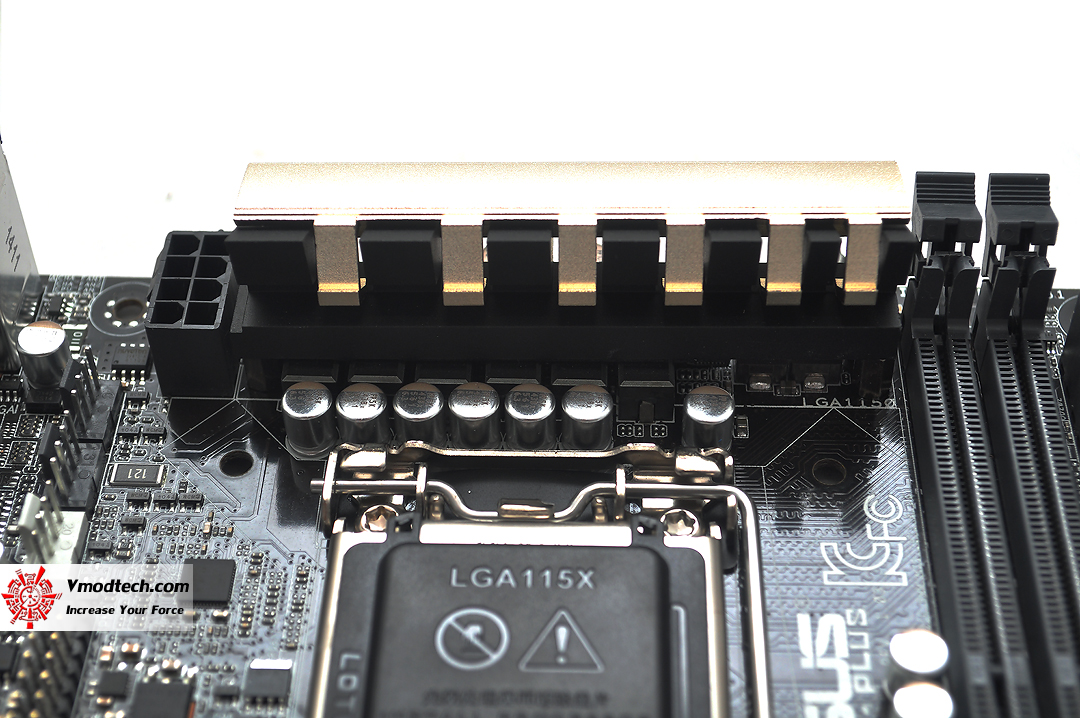

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5^th/New 4^th/4^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU เฟสไฟให้กันมา 6เฟส ASUS DIGI+ VRM - 6 Phase digital power design ครับ

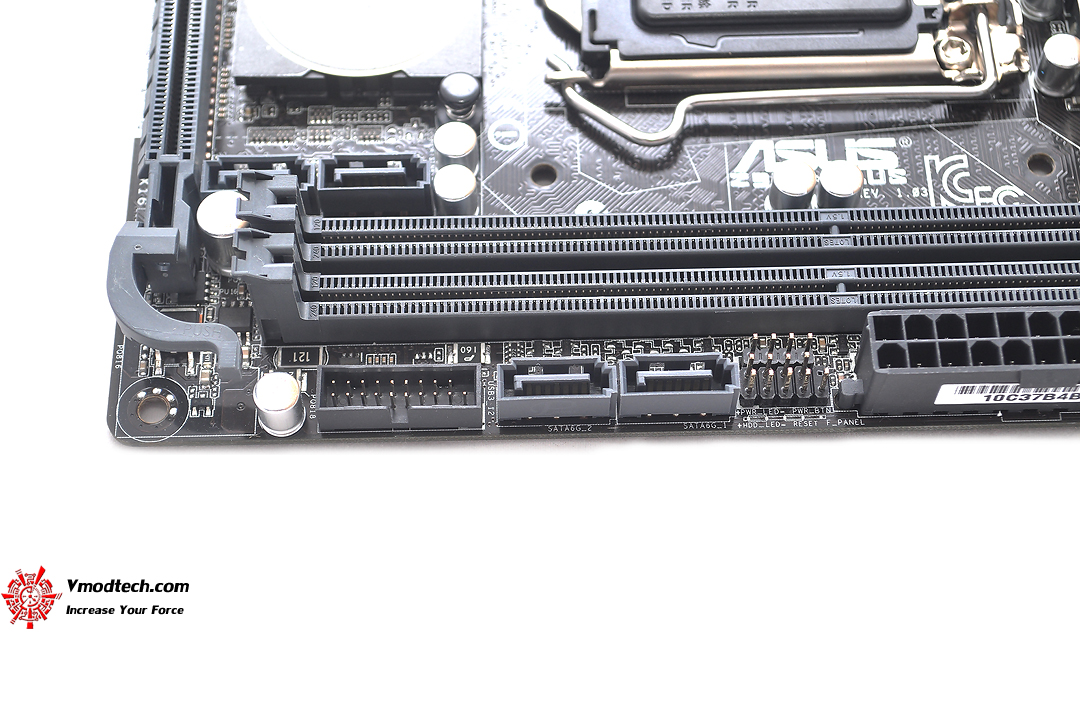

สล๊อตแรม 4ช่องมาตรฐาน 2 x DIMM, Max. 16GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 Non-ECC, Un-buffered Memory , Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 16GB ครับ

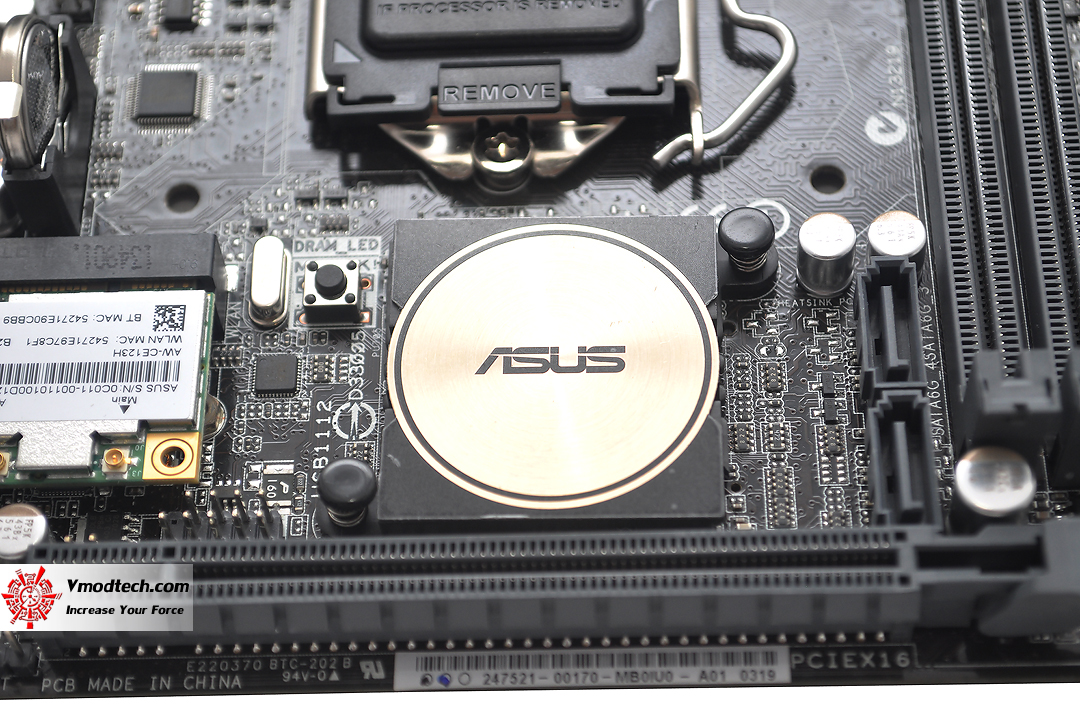

ชิบเซ็ต Intel^® Z97

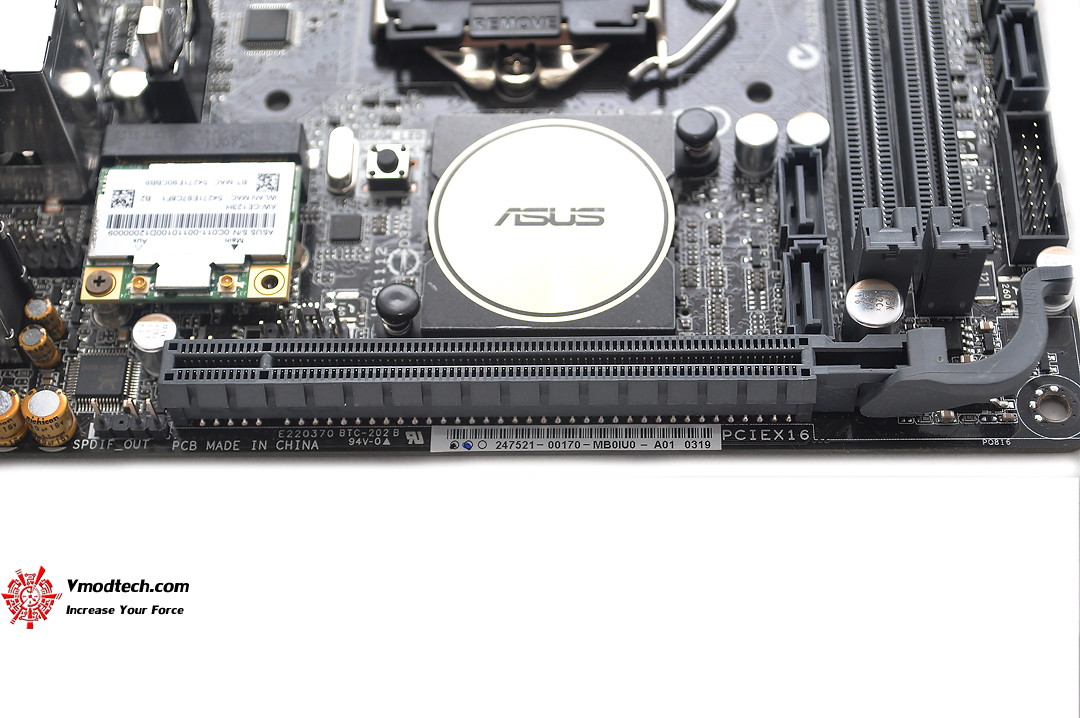

ช่องเชื่อมต่ออุปกรณ์ 1 x PCIe 3.0/2.0 x16 พร้อมด้วยไวเลส Wi-Fi 802.11a/b/g/n/ac รองรับการทำงาน dual band frequency 2.4/5 GHz กันเลยทีเดียว

ช่องเสียบ SATA3 ให้กันมา 4 x SATA 6Gb/s และ 1 x M.2 ครับ

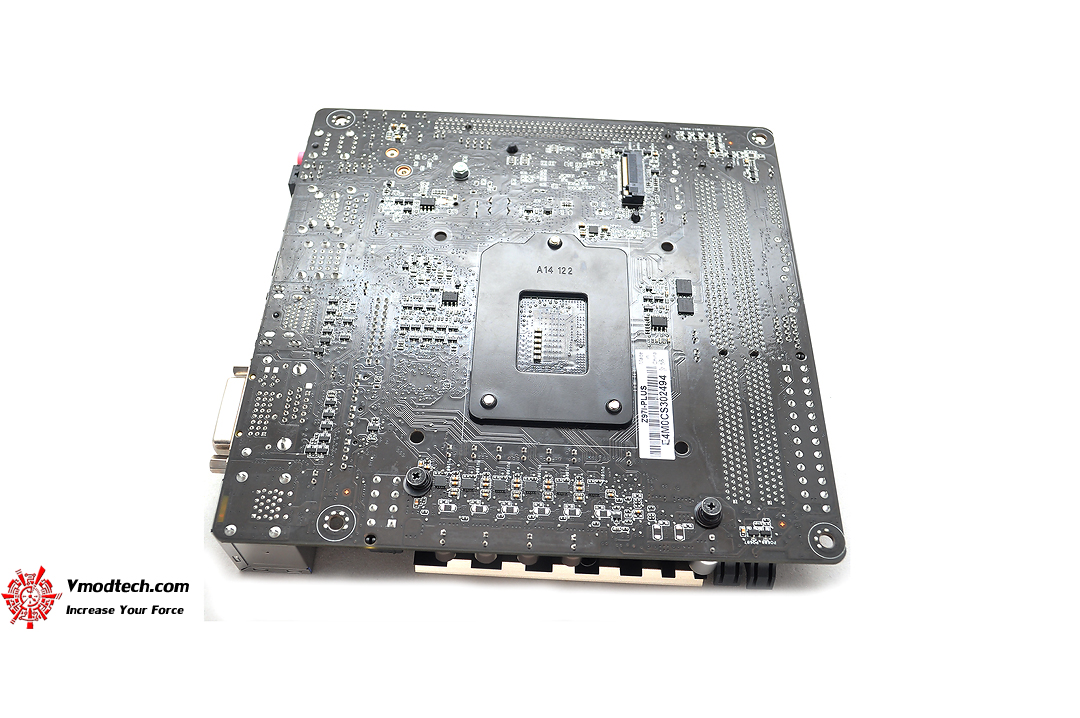

PCB ด้านหลังสีดำล้วน

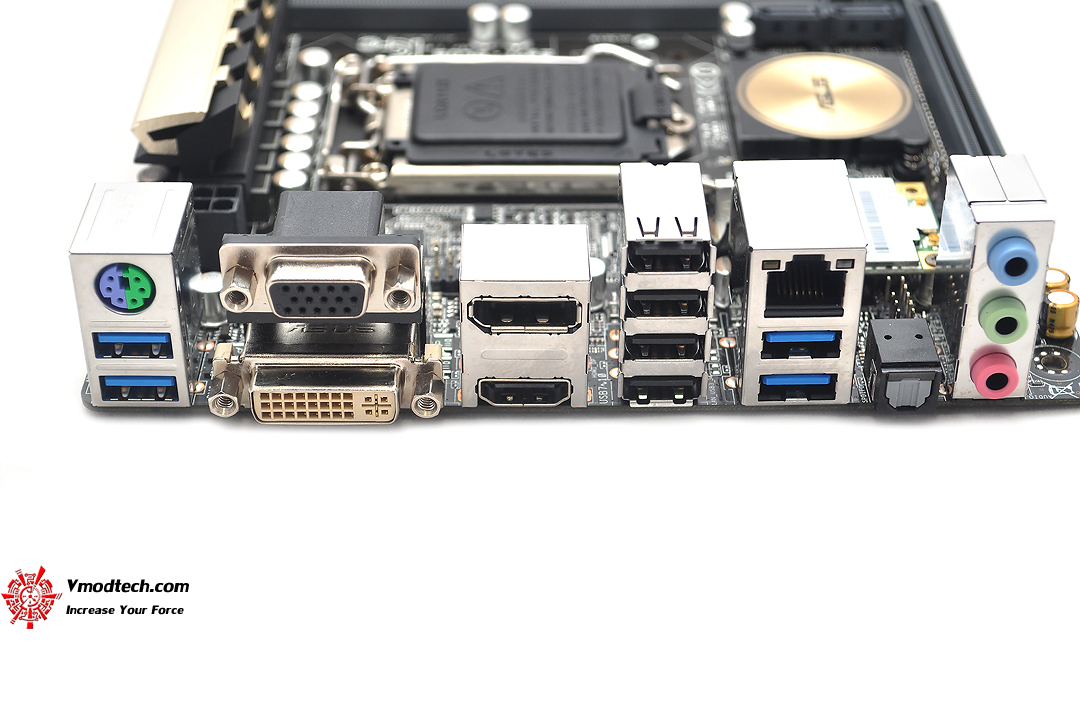

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x D-Sub , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 4 x USB 3.0 (blue)  , 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)  , 1 x Optical S/PDIF out , 3 x Audio jack(s) , 2 x Wi-Fi antenna port(s)

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4790K Retail
.Motherboard	. ASUS Z97I-PLUS
.Memory	..Geil EVO 2400
.Graphic Card	. AMD R9 290
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4790K Retail จากอินเทลครับผม…

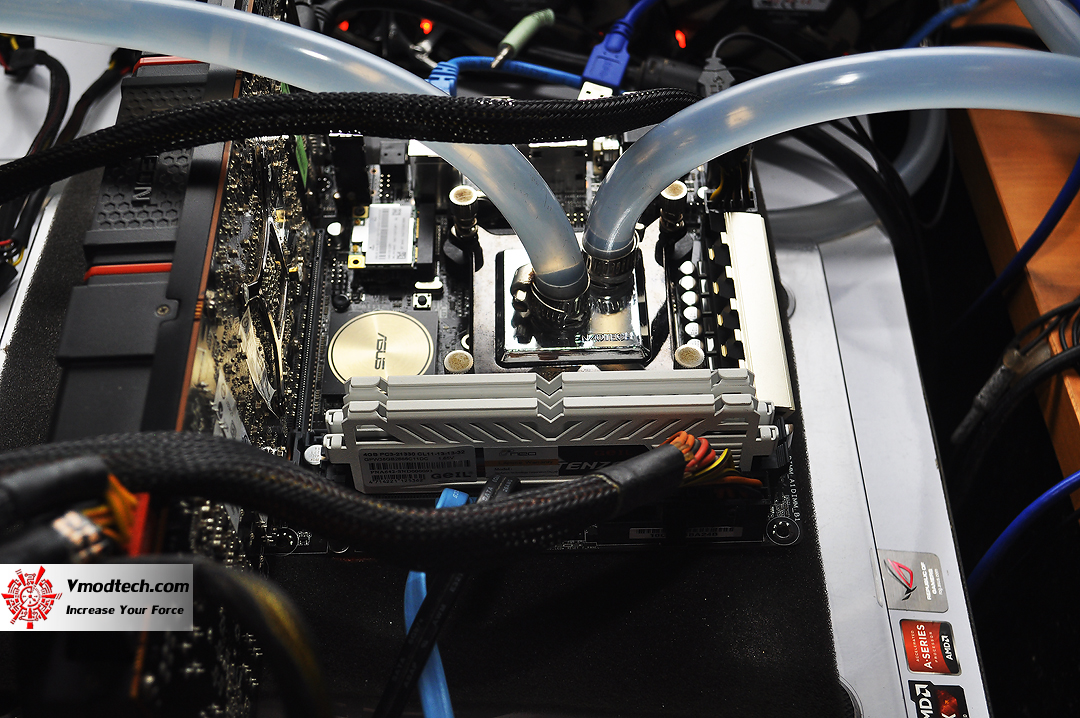

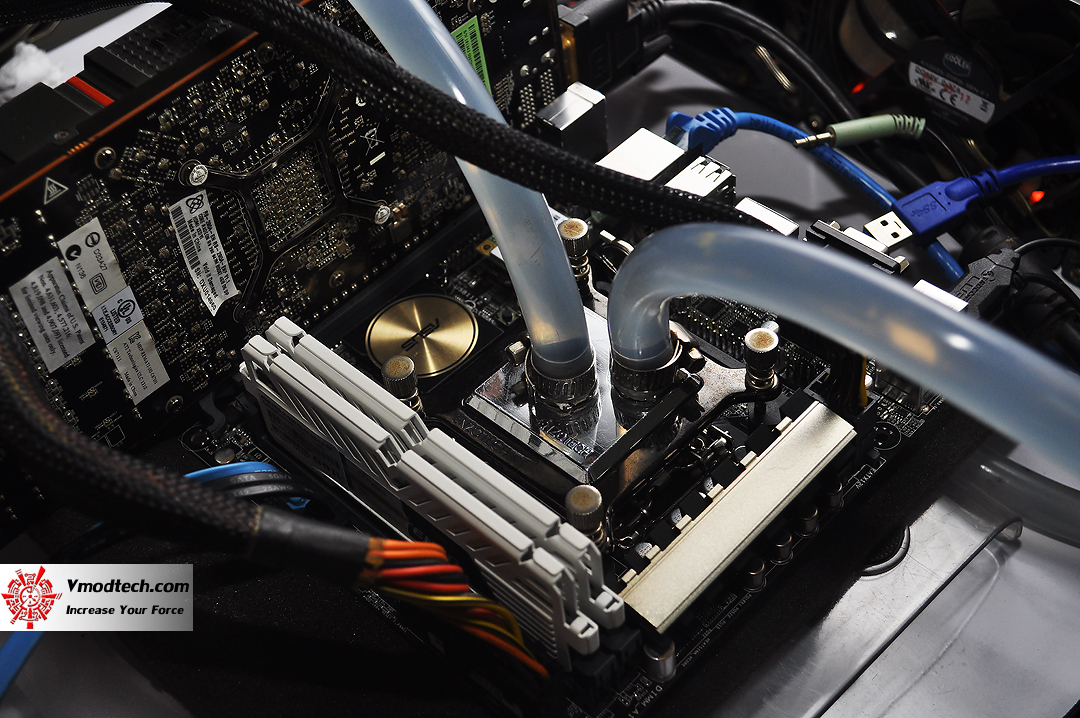

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

CPU-Z

INTEL CORE I7 4790K

วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.36V NB Frequency 4600 Mhz บัสแรม 3000Mhz CL13-15-15-35-350 2T 1.75V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเท สเล่นกันแบบเดิมๆกันเลยครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ

Mainbord

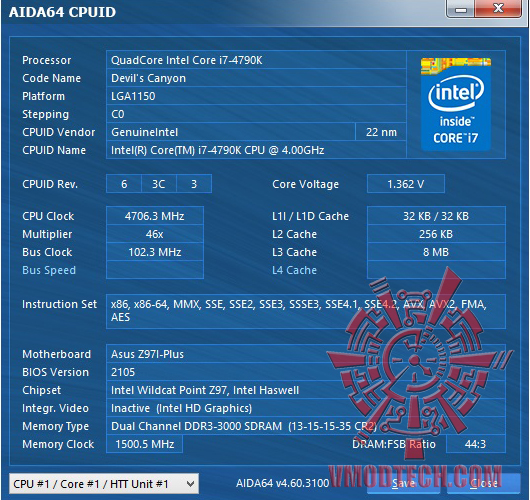

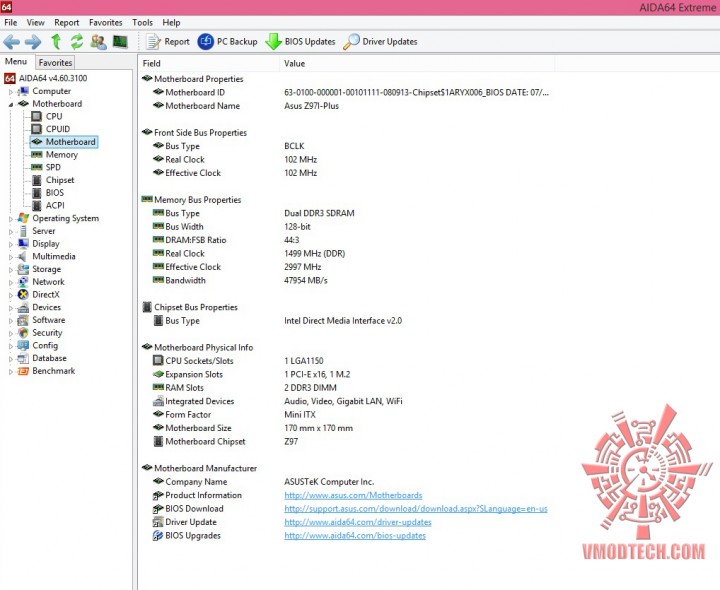

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

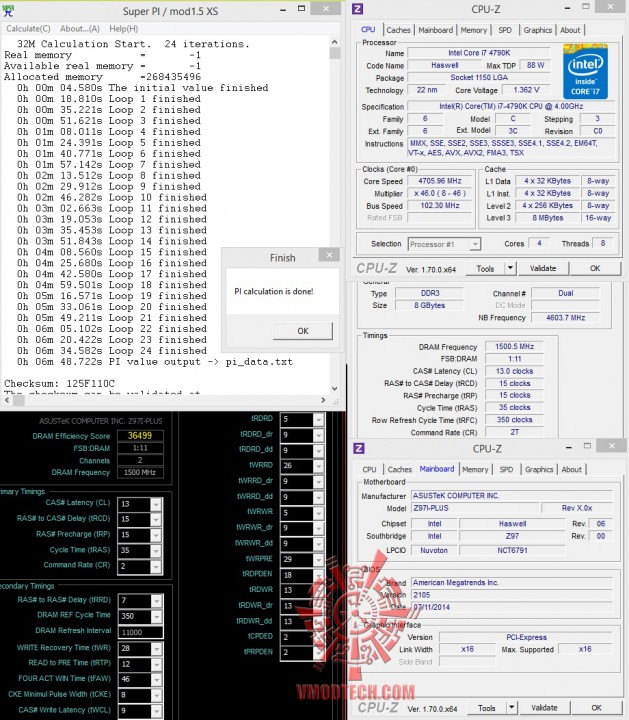

SuperPI 32M 1 Thread

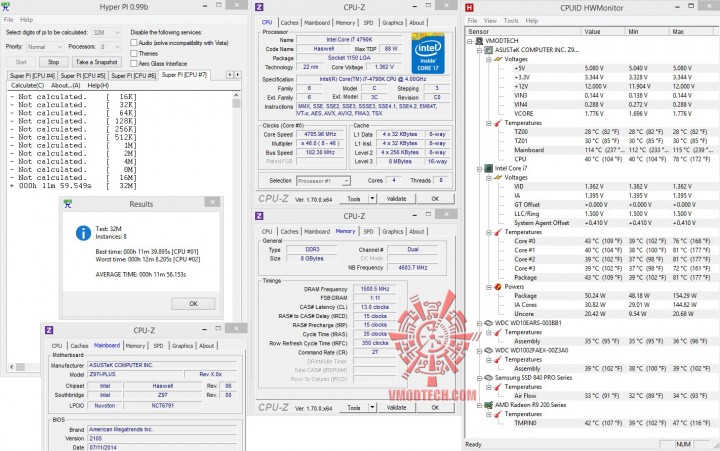

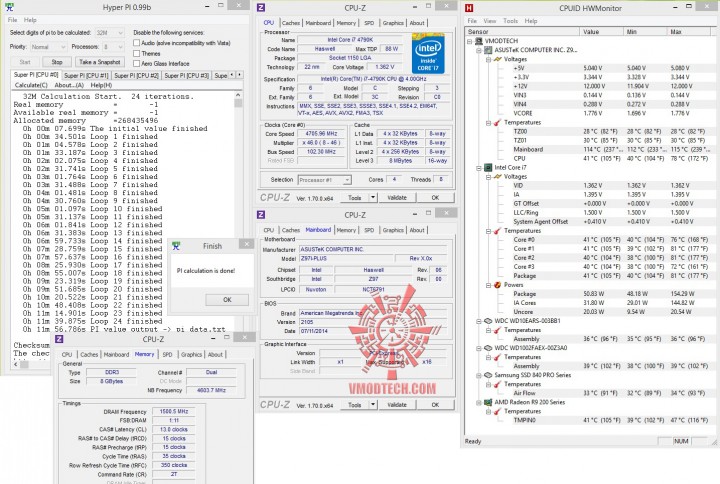

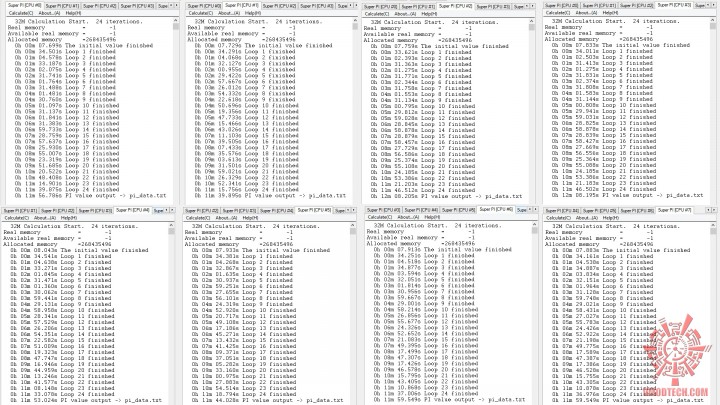

HyperPI 32M 8 Threads

สำหรับชุดทดสอบ SuperPI 32MB จบไป6นาที48 .722วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ  , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

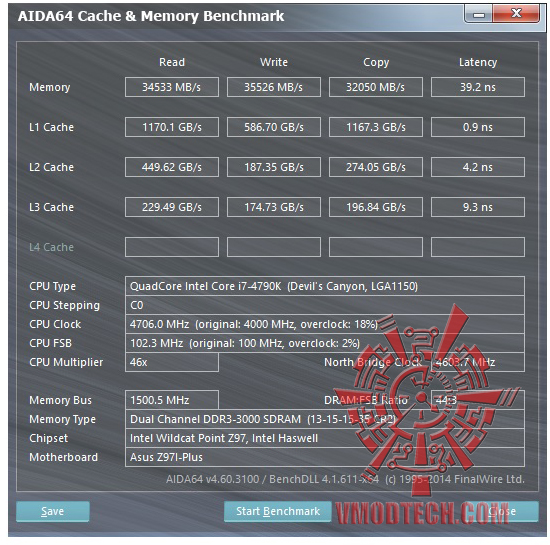

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 34533MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 35526MB/s แรงดีใช้ได้ครับ

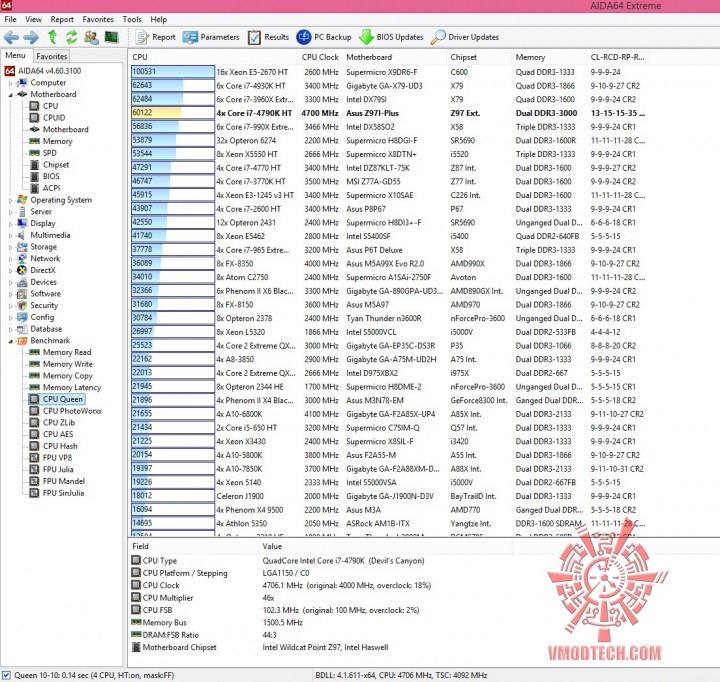

CPU Queen

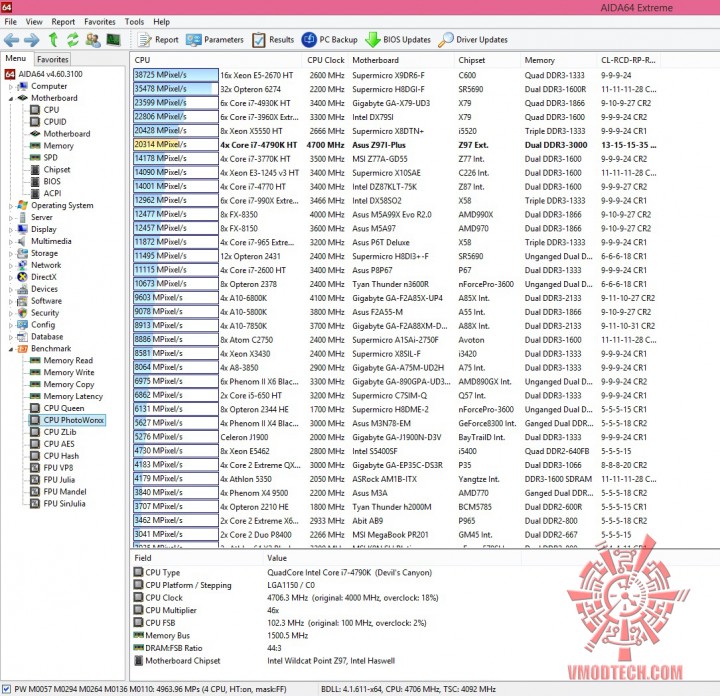

CPU PhotoWorxx

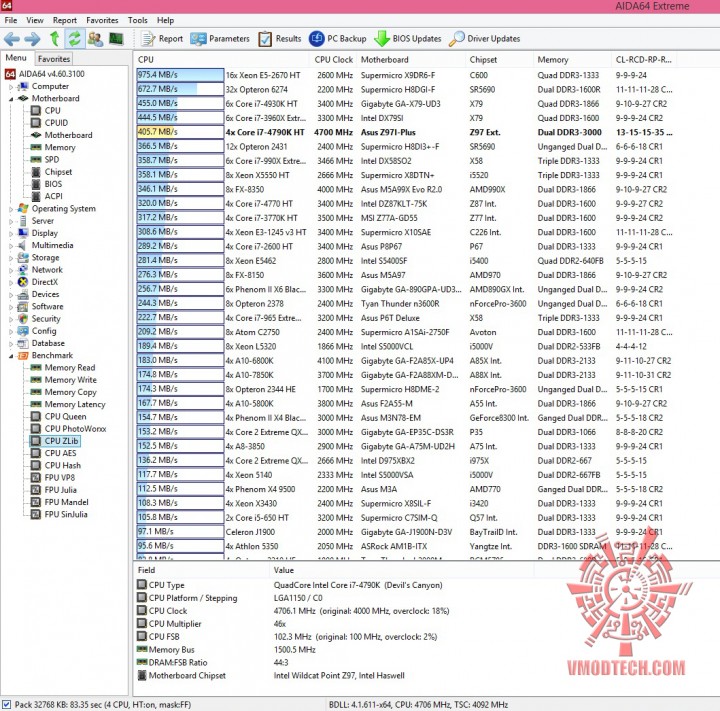

CPU ZLib

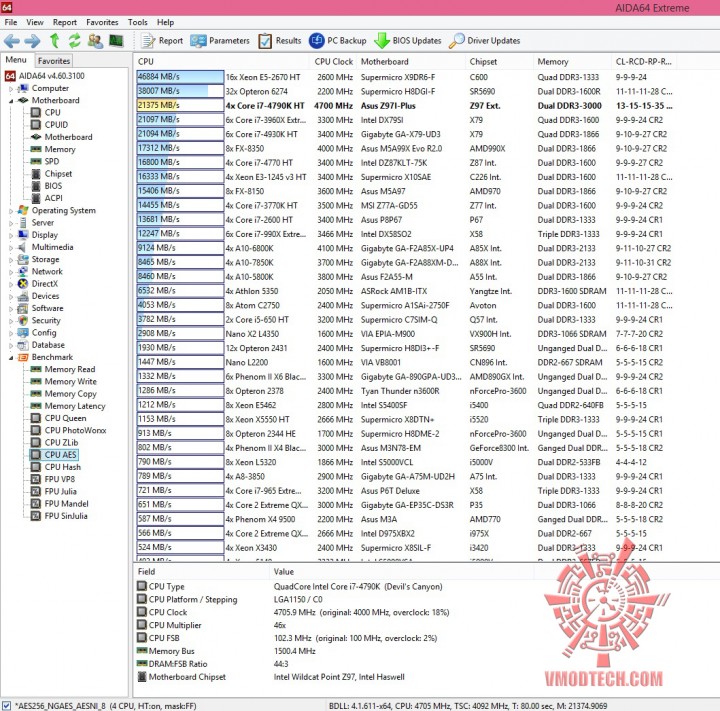

CPU AES

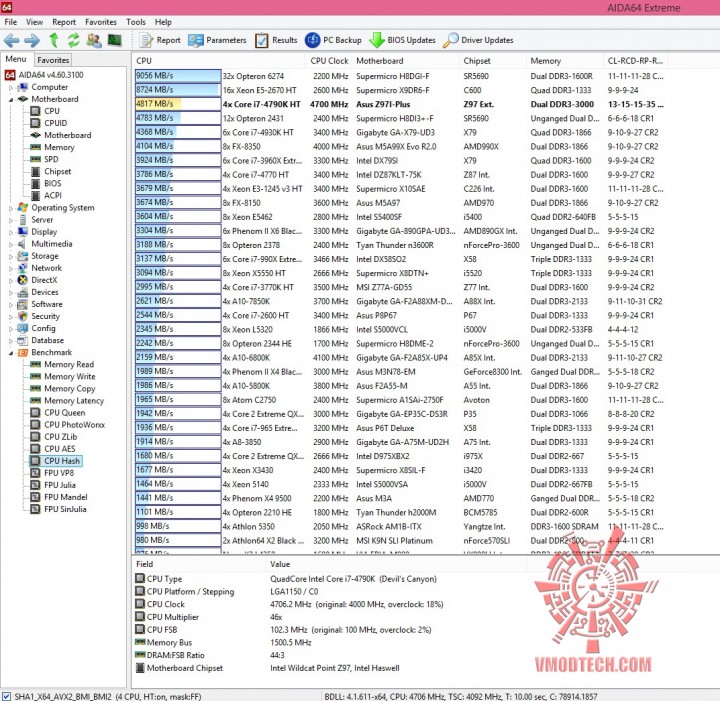

CPU Hash

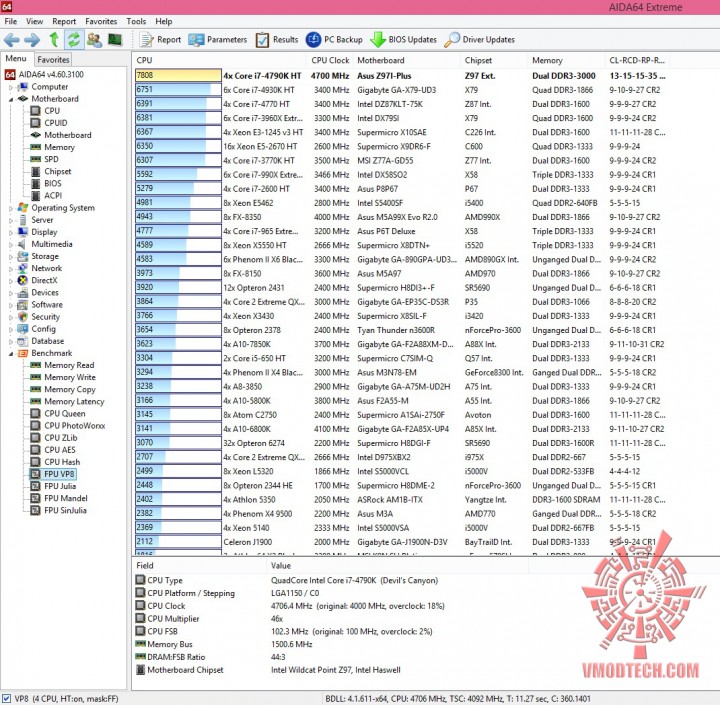

FPU VP8

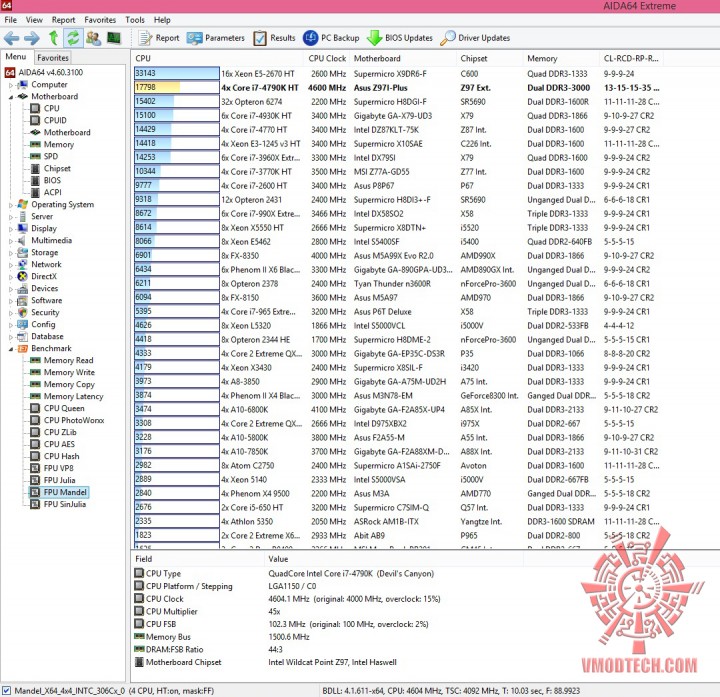

FPU Mandel

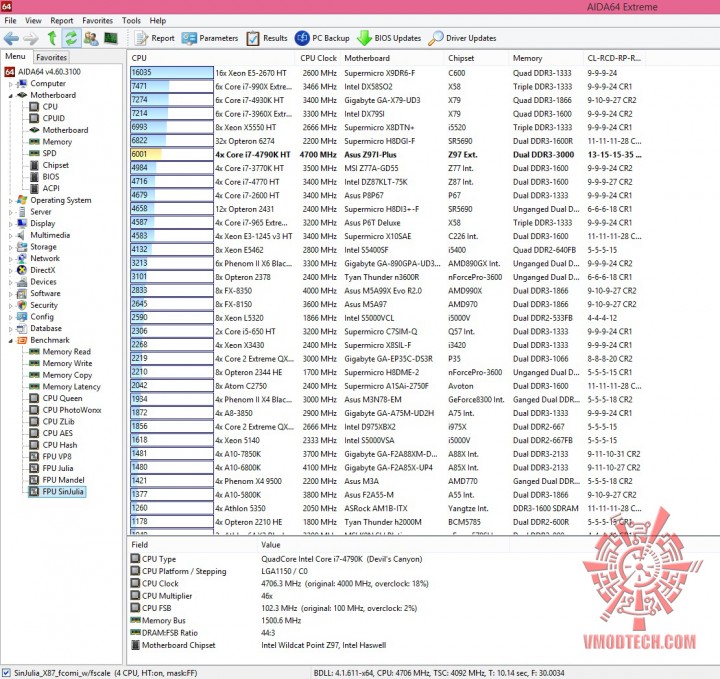

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

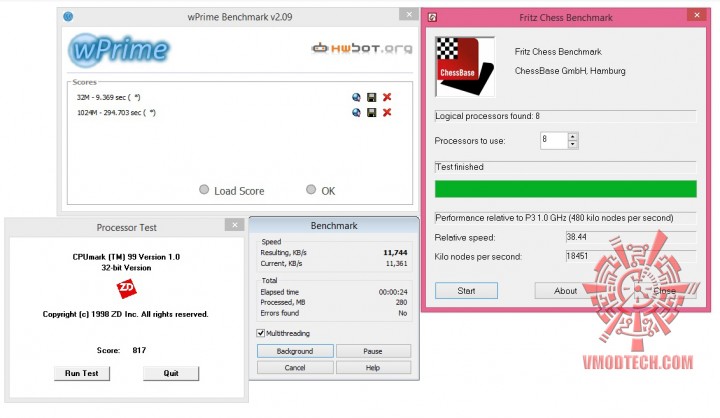

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

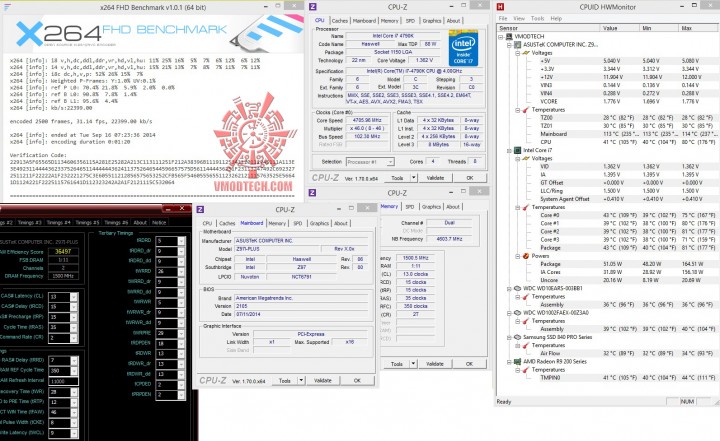

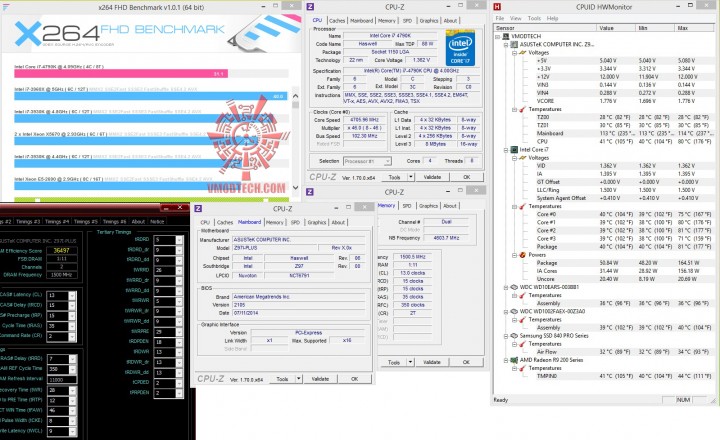

X264 FHD

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 31.14FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.44 แรงกันจริงๆและ Winrar กดไป 11744KB/s แรงดีเลยทีเดียวครับ

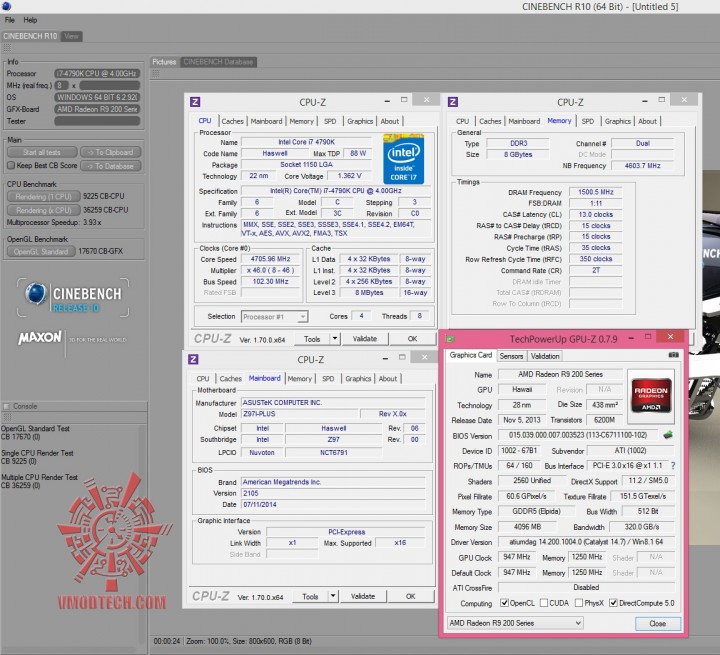

Cinebench 10

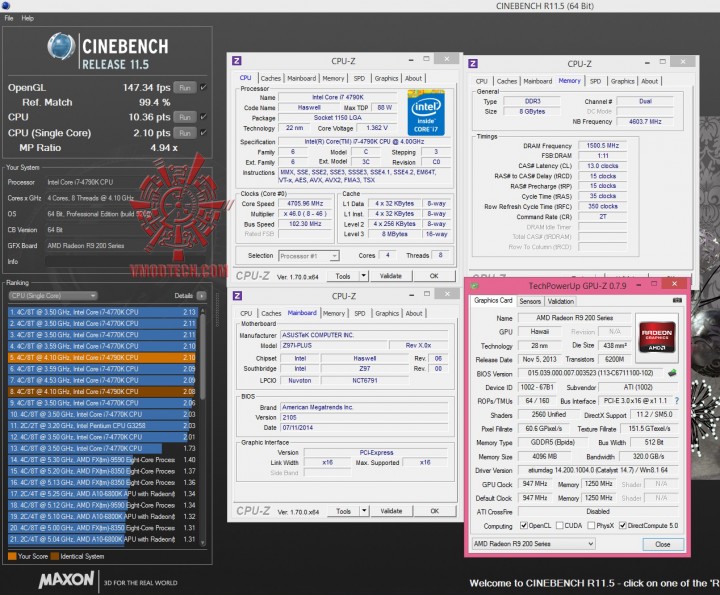

Cinebench 11.5

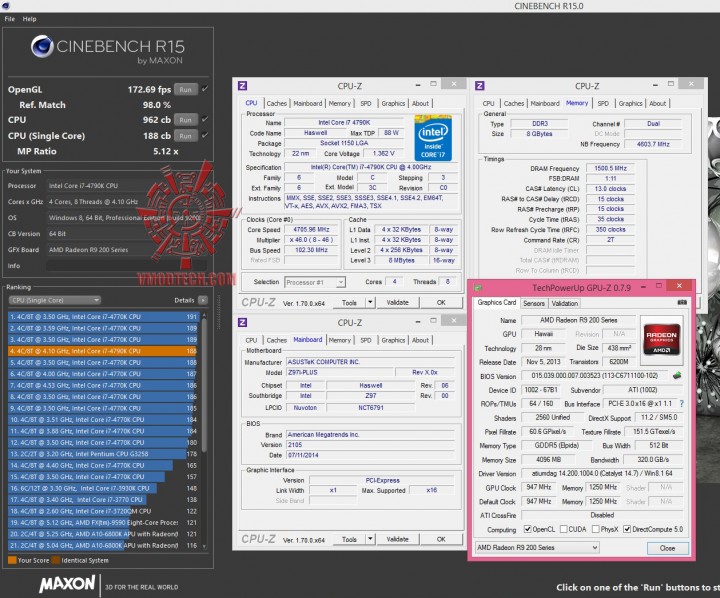

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

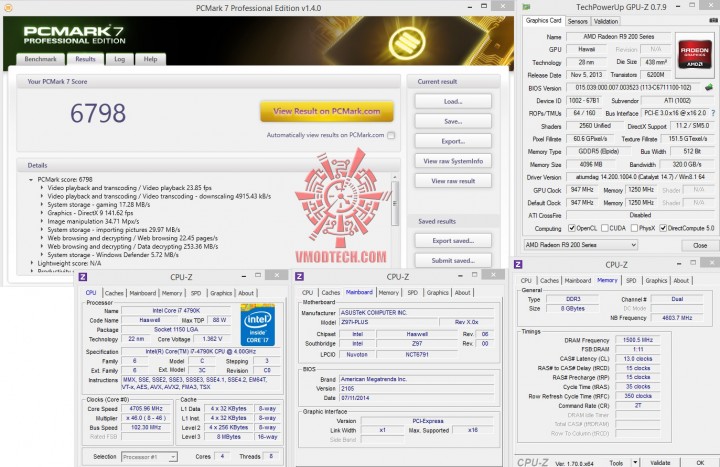

PCMark 7

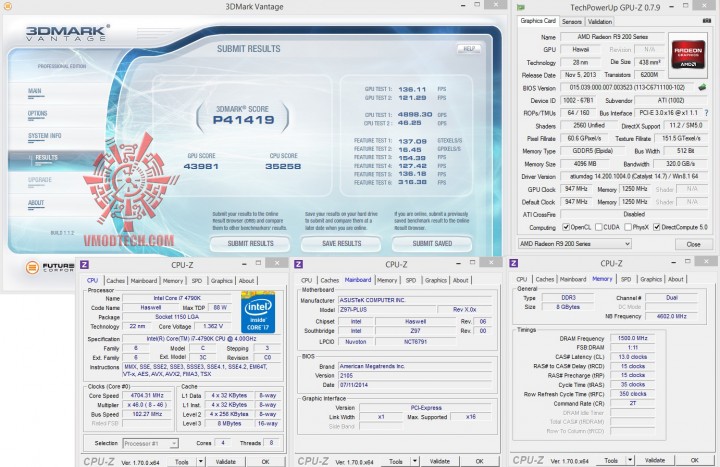

3DMark Vantage

3DMark05  กดกันไป 41419คะแนน กันไปแล้วครับ แรงแบบทะลุ 40K กันไปแล้ว

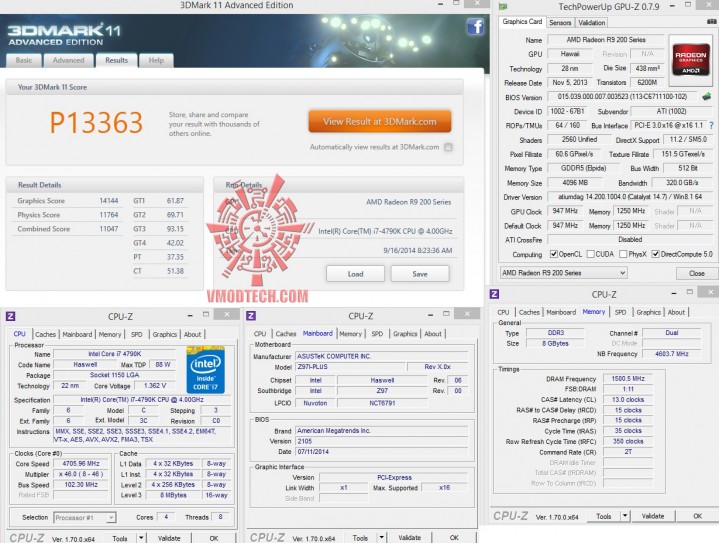

3DMark11

3Dmark11 อยู่ที่ 13363คะแนน แรงแบบทะลุ 13Kกันไปเลยครับ

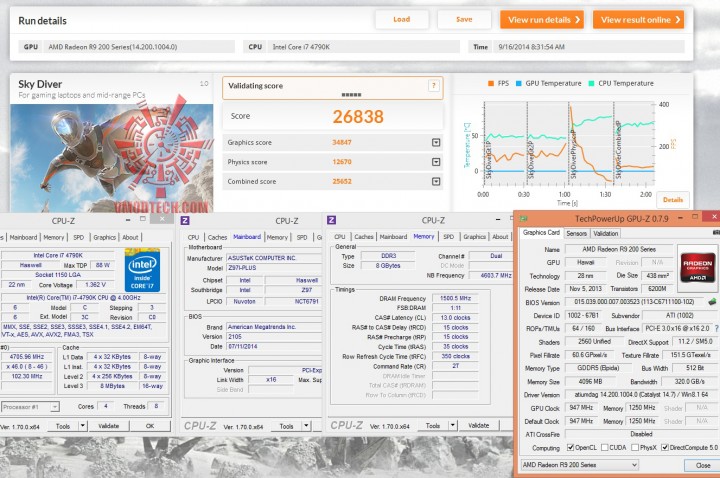

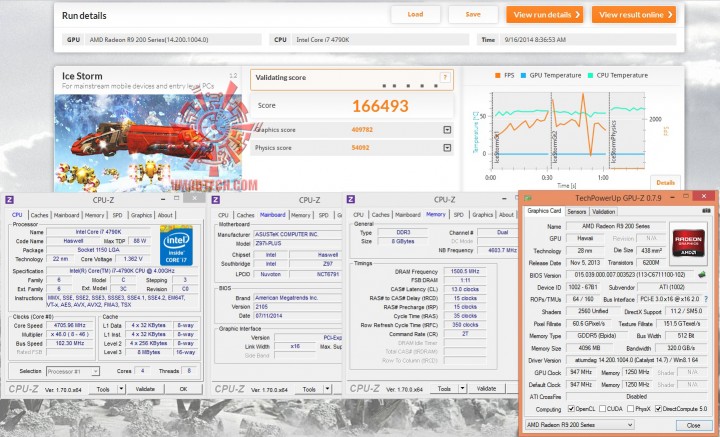

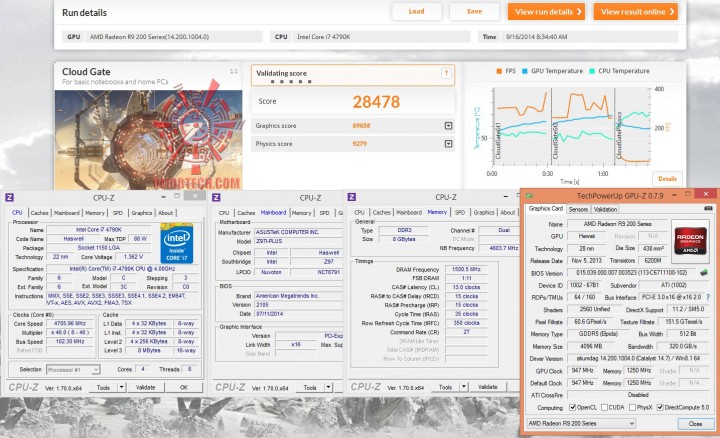

3DMark

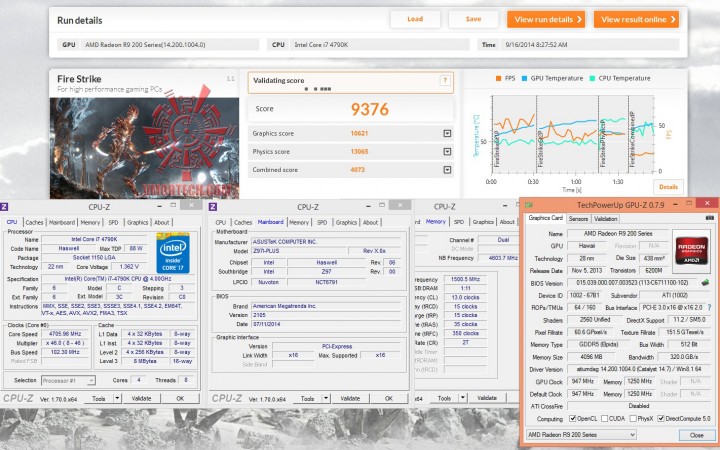

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 9376คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

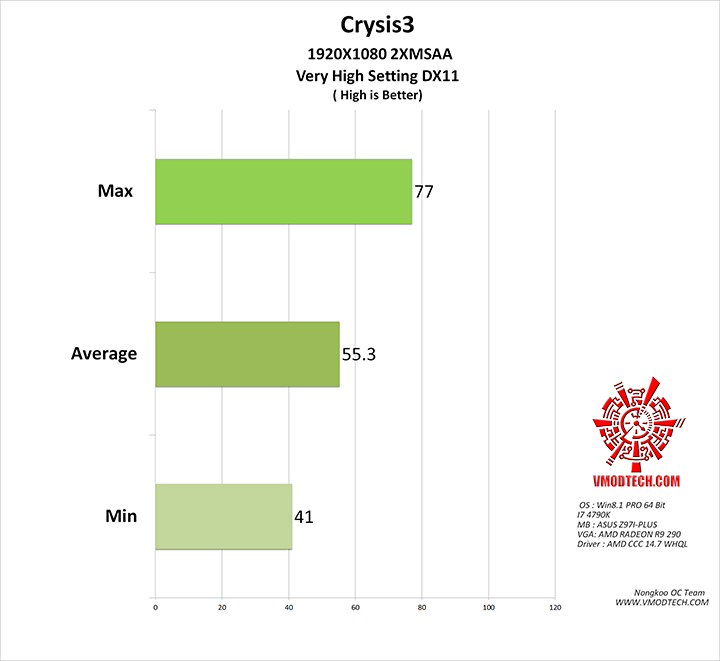

Crysis3

Welcome to the Jungle

ไครซิส3 เล่นได้ลื่นๆ 55เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ

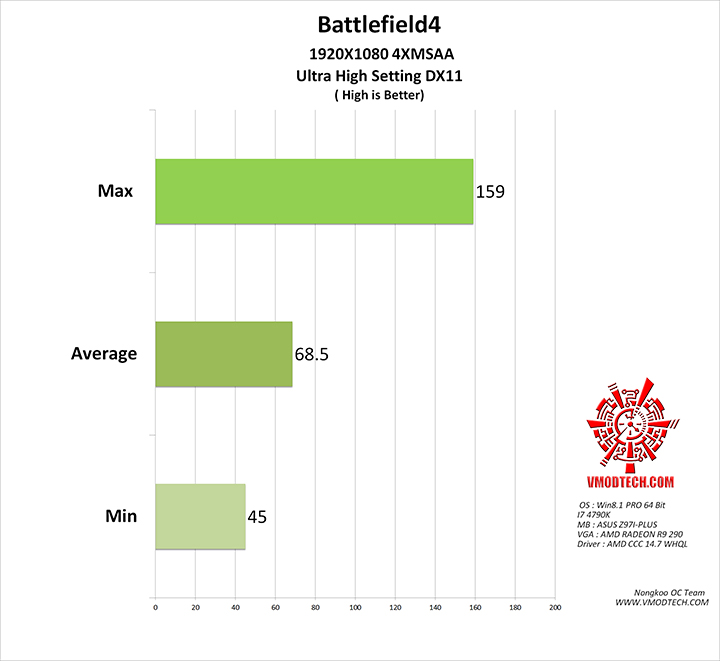

Battlefield 4

BF4 เล่นกันแบบลื่นๆเลยครับ 68เฟรมเรต เลยครับ แรงจริงๆ

Maximum Overclock

มาถึงช่วง ท้ายสุดของการรีดพลังของซีพียูกันบ้างครับว่า ASUS Z97I-PLUS ที่เน้นฟีเจอร์ความทนทานของเมนบอร์ดจะมีประสิทธิภาพความแรงขนาดไหนเมื่อโอเวอร์คล๊อกกันที่ความเร็วสูงๆนั้นจะสามารถนำซีพียู Intel I7 4790K ไปแตะ 5Ghz ได้หรือไม่ ไปชมกันเลยครับ

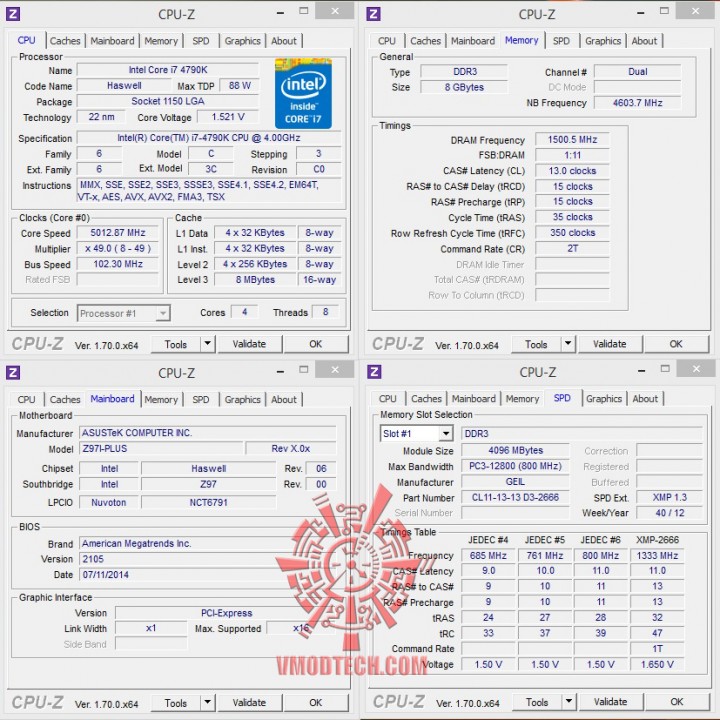

CPU-Z

5Ghz นิ่มๆครับสบายๆ ทั้งทน ทั้งแรงแบบนี้คุ้มค่าจริงๆ

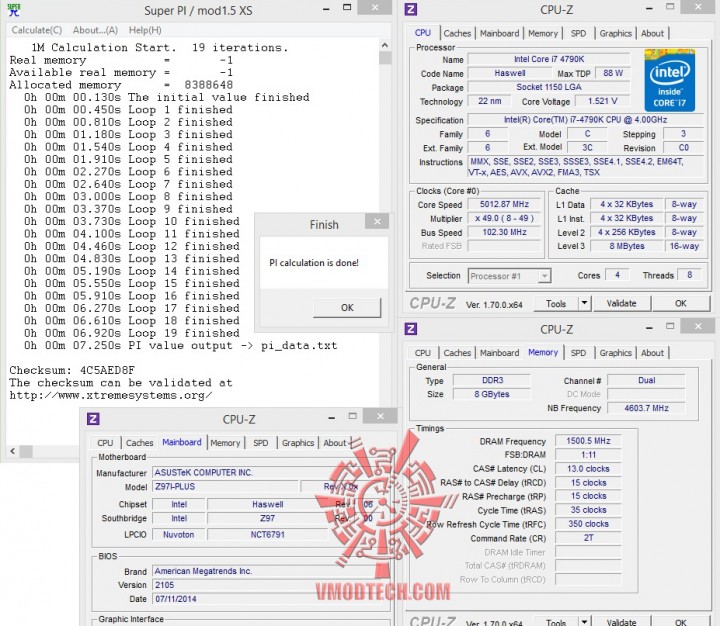

SuperPI 1MB

Intel 4790K 5Ghz Result

SuperPi 1MB อยู่ที่ 7.25วินาที เร็วแรงดีเลยครับ

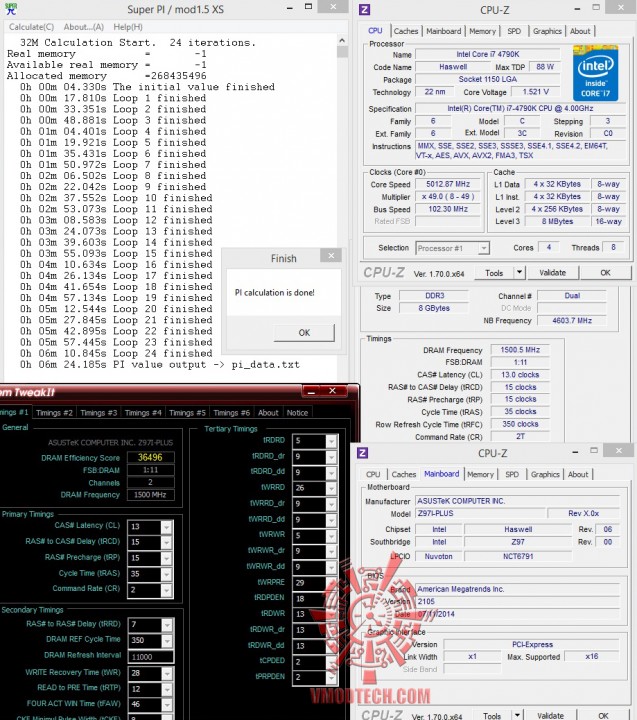

SuperPI 32MB

Intel 4790K 5Ghz Result

ส่วนSuperPI 32MB ความเร็วอยู่ที่ 6นาที 24.185วินาทีครับ เร็วแรงสุดยอดครับ

ความเร็ว 5Ghz สบายๆครับกับการดอเวอร์คล๊อกที่ความเร็วสูงๆกับเมนบอร์ดที่จัดเต็มด้านความทนทานด้วยระบบ 5X Protection กับประสิทธิภาพความแรงในการดอเวอร์คล๊อกรวมอยู่ด้วยทำให้ ASUS Z97I-PLUS เหมาะกับการใช้งานที่เน้นความคงทนรวมไปถึงโอเวอร์คล๊อกความเร็วสูงๆแน่นอน

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS Z97I-PLUS ที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4790K โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz  Uncore 4600Mhz บัสแรม DRAM 3000Mhz กันแบบเต็มๆที่ไฟ Vcore1.36v ตลอดการทดสอบ กับการออกแบบที่เน้นความทนทานของ 5X Protection ที่นำเอาระบบป้องกันขั้นเทพฯรวมไว้ในเมนบอร์ดรวมไปถึงได้ผ่านการทดสอบเข้มงวดนานกว่า 7,000 ชั่วโมง โดยการทดสอบการใช้งานหนัก รวมไปถึงการใช้งานร่วมกับอุปกรณ์ต่างๆทั้งฮาดแวร์โดยสามารถทำงานร่วมกันกับชิ้นส่วนและอุปกณ์อื่นได้มากถึง 1,000 ชนิดรวมไปถึงซอฟต์แวร์ต่างๆอีกด้วย เพื่อให้มั่นใจได้ว่าผู้ใช้งานจะได้รับประสิทธิภาพรวมไปถึงความทนทานอีกด้วย มาถึงในเรื่องของประสิทธิภาพในการใช้งานด้านโอเวอร์คล๊อกก็ทำได้ดีไม่แพ้กันครับด้วยระบบจ่ายไฟ ASUS DIGI+ VRM ที่มีเฟสไฟ 6เฟส 6 Phase digital power design ในการควบคุมการจ่ายไฟให้กับซีพียูที่นิ่งมากการจ่ายทำได้อย่างมีเสถียรภาพอีกด้วย ส่วนบรรดาฟีเจอร์การใช้งานก็มีมาให้แบบครบๆครับไม่ว่าจะเป็น ASUS HomeCloud ที่ช่วยให้คุณเข้าถึงเครื่องคอมพิวเตอร์ของคุณจากระยะไกลง่ายและสะดวกต่อการใช้งานอีกด้วย ทั้งหมดนี้รวบรวมอยู่ใน ASUS Z97I-PLUS ที่ไม่ได้มีแต่เฉพาะความทนทานแข็งแกร่งแต่ยังรวมถึงประสิทธิภาพการทำงานที่เต็มเปรี่ยมด้วยคุณภาพที่เกินขนาดเหมือนกับไม่ใช่เมนบอร์ด Mini-ITX เลยครับ เหมาะสำหรับท่านที่ต้องการเมนบอร์ดที่มีความแข็งแกร่งทนทานรวมไปถึงประสิทธิภาพและฟีเจอร์ที่มากมาย ASUS Z97I-PLUS น่าจะเป็นตัวเลือกที่เหมาะเลยทีเดียวครับ โดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 5XXXบาทครับกลางๆกับประสิทธิภาพและฟีเจอร์ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.

Special Thanks.

ASUS
