BIOSTAR Hi-Fi Z77X Motherboard Review

/ บทความโดย: Venom-Crusher , 25/09/2012 00:03, 9,630 views / view in EnglishEN
«»
Share

biostar hi fi z77x BIOSTAR Hi Fi Z77X Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z77 Express Chipset กันอีกครั้งนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดที่อยู่ในระดับกลางๆ เน้นหนักไปทางด้านเสียงเพลง จากแบรนด์ดังอีกแบรนด์หนึ่งแห่งวงการไอทีฮาร์ดแวร์อย่าง BIOSTAR ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า BIOSTAR Hi-Fi Z77X นะครับ และก็ขอบอกเลยครับว่ามาเธอร์บอร์ดที่ดูหน้าตาสวยเรียบๆรุ่นนี้ มีดีไม่ธรรมดาอย่างแน่นอนครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

s1 BIOSTAR Hi Fi Z77X Motherboard Review

s2 BIOSTAR Hi Fi Z77X Motherboard Review

Specification

s3 BIOSTAR Hi Fi Z77X Motherboard Review

สเป็คจัดเต็มใช้ได้เลยครับ สำหรับ BIOSTAR Hi-Fi Z77X

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

BIOSTAR Hi-Fi Z77X Appearance

Package & Bundle

dsc 0709 BIOSTAR Hi Fi Z77X Motherboard Review

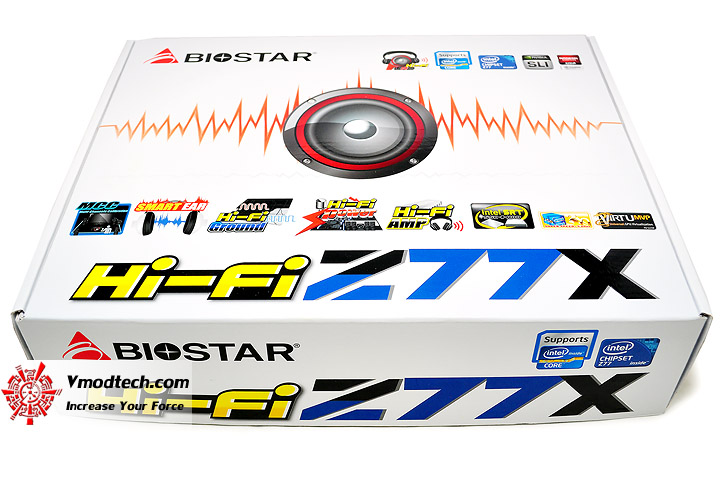

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบขาวสะอาดตาดีครับ

dsc 0710 BIOSTAR Hi Fi Z77X Motherboard Review

ด้านหลังกล่องก็เต็มไปด้วยรายละเอียด Features ต่างๆที่มากันเพียบ

dsc 0711 BIOSTAR Hi Fi Z77X Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วยไมค์แม่เหล็กแบบมีสายครับ

Motherboard Appearance

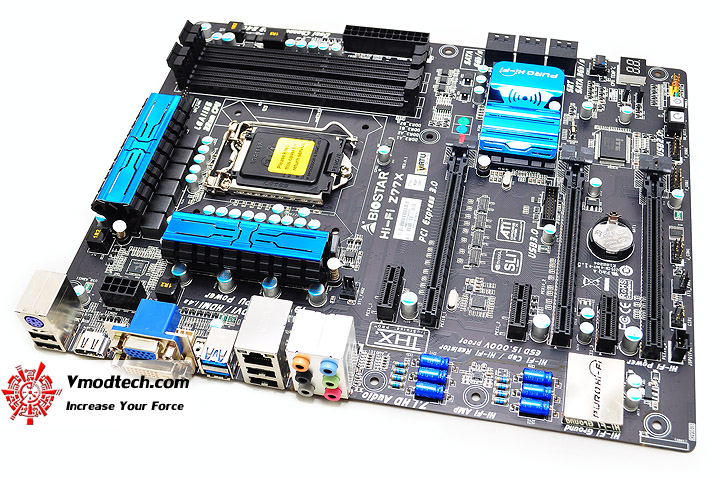

dsc 0801 BIOSTAR Hi Fi Z77X Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกโทนดำคาดน้ำเงินเงาแว้บงดงามครับ

dsc 0807 BIOSTAR Hi Fi Z77X Motherboard Review

สวยงามเรียบร้อยดีทุกมุมมองครับ

dsc 0808 BIOSTAR Hi Fi Z77X Motherboard Review

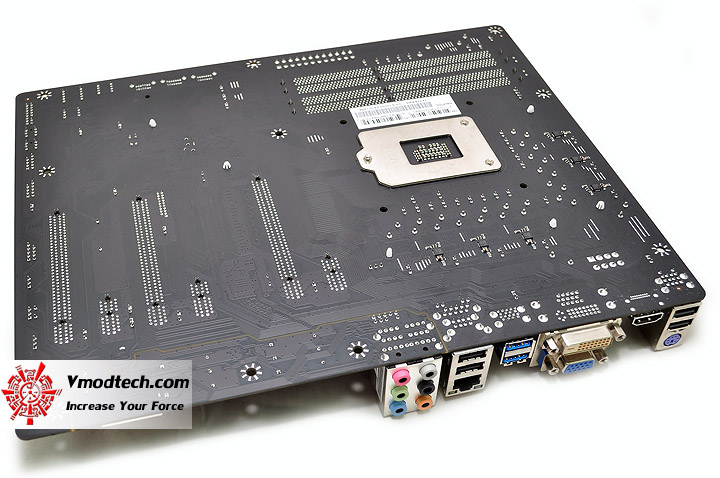

ด้านหลังบอร์ดจะเป็น PCB สีดำเช่นเดียวกับด้านหน้าครับ

dsc 0809 BIOSTAR Hi Fi Z77X Motherboard Review

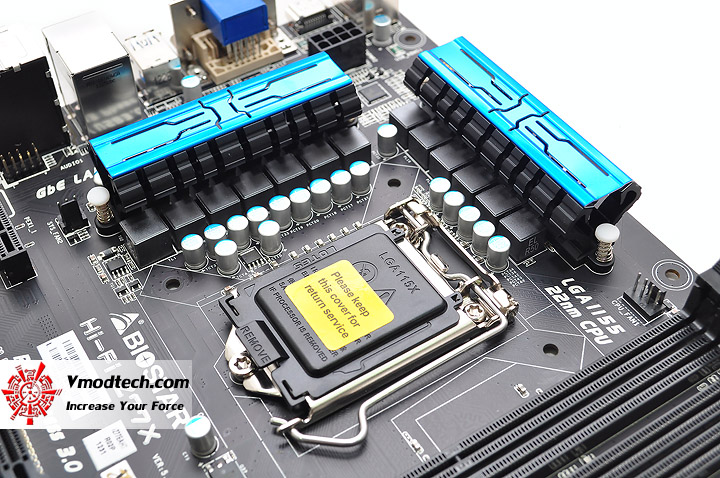

ภาคจ่ายไฟรอบซีพียูจำนวน 13 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

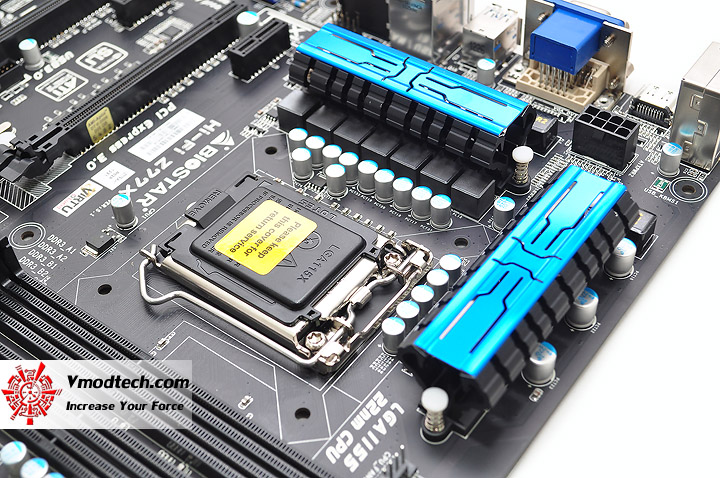

dsc 0812 BIOSTAR Hi Fi Z77X Motherboard Review

dsc 0815 BIOSTAR Hi Fi Z77X Motherboard Review

dsc 0819 BIOSTAR Hi Fi Z77X Motherboard Review

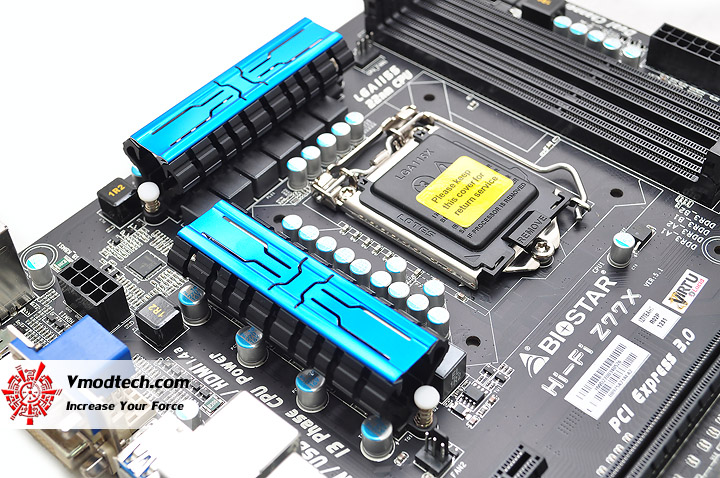

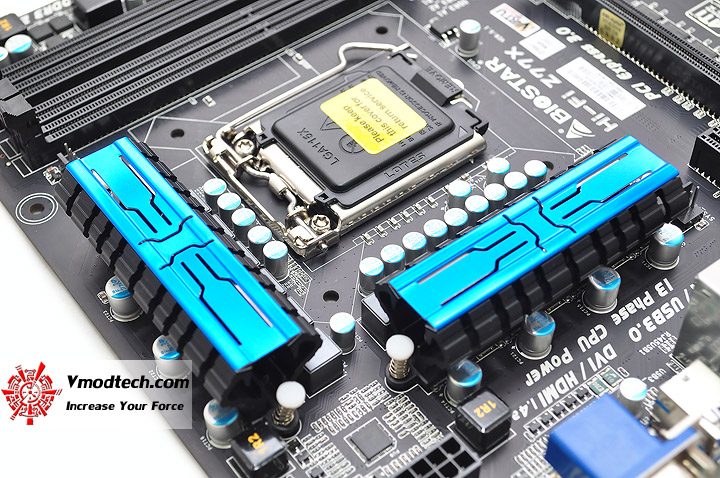

ส่วนชุดระบายความร้อนของภาคจ่ายไฟก็สวยงามเรียบร้อยดีทุกมุมมองครับ

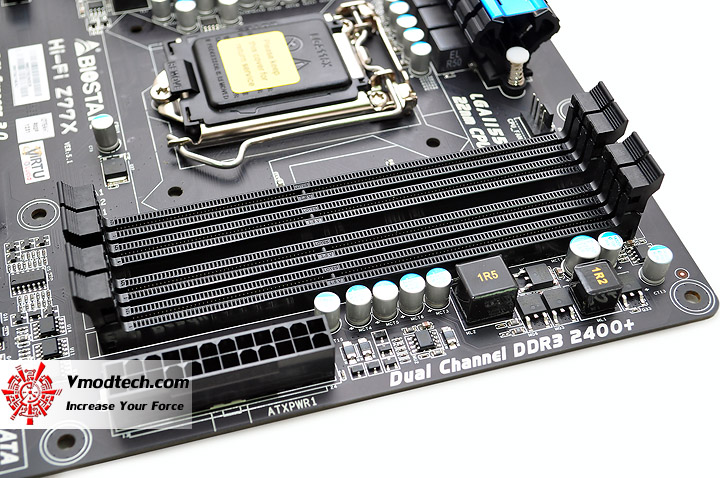

dsc 0822 BIOSTAR Hi Fi Z77X Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 0826 BIOSTAR Hi Fi Z77X Motherboard Review

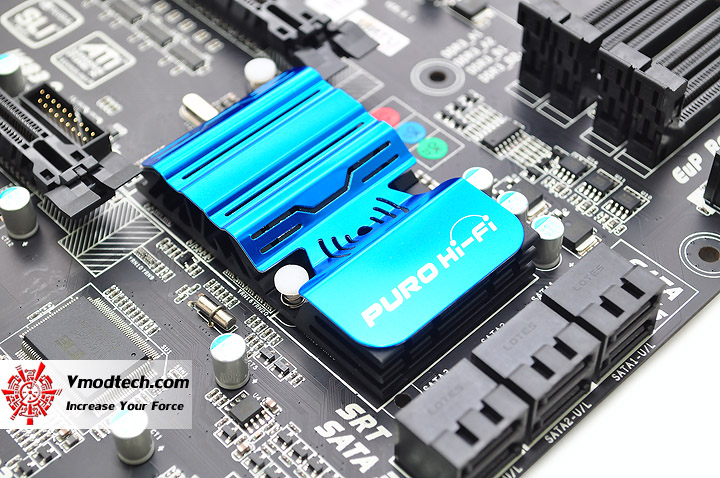

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดีครับ

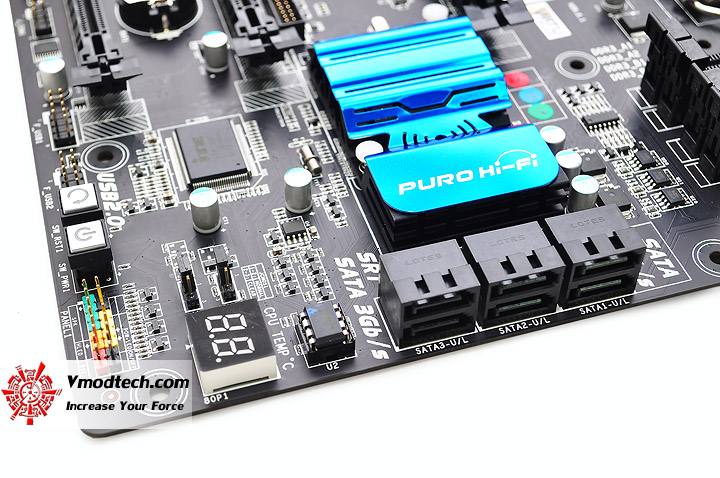

dsc 0827 BIOSTAR Hi Fi Z77X Motherboard Review

SATA 6 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 4 ช่อง และ SATA3 6.0GB/s อีก 2 ช่อง พร้อมไฟ LED Debug และปุ่ม Power & Reset อยู่ที่บริเวณนี้ครับ

dsc 0843 BIOSTAR Hi Fi Z77X Motherboard Review

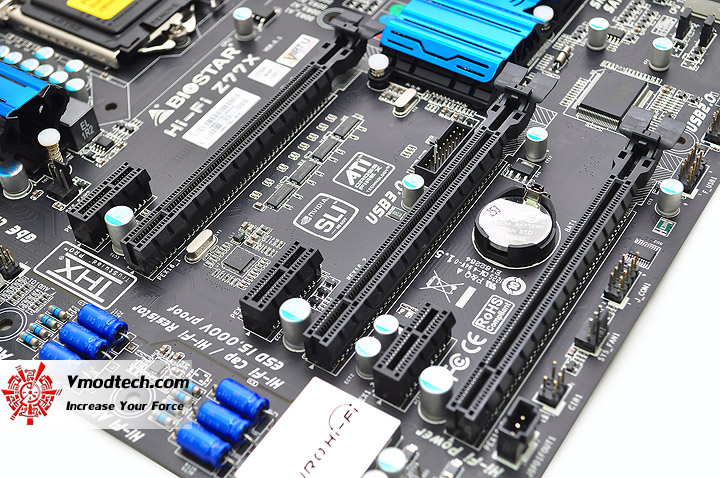

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 3 ช่องทางครับ

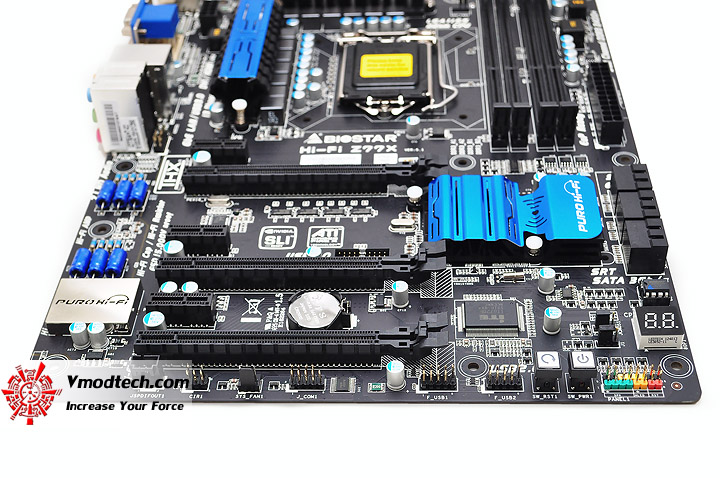

dsc 0836 BIOSTAR Hi Fi Z77X Motherboard Review

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันครบครันไม่มีตกหล่นครับ

dsc 0845 BIOSTAR Hi Fi Z77X Motherboard Review

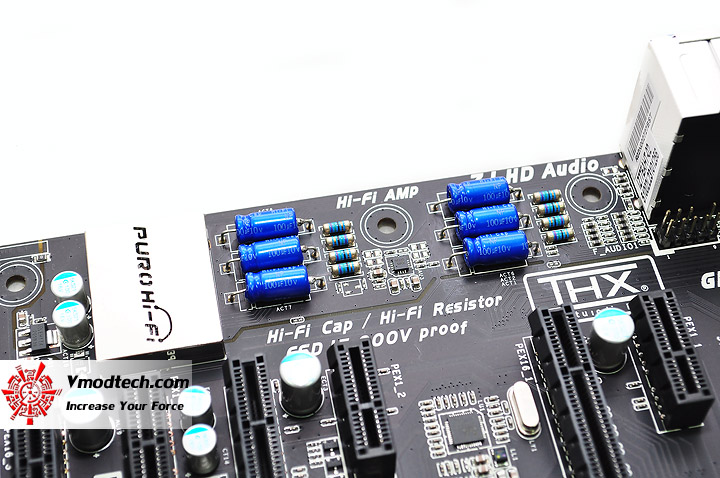

บอร์ดรุ่นนี้จุดขายจะอยู่ที่บริเวณนี้นะครับ คือระบบเสียงระดับ Hi-Fi โดยที่ได้ต้องจ่ายเงินเพิ่ม มีการแยกลายวงจรบน PCB เฉพาะทางด้าน Audio อย่างชัดเจน แถมยังให้ Capacitor ต่างๆเกรดเดียวกันกับเครื่องเสียงชั้นดีด้วย ซึ่งจากการที่ผมทดสอบฟังดูคร่าวๆแล้ว ก็เสียงดีปราศจากเสียงคลื่นรบกวนครับ ใช้ได้เลย

dsc 0851 BIOSTAR Hi Fi Z77X Motherboard Review

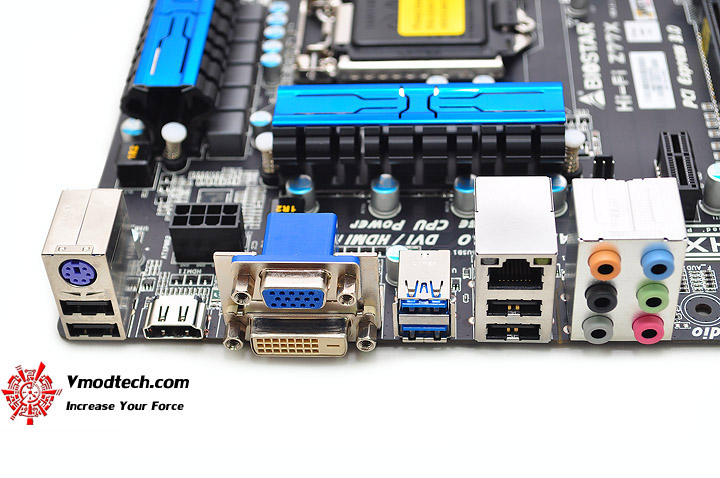

Back Panel ด้านหลังก็มากันแบบครบเครื่องทุกความต้องการพื้นฐานในปัจจุบันนี้ครับ

————————————————–

SYSTEMS
.CPU ..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard ..BIOSTAR Hi-Fi Z77X
.Memory ..AVEXIR CORE Series DDR3-2666C11 8 GB kits
.Graphic Card ..NVIDIA GeForce GTX 680 2GB GDDR5 @ 1,168/1,220 Boost/6,848MHz
.Harddisk ..SSD OCZ Vertex 4 128GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 7 Ultimate 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 0891 BIOSTAR Hi Fi Z77X Motherboard Review

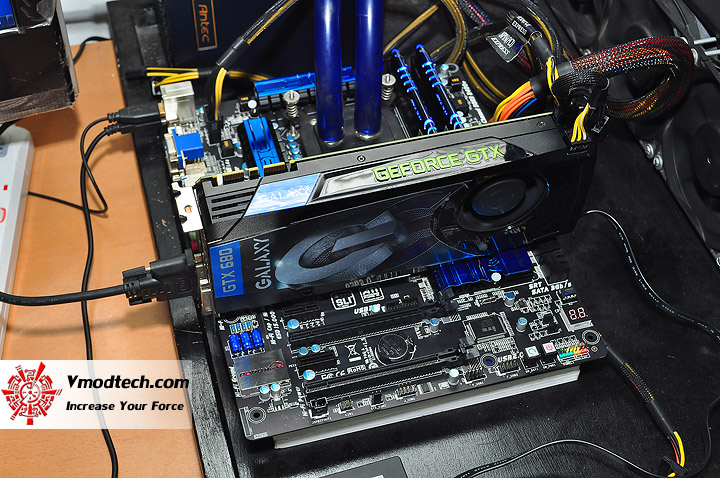

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

3rd Generation Intel® Core™ i7-3770K

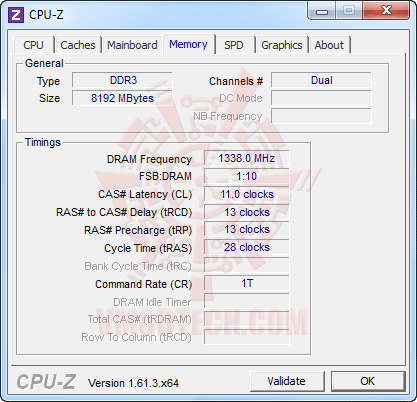

@ 5.017 GHz DDR3 2676 CL11-13-13-28-1T 1.665V

validate BIOSTAR Hi Fi Z77X Motherboard Review

(Click ScreenShot to Validation Link)

c1 BIOSTAR Hi Fi Z77X Motherboard Review

5 GHz IVY Bridge 3770K อีกแล้วครับท่านงานนี้

c2 BIOSTAR Hi Fi Z77X Motherboard Review

c3 BIOSTAR Hi Fi Z77X Motherboard Review

c4 BIOSTAR Hi Fi Z77X Motherboard Review

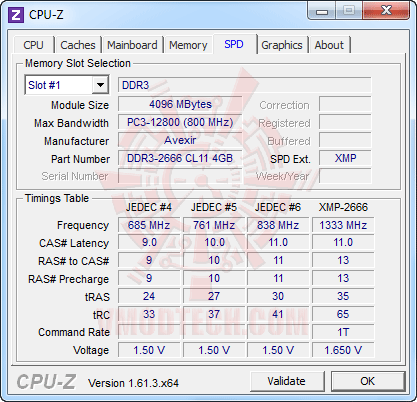

c5 BIOSTAR Hi Fi Z77X Motherboard Review

c6 BIOSTAR Hi Fi Z77X Motherboard Review

c7 BIOSTAR Hi Fi Z77X Motherboard Review

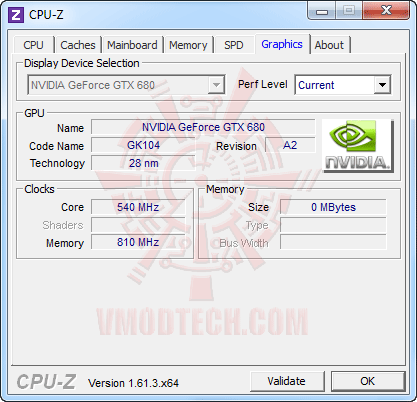

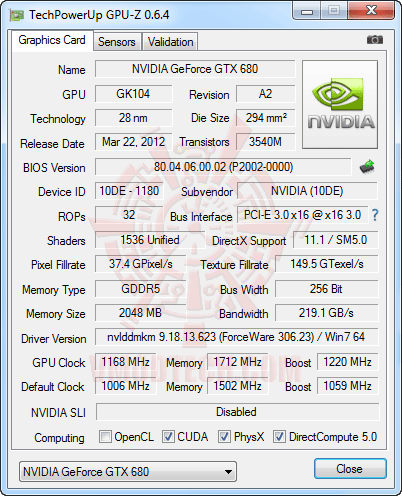

NVIDIA GeForce GTX 680 2GB GDDR5 @ 1,168/1,220 Boost/6,848MHz กันเช่นเคยครับ

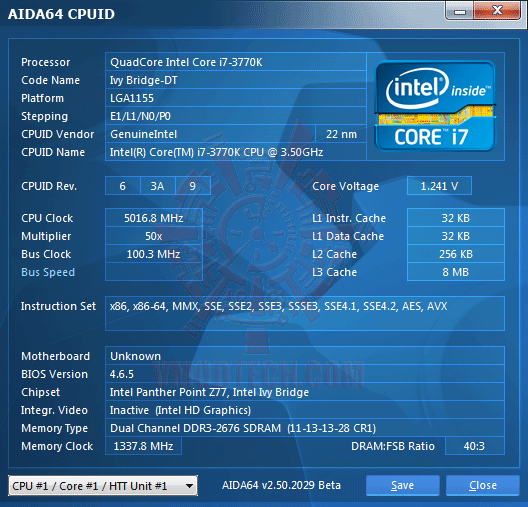

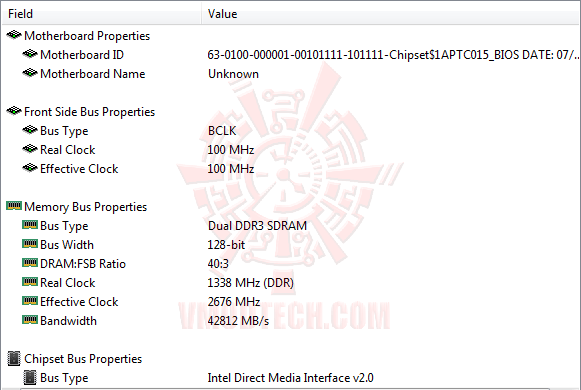

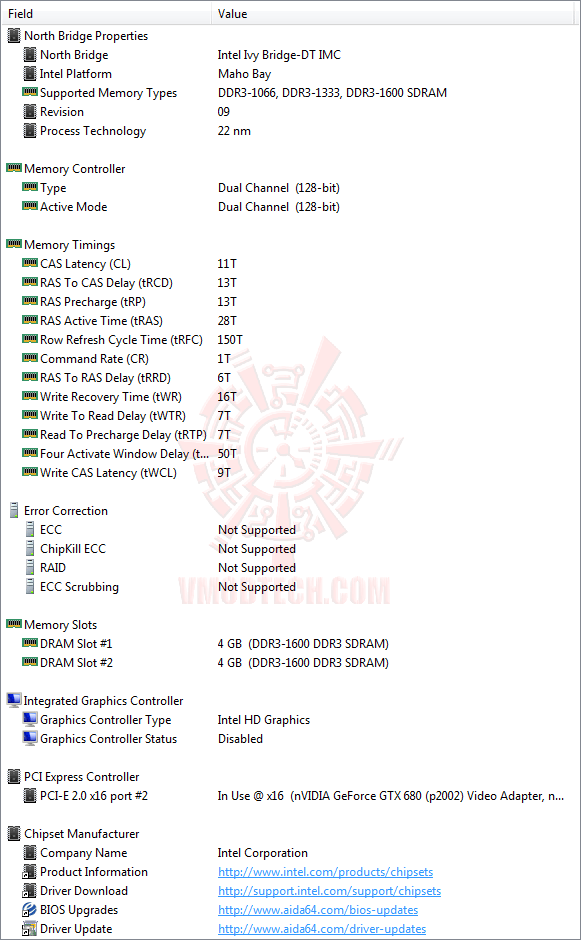

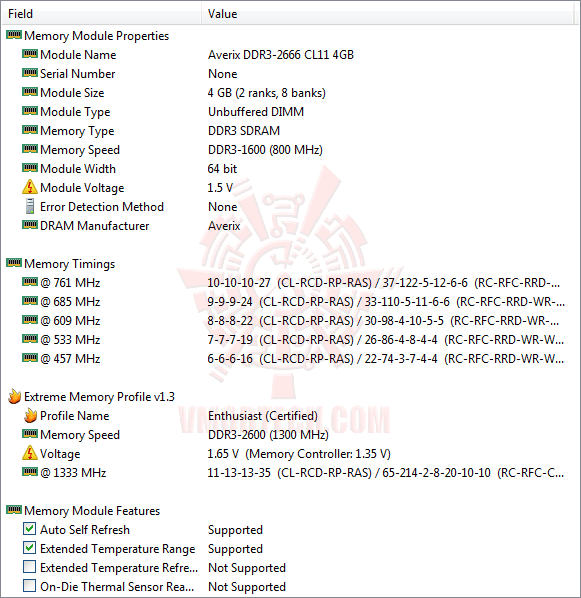

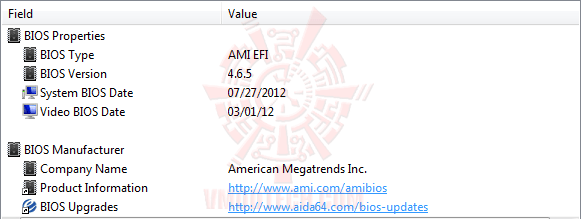

System Properties in AIDA64 Extreme Edition

ed1 BIOSTAR Hi Fi Z77X Motherboard Review

ed2 BIOSTAR Hi Fi Z77X Motherboard Review

ed3 BIOSTAR Hi Fi Z77X Motherboard Review

ed4 BIOSTAR Hi Fi Z77X Motherboard Review

ed5 BIOSTAR Hi Fi Z77X Motherboard Review

ed6 BIOSTAR Hi Fi Z77X Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

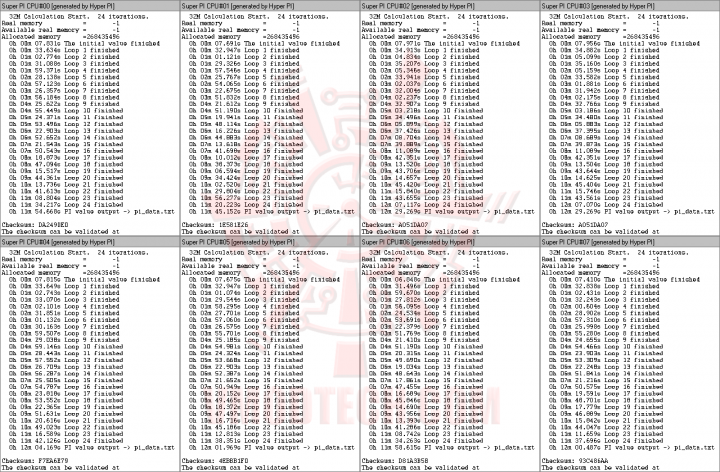

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 BIOSTAR Hi Fi Z77X Motherboard Review

hpi 2 720x472 BIOSTAR Hi Fi Z77X Motherboard Review

(Click ScreenShot to Enlarge)

ประสิทธิภาพใช้ได้ครับ สำหรับชุดการทดสอบ SuperPI

————————————————–

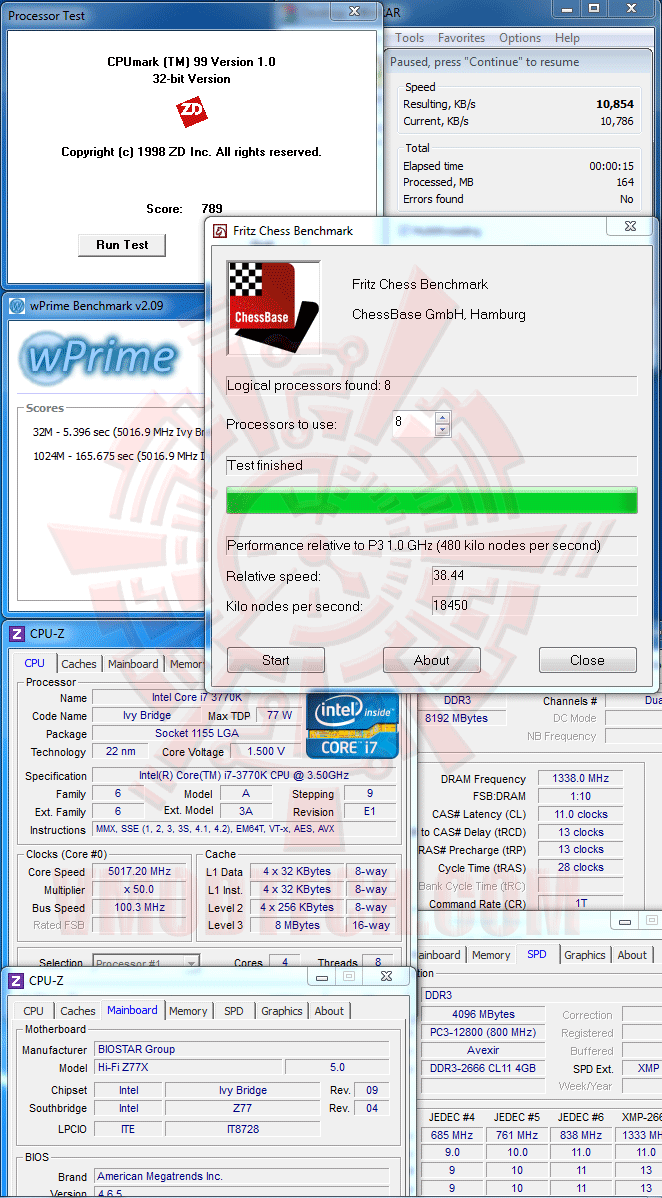

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v BIOSTAR Hi Fi Z77X Motherboard Review

เร็วแรงทุกการทดสอบจริงๆครับ winrar 4.20 กดกันไปถึงระดับ 10,854 KB/s

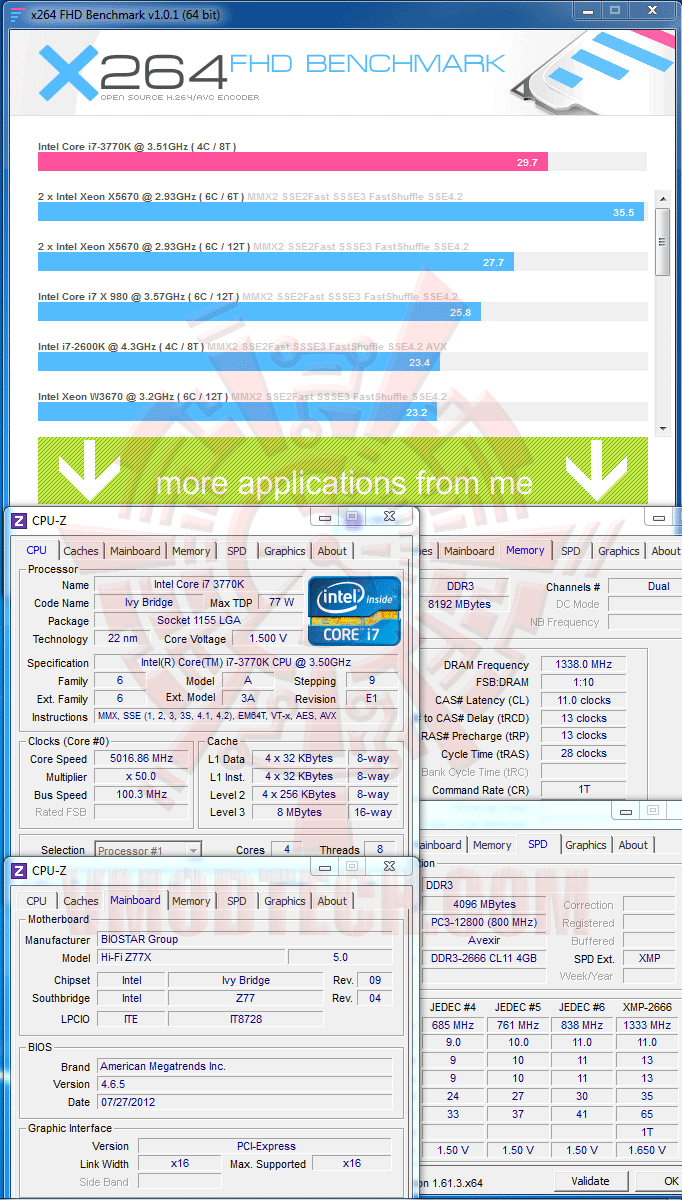

X264 FHD Benchmark

x264 BIOSTAR Hi Fi Z77X Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 29.7 FPS กันไปเลยครับ!!

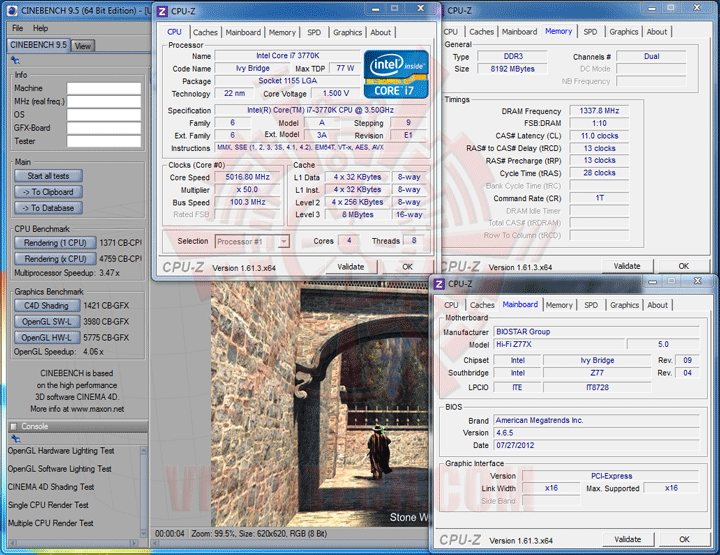

CINEBENCH R9.5

c95 BIOSTAR Hi Fi Z77X Motherboard Review

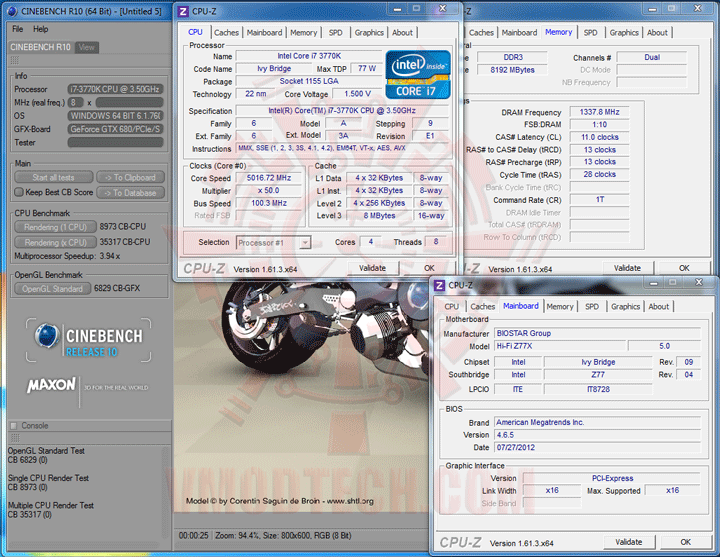

CINEBENCH R10

c10 BIOSTAR Hi Fi Z77X Motherboard Review

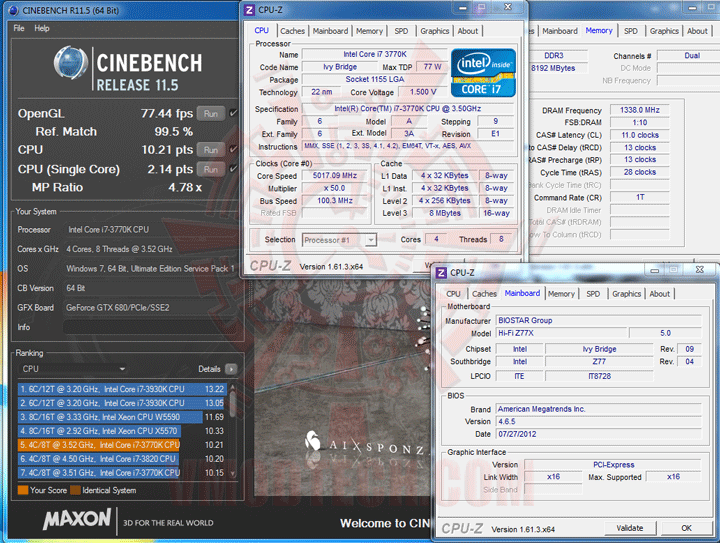

CINEBENCH R11.5

c115 BIOSTAR Hi Fi Z77X Motherboard Review

Cinebench Series ก็แรงมากมายครับ

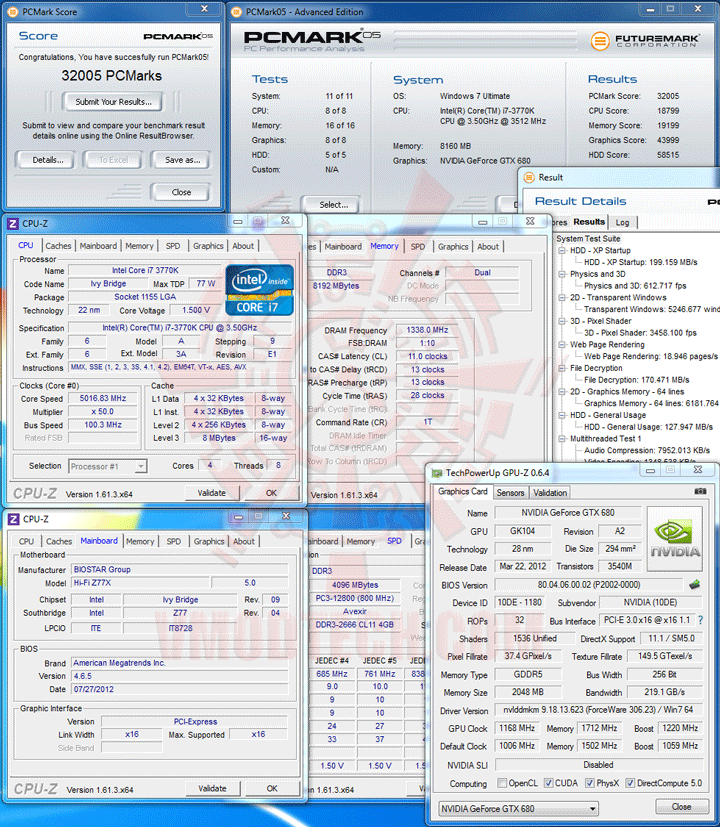

PCMark 05

pcm05 BIOSTAR Hi Fi Z77X Motherboard Review

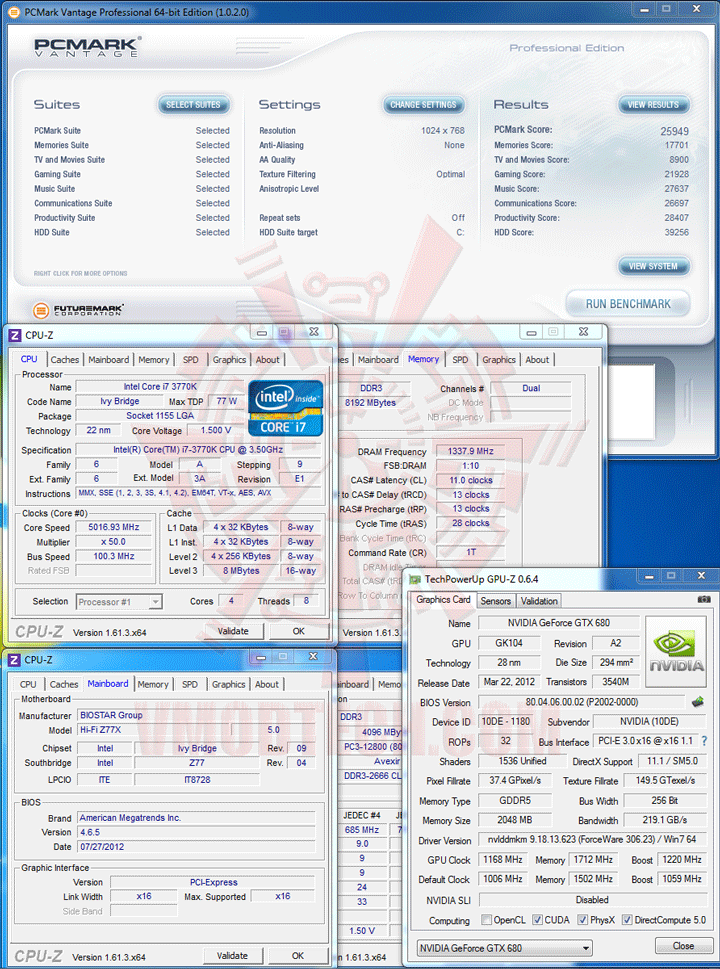

PCMark Vantage

pcmv BIOSTAR Hi Fi Z77X Motherboard Review

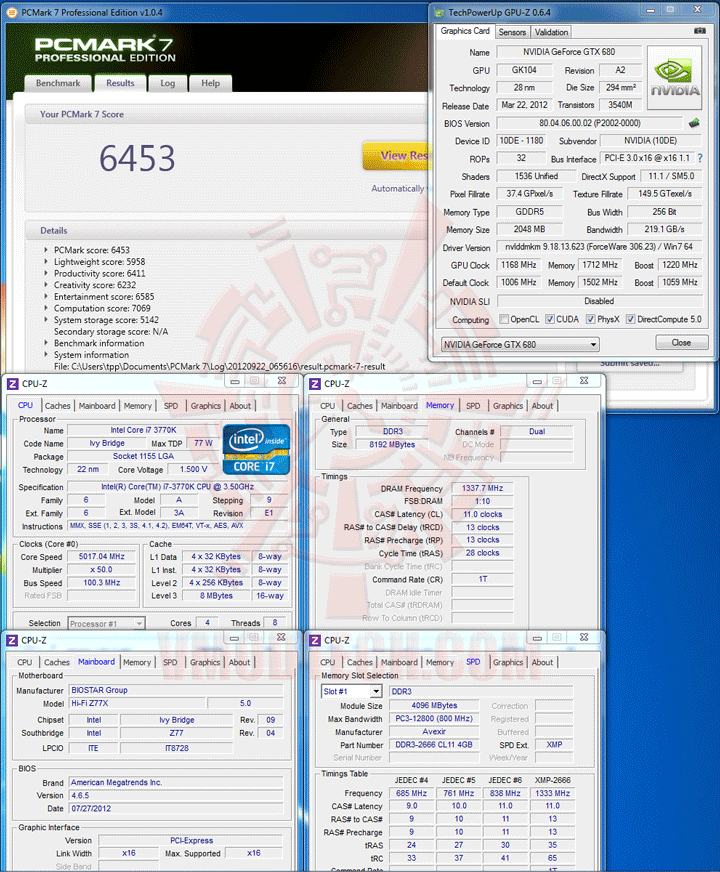

PCMark 7

pcm7 BIOSTAR Hi Fi Z77X Motherboard Review

แรงใช้ได้เลยครับ สำหรับตระกูล PCMark

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 BIOSTAR Hi Fi Z77X Motherboard Review

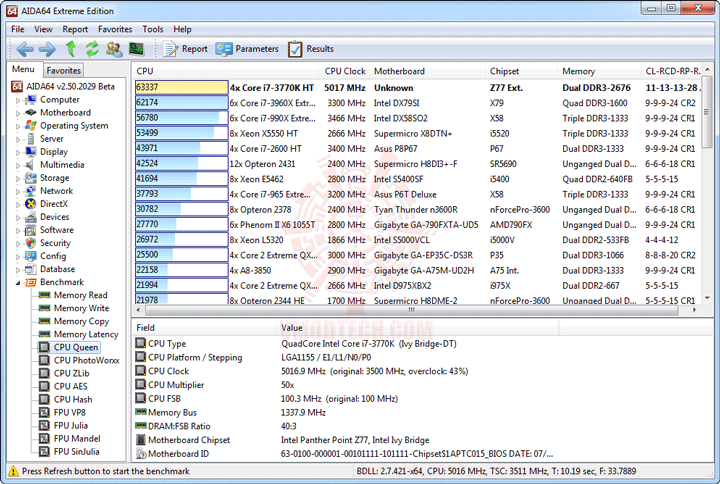

CPU Queen

e2 BIOSTAR Hi Fi Z77X Motherboard Review

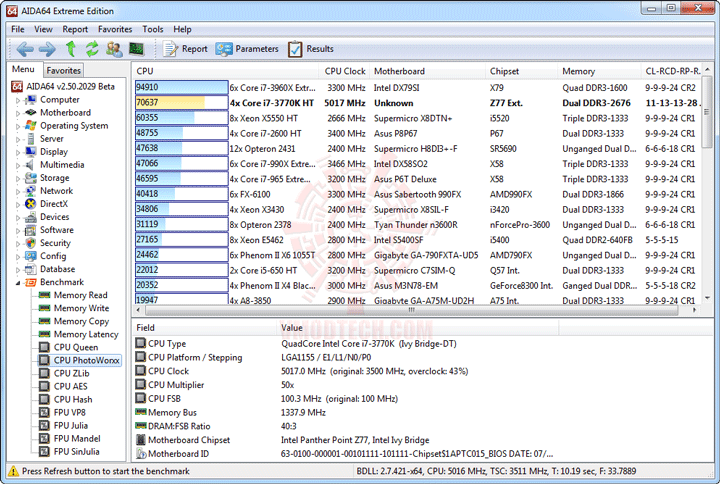

CPU PhotoWorxx

e3 BIOSTAR Hi Fi Z77X Motherboard Review

CPU ZLib

e4 BIOSTAR Hi Fi Z77X Motherboard Review

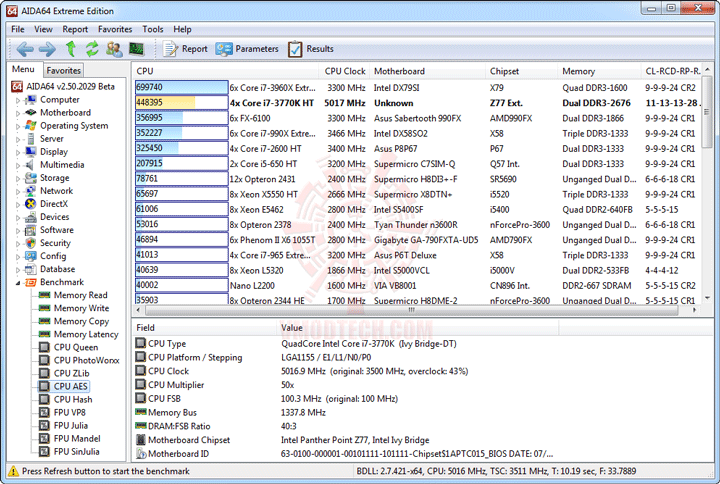

CPU AES

e5 BIOSTAR Hi Fi Z77X Motherboard Review

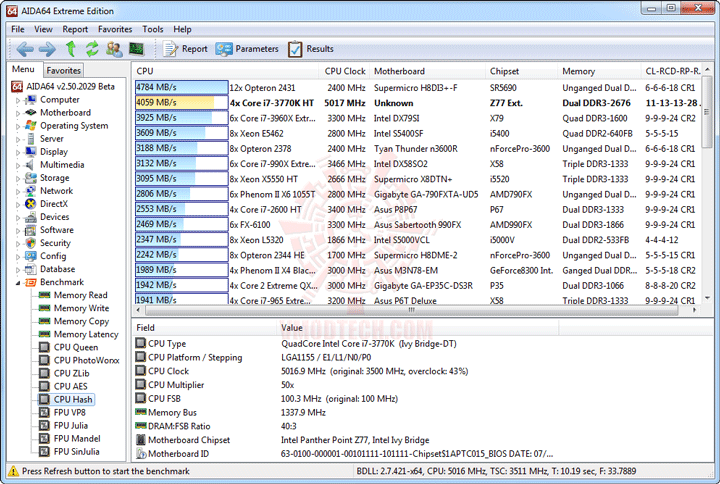

CPU Hash

e6 BIOSTAR Hi Fi Z77X Motherboard Review

FPU VP8

e7 BIOSTAR Hi Fi Z77X Motherboard Review

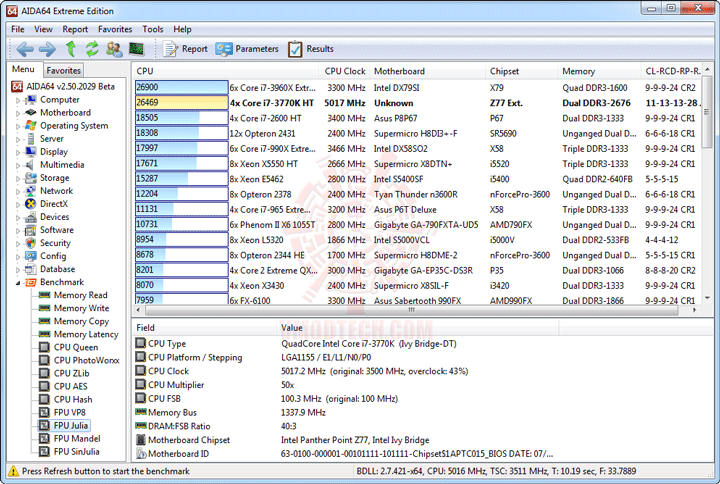

FPU Julia

e8 BIOSTAR Hi Fi Z77X Motherboard Review

FPU Mandel

e9 BIOSTAR Hi Fi Z77X Motherboard Review

FPU SinJulia

e10 BIOSTAR Hi Fi Z77X Motherboard Review

ซีพียู 4 หัว 8 เธรด แต่ว่าแรงกันแบบไม่น่าเชื่อเลยครับ

————————————————–

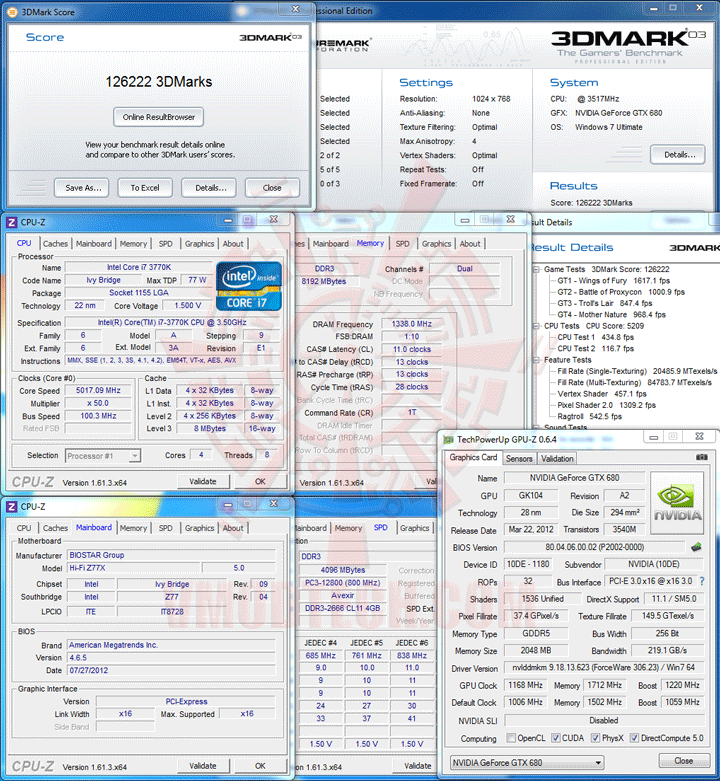

3DMark 03

03 BIOSTAR Hi Fi Z77X Motherboard Review

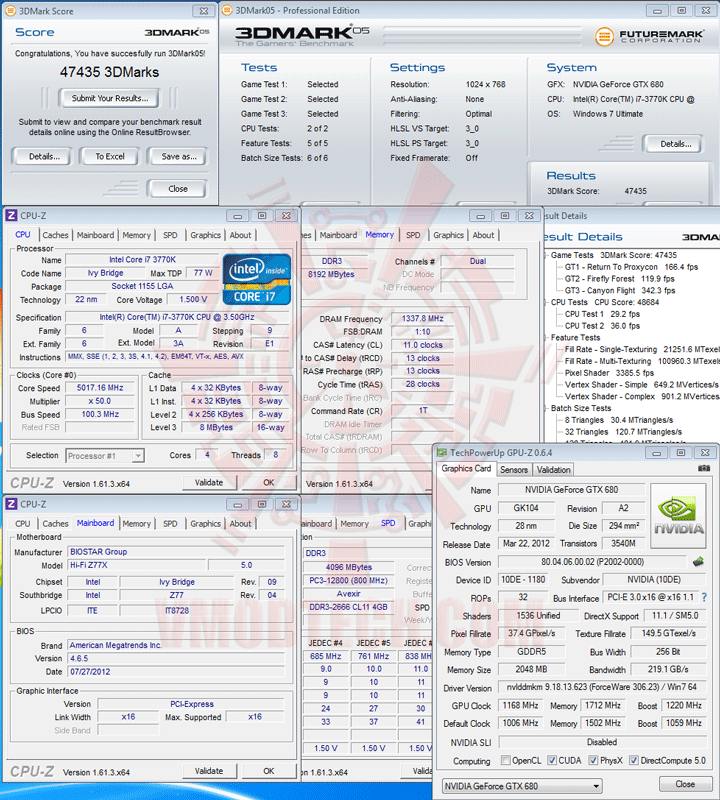

3DMark 05

05 BIOSTAR Hi Fi Z77X Motherboard Review

3DMark 06

06 BIOSTAR Hi Fi Z77X Motherboard Review

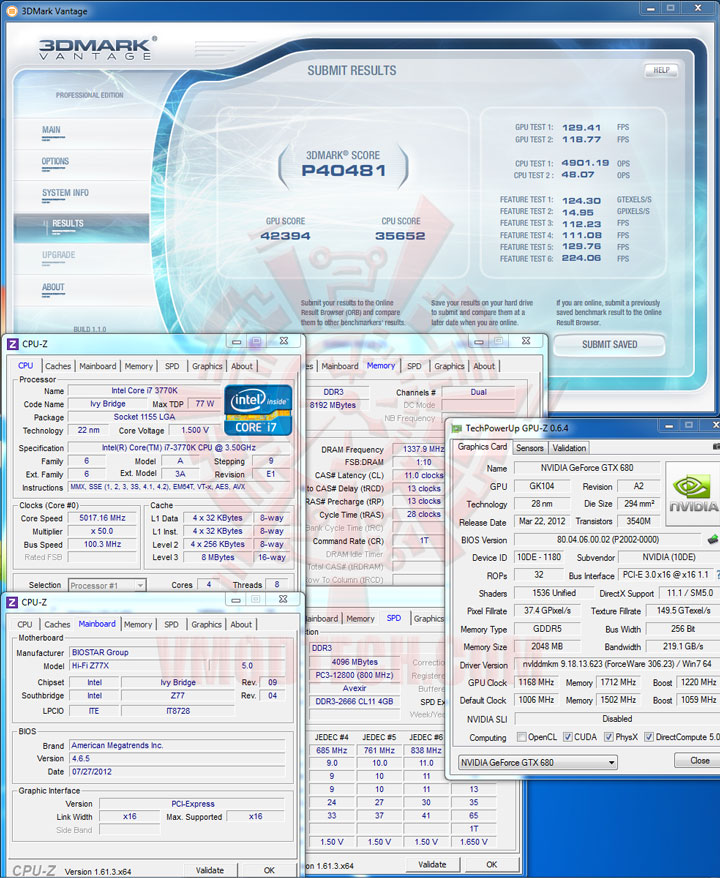

3DMark Vantage

07 BIOSTAR Hi Fi Z77X Motherboard Review

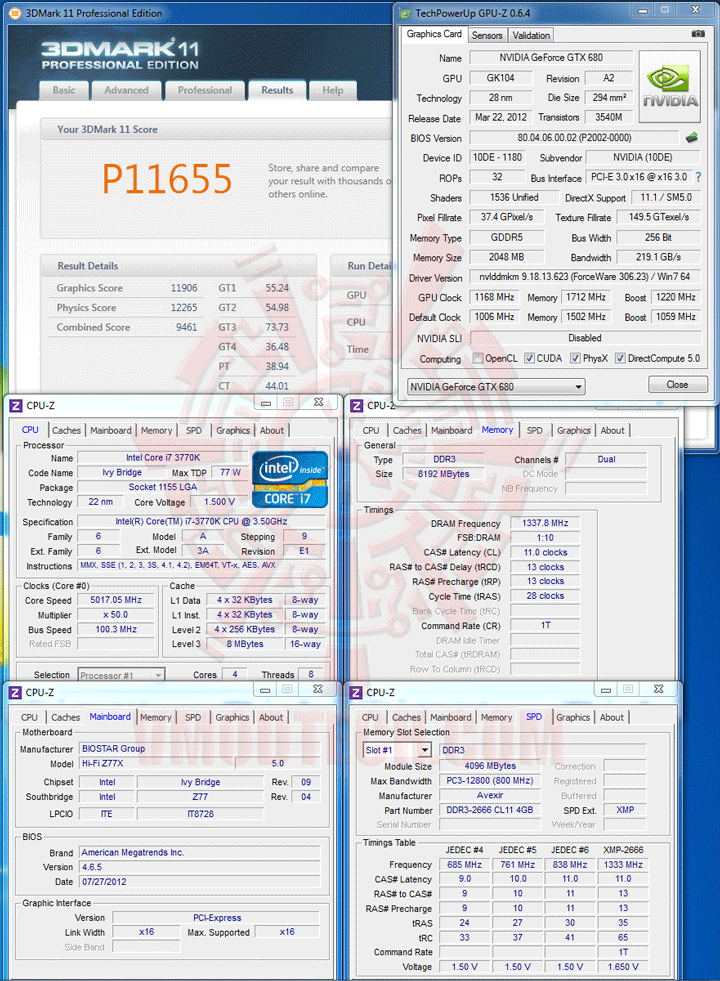

3DMark 11

11 BIOSTAR Hi Fi Z77X Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 680

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

uhset BIOSTAR Hi Fi Z77X Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 3.0

12 BIOSTAR Hi Fi Z77X Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 51.4 FPS

————————————————–

Conclusion

dsc 0807 BIOSTAR Hi Fi Z77X Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด BIOSTAR Hi-Fi Z77X ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z77 Express Chipset ที่ต้องการเทคโนโลยีต่างๆที่ครบเครื่อง โดดเด่นด้วย Features ใหม่ๆ อาทิเช่น Hi-Fi Audio , LucidLogix Virtu MVP , PCI-E 3.0 Ready , SATA 6GB/s ฯลฯ และแถมพกกันมาด้วยพลังในการโอเวอร์คล็อคที่รุนแรงระดับสุดยอด โดยสามารถลากซีพียู 3rd Generation Intel® Core™ i7-3770K Processor Retail Box ไปได้ถึง 5.017 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา แถมยังลากหน่วยความจำได้แรงจนถึงระดับ DDR3 2676 11-13-13-28 1T กันอย่างมีเสถียรภาพ ผ่านการทดสอบ Benchmark โหดๆกันทุกตัวทุกหัวข้อแบบไม่มีหลบเลี่ยง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามใช้ได้ทุกมุมมอง ราคาที่เช็คที่ต่างประเทศล่าสุดขณะที่ทำบทความนี้ก็ไม่แพง ตกแล้วเพียงแค่ประมาณสี่ถึงห้าพันบาท ใครที่กำลังต้องการเลือกหามาเธอร์บอร์ดที่ใช้ชิปเซต Z77 มาใช้งาน ก็อย่าลืมพิจารณามาเธอร์บอร์ดรุ่นนี้กันด้วยนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good BIOSTAR Hi Fi Z77X Motherboard Reviewvmod award value good BIOSTAR Hi Fi Z77X Motherboard Reviewvmod award innovation good BIOSTAR Hi Fi Z77X Motherboard Review

.

ขอขอบคุณ

BIOSTAR
