สวัสดีอีกครับครับ เจอกันอีกแล้วกับผมวันนี้ผมมีบอร์ดที่ใช้ chipset จาก ati cfx3200 มาให้ชมครับ ซึงตัวบอร์ดตัวนี้เป็นบอร์ดจากฝั่ง DFI แค่ได้ยินชื้อนี้หลายๆคนเริ่มสดุดขึ้นมาแล้วสิครับงันตามผมมาเลยดีกว่าครับ



เผยโฉมหน้ากันนิดหน่อยครับกับโลโก นกไฟ อิอิแค่กล่องก็กินขาดแล้วครับ หน้ากล่องก็จะบอกถึงรายละเอียดคราวๆว่ารองรับCPU รุ่นใหนบ้าง จริงๆคือ AM2 แหละครับ chipset ที่แจ้งมาหน้ากล่องก็จะเป็น AMD580X  เท่จริงๆ แล้วก็มีรายละเอียดว่ารองรับ Gigabit lan  รองรับ DDR2 667

ชัดเจนครับกับ chipset AMD 580X พร้อมกับรองรับ CROSS Fire


งันมาดู spec  ของเจ้าบอร์ดตัวนี้กันก่อนดีกว่าครับว่ามันมีไรบ้าง


Main specs of DFI INFINITY CFX3200-M2/G :


CPU : AM2 CPU support
RAM: DDR2- 800 RAM
Expansion slot: 2 PCIE x16 slots, 1 PCIE x1 slot, and 3 PCI slots support
Sound: 8chs high-definition audio codec
SATA: 4 SATAII, 1 eSATA
USB : 10 USB ports support
LAN : 1 Gigabit LAN port support
IEEE 1394 : 2 IEEE 1394 ports support
SPDIF : 2 SPDIF-out ports support
Parallel port: 1 parallel port support
IrDA : 1 IrDA port support
Fan : 3 fan ports support
BIOS: Advance OC BIOS settings












มุมมองด้านหลังกล่องครับแจ้งรายละเอียดครบถ้วนว่ารองรับอะไรบ้าง



แกะกล่องกันเลยดีกว่า มาดูกันว่าถายในกล่องจะเป็นยังงัยกันครับ



แกะออกมาแล้วรู้สึกของแถมที่ให้มาจะไม่เยอะเท่าไหร่ครับ มีบอร์ดหลักหน้าตาคล้ายๆกับ DFI M2 Untra2 ภายในกล่องเทออกมา จะมีบอร์ดหลัก สาย sata 2 เส้น สายแพ 80 พิน 1เส้น สายไดรว์ A 1 เส้น คู่มือ ไดรว์เวอร์แล้วก็ฝาหลัง อีกอย่างก็เป็นไดร์เวอร์ raid ที่มากับแผ่น 3.5 นิ้ว



chipset ไม่แกะมาไม่รู้เลยครับว่าเป็น nf4 หรือปล่าวเพราะใช้ตัวระบายความร้อนเหมือนกันเลย ส่วนที่ติดกันที่เห็นเป็นสีเหลียมเขียวอ่อนๆคือ เซาท์บริท ใช้ chip ati sb600



มาดูภาคจ่ายไฟกันบ้างครับ ไฟที่ต่อเข้าบอร์ดจะมี 2 ชุดนะครับ คือ 24 pin และ 8 pin ในส่วนตรงนี้เป็นที่น่าเสียดายมากครับที่ชุด motfet ไม่มีตัวระบายความร้อนติดมาให้ แต่ก็กว้างพอที่ให้เราติดซิงค์เพิ่มลงไปได้ครับ



เอาละครับมาดู Rear Panel I/O Ports กันบ้างครับว่ามีอะไรมาให้บ้าง


-PS/2 mouse port


-PS/2 keyboard port


-Parallel port


-Optical S/PDIF port


-RCA S/PDIF  port


-eSATA port


-IEEE 1394-I port


-USB port


-LAN port


-Line-in port


-Front R/L port


-Mic-in port


-Center/Subwoofer port


-Rear R/L port


-Side R/l port


สาธยายซะหมดเลยอิอิ



จับ เจ้า BE 2350 ลงเลยครับสำหรับการทดสอบนี้



ส่วนที่เห็นนะครับมี port sata มาให่ถึง 4 port ส่วน PCIE 16X มีมาให้ 2 port ซึ่งแน่นอนอยู่แล้วเนื่องจากรองรับ CROSS Fire

————————————————–

เอาละครับมาดูหน้า Bios กันบ้างดีกว่าครับ






เป็นของค่าย Phonix ครับหน้าตาไม่ต่างจากทั่วไปเลยครับ อิอิ


ขอข้ามตรงหน้า standard bios นะครับ มาที่ advanced กันเลยดีกว่า



ในส่วนหน้านี้ เห็นว่าที่เราใช้หลักๆ คือการปรับในการเลือกบูตนั้นเองครับว่าต้องการให้บูตจากใหนก่อน  การเซ็ตเตือนไวรัส CPU internal Cache ที่สามารถให้เปิดปิดการใช้งานได้ การเลือกชนิด USB Flash Disk ว่าเป็นชนิดใหน  พอแล้วพอหอมปากหอมคอ อิอิ



ว่ากันต่อที่ Advance chipset  อิอิ มี PCIE Configulation ด้วยลองเขาไปดูสักหน่อยดีกว่า



โหยมีซะระเอียดยิบครับปรับค่าได้ตามใจเลยว่าจะให้วิ่งที่กีX แต่ไม่เกิน 16 นะครับ อิอิคือ เป็น16 หรือ 8  นะครับ








นี้ก็มาเลือกได้ครับว่าจะให้ แสดงผล port ใหนก่อน



เอาละครับมาถึงการตั้งค่าที่เราชาว Vmodต้องเข้ามาใช้กันเป็นประจำอิอิ เกียวกับรอบพัดลมนั้นเองครับแล้วก็อุณภูมิที่เราตั้งพื่อว่าถ้าอุณภูมิถึงแล้วให้เครื่องปิดอัตโนมัติ



แล้วก็รอบพัดลมซึ่งเราสามารถตั้งค่าได้ทั้งหมด แถมในหน้านี้จะบอกอุณภูมิ ของอุปกรณ์ต่างๆด้วยครับ



มาถึงที่หลายๆคนรอคอยชุดฟังชั่นในการโอวอร์คล๊อคนั้นเอง อิอิ



มีมาครบครับเริ่มตั้งแต่ปรับ timming  FSB   CPU Clock  ครบครันครับ




การตั้งค่าแรมมีซอยย่อยให้ปรับระดับความแรงความเข้ากันได้อีก  สุดยอดครับ มีทุกรุ่นใน dfi  อิอิ








อิอิ อยากให้ CPU วิ่งเท่าไหร่ใส่ตรงนี้เลยครับ อิอิ



ไฟ Vcore ทีสามารถปรับได้สูงสุดถึง 1.85v ครับผม เยอะมากๆ



ไฟแรมมีมาให้เลือกปรับด้วยเหมือนกันครับเดียวจะน้อยหน้า สูงสุดสามารถปรับได้ 2.5 ครับ อิอิแล้ว UTT  ผมจะพอเหรอ ไม่ใช้แล้วนี้มัน ddr2 อิอิ



ฟังก์ชั่นเพิ่มเติมครับ






หมดมุขแล้วครับไปดูทีมงานที่จะเทสผลของบอร์ดตัวนี้กันดีกว่าครับ





ในส่วนของการเทสนี้ผมไม้ได้เปลี่ยบเทียบกับตัวใหนนะครับเพราะไม่มีบอร์ดให้เที่ยบอิอิเอาว่าให้เห็นความสามารถของบอร์ดดีกว่าว่าไปได้เท่าไหร่ ตรงนี้ผมล๊อคความเร็วในการเทสไว้ที่ 3.024 g นะครับทุกการทดสอบ อิอิ

————————————————–


ดูกันเลยนะครับ



เริ่มที่ชุดผลไม้รวมก่อนครับ



ลองดูหน่อยกับ Wprime  กว่าจะเทสเสร็จอิอิ



Cinebench95



Cinebench10


ต่อด้วย Everest ยกทีมครับ












มาดู PCmark กันบ้างครับ




ต่อด้วย Sioftware Sandra ครับ








จบไปกับ sisoft ต่อไปก็มาชมเรื่องการดึงพลังจากการ์ดกันต่อ

————————————————–

ตู้ปลาก่อนเลยครับ



อุอุ เยอะนะเนีย อิอิ

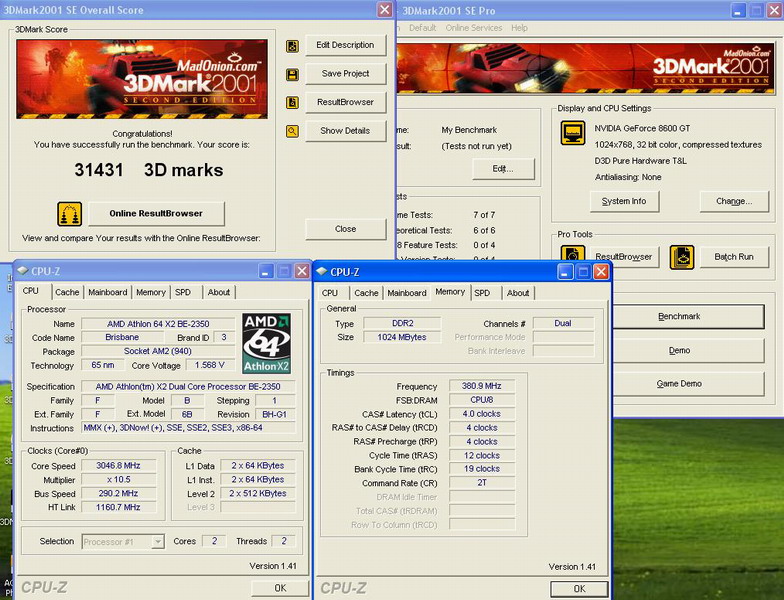

3Dmark2001

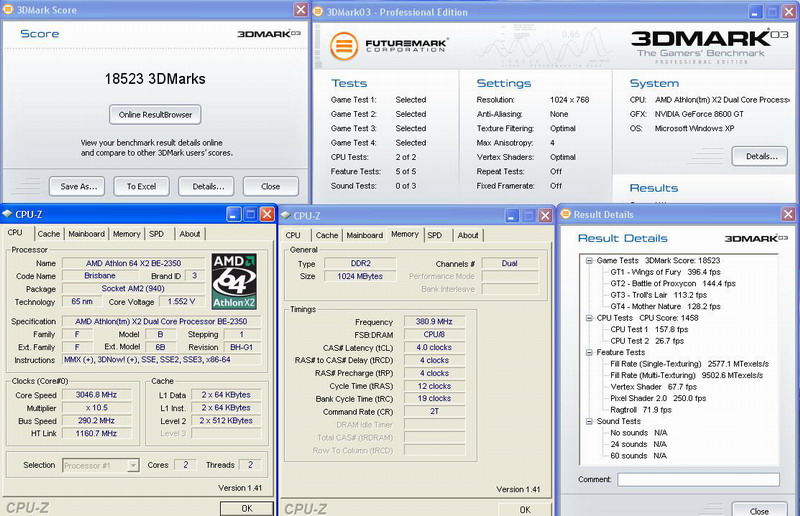

3Dmark2003

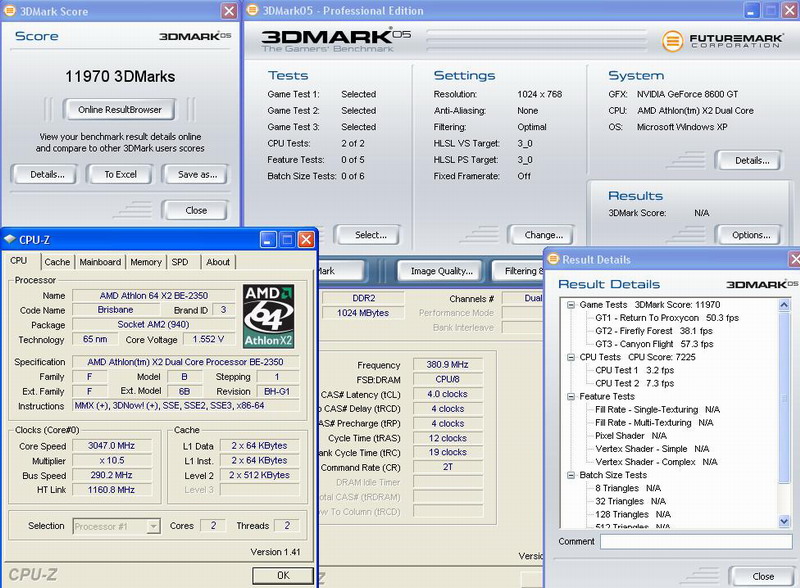

3Dmark2005



3Dmark2006


อยากได้ การ์ดมาลอง cf จริงๆครับ อิอิ




————————————————–

มาถึงตอนสุดท้ายอีกแล้ว


มาถึงไวเหมือนโกหกอิอิ สำหรับบอร์ดตัวนี้นะครับเสียดายอยู่อย่างนึงผมไม่ได้ลอง cf ดูไว้มีโอกาสจะลองครับเพราะจุดขายของบอร์ด CFX3200 ตัวนี้ไม่น่าจะเป็นอย่างอื่นน่าจะเป็นในส่วนของ CF นั้นเอง  ในส่วนของความร้อนยอมรับเลยว่าเย็นกว่า nf4 มากๆ แต่ มาเสียมาตรฐาน DFI ตรงปุ่มกดเนียแหละครับไม่มีปุ่ม power กับ reset มาให้เหมือนรุ่นอื่นๆของ DFI แต่เรื่องการปรับค่าต่างๆ DFI ยังมีมาให้ครบครันเหมือนเดิม เหมาะครับในการเล่นลูกเล่นต่างๆส่วนในเรื่องสินสอดของบอร์ดตัวนี้อยู่ที่ 4300 บาทครับคุยกับทางร้านว่ามาจาก Vmodtech มีส่วนลดแน่ๆ อิอิ ตามลิงค์เลยนะครับ  http://www.tkcom99.com/product_detail.php?p_id=445&is_product=Y&s_type_id=15&s_cat_id=21


เอาละครับหมดแล้วจริงๆ ไว้โอกาสหน้าพบกันใหม่ครับ สวัสดี





ขอบคุณ TKcom


ขอบคุณ AMD Far East Ltd..
