สวัสดีครับ กลับมาพบกับ DK P55-T3eH9 กันอีกครั้งนะครับ หลังจากที่พบกันในบทความ DK P55-T3eH9 Review กันไปหนึ่งดอกแล้ว พอตอนนำเมนบอร์ดไปคืน ผมก็บอกกับเฮียเล็กว่า ไบออสใหม่ของ DFI ตัวนี้ เป็น AMI ปรับไม่มันส์เร้าใจแบบไบออสเดิมของ DFI เลยครับ เฮียเล็กเลยบอกว่า “ลองกด F9 แล้วหรือยัง” ดั่งเสียงสวรรค์ชี้ทางว่าเส้นขนรักแร้ได้บดบังเทือกเขาซะจนมิดแล้วนะ เพราะว่าคราวก่อนนั้นไม่ได้กด แบบนี้ Feature มันส์ๆให้ปรับเกี่ยวกับแรมมันจะโผล่ออกมาได้ไง เลยจัดไปครับ เอากลับมาเล่นต่อ ซึ่งเมื่อผมกด F9 ในไบออสดังเช่นเฮียแนะนำแล้ว ก็ปรากฏข้อความจากสวรรค์โผล่ออกมาว่า “Load Default Yes or No” Oh Gesus Christ!! แล้วเราจะไปต่อกันอย่างไรล่ะนี่ ไหนๆก็เอากลับมาอีกรอบแล้ว ก็ลองเขี่ยๆกันไปต่อดีกว่า เพราะขึ้นชื่อว่า DFI นั้น ใครๆต่างก็ทราบอยู่แล้วครับว่ายิ่งปรับยิ่งมันส์ ยิ่งเซตยิ่งแรง และในที่สุดเมื่อเวลาผ่านไปร่วม 2เดือน ผมก็ค้นพบแก่นแท้แห่งวิชาของเมนบอร์ดตัวนี้เข้าจนได้ เดี๋ยวเราไปติดตามความแรงของเมนบอร์ดตัวนี้กันได้เลยนะครับ รับรองว่างานนี้มีอ้าปากค้างไปตามๆกันอย่างแน่นอนครับ ฮ่า ฮ่า ฮ่า

.

>>SPECIFICATION<<

.

Package

กล่องหน้าตาแบบนี้ครับ

.

Mainboard Appearance

…ส้ม-ดำ มาแนวการไฟฟ้ากันเลยครับ จะไม่ให้นึกถึงการไฟฟ้าได้ไงก็ลายออกแนวสายฟ้าฟาดที่แปะอยุ่ตามซิงก์ระบายความร้อนมันสื่ออย่างนั้น

.

ใช้ฮีทซิงก์+ไปป์ระบายความร้อนจากภาคจ่ายไฟ ต่อไปป์เชือมไประบายความร้อนทิ้งที่ซิงก์กลางบอร์ดอีกที

.

ซอคเกตเป็นของ Lotes นะครับสำหรับเมนบอร์ดตัวนี้ ภาคจ่ายไฟ 9เฟส digital PWM แยกให้กับvttไปซะ2เฟส

.

…3 PCIe x16, 2 PCIe x 1, 2 PCI รองรับ SLI & CrossFire X ช่อง PCIe x16 สีส้มจะวิ่งx8เมื่อเสียบใช้งานการ์ดจอ2ตัว ส่วนช่องสีดำ วิ่ง x4 Fulltime

.

ซิงก์ระบายความร้อนชิปเซท ถ้าไม่มีแผ่นมาแปะจะสวยกว่ามั๊ย

.

3 สลอต DDR3 สีส้มสลับดำรองรับความจุสูงสุด 16GB รองรับความเร็วตั้งแต่ 1066 MHz ขึ้นไป

.

…พอร์ท SATA2 8ช่อง 6ช่องสีส้มถูกคุมโดยชิปเซทIntel รองรับ raid 0,1,0+1และ raid5 ส่วนช่องสีดำ 2 ช่องควบคุมโดย JMicron JMB322 รองรับเพียง raid 0และ raid 1 เท่านั้น และสุดท้าย eSATA+IDE ใช้ JMicron 363

.

สวิทช์เปิดเครื่อง/รีเซท ยังคงมีเหมือนเคย มีลำโพงเอาไว้ตึ๊ดๆด้วยครับ..อิอิ

.

DEBUG LED สำหรับบอกสถานะต่างๆ รายละเอียดตัวเลขต่างๆมีในคู่มือเมนบอร์ดนะครับ

.

…ด้านหลังครบครันตามมาตรฐาน แปลกๆหน่อยผมนึกว่าให้มาต่อกับมือถือ..อิอิ ก็คือ mini-USB port สำหรับต่อ BIOSecure ของทางDFI  ซาวด์แปะสติกเกอร์X-Fi สุดหรูแต่มันก็คือ Realtek HD ALC885

.

มาชมด้านหลังของตัวบอร์ดกันบ้าง

.

…เนื่องจาก ที่รองหลังซีพียูของบอร์ดตัวนี้ จะเป็นพลาสติคหนาถึงประมาณ3-4มิลลิเมตร จึงควรทดสอบกับชุดระบายความร้อนที่เราจะใช้ด้วยนะครับ ว่าจะมีปัญหาในการติดตั้งหรือเปล่า

.

…อุปกรณ์ต่างๆภายในกล่อง มีทั้งบริดจน์SLiและCFเลย ด้วยระยะห่างเมื่อเสียบใช้งานกราฟฟิกการ์ด2ตัว ทำให้ต้องใช้บริดจน์ที่ยาวกว่าปกติ

…ก็จบไปแล้วนะครับในส่วนของหน้าตาเมนบอร์ด ซึ่งถ้าสังเกตกันสักนิดจะทราบได้ในทันทีว่า ผมได้ลอกของเก่าที่ท่าน dazeb ได้บรรยายเอาไว้ในบทความคราวที่แล้วมาลงนะครับ ซึ่งที่ทำเช่นนี้ก็เนื่องมาจากว่าผมขี้เกียจนั่นเองครับ อิอิกำ

.

Test Setup

.SYSTEMS
.CPU	..Intel® Core™ i5 750
.Motherboard	..DFI DK P55-T3eH9
.Memory	..G.Skill Trident PC12800 CL8D-4GBTD 2GB*2 Dual Channel
.Graphic Card	..INNO3D GTX295 @ 675/1,188MHz
.Harddisk	..WD AAKS 640GB
.CPU Cooler	..Water Cooling with ambient 28C
.Power Supply	..Thermaltake Toughpower 1200W
.Operation System	..Windows 7 Ultimate 32-bit

เดี๋ยวมาลองชมกันครับ ว่าหลังจากผมปรับกระบวนท่าใหม่แล้ว ความแรงมันจะซักขนาดไหน

.

CPU-Z Detail

(Click Screenshot to Validate Link)

ฮ่า ฮ่า ฮ่า!!

.

.

.

.

.

.

.

GPU-Z Detail

.

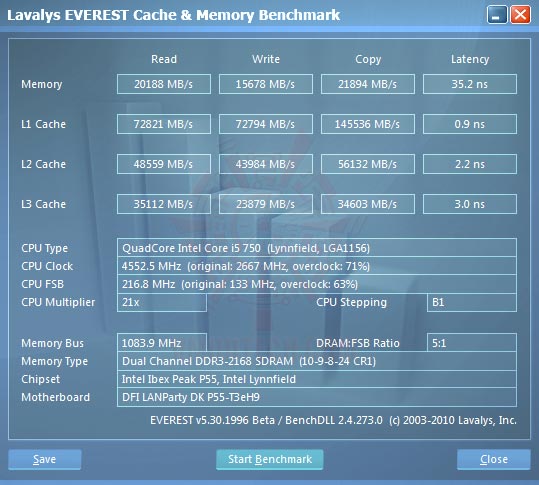

EVEREST Detail

.

.

…ไปลุยทดสอบที่ความเร็ว 4,552MHz QPI 3,902MHz BClk 216.8MHz DDR3-2168 8-9-8-24-1T กันแบบม้วนเดียวจบกันที่หน้าถัดไปเลยครับ (CLตัวแรก ทุกๆโปรแกรมในวินโดว์จะรายงานผิดเป็น10นะครับ แต่จริงๆตั้งเอาไว้ที่ 8 และประสิทธิภาพความแรงที่ได้ก็น่าจะเป็น 8 ตามที่ได้ตั้งเอาไว้ครับ)

.

SuperPI 1M 1Thread, 32M 1Thread & 32M 4Threads

.

(Click Picture to Enlarge)

เวลาที่ทำได้ช่างรวดเร็ว สมแล้วที่ใช้ VCore 1.632V. ร้อนสูงสุดแค่ 88องศาเซลเซียสเองครับ ฮ่า ฮ่า

.

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess & CrystalMark 2004R3

รุนแรงกันไปตามสปีดความแรงที่ทำได้ครับ

.

CINEBENCH 9.5

.

CINEBENCH R10

.

PCMark 05

แรงไปหมด เพราะ VCore กระจาย ฮ่า ฮ่า ฮ่า

.

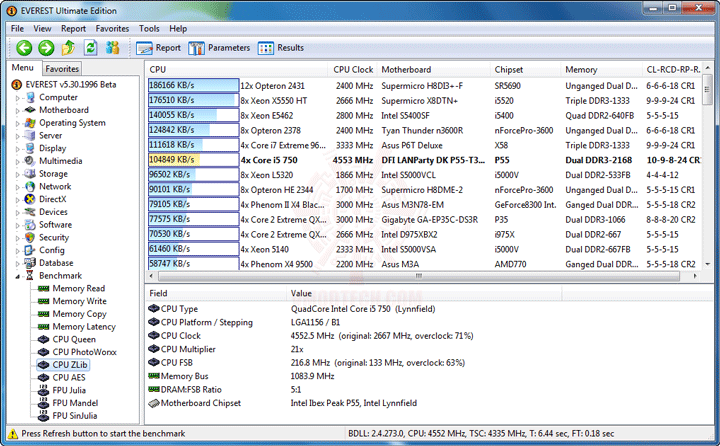

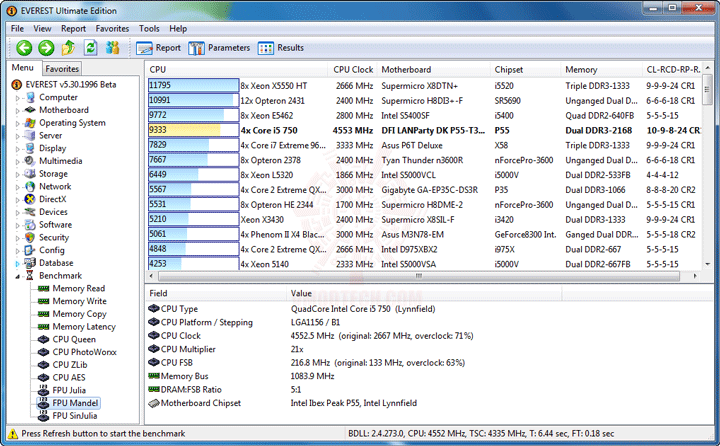

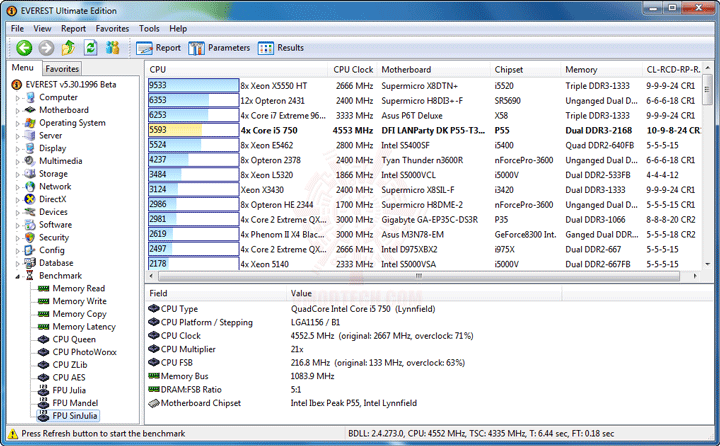

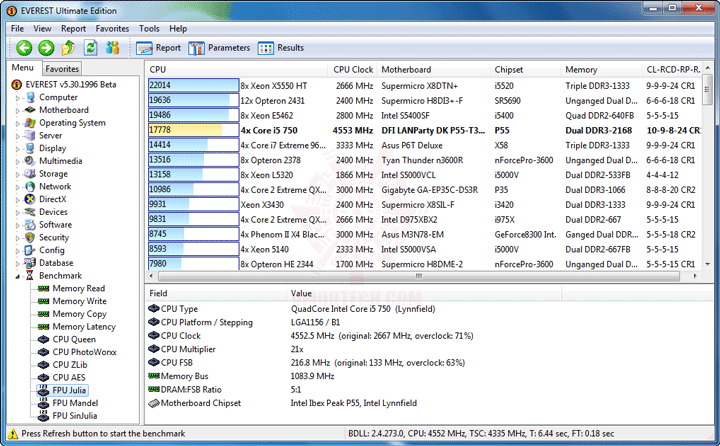

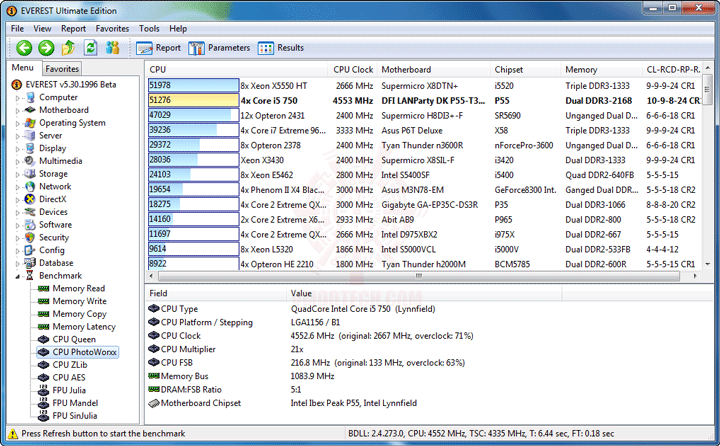

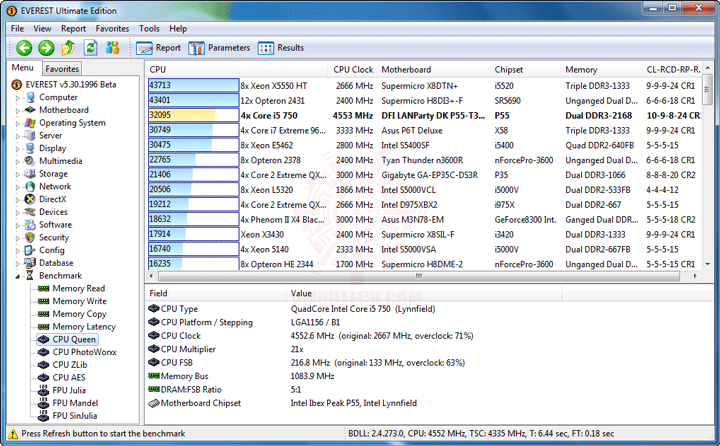

EVEREST Ultimate Edition

.

.

.

.

.

.

.

แรงไปหมด Julia ก็ผ่านสบาย ฮ่า ฮ่า VCore 1.632V. ช่างอบอุ่นจริงๆ อิอิกำ

.

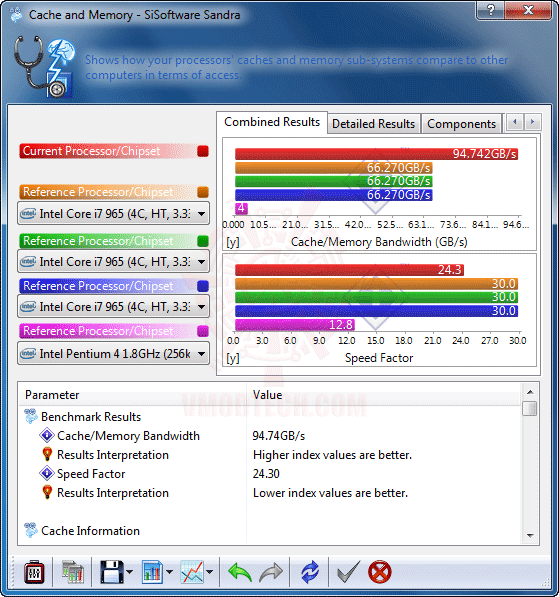

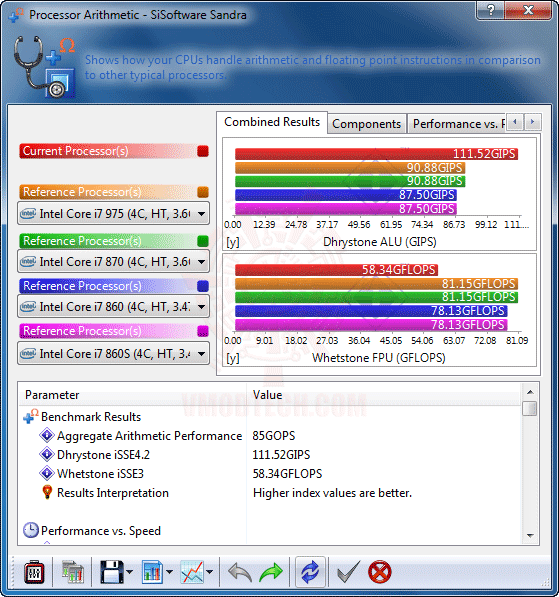

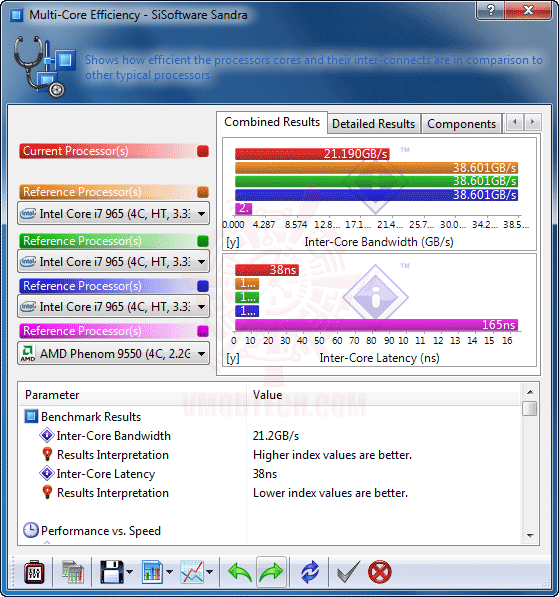

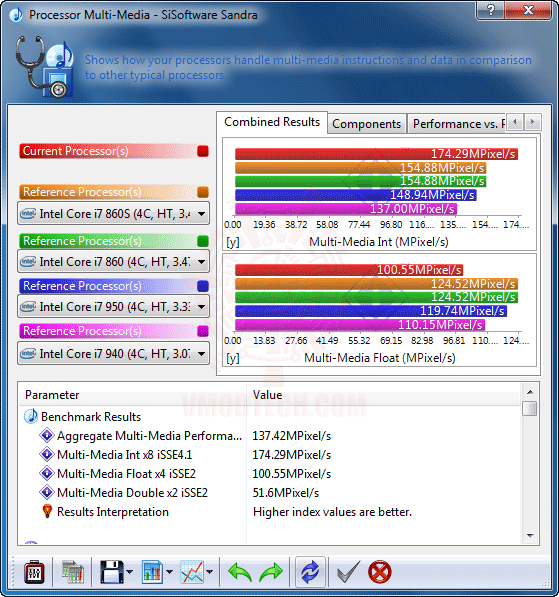

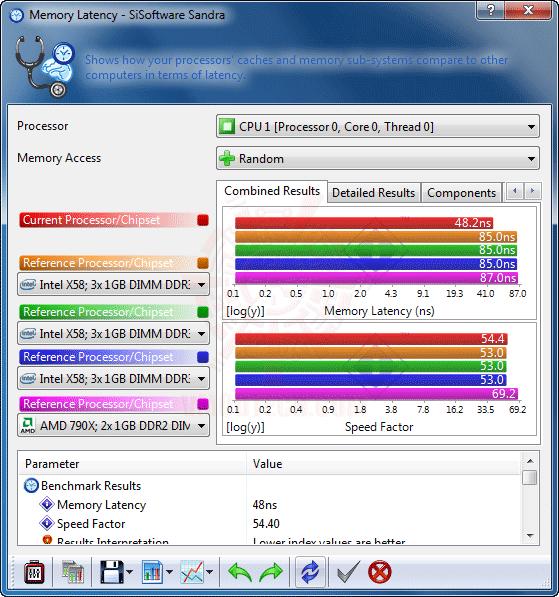

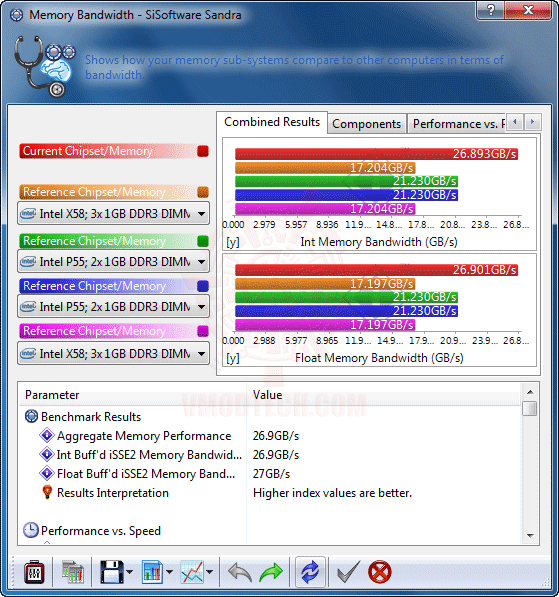

Sisoft Sandra 2010

.

.

.

.

.

.

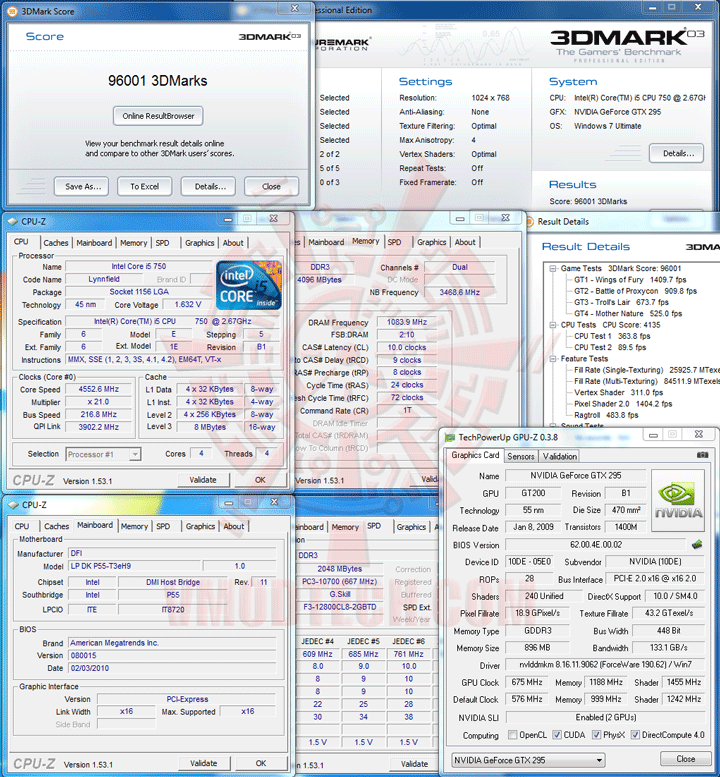

3DMark 03

.

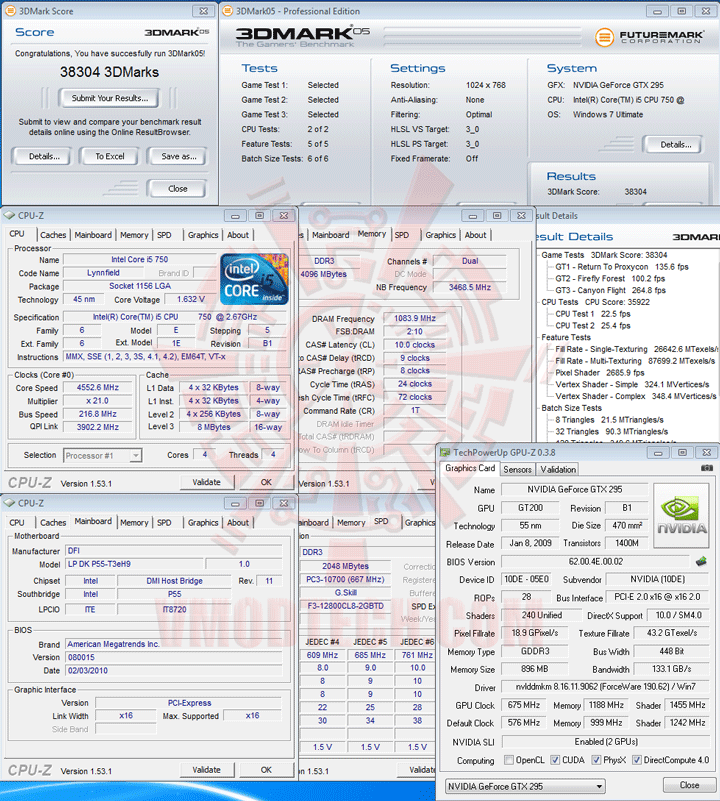

3DMark 05

CPU Test 3DMark05 ไหมแสดดดดด อิอิกำ

.

3DMark 06

.

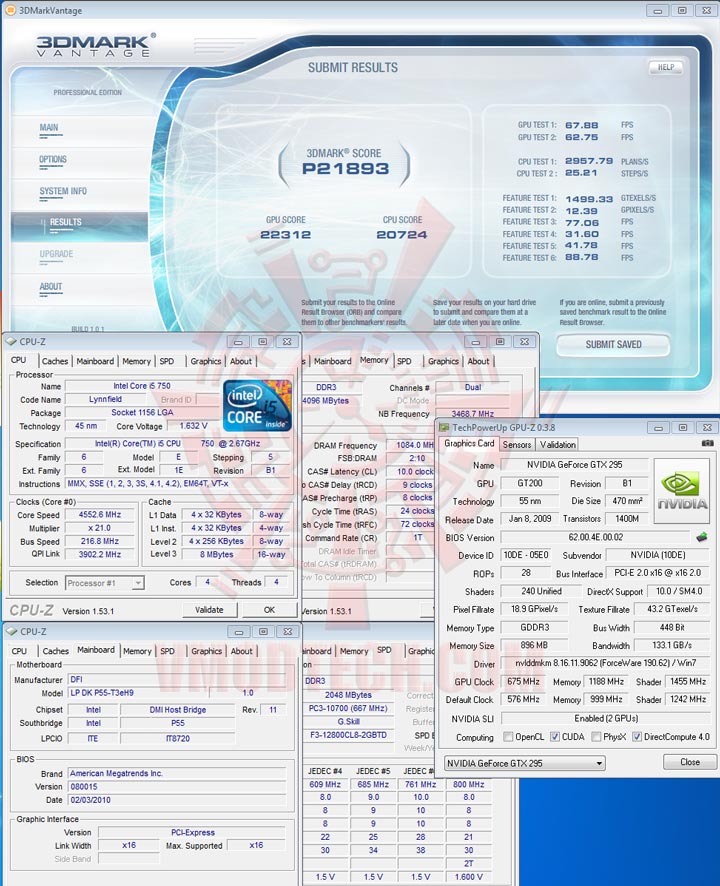

3DMark Vantage PhysX Disable

.

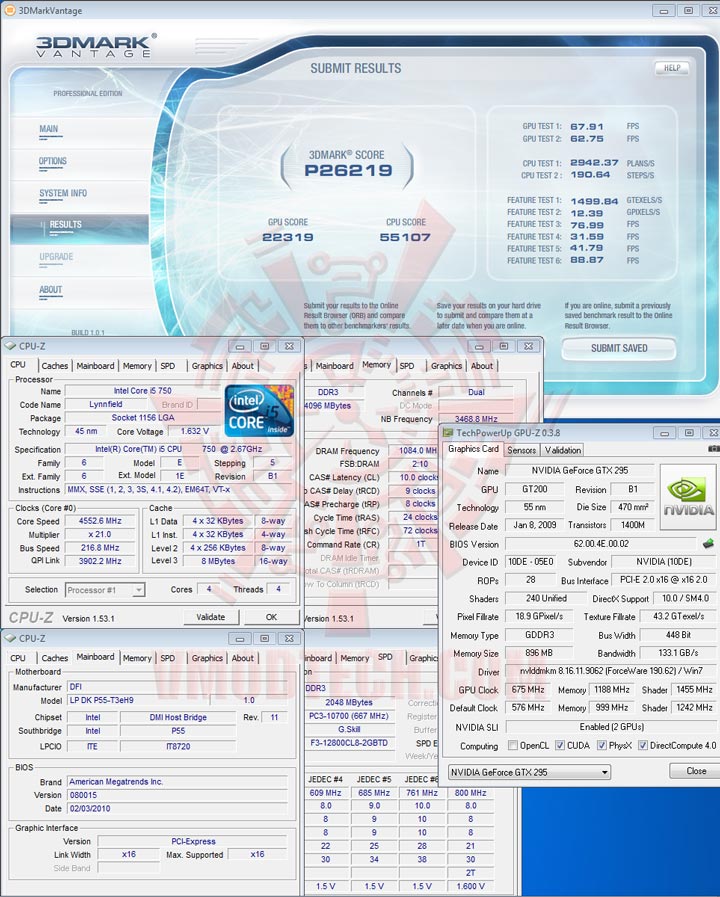

3DMark Vantage PhysX Enable

แรงผ่านหมดกันไป กินไฟนิ๊ดดดเดียว อิอิกำ

.

Conclusion

…ก็ผ่านหมดทุกกระบวนท่าแห่ง Benchmark กันไปอย่างแท้จริง ไม่มีแกล้งหลบหรือลืมกันทุกๆหัวข้อ ที่ความเร็วสูงถึง 4.552Ghz กับ Core i5 750 ซึ่งซีพียูตัวนี้ที่ผมใช้ ไม่เคยได้ทำอะไรที่บ้าคลั่งขนาดนี้มาก่อนเลยนะครับ เพราะว่าผมจัดไฟ VCore กันไปถึง 1.632V. ซึ่งไฟ VCore ที่เห็นก็คือเคล็ดวิชาของเมนบอร์ดตัวนี้นั่นเองครับ อัดไฟเพิ่มกันดุ่ยๆแล้วมันก็แรงเองยอมเองกันแบบง่ายๆ ไม่ต้องพลิกแพลงอะไรกันมากเลยครับ คาดว่าน่าจะเป็นเพราะภาคจ่ายไฟเทพดิจิตอลพีดับเบิลยูเอ็มเป็นแน่ครับ ถึงได้ทำได้ถึงขนาดนี้ แถมตอน FullLoad VCore ก็ยังไม่มี Drop เลยสักนิดเดียว อยากบอกจริงๆเลยครับว่าภาคจ่ายไฟซีพียูเขาช่างยอดเยี่ยมจริงๆเลยครับ ส่วนตอนใช้งานจริง จะเอากันสักเท่าไหร่ ก็ลองไปตัดสินใจกันดูเอาเองนะครับ เพราะว่าถ้าภาคจ่ายไฟเทพเขาเกิดไหม้หรือระเบิดขึ้นมา อันนี้ก็คงต้องตัวใครตัวมัน เฮียเขาคงไม่รับเคลมแน่ๆเลยครับแบบนี้ เพราะว่าทางเมืองนอกเขาเห็นสภาพแล้วก็คงส่งกลับมาทิ้งเหมือนกันครับ อิอิกำ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ ซึ่งถ้าบทความนี้ขาดตกบกพร่องอันใด ก็ให้ไปโทษดารา Beerking ก็แล้วกันนะครับ ผมไม่เกี่ยวครับ สวัสดีครับ อิอิกำ

.

.
