DFI LANPARTY DK 790FXB-M3H5 +965 BE Rev.C3 Full Review

/ บทความโดย: Venom-Crusher , 03/02/2010 00:59, 13,012 views / view in EnglishEN
«»
Share

965bec3 1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewสวัสดีครับ สำหรับวันนี้ก็มากันตามคำสัญญานะครับ จากบทความ The First Review of AMD Phenom II X4 965 BE revision C3 ที่ค้างกันเอาไว้สำหรับผลทดสอบประสิทธิภาพแบบเต็มๆ ซึ่งก็จะมากันเต็มๆกันบทความนี้ ที่เมนบอร์ด DFI LANPARTY DK 790FXB-M3H5 จะกลับมาเป็นพระเอกกัน หลังจากเป็นพระรองกันในคราวนี่แล้วนะครับ ซึ่งก่อนที่จะไปดูหน้าตาของตัวบอร์ด ก็ไปชมสเป็คต่างๆจากทางผู้ผลิตกันก่อนเลยนะครับ

.

LANPARTY DK 790FXB-M3H5

CPU

  • AMD® Phenom™ II processor
  • AMD OverDrive provides tuning options using the new “Advanced Clock Calibration” overclocking feature.
  • Socket 938 AM3 45nm

FSB/QPI/HT

  • HyperTransport 3.0 (5200MT/s)
  • HyperTransport 1.0 (2000/1600MT/s)

Chipset

  • Northbridge: AMD 790FX
  • Southbridge: AMD SB750

System Memory

  • Four 240-pin DDR3 DIMM sockets
  • Supports DDR3 1600(O.C.)/1333/1066 MHz
  • Delivers up to 21Gb/s bandwidth at 1333MHz
  • Supports dual channel (128-bit wide) memory interface
  • Supports non-ECC unbuffered DIMMs
  • Supports up to 16GB system memory Windows® 32-bit operating system is unable to accurately detect more than 4GB system memory. Therefore, if you are using this operating system, we strongly recommend that you install a less than 3GB system memory.
  • Expansion Slots
  • 3 PCI Express (Gen 2) x16 slots - 2-way CrossFire at x16/x16 or x16/x4 bandwidth - 3-way CrossFire at x16/x16/x4 bandwidth
  • 3 PCI slots

BIOS

  • Award BIOS
  • CMOS Reloaded
  • CPU/DRAM overclocking
  • CPU/DRAM/Chipset overvoltage
  • 8Mbit SPI flash memory

Audio

  • Realtek ALC885 8-channel HD Audio Codec
  • High-performance DACs with 106dB dynamic range (A-Weight), ADCs with 101dB dynamic range (A-Weight)

LAN

  • Marvell 88E8056 PCIE Gigabit LAN controller
  • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards

Serial ATA

  • Supports up to 6 SATA devices
  • SATA speed up to 3Gb/s
  • RAID 0/1/0+1(10)/5/JBOD/AHCI

IDE

  • One IDE connector allows connecting up to two UltraDMA 133Mbps hard drives

Rear Panel I/O Ports

  • 1 mini-DIN-6 PS/2 mouse port
  • 1 mini-DIN-6 PS/2 keyboard port
  • 1 optical S/PDIF-out port
  • 1 coaxial RCA S/PDIF-out port
  • 6 USB 2.0/1.1 ports
  • 1 RJ45 LAN port
  • Center/subwoofer, rear R/L and side R/L jacks
  • Line-in, line-out (front R/L) and mic-in jacks

I/O Connectors

  • 3 connectors for 6 additional external USB 2.0 ports
  • 1 connector for an external COM port
  • 1 front audio connector
  • 1 CD-in connector
  • 1 IrDA connector
  • 1 CIR connector
  • 6 Serial ATA connectors
  • 1 40-pin IDE connector
  • 1 floppy connector
  • 1 24-pin ATX power connector
  • 1 8-pin 12V power connector
  • 2 4-pin 5V/12V power connectors (FDD type)
  • 1 front panel connector
  • 6 fan connectors
  • 1 diagnostic LED
  • EZ touch switches (power switch and reset switch)

Power Management

  • ACPI and OS Directed Power Management
  • ACPI STR (Suspend to RAM) function
  • Wake-On-PS/2 Keyboard/Mouse
  • Wake-On-USB Keyboard/Mouse
  • Wake-On-Ring
  • Wake-On-LAN
  • RTC timer to power-on the system
  • AC power failure recovery

Hardware Monitor

  • Monitors CPU/system/chipset temperature
  • Monitors 12V/5V/3.3V/Vcore/Vbat/5Vsb/Vdimm/Vchip voltages
  • Monitors the speed of the cooling fans
  • CPU Overheat Protection function monitors CPU temperature during system boot-up

PCB

  • ATX form factor
  • 4.5cm (9.64″) x 30.5cm (12″)

All specifications above are subject to change without prior notice.

.

ดูสเป็คกันแล้วก็ไปดูหน้าตาของเมนบอร์ดทั้งหมดกันต่อที่หน้าถัดๆไปเลยครับ

.

————————————————–

Package

dsc 0261 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewหน้าตากล่องด้านหน้า

.

dsc 0263 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewหน้าตากล่องด้านหลัง

.

dsc 0266 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewหน้าตาอุปกรณ์ที่ Bundle มาในกล่องครับ

.

Mainboard Appearance

dsc 0267 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewหน้าตาตัวบอร์ด สวยงามกันไปตามเอกลักษณ์ของเมนบอร์ดตระกูล LANPARTY DK

.

dsc 0270 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewSocket AM3 938ขา ที่ใส่ได้เฉพาะซีพียู AM3 เท่านั้น

.

dsc 0272 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewPCI-e X16 3Slots โดยทำงานที่ X16/X16/4X เรียงจากบนลงล่าง พร้อมรองรับการทำงาน 3-way CrossFireX

.

————————————————–

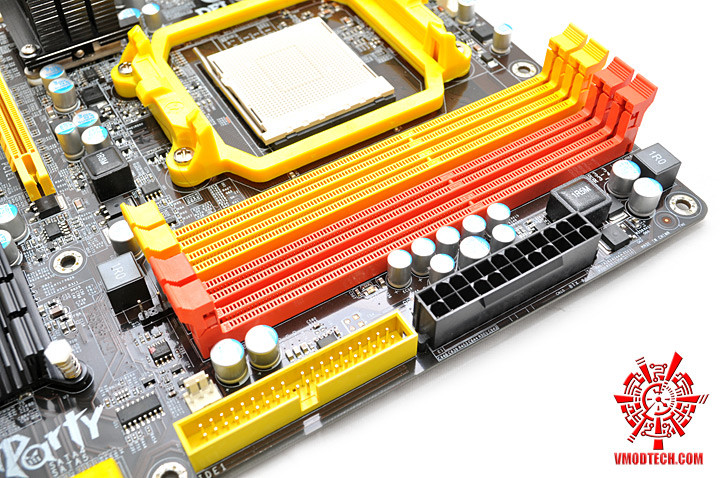

dsc 0273 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewสล็อตแรม 4ช่อง รอบรับ DDR3 สูงสุด 4GB*4 = 16GB ใส่สีเดียวกันจะทำงานในโหมด Dual Channel ครับ

.

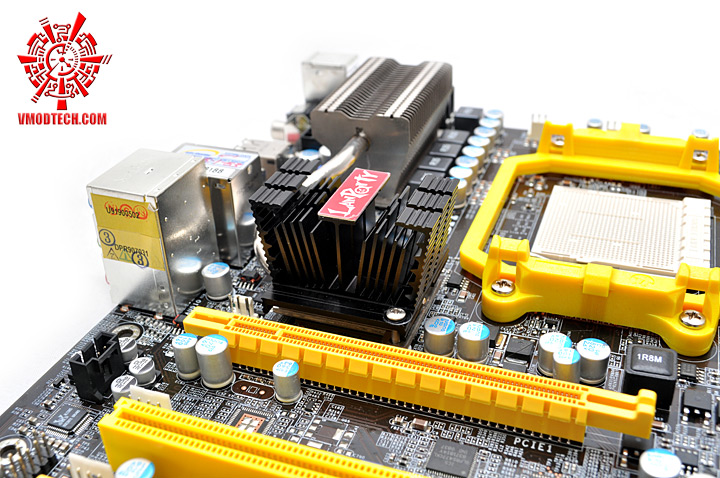

dsc 0274 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review ซิงค์ชิป Northbridge และภาคจ่ายไฟอันเป็นเอกลักษณ์ โดยภาคจ่ายไฟซีพียูของบอร์ดนี้จะเป็นแบบ 4เฟส ดิจิตอลครับ

.

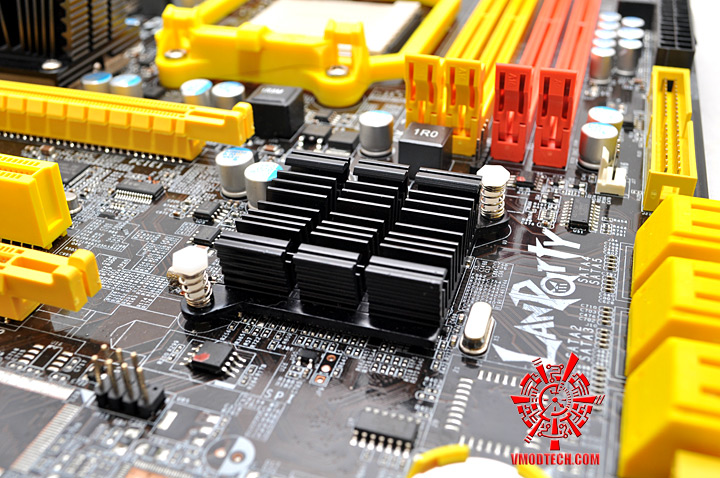

dsc 0275 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewซิงค์ของชิป Southbridge SB750 ครับ

.

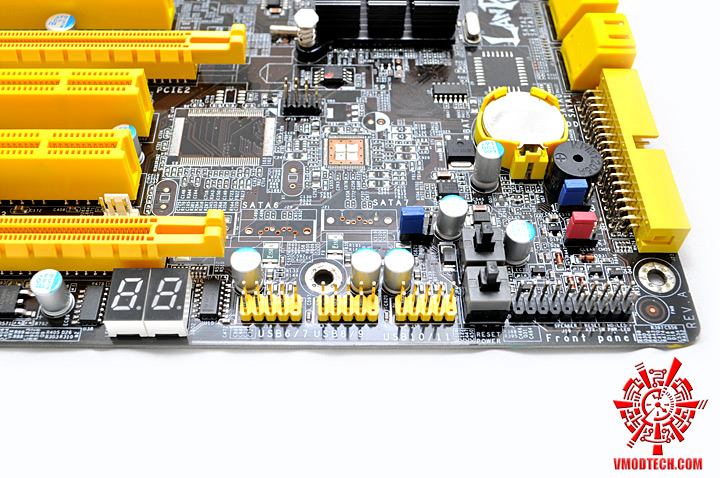

dsc 0276 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewไฟแสดง Debug Code แผงเชื่อมต่อ Front Panel สวิทซ์ Power, Reset พร้อมสรรพ

.

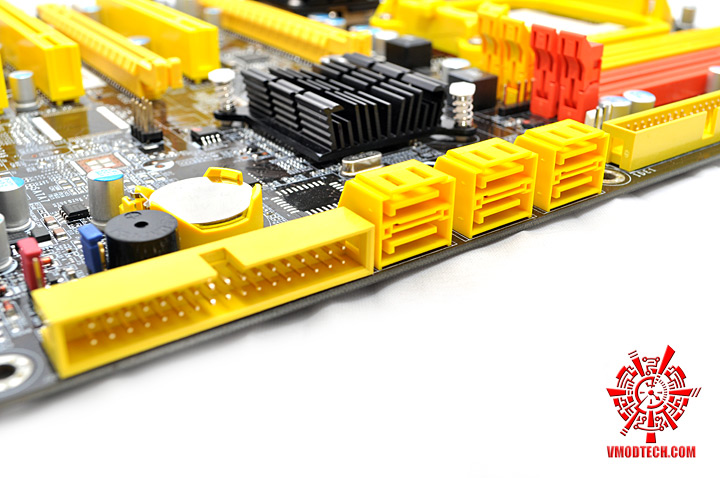

dsc 0277 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewSATA2 6Ports และ PATA 1Port 2Devices

.

dsc 0297 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewหน้าตาพอร์ตเชื่อมต่อด้านหลังทั้งหมดของ Back Panel ครับ

.

dsc 0256 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewมาดูที่หน้าตาของตัวซีพียูกันบ้างนะครับ จุดสังเกตว่าซีพียูตัวนี้จะเป็น Revision ใหม่ หรือ Revision เก่า ให้สังเกตง่ายๆที่ข้อความรหัสบน Heatspeader ของซีพียูนะครับ โดยดูที่บรรทัดที่2 ถ้าลงท้ายกันด้วย M ก็จัดกันไปเลยครับ Revision ใหม่ C3 แต่ถ้าลงท้ายกันด้วยตัว I ล่ะก็ มันจะเป็น Revision เก่า C2 นะครับ

.

AMD Phenom™ II Processor Model Numbers and Comparisons >>Click<<

ดูรายละเอียดของซีพียูจบ รายละเอียดก็ครบแล้วหน้าต่อไปเราก็ลุยกันเลยดีกว่าครับ

.

————————————————–

Test Setup

.SYSTEMS
.CPU ..AMD Phenom II X4 965 BE revision C3
.Motherboard ..DFI LANPARTY DK 790FXB-M3H5
.Memory ..G.Skill Trident PC12800 CL8D-4GBTD 2GB*2 Dual Channel
.Graphic Card ..Sapphire & ATI HD4890 CrossfireX @ 955/1,150MHz
.Harddisk ..WD AAKS 640GB
.CPU Cooler ..Water Cooling with ambient 23C
.Power Supply ..Thermaltake Toughpower 1200W
.Operation System ..Windows 7 Ultimate 32-bit

คราวนี้จะต่างกับคราวที่แล้วคือเร่งความเย็นของห้องไปที่ 23องศาเซลเซียส เพื่อให้เทสต์ได้ที่ไฟVCore สูงกว่าเดิมนะครับ

.

CPU-Z Detail

validate DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review

(Click Screenshot to Validate Link)

.

c1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

c2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

c31 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review

c4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

c5 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

c6 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

GPU-Z Detail

gpuz DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

EVEREST Detail

ed1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

ed2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

ed3 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review

.

ed4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

ed5 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewไปลุยทดสอบที่ความเร็ว 4,092MHz FSB 248MHz HT Link 2,728MHz NB Freq. 2,728MHz DDR3-1,653 7-7-7-20-2T กันดูเลยครับว่าอะไรจะผ่านบ้าง

.

————————————————–

OCCT Default Mode @ Default VCore 1.552V.

AMD Phenom II X4 965 BE revision C3 @ 4,092MHz

occt 4092 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewในคราวนี้หลังจากเร่งความเย็นห้องกันแล้ว ก็สามารถเพิ่มไฟVCore ได้จากเดิมที่คราวที่แล้วเพิ่มสุดไว้ที่ 150mV. กันไปอีก 50mV. รวมเป็นเพิ่มในไบออสทั้งหมด 200mV. ก็เสถียร OCCTสุดโหดกันไปที่ความเร็วเกือบ 4.1GHz กันไปเลยครับ

.

2010 01 29 03h47 cpu1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

2010 01 29 03h47 cpu2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

2010 01 29 03h47 cpu3 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

2010 01 29 03h47 cpu4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

2010 01 29 03h47 vcore DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewไฟมากกว่าเดิม แต่อุณหภูมิกลับเย็นกว่าเดิม 3-4องศาเซลเซียสกันเลย เพราะว่าเราเร่งความเย็นห้องช่วยกันไว้นั่นเอง ซึ่งคราวนี้ไฟ VCore แทบไม่ดร็อปกันเลยครับที่ไฟ 1.552V. ของเมนบอร์ดตัวนี้ คราวนี้เราก็ลุยไปทดสอบกันเต็มรูปแบบยาวๆ ที่หน้าถัดๆไปกันเลยนะครับ

.

————————————————–

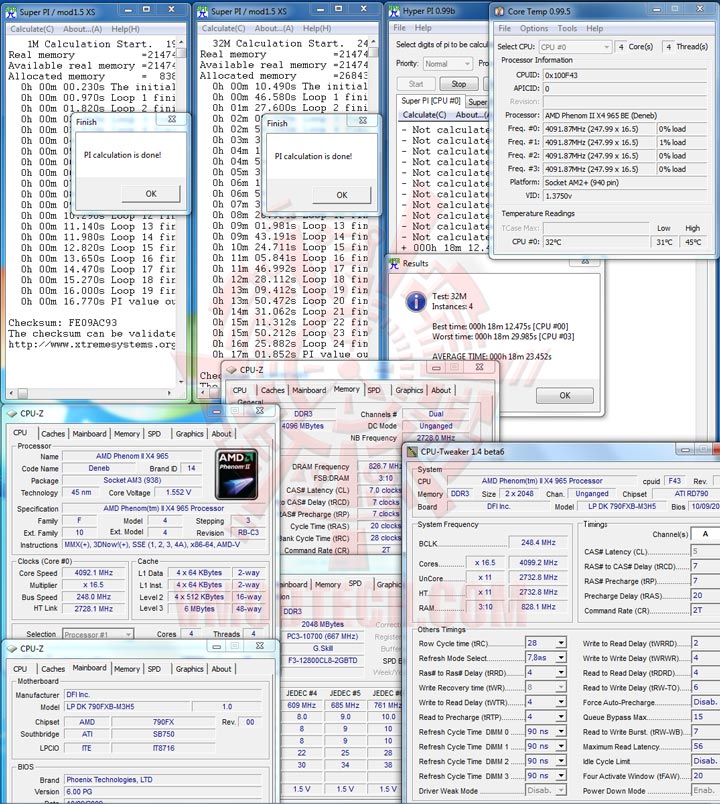

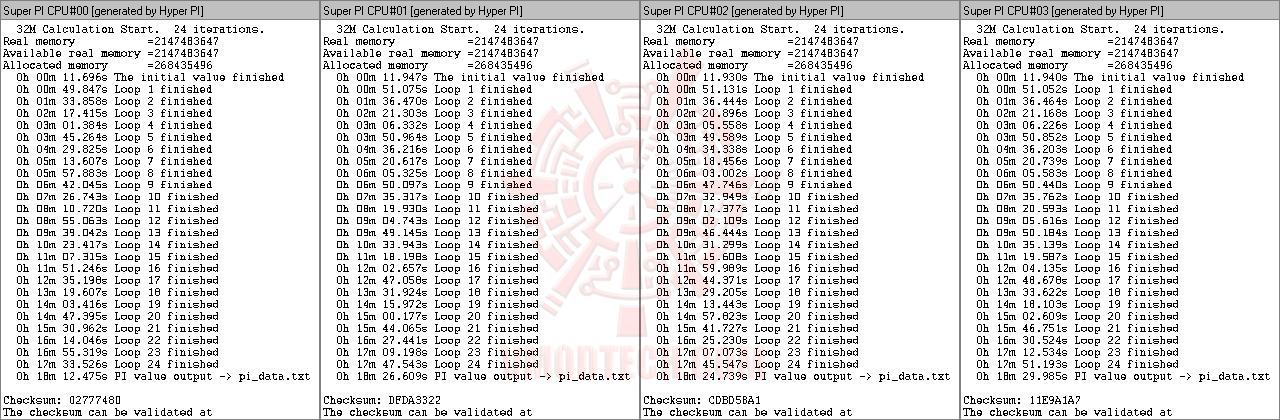

SuperPI 1M 1Thread, 32M 1Thread & 32M 4Threads

hpi 1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

hpi 2 720x236 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review

(Click Picture to Enlarge)

ผ่านการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 4Threads กันแบบสบายๆครับที่ความเร็วนี้ ด้วยระดับเวลาเฉลี่ยที่ประมาณ 18.23นาที ก็ถือว่าเร็วพอใช้ได้เลยครับ ส่วน 32M 1Thread ก็ใช้เวลากันไปที่ 17.01.852นาที และสุดท้าย 1M 1Thread ก็ใช้เวลากันไป 16.770วินาทีครับ

.

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess

variety DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

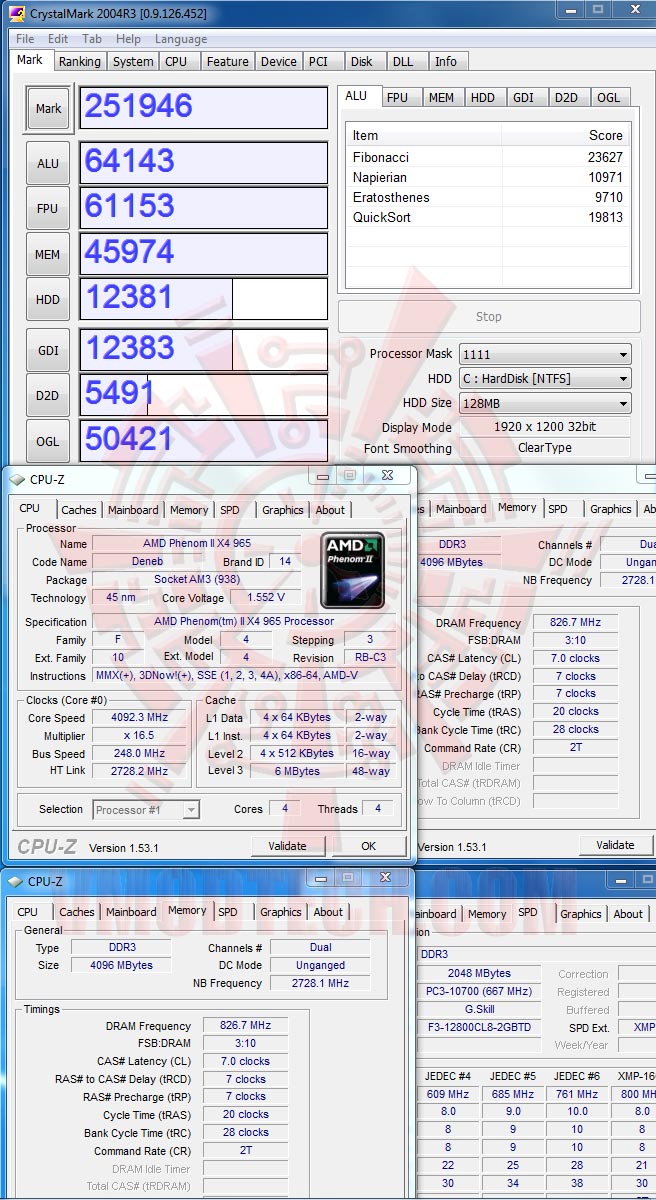

CrystalMark 2004R3

crystal DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

.

————————————————–

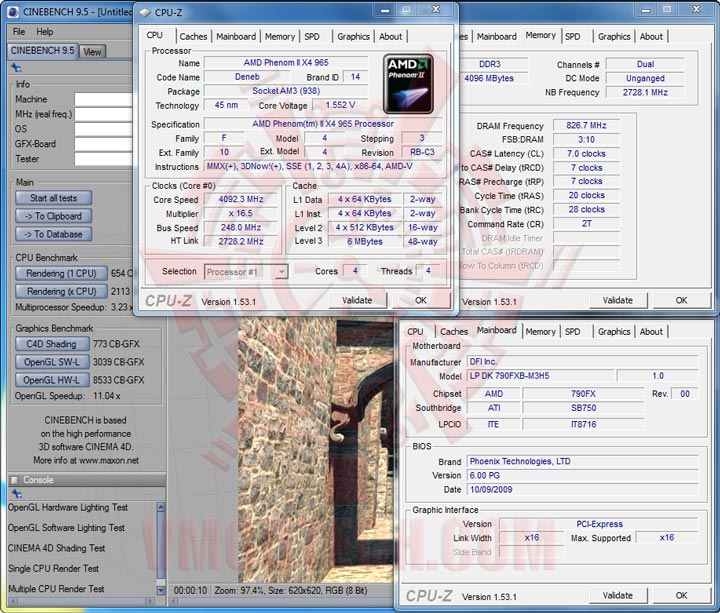

CINEBENCH 9.5

cb95 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

CINEBENCH R10

cb10 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

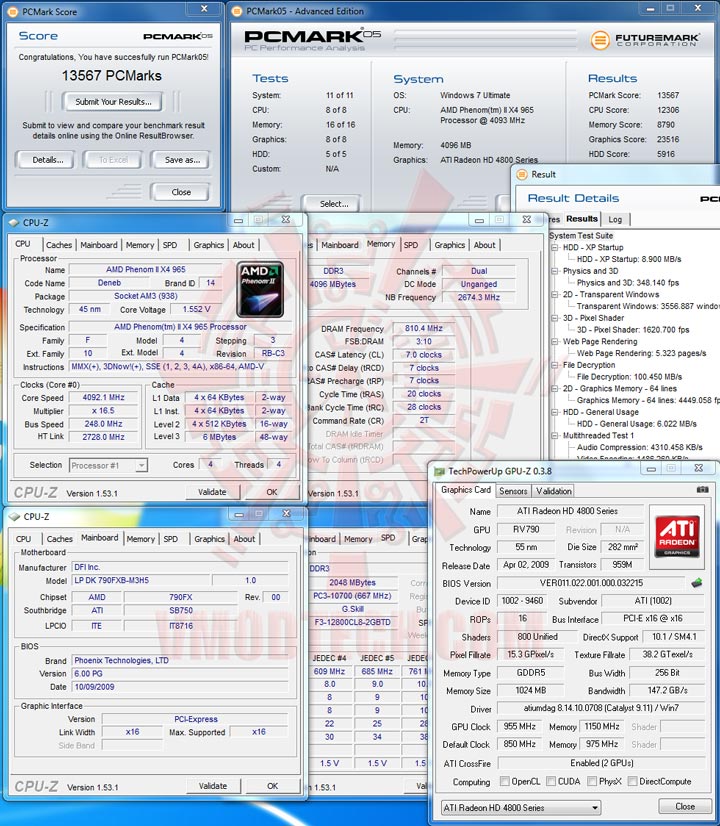

PCMark 05

pcm05 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review

.

————————————————–

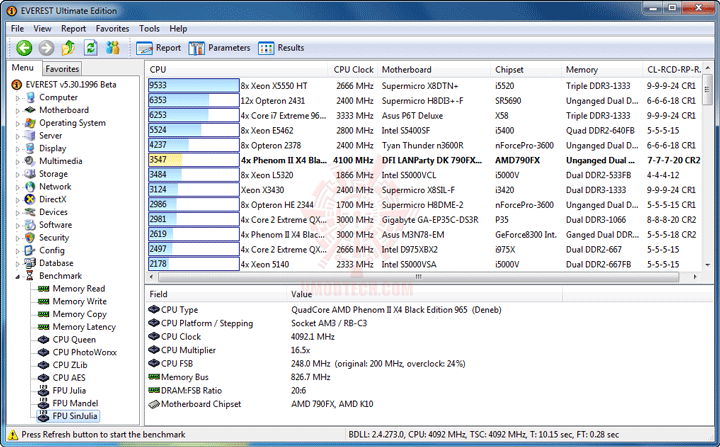

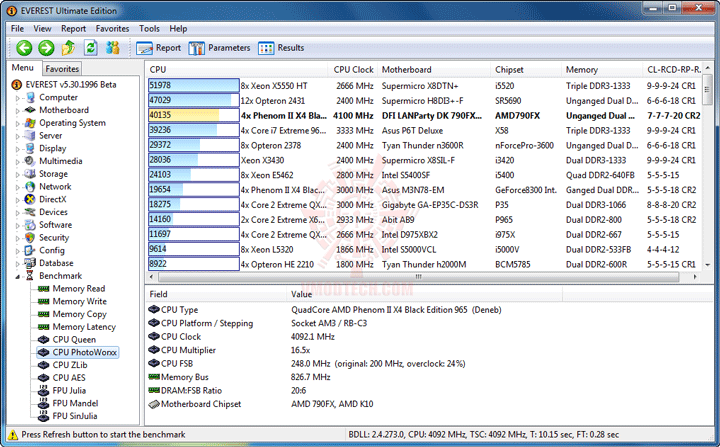

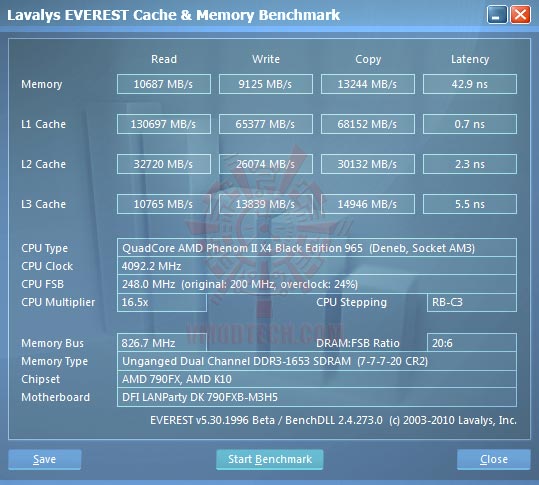

EVEREST Ultimate Edition

e1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

e2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

e3 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

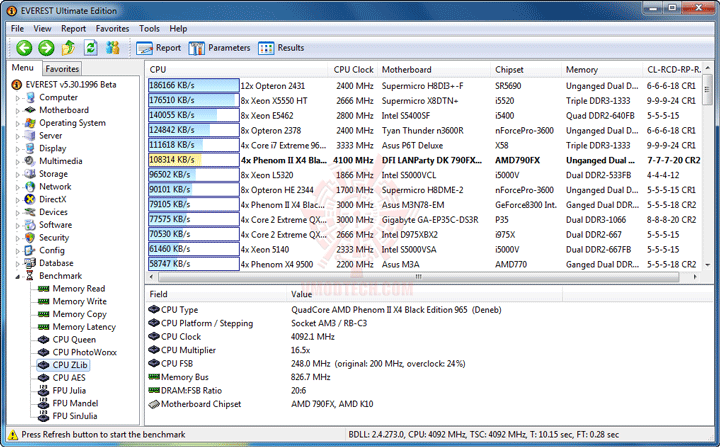

e4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

e5 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

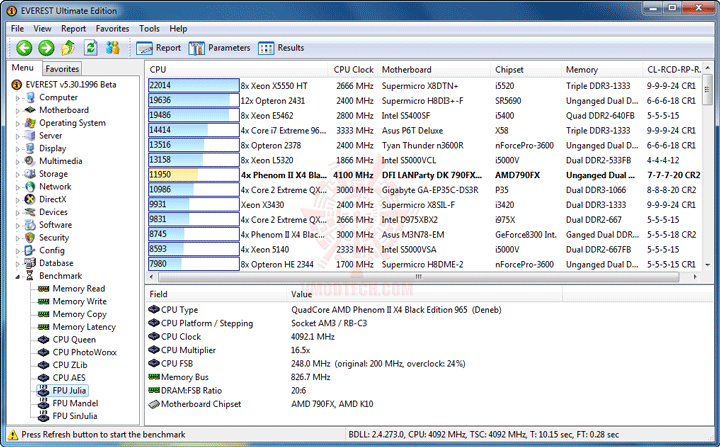

e6 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

e7 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

e8 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

————————————————–

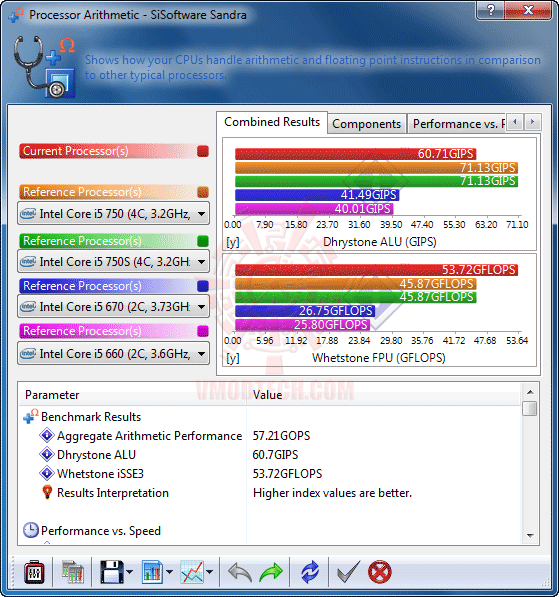

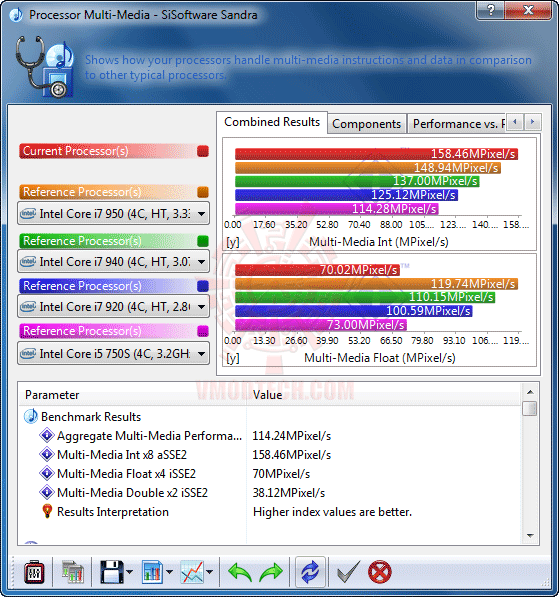

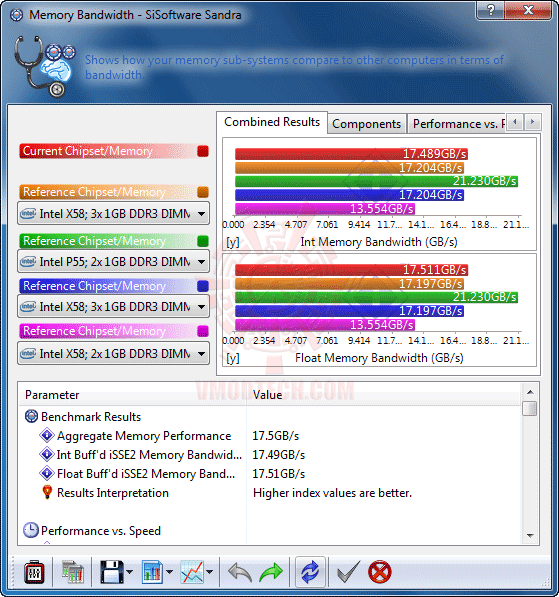

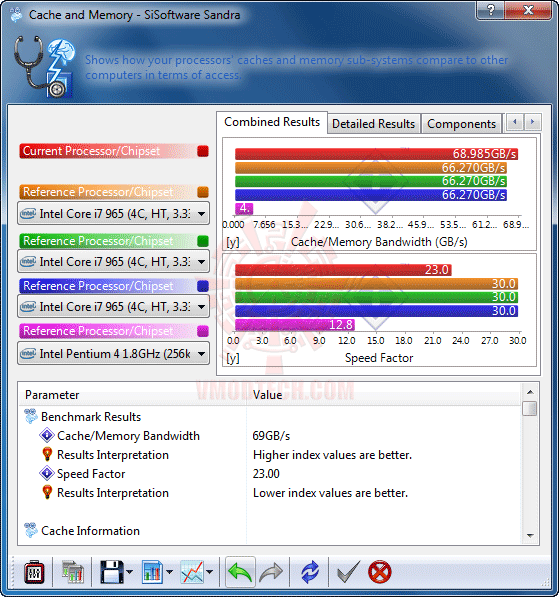

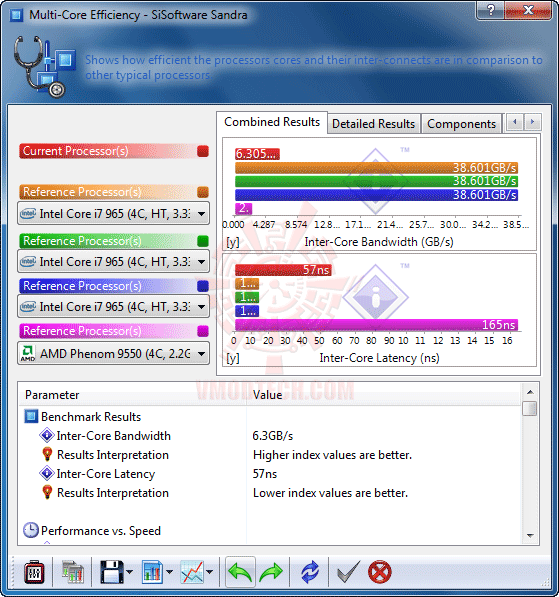

Sisoft Sandra 2010

s1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

s2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

s3 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

s4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

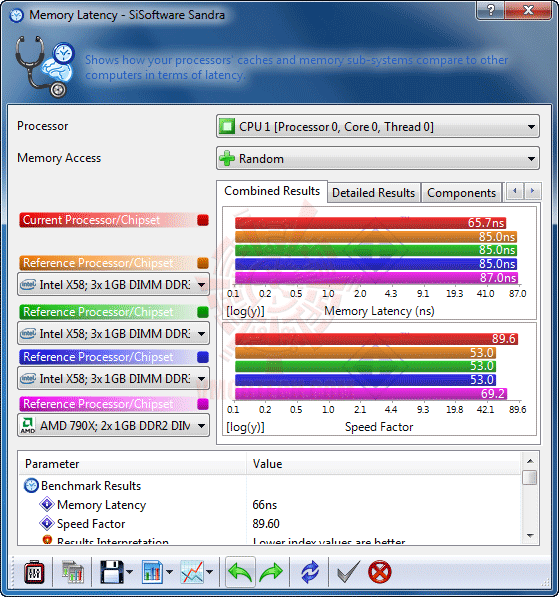

s5 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

s6 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

————————————————–

3DMark 03

03 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

3DMark 05

05 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

3DMark 06

06 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

3DMark Vantage

07 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewคะแนน 3DMark ทั้งหลาย ก็แรงกันใช้ได้เลยครับ ถึงแม้จะใช้แค่ HD4890 เพียง 2ตัวก็ตาม

.

————————————————–

Devil May Cry 4 Benchmark

SETTINGS

dmc4 set DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewเปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

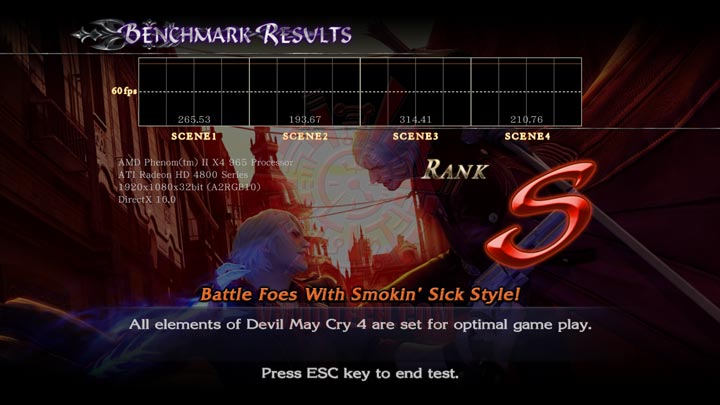

dmc4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewSCENE1 265.53FPS ,SCENE2 193.67FPS ,SCENE3 314.41FPS ,SCENE4 210.76FPS.

.

Resident Evil 5 Benchmark

SETTINGS

re5 set1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

re5 set2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewเปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

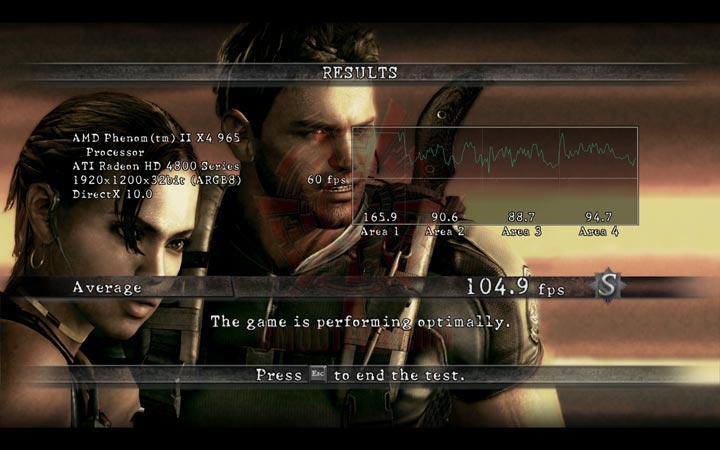

re5 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewAREA1 165.9FPS ,AREA2 90.6FPS ,AREA3 88.7FPS ,AREA4 94.7FPS ,Average 104.9FPS

.

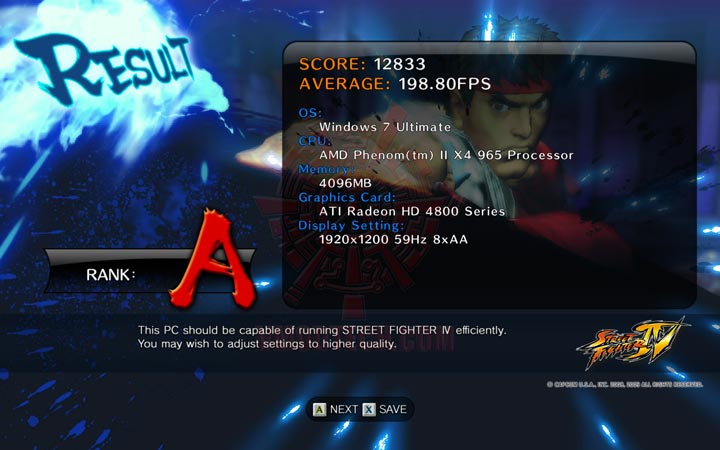

Street Fighter IV Benchmark

SETTINGS

sf4 set1 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

sf4 set2 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewเปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

sf4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewScore : 12,833 ,Average : 198.80FPS

.

The Last Remnant Benchmark

SETTINGS

tlr set DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewเซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้

.

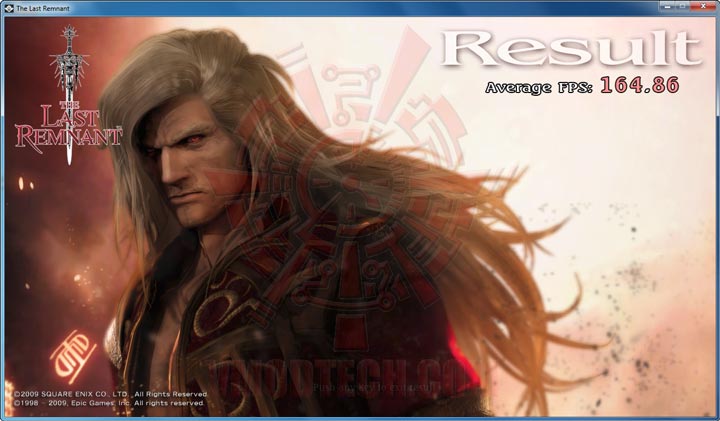

tlr DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewAverage 164.86FPS

.

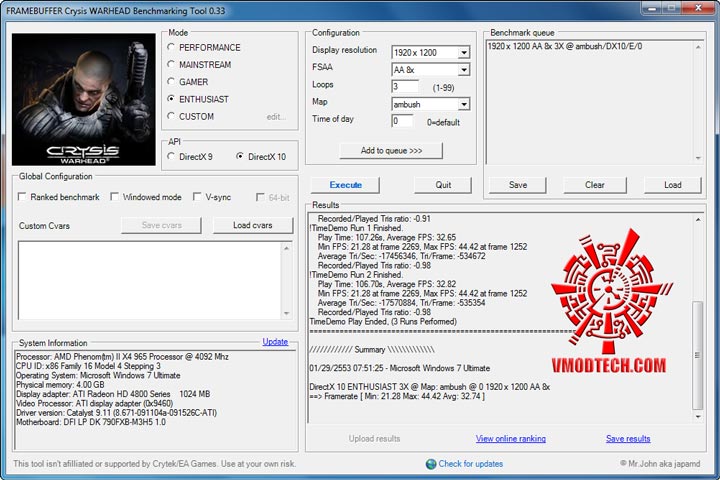

Crysis WARHEAD Benchmark

DX10 ENTHUSIAST Mode 1,920X1,200 AA 8X

warhead DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full ReviewMin 21.28FPS ,Max 44.42FPS ,Average 32.74FPS

บทความนี้จะมีเกมส์เทสต์แถมให้ชมกันด้วยเล็กน้อยนะครับ เนื่องจากว่าอยากจะแสดงให้เห็นครับว่า AMD เล่นเกมส์ก็ยังแรงใช้ได้เลยครับลื่นปรื้ด

.

————————————————–

Futuremark 3DMark @ 4,199MHz!

3DMark 03

03 4200 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

3DMark 05

05 4200 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

3DMark 06

06 4200 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

3DMark Vantage

07 4200 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewแถมกันอีกครับ 3DMark กันที่ความเร็ว 4,199MHz จัดกันไปครบๆทุกหัวข้อด้วยครับ ก็ยังคงแรงขึ้นอีก ซึ่งที่ความเร็วนี้ SuperPI 4Threads จะไม่ผ่านนะครับ แต่ผมก็ยังอยากโชว์ครับ ฮ่า ฮ่า

.

————————————————–

Sempron 140 @ Athlon II X2 440 CPU Speed 3,939MHz FSB 303MHz!!

32m 140 3939 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review.

hpi 140 3939 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewทิ้งท้ายกันอีกเล็กน้อยด้วย การเอา Sempron 140 มาอัดเล่นเสริม เพื่อแสดงให้เห็นว่าบอร์ดตัวนี้ก็สามารถเปิดหัวซีพียูเพิ่มได้อย่างมีเสถียรภาพ แถมยังอัดMHZซีพียูได้ไกลและบัสก็ยังสูงทะลุถึง 303MHz กันได้ด้วยครับ

.

re5 sem DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewเปิดกันสุดหมดก็ยังเล่นเกมส์กันลื่นปรื้ดๆ ด้วยซีพียูราคาแค่ 1,250บาทเพียงเท่านั้น!! (การ์ดจอขอแรงๆและดวงดีซีพียูเปิดหัวได้ด้วยนะ อิอิ)

.

Conclusion

dsc 0300 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Reviewก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงและเสถียรดีมากๆเลยครับสำหรับเมนบอร์ด DFI LANPARTY DK 790FXB-M3H5 ตัวนี้ ลาก Phenom II X4 965 BE revision C3 และแถมท้ายด้วย Sempron 140 กันกระจุยกระจายเลยครับ สาวก AMD ทุกๆท่านควรนำมาพิจารณากันอีกหนึ่งตัวเลือกก่อนการตัดสินใจลงทุนด้วยนะครับ กับราคาขายที่ประมาณ 5,000กว่าบาท คุ้มหรือไม่คุ้มก็ลองตัดสินใจกันดูครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good4 DFI LANPARTY DK 790FXB M3H5 +965 BE Rev.C3 Full Review

.
