Intel® P45 Express Chipset

CPU
# LGA 775 socket for: - Intel® Core2 Quad and Intel® Core2 Duo
# Supports Intel Enhanced Memory 64 Technology (EMT64T)
# Supports Enhanced Intel SpeedStep Technology (EIST)
# Supports Intel Hyper-Threading Technology
# Supports 1333/1066/800MHz FSB

Chipset
# Intel® chipset - Northbridge: Intel® P45 Express chipset Intel® Fast Memory Access technology - Southbridge: Intel® ICH10R

System Memory
# Four 240-pin DDR2 DIMM sockets
# Supports DDR2 667/800/1066 MHz
# Delivers up to 12.8Gb/s bandwidth
# Supports dual channel (128-bit wide) memory interface
# Supports up to 8GB system memory
# Supports unbuffered x8 and x16 DIMMs

Expansion Slots
# 2 PCI Express (Gen 2) x16 slots - 2-way CrossFire: One slot operating at x16 (16-lane port) or two slots each operating at x8 (8-lane ports) bandwidth
# 2 PCI Express x1 slots
# 2 PCI slots

BIOS
# Award BIOS
# 8Mbit SPI flash BIOS
# CMOS Reloaded

Audio
# Realtek ALC885 High Definition audio CODEC
# 8-channel audio output
# DAC SNR/ADC SNR of 106dB/101dB
# Full-rate lossless content protection technology
# Optical S/PDIF-out and coaxial RCA S/PDIF-out interfaces

LAN
# Marvell 88E8053 PCIE Gigabit LAN controller
# Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards

Serial ATA with RAID
# Intel Matrix Storage technology
# Supports up to 6 SATA devices
# SATA speed up to 3Gb/s
# RAID 0, RAID 1, RAID 0+1 and RAID 5

IDE
# JMicron JMB368 PCI Express to PATA host controller
# Supports up to 2 UltraDMA 33/66/100Mbps IDE devices

Rear Panel I/O
# 1 mini-DIN-6 PS/2 mouse port
# 1 mini-DIN-6 PS/2 keyboard port
# 1 optical S/PDIF-out port
# 1 coaxial RCA S/PDIF-out port
# 6 USB 2.0/1.1 ports
# 1 RJ45 LAN port
# Center/subwoofer, rear R/L and side R/L jacks
# Line-in, line-out (front R/L) and mic-in jacks

Internal I/O
# 3 connectors for 6 additional external USB 2.0 ports
# 1 connector for an external COM port
# 1 front audio connector
# 1 CD-in connector
# 1 IrDA connector
# 6 Serial ATA connectors
# 1 40-pin IDE connector
# 1 floppy connector
# 1 24-pin ATX power connector
# 1 8-pin 12V power connector
# 2 4-pin 5V/12V power connectors (FDD type)
# 1 front panel connector
# 4 fan connectors
# 1 download flash BIOS connector
# 1 diagnostic LED
# EZ touch switches (power switch and reset switch)

Power Management
# ACPI and OS Directed Power Management
# ACPI STR (Suspend to RAM) function
# Wake-On-PS/2 Keyboard/Mouse
# Wake-On-USB Keyboard/Mouse
# Wake-On-LAN
# Wake-On-Ring
# RTC timer to power-on the system
# AC power failure recovery

Hardware Monitor
# Monitors CPU/system/Northbridge temperature and overheat alarm
# Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages
# Monitors the speed of the cooling fans
# CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat

PCB
# ATX form factor
# 24.5cm (9.64″) x 30.5cm (12″) PCB in Black

Closer look  DK P45-T2RS..

BIOS OPTIONS

จัดมาให้ดูแต่หน้าที่สำคัญๆในการปรับแต่งรีดความแรงเท่านั้นนะครับ

บูทมาก็เจอกับโลโก้หน้าตาแบบนี้ เอ๊ะมีHOT KEY อะไรให้กดแปลกๆชื่อ ABS ระบบป้องกันล้อล็อคตาย anti lock breaking system รึเปล่า? ไม่ใช่นะครับแต่ช่างมันก่อน ..อิอิ

อันนี้เป็นหน้าหลักที่คุ้นเคยกันทั่วๆไป ใช้งานได้สะดวก

มาถึงเมนูสำหรับการโอเวอคล็อค ในหน้านี้กด Genie Bios Setting เข้ามาจะเจอค่าต่างๆดังรูปนี้เลย จะเอาเท่าไหร่ อยากแรงแค่ไหนสั่งได้จากหน้านี้เลยนะครับ แต่จะเปิดติดรึเปล่ามันเป็นอีกเรื่อง

เข้ามาดูในส่วนCPU Feature กันก่อน ชอบแรงๆก็ปิดตามที่เห็นในภาพด้านบนถ้า enable Execute อีกตัวก็จะทำให้ระบบสเถียรภาพขึ้นแต่ยังคงความแรงไว้อยู่ แต่ถ้าชอบแบบประหยัดก็ไม่ต้องไปยุ่งกับมันเลย default มาไงก็ใช้ไปแบบนั้นเลยครับ

มาดูในส่วน DRAM Timing กันบ้างทำไมมีมาให้น้อยจัง ไม่ต้องตกใจอันนี้เป็น EASY MODE อยากได้แบบพิเศษให้ย้อนไปหน้าหลักของBIOS กดF9> YES เป็นอันจบ

มันมาแล้วครับ ADVANCED MODE มันมาพร้อมกับความบันเทิง

หน้านี้เป็นส่วนของ Voltage Setting ขอบอกว่าเหลือๆครับ ออกจะเกินพอไปด้วยซ้ำสำหรับค่าไฟเลี้ยงต่างๆ

และเช่นเคยสำหรับ Lanparty Serie เมนูCMOS Reloaded ที่ช่วยให้เราเก็บค่าปรับแต่งในการโอเวอคล็อคได้ถึง4 โปรไฟล์กันเลย หลังๆมานี่เก็บไว้แจกให้เพื่อนๆได้แรงกันได้ด้วย  ทำได้ยังไงติดตามชมกันต่อเลยครับ

AUTO BOOST SYSTEM

บอร์ดตัวนี้มีซอฟท์แวร์ในการแชร์โปรไฟล์ที่เราปรับแต่งเก็บไว้ใน CMOS Reloaded สามารถเรียกขึ้นมาเป็นback up แล้วเซฟเป็นไฟล์นามสกุล.abs เอาไว้อัพโหลดแบ่งเพื่อนๆที่ใช้sytem เหมือนๆกันได้ลองเอาไปใช้หรือปรับแต่งเพิ่มเติมได้อีกด้วย หรือเราจะเอาของเพื่อนหรือค่าเซทอัพเทพๆของท่านเทพสเตฟรานมาใช้ก็ยังได้นะครับ ^^”  แรงแล้วยังแบ่งปันให้เพื่อนแรงได้ด้วย ตัวซอฟแวร์ก็เล่นไม่ยากครับ หน้าตาก็ตามด้านล่างนี้เลย

BENCHMARK SECTION

มาถึงในช่วงของการทดสอบ ไม่มีการทดสอบในแบบเดิมๆให้ชมกันเช่นเคยนะครับ ใช้ CPU E6600 L2 4M. โอเวอคล็อคกันที่ 7×550 3.85GHz สามารถทดสอบกันบนระบบระบายความร้อนด้วยอากาศผ่านได้แบบสบายๆแล้วกันนะครับ

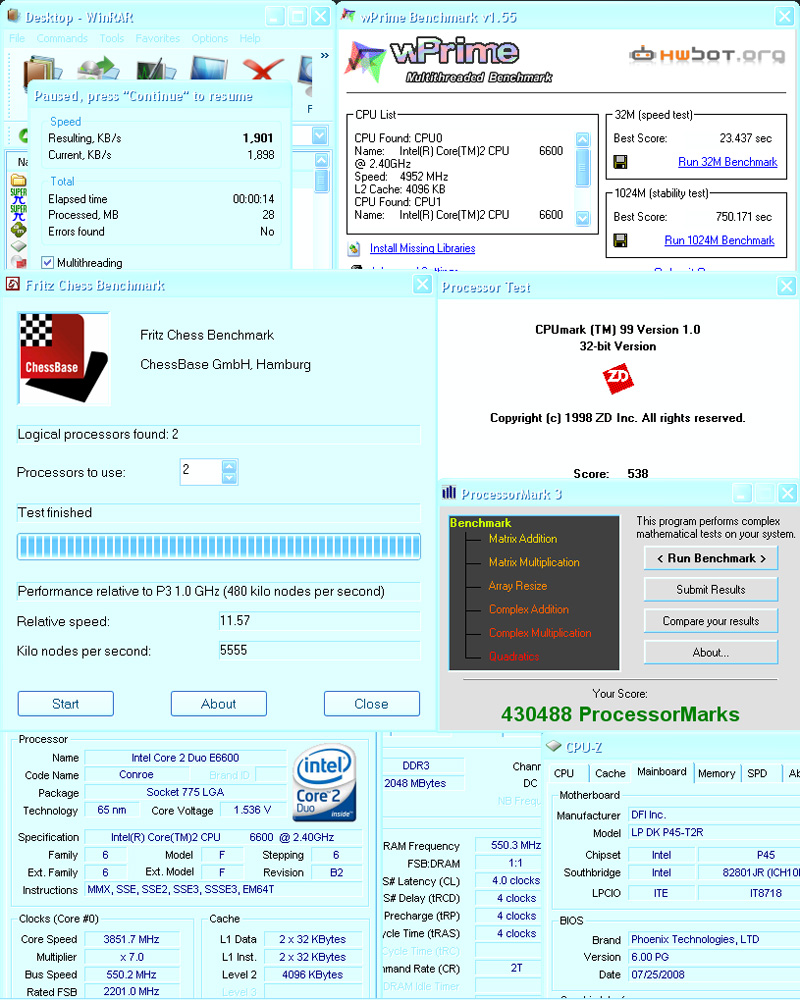

Variety Benchmark Results

คะแนนต่างๆออกมาอยู่ในระดับมาตรฐานที่เคยทำได้ ขาดไม่ได้เช่นเคยสำหรับ fritz chess ถ้าไม่ผ่านเบนซ์มาร์คตัวนี้ ก็จะไม่ผ่านอีกหลายตัวที่จะทดสอบต่อไป

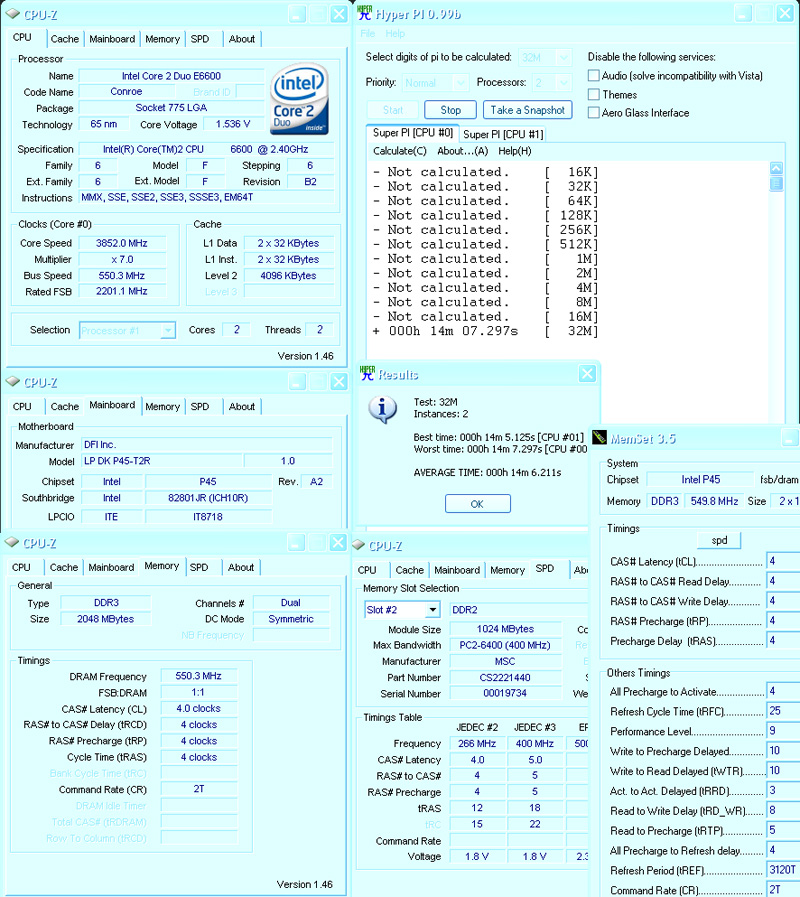

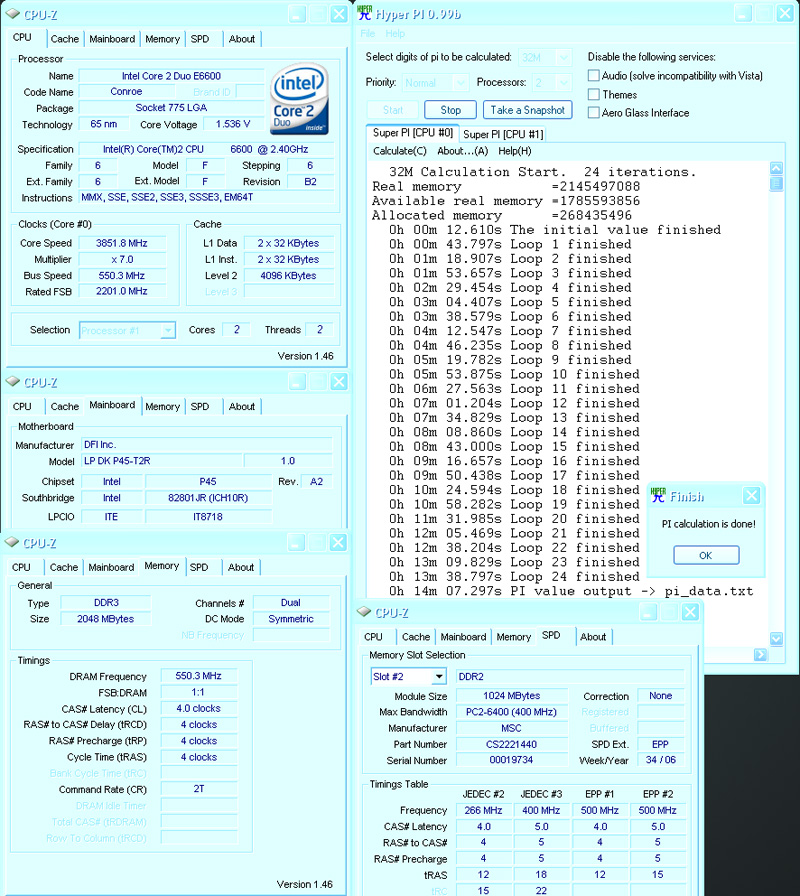

HyperPI32M Suite 2Threads

วันนี้มาแบบไม่อยากเปิดหลายหน้าต่างเลยใช้hyperpiซะเลย ยิงกระสุนนัดเดียวได้นกสองหัว..อิอิ

ก็ได้ผลออกมาทั้งสองหัว แถมมีค่าเฉลี่ยให้เสร็จสรรพสะดวกจริงๆ

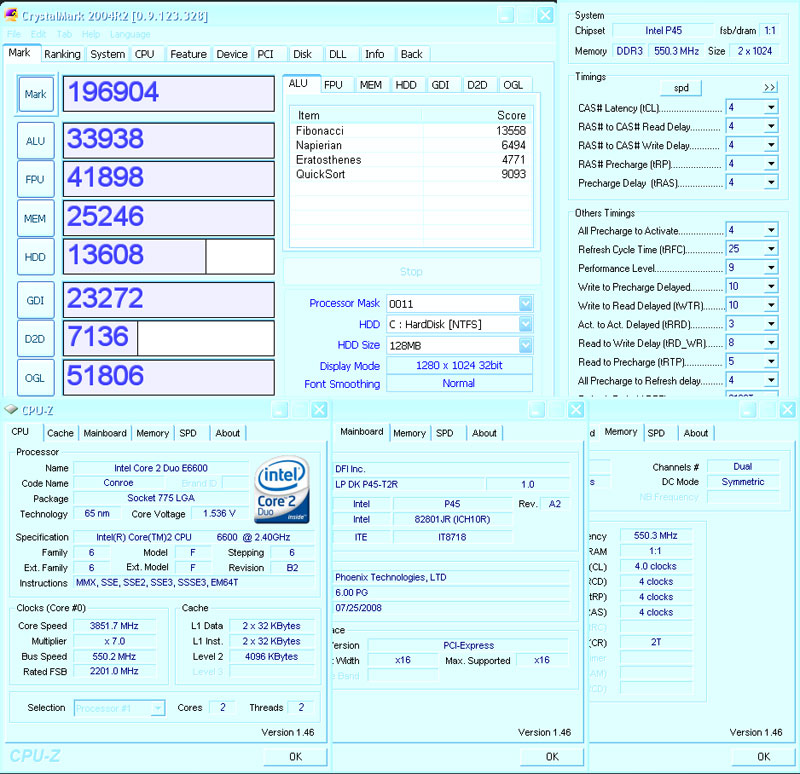

CrystalMark 2004 Benchmark Results

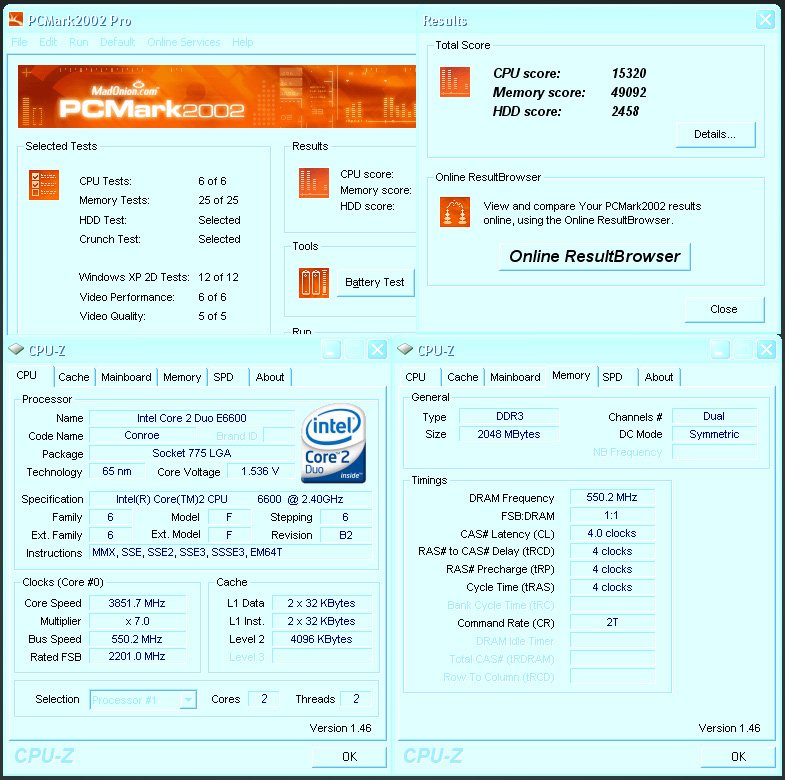

PCMark02 Benchmark Results

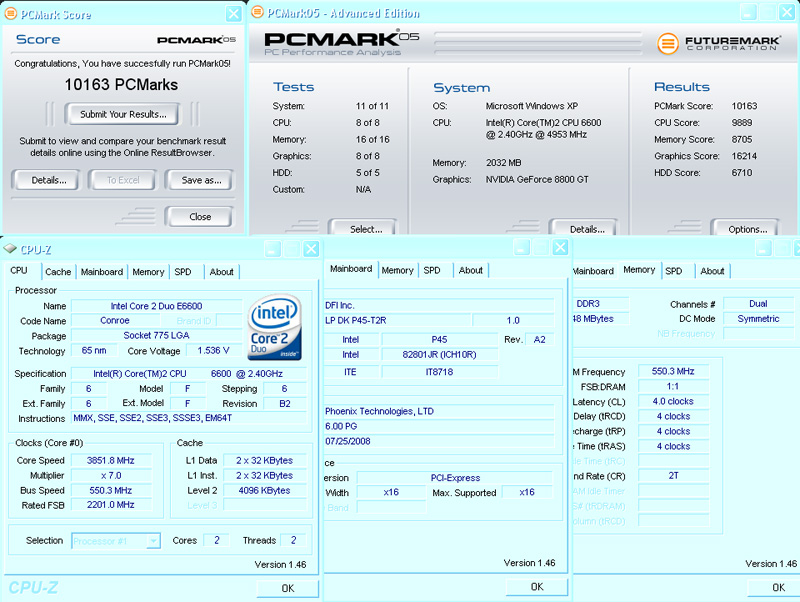

PCMark05 Benchmark Results

คะแนนอยู่ในมาตรฐานเช่นเคย

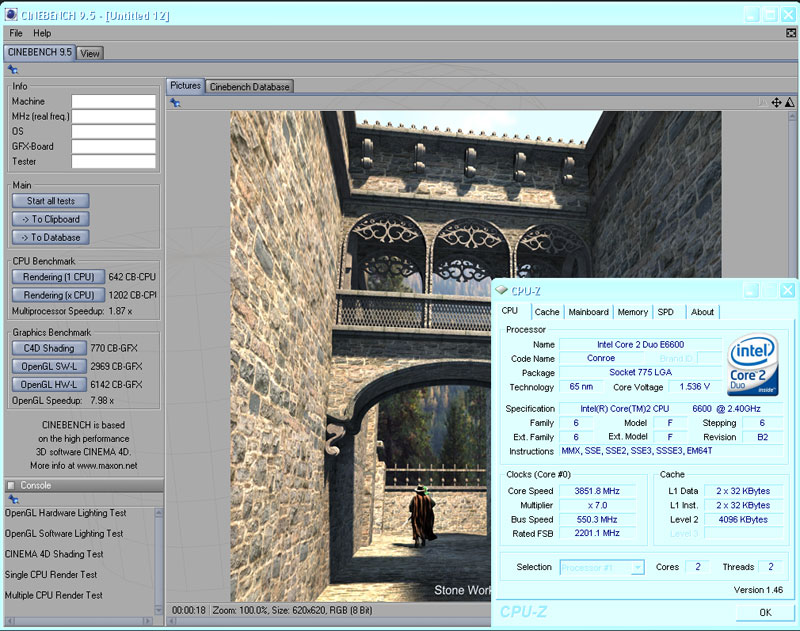

CINEBENCH 9.5 Benchmark Results

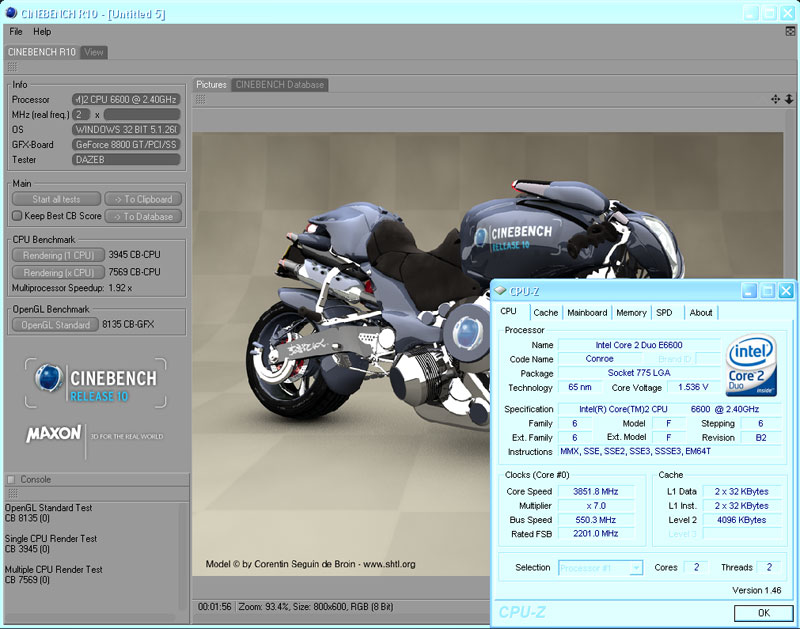

Cinebench Release10 Benchmark Results

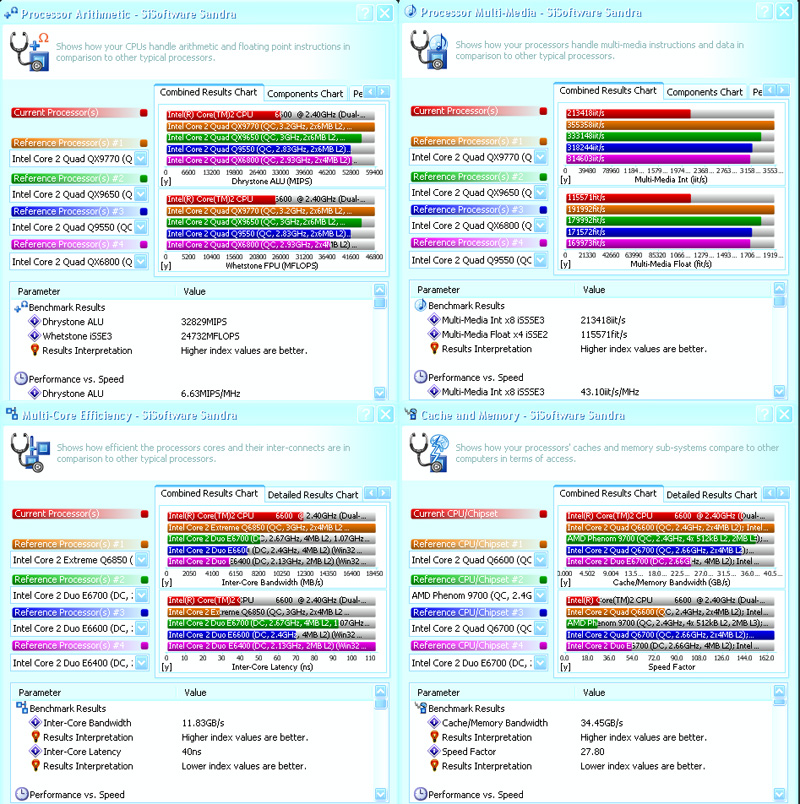

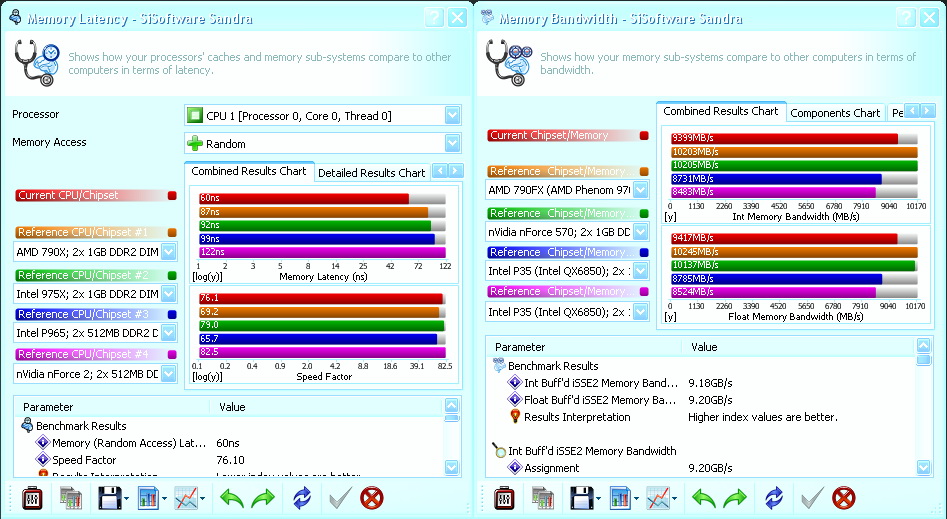

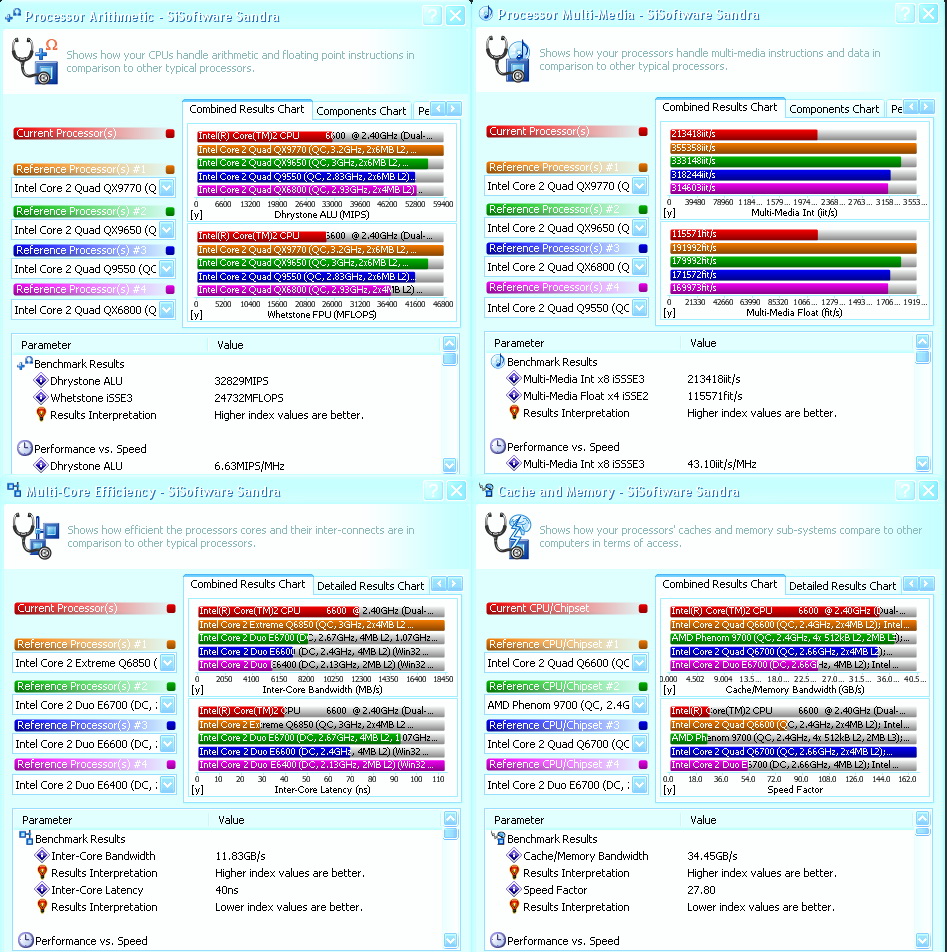

SisoftWare Benchmark Results

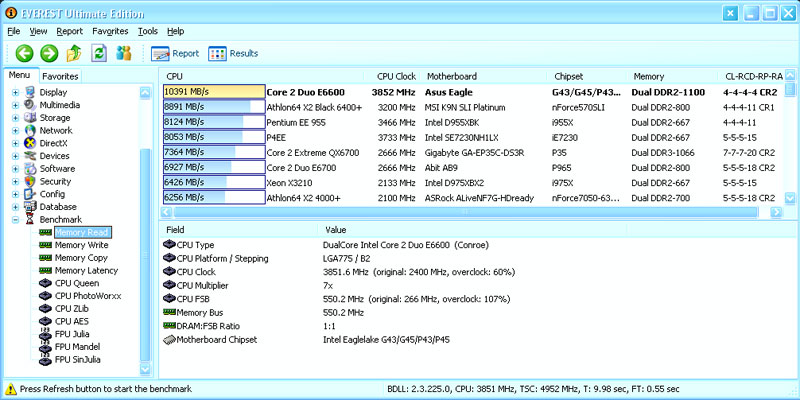

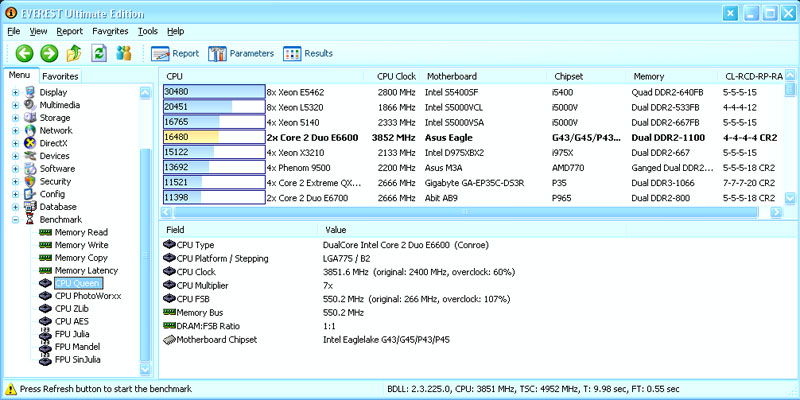

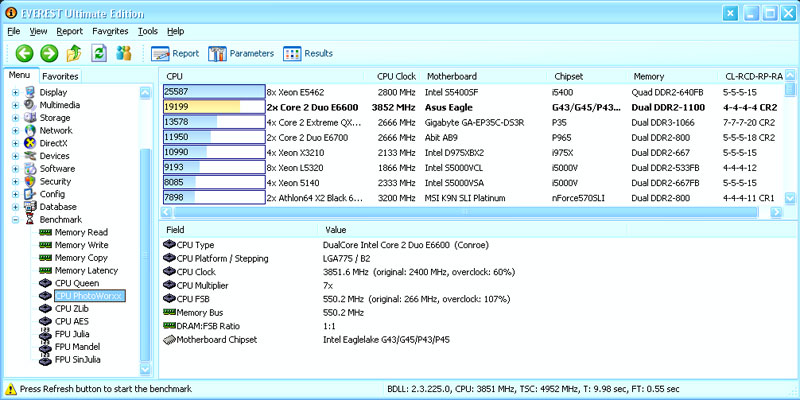

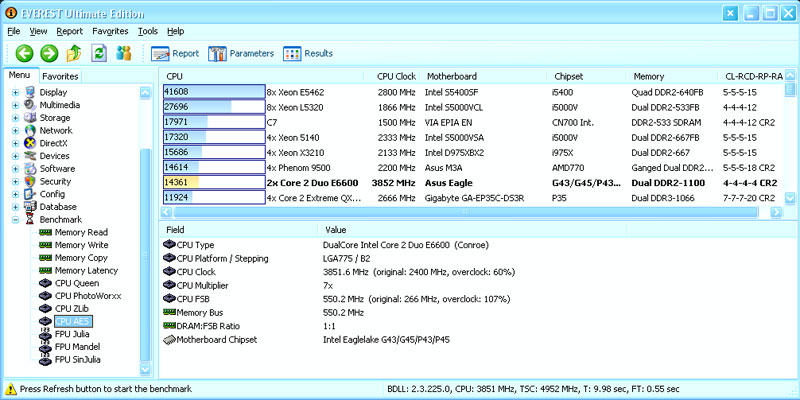

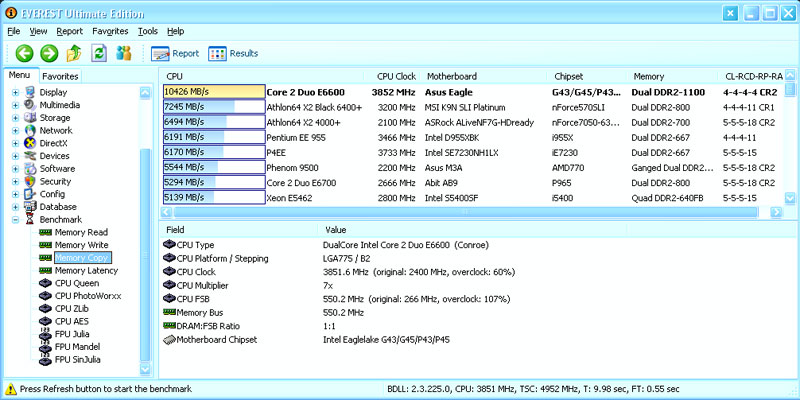

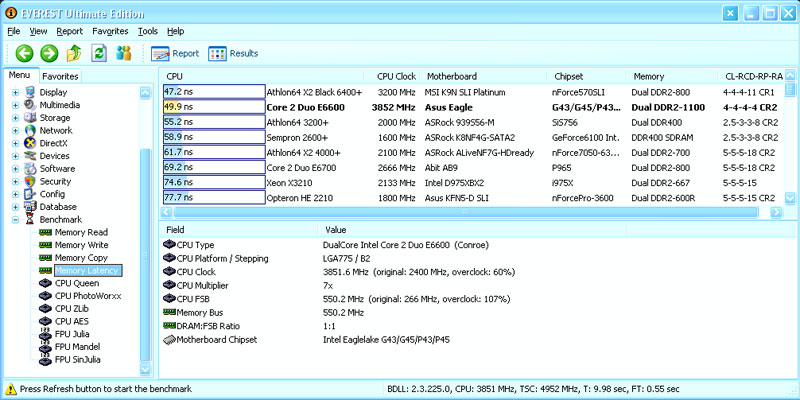

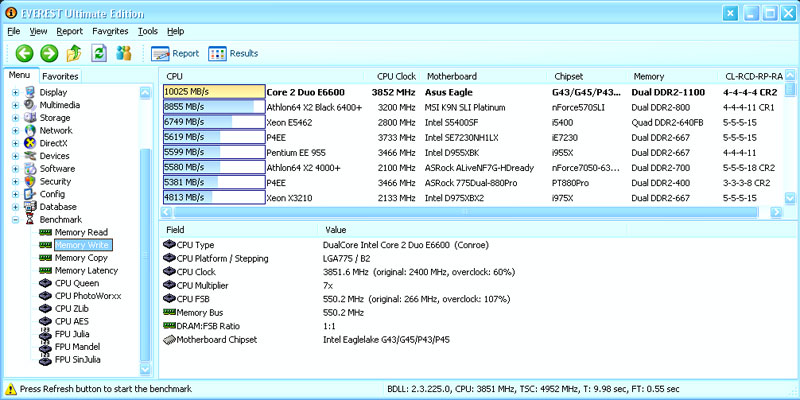

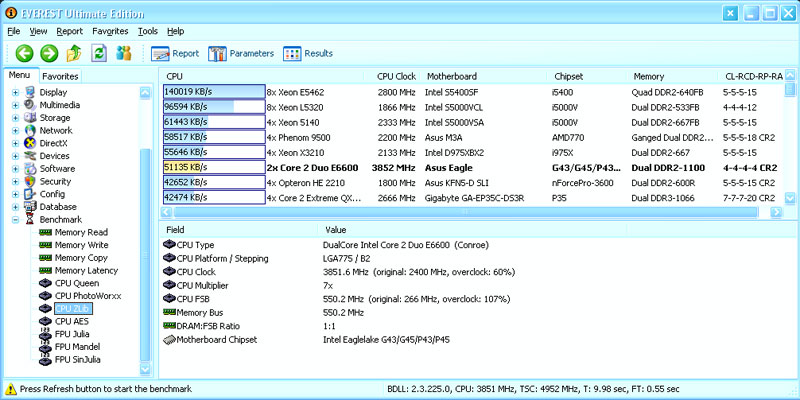

Everest Ultimate Benchmark Results

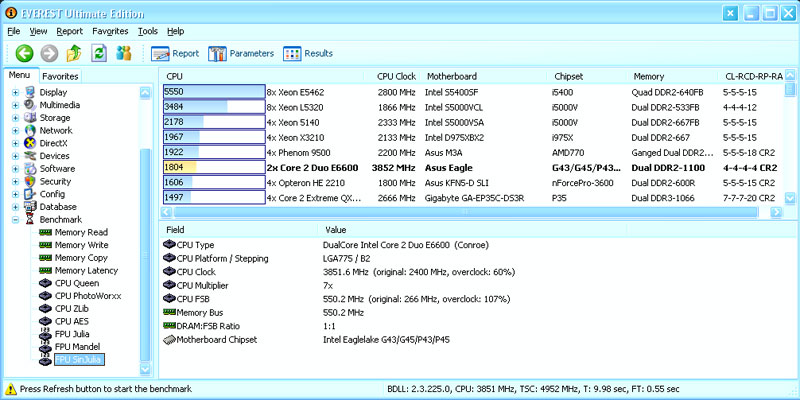

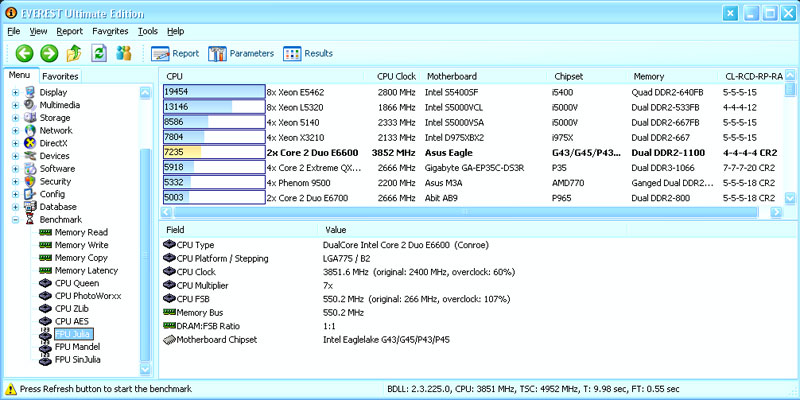

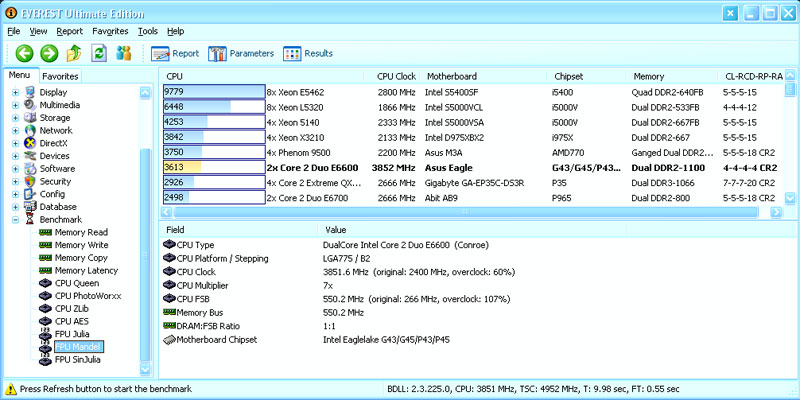

มาถึงเจ้าโปรแกรมนี้พลาดไม่ได้อีกเช่นกันสำหรับ julia mandel ยิ่งคล็อคสูงๆไฟเยอะๆหรือระบายความร้อยไม่ดีพออาจมีตกม้าตายกันได้นะครับ แต่โปรแกรมเจ้ากรรมดันเพี้ยนเห็นเป็นเมนบอร์ดอะไรก็ไม่รู้ไม่เคยใช้…อิอิ ส่วนตัวอื่นๆสบายๆดูกันยาวๆเลย

NEW E8600 FSB611 Boot Up from bios Super_pi1M Results

http://valid.x86-secret.com/show_oc.php?id=405203

ได้ขอยืมE8600จากท่านVenomมาลองลากบัสเล่นก่อนเก็บใส่กล่อง ด้วยระบบระบายความร้อนด้วยซิงก์ลมบูทเข้ามาจากไบออสได้แค่นี้เองครับ แต่จากการที่ลองพบอาการเหมือนไบออสยังไม่รู้จักเจ้าCPUตัวนี้ มีอาการเอ๋อๆในบางช่วงของFSB ค่าCPU TARGET CLOCK ในไบออสจะเพี้ยนๆไม่ตรงกับที่เราตั้งเอาไว้ทำให้บูทไม่ได้ ก็คงต้องรอbiosตัวถัดๆไป
