…สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ช่วงนี้กระแส FM2 มาแรงเหลือเกินทั้งซีพียูและเมนบอร์ดต่างทยอยกันออกมาวางจำหน่ายแล้ว ในวันนี้เรามาเปลี่ยนกระแสกันหน่อยครับกับบรรดาขาโหดที่ชื่นชอบความแรงแต่แฝงเน้นด้วยความประหยัดคุ้มค่าคุ้มราคาเงินในกระเป๋า วันนี้เรามาชมเมนบอร์ด AM3+ กันบ้างครับจากทางค่าย ECS ในชื่อรุ่น ECS A970M-A DELUXE ที่ออกมาใหม่รองรับการเปิดตัวของซีพียู AMD FX โค๊ดเนม Vishera หรือที่รู้จักกันอีกชื่อคือ Piledriver ซึ่งเป็นซีพียู 2nd Gen ของทางเอเอ็มดีที่เพิ่งเปิดตัวได้ไม่นานมานี้ครับ สำหรับเมนบอร์ด ECS A970M-A DELUXE ที่จะใช้ทดสอบกันในวันนี้นั้นเป็นรุ่นท๊อปของทาง ECS ชิบเซ็ต970+SB950 ด้วยซิงค์สีทองสวยงามสลับกับตัวเมนบอร์ดสีดำสนิทดูดีมีระดับสำหรับผู้ที่ชื่นชอบความสวยงามและความแรงครับ พร้อมกับอัดแน่นด้วยประสิทธิภาพคับแก้วไม่แพ้รุ่นใหญ่เลยครับ ด้วยSolid Capacitor เฟสไฟทั้ง7เฟสควบคุมการจ่ายไฟให้กับซีพียูอย่างมีสเถียรภาพที่ทาง ECS การันตีทดสอบในห้องอุณหภูมิร้อนกว่า50องศาเซลเซียส นานถึง72ชั่วโมง เพิ่มความปลอดภัยให้กับเมนบอร์ดด้วยระบบป้องกันไฟ ESD แถมเอาใจคนรักความสะอาดด้วยการเพิ่มซิงค์สูงป้องกันฝุ่น Anti Dust Shield(ADS) ซึ่งป้องกันฝุ่นที่เข้าไปรบกวนซ๊อกเก็ต PCI-E และ Memory อีกด้วยครับ ส่วนตรงพินคอนแทคซ๊อกเก็ตซีพียู/เมมโมรี่ซ๊อกเก็ตนั้นได้เพิ่มประสิทธิภาพการทำให้ดียิ่งขึ้นด้วยการใช้วัสดุเหนี่ยวนำที่มีคุณภาพ (15u Gold Contact) เพื่อเพิ่มประสิทธิภาพการทำงานของอุปกรณ์ให้ดียิ่งขึ้นอีกด้วยครับ และในวันนี้เรามาดูกันครับว่าเมนบอร์ด ECS A970M-A DELUXE ที่พกความสวยงาม หรูหรา มีระดับ กับการใช้งานนั้นจะเป็นเช่นไร ต้องบอกเลยว่าคนที่ชอบความแรง สวยงาม แต่ประหยัดตังค์ในกระเป๋าไม่ควรพลาดเลยครับกับทางค่าย ECS ในวันนี้ ก่อนอื่นไปดูรายละเอียดของเมนบอร์ดจากทางผู้ผลิตกันก่อนครับ

Overview

Features

Specification

สเป็คจัดเต็มกันไปเลยครับ สำหรับ ECS A970M-A DELUXE

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ECS A970M-A DELUXE Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนดำตัดเขียวดูหรูหราเกินราคาครับ

ด้านหลังกล่องก็เต็มไปด้วยรายละเอียด Features ต่างๆที่มากันเพียบ ตามรายละเอียดที่กล่าวไปในหน้าแรก

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกโทนดำเงาคาดทองเงาแว๊บงดงามครับ

สวยงามเรียบร้อยดีทุกมุมมองครับ

ด้านหลังบอร์ดจะเป็น PCB สีดำเงาเช่นเดียวกับด้านหน้าครับ

ภาคจ่ายไฟรอบซีพียูนับได้จำนวน 6+2 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

มีแผ่น ADS (Anti Dust Shield) ไว้กันฝุ่นและความร้อนจากชุดระบายความร้อนซีพียูมารบกวนบริเวณกราฟฟิคการ์ดด้วยครับ

ชุดระบายความร้อนของภาคจ่ายไฟทองเงาแว๊บโค้งงดงามขนาดมโหฬารเย็นแน่นอนครับแบบนี้

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีแผ่น ADS (Anti Dust Shield) ไว้กันฝุ่นและความร้อนจากชุดระบายความร้อนซีพียูมารบกวนบริเวณนี้อีกครับ ใส่ใจทุกรายละเอียดจริงๆ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต SB950 ที่สวยงามทองเงาแว๊บเข้ากันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

SATA3 6.0GB/s 5 ช่องทางครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

…PCI-E 2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทาง และ PCI 32 bit อีก 2 ช่องทางครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่องทุกความต้องการเชื่อมต่อพื้นฐานในปัจจุบันนี้ครับ

Test Setup

SYSTEMS
.CPU	..AMD FX-8350 Supported by AMD Thailand
.Thermal Grease	..GELID GC-ETREME Supported by Logic Solutions Co.,Ltd.
.Motherboard	..ECS A970M-A DELUXE
.Memory	..Team XAtreem LV Series 2133 CL9-11-11-24 1.5V
.Graphic Card	. AMD HD6950 2GB
.Harddisk	..WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 27C
.Power Supply	..Seasonic M12D 850W
.Operation System	..Windows 7 Ultimate 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ

วันนี้ผมจะทำการทดสอบที่ความเร็ว 4.75-4.86Ghz ในโหมดของ Turbo Boot ซึ่งเป็นเทคโนโลยีจากทาง AMD ซึ่งเป็นโหมดเพิ่มความเร็วให้กับซีพียูในสถานะทำงานเต็มที่คือเปิดใช้งานโหมด Turbo Boot นั่นเอง เทสกันไปเลยครับถึงความสเถียรของเมนบอร์ดว่าไม่มีวูบไม่มีดับในสถานะที่ซีพียูทำการเพิ่มสปีดความเร็ว(Turbo Boot) ในการทำงานครับ แถมยังใช้ไฟต่ำเพียงแค่ Vcore1.44V  ซึ่งเมื่อระบบ Turbo Boot ทำงาน Vcore จะตกที่ 1.48V ประหยัดไฟและแรงด้วยเลยครับงานนี้

เมนบอร์ดใช้ไบออสตัวเดิมจากทางโรงงานครับ

บัสแรมวันนี้จับวิ่งเบาๆที่ 2216Mhz CL10-13-13-34-46 ครับผม

แรม Tream XTreem LV 2133 ครับผม

Hardware Monitor แสดงสถานะไฟและอุณหภูมิครับผม

การ์ดจอวันนี้ใช้ AMD HD6950 2GB ครับ

รายละเอียดของซีพียูและเมนบอร์ดที่ใช้ทดสอบกันในวันนี้ครับ

เราไปชมผลการทดสอบในหน้าต่อไปกันเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

SuperPI 1M 1Thread

SuperPI 1MB ความเร็วอยู่ที่ 18.642 วินาทีครับ

SuperPI 32M 1Thread

SuperPI 32MB ใช้เวลาไป 19นาที 30.018วินาทีครับ

HyperPI 32M 8Thread

HyperPI32MB 8Core ผ่านไปได้สวยครับ เสถียรกันในระดับนึงเลยทีเดียวครับผม

เราไปชมผลเทส AIDA64 กันต่อเลยครับ

AIDA64 Extreme Edition

AIDA64 CPUID

AIDA64 CPUID แสดงผลได้อย่างถูกต้องครับผม

AIDA64 CaChe & Memory Benchmark ก็แรงใช้ได้เลยครับ

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

AIDA64 ก็แรงกันในระดับหัวแถวกันเลยครับ

wPrime2.09 , CPUMark99 MaxxMem & Fritz Chess Benchmark

Winrar 4.0

แรงครับสำหรับชุดทดสอบ Benchmark

X264 FHD Benchmark

X264 FHD แรงจัดเฟรมเรตทะลุ 27.5 กันไปเลยครับ แปลงไฟล์ ดูหนังลื่นไหลแน่นอนครับงานนี้

CINEBENCH R9.5

Cinebench R9.5 เรนเดอร์ซีพียู8core ใช้เวลาไปเพียงแค่ 6วินาทีเองครับ

CINEBENCH R10

Cinebench R10 เรนเดอร์ซีพียู8core ใช้เวลาไป31วินาทีครับผม คะแนนอยู่ที่ 27767CB

CINEBENCH R11.5

Cinebench R11.5 คะแนนเรนเดอร์แซงทะลุ AMD FX-8150 5Ghz กันไปเลยครับงานนี้ FX-8350 4.8Ghz กับคะแนนอยู่ที่ 8.18PTS กันเลยทีเดียวครับ สุดยอดจริงๆครับกับประสิทธิภาพของเมนบอร์ด ECS A970M-A DELUXE เราไปชมผลทดสอบด้าน 3D กันต่อเลยครับ

PCMark7 , 3DMark03 - 3DMark11 & Unigine Heaven Benchmark 3.0

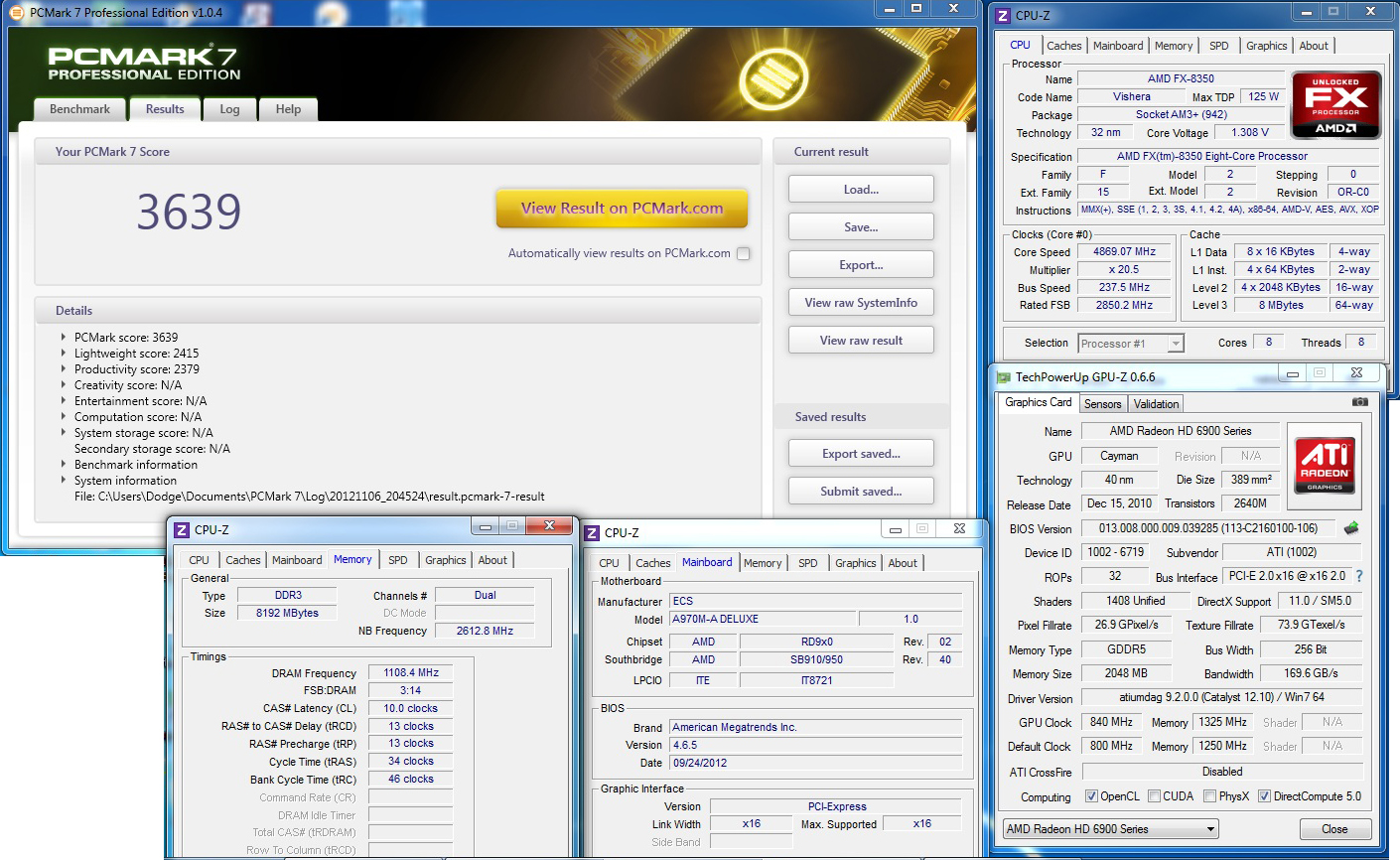

PCMark7

PCMark7 ก็แรงกันตามประสิทธิภาพของอุปกรณ์ครับ HDD ดึงลงเยอะครับ

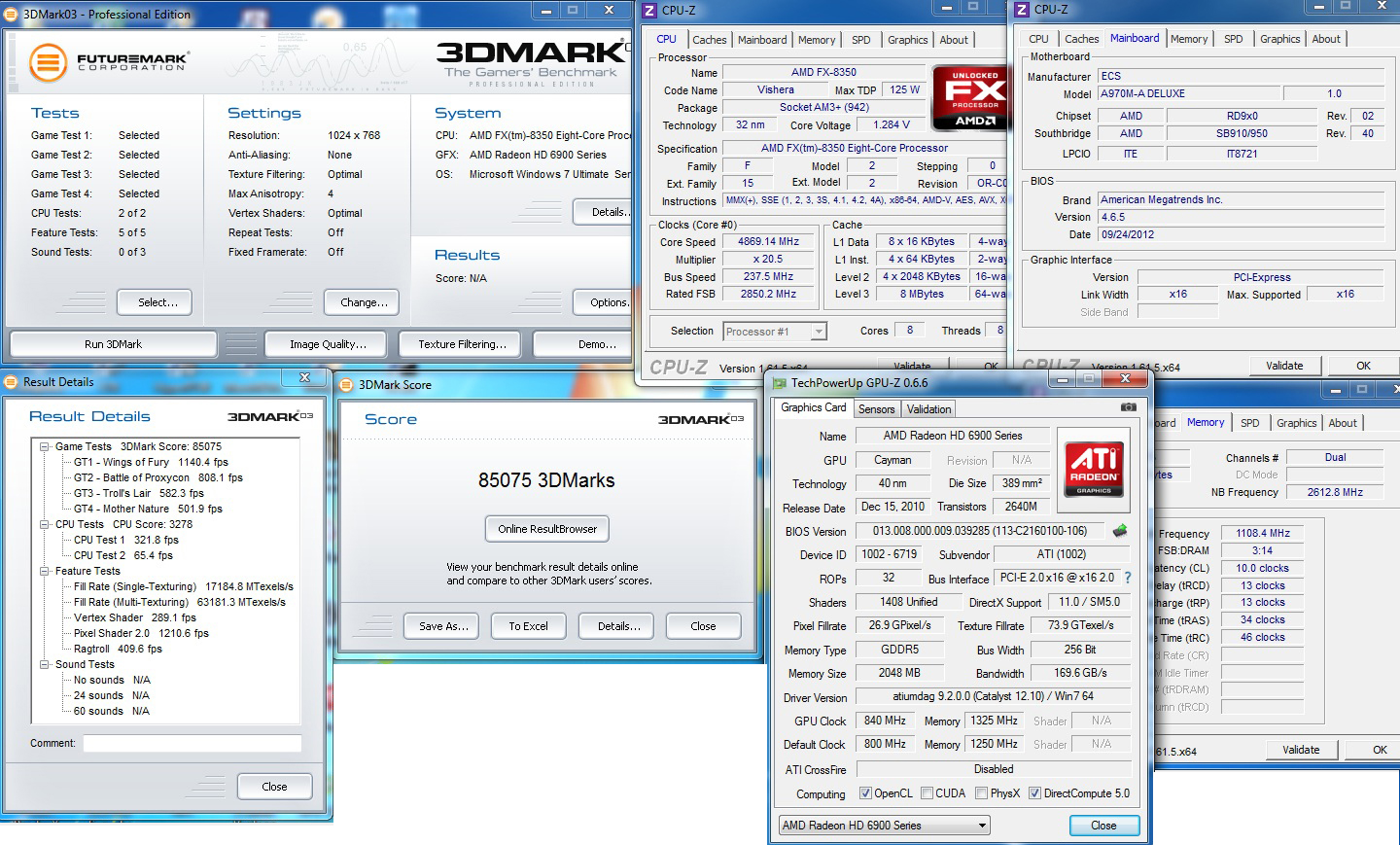

3DMark03

3DMark03 กับการ์ดใบเดียวทะลุ 8หมื่นครับ ใช้ได้ครับ

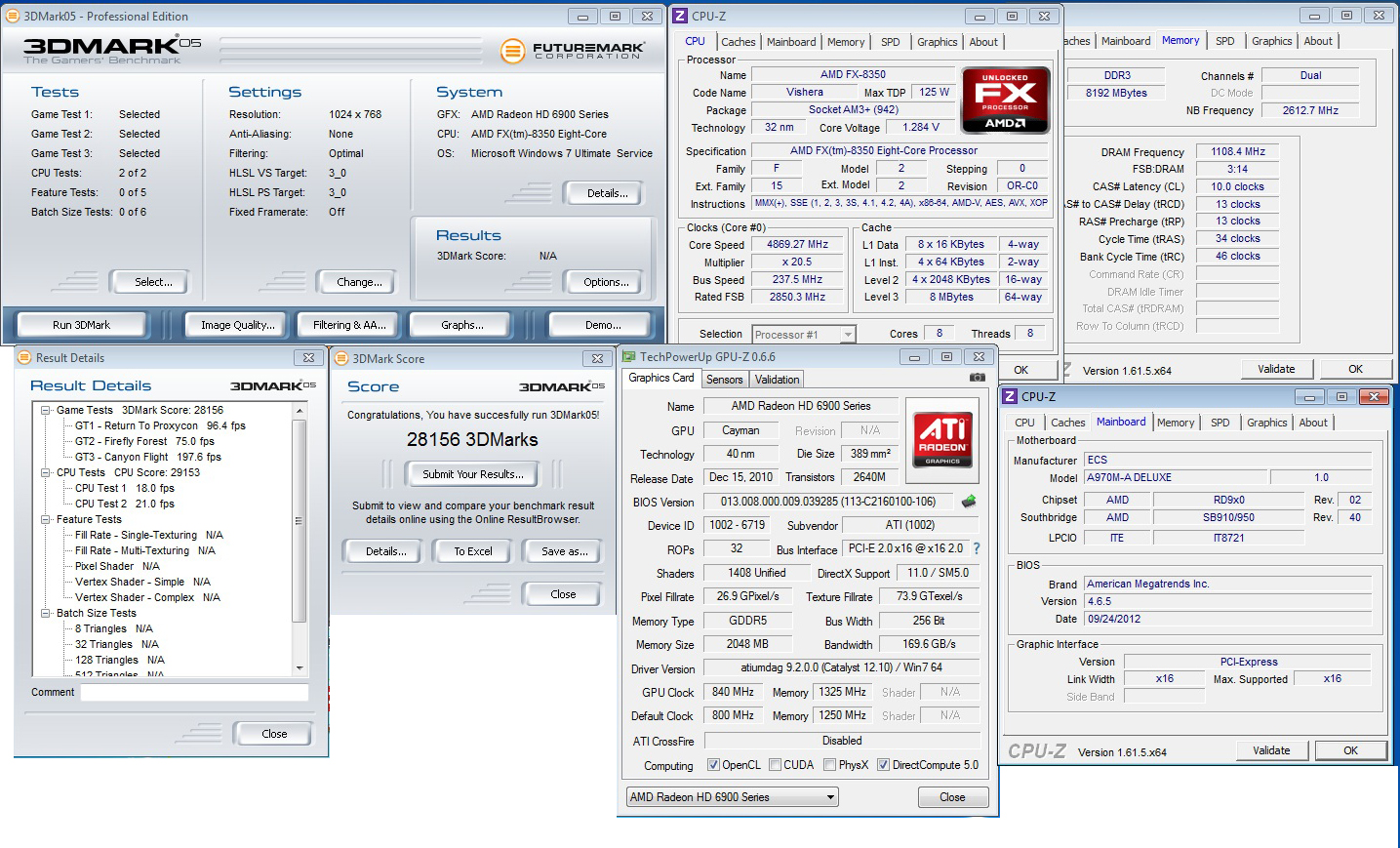

3DMark05

3DMark05 นี่แรงเห็นชัดครับสองหมื่นแปด เมื่อเทียบกับซีพียูรุ่นก่อนหน้านี้ที่คะแนนจะตกอยู่สองหมื่นห้ากว่าๆในความเร็ว 4.9-5Ghz เพราะเวอร์ชั่นนี้เน้นความแรงของซีพียูครับผม

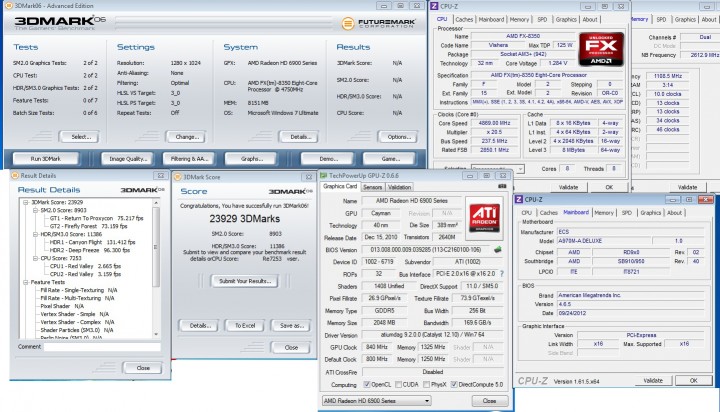

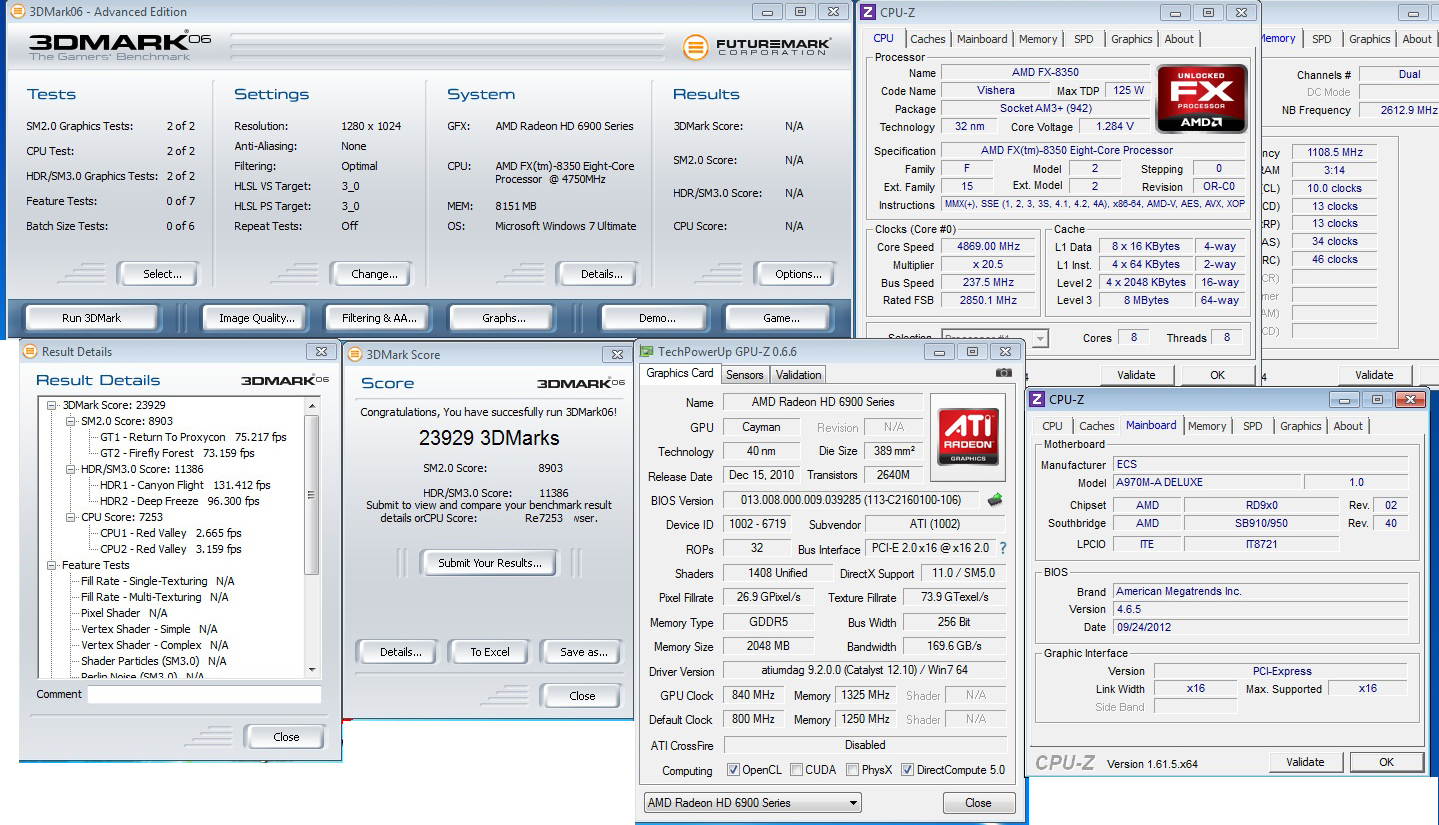

3DMark06

3DMark06 นี่แรงขึ้นครับกับการ์ดใบเดียวในประสิทธิภาพของ AMD FX

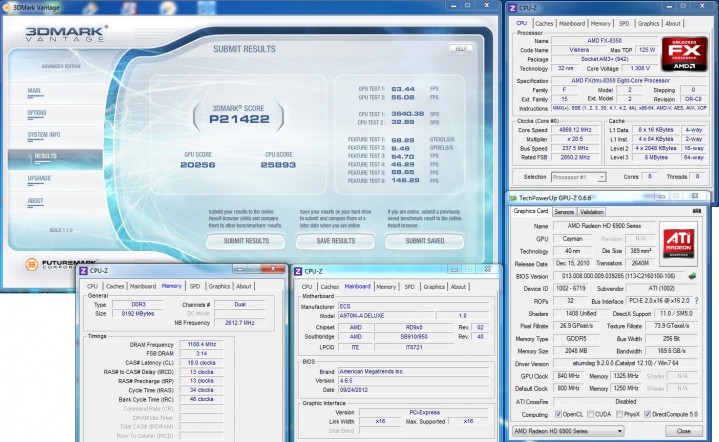

3DMark Vantage

3DMark Vantage ก็แรงทะลุสองหมื่นเอ็ดกันเลยครับ ตามประสิทธิภาพการ์ดจอ

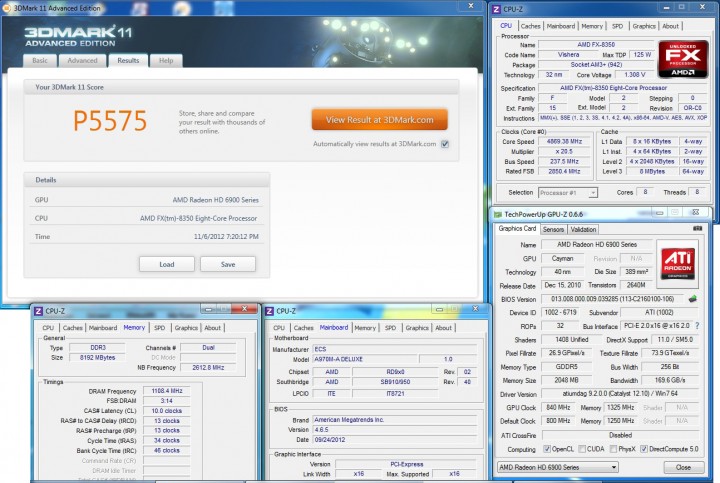

3DMark11

3DMark11 แรงทะลุห้าพันครับผม ตามประสิทธิภาพการ์ดจอ

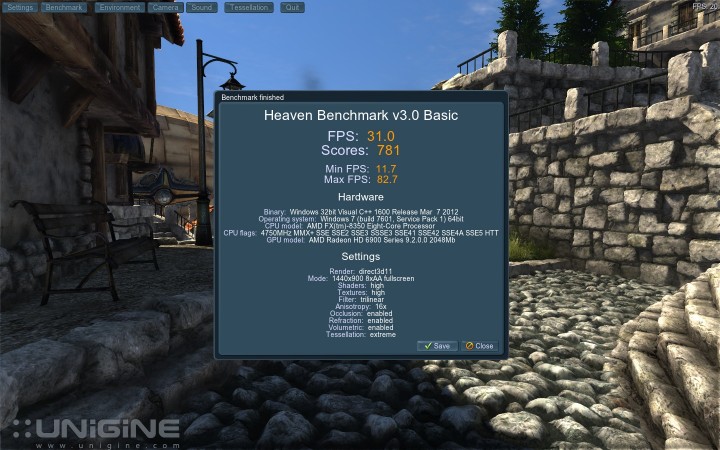

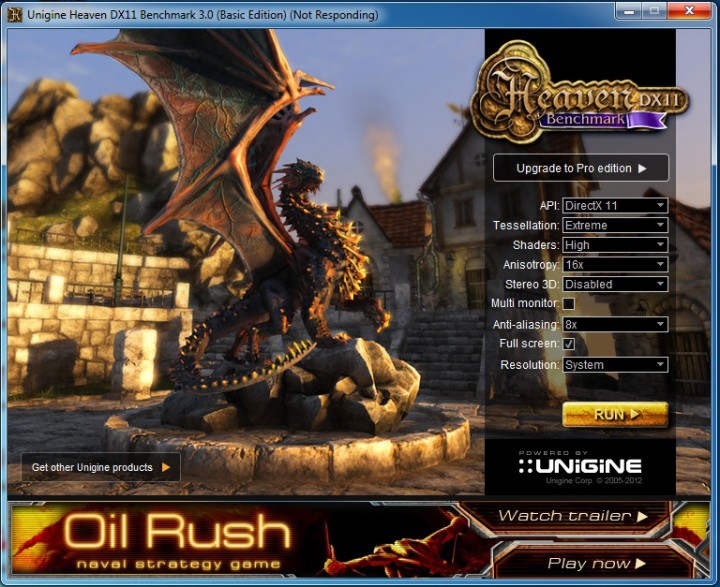

Unigine Heaven Benchmark 3.0

Unigine Heaven 3.0 ก็แรงตามประสิทธิภาพการ์ดจอครับ

เราไปชมผลเทสในการเล่นเกมส์กันต่อเลยครับ

Game Benchmark

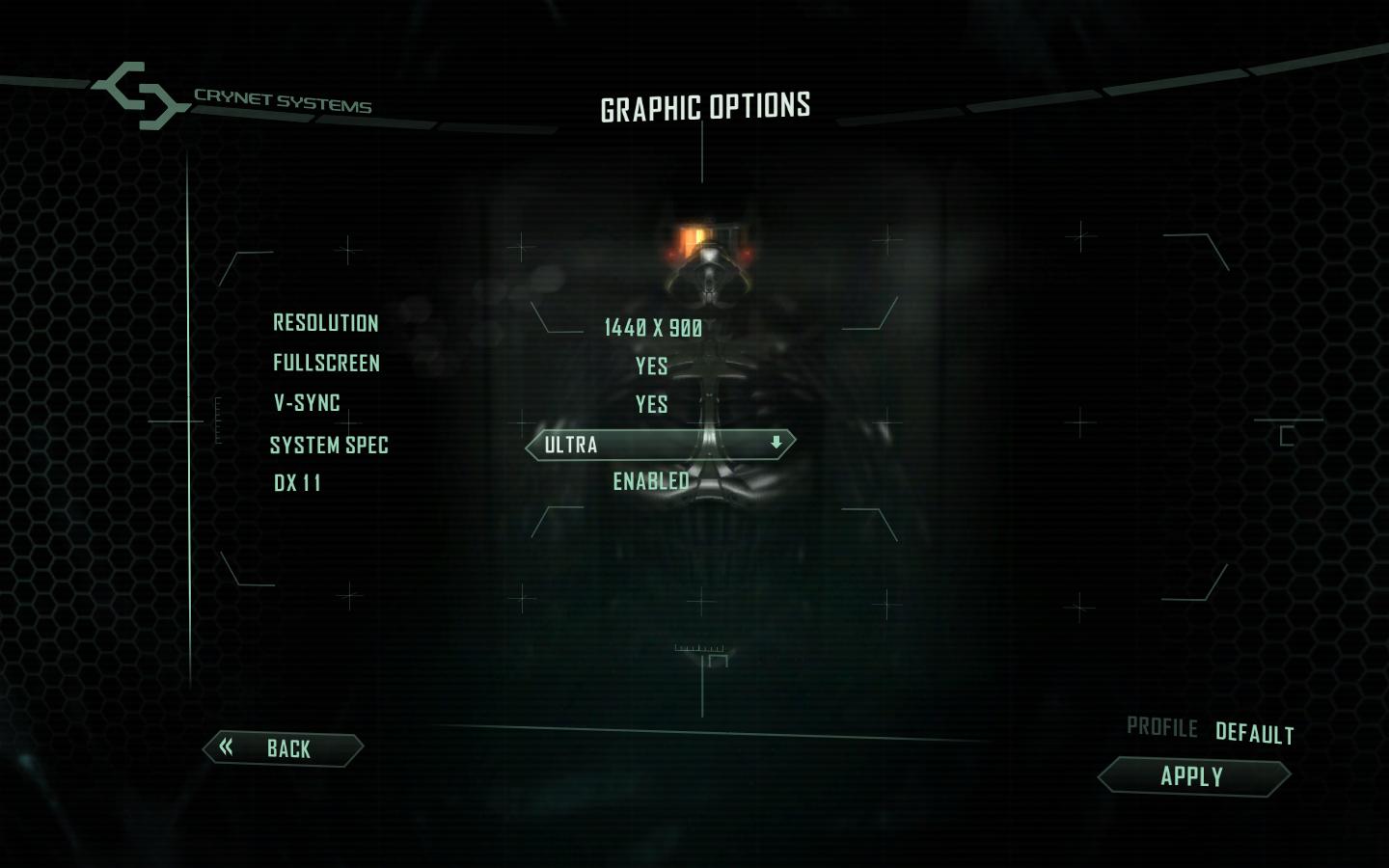

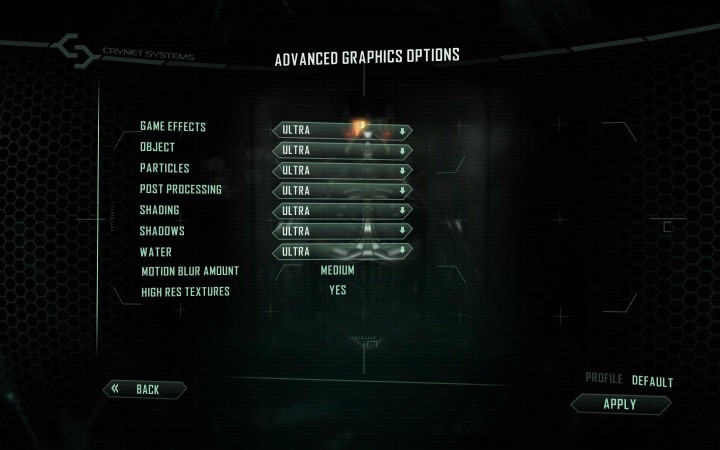

Crysis2

Crysis2 เกมส์ซีรี่ย์ที่หลายๆท่านต้องเม้มตังค์เมียหมดเงินเพื่ออัพเกรดให้ได้เล่นกันลื่นๆ อิอิ กำ รวมทั้งผมด้วย เฟรมเรตเฉลี่ยอยู่ที่ average 35FPS ต่ำสุดอยู่ที่ Minimum 28FPS สูงสุดอยู่ที่ 60FPS ครับผม กับการ์ด AMD HD6950 2GB

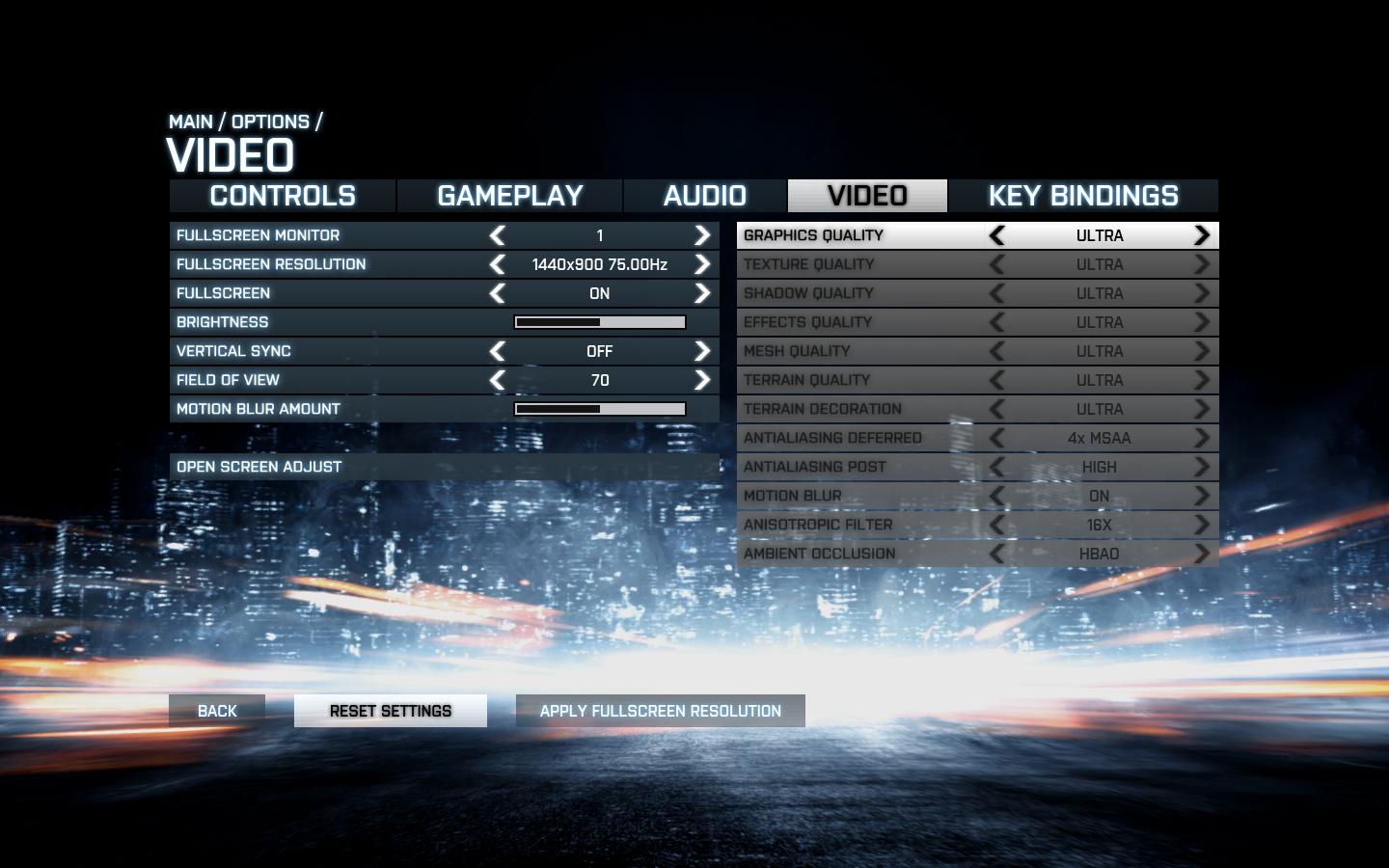

Battlefield3

Battelfield3 ก็ลื่นไหลครับ เฟรมเรตเฉลี่ย average 48FPS ครับผม

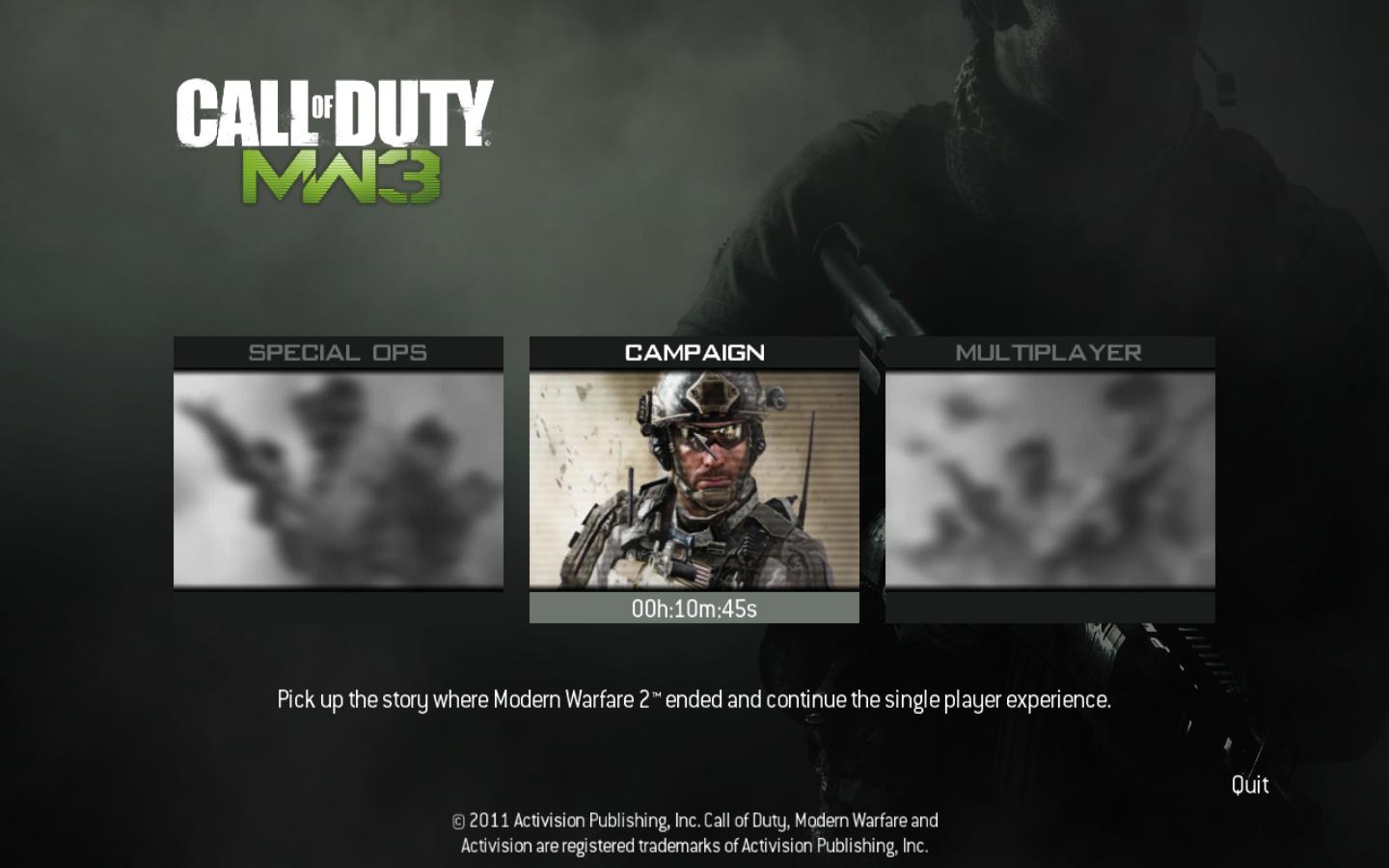

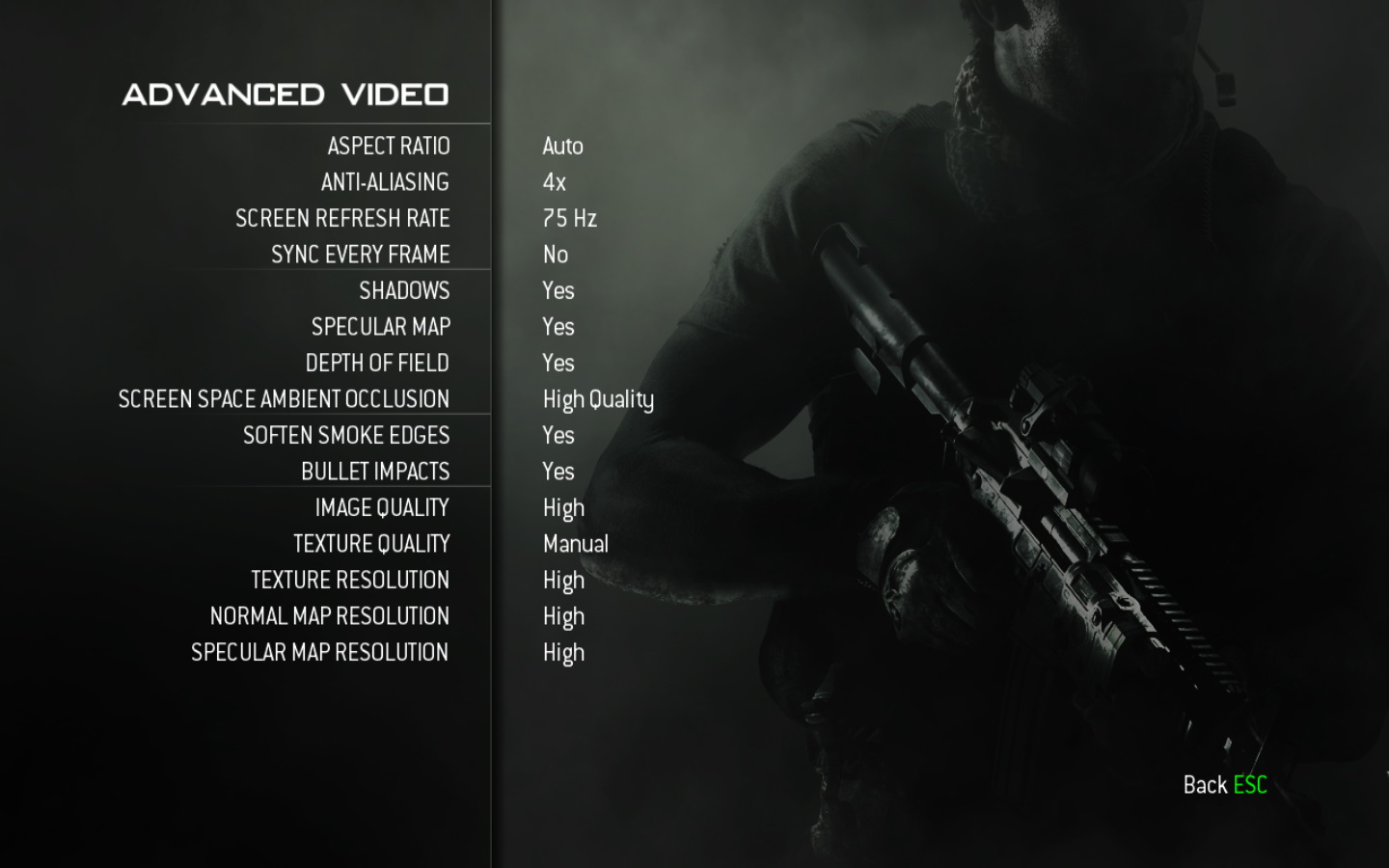

Call of Duty Modern Warfare3

Call of Duty Modern Warfare3 เฟรมเรตเฉลี่ย average 50FPS ครับผม

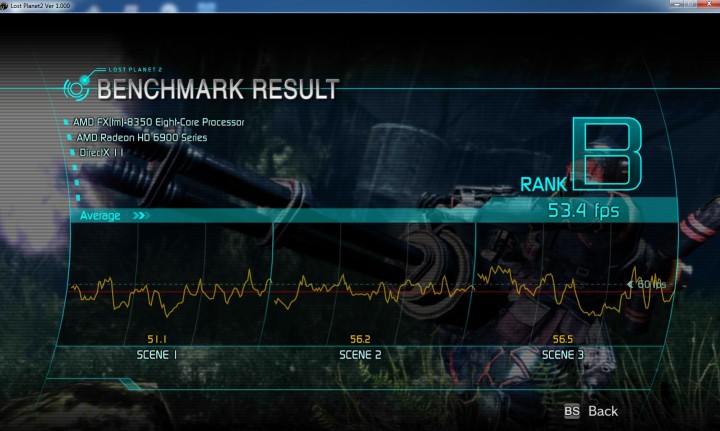

Lost Planet2

Lost Planet2 ก็แรงแบบลื่นไหลครับ

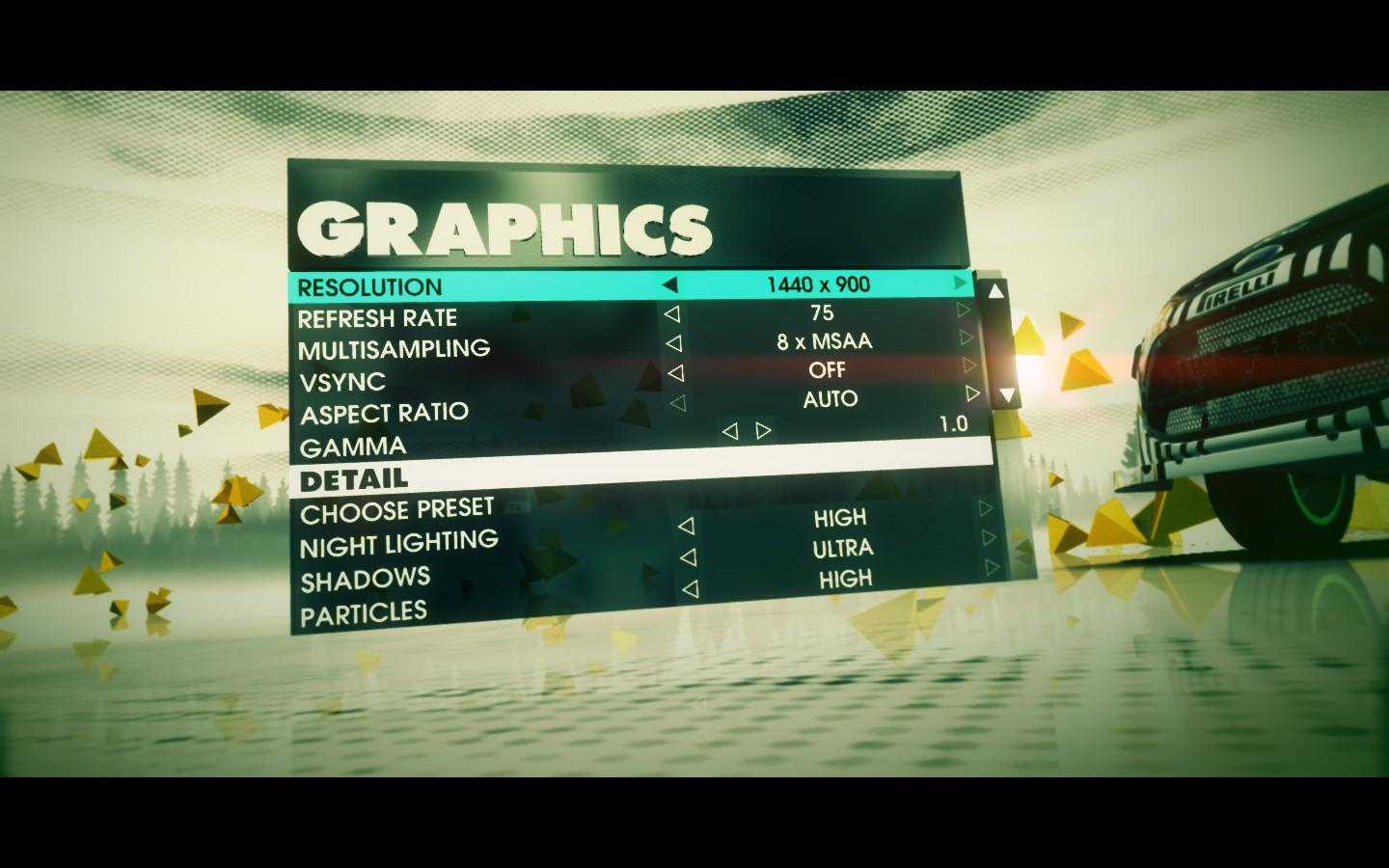

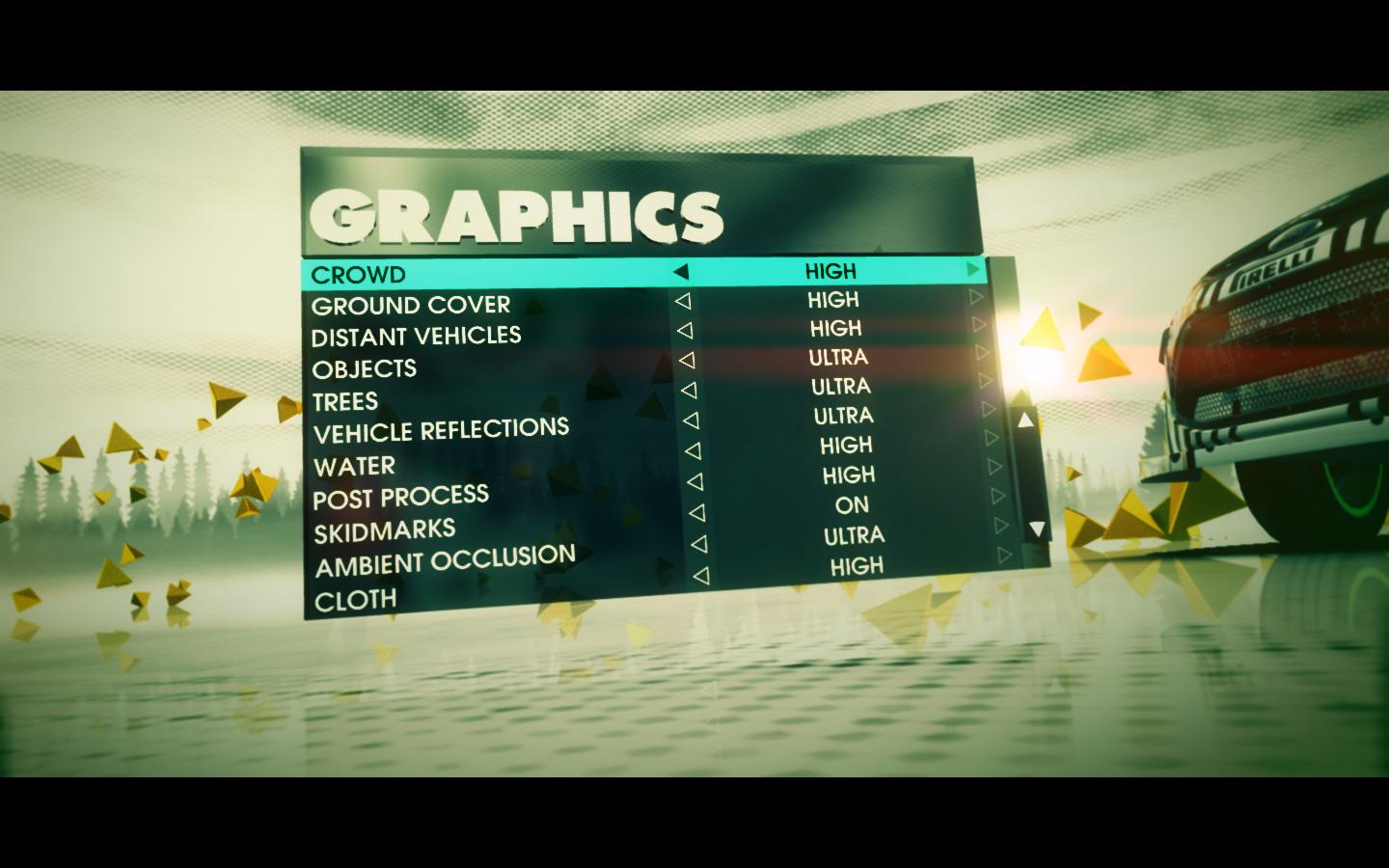

Dirt3

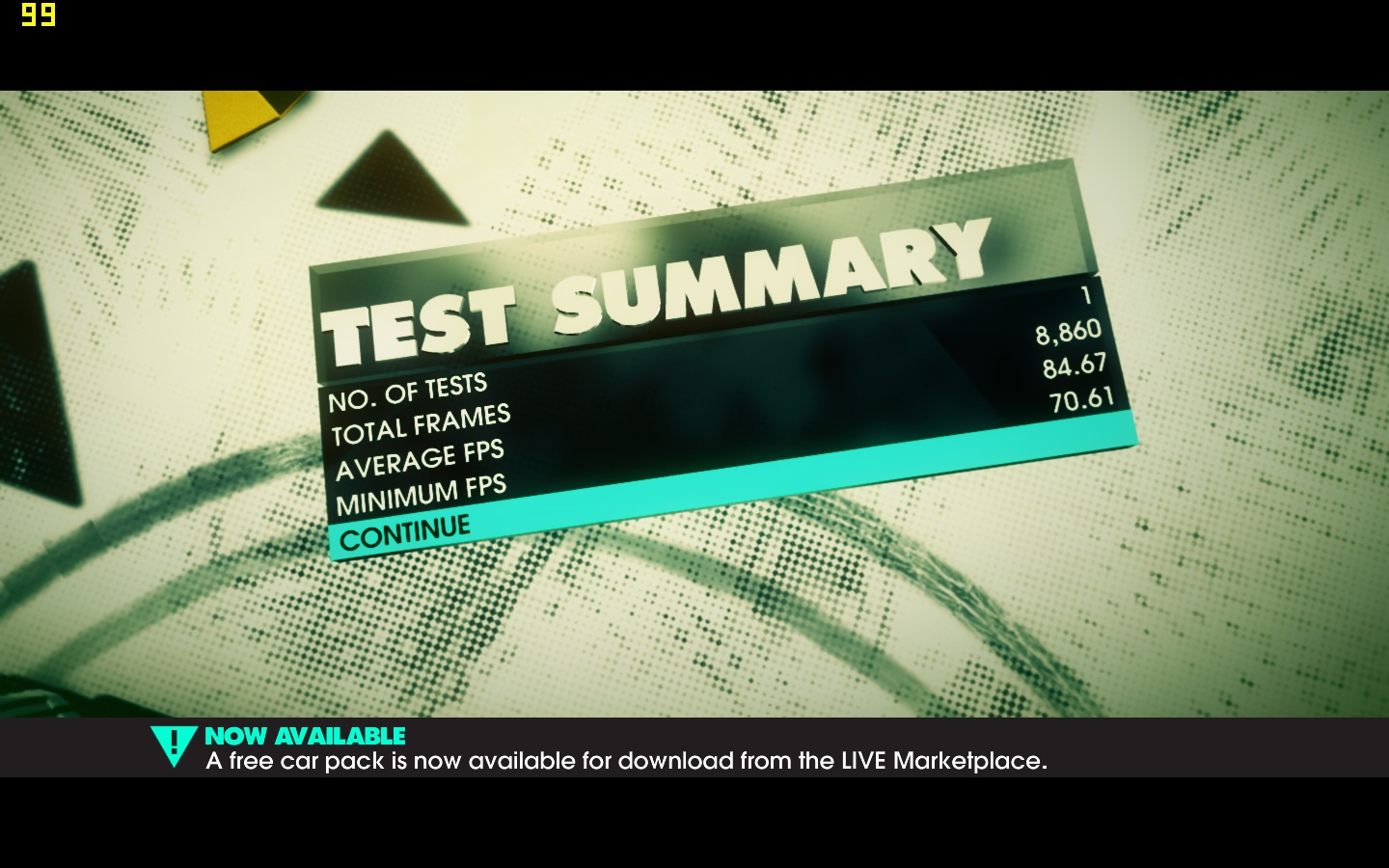

Dirt3 ไม่ต้องพูดถึงครับทะลุ 84.67เฟรมเรตกันไปครับ

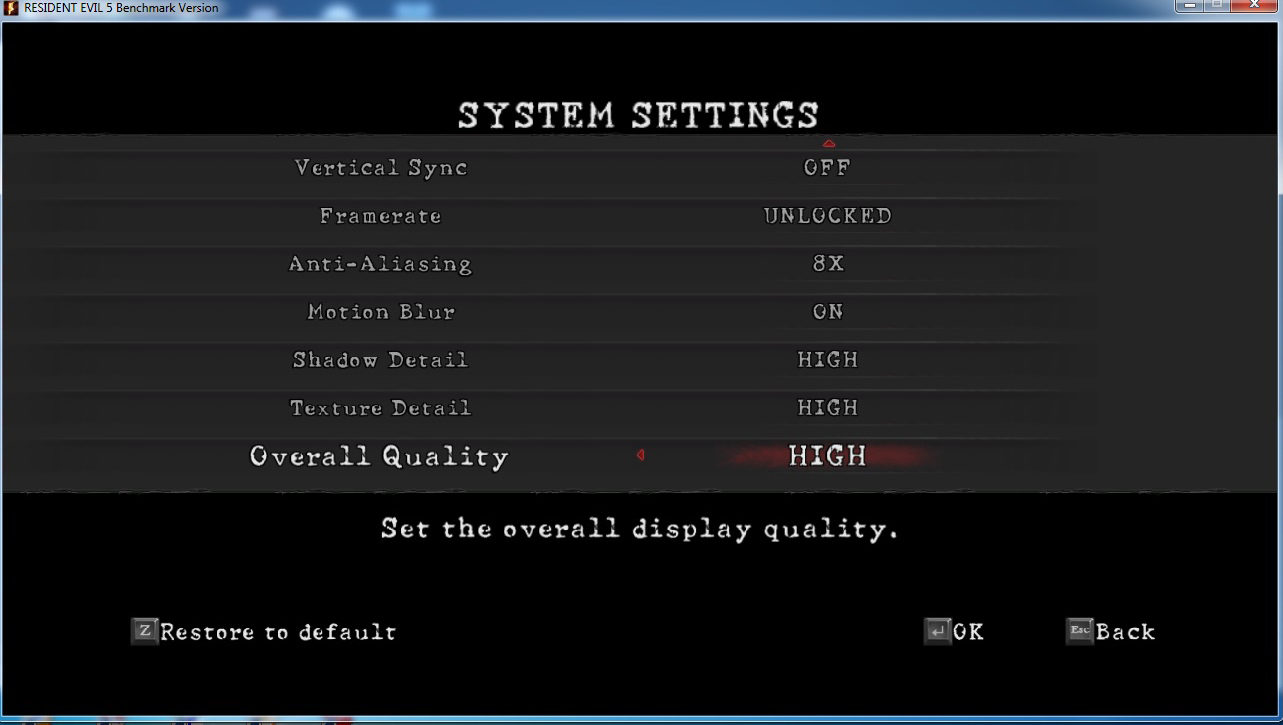

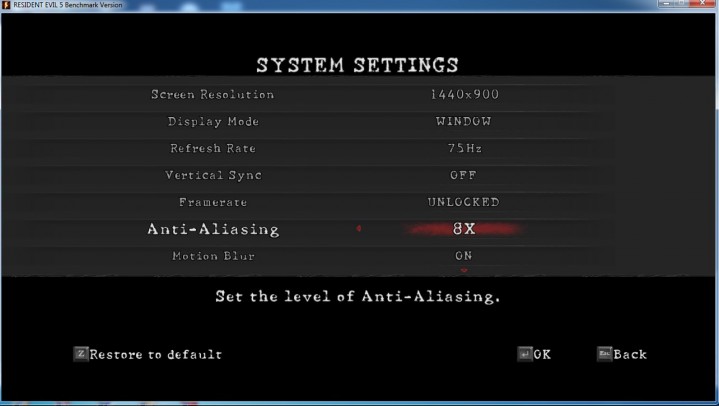

Resident Evil5

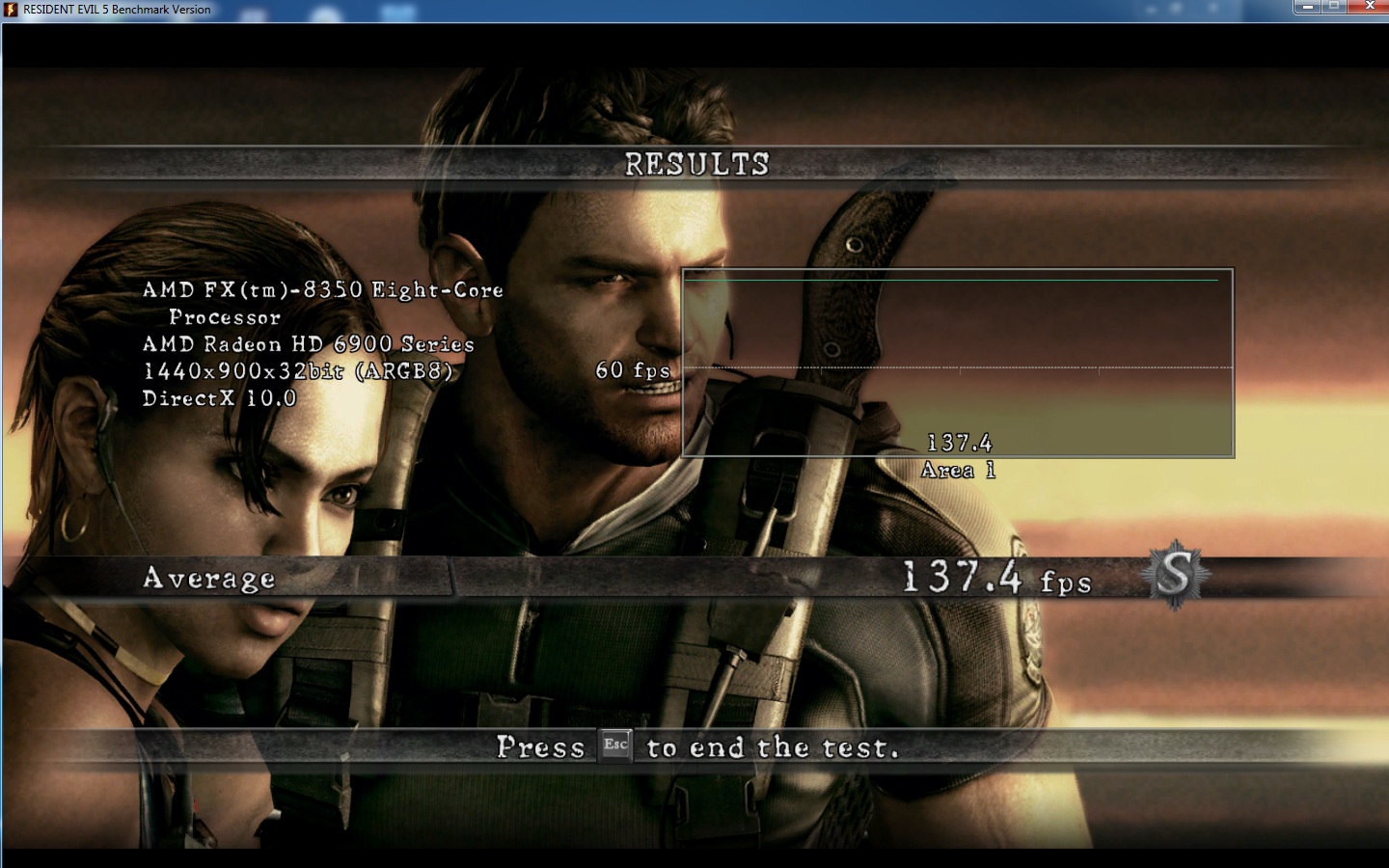

RE5 แรงระดับS กันไปเลยครับ เฟรมเรตแรงกระจาย

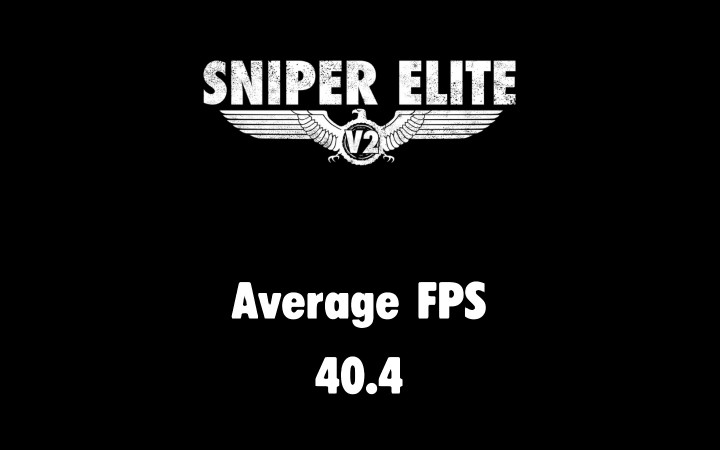

Sniper V2

SniperV2 มีผลมากกับการประมวลผลซีพียูครับ กับ AMD FX-8350 ซึ่งคะแนนเพิ่มมาถึง 10FPS เลยครับ เพราะ AMD FX-8150 ที่ผมเลยเทสไว้ในการ์ดจอ AMD HD6970 เฟรมอยู่ที่ 30ต้นๆเอง แรงขึ้นเยอะเลยครับ

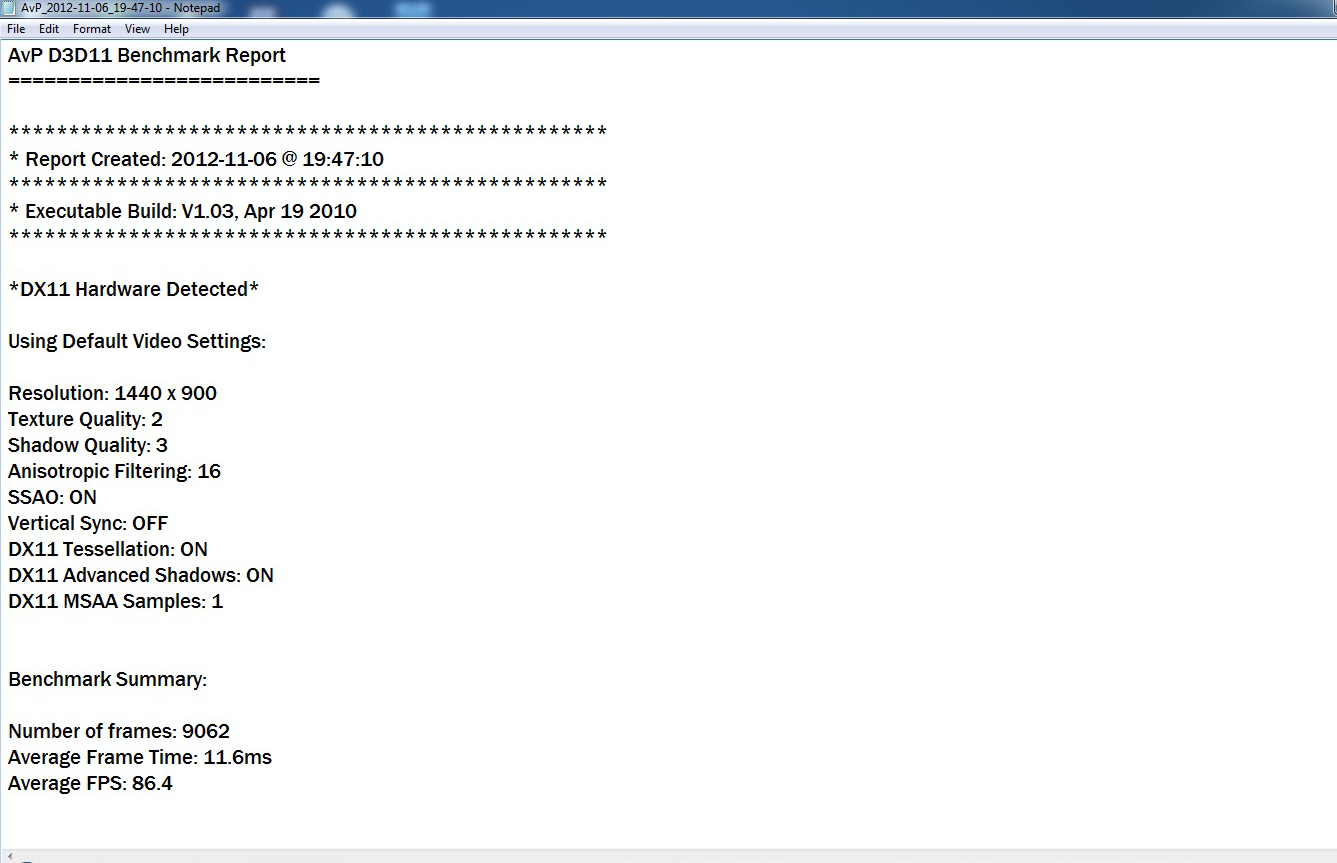

Aliens VS Predator

AVP DX11 ก็แรงทะลุ 86.4FPS กันเลยทีเดียวครับ

ก็จบกันไปครับกับประสิทธิภาพในการเล่นเกมส์สำหรับบรรดาคอเกมส์โหดๆกับการเลือกเมนบอร์ดคู่ใจมาประจำการ

ก็มาถึงบททดสอบในช่วงท้ายกันแล้วครับกับเมนบอร์ด ECS A970M-A DELUXE เรามาดูประสิทธิภาพในการโอเวอร์คล๊อกกันหน่อยครับว่าจะเป็นเช่นไรจับกดกันไปครับกับความเร็วที่ 5.176Ghz ว่าจะไปได้ขนาดไหนกับเมนบอร์ด ECS A970M-A DELUXE พระเอกของเราในวันนี้

Overclocked 5.176Ghz Results

จัดไปครับความเร็ว 5.176Ghz ที่เมนบอร์ด ECS A970M-A DELUXE ทำออกมาได้โดยไม่มีวูบไม่มีดับกันหน้าตาเฉยเลยครับ แรงกันจริงๆครับทั้งสวย ทั้งแรง โอ้ สุดยอด

SuperPI 1MB 5.176Ghz Results

SuperPI 1MB ความเร็วอยู่ที่ 17.581วินาทีครับ

Validate ผ่านกันไปได้ครับผมที่ 5.176Ghz

Maximum Overclocked 5.25Ghz Results

ลองอัดเต็มที่ส่งท้ายที่ 5.25Ghz ครับผม อิอิ กำ @!*&%$#(!+_@(

Conclusion

…ก็มาถึงบทสรุปในช่วงท้ายกันแล้วนะครับกับการทดสอบเมนบอร์ด ECS A970M-A DELUXE ที่วันนี้ต้องบอกว่าประทับใจครับเพราะว่าถึงแม้จะเป็นเพียงแค่ชิบเซ็ต970 ก็สามารถจะเล่นที่ความเร็วซีพียูสูงๆที่4.86Ghz ได้อย่างมีสเถียรภาพ โดยไม่มีอาการตัดการทำงานของเมนบอร์ดออกมาให้เห็นเลยสักครั้งครับหรือพูดง่ายๆคือไม่ดับนั่นเองถือว่าเฟสไฟทั้ง7เฟสกับ Solid Capacitor ที่ทาง ECS บอกว่ามีประสิทธิภาพทั้งในการโอเวอร์คล๊อกและเสถียรภาพในการใช้งานนั้นมีประสิทธิภาพอย่างแท้จริงสมกับที่การันตีไว้ครับผมแม้กระทั่งการโอเวอร์คล๊อกที่ความเร็วสูงสุดที่ 5.1-5.2Ghz ก็สามารถทำได้ไม่ยากเลยครับ เซ็ตกันในไบออสบูตเข้าวินโดว์กันได้ง่ายๆไม่ต้องใช้โปรแกรมช่วยแต่อย่างใดเลยหรือพูดสั้นๆคือจูนง่ายมากๆ เพราะเมนบอร์ดนั้นมีฟังชั่น M.I.X.B ในการเซ็ตค่าต่างๆซึ่งทำได้ง่ายไม่ยุ่งยากระบบไฟต่างๆก็ดูง่ายครับหรือถ้าท่านเป็นมือใหม่ไม่เข้าใจเรื่องโอเวอร์คล๊อกตัวเมนบอร์ดก็มีฟังชั่น ECS EZ BIOS ที่สามรถปรับแต่งความแรงหรือประหยัดพลังงานได้แบบไม่ต้องจูนให้เสียเวลา ในส่วนของโปรแกรมในระบบปฏิบัติการก็มีโรแกรม eOC - Easy Over Clock Utility ไว้ให้ท่านได้ใช้งานกันอีกด้วย พูดได้เลยครับว่า ECS A970M-A DELUXE นั้นให้ฟีเจอร์การใช้งานต่างๆมาเยอะเหมือนกับเหมือนบอร์ดรุ่นใหญ่เลยทีเดียวแถมเพิ่มความปลอดภัยให้กับเมนบอร์ดด้วยระบบป้องกันไฟ ESD และเอาใจคนรักความสะอาดด้วยการเพิ่มซิงค์สูงป้องกันฝุ่น Anti Dust Shield(ADS) ซึ่งป้องกันฝุ่นที่เข้าไปรบกวนซ๊อกเก็ต PCI-E และ Memory กันอีกด้วยครับ ใส่ใจกันทุกรายละเอียดจริงๆ แถมราคาก็ไม่แพงอีกต่างหากครับ แบบนี้ต้องจัดรางวัลกันไปสามกระโหลกเต็มๆครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้นะครับ สวัสดีครับ

.

.
