ECS GANK DOMINATION Z87H3-A2X GOLDEN Gaming Motherboard Review

/ บทความโดย: Venom-Crusher , 03/07/2013 00:01, 17,529 views / view in EnglishEN
«»
Share

ecs gank domination z87h3 a2x golden ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 11 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นกลางๆ ที่มาพร้อมกับความงดงาม ความแรง และคุณสมบัติเทพๆสำหรับเหล่าเกมเมอร์ ผสมผสานกันอย่างลงตัวเป็นหนึ่งเดียว จากอีกแบรนด์ดังแห่งวงการไอทีฮาร์ดแวร์อย่าง ECS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ECS GANK DOMINATION Z87H3-A2X GOLDEN มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

s2 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

Specifications

s3 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ECS GANK DOMINATION Z87H3-A2X GOLDEN

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ECS GANK DOMINATION Z87H3-A2X GOLDEN Appearance

Package & Bundle

dsc 6899 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีทองคาดดำกันงดงามครับ

dsc 6900 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

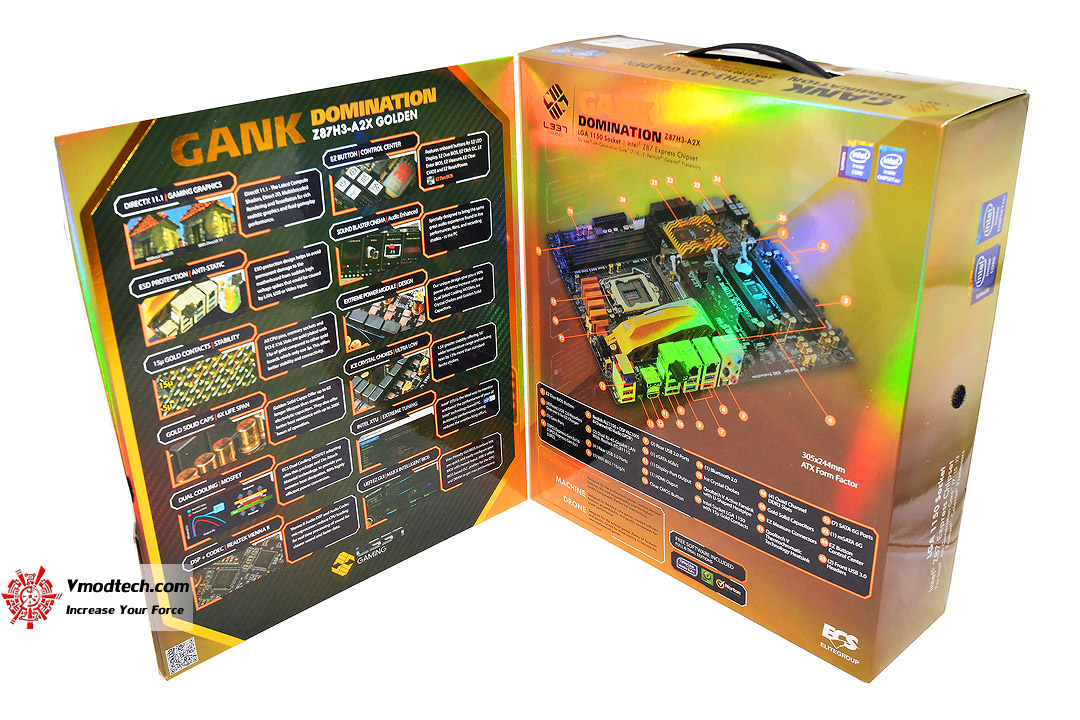

สเป็คต่างๆมากันเพียบ จนต้องเบิ้ลฝากล่องกันถึงสองชั้น

dsc 6901 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 6902 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 6906 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดทองหรูหราดุดัน ตามคอนเซปต์บอร์ดตระกูลทองคำของ ECS ครับ

dsc 6908 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

สวยงามทุกมุมมองครับ

dsc 6911 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำเงา คาดหลังซ็อคเกตทองคำสวยงามครับ

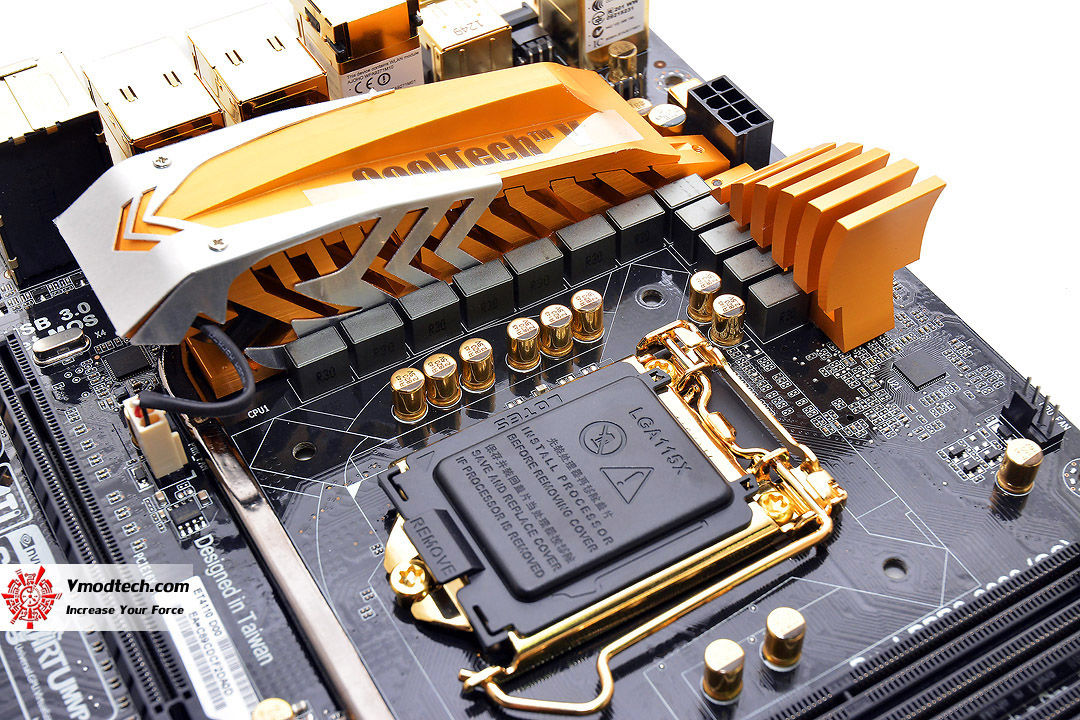

dsc 6914 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 6917 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

หน้าตาซิงค์ภาคจ่ายไฟรุ่นใหม่ QOOLTECH V อันงดงาม

dsc 6920 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

dsc 6921 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับซิงค์รุ่นใหม่ล่าสุดตัวนี้

dsc 6923 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 64GB ครับ

dsc 6926 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามทองแวววาวกลมกลืนกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

dsc 6928 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

SATA3 6.0GB/s 7 ช่องทาง จัดเต็มครับ

dsc 6935 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI 2 Ways และ CrossFireX 3 Ways ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทาง และ PCI 32 bits อีก 1 ช่องทางครับ

dsc 6931 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

สวิทซ์ออนบอร์ดต่างๆมากันเพียบ คอ Extreme ชื่นชอบใช้งานสะดวกกันอย่างแน่นอน

dsc 6938 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

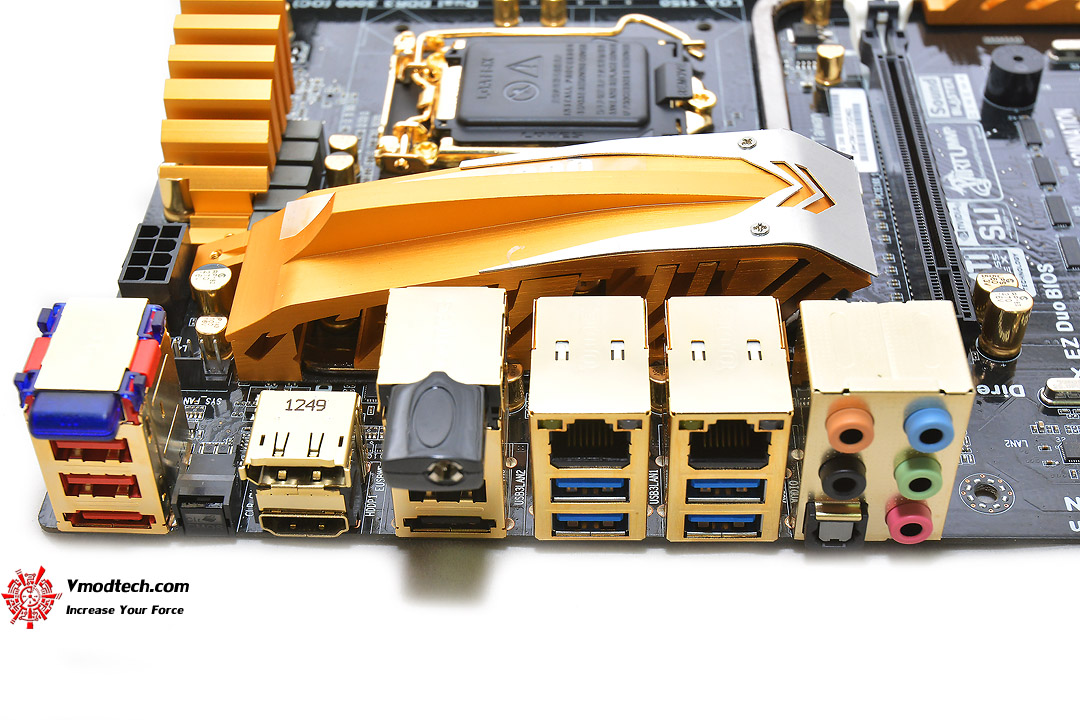

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ แถมยังมี Wi-Fi , Bluetooth และ Dual GIGABIT LAN ให้อีก จัดเต็มจริงๆครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ECS GANK DOMINATION Z87H3-A2X GOLDEN
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ Default
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 7759 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.800 GHz Bclk 100MHz

NB Freq. 4,300MHz DDR3 2,666MHz 10-12-12-28-1T

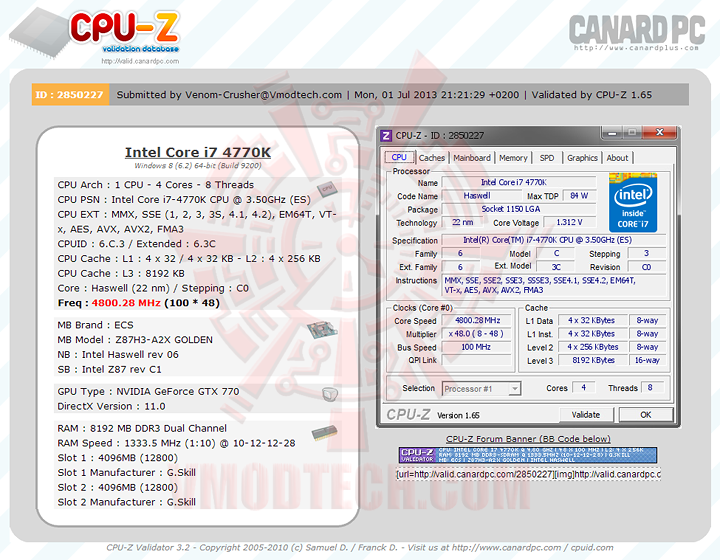

validate ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

Validation link >>Click<<

c1 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

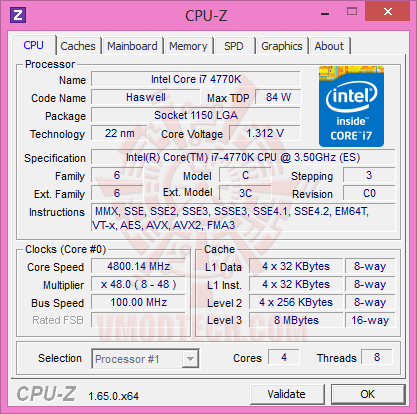

วันนี้เรามาลอง 4.8GHz กับไฟ VCORE ต่ำๆเพียง 1.312V กันบ้างนะครับ

c2 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

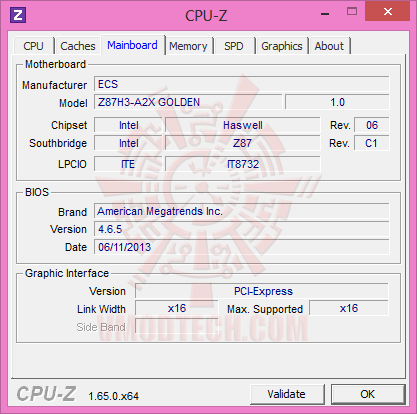

c3 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

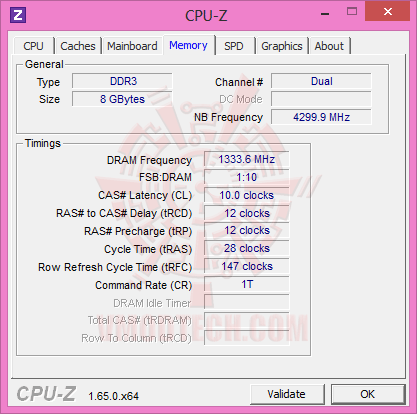

c4 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

c5 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

c6 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

c7 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

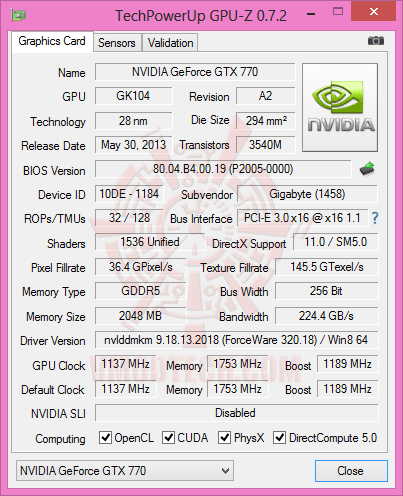

GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ Default กันบ้างครับงานนี้

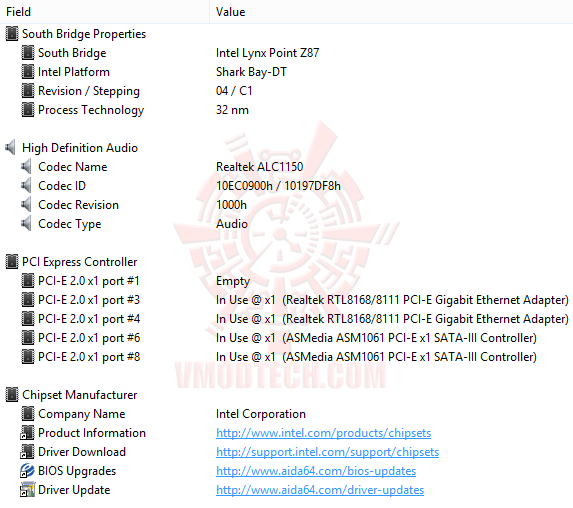

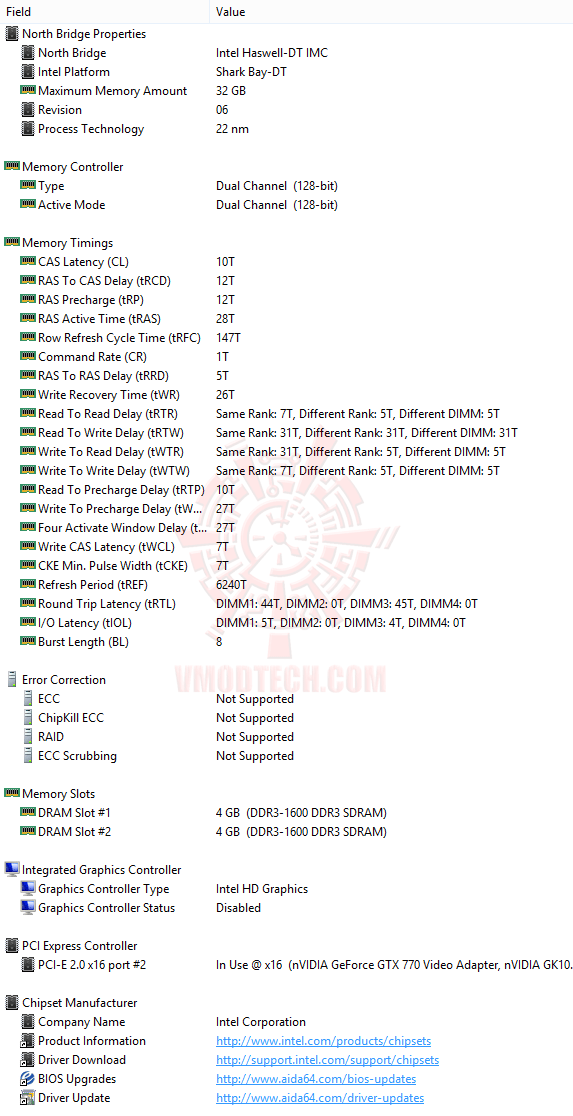

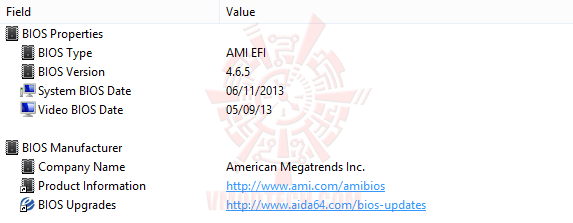

System Properties in AIDA64 Extreme Edition

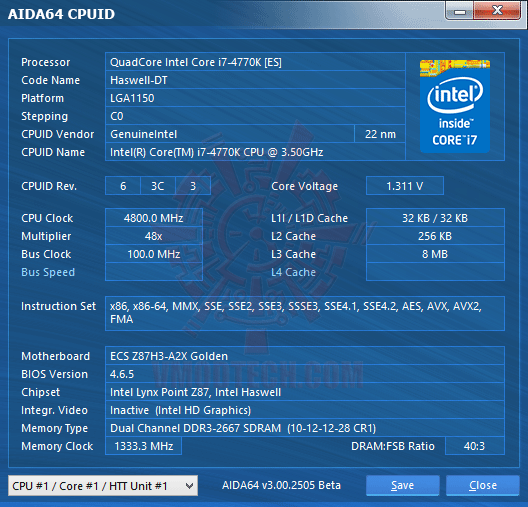

ed1 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

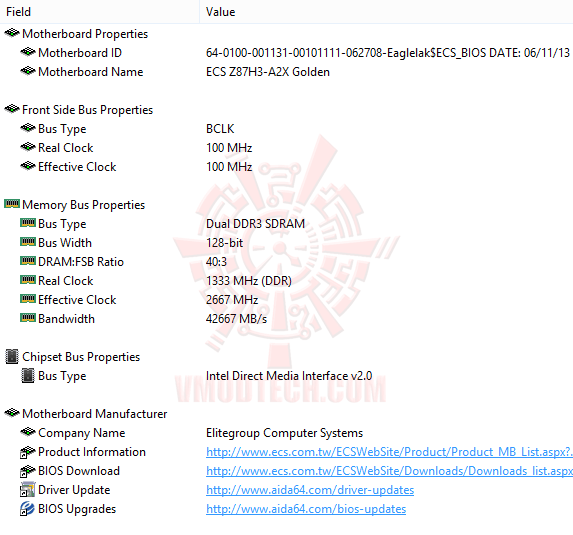

ed2 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ed3 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ed4 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ed5 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

hpi 2 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

(Click ScreenShot to Enlarge)

แรงเล่นง่ายเสถียรกันดี สำหรับมาเธอร์บอร์ดรุ่นนี้ครับ

————————————————–

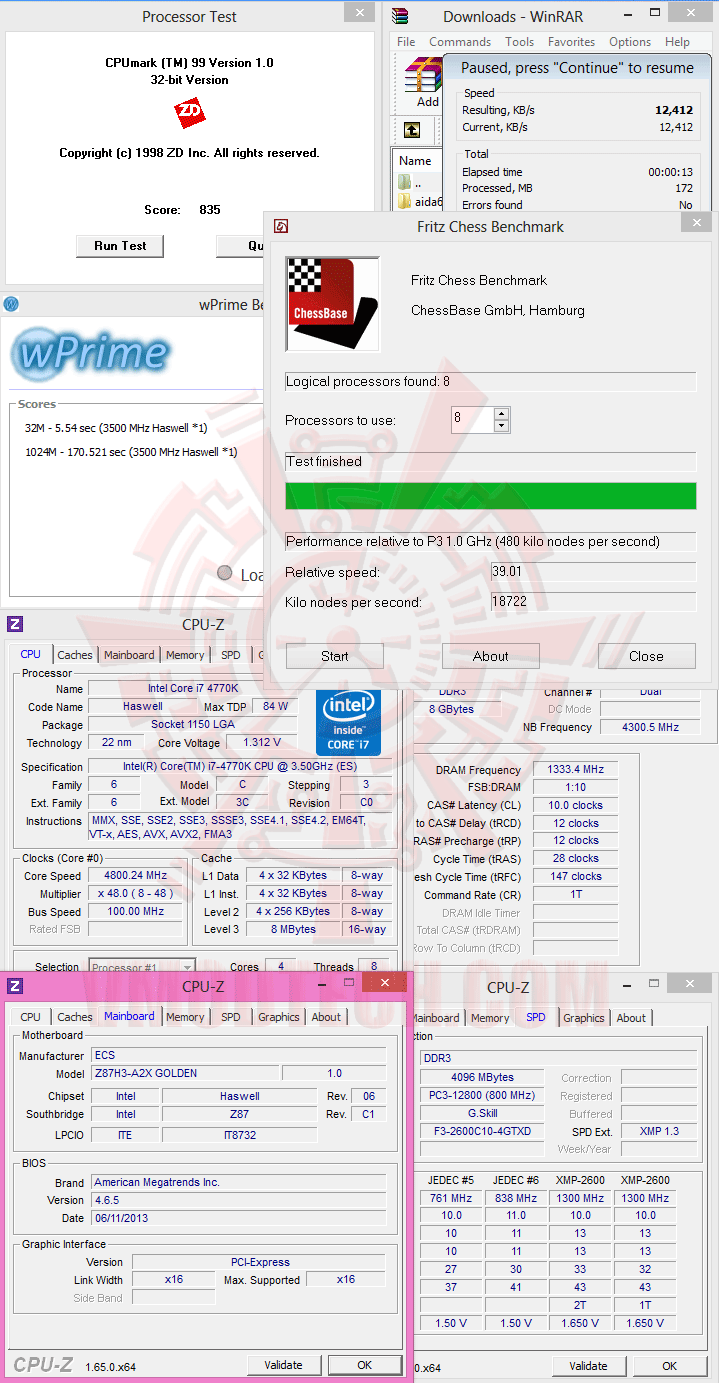

WinRAR5.00 beta6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v1 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

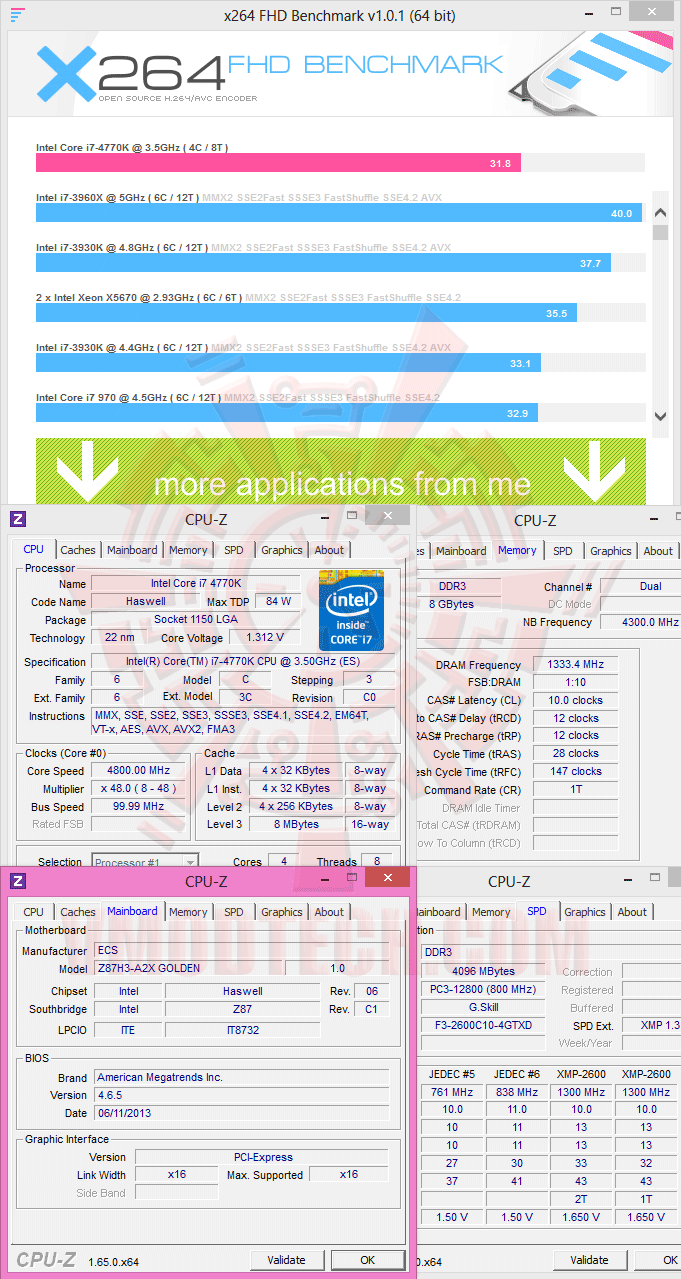

X264 FHD Benchmark

x264 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

แค่ 4.8GHz X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 31.8 FPS

CINEBENCH R9.5

c95 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

CINEBENCH R10

c10 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

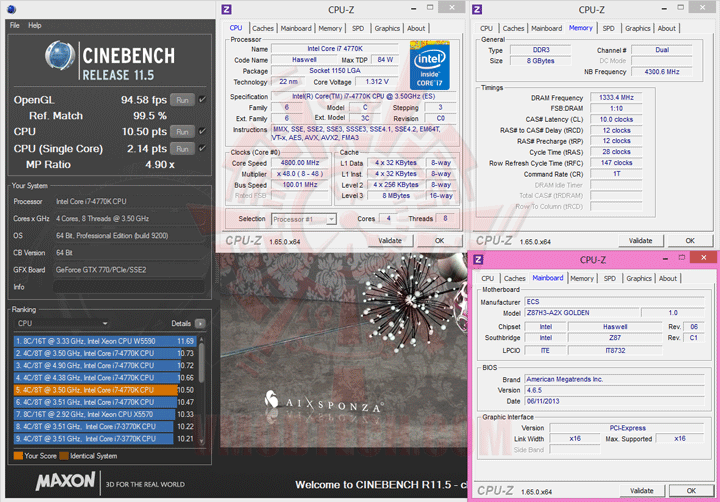

CINEBENCH R11.5

c115 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

Cinebench Series ก็แรงใช้ได้เลยครับ

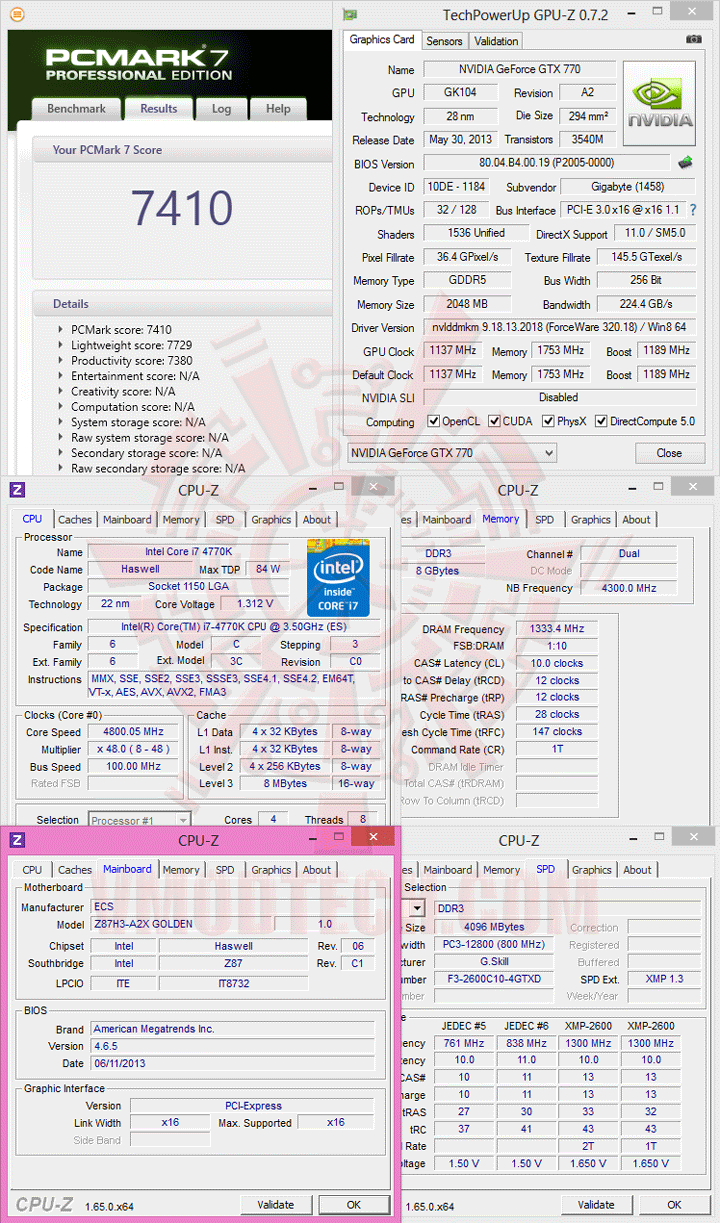

PCMark 7

pcm7 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

แรงใช้ได้เช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

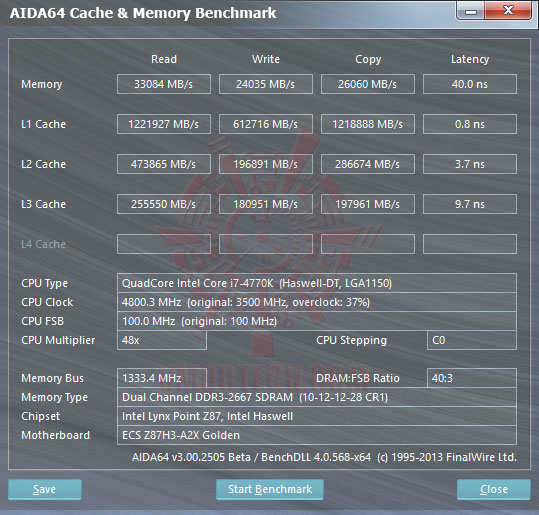

AIDA64 Cache & Memory Benchmark

ee1 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

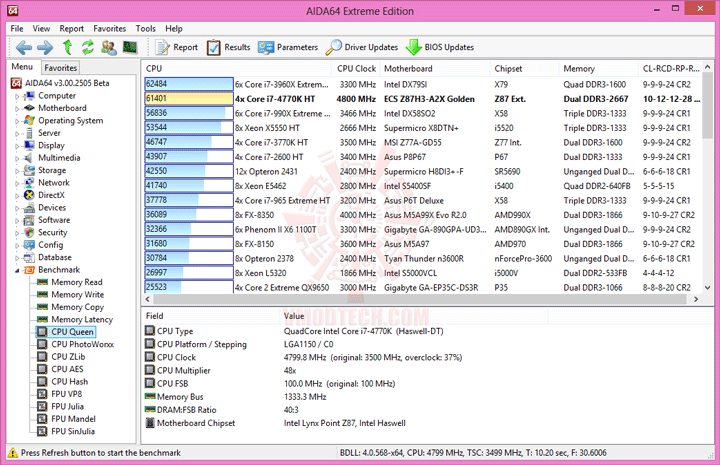

CPU Queen

e2 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

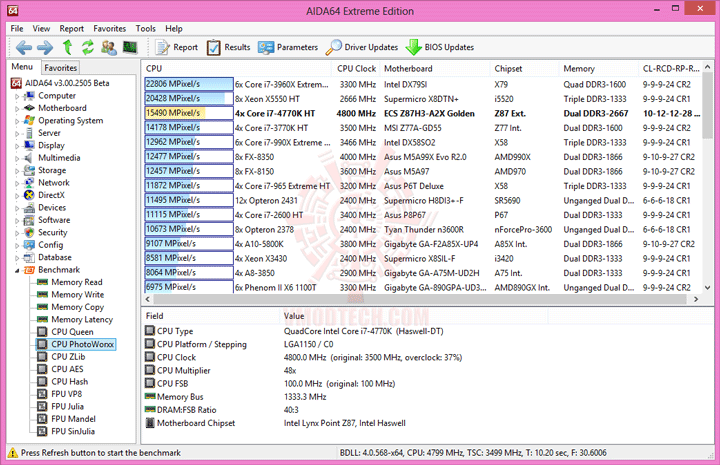

CPU PhotoWorxx

e3 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

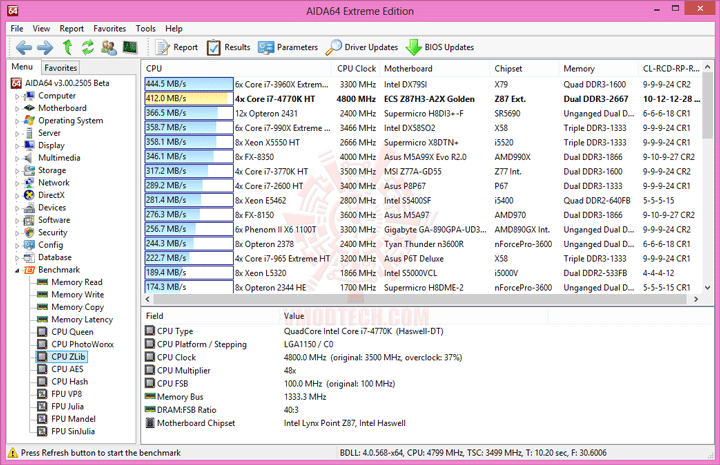

CPU ZLib

e4 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

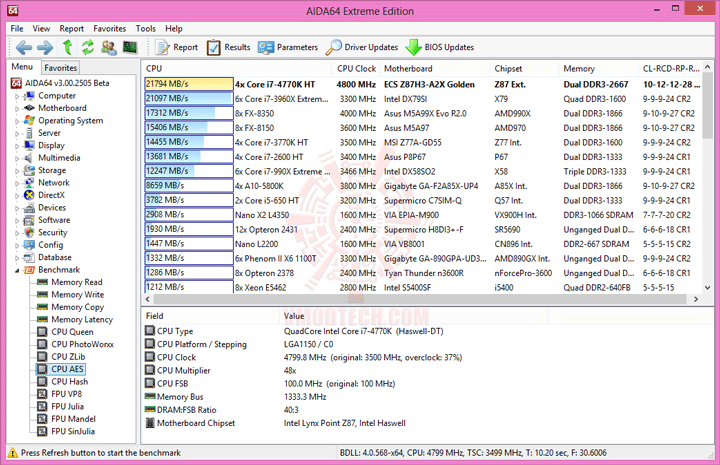

CPU AES

e5 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

CPU Hash

e6 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

FPU VP8

e7 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

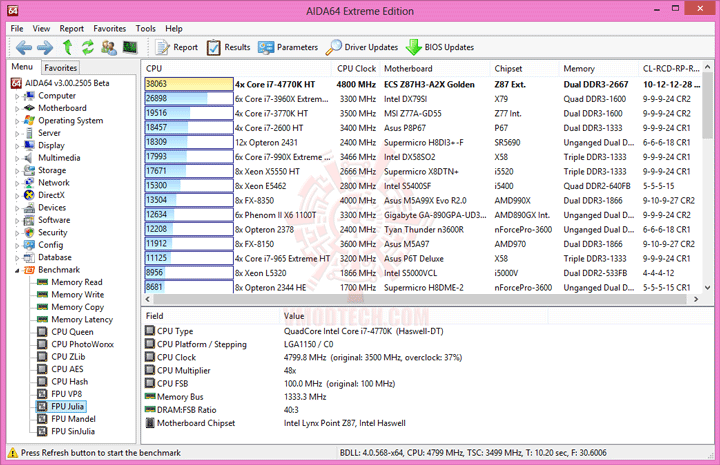

FPU Julia

e8 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

FPU Mandel

e9 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

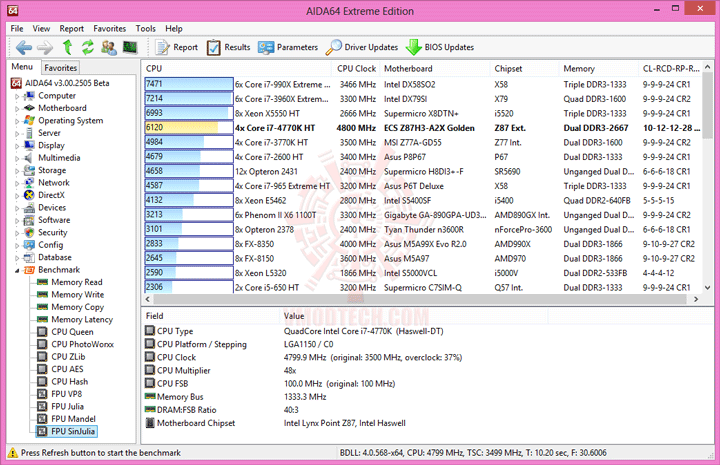

FPU SinJulia

e10 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

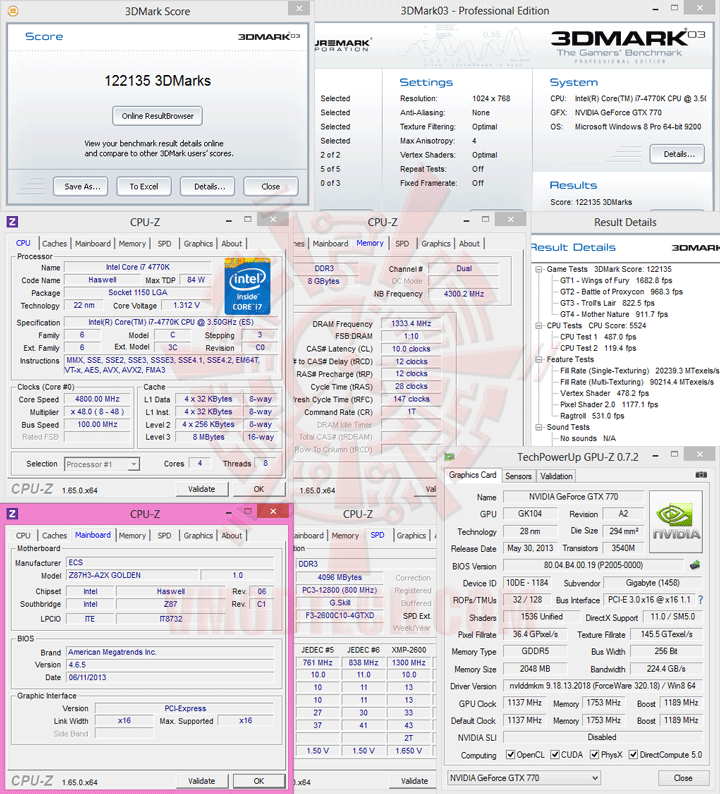

3DMark 03

03d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

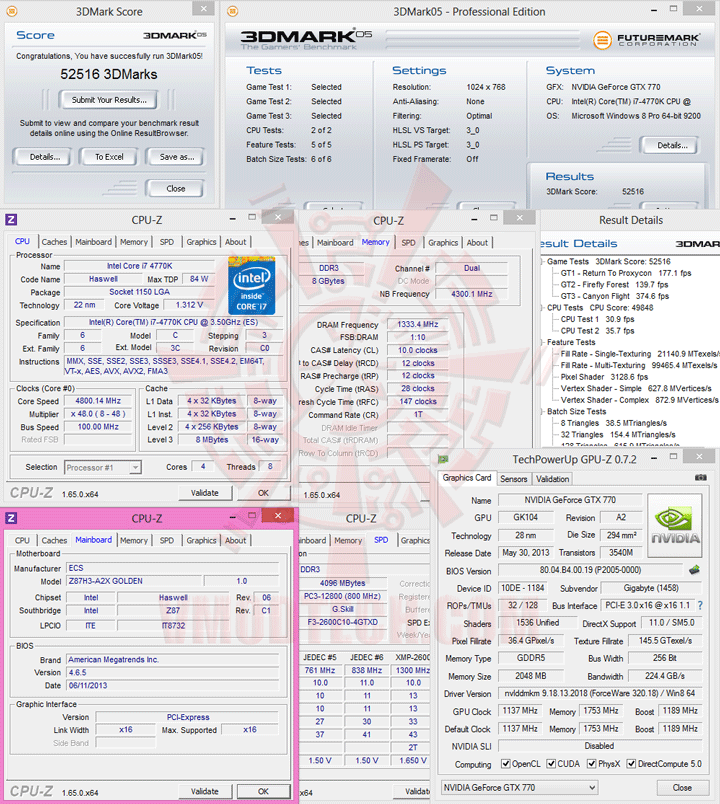

3DMark 05

05d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

3DMark 06

06d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

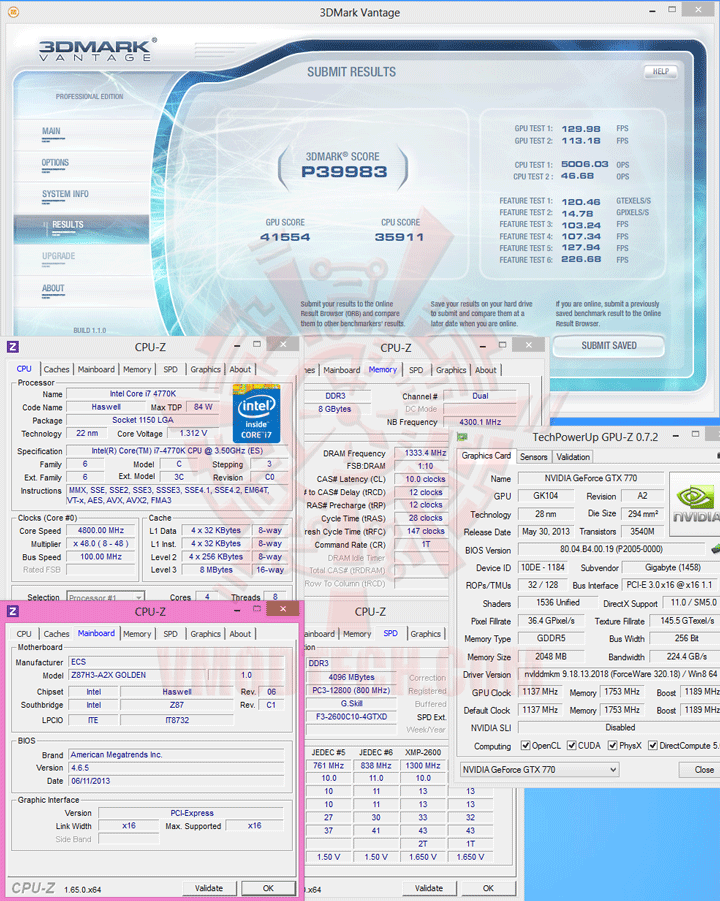

3DMark Vantage

07d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

3DMark 11

11d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

3DMark

13d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE GTX 770 2GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

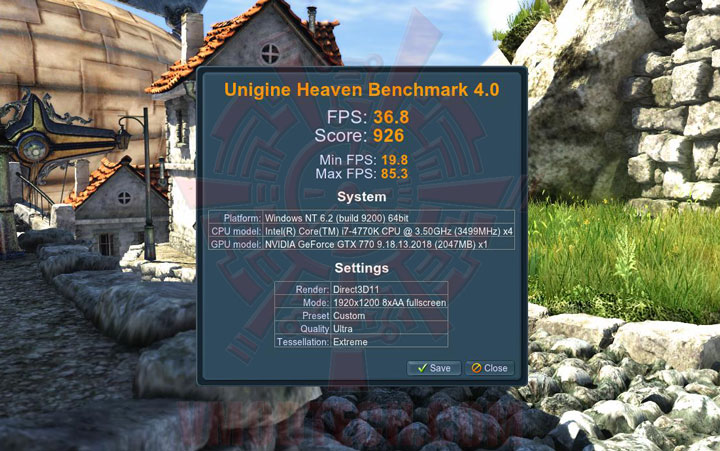

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 36.8 FPS

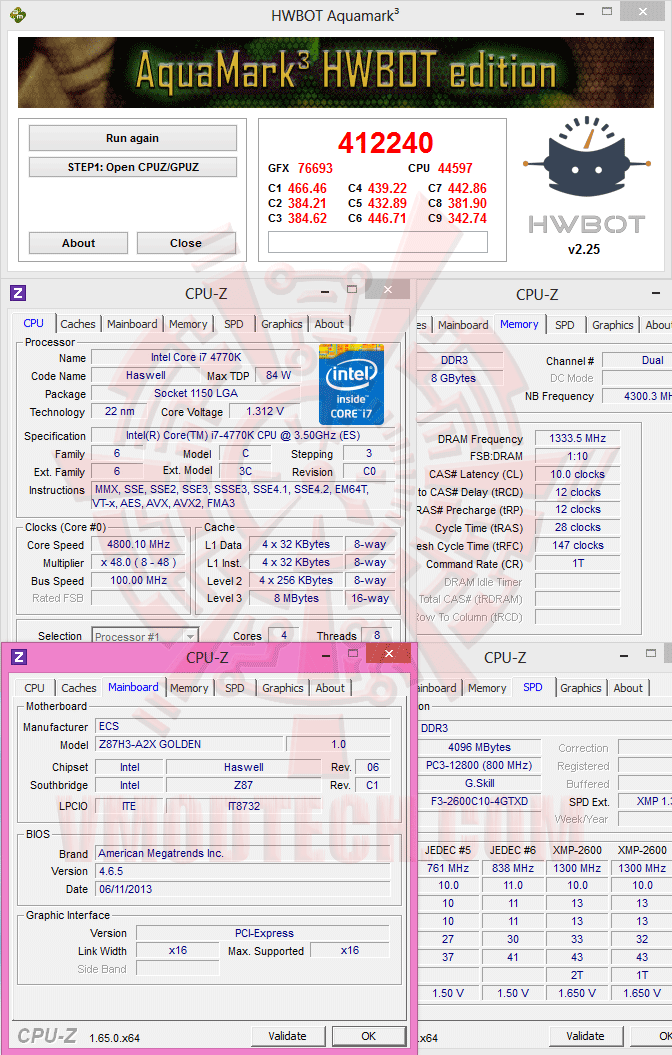

AquaMark3 HWBOT edition

15d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16d ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

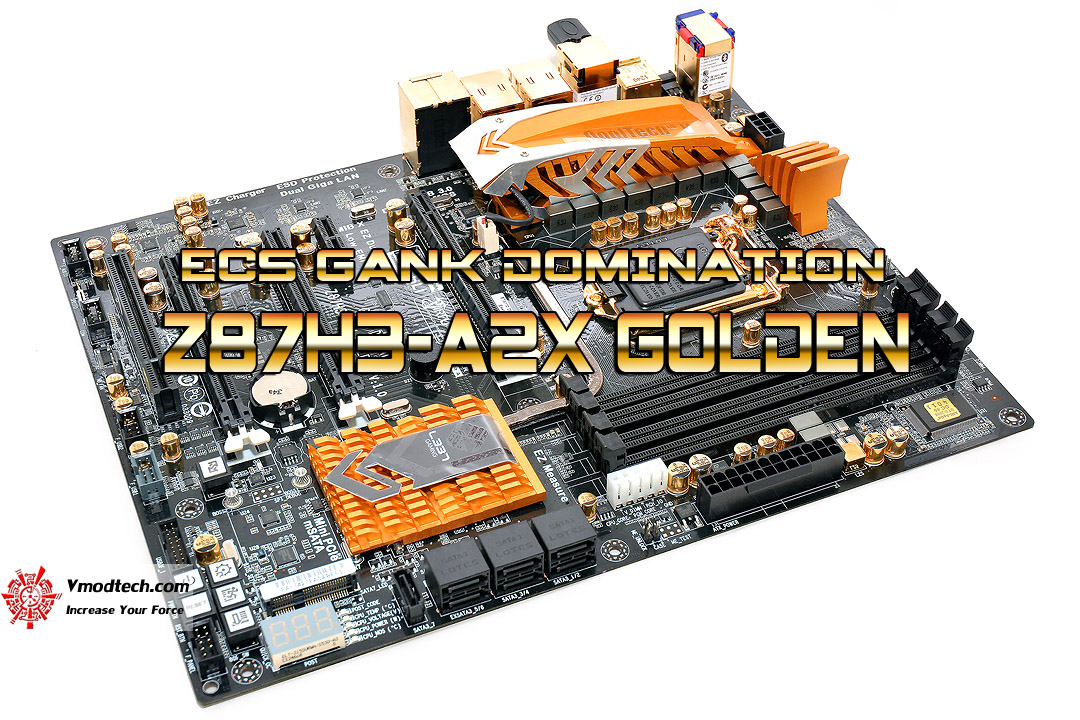

dsc 69066 ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ECS GANK DOMINATION Z87H3-A2X GOLDEN ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความงดงามหรูหราในราคาประหยัดที่มาพร้อมกับ Features ต่างๆทั้งสำหรับ Gamer และนักโอเวอร์คล็อคที่มากันแบบจัดเต็ม โดยความสามารถในการโอเวอร์คล็อคก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,800MHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา  ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาที่ไม่แพง ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Reviewvmod award value good ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Reviewvmod award innovation good ECS GANK DOMINATION Z87H3 A2X GOLDEN Gaming Motherboard Review

.
