ECS H67H2-I Mini-ITX Motherboard Review

/ บทความโดย: tpp , 23/02/2011 00:07, 8,039 views / view in EnglishEN
«»
Share

dsc 0310 1 ECS H67H2 I Mini ITX Motherboard Review

สวัสดีอีกครั้งครับสมาชิก Vmodtech.com คืนนี้เป็นคิวรีวิว Motherboard Mini-ITX Socket LGA1155 จาก ECS ครับ โดยคราวนี้ก็เป็น Motherboard Socket LGA1155 ปาเข้าไปลำดับที่ 21 ที่ทางเราได้ทำการทดสอบไปแล้วนะครับ และสำหรับ ECS H67H2-I นั้นจะพิเศษตรงที่มีขนาดเล็กจิ๋วแค่ฝ่ามือเพียงเท่านั้น คาดว่าบริษัทผู้ผลิตคงคาดหวังว่าจะเป็น Motherboard สำหรับ Home Theater PC ประสิทธิภาพสูงนั่นเอง มาชมสเปกคร่าวๆจากหน้าเว็บผู้ผลิตกันก่อนครับ

ECS Website

feature ECS H67H2 I Mini ITX Motherboard Review

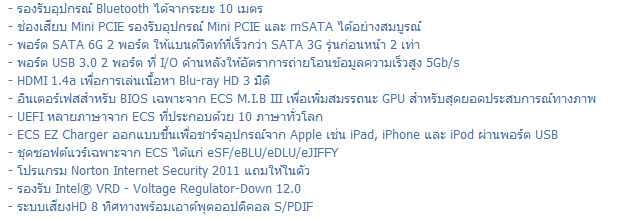

เล็กพริกขี้หนูจริงๆเลยครับ Feature ที่มีมานี่เพียงพอต่อความต้องการด้าน Home Entertainment กันสุดๆ

.

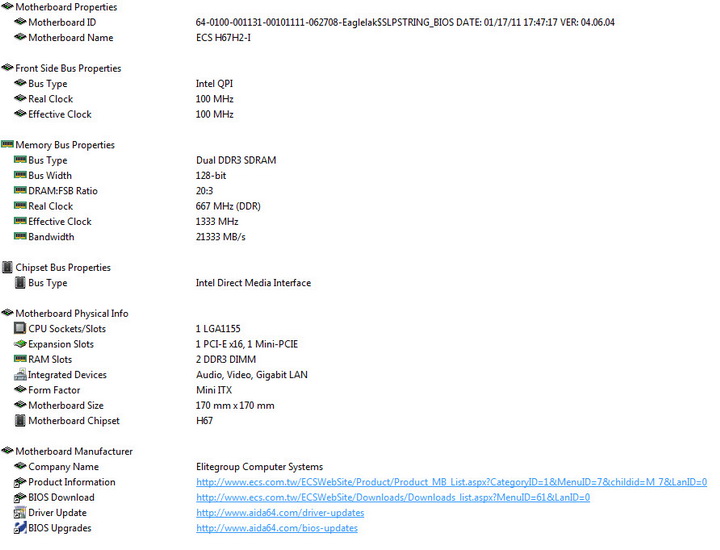

Aida Details

aida detail1 ECS H67H2 I Mini ITX Motherboard Review.
ในส่วนของ Graphic ครับ
aida5 hd ECS H67H2 I Mini ITX Motherboard Review

.

.

————————————————–

.

Mother Board Appearance

.

dsc 0310 ECS H67H2 I Mini ITX Motherboard Review

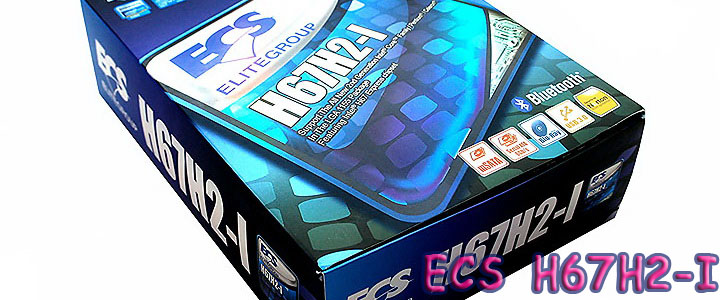

กล่องสีสรรเคร่งขรึมจริงๆครับ

.

dsc 0318 ECS H67H2 I Mini ITX Motherboard Review

ตามด้วยการพลิกด้านหลังกล่อง บรรยายสรรพคุณมาเต็มพิกัด

.

dsc 0321 ECS H67H2 I Mini ITX Motherboard Review

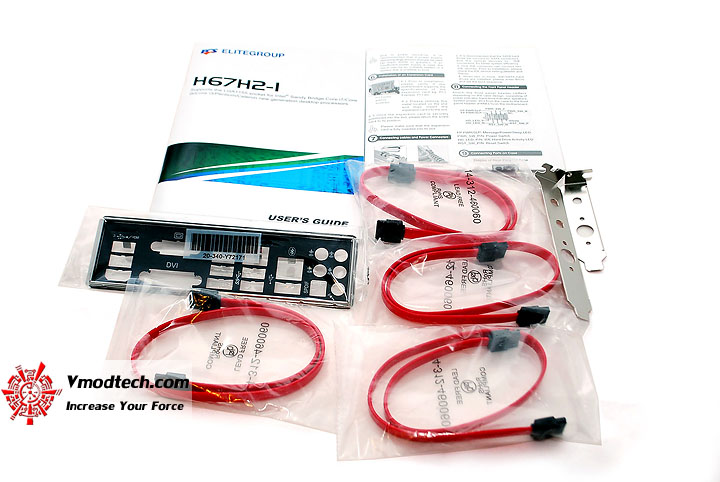

อุปกรณ์ที่แถมมากับตัวมาเธอร์บอร์ดสมกับเป็นรุ่นเล็กๆจริงๆครับ มาเท่าที่ใช้งานได้ อิอิ

.

dsc 0325 ECS H67H2 I Mini ITX Motherboard Review

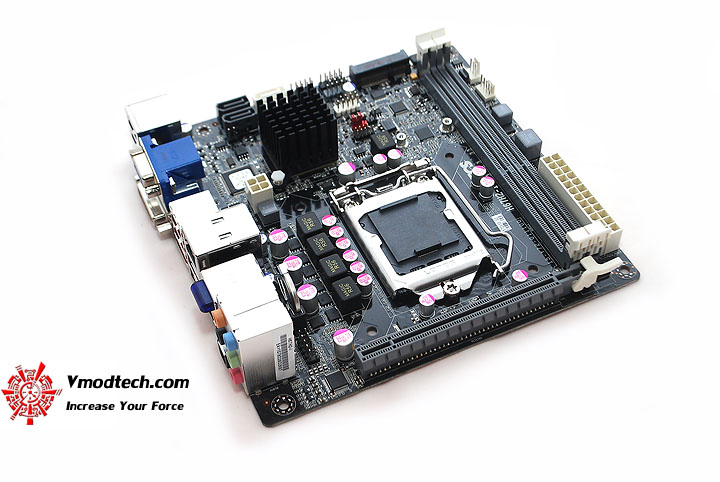

มาดูมุมนี้ครับ เห็นบอร์ดเต็มๆ สังเกตุนะครับว่ามีช่อง PCIX หรือว่าช่องเสียบการ์ดจอมาให้ตั้งหนึ่งช่อง แล้วนี่ถ้าเสียบการ์ดไปบอร์ดคงเหลือตัวนิดเดียวครับ

.

dsc 0326 ECS H67H2 I Mini ITX Motherboard Review

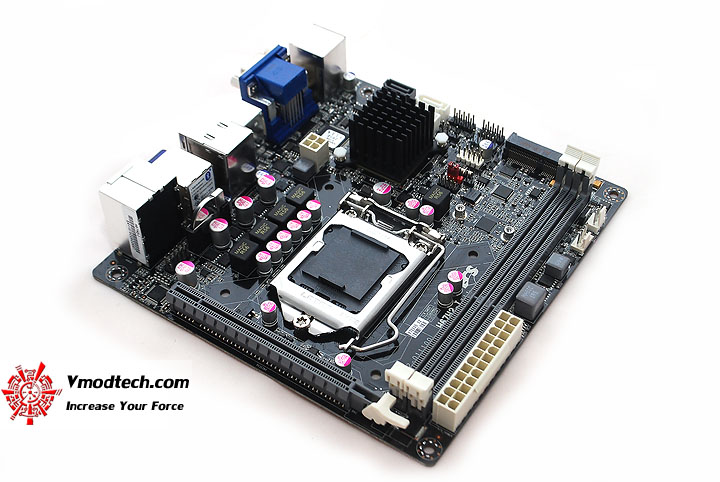

งามสมตัว

.

dsc 0328 ECS H67H2 I Mini ITX Motherboard Review

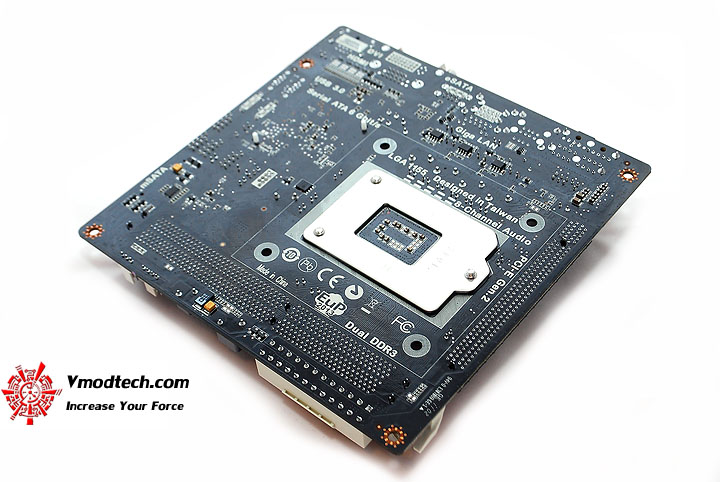

พลิกดูด้านหลังนี่เห็นแว๊ปๆว่า Lotes นะครับ

.

dsc 0330 ECS H67H2 I Mini ITX Motherboard Review

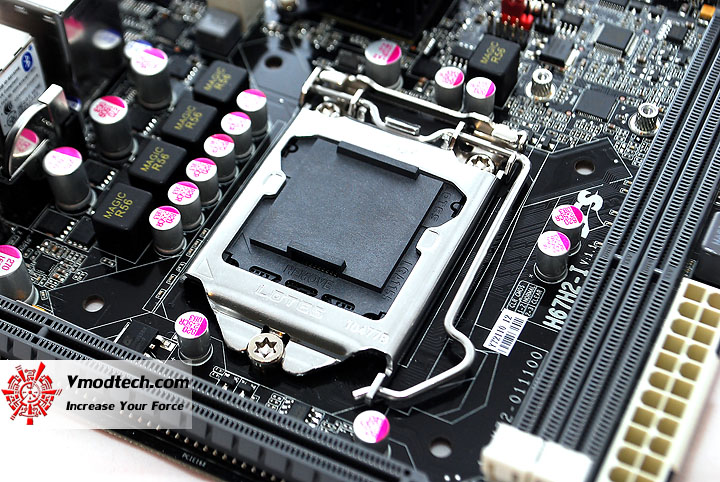

จริงด้วย บอร์ดจิ๋วเดียวยังเลือกใช้ Lotes แจ๋ม
.

dsc 0331 ECS H67H2 I Mini ITX Motherboard Review

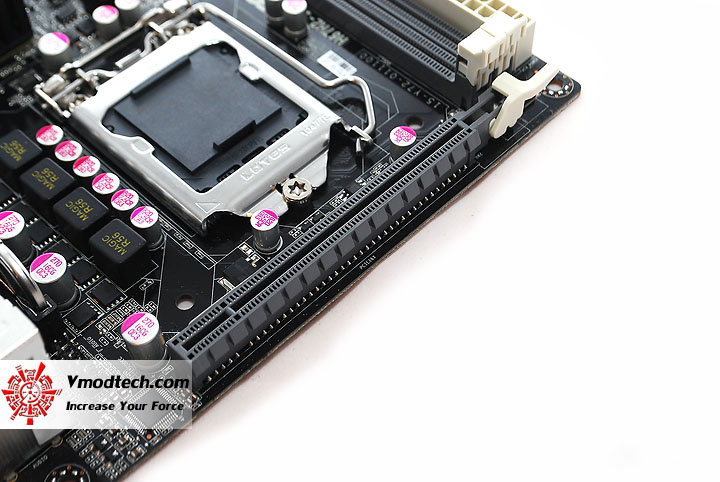

ชัดๆกับช่องเสียบการ์ดจอเพิ่ม

.

dsc 0332 ECS H67H2 I Mini ITX Motherboard Review

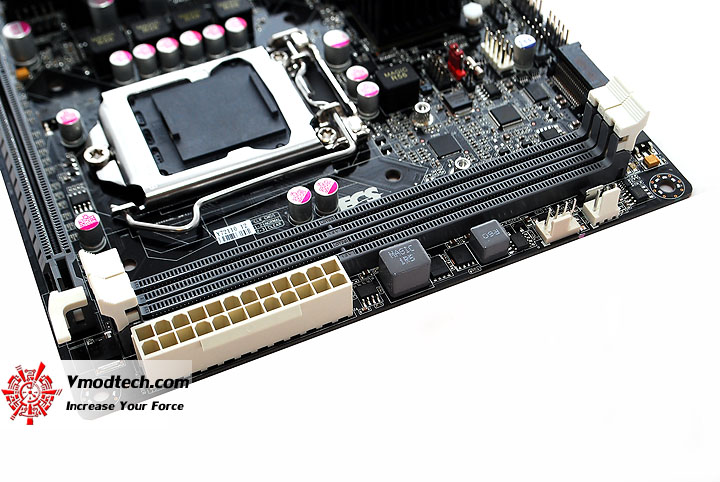

Slot แรมสองช่อง เพียงพอต่อความต้องการ
.

dsc 0333 ECS H67H2 I Mini ITX Motherboard Review

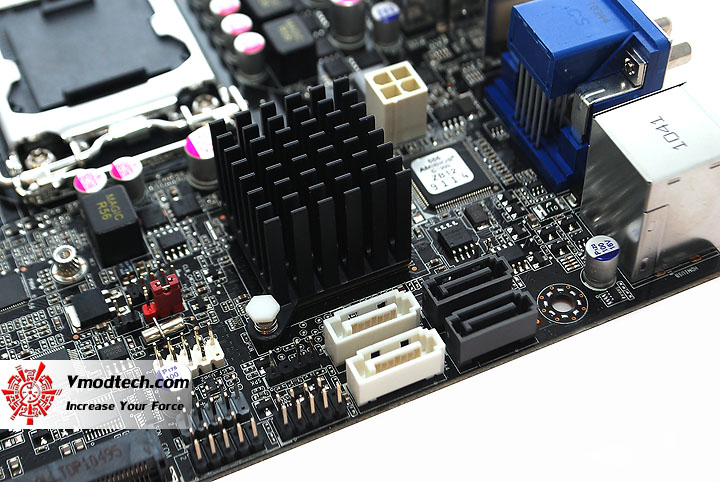

บริเวณช่องเสียบ SATA ครับ ให้มากันสี่ช่อง ด้านซ้ายจะเป็น Front Panel Pin นะครับ สำหรับต่อสายไปยังสวิทซ์หน้าเคส
.

dsc 0337 ECS H67H2 I Mini ITX Motherboard Review

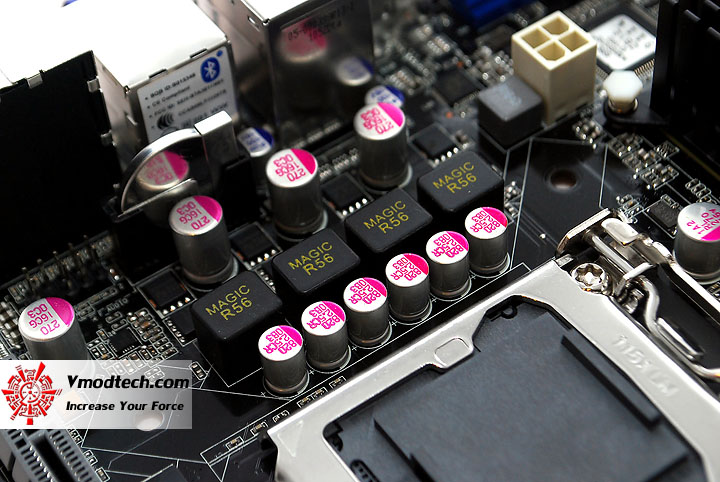

ภาคจ่ายไฟ CPU จุ๋มจิ๋มน่ารักดีครับ
.

dsc 0342 ECS H67H2 I Mini ITX Motherboard Review

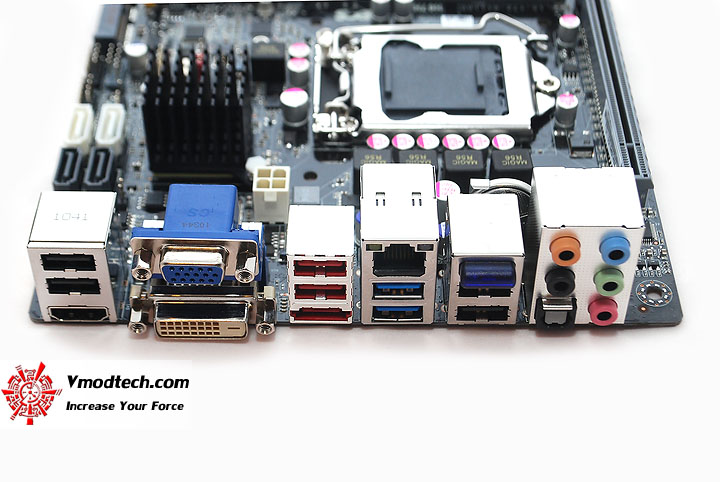

Back Panel ครบครันทุกการใช้งานครับ โดยเฉพาะอย่างยิ่งด้าน Graphic มากันถึงสามรูปแบบ HDMI, DVI และไม่ลืม D-Sub ส่วนสีฟ้าๆที่สองจากขวามือ คือ ตัวรับสัญญาณ Bluetooth ครับ รุ่นใหญ่กว่ายังอายเลย

.

————————————————–

.

Testing Configuration

.SYSTEMS
.CPU ..Intel® Sandy Bridge Core™ i7 2600K
.Motherboard ..ECS H67H2-I Mini-ITX
.Memory ..G.Skill RipjawsX F3-17000 CL9D-4GBXL 2GB x 2 ………………………
.Graphic Card
..Intel HD Graphics 3000
.Harddisk ..WD 500 GB
.CPU Cooler ..Stock Heatsink
.Power Supply ..SilverStone Strider 1000W
.Operation System
..Windows 7 Ultimate 32 bit

.

dsc 0322 ECS H67H2 I Mini ITX Motherboard Review

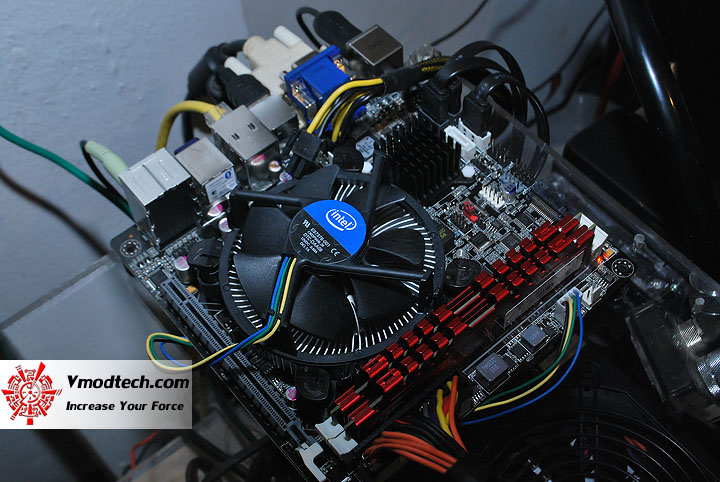

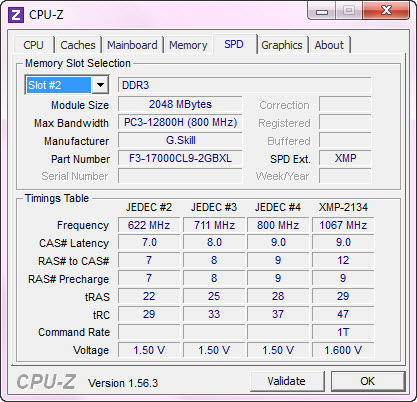

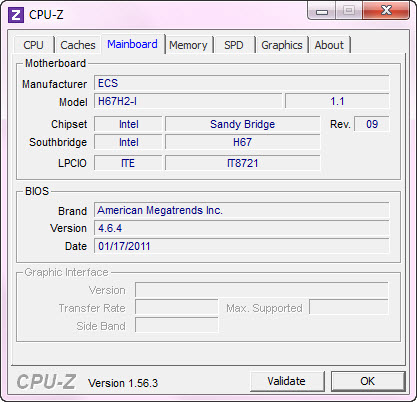

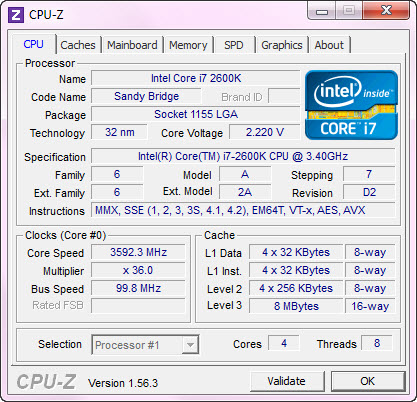

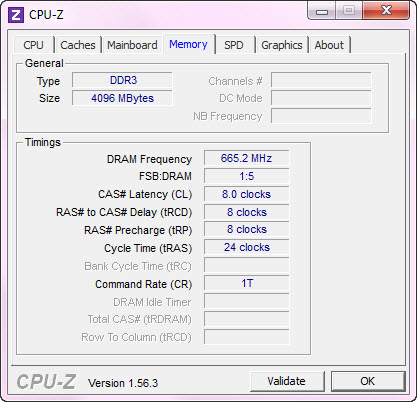

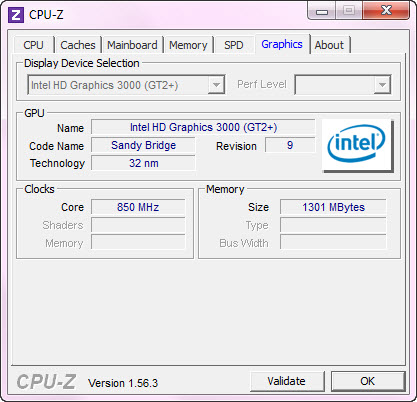

ไม่กล้าอัดเลยครับ กลัวพังคามือ ก็ดูขนาดของบอร์ดเทียบกับ Ram RipjawsX ดูก็แล้วกันครับ สำหรับการเทสวันนี้ ผมก็ยังคงใช้ CPU Sandy Bridge i7 2600K เช่นเดิมสำหรับทุกการทดสอบ รายละเอียดคร่าวๆจาก CPUZ ด้านล่างครับ ไฟที่จ่ายน่ะ Default นะครับ แต่บอร์ดอ่านเป็น 2.220v วัยรุ่นเห็นก็ตกใจเช่นกันครับในตอนแรก

.

cpuz1 ECS H67H2 I Mini ITX Motherboard Review

cpuz2 ECS H67H2 I Mini ITX Motherboard Review

cpuz3 ECS H67H2 I Mini ITX Motherboard Review

cpuz4 ECS H67H2 I Mini ITX Motherboard Review

cpuz5 ECS H67H2 I Mini ITX Motherboard Review

.

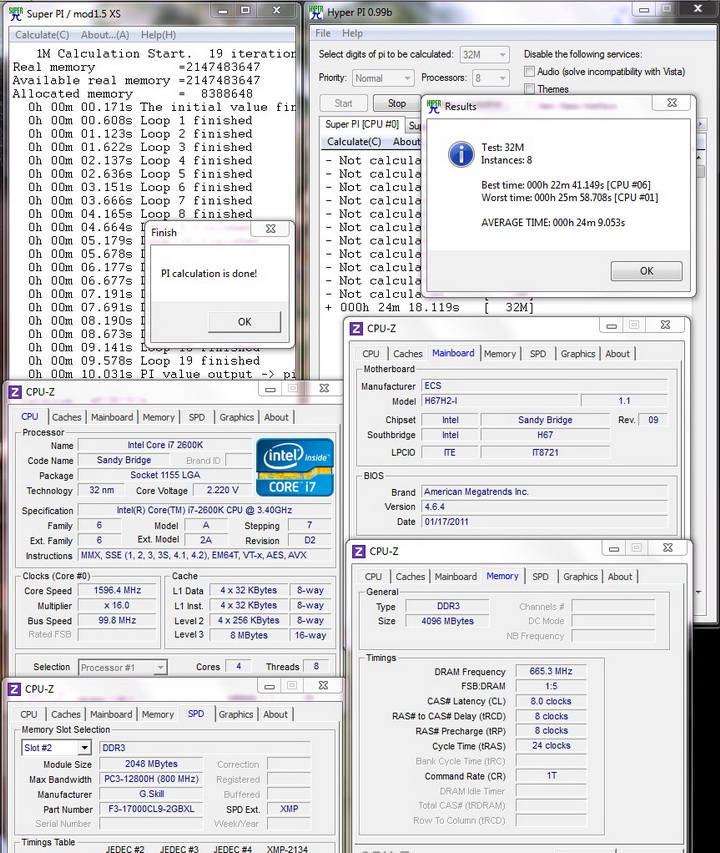

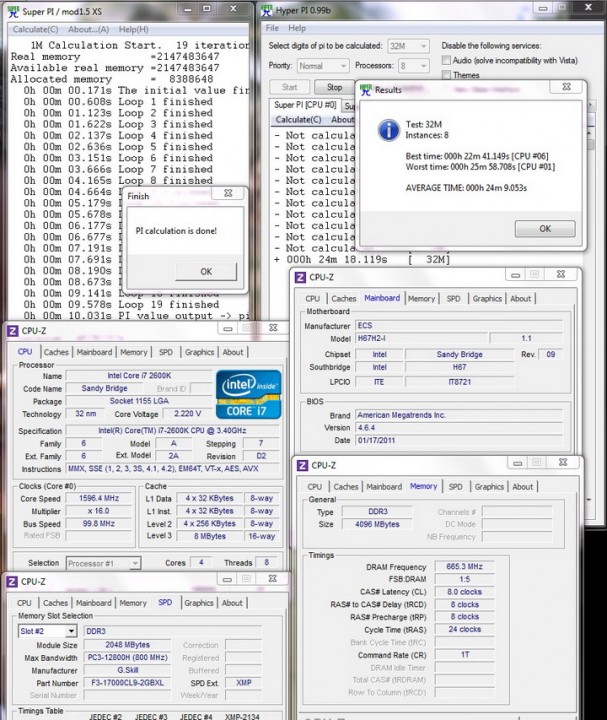

ที่ขาดไม่ได้ ยังงัยซ๊ะก็ต้องมีสำหรับ SuperPI Suites เพื่อดูความเร็วเบื้องต้นในการทำงานนะครับ ไม่เร็วมากแต่ก็พอใช้งานได้

superpi 1 607x720 ECS H67H2 I Mini ITX Motherboard Review.
พอไหวครับ

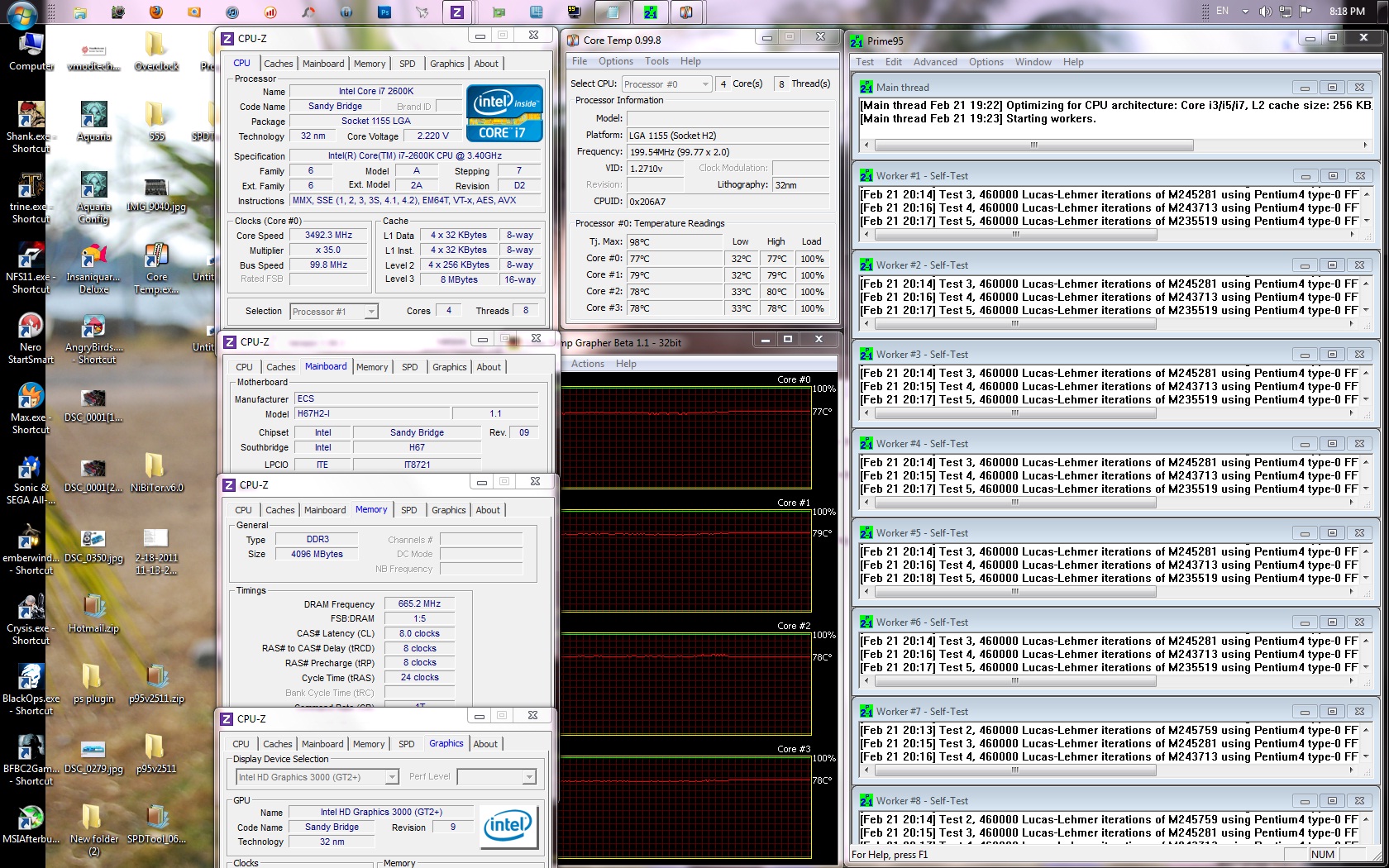

สำหรับ Prime นี่ ผมเทสมาเพื่อตรวจสอบความร้อนกรณีใช้งาน Heatsink เดิมๆที่ติดมากับ CPU นะครับ
prime running 720x450 ECS H67H2 I Mini ITX Motherboard Review
เกือบๆ 80 องศาเลยครับที่ห้องอุณหภูมิประมาณ 27 องศา และนอกเคส ถือว่าค่อนข้างร้อนนะ แต่นี่คือ Prime ครับ สถานะการณ์จริงๆไม่ได้ร้อนขนาดนี้แน่นอน จัดทางลมในเคสซักหน่อย วิ่งแค่นี้สบายมาก

..

————————————————–

.
PCMark Benchmark

.

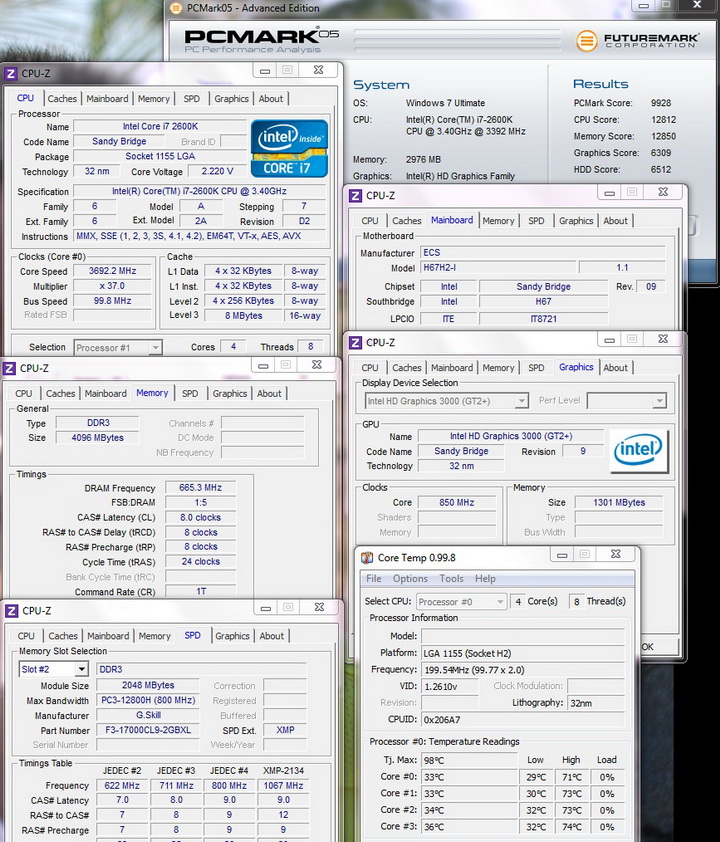

pcmark 0521 ECS H67H2 I Mini ITX Motherboard Review

pcmark v1 706x720 ECS H67H2 I Mini ITX Motherboard Review

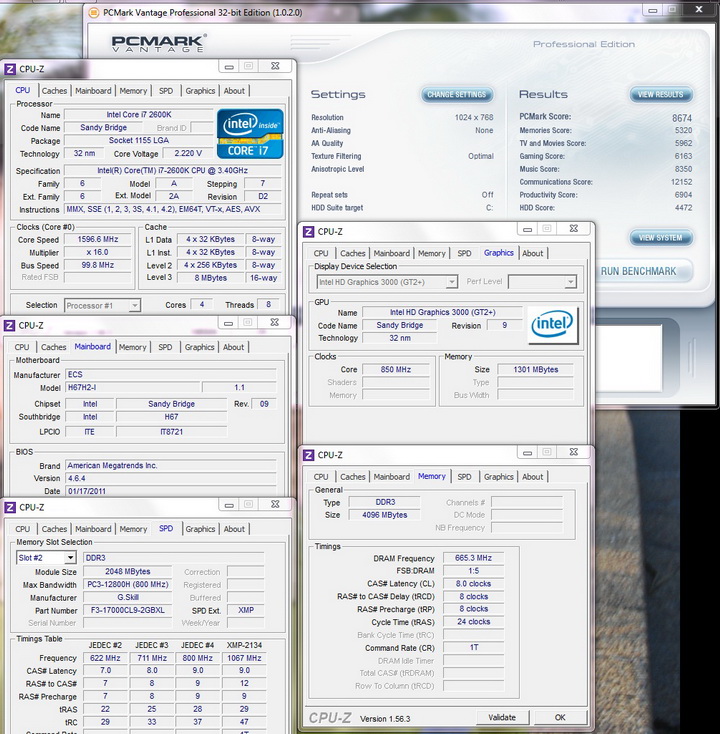

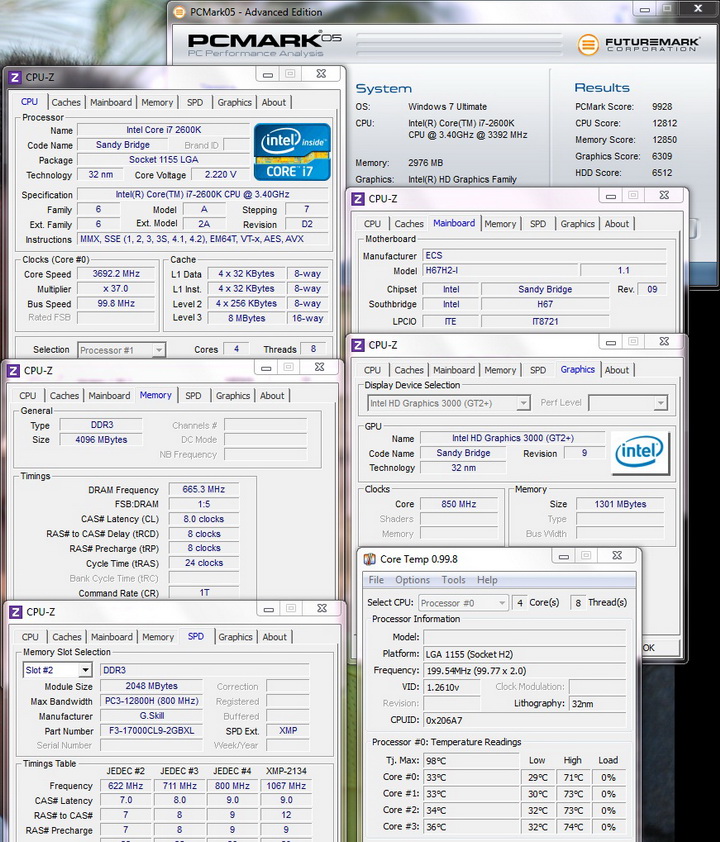

PCMark Suite สำหรับการประเมินประสิทธิภาพการใช้งานโดยรวม เห็นแล้วก็เบาใจครับ อย่างนี้ใช้งานทั่วๆไปสบายมากเลย

.

————————————————–

.

Game Benchmark

.
Street FighterIV Benchmark

streetfighteriv benchmark 2011 02 22 19 56 00 59 720x405 ECS H67H2 I Mini ITX Motherboard Review.
streetfighteriv benchmark 2011 02 22 20 12 14 91 720x405 ECS H67H2 I Mini ITX Motherboard Review

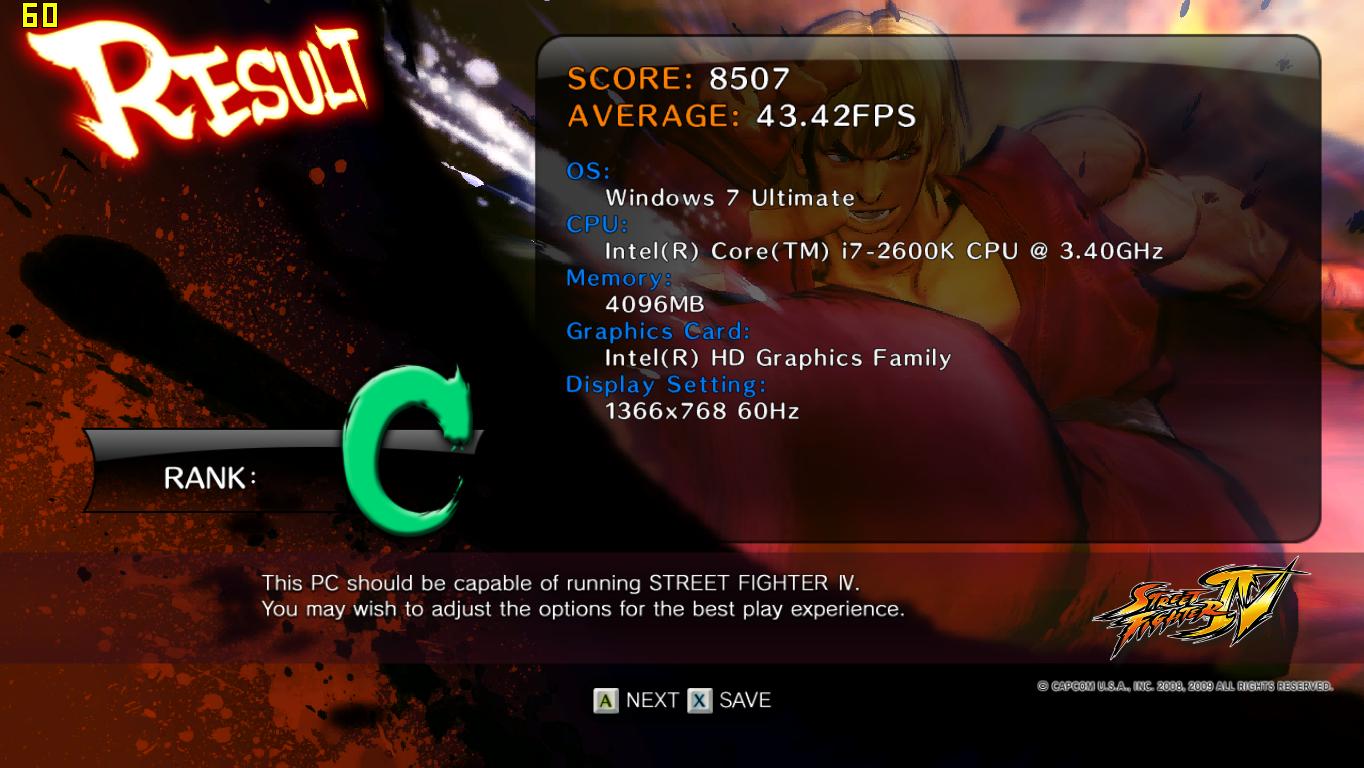

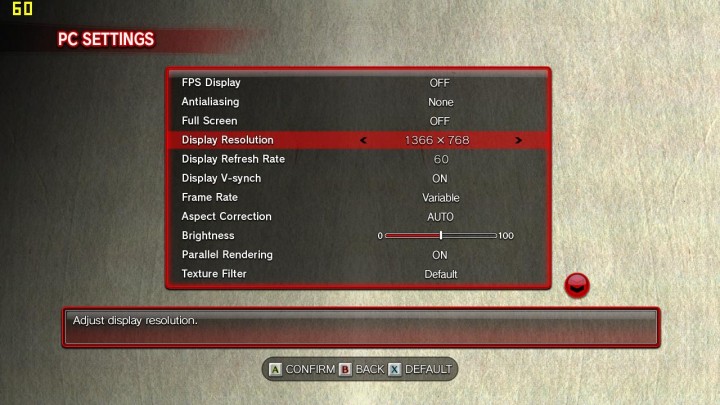

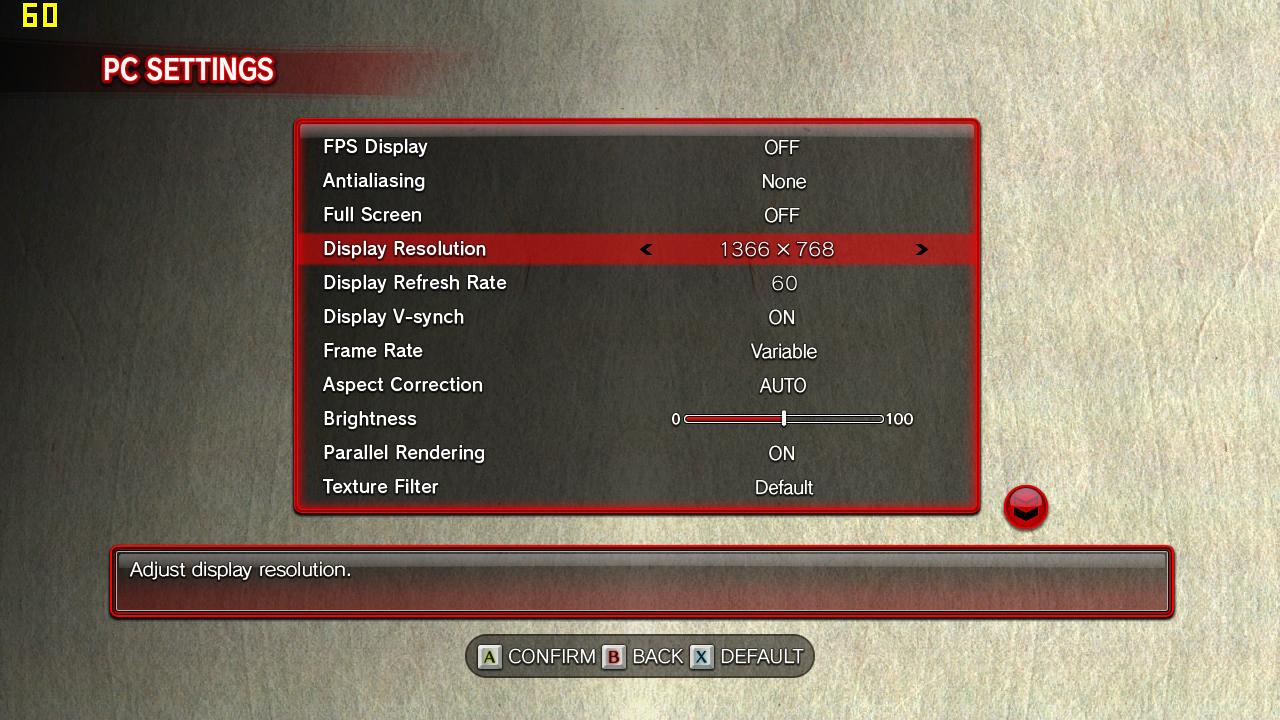

ด้วย Resolution 1366 x 768 ที่มีให้เลือกนี่ ถือว่าเอามาเล่นเกมส์ได้สบายมากเลยนะครับ ถ้าจะเอามาเล่นกับจอพวก Plasma ที่มี Resolution ประมาณนี้

.
Lost Planet 2 Benchmark

lp2dx9 2011 02 22 19 20 08 38 resize ECS H67H2 I Mini ITX Motherboard Review

lp2dx9 2011 02 22 19 20 09 73 resize ECS H67H2 I Mini ITX Motherboard Review

lp2dx9 2011 02 22 19 43 57 11 720x406 ECS H67H2 I Mini ITX Motherboard Review

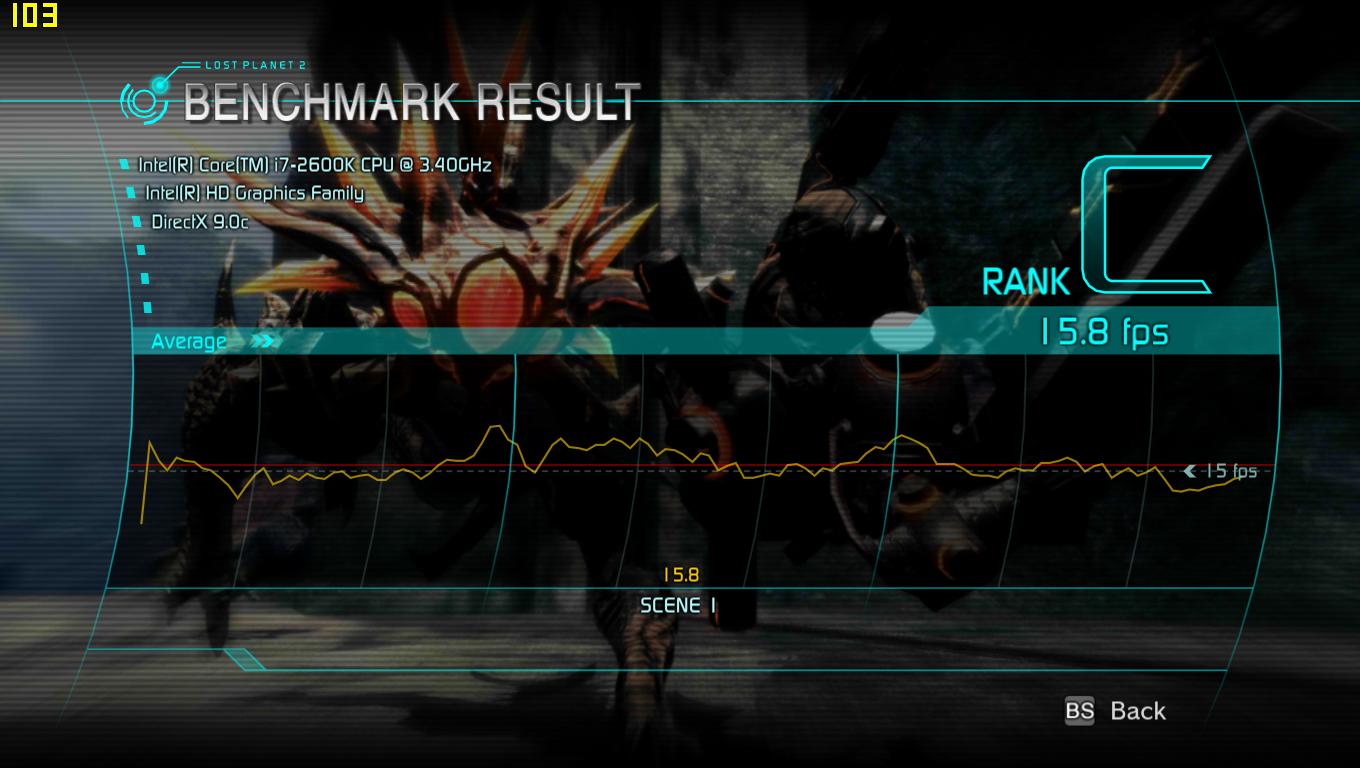

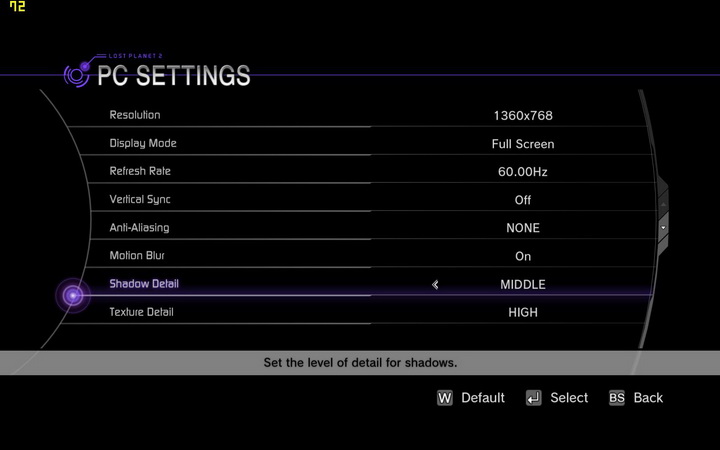

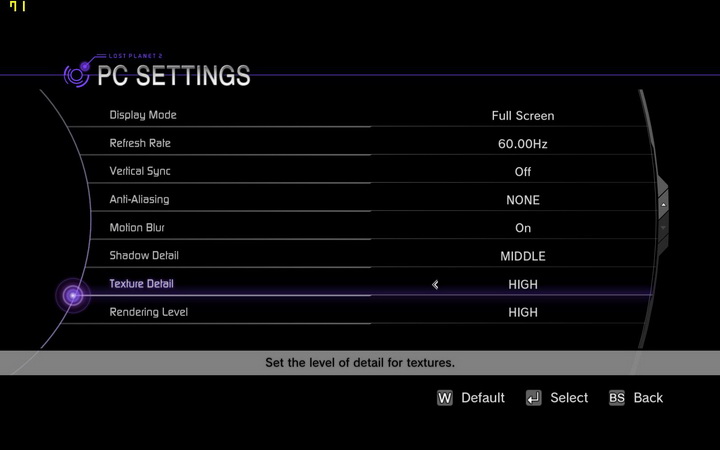

ลำบากไปหน่อยครับครับสำหรับ DX9 กับความละเอียดพื้นฐาน 1360 x 768 หนืดเอาเรื่อง

.

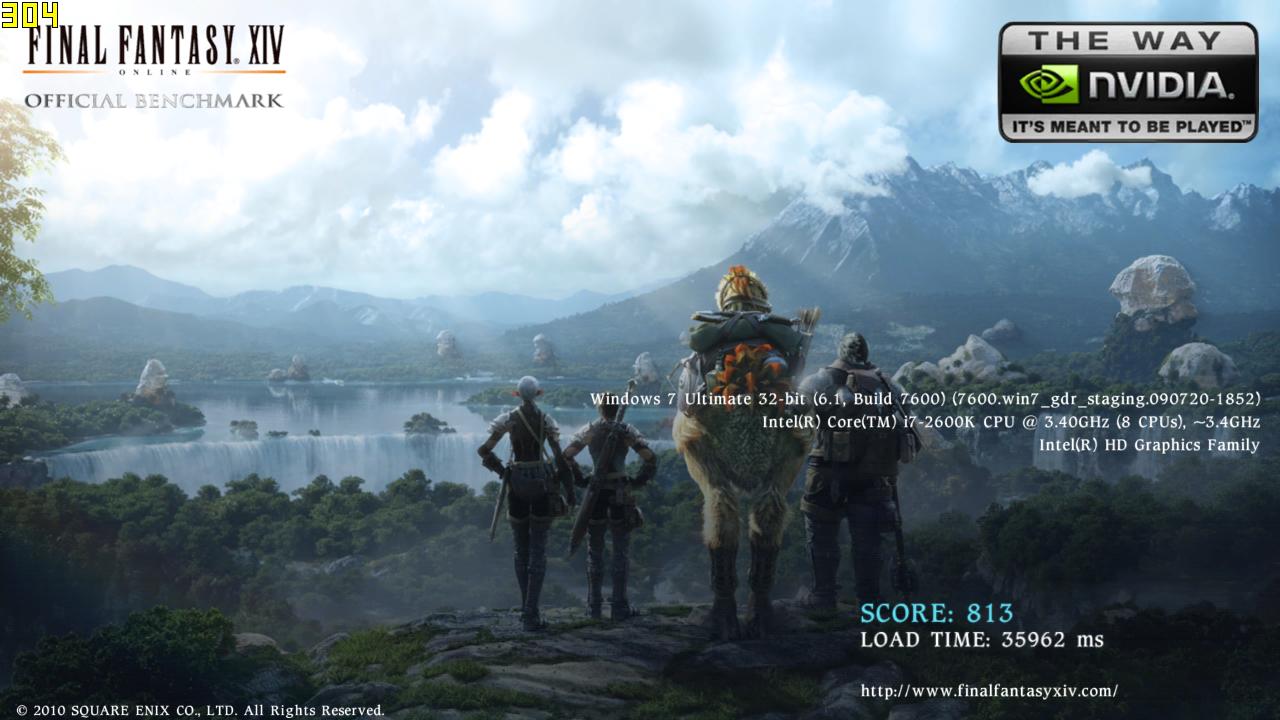

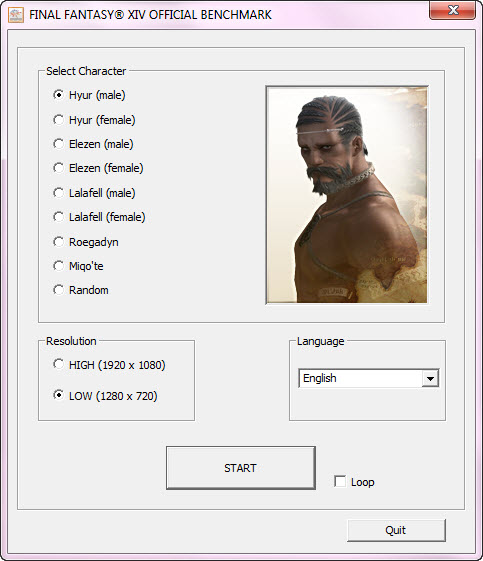

FFXIV Benchmark
.

2 22 2011 7 54 55 pm ECS H67H2 I Mini ITX Motherboard Review

ffxivwinbenchmark 2011 02 22 19 54 34 33 720x405 ECS H67H2 I Mini ITX Motherboard Review
พอไหวนะครับ

..

————————————————–

.
3DMark Benchmark

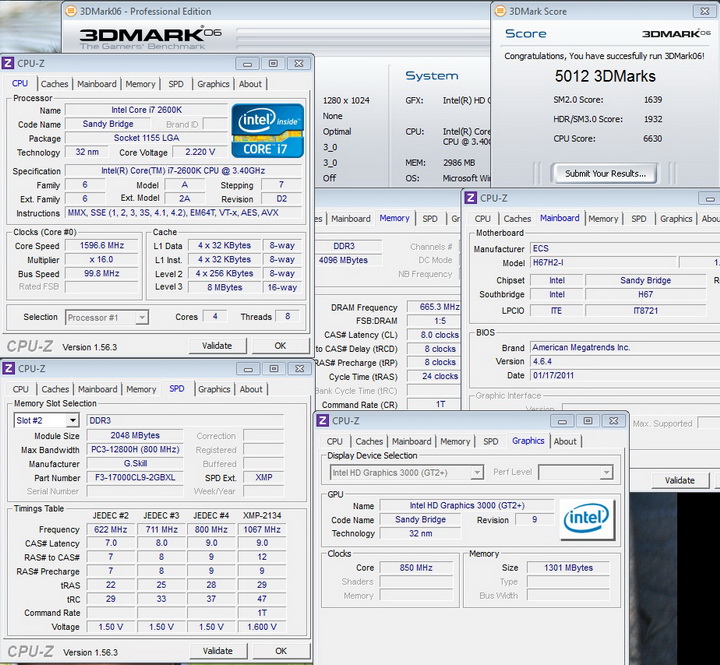

3DMark 06
.
3d 061 ECS H67H2 I Mini ITX Motherboard Review

กระท่อน กระแท่น เอาเรื่องครับ ถ้ามองว่ามันเป็น Graphic สำหรับ Desktop

.

3DMark Vantage
.
vantage1 ECS H67H2 I Mini ITX Motherboard Review

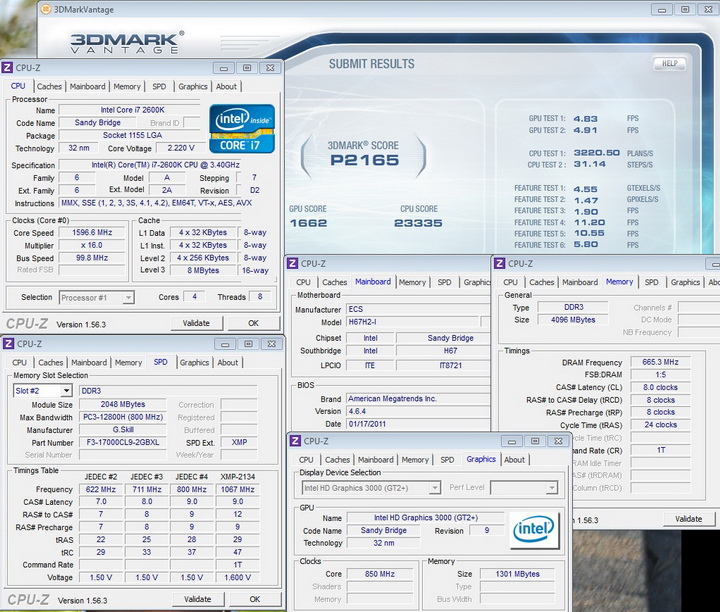

สองพันต้นๆสำหรับ Vantage วัยรุ่นค้อนกับคะแนนครับ อิอิ กำ

.

————————————————–


..
Conclusion

.
ส่งท้ายด้วยการรับชมภาพยนต์ดูบ้างครับ ผมเองมีหนังแบบ High Resolution ไม่มากครับ ส่วนใหญ่จะเป็นไฟล์เล็กๆ อิอิ กำ

720 720x421 ECS H67H2 I Mini ITX Motherboard Review

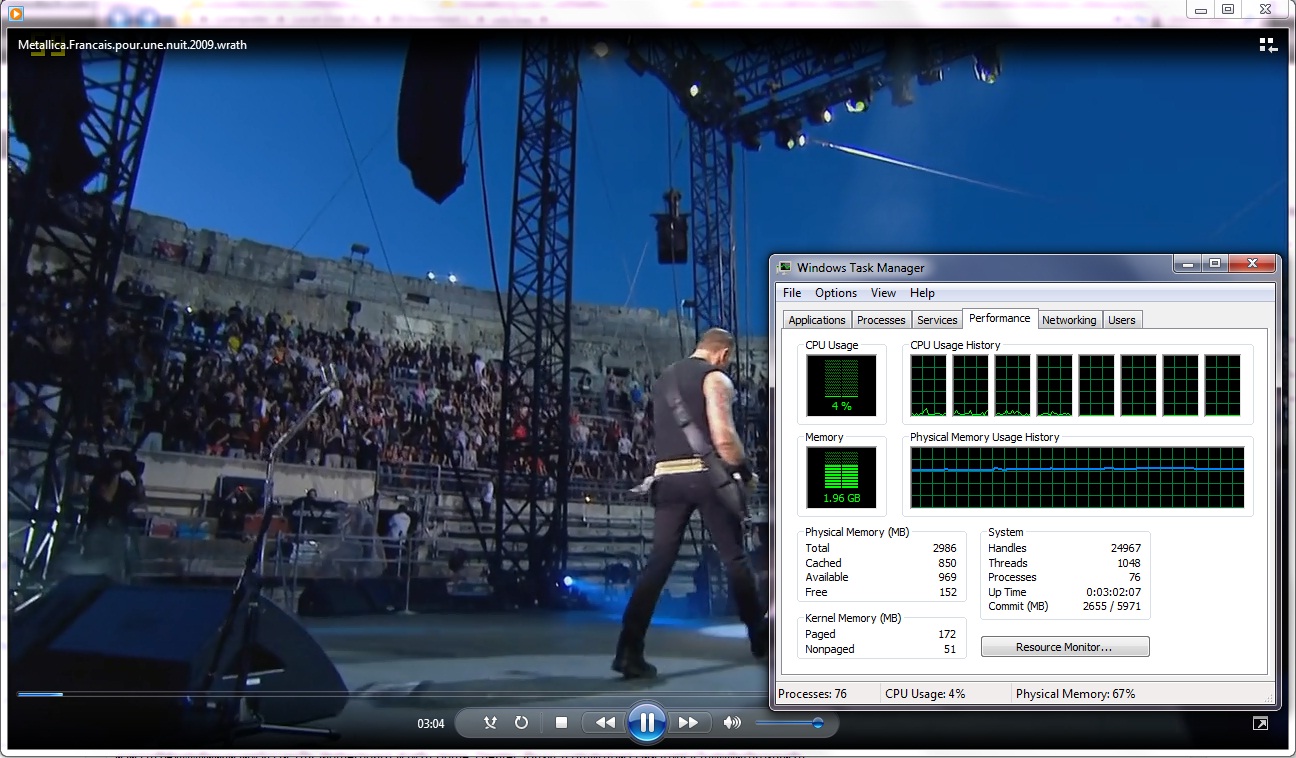

อันนี้น่าจะเป็น 720p ครับ ใช้พลังงาน CPU สูงสุดอยู่ที่ 4% แค่นั้นครับ

.

hd 720x450 ECS H67H2 I Mini ITX Motherboard Review

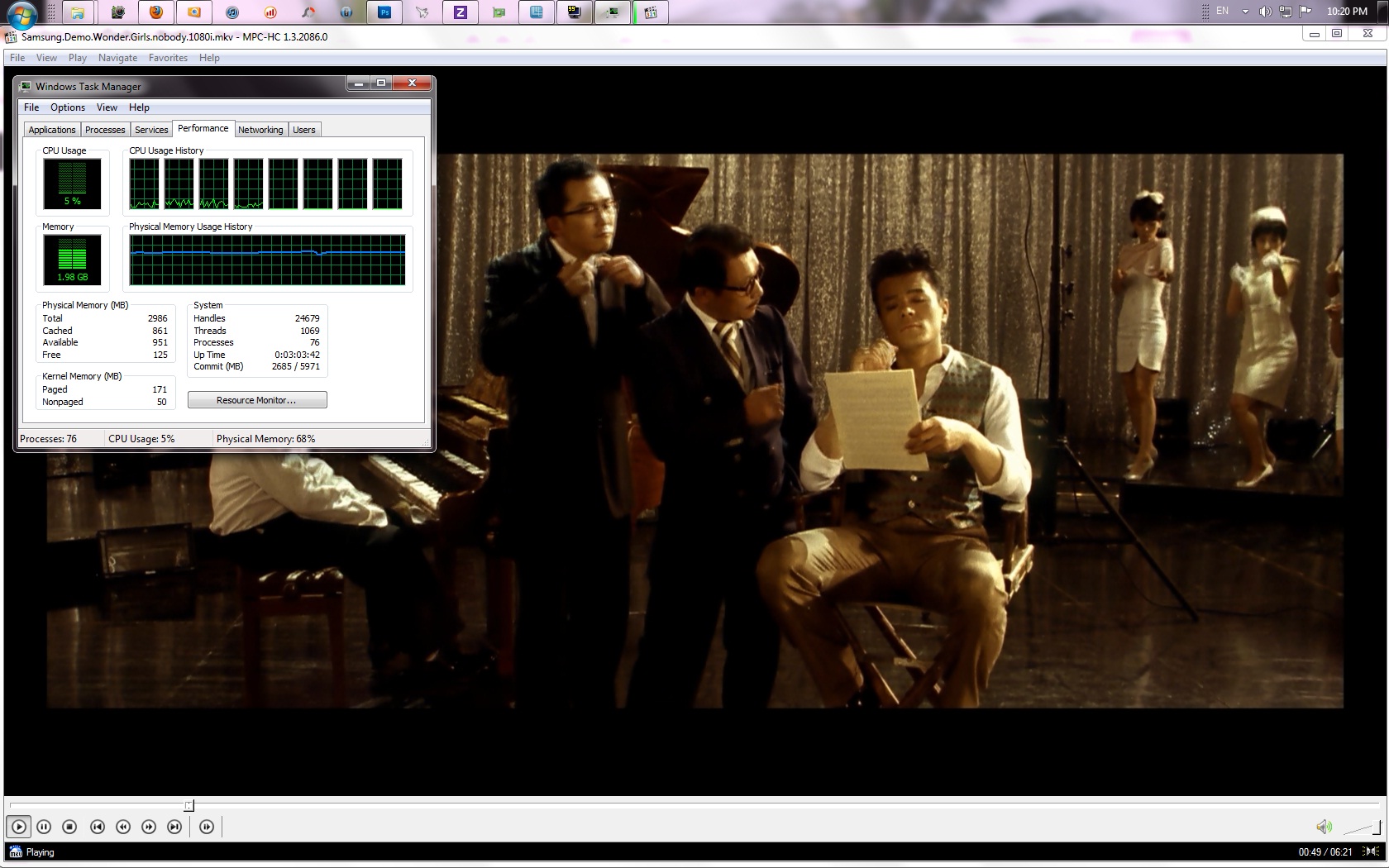

ไฟล์นี้น่าจะเป็น 1080 ครับ กินพลังงาน CPU ไปประมาณไม่เกิน 5% ครับ

.
สมบูรณ์แล้วครับ สำหรับ ECS H67H2-I Mini-ITX ตัวนี้ ใครที่กำลังมองหา Motherboard สำหรับมาทำ HTPC ละก็ ตัวนี้แจ่มครับ เล็กกระทัดรัด ครบเครื่องด้านการเชื่อมต่อ ไม่ว่าจะนำไปเสียบกับ Monitor ชนิดใดในปัจจุบัน ไม่ว่าจะเป็น LCD TV, Plasma TV ครับ เสียบสาย DVI ไป Monitor สายเสียงไป Receiver ก็ได้ หรือว่าจะเสียบ HDMI ไปจอเลยก็ได้ แจ่มทั้งนั้น
.

สำหรับสีสรรในการชมภาพยนต์นั้น ผมก็มองว่ามันไม่ได้สร้างความแตกต่างจนผมรู้สึกว่าดีหรือแย่แต่อย่างใด คือไม่ต้องบอกว่าผมแก่นะครับ (กำ ออกตัวดักคอไว้ก่อนเลย) Intel HD Graphics ทำงานได้สมบูรณ์อย่างที่ควรจะเป็น ถ้าหวังว่าจะได้สีสรรแบบ AMD หรือชอบแบบ Nvidia ก็คงต้องรบกวนซื้อการ์ดจอแบบที่คุณชอบมาเสียบเพิ่มตามกำลังทรัพย์ได้เลยครับ แต่ผมยืนยันว่า มันทำงานได้อย่างที่ควรจะเป็นแล้วครับ

.

.

เชน

23 กุมภาพันธ์ 2554

.
