ECS Z77H2-A2X Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบสไตล์ทองแท่งเงางาม เอกลักษณ์ของทาง ECS ตระกูลนี้เขาเลย

เปิดฝาในกล่องออกมาก็เต็มไปด้วยรายละเอียด Features ต่างๆที่มากันเพียบ

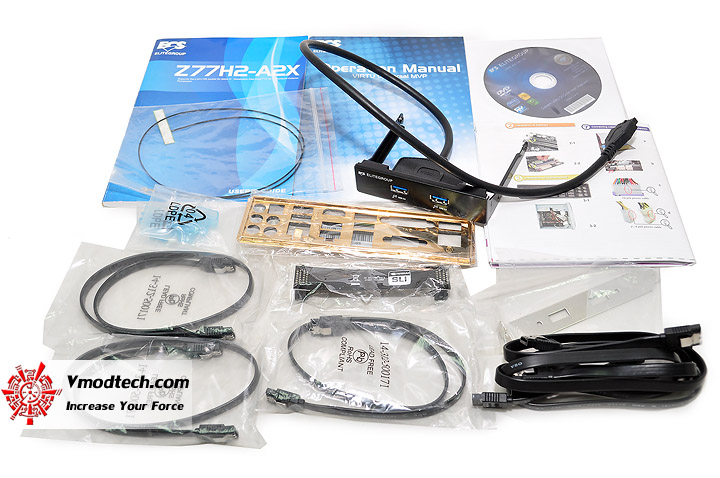

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วยสาย Wi-Fi และ Front USB 3.0

Motherboard Appearance

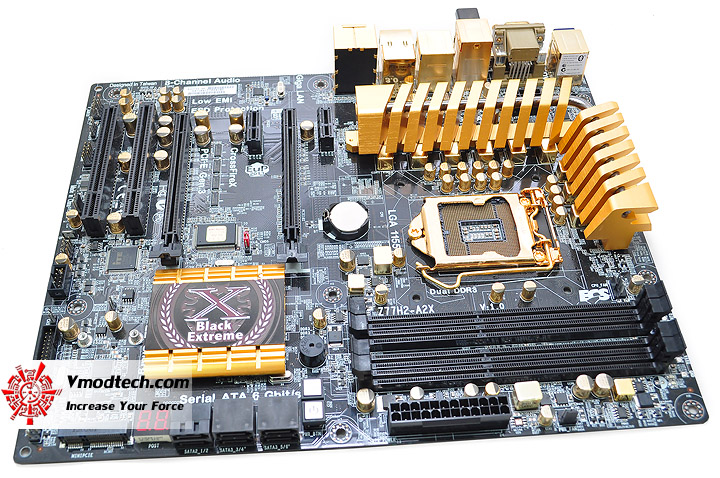

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกโทนดำคาดทองคำงดงาม ตามคอนเซปต์ของ ECS ตระกูลนี้เขาเลยครับ

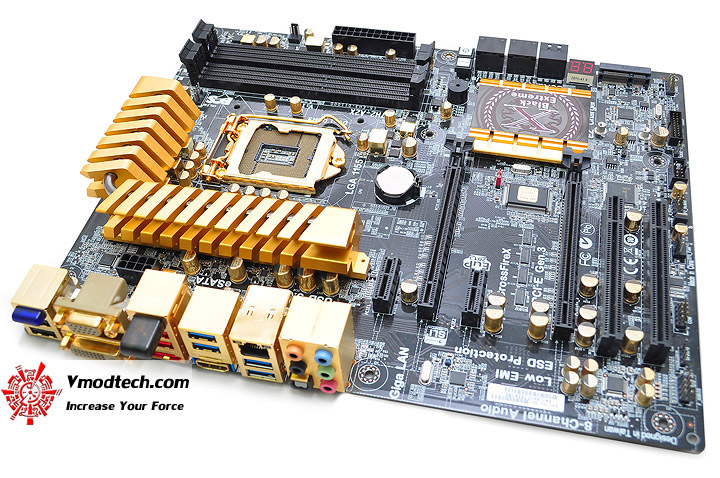

สวยงามเรียบร้อยดีทุกมุมมองครับ

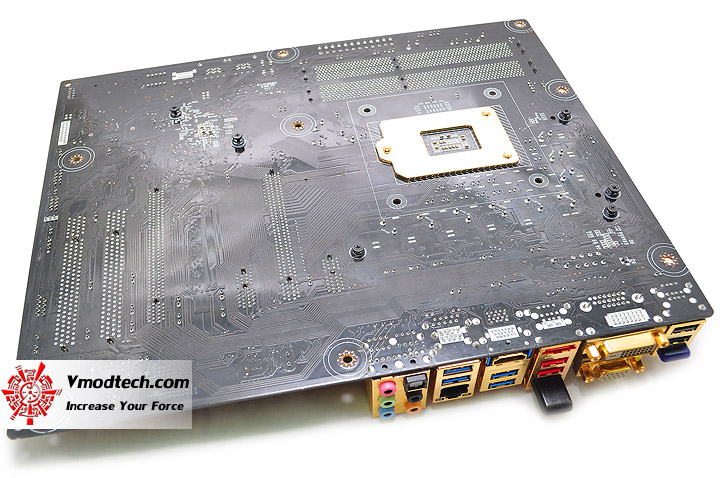

ด้านหลังบอร์ดจะเป็น PCB สีดำเช่นเดียวกับด้านหน้าครับ

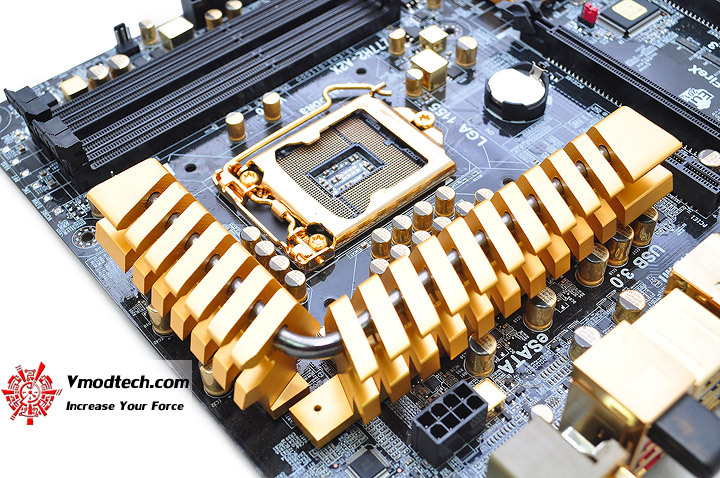

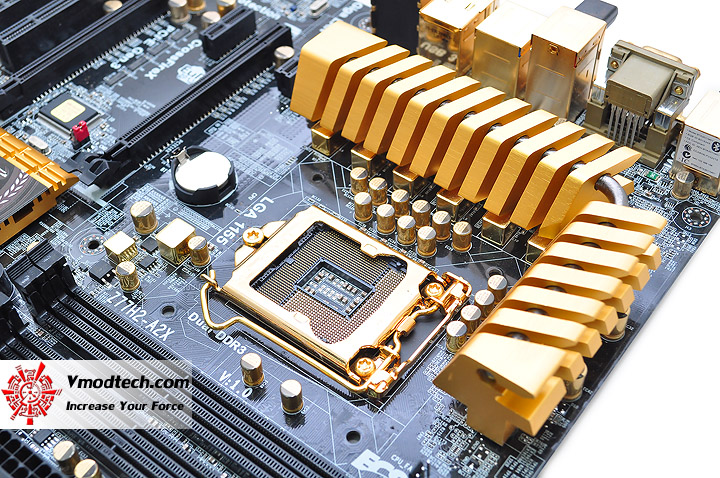

ภาคจ่ายไฟรอบซีพียูจำนวน 9 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

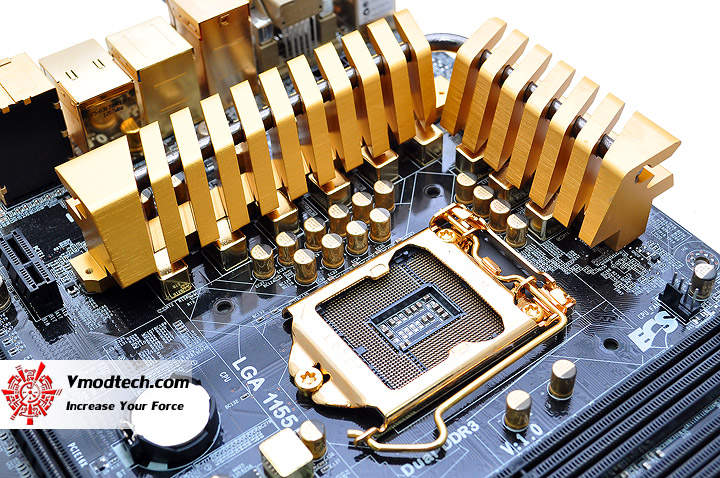

ส่วนชุดระบายความร้อนของภาคจ่ายไฟก็สวยงามเรียบร้อยดีทุกมุมมองครับ

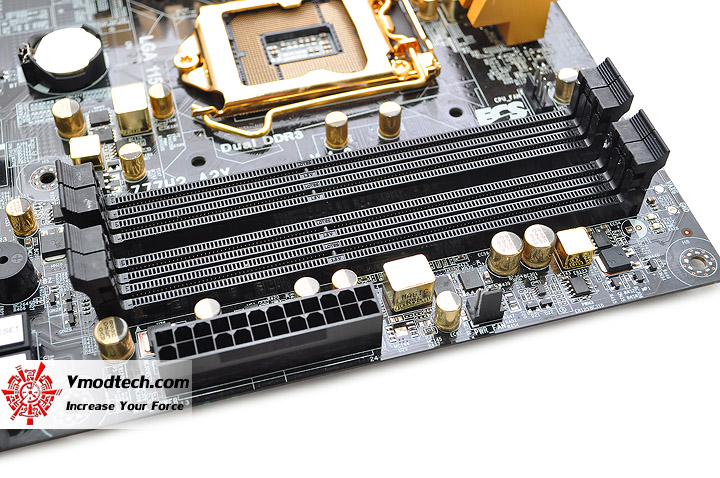

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

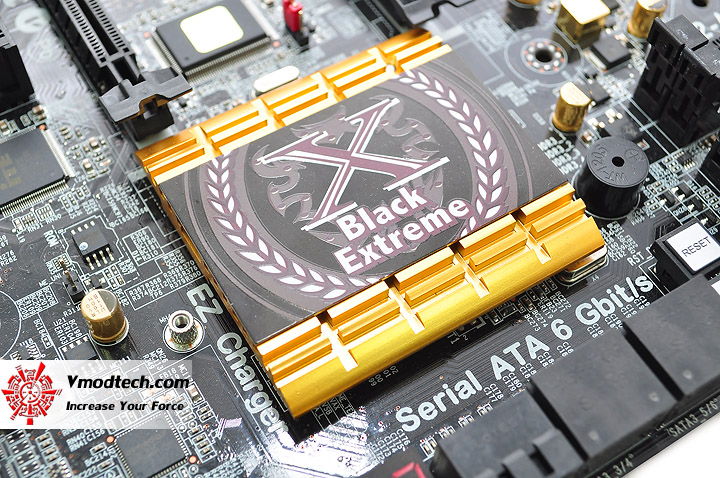

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดีครับ

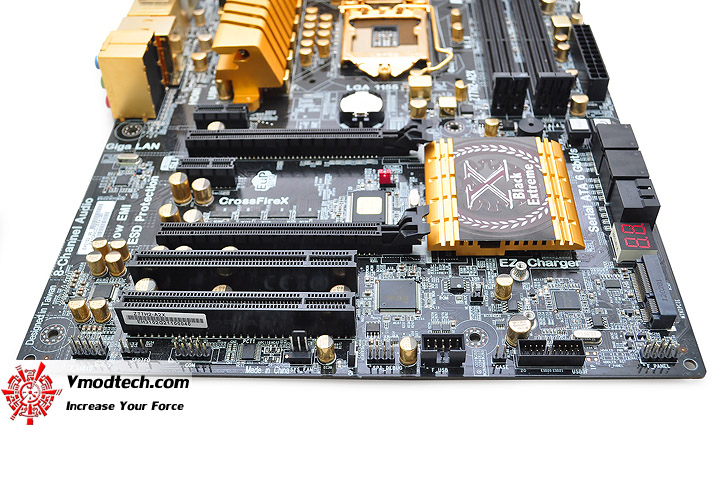

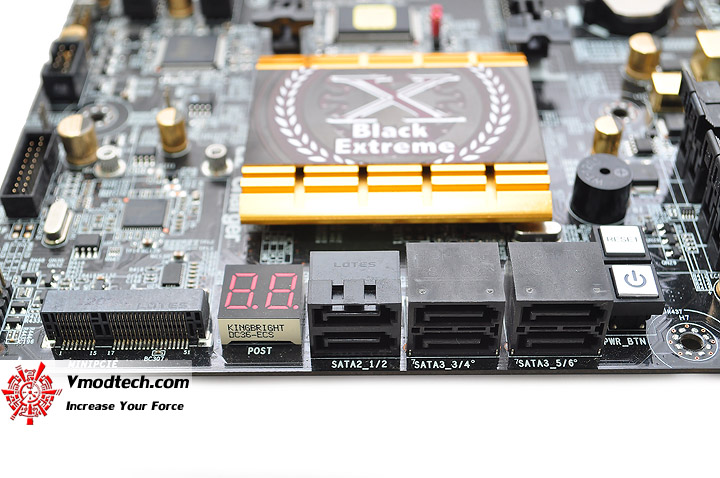

…SATA 6 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 2 ช่อง และ SATA3 6.0GB/s อีก 4 ช่อง พร้อมไฟ LED Debug ช่องเสียบ mini SSD และปุ่ม Power & Reset อยู่ที่บริเวณนี้ครับ

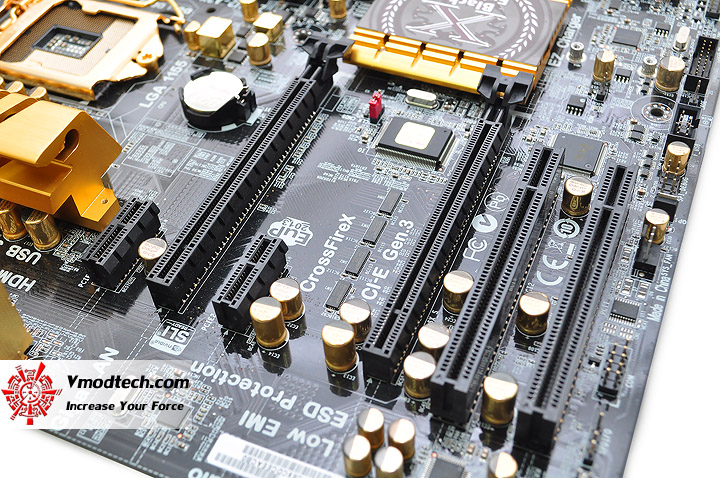

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางและ PCI 32-bit อีก 2 ช่องทางครับ จัดเต็มทุกความต้องการครับงานนี้

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันครบครันไม่มีตกหล่นครับ

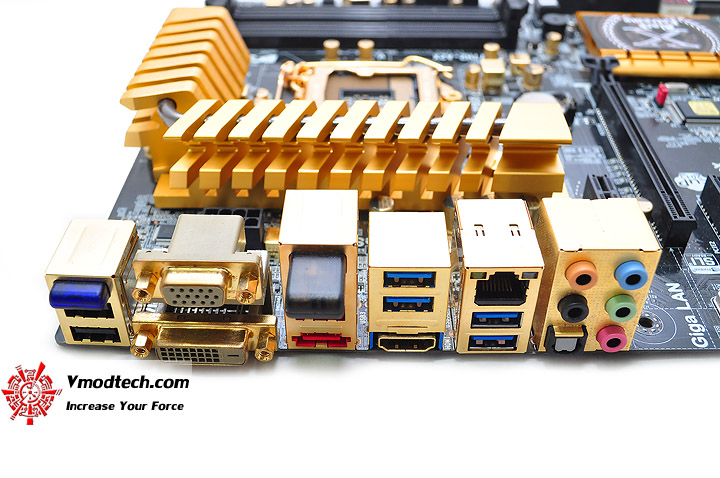

Back Panel ด้านหลังก็มากันแบบครบเครื่องทุกความต้องการพื้นฐานในปัจจุบันนี้ครับ โดดเด่นด้วย Wi-Fi และ Bluetooth
