GELID ICY VISION VGA Cooler Review
Share | Tweet |
…สวัสดีครับ สำหรับวันนี้ผมก็มี VGA Cooler เย็นๆมานำเสนอให้รับชมกันอีก 1รุ่นนะครับ นั่นก็คือ GELID ICY VISION VGA Cooler นั่นเอง ก่อนอื่นไปชมสเป็คต่างๆจากทางผู้ผลิตกันก่อนเลยนะครับ
Specification
Air Flow (CFM / CMH): | 67.14 / 114.13 |
Bearing: | 1 Ball & 1 Sleeve |
Cable Length (mm): | 200 |
Current (A): | 0.5 (0.25 / fan) |
DC Voltage (V): | 12 |
Fan Speed (RPM): | 2000 (+/- 10%) |
Fan: | 2 x 9215 S-Shape UV Blue Fan |
Heatsink Dimensions (mm): | 216 L x 95 W x 52 H |
Life Time MTTF at 40C (h): | 50′000 |
Noise Level (dBA): | max. 26 |
Static Pressure (mmAq): | 1.3 |
Warranty (years): | 5 |
Weight (g): | 465 |
More Informations >>Click<<
Supports:
ATI™: HD4850, HD4870, HD4890, HD5830, HD5850 & HD5870
Nvidia™: 9800GT, 9800GTX, GTS250, GTX260, 275, 280, 285, GTX465, GTX470 & GTX480
…เอาการ์ดที่ Support มาให้ดูชัดๆอีกทีนะครับ ตามสเป็คนี่ใส่กับการ์ดรุ่นใหญ่ๆได้เกือบครบทุกรุ่นทั้ง ATI และ NVIDIA ที่มีขายตอนนี้เลยนะครับ ขอเพียงให้เป็นบอร์ด Reference ถ้าเป็นรุ่นดังที่กล่าวมานี่ ใส่ได้แน่นอนครับ ซึ่งการ์ดที่จะใส่ไม่ได้ที่เหลือ จะขาดก็แต่พวกการ์ดชิปคู่ และการ์ดรุ่นเล็กๆที่เย็นอยู่แล้วไม่จำเป็นต้องใส่ แบบนี้ก็แจ่มไปเลยครับ
Package & Bundle

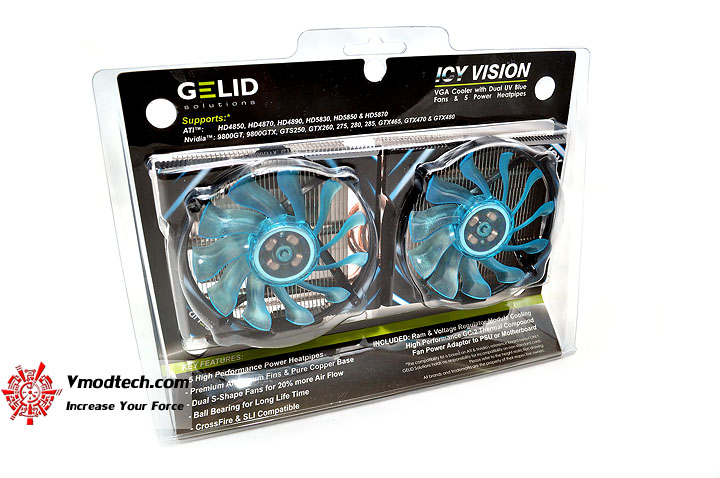

ไปชมหน้าตาของแพคเกตกันก่อนนะครับ พลาสติกใสขึ้นรูป ประกบ 2ด้านของตัว VGA Cooler พร้อมฉลากพิมพ์สี่สีภายใน

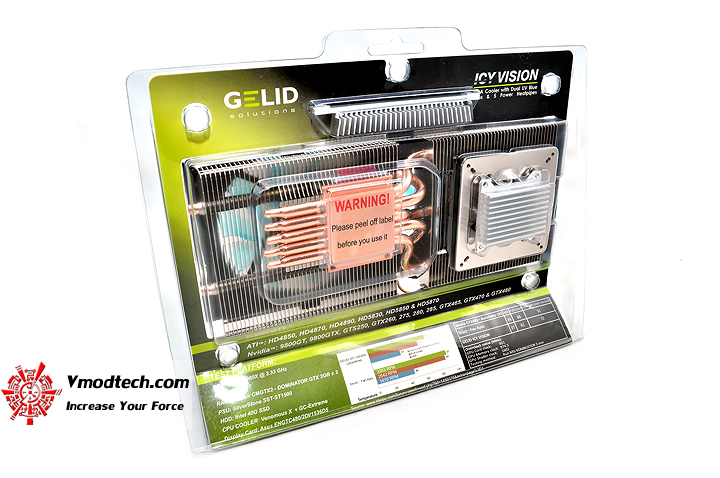

พลิกมาด้านหลัง โชว์ไปป์ทองแดงให้เห็นจะๆถึงดีไซด์เลยครับ

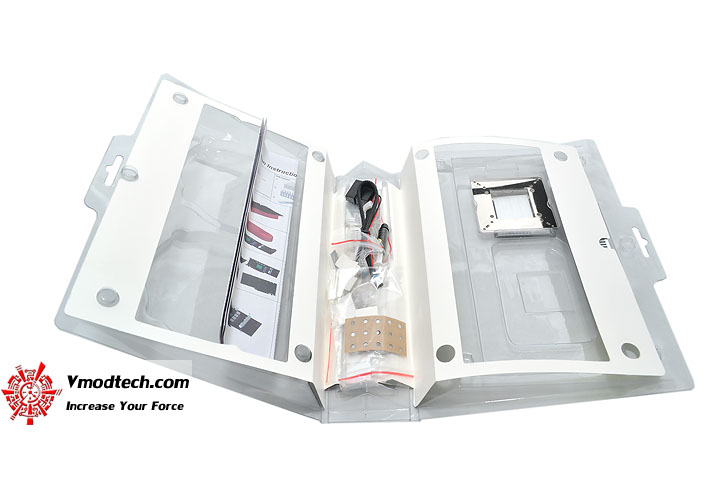

แกะดูภายในกล่อง อุปกรณ์ต่างๆจะถูกซ่อนไว้บริเวณฐานของแพคเกตนะครับ

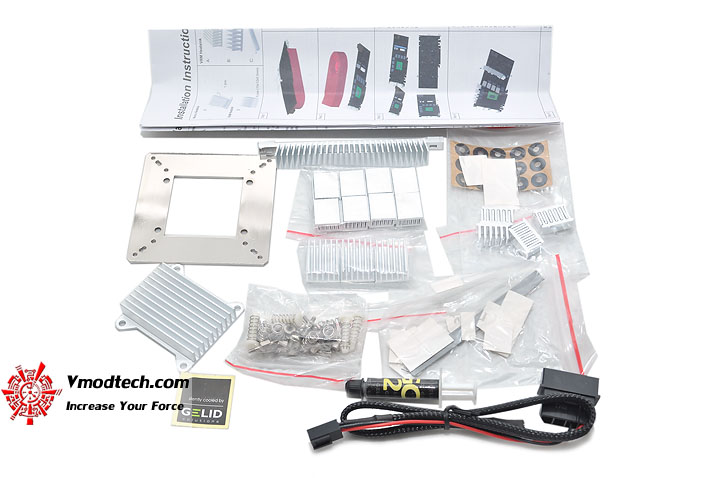

แกะออกมาเรียงถ่ายรูปให้ชมกันครับ ว่ามีอะไรบ้าง
VGA Cooler Appearance

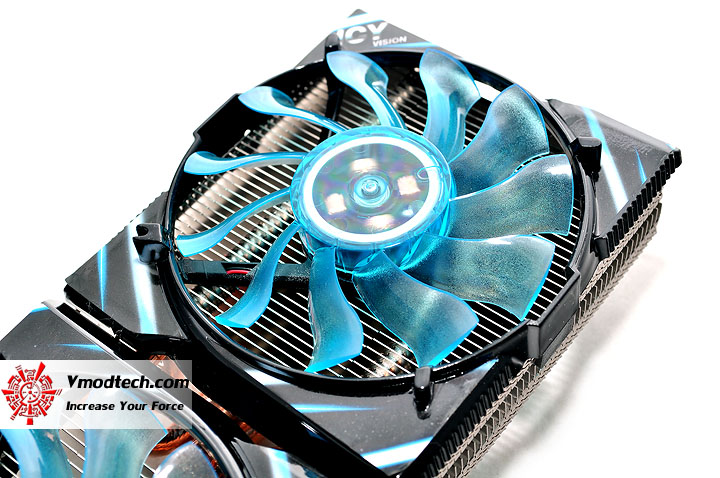

ไปชมหน้าตาตัว VGA Cooler กันเลยนะครับ โดดเด่นเห็นแต่ไกลด้วยพัดลมยูวีสีฟ้าขนาด 92mm 2ตัวติดกัน
…ตัวพัดลมจะใช้ใบพัดลักษณะใหม่ S-Shape ที่กำลังเริ่มนิยมใช้กันในขณะนี้ เนื่องจากมันจะช่วยเพิ่มแรงลมให้มากขึ้นที่รอบพัดลมเท่าเดิมนั่นเอง ส่วนรอบของพัดลมตัวนี้ จะอยู่ที่ประมาณ 2,000รอบต่อนาที +/- 10% กินไฟ 0.25A ต่อตัว อายุใช้งานที่อุณหภูมิ 40 °C จะอยู่ที่ประมาณ 50,000ชั่วโมง เสียงดังสูงสุดอยู่ที่ 26dBA ที่น่าแปลกคือ พัดลมตัวนึงเป็น Ball Bearing ส่วนอีกตัวเป็น Sleeve Bearing ไม่รู้ว่าทำไมถึงต้องมีพัดลม 2แบบ บน VGA Cooler ตัวเดียวกันเหมือนกันครับ

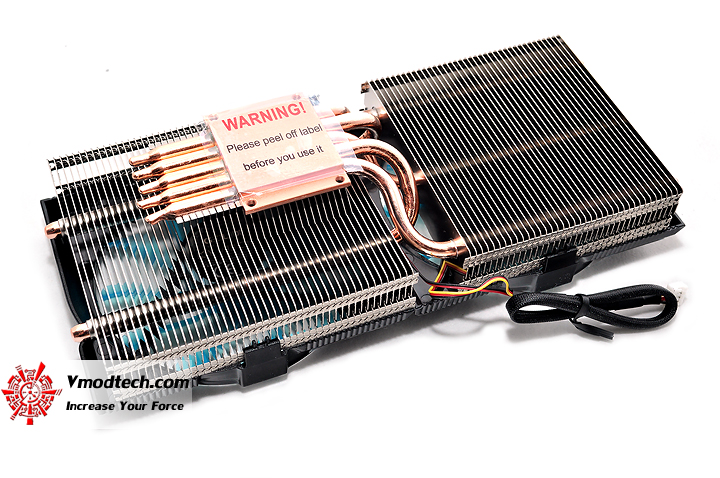

…พลิกดูด้านหลังกันบ้าง 5Heatpipes ทองแดงเลื้อยออกมาจากบริเวณหน้าสัมผัสกับตัว GPU เแล้วเชื่อมเข้ากับ Heatsink 2ชุดตามภาพครับ

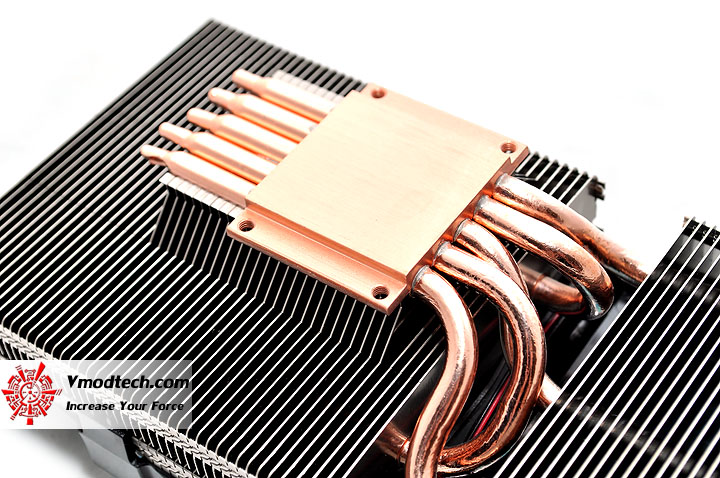

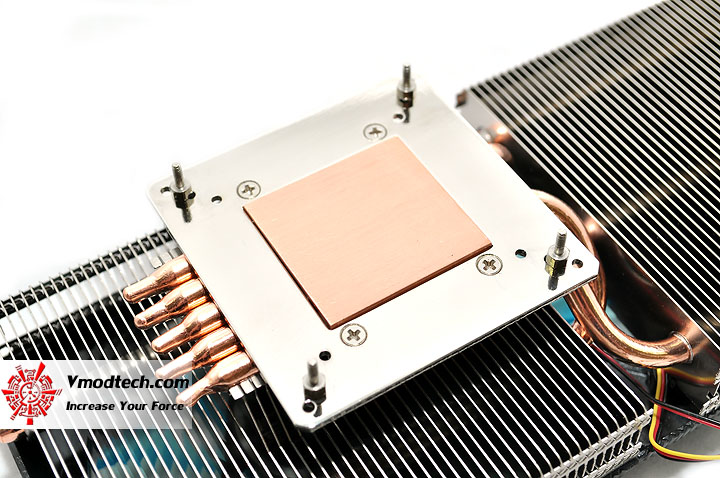

บริเวณหน้าสัมผัสกับ GPU จะเป็นผิวเรียบแบบธรรมดานะครับ ไม่ได้ปัดเงาจนเหมือนกระจกแต่อย่างใด

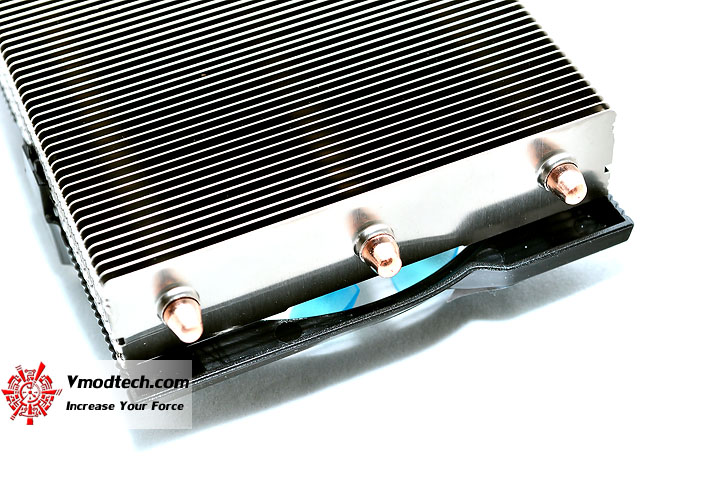

ชุด Heatsink ฝั่งตัวสั้น จะมี Heatpipes 3เส้นนะครับ

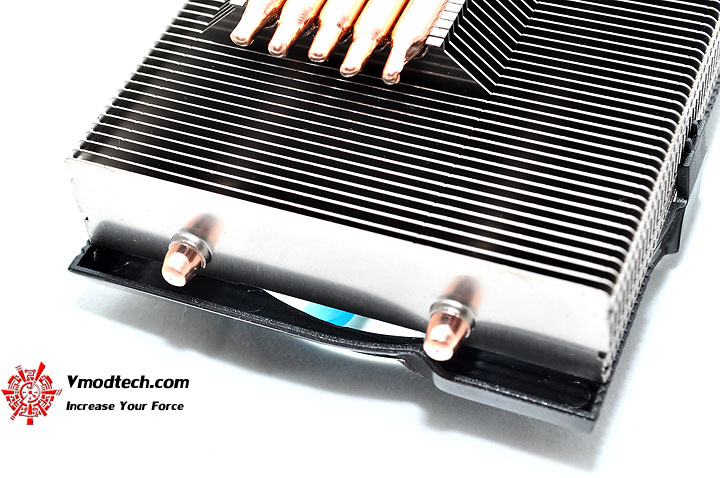

ส่วนชุด Heatsink ฝั่งตัวยาว จะมี Heatpipes 2เส้นครับ

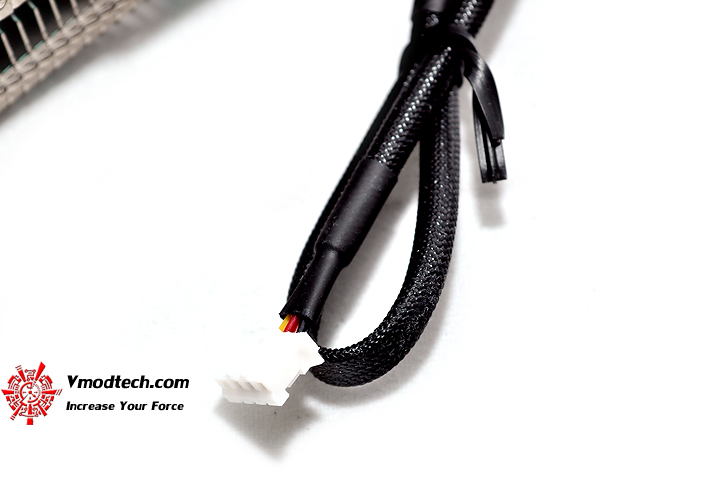

…ขั้วต่อพัดลมที่สามารถต่อเข้ากับขั้วไฟพัดลมเดิมที่ตัวการ์ดได้เลย แต่จะปรับรอบไม่ได้นะครับ เนื่องจากมีสายให้แค่ 3สาย ทำให้แค่วัดรอบพัดลมได้เพียงอย่างเดียว ซึ่งนอกจากเสียบลงการ์ดโดยตรงแล้ว ยังมีสายแปลงเป็นหัวMolex 4Pins แถมมาให้ด้วย เผื่อในกรณีที่ผู้ใช้ต้องการต่อพัดลมเข้ากับตัว Power Supplies โดยตรงนั่นเองครับ

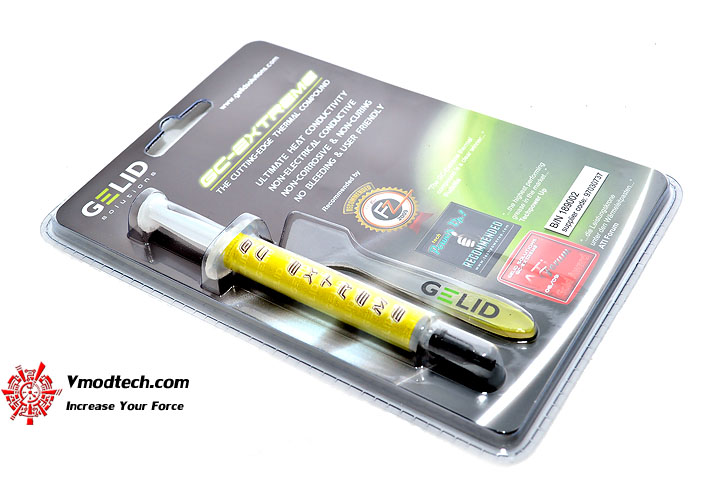

…เพื่อความเย็นแบบสุดขั้ว ในบทความนี้ผมจะใช้ Thermal Compound ตัวท็อป ของทาง GELID ที่ส่งมาให้ทดสอบด้วยในคราวนี้อย่าง GELID GC-EXTREME มาใช้ทาที่หน้าสัมผัสกับตัว GPU แทนตัวที่แถมมาให้นะครับ ต่อไปเราก็ไปประกอบเข้ากับตัวการ์ดที่ผมจะใช้ในการทดสอบคราวนี้กันต่อเลยนะครับ
VGA Cooler Installation

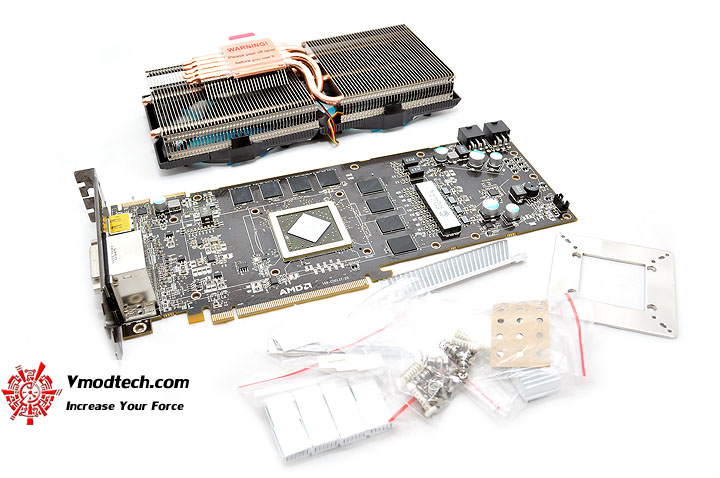

…การ์ดที่ผมจะใช้ทดสอบคราวนี้จะเป็นการ์ด ATI HD 5870 ตัวเก่งของผมเองนะครับ โดยอุปกรณ์ที่จำเป็นสำหรับการประกอบกับการ์ดรุ่นนี้ จะมีเท่าที่เห็นในรูปนะครับ

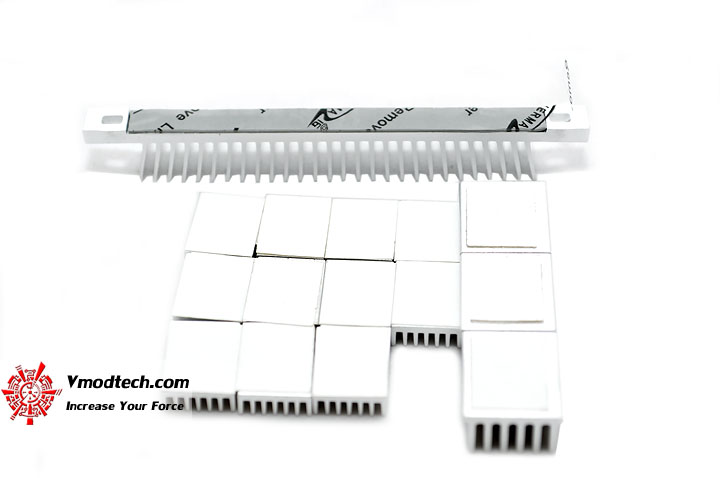

…ก่อนอื่นเริ่มจากนำเทปกาว 2หน้าอย่างดีของ 3M ที่แถมมาให้ บรรจงแปะไปบนซิงค์แรมตัวที่เราจะติดให้ครบตามต้องการกันก่อนนะครับ ส่วนซิงค์ตัวยาวสำหรับระบายความร้อนให้กับภาคจ่ายไฟ จะมีแถม Thermal Pad สีเทามาให้แปะ ก่อนประกบเข้ากับตัวการ์ดอีกที เราก็บรรจงแปะที่ซิงค์ไว้ก่อนเช่นกันครับ ทั้งนี้เพื่อความง่ายและสะดวกในการติดตั้งนั่นเองครับ

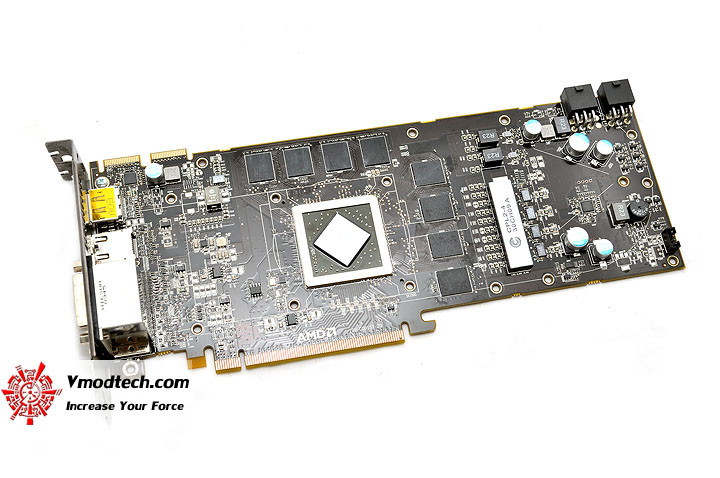

…ก่อนจะติดตั้ง ควรทำความสะอาดหน้าสัมผัสต่างๆ ที่เราจะทำการติดตั้งอุปกรณ์ระบายความร้อนให้ดีก่อนนะครับ ทั้งนี้เพื่อความคงทนถาวรสูงสุดในการยึดติดและประสิทธิภาพที่ดีสูงสุดในการระบายความร้อน

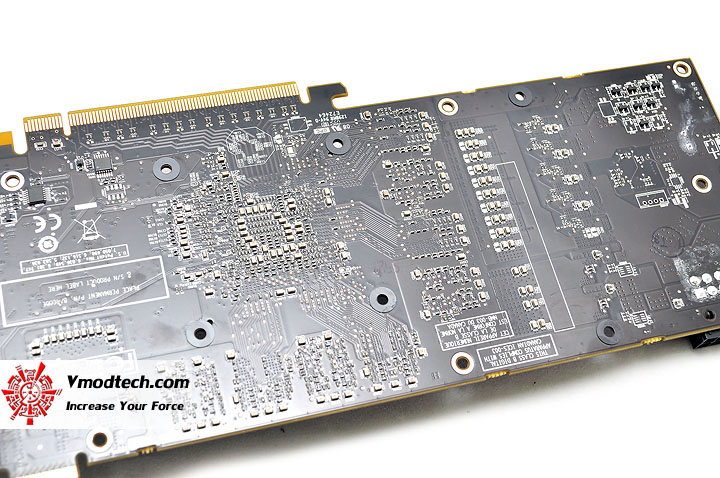

เริ่มกันด้วยติดแหวนสติกเกอร์โอริงสีดำ ที่บริเวณรูร้อยชุดยึดด้านหลังการ์ดที่จำเป็นต้องใช้ในการติดตั้งนี้กันก่อนนะครับ
เสร็จก็ต่อกันด้วยการติดตั้งซิงค์ตัวยาวสำหรับระบายความร้อนภาคจ่ายไฟ ยึดกันไว้ด้วยน็อตที่ระบุไว้ในคู่มือเลยครับ 2ชุด

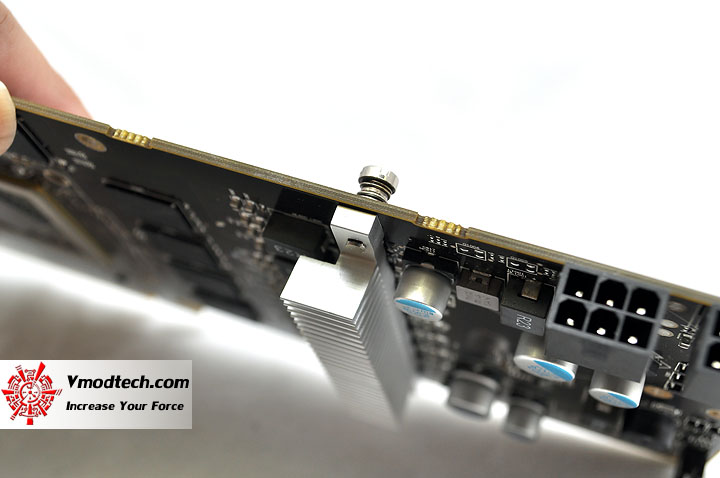

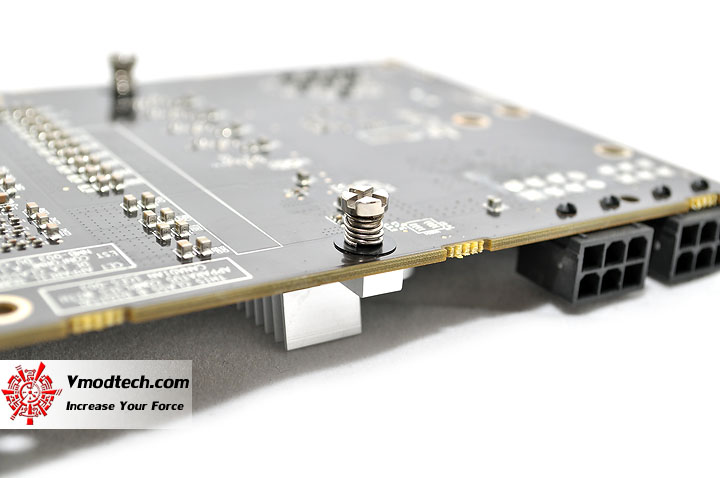

เสร็จเรียบร้อย แน่นหนาสวยงามกันด้วยน็อตสปริงตามภาพครับ

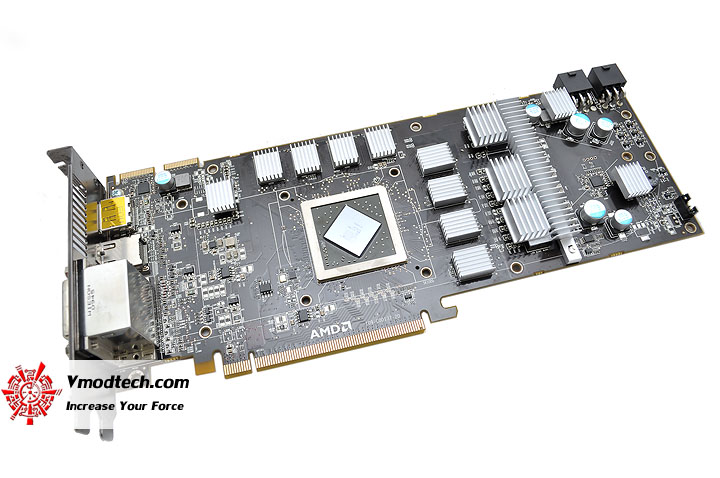

…ส่วนซิงค์แรมต่างๆก็ยึดกันด้วยเทป 2หน้าครับ ซึ่งซิงค์แรมเล็กจะมีแถมมาให้ถึง 16ตัว ส่วนตัวใหญ่มีอีก 4ตัว ก็เลือกติดเพิ่มกันตามอัธยาศัยกันเลยนะครับ ถ้าคิดว่ามีตัวชิปหรือภาคจ่ายไฟตัวไหนจะมีความร้อนอีก ส่วนผมก็เลือกติดแถมเพิ่มกันไปอีกตามภาพเลยนะครับ และอีกนิดสำหรับกาว 2หน้าพวกนี้ พอติดแล้วแนะนำให้วางทิ้งไว้ก่อนซักครึ่งชั่วโมงนะครับ ทั้งนี้ก็เพื่อให้กาวที่ติดแนบสนิทดียิ่งขึ้นนั่นเองครับ

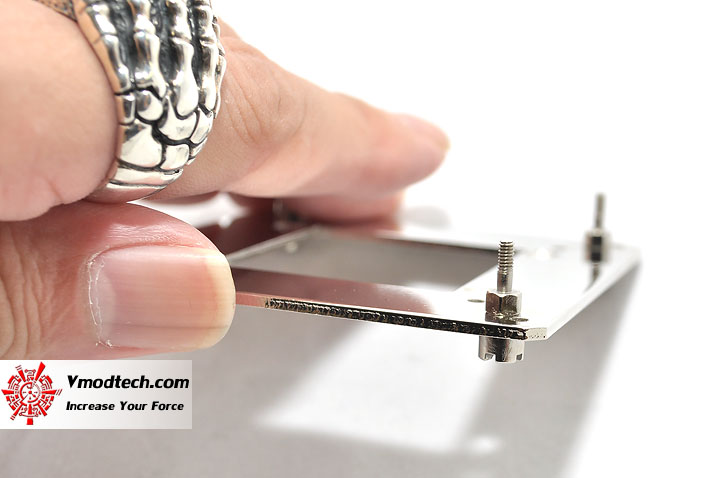

…ต่อกันด้วยการจัดเตรียมชุดยึดตัวซิงค์เข้ากับตัวการ์ด ดูคู่มือจะมีบอกไว้ให้ครับว่าการ์ดรุ่นที่เราใช้จะตรงกับรูร้อยน็อตตำแหน่งไหน พอเราได้ตำแหน่งแล้ว ก็เอาน็อตตัวผู้-ตัวเมีย ขนาดที่ระบุไว้ในคู่มือว่าการ์ดเราจะใช้น็อตโค้ดอะไร มาร้อยเข้ากับเพลทยึดตัวซิงค์กันก่อนตามภาพเลยครับ

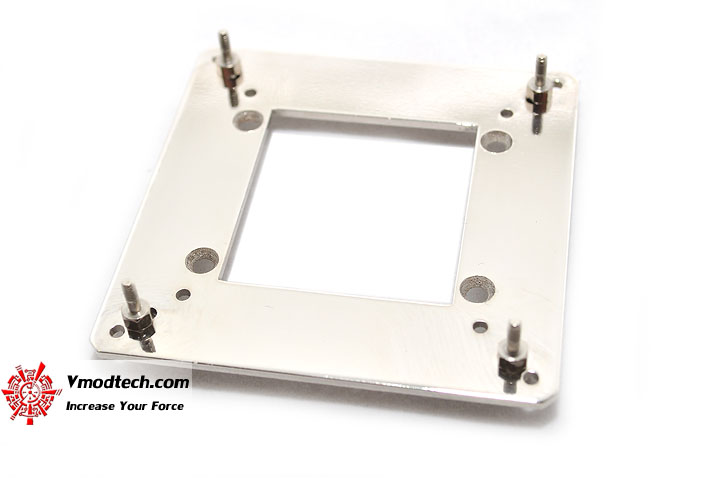

ภาพเต็มๆหลังจากร้อยน็อตตามคู่มือเรียบร้อยแล้ว
หลังจากนั้นก็นำไปประกบเข้ากับตัวซิงค์ แล้วยึดด้วยน็อต 4ตัวตามภาพครับ

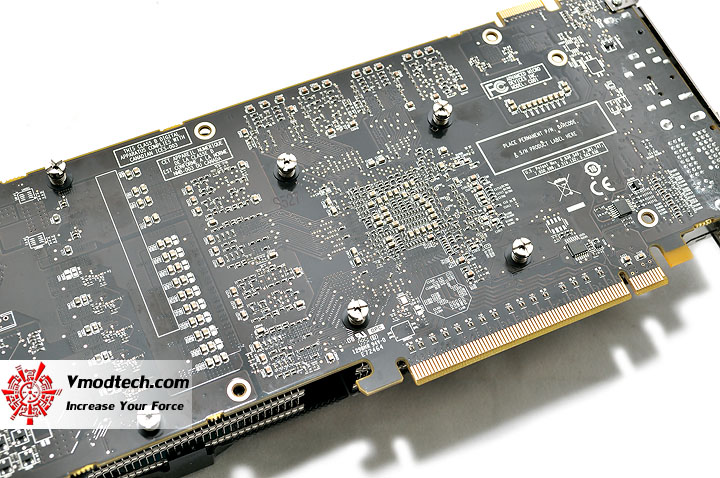

…เสร็จแล้วก็ทาซิลิโคนที่ตัวชิป GPU ที่การ์ดให้ทั่ว ก่อนที่จะเอาชุดซิงค์เข้าประกบกับตัวการ์ด แล้วขันน็อตสปริง 4ตัวยึดเข้าที่หลังการ์ดตามภาพครับ

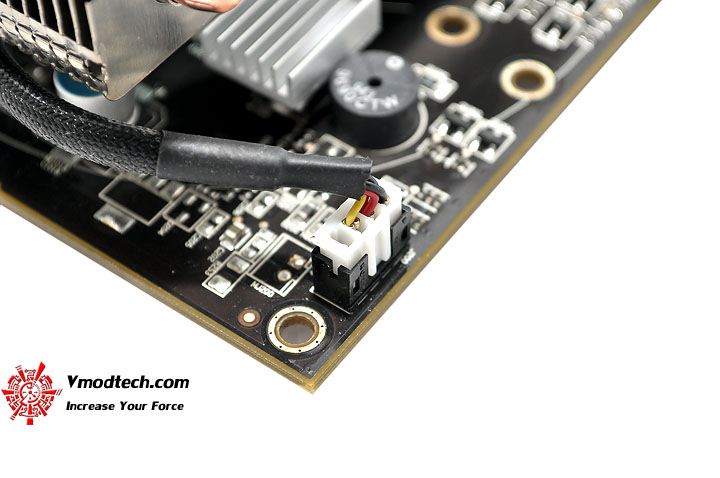

เสียบขั้วพัดลมเข้ากับขั้วพัดลมที่ตัวการ์ด เก็บสายสักนิด เป็นอันเสร็จพิธี
…หลังประกอบเสร็จ ก็จะออกมาสวยงามบึกบึนกันตามภาพเลยนะครับ ส่วนความหนาของตัวการ์ด ก็จะกลายเป็น 3สล็อต ถ้าใครจะนำการ์ดไป CrossfireX หรือ SLI เช็คที่ตัวเมนบอร์ดเรากันก่อนนะครับว่า ที่ติดตั้งสล็อต PCI-e ของเรามันจะเพียงพอหรือไม่
Test Setup
.SYSTEMS | |
.CPU | ..Intel Core i7 980X Extreme Edition by P.PEGAZUS @ 4.60 GHZ |
.Motherboard | ..GIGABYTE GA-X58A-UD7 |
.Memory | ..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel |
.Graphic Card | ..PowerColor HD 5870 1GB DDR5 Stock Heatsink & GELID ICY VISION VGA Cooler |
.Harddisk | ..WD1002FAEX 1TB SATA3 |
.CPU Cooler | ..Water Cooling @ Ambient 28 °C |
.Power Supply | ..Antec TPQ-1200 OC Version 1200W |
.Operation System | ..Windows 7 Ultimate 32-bit |
เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบที่อุณหภูมิห้องประมาณ 28 °C ตลอดทุกการทดสอบกันเลยดีกว่าครับ
Stock Heatsink HD 5870 Results
…การเทสต์กับซิงค์เดิมของ HD 5870 ผมจะมีการเทสต์กันถึง 4รูปแบบครบๆทุกการใช้งาน พร้อมกับลองโอเวอร์คล็อคและเทสต์ความเสถียรด้วยโปรแกรมสุดโหดอย่าง FurMark 1.8.0 เป็นเวลา 10นาทีขึ้นไปพร้อมๆกันไปด้วยทุกรูปแบบที่ทำการเทสต์เลยนะครับ ไปชมกันเลยครับว่าผลเทสต์ในรูปแบบต่างๆจะเป็นอย่างไรกันบ้าง
.
Stock Heatsink HD 5870 with fan speed auto & default voltage 1,162mV
@ 940/5,200MHz = 78 °C max
(Click ScreenShot to Enlarge)
…พัดลมรอบAuto+ไฟเลี้ยงเดิม กดกันไปปรี๊ดใช่เล่นสูงสุดที่ 78 °C ส่วนผลการโอเวอร์คล็อคการ์ดก็ไปหยุดสูงสุดเสถียรดีที่ 940/5,200MHz ครับ
Stock Heatsink HD 5870 with fan speed auto & full voltage 1,350mV
@ 990/5,200MHz = 88 °C max
(Click ScreenShot to Enlarge)
…ส่วนพัดลมรอบAuto+เพิ่มไฟเลี้ยงสุดๆไปที่ 1,350mV ซึ่งจริงๆผมไม่ค่อยอยากเทสต์ในแบบนี้เลยครับ เพราะว่ากลัวการ์ดเจ๊ง ซึ่งความร้อนที่ทำได้ก็กดกันไปสูงสุดที่ 88 °C ส่วนผลการโอเวอร์คล็อคการ์ดก็ไปหยุดสูงสุดเสถียรดีที่ 990/5,200MHz ครับ
Stock Heatsink HD 5870 with fan speed 100% & default voltage 1,162mV
@ 970/5,200MHz = 58 °C max
(Click ScreenShot to Enlarge)
…ตามด้วยการเทสต์แบบพัดลมรอบ100%+ไฟเลี้ยงเดิม ความร้อนที่ทำได้จะลดฮวบมาอยู่ที่ 58 °C แต่เรื่องเสียงพัดลมนั้นไม่ต้องพูดถึง ดังสนั่นหวั่นไหวกันตามฟอร์ม ส่วนผลการโอเวอร์คล็อคการ์ดก็ไปหยุดสูงสุดเสถียรดีที่ 970/5,200MHz ครับ
Stock Heatsink HD 5870 with fan speed 100% & full voltage 1,350mV
@ 1,030/5,200MHz = 69 °C max
(Click ScreenShot to Enlarge)
..และปิดท้ายของการเทสต์กับซิงค์เดิม กันด้วยการเทสต์แบบพัดลมรอบ100%+เพิ่มไฟเลี้ยงสุดๆไปที่ 1,350mV ซึ่งความร้อนที่ทำได้ก็กดกันไปสูงสุดที่ 69 °C ส่วนผลการโอเวอร์คล็อคการ์ดก็ไปหยุดสูงสุดเสถียรดีที่ 1,030/5,200MHz ครับ
.
GELID ICY VISION VGA Cooler Results
…ส่วนการเทสต์กับซิงค์ GELID ICY VISION VGA Cooler นั้น จะมีการเทสต์เพียงแค่ 2รูปแบบนะครับ เพราะว่าไม่สามารถเพิ่มรอบพัดลมได้นั่นเอง โดยจะเป็นการเทสต์ทีไฟเลี้ยงชิปแบบเดิมๆกับเพิ่มไฟเลี้ยงชิปจนสุดที่ 1,350mV พร้อมกับลองโอเวอร์คล็อคและเทสต์ความเสถียรด้วยโปรแกรมสุดโหดอย่าง FurMark 1.8.0 เป็นเวลา 10นาทีขึ้นไปพร้อมๆกันไปด้วยทั้ง 2รูปแบบที่ทำการเทสต์เลยนะครับ ไปชมผลกันเลยครับว่าเปลี่ยนซิงค์แล้วจะเย็นลงได้คุ้มค่ากับที่เราเสียเงินและเสียเวลาไปหรือไม่
.
GELID ICY VISION with default voltage 1,162mV
@ 990/5,200MHz = 47 °C max !!!
(Click ScreenShot to Enlarge)
…โอ้!! พระผู้เป็นเจ้า ที่ไฟเลี้ยงเดิม ความร้อนสูงสุดเพียงแค่ 47 °C เพียงเท่านั้น แถมยังลากการ์ดกันไปไกลถึง 990/5,200MHz ด้วยไฟเลี้ยงการ์ดแบบเดิมๆ!! ส่วนเรื่องเสียงรบกวนนี่ไม่ต้องพูดถึงเลยครับ เงียบสบายหูเป็นอย่างยิ่ง!!
GELID ICY VISION with full voltage 1,350mV
@ 1,050/5,200MHz = 58 °C max !!!
(Click ScreenShot to Enlarge)
…แม้เพิ่มไฟจนสุดมิดเบียร์คิงส์(เกย์)ก็ยังเย็น!! ที่ไฟเลี้ยงสุดๆไปที่ 1,350mV ความร้อนสูงสุดยังไปเพียงแค่ 58 °C แถมยังลากการ์ดกันไปได้ไกลถึง 1,050/5,200MHz อย่างมีเสถียรภาพ แม้อุณหภูมิห้องจะไม่ได้เย็นมากมายแต่อย่างใด เสียงรบกวนจากพัดลมก็ไม่มี สมบูรณ์แบบดีจริงๆครับ
Summary Results
…เพื่อความชัดเจนดูง่าย เปรียบเทียบผลกันในกราฟอีกทีนะครับ ไม่ใช่เย็นลงอย่างเดียวแต่ลากได้เท่าเดิม นี่เย็นลงมากแล้วยังทำให้ลากไกลขึ้นกว่าเดิมอีกด้วย ผมว่าต้องแบบนี้ครับ ถึงจะดูน่าลงทุนกันหน่อย
Conclusion
…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่า GELID ICY VISION VGA Cooler ทำผลงานความเย็นออกมาได้อย่างดีเยี่ยมกันเลยนะครับ เย็นกว่าซิงค์เดิมของการ์ด HD 5870 ที่ไฟเลี้ยงการ์ดเท่าๆกันสูงสุดถึง 30-31 °C เย็นกันแบบไม่น่าเชื่อจริงๆครับ ส่วนการติดตั้งก็ทำได้ง่ายไม่ซับซ้อน แถมด้วยการออกแบบชุดยึดที่ชาญฉลาดของ GELID ส่งผลให้ซิงค์รุ่นนี้สามารถติดตั้งกับการ์ดได้หลายรุ่นมากมาย ถึงจะเปลี่ยนรุ่นหรือเปลี่ยนค่ายการ์ดที่ใช้แล้ว ก็ยังสามารถเก็บตัวซิงค์ไว้ใช้ได้อีกต่อไป ขั้วต่อพัดลมที่ให้มาก็สะดวกในการติดตั้งเข้ากับขั้วต่อพัดลมที่ตัวการ์ดได้เลย โดยไม่ต้องมีสายระโยงระยางที่ต้องเอาขั้วไฟสายพัดลมของตัวการ์ด ไปเสียบที่เมนบอร์ดหรือที่ Power Supplies แต่อย่างใด และขนาดตัวซิงค์ก็มีขนาดที่กำลังดีไม่ใหญ่เกะกะจนเกินไป จะมีข้อเสียอยู่บ้างก็ตรงที่ความหนาของตัวซิงค์เมื่อใส่เข้ากับตัวการ์ด จะกินเนื้อที่การ์ดไป 3สล็อตในเวลานำไปติดตั้ง ซึ่งถ้าเราไม่ได้เล่นการ์ดคู่ ก็คงจะไม่เป็นอุปสรรคในการติดตั้งที่ใหญ่โตแต่อย่างใด และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ
.
.
