…สวัสดีครับ สำหรับในวันนี้ก็เป็นวันเปิดตัวเมนบอร์ดที่ใช้ชิปเซต 890GX+SB850 ของทาง AMD ทางเรา Vmodtech.com ก็มีเมนบอร์ดที่ใช้ชิปเซตนี้มาฝากบรรดาแฟนานุแฟนของ AMD กันหนึ่งรุ่นนะครับ โดยคราวนี้จะมากันในแบรนด์ GIGABYTE ที่มากันในรุ่น GA-890GPA-UD3H เพื่อไม่ให้เป็นการเสียเวลาไปดูสเป็คต่างๆคร่าวๆของตัวชิปเซตนี้กันก่อนเลยนะครับ

.

…ชิปเซต AMD 890GX+SB850 จะอยู่ใน Platform ใหม่ ของทาง AMD ที่จะมีชื่อใหม่ว่า “Leo” โดยจุดประสงค์หลักของ Platform นี้ คือการออกมารองรับ ซีพียู 6คอร์ นั่นเองครับ โดยตัวซีพียู 6คอร์ ก็จะมีกำหนดการวางตลาดประมาณเดือน 5 ของปีนี้ แต่ตัวเมนบอร์ดจะมีการเปิดตัวออกมาก่อนในวันนี้นั่นเองครับ แต่ก็ไม่ใช่ว่าซีพียู 6คอร์จะใส่กับบอร์ดที่ใช้ชิปเซตเก่าไม่ได้นะครับ ใส่ได้เหมือนกัน แต่คงต้องอัพเดตไบออสก่อน เพื่อให้เมนบอร์ดรู้จักกับตัวซีพียูนั่นเองครับ

.

ส่วนเรื่องชิปเซตใหม่ AMD 890GX+SB850 จะมีอะไรใหม่เพิ่มเติมจากรุ่นเก่า ผมขอกล่าวโดยสรุปเลยนะครับดังต่อไปนี้

• กราฟฟิคออนบอร์ดรุ่นใหม่ HD 4290 ที่ซัพพอร์ต DX10.1 และ UVD2 มีความเร็วในการทำงานเริ่มต้นที่สูงถึง 700/1,333MHz
• ได้มีการยกเลิกซัพพอร์ต DDR2 โดยถาวรกับชิปเซตนี้ นั่นก็หมายความว่าเราจะเห็นชิปเซตนี้ บนเมนบอร์ด Socket AM3 เพียงเท่านั้น
• Southbridge SB850 จะซัพพอร์ต SATA3 6Gbps และสามารถใส่ USB2.0/1.1 ได้มากขึ้นจาก SB750 รุ่นเก่าที่มี 12Ports เป็น 14Ports

ต่อไปเราก็ไปดูสเป็คต่างๆของตัวเมนบอร์ดที่เราจะทดสอบกันในวันนี้ ต่อกันไปเลยนะครับ

.

GIGABYTE GA-890GPA-UD3H

AMD 890GX + SB850 Chipset

1. Ultra Durable 3 Classic Technology with copper cooled quality for lower working temperature
2. Revolution energy saving design with Easy Energy Saver technology
3. Supports newest NEC SuperSpeed USB 3.0 with superfast transfer rates of up to 5 Gbps
4. 3X USB power delivery for greater compatibility and extra power for USB devices
5. AMD SB850 provides native SATA3 storage interface with superfast 6Gbps link speed
6. Supports AMD AM3 Phenom II/ Athlon II processors
7. Dual Channel DDR3 1866+ for remarkable system performance
8. Built-in a 128MB DDR3 Sideport Memory for accelerating graphics performance
9. Integrated ATI Radeon HD 4290 graphics (DirectX10.1)
10. 2 PCI-E 2.0 x16 interface with ATI CrossFireX/ Hybrid CrossFireX technology support
11. Supports Dolby Home Theater audio to enjoy a rich surround sound experience
12. Integrated HDMI/ DVI interface for Full HD 1080 Blu-ray playback with HDCP
13. Compatible with Window 7 to deliver the best operation experience
14. Meet European Union EuP(Energy-using Products) requirement

.

Specifications

CPU	Support for Socket AM3 processors: AMD PhenomTM II processor / AMD AthlonTM II processor
Hyper Transport Bus	5200 MT/s
Chipset	North Bridge: AMD 890GX South Bridge: AMD SB850
Memory	4 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory (Note 1) Dual channel memory architecture Support for DDR3 1866(OC)/1333/1066 MHz memory modules Support for non-ECC memory modules
Integrated Memory	128MB DDR3 SidePort memory
Onboard Graphics	Integrated in the North Bridge: 1 x D-Sub port 1 x DVI-D port (Note 2)(Note 3) 1 x HDMI port (Note 3)
Audio	Realtek ALC892 codec High Definition Audio 2/4/5.1/7.1-channel Support for Dolby Home Theater Support for S/PDIF In/Out Support for CD In
LAN	1 x Realtek 8111D chip (10/100/1000 Mbit)
Expansion Slots	1 x PCI Express x16 slot, running at x16 (PCIEX16) (Note 4) 1 x PCI Express x16 slot, running at x8 (PCIEX8) (Note 4) (The PCIEX16 and PCIEX8 slots support ATI CrossFireX and ATI Hybrid CrossFireX technologies, and conform to PCI Express 2.0 standard.) 3 x PCI Express x1 slots 2 x PCI slots
Storage Interface	South Bridge: 6 x SATA 6Gb/s connectors 6 supporting up to 6 SATA 6Gb/s devices Support for SATA RAID 0, RAID 1, RAID 5, RAID 10, and JBOD GIGABYTE SATA2 chip: 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices 2 x SATA 3Gb/s connectors supporting up to 2 SATA 3Gb/s devices Support for SATA RAID 0, RAID 1, and JBOD iTE IT8720 chip: 1 x floppy disk drive connector supporting up to 1 floppy disk drive
USB	Integrated in the South Bridge: Up to 14 USB 2.0/1.1 ports (6 on the back panel (Note 5), 8 via the USB brackets connected to the internal USB headers) NEC D720200F1 chip: Up to 2 USB 3.0 ports on the back panel
IEEE 1394	T.I. TSB43AB23 chip: Up to 3 IEEE 1394a ports (1 on the back panel, 2 via the IEEE 1394a bracket connected to the internal IEEE 1394a header)
Internal I/O Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x floppy disk drive connector 1 x IDE connector 6 x SATA 6Gb/s connectors 2 x SATA 3Gb/s connectors 1 x CPU fan header 2 x system fan header 1 x power fan header 1 x front panel header 1 x front panel audio header 1 x CD In connector 1 x S/PDIF In header 1 x S/PDIF Out header 2 x IEEE 1394a header 4 x USB 2.0/1.1 headers 1 x serial port header 1 x clearing CMOS jumper
Back Panel Connectors	1 x PS/2 keyboard port or PS/2 mouse port 1 x D-Sub port 1 x DVI-D port (Note 2)(Note 3) 1 x HDMI port (Note 3) 1 x optical S/PDIF Out connector 4 x USB 2.0/1.1 ports 2 x USB 3.0/2.0 ports 1 x IEEE 1394a port 1 x RJ-45 port 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O Controller	ITE IT8720 chip
H/W Monitoring	System voltage detection CPU/System temperature detection CPU/System/Power fan speed detection CPU overheating warning CPU/System/Power fan fail warning CPU/System fan speed control (Note 6)
BIOS	2 x 8 Mbit flash Use of licensed AWARD BIOS Support for DualBIOSTM PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Unique Features	Support for @BIOS Support for Q-Flash Support for Xpress BIOS Rescue Support for Download Center Support for Xpress Install Support for Xpress Recovery2 Support for EasyTune (Note 7) Support for Easy Energy Saver Support for Time Repair Support for Q-Share
Bundle Software	Norton Internet Security (OEM version)
Operating System	Support for Microsoft Windows 7/ Vista/ XP
Form Factor	ATX Form Factor; 30.5cm x 24.4cm
Note	(Note 1) Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB. (Note 2) The DVI-D port does not support D-Sub connector by adapter. (Note 3) Simultaneous output for DVI-D and HDMI is not supported. (Note 4) For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot. The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When PCIEX8 is populated with a PCI Express graphics card, the PCIEX16 slot will operate at up to x8 mode. (Note 5) Two share the same ports with USB 3.0. (Note 6) Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install. (Note 7) Available functions in EasyTune may differ by motherboard model.
Remark	Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors’ website or 3rd party website. Most hardware/software vendors no longer offer support for Win9X/ME. If drivers are available from the vendors, we will update them on the GIGABYTE website.

* The entire materials provided herein are for reference only. GIGABYTE reserves the right to modify or revise the content at anytime without prior notice. * All trademarks and logos are the properties of their respective holders.

* Due to standard PC architecture, a certain amount of memory is reserved for system usage and therefore the actual memory size is less than the stated amount.

More information >>Click<<

ดูสเป็คต่างๆของเมนบอร์ดนี้กันครบแล้ว ก็ตามไปดูเมนบอร์ดงามๆนี้พร้อมๆกันต่อ ที่หน้าถัดๆไปกันเลยครับ

.

Package

กล่องสีขาวกันตามสไตล์ GIGABYTE

.

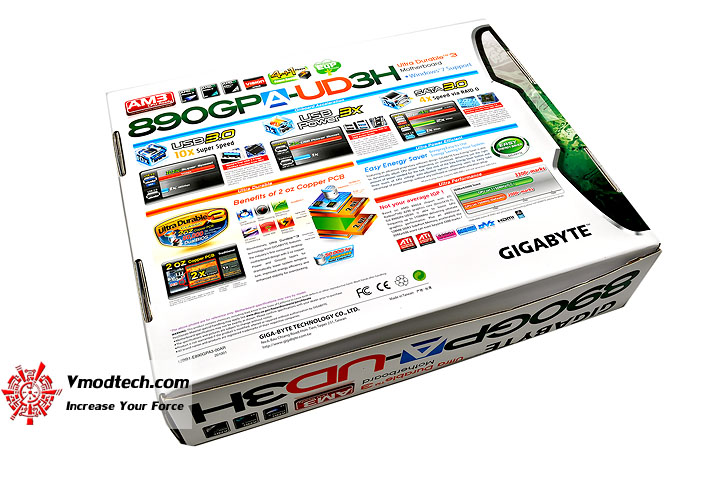

ส่วนด้านหลังก็ยังคงอัดแน่นมาด้วยสเป็คต่างๆ ให้ผู้บริโภคได้อ่านก่อนตัดสินใจ

.

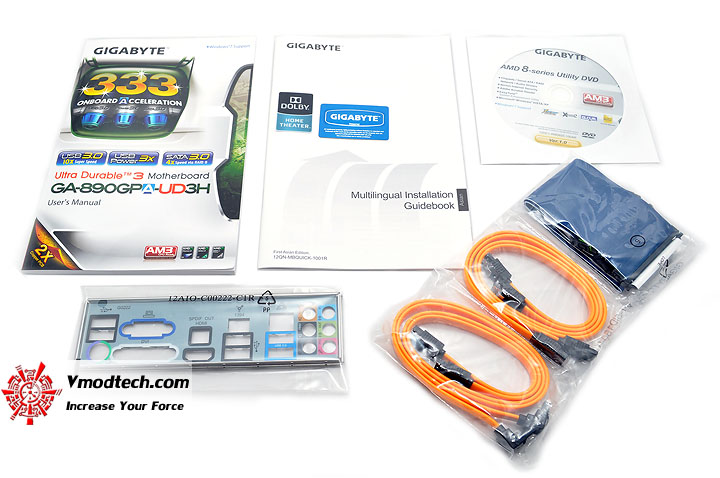

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันแบบพอเพียงเช่นเคยสำหรับบอร์ดรุ่นเล็กของทาง GIGABYTE

.

Motherboard Appearance

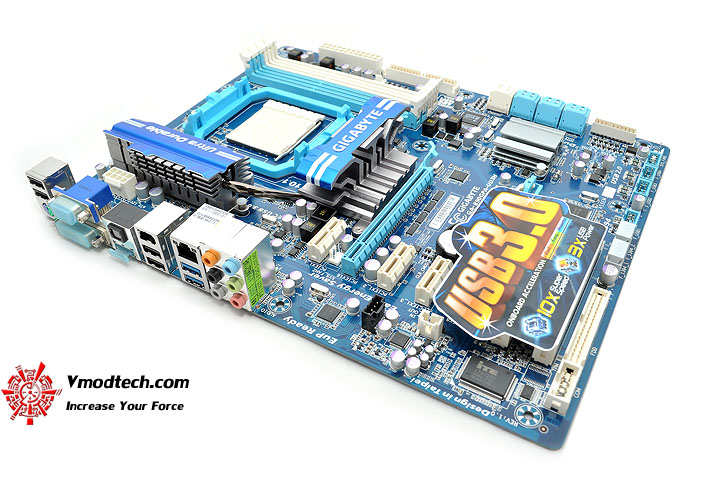

หน้าตาของตัวเมนบอร์ด สีฟ้าขาวสดใส พร้อมเนื้องานประกอบต่างๆที่ดีเยี่ยมเอามากๆเช่นเคย

.

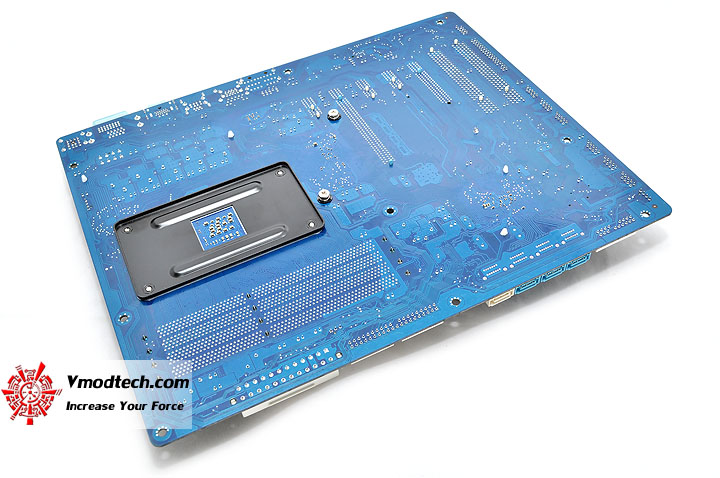

พลิกไปด้านหลังของตัวบอร์ด คราวนี้สีฟ้าล้วนเลยครับ

.

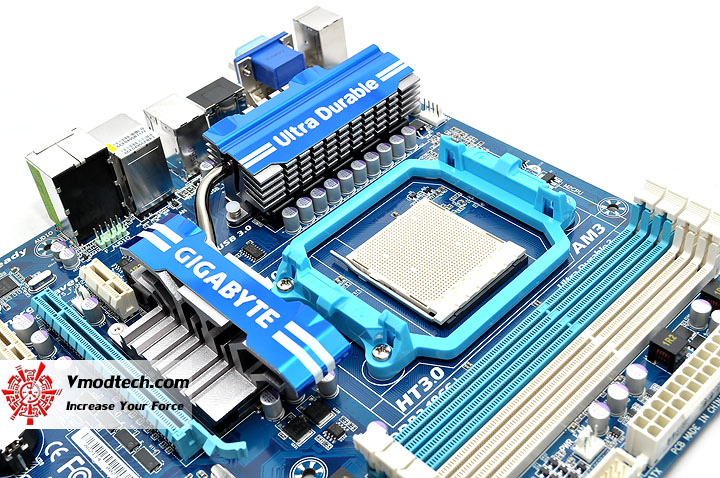

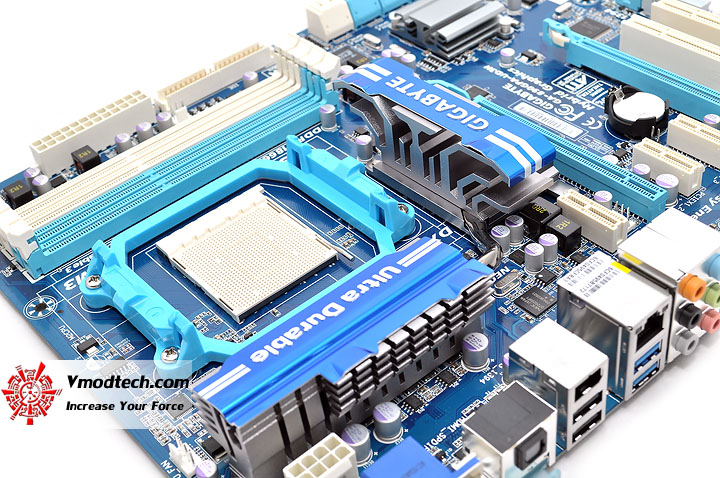

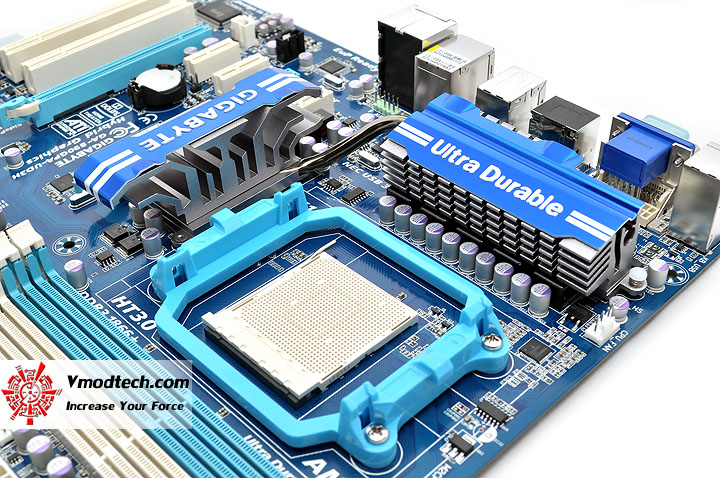

…ภาคจ่ายไฟของบอร์ดตัวนี้จะเป็นแบบ 4+1เฟส พร้อมซิงค์ระบายความร้อนขนาดใหญ่ ให้กับภาคจ่ายไฟและมีฮีตไปป์เลื้อยลงไปจนถึงชิป Northbridge เลยครับ

.

อีกมุมมองของความสวยงามของชุดฮีตซิงค์ของเมนบอร์ดตัวนี้

.

ยังไม่พอครับ หมุนกันไปอีกมุม สวยทุกมุมมองจริงๆครับ

.

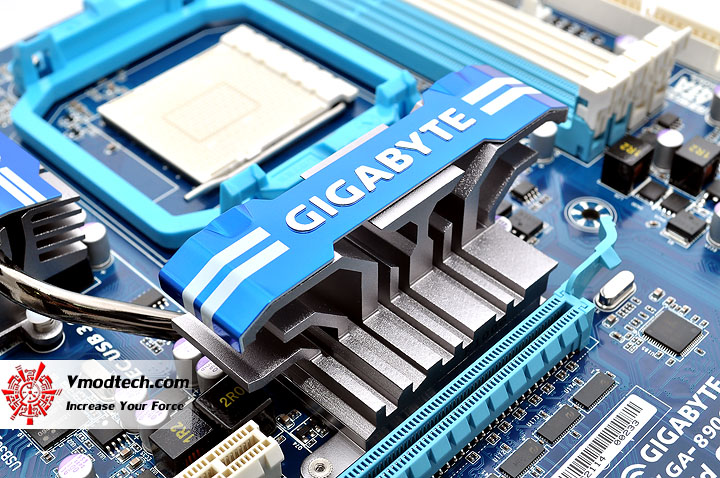

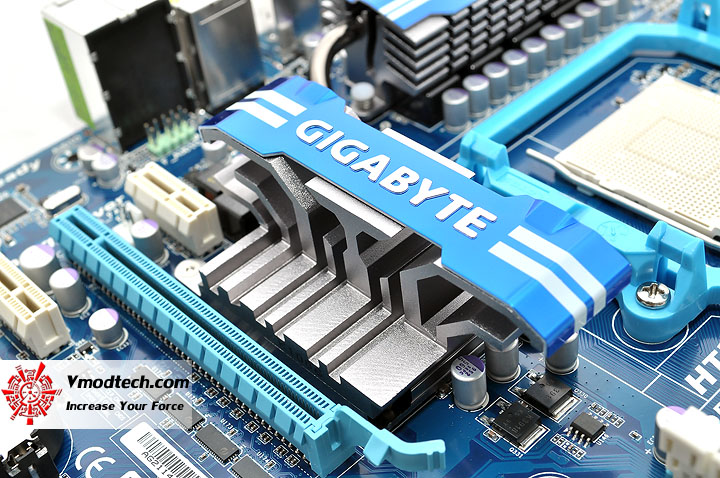

หน้าตาชัดๆของซิงค์สำหรับระบายความร้อนชิป Northbridge บนเมนบอร์ดนะครับ

.

…ไม่แน่ใจว่าทาง GIGABYTE ตั้งใจหรือเปล่า แต่ผมว่าซิงค์ตัวนี้มองไปแล้วคล้ายๆกับหัวสิงโต ตามชื่อของ Leo Platform เหมือนกันนะครับ

.

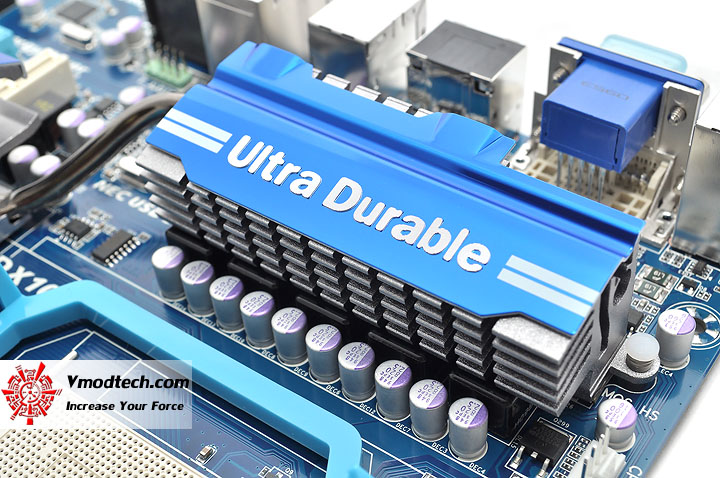

ซิงค์บริเวณภาคจ่ายไฟ ใหญ่โตมโหฬารดีมากเลยครับ

.

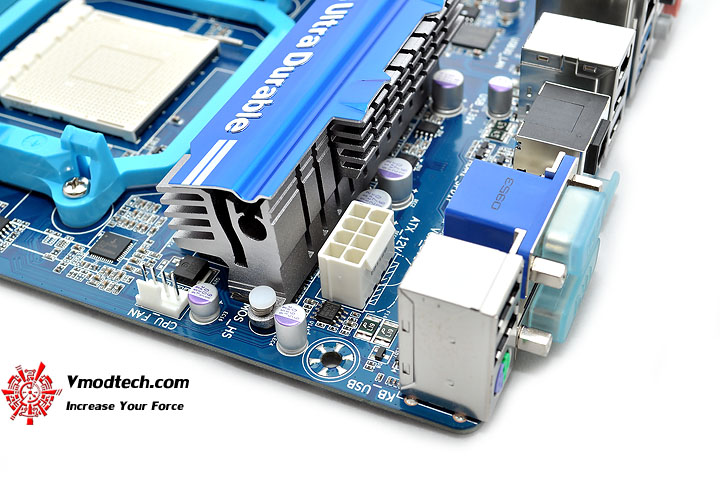

สายเสียบไฟเลี้ยงซีพียู 12V. ของบอร์ดนี้จะเป็นแบบ 8พิน เหมือนกับเมนบอร์ดรุ่นใหญ่นะครับ

.

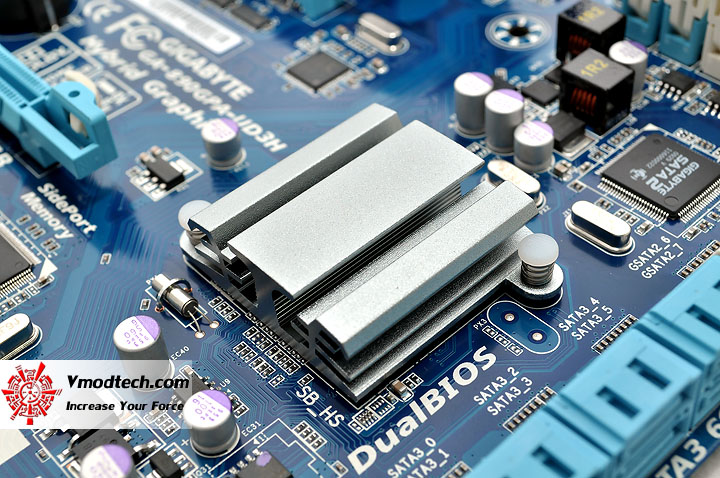

หน้าตาของซิงค์ Southbridge ครับ

.

ข้อความระบุคุณสมบัติเด่นต่างๆ บนตัวเมนบอร์ดนี้ครับ

.

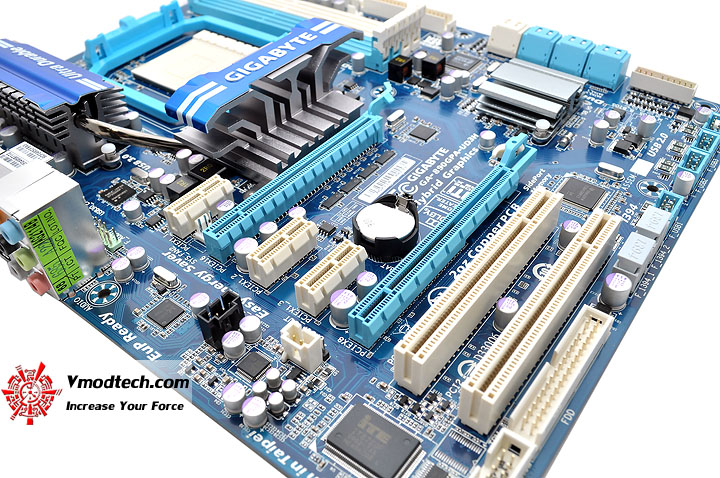

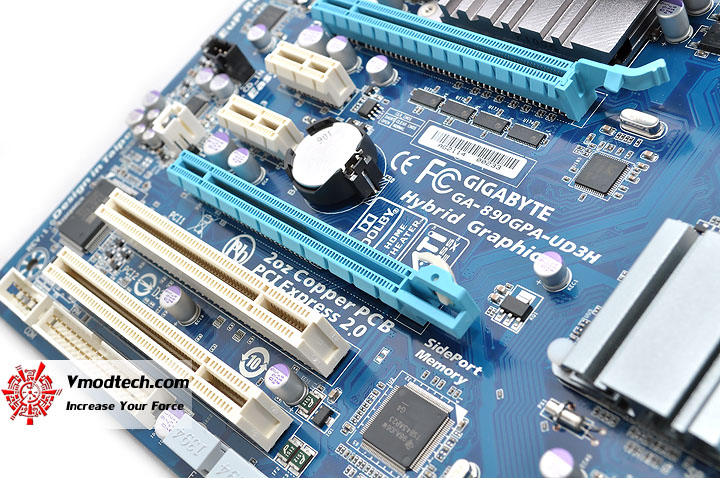

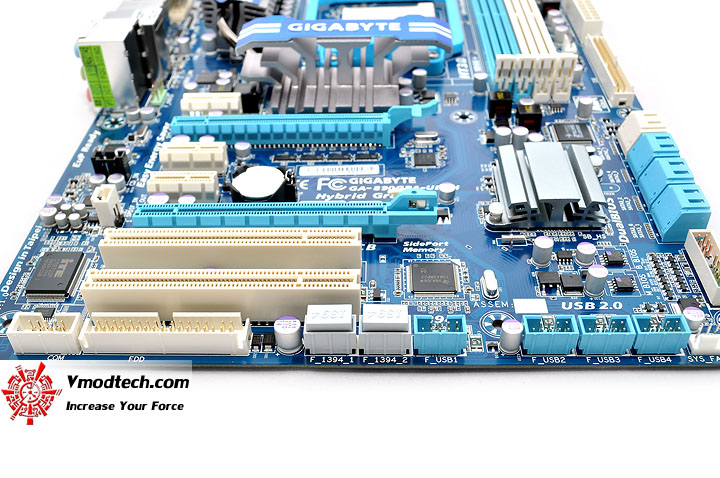

หน้าตาของสล๊อตเสียบการ์ดต่างๆบนตัวบอร์ดครับ

.

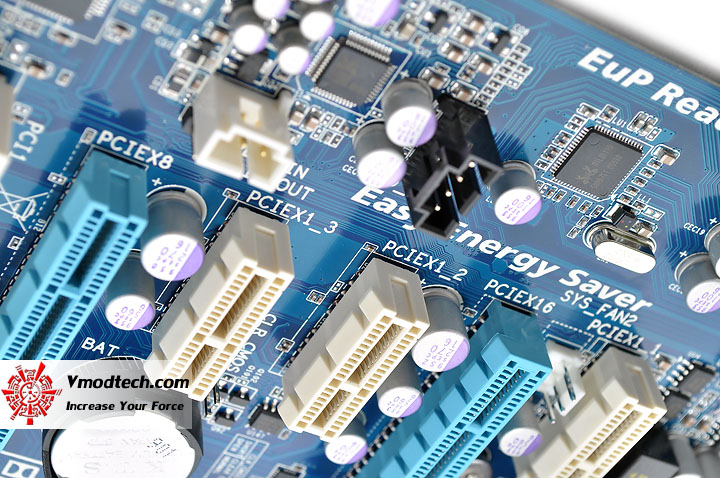

ข้อความระบุครบทุกแถวแบบไม่ต้องบรรยายกันเลย ซึ่งในโหมด CrossfireX จะทำงานที่ X8+X8 ทั้งสองช่องนะครับ

.

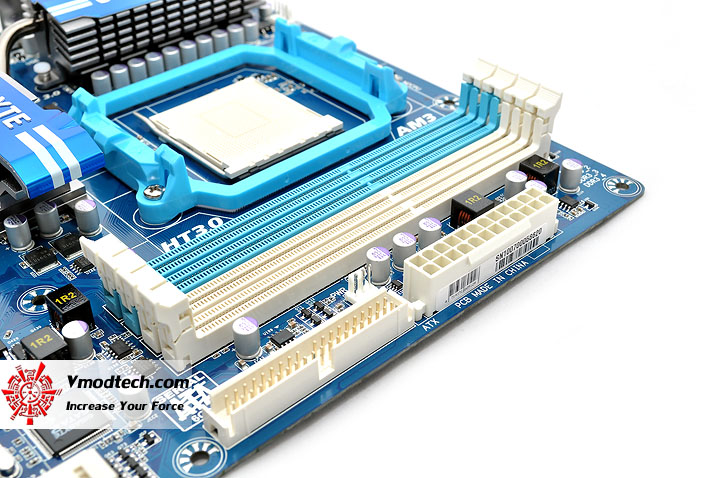

สล๊อต Memory 4ช่องทาง Support Dual Channel Mode กันตามมาตรฐาน แถมยังมีช่องเสียบสายแพ PATA มาให้ด้วยครับ

.

ช่องเสียบ Front Panel มากันเพียบที่บริเวณนี้ครับ แถมช่องเสียบสายแพ FDD ก็ยังคงมีไม่ขาด

.

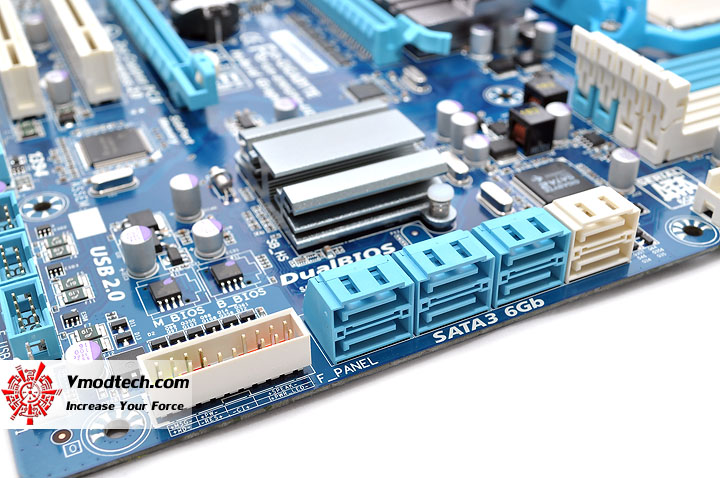

…ช่องSATAมีกันมา 8ช่องทาง โดยช่องสีขาว2ช่องบน-ล่างขวามือสุดจะเป็นช่อง SATA2 ที่ถูกควบคุมด้วยชิปจากทาง GIGABYTE เอง ส่วนช่องสีฟ้าที่เหลืออีก 6ช่องทางจะเป็นช่อง SATA3 อีกหนึ่งตัวชูโรงของเมนบอร์ดรุ่นนี้ ซึ่งจะถูกควบคุมการทำงานด้วยชิป Southbridge SB850 กันโดยตรงเลยครับ

.

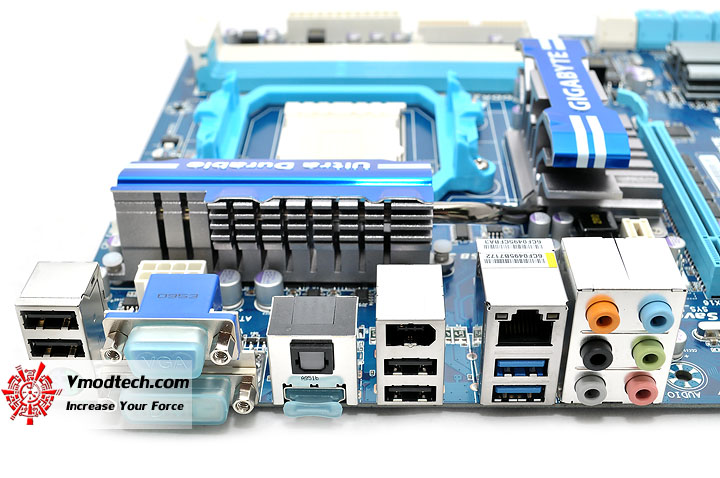

…Back Panel ครบครันทุกความต้องการในยุคปัจจุบัน โดยช่อง USB สีฟ้าจะเป็นช่อง USB 3.0 ที่เป็นตัวชูโรงอย่างหนึ่งของเมนบอร์ดรุ่นนี้ โดยถูกควบคุมการทำงานโดยชิปจากทาง NEC นะครับ

.

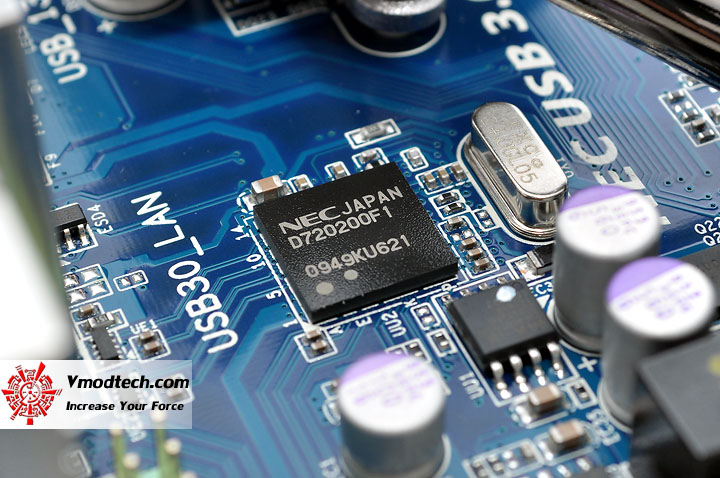

หน้าตาของตัวชิป NEC ที่ใช้ควบคุมการทำงานของช่อง USB 3.0 ครับ

.

Test Setup

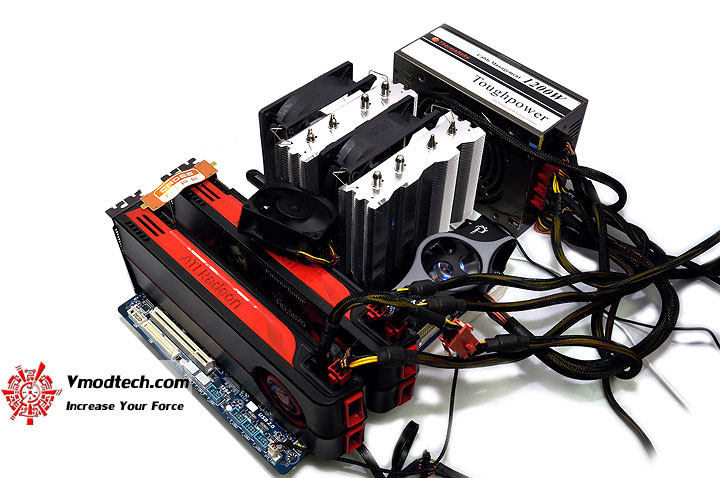

หน้าตาของระบบที่ทดสอบในคราวนี้ มากันสุดโหด สมกับเป็นแพลตฟอร์มแห่งราชสีห์

.

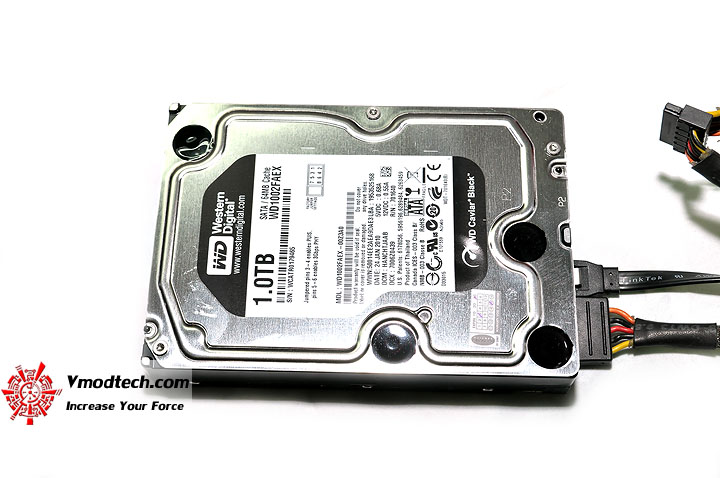

ฮาร์ดดิสต์ SATA3 ตัวแรงล่าสุด เราก็มีมาทดสอบด้วยครับ 1TB 64MB Cache ราคา 3700กว่าบาท แรงไม่แรงเดี๋ยวรู้กัน

.

.SYSTEMS
.CPU	..AMD PhenomII 965 Black Edition Rev. C3
.Motherboard	..GIGABYTE GA-890GPA-UD3H
.Memory	..G.Skill Pi PC17600 CL7-10-10-28 2GB*2 Dual Channel
.Graphic Card	..PWC & ATI HD 5870 CrossfireX @ 1,010/1,270MHz
.Harddisk	..WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Cogage Arrow W/Dual Fan @ 3,000RPM Ambient 24C
.Power Supply	..Thermaltake Toughpower 1200W
.Operation System	..Windows 7 Ultimate 32-bit

เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของผมกันเลยดีกว่านะครับ

.

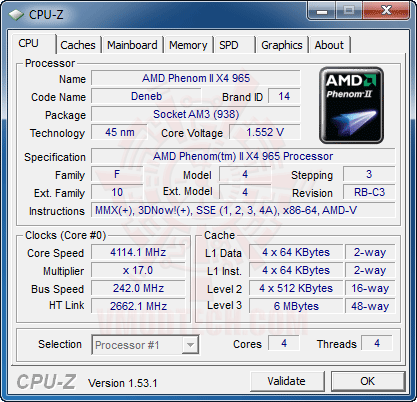

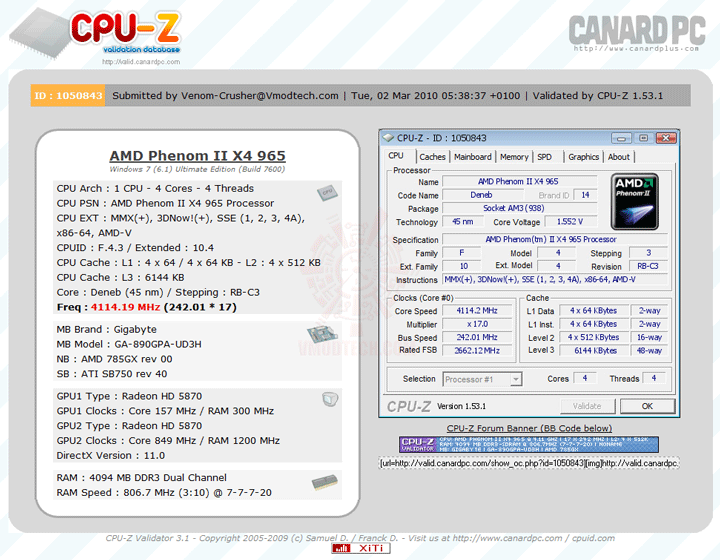

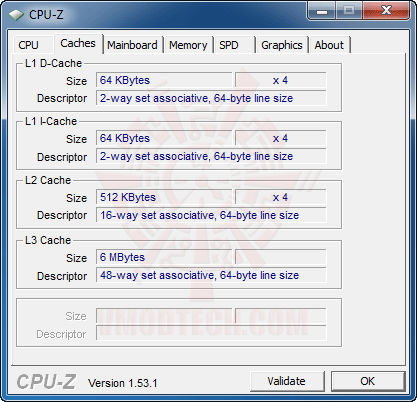

CPU-Z Detail

(Click Screenshot to Validate Link)

.

.

.

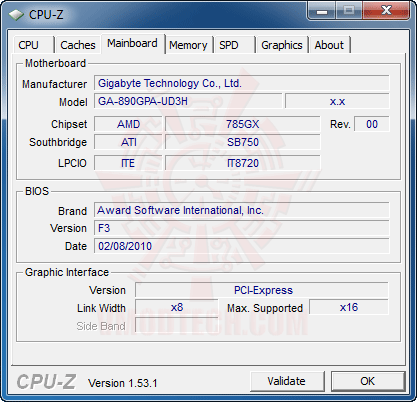

CPU-Z ยังคงเห็นเป็นชิปเซต 785GX+SB750 แทนที่จะเป็น 890GX+SB850 นะครับ

.

.

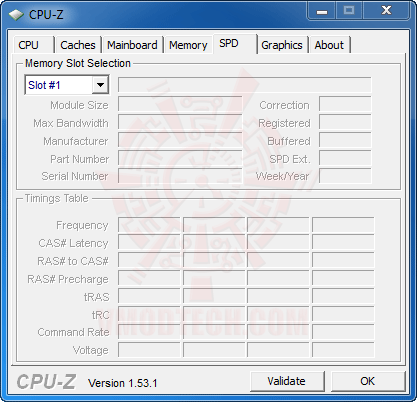

CPU-Z ไม่เห็นแรมที่ใช้ทั้งสี่สล๊อตเลยนะครับ

.

.

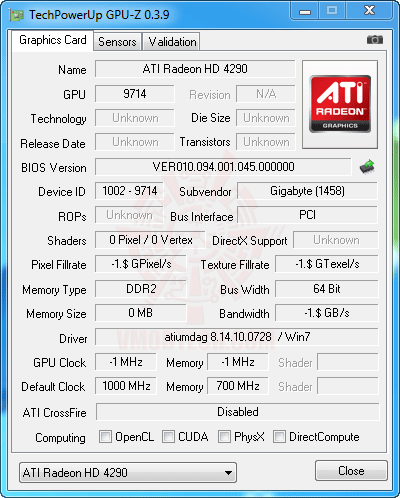

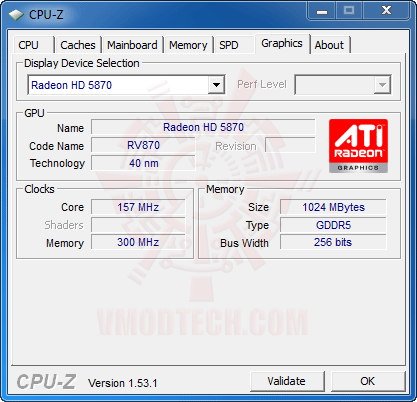

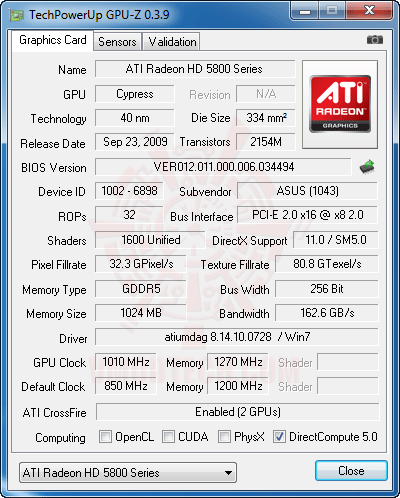

GPU-Z Detail

.

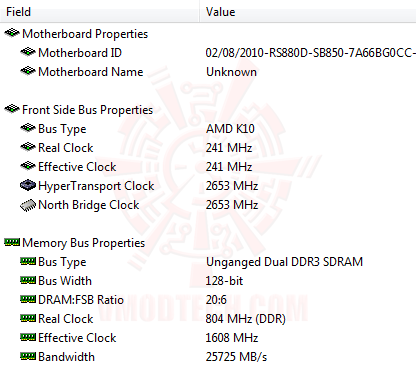

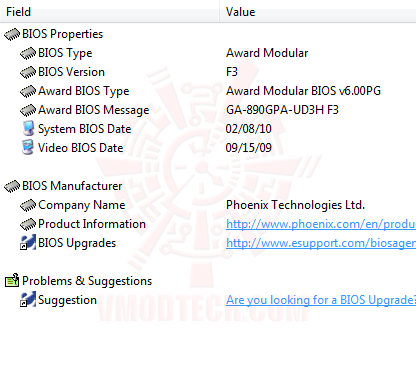

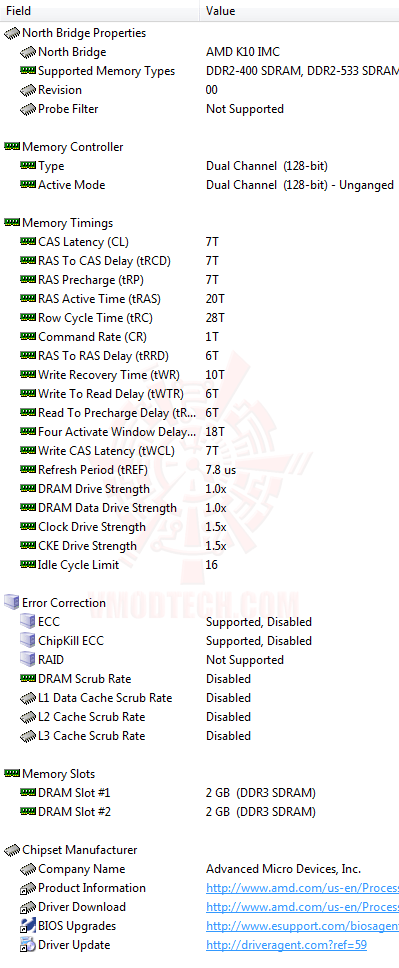

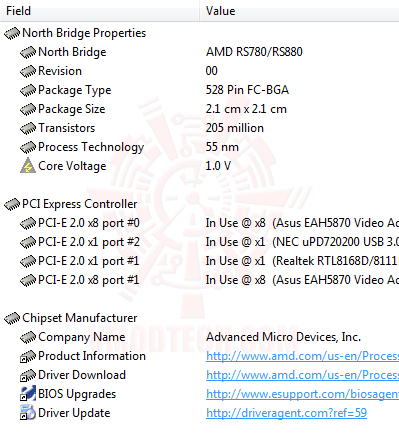

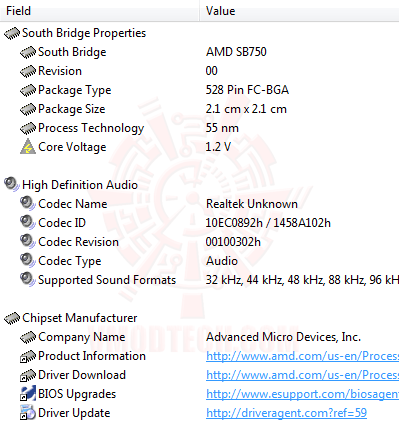

EVEREST Detail

.

.

.

.

…ไปลุยทดสอบที่ความเร็ว 4,114MHz HT Link 2,662MHz Bus 242MHz NB Freq. 2,662MHz DDR3-1613 7-7-7-20-1T กันเลยครับ

.

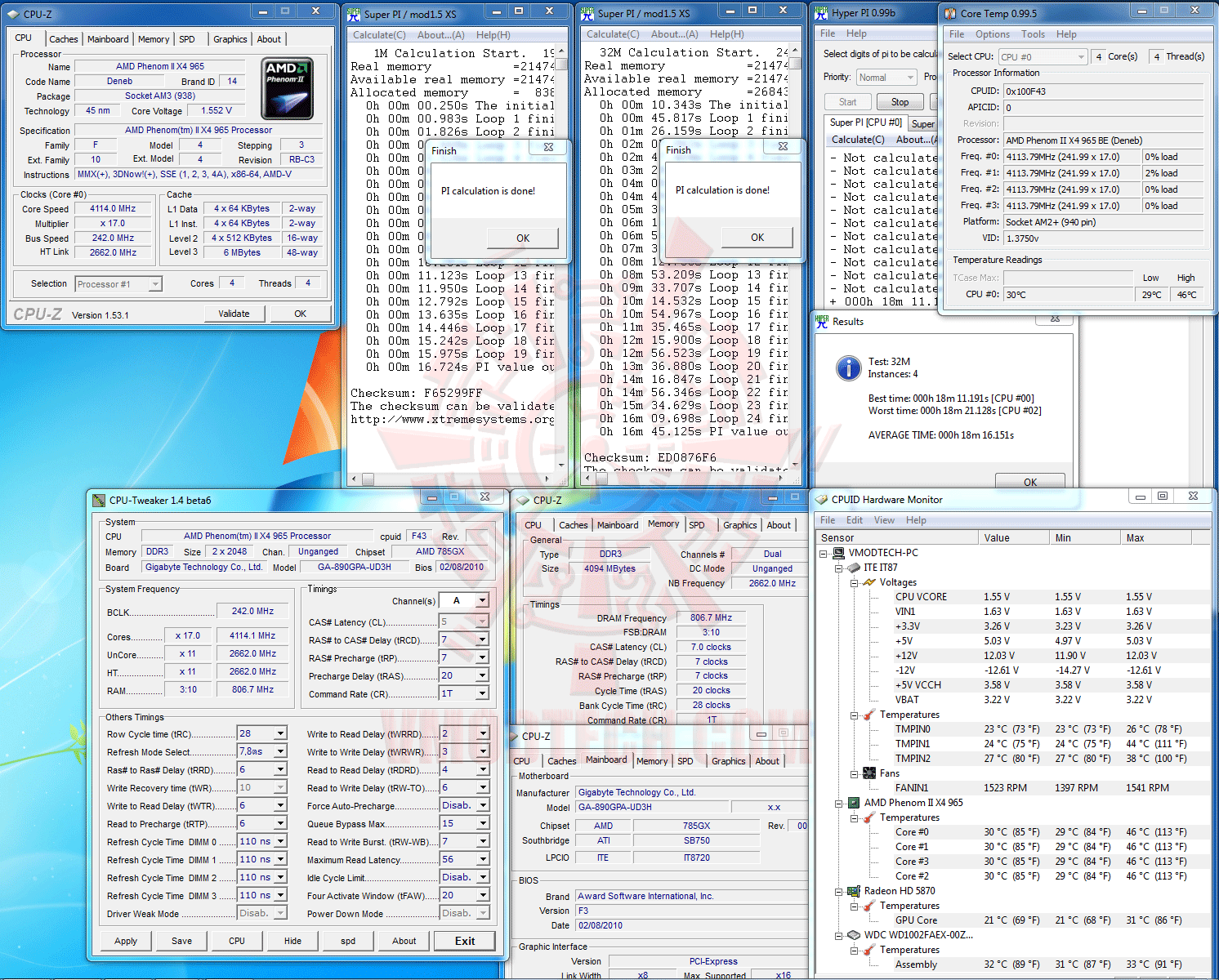

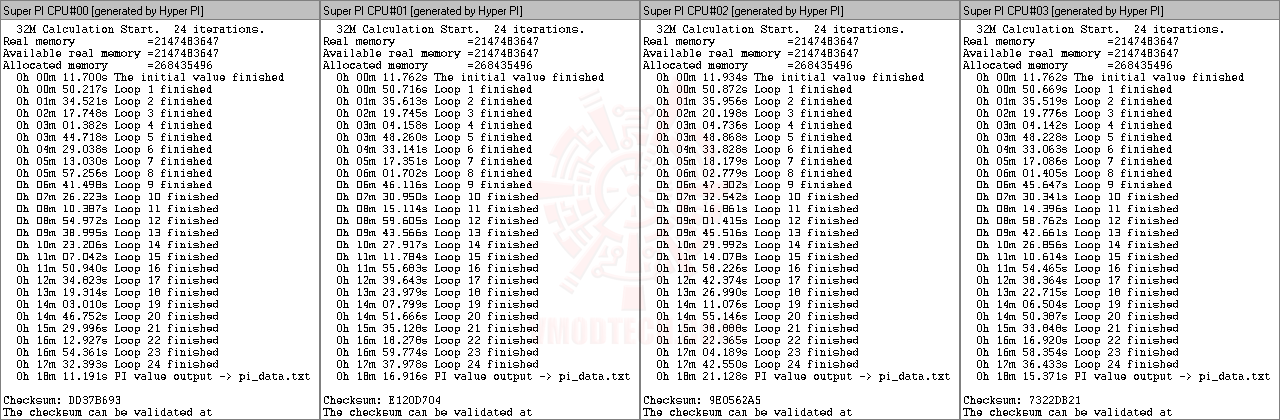

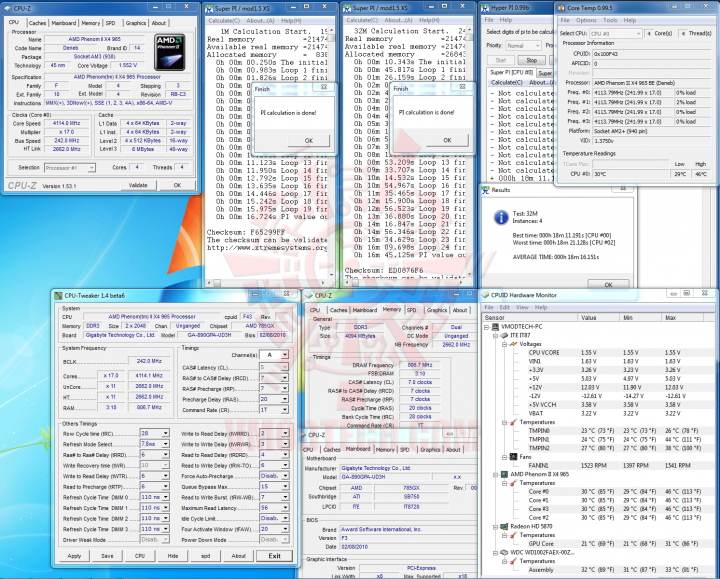

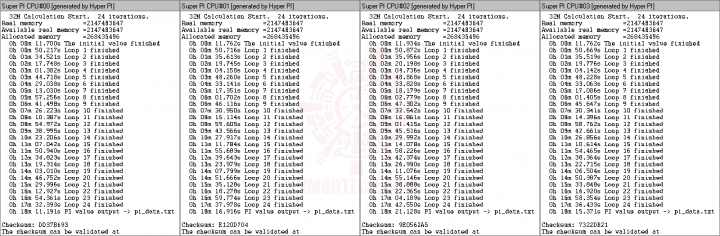

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click Picture to Enlarge)

.

(Click Picture to Enlarge)

แรงและเสถียรกันไปตามสไตล์ AMD ครับ

.

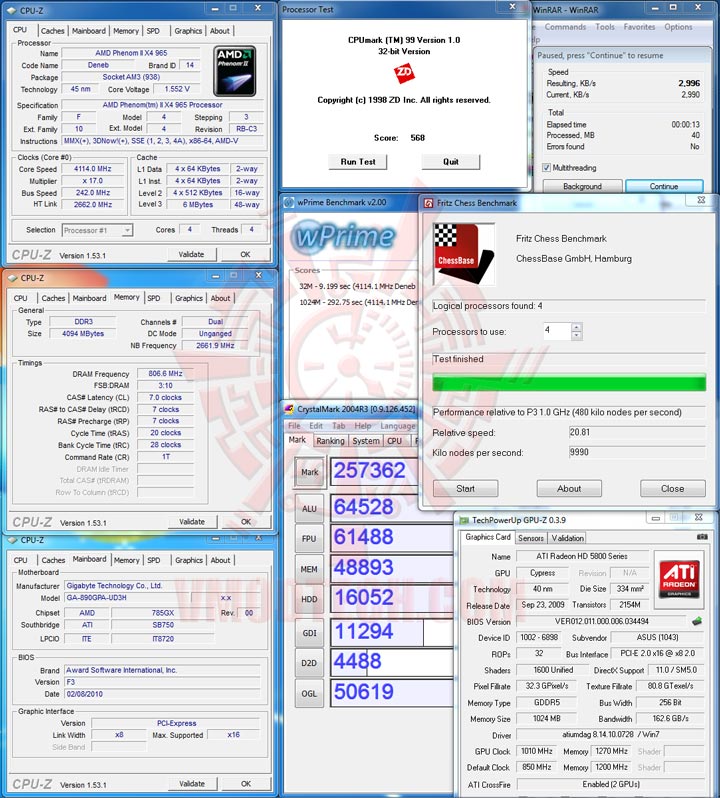

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess

& CrystalMark 2004R3

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

.

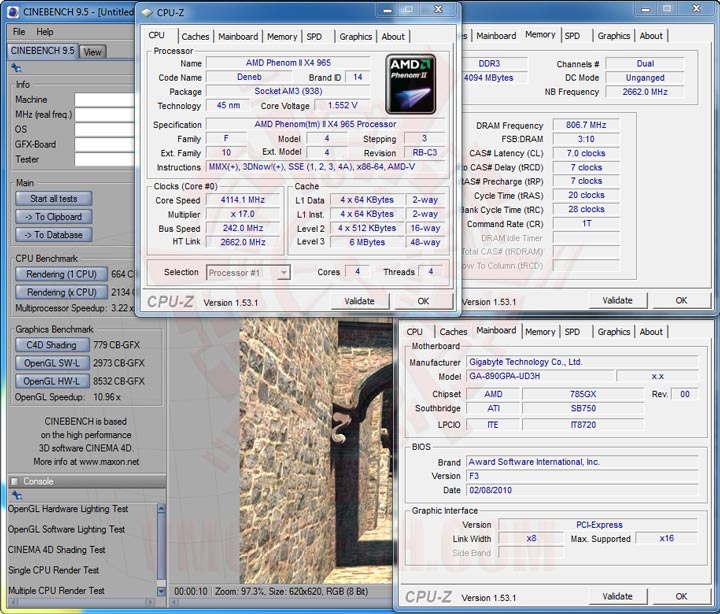

CINEBENCH 9.5

.

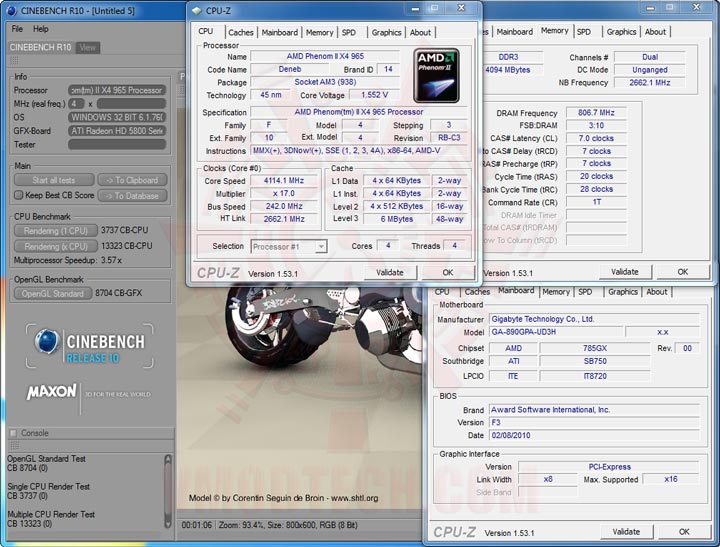

CINEBENCH R10

.

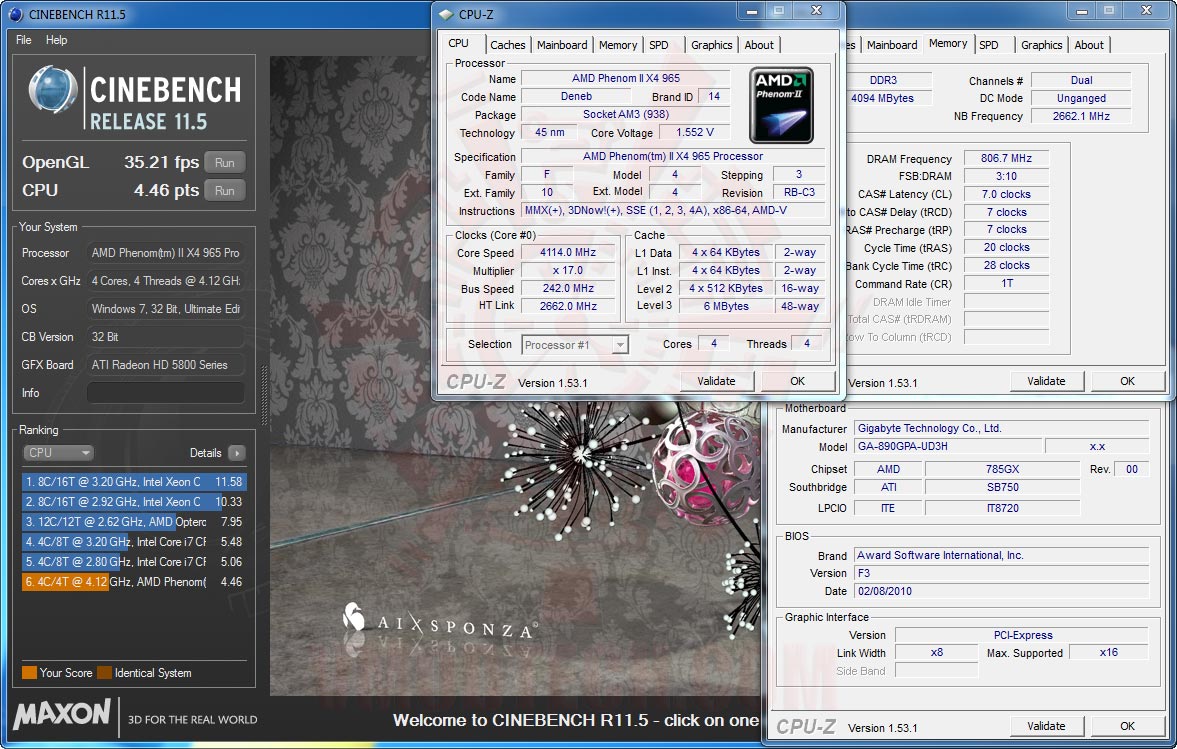

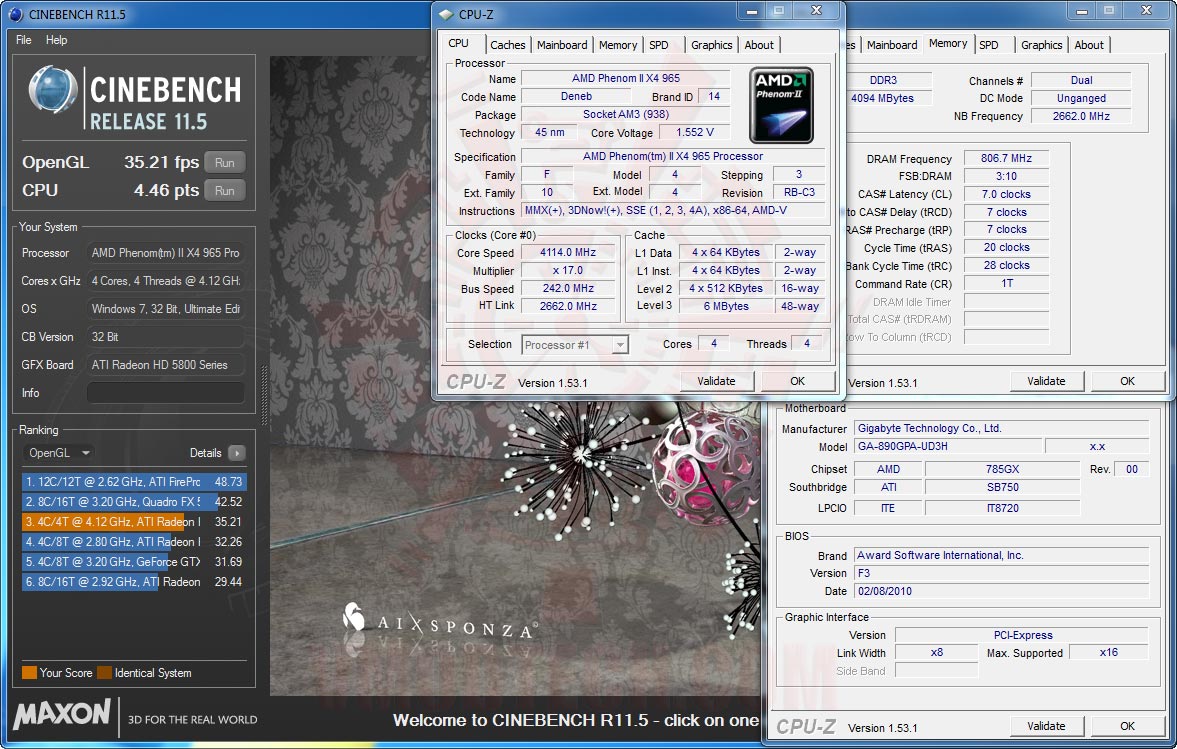

CINEBENCH R11.5 CPU Scores

(Click Picture to Enlarge)

.

CINEBENCH R11.5 OpenGL Scores

(Click Picture to Enlarge)

.

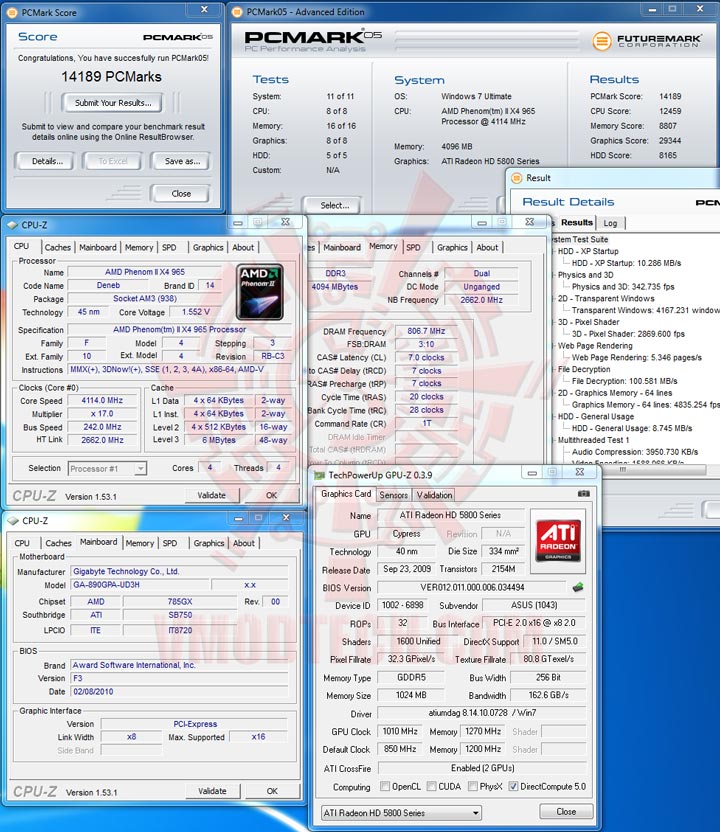

PCMark 05

…PCMark05 ทำคะแนนออกมาได้อย่างยอดเยี่ยมมาก ซึ่งได้ผลบุญเต็มๆมาจากฮาร์ดดิสต์ SATA3 นั่นเอง ชักมันเขี้ยวแล้ว วันนี้แถมเทสต์ฮาร์ดดิสต์อีกสักนิดดีกว่า

.

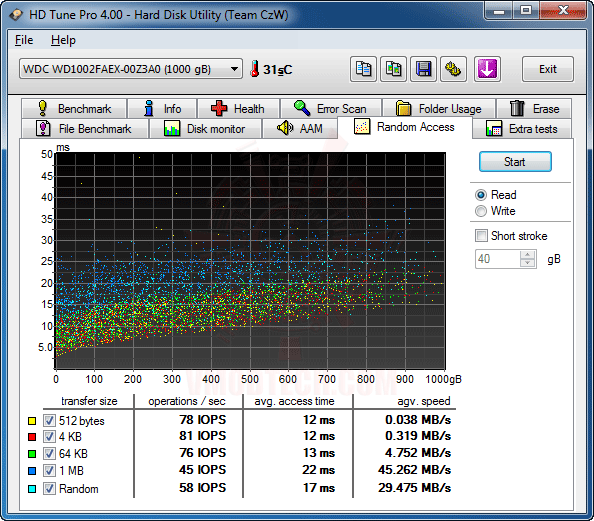

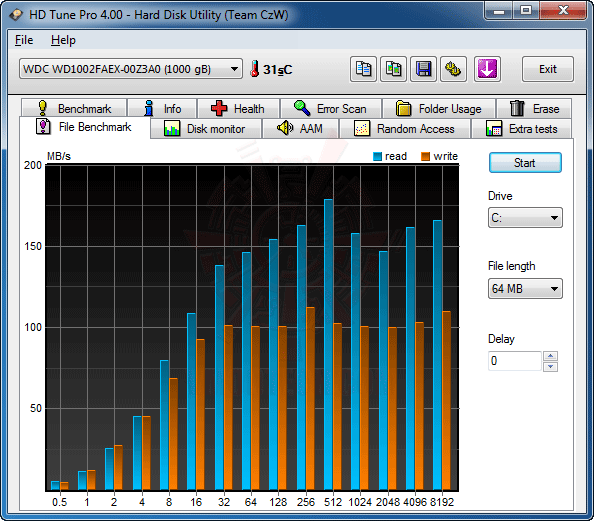

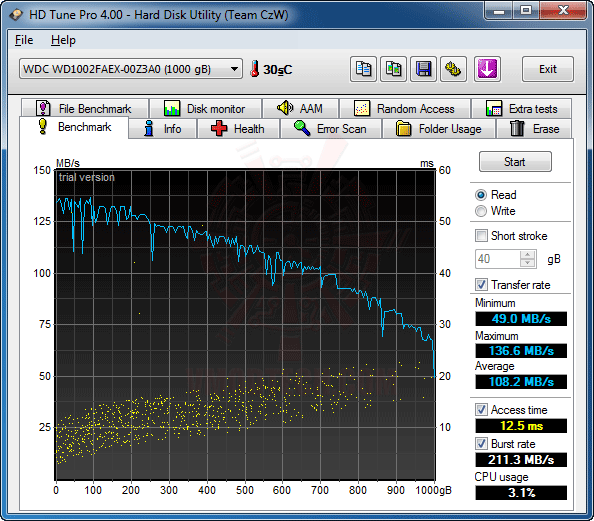

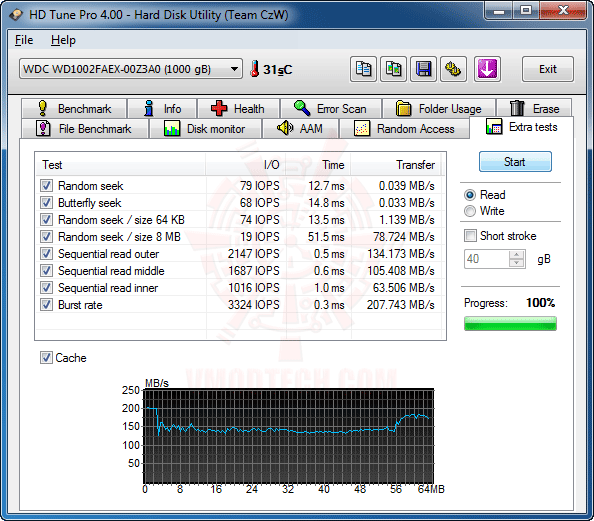

HD Tune Pro 4.00

.

.

.

แรงใช้ได้เลยครับ ฮาร์ดดิสต์ลูกละ 3,700กว่าบาท 1TB ก็แรงได้เมื่อมี SATA3

.

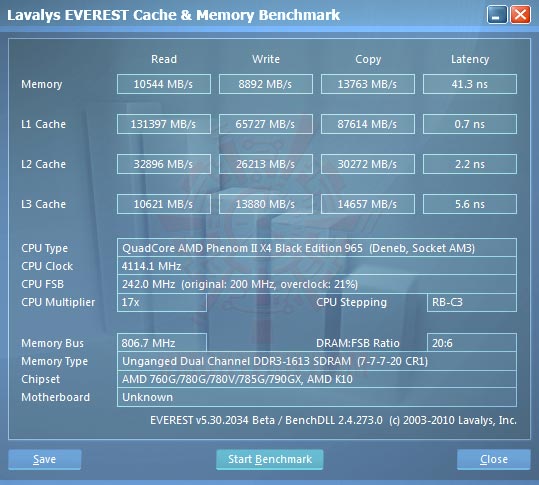

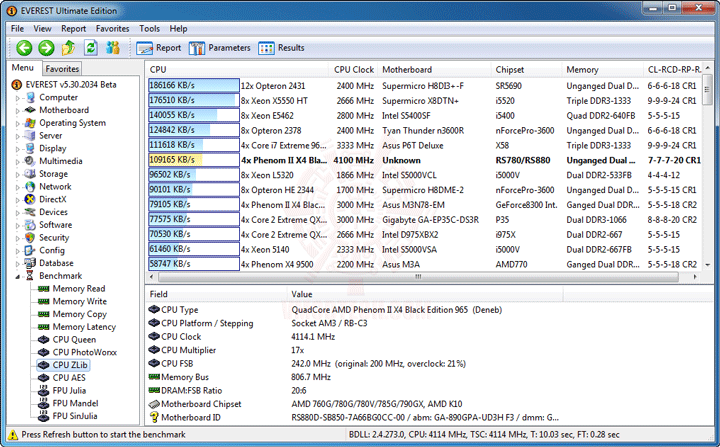

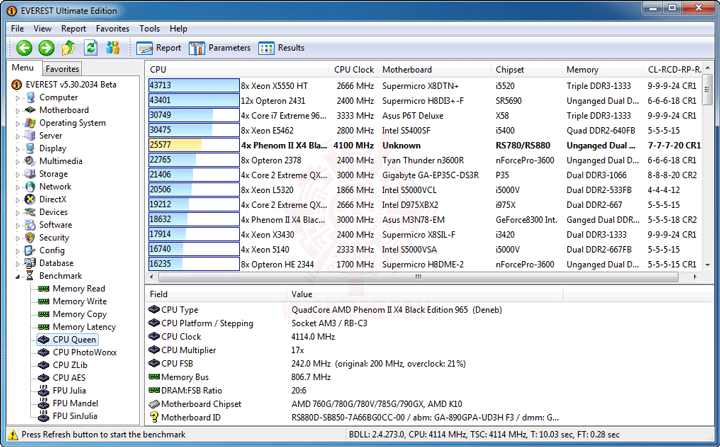

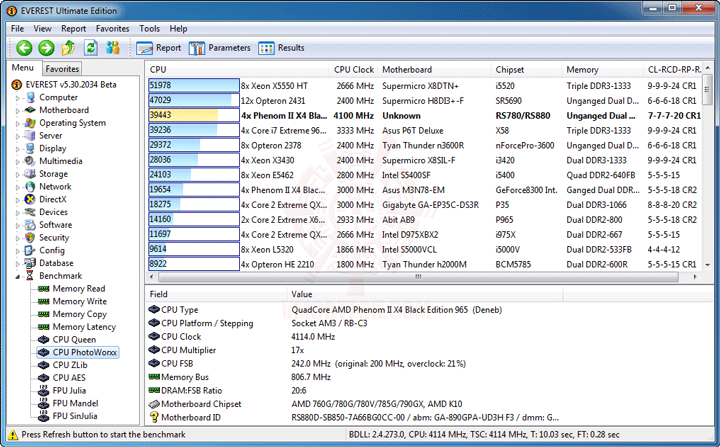

EVEREST Ultimate Edition

.

.

.

.

.

.

.

ก็แรงกันไปตามเรื่องตามราวครับสำหรับ Everest

.

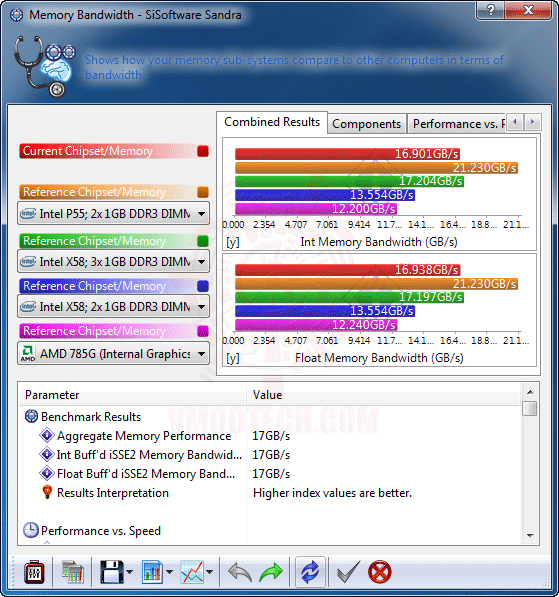

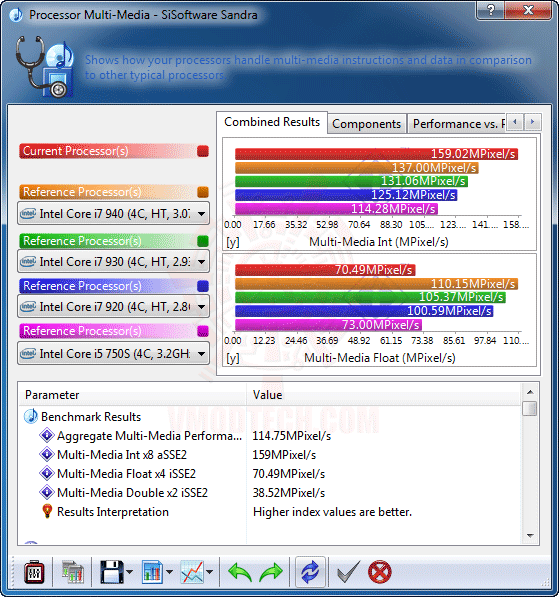

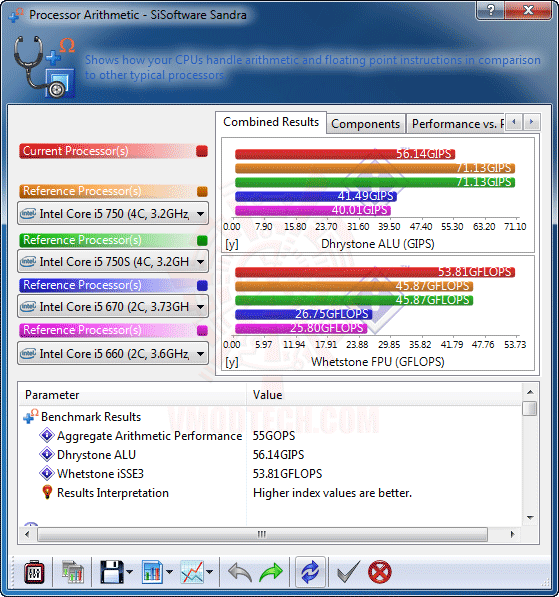

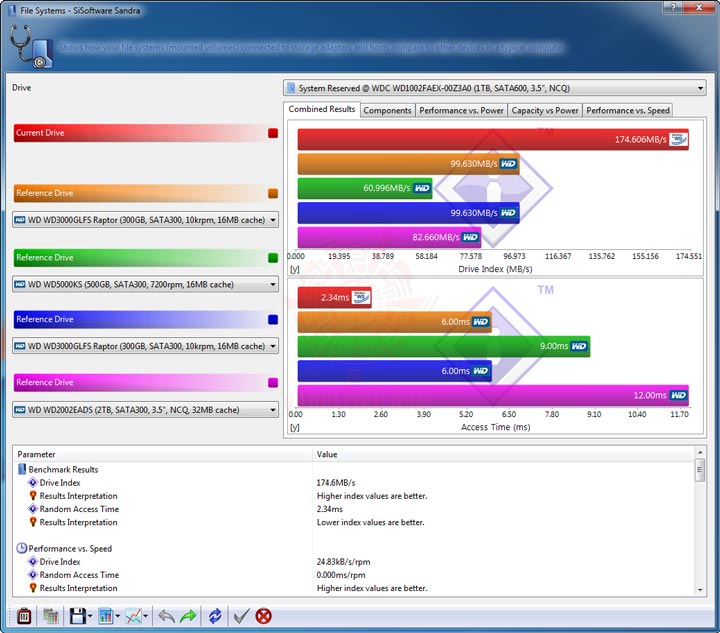

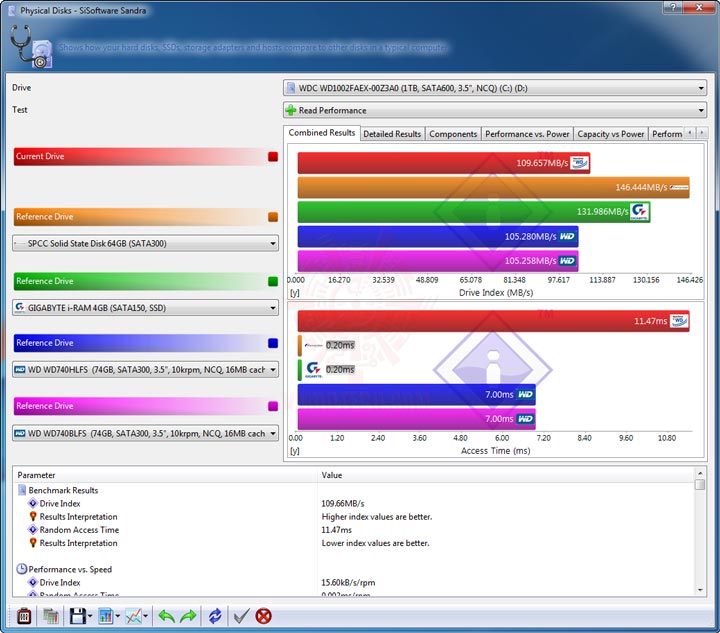

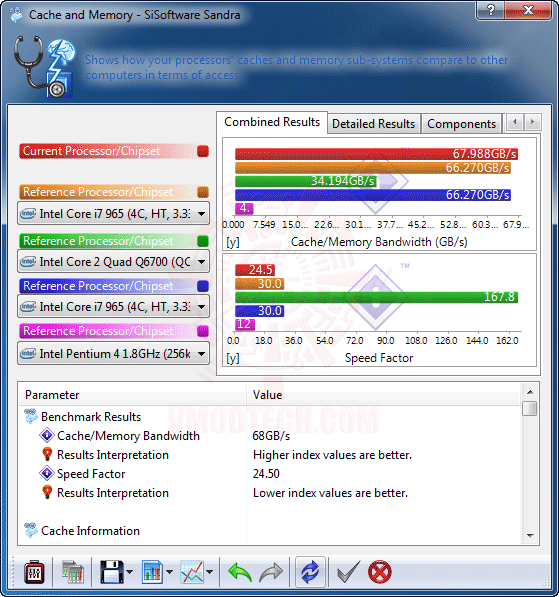

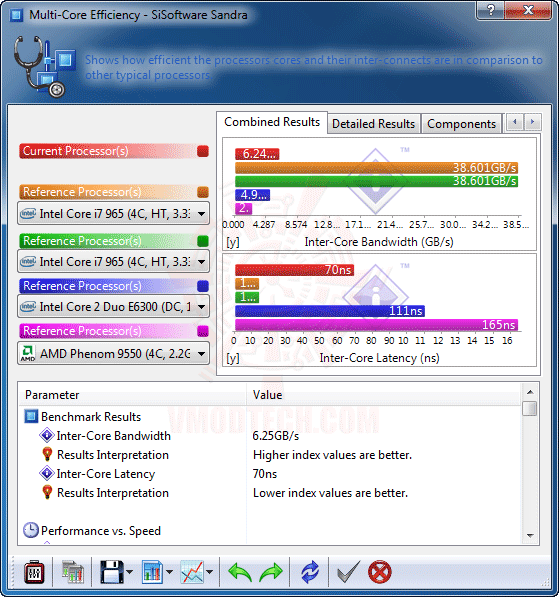

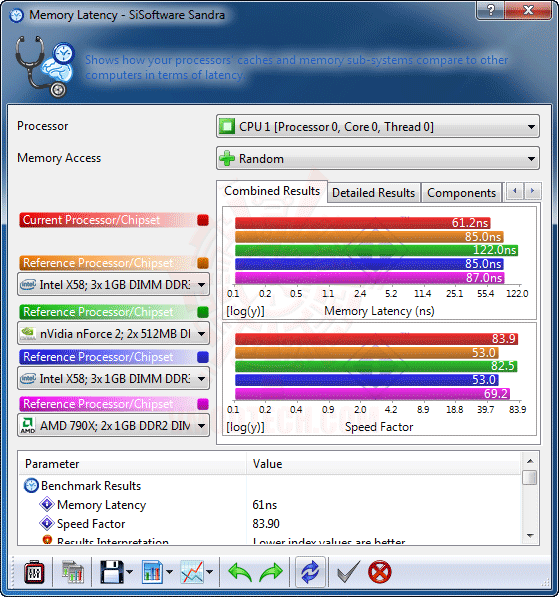

Sisoft Sandra 2010

.

.

.

.

.

.

.

พลังของฮาร์ดดิสต์แบบเทพๆในราคาเบาๆ ต้อง SATA3 ครับ

.

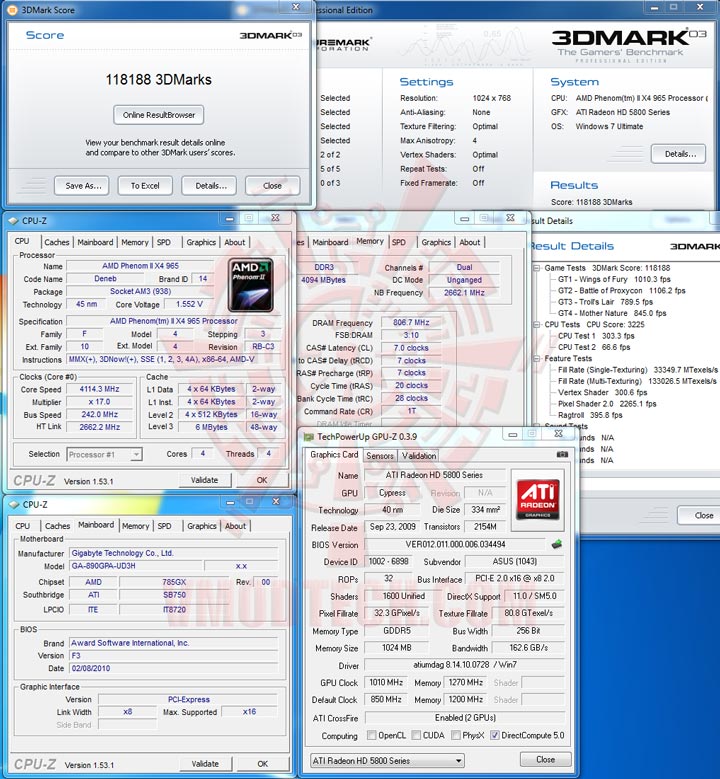

3DMark 03

.

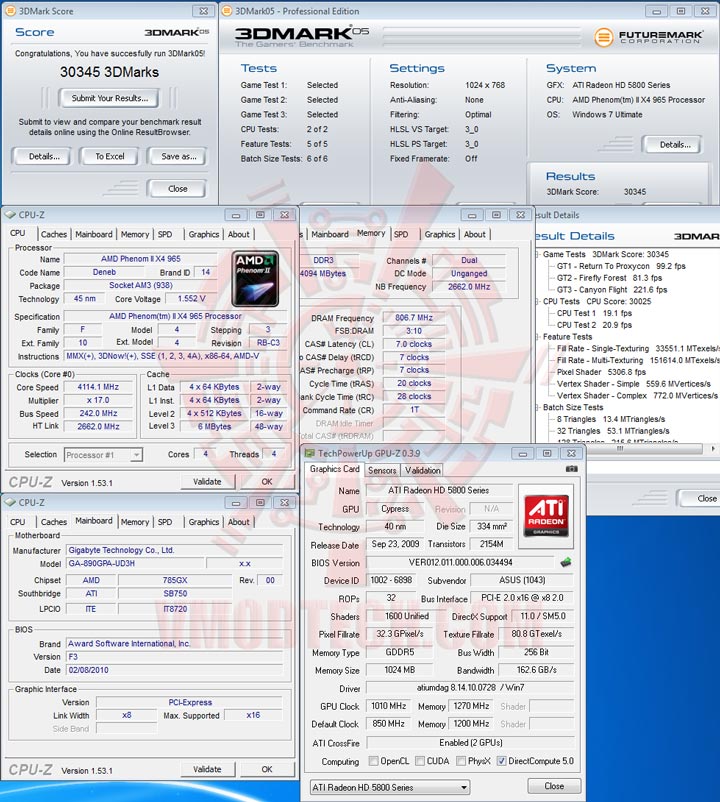

3DMark 05

.

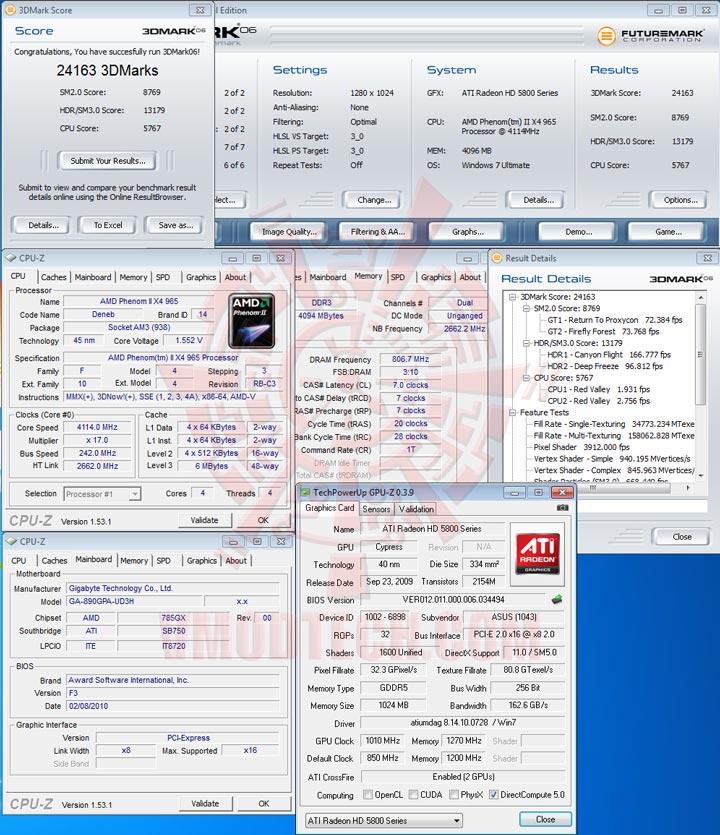

3DMark 06

.

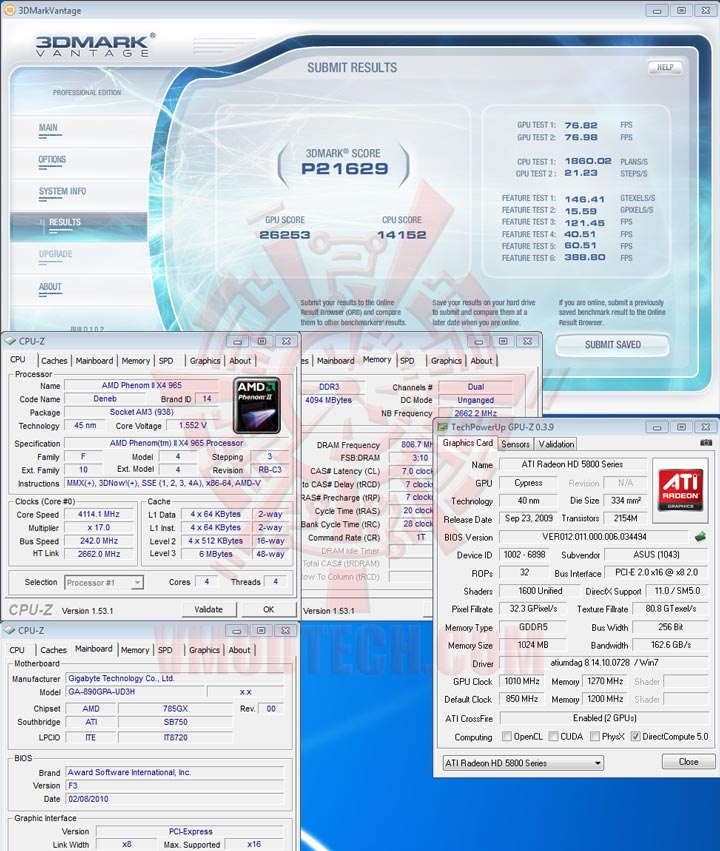

3DMark Vantage

คะแนน 3DMark ทั้งหลาย ก็แรงกันใช้ได้เลยครับ

.

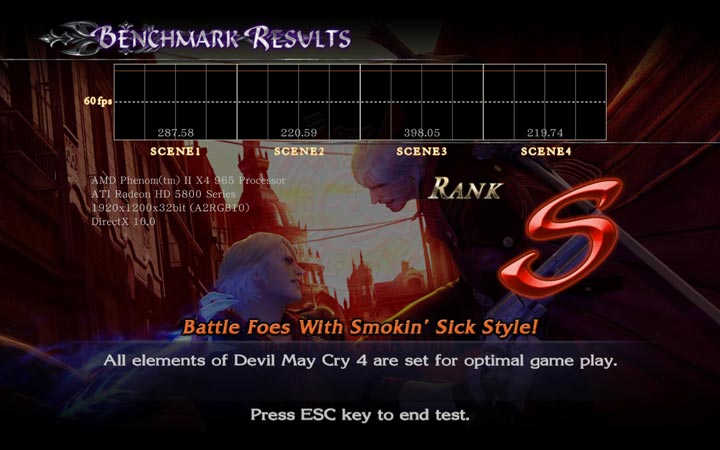

Devil May Cry 4 Benchmark

.

SETTINGS

เปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

SCENE1 287.58FPS ,SCENE2 220.59FPS ,SCENE3 398.05FPS ,SCENE4 219.74FPS.

.

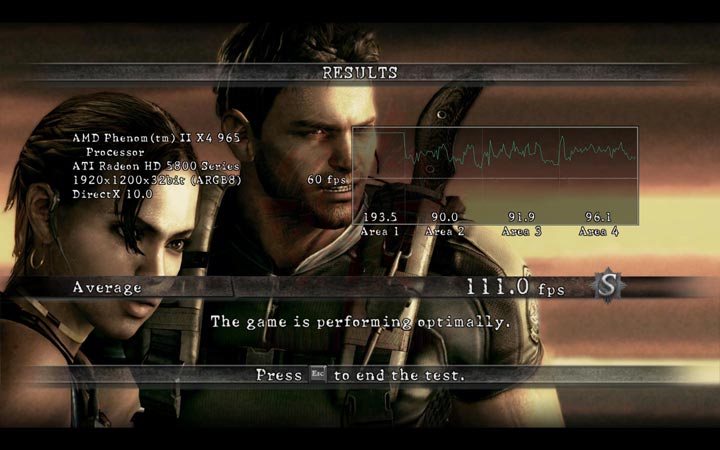

Resident Evil 5 Benchmark

.

SETTINGS

.

เปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

AREA1 193.5FPS ,AREA2 90.0FPS ,AREA3 91.9FPS ,AREA4 96.1FPS ,Average 111.0FPS

.

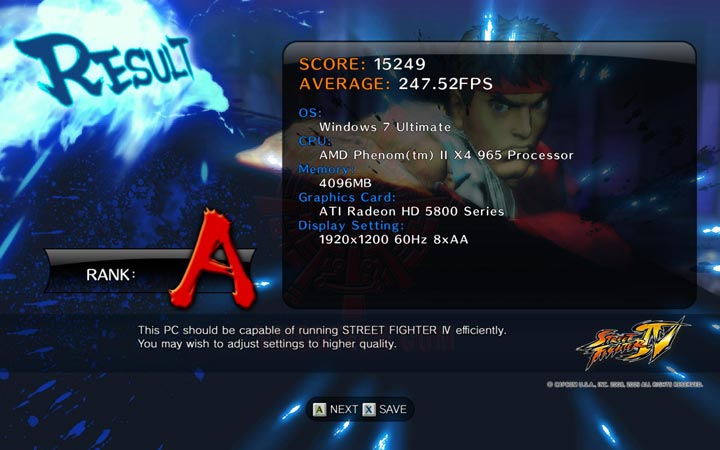

Street Fighter IV Benchmark

.

SETTINGS

.

เปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

Score : 15,249 ,Average : 247.52FPS

.

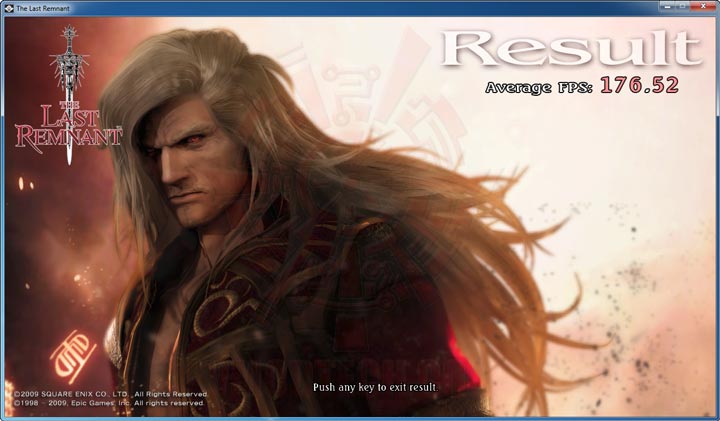

The Last Remnant Benchmark

.

SETTINGS

เซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้

.

Average 176.52FPS

.

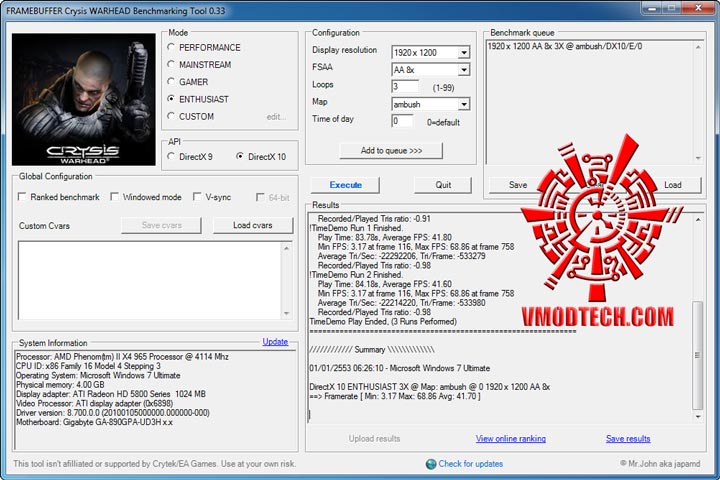

Crysis WARHEAD Benchmark

DX10 ENTHUSIAST Mode 1,920X1,200 AA 8X

Min 3.17FPS ,Max 68.86FPS ,Average 41.70FPS

เล่นเกมส์แรงกันไป ไม่เสียชื่อราชสีห์แพลตฟอร์ม

.

HD 4290 Mini Test

.

…ก่อนจากก็แถมการเทสต์ HD 4290 On Board กันหน่อยนะครับ โดยผมจะแบ่งการเทสต์ออกเป็น 3รูปแบบตามลักษณะการแบ่งใช้งานหน่วยความจำ โดยผมได้ทำการโอเวอร์คล็อคค่า Core/Mem ของตัวชิปจาก 700/1,333MHz ไปที่ 1,000/1,400MHz โดยที่ทำในไบออสของตัวเมนบอร์ดเลย ลองไปชมกันครับว่าจะแรงหรือไม่แรง

.

HD 4290 with Sideport Memory 128MB DDR3 Only

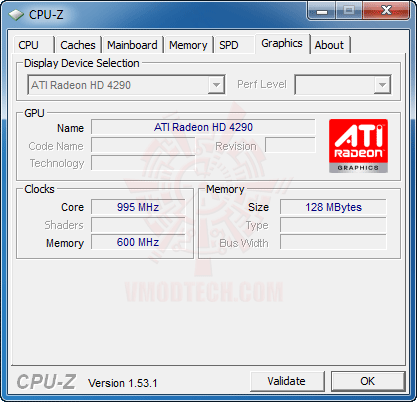

แรมเหลือ 128MB ตามที่เราตั้งใช้งานแต่ Sideport Memory เพียงอย่างเดียว

.

3DMark06 with Sideport Memory 128MB DDR3 Only

คะแนนออกมาน้อยมากครับ

.

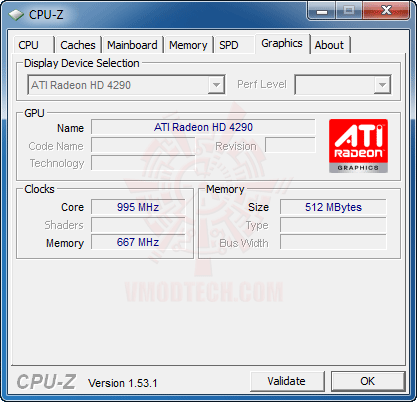

HD 4290 with Share Memory 512MB Only

ตามกันด้วยการเซตแรมแบบใช้งานแต่ Share Memory เพียงอย่างเดียว โดยค่าที่แชร์แรมระบบได้สูงสุดที่ตั้งได้คือ 512MBครับ

.

3DMark06 with Share Memory 512MB Only

คะแนนดีขึ้นเยอะเลยครับ

.

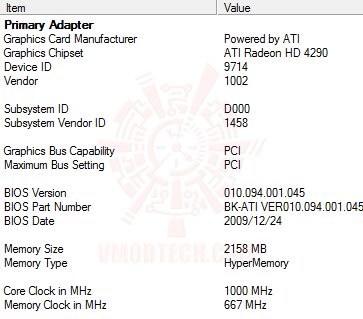

HD 4290 with Sideport Memory 128MB + Share Memory 512MB

คราวนี้เซตกันแบบใช้แรมทั้งหมดที่มีมาให้เซตใช้ได้

.

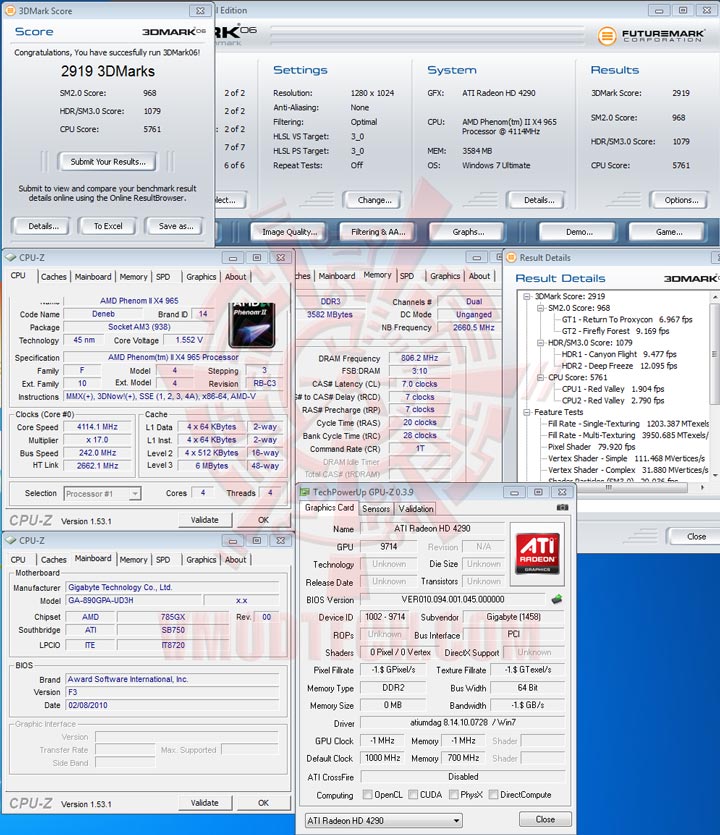

3DMark06 with Sideport Memory 128MB + Share Memory 512MB

แรงกันเกือบ 3,000คะแนนเลยครับ คราวนี้แรงแล้ว เราก็ไปลองเกมส์เทสต์ที่โหดนิดๆซักตัวดีกว่า

.

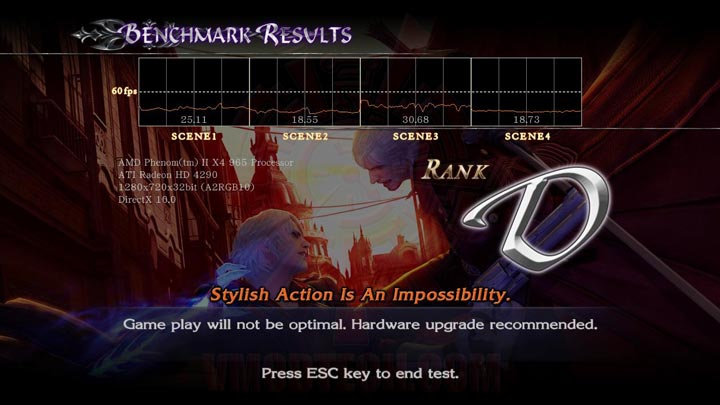

Devil May Cry 4 Benchmark

.

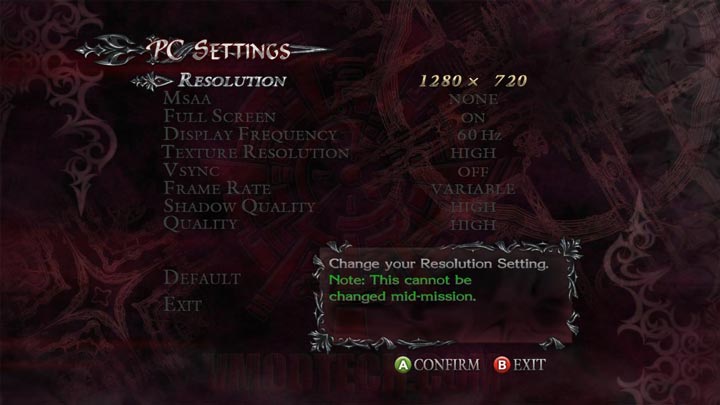

SETTING DEFAULT

ค่า Default กันเลยครับ ไปลองดูกันครับว่าออนบอร์ดจะแรงไหม

.

SCENE1 25.11FPS ,SCENE2 18.55FPS ,SCENE3 30.68FPS ,SCENE4 18.73FPS.

.

เอาไว้เล่นเกมส์ออนไลน์ตามสไตล์ VGA on Board แบบเดิมดีแล้วครับ

.

Conclusion

…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงและเสถียรดีใช้ได้เลยครับสำหรับเมนบอร์ด GIGABYTE GA-890GPA-UD3H ตัวนี้ จะติดที่ไบออสทั้งตัวเก่าสุดและตัวล่าสุดไม่มีฟังค์ชัน ACC เลยไม่ได้มีลูกเล่นมาให้ได้เปิดหัวเพิ่มโชว์กันเลยครับสำหรับคราวนี้ ไม่แน่ใจเหมือนกันครับว่าในอนาคตจะมีไบออสที่มีฟังค์ชัน ACC ออกมาอีกหรือเปล่าในภายหลัง ส่วนใครจะถามว่าทำไมไม่เล่นแรม DDR1866+ แบบที่โฆษณาข้างกล่องให้ชมกันบ้าง ผมขอบอกเลยนะครับว่าผมทำไม่ได้ครับ ไม่บูตกันอย่างเดียวตั้งแต่แรมวิ่งกันที่ DDR1600 ปลายๆแล้วครับ เพิ่ม-ลดไฟต่างๆ ปล่อยแรมหลวมๆ หรือบีบแรมแน่นๆ ลองกันหมดทุกทางแล้วครับ ไม่บูตกันท่าเดียว ซึ่งผมว่าน่าจะเป็นที่ตัวไบออสต้องได้รับการพัฒนาให้ดีกว่านี้อีกสักหน่อย เพราะว่าแรมที่ผมใช้ ก็สามารถวิ่งได้ที่ระดับ DDR1800 กับบอร์ดที่ใช้ชิปเซต 785 ตัวอื่น ซึ่งผมก็ได้ลองมากับตัวแล้วถึงได้กล้ายืนยันครับ แบบนี้ก็คงต้องรอดูไบออสตัวใหม่ๆกันต่อไปนะครับ ว่าจะแก้ปัญหาต่างๆที่พบได้หรือเปล่า แต่ผมเชื่อนะครับว่า GIGABYTE น่าจะแก้ปัญหาต่างๆที่ว่านี้ได้ในภายหลังอย่างค่อนข้างแน่นอน และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ สวัสดีครับ

.

.
