Appearance

มาในกล่องสีขาวเหมือนเดิมครับ

ด้านหน้าบอกรายละเอียดที่สำคัญๆของตัวเมนบอร์ดครับ รองรับการทำงานของ OS Windows 8 ด้วยครับ เพราะการทดสอบก็ใช้ Windows 8 ในการทำงานไม่มีปัญหาครับผม

ด้านหลังกล่องบอกรายละเอียดค่อนข้างเยอะครับ

ด้านหลังกล่องที่บอกประสิทธิภาพต่างๆของเมนบอร์ดครับ

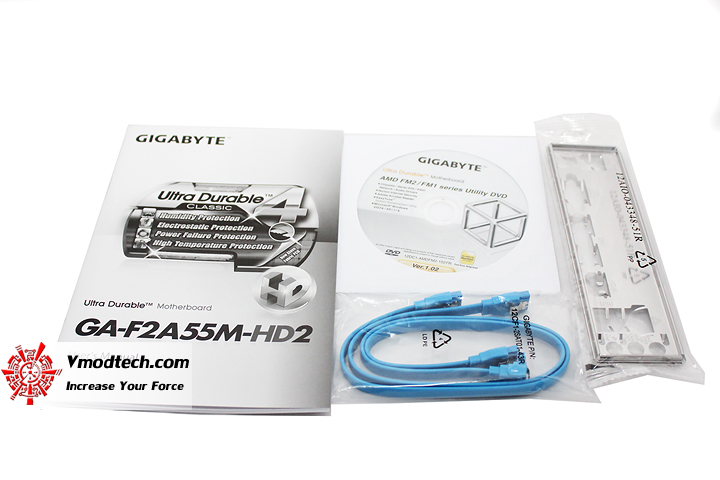

อุปกรณ์ด้านในกล่อง มีไดร์เวอร์ คู่มือ ฝาหลัง สายSATA3 สีฟ้า2เส้นครับผม

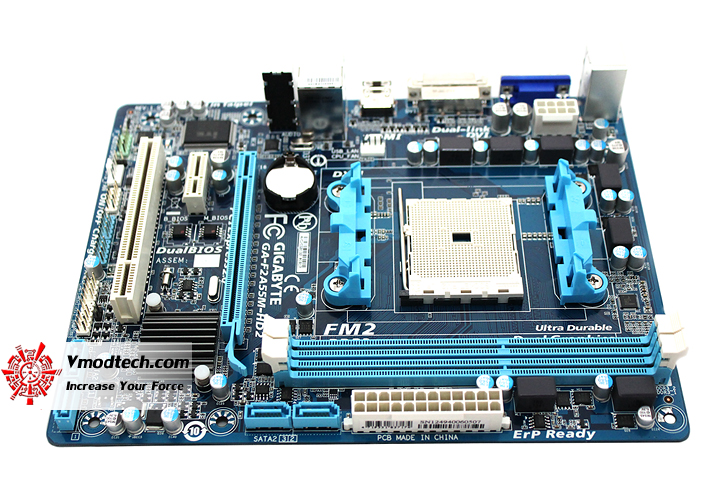

ตัวเมนบอร์ดยังคงเป็น PCB สีฟ้าเหมือนเดิมตามแบบฉบับของทาง GIGABYTE ส่วนข้อดีนั้นเค้าเพิ่มความหนาของเส้นใยของ PCB ให้หนาขึ้น ทนทาน และระบายความร้อนได้ดีขึ้นครับ

ขนาดนั้นเท่ากับ GIGABYTE GA-F2A75M-HD2 ที่ทดสอบไปในบทความที่แล้วเป๊ะๆครับ ไม่ต้องวัดยาก

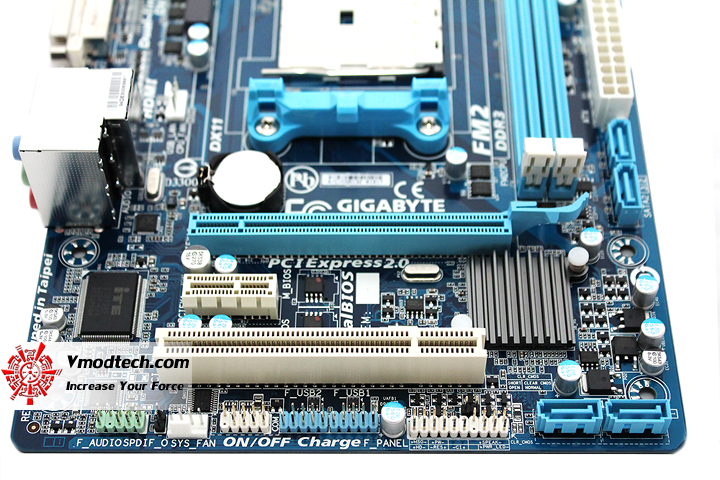

มาดูช่องเชื่อมต่อของตัวเมนบอร์ดกันครับ ประกอบด้วช่อง PCIE 1ช่อง , PCI 1ช่อง , PCIEX 1ช่อง หมดแล้วครับคงอัดมากกว่านี้ไม่ได้เพราะเมนบอร์ดขนาด MTX ไซด์เล็กสุดแล้วครับ

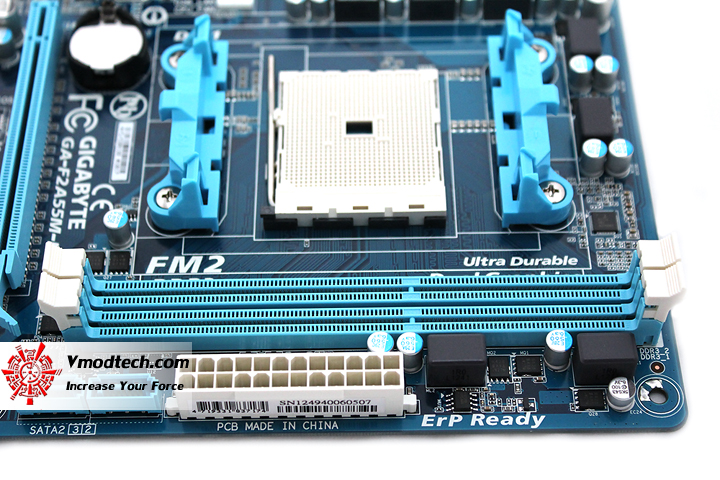

สล๊อตแรม 2ช่องครับ รองรับความจุถึง 64GB DDR3 1866/1600/1333/1066 MHz แต่ในการทดสอบเราอัดไปเกิน 2100+ กันเลยครับ เล็กแต่อัดได้ครับ เง้อ

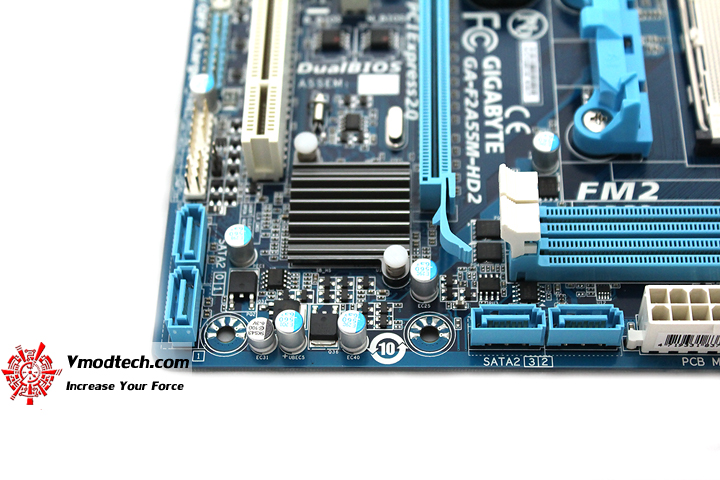

ช่องเสียสาย SATA มีมาให้ 4ช่องครับ ทั้งหมดเป็น SATA2 3GB/s ทั้ง4ช่องเลยครับ

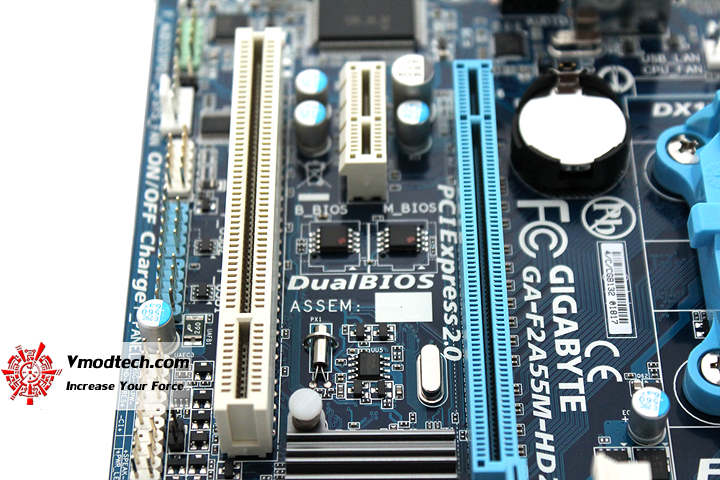

ยังคงมีระบบ Dual Bios ไว้เช่นเดิมครับ เพื่อป้องกันกรณีแฟลสผิดพลาดหรือแม้กระทั่งคอนฟิกระบบผิดพลาดระบบก็จะทำการกู้คืนค่าเดิมทำให้สามารถทำงานกันต่อไปได้ครับ

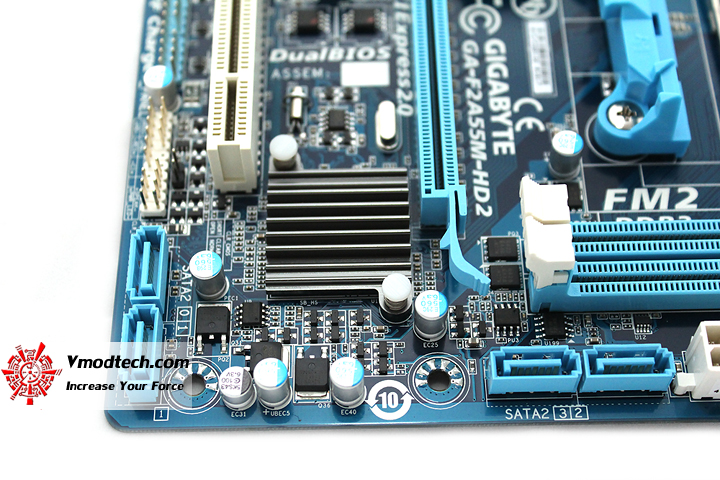

ฮีตซิงค์ชิบเซ็ต A55 มาในสีเทาครับผม

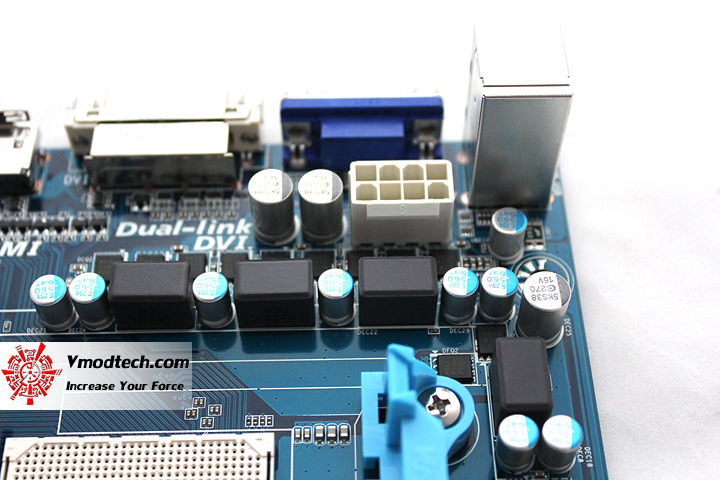

ตัวเมนบอร์ดต้องการไฟเลี้ยงซีพียู 8พินครับผม

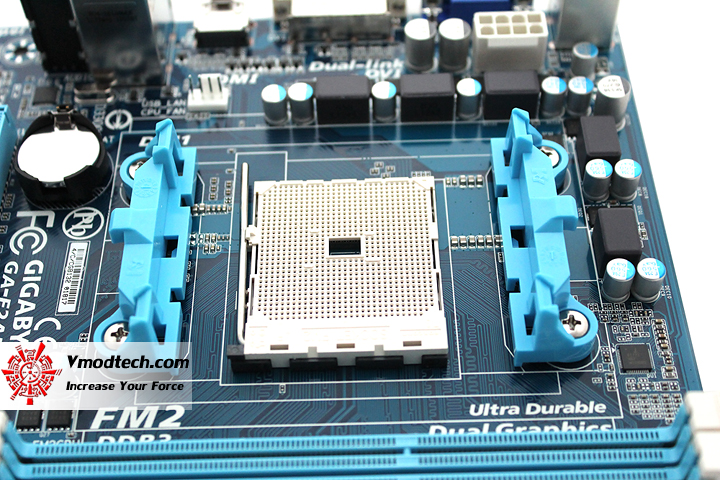

ซ๊อกเก็ตสีขาวล้วนตามแบบฉบับ FM2 ครับ

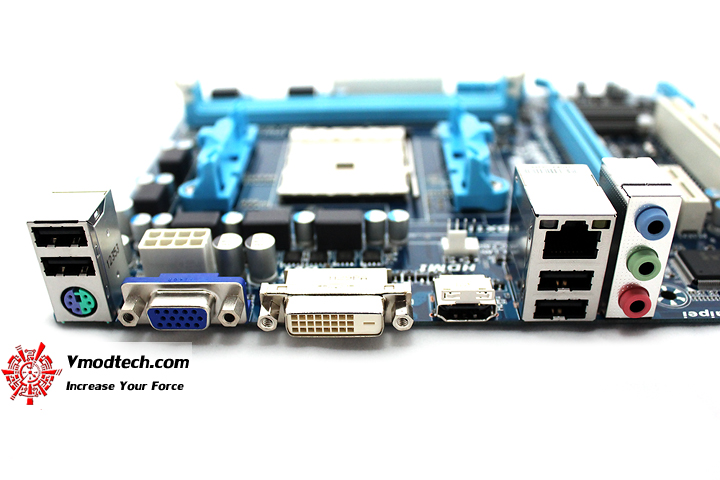

พาแนลด้านหลังประกอบด้วย PS/2 keyboard/mouse port , D-Sub port , DVI-D port , HDMI port , USB 2.0/1.1 ports 4ช่อง , RJ-45 port , Realtek ALC887 codecŠ High Definition AudioŠ 7.1CH แค่นี้ครับ ไม่มี USB3.0 นะครับ

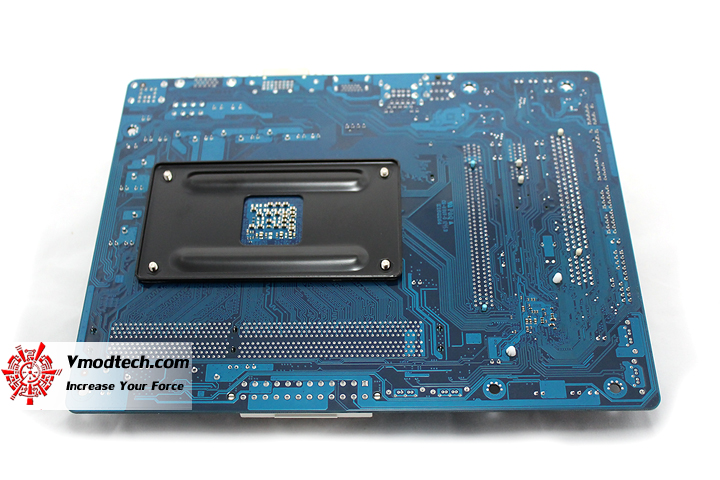

ด้านหลังเมนบอร์ดก็เป็น PCB สีน้ำเงินเข้มครับผม

เราไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
