GIGABYTE GA-H55N-USB3 Mini-ITX Motherboard Review

/ บทความโดย: Venom-Crusher , 06/07/2010 00:11, 16,934 views / view in EnglishEN
«»
Share

head GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

…สวัสดีครับ สำหรับในวันนี้ผมก็มีเมนบอร์ดขนาดจิ๋ว Mini-ITX มาแนะนำกับรีวิวให้ชมกันนะครับ ซึ่งในคราวนี้จะเป็นของทาง GIGABYTE ซึ่งมากันในรุ่น GA-H55N-USB3 เพื่อไม่ให้เป็นการเสียเวลาไปดูสเป็ค ต่างๆของตัวเมนบอร์ดกันก่อนเลยนะครับ

Intel® Core™ i7/ Core™ i5/ Core™ i3 LGA 1156 Processors
61 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

Supporting the latest Intel® Core™ i7, Core™ i5 and Core™ i3 processors featuring the first time ever integrated graphics on chip and LGA 1156 socket(Core™ i5 and Core™ i3 processors only), GIGABYTE H5x series motherboards set a new standard in multimedia platform for high definition contents playback. With the GPU integrated directly into the processor die, GIGABYTE H5x motherboards support 2 channel DDR3 memory, wide range of display interfaces that includes VGA, DVI, HDMI and DisplayPort (Depends on model). Additionally, the GIGABYTE H5x Series are optimized for greater graphics performance by enabling overclocking the GPU core frequency for a performance gain of up to 13%.
*Onboard motherboard display functionality requires a processor with Intel Graphics Technology.

1668 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
On/Off Charge Support
GIGABYTE On/Off Charge technology that enables faster iPhone, iPad and iPod Touch charging. A derivative of GIGABYTE’s highly acclaimed 3x USB Power feature, On/Off Charge technology allows iPhone, iPad and iPod touch devices to draw more current from GIGABYTE motherboard USB ports than standard USB ports allow, with the added benefit that the PC can be on, in standby mode or even off…more
*Due to certain mobile phone limitations, users may need to connect the mobile phone to their PC before the PC enters S4/S5 mode to enable a quick charge from non On/Off Charge USB ports. Charging results may vary by model.
101 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
USB 3.0 Support
The GIGABYTE USB3.0 series motherboards support the latest generation SuperSpeed USB 3.0 technology made possible through an onboard NEC uPD720200 host controller. With superfast transfer rates of up to 5 Gbps, users are able to experience an almost a 10x improvement over USB 2.0. Additionally, backwards compatibility with USB 2.0 assures users of long term use of their legacy USB 2.0 devices. The onboard NEC SuperSpeed USB 3.0 technology also provides new power management features that include increased maximum bus power and device current draw to better accommodate power-hungry devices.

102 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

98 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
3x USB Power Boost
GIGABYTE motherboards feature a 3x USB power boost, delivering greater compatibility and extra power for USB devices. GIGABYTE’s unique USB power design is also able to efficiently regulate output over the full voltage range, which greatly enhances USB device compatibility. In addition, dedicated lower resistance fuses ensure lower voltage drops, and provide more stable and plentiful power delivery.
99 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
Ultra Durable 3
621 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
GIGABYTE Ultra Durable 3 design, featuring 2 ounces of copper for both the Power and Ground layers which dramatically lowers system temperature by delivering a more efficient spreading of heat from critical areas of the motherboard such as the CPU power zone throughout the entire PCB. GIGABYTE’s Ultra Durable 3 also lowers the PCB impedance by 50%, which helps to reduce electrical waste and further lowers component temperatures. A 2oz Copper layer design also provides improved signal quality and lower EMI (Electromagnetic Interference), providing better system stability and allowing for greater margins for overclocking…more
Benefits of 2 oz Copper PCB
40 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

• Cooler than traditional motherboards
• Enhanced durability
• Improved energy efficiency
• Greater margins for overclocking… more

Smart 6- A Smarter way for PC system Management
GIGABYTE Smart 6™ is designed with user-friendliness in mind, and offers a combination of 6 innovative software utilities that provide easier and smarter PC system management. Smart 6™ allows you to speed up system performance, reduce boot-up time, manage a secure platform and recover previous system settings easily with a click of the mouse button.

87 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

88 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review Smart QuickBoot
No more waiting for PC Boot up		 91 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review Smart DualBIOS
Smart personal reminder
89 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review Smart QuickBoost
One-click Overclocking		 92 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review Smart Recorder
Your PC’s Watch Dog
90 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review Smart Recovery
Reverse time for you		 93 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review Smart TimeLock
Time Controller for PC
56 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
Dynamic Energy Saver™ 2
GIGABYTE Dynamic Energy Saver™ 2 incorporates a host of intelligent features that use a proprietary hardware and software design to considerably enhance PC system energy efficiency, Reduce power consumption and deliver optimized auto-phase-switching for the CPU, Memory, Chipset, VGA, HDD, and fans with a simple click of button.
478 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
HDMI-The Next Generation Multimedia Interface
HDMI is the latest High-Definition Multimedia Interface able to provide up to 5Gb/s video transmitting bandwidth and 8-channel high quality audio all through a single cable. Able to transmit superior, uncompressed digital video and audio, HDMI ensures the crispest rendering of digital content up to 1080p without the quality losses associated with analog interfaces and their digital-to-analog conversion. In addition, HDMI is compatible with HDCP (High-bandwidth Digital Content Protection), allowing the playback of Blu-ray/HD DVD and other protected media content.
51 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
AutoGreen- Greening your PC via Bluetooth cellphone
AutoGreen technology can automatically save power for you simply by your bluetooth cell phone when you are away from your computer.
Note: GIGABYTE motherboards do not include a Bluetooth® receiver; the addition of a 3rd party Bluetooth receiver is required.
450 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
DualBIOS™ - Patented Dual Hardware BIOS Protection
DualBIOS™ is a GIGABYTE patented technology that automatically recovers BIOS data when main BIOS has crashed or failed. Featuring 2 physical BIOS ROMs integrated onboard, GIGABYTE DualBIOS™ allows quick and seamless recovery from BIOS damage or failure due to viruses or improper BIOS updating.
76 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
Norton™ Internet Security
Fast, comprehensive, and up-to-the-minute protection against online threats. It safeguards your computer, identity, and home network without slowing you down. It sets a new standard for speed and makes online shopping, banking, and browsing safer and more convenient than ever.
Qualified for Windows® 7
The motherboard qualified for WHQL (Windows Hardware Quality Labs) certification of Windows 7 from Microsoft®, setting the standard for future Windows 7 certified motherboards…more
60 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review
ErP Lot 6 support
The ErP (as known as Energy-Related Products Directive) is part of new European Union’s environment regulations. ErP established is based on the concern of environmental issues regards electronic devices been gained popularity and how to improve energy efficiency for better and greener life. GIGABYTE presents standard motherboards to help you effectively improving system performance and saving more energy.
* The entire materials provided herein are for reference only. GIGABYTE reserves the right to modify or revise the content at anytime without prior notice.
* All trademarks and logos are the properties of their respective holders.
* Due to standard PC architecture, a certain amount of memory is reserved for system usage and therefore the actual memory size is less than the stated amount.

CPU
  1. Support for an Intel® Core™ i7 series processor/Intel® Core™ i5 series processor/ Intel® Core™ i3 series processor in the LGA1156 package (Go to GIGABYTE’s website for the latest CPU support list.)
  2. L3 cache varies with CPU
Chipset
  1. Intel® H55 Express Chipset
Memory
  1. 2 x 1.5V DDR3 DIMM sockets supporting up to 8 GB of system memory (Note 1)
  2. Dual channel memory architecture
  3. Support for DDR3 1666 (O.C.)/1333/1066/800 MHz memory modules
  4. Support for non-ECC memory modules
  5. Support for Extreme Memory Profile (XMP) memory modules

(Go to GIGABYTE’s website for the latest supported memory speeds and memory modules.)
Onboard Graphics Integrated in the Chipset: (Note 2)

  1. 1 x D-Sub port
  2. 1 x DVI-D port (Note 3) (Note 4)
  3. 1 x HDMI port (Note 4)
Audio
  1. Realtek ALC892 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
  4. Support for S/PDIF Out
LAN
  1. 1 x Realtek RTL8111E chip (10/100/1000 Mbit)
Expansion Slots
  1. 1 x PCI Express x16 slot, running at x16 (The PCIEX16 slot conforms to PCI Express 2.0 standard.)
Storage Interface Chipset:

  1. 4 x SATA 3Gb/s connectors supporting up to 4 SATA 3Gb/s devices
  2. 1 x eSATA 3Gb/s connector on the back panel supporting up to 1 SATA 3Gb/s device
USB Integrated in the Chipset

  1. Up to 8 USB 2.0/1.1 ports (4 on the back panel, 4 via the USB brackets connected to the internal USB headers)

NEC D720200F1 chip:

  1. Up to 2 USB 3.0/2.0 ports on the back panel
Internal I/O Connectors
  1. 1 x 24-pin ATX main power connector Connectors
  2. 1 x 4-pin ATX 12V power connector
  3. 4 x SATA 3Gb/s connectors
  4. 1 x CPU fan header
  5. 1 x system fan header
  6. 1 x front panel header
  7. 1 x front panel audio header
  8. 1 x S/PDIF Out header
  9. 2 x USB 2.0/1.1 headers
  10. 1 x debug card header
  11. 1 x chassis intrusion header
  12. 1 x clearing CMOS jumper
Back Panel Connectors
  1. 1 x PS/2 keyboard/mouse port Connectors
  2. 1 x D-Sub port (Note 2)
  3. 1 x DVI-D port (Note 2)(Note 3) (Note 4)
  4. 1 x optical S/PDIF Out connector
  5. 1 x HDMI port (Note 2)(Note 4)
  6. 4 x USB 2.0/1.1 ports
  7. 2 x USB 3.0/2.0 ports
  8. 1 x eSATA 3Gb/s connector
  9. 1 x RJ-45 port
  10. 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/ Side Speaker Out/Line In/Line Out/Microphone)
I/O Controller
  1. iTE IT8720 chip
H/W Monitoring
  1. System voltage detection
  2. CPU/System temperature detection
  3. CPU/System fan speed detection
  4. CPU fan speed control (Note 5)
BIOS
  1. 2 x 64 Mbit flash
  2. Use of licensed AWARD BIOS
  3. Support for DualBIOS™
  4. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Unique Features
  1. Support for @BIOS
  2. Support for Q-Flash
  3. Support for Xpress BIOS Rescue
  4. Support for Download Center
  5. Support for Xpress Install
  6. Support for Xpress Recovery2
  7. Support for EasyTune (Note 6)
  8. Support for Dynamic Energy Saver™ 2
  9. Support for Smart 6™
  10. Support for Auto Green
  11. Support for ON/OFF Charge
  12. Support for Q-Share
Bundle Software
  1. Norton Internet Security (OEM version)
Operating System
  1. Support for Microsoft® Windows 7/Vista/XP
Form Factor
  1. Mini-ITX Form Factor; 17.0cm x 17.0cm
Remark

  1. Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors’ website or 3rd party website.
  2. Most hardware/software vendors no longer offer support for Win9X/ME. If drivers are available from the vendors, we will update them on the GIGABYTE website.
Note (Note 1) Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
(Note 2) To use the onboard D-Sub, DVI-D, and HDMI ports, you must install an Intel CPU with integrated graphics.
(Note 3) The DVI-D port does not support D-Sub connection by adapter.
(Note 4) You can use only one of the onboard digital graphics ports (HDMI and DVI-D) for output when in the BIOS Setup program or when during the POST screens.
(Note 5) Whether the CPU fan speed control function is supported will depend on the CPU cooler you install.
(Note 6) Available functions in EasyTune may differ by motherboard model.
* The entire materials provided herein are for reference only. GIGABYTE reserves the right to modify or revise the content at anytime without prior notice.
* All trademarks and logos are the properties of their respective holders.
* Due to standard PC architecture, a certain amount of memory is reserved for system usage and therefore the actual memory size is less than the stated amount.

More informations >>Click<<

…อยากบอกว่าเมนบอร์ดตัวเล็กๆตัวนี้ สเป็คมากันเต็มเหนี่ยวยาวเหยียดเกินขนาดตัวบอร์ดจริงๆครับ ว่าแล้วอย่ารอช้าตามไปดูบอร์ดงามๆจิ๋วๆตัวนี้ พร้อมๆกันที่หน้าถัดๆไปกันเลยดีกว่าครับ

————————————————–

Package & Bundle

dsc 0558 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

…หน้าตาตัวกล่องมากันในขนาดเล็กจิ๋วน่ารัก อยากรู้ว่าเล็กขนาดไหน เราเอาไปวางเทียบกับกล่อง GIGABYTE GA-X58A-UD9 กันดีกว่าครับ

dsc 0560 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

พ่อกับลูกชัดๆเลยครับ เมื่อลองเทียบขนาดตัวกล่องกัน

dsc 05651 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันแบบพอเพียงเช่นเคยสำหรับบอร์ดรุ่นเล็กของทาง GIGABYTE

Motherboard Appearance

dsc 0569 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

หน้าตาของตัวเมนบอร์ด สีฟ้าขาวสดใสกันเช่นเคย แต่เล็กขนาดนี้ผมก็พึ่งเคยเห็นนี่แหละครับ

dsc 0567 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

เล็กขนาดไหน ลองเทียบกับขวดเครื่องดื่มผสมวิตามิน B12 ดูครับ

dsc 0594 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

พลิกดูหลังบอร์ดกันบ้าง ไม่มีอะไรน่าแตกตื่นใจ ฟ้าน้ำทะเลใสกันอีกเช่นเคย

dsc 0570 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ถึงจะจิ๋ว แต่ก็ Socket LOTES กันเชียวนะเนี่ย ไม่ธรรมดา

dsc 0571 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ภาคจ่ายไฟจะมาแบบจุ๋มจิ๋มตามขนาดบอร์ด แบบนี้ไม่ขอแนะนำให้อัดไฟเยอะๆนะครับ เพราะว่ามันน่าหวาดเสียว

dsc 0573 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ซิงค์ของชิป H55 ขนาดย่อม น่ารักดีอีกแล้ว ส่วนที่เสียบไฟเลี้ยง CPU 12V+ จะเป็นแบบ 4พินหัวเดียวนะครับ

————————————————–

dsc 0574 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

สลอตแรมแบบ Dual Channel 2สลอต ชิดกับตัวขอบมาเธอร์บอร์ดเลยครับ

dsc 0576 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

เช่นกันกับสลอต PCI-e X16 ที่มากันแบบชิดขอบบอร์ดเช่นกันครับ

dsc 0578 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

SATA2 4Ports ผมว่าเยอะเกินพอครับสำหรับบอร์ดตัวจิ๋วนี้

dsc 0580 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ขั้วเสียบไฟเลี้ยงมาเธอร์บอร์ดมากันแบบมาตรฐานรุ่นใหญ่ 24Pins ATX ไม่ต้องกังวลใจเรื่อง PSU แน่นอนครับ

dsc 0587 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ช่องเสียบ Front Panel ก็ยังคงมากันแบบไม่ตกหล่น แถมมาด้วยที่เสียบพัดลมอีก 2จุดครับ

dsc 0592 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ชิป NEC ที่ใช้ควบคุม USB 3.0 ก็ยังคงมีมาให้ครับสำหรับบอร์ดจิ๋วนี้

dsc 0588 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง

————————————————–

Test Setup

dsc 0185 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

.SYSTEMS
.CPU ..Intel Core i5 670
.Motherboard ..GIGABYTE GA-H55N-USB3
.Memory ..G.Skill Trident PC12800 CL6D-6GBTD 2GB*2 Dual Channel
.Graphic Card ..Intel Graphic onboard
.Harddisk ..WD1002FAEX 1TB SATA3
.CPU Cooler ..Aluminium Stock Heatsink (Bundle with Intel Core i5 670) Ambient 25C
.Power Supply ..Antec TPQ-1200 OC Version 1200W
.Operation System ..Windows 7 Ultimate 32-bit

…ก่อนจะเริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของผม ก็ขอทำความเข้าใจกันก่อนนะครับว่ามาเธอร์บอร์ดตัวนี้ ถูกออกแบบมาให้ใช้กับ Systems ที่มีขนาดเล็กเป็นปัจจัยหลัก ผมคงไม่ทำการโอเวอร์คล็อคแบบเต็มสูบด้วยชุดระบายความร้อนดีๆที่มีขนาดใหญ่โต และใช้การ์ดจอแยกมาเสียบเพื่อโชว์ศักยภาพความแรงในด้าน 3D ให้ชมกันในคราวนี้นะครับ เพราะถ้าหากบอร์ดตัวนี้มีราคาถูกไม่ถึง 3,000บาท ก็อาจจะมีการโอเวอร์คล็อครีดความแรงกับบอร์ดราคาถูกๆแต่คุ้มค่าให้ดูความแรงแบบเต็มๆให้ชมกันถึงพลังความคุ้มค่า แต่บอร์ดตัวนี้ราคาไม่ถูกนี่สิครับ ราคาค่าตัวมันตกอยู่ที่ราวๆ 4,000กว่าบาทไทย ซึ่งสูงกว่าบอร์ด ATX ขนาดใหญ่หลายๆตัวด้วยซ้ำไป ซึ่งถ้าใครคิดจะซื้อบอร์ดตัวนี้มาอัดแบบเต็มสูบ ผมขอแนะนำให้มองบอร์ดรุ่นอื่นจะดีกว่านะครับ เพราะบอร์ดตัวนี้มีดีที่ขนาดเล็กจิ๋วของมัน ผมว่าซิงค์เดิมบางๆกับการ์ดจอออนบอร์ดดูจะเป็นการเทสต์ที่เหมาะสมที่สุดครับ ไปชมกันเลยดีกว่านะครับ ว่าคราวนี้จะโอเวอร์คล็อคไปได้ขนาดไหนกับซิงค์เดิมและการ์ดจอออนบอร์ด

EVEREST Detail

ed1 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ed2 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ed3 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

…ถึงผมจะใช้ซีพียูรุ่นใหญ่สุดของ LGA1156 ที่เป็น 32nm อย่าง Core i5 670 ที่มีตัวคูณล้นเหลือ แต่ผมก็ไม่ใช้ประโยชน์ตรงจุดนี้แต่อย่างใดนะครับ ซึ่งผมจะใช้ตัวคูณเพียงแค่ 22 เท่ากับ Core i3 530 ตัวถูกสุดในท้องตลาดในขณะนี้ เพื่อให้ทุกๆท่านเห็นความสามารถของบอร์ดตัวนี้เมื่อมาเจอกับซีพียูรุ่นที่เล็กและถูกที่สุด ว่าแล้วก็ไปลุยทดสอบที่ความเร็ว 4,004MHz QPI 4,004MHz BClk 182MHz DDR3-1820 7-8-7-20-1T กันดูเลยครับว่าอะไรจะผ่านบ้าง

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

linx 40001 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

…ที่ไฟ VCore 1.328 V. วางเปลือยในห้องปรับอากาศอุณหภูมิประมาณ 25C อุณหภูมิสูงสุดขณะเทสต์กดกันไปที่ 105C ร้อนขนาดนี้ถ้าอยู่ในเคสอบๆห้องร้อนๆ แนะนำให้ลดไฟ VCore ลงให้ต่ำกว่านี้จะดีกว่าครับ ส่วนไฟต่ำกว่านี้จะไปได้ไกลขนาดไหนอันนี้ก็แล้วแต่ความสามารถในการโอเวอร์คล็อคของซีพียูแต่ละตัวแล้วล่ะครับงานนี้

SuperPI 1M 1Thread, 32M 1Thread & 32M 4Threads

spi 4000 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

.

hpi 20100629 055340 720x236 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

(Click Picture to Enlarge)

…ผ่านการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 4Threads กันแบบสบายๆครับที่ความเร็วนี้ ด้วยระดับเวลาเฉลี่ยที่ประมาณ 14.54นาที ก็ถือว่าเร็วพอใช้ได้เลยครับเมื่อเทียบกับความเร็วของระบบโดยรวมที่ทำได้ ส่วน 32M 1Thread ก็ใช้เวลากันไปที่ 9.54.375นาที และสุดท้าย 1M 1Thread ก็ใช้เวลากันไป 10.549วินาทีครับ

————————————————–

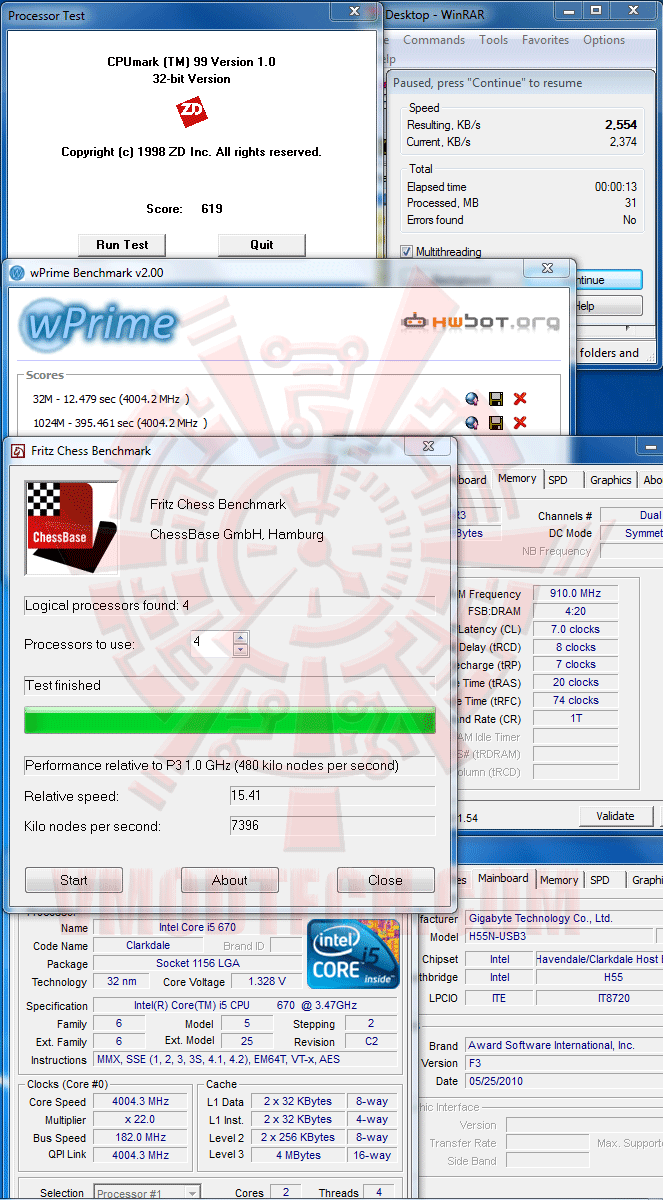

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

v GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

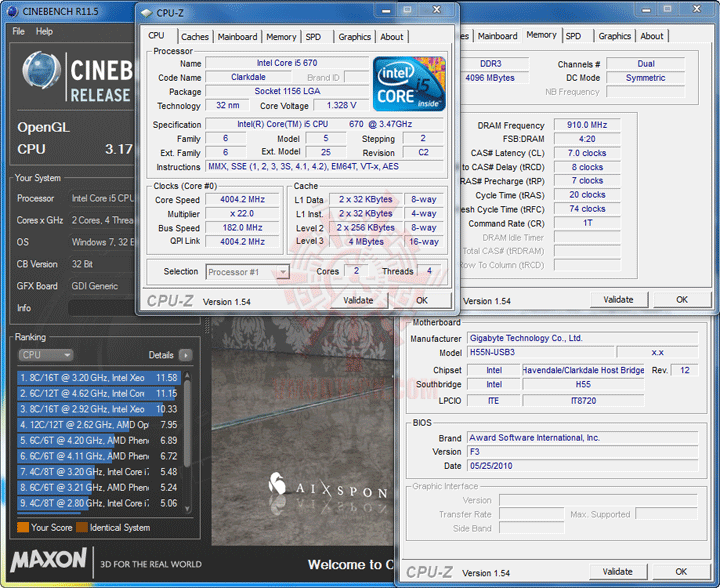

CINEBENCH R11.5

cine11 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

OpenGL ของ Benchmark ตัวนี้ การ์ดจอออนบอร์ดของอินเทลจะเทสต์ไม่ได้นะครับ

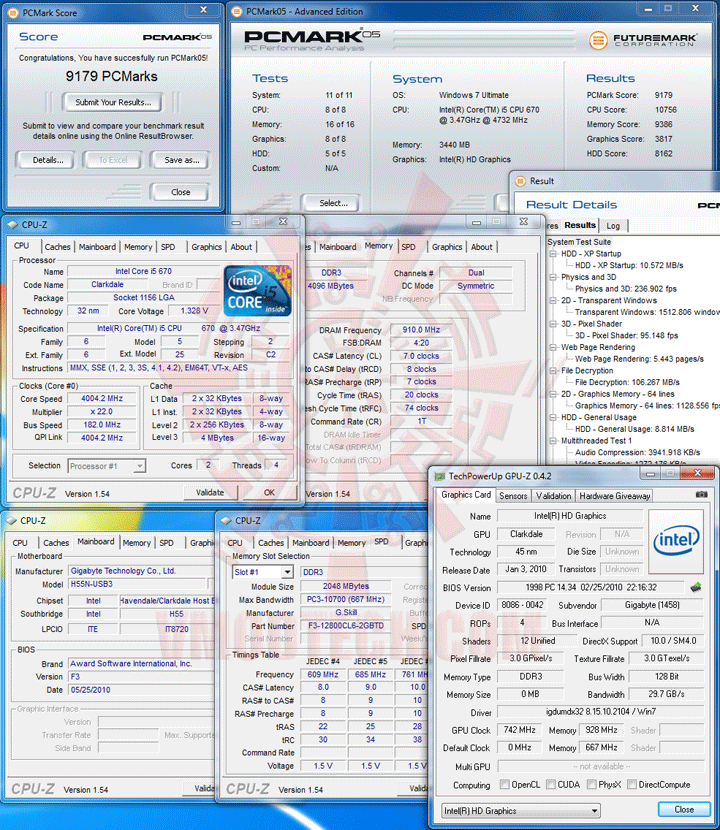

PCMark 05

pc05 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

แรงพอไหวครับสำหรับ PCMark 05

————————————————–

EVEREST Ultimate Edition

e1 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e2 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e3 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e4 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e5 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e6 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e7 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

e8 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

…ก็แรงกันไปตามสภาพของความเร็วที่ทำได้ครับสำหรับ Everest ส่วนหัวข้อ AES Core i3 530 จะไม่สามารถทำได้ขนาดนี้นะครับ เนื่องจากไม่มีฮาร์ดแวร์รองรับเหมือนกับ Core i5 32nm นั่นเอง

————————————————–

Sisoft Sandra 2010

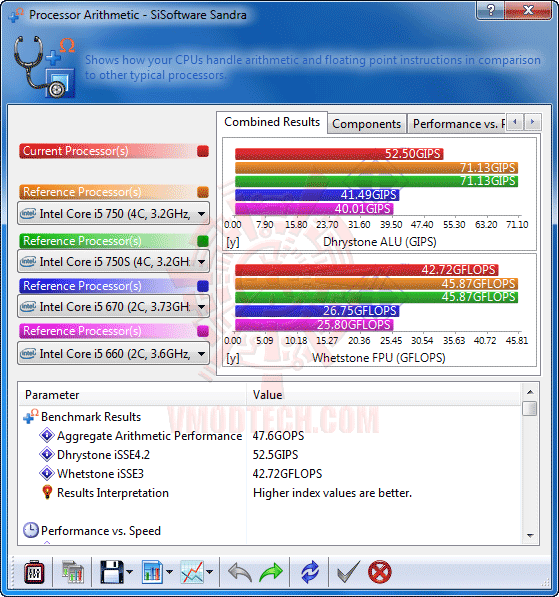

s1 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

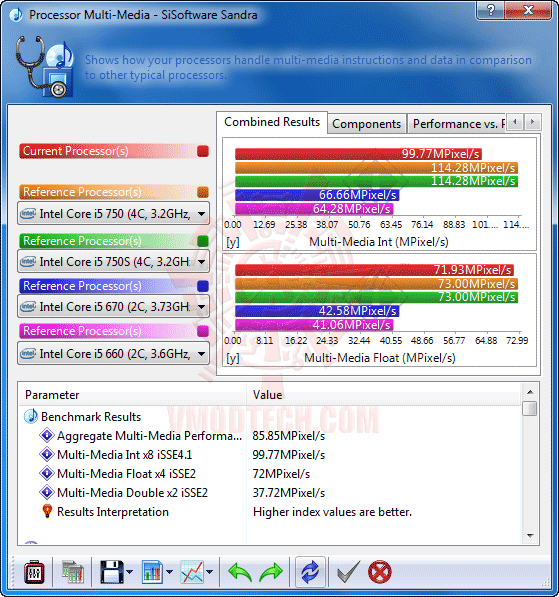

s2 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

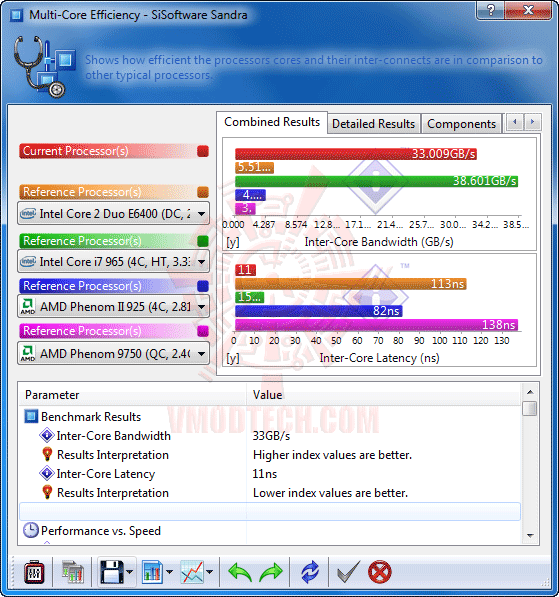

s3 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

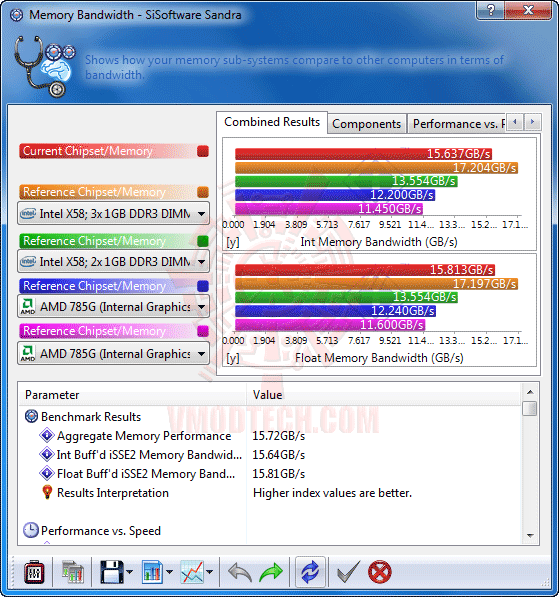

s4 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

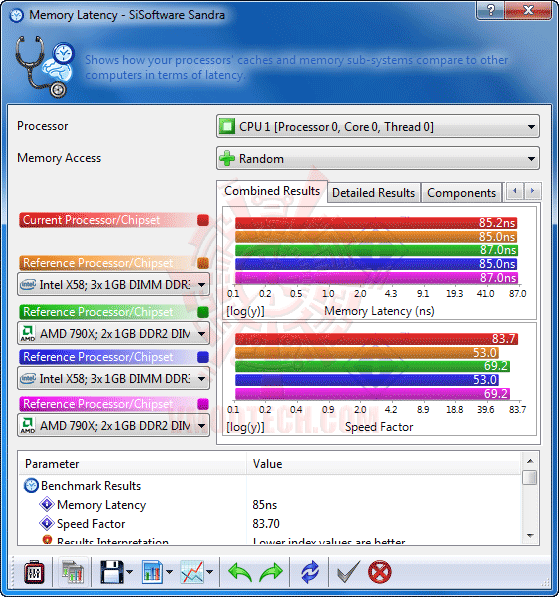

s5 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

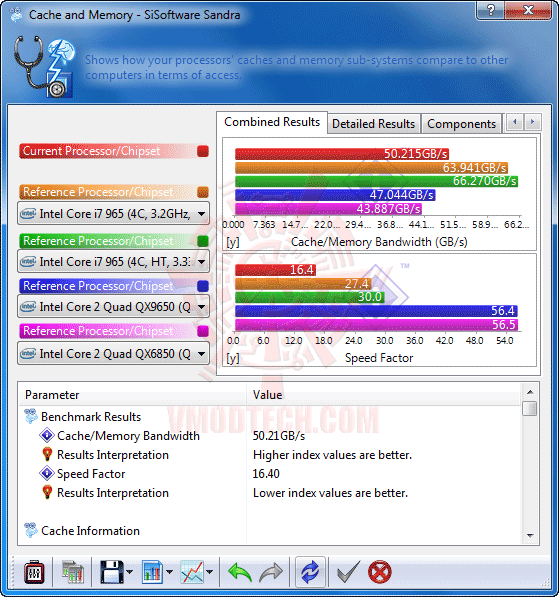

s6 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

แรงใช้ได้เลยครับ เมื่อเทียบขนาดของ Systems กับประสิทธิภาพที่ทำได้

————————————————–

3DMark 03

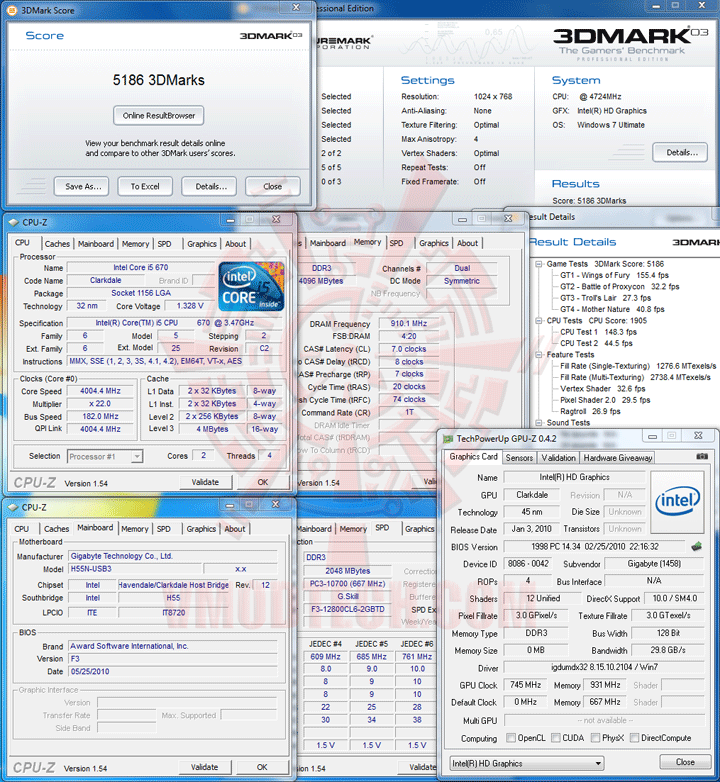

03 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

3DMark 05

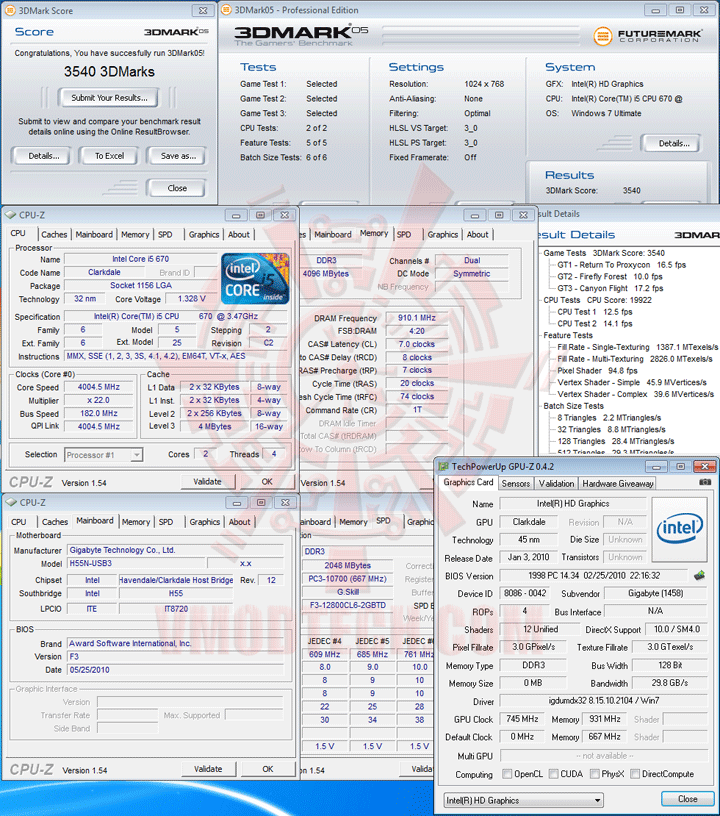

05 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

3DMark 06

06 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

แรงกันตามสภาพการ์ดจอออนบอร์ด ส่วน 3DMark Vantage ผมไม่ได้เทสต์นะครับ เพราะคาดว่าต้องรอนานเป็นแน่

————————————————–

Conclusion

dsc 0569 GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงเกินขนาดตัวไปมากพอสมควรเลยครับสำหรับมาเธอร์บอร์ด GIGABYTE GA-H55N-USB3 ตัวนี้ ที่ความเร็ว 4,004MHz QPI 4,004MHz BClk 182MHz DDR3-1820 7-8-7-20-1T กับซิงค์เดิมๆบางๆฐานอลูมิเนียม ก็ยังผ่านฉลุยทุกเบนซ์มาร์คทุกหัวข้อที่โหดๆ หรือแม้แต่ LinX 20Loops ก็ยังไม่หวั่น  กับราคาขายของบอร์ดตัวนี้ที่อยู่ที่ประมาณ 4,000 กว่าบาท ก็ถือว่าเป็นอีกตัวเลือกหนึ่งที่น่าสนใจนะครับ สำหรับท่านที่ต้องการความแรงขนาดย่อมๆที่ไม่กินพื้นที่มากมาย และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.

vmod award innovation good GIGABYTE GA H55N USB3 Mini ITX Motherboard Review

.

ขอขอบคุณ

GIGABYTE

«ก่อนหน้า 1 2 3 4 5 6 7 8 9 แสดงทั้งหมด ถัดไป»

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
Bookmark บทความ : Zickr Kudd Duocore Techkr aJigg Oncake Lefthit Meetgamer Siamcollective TagToKnow Dunweb Digza
«»
« INNO 3D: nVidia GEFORCE GTX470 Review
Review : DELL-Alienware M15x Core i7 720 & Geforce GTX260m »
