GIGABYTE GA-H77N-WIFI Mini-ITX Motherboard Review

/ บทความโดย: Venom-Crusher , 11/03/2013 21:23, 13,211 views / view in EnglishEN
«»
Share

h77n wifi GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® H77 Express Chipset กันบ้างนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดขนาดเล็กจิ๋วขนาด Mini-ITX แต่มากไปด้วยความสามารถ จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE GA-H77N-WIFI มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

s1 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

Specifications

s2 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

สเป็คจัดกันมาเกินขนาดตัวจริงๆครับ สำหรับ GIGABYTE GA-H77N-WIFI

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE GA-H77N-WIFI Appearance

Package & Bundle

dsc 0742 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบสไตล์สีขาวสะอาดตา เอกลักษณ์ของทาง GIGABYTE รุ่นเล็กเขาเลย

dsc 0748 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ด้านหลังกล่องก็โชว์สเป็คกันอย่างเป็นระเบียบครับ

dsc 0753 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ มีเสา WIFI คู่มาให้ด้วยครับ

Motherboard Appearance

dsc 0765 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกเทาดำ งามตามคอนเซปต์ของ GIGABYTE รุ่นกลางๆเขาเลยครับ

dsc 0803 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ด้านหลังบอร์ดจะเป็น PCB สีดำด้านเช่นเดียวกับด้านหน้าครับ

dsc 0778 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ภาคจ่ายไฟรอบซีพียูจำนวน 5 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 0783 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 2 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 16GB ครับ ส่วนสล็อต PCI-e X16 ก็มีมาให้ด้วยอีก 1 ช่องทางครับ

dsc 0776 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

หน้าตาซิงค์ชิปเซต H77 อันสวยงามกระทัดรัด และหน้าตาของการ์ด WIFI Onboard คุณภาพจาก Intel

dsc 0786 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

SATA 4 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 2 ช่องสีดำ และ SATA3 6.0GB/s 2 ช่องสีครีมครับ และแผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันไม่มีตกหล่นครับ

dsc 0792 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ครบครันทุกความต้องการพื้นฐานในปัจจุบันนี้ครับ โดดเด่นด้วยช่องเสียบสาย WIFI เคลือบทองอย่างดี 2 ชุด แลดูหรูหราครับ

————————————————–

SYSTEMS
.CPU ..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard ..GIGABYTE GA-H77N-WIFI
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..NVIDIA GeForce GTX 560Ti 1GB GDDR5 @ 1,070/2,140/4,500MHz
.Harddisk ..SSD OCZ Vertex 4 128GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 0605 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Settings

3rd Generation Intel® Core™ i7-3770K

vali GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

Validation link >>Click<<

c1 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

c2 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

c3 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

c4 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

c5 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

c6 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

c7 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

NVIDIA GeForce GTX 560Ti 1GB GDDR5 @ 1,070/2,140/4,500MHz กันต่อครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ed2 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ed3 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ed4 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ed5 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

hpi 2 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพดี สมกับความเร็วที่ทำได้ครับ สำหรับชุดการทดสอบ SuperPI

————————————————–

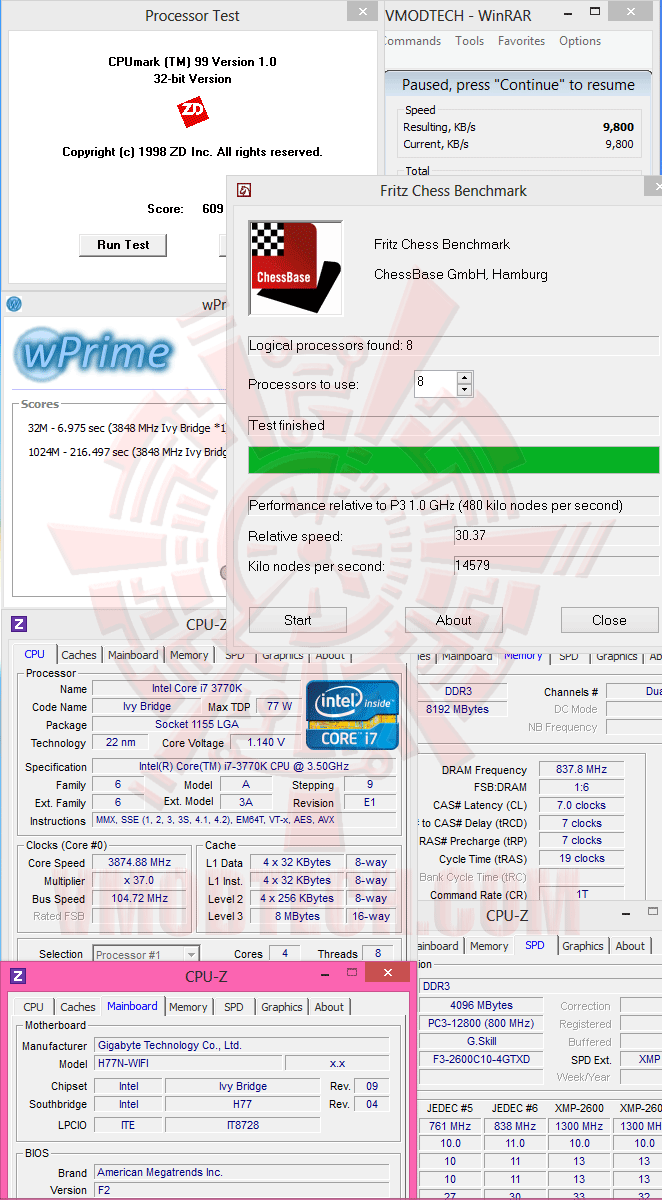

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 กดกันไปถึงระดับ 9,800 KB/s

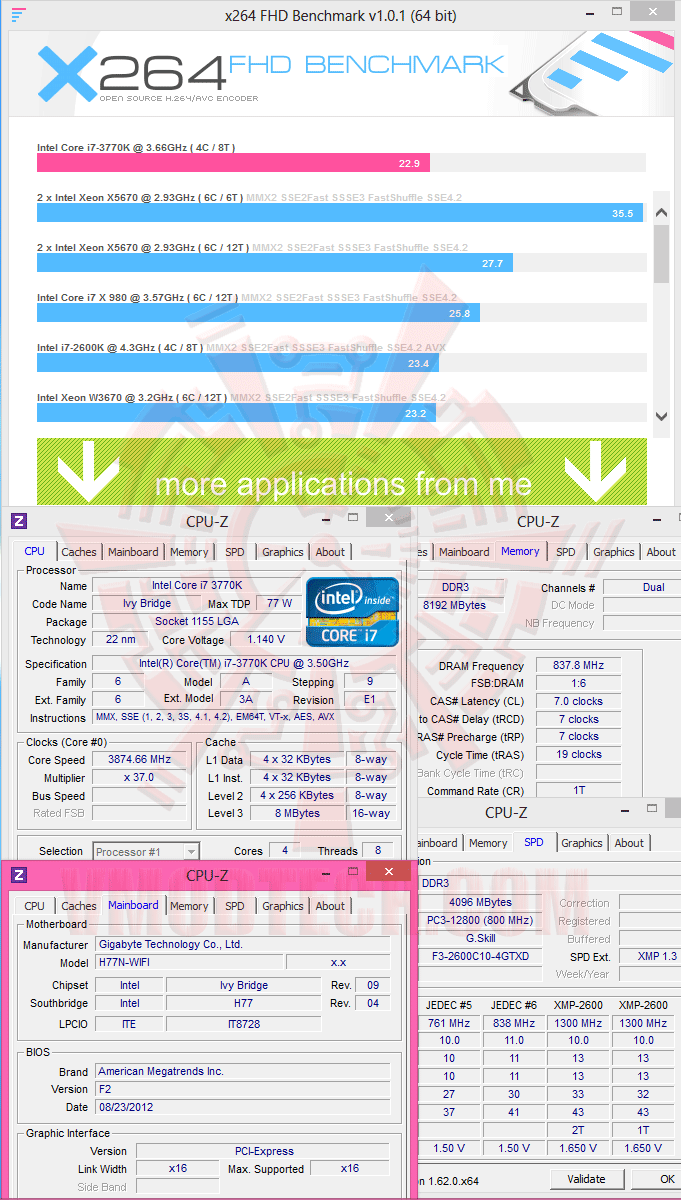

X264 FHD Benchmark

x264 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมครับ

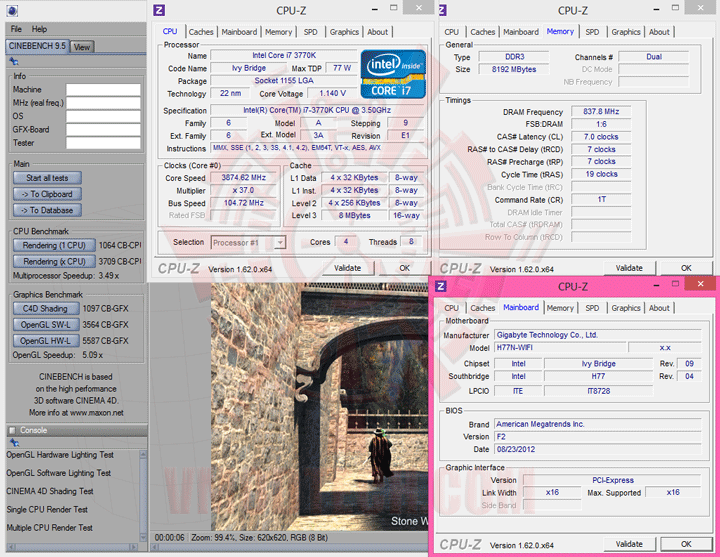

CINEBENCH R9.5

c95 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

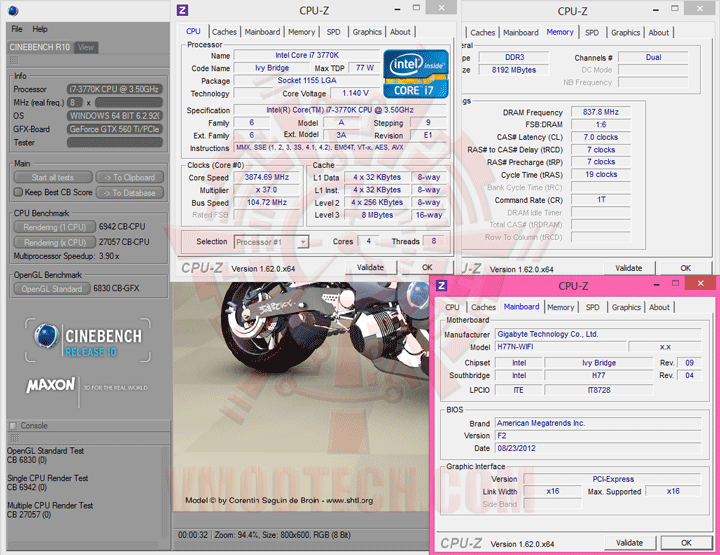

CINEBENCH R10

c10 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

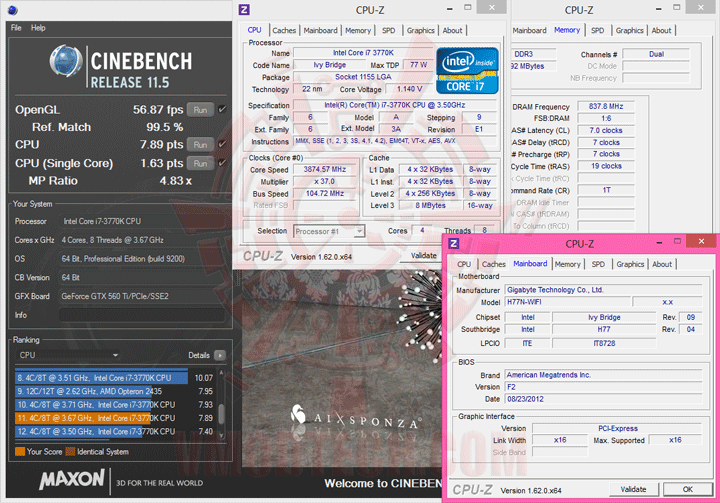

CINEBENCH R11.5

c11 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

Cinebench Series ก็แรงดีครับ

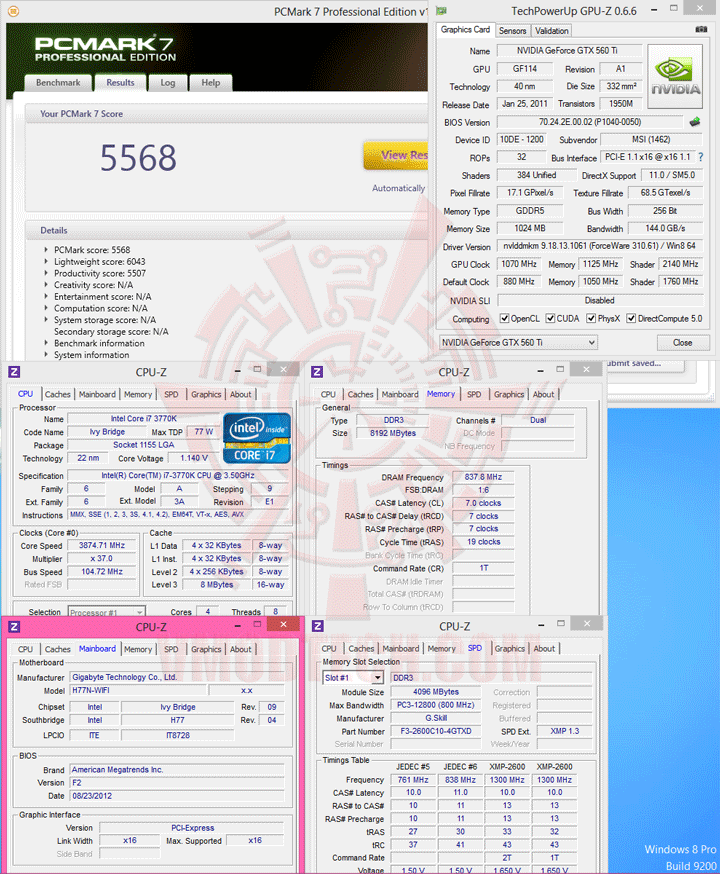

PCMark 7

pcm7 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

แรงกันใช้ได้ครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

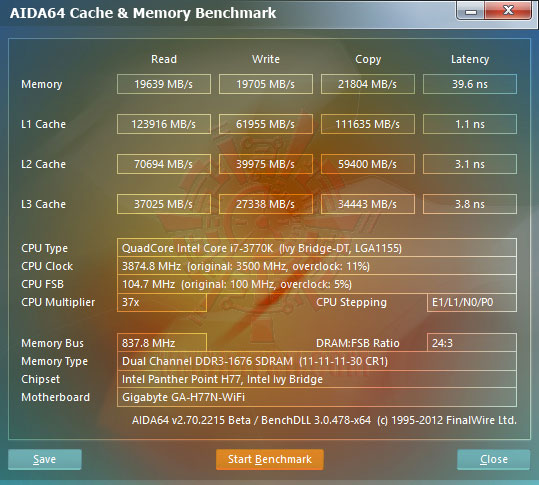

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

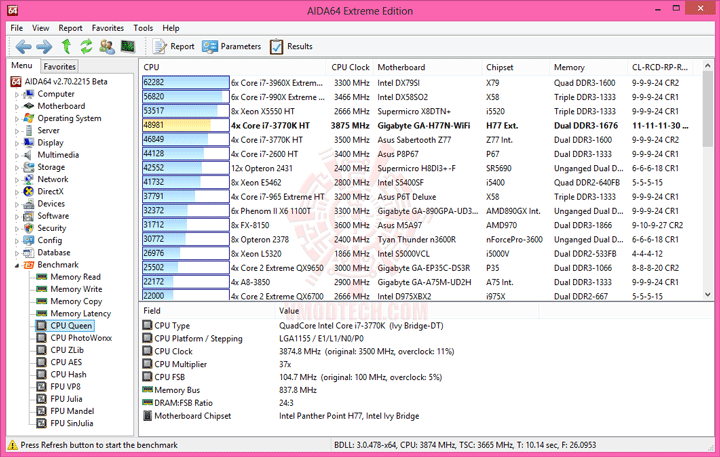

CPU Queen

e2 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

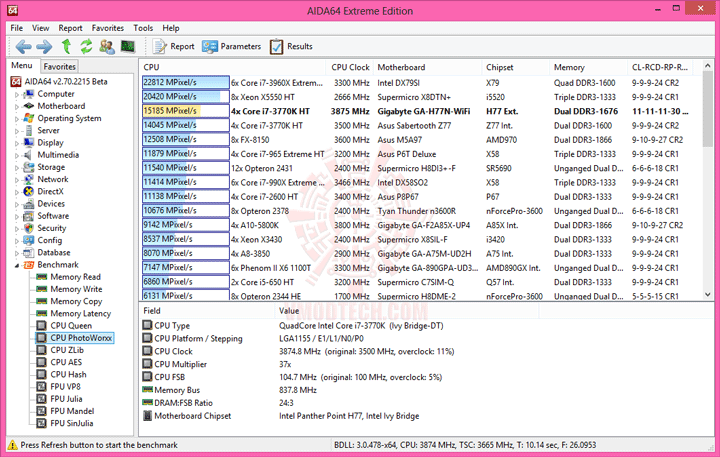

CPU PhotoWorxx

e3 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

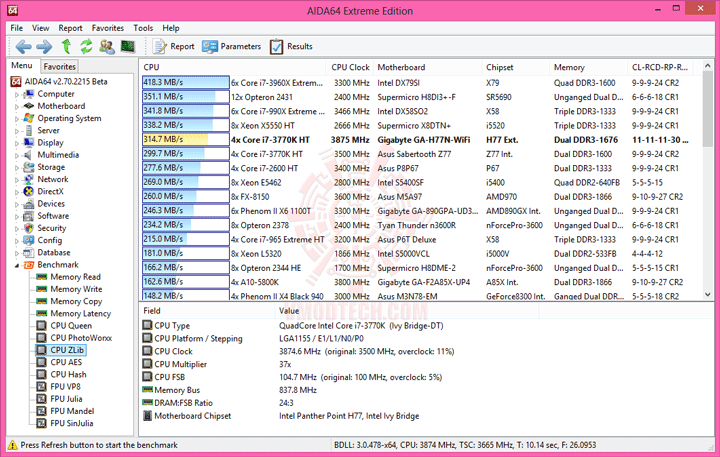

CPU ZLib

e4 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

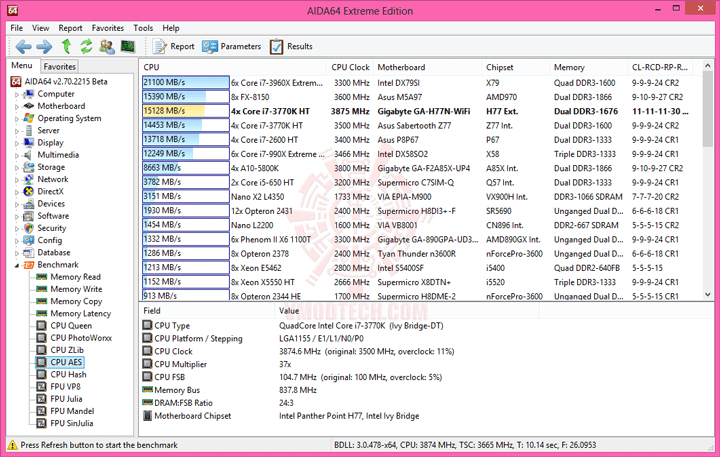

CPU AES

e5 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

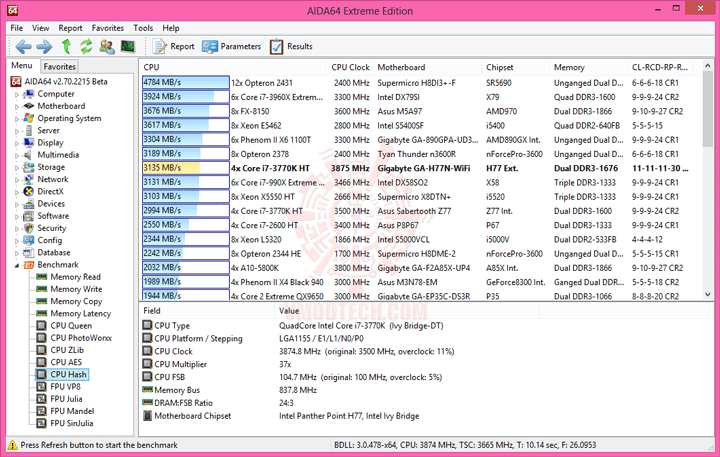

CPU Hash

e6 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

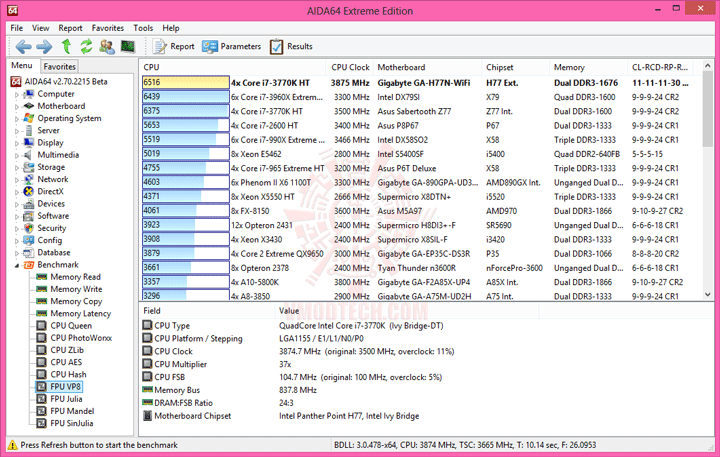

FPU VP8

e7 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

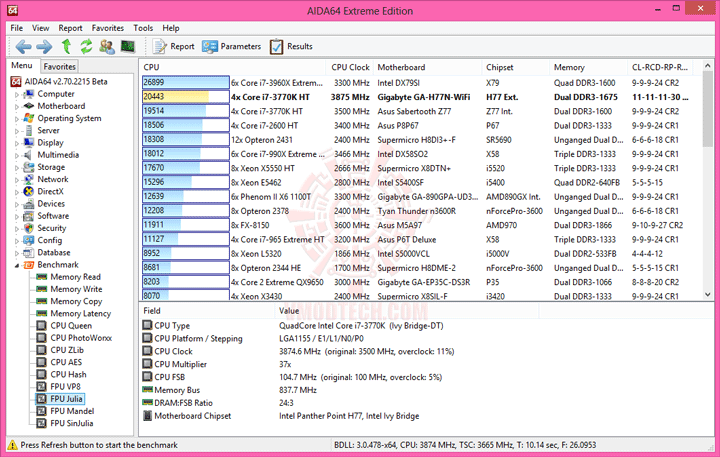

FPU Julia

e8 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

FPU Mandel

e9 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

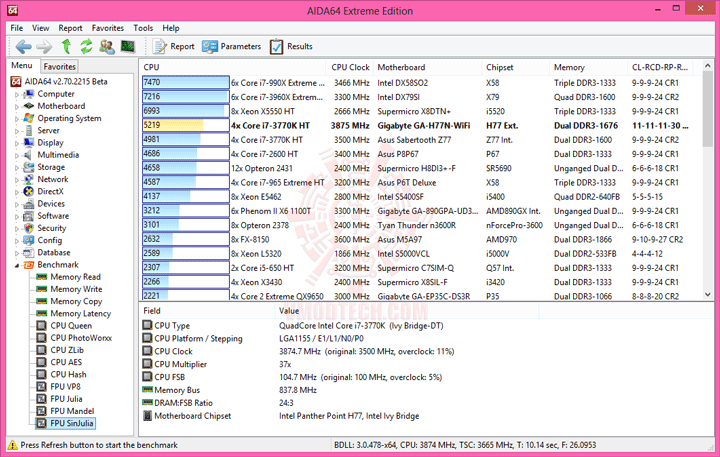

FPU SinJulia

e10 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยม แมัซีพียูจะวิ่งแค่ความเร็วเดิมครับ

————————————————–

3DMark 03

03 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

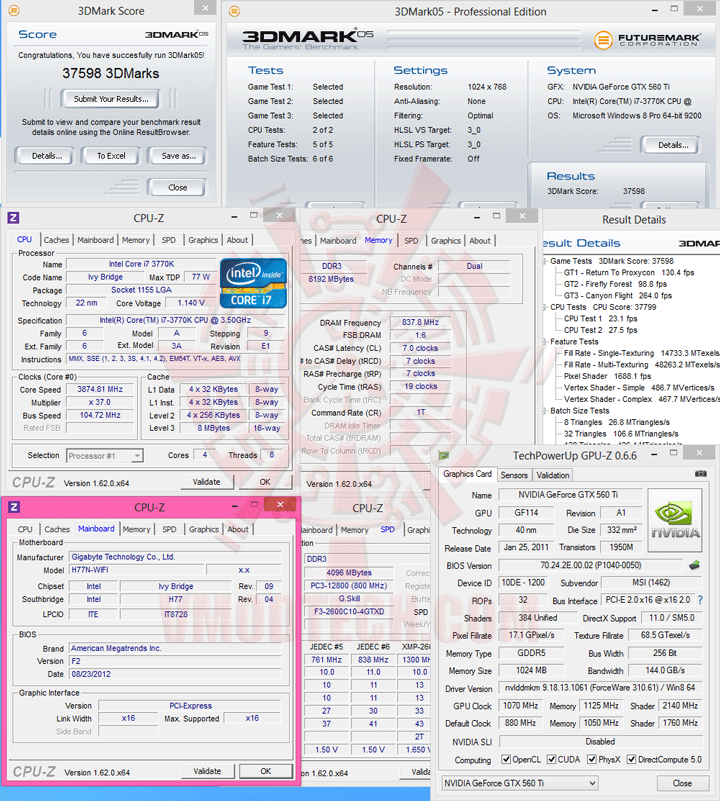

3DMark 05

05 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

3DMark 06

06 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

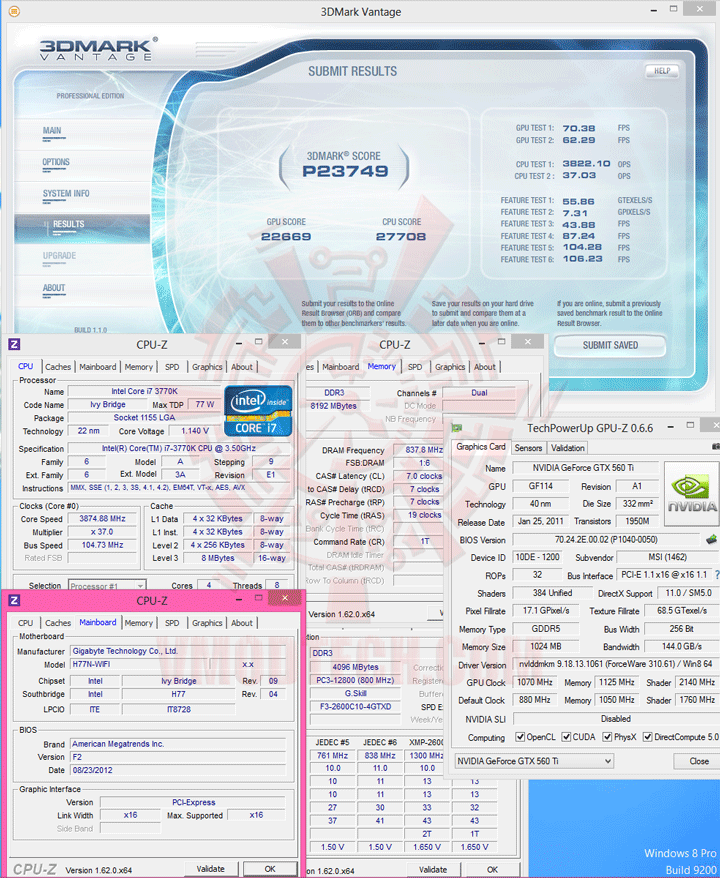

3DMark Vantage

07 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

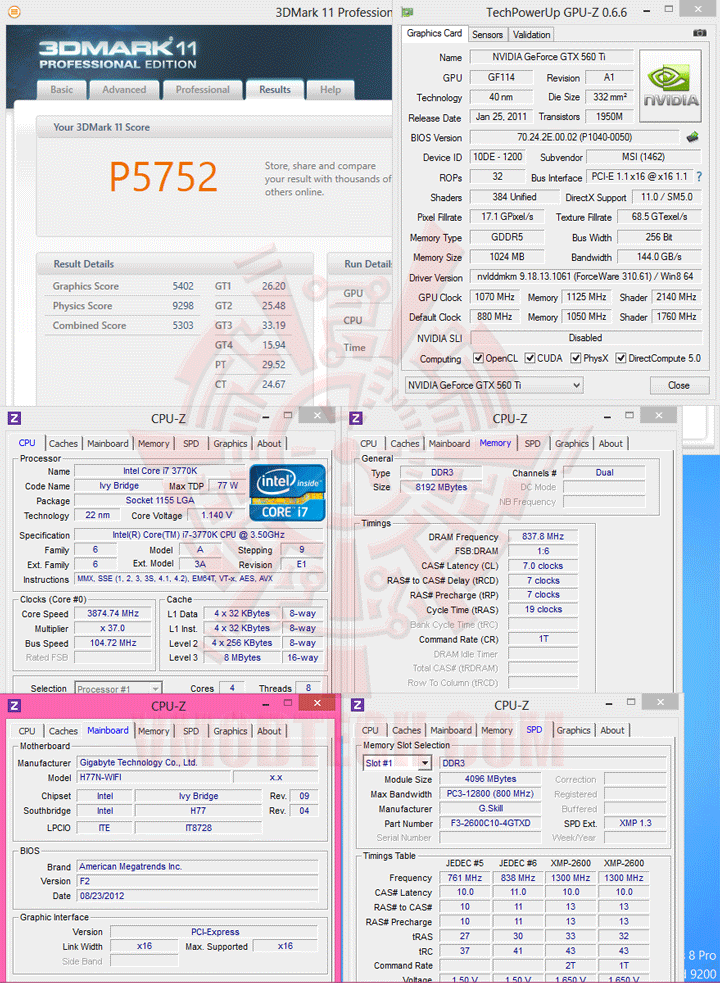

3DMark 11

11 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 560Ti

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

12 set GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 3.0

12 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

การ์ดรุ่นเล็ก เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 27.3 FPS

————————————————–

Conclusion

dsc 0765 GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE GA-H77N-WIFI ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® H77 Express Chipset ที่ต้องการเทคโนโลยีต่างๆที่ครบเครื่องสำหรับปัจจุบันและอนาคตในขนาดกระทัดรัด โดดเด่นด้วย Features ใหม่ๆที่มากันเพียบ อาทิเช่น Dual WIFI , USB 3.0 , PCI-E 3.0 Ready , SATA 6GB/s ฯลฯ เหมาะเป็นอย่างยิ่งครับสำหรับนำไปใช้ในงานธุรกิจและการใช้งานทั่วๆไปภายในบ้าน และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามขนาดกระทัดรัดดี ใครที่ต้องการความสมบูรณ์แบบอย่างครบครันที่มากันในราคาไม่แพง ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good GIGABYTE GA H77N WIFI Mini ITX Motherboard Reviewvmod award value good GIGABYTE GA H77N WIFI Mini ITX Motherboard Review

.
