GIGABYTE GA-H87M-D3H Micro ATX Motherboard Review

/ บทความโดย: Venom-Crusher , 20/07/2013 00:01, 33,275 views / view in EnglishEN
«»
Share

h87m d3h GIGABYTE GA H87M D3H Micro ATX Motherboard Review

.สวัสดีครับ สำหรับวันนี้ก็ขอฉลองครบ 20 มาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล “มีดี” HASWELL ด้วยมาเธอร์บอร์ดราคาสุดคุ้มค่า แต่ลากแรงกระชากใจ ในขนาด Micro ATX ที่ใช้ชิปเซต H87 ที่โดยปรกติแล้วสเป็คจากทางอินเทลจะถูกควบคุมไว้ไม่ให้สามารถโอเวอร์คล็อคได้ ไม่ว่าจะเป็นความเร็วของซีพียูหรือหน่วยความจำ แต่มาเธอร์บอร์ดตัวเล็กสุดแสบรุ่นนี้กลับสามารถโอเวอร์คล็อคความเร็วของซีพียูกันได้แบบสุดๆอย่างหน้าตาเฉย กับราคาที่สุดแสนจะคุ้มค่าเพียงสามพันบาทนิดๆเท่านั้น ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่มากันในรุ่นที่ชื่อว่า GIGABYTE GA-H87M-D3H นะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Specifications

s2 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ GIGABYTE GA-H87M-D3H

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE GA-H87M-D3H Appearance

Package & Bundle

dsc 8700 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำดุดันงดงามครับ

dsc 8701 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 8702 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 8703 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลเข้มตัดดำ ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก GIGABYTE ครับ

dsc 8704 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ด้านหลังบอร์ดก็ยังคงน้ำตาลเข้มเงางามเช่นเดียวกับด้านหน้าครับ

dsc 8705 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ภาคจ่ายไฟขนาดรวม 4 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 8706 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 8707 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ช่อง SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานอินเทลครับ

dsc 8708 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต H87 ที่มีขนาดกระทัดรัดแต่ดีไซน์สวยงามครับ

dsc 8709 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ CrossFireX 2 Ways ตามด้วย PCI 32 bits อีก 2 ช่องทางครับ

dsc 8710 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..GIGABYTE GA-H87M-D3H
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ Default
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 8711 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.8 GHz Bclk 100MHz

NB Freq. 4,600 MHz DDR3 1,600MHz 6-7-7-15-1T

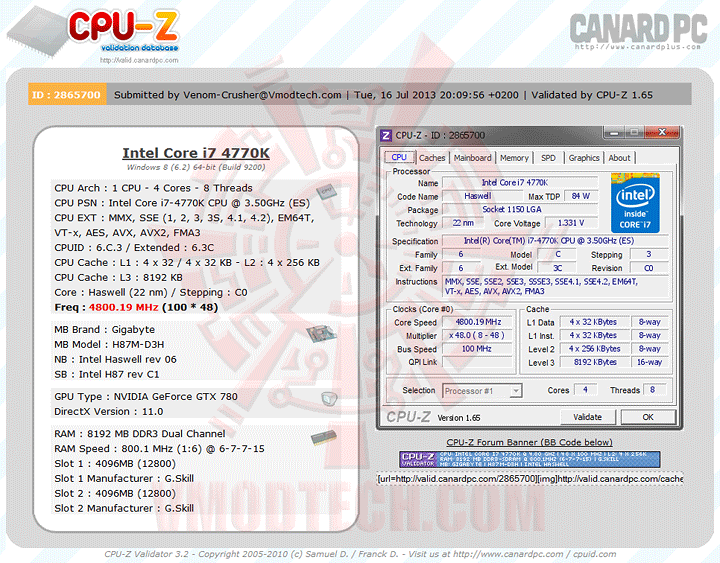

validate GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Validation link >>Click<<

c1 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

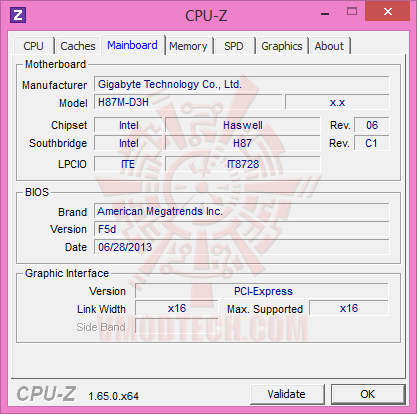

4.8 GHz กันอีกแล้วครับ แต่คราวนี้มากับชิปเซต H87 ที่จริงๆแล้วไม่สามารถโอเวอร์คล็อคได้ สุดยอดดด

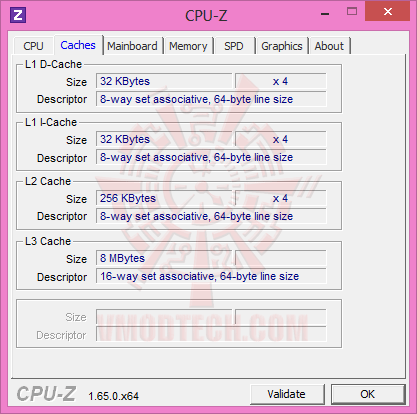

c2 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

c3 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

c4 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

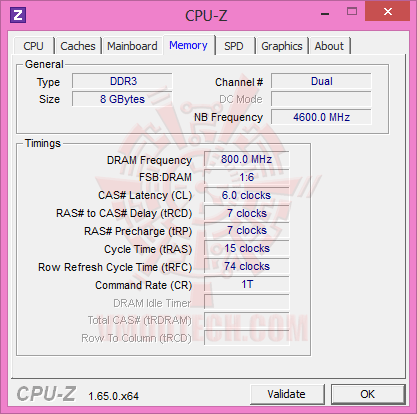

แต่หน่วยความจำผมก็ยังไม่สามารถเล่นความเร็วเกินมาตรฐานชิปเซต H87 ที่ DDR 1600 ได้เลยนะครับ โหลด XMP ของหน่วยความจำขึ้นมายังไงก็ DDR 1600 ส่วนค่า Memory Preset ที่ให้มาในไบออส ผมลองโหลดแล้วก็ปรากฏว่าค้างไม่บูตนะครับ ซึ่งจริงๆแล้วอาจจะสามารถลากหน่วยความจำให้วิ่งเกิน DDR 1600 ได้ เพียงแต่ผมยังหาวิธีไม่เจอก็เป็นได้นะครับ แต่ก็สามารถกด Timing กันได้เพื่อเพิ่มความแรง แถม Uncore Clock ก็สามารถเพิ่มได้ เพิ่มไฟเลี้ยง Cache ก็ได้ ก็เลยสามารถลากไปได้ถึง 4.6GHz กันอย่างมีเสถียรภาพเลยครับ ส่วนปิดท้ายเรื่องการลาก BClk ผมก็ไม่เจอหัวข้อในส่วนนี้ในไบออสแต่อย่างใดนะครับ ก็เลยทำได้แค่ใช้ตามค่ามาตรฐานที่ 100 MHz ในการทดสอบคราวนี้นะครับ

c5 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

c6 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

c7 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

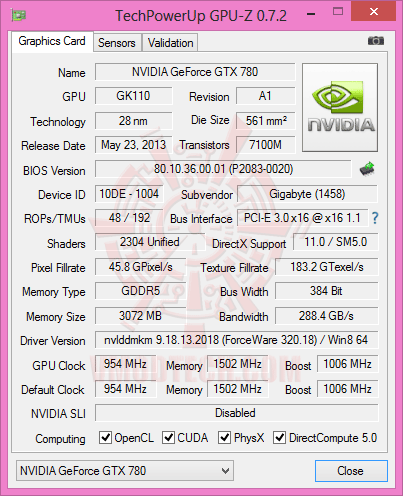

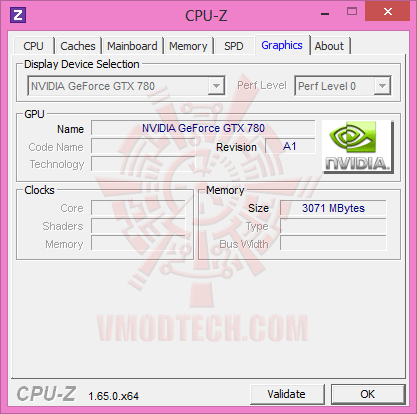

GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ 954/1,006Boost/6,008MHz (Default) กันครับงานนี้

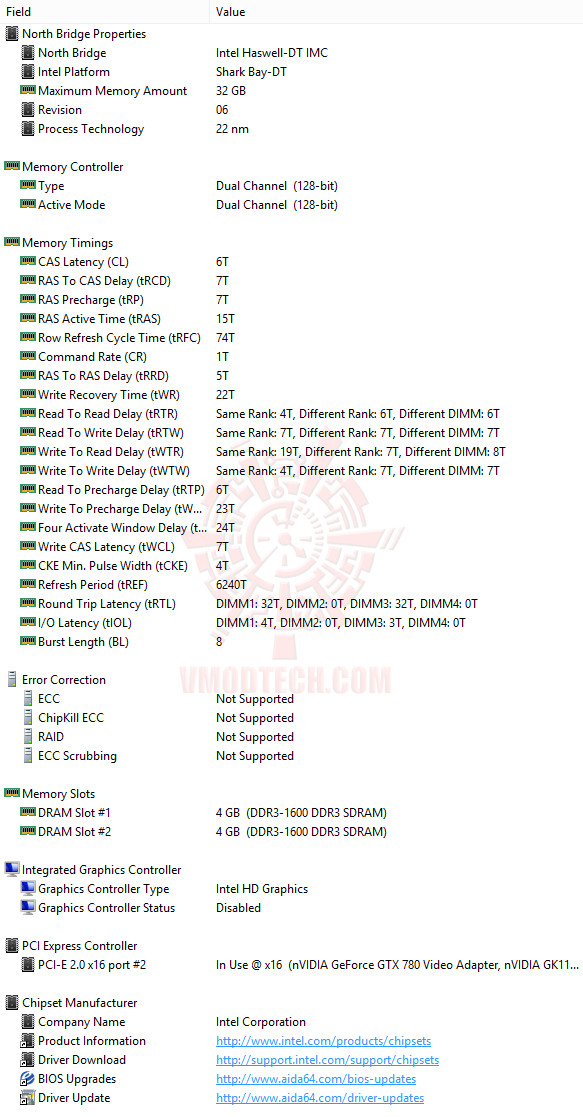

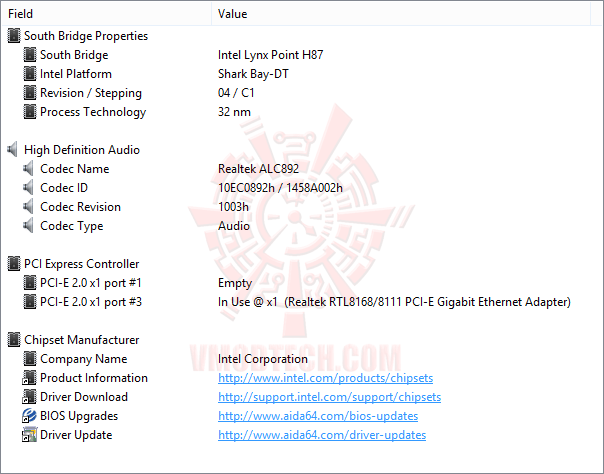

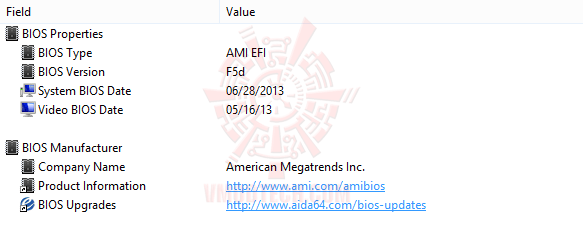

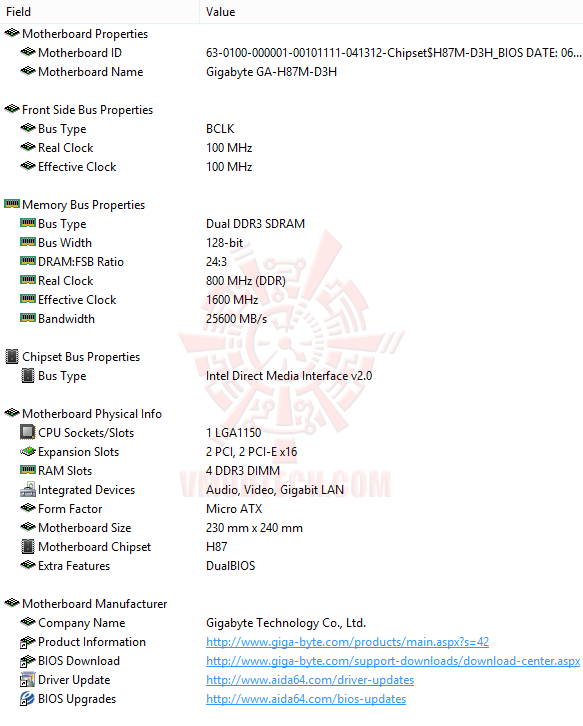

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ed2 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ed3 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ed4 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ed5 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

hpi 2 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

(Click ScreenShot to Enlarge)

แรงใช้ได้เลยครับ แม้จะใช้ความเร็วหน่วยความจำเพียงแค่ DDR 1600

————————————————–

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE GA H87M D3H Micro ATX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.6 FPS

CINEBENCH R9.5

c95 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

CINEBENCH R10

c10 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

CINEBENCH R11.5

c115 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

PCMark 7

pcm7 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Memory Bandwidth ก็แรงใช้ได้เลยครับ แม้จะใช้ความเร็วหน่วยความจำเพียงแค่ DDR 1600

CPU Queen

e2 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

CPU PhotoWorxx

e3 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

CPU ZLib

e4 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

CPU AES

e5 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

CPU Hash

e6 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

FPU VP8

e7 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

FPU Julia

e8 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

FPU Mandel

e9 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

FPU SinJulia

e10 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

แรงหลังติดเบาะกับบอร์ดราคาเพียง 3,080 บาท สุดยอดดดด

————————————————–

3DMark 03

03 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

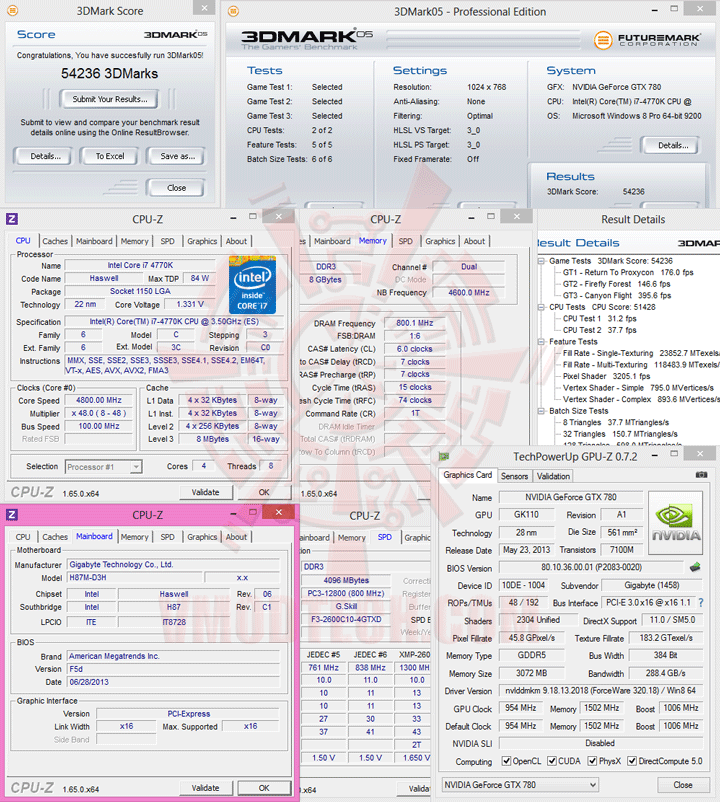

3DMark 05

05 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

3DMark 06

06 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

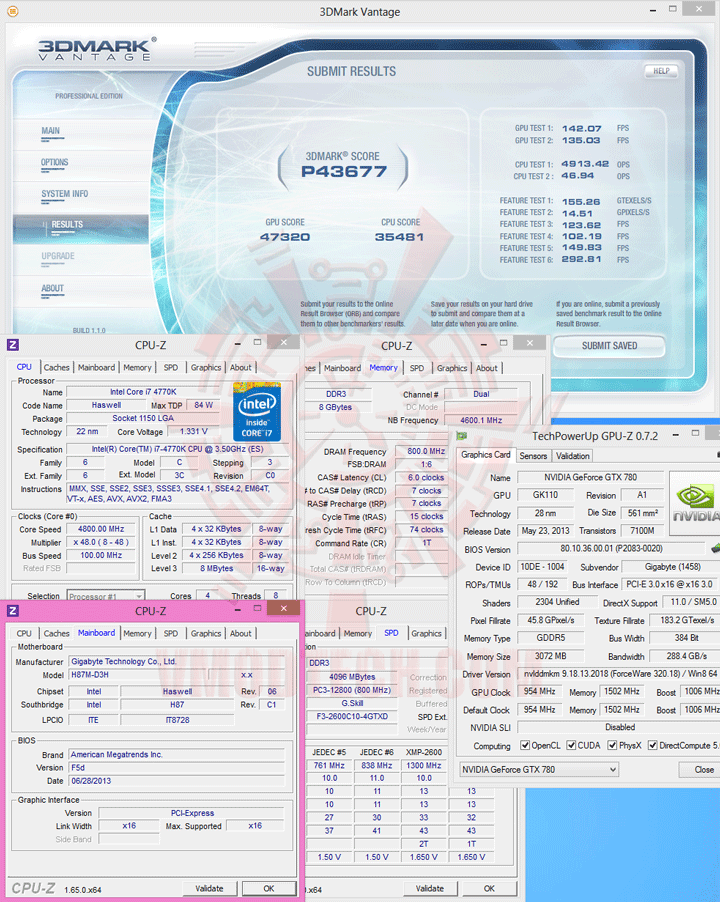

3DMark Vantage

07 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

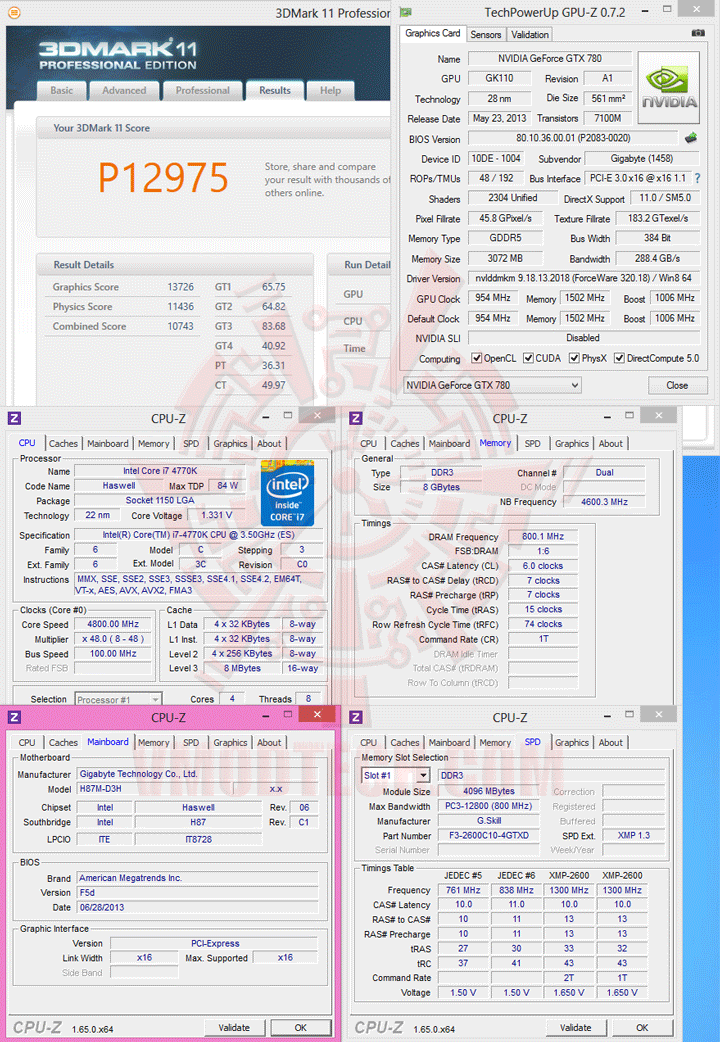

3DMark 11

11 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

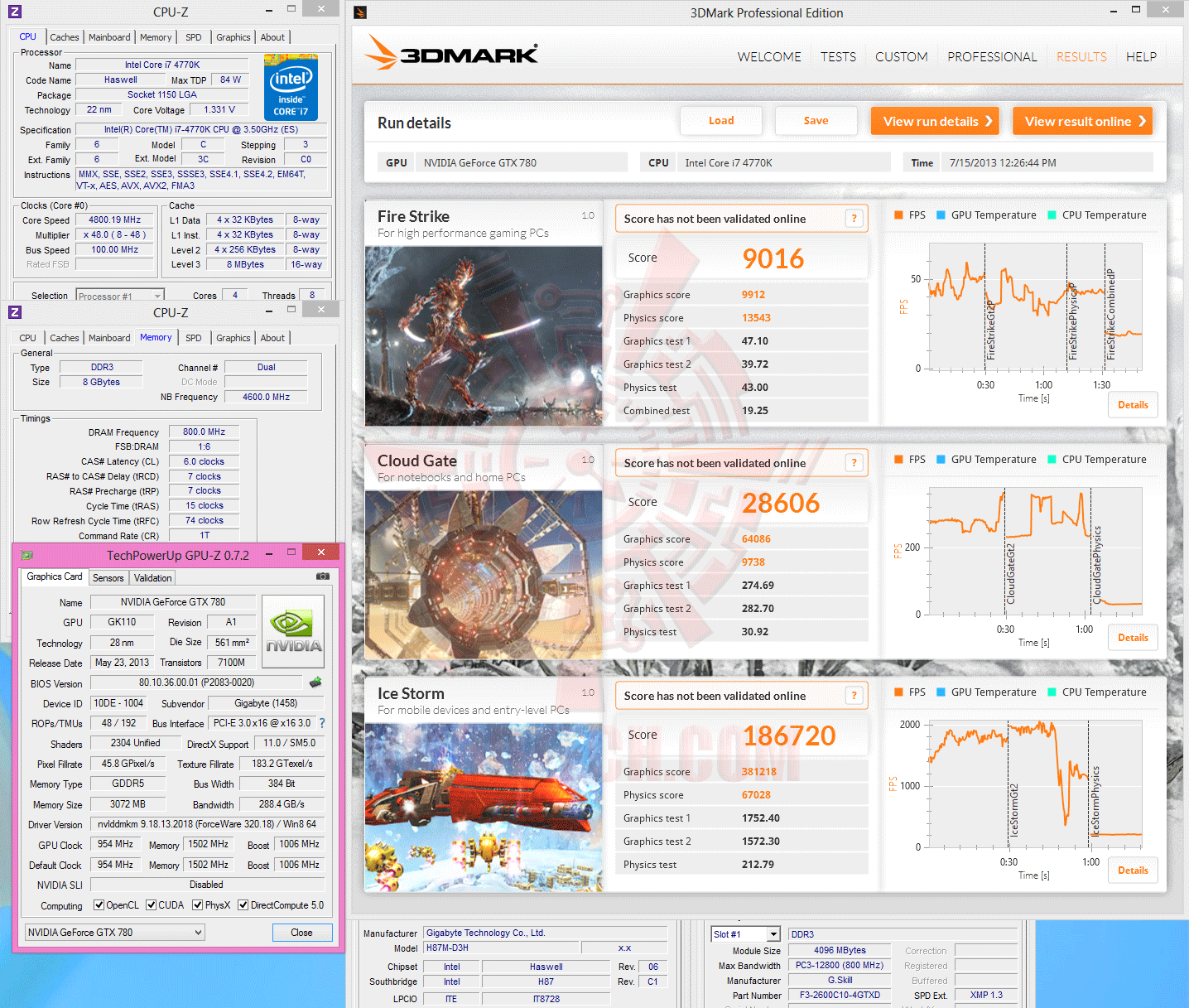

3DMark

13 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5

AquaMark 3 HWBOT Edition

15 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ตู้ปลาแรงหลังติดเบาะแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set GIGABYTE GA H87M D3H Micro ATX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.7 FPS

Crysis 3

crysis3 ss GIGABYTE GA H87M D3H Micro ATX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

แรงหลังติดเบาะเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 8703 GIGABYTE GA H87M D3H Micro ATX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE GA-H87M-D3H ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดขนาดเล็กราคาประหยัด แต่กลับไม่ประหยัดความแรง โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.8 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ใครที่ต้องการความคุ้มค่าสุดๆที่มากันในราคาเพียงแค่ประมาณ 3,080 บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good GIGABYTE GA H87M D3H Micro ATX Motherboard Reviewvmod award value best GIGABYTE GA H87M D3H Micro ATX Motherboard Reviewvmod award innovation best GIGABYTE GA H87M D3H Micro ATX Motherboard Review

.
