.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z77 Express Chipset กันอีกครั้งนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดขนาดเล็กราคาคุ้มค่ามากๆ เมื่อเปรียบเทียบกับ Features ต่างๆที่มีมาให้ จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE GA-Z77M-D3H มานำเสนอกันนะครับ เดี๋ยวมาชมกันนะครับว่ามาเธอร์บอร์ดที่ใช้ชิปเซตรุ่นเรือธงอย่าง Z77 แต่กลับมีราคาเพียง 2,800 กว่าบาทจะให้อะไรกับเราได้บ้าง และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

Specifications

สเป็คจัดกันมาเกินราคาค่าตัวจริงๆครับ สำหรับ GIGABYTE GA-Z77M-D3H

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

GIGABYTE GA-Z77M-D3H Appearance

Package & Bundle

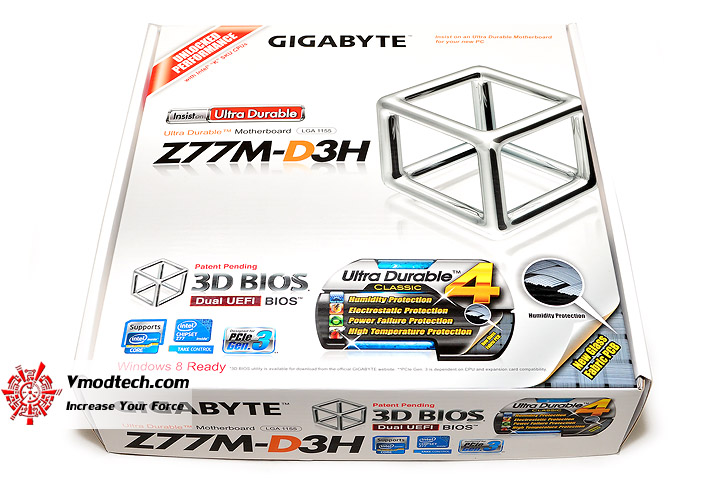

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบสไตล์สีขาวสะอาดตา เอกลักษณ์ของทาง GIGABYTE รุ่นเล็กเขาเลย

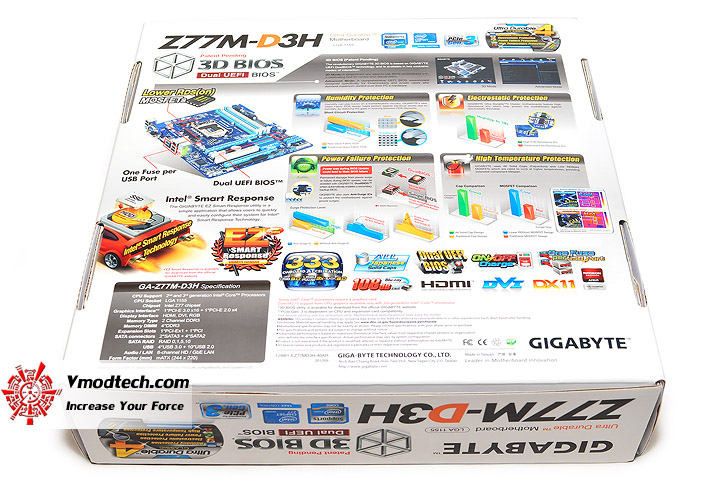

ด้านหลังกล่องก็โชว์สเป็คกันอย่างเป็นระเบียบครับ

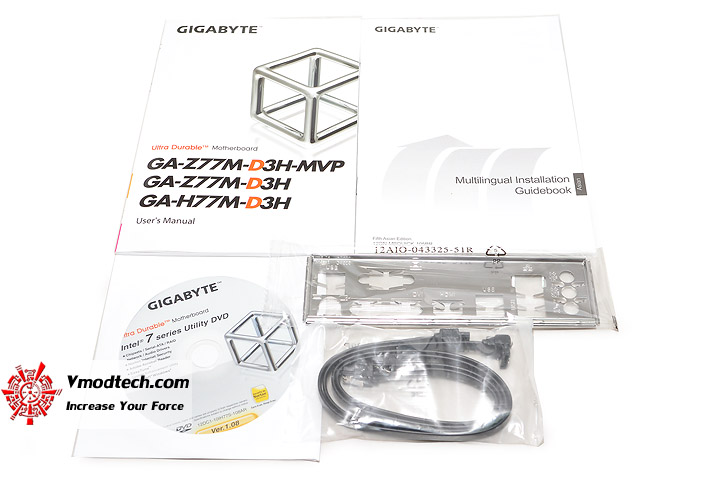

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกโทนฟ้าคาดขาว งามตามคอนเซปต์ของ GIGABYTE รุ่นเล็กเขาเลยครับ

สวยงามเรียบร้อยดีทุกมุมมองครับ

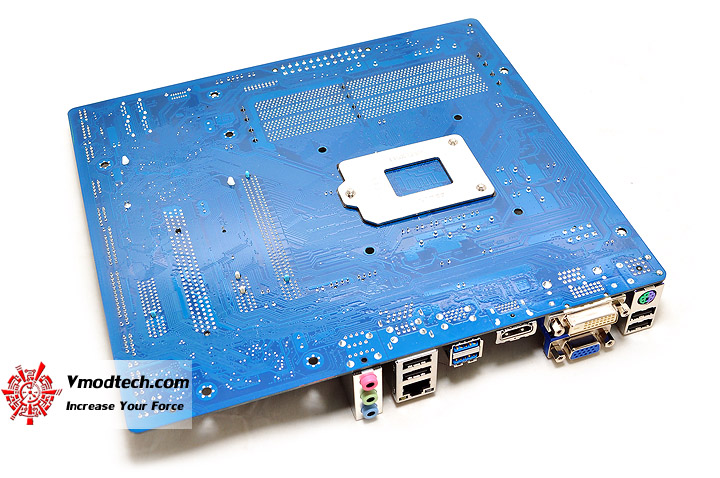

ด้านหลังบอร์ดจะเป็น PCB สีฟ้าเช่นเดียวกับด้านหน้าครับ

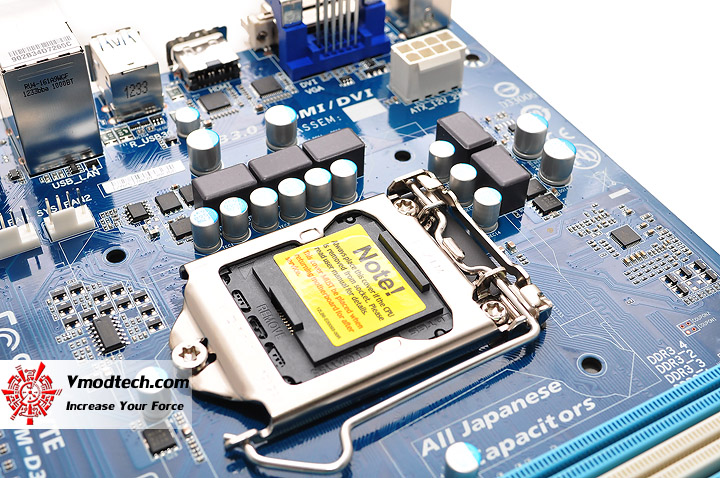

ภาคจ่ายไฟรอบซีพียูจำนวน 5 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

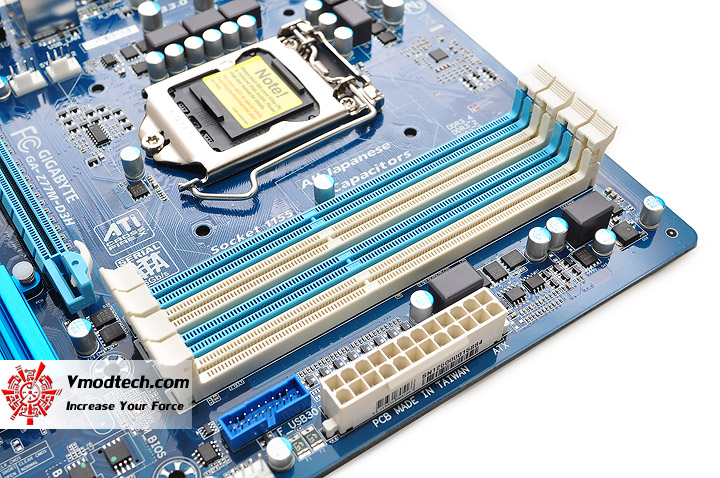

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

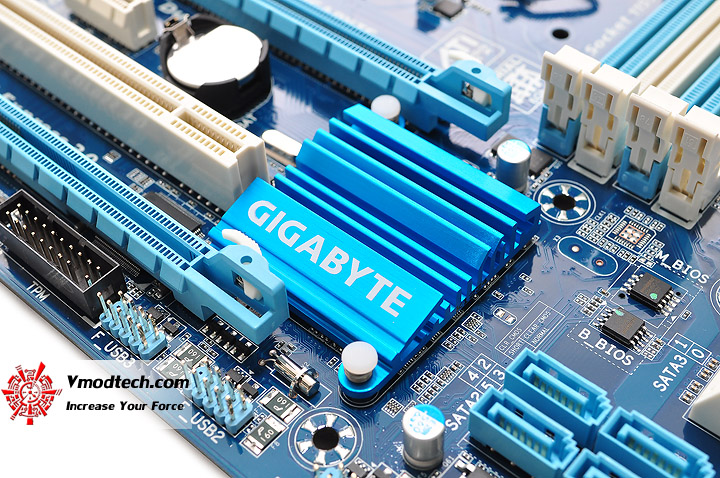

หน้าตาซิงค์ชิปเซต Z77 อันสวยงามกระทัดรัด

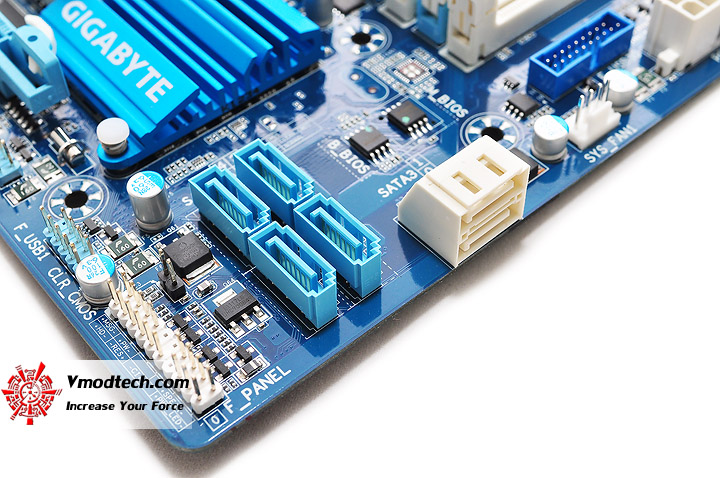

SATA 6 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 4 ช่องสีฟ้า และ SATA3 6.0GB/s 2 ช่องสีครีมครับ

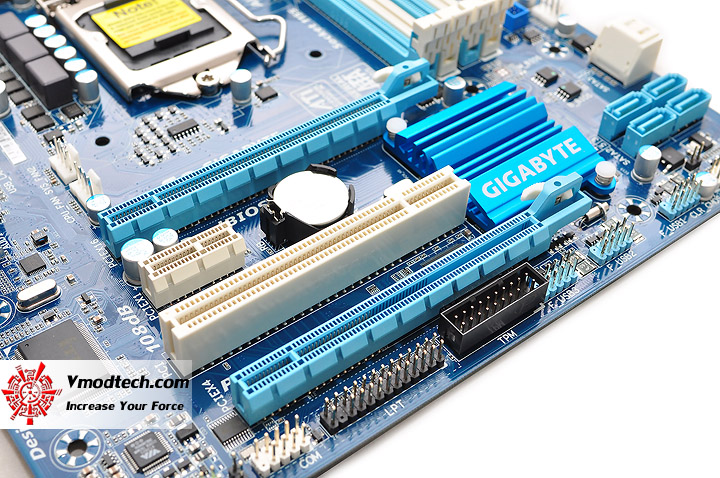

…บอร์ดรุ่นนี้จะมี PCI-E 3.0/2.0 X16 Slot อยู่ 2 ช่องทาง CrossfireX Supported , PCI-E 2.0 X1 Slot อีก 1 ช่องทาง และ PCI 32 bit อีก 1 ช่องทางครับ พร้อมกับแผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันไม่มีตกหล่นครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ครบครันทุกความต้องการพื้นฐานในปัจจุบันนี้ครับ

SYSTEMS
.CPU	..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard	..GIGABYTE GA-Z77M-D3H
.Memory	..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card	..PowerColor Devil13 HD 7990 6GB GDDR5 @ 1,150/6,600MHz
.Harddisk	..SSD OCZ Vertex 4 128GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

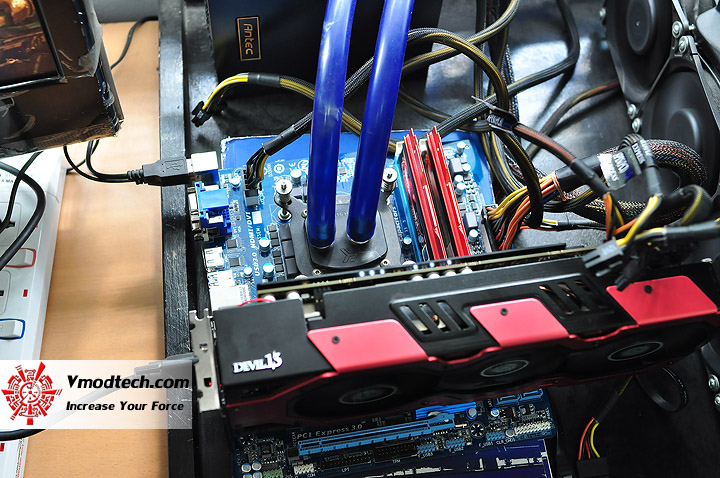

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

3rd Generation Intel® Core™ i7-3770K

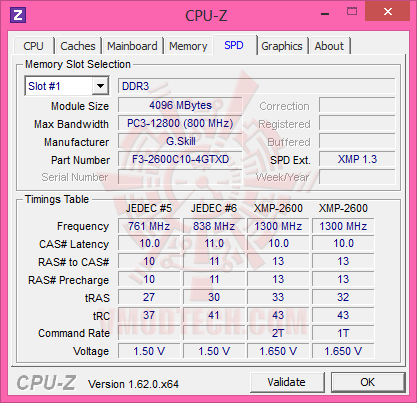

@ 4.471GHz BClk 101.6MHz DDR3-2032 8-10-9-24-1T

Validation link >>Click<<

…บอร์ดรุ่นนี้ข้อจำกัดจะมีอยู่ที่สามารถเพิ่มไฟเลี้ยงได้แต่หน่วยความจำเพียงเท่านั้น เลยสามารถทำการโอเวอร์คล็อคอย่างมีเสถียรภาพได้สูงสุดเพียงเท่านี้ครับ ซึ่งผมว่าแค่นี้ก็เกินคุ้มไปมากๆแล้วครับสำหรับมาเธอร์บอร์ดที่มีราคาเพียง 2,800 กว่าบาท

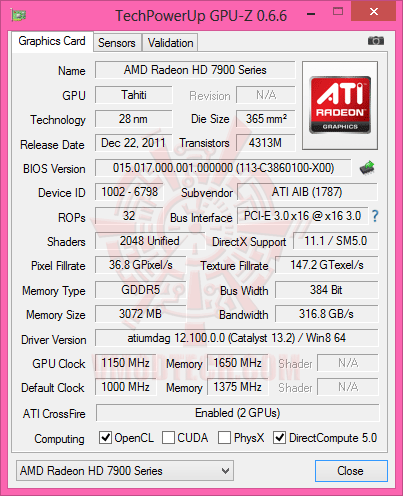

PowerColor Devil13 HD 7990 6GB GDDR5 @ 1,150/6,600MHz กันไปครับงานนี้

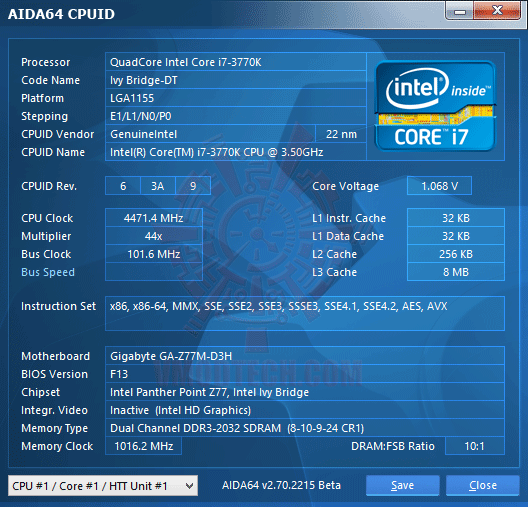

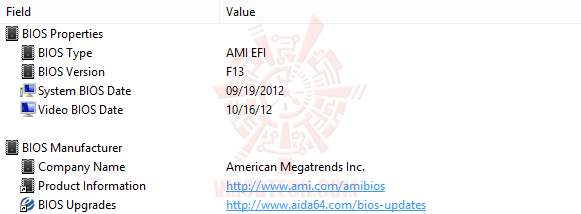

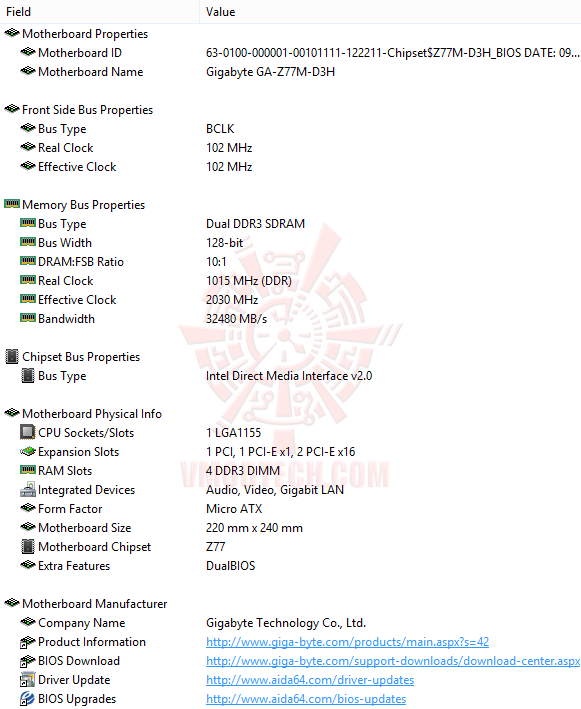

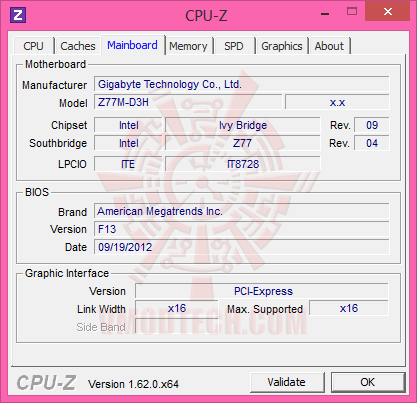

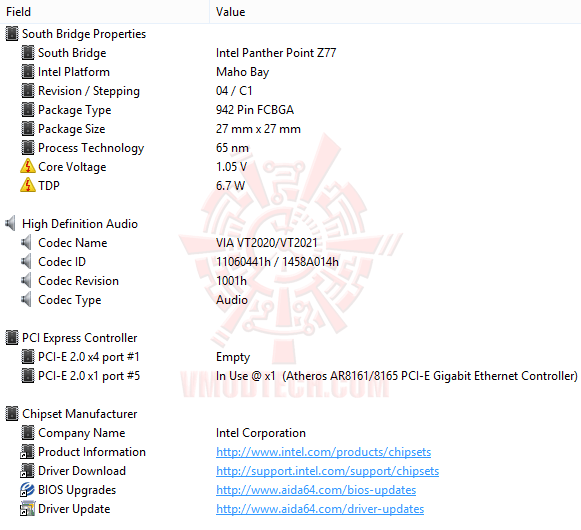

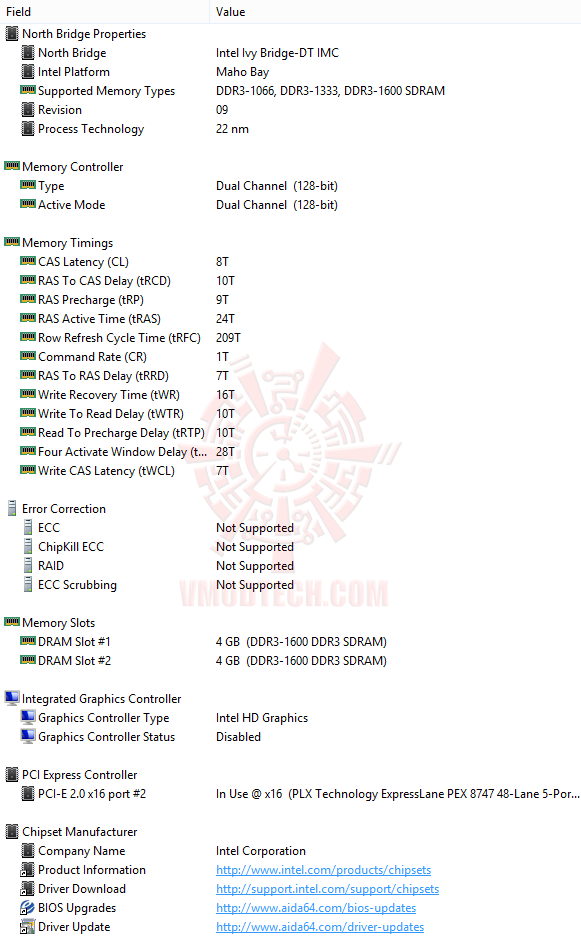

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

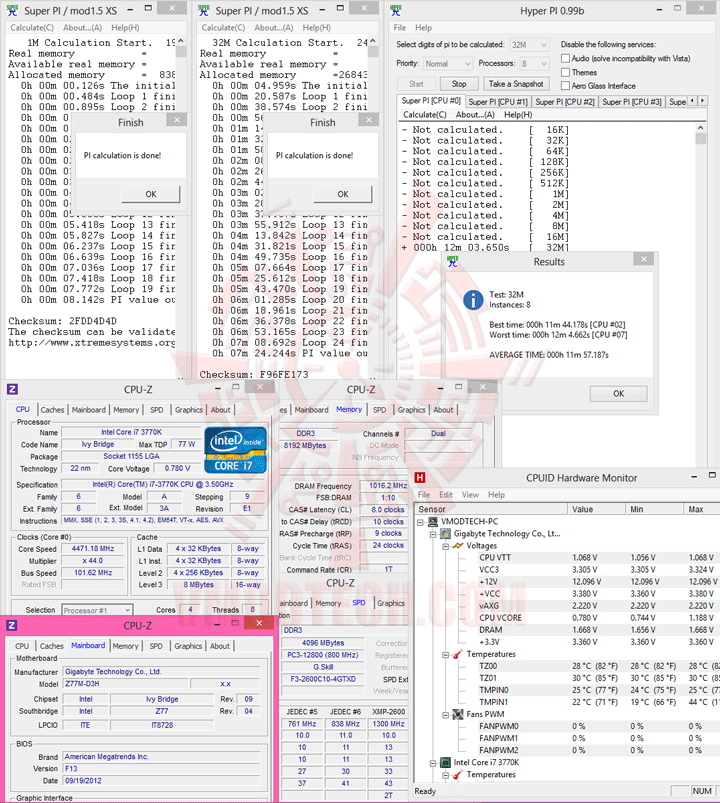

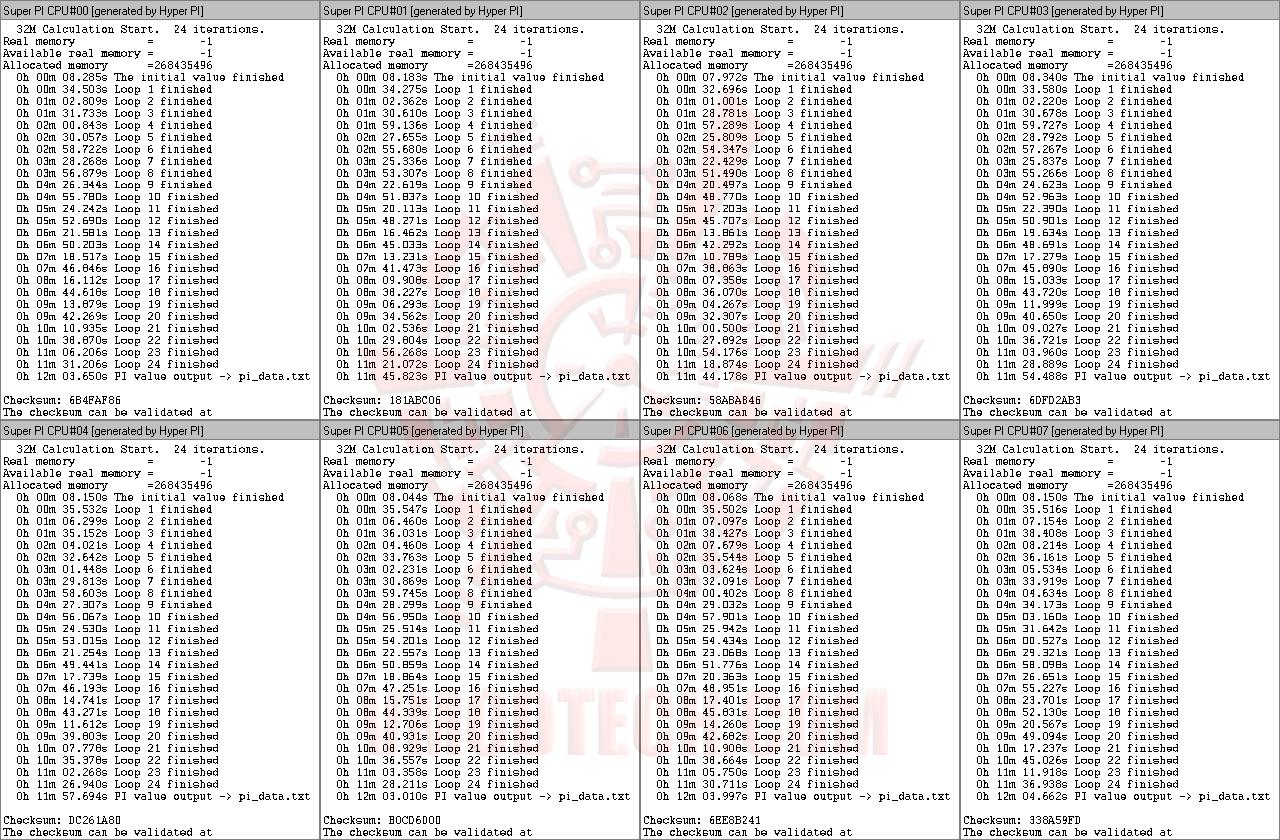

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพดี สมกับความเร็วที่ทำได้ครับ สำหรับชุดการทดสอบ SuperPI

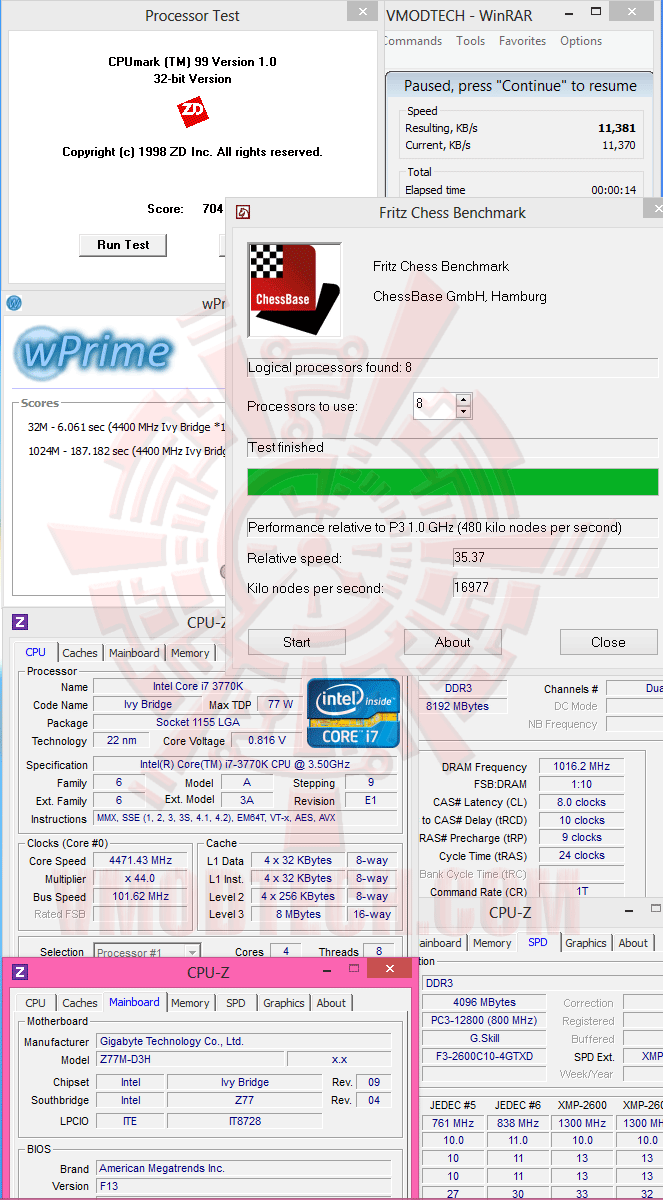

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 กดกันไปถึงระดับ 11,381KB/s

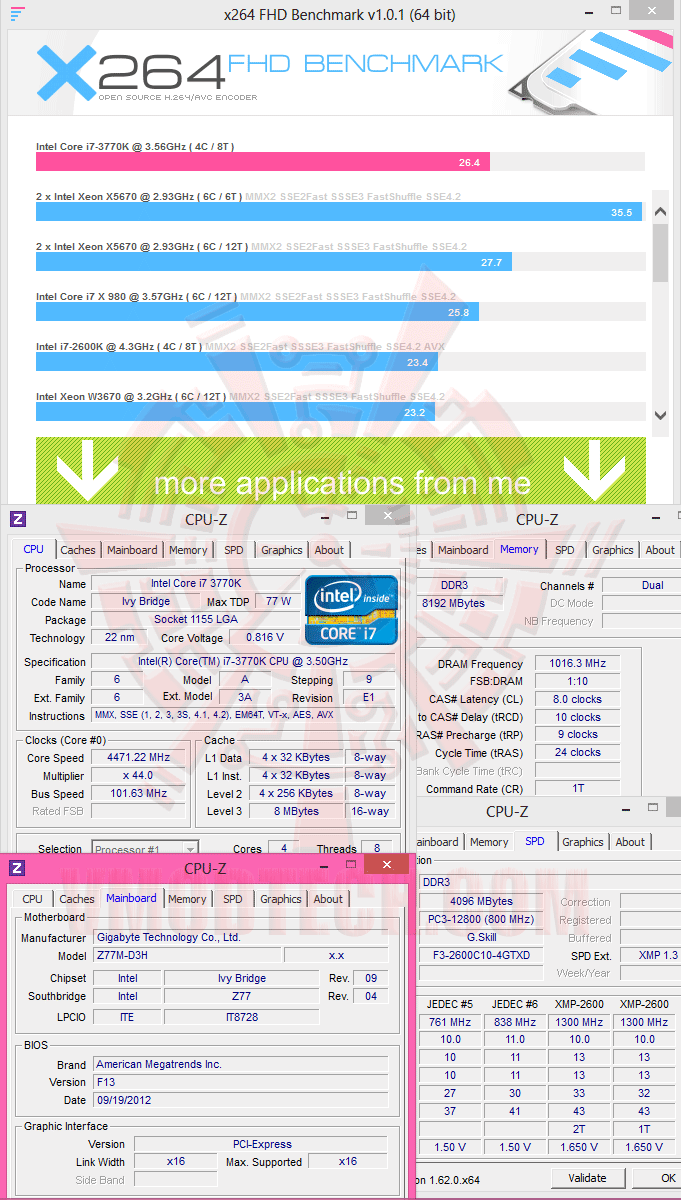

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมครับ

CINEBENCH R9.5

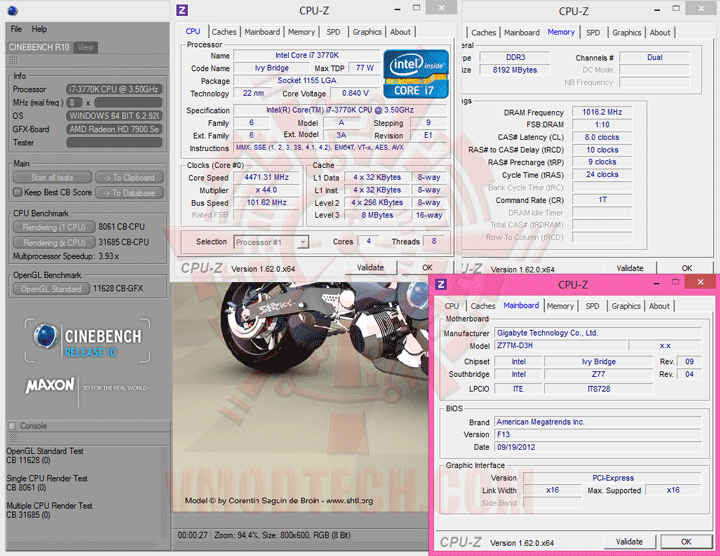

CINEBENCH R10

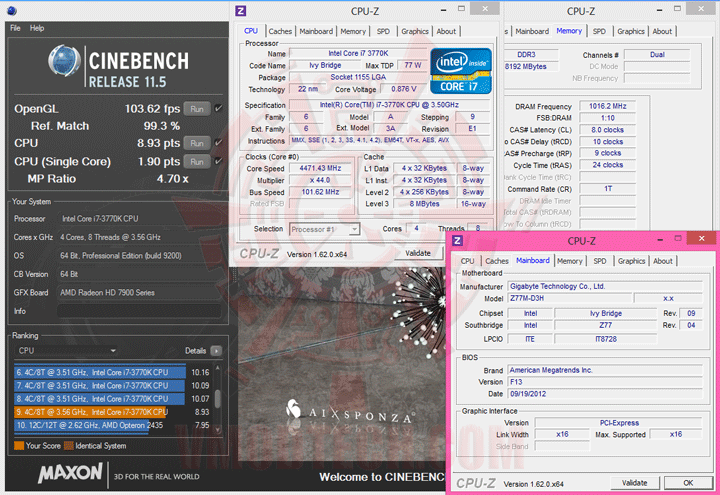

CINEBENCH R11.5

Cinebench Series ก็แรงดีครับ

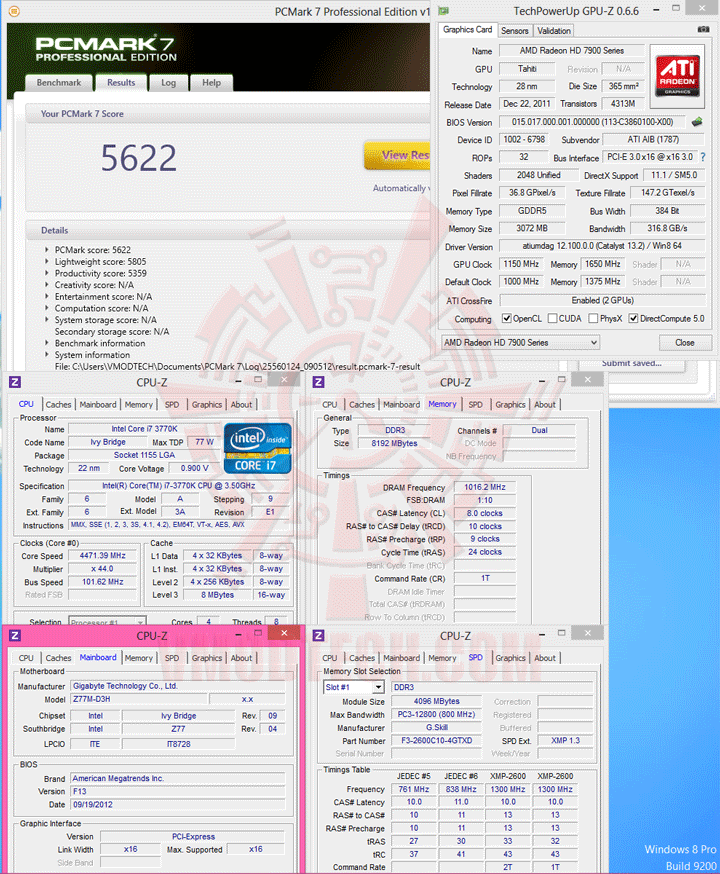

PCMark 7

แรงกันใช้ได้ครับ สำหรับ PCMark 7

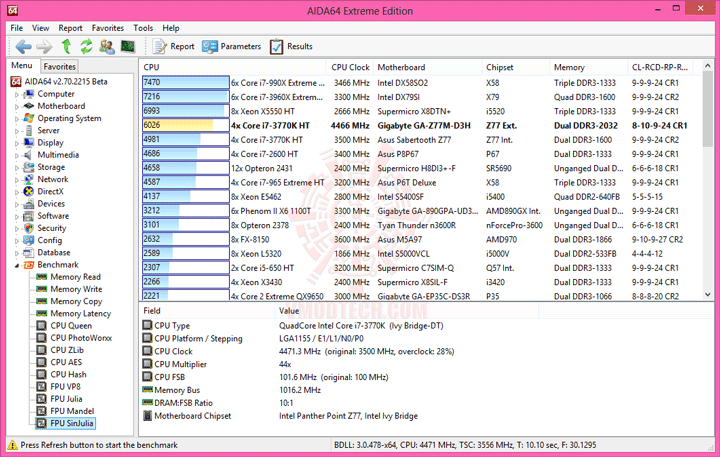

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

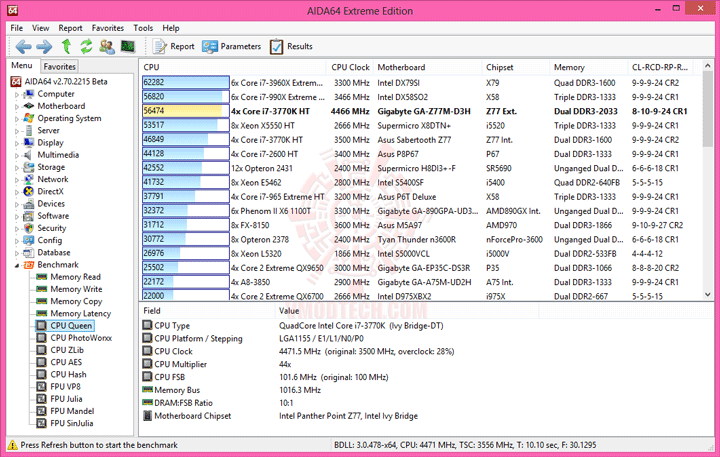

CPU Queen

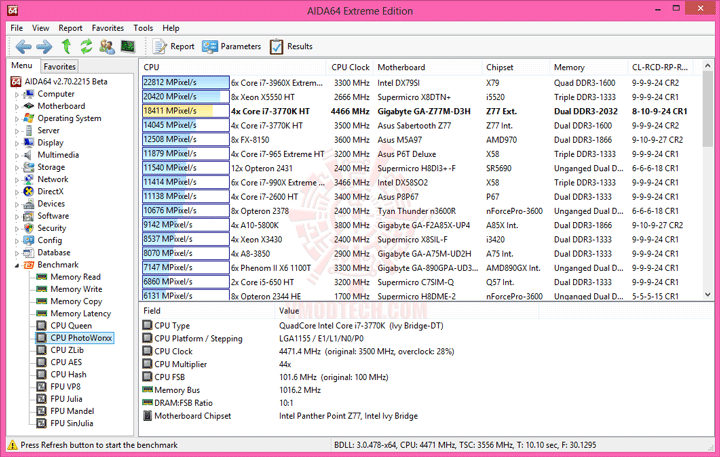

CPU PhotoWorxx

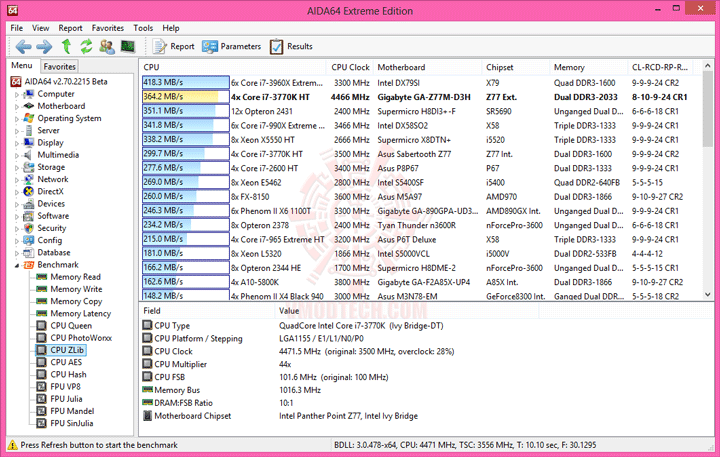

CPU ZLib

CPU AES

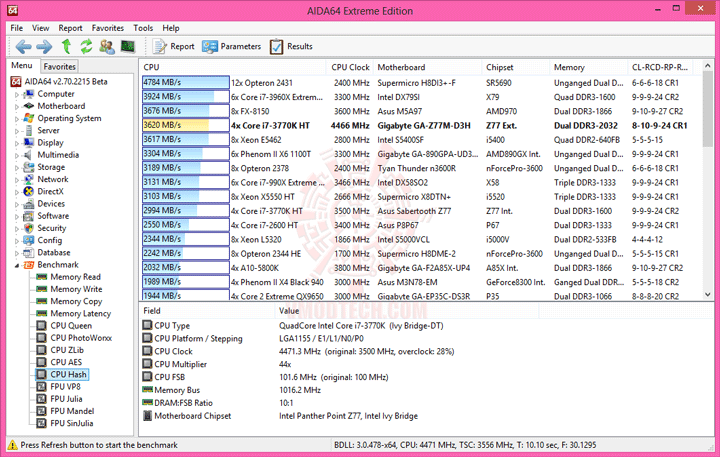

CPU Hash

FPU VP8

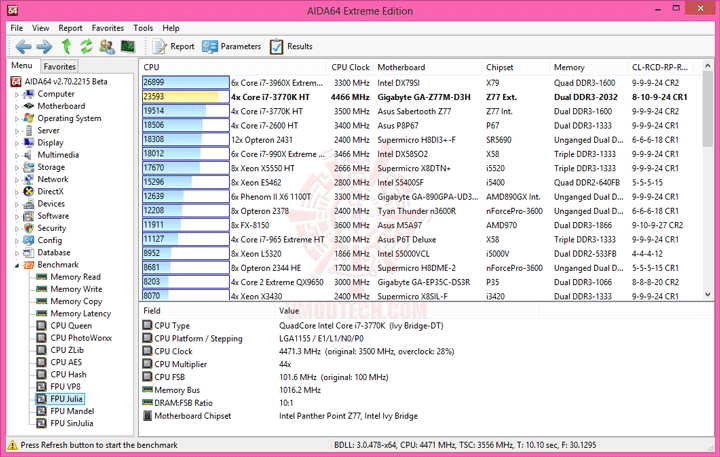

FPU Julia

FPU Mandel

FPU SinJulia

ประสิทธิภาพก็ยังคงยอดเยี่ยมครับ

3DMark 03

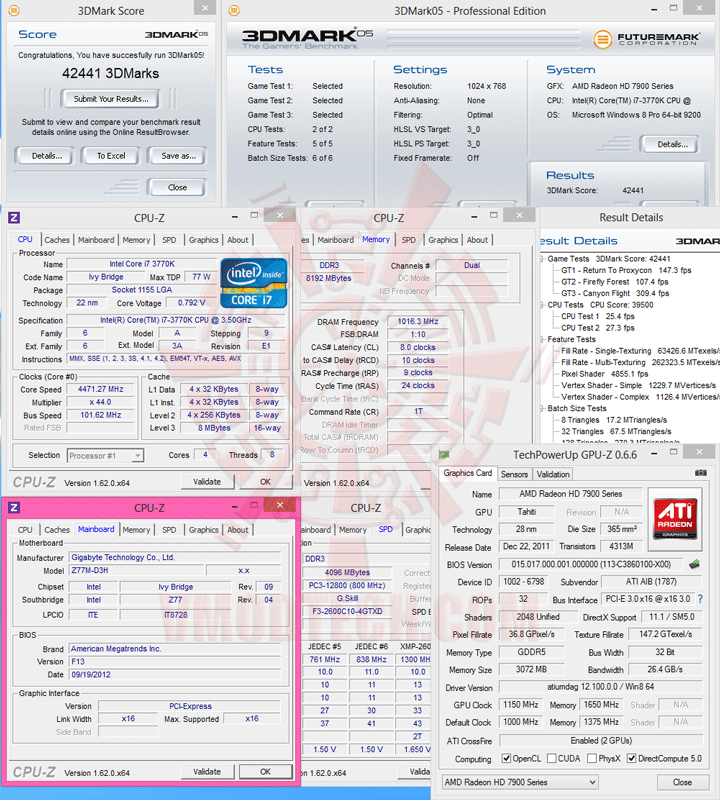

3DMark 05

3DMark 06

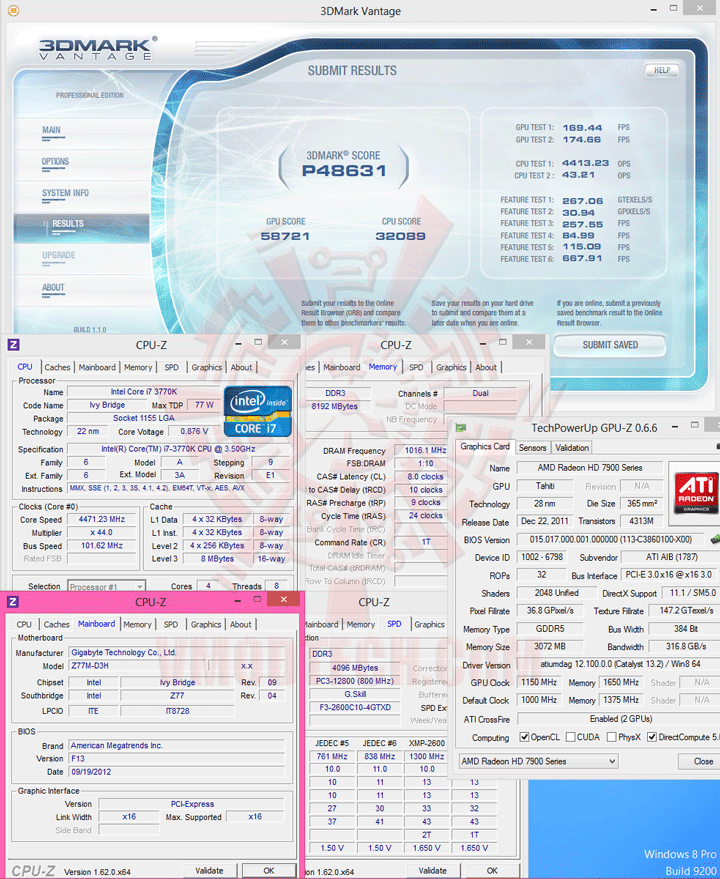

3DMark Vantage

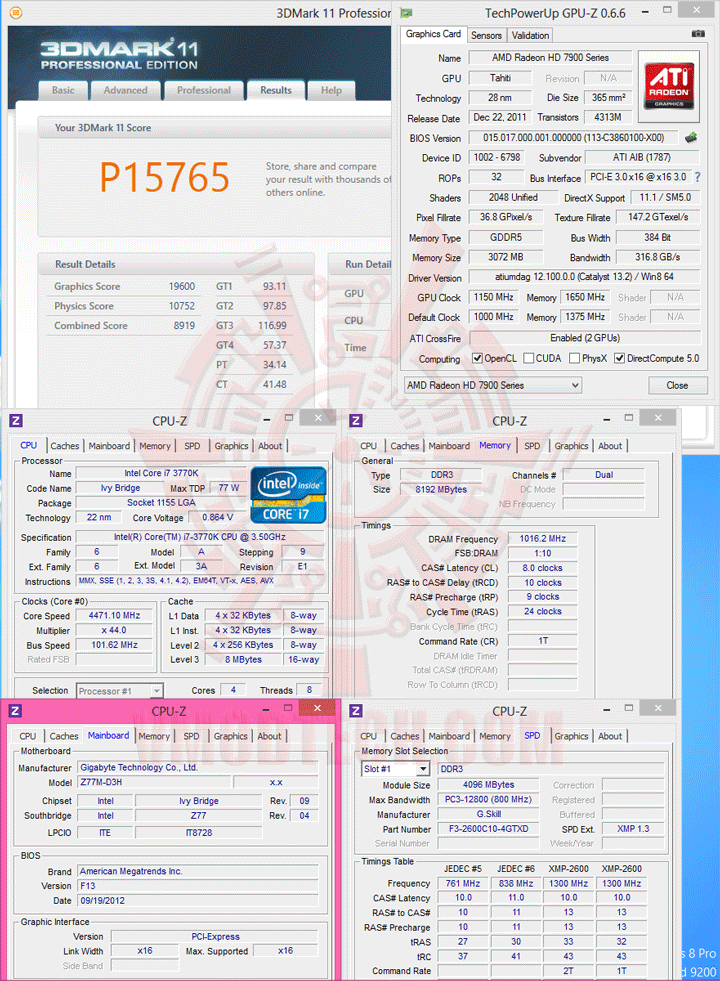

3DMark 11

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor Devil13 HD 7990 6GB GDDR5

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับที่ 1,920X1,200

Unigine Heaven DX11 Benchmark 3.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 98.8 FPS สุดยอด

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE GA-Z77M-D3H ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z77 Express Chipset ที่ต้องการเทคโนโลยีต่างๆที่ครบเครื่องสำหรับปัจจุบันและอนาคตในราคาที่สุดแสนประหยัด โดดเด่นด้วย Features ใหม่ๆที่มากันเพียบ อาทิเช่น USB 3.0 , PCI-E 3.0 Ready , SATA 6GB/s ฯลฯ เหมาะเป็นอย่างยิ่งครับสำหรับการนำไปใช้งานทั่วๆไปแถมยังสามารถโอเวอร์คล็อคได้ไกลพอสมควร ใครที่ต้องการโอเวอร์คล็อคแบบลงทุน 0 บาทด้วยซิงค์เดิมๆที่แถมมากับซีพียูอยู่แล้ว ควรพิจารณาตัวเลือกนี้เป็นอย่างยิ่งนะครับ ไม่ต้องจ่ายแพงก็แรงสุดๆของซิงค์เดิมๆได้แน่นอนครับสำหรับมาเธอร์บอร์ดรุ่นนี้ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามขนาดกระทัดรัดดี ใครที่ต้องการความสมบูรณ์แบบอย่างครบครันที่มากันในราคาเพียง 2,800 กว่าบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
