.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 15 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นประหยัดราคาแต่ไม่ประหยัดพลังความรุนแรงในการ Overclock จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE GA-Z87-D3HP มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มแต่ราคาประหยัดดีจริงๆเลยครับ สำหรับ GIGABYTE GA-Z87-D3HP

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

GIGABYTE GA-Z87-D3HP Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำดุดันคาดขาวฟ้างดงามครับ

ด้านหลังกล่องก็บรรยายรายละเอียดต่างๆกันเพียบครับ

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำเทาคาดฟ้าดุดัน ตามคอนเซปต์บอร์ดรุ่นกลางของ GIGABYTE ครับ

สวยงามทุกมุมมองครับ

ด้านหลังบอร์ดก็ยังคงดำด้านสวยงามครับ

ภาคจ่ายไฟขนาดรวม 4 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

สวยงามทุกมุมมองครับ

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 และช่อง SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานอินเทลครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ CrossFireX 2 Ways ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทาง และ PCI 32 bits อีก 2 ช่องทางครับ

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..GIGABYTE GA-Z87-D3HP
.Memory	..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card	..GIGABYTE WINFORCE 3X OC GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.803 GHz Bclk 100.06MHz

NB Freq. 4,602MHz DDR3 2,668MHz 10-12-12-28-1T

Validation link >>Click<<

วันนี้เรามาลอง 4.8GHz กับไฟ VCORE ต่ำๆเพียง 1.312V กันบ้างนะครับ

GIGABYTE WINFORCE 3X OC GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

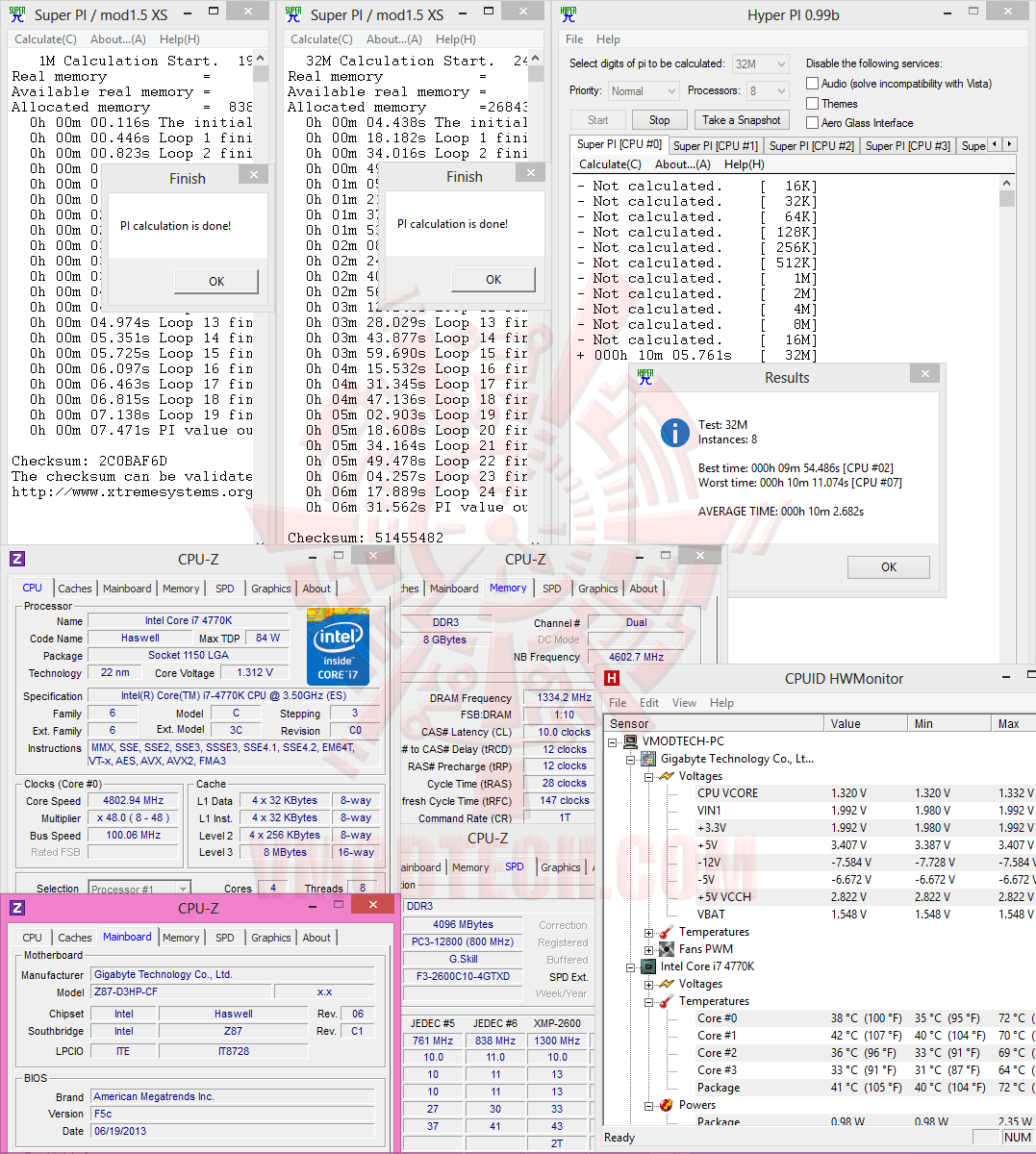

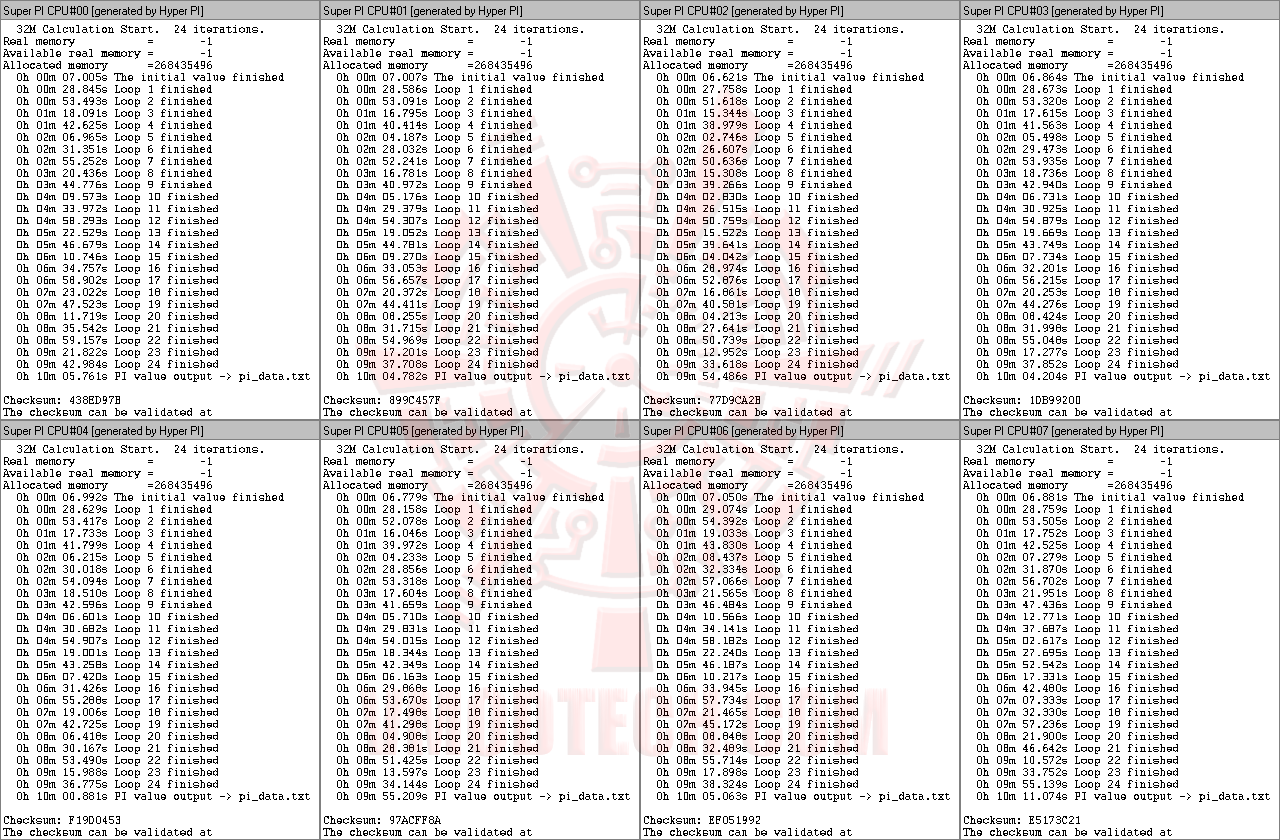

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

แรงเล่นง่ายเสถียรกันดี สำหรับมาเธอร์บอร์ดรุ่นนี้ครับ

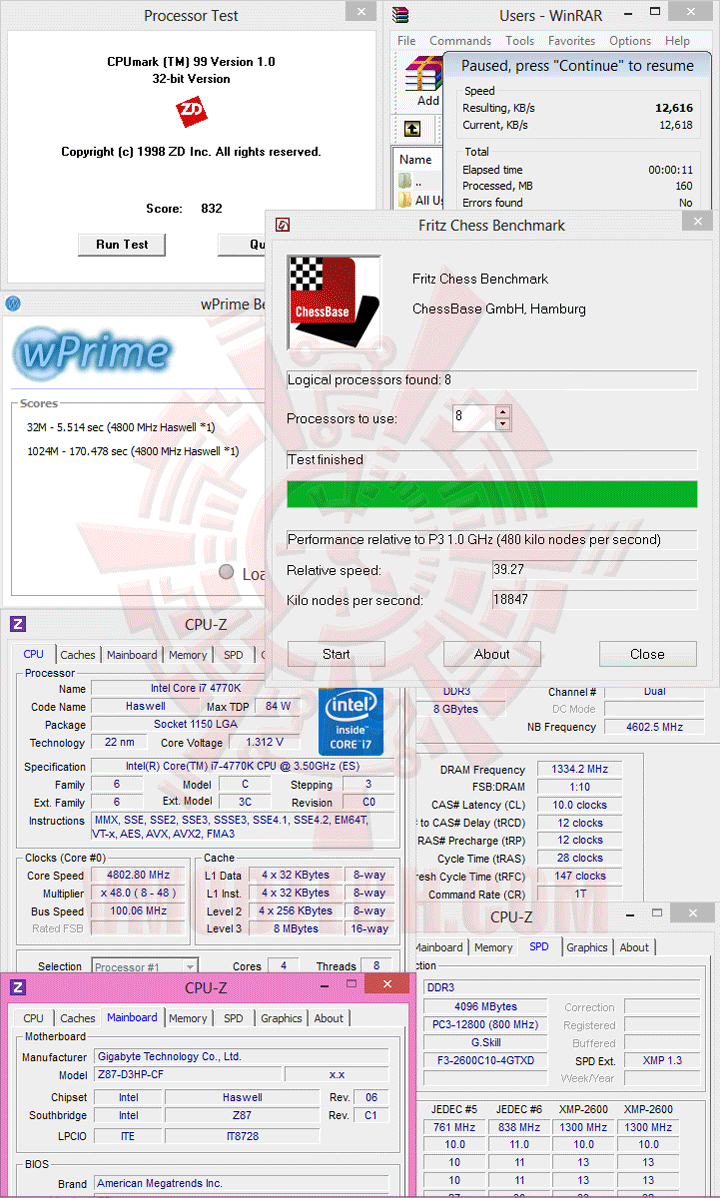

WinRAR5.00 beta6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

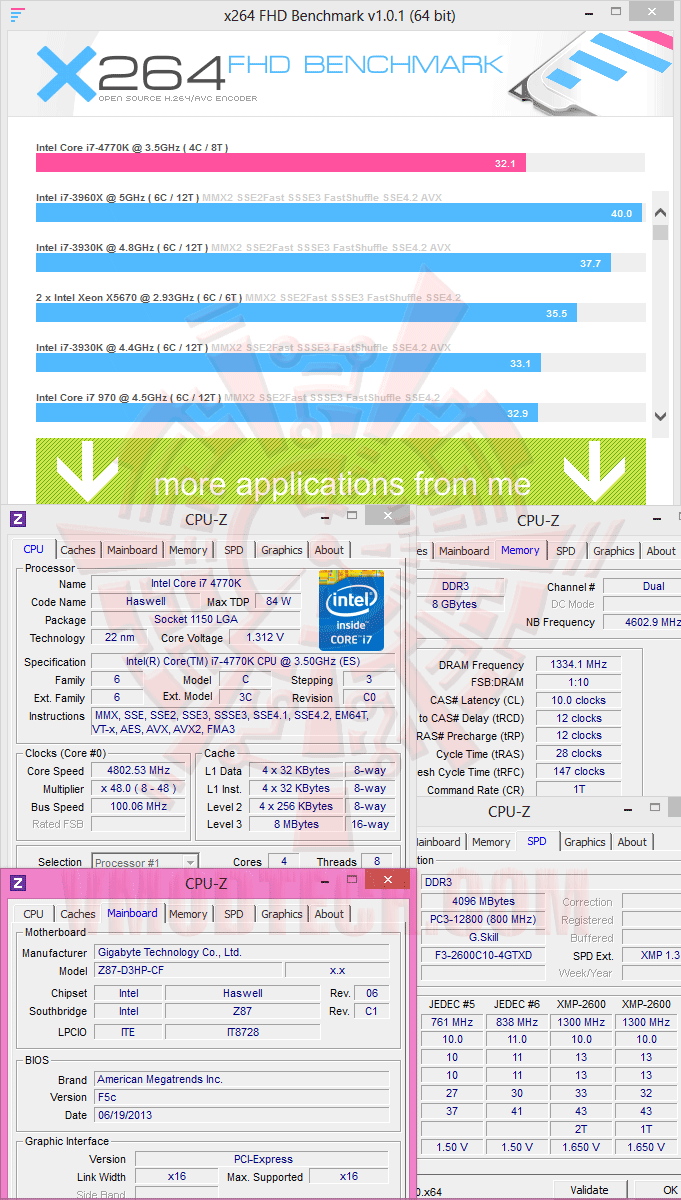

X264 FHD Benchmark

แค่ 4.8GHz X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 32.1 FPS

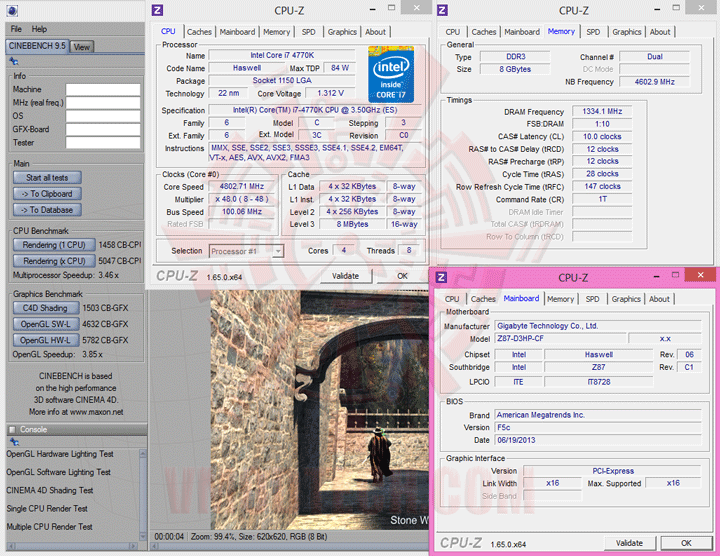

CINEBENCH R9.5

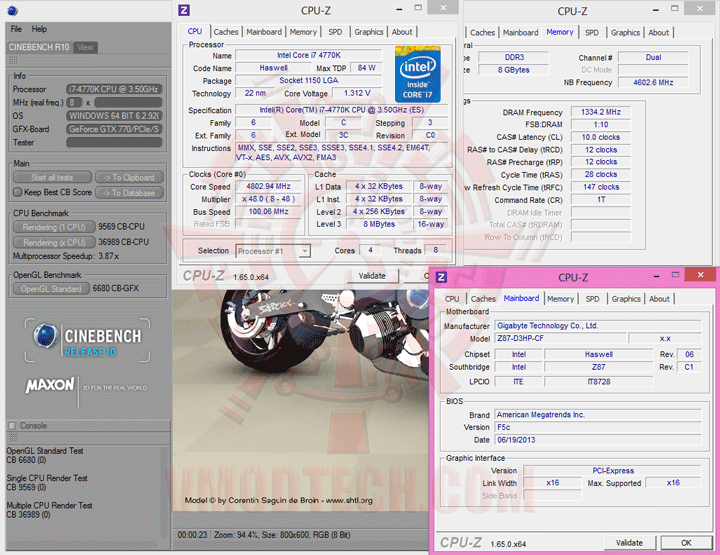

CINEBENCH R10

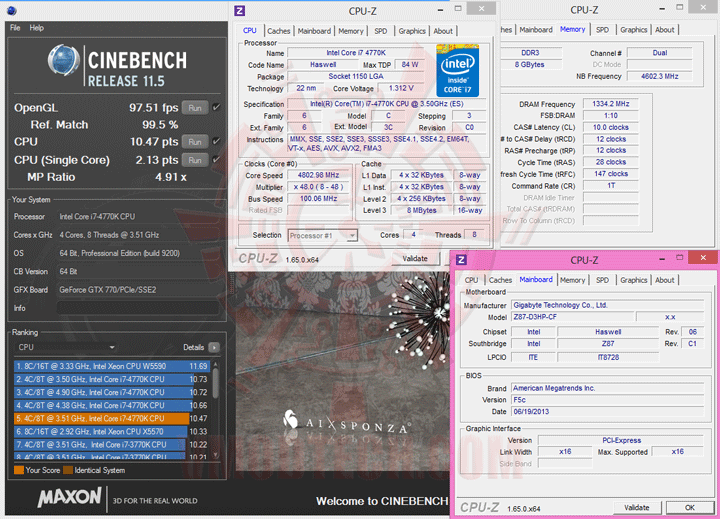

CINEBENCH R11.5

Cinebench Series ก็แรงใช้ได้เลยครับ

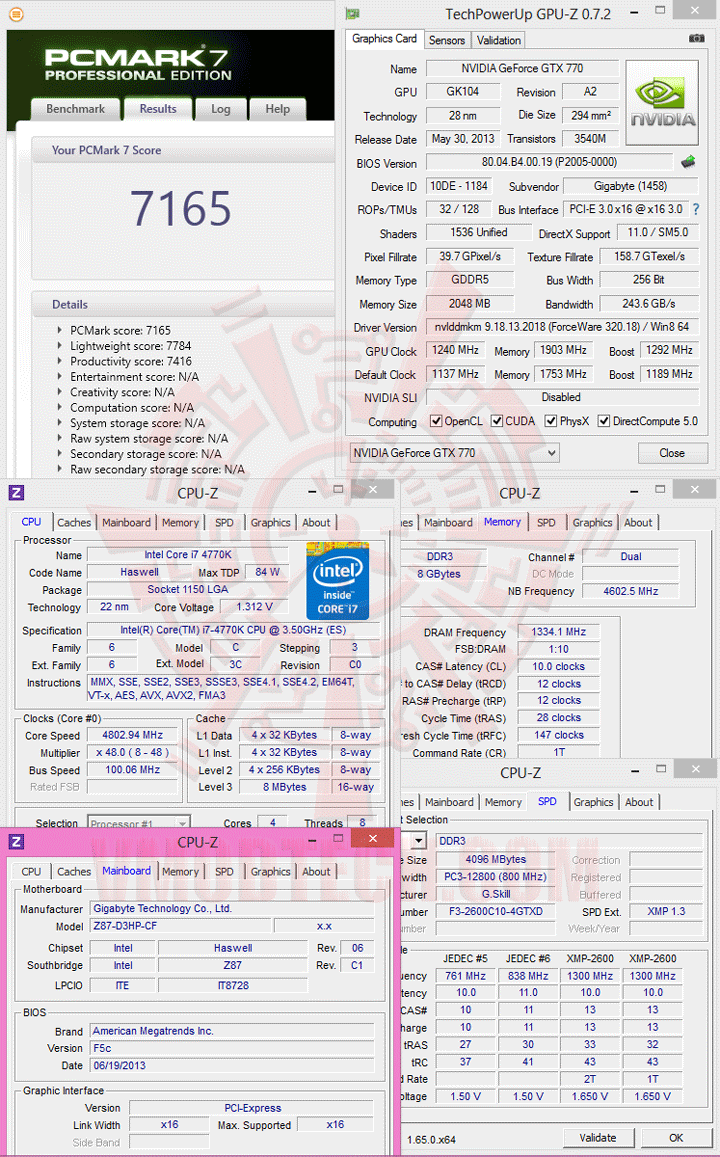

PCMark 7

แรงใช้ได้เช่นกันครับ สำหรับ PCMark 7

AIDA64 Extreme Edition

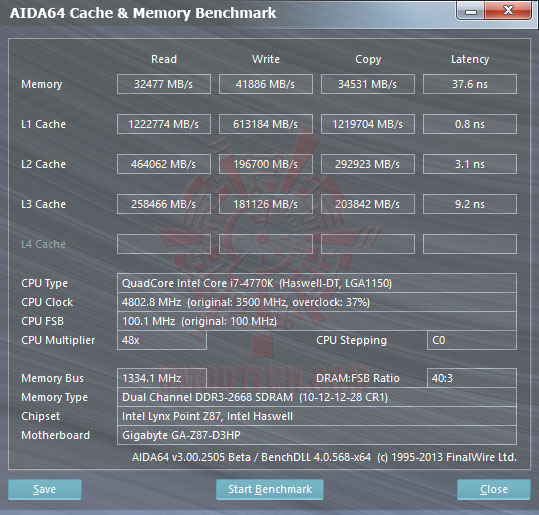

AIDA64 Cache & Memory Benchmark

MEMORY BANDWIDTH แรงสุดๆไปเบยครับ

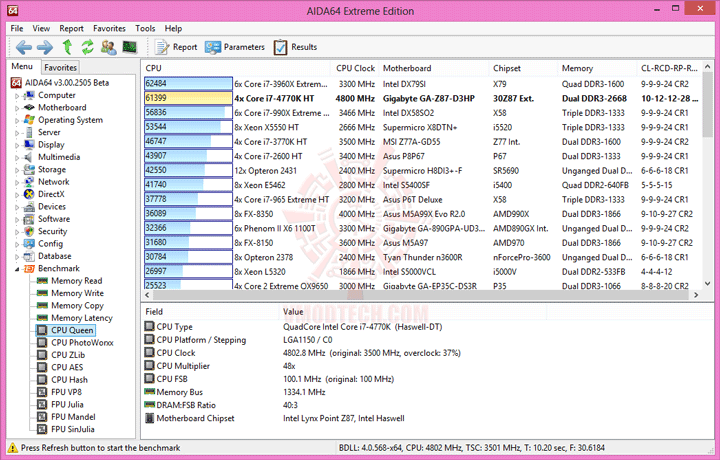

CPU Queen

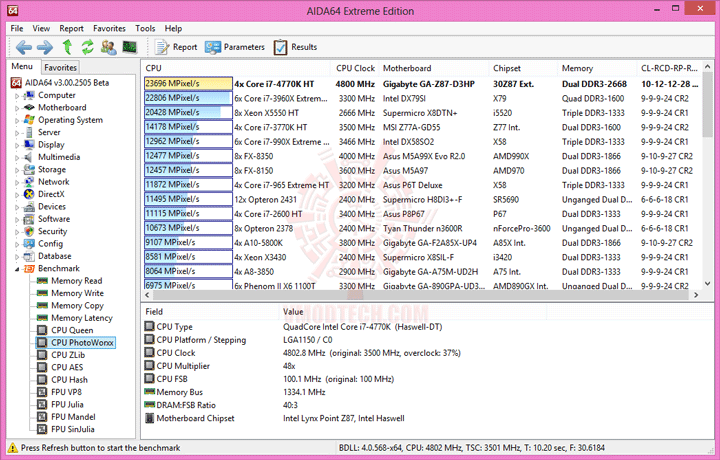

CPU PhotoWorxx

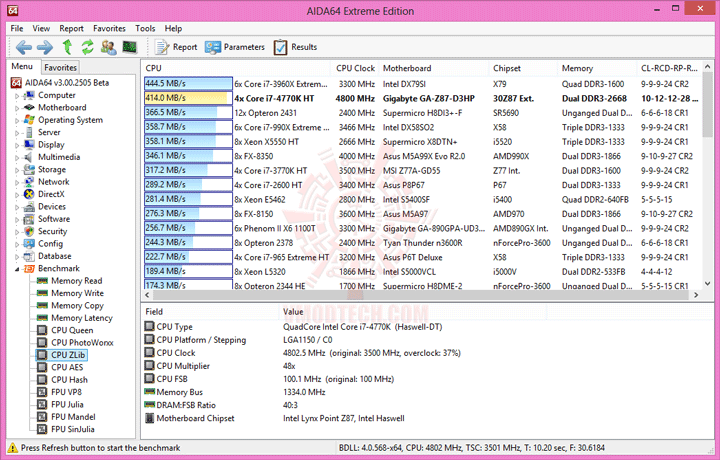

CPU ZLib

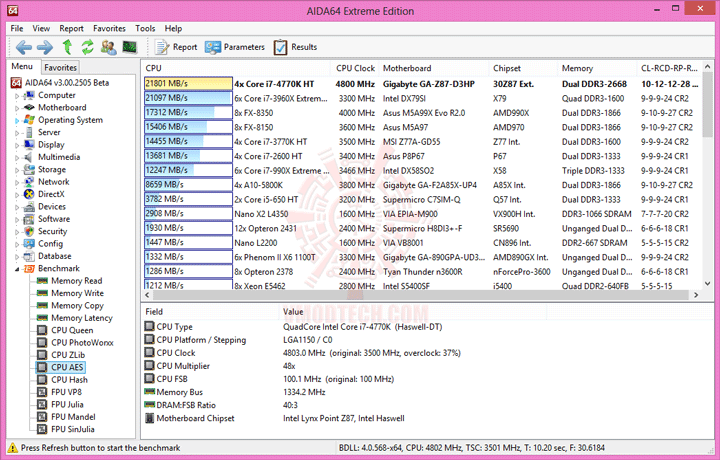

CPU AES

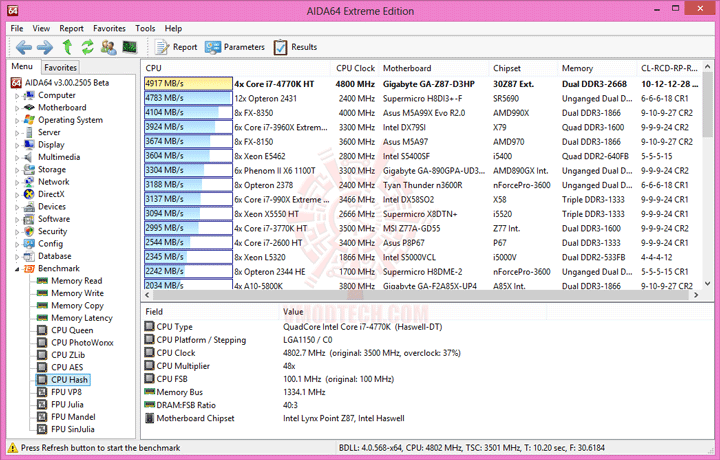

CPU Hash

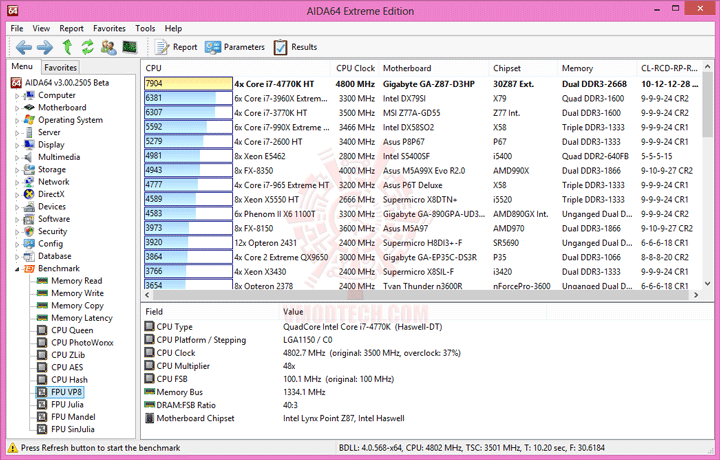

FPU VP8

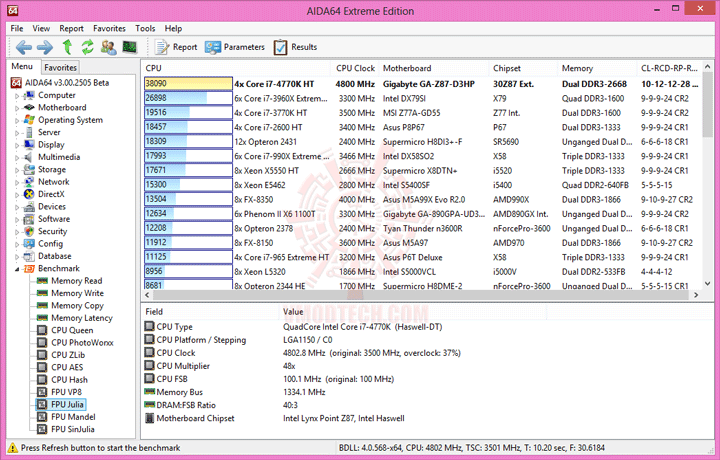

FPU Julia

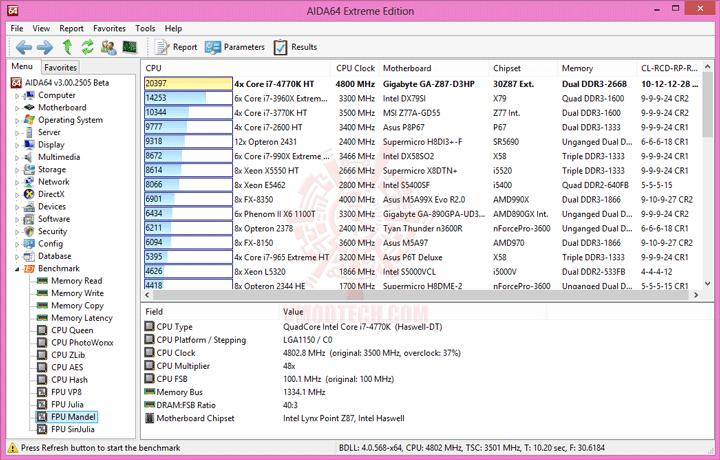

FPU Mandel

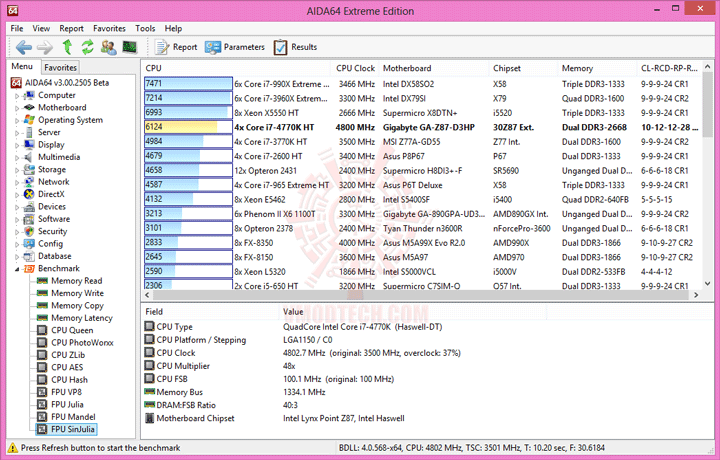

FPU SinJulia

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

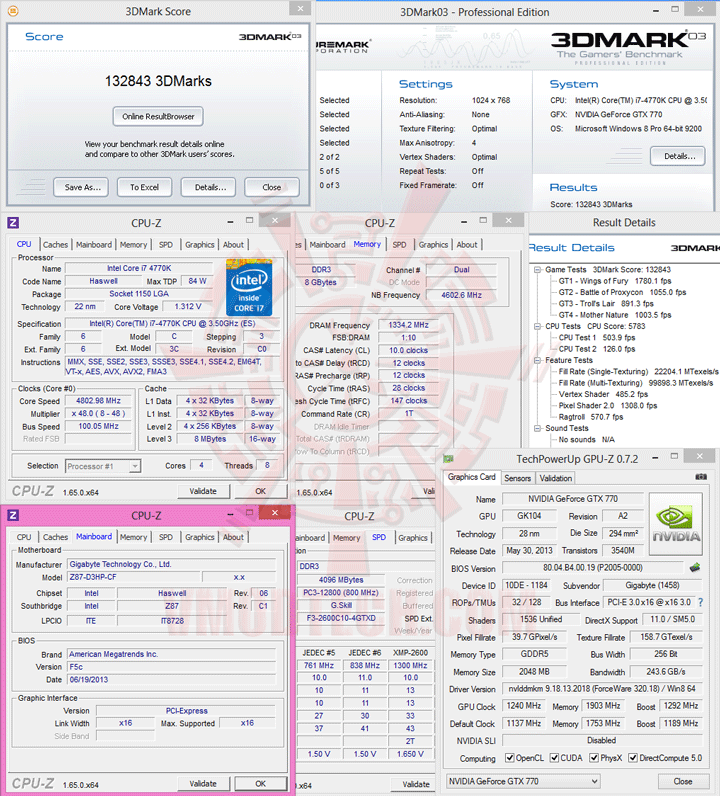

3DMark 03

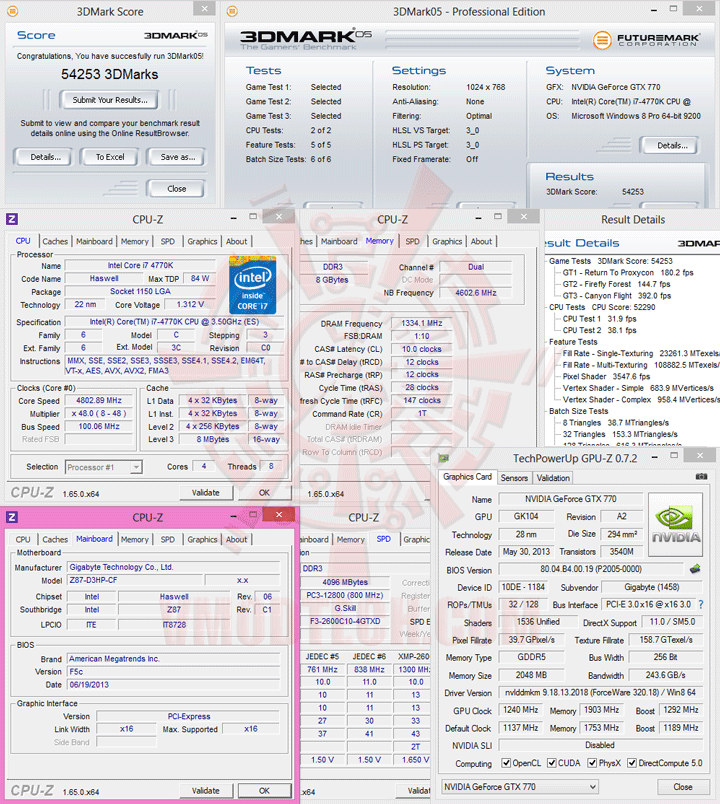

3DMark 05

3DMark 06

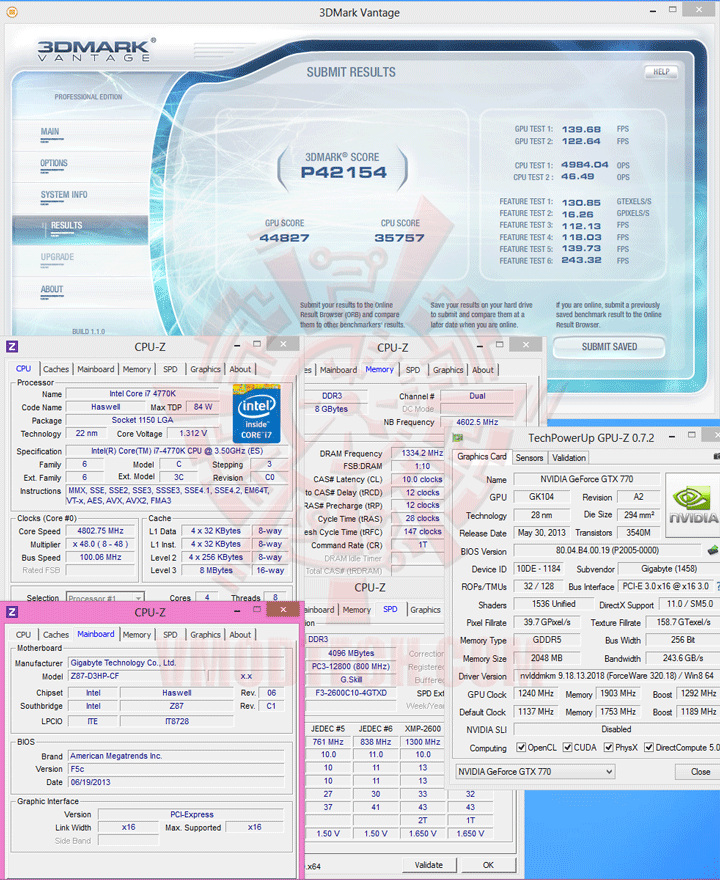

3DMark Vantage

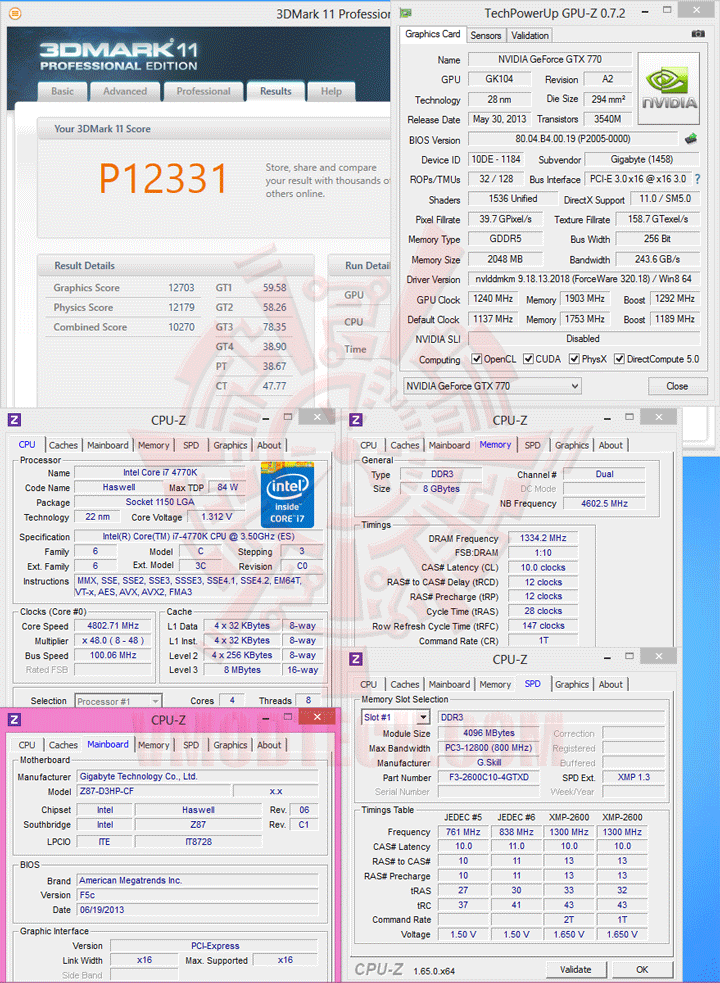

3DMark 11

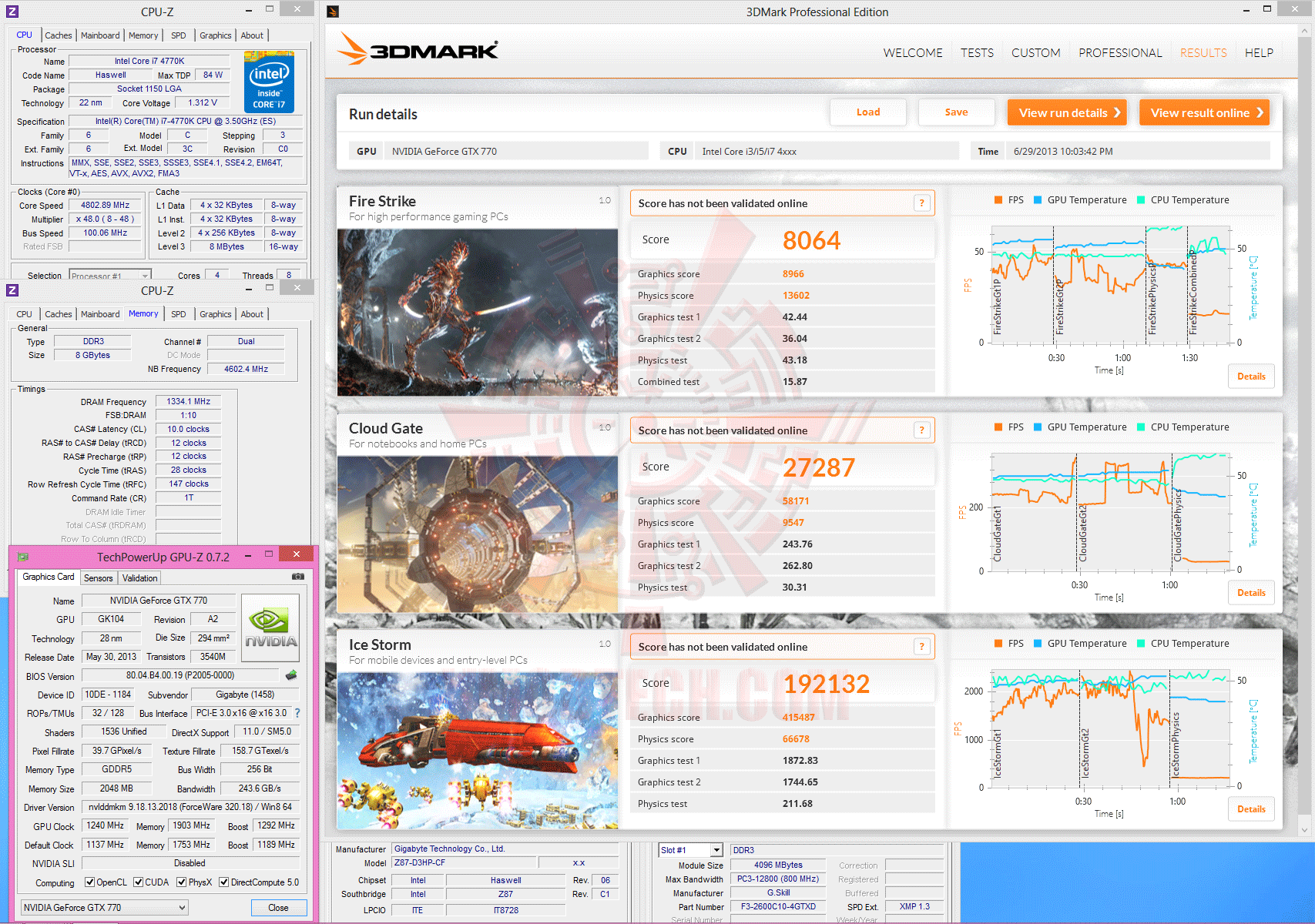

3DMark

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GTX 770 2GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 39.2 FPS

AquaMark3 HWBOT edition

…ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

แรงงงงงงงง

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE GA-Z87-D3HP ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีงบประมาณจำกัด แต่มีความต้องการความรุนแรงในการโอเวอร์คล็อคในระดับสุดยอด โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.8 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาสุดจะประหยัดที่ประมาณ 4,890 บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
