GIGABYTE GA-Z87X-D3H Motherboard Review

/ บทความโดย: Venom-Crusher , 26/06/2013 00:16, 13,241 views / view in EnglishEN
«»
Share

gigabyte z87x d3h GIGABYTE GA Z87X D3H Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 7 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นกลางๆที่ไม่ธรรมดา เพราะว่ามาพร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัด จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE GA-Z87X-D3H มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

spec1 GIGABYTE GA Z87X D3H Motherboard Review

Specifications

spec2 GIGABYTE GA Z87X D3H Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ GIGABYTE GA-Z87X-D3H

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE GA-Z87X-D3H Appearance

Package & Bundle

8005 big GIGABYTE GA Z87X D3H Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำดุดันคาดขาวฟ้างดงามครับ

dsc 6463 GIGABYTE GA Z87X D3H Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 6417 GIGABYTE GA Z87X D3H Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำเทาคาดฟ้าดุดัน ตามคอนเซปต์บอร์ดรุ่นกลางของ GIGABYTE ครับ

dsc 6414 GIGABYTE GA Z87X D3H Motherboard Review

สวยงามทุกมุมมองครับ

dsc 6459 GIGABYTE GA Z87X D3H Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านสวยงามครับ

dsc 6421 GIGABYTE GA Z87X D3H Motherboard Review

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 6426 GIGABYTE GA Z87X D3H Motherboard Review

dsc 6422 GIGABYTE GA Z87X D3H Motherboard Review

dsc 6428 GIGABYTE GA Z87X D3H Motherboard Review

สวยงามทุกมุมมองครับ

dsc 6431 GIGABYTE GA Z87X D3H Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 6434 GIGABYTE GA Z87X D3H Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

dsc 6440 GIGABYTE GA Z87X D3H Motherboard Review

SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานอินเทลครับ

dsc 6448 GIGABYTE GA Z87X D3H Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI 2 Ways และ CrossFireX 3 Ways ตามด้วย PCI-E 2.0 X1 Slot อีก 3 ช่องทาง และ PCI 32 bits อีก 1 ช่องทางครับ

dsc 6444 GIGABYTE GA Z87X D3H Motherboard Review

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

dsc 6454 GIGABYTE GA Z87X D3H Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..GIGABYTE GA-Z87X-D3H
.Memory ..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card ..Powercolor AMD HD 7990 Devil13 6 GB GDDR5 @ 1,130/6,600MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 6355 GIGABYTE GA Z87X D3H Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.876 GHz Bclk 125MHz

DDR3 3,000MHz 12-14-14-30-2T

validate GIGABYTE GA Z87X D3H Motherboard Review

Validation link >>Click<<

c1 GIGABYTE GA Z87X D3H Motherboard Review

c2 GIGABYTE GA Z87X D3H Motherboard Review

c3 GIGABYTE GA Z87X D3H Motherboard Review

c4 GIGABYTE GA Z87X D3H Motherboard Review

DDR3 3,000MHz 12-14-14-30-2T Full Bench!!!

c5 GIGABYTE GA Z87X D3H Motherboard Review

Team Xtreem LV 2666CL11 8 GB kits แรงสาดดด

c6 GIGABYTE GA Z87X D3H Motherboard Review

c7 GIGABYTE GA Z87X D3H Motherboard Review

Powercolor AMD HD 7990 Devil13 6 GB GDDR5 @ 1,130/6,600MHz กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE GA Z87X D3H Motherboard Review

ed2 GIGABYTE GA Z87X D3H Motherboard Review

ed3 GIGABYTE GA Z87X D3H Motherboard Review

ed4 GIGABYTE GA Z87X D3H Motherboard Review

ed5 GIGABYTE GA Z87X D3H Motherboard Review

ed5 GIGABYTE GA Z87X D3H Motherboard Review

ed6 GIGABYTE GA Z87X D3H Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

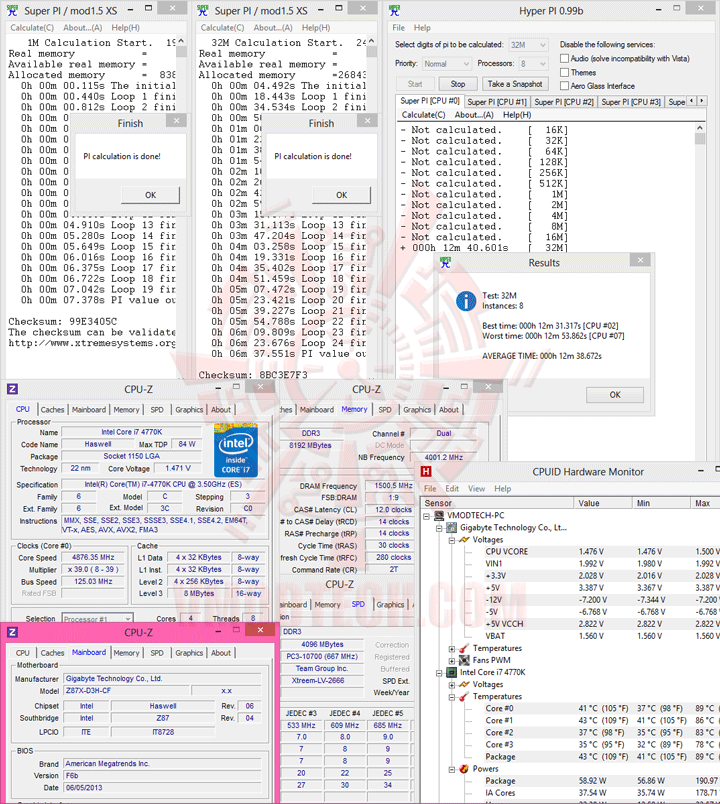

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE GA Z87X D3H Motherboard Review

hpi 2 GIGABYTE GA Z87X D3H Motherboard Review

(Click ScreenShot to Enlarge)

เราไม่เกรียน แต่เสถียรผ่านกันแบบนิ่มๆที่ DDR3 3,000MHz 12-14-14-30-2T

————————————————–

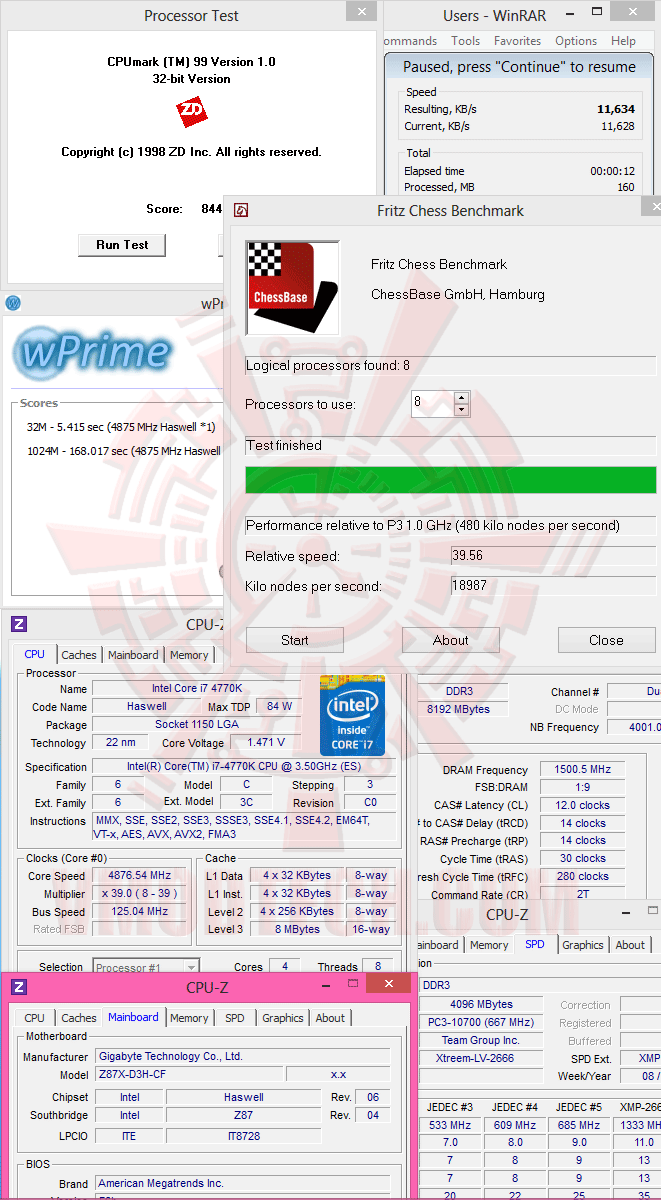

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE GA Z87X D3H Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

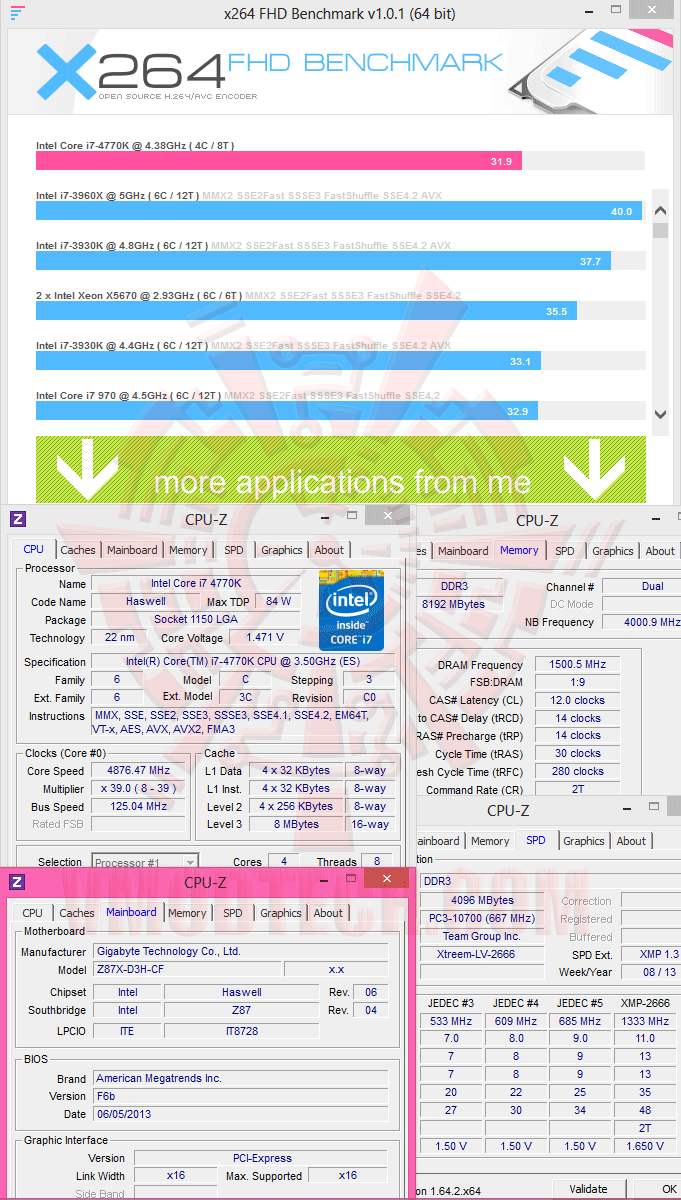

X264 FHD Benchmark

x264 GIGABYTE GA Z87X D3H Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.9 FPS

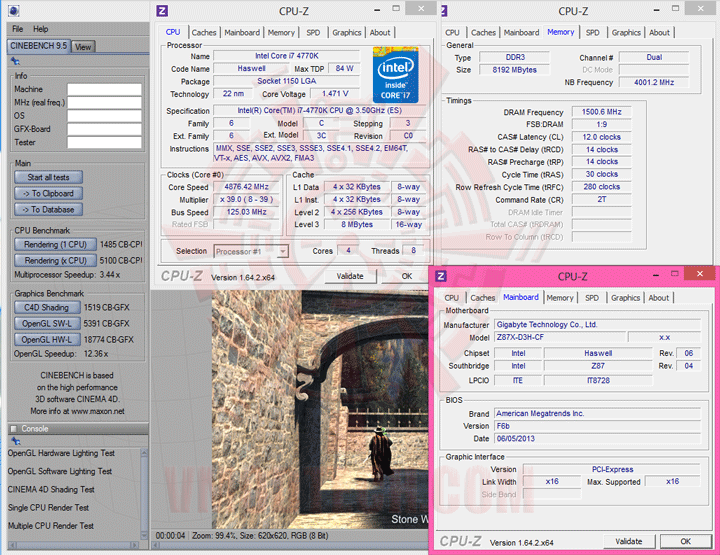

CINEBENCH R9.5

c95 GIGABYTE GA Z87X D3H Motherboard Review

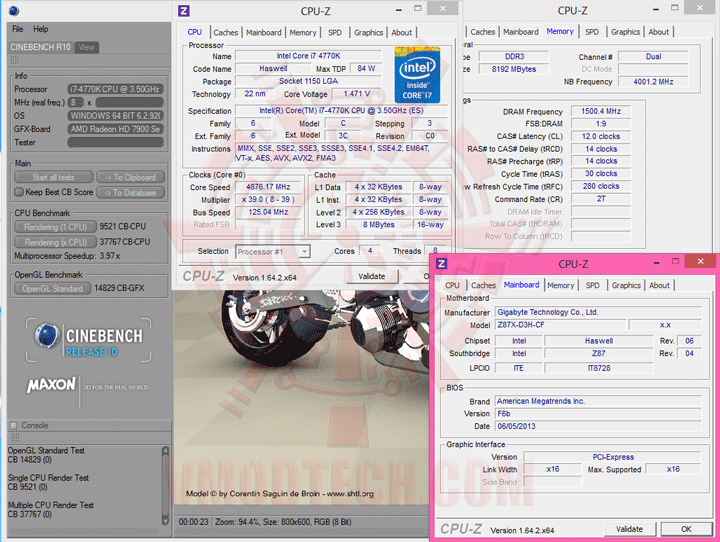

CINEBENCH R10

c10 GIGABYTE GA Z87X D3H Motherboard Review

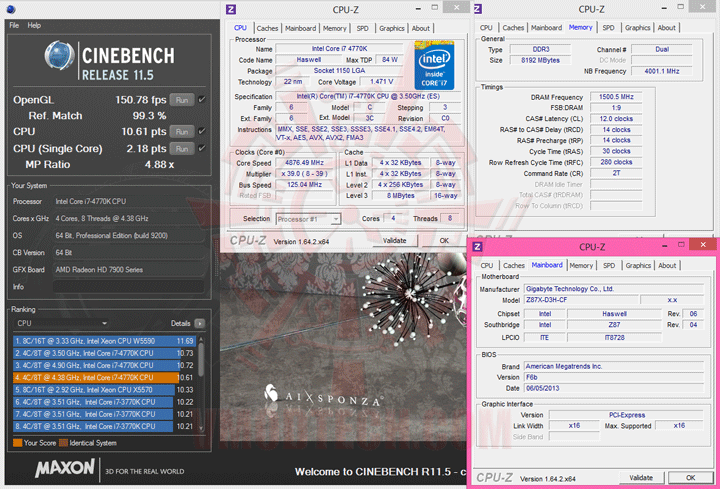

CINEBENCH R11.5

c115 GIGABYTE GA Z87X D3H Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

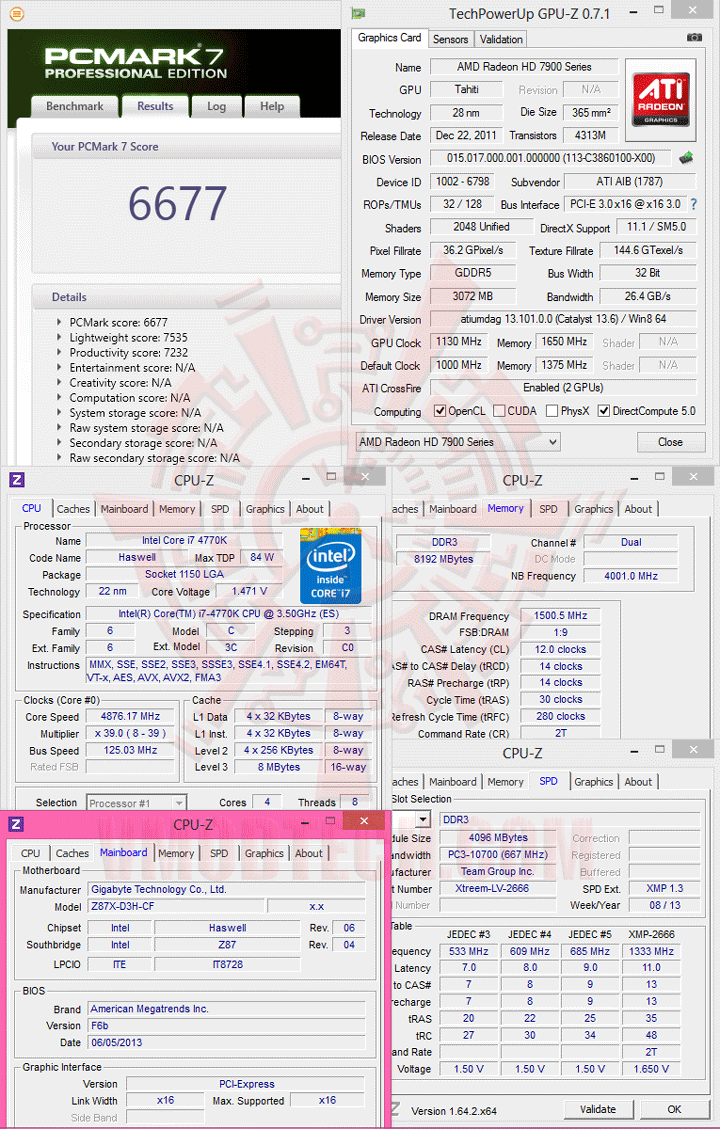

PCMark 7

pcm7 GIGABYTE GA Z87X D3H Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

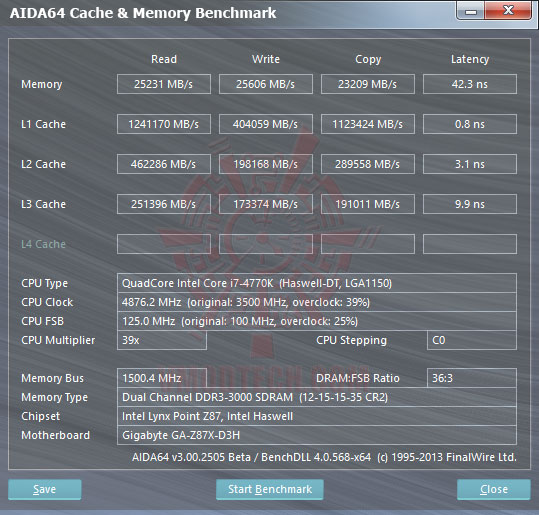

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE GA Z87X D3H Motherboard Review

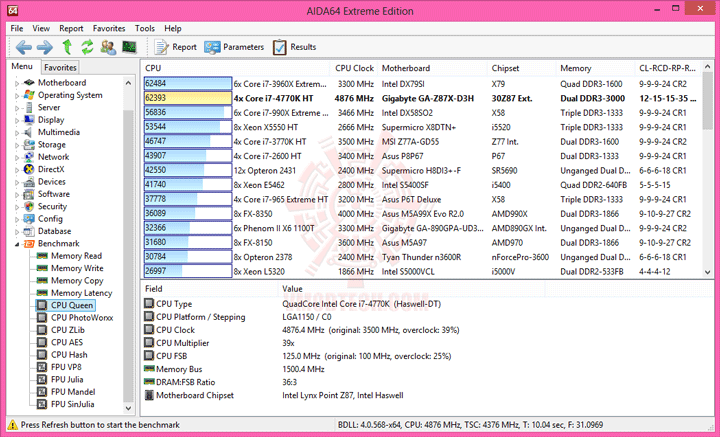

CPU Queen

e2 GIGABYTE GA Z87X D3H Motherboard Review

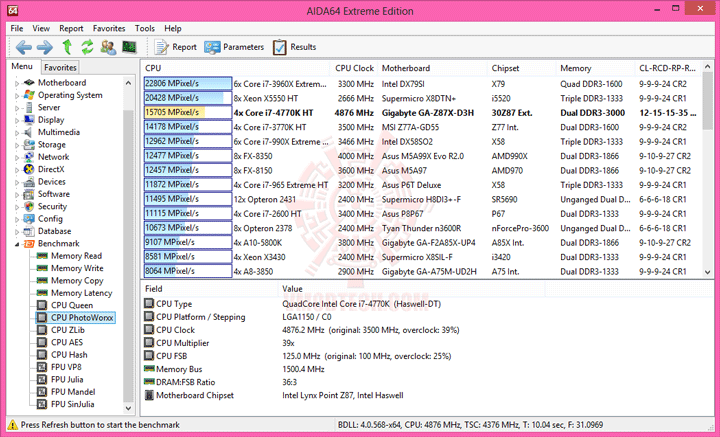

CPU PhotoWorxx

e3 GIGABYTE GA Z87X D3H Motherboard Review

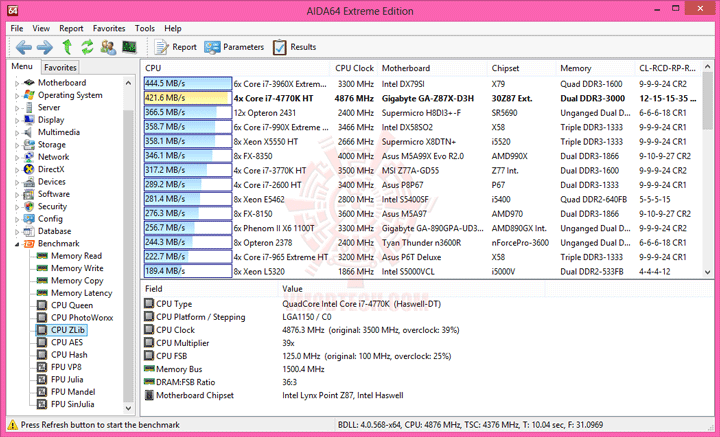

CPU ZLib

e4 GIGABYTE GA Z87X D3H Motherboard Review

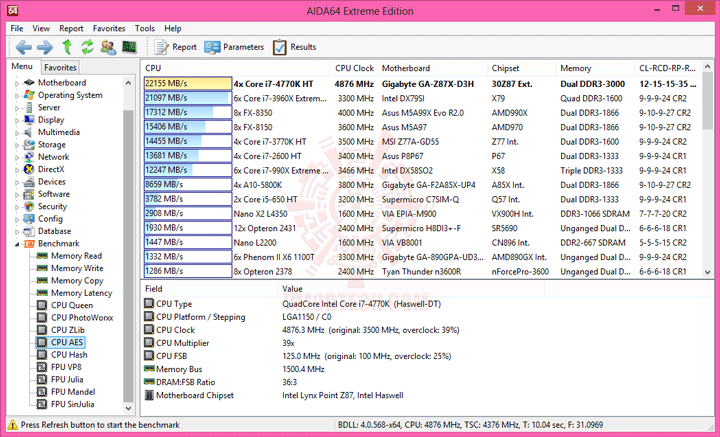

CPU AES

e5 GIGABYTE GA Z87X D3H Motherboard Review

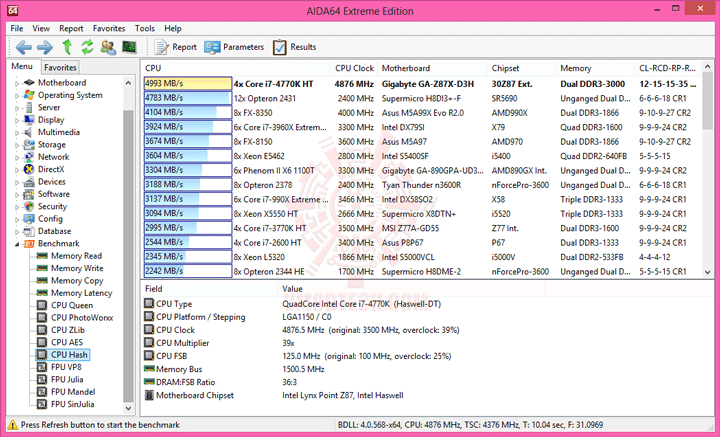

CPU Hash

e6 GIGABYTE GA Z87X D3H Motherboard Review

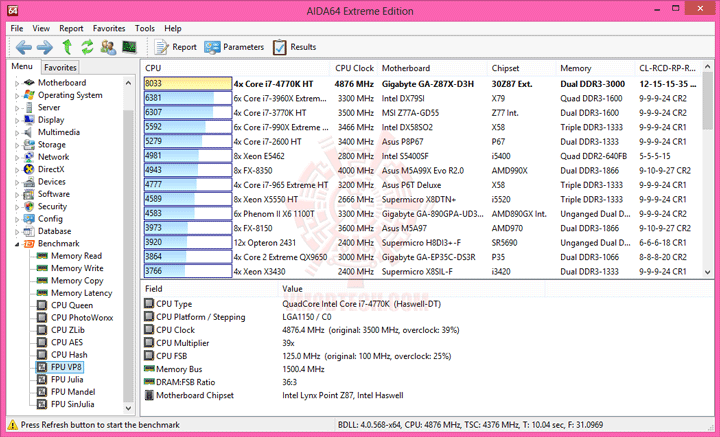

FPU VP8

e7 GIGABYTE GA Z87X D3H Motherboard Review

FPU Julia

e8 GIGABYTE GA Z87X D3H Motherboard Review

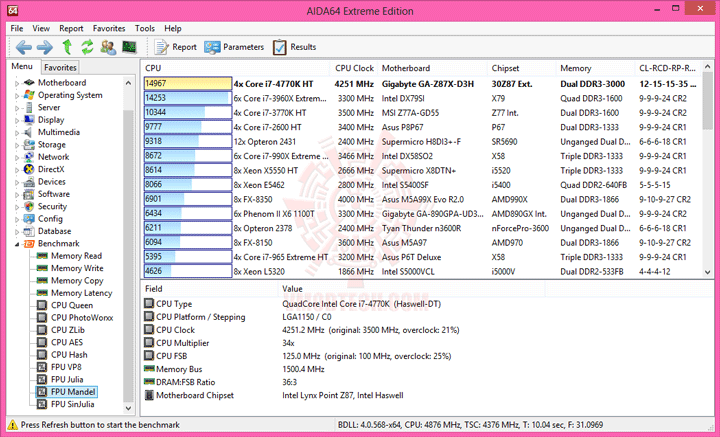

FPU Mandel

e9 GIGABYTE GA Z87X D3H Motherboard Review

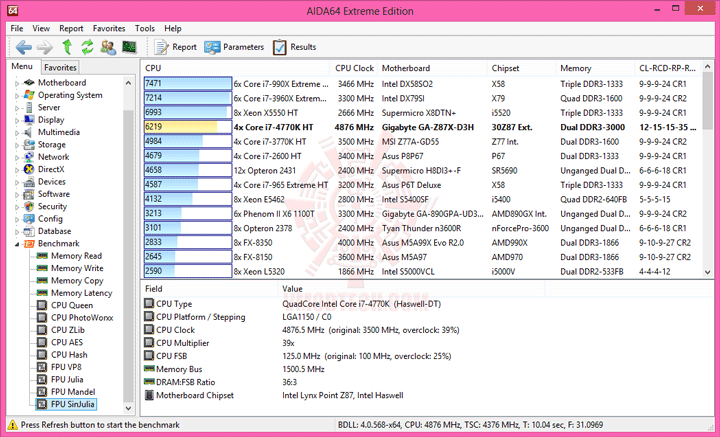

FPU SinJulia

e10 GIGABYTE GA Z87X D3H Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

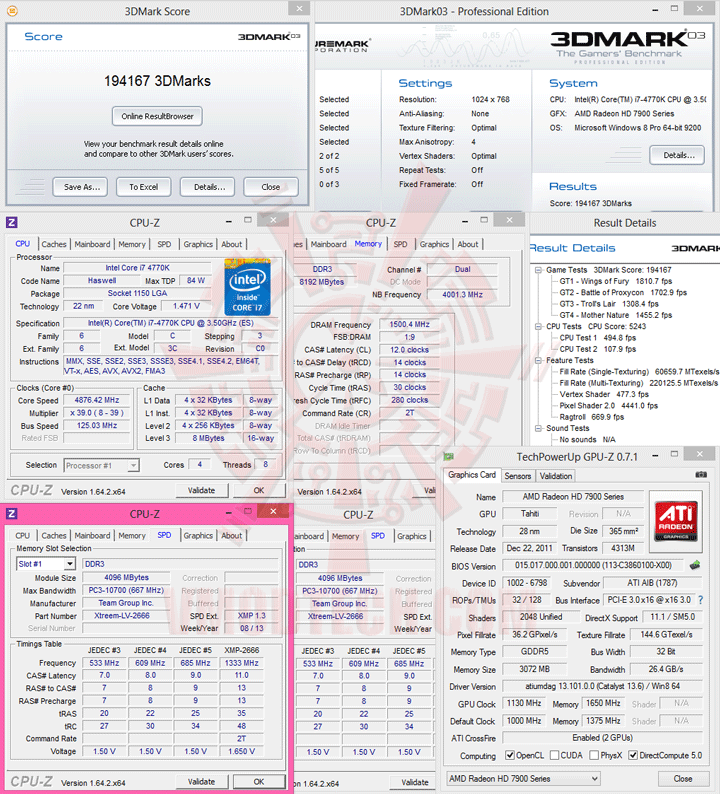

3DMark 03

03 GIGABYTE GA Z87X D3H Motherboard Review

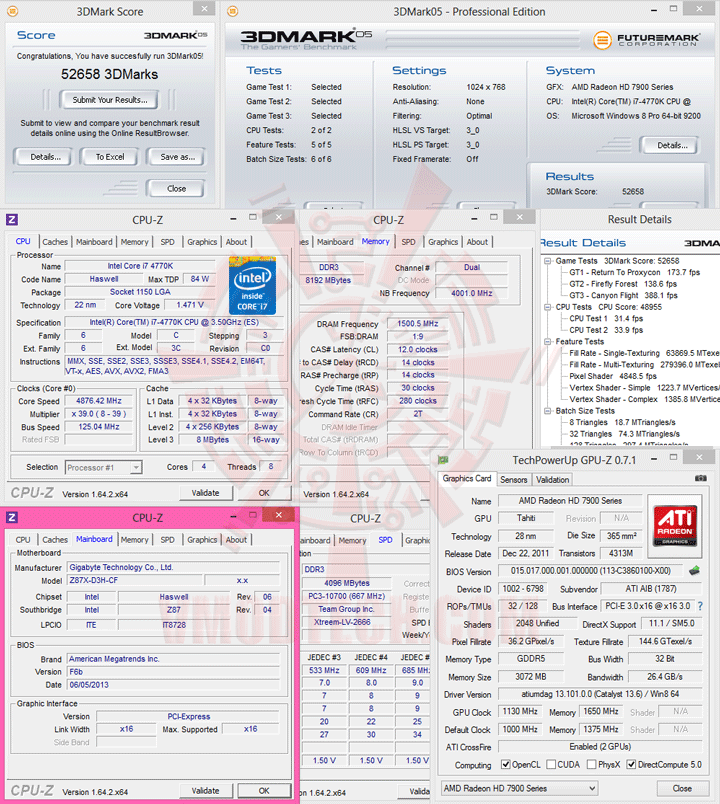

3DMark 05

05 GIGABYTE GA Z87X D3H Motherboard Review

3DMark 06

06 GIGABYTE GA Z87X D3H Motherboard Review

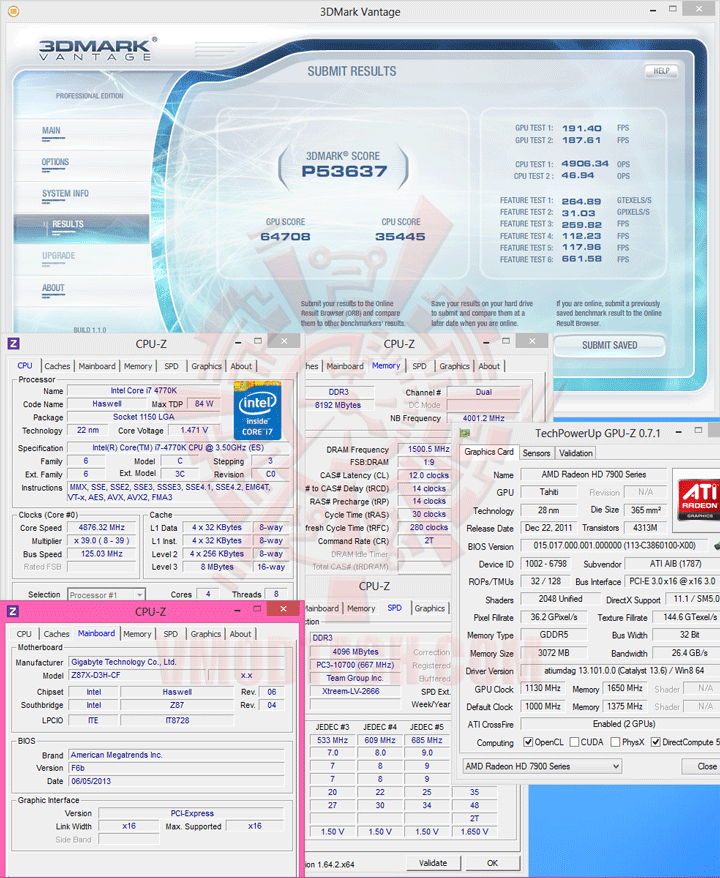

3DMark Vantage

07 GIGABYTE GA Z87X D3H Motherboard Review

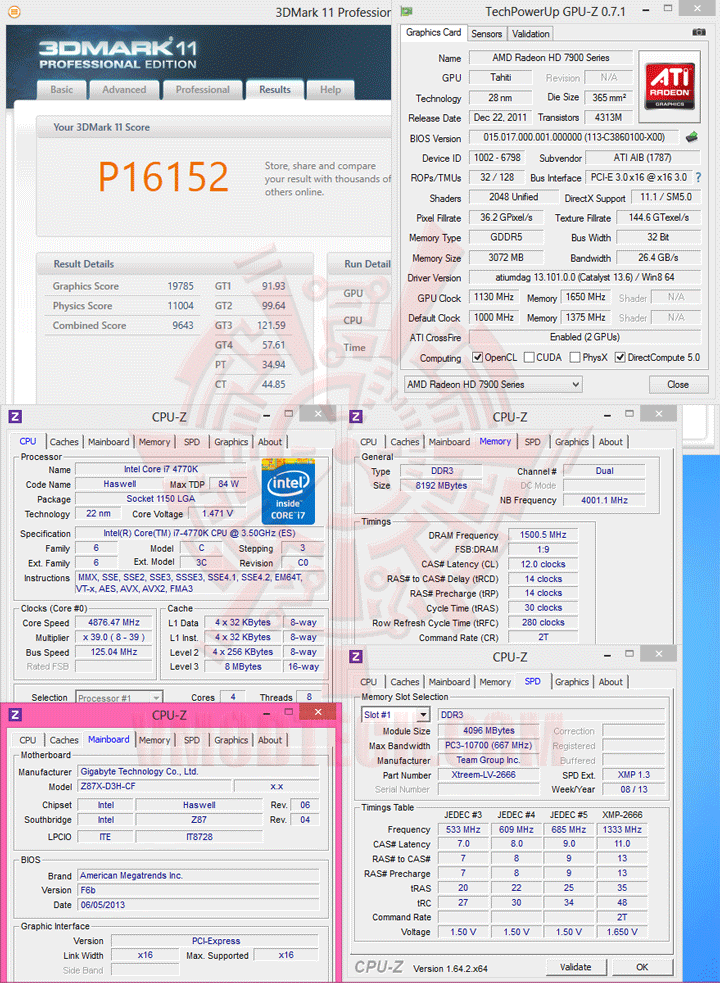

3DMark 11

11 GIGABYTE GA Z87X D3H Motherboard Review

3DMark

13 GIGABYTE GA Z87X D3H Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ Powercolor AMD HD 7990 Devil13

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set GIGABYTE GA Z87X D3H Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

12 GIGABYTE GA Z87X D3H Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 31.8 FPS

Crysis 3

crysis3 ss GIGABYTE GA Z87X D3H Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 GIGABYTE GA Z87X D3H Motherboard Review

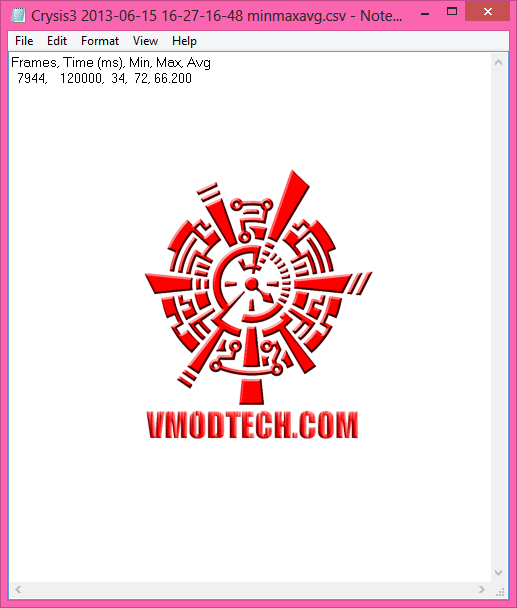

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

crysis 3 GIGABYTE GA Z87X D3H Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

dsc 6414 GIGABYTE GA Z87X D3H Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE GA-Z87X-D3H ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีงบประมาณจำกัด แต่มีความต้องการความรุนแรงในการโอเวอร์คล็อคในระดับสุดยอดของแท้ โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.876 GHz Bclk 125MHz DDR3 3,000MHz 12-14-14-30-2T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาสุดจะประหยัดที่ประมาณ 5,590 บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good GIGABYTE GA Z87X D3H Motherboard Reviewvmod award value best GIGABYTE GA Z87X D3H Motherboard Reviewvmod award innovation good GIGABYTE GA Z87X D3H Motherboard Review

.

ขอขอบคุณ

GIGABYTE
