GIGABYTE GA-Z97X-UD5H-BK Motherboard Review

/ บทความโดย: Venom-Crusher , 08/12/2014 00:01, 9,314 views / view in EnglishEN
«»
Share

gigabyte z97x ud5h bk GIGABYTE GA Z97X UD5H BK Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® 9 Series Express Chipset ลำดับที่ 35 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์ที่ชูธงเรื่องความอึด ผ่านการทดสอบเบิร์นอันยาวนานถึง 168 ชั่วโมง แต่ยังคงมีฟีเจอร์เทพๆสำหรับเหล่าเกมเมอร์และนักโอเวอร์คล็อค ที่มาพร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัด จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE GA-Z97X-UD5H-BK และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 GIGABYTE GA Z97X UD5H BK Motherboard Review

Specifications

s2 GIGABYTE GA Z97X UD5H BK Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ GIGABYTE GA-Z97X-UD5H-BK

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE GA-Z97X-UD5H-BK Appearance

Package & Bundle

dsc 9035 GIGABYTE GA Z97X UD5H BK Motherboard Review

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีดำเทาดุดัน อันเป็นเอกลักษณ์ใหม่ของบอร์ดในตระกูล Ultra Durable ครับ

dsc 9052 GIGABYTE GA Z97X UD5H BK Motherboard Review

ฝากล่องสองชั้นเปิดโชว์ภายในผ่านหน้าต่างใสได้นะครับ

dsc 9061 GIGABYTE GA Z97X UD5H BK Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ

dsc 9067 GIGABYTE GA Z97X UD5H BK Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วยสาย SATA3 หุ้มไฟเบอร์ถักอย่างหล่อ

Motherboard Appearance

dsc 9089 GIGABYTE GA Z97X UD5H BK Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดทองดุดัน ตามคอนเซปต์ใหม่ของบอร์ดในตระกูล Ultra Durable ครับ

dsc 9077 GIGABYTE GA Z97X UD5H BK Motherboard Review

สวยงามทุกมุมมองครับ

dsc 9111 GIGABYTE GA Z97X UD5H BK Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 9094 GIGABYTE GA Z97X UD5H BK Motherboard Review

ภาคจ่ายไฟขนาดรวมสูงถึง 12 เฟสกันเลยนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 9101 GIGABYTE GA Z97X UD5H BK Motherboard Review

dsc 9103 GIGABYTE GA Z97X UD5H BK Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 9108 GIGABYTE GA Z97X UD5H BK Motherboard Review

ซิงค์ระบายความร้อนให้ภาคจ่ายไฟ งดงามทุกมุมมองจริงๆครับ และบริเวณกลางบอร์ดจะมีที่สำหรับติด ตั้ง M.2 Slot (PCIex 2) ได้ถึงสามขนาดคือ 42 mm. , 60 mm. & 80 mm. ที่สามารถทำความเร็วสูงสุดได้ถึง 10GB/s มาให้ด้วยนะครับ

dsc 9115 GIGABYTE GA Z97X UD5H BK Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ START , RESET , Clear CMOS จุดวัดไฟเลี้ยงส่วนต่างๆบนบอร์ดและไฟบอกสถานะการบูตอยู่บริเวณนี้ด้วย ครบเครื่องเรื่อง OC กันเลย

dsc 9121 GIGABYTE GA Z97X UD5H BK Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 9122 GIGABYTE GA Z97X UD5H BK Motherboard Review

ตามด้วยช่อง SATA Express 1 ช่องทาง และช่อง SATA3 6.0GB/s อีก 8 ช่องทางครับ

dsc 9131 GIGABYTE GA Z97X UD5H BK Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางและช่อง PCI 32bit อีก 2 ช่องทางครับ

dsc 9136 GIGABYTE GA Z97X UD5H BK Motherboard Review

ชิปซาวน์ Realtek ALC1150 115dB SNR HD Audio รุ่นพัฒนาล่าสุดปี 2014 ตามด้วย Built-in Rear Audio Amplifier ที่ออกแบบเป็นพิเศษสำหรับคอเกม, เมนบอร์ด GIGABYTE 9 series Ultra Durable™ จะมาพร้อมกับ high-capacity amplifier ทีรองรับการทำงานได้ถึง 600Ω loads และปิดท้ายด้วยมีการแยกชั้น PCB layer เพื่อป้องกันชิ้นส่วนสำคัญในการทำงานร่วมกับระบบเสียง  แยก analog และ digital ground เพื่อป้องกัน Electromagnetic Interference (EMI)

dsc 9143 GIGABYTE GA Z97X UD5H BK Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย KILLER E2200 Ethernet ที่จัดเต็มความแรงสำหรับเหล่าเกมเมอร์โดยเฉพาะด้วยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..GIGABYTE GA-Z97X-UD5H-BK
.Memory ..Avexir DDR3 3100 C12 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 9155 GIGABYTE GA Z97X UD5H BK Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

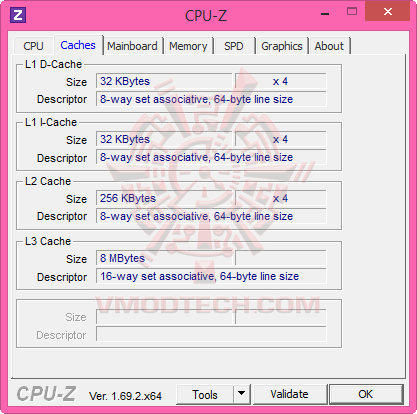

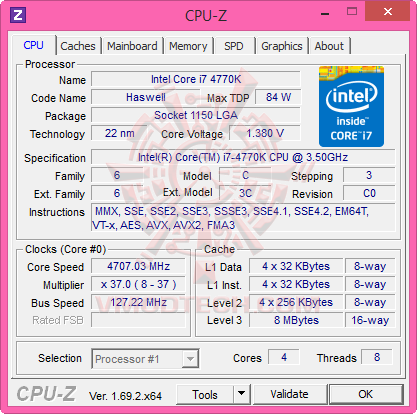

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,707MHz Bclk 127.22MHz

NB Freq. 4,707MHz DDR3 3,307MHz 12-16-16-38-2T

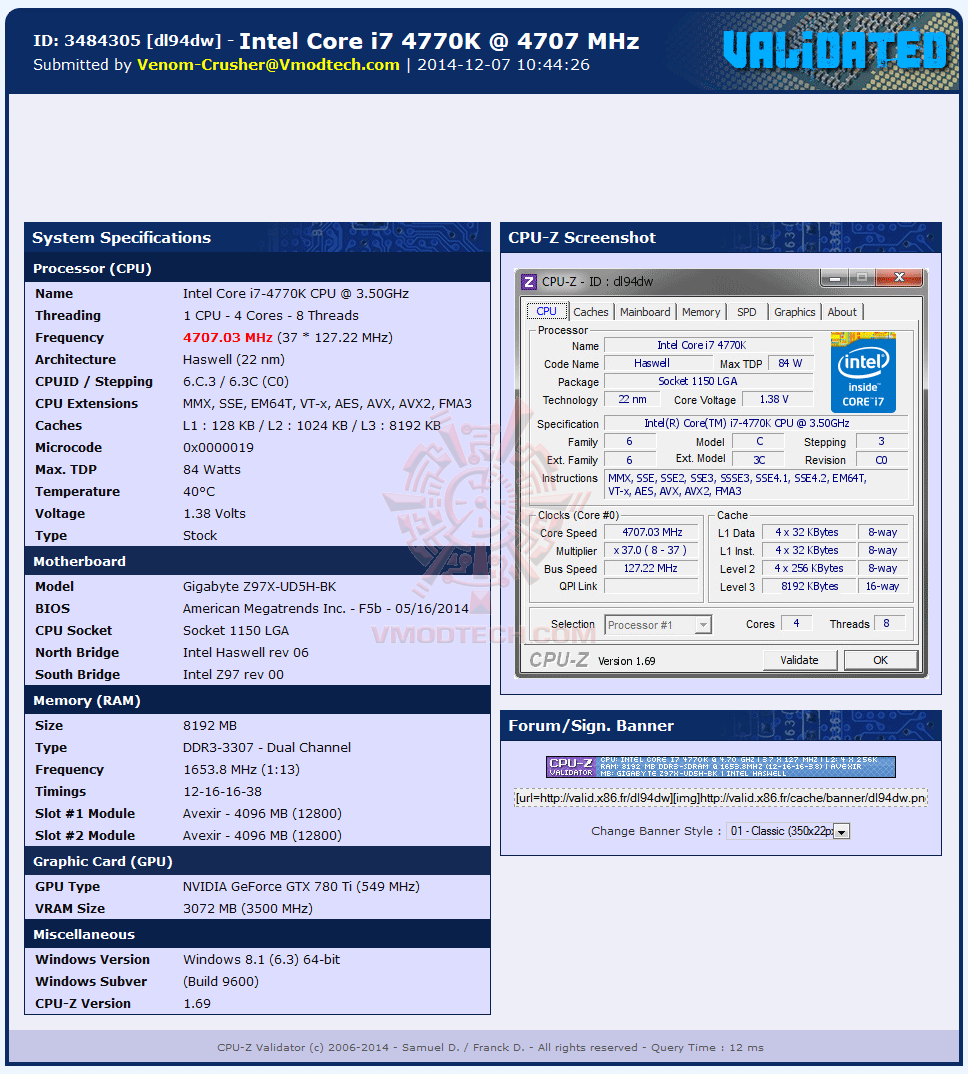

vali GIGABYTE GA Z97X UD5H BK Motherboard Review

Validation link >>Click<<

c1 GIGABYTE GA Z97X UD5H BK Motherboard Review

c2 GIGABYTE GA Z97X UD5H BK Motherboard Review

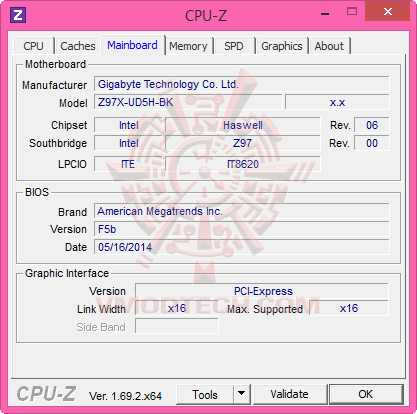

c3 GIGABYTE GA Z97X UD5H BK Motherboard Review

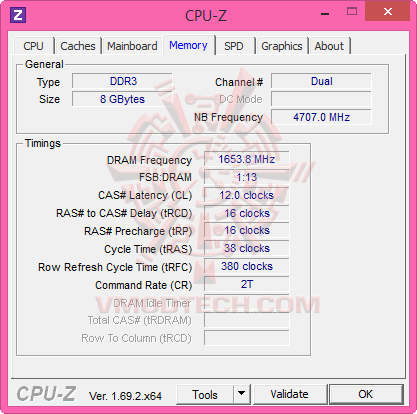

c4 GIGABYTE GA Z97X UD5H BK Motherboard Review

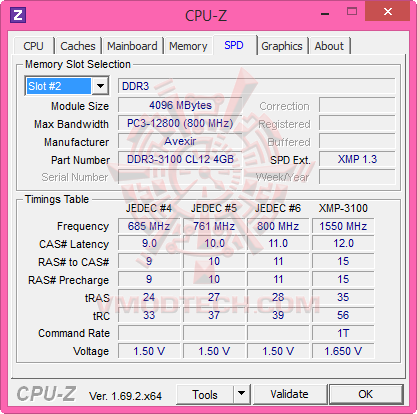

DDR3 3,307MHz 12-16-16-38-2T กันเลยนะครับคราวนี้ นอกจากจะทนแล้ว ยังลากหน่วยความจำได้ไกลอีกด้วย เยี่ยมจริงๆ

c5 GIGABYTE GA Z97X UD5H BK Motherboard Review

c6 GIGABYTE GA Z97X UD5H BK Motherboard Review

c7 GIGABYTE GA Z97X UD5H BK Motherboard Review

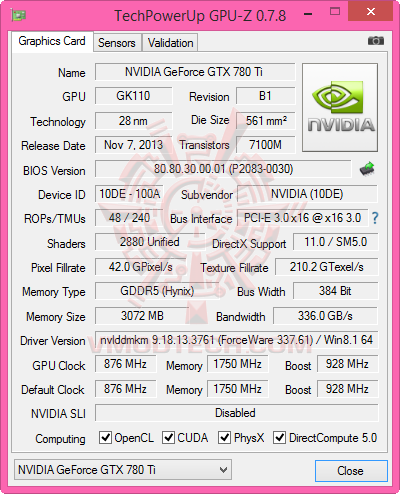

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

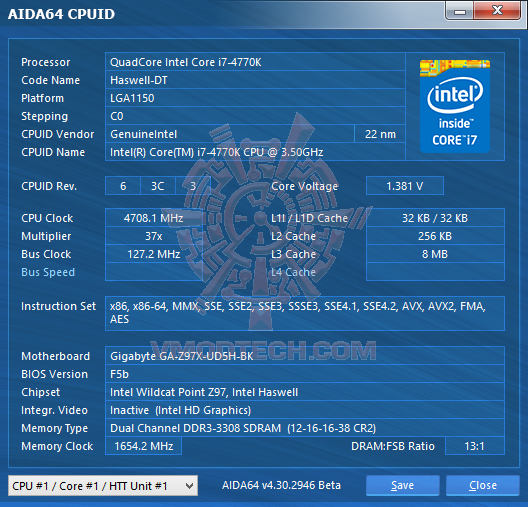

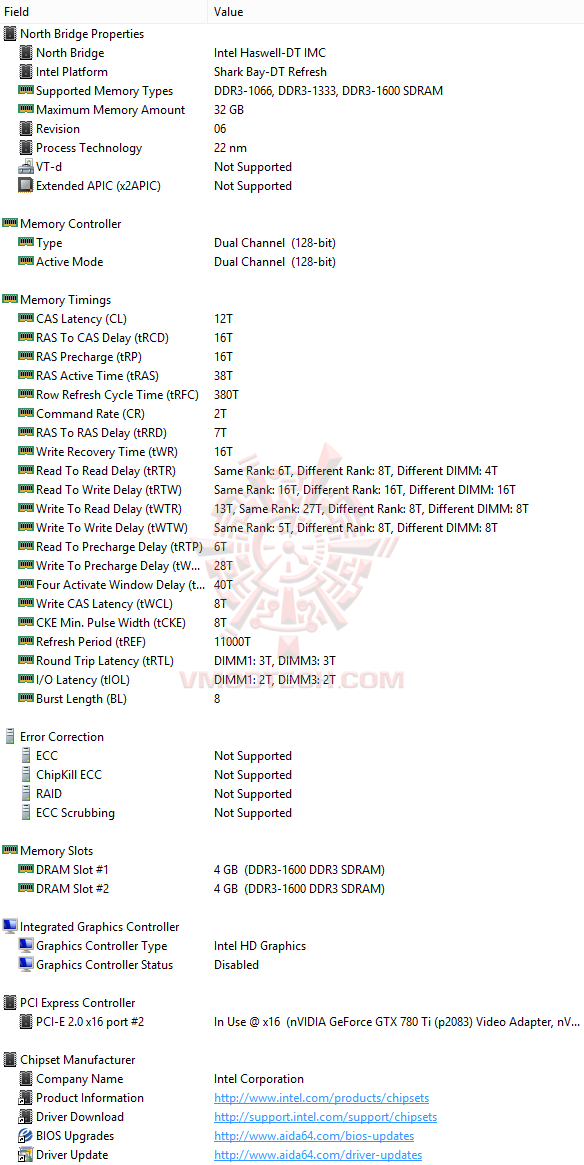

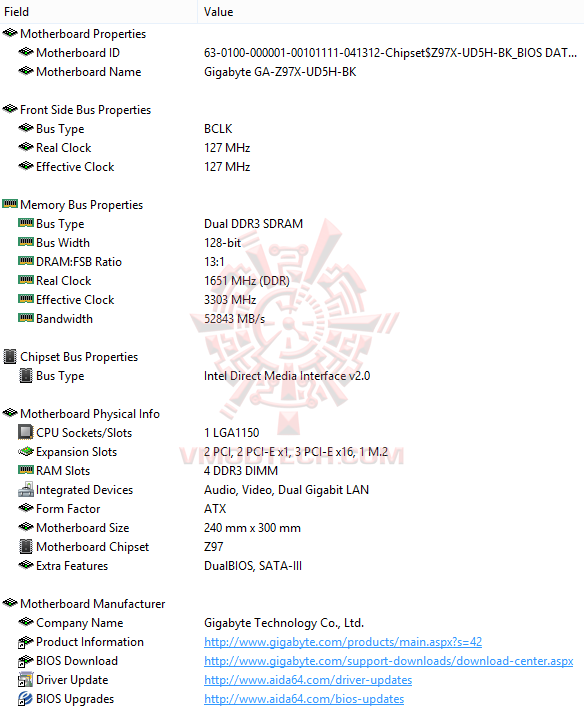

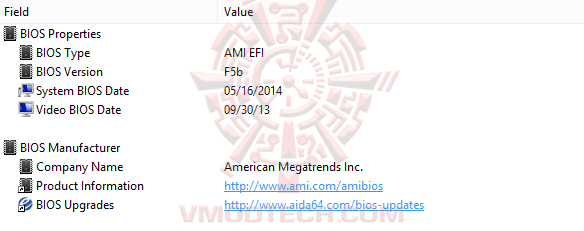

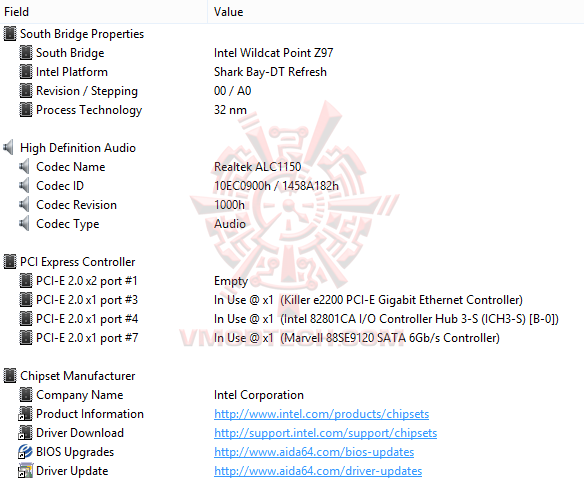

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE GA Z97X UD5H BK Motherboard Review

ed2 GIGABYTE GA Z97X UD5H BK Motherboard Review

ed3 GIGABYTE GA Z97X UD5H BK Motherboard Review

ed4 GIGABYTE GA Z97X UD5H BK Motherboard Review

ed5 GIGABYTE GA Z97X UD5H BK Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

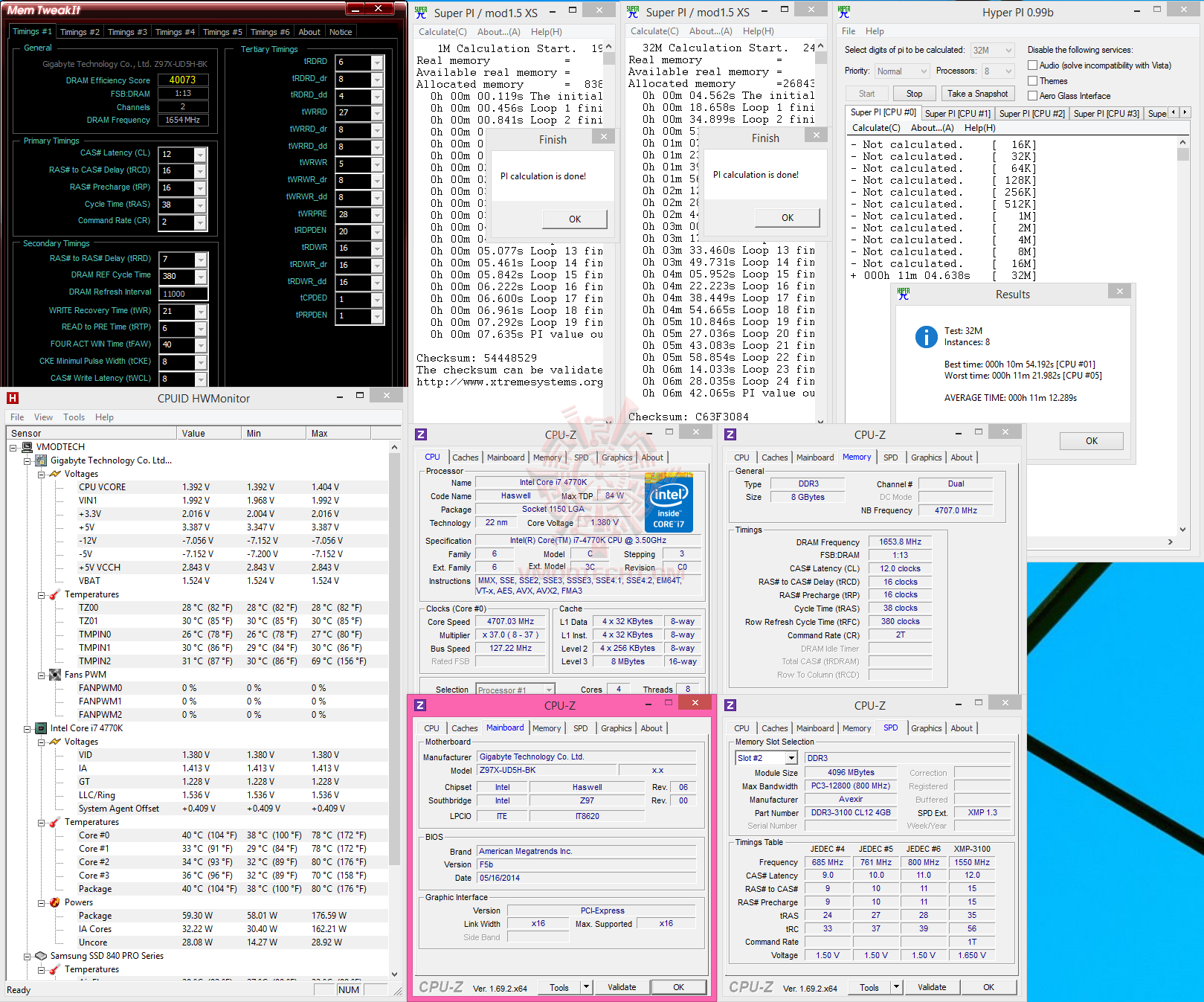

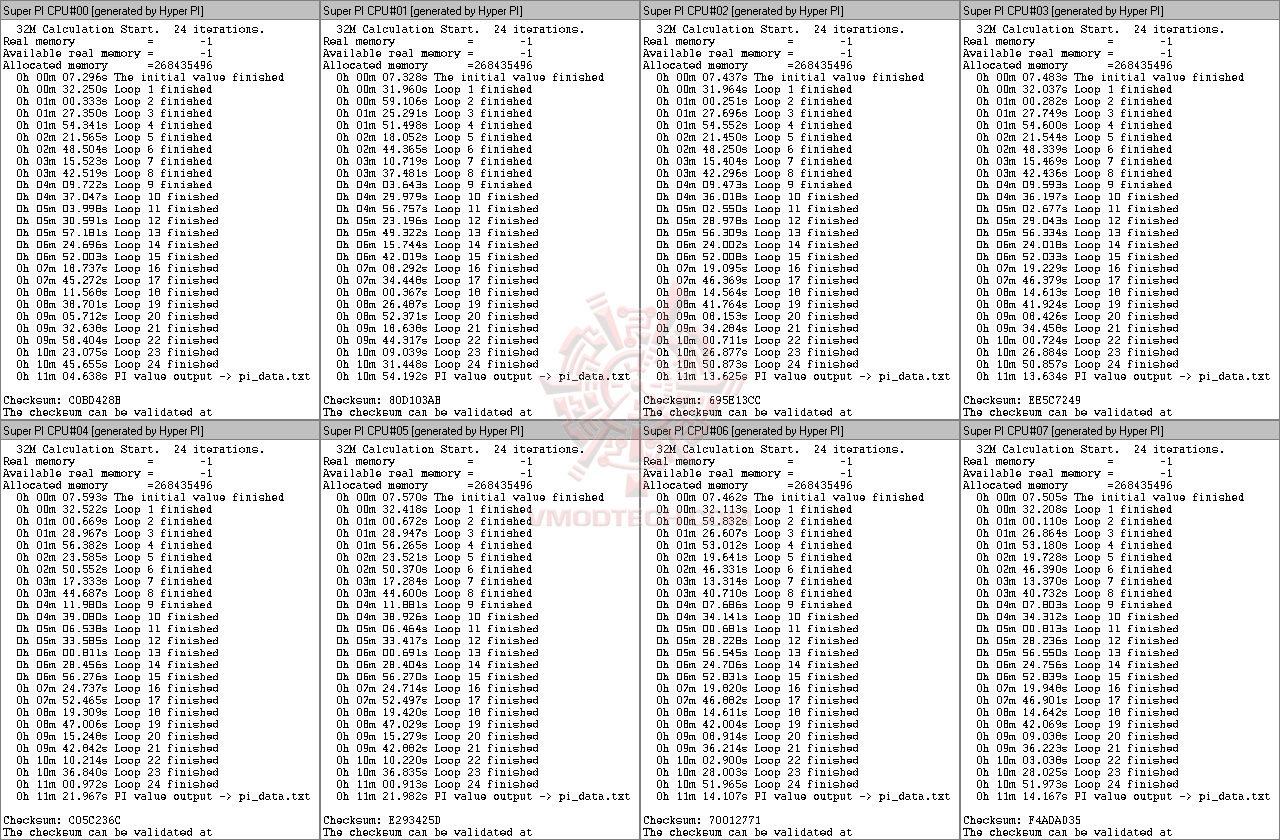

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE GA Z97X UD5H BK Motherboard Review

hpi 2 GIGABYTE GA Z97X UD5H BK Motherboard Review

(Click ScreenShot to Enlarge)

แรงเสถียรผ่านกันแบบนิ่มๆ ด้วยเวลาที่แรงสุดขีดแห่ง DDR 3300+ จริงๆครับ โดยเฉพาะ SuperPI 32M พร้อมกัน 8 เธรด ในระดับเวลาเฉลี่ยที่ 11.12.289 นาที!!

————————————————–

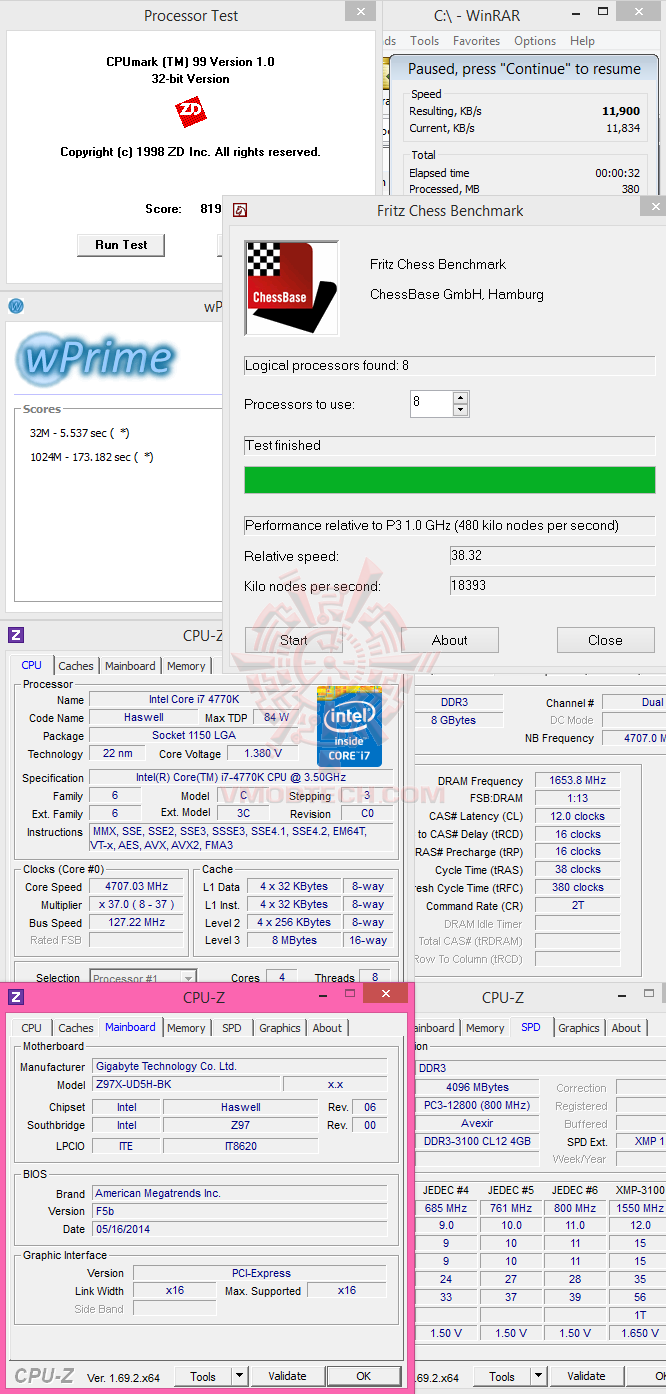

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE GA Z97X UD5H BK Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

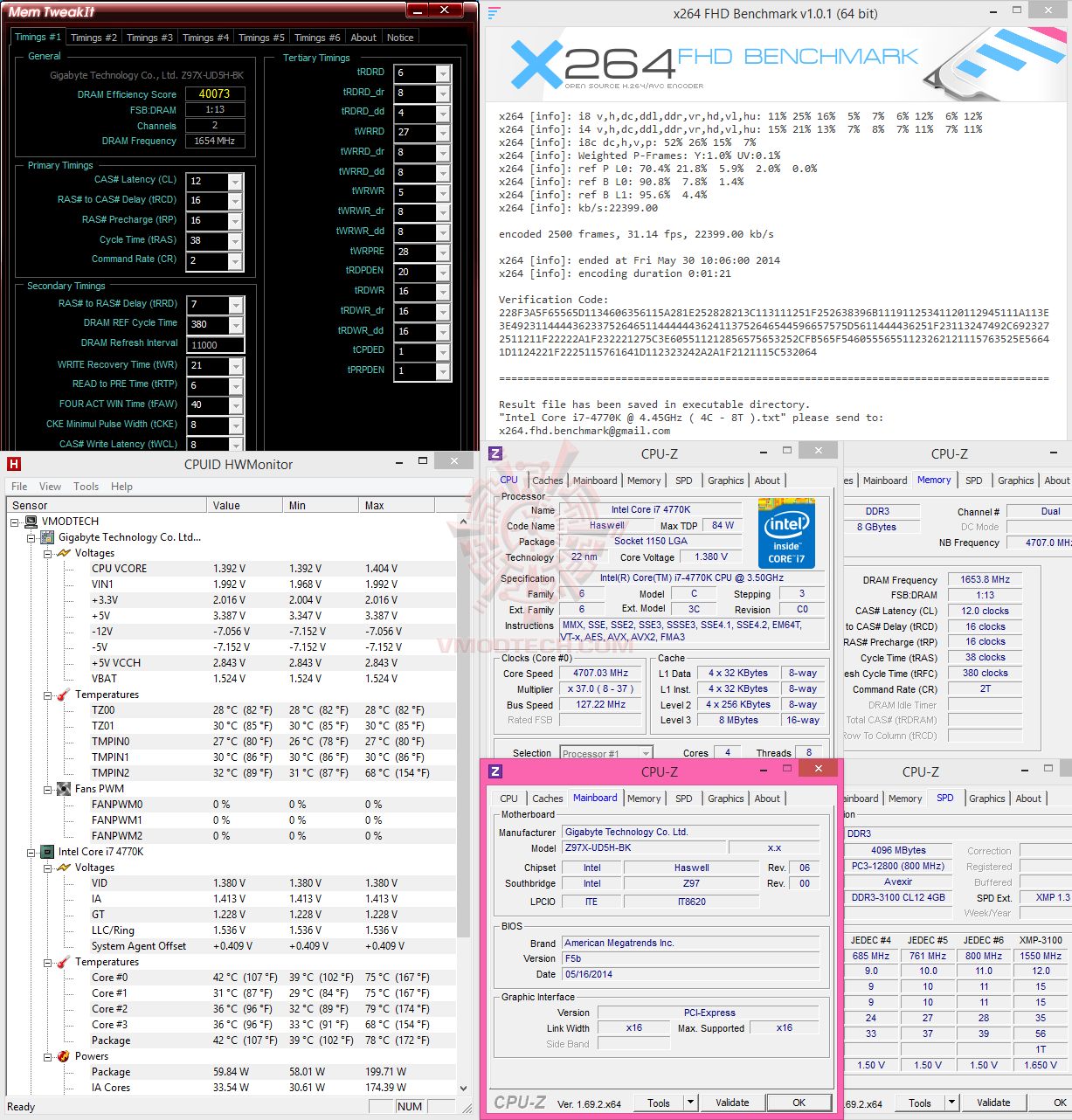

X264 FHD Benchmark

x264 GIGABYTE GA Z97X UD5H BK Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.14 FPS

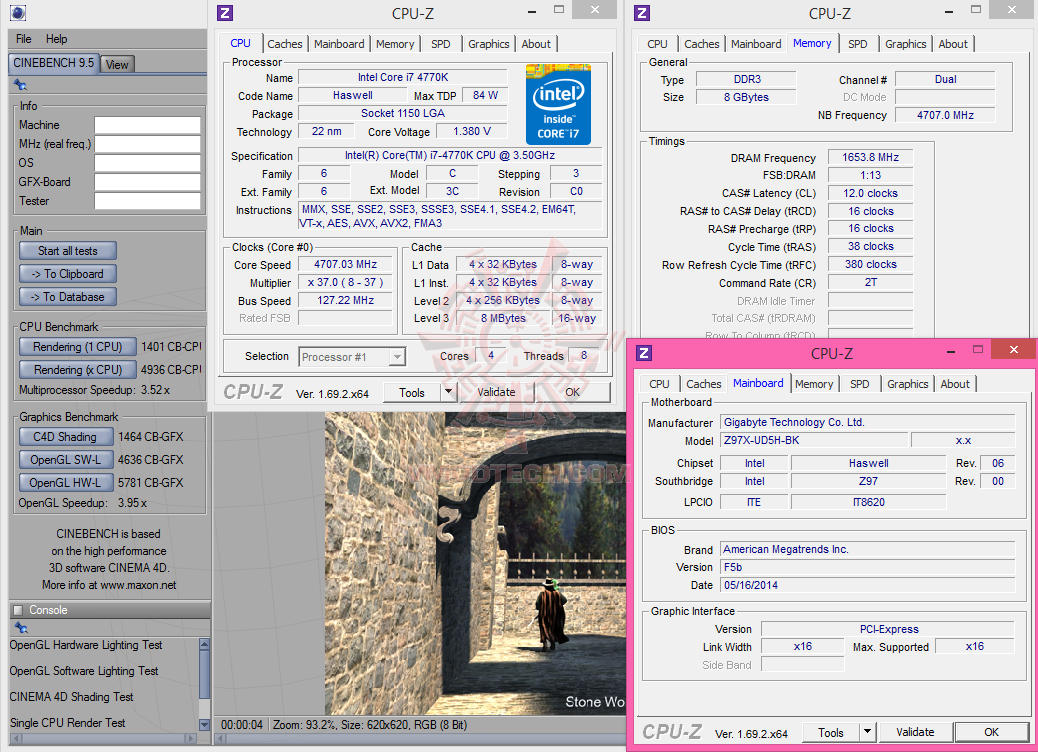

CINEBENCH R9.5

c95 GIGABYTE GA Z97X UD5H BK Motherboard Review

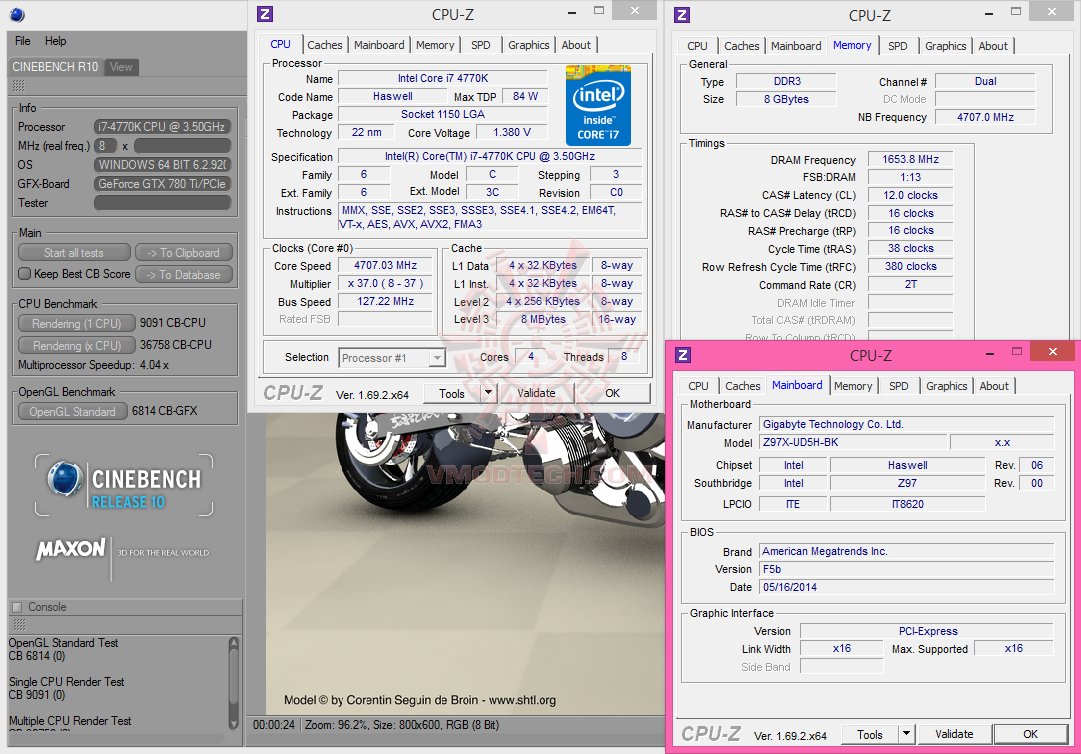

CINEBENCH R10

c10 GIGABYTE GA Z97X UD5H BK Motherboard Review

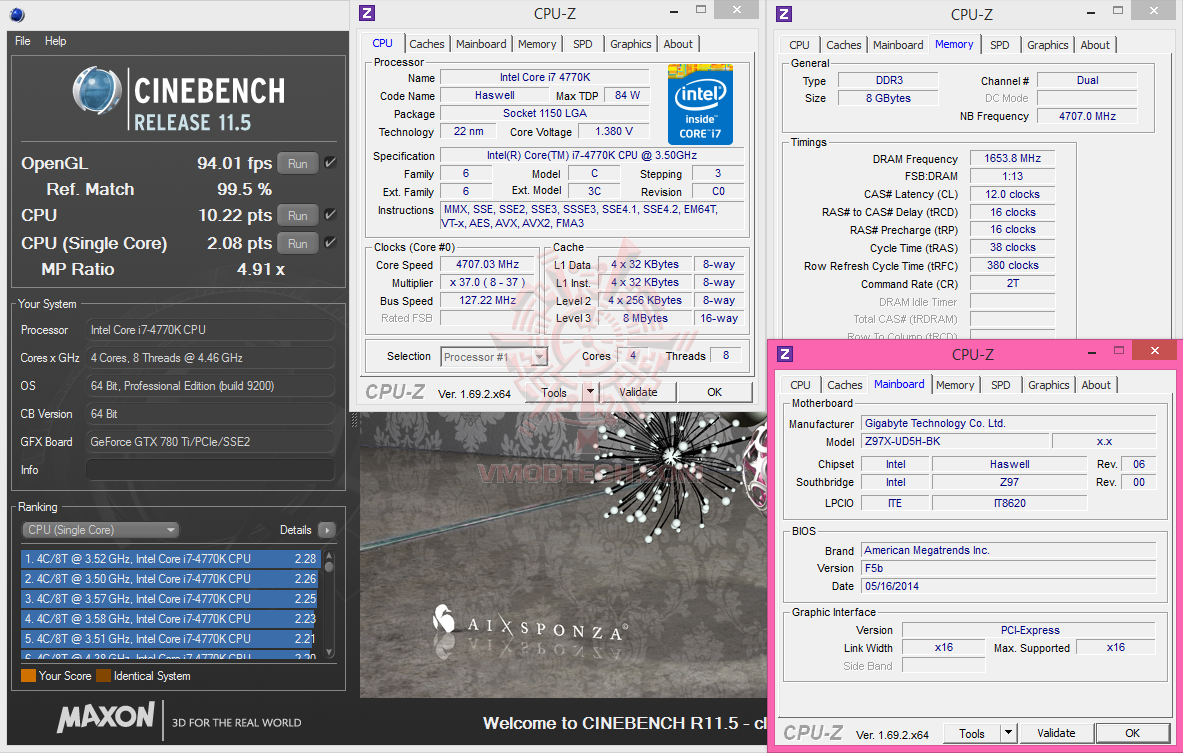

CINEBENCH R11.5

c115 GIGABYTE GA Z97X UD5H BK Motherboard Review

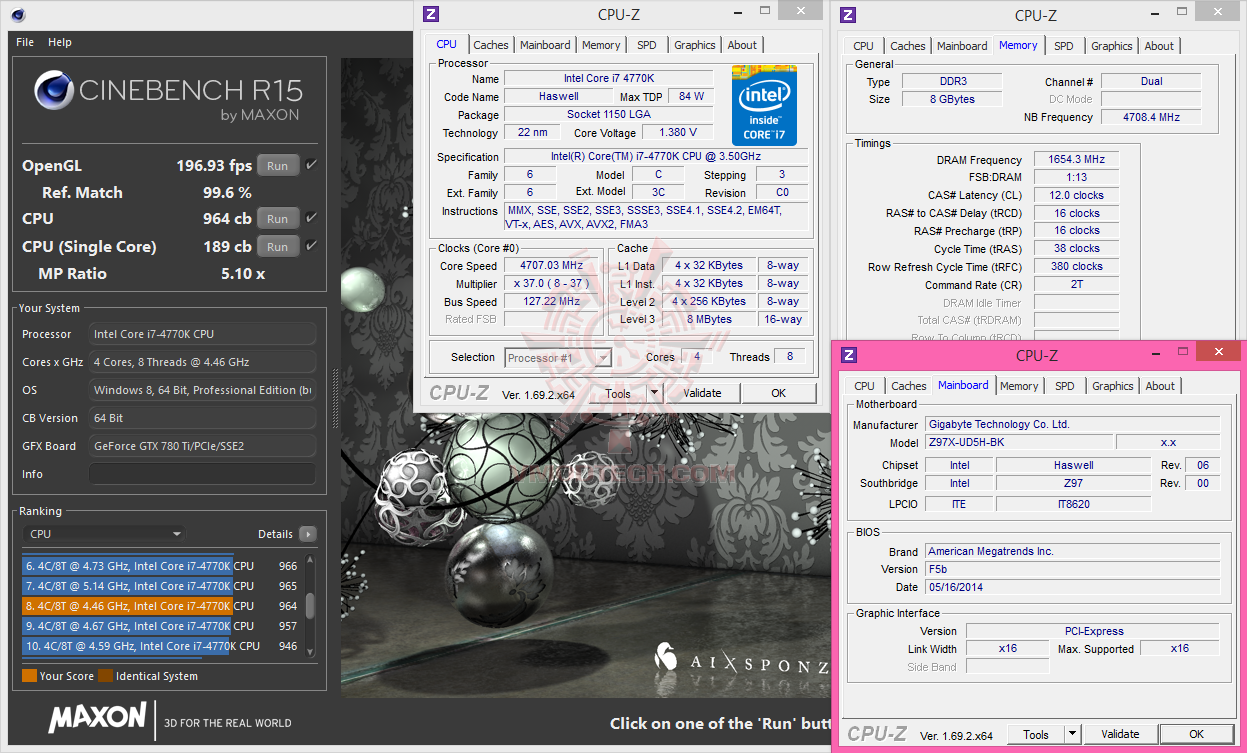

CINEBENCH R15

c15 GIGABYTE GA Z97X UD5H BK Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

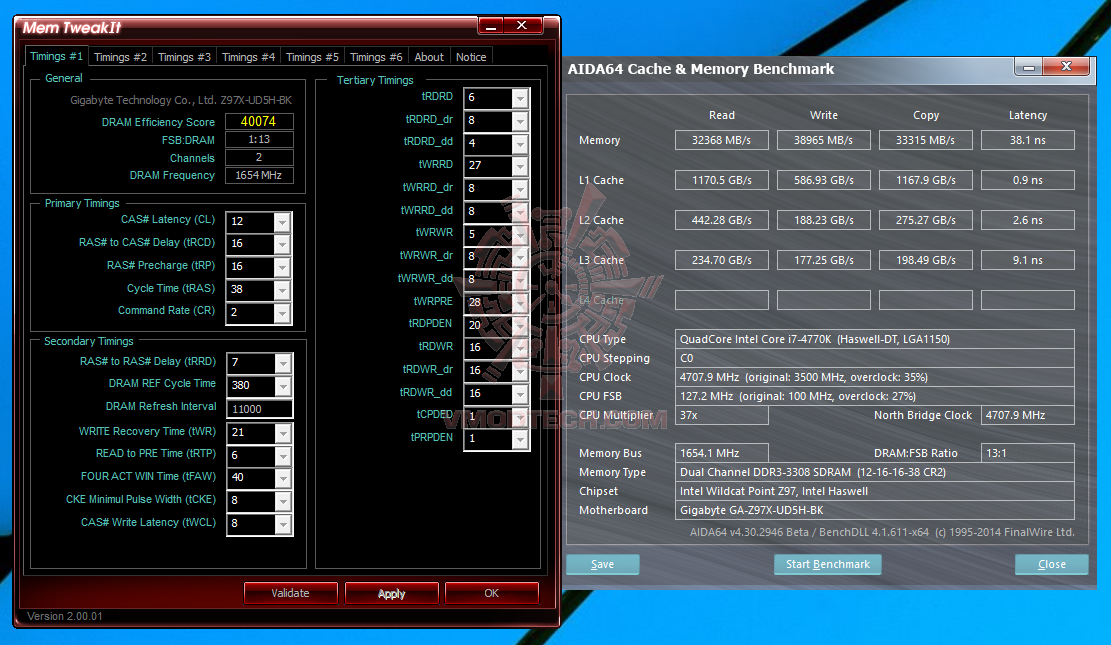

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE GA Z97X UD5H BK Motherboard Review

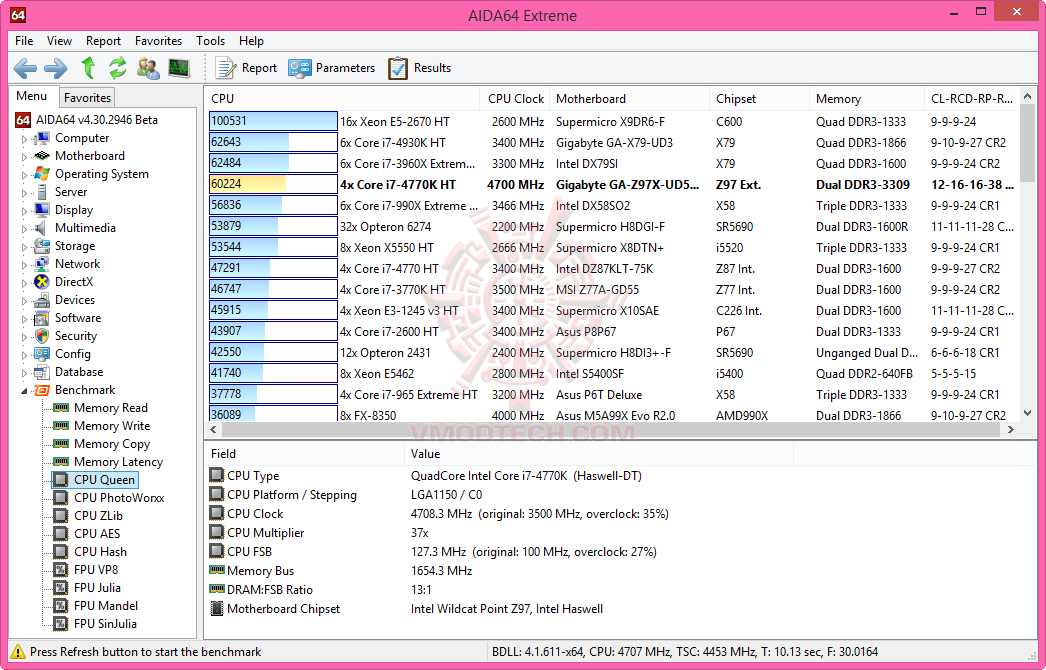

CPU Queen

e2 GIGABYTE GA Z97X UD5H BK Motherboard Review

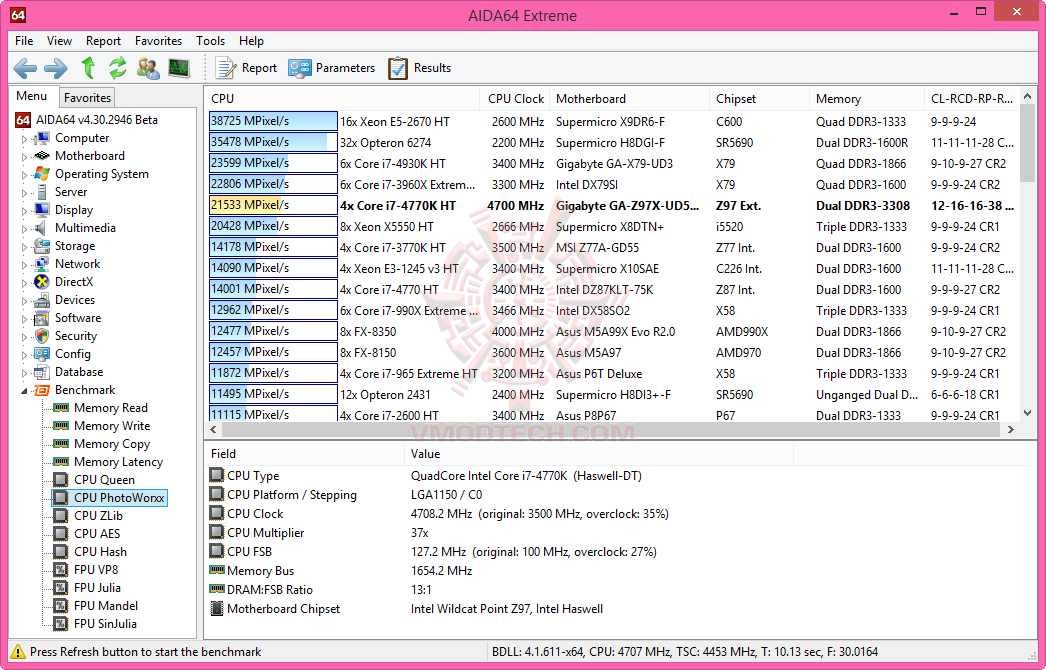

CPU PhotoWorxx

e3 GIGABYTE GA Z97X UD5H BK Motherboard Review

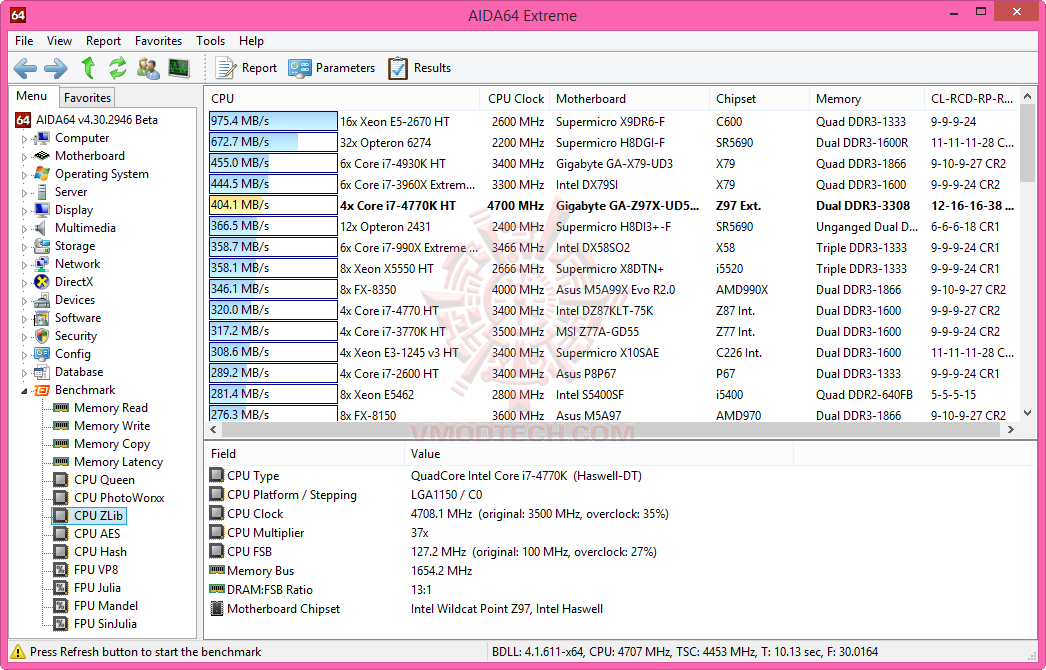

CPU ZLib

e4 GIGABYTE GA Z97X UD5H BK Motherboard Review

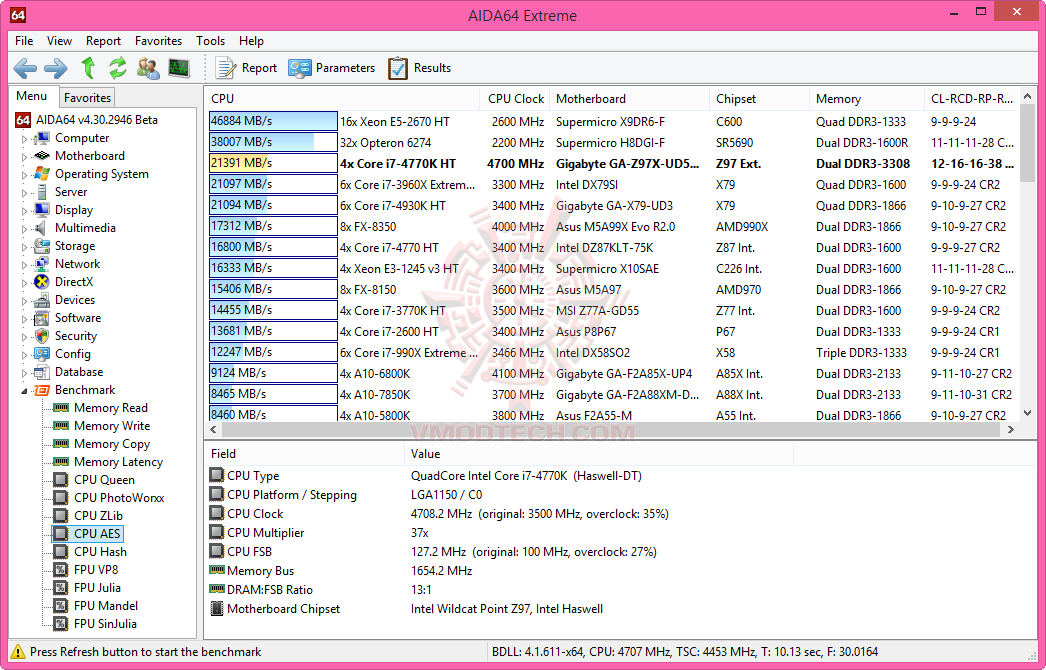

CPU AES

e5 GIGABYTE GA Z97X UD5H BK Motherboard Review

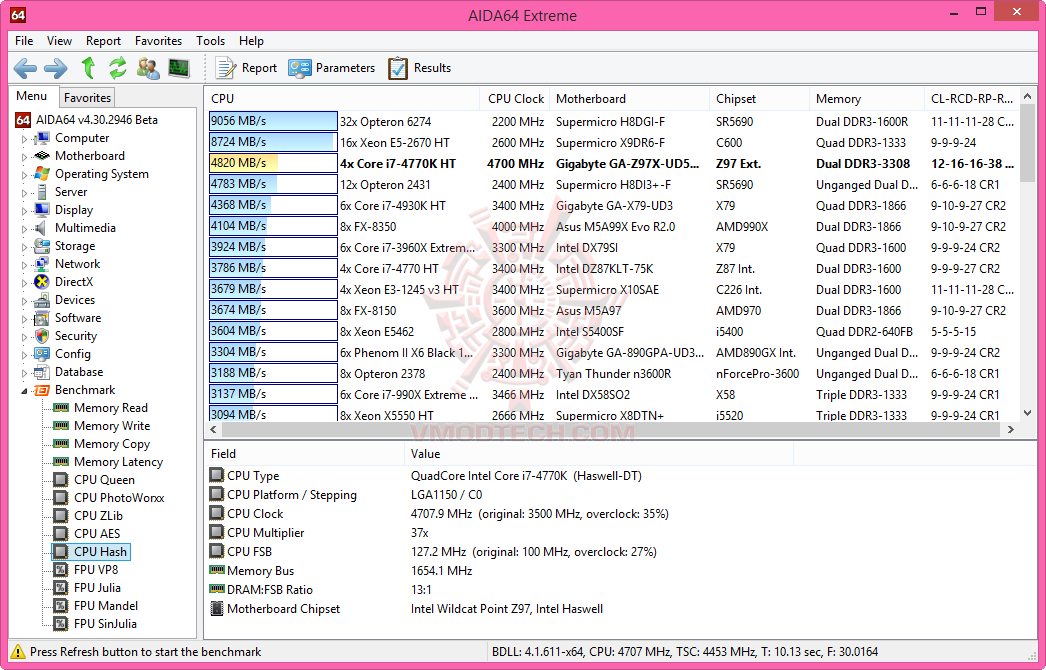

CPU Hash

e6 GIGABYTE GA Z97X UD5H BK Motherboard Review

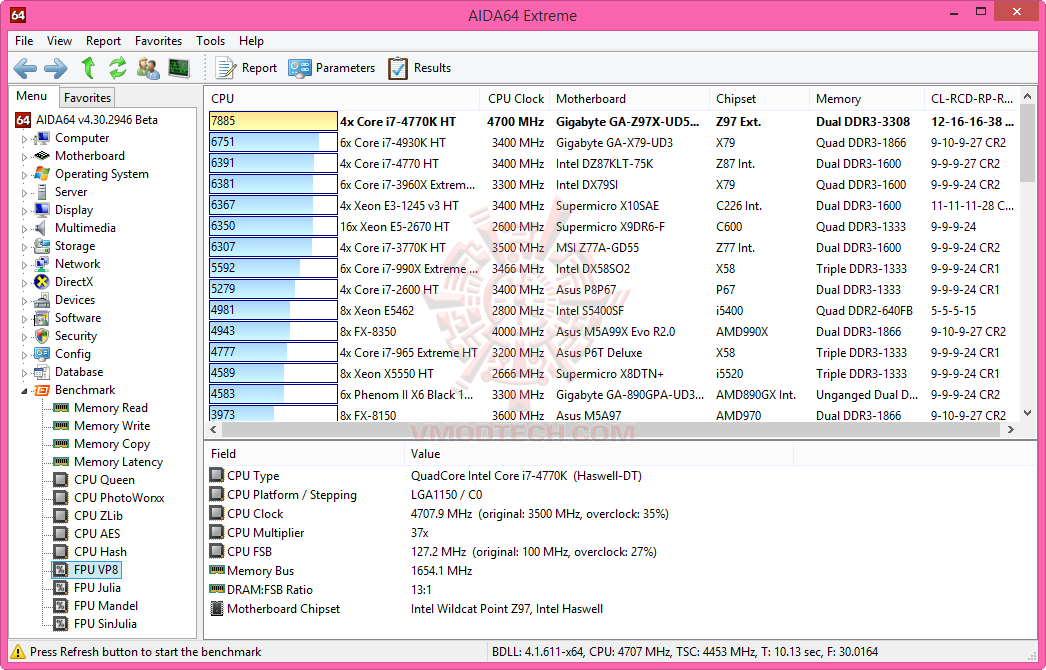

FPU VP8

e7 GIGABYTE GA Z97X UD5H BK Motherboard Review

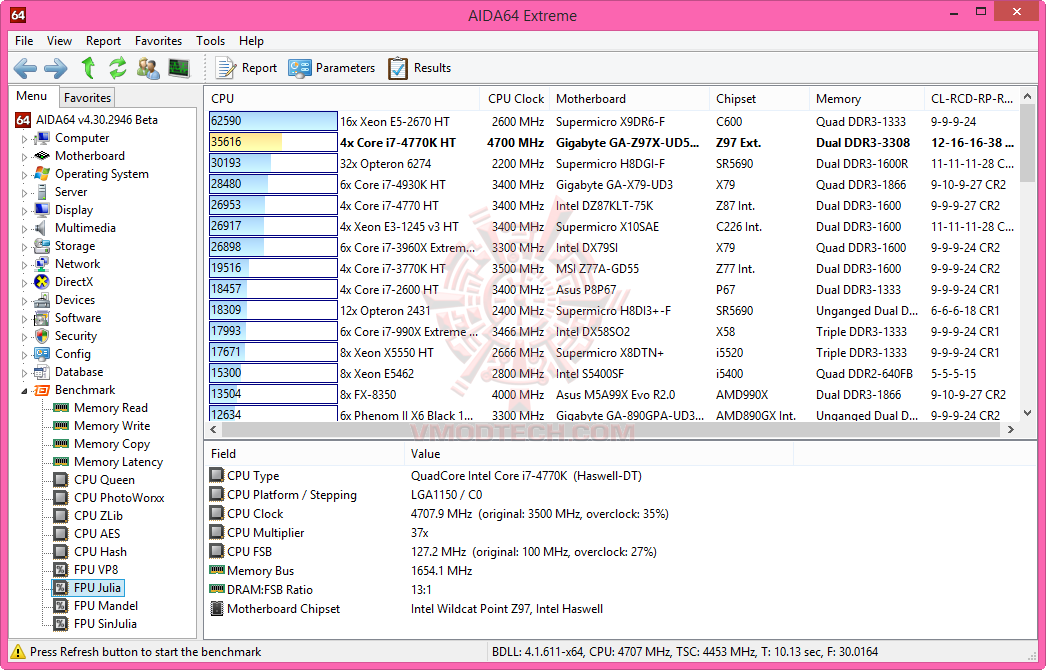

FPU Julia

e8 GIGABYTE GA Z97X UD5H BK Motherboard Review

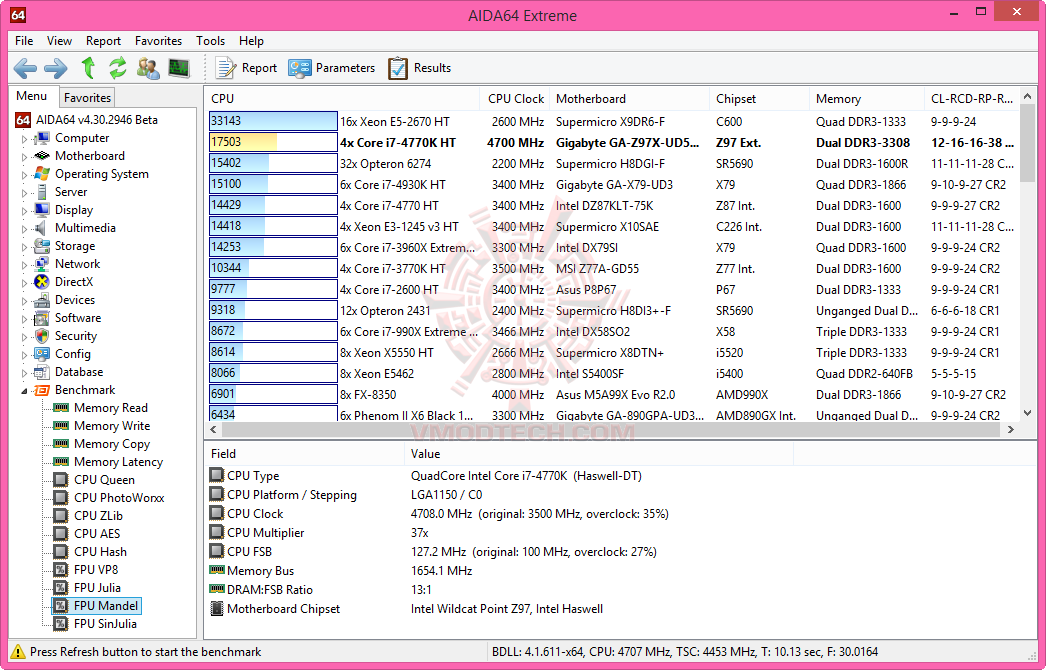

FPU Mandel

e9 GIGABYTE GA Z97X UD5H BK Motherboard Review

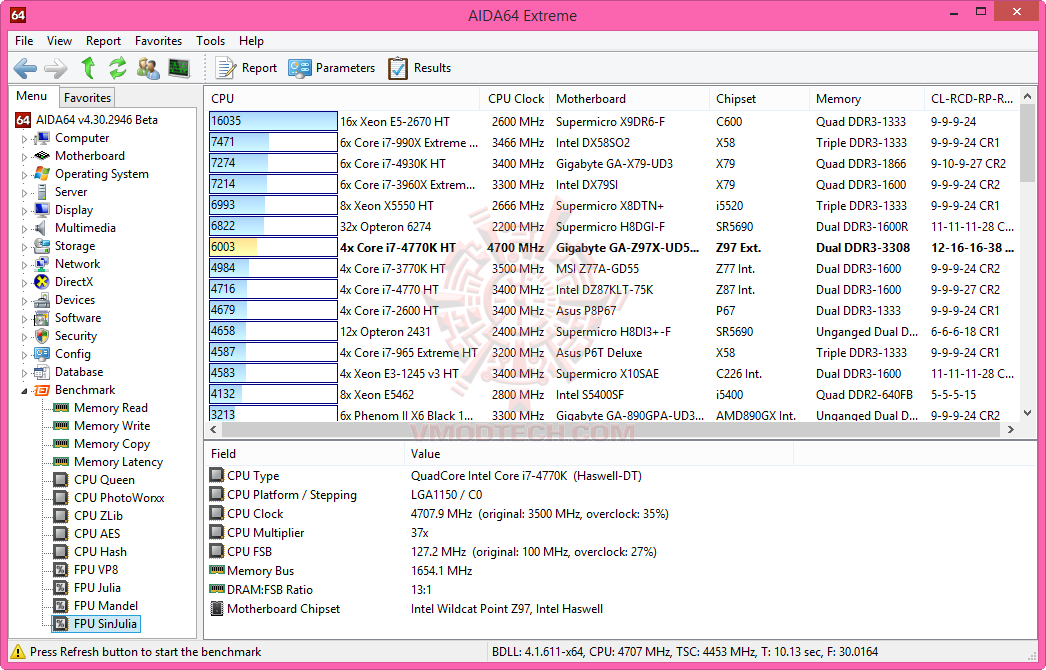

FPU SinJulia

e10 GIGABYTE GA Z97X UD5H BK Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

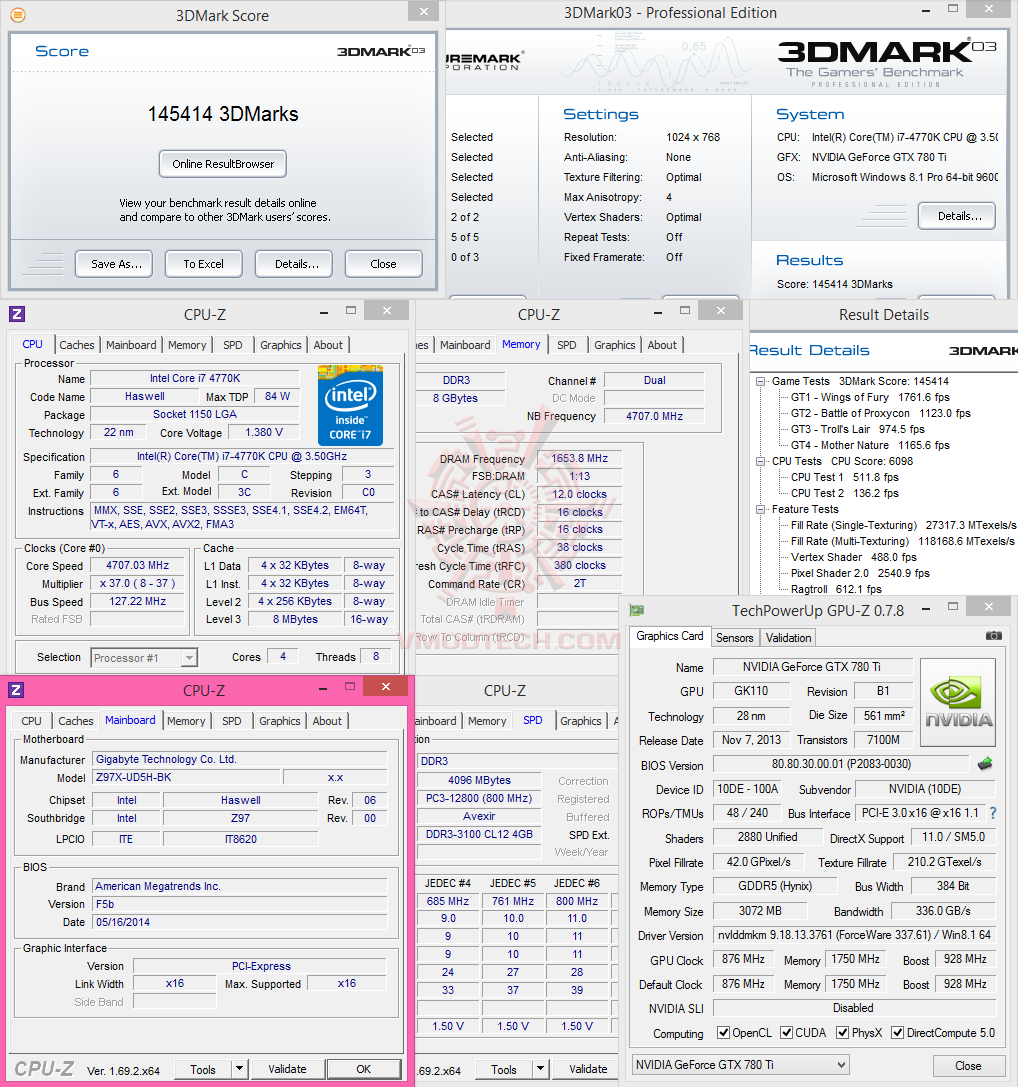

3DMark 03

03 GIGABYTE GA Z97X UD5H BK Motherboard Review

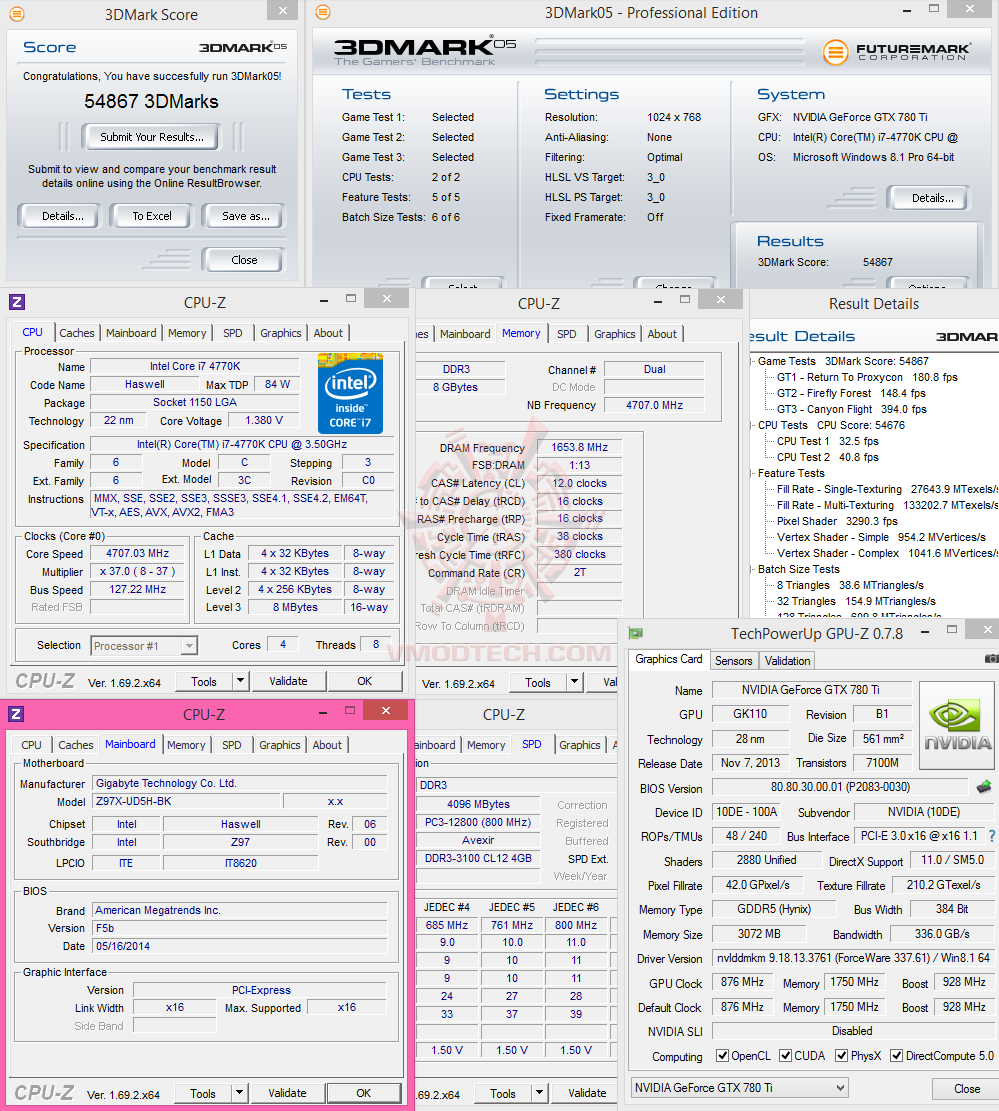

3DMark 05

05 GIGABYTE GA Z97X UD5H BK Motherboard Review

3DMark 06

06 GIGABYTE GA Z97X UD5H BK Motherboard Review

3DMark Vantage

07 GIGABYTE GA Z97X UD5H BK Motherboard Review

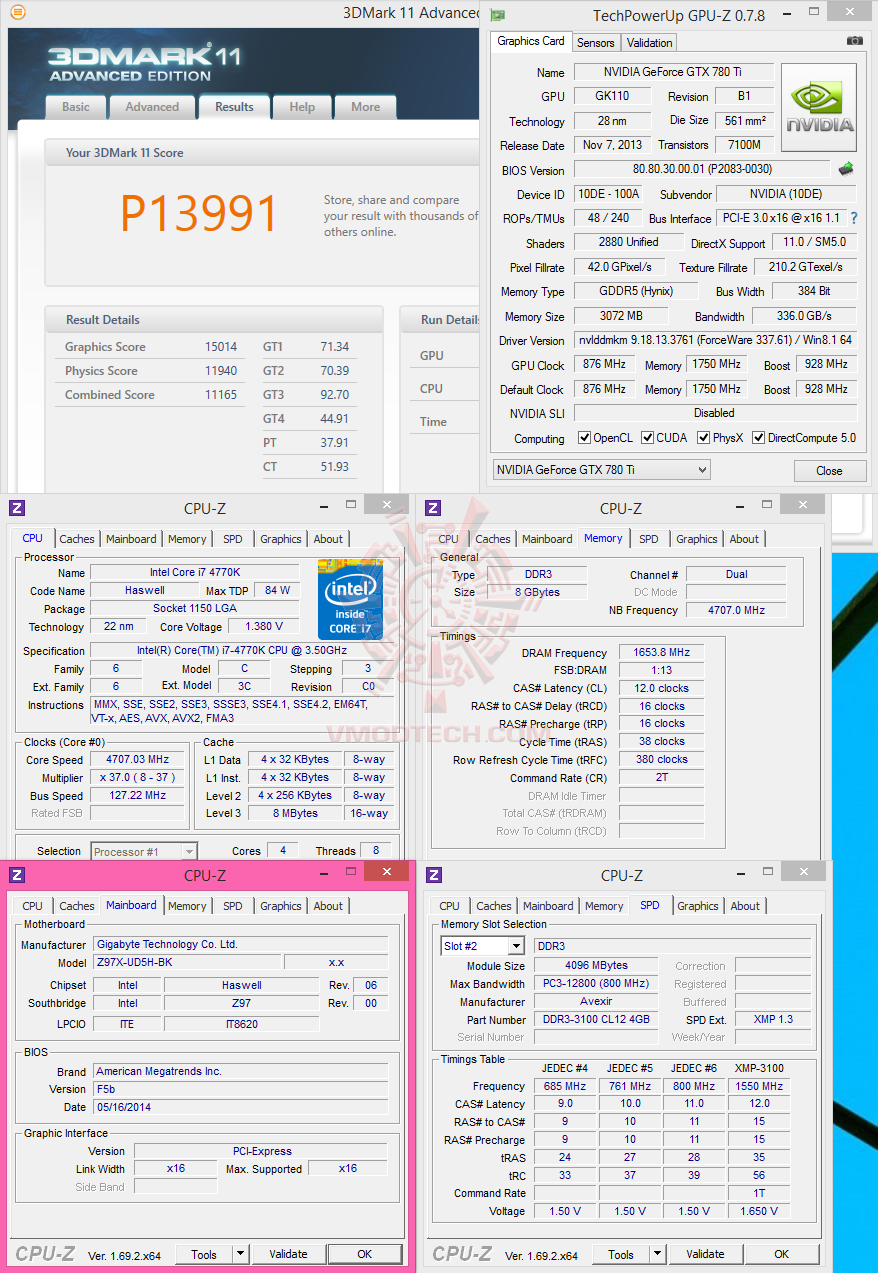

3DMark 11

11 GIGABYTE GA Z97X UD5H BK Motherboard Review

3DMark (2013)

13 GIGABYTE GA Z97X UD5H BK Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set GIGABYTE GA Z97X UD5H BK Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 GIGABYTE GA Z97X UD5H BK Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 54.7 FPS

AquaMark3 HWBOT edition

15 GIGABYTE GA Z97X UD5H BK Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss GIGABYTE GA Z97X UD5H BK Motherboard Review

Settings

16 set GIGABYTE GA Z97X UD5H BK Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 GIGABYTE GA Z97X UD5H BK Motherboard Review

แรงงงงงงงง

————————————————–

NB Freq. Faster more than CPU Freq. Settings

uncore GIGABYTE GA Z97X UD5H BK Motherboard Review

และขอปิดท้ายจริงๆด้วยความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

gigabyte z97x ud5h bk GIGABYTE GA Z97X UD5H BK Motherboard Review

dsc 9089 GIGABYTE GA Z97X UD5H BK Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE GA-Z97X-UD5H-BK ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและเล่นเกมส์ในแบบจัดเต็มทุกรูปแบบ โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,707MHz Bclk 127.22MHz NB Freq. 4,707MHz DDR3 3,307MHz 12-16-16-38-2T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง ส่วนทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง และปิดท้ายด้วยการรับประกันหลังการขายระดับเทพ เคลมกันรวดเร็วแบบไม่ต้องรอนาน แถมยังรับประกันคุณภาพสุดเทพที่ยาวนานถึง 5 ปีเต็ม ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 6,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best GIGABYTE GA Z97X UD5H BK Motherboard Reviewvmod award value best GIGABYTE GA Z97X UD5H BK Motherboard Reviewvmod award innovation best GIGABYTE GA Z97X UD5H BK Motherboard Review

.
