GIGABYTE H67A-UD3H Motherboard Review

/ บทความโดย: idirex2000 , 11/01/2011 00:22, 5,639 views / view in EnglishEN
«»
Share

h67a ud3h GIGABYTE H67A UD3H Motherboard Review

สวัสดีอีกครั้งครับเพื่อนๆวัยรุ่นขาโจ๋ที่รักทุกท่าน เราเจอกันอีกแล้วน่ะครับสำหรับบทความต่างๆที่ทาง Vmodtech.com ได้ทำการรีดเค้นประสิทธิภาพสูงสุดของสถาปัตยกรรม 32nm ตัวใหม่ของทางอินเทลโค้ดเนมว่า Sandy Bridge ทั้งตัว Core i7 2600k และ ตัว Core i5 2500k แล้วน่ะครับหรือรับชมรายละเอียดเกี่ยวกับสถาปัตยกรรม Sandy Bridge จากบทความนี้ The Sandy Bridge Review: Intel Core i7-2600K and Core i5-2500K Tested อย่างละอียดกันแล้วใช่ไหมครับและวันนี้ผมจะนำเสนอรีวิวมาเธอร์บอร์ดจากแบรนด์ยักษ์ใหญ่ GIGABYTE เช่นเคยครับมาในรุ่น GIGABYTE H67A-UD3H ตัวอักษรหน้าเปลี่ยนจากตัว P เป็นตัว H ครับซึ่งตัว H67 นั้นเพื่อนๆสามารถเสียบจอออนบอร์ดได้ครับโดยอินเทลได้ใส่เทคโนโลยี Intel® HD Graphics support มาให้ครับเอาใจวัยรุ่นอย่างเราจริงๆเลยครับเพราะประสิทธิภาพนั้นแรงกว่าการ์ดจอรุ่นเล็กๆราคาถูกอีกครับแถมเวลาเราดูหนังก็สามารถถอดรหัสได้ดีเยี่ยมอีกด้วยครับ แต่ในวันนี้ผมขอทดสอบโดยเสียบการ์ดจอ HD5870 เทสตลอดการทดสอบโดยใช้ค่า Default Speed ตลอดการทดสอบครับและค่า Core Clock ของ CPU ผมก็ใช้ค่า Default Speed ตลอดการทดสอบเช่นกันเพราะว่า ณ.เวลาที่ผมทำการทดสอบ Bios ยังไม่สามารถปรับค่าตัวคูณของ Core i5 2500k ได้ครับแม้ว่าผมจะลองทำการ Flash Bios เป็นตัวเบต้าแล้วก็ตามยังไม่สามารถปรับตัวคูณได้ครับ ดังนั้นในวันนี้ผมจึงต้องทำการทดสอบโดยยืนที่ค่า Default ตลอดการทดสอบครับแต่ผมสังเกตดูรูปทรงมาเธอร์บอร์ดแล้วน่าจะปรับค่าตัวคูณได้ในระยะเวลาอันใกล้นี้ละครับเพราะมองๆ Layout บอร์ดแล้วแรงแน่ๆครับ

เดี๋ยวเรามาดู Specification จากหน้าเว็บของ Gigabyte กันก่อนครับ

spec GIGABYTE H67A UD3H Motherboard Review

เกรินมาพักใหญ่ๆแล้วครับเดี๋ยวเราไปรับชมรายละเอียดเกี่ยวกับตัวมาเธอร์บอร์ด GIGABYTE H67A-UD3H ตัวสวยกันก่อนน่ะครับ

.

————————————————–

.

Package

dsc 0001 GIGABYTE H67A UD3H Motherboard Review

ด้านหน้ากล่องสวยงามเน้นสีฟ้าขาวสไตล์คุ้นเคยสำหรับ GIGABYTE ครับมีเลข3ตัวเบ้อเริ่มเลยครับ

dsc 0002 GIGABYTE H67A UD3H Motherboard Reviewทางด้านหลังบอกคุณสมบัติครบถ้วนเลยครับแบบนี้อนาคตต้องแรงแน่ๆครับ

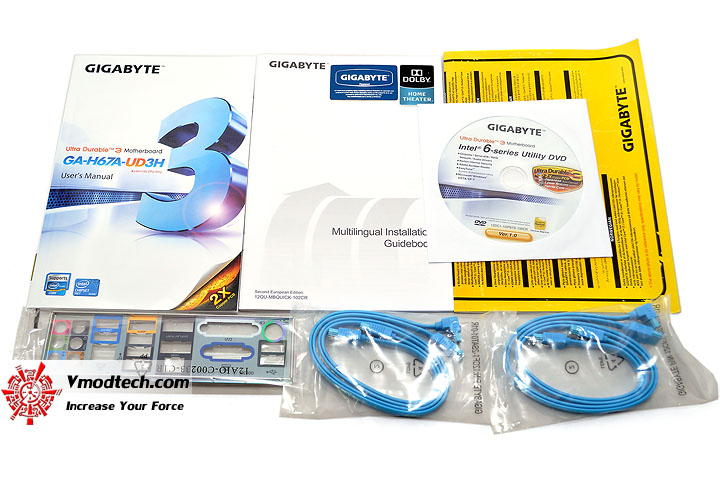

dsc 0003 GIGABYTE H67A UD3H Motherboard Review

อุปกรณ์ที่แถมมาให้ในกล่องเยอะแยะเลยครับ

.

————————————————–


.

Motherboard Appearance

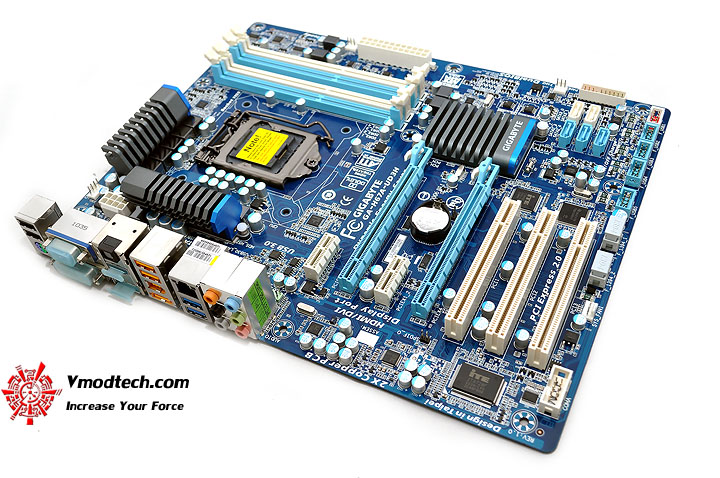

dsc 0004 GIGABYTE H67A UD3H Motherboard Review

dsc 0005 GIGABYTE H67A UD3H Motherboard Reviewสวยงามมากครับมาเธอร์บอร์ดสีฟ้าสไตล์ GIGABYTE ตัวแรงเช่นเคยครับ

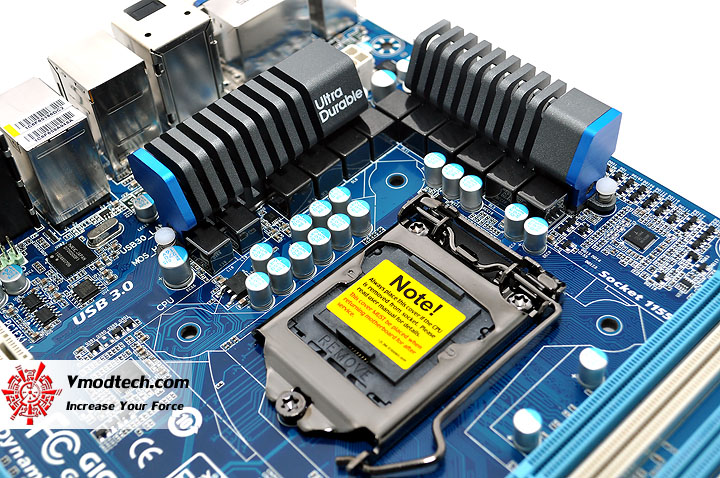

dsc 0006 GIGABYTE H67A UD3H Motherboard Reviewภาคจ่ายไฟอัดแน่นมา 12เฟสพร้อมด้วยเทคโนโลยีระบายความร้อน Ultra Durable3 อันโด่งดังครับ

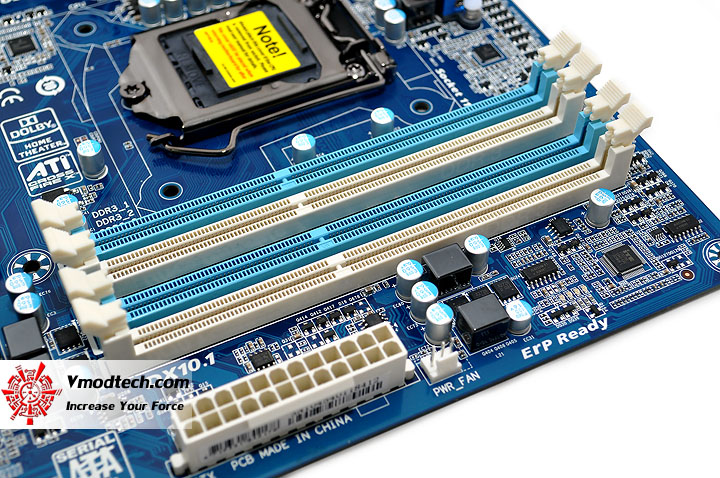

dsc 0007 GIGABYTE H67A UD3H Motherboard ReviewDual Channel 4แถวสีฟ้าสลับขาวเช่นเดิมครับสำหรับ Platform ใหม่ LGA1155

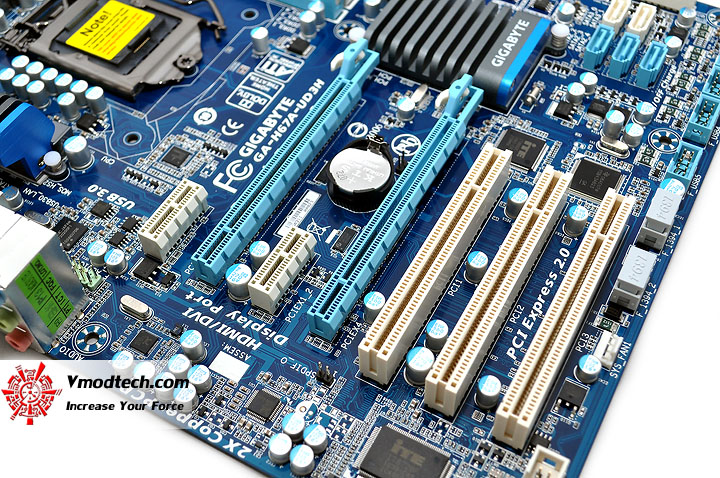

dsc 0008 GIGABYTE H67A UD3H Motherboard Reviewช่อง PCI-e X16 สีดำ 1ช่องแล ะPCI-e X4 ที่รองรับทั้งโหมด CrossfireX เมื่อเราเสียบการ์ด2ใบจะวิ่งที่ X16-X4 ทั้งสองช่องครับตามด้วยช่อง PCI-e X1 อีก 2ช่อง และ PCI 32bit อีก 3ช่อง

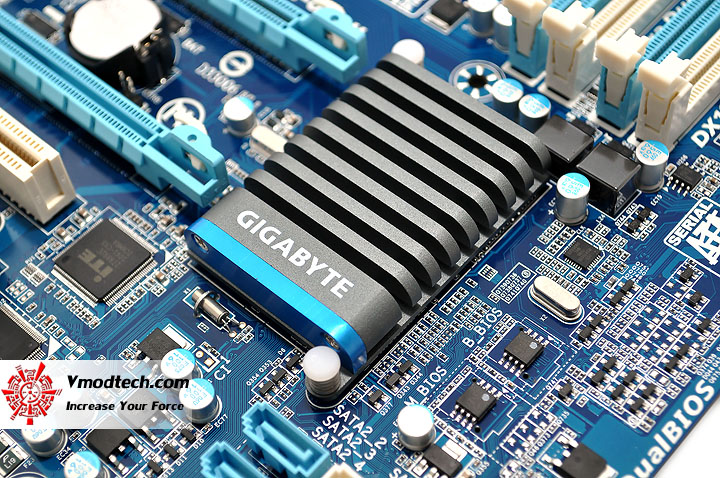

dsc 0009 GIGABYTE H67A UD3H Motherboard Reviewฮีทซิ้งค์ชิปเซ็ท H67 มีสัญลักษณ์ GIGABYTE มีลายคาดสีน้ำเงินสวยงามมากครับตัดกับสีของมาเธอร์บอร์ดเลยครับ

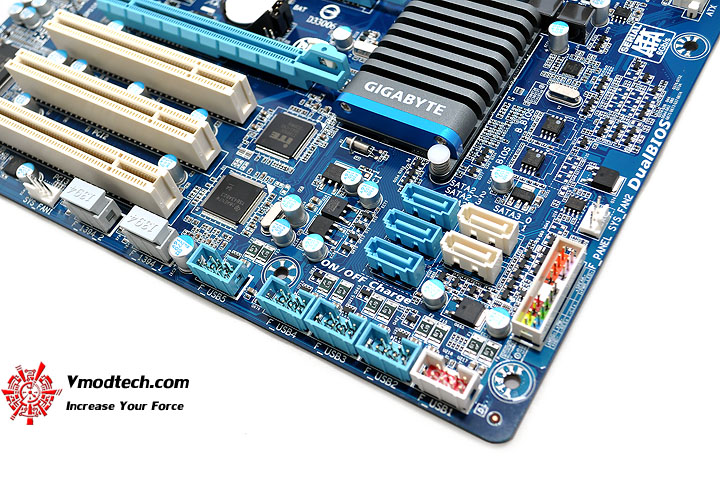

dsc 0010 GIGABYTE H67A UD3H Motherboard ReviewSATA 3Gb/s สีฟ้า 3ช่อง ขนาบด้วย SATA 6Gb/s สีครีมอีก 2ช่อง

dsc 0011 GIGABYTE H67A UD3H Motherboard Review

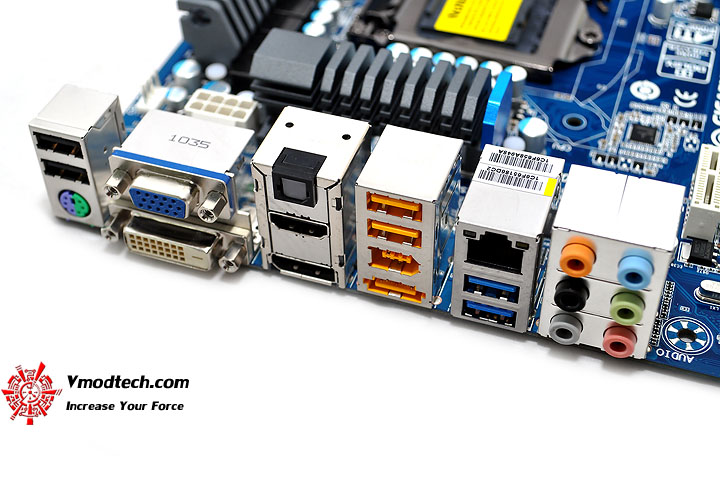

ช่องเสียบอุปกรณ์ด้านหลังจัดมาให้ครบกันเลยครับแถมช่อง D-Sub port 1ช่องตามด้วย DVI-D port 1ช่องและ USB3.0 มาอีก2ช่องด้วยครับ

.

————————————————–


.

System Configuration

.SYSTEMS
.CPU ..Intel® Sandy Bridge Core™ i5 2500K………..
.Motherboard ..Gigabyte H67A UD3H
.Memory ..Geil EVO II 2GB x 2
.Graphic Card
..AMD HD5870
.Harddisk ..WD 640 GB
.CPU Cooler ..Intel Stock Heatsink
.Power Supply ..Corsair TX850W
.Operation System
..Windows 7 Ultimate 32 bit

.

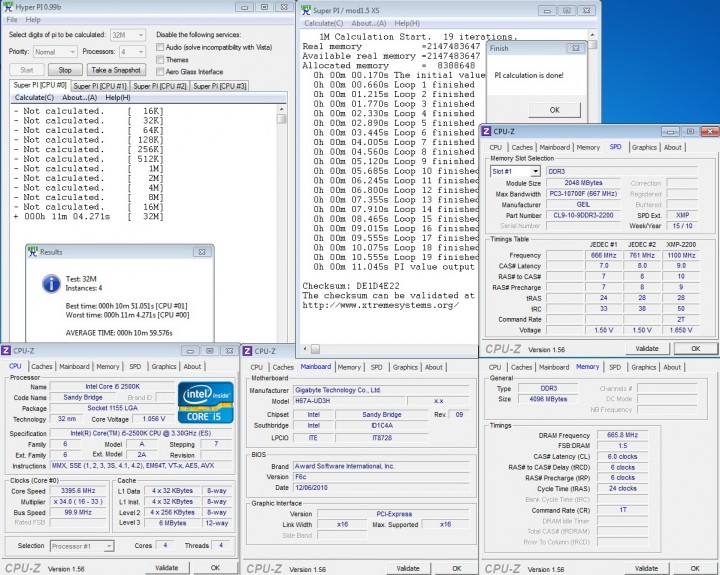

Hyperpi 32MB 4 Threads & Superpi 1MB 1 Threads

hyperpi 32mb 720x575 GIGABYTE H67A UD3H Motherboard Review

ไม่ต้องพูดอะไรมากครับสำหรับ Default ของเจ้า Sandy 2500K ผ่านสบายมากด้วยเวลาสิบวิเศษๆกับ 32 M Multi thread

.

————————————————–


.

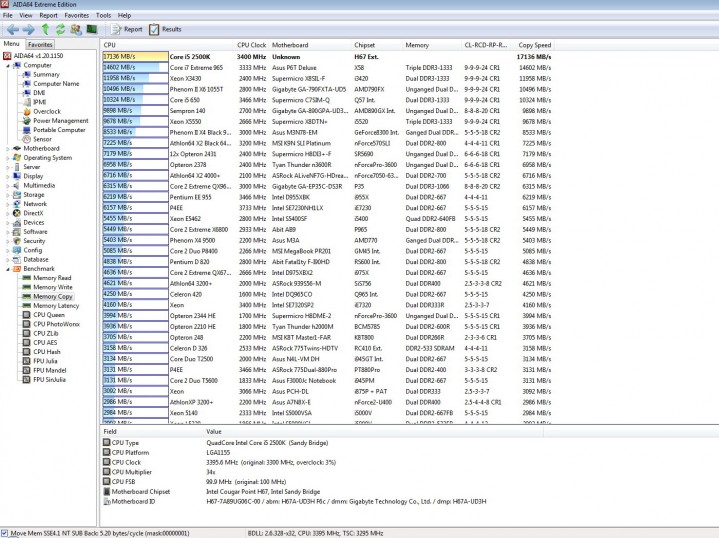

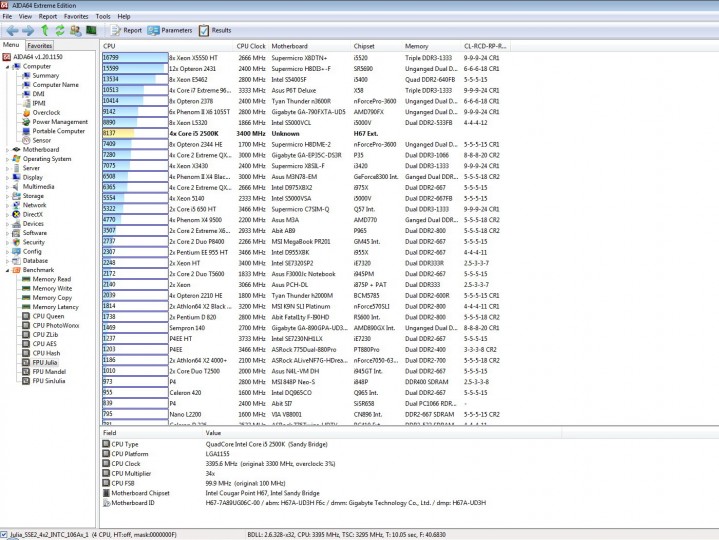

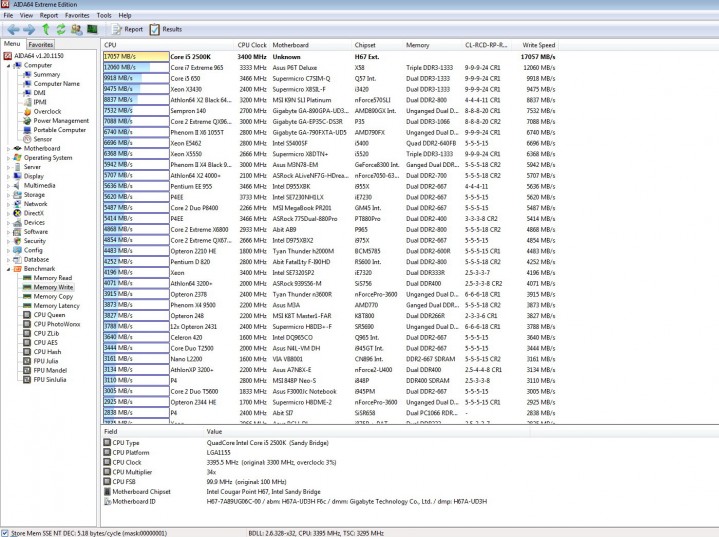

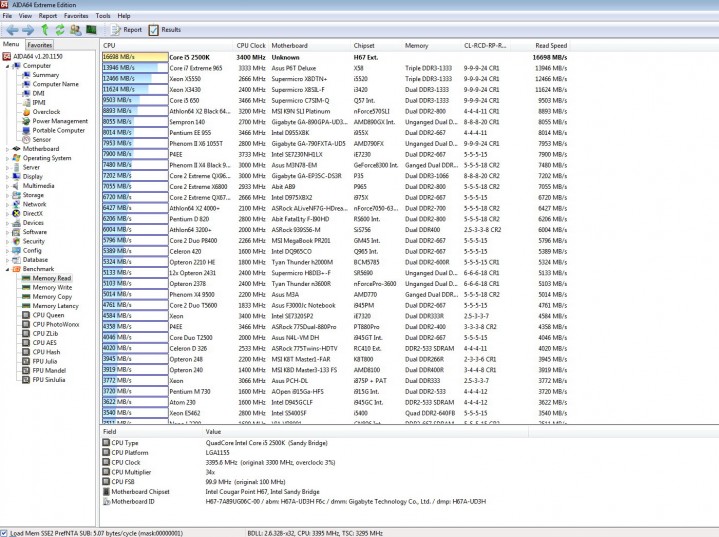

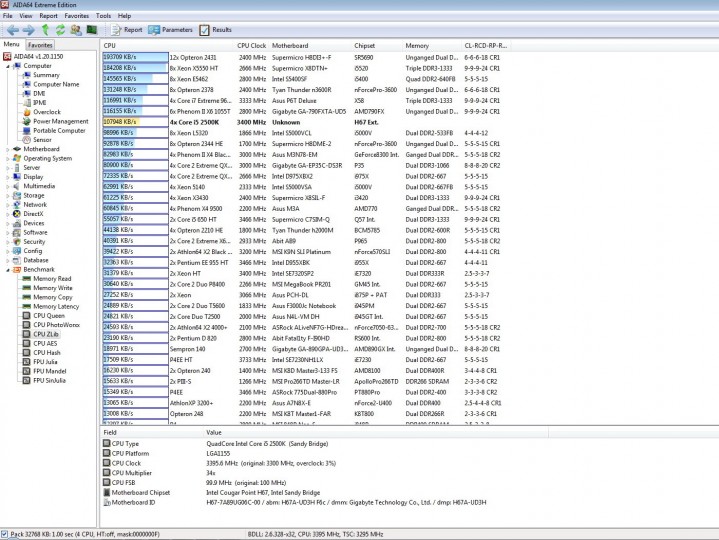

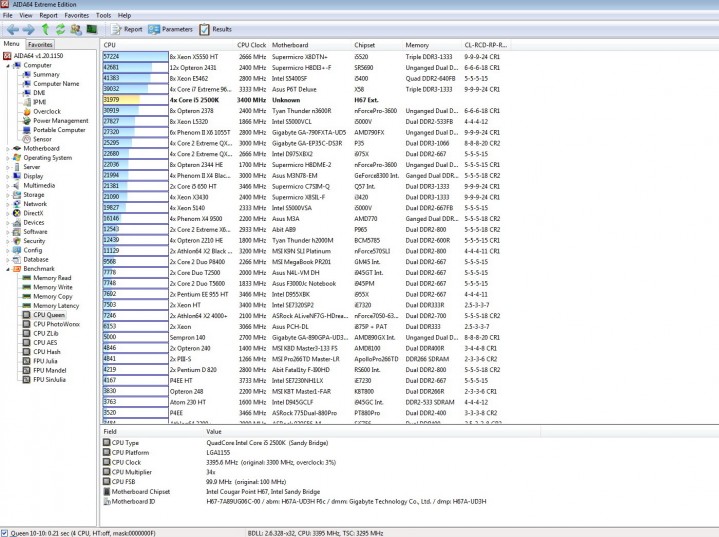

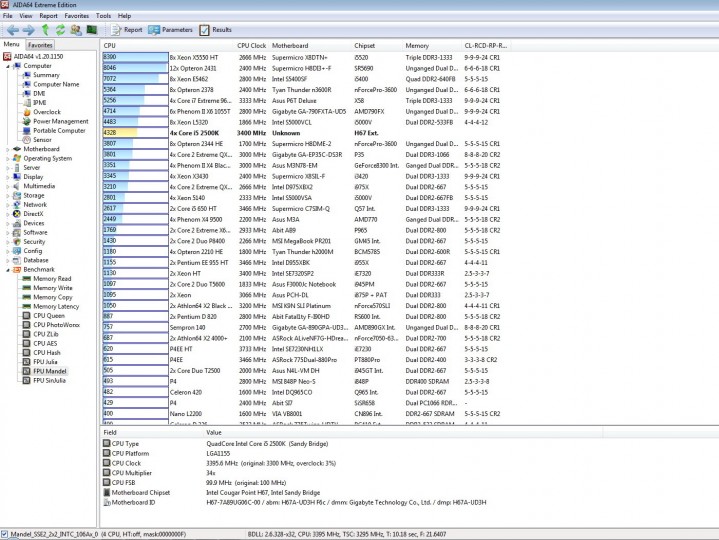

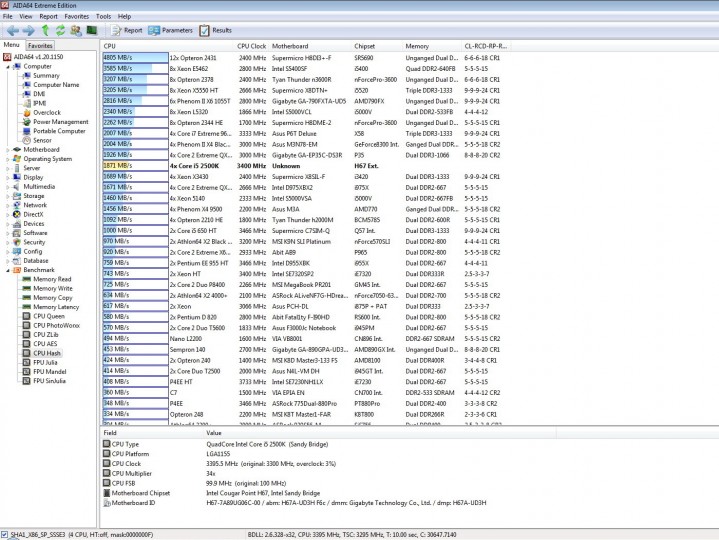

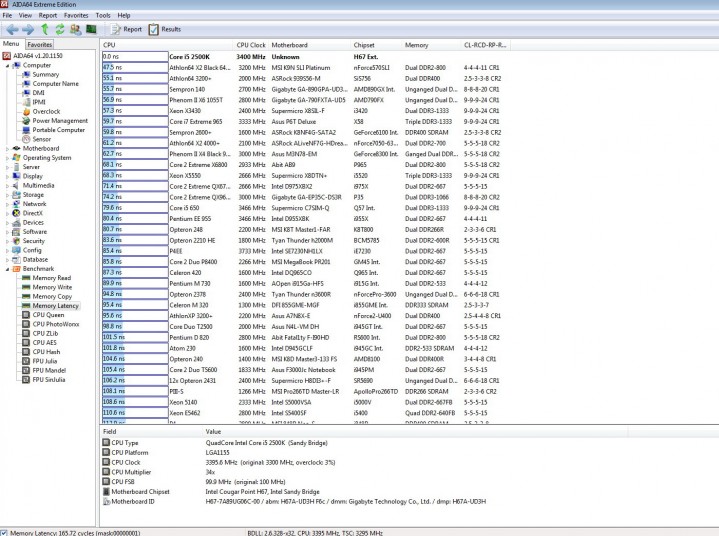

Aida64 Detail and Benchmark

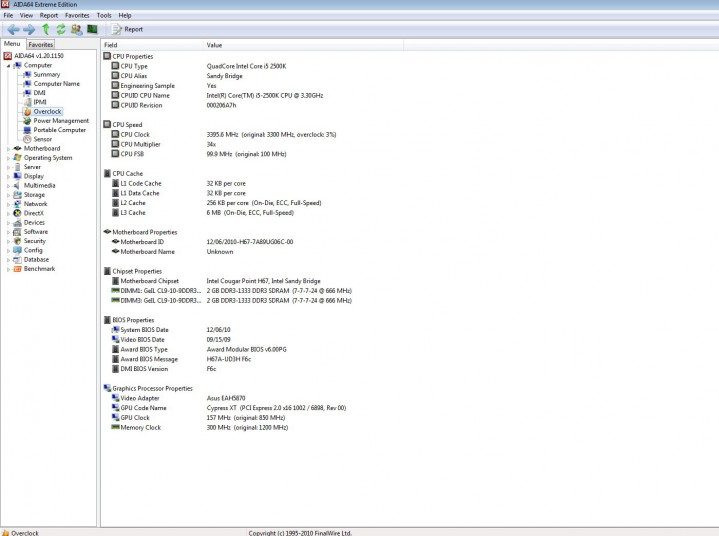

1 719x536 GIGABYTE H67A UD3H Motherboard Review

2 719x537 GIGABYTE H67A UD3H Motherboard Review

3 719x537 GIGABYTE H67A UD3H Motherboard Review

4 719x538 GIGABYTE H67A UD3H Motherboard Review

5 719x536 GIGABYTE H67A UD3H Motherboard Review

6 719x537 GIGABYTE H67A UD3H Motherboard Review

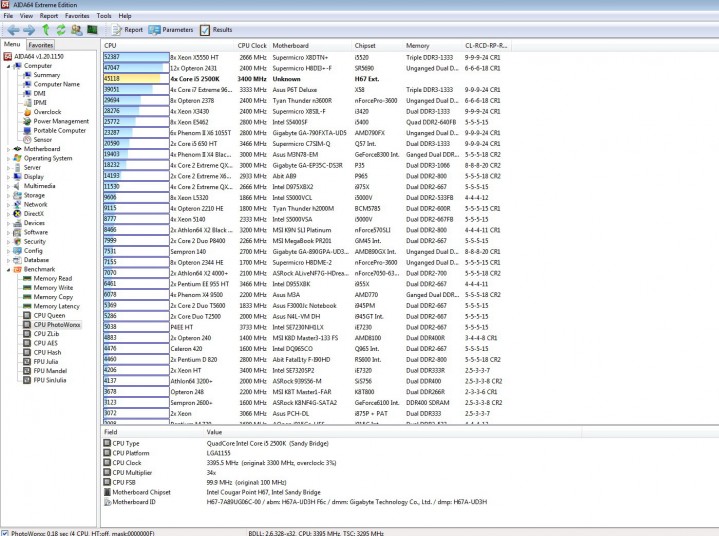

7 719x536 GIGABYTE H67A UD3H Motherboard Review

8 719x540 GIGABYTE H67A UD3H Motherboard Review

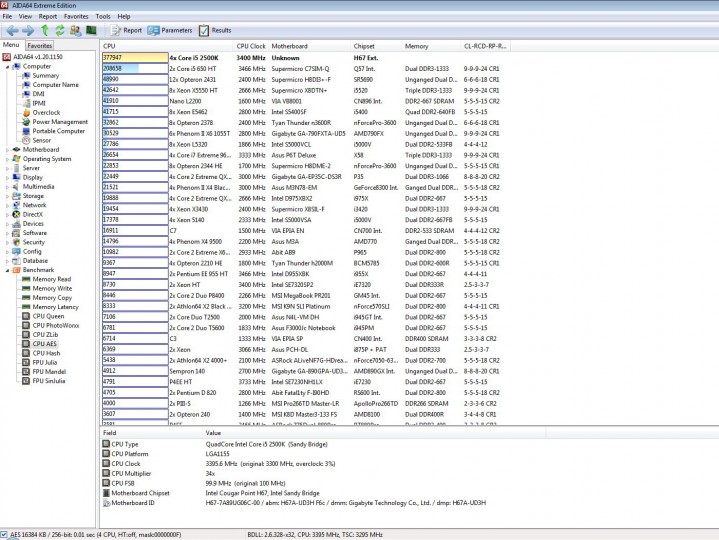

9 719x540 GIGABYTE H67A UD3H Motherboard Review

10 719x540 GIGABYTE H67A UD3H Motherboard Review

11 719x540 GIGABYTE H67A UD3H Motherboard Review

12 719x540 GIGABYTE H67A UD3H Motherboard Review

13 719x540 GIGABYTE H67A UD3H Motherboard Review

14 GIGABYTE H67A UD3H Motherboard Review

พอใช้งานได้ครับสำหรับ Default ของ 2500K

.

————————————————–


.

General Benchmark

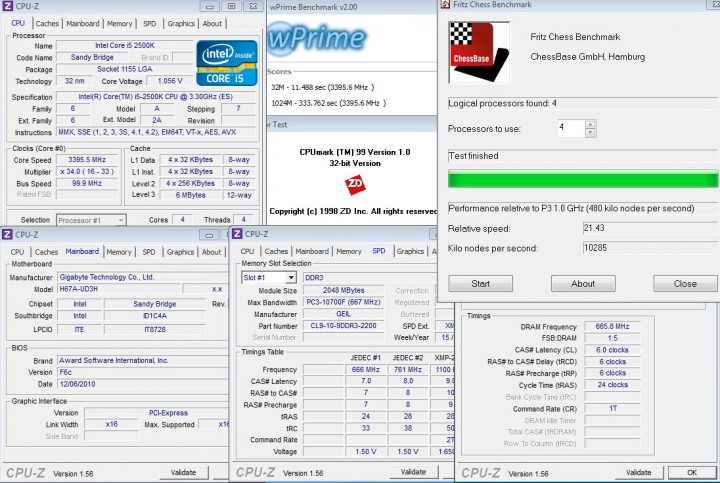

wPrime /Fritz Chess &CPUMark99

total 720x483 GIGABYTE H67A UD3H Motherboard Review

.

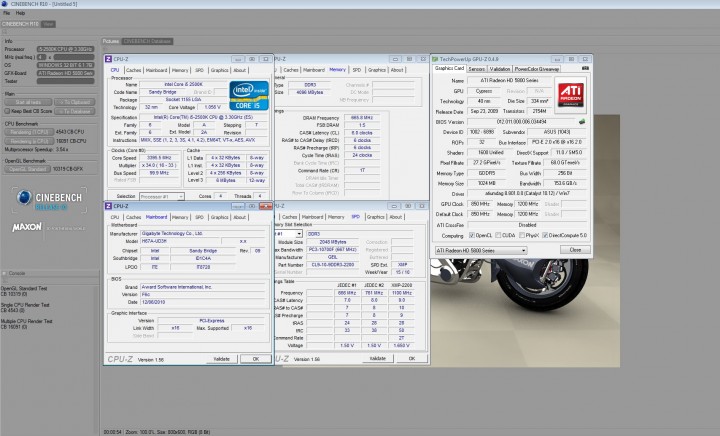

CINEBENCH R10

cinebench 10 720x436 GIGABYTE H67A UD3H Motherboard Review

.

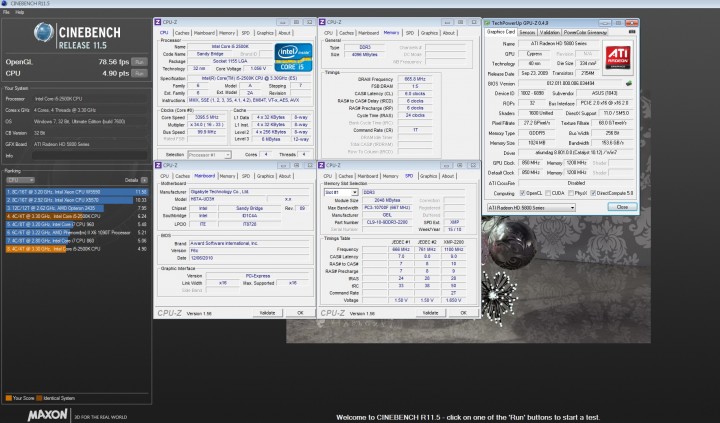

CINEBENCH R11.5

cinebench 11 720x423 GIGABYTE H67A UD3H Motherboard Review

.

cinebench 11a 720x419 GIGABYTE H67A UD3H Motherboard Review.

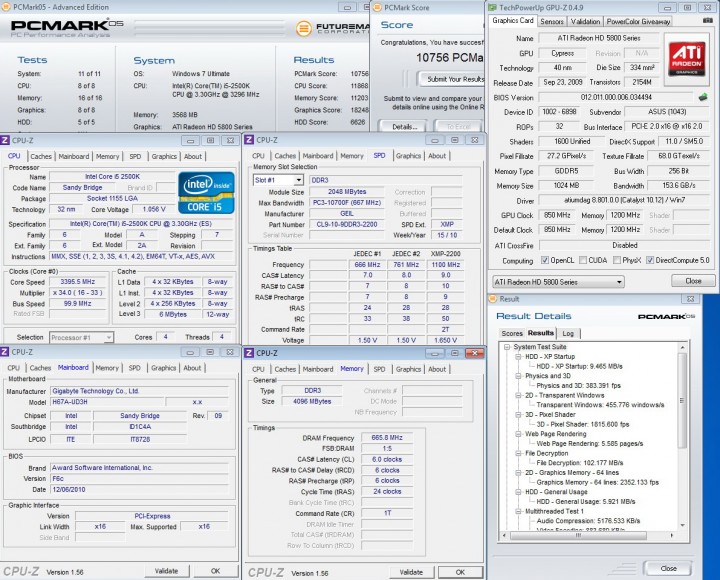

PCMARK05

pcmark05 720x580 GIGABYTE H67A UD3H Motherboard Review.

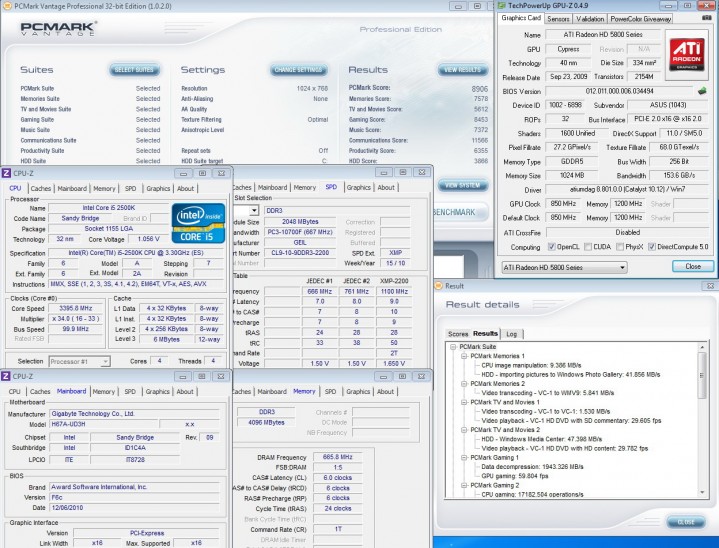

PCMARK VANTAGE

pcmark vantage 719x548 GIGABYTE H67A UD3H Motherboard Review.
ผลงานกับ Benchmark ทั่วๆก็สามารถทำได้ดีครับ ไม่เสียแรงที่เป็น CPU Generation ใหม่ อิอิ

.

————————————————–


.

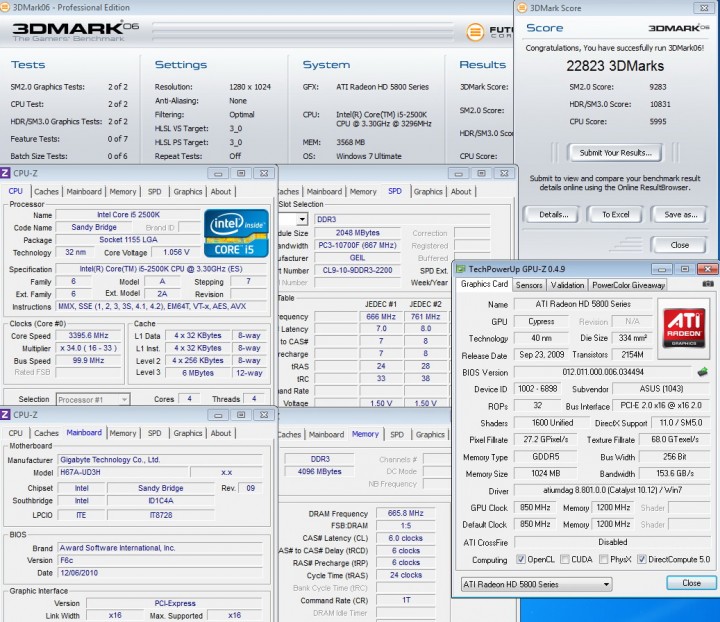

3DMARK06

06 720x622 GIGABYTE H67A UD3H Motherboard Review.

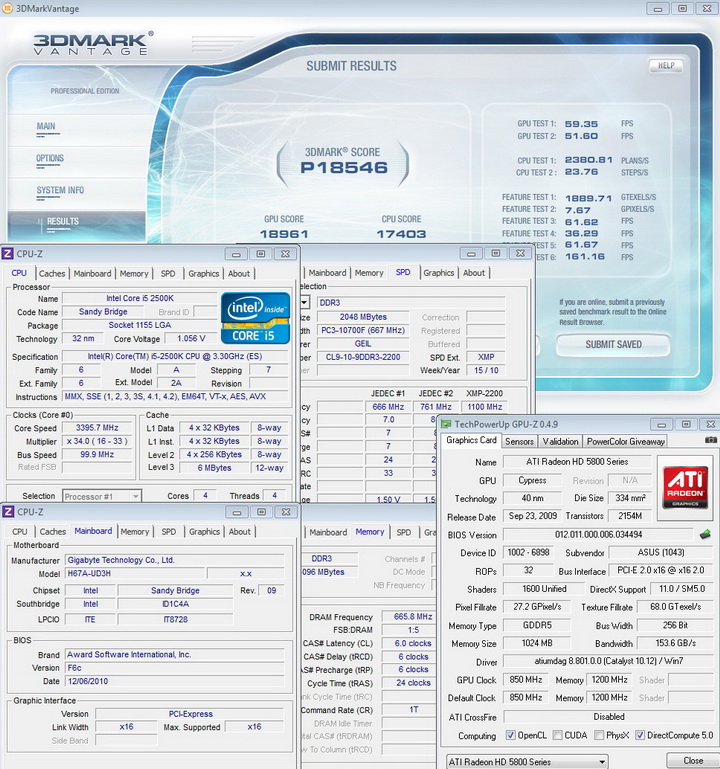

3DMARK VANTAGE

vantage1 GIGABYTE H67A UD3H Motherboard Review.

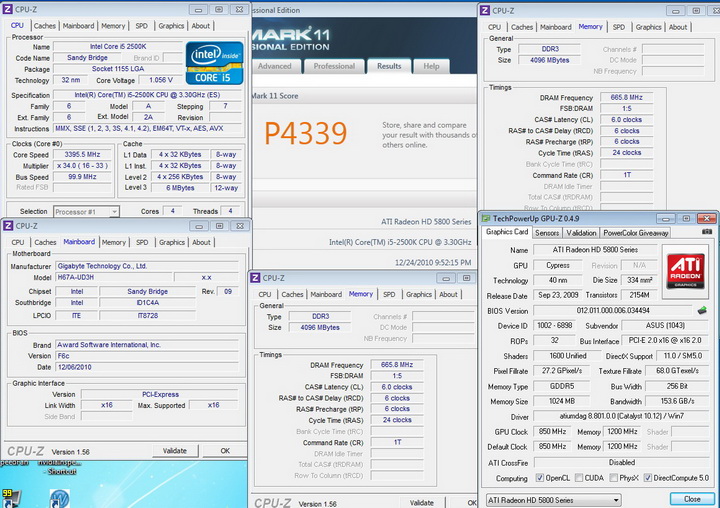

3DMARK 11

3d11 GIGABYTE H67A UD3H Motherboard Review.

ไม่ใช่ย่อยเลยนะครับสำหรับ Default ของ Core i5 2500K กับ Benchmark เมื่อจับมือกับการ์ดแรงๆเมื่อปีที่แล้วอย่าง HD5870

.

————————————————–


.

GAME BENCHMARK

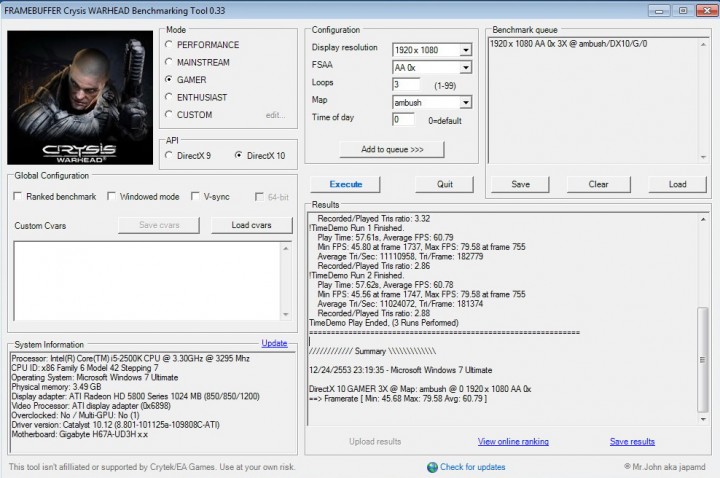

Crysis Warhead

crysis2 720x478 GIGABYTE H67A UD3H Motherboard Review.
เจ๋งเลยครับ ที่ความละเอียดระดับ 1080 ที่ AA00X

.

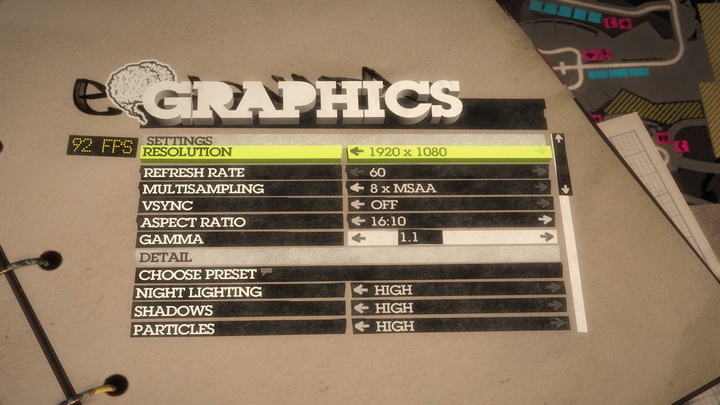

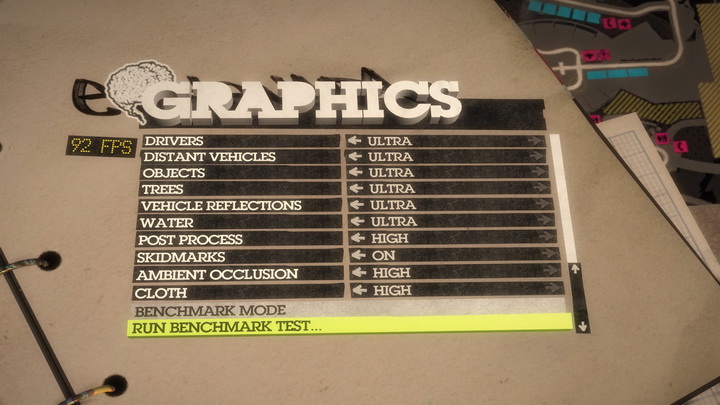

Dirt2 DX11 Benchmark

dirt2 game 2010 12 24 23 08 35 95 GIGABYTE H67A UD3H Motherboard Review

dirt2 game 2010 12 24 23 08 43 11 GIGABYTE H67A UD3H Motherboard Review

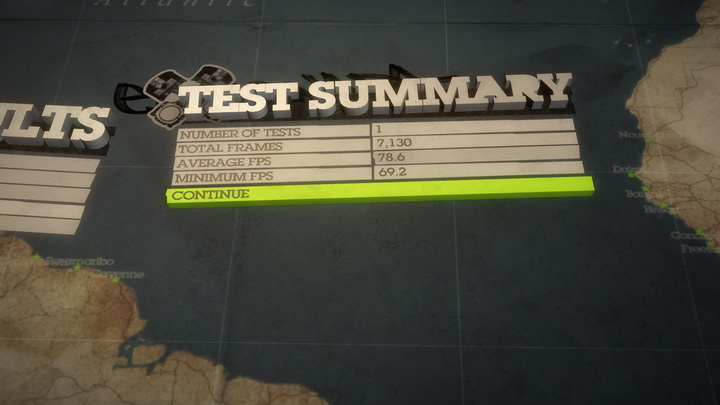

dirt2 game 2010 12 24 23 14 31 19 GIGABYTE H67A UD3H Motherboard Review

.
กดไปเจ็ดสิบกว่าเฟรมต่อนาที ลื่นปรื๊ดทีเดียว

.

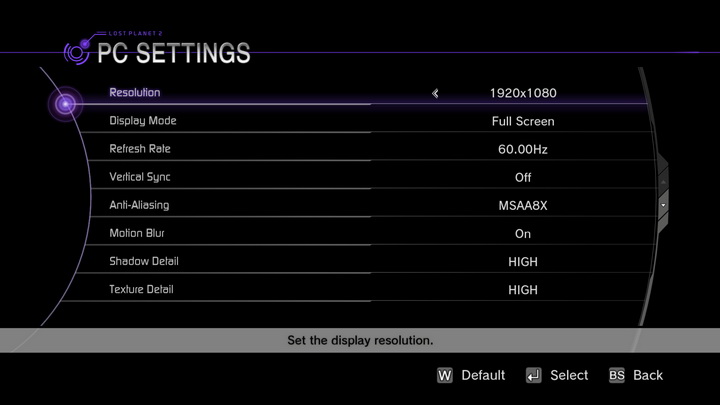

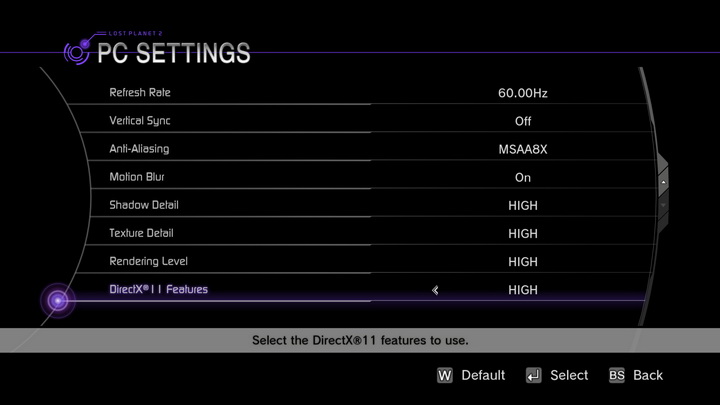

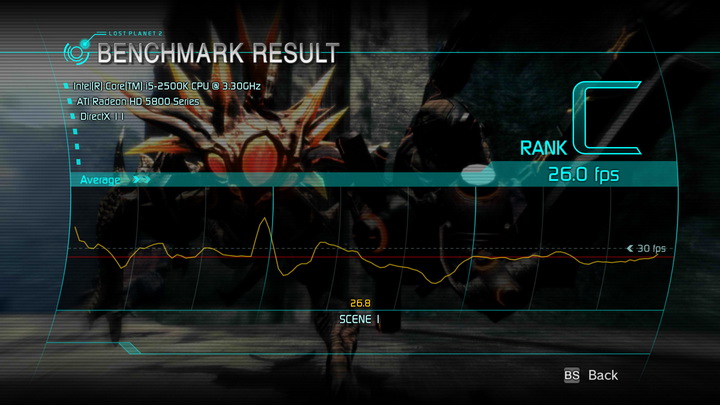

Lost Planet 2 DX11 Benchmark

lp2dx11 2011 01 07 01 45 34 96 GIGABYTE H67A UD3H Motherboard Review

lp2dx11 2011 01 07 01 45 39 75 GIGABYTE H67A UD3H Motherboard Review

lp2dx11 2010 12 25 04 32 03 92 GIGABYTE H67A UD3H Motherboard Review

.
อาจจะมีกระตุกบ้างเป็นบางช่วง นะครับ ต้องยอมรับว่าการ์ดที่ใช้เทสนั้นอาจจะอ่อนไปนิดนึง

.

————————————————–


.

Conclusion

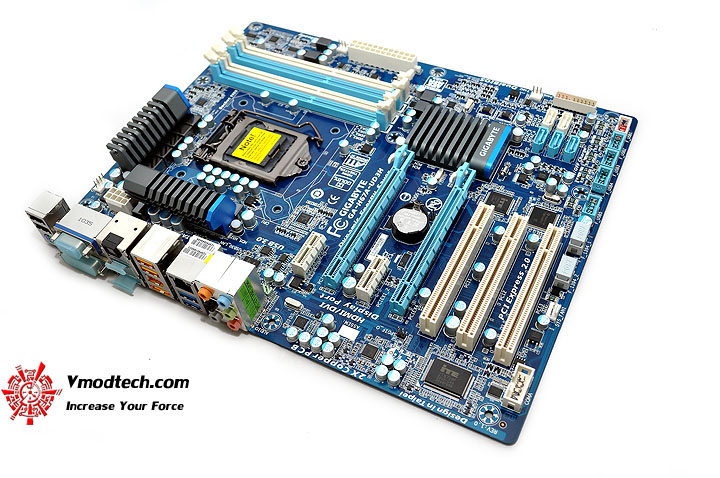

dsc 0012 GIGABYTE H67A UD3H Motherboard Reviewผ่านตาไปอีกบอร์ดแล้วนะครับสำหรับ GIGABYTE H67A-UD3H Motherboard สีอนุรักษ์นิยมของทาง Gigabyte เองคือสีฟ้า กับฟีเจอร์ครบครันทุกความต้องการขั้นพื้นฐานกันเลยครับ จุดเด่นของบอร์ดที่ใช้ Chipset H67 คือจะมี Port VGA Output อยู่ ซึ่งเมื่อใช้งานร่วมกับ Sandy Bridge แล้ว ก็สามารถใช้ความสามารถของ Intel HD Graphic บน CPU เองช่วยในการแสดงผล ซึ่งความสามารถของ Intel HD Graphic นั้นก็สามารถเล่นเกมส์ Online ได้อย่างสบายๆครับ เอาเป็นว่าถ้าใครมองถึงการอัพเกรดชุดที่ใช้งานอยู่ในปัจจุบัน ก็ลองมอง Mother Board ตัวนี้อีกตัวครับ ได้ข่าวว่าราคาก็ไม่ได้แพงมากจนเกินไป ลาไปก่อน พบกันอีกรีวิวหน้าครับ

.

ขอบคุณ

Intelvmod award performance good GIGABYTE H67A UD3H Motherboard Review

.
