GIGABYTE H81 AMP-UP Motherboard Review

/ บทความโดย: tpp , 03/01/2014 00:02, 5,187 views / view in EnglishEN
«»
Share

.

.Motherboard Appearance

1 GIGABYTE H81 AMP UP Motherboard Review

กล่องบรรจุของ Motherboard GIGABYTE H81 AMP-UP นั้นเป็นกล่องแบบต้นทุนต่ำเพื่อบีบให้ราคาขายไม่สูงจนเกินไปนัก

2 GIGABYTE H81 AMP UP Motherboard Review

อย่างที่ได้กล่าวไปตอนต้นแล้วว่า GIGABYTE H81 AMP-UP นั้นออกแบบมาเพื่อให้เสียงดีกว่าบอร์ดทั่วๆ นอกจากนั้นแล้วยูสเซอร์สามารถเลือกสรร OP Amp มาเปลี่ยนแนวเสียงตามที่ชอบได้อีกด้วยนะ

3 GIGABYTE H81 AMP UP Motherboard Review

ด้านหลังกล่องมีการระบุรายละเอียดและเลย์เอาท์ทางกายภาพของบอร์ดไว้ด้วย

4 GIGABYTE H81 AMP UP Motherboard Review

คู่มือ สาย SATA สองเส้น แผ่น Driver และ Bracket IO ด้านหลัง

5 GIGABYTE H81 AMP UP Motherboard Review

GIGABYTE H81 AMP-UP นั้นเป็นบอร์ดที่ยาวปกติครับ แต่ด้านกว้างนั้นจะน้อยกว่าบอร์ด ATX ปกติประมาณหนึ่งนิ้วได้

6 GIGABYTE H81 AMP UP Motherboard Review

ด้านซ้ายของบอร์ดนั้นถือเป็นไฮไลท์ครับ ซึ่งโซนนี้จะเป็นศูนย์รวมของภาคเสียงทั้งหมด บริเวณด้านซ้ายของภายจะเป็นบริเวณที่ติดตั้ง OP AMP ซึ่งจุดนี้เราสามารถจัดหามาเปลี่ยนเพื่อให้แนวเสียงเป็นไปตามที่เราต้องการได้ ถัดมาจะเป็นสวิทซ์สองอันซึ่งเป็นตัวควบคุมการทำงานของเกนบู๊สของภาคขยายจากวงจรเพื่อให้เหมาะสมกับอุปกรณ์ปลายทางที่จะนำมาต่อเพื่อรับฟังเสียง ซึ่งเราสามารถลองเลือกได้ตามความเหมาะสมหน้างานเลย ไม่เสียหายครับ ซึ่งหากนำไปใช้งานกับหูฟังราคาแพงที่มีอิมพิแดนซ์ที่ซับซ้อนหรือมีอิมพิแดนซ์ที่สูงๆอาจจะต้องลองสลับสวิทซ์ดู และหากเอาไปต่อกับลำโพงคอมก็เช่นกันครับ ลองปรับดูว่าเสียงตรงไหนให้ผลลัพธ์ที่ดีกว่ากัน ถัดไปจะเป็น CAP นิชิคอนสีทองอร่าม ส่วนขวาสุดนั้นจะเป็นฝาครอบป้องกัน EMI ให้กับ ALC898 ซึ่งเป็น Audio Codec ครับ

7 GIGABYTE H81 AMP UP Motherboard Review

  1. 1 x PCI Express x16 slot, running at x16
  2. 3 x PCI Express x1 slots
    (The PCI Express slots conform to PCI Express 2.0 standard.)
  3. 2 x PCI slots
  4. 2 x SATA 6Gb/s connectors (SATA3 0/1)
  5. 2 x SATA 3Gb/s connectors (SATA2 2/3)

8 GIGABYTE H81 AMP UP Motherboard Review

สล๊อดแรมแบบ DDR3 รองรับบัส 1600/1333 MHz และสามารถรับความจุได้ 16 กิ๊กกาไบท์ครับ

9 GIGABYTE H81 AMP UP Motherboard Review

ฮีทซิ้งค์ระบายความร้อนบริเวณภาคจ่ายไฟ CPU

11 GIGABYTE H81 AMP UP Motherboard Review

12 GIGABYTE H81 AMP UP Motherboard Review

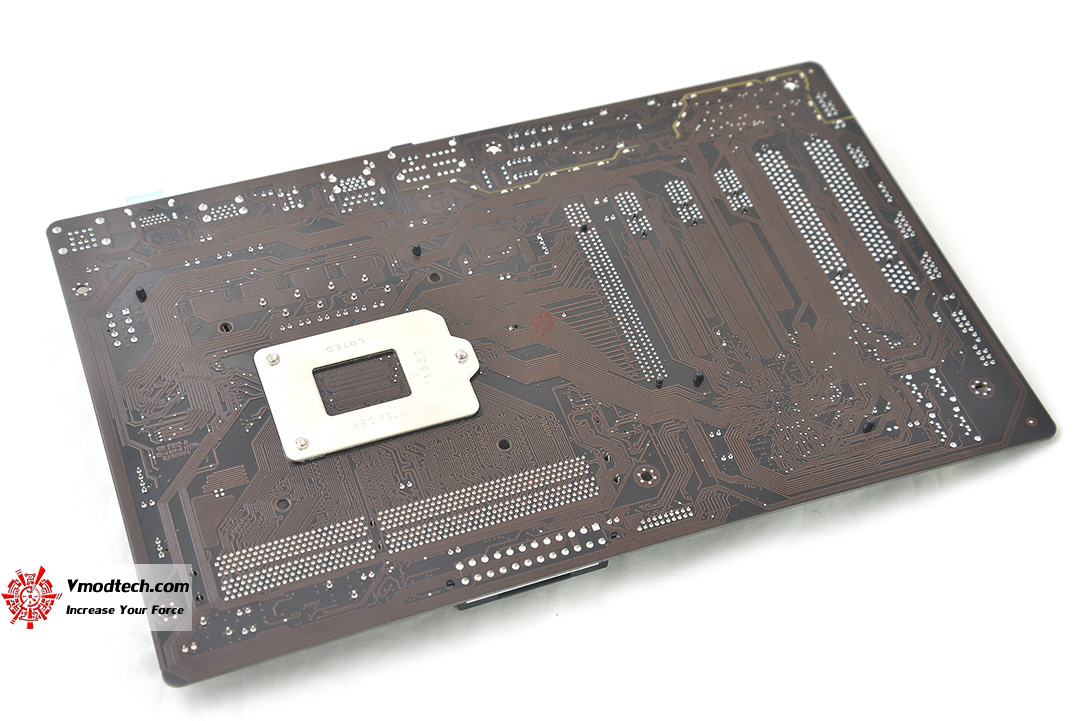

ด้านหลังโล่งๆครับแต่แอบเห็นการแยกลายวงจรและเดินไฟไว้ด้วย

10 GIGABYTE H81 AMP UP Motherboard Review

I/O port ด้านหลังจัดมาให้เหลือเฟือต่อการใช้งาน

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x HDMI port
  3. 4 x USB 3.0/2.0 ports
  4. 3 x USB 2.0/1.1 ports
  5. 1 x RJ-45 port
  6. 1 x optical S/PDIF Out connector
  7. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

.
