.…สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 33 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดที่ใช้ชิปเซตรุ่นน้องเล็กอย่าง Intel® H81 Chipset แต่กลับสามารถโอเวอร์คล็อคกันได้อย่างไม่ธรรมดา ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่มากันในรุ่นที่ชื่อว่า GIGABYTE H81M-S1 นะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ GIGABYTE H81M-S1

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

GIGABYTE H81M-S1 Appearance

Package & Bundle

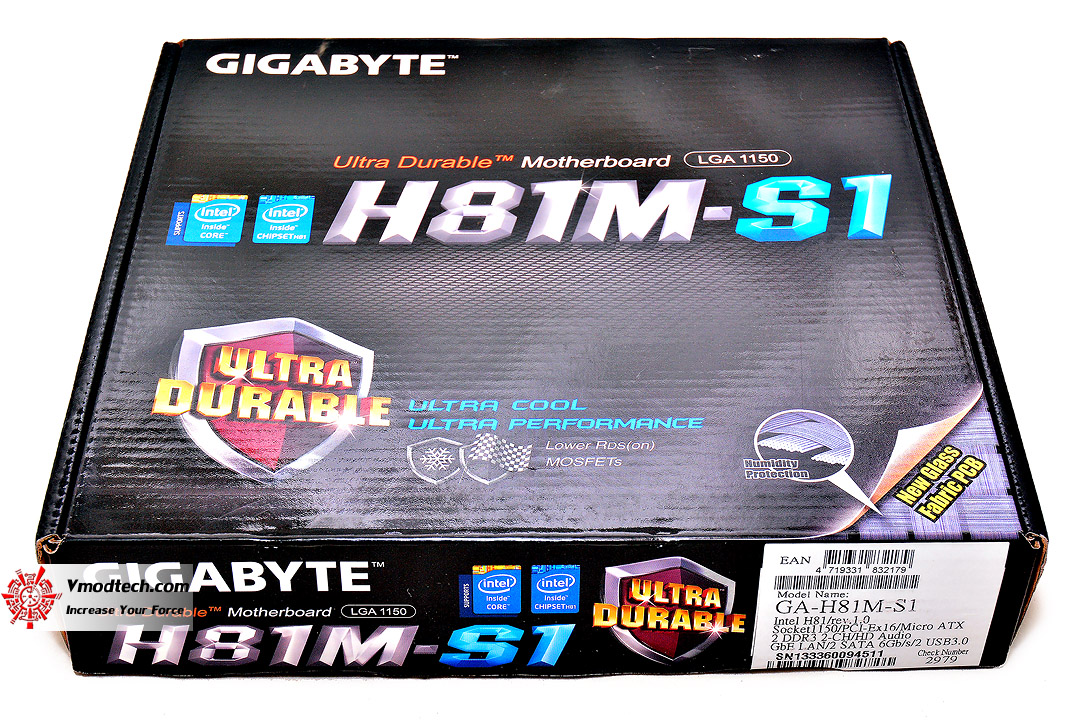

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำดุดันงดงามครับ

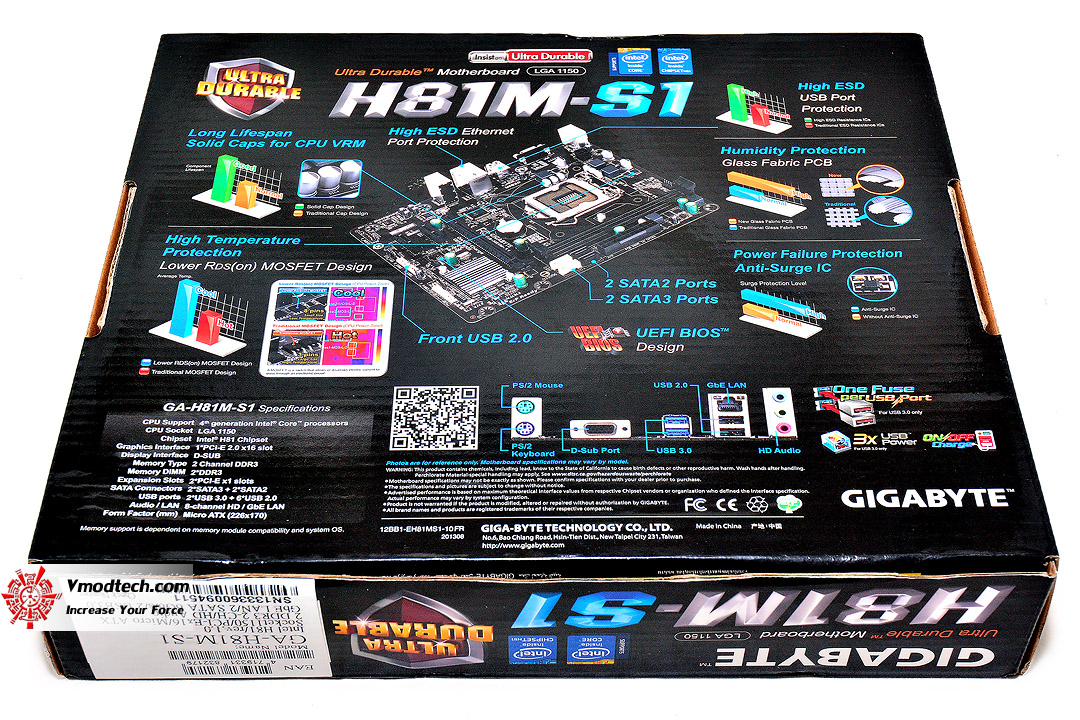

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

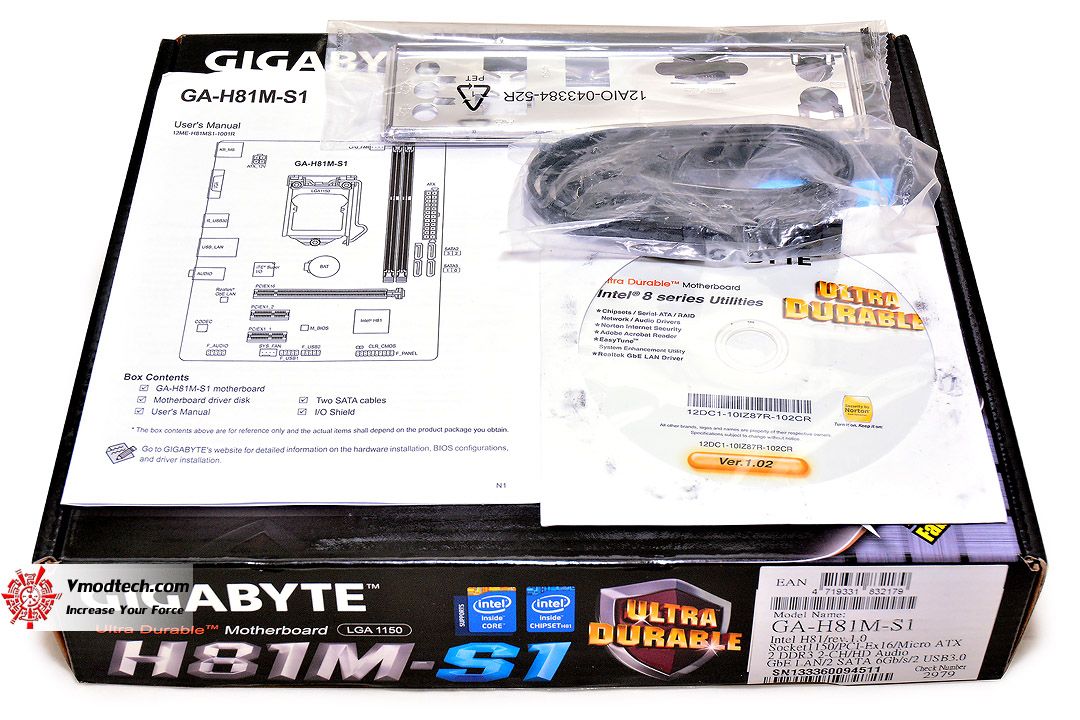

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

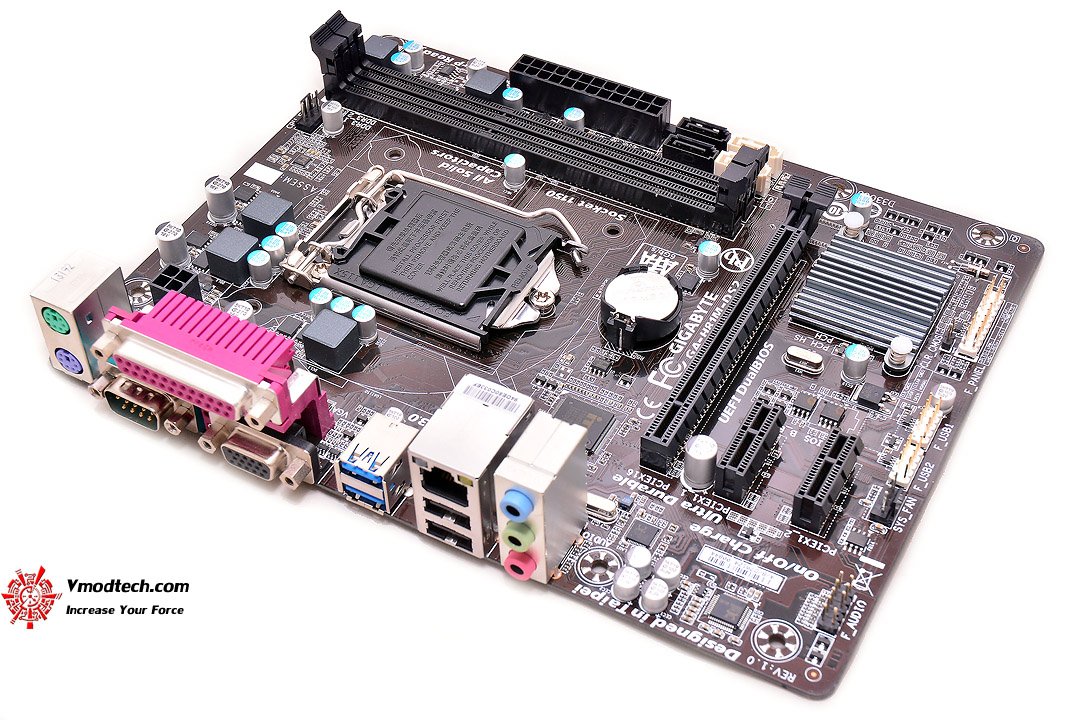

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลดำ ตามคอนเซปต์ของบอร์ดรุ่นประหยัดจาก GIGABYTE ครับ

งานดีและงดงามทุกมุมมองครับ

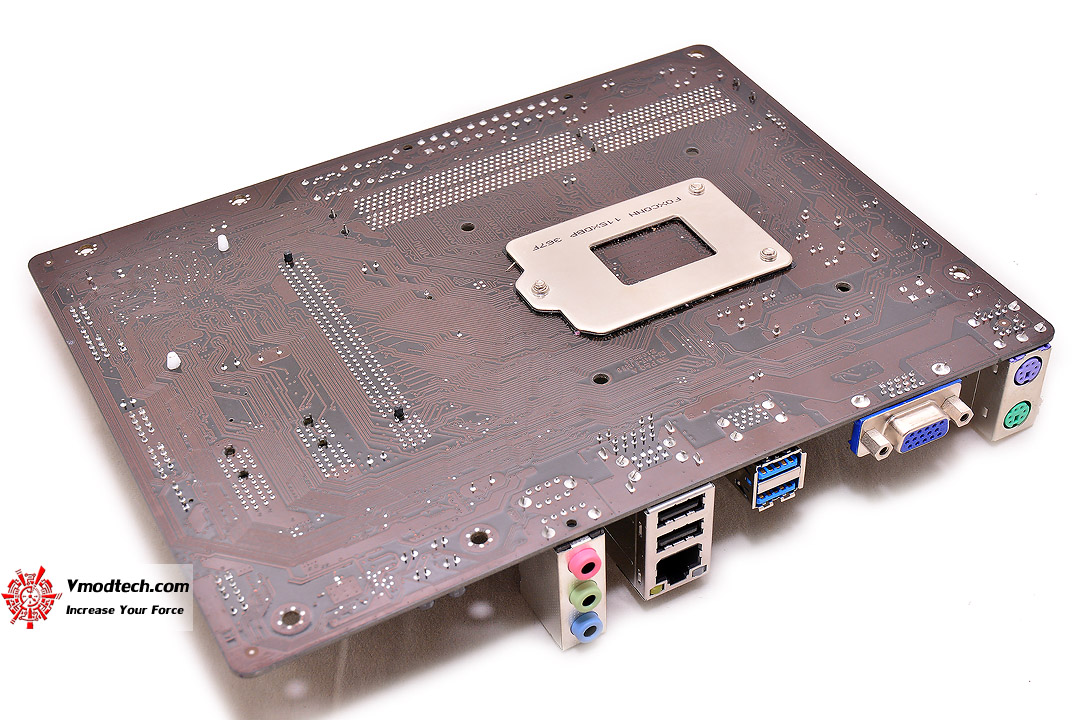

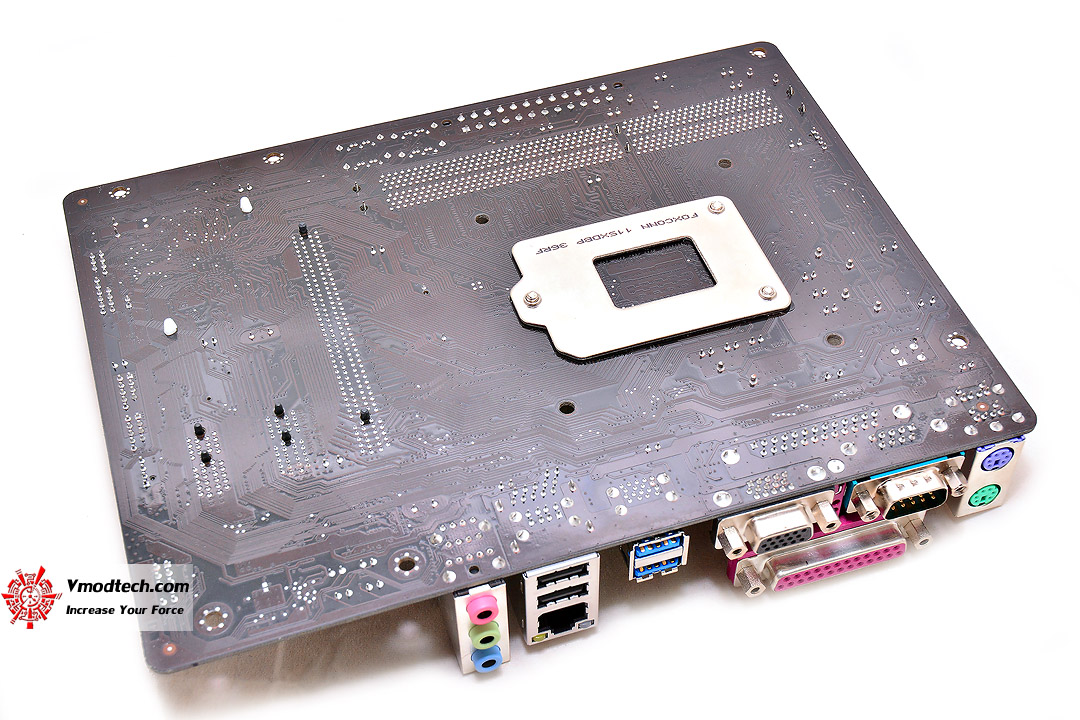

ด้านหลังบอร์ดครับ

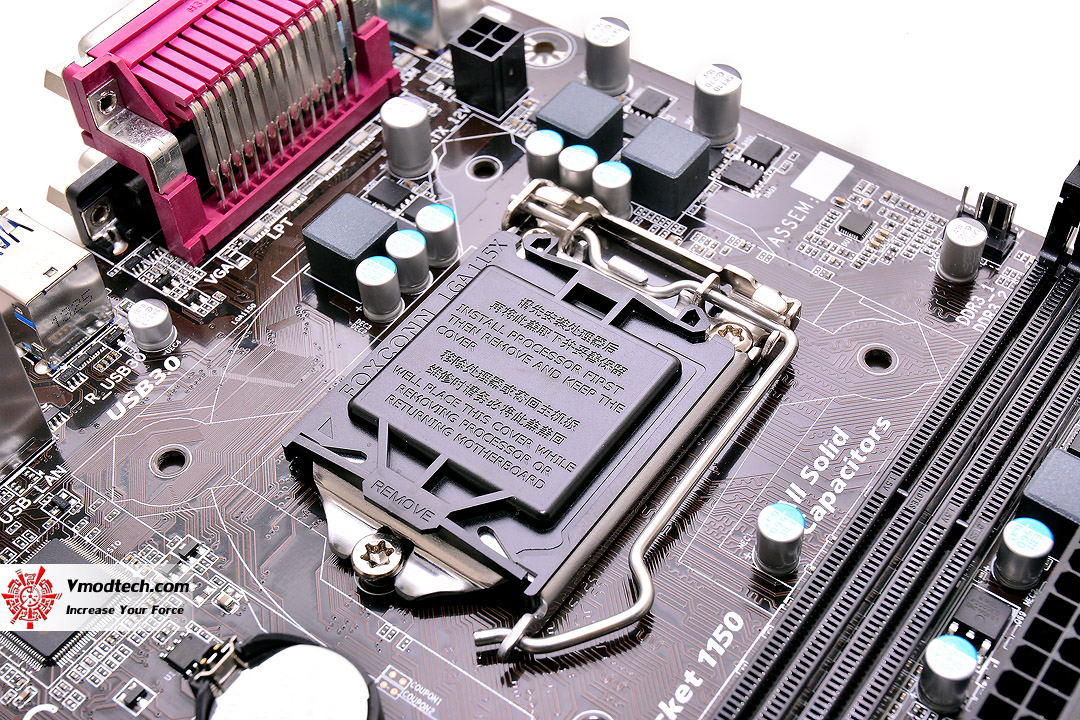

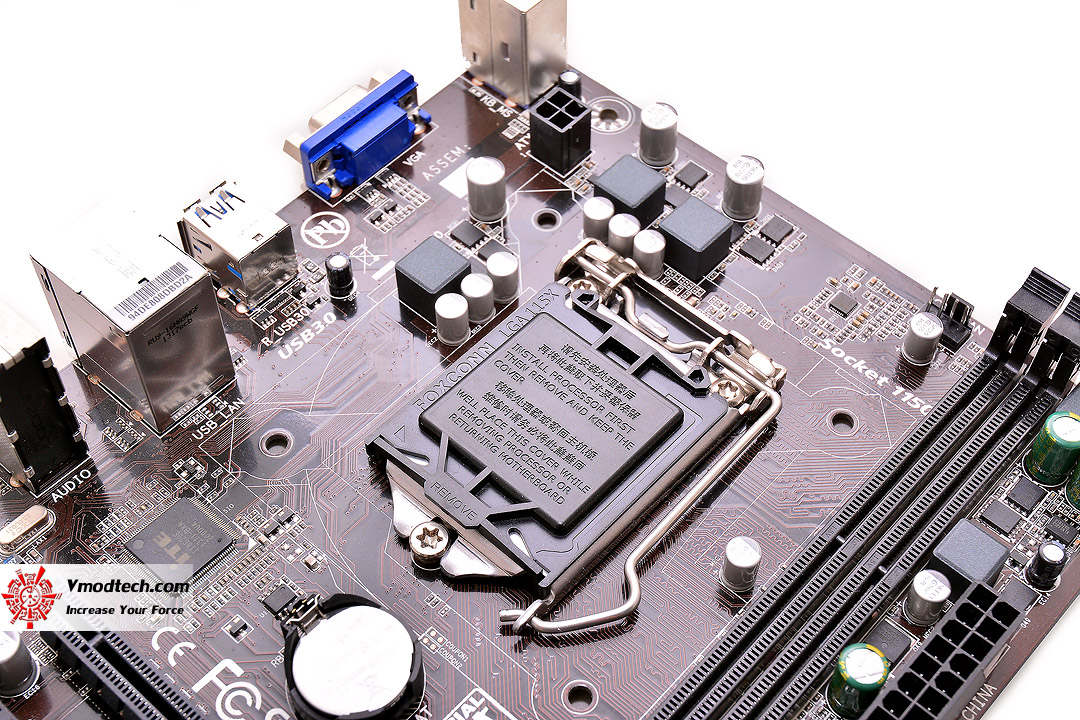

ภาคจ่ายไฟขนาดรวม 3 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้ หัวจ่ายไฟเลี้ยง CPU จะเป็นแบบ 4 พินหนึ่งหัวนะครับ

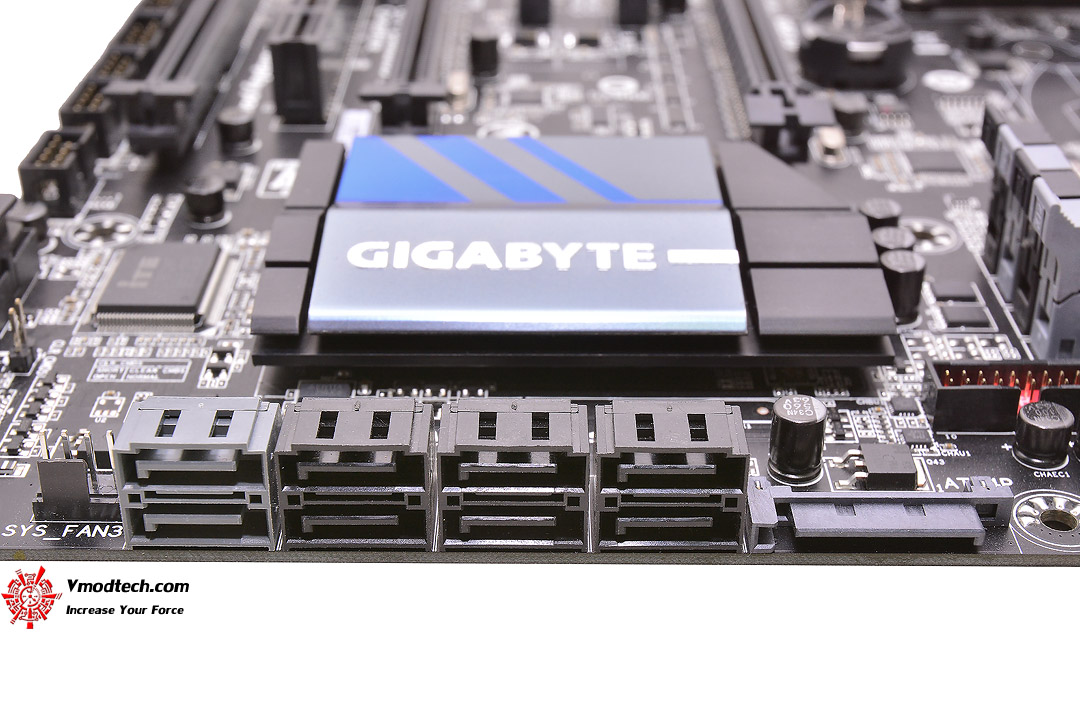

…Memory Slot แบบ Dual Channel ที่มากัน 2 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 16GB ครับ โดยบริเวณนี้จะมีช่อง SATA3 6.0GB/s 2 ช่องทางและช่อง SATA2 3.0GB/s อีก 2 ช่องทางนะครับ

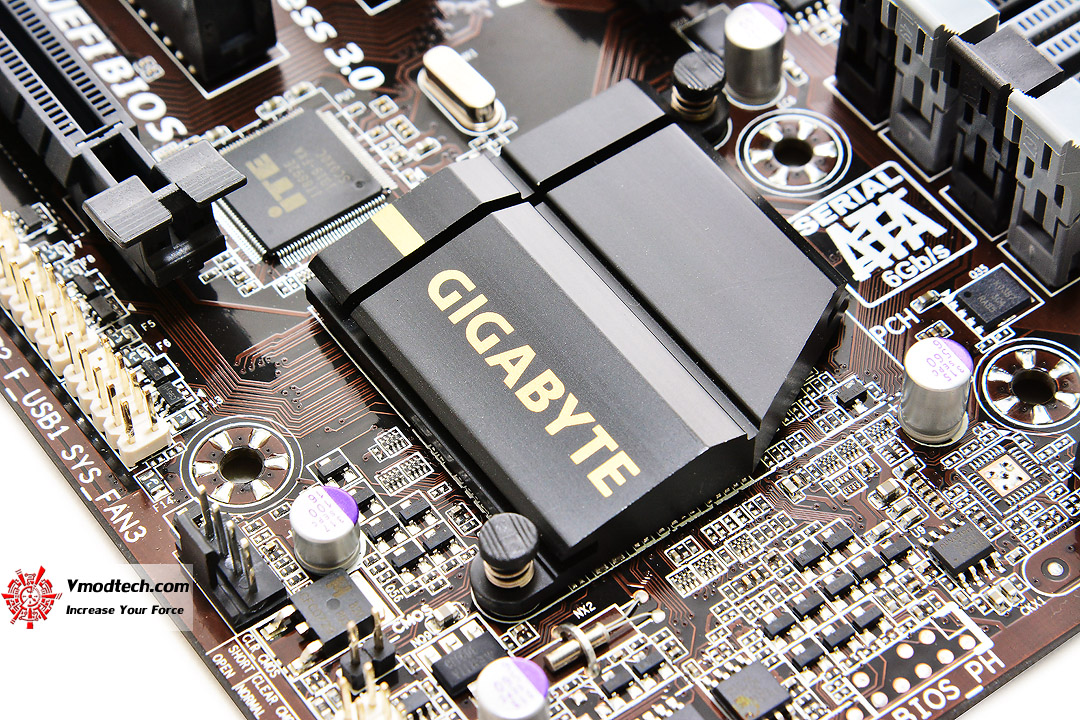

…PCI-E 3.0/2.0 X16 Slot จะมี 1 ช่องทาง ตามด้วย PCI-E 2.0 X1 Slotอีก 2 ช่องทาง และถัดไปทางด้านขวาก็เป็นหน้าตาของซิงค์ H81 ของมาเธอร์บอร์ดรุ่นนี้ครับ

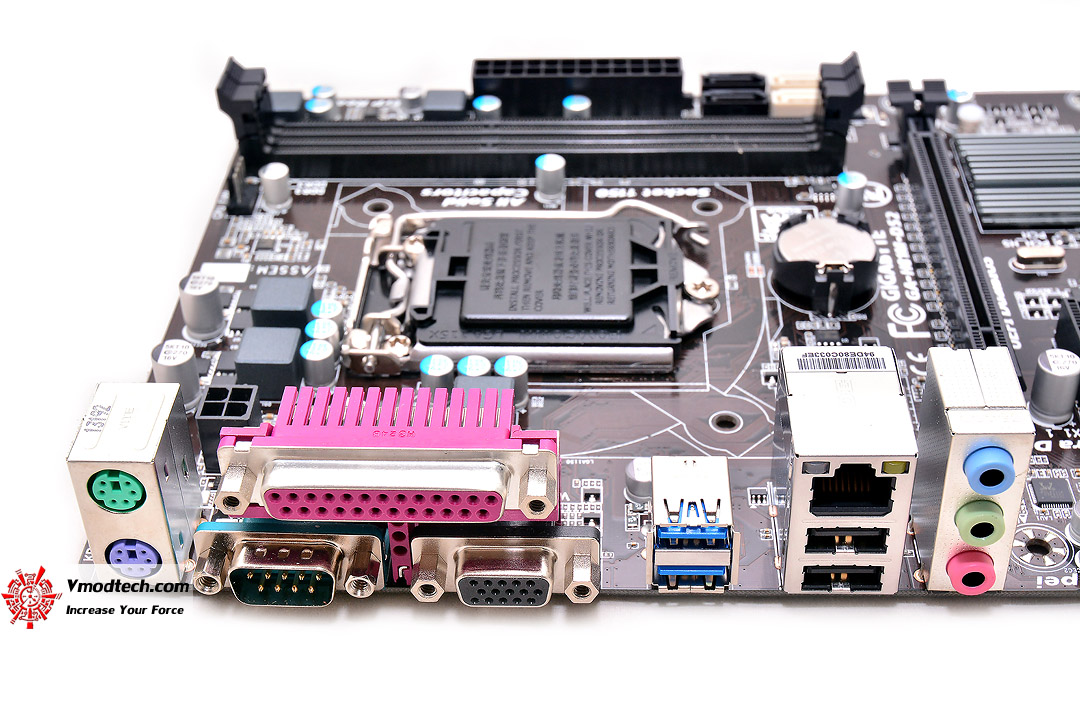

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K

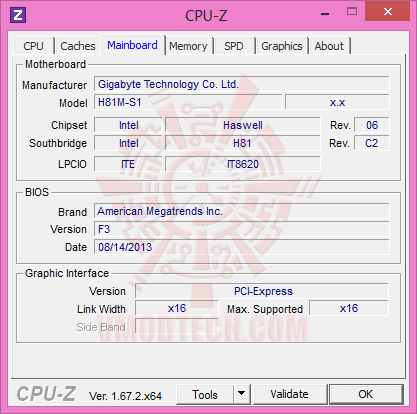

.Motherboard	..GIGABYTE H81M-S1

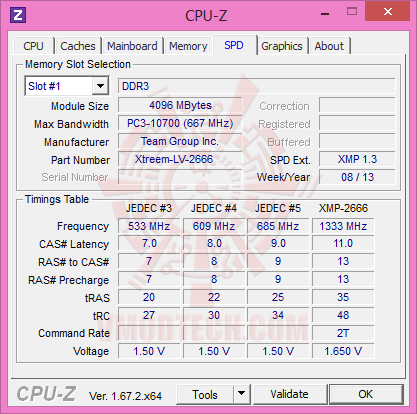

.Memory	..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card	..ZOTAC NVIDIA GeForce GTX 780 Ti 3 GB GDDR5 @ 1,240/1,240 Boost/7,800MHz
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

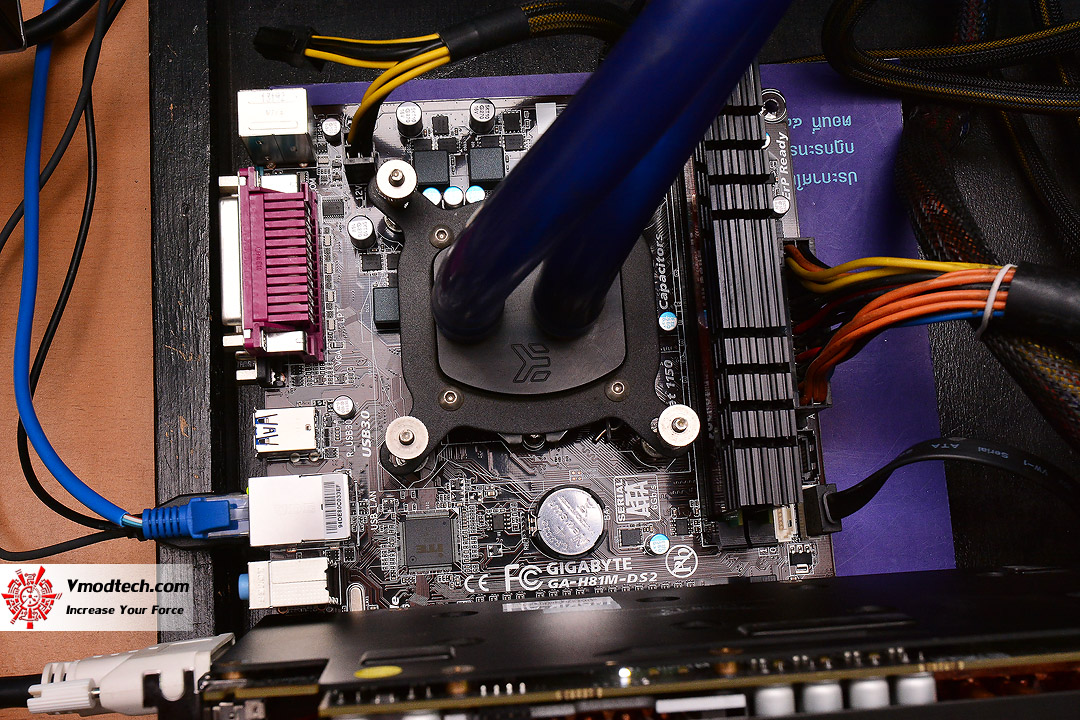

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

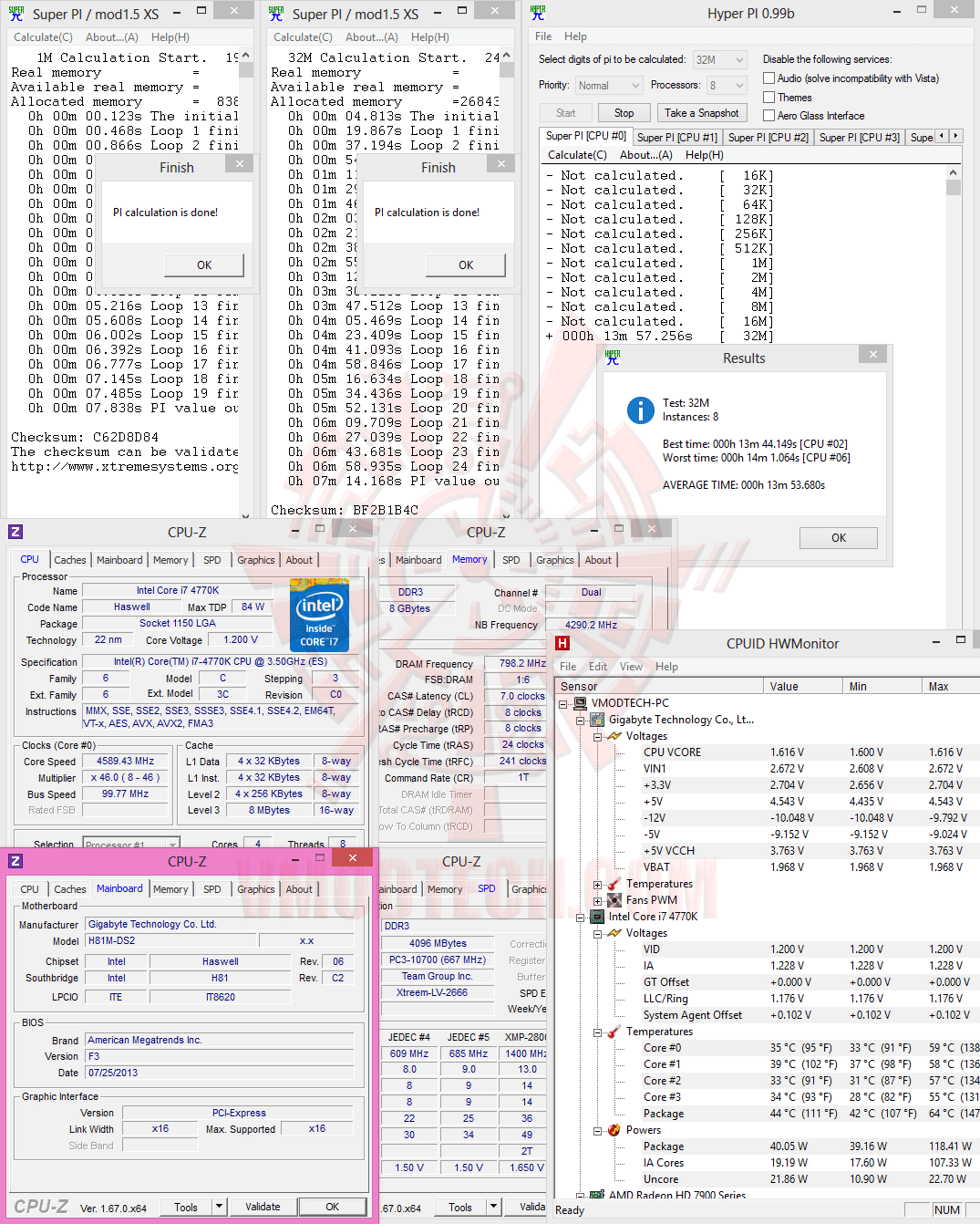

Overclocked Settings

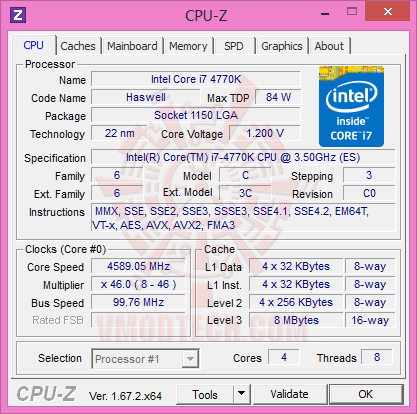

4th Generation Intel® Core™ i7-4770K @ 4.589 GHz Bclk 99.77MHz

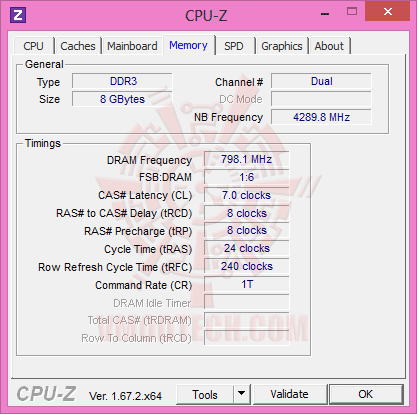

NB Freq. 4,290 MHz DDR3 1,596MHz 7-8-8-24-1T

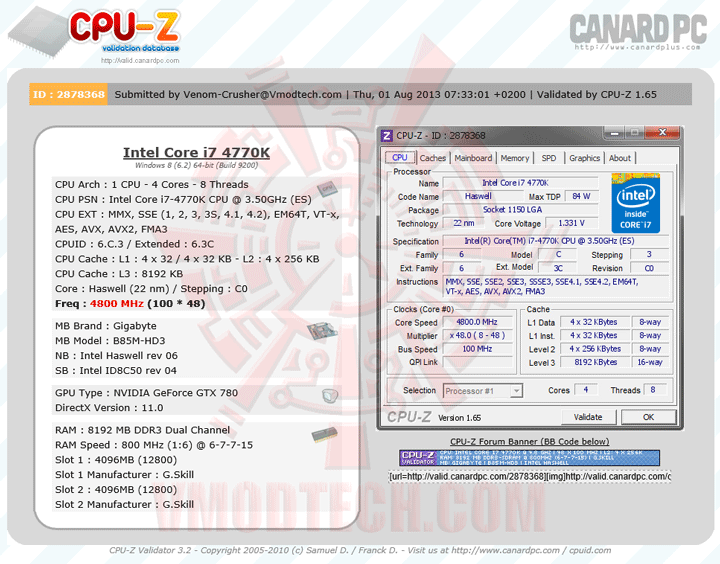

Validation link >>Click<<

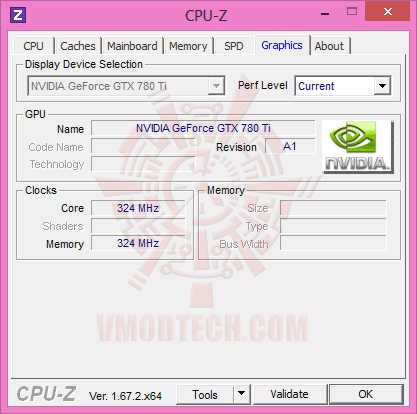

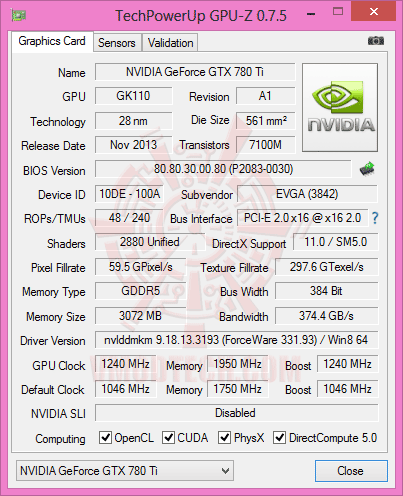

ZOTAC NVIDIA GeForce GTX 780 Ti 3 GB GDDR5 กันครับงานนี้

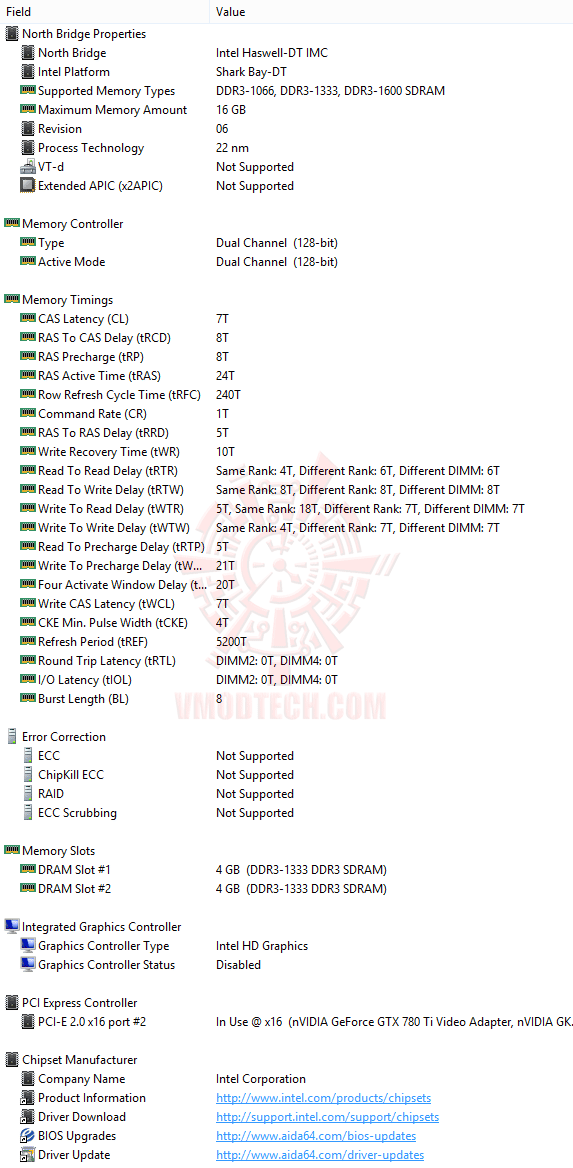

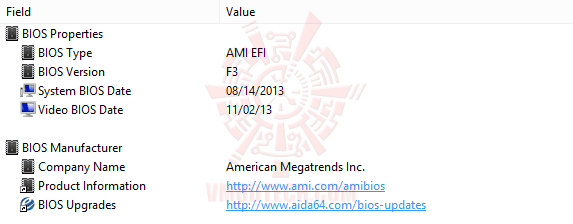

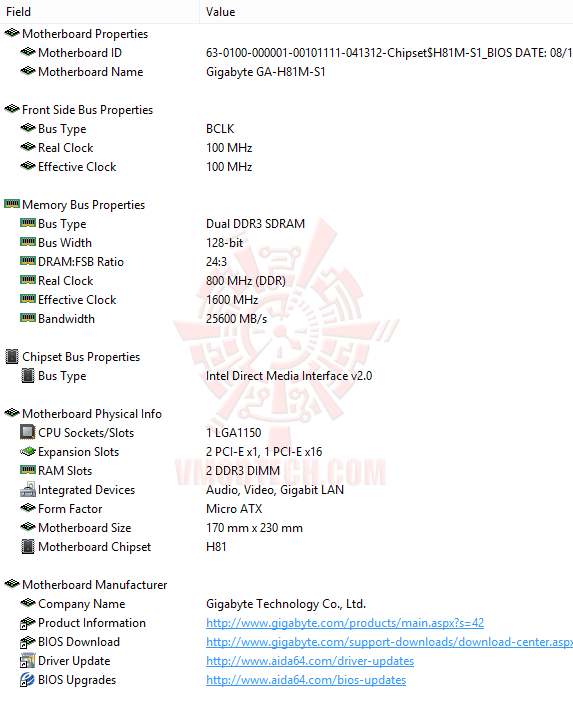

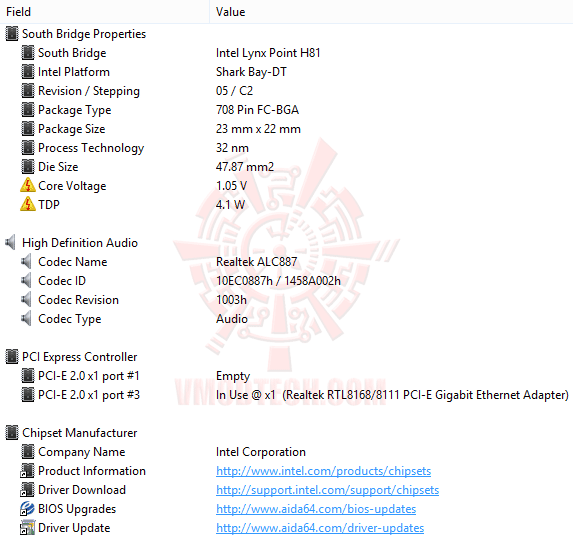

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

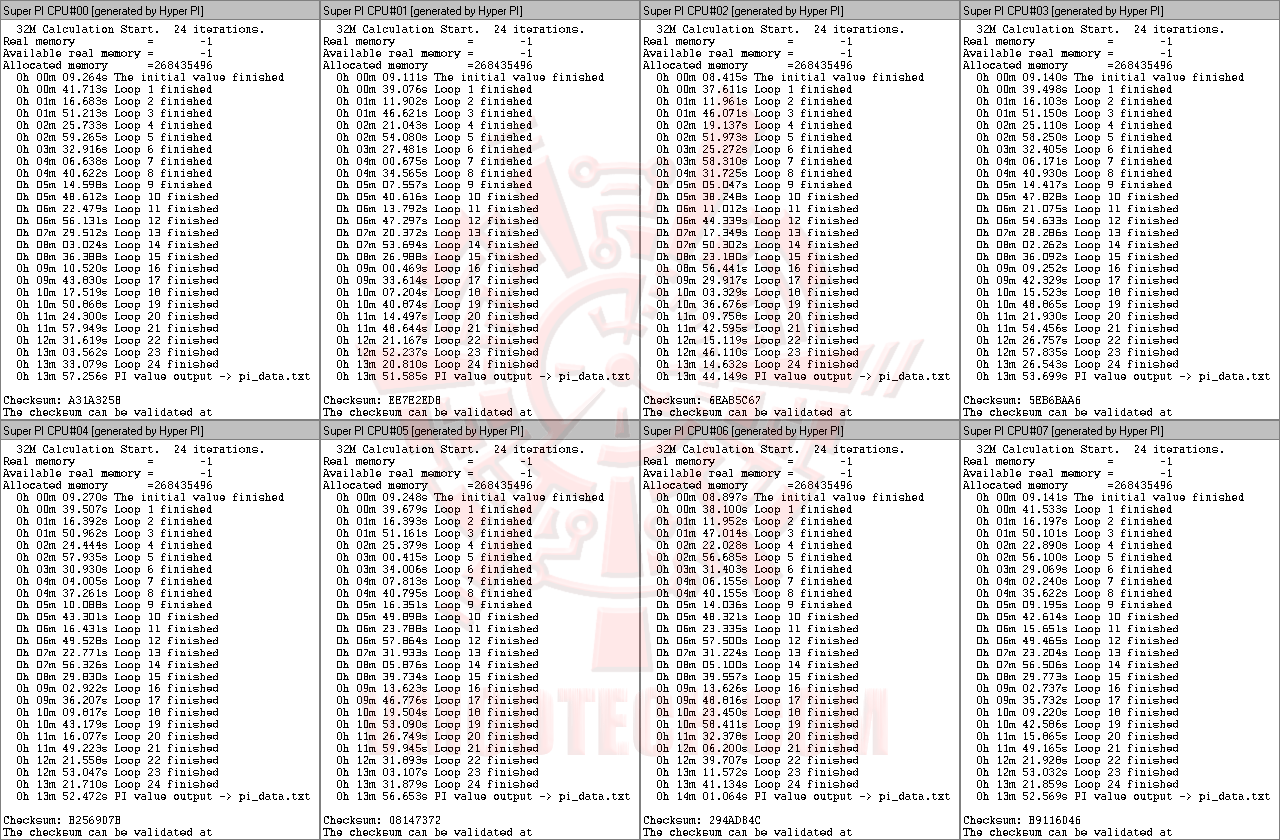

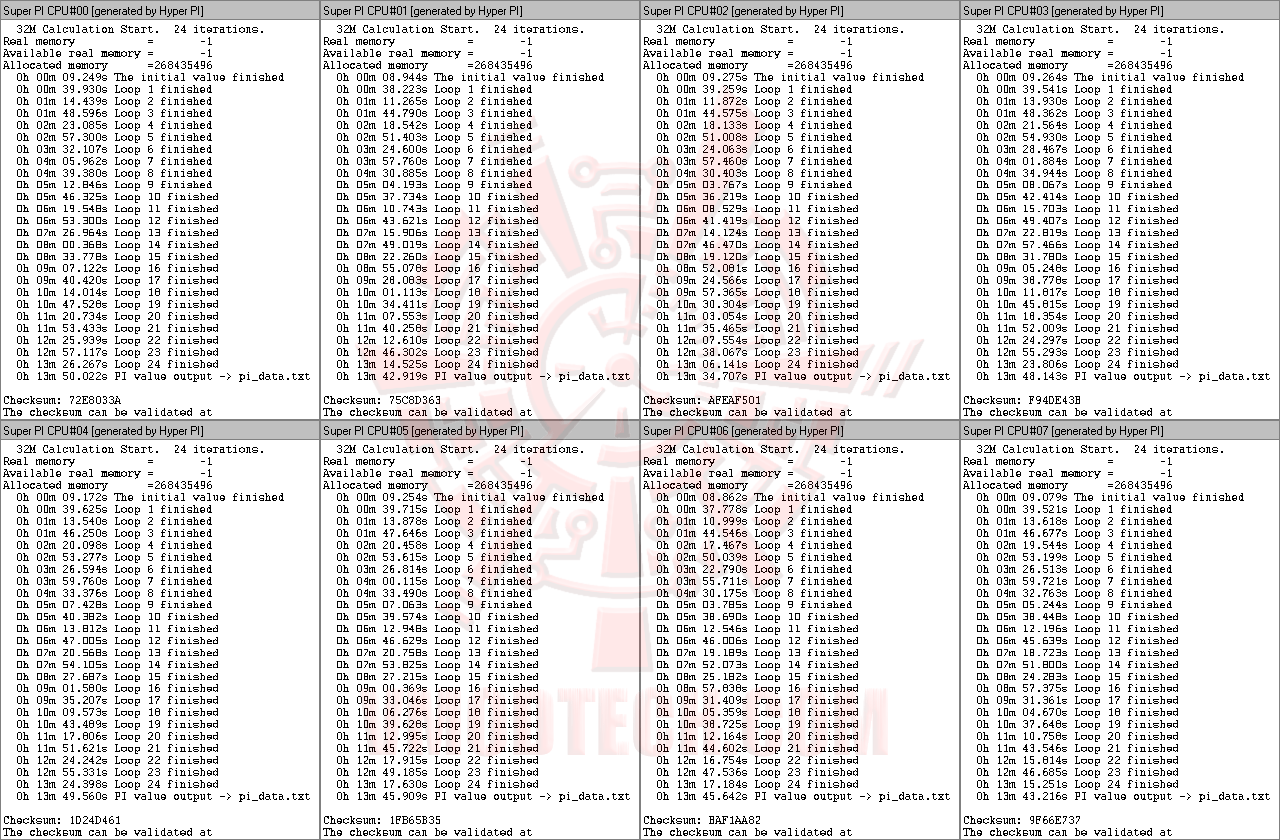

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

แรงใช้ได้เลยครับ แม้แรมจะวิ่งแค่เพียง 1,596MHz

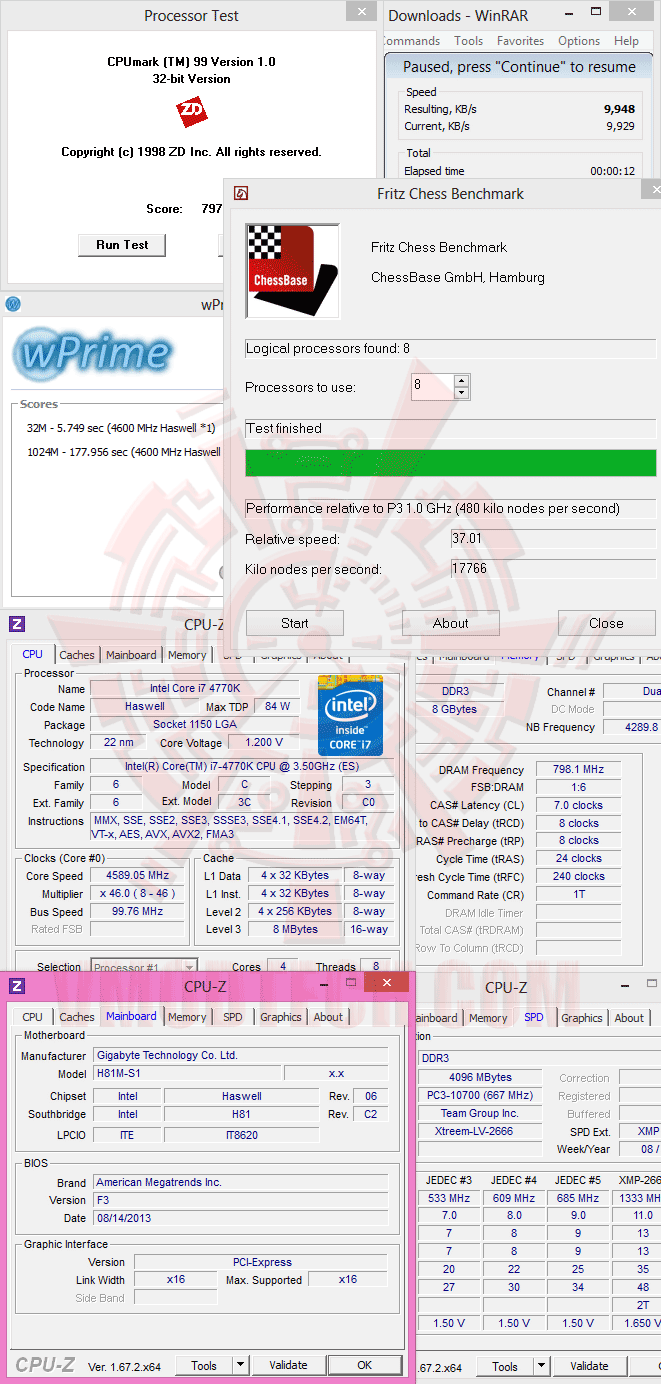

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วใช้ได้ทุกการทดสอบจริงๆครับ

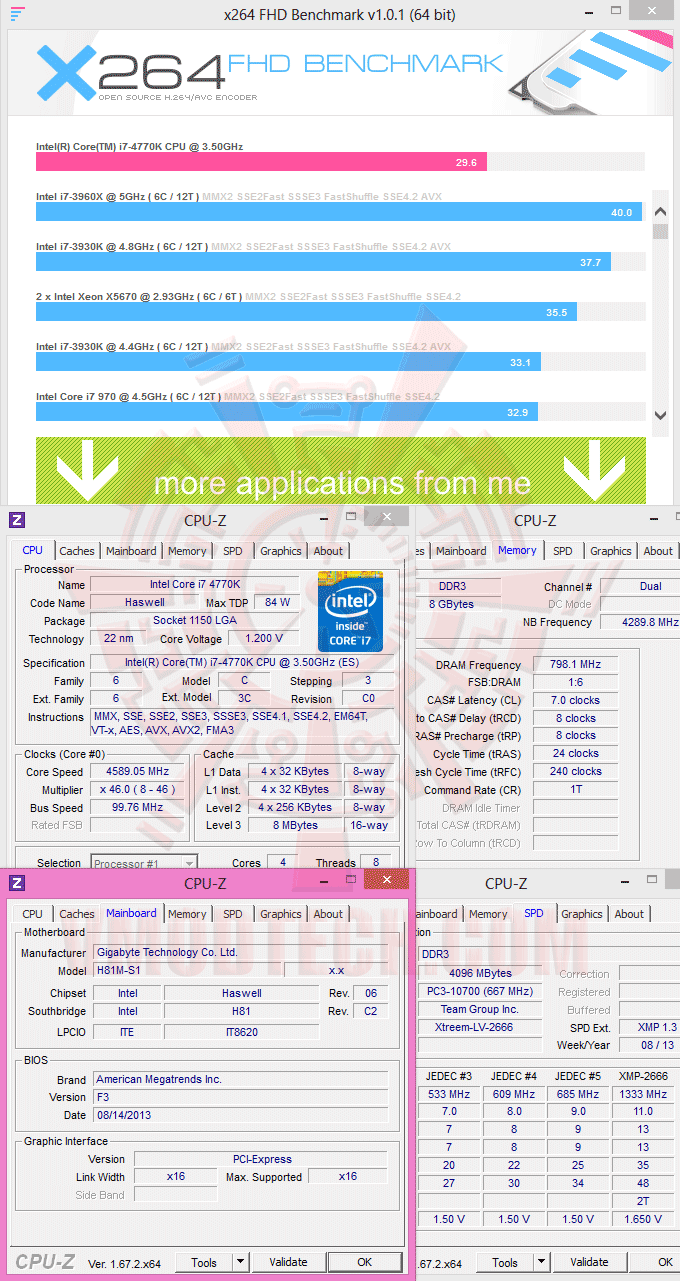

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 29.6 FPS

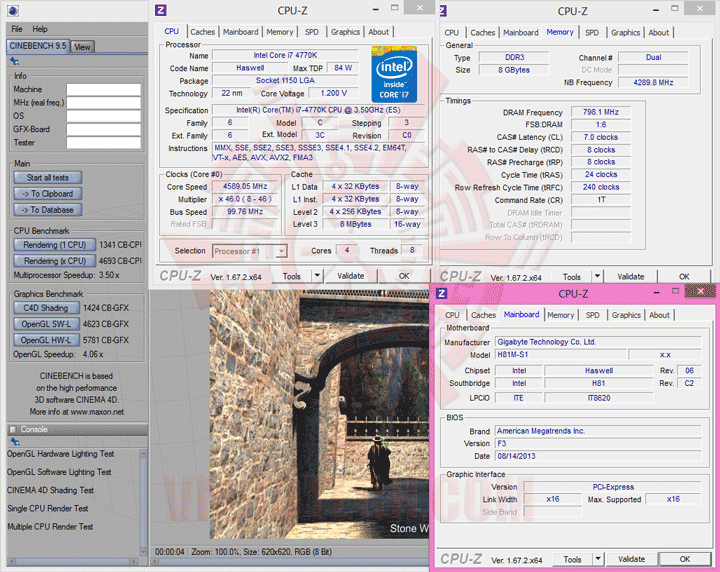

CINEBENCH R9.5

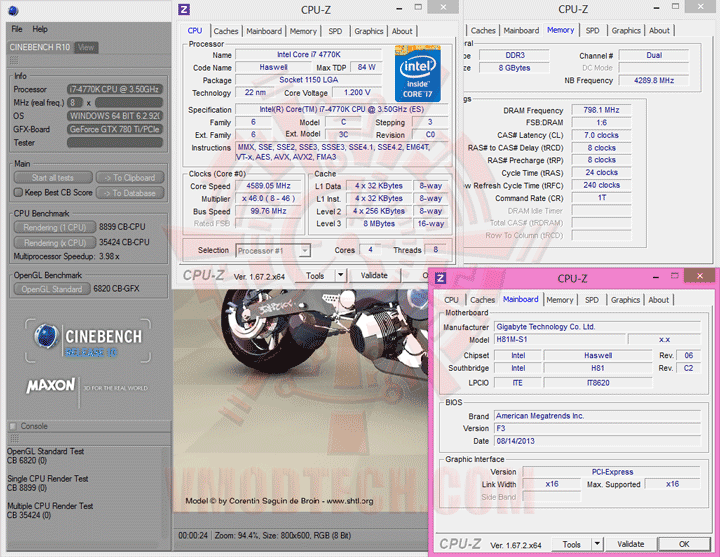

CINEBENCH R10

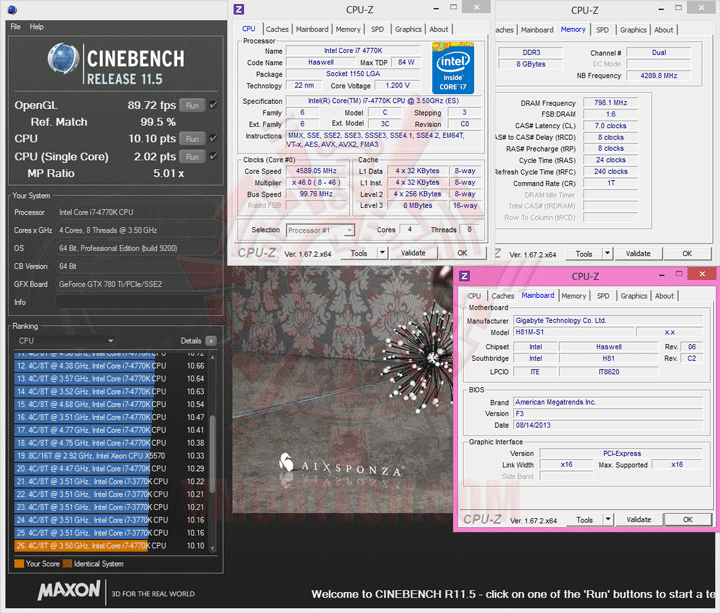

CINEBENCH R11.5

Cinebench Series ก็แรงสุดยอดเลยครับ

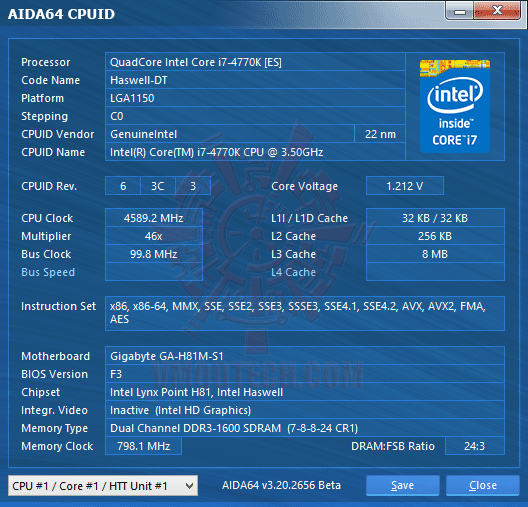

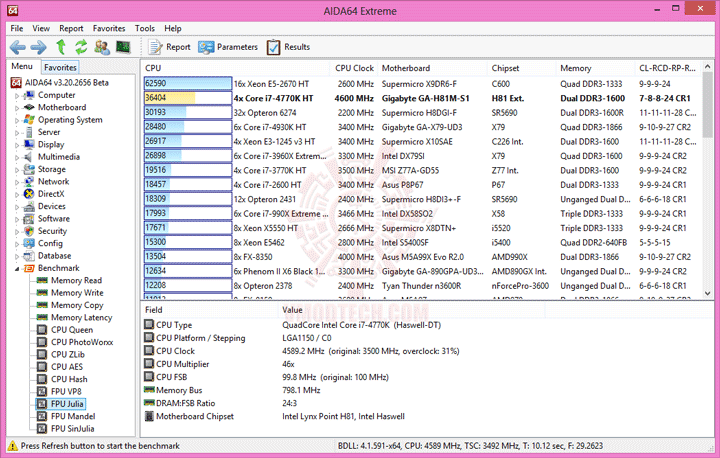

AIDA64 Extreme Edition

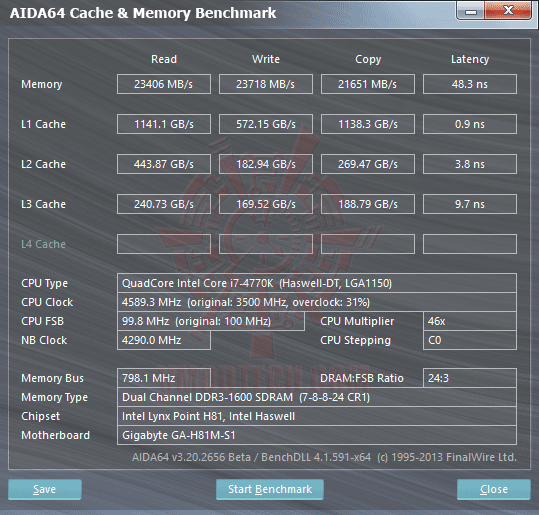

AIDA64 Cache & Memory Benchmark

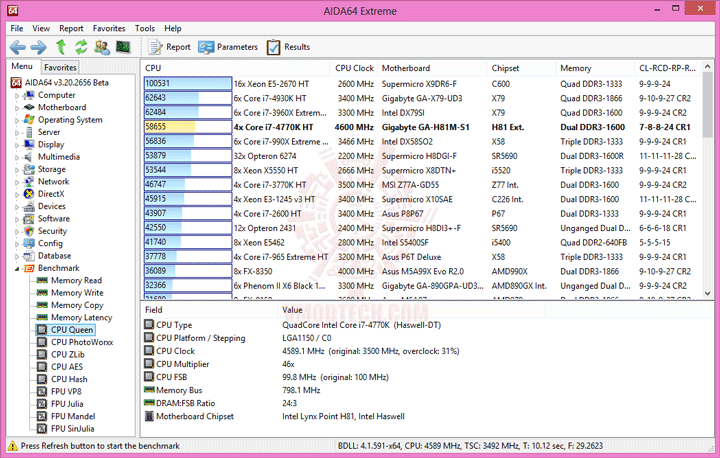

CPU Queen

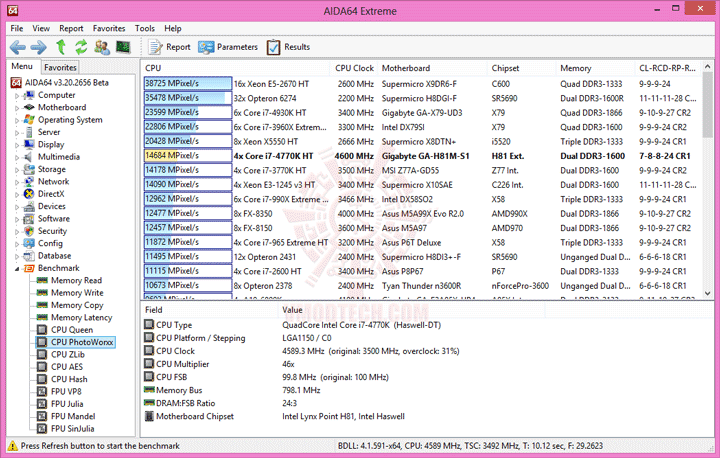

CPU PhotoWorxx

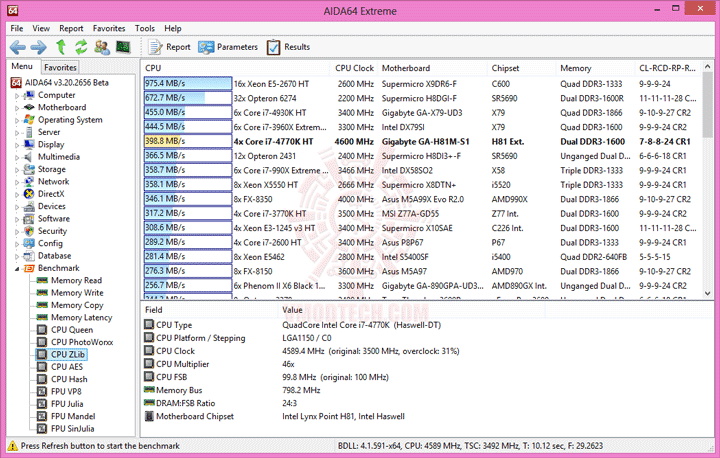

CPU ZLib

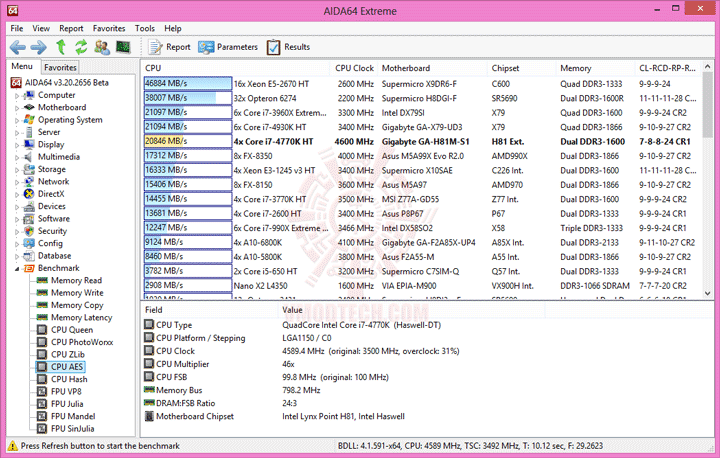

CPU AES

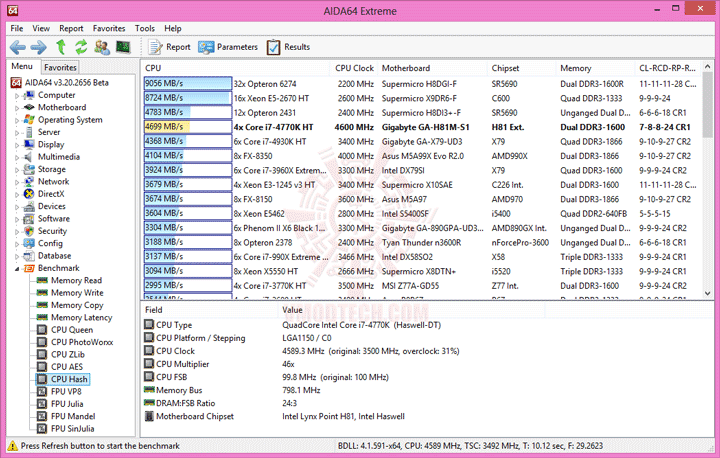

CPU Hash

FPU VP8

FPU Julia

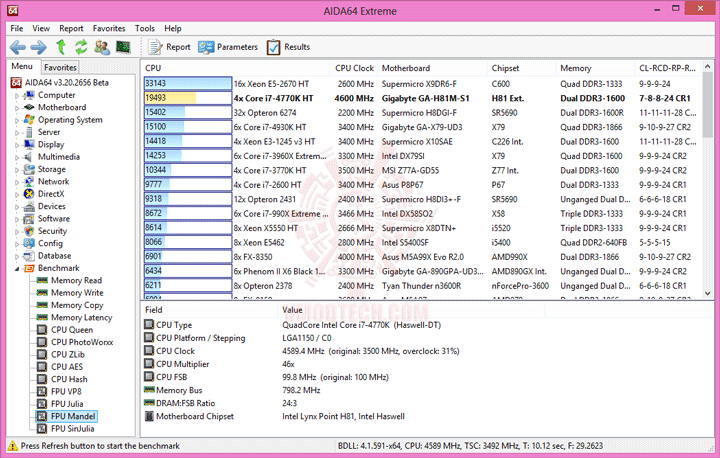

FPU Mandel

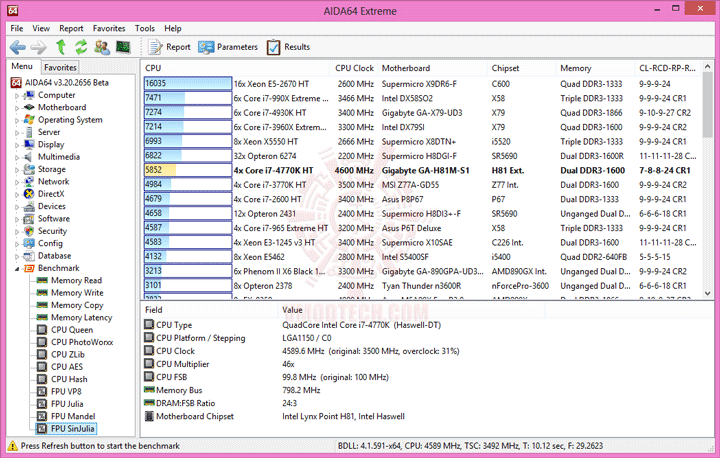

FPU SinJulia

แรงหลังติดเบาะแขกจริงๆครับ มาเธอร์บอร์ดราคาตัวละสองพันกว่าบาทจริงหรือเนี่ย

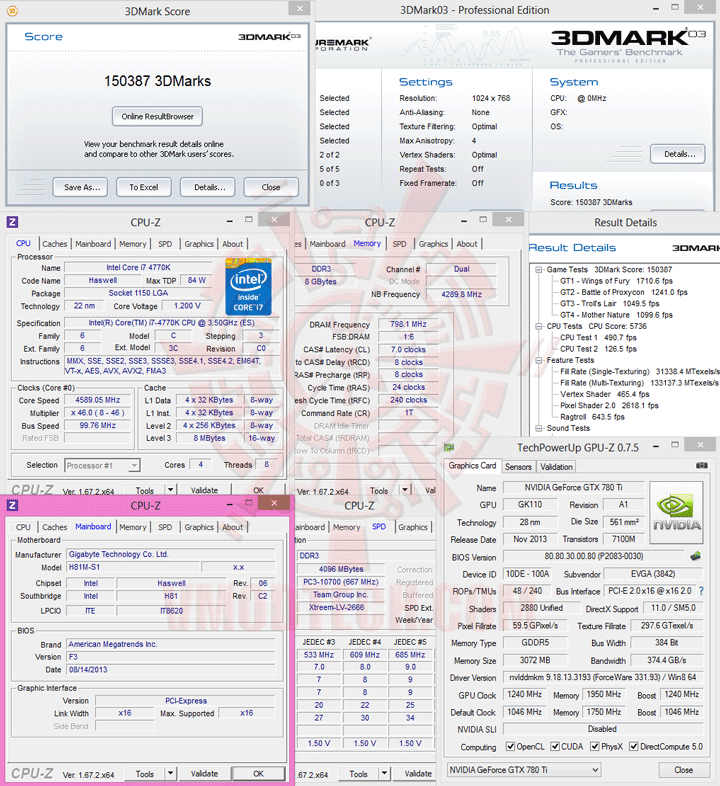

3DMark 03

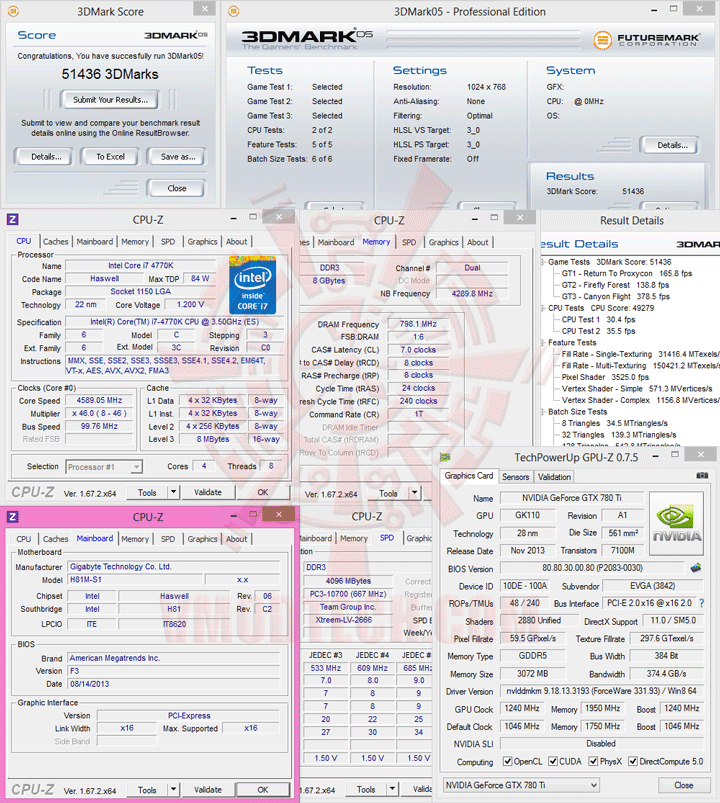

3DMark 05

3DMark 06

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

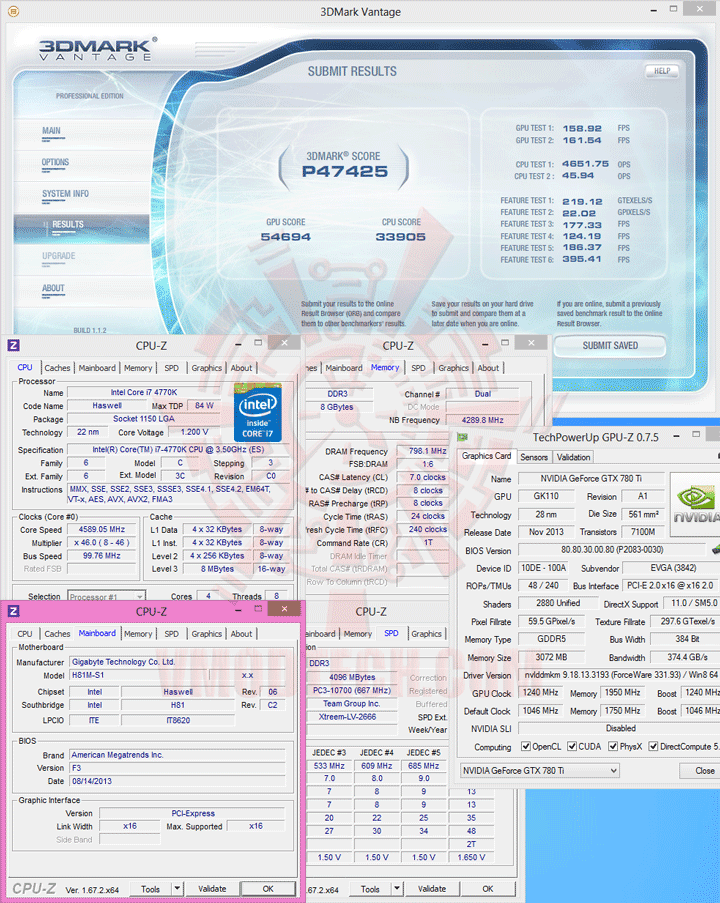

3DMark Vantage

3DMark 11

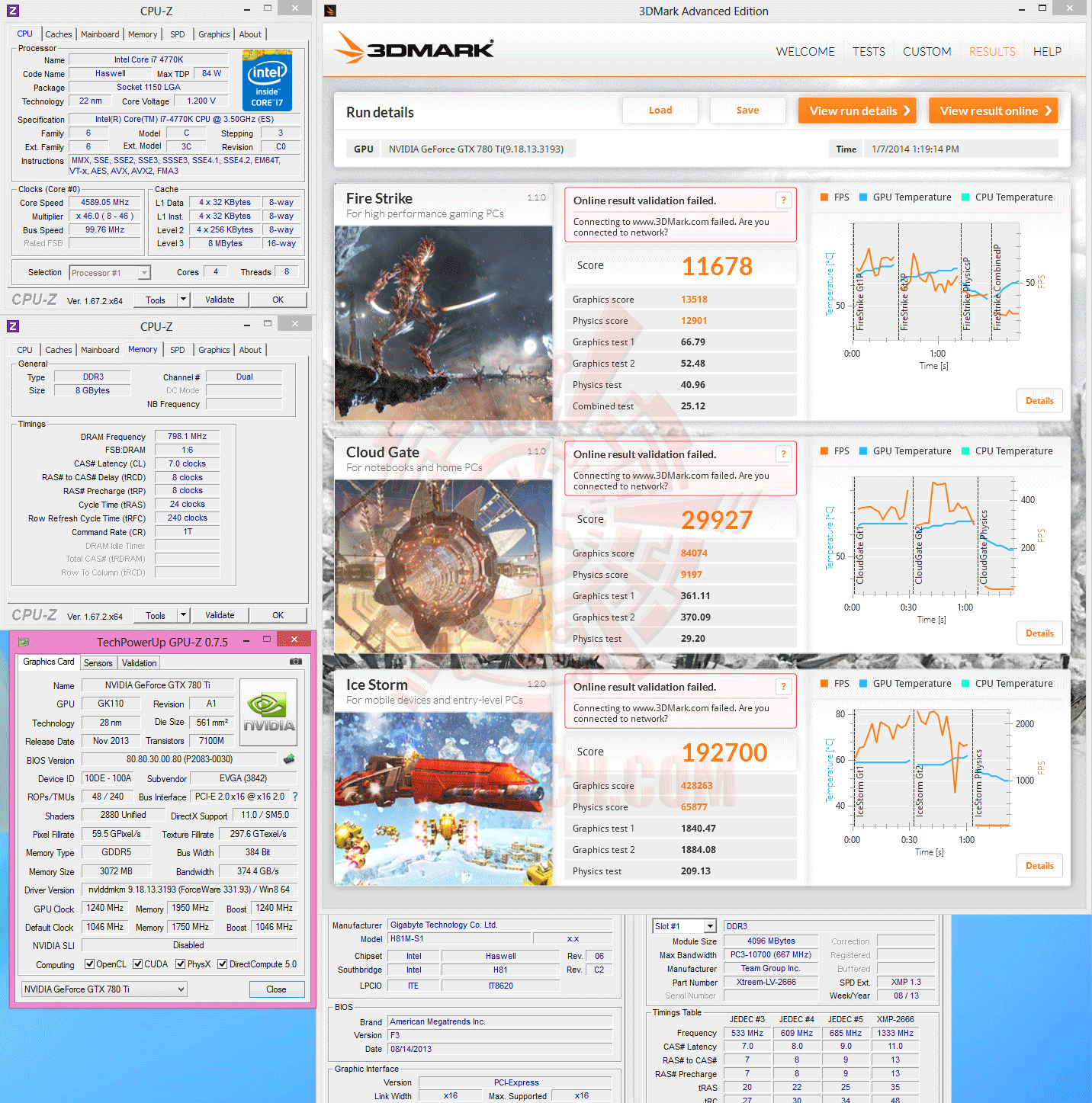

3DMark

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ ZOTAC NVIDIA GeForce GTX 780 Ti 3 GB GDDR5

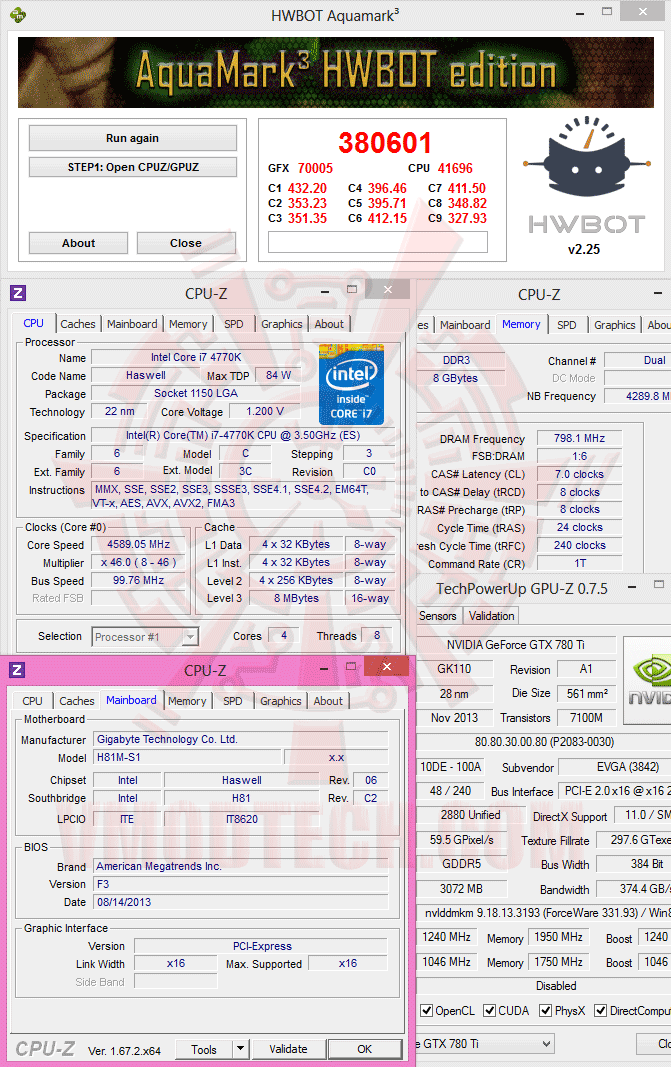

AquaMark 3 HWBOT Edition

ตู้ปลาแรงหลังติดเบาะแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 65.9 FPS

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

แรงงงงง

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE H81M-S1 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® H81 Chipset ที่อยู่ในระดับราคาประหยัดสุดๆ และยังมีความต้องการความสามารถในการโอเวอร์คล็อคในระดับที่ใช้ได้ โดยในการทดสอบในครั้งนี้นั้น ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.589GHz กันได้อย่างมีเสถียรภาพทุกๆการทดสอบ ใครที่ต้องการความแรงในราคาประมาณสองพันกว่าบาท ก็ถือว่าเป็นอีกตัวเลือกหนึ่งที่น่าสนใจมากๆเลยนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
