GIGABYTE P67A-UD7 Motherboard Review

/ บทความโดย: tpp , 09/01/2011 00:06, 7,336 views / view in EnglishEN
«»
Share

p67a ud7 GIGABYTE P67A UD7 Motherboard Review

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน วันนี้ยังต่อเนื่องกับ Motherboard จาก brand GIGABYTE กันอีกซัก Board ครับ สำหรับตัวที่ผมจะพูดถึงก็คือ GIGABYTE P67A-UD7 บอร์ดรุ่นใหญ่ใน Socket 1155 จาก GIGABYTE นั่นเองครับ เดี๋ยวเราดู Spec ของบอร์ดจากเว็บไซด์ผู้ผลิตกันครับ

GIGABYTE Website

overview GIGABYTE P67A UD7 Motherboard Review

สุดๆกันไปครับสำหรับ Feature ที่มากับบอร์ด UD7 ตัวนี้

.

official spec1 GIGABYTE P67A UD7 Motherboard Reviewไม่เสียแรงที่เป็นรุ่นใหญ่จาก Gigabyte ที่เป็นพิเศษคือ มันฝัง Chip NF200 มาด้วย โอ้ว งานนี้แรงงงง

.

สำหรับ CPU ที่เราจะจับมาเทสกับ Gigabyte P67A UD7 วันนี้คือ Intel Core i7 2600K

Intel Core i7 2600K 3.40GHz Appearance

dsc 0165 GIGABYTE P67A UD7 Motherboard Review

dsc 0169 GIGABYTE P67A UD7 Motherboard Review

CPU ตัวที่เราได้รับมาทดสอบวันนี้จะเป็นตัว ES หรือ Engineering Sample นะครับ

.

————————————————–

.

Mother Board Appearance

.

dsc 0120 GIGABYTE P67A UD7 Motherboard Review

มุมนี้ครับ กล่องใหญ่โตทีเดียวครับสมกับที่เป็น Motherboard รุ่นใหญ่

.

dsc 0121 GIGABYTE P67A UD7 Motherboard Review

ตามด้วยการพลิกด้านหลังกล่อง แล้วตามไปชมสรรพคุณต่างๆที่บรรยายเอาไว้กันเลยดีกว่าครับ

.

dsc 0122 GIGABYTE P67A UD7 Motherboard Review

อุปกรณ์ที่แถมมากับตัวมาเธอร์บอร์ดครบครันทุกความต้องการครับ

.

dsc 0123 GIGABYTE P67A UD7 Motherboard Review

มองมุมนี้เนี่ย เห็นได้ถึงความโหด ดุดัน และรุนแรงด้วยโทนสีดำทมึนตัดกับสีทองหม่นๆของมัน

.

dsc 0124 GIGABYTE P67A UD7 Motherboard Review

งดงามเหลือหลายครับ

.

dsc 0125 GIGABYTE P67A UD7 Motherboard Review

พลิกดูด้านหลังจะสามารถเห็นได้ชัดเจนว่า PCB จะออกดำ ผิดกับบอร์ด Gigabyte ในยุคก่อนๆครับ

.

dsc 0126 GIGABYTE P67A UD7 Motherboard Review

เต็มๆกันไปครับสำหรับภาคจ่ายไฟบ้าระห่ำ 24 Phase
.

dsc 0127 GIGABYTE P67A UD7 Motherboard Review

พลิกมาดูอีกมุม แหม๋ งดงามกับตัวเลข 7 ที่บ่งบอกถึงความเป็นรุ่นใหญ่จริงๆครับ

.

dsc 0128 GIGABYTE P67A UD7 Motherboard Review

ไฟเลี้ยง CPU ครับ แนะนำว่าเสียบ 8 พินไปเลยครับ

.

dsc 0129 GIGABYTE P67A UD7 Motherboard Review

LGA1155 Socket อันงดงามด้วยการชุบนิเกิลเทาดำ โดย Gigabyte เลือกใช้ Foxxcon นะครับ

.

————————————————–

.

dsc 0130 GIGABYTE P67A UD7 Motherboard Review

ฮีตไปป์เลื้อยระหว่างทุกฮีตซิงค์บนบอร์ดเข้าหากันก็ยังถูกออกแบบมาอย่างงดงาม

.

dsc 0131 GIGABYTE P67A UD7 Motherboard Review

ภายใต้ตัวอักษร Ultra Durable นั้นจะเป็น Chip NF200 ครับ แรงแน่นอน
.

dsc 0132 GIGABYTE P67A UD7 Motherboard Review

ใกล้ๆกับ Heatsink ของ Chip NF200
.

dsc 0133 GIGABYTE P67A UD7 Motherboard Review

หน้าตาของซิงค์ชิปเซตอันสวยงามสำหรับชิปเซต P67 ของบอร์ดนี้ครับ

.

dsc 0134 GIGABYTE P67A UD7 Motherboard Review

มีไฟ Signal Debug แสดงรหัสขั้นตอนการบูตด้วย สมกับเป็นรุ่นท็อปจริงๆ

.

dsc 0135 GIGABYTE P67A UD7 Motherboard Review

Sata2 4 Ports และ Sata3 4 Ports ครับ เสียบ HDD กันลืมไปเลย
.

dsc 0136 GIGABYTE P67A UD7 Motherboard Review

Slot Ram ครับ เสียบได้สูงสุดสี่แถวเช่นเคย
.

dsc 0137 GIGABYTE P67A UD7 Motherboard Review

Power Switch ก็แอบมาอยู่ตรงมุมนี้เอง สะดวกสำหรับ Overclocker มือเก๋าที่ไม่ชอบเคส
.

dsc 0138 GIGABYTE P67A UD7 Motherboard Review

ช่อง PCI-e ทั้งหมดสี่ช่อง โดยจะแบ่งเป็น X16 2 ช่อง และ X8 อีกสอง SLI , CrossfireX Supported ครบถ้วน

.

dsc 0139 GIGABYTE P67A UD7 Motherboard Review

USB 3.0 ควบคุมโดย Chip จาก NEC ถึง 2ตัว 4ช่องทางครับ
.

dsc 0140 GIGABYTE P67A UD7 Motherboard Review

Back Panel จัดมากันครบทุกความต้องการเลยครับ

.

————————————————–

Configuration

.SYSTEMS
.CPU ..Intel® Sandy Bridge Core™ i7 2600K
.Motherboard ..Gigabyte P67A UD7
.Memory ..GSkill Trident 2GB x 2
.Graphic Card
..Galaxy GTX580
.Harddisk ..WD 500 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..SilverStone Strider 1000W
.Operation System
..Windows 7 Ultimate 32 bit

.

test set2 GIGABYTE P67A UD7 Motherboard Review
.
test set1 GIGABYTE P67A UD7 Motherboard Review

ไม่มี Default อีกเช่นเคยนะครับสำหรับบทความ Review Gigabyte P67A UD7 จากผม ซัดกันไปได้เท่าไหร่กันดี เดี๋ยวเรามาดูกันครับ

.

cpu GIGABYTE P67A UD7 Motherboard Review.

mb GIGABYTE P67A UD7 Motherboard Review.

cache GIGABYTE P67A UD7 Motherboard Review.

memory GIGABYTE P67A UD7 Motherboard Review.

spd GIGABYTE P67A UD7 Motherboard Review.

linx finished1 GIGABYTE P67A UD7 Motherboard Review

.

superpi GIGABYTE P67A UD7 Motherboard Review.

เมื่อ Linx ไม่มีปัญหาแล้วใย SuperPI จะไม่ผ่าน จัดกันไปครับ SuperPI 1M Single Thread และ SuperPI 32M Multi Thread Stability Test สุดโหดก็สามารถผ่านได้ตามมาตรฐาน Vmodtech.com ทุกประการครับ ที่ BCLK 100 x 48 = 4,888.8 MHz เลขสวยจริงๆ

.

————————————————–

.
AIDA 64 Benchmark

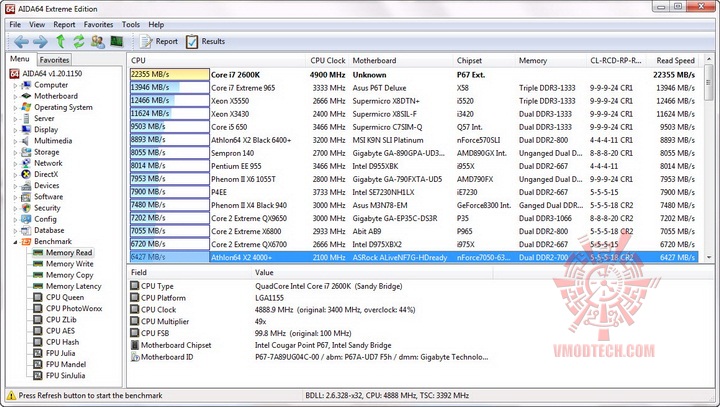

memread resize GIGABYTE P67A UD7 Motherboard Review.
memwrite resize GIGABYTE P67A UD7 Motherboard Review.
memcopy resize GIGABYTE P67A UD7 Motherboard Review.

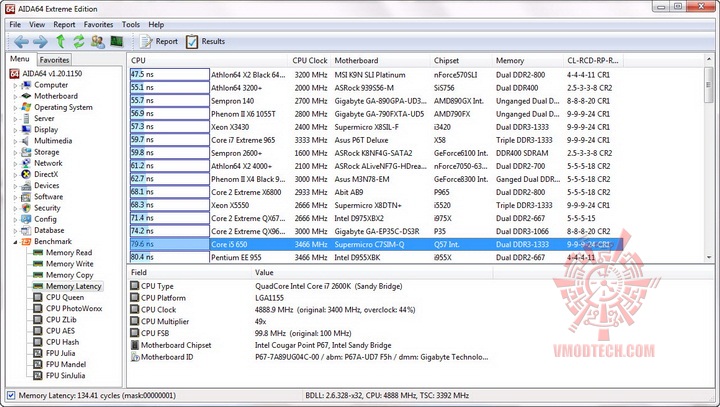

mem latency resize GIGABYTE P67A UD7 Motherboard Review.

ไม่รู้ผลของ Latency นี่ถูกต้องหรือเปล่านะครับ AIDA64 จะยังไม่ซัพพอร์ตซีพียูตัวนี้แบบเต็มที่เป็นแน่

.

cpu queen resize GIGABYTE P67A UD7 Motherboard Review.
cpu photo work resize GIGABYTE P67A UD7 Motherboard Review.

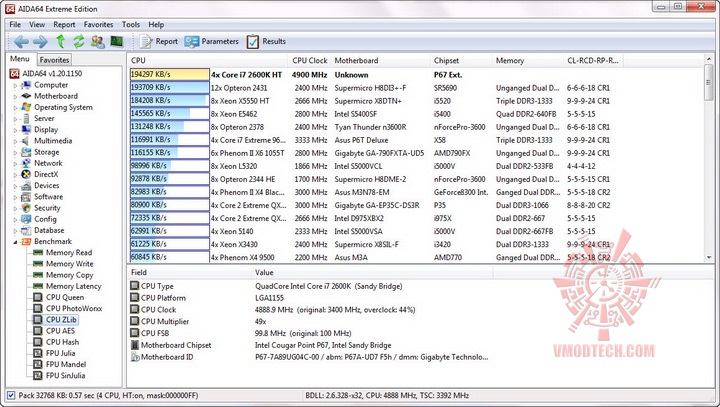

cpu zlib resize GIGABYTE P67A UD7 Motherboard Review.
cpu aes resize GIGABYTE P67A UD7 Motherboard Review.
cpu hash resize GIGABYTE P67A UD7 Motherboard Review.

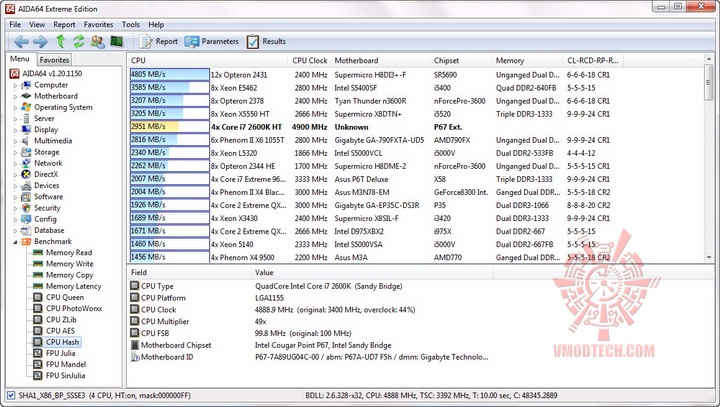

cpu hash resize1 GIGABYTE P67A UD7 Motherboard Review.

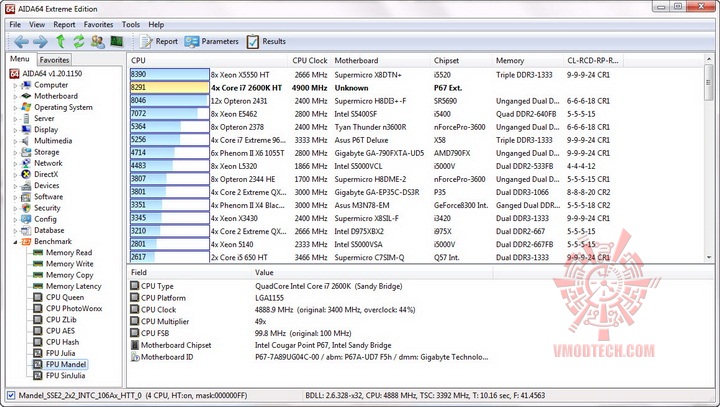

mandel resize GIGABYTE P67A UD7 Motherboard Review.
sinjulia resize GIGABYTE P67A UD7 Motherboard Review

เจอผลเทสต์ AIDA 64 ชุดนี้เข้าไป ผมผู้ทดสอบถึงกับอึ้งครับ อิอิกำ แรงนรกสำหรับ Desktop ชาวบ้านแบบผมจะสามารถจับต้องได้ครับ

.

————————————————–

.
PCMark Benchmark

.

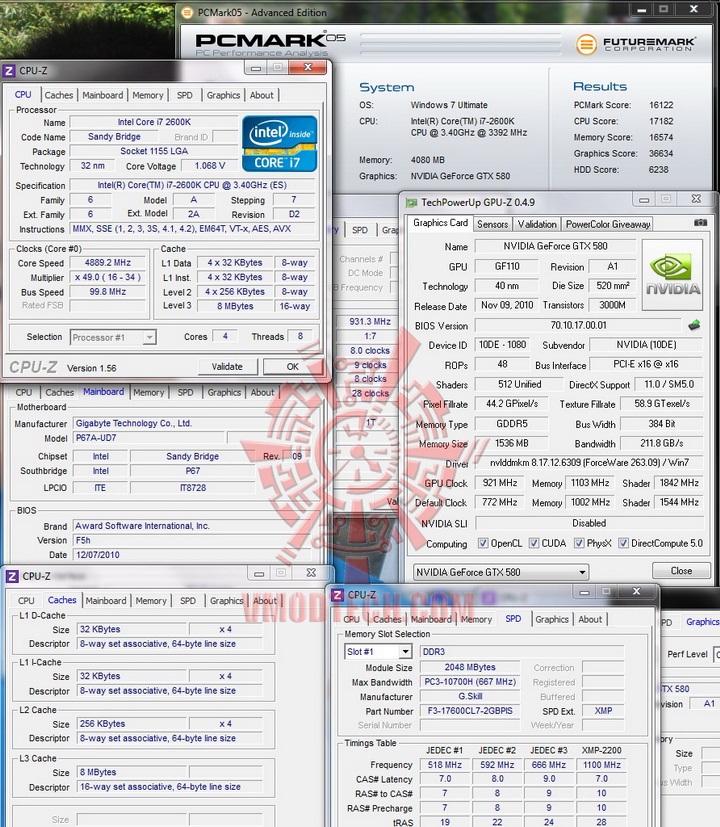

pcmark05 GIGABYTE P67A UD7 Motherboard Review

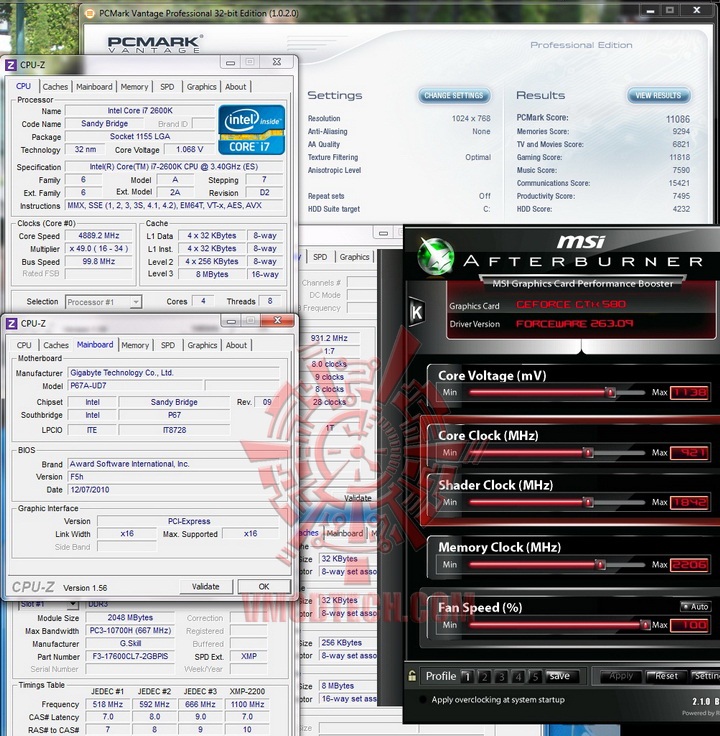

pcmarkvantage oc GIGABYTE P67A UD7 Motherboard Review

แรงยกแก๊งค์อีกเช่นเคยครับ ไม่รู้แต้มมายังไง

.

————————————————–

.

General Benchmark

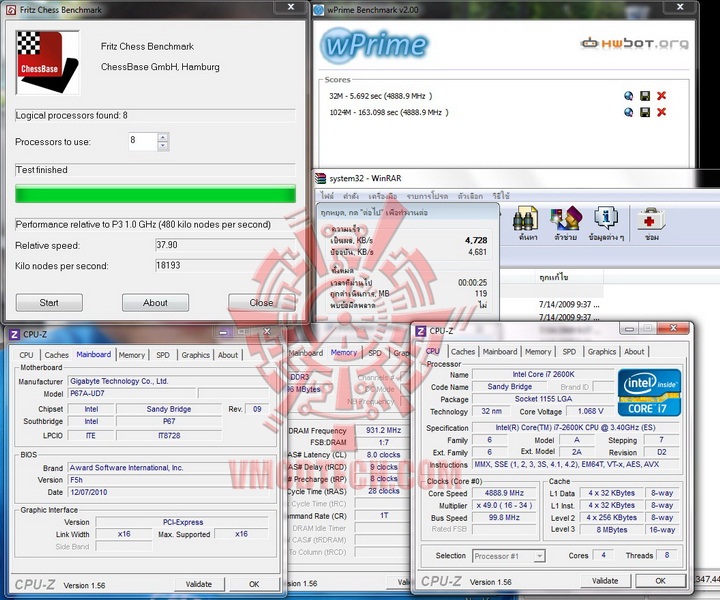

variety GIGABYTE P67A UD7 Motherboard Review

แรงทั้งทีมกับ Benchmark การใช้งานทั่วๆไปในชีวิตประจำวันครับ

.
CineBench Benchmark

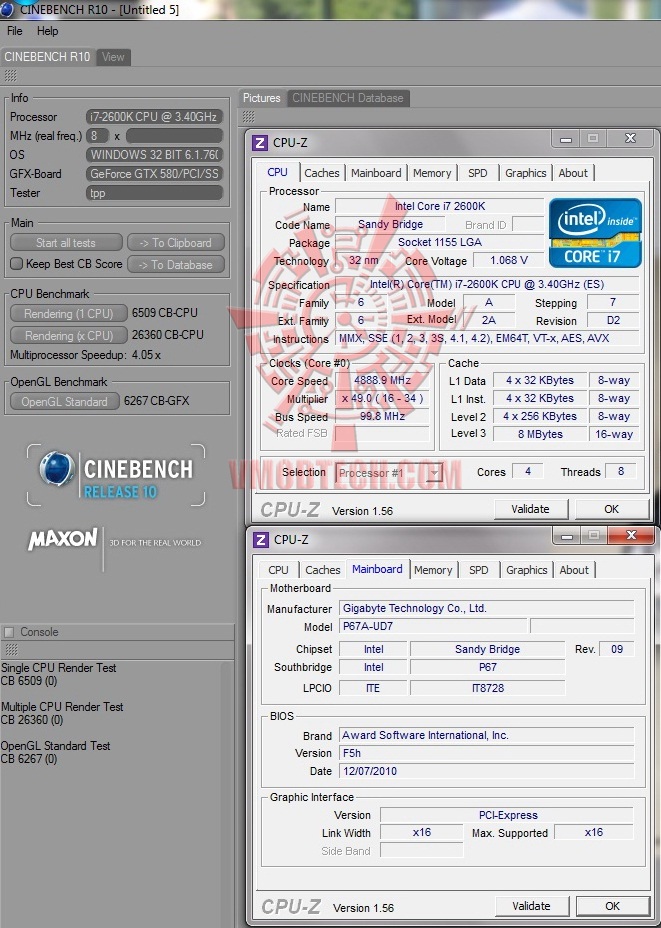

R10

cb r10 GIGABYTE P67A UD7 Motherboard Review.

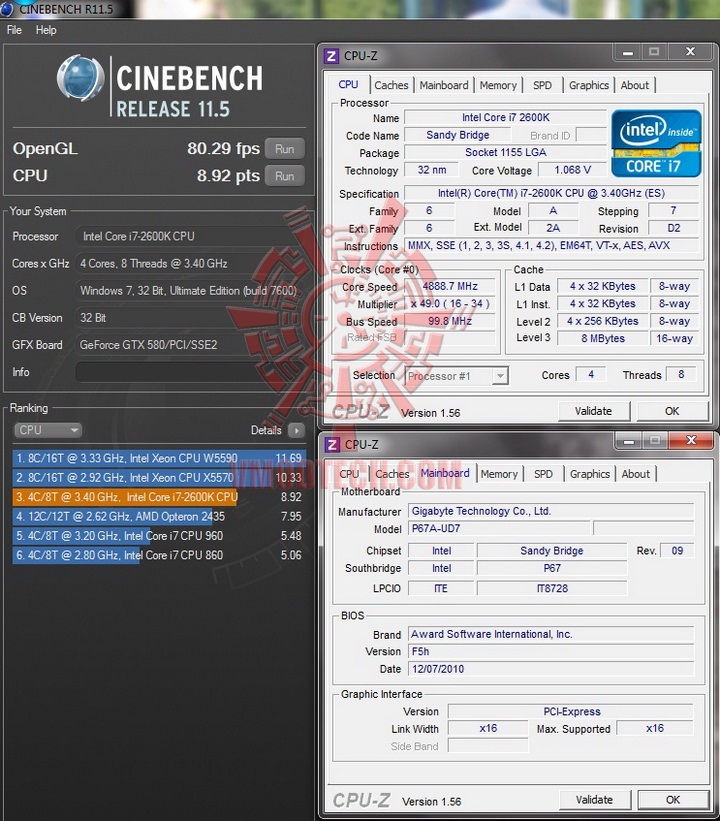

R11.5 CPU
.
cb r115 cpu GIGABYTE P67A UD7 Motherboard Review.

R11.5 OpenGL
.
cb r115 open cl GIGABYTE P67A UD7 Motherboard Review

แรงกันแบบไม่รอใครกันเลยทีเดียว แต่เช่นเคย ดูกันเองนะครับ ผมดูไม่เป็น เง้อ

.

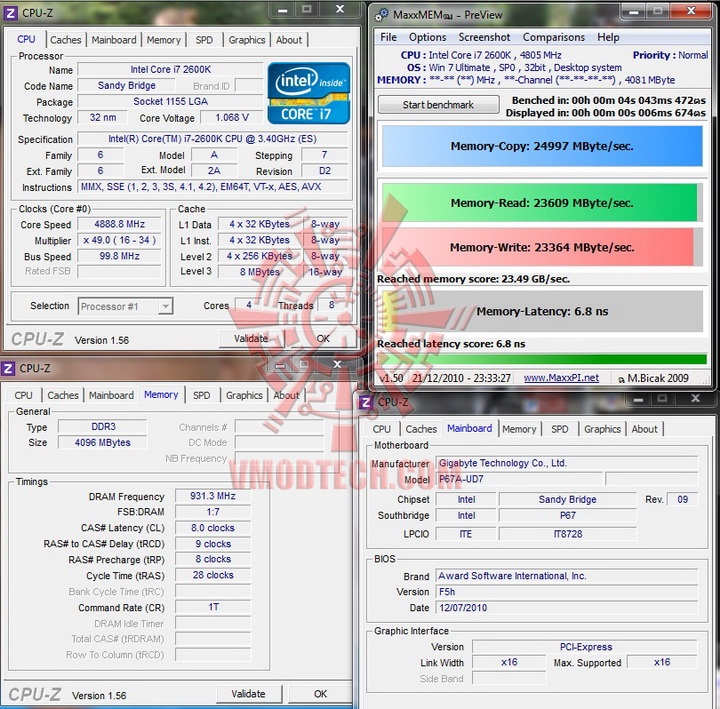

MaxxMEM

maxmem GIGABYTE P67A UD7 Motherboard Review.
Memory Bandwidth ขั้นเทพกันไปเลยครับ

..

————————————————–

.
3DMark Benchmark

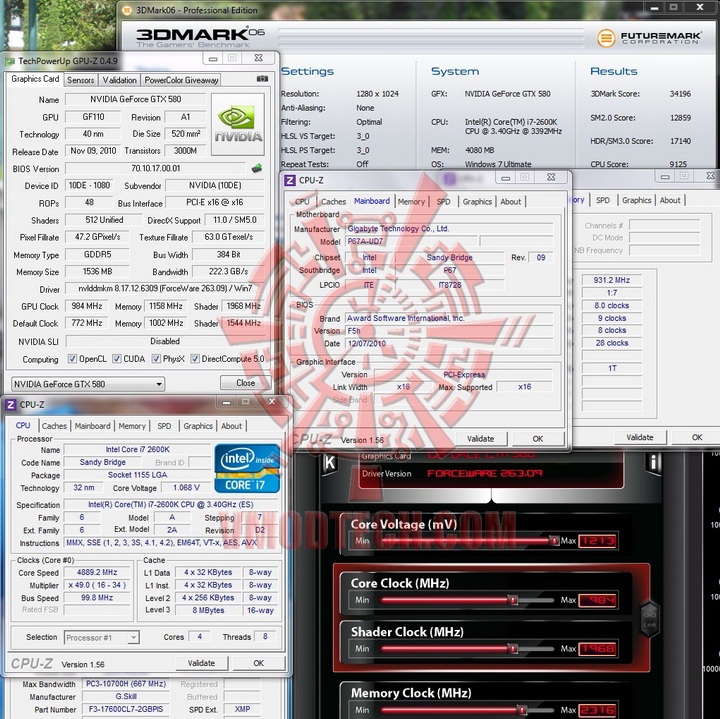

3DMark 06
.
06 new GIGABYTE P67A UD7 Motherboard Review.

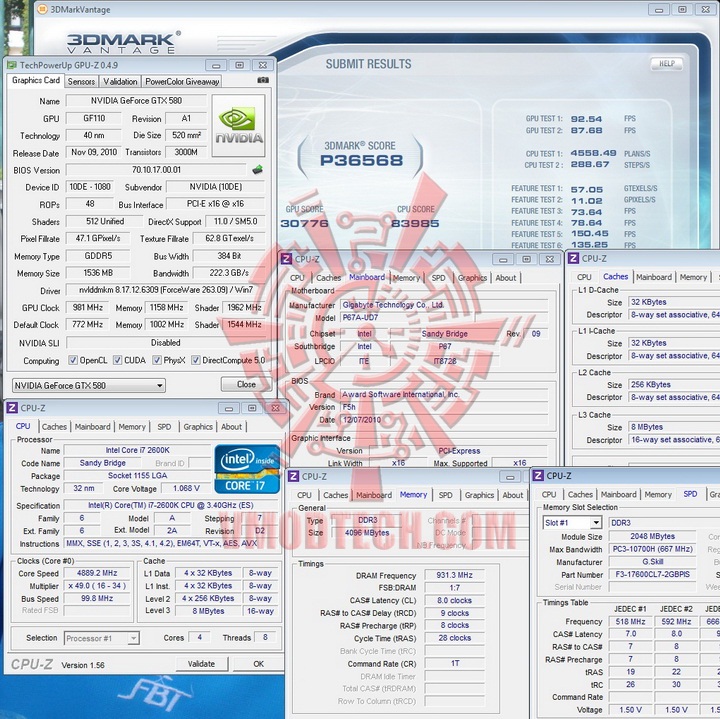

3DMark Vantage
.
vantage new GIGABYTE P67A UD7 Motherboard Review.

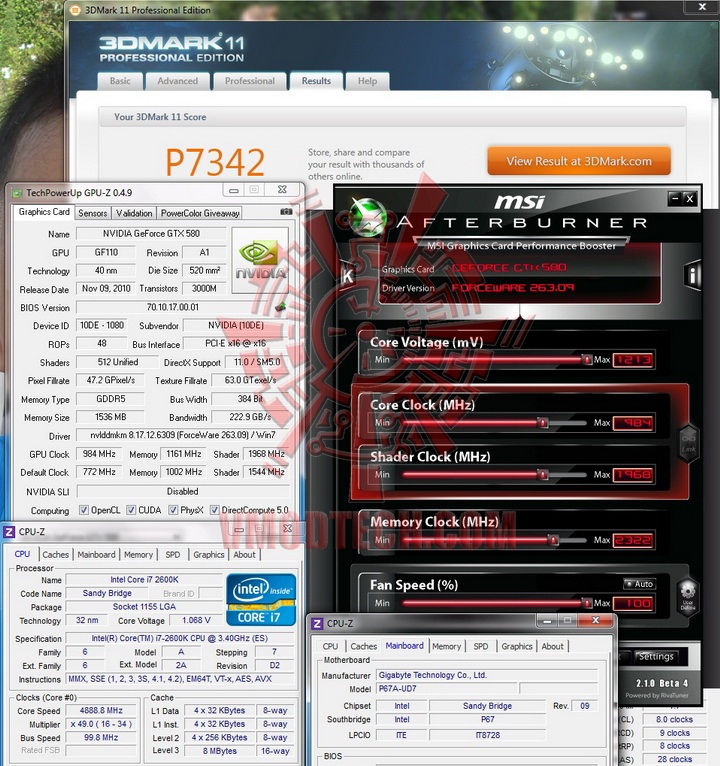

3DMark 11
.
11 new GIGABYTE P67A UD7 Motherboard Review.

Core i7 2600K + Gigabyte P67A UD7 ทำงานร่วมกับ Nvidia GTX580 ใบเดียว ก็ลากคะแนนทะลุความคาดหมายผมไปเยอะจนน่าตกใจเลยครับ แรงงงง

.

————————————————–

.

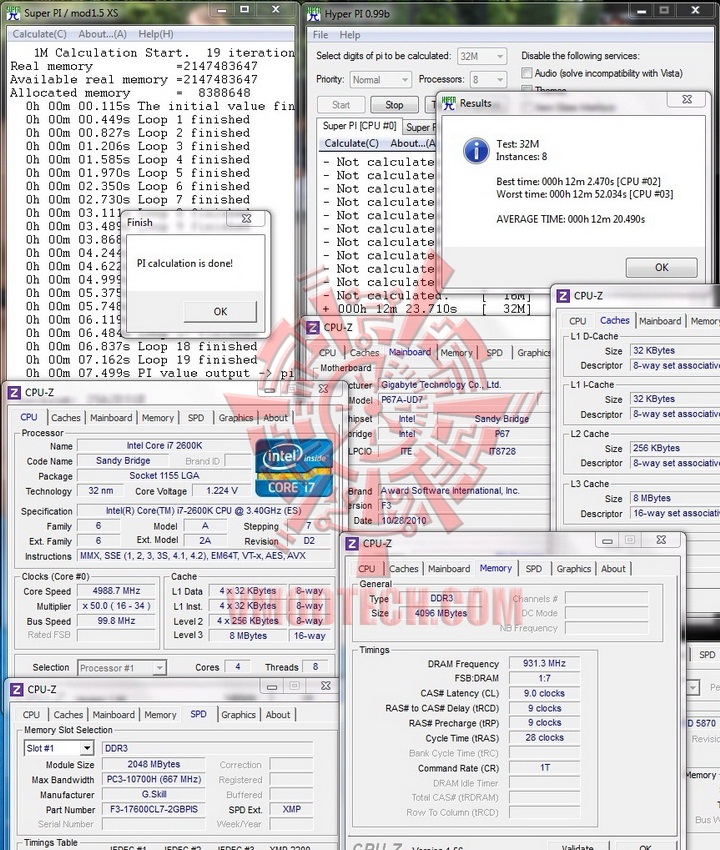

Maximum Overclock
.

จัดกันไปครับสำหรับบอร์ด Gigabyte P67A UD7 สูงสุดเท่าที่พอจะพา Core i7 2600K ไปได้ และทำได้แค่ครั้งเดียว หลังจากนั้น Bios ก็ Recover ครับ เอิ๊กๆ กำ
.
pi 50 finished 1 GIGABYTE P67A UD7 Motherboard Review
.
เฉียดห้ากิ๊กกันไปครับสำหรับ Stability ที่ทุกการรีวิวจาก Vmodtech.com ได้ทำการเทสจะต้องผ่านเพื่อเสถียรภาพในการใช้งานในชีวิตประจำวันได้อย่างเป็นสุข ไม่รู้ว่าถ้ารัน Firefox หรือ MSN แล้วจะ Restart หรือเปล่านะครับเนี่ย กำ อิอิ และ สำหรับมือใหม่ที่ไม่ชำนาญในการ Overclock วันนี้มีของแถมครับสำหรับคนที่ใช้บอร์ด Gigabyte P67A UD7 ไม่ต้องไปลองผิดลองถูกให้เสียเวลา ลอก Config ผมไปเลยครับ แรงงงงงง
.
dsc09704 resize1 GIGABYTE P67A UD7 Motherboard Review.
dsc09705 resize1 GIGABYTE P67A UD7 Motherboard Review.
dsc09706 resize1 GIGABYTE P67A UD7 Motherboard Review.

————————————————–


..
Conclusion

dsc 0141 GIGABYTE P67A UD7 Motherboard Review

เรียบร้อยกันไปแล้วนะครับสำหรับผลงานของ Gigabyte P67A UD7 กับคู่หู Intel Core i7 2600K Sandy Bridge ที่สามารถลากไปได้สุดๆที่ BCLK 100 x 49 รวม 4,888 MHz โดยที่ยังสามารถผ่าน Linx โหมดมาตรฐานแบบไม่หมกเม็ด อุณหภูมิก็ชิวๆสบายๆ เสียดายครับที่ผมยังไม่ได้ลองพลัง GTX580 Sli บนบอร์ดตัวนี้ซึ่งมี Chip NF200 มาด้วยเลยไม่รู้ว่า Sandy เจอกับ GTX580 ที่วิ่ง 16X สองเลนเลยเนี่ยจะรุนแรงขนาดไหน ที่พิเศษสุดๆสำหรับขา Overclock คือภาคจ่ายไฟ CPU ที่ยัดมาให้ถึง 24 Phase อัดกันไม่ต้องกังวลเรื่องไฟไม่นิ่ง ไม่พอ หรือว่าเสียงจี๊ดๆจากบอร์ดกันไปเลย
.
ก็ฝากไว้เป็นตัวเลือกอีกตัวนึงครับสำหรับ Mother Gigabyte P67A UD7 รุ่นใหญ่ Feature ครบครัน อัดได้แรงแบบนี้ ไม่รู้ว่าปัจจุบันนี้เนี่ย Bios ที่สามารถปลดปล่อยพลังน้อง Sandy ออกมาหรือยังนะครับ แต่ผมคาดหวังว่า มันจะสามารถพาน้อง Sandy ไปได้อีกเยอะทีเดียวครับ แล้วพบกันใหม่ สวัสดีครับ

.

เชน

9 มกราคม 2554

.

vmod award performance good GIGABYTE P67A UD7 Motherboard Reviewvmod award innovation good GIGABYTE P67A UD7 Motherboard Review

.
