GIGABYTE X170-WS ECC REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 19/09/2016 21:37, 11,820 views / view in EnglishEN
«»
Share

.

GIGABYTE X170-WS ECC Appearance

dsc 4577 GIGABYTE X170 WS ECC REVIEW


มากันในกล่องสีดบอกชื่อรุ่นและฟีเจอร์หน้ากล่องครบถ้วนครับ

dsc 4583 GIGABYTE X170 WS ECC REVIEW

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

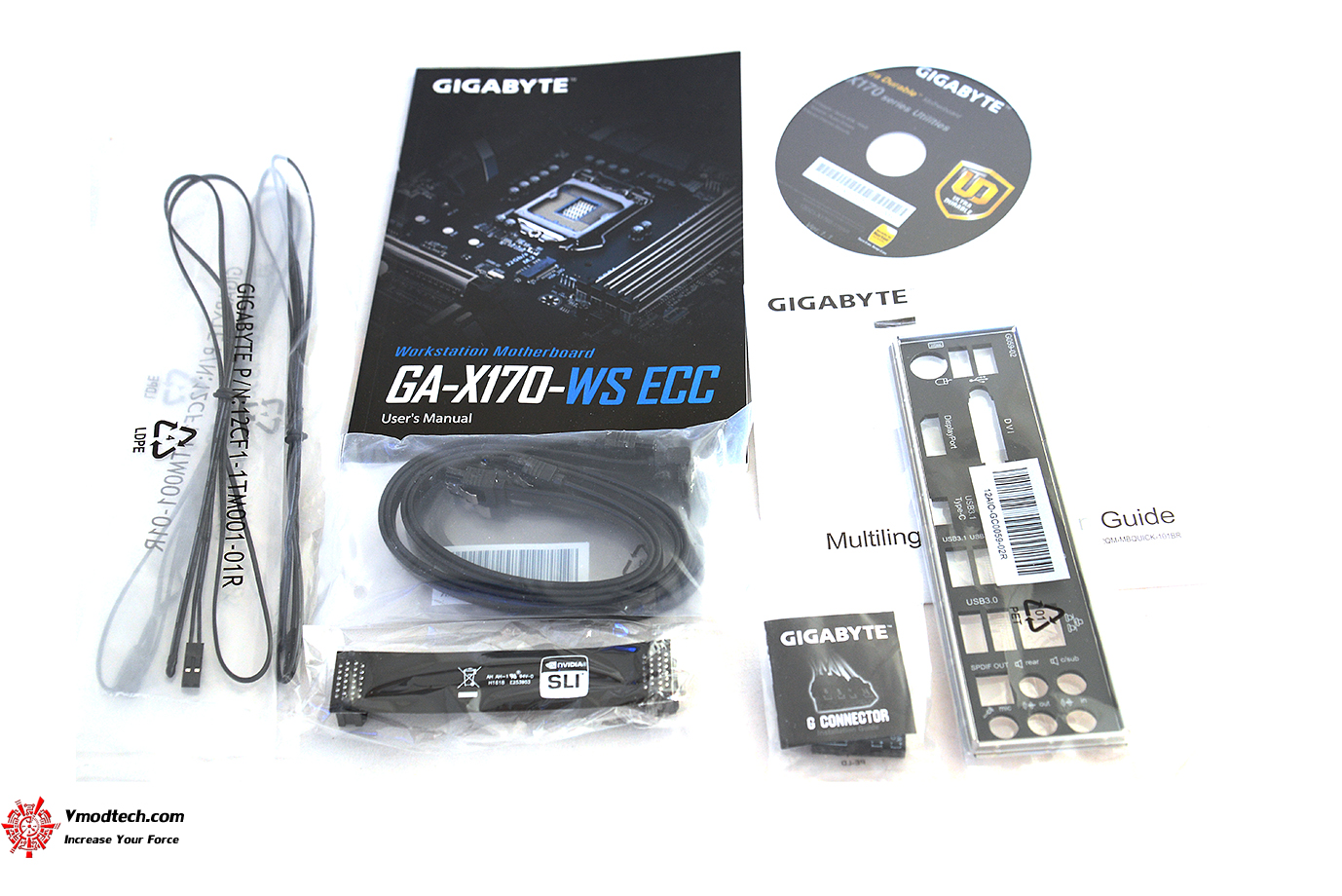

dsc 4589 GIGABYTE X170 WS ECC REVIEW

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด สายบริดจ์ SLI 1เส้น  G คอนเนคเตอร์ต่างๆ

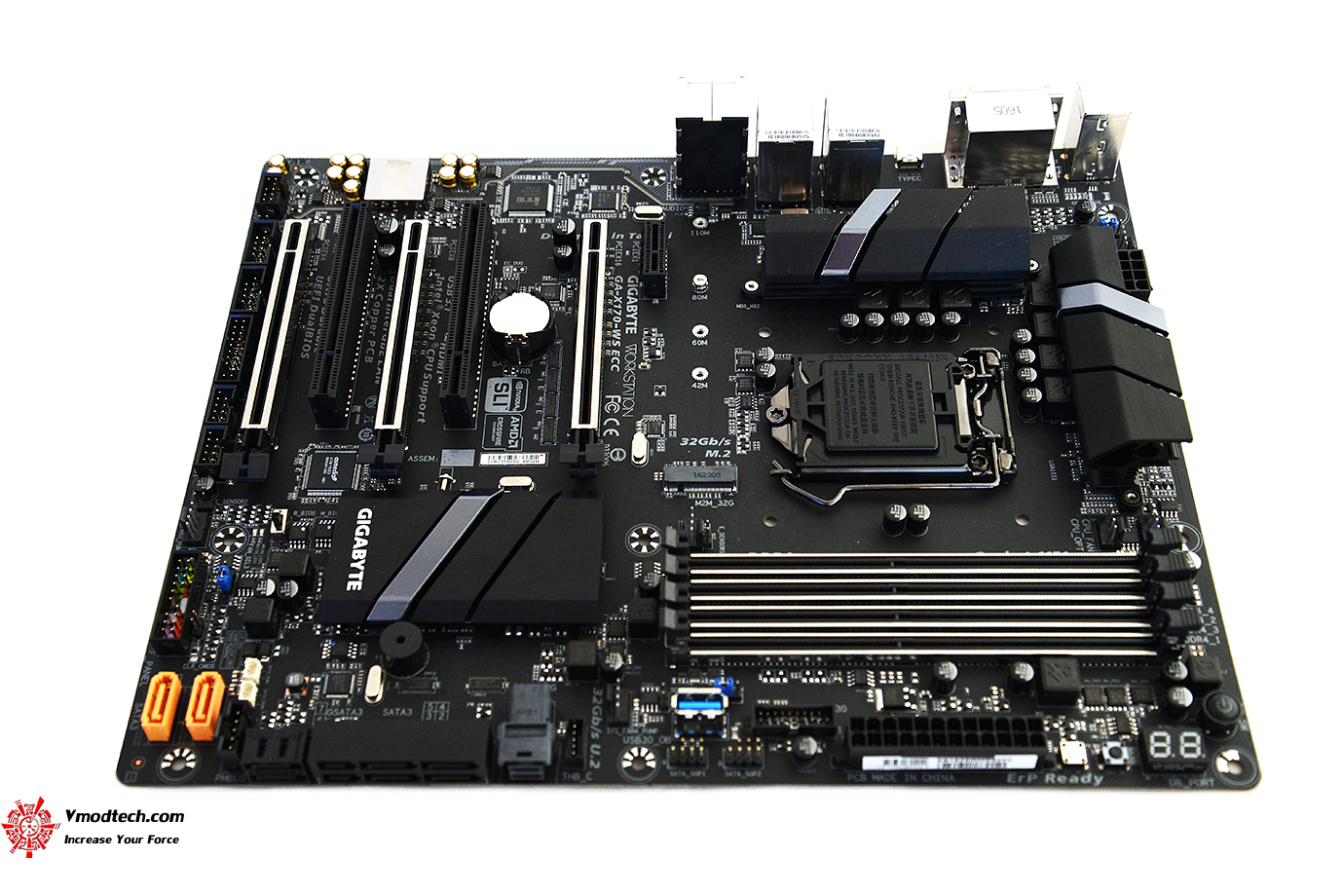

1 GIGABYTE X170 WS ECC REVIEW

เมนบอร์ดเป็นสีดำล้วนครับสลับกับฮีตซิงค์สีดำเทาที่มีโลโก้ GIGABYTE รวมทั้งสล๊อต PCIe ที่เป็นสีเงินด้วย Ultra Durable Metal Shielding ดูแล้วสวยงามโดดเด่นดูดีมากๆครับ

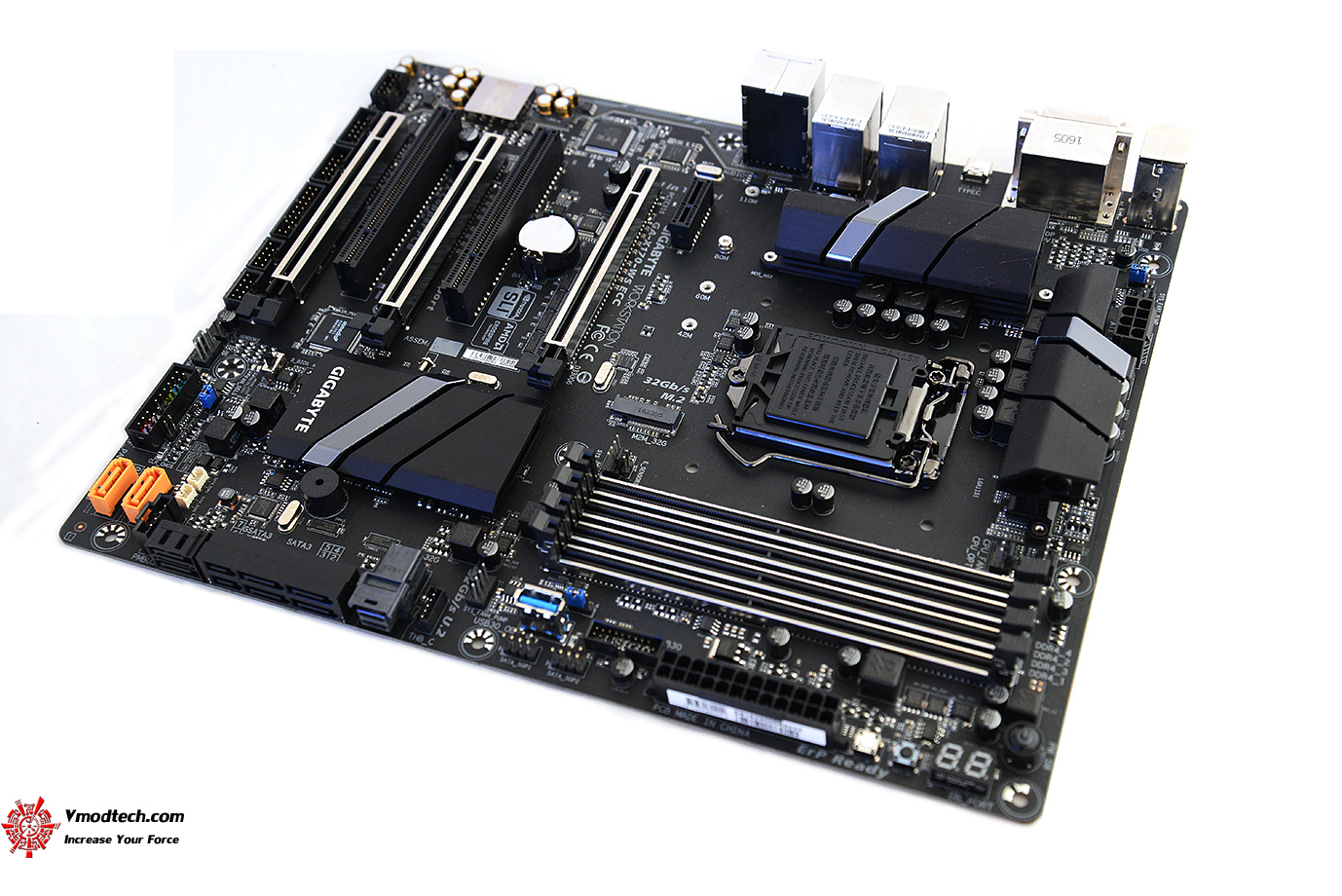

dsc 4666 GIGABYTE X170 WS ECC REVIEW

ขนาดของเมนบอร์ดนั้นอยู่ที่ ATX Form Factor; 30.5cm x 24.4cm ตามลำดับ

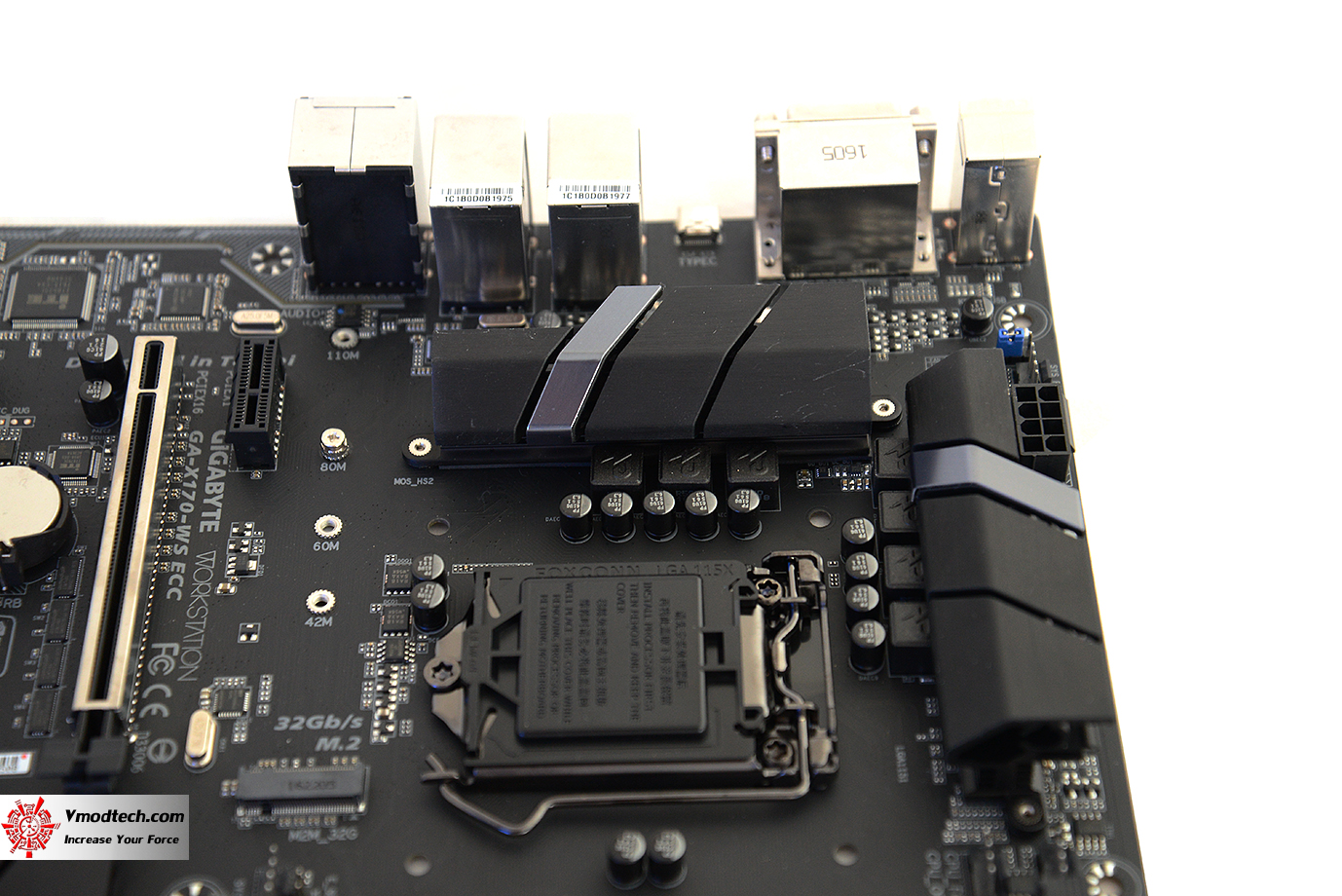

dsc 4606 GIGABYTE X170 WS ECC REVIEW

เฟสไฟมี ด้วยกัน 7 เฟสด้วยกัน รองรับการทำงานของซีพียูทั้งตระกูล Intel Xeon และ Intel LGA1151 - Support for Intel® Xeon® E3-1200 v5 processors/Intel® Core™ processors/ Intel® Pentium® processors/Intel® Celeron® processors in the LGA1151 package ตามลำดับ โดยซ๊อกเก็ตนั้นเป็นแบบ Gold Plated CPU Socket Design ครับการเหนี่ยวนำที่ดีกว่าซ๊อกเก็ตทั่วๆไปแน่นอนครับ

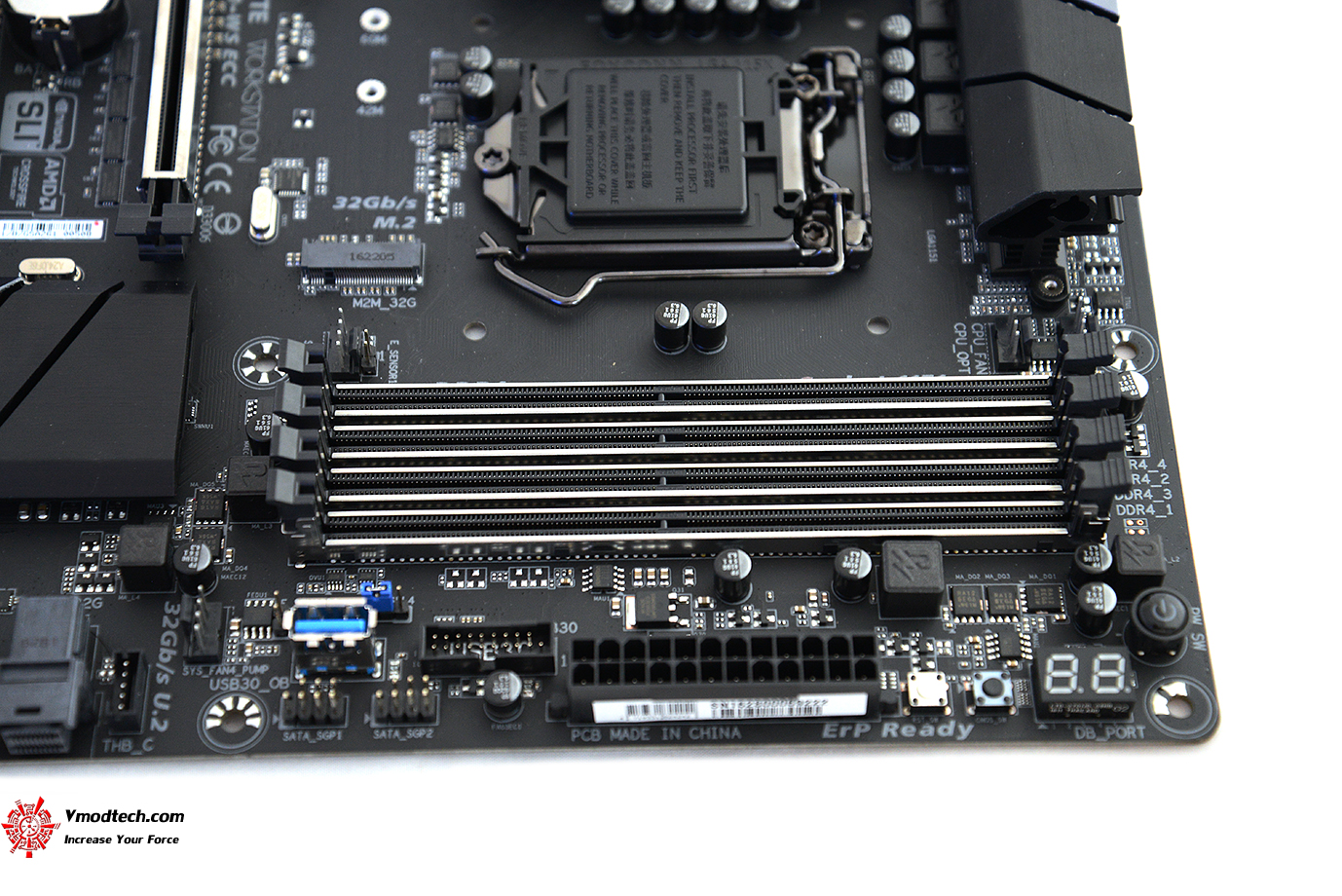

dsc 4609 GIGABYTE X170 WS ECC REVIEW

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4 x DIMM, Max. 64GB, Support for DDR4 2133 MHz memory modules ความจุ 64GB ครับ Support for ECC Un-buffered DIMM , Support for non-ECC Un-buffered DIMM  ซึ่งถ้าจะใส่แรม ECC ซีพียูต้องเป็น Intel Xeon นะครับ

dsc 4627 GIGABYTE X170 WS ECC REVIEW

ฮีตซิงค์ชิบเซ็ต Intel® C236 Chipset สีดำเทามีโลโก้ GIGABYTE ดูสวยงามดีครับ

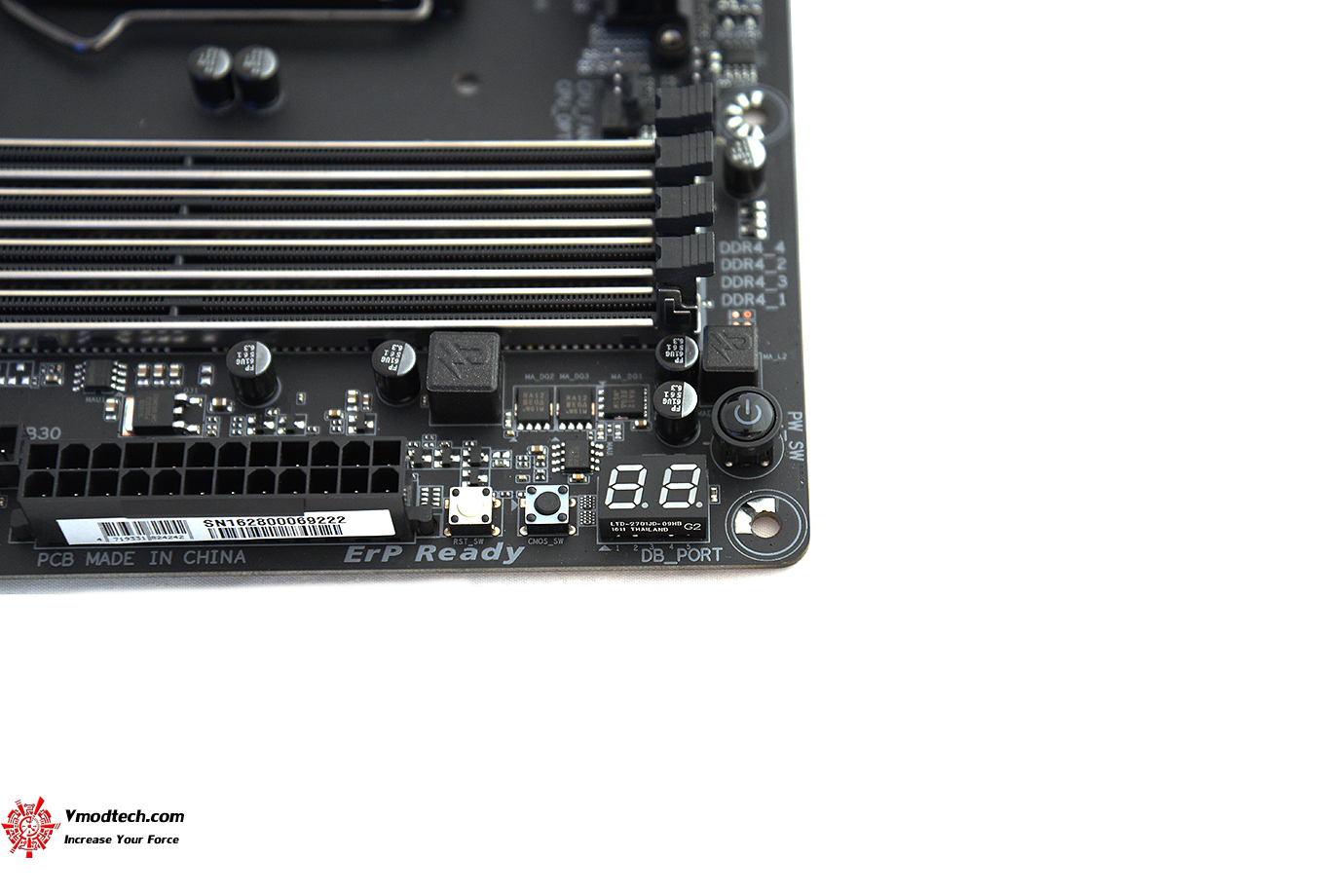

dsc 4616 GIGABYTE X170 WS ECC REVIEW

มีปุ่ม Power , Debug Code , Cmos Sw , Reset SW ให้มาแบบครบๆเลยครับ

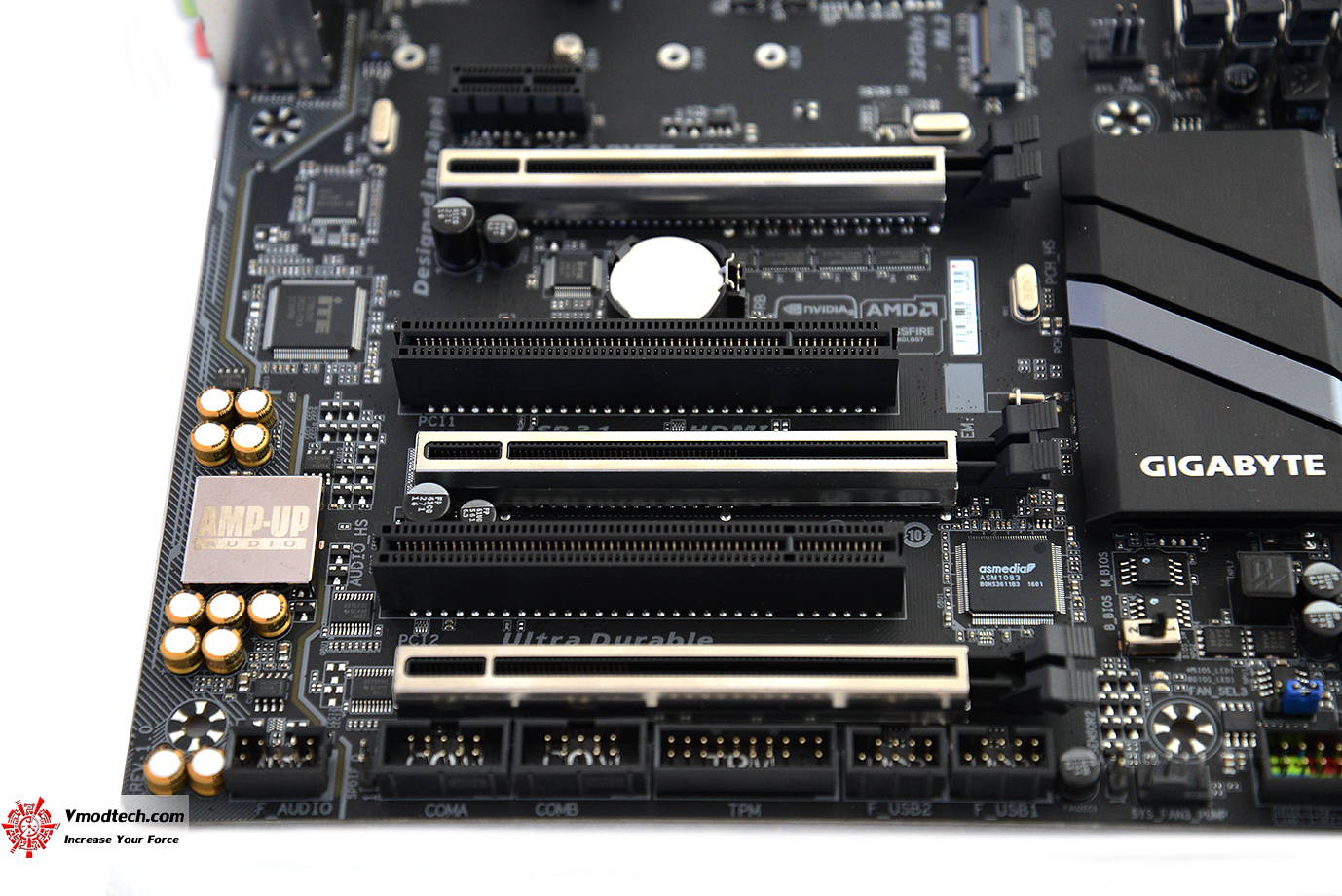

dsc 4637 GIGABYTE X170 WS ECC REVIEW

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 3x PCI Express x16 slots , 2 x PCI slot ,  1 x PCI Express x1 slots พร้อมรองรับการ SLI/Crossfire เต็มรูปแบบครับ

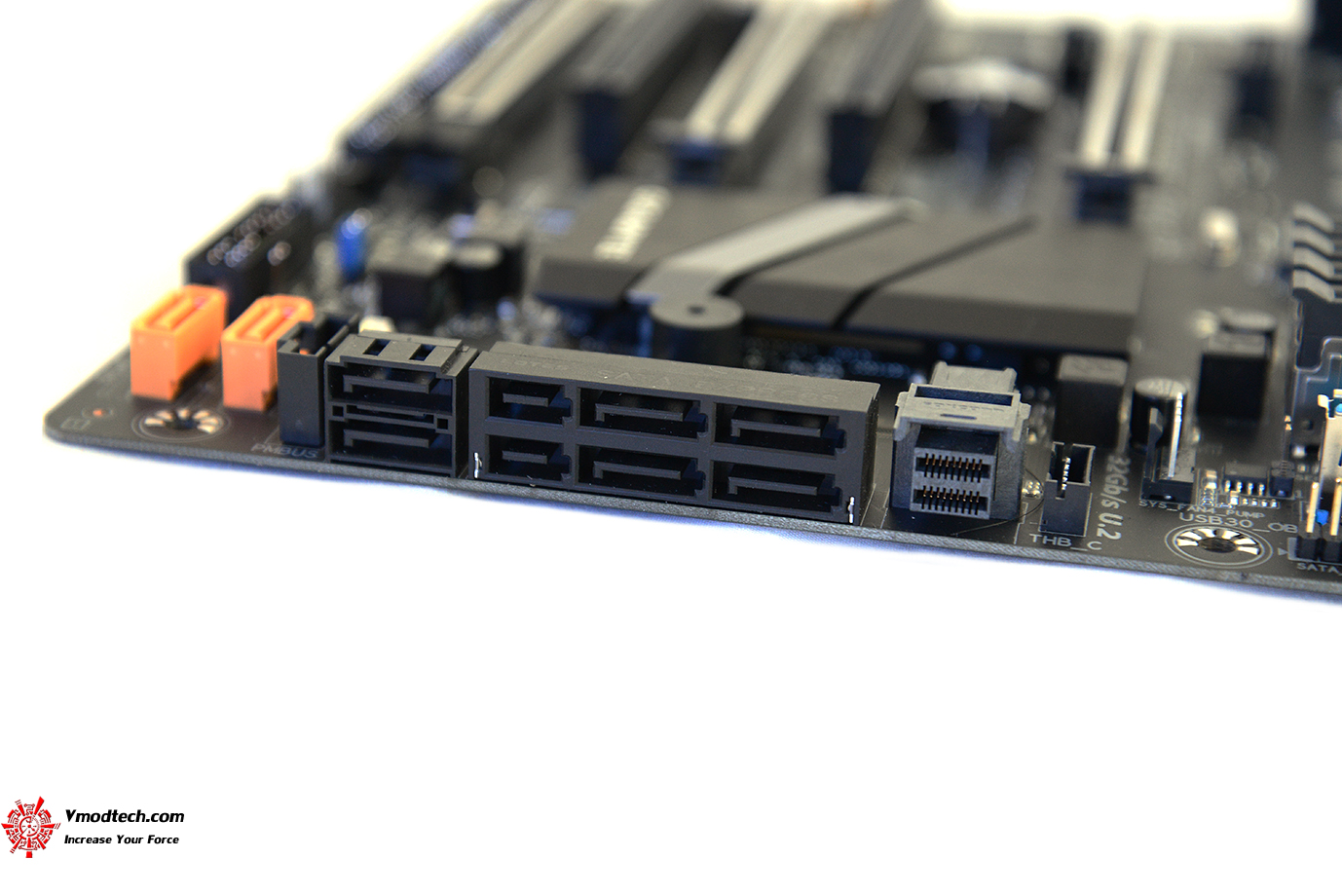

dsc 4623 GIGABYTE X170 WS ECC REVIEW

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s connectors (SATA3 0~5) , 2 x SATA Express connectors , 1 x U.2 connector และ x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support)

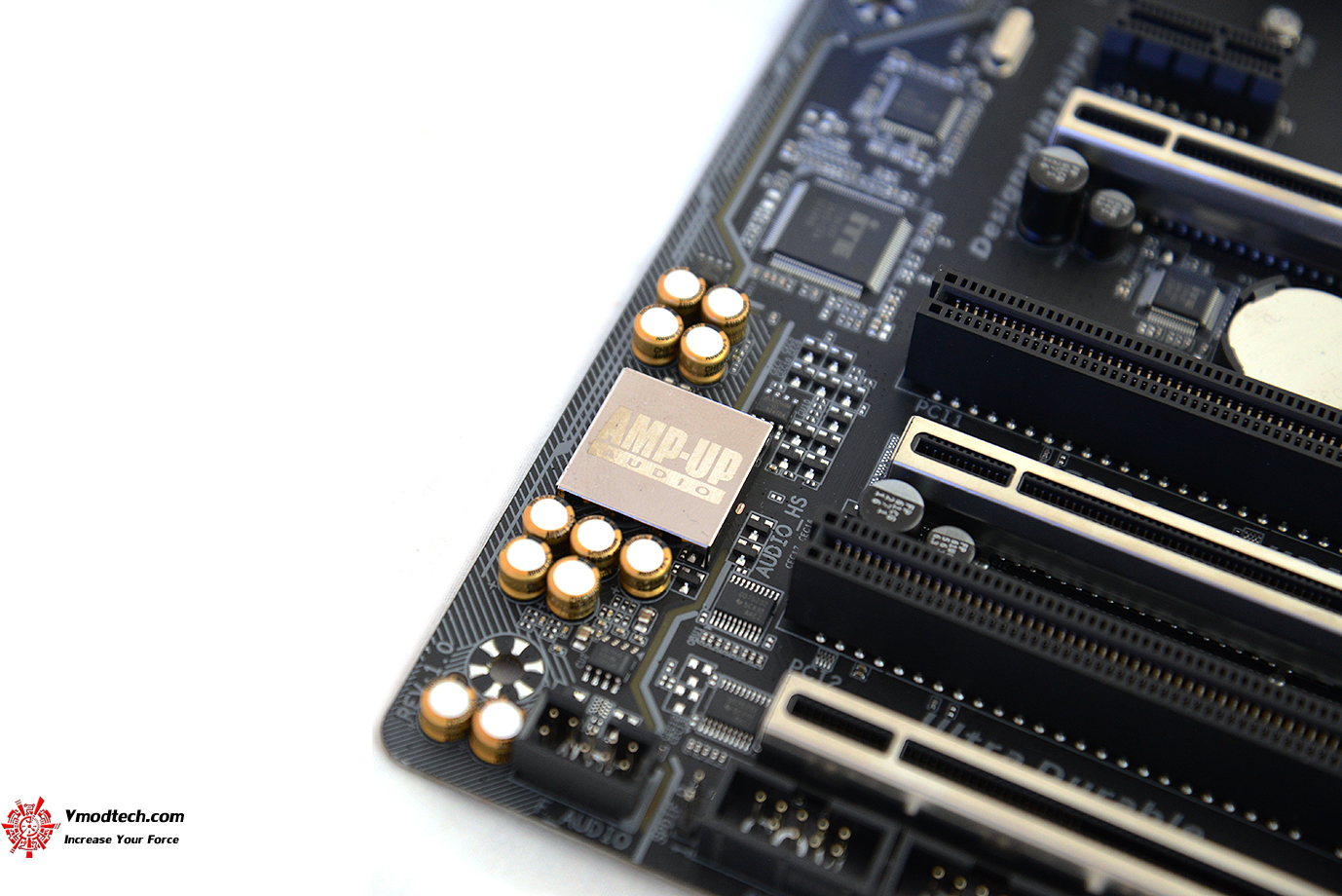

dsc 4645 GIGABYTE X170 WS ECC REVIEW

ระบบเสียงจัดเต็มด้วย AMP-UP Audio Realtek® ALC1150 codec ให้กันมาไม่ธรรมดาครับกับระบบเสียง

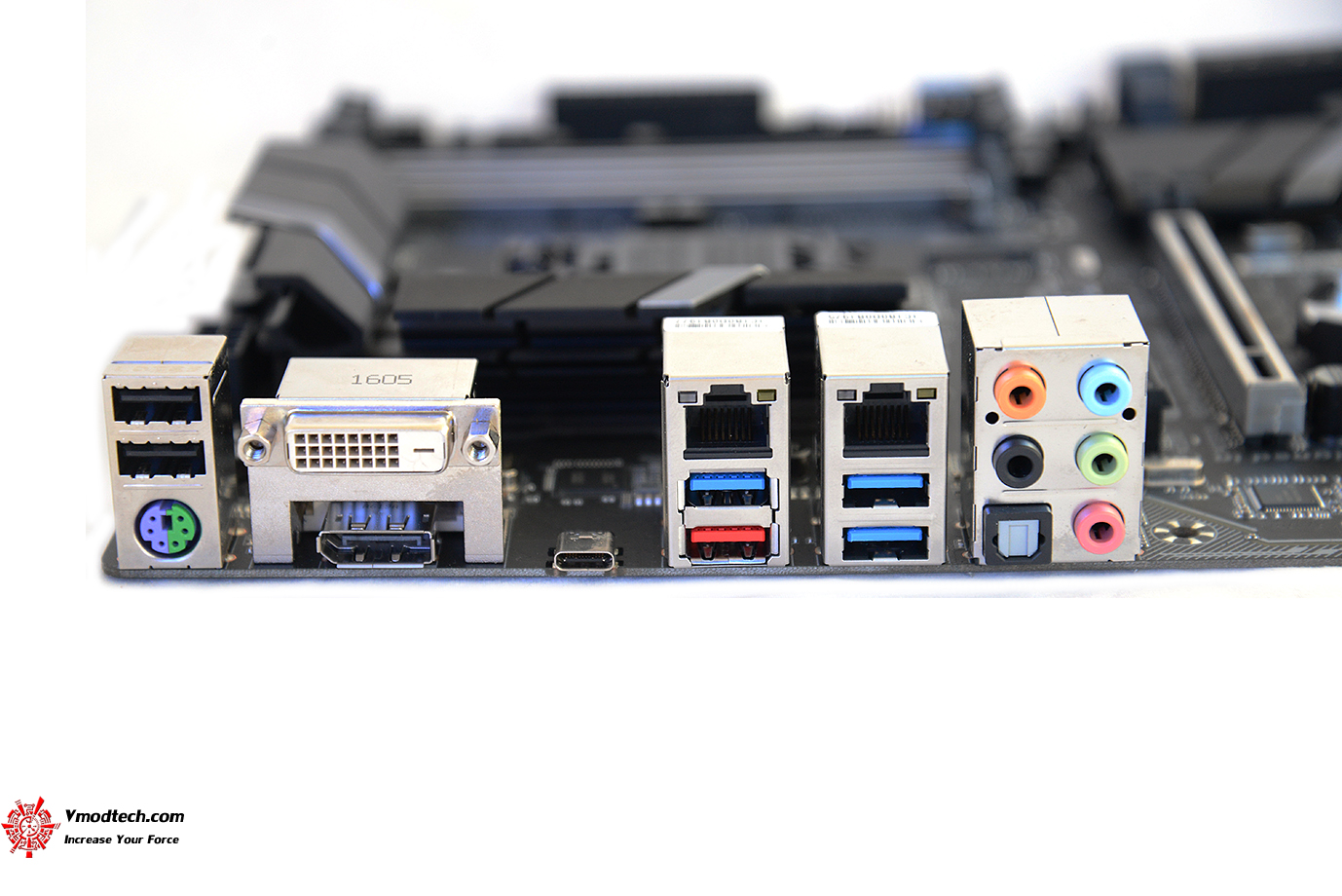

dsc 4653 GIGABYTE X170 WS ECC REVIEW

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย  1 x PS/2 keyboard/mouse port , 1 x DVI-D port , 1 x DisplayPort , 1 x USB Type-C™ port, with USB 3.1 support , 1 x USB 3.1 Type-A port (red) , 3 x USB 3.0/2.0 ports , 2 x USB 2.0/1.1 ports , 2 x RJ-45 ports , 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)dsc 4657 GIGABYTE X170 WS ECC REVIEW

PCB ด้านหลังสีดำล้วน

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
