GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

, / บทความโดย: tpp , 07/07/2017 23:30, 16,918 views / view in EnglishEN
«»
Share

Motherboard Appearance

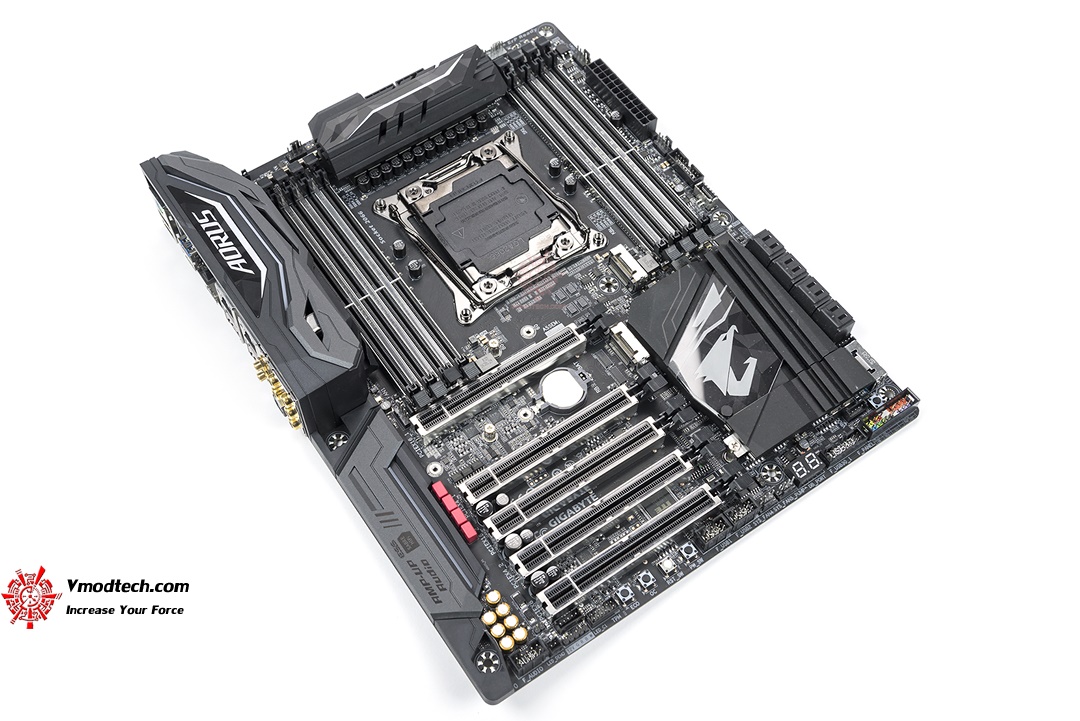

tpp 1102 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

หน้าตา บอร์ดแบบเต็มๆครับ การปรับแต่งให้มีพื้นฐานเป็นสีดำสลับกับเทา

tpp 1103 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

3 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

บริเวณสล๊อด PCIe และความสามารถในการเสียบใช้งานกราฟฟิกการ์ดที่ขึ้นอยู่กับเลนของ CPU ที่ใช้งาน

tpp 1108 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

บริเวณที่ติดตั้งชุด Audio ครับ มีการออกแบบด้วย ESS SABRE DAC ซึ่งให้พื้นฐานเสียงที่ดีกว่า

tpp 1107 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

นอกเหนือจากการเชื่อมต่ออุปกรณ์จัดเก็บด้วยพอร์ท SATA III แล้ว บนตัวบอร์ดยังสามารถติดตั้ง SSD แบบ M.2 ได้ทั้ง SATA และ PCIe ถึงสามตัว

  1. 1 x M.2 connector (Socket 3, M key, type 2260/2280 SATA and PCIe x4/x2 SSD support) (M2P_32G)
  2. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe x4/x2 SSD support) (M2M_32G)
  3. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2Q_32G)
  4. 8 x SATA 6Gb/s connectors
  5. Support for RAID 0, RAID 1, RAID 5, and RAID 10
    * The M2M_32G connector must work with an Intel® VROC Upgrade Key to support RAID configuration.
    * Refer to “1-10 Internal Connectors,” for the installation notices for the M.2 and SATA connectors.

tpp 1104 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

บริเวณโซนที่ติดตั้งแรมครับ ตัวบอร์ดนั้รองรับแรม DDR4 Support for DDR4 4400(O.C.) / 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400 / 2133 MHz memory modules

tpp 1105 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

ด้านบนของบอร์ดจะเป็นที่เสียบไฟเลี้ยง CPU แบบแปดพินสองหัวครับ

tpp 1106 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

ฮีทซื้งค์ที่สวยงามมาก

tpp 1109 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

ด้านหลังของบอร์ดก็โล่งๆครับ

tpp 1110 GIGABYTE X299 AORUS GAMING 7 with Intel Core i7 7900X Review

  1. 1 x PS/2 keyboard/mouse port
  2. 1 x USB Type-C™ port, with USB 3.1 Gen 2 support
  3. 4 x USB 3.1 Gen 2 Type-A ports (red)
  4. 4 x USB 3.1 Gen 1 ports
  5. 2 x RJ-45 ports
  6. 2 x MMCX antenna connectors (2T2R)
  7. 1 x optical S/PDIF Out connector
  8. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

.
