GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 25/04/2018 15:59, 69,255 views / view in EnglishEN
«»
Share

GIGABYTE X470 AORUS GAMING 7 WIFI Appearance



dsc 1289 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

เมนบอร์ด GIGABYTE X470 AORUS GAMING 7 WIFI รุ่นใหม่ล่าสุดในซีรี่ย์ AORUS GAMING ครับ

dsc 1295 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน


dsc 1300 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

อุปกรณ์ที่ให้มานั้นเยอะมากๆ คู่มือ สายรัด AORUS บริดจ์ SLI สาย SATA 2 ชุด เสาไวไฟ สายไฟ USB ต่างๆ ให้กันมาเพียบครับ


dsc 1315 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ตัวเมนบอร์ดนั้นเน้นโทนสีดำสลับฮีตซิงค์สีส้มสลับขาว การออกแบบนั้นใหม่ทั้งหมดครับไม่เหมือนเดิมเลย สวยงามจริงๆ

dsc 1323 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ดูการวางรายละเอียดของช่องเชื่อมต่อต่างๆทำได้อย่างลงตัวสวยงามมากๆครับ ทั้งฮีตซิงค์ดูสวยงามใหญ่โต เฟสไฟที่ดูอลังการ สล๊อตแรมที่มีไฟ RGB พร้อมด้านหน้า สล๊อต PCIe ทุกช่องเป็นโลหะทั้งหมดเน้นความทนทาน และช่อง M.2 มีฮีตซิงค์ให้อีกด้วยครับ จัดเต็มจริงๆ

dsc 1412 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ขนาดของเมนบอร์ดนั้นอยู่ที่ ATX Form Factor; 30.5cm x 24.4cm

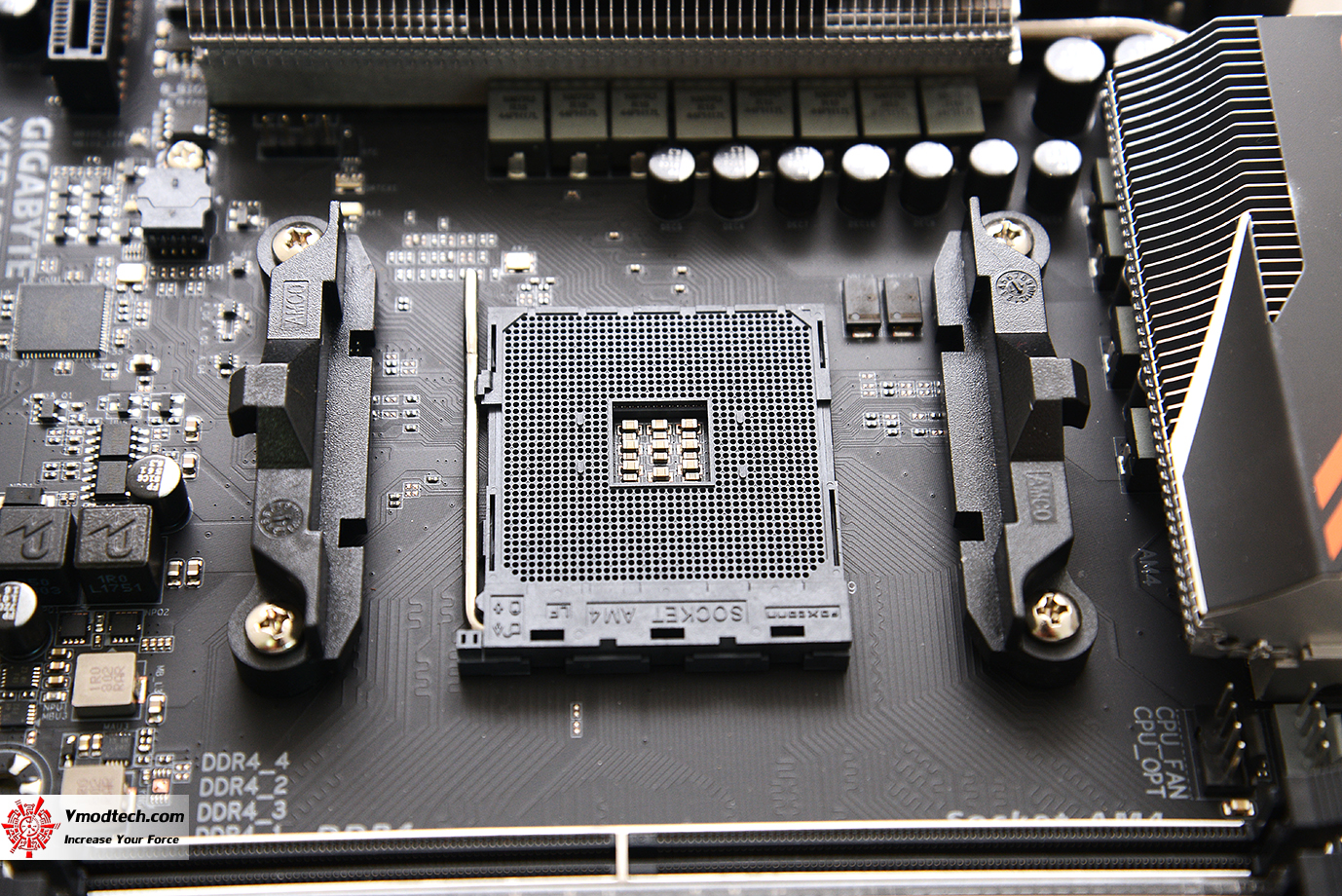

dsc 1341 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ซ๊อกเก็ต AM4 ยังใช้งานเช่นเดิมครับ

dsc 1332 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ด้านบนเฟสไฟมีโลโก้ AORUS อันเป็นเอกลักษณ์ของซีรี่ยครับ เฟสไฟมีทั้งหมด 10+2 Phase IR Digital PWM Design ครับ จัดเต็มจริงๆ ฮีตซิงค์นั้นเป็นแบบ Fins-Array Heatsink & Direct Touch Heatpipe ระบายความร้อนอย่างเต็มรูปแบบอีกด้วยครับ

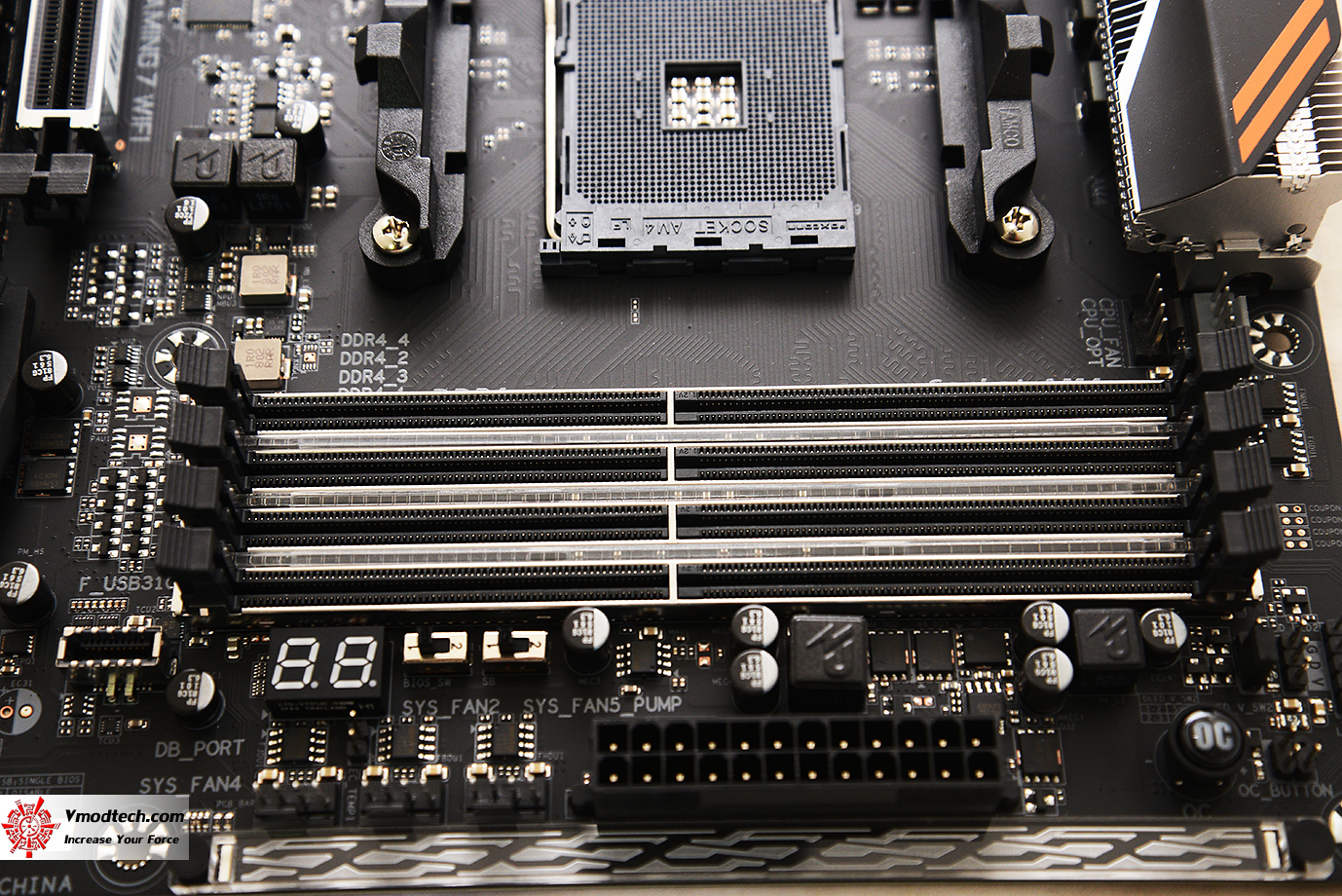

dsc 1350 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

แรมให้กันมา 4ช่อง เสริมแกร่งด้วย Memory Armor ทั้งหมด รองรับ 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory Support for DDR4 3600+(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 3000(O.C.) / 2933 / 2667 / 2400 / 2133 MHz memory modules Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory module

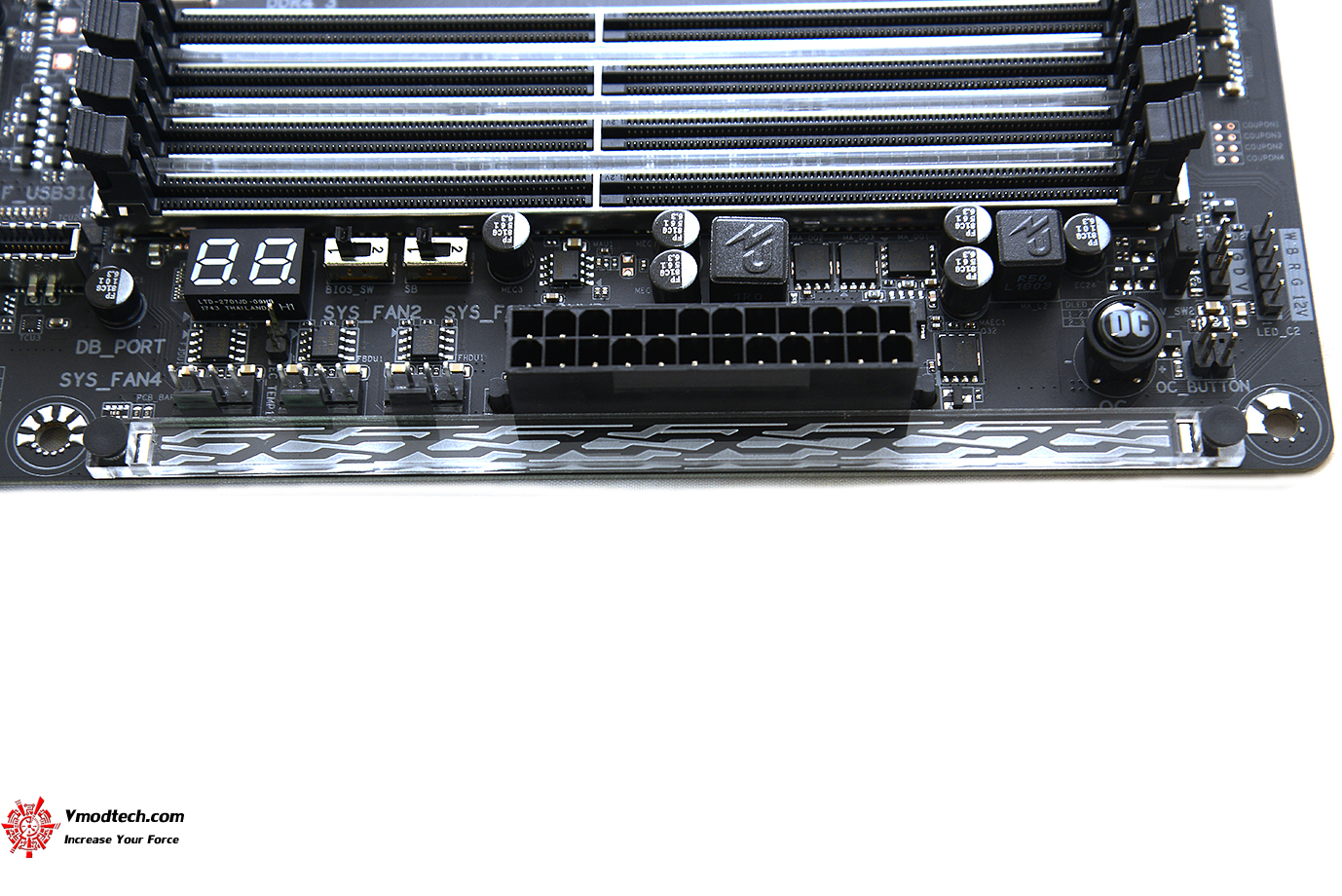

dsc 1360 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ด้านล่างมีแถบไฟ RGB FUSION แสดงผลให้แบบจัดเต็มครับ

dsc 1352 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ด้านล่างมี DEBUG Code BIOS สวิตช์ และ USB Type-C™ Front Panel Connector ให้ใช้งานแบบเต็มๆครับ

dsc 1366 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ด้านขวาล่างก็มีปุ่ม OC ให้ใช้งานแบบโอเวอร์คล๊อกกันแบบง่ายดาย

dsc 1372 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ช่อง SATA ใหเกันมา 6 x SATA 6Gb/s connectors

dsc 1395 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ชิบเซ็ต X470 มีฮีตซิงค์ที่มีโลโก้ AORUS สวยงามโดดเด่นมากๆครับ

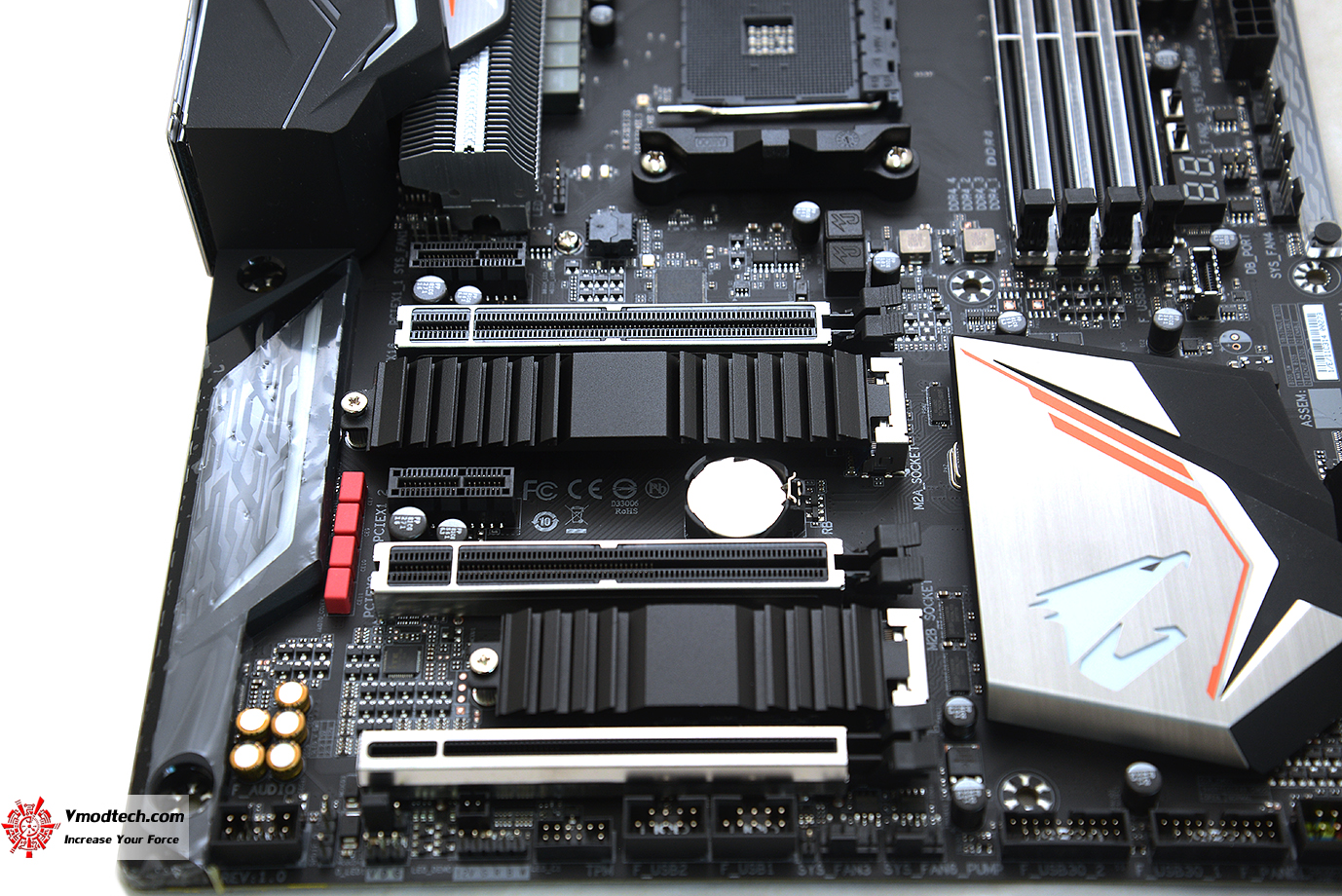

dsc 1383 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ช่อง M.2 ให้กันมา 2ช่องและเป็นฮีตซิงค์ระบายความร้อนในตัวครับ 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/ x2 SSD support) (M2A_SOCKET) , 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 PCIe x4/x2 SSD support)

dsc 1402 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ระบบเสียงเป็น ALC1220-VB + ESS SABRE DAC , Realtek® ALC1220 codec 2/4/5.1/7.1-channel

dsc 1406 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

สล๊อต PCIE เสริมแกร่งด้วยโลหะ PCIe Armor ทั้งหมด 3ช่องเลยครับ และช่อง 2 x PCI Express x1 slots

dsc 1418 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังก็จัดเต็มครับ 1 x power/reset button , 1 x Clear CMOS button , 2 x MMCX antenna connectors (2T2R) , 6 x USB 3.1 Gen 1 ports , 1 x USB Type-C™ port, with USB 3.1 Gen 2 support , 1 x USB 3.1 Gen 2 Type-A port (red) , 2 x USB 2.0/1.1 ports ,1 x RJ-45 port , 1 x optical S/PDIF Out connector , 5 x audio jacksให้กันมาแบบครบๆเลยครับ

dsc 1429 GIGABYTE X470 AORUS GAMING 7 WIFI REVIEW

ด้านหลังเป็น PCB สีดำพร้อมมีแบล๊คเพทด้านหลังสำหรับระบายความร้อนชุดเฟสไฟและป้องกันอันตรายให้อีกด้วยครับ จัดเต็มสุดยอดจริงๆ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
