สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน วันนี้ผมก็ยังมีรีวิว Motherboard Socket LGA2011 Chipset X79 จากค่าย GIGABYTE รุ่น X79-UD3 มาให้ได้ชมกัน ซึ่งเจ้า GIGABYTE X79-UD3 นั้นจะเป็น Motherboard รุ่นเล็กครับแต่ความสามารถและ feature ที่ให้มานั้นก็ยังอัดแน่นในรายละเอียดและพร้อมสำหรับการใช้งานได้อย่างดีทีเดียว มาชมรายละเอียดเพิ่มเติมจากหน้าเว็บของ Gigabyte กันก่อนเลยครับ
.

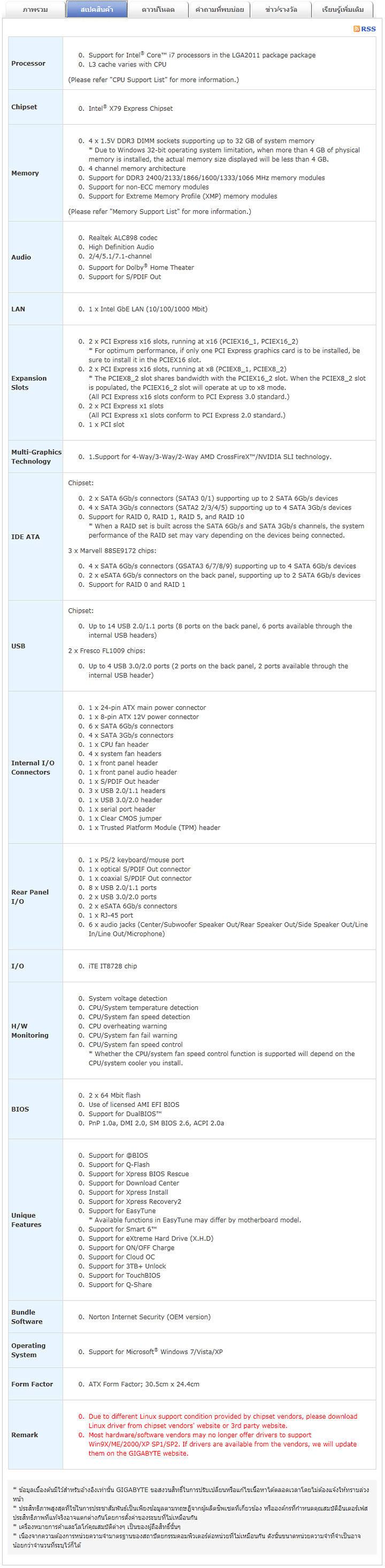

Gigabyte Website

ลากมาดูไม่หมดเลยครับ รายละเอียดเยอะมากๆๆๆ

..

.

Mother Board Appearance

.

กล่องมาด้วยดีไซน์สีขาวสะอาดตาเลย

ฟังก์ชั่นและ Feature ด้านหลังกล่องเพียบ

.

Feature เด่นของ Gigabyte X79-UD3 จะเป็น Digital Power ในส่วนของ CPU และ RAM

อุปกรณ์ที่มากับกล่องครับ

User’s manual
I/O Shield
4 x SATA 3Gb/s cable(s)
1 x SLI bridge(s)
1 x Crossfire bridge(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s) 1 x SLI bridge(s)

.บอร์ดขนาด ATX ปกติครับบอร์ดจะเป็นสำน้ำตาลเข้มกลมกลืนกับ Slot สีดำ แกมสีเทาฟ้าของ Heatsink ของ PCH

ดูจริงๆแล้วอุปกรณ์ก็ไม่หนาแน่นมากมายนัก

PCI Express Slot

1. 2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2)
2. 2 x PCI Express x16 slots, running at x8 (PCIEX8_1, PCIEX8_2)
3. 2 x PCI Express x1 slots
4. 1 x PCI slot

ช่องเสียบไปหน้า Panel ครับ

Heatsink ของ PCH นั้นจะไม่มีพัดลมระบายความร้อน ซึ่งขณะใช้งานก็ไม่ได้ร้อนอะไรมากมายนักครับ

.

.

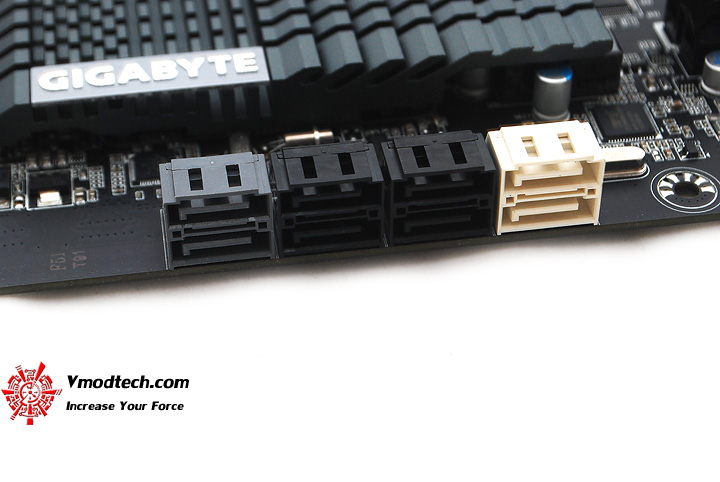

SATA Port
Intel® X79 chipset :
2 x SATA 6Gb/s connectors (SATA3 0/1) supporting up to 2 SATA 6Gb/s devices
4 x SATA 3Gb/s connectors (SATA2 2/3/4/5) supporting up to 4 SATA 3Gb/s devices
Support for RAID 0, RAID 1, RAID 5, and RAID 10

3 x Marvell 88SE9172 chips:

1. 4 x SATA 6Gb/s connectors (GSATA3 6/7/8/9) supporting up to 4 SATA 6Gb/s devices
2. 2 x eSATA 6Gb/s connectors on the back panel, supporting up to 2 SATA 6Gb/s devices
3. Support for RAID 0 and RAID 1

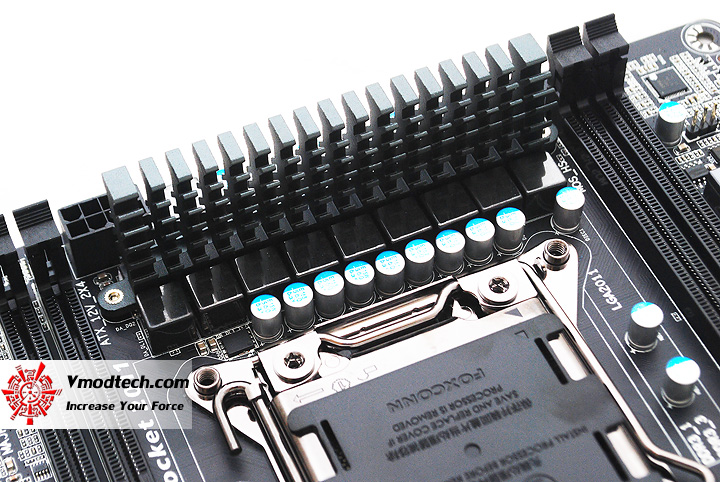

บริเวณภาคจ่ายไฟ Digital

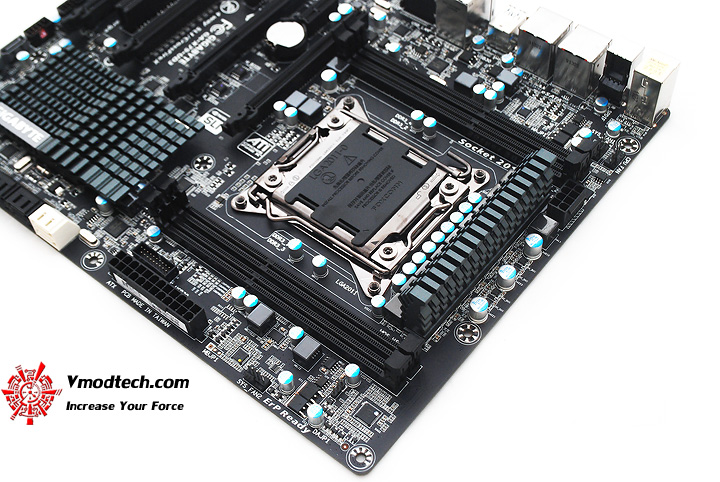

มุมมองจากด้านหัวของบอร์ดครับ Slot Ram ก็จะมีแค่สี่ช่องเสียบครับ

.

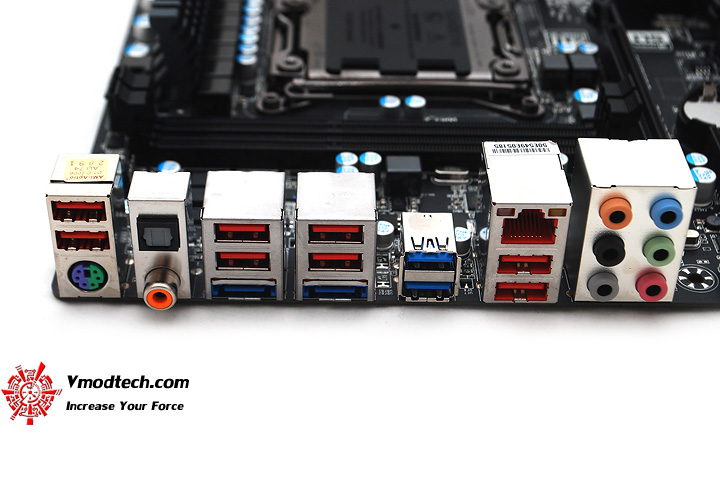

ด้านท้ายบอร์ดครับบรรจุมาเพียบ

1. 1 x PS/2 keyboard/mouse port
2. 1 x optical S/PDIF Out connector
3. 1 x coaxial S/PDIF Out connector
4. 8 x USB 2.0/1.1 ports
5. 2 x USB 3.0/2.0 ports
6. 2 x eSATA 6Gb/s connectors
7. 1 x RJ-45 port
8. 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)

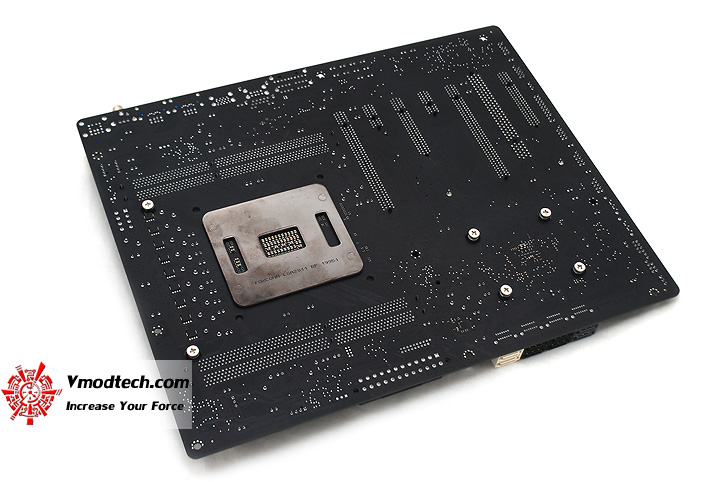

ด้านหลังบอร์ดไม่มีรายละเอียดเพิ่มเติมครับ มาแบบโล่งๆ

.

.

System Configuration

SYSTEMS
.CPU	..Intel Core i7 3930K
.Motherboard	..GIGABYTE X79-UD3 Motherboard
.Memory	..G.SKILL RipjawsZ F3-17000CL9Q-16GBZH 4GB x 4
.Graphic Card	..NVIDIA GTX580
.Harddisk	..OCZ AGILITY 3 120 GB
.CPU Cooler	..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply	..SilverStone Strider ST1000 Watt
.Operating System.	..Windows 7 Ultimate 64-bit

อุปกรณ์หลักก็เปลี่ยนหมดครับสำหรับปี 2012 ของผม

.

งามหยดกันจริงๆ

จัดไปพอประมาณครับที่ BCLK 100 x 46 = 4,600 MHz ไปได้ประมาณนี้สบายๆ

.

..

.การ์ดจอที่นำมาร่วมเทสครับ

.

.

.SuperPI Suites

เร็วตามมาตรฐานครับสำหรับ SuperPI Series

PCMark 7

PCMark 7 Benchmark คะแนนก็สวยงามครับ
.

Cinebench R11.5

เร็วตามมาตรฐานเลยสำหรับ Cinebench 11.5

..

.
AIDA 64 Benchmark

.

แรงดีไม่มีตก

..
Cache and Memory

ดู Mem Bandwidth นั้นก็ขึ้นอยู่กับแรมนะครับ วันนี้วิ่งสบายๆยังได้สองหมื่นกว่าเลย

.

X264 FHD Benchmark

แรงจริงๆสำหรับ X265 FHD Benchmark ที่ได้เกือบๆ 37 fps

WinRAR Benchmark

WinRAR วันนี้ได้เกือบๆห้าพันคะแนนครับ สุดๆเลย

Other Benchmark

แรงเอาเรื่องเลย

.d

.
3DMark Benchmark

3DMark 06

สามหมื่นสองพันกว่าคะแนนครับ

3DMark Vantage

แรงเป็นปกติสำหรับ Vantage

.3DMark 11

แต้มสวยครับเกือบๆเจ็ดพัน

.

..
Conclusion

.

เกือบลืมครับ ระหว่างทำการทดสอบ GIGABYTE X79-UD3 ตัวนี้นั้นเป็นจังหวะที่ CPU เบอร์เล็กของตระกูล SNB-E คือ 3820 เข้าคิวทดสอบอยู่พอดีครับ เลยนำผลเทสเล็กน้อยมาฝากกัน

ไม่เบาครับสำหรับการ Overclock 3820 ไปได้ที่ 4750 MHz เลยทีเดียว

เล่นเอา SuperPI ไหมสาดดดดดหนึ่งเม็กนี่ที่เจ็ดวินาทีกว่าๆเลยครับ สุดยอด

เรียบร้อยไปอีกบอร์ดครับสำหรับ GIGABYTE X79-UD3 Motherboard ก็ถือว่าเป็น Motherboard รุ่นเล็กที่มีความสามารถและฟังก์ชั่นการทำงานเหลือเฟือ สำหรับฟังก์ชั่นใน Bios นั้นจะเป็นแบบสามมิติที่เข้าใจได้ไม่ยากครับแต่ผมจะติดนิดนึงคือดูเหมือนว่าความสามารถในการ Overclock นั้นไม่มากนัก แต่หลังจากที่ได้ทดลองกับ CPU เบอร์เล็กๆของ socket LGA2011 อย่าง 3820 ก็สบายใจได้ระดับนึงครับอย่างที่เห็นกันไปด้านบนของหน้านี้ มันสามารถลากไปได้พอสมควรเลย ผมคิดว่าคู่นี้ GIGABYTE X79-UD3 กับ Intel Core i7 3820 น่าจะเป็นคู่หูคู่เล็กที่น่าสนใจมากๆ ลองพิจารณาดูครับ พบกันใหม่พรุ่งนี้

.

เชน

.

.

ขอบคุณ Gigabyte
