GIGABYTE X99 G1 GAMING WIFI Motherboard Review

/ บทความโดย: tpp , 08/09/2014 07:04, 14,320 views / view in EnglishEN
«»
Share

GIGABYTE X99 GAMING G1 WIFI Appearance

dsc 6297 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

กล่องบรรจุของ GIGABYTE X99 GAMING G1 WIFI นั้นมาสไตล์แรงๆตามคอนเส็บเกมส์มิ่งมาเธอร์บอร์ดเลย

dsc 6298 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอย่างละเอียด

dsc 6299 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

ตามสมัยนิยมครับที่ฝากล่องสามารถเปิดแง้มดูความสวยงามของบอร์ดได้

dsc 6327 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

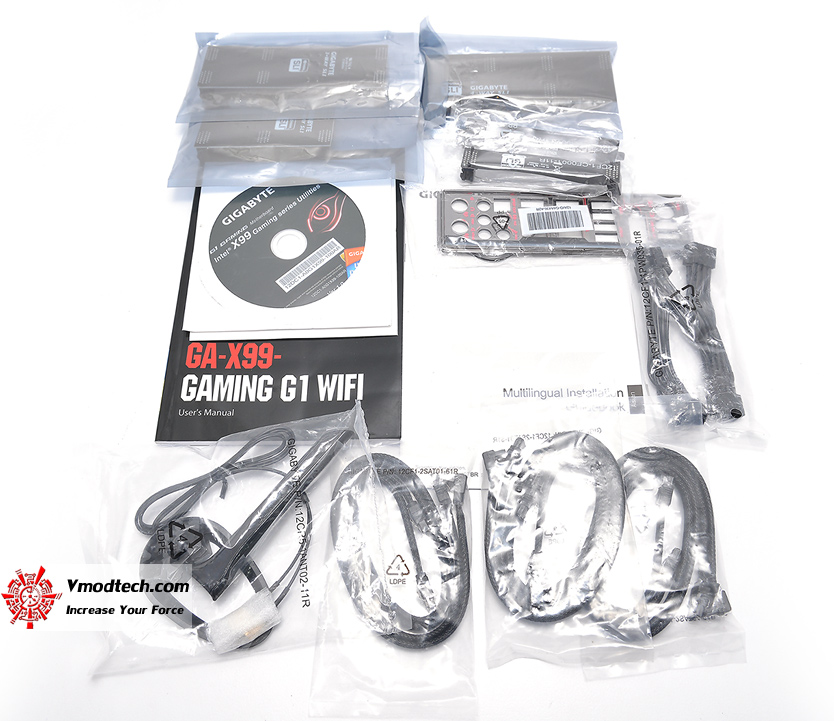

บริดจ์ SLI 2 way, 3 ways, 4 ways และ CrossFire สาย SATA สายแปลงหัว คู่มือ แผ่น DVD driver รวมถึง Back plate IO สำหรับติดตั้งบอร์ดในเคสครับ

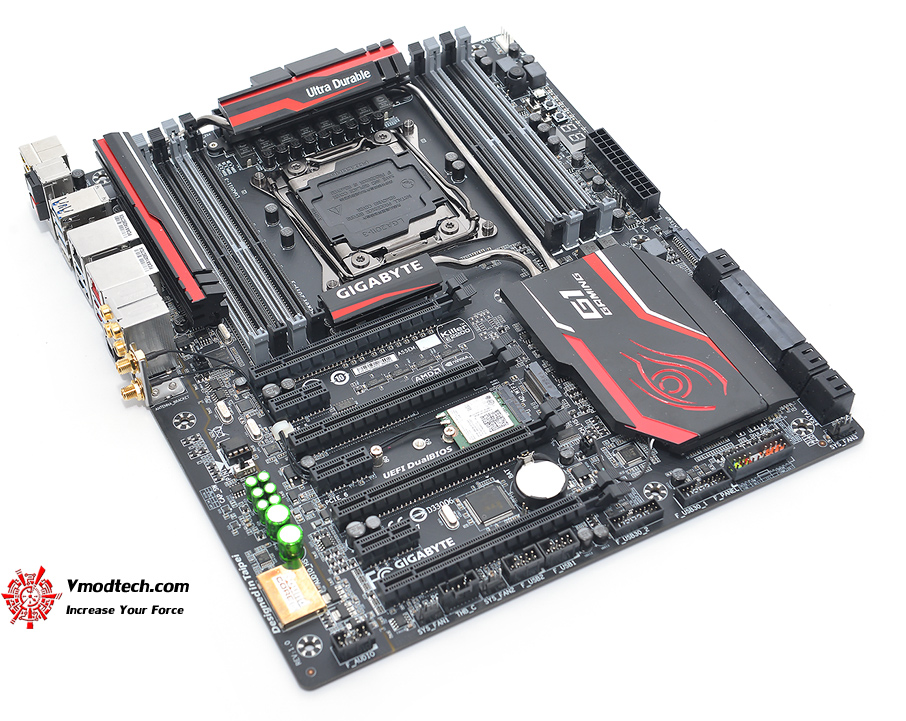

dsc 6301 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

หน้าตาบอร์ดเต็มสวยงามดุดัน บอร์ดเป็นสีดำตัดกับคลิบสีแดง ผมว่าสวยงามลงตัวดีมากครับ

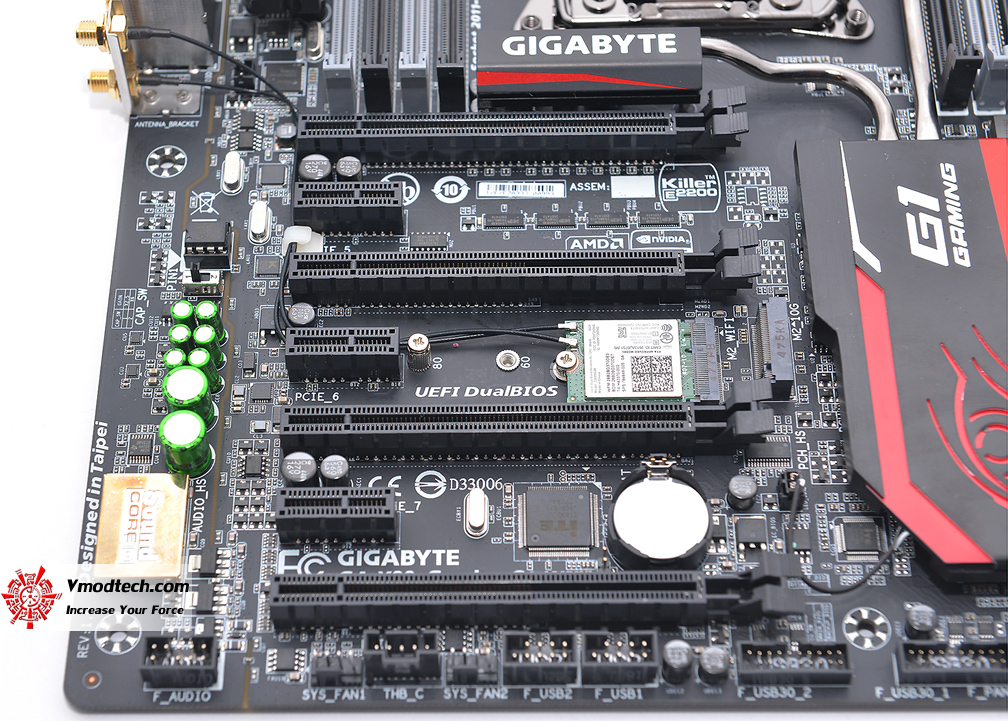

dsc 6302 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

บริเวณ Socket PCI Express เจนสามมีมาให้ 7 ช่อง โดยจะเป็น x16 gen3 ทั้งหมด 4 ช่องและ X1 สามช่อง โดยที่ช่อง M.2 นั้นจะแทรกอยู่ในบริเวณนี้ด้วยครับ สำหรับความเร็วในการส่งผ่านอินเตอร์เฟส PCIe นั้นก็จะขึ้นอยู่กับ CPU ครับ โดยหากใส่ 5930K หรือ 5960X เข้าไปนั้น เมื่อใช้งานกราฟฟิกการ์ดสองตัวจะวิ่ง 16+16 สามใบจะวิ่ง 16+16+8 และสี่ใบจะวิ่ง 8+8+16+8 ซึ่งจะมีแบนด์วิดท์รวมที่ 320 กิ๊กกะบิทต่อวินาที

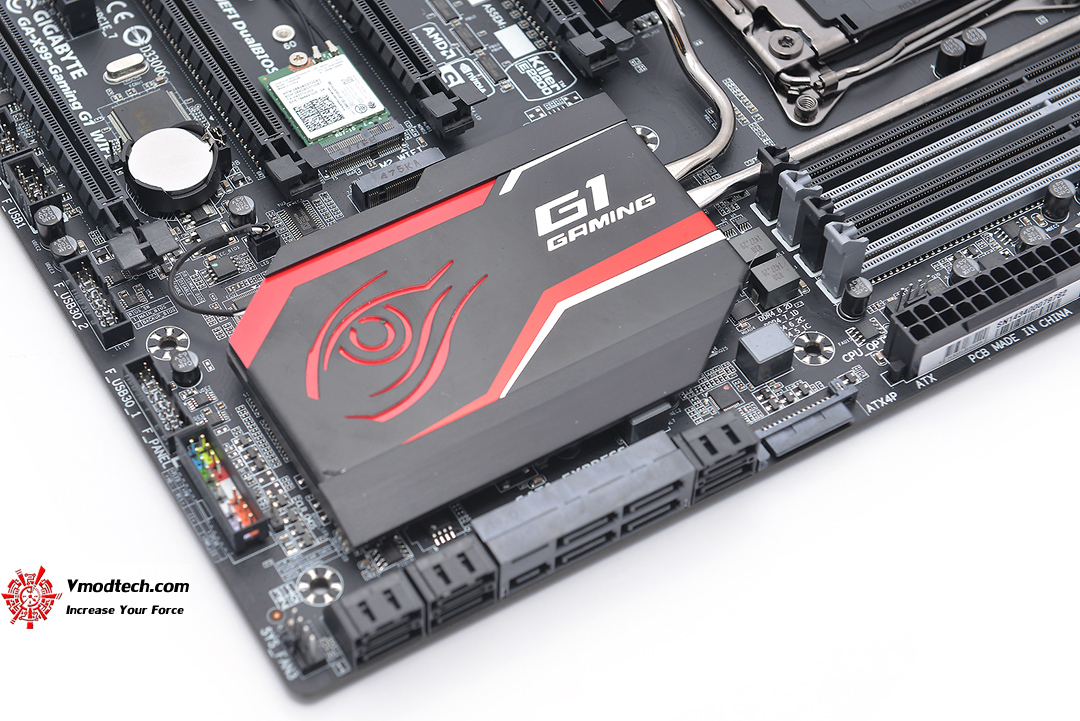

dsc 6305 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

บริเวณฮีทซิ้งค์ของ PCH นั้นได้ถูกออกแบบมาให้มีเความสวยงามเป็นเอกลักษณ์เฉพาะ G1 โดยเมื่อเสียบใช้งานแล้วจะมีไฟเรืองแสงจากบริเวณฮี๊ทซิ้งค์นี้ด้วย

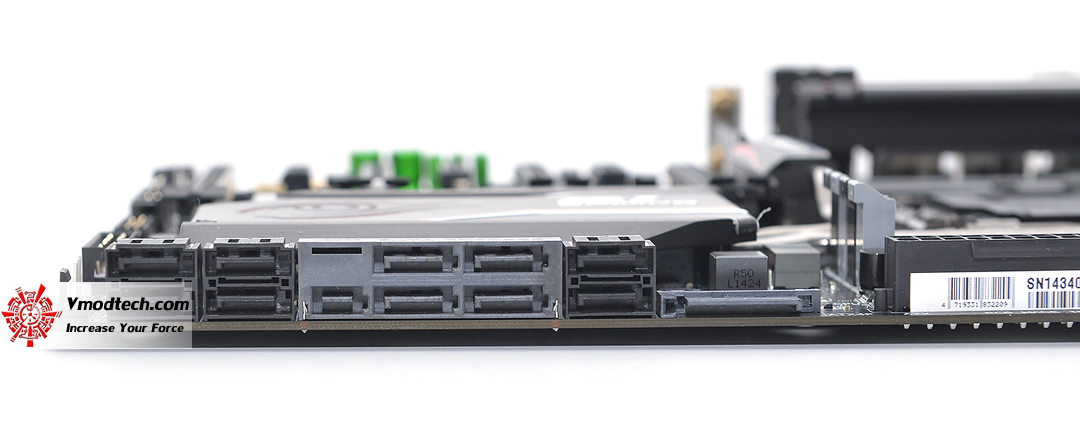

dsc 6307 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB และ SATA Express

dsc 6308 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

บริเวณด้านซ้ายบนของบอร์ดนั้นจะเป็นพื้นที่พิเศษสำหรับนักโอเวอร์คล๊อกโดยเฉพาะ สวิทซ์ต่างๆนั้นจะติดตั้งอยู่บริเวณนี้ ตรงกลางรูปจะเป็นไฟดีบัคแสดงผลการบู๊ต ถัดมาด้านขวาจะเป็นสวิทซ์สำหรับเคลียร์ซีมอสและรีเซต สวิทซ์ใหญ่ๆด้านขวานั้นจะเป็นสวิทซ์พาวเวอร์สำหรับเปิดปิดครับ

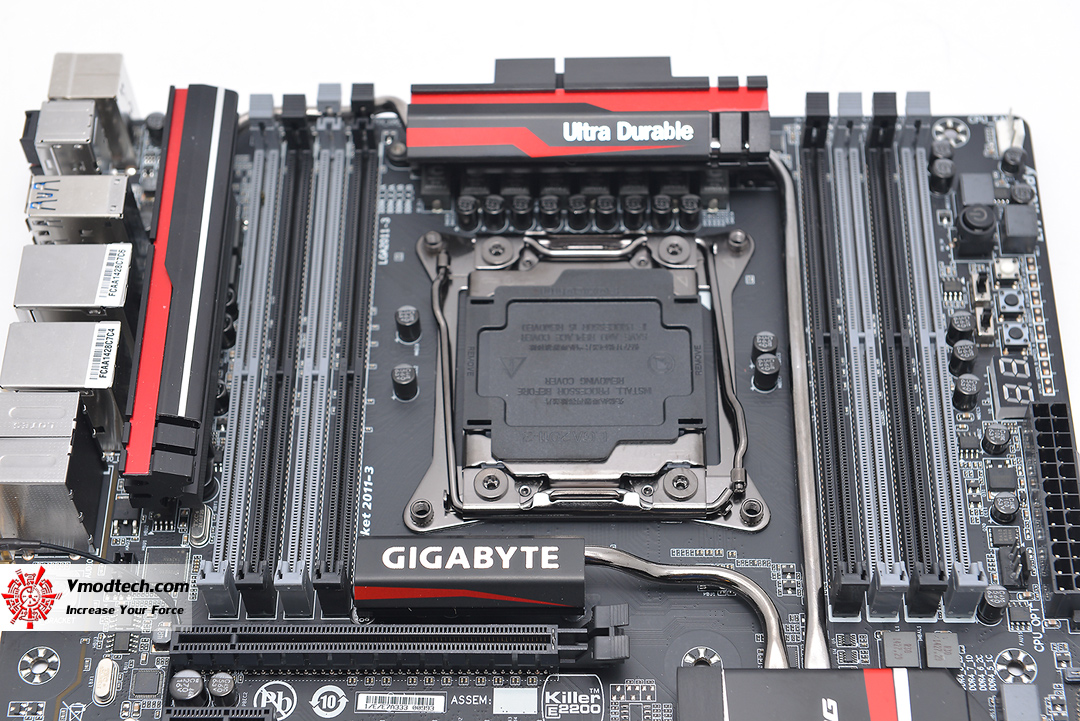

dsc 6309 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ซ้ายขวาก็จะเป็นช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 64 GB ตรงกลางนั้นมีการเดินฮีทไปท์เชื่อมระหว่างซิ้งค์กลางบอร์ดไปยัง PCH ครับ

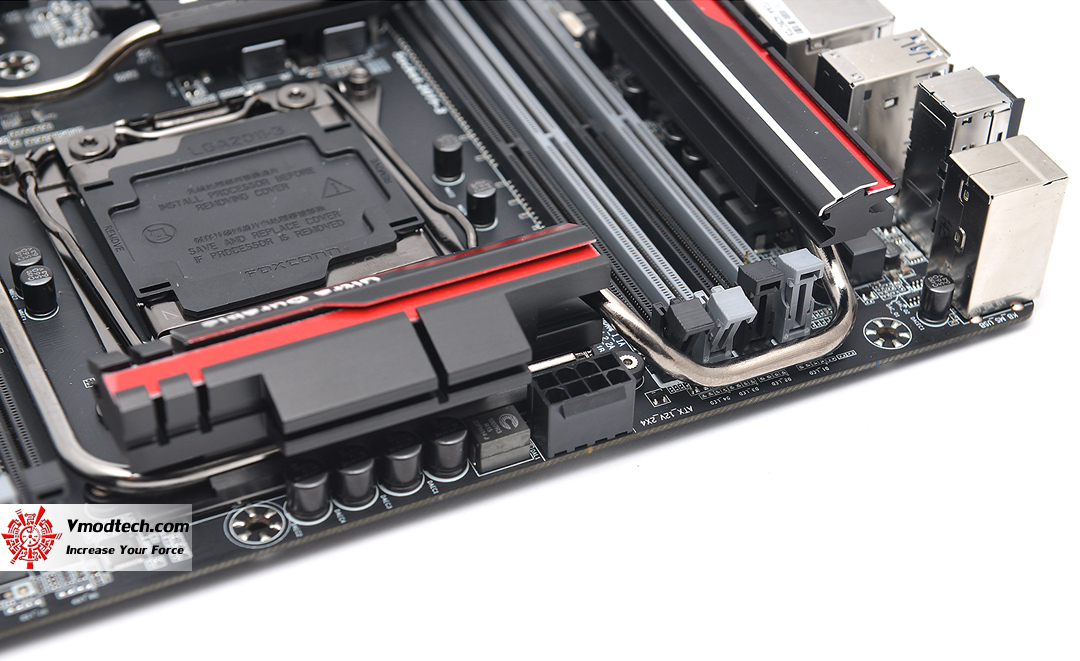

dsc 6310 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟ CPU ที่จัดกันมาเต็มที่เลย

dsc 6313 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

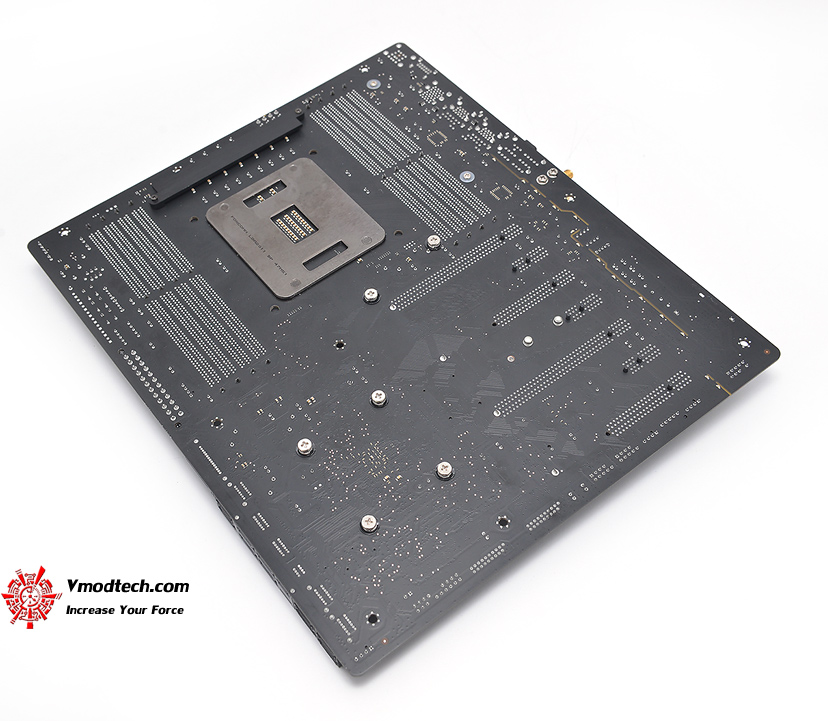

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

dsc 6311 GIGABYTE X99 G1 GAMING WIFI Motherboard Review

Back Panel ครับ ช่อง USB 3.0 USB 2.0 2 ช่อง gigabit lan 2 ช่อง ช่องนึงจะเป็น Intel อีกช่องจะควบคุมโดย Qualcomm Atheros Killer E2201 ครับ ปุ่มเคลียร์ Bios ถัดไปจะเป็นส่วนของ ภาคเสียงทั้งหมด ส่วนด้านขวานั้นจะเป็นส่วนช่องเสียบเสาอากาศของ WIFI
